1 METODOS DE EXPLOTACION Modulo de Fortificación
Profesora: María Haddad E. Maríahaddad9gmail.com

2 METODOS DE EXPLOTACION
Los métodos de explotación se definen como una forma geométrica usada para explotar un yacimiento. Para una operación normal es fundamental que todos los servicios anexos funcionen en óptimo estado. Ventilación Fortificación Drenaje Suministro de Energía, Aire, Agua.

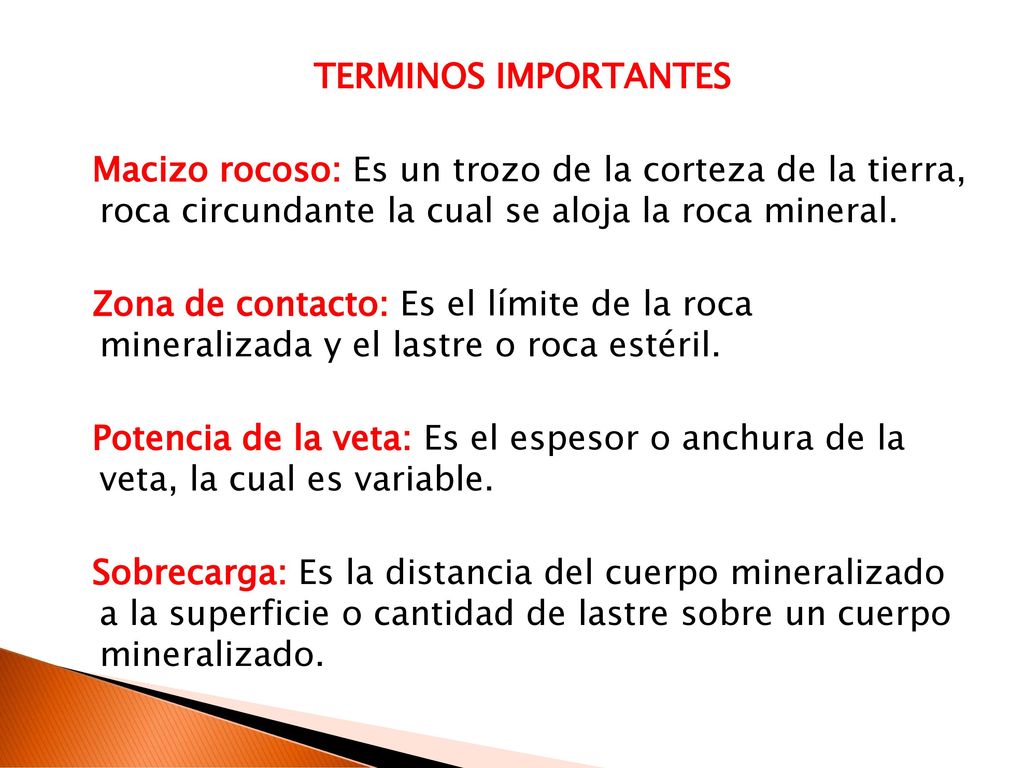

3 TERMINOS IMPORTANTES Macizo rocoso: Es un trozo de la corteza de la tierra, roca circundante la cual se aloja la roca mineral. Zona de contacto: Es el límite de la roca mineralizada y el lastre o roca estéril. Potencia de la veta: Es el espesor o anchura de la veta, la cual es variable. Sobrecarga: Es la distancia del cuerpo mineralizado a la superficie o cantidad de lastre sobre un cuerpo mineralizado.

4 Yacimiento Se denomina yacimiento a una agregación o concentración selectiva de minerales de interés económicamente explotables (cobre, oro, hierro, molibdeno ,etc.) Tipos de yacimientos yacimientos VETIFORMES yacimientos ESTRATIFORMES yacimientos diseminados (stockwork)

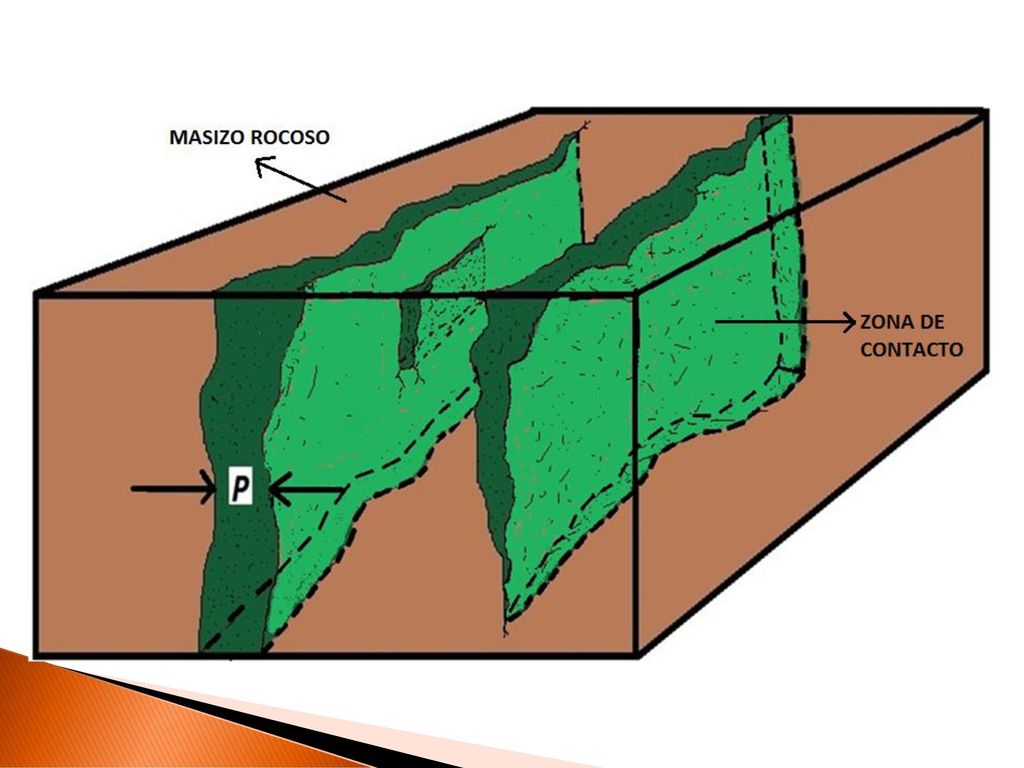

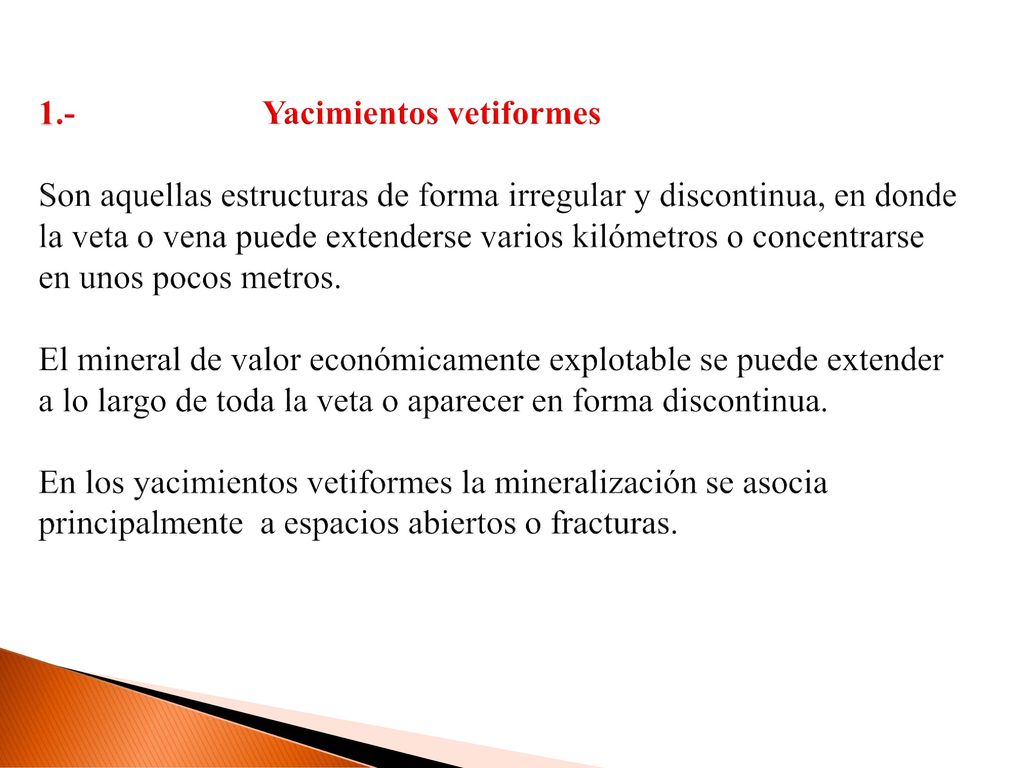

5 Yacimientos vetiformes Son aquellas estructuras de forma irregular y discontinua, en donde la veta o vena puede extenderse varios kilómetros o concentrarse en unos pocos metros. El mineral de valor económicamente explotable se puede extender a lo largo de toda la veta o aparecer en forma discontinua. En los yacimientos vetiformes la mineralización se asocia principalmente a espacios abiertos o fracturas.

6

7

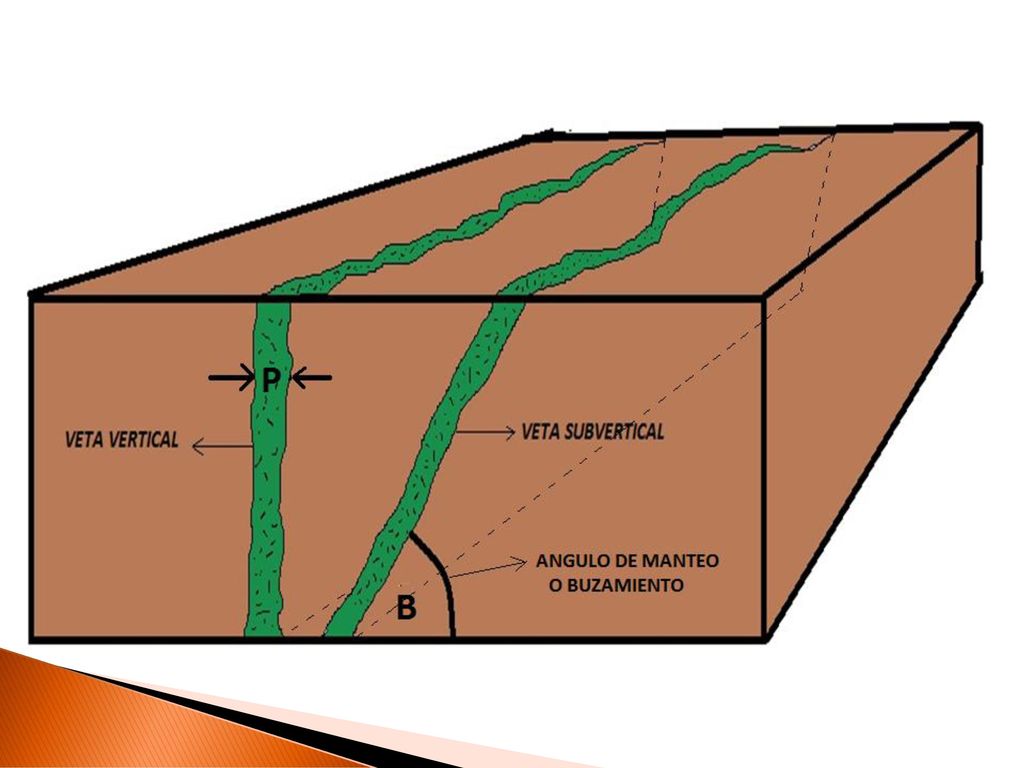

8

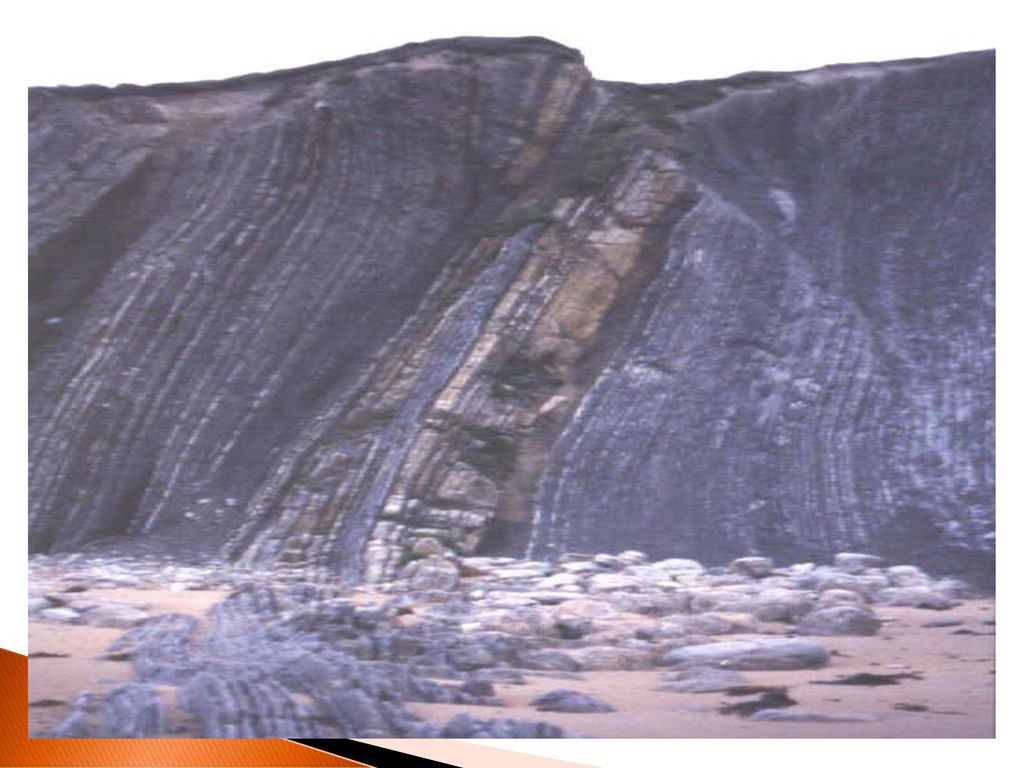

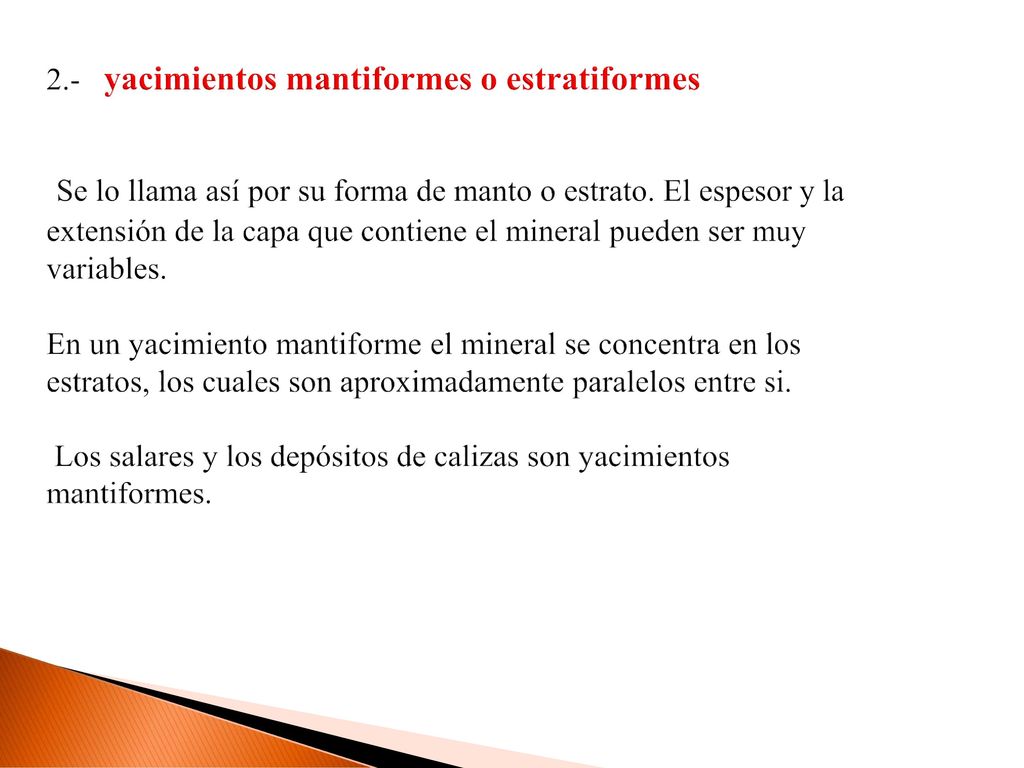

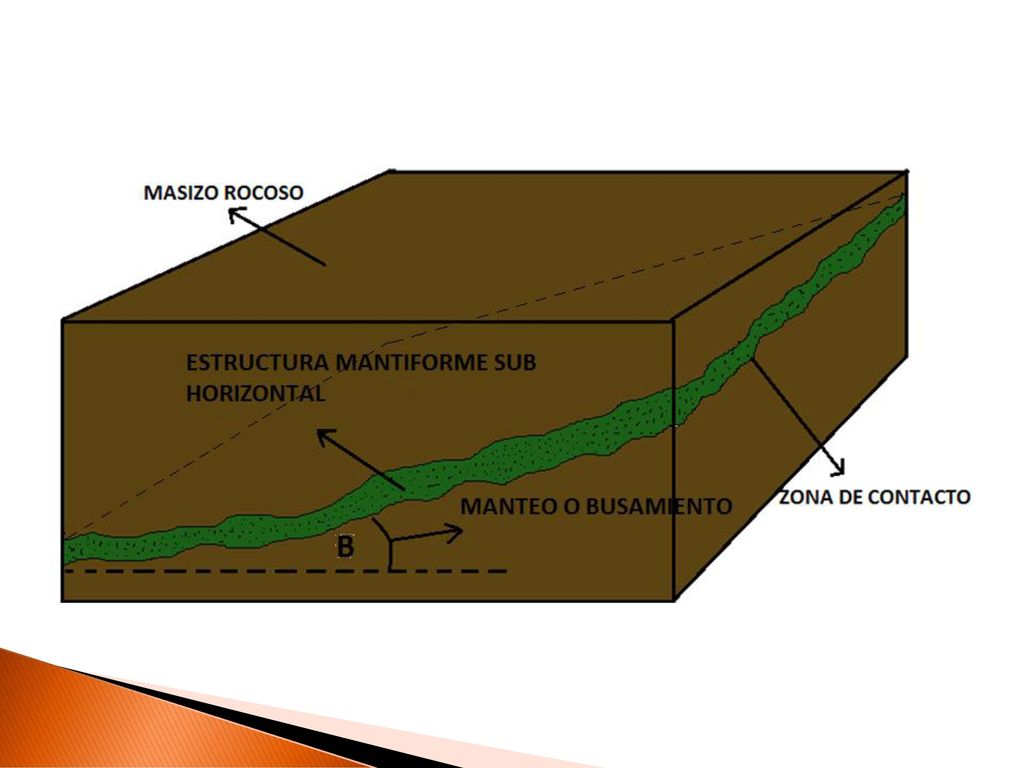

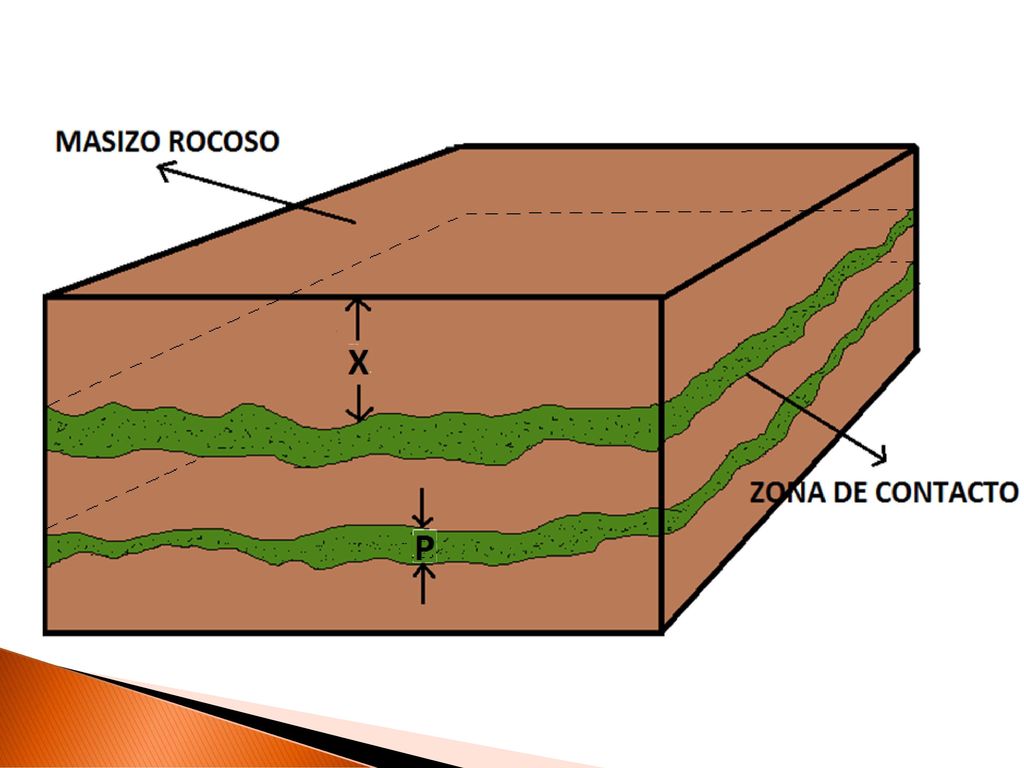

9 2.- yacimientos mantiformes o estratiformes Se lo llama así por su forma de manto o estrato. El espesor y la extensión de la capa que contiene el mineral pueden ser muy variables. En un yacimiento mantiforme el mineral se concentra en los estratos, los cuales son aproximadamente paralelos entre si. Los salares y los depósitos de calizas son yacimientos mantiformes.

10

11

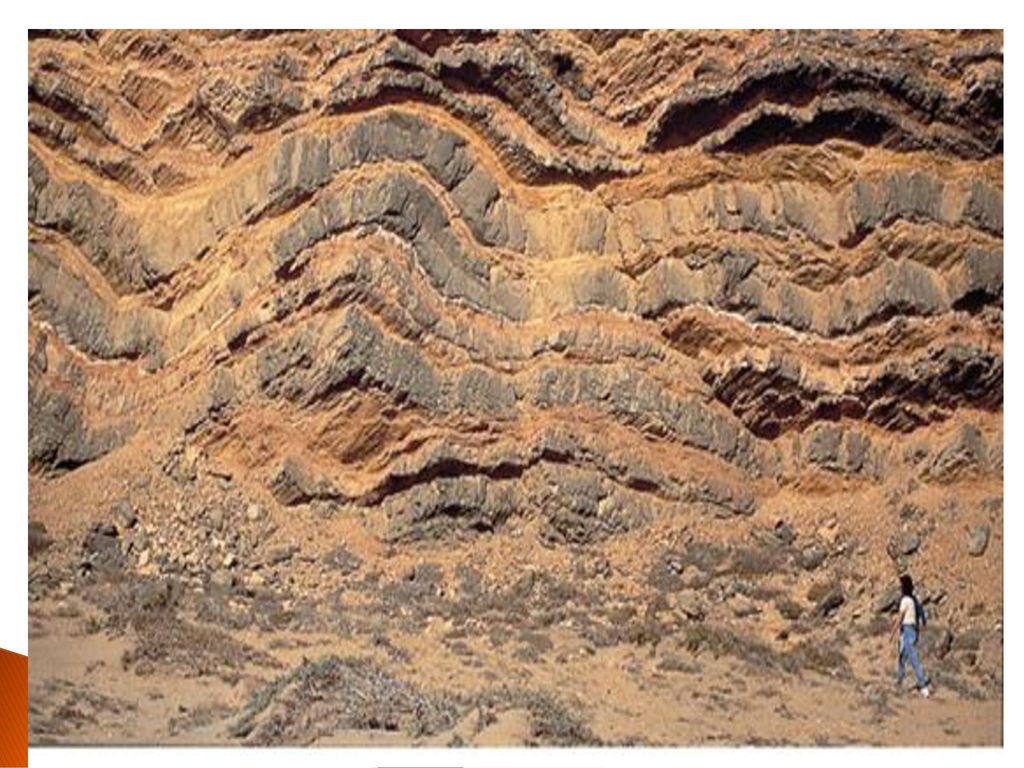

12

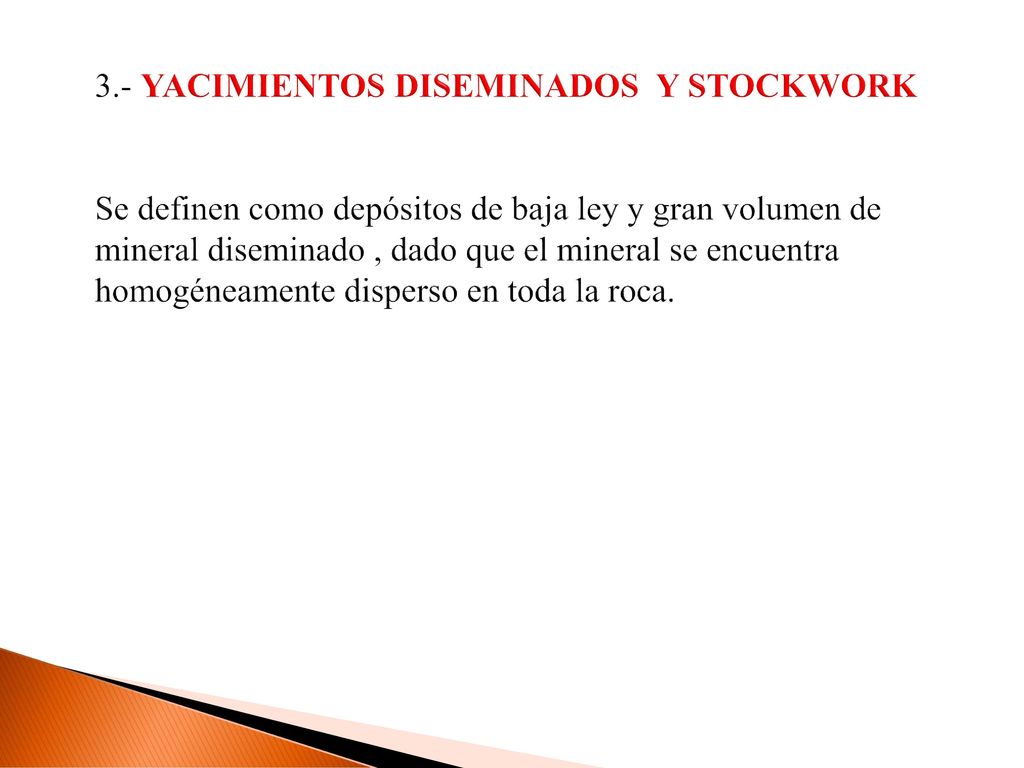

13 3.- YACIMIENTOS DISEMINADOS Y STOCKWORK Se definen como depósitos de baja ley y gran volumen de mineral diseminado , dado que el mineral se encuentra homogéneamente disperso en toda la roca.

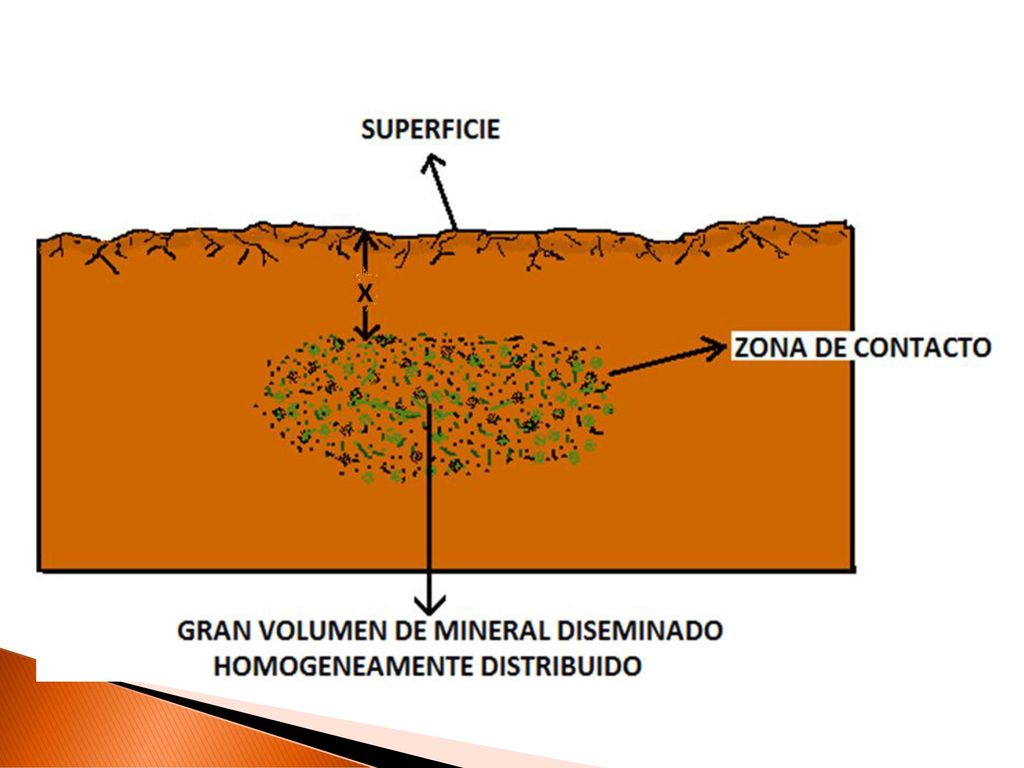

14

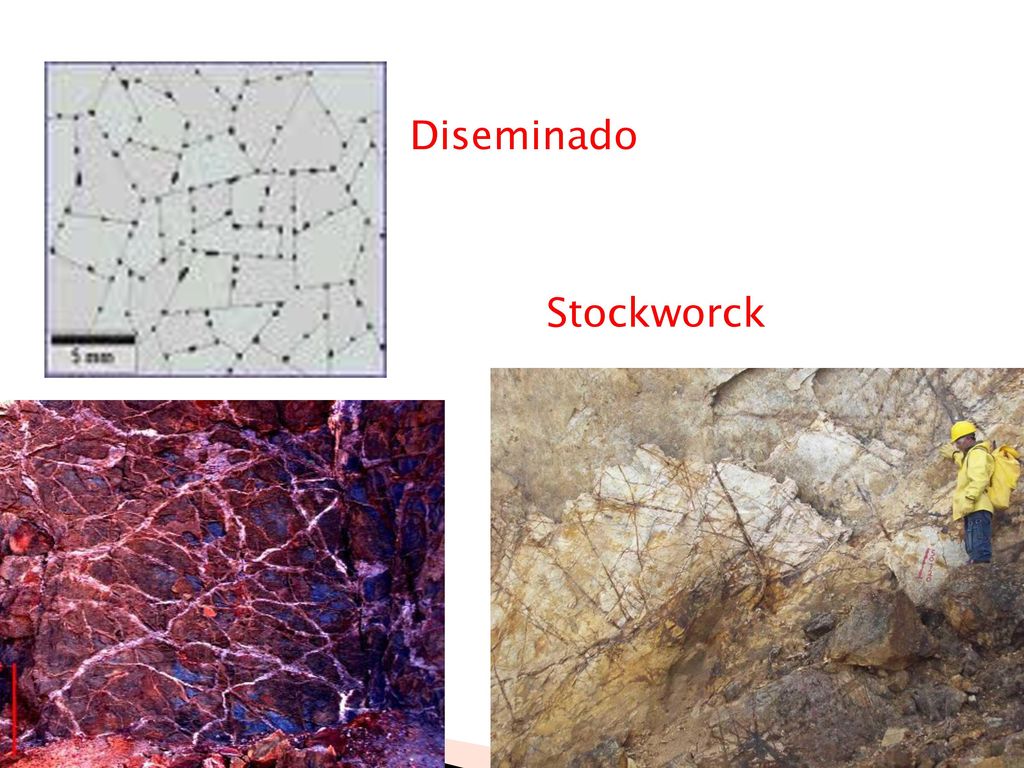

15 Diseminado Stockworck
