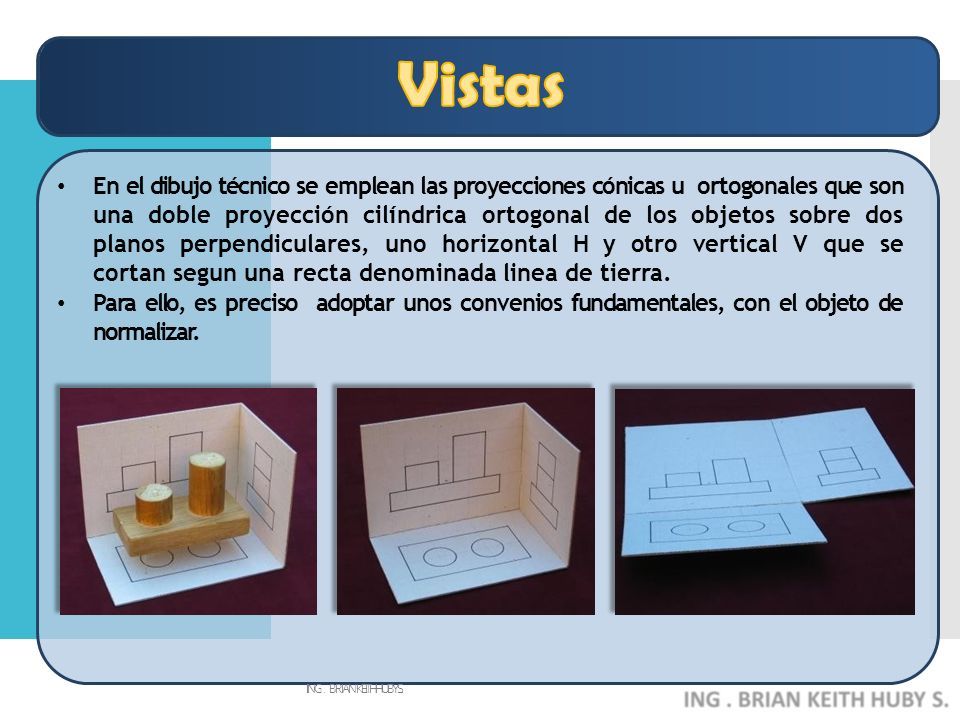

2 ING. BRIAN KEITH HUBY S. En el dibujo técnico se emplean las proyecciones cónicas u ortogonales que son una doble proyección cilíndrica ortogonal de los objetos sobre dos planos perpendiculares, uno horizontal H y otro vertical V que se cortan segun una recta denominada linea de tierra. Para ello, es preciso adoptar unos convenios fundamentales, con el objeto de normalizar.

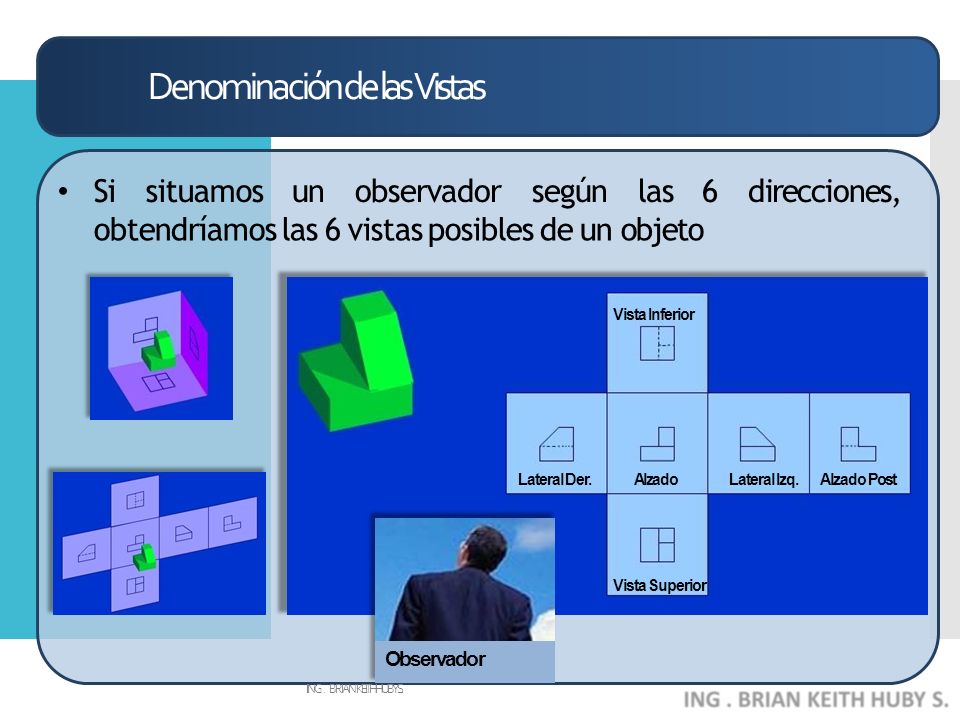

3 Denominación de las Vistas ING. BRIAN KEITH HUBY S. Sisituamosunobservadorsegúnlas6direcciones, obtendríamos las 6 vistas posibles de un objeto Vista Inferior Alzado Vista Superior Lateral Izq.Lateral Der.Alzado Post Observador

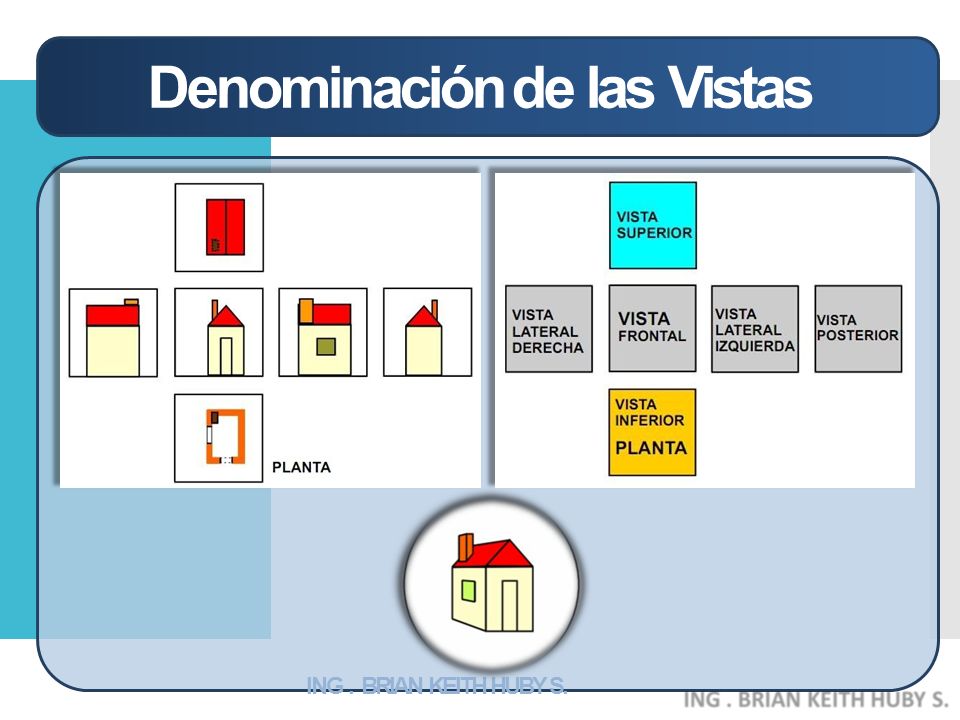

4 Denominación de las Vistas ING. BRIAN KEITH HUBY S.

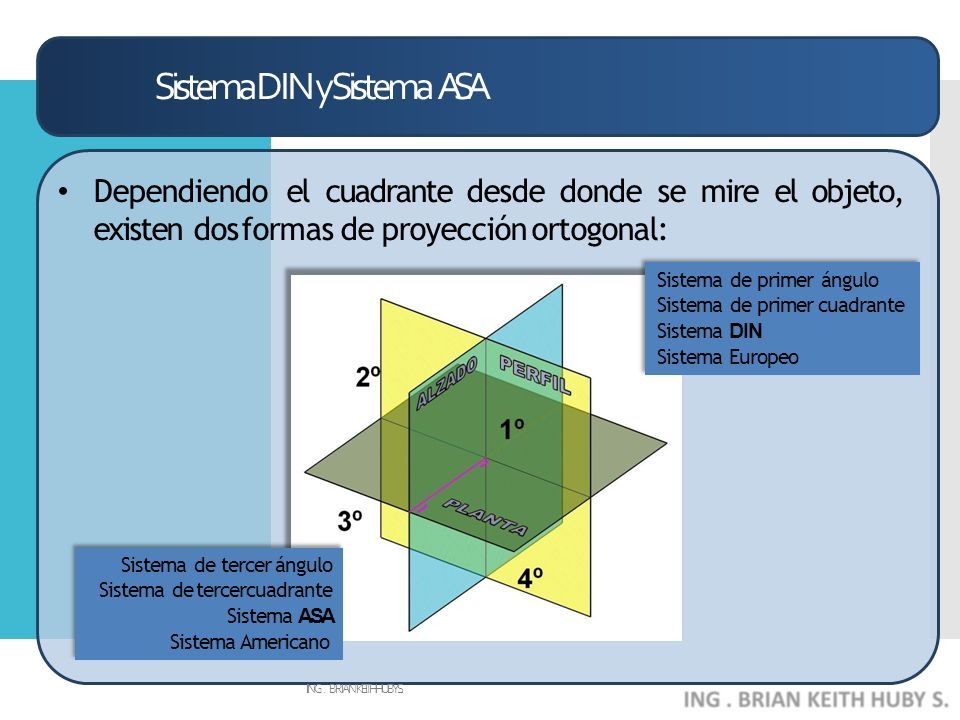

5 Sistema DIN y Sistema ASA ING. BRIAN KEITH HUBY S. Dependiendo el cuadrante desde dondese mireel objeto, existen dos formas de proyección ortogonal: Sistema de primer ángulo Sistema de primer cuadrante Sistema DIN Sistema Europeo Sistema de tercer ángulo Sistema de tercercuadrante Sistema ASA Sistema Americano

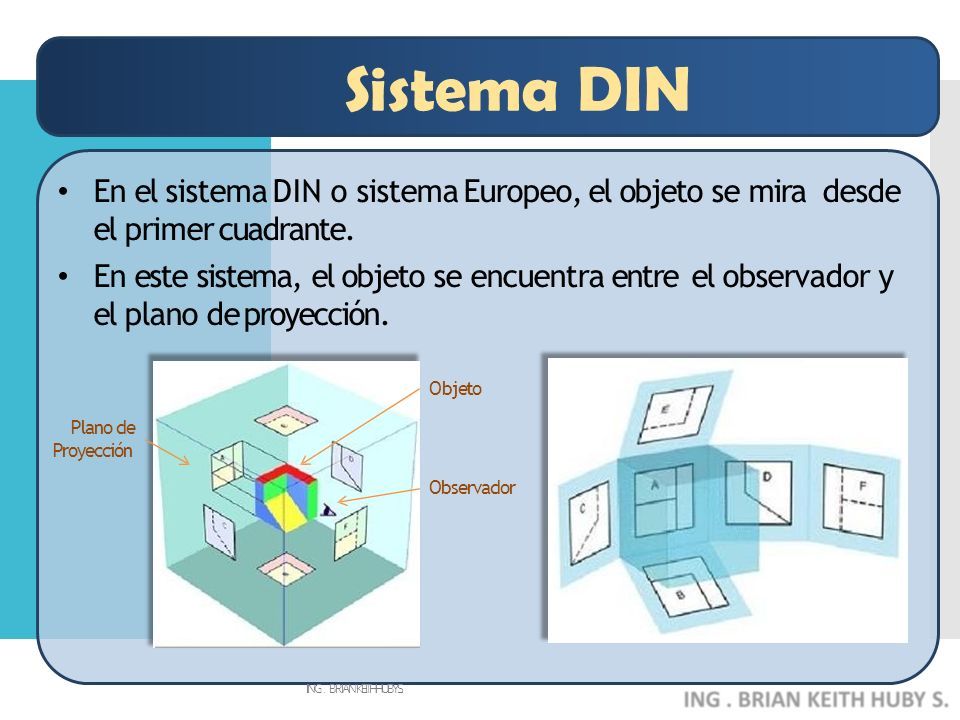

6 ING. BRIAN KEITH HUBY S. En el sistema DIN o sistema Europeo, el objeto se mira desde el primer cuadrante. En este sistema, el objeto se encuentra entre el observador y el plano de proyección. Observador ObjetoObjeto Plano de Proyección

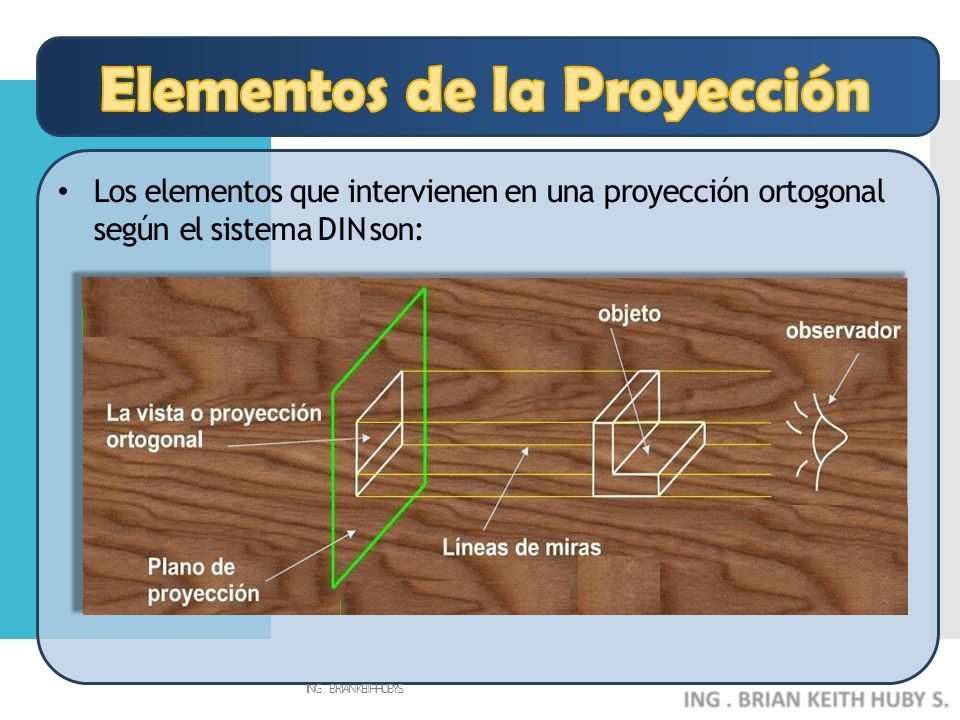

7 ING. BRIAN KEITH HUBY S. Los elementos que intervienen en una proyección ortogonal según el sistema DIN son:

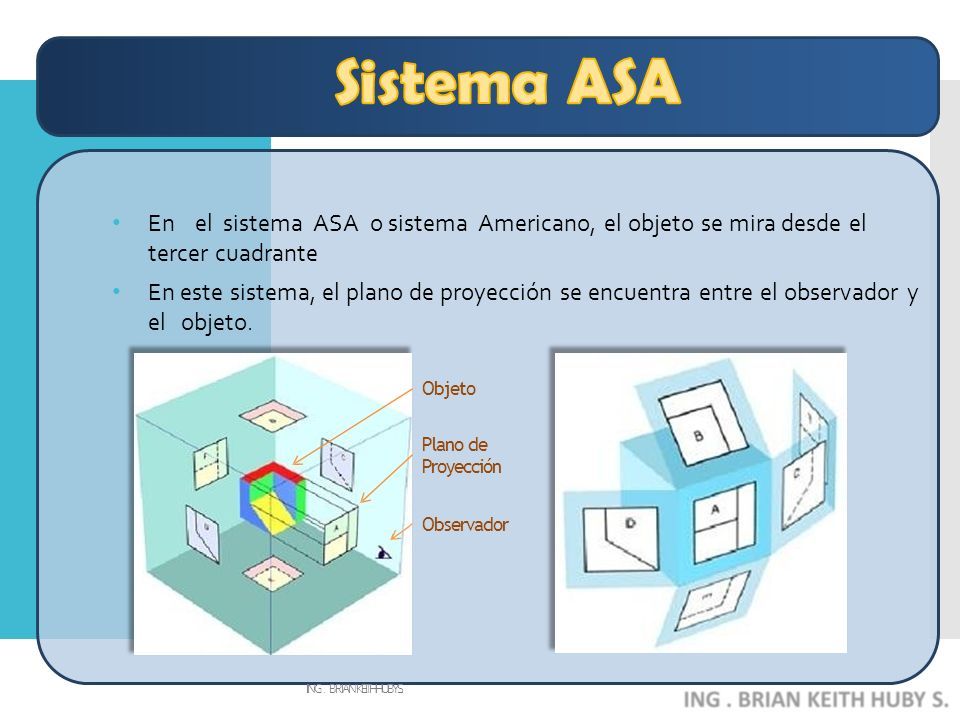

8 Enel sistema ASA o sistema Americano, el objeto se mira desde el tercer cuadrante En este sistema, el plano de proyección se encuentra entre el observador y el objeto. ING. BRIAN KEITH HUBY S. Objeto Plano de Proyección Observador

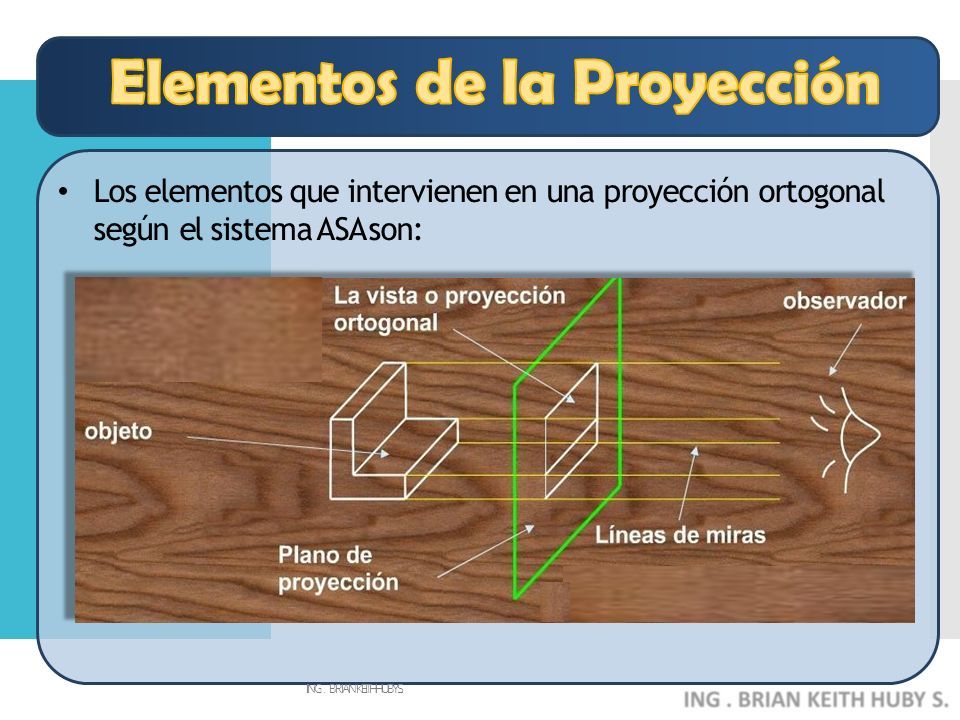

9 ING. BRIAN KEITH HUBY S. Los elementos que intervienen en una proyección ortogonal según el sistema ASA son:

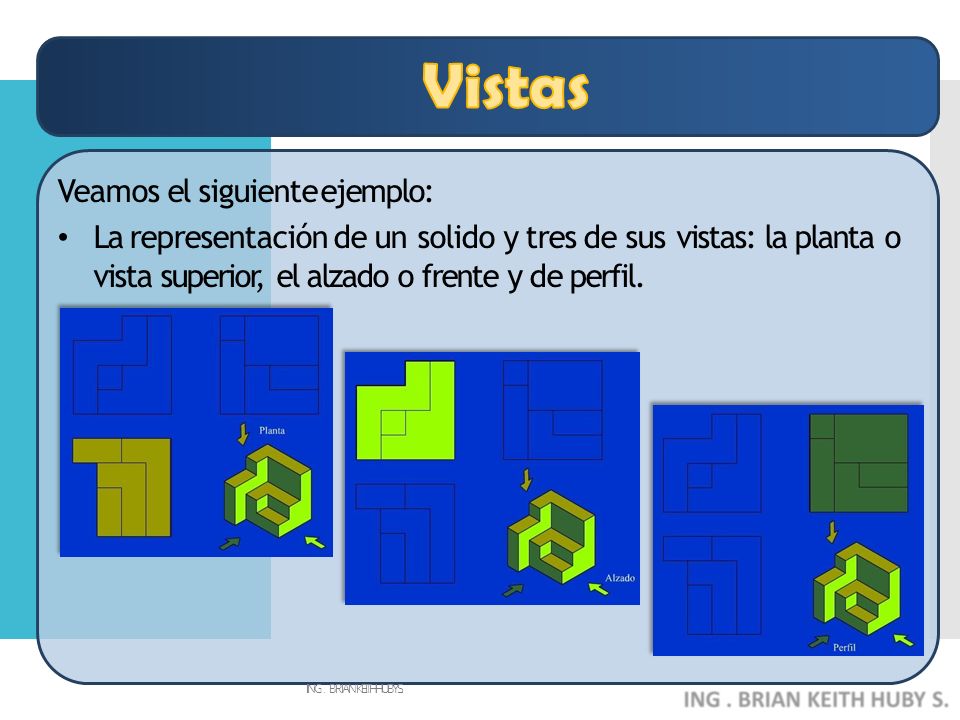

10 ING. BRIAN KEITH HUBY S. Veamos el siguiente ejemplo: La representación de un solido y tres de sus vistas: la planta o vista superior, el alzado o frente y de perfil.

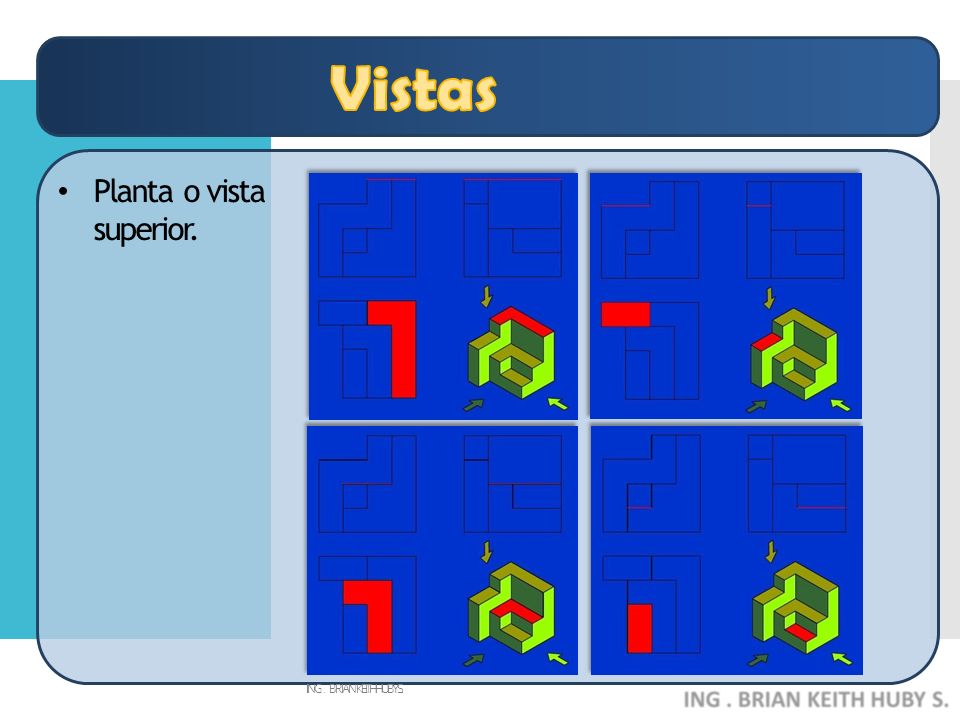

11 ING. BRIAN KEITH HUBY S. Planta o vista superior.

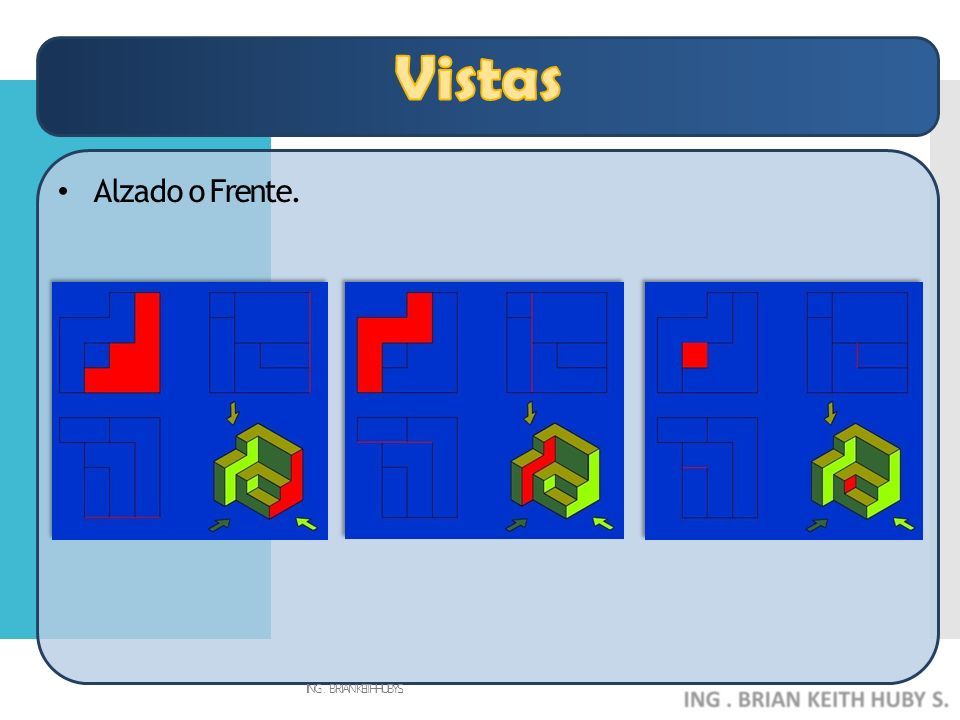

12 ING. BRIAN KEITH HUBY S. Alzado o Frente.

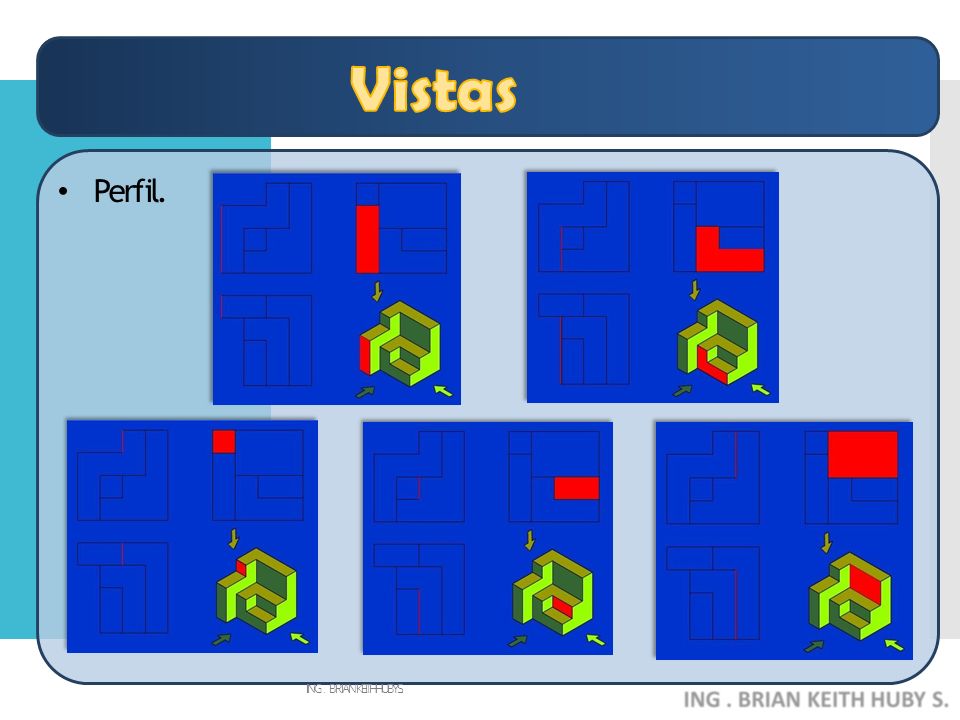

13 ING. BRIAN KEITH HUBY S. Perfil.

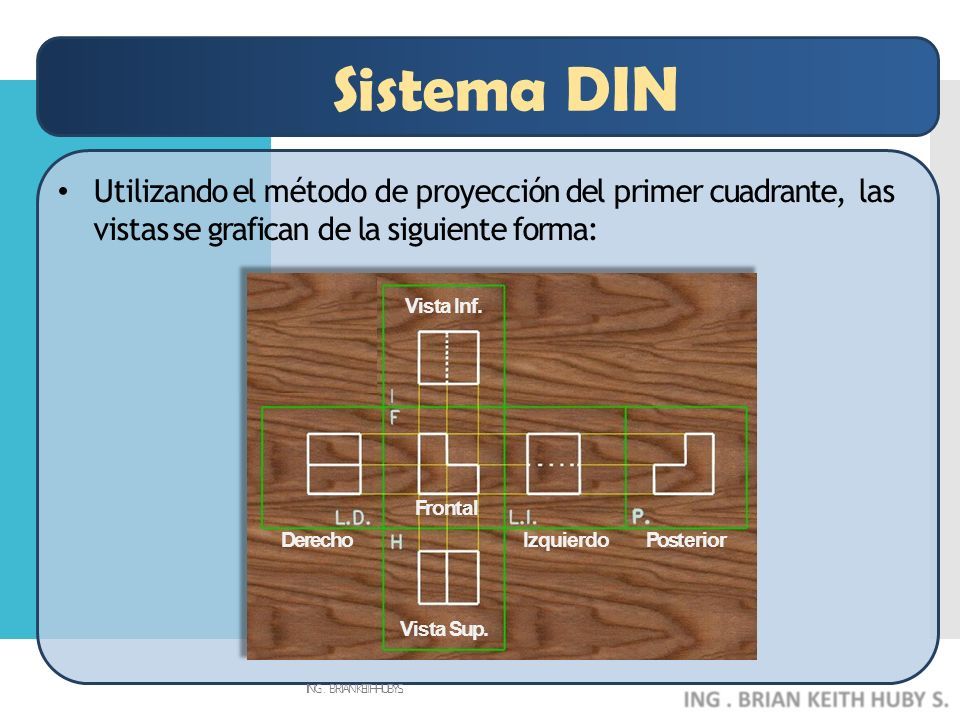

14 ING. BRIAN KEITH HUBY S. Utilizando el método de proyección del primer cuadrante, las vistas se grafican de la siguiente forma: Vista Sup. Vista Inf. DerechoIzquierdo Frontal Posterior

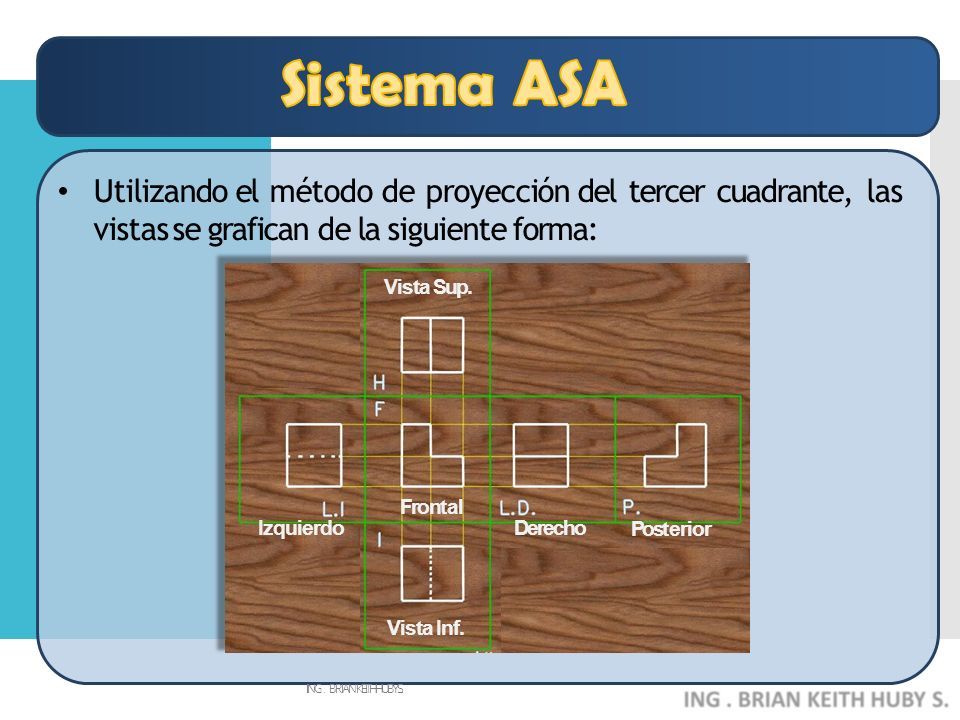

15 ING. BRIAN KEITH HUBY S. Utilizando el método de proyección del tercer cuadrante, las vistas se grafican de la siguiente forma: Vista Sup. Vista Inf. DerechoIzquierdo Posterior Frontal
