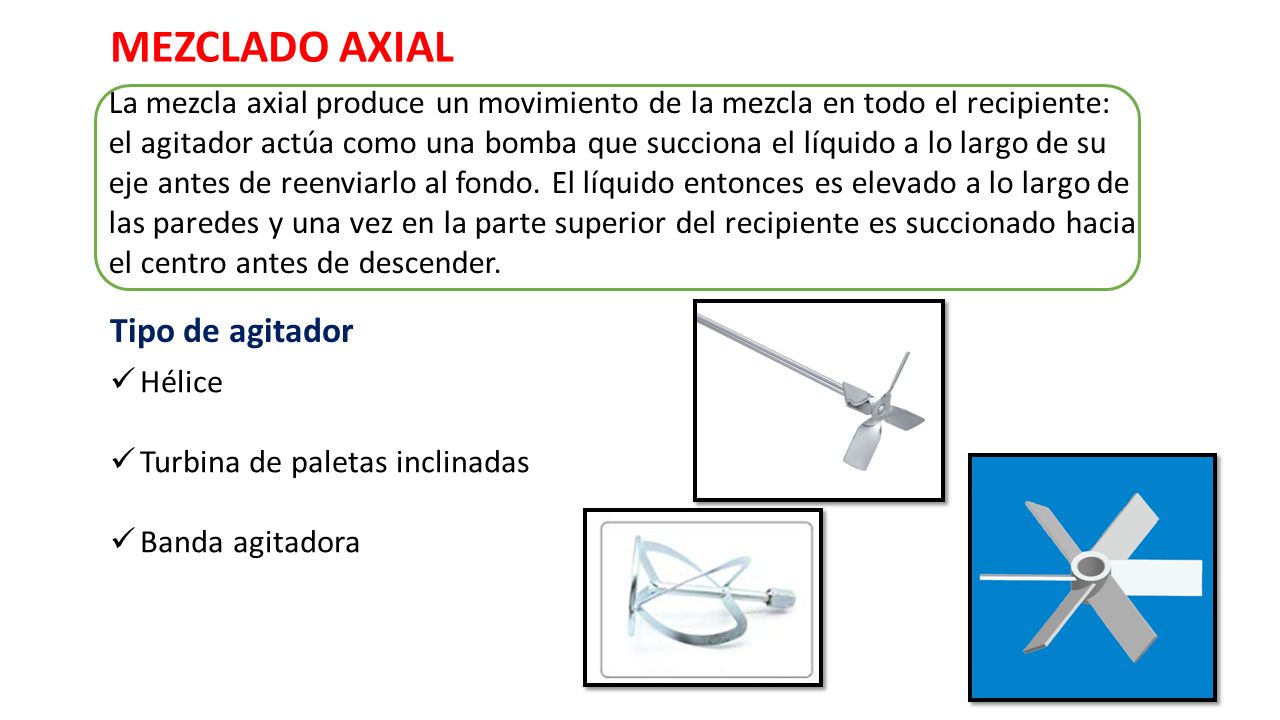

1 MEZCLADO AXIAL La mezcla axial produce un movimiento de la mezcla en todo el recipiente: el agitador actúa como una bomba que succiona el líquido a lo largo de su eje antes de reenviarlo al fondo. El líquido entonces es elevado a lo largo de las paredes y una vez en la parte superior del recipiente es succionado hacia el centro antes de descender. Tipo de agitador Hélice Turbina de paletas inclinadas Banda agitadora

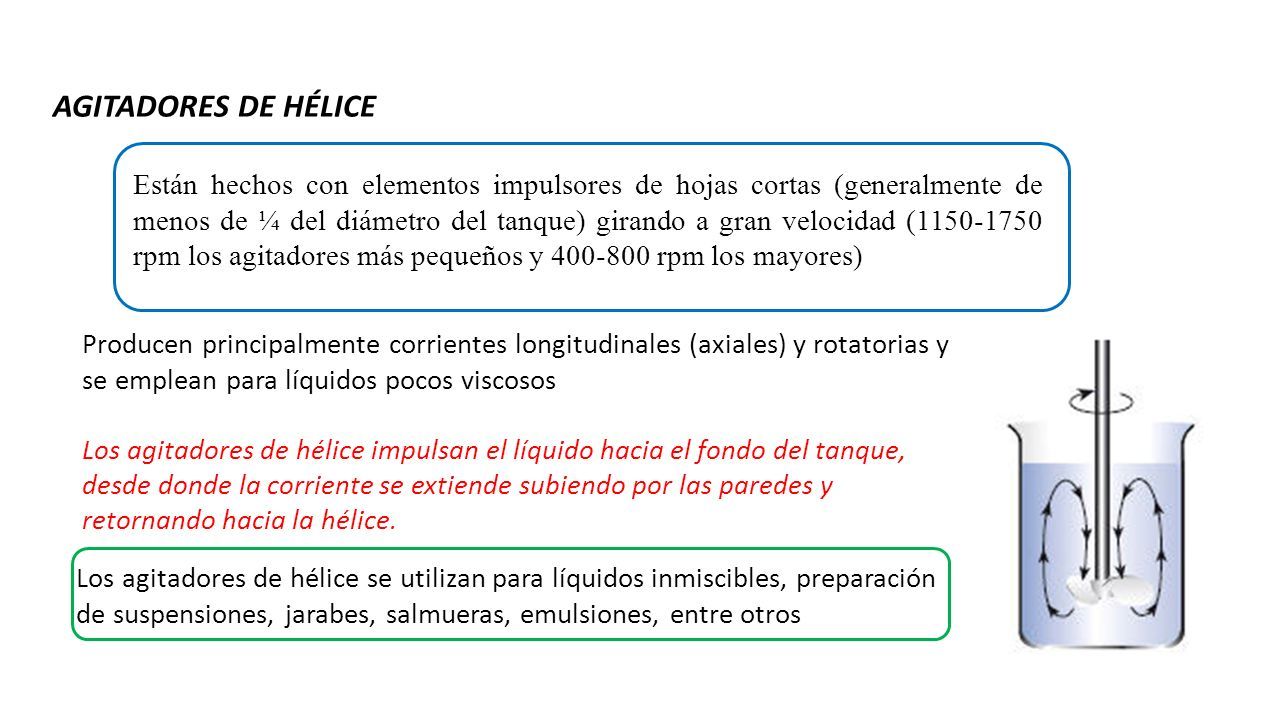

2 AGITADORES DE HÉLICE Están hechos con elementos impulsores de hojas cortas (generalmente de menos de ¼ del diámetro del tanque) girando a gran velocidad (1150-1750 rpm los agitadores más pequeños y 400-800 rpm los mayores) Producen principalmente corrientes longitudinales (axiales) y rotatorias y se emplean para líquidos pocos viscosos Los agitadores de hélice impulsan el líquido hacia el fondo del tanque, desde donde la corriente se extiende subiendo por las paredes y retornando hacia la hélice. Los agitadores de hélice se utilizan para líquidos inmiscibles, preparación de suspensiones, jarabes, salmueras, emulsiones, entre otros

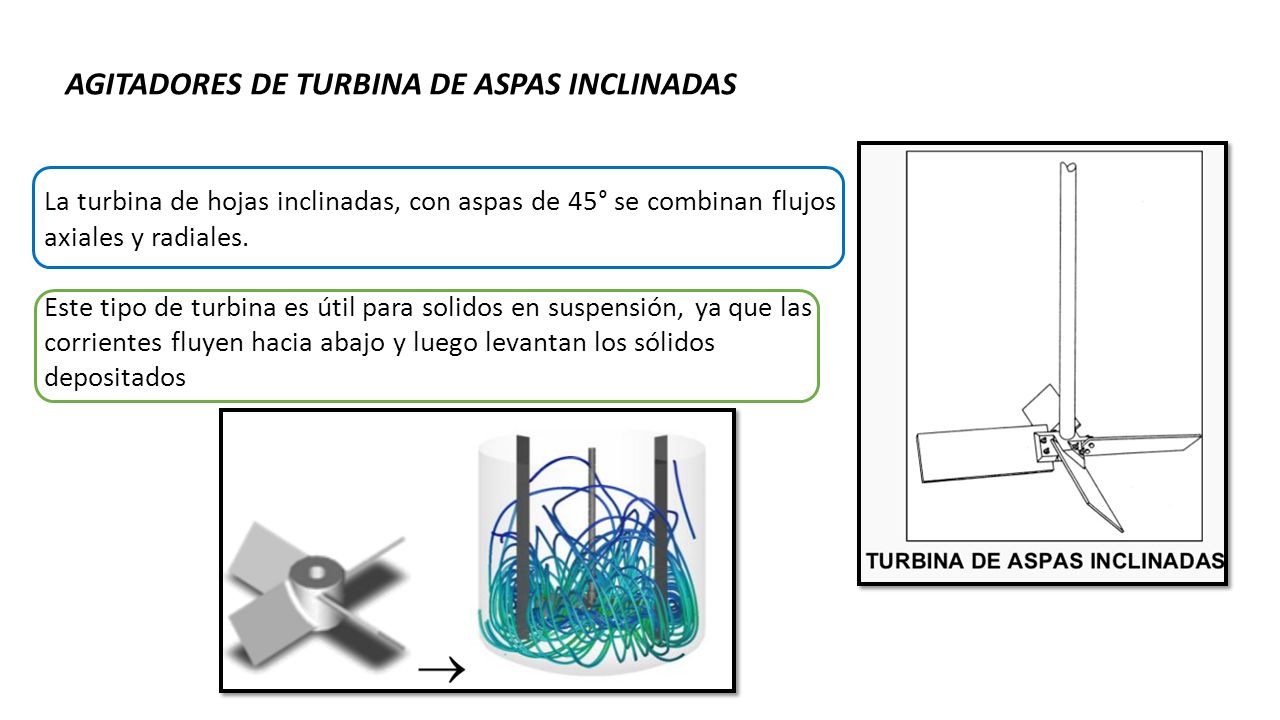

3 AGITADORES DE TURBINA DE ASPAS INCLINADAS La turbina de hojas inclinadas, con aspas de 45° se combinan flujos axiales y radiales. Este tipo de turbina es útil para solidos en suspensión, ya que las corrientes fluyen hacia abajo y luego levantan los sólidos depositados

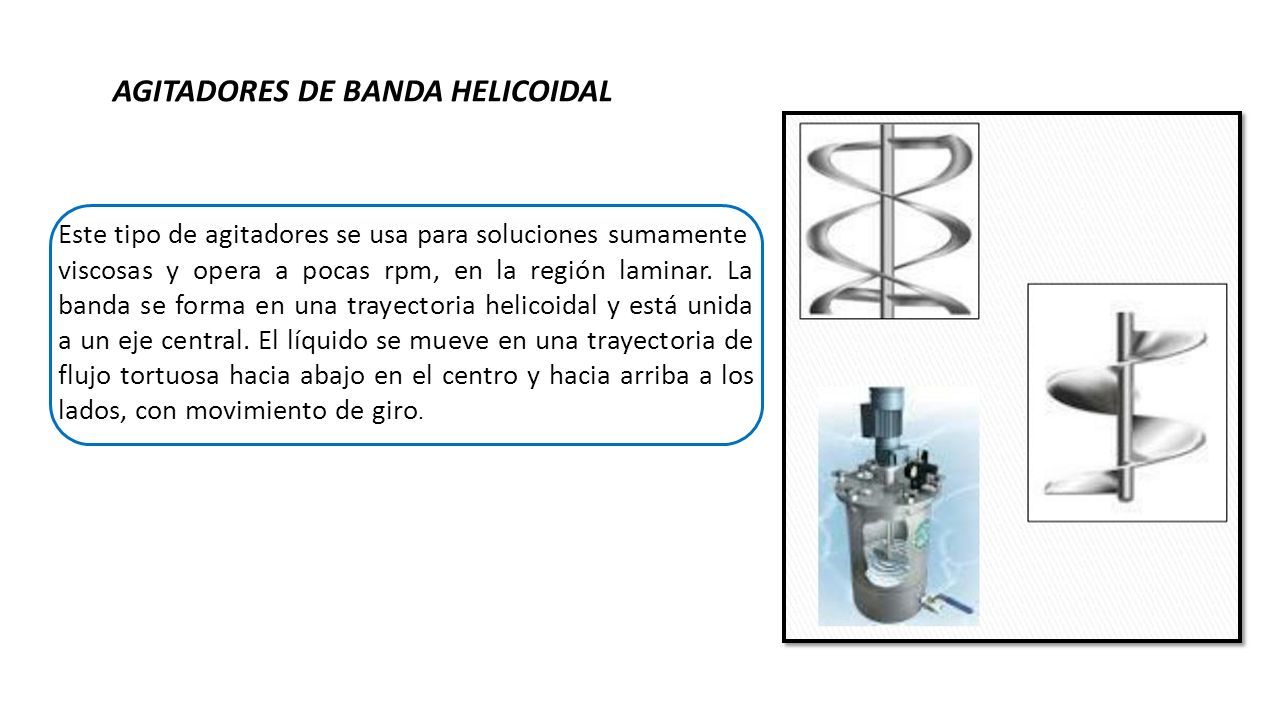

4 AGITADORES DE BANDA HELICOIDAL Este tipo de agitadores se usa para soluciones sumamente viscosas y opera a pocas rpm, en la región laminar. La banda se forma en una trayectoria helicoidal y está unida a un eje central. El líquido se mueve en una trayectoria de flujo tortuosa hacia abajo en el centro y hacia arriba a los lados, con movimiento de giro.
