TT Entrenamiento Avanzado (Parte II) TT8750+ Entrenamiento Avanzado Parte II Abril / 2014

2 TT8750+ - Entrenamiento Avanzado (Parte II)

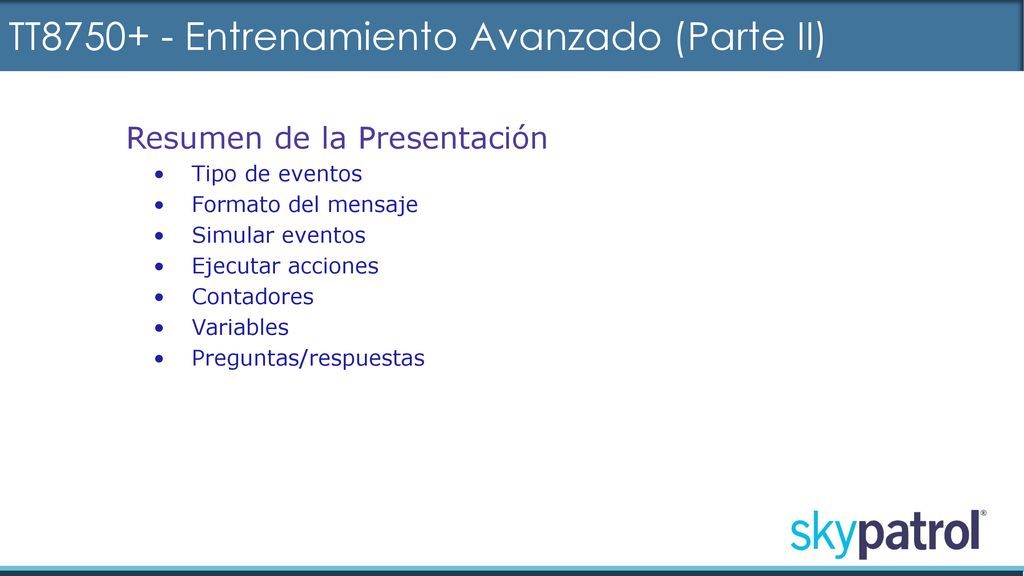

Resumen de la Presentación Tipo de eventos Formato del mensaje Simular eventos Ejecutar acciones Contadores Variables Preguntas/respuestas

3 Manejo de Eventos Una entrada puede ser definida como Transición 0
Ocurrencia 1 AND 2 OR 4 NOT 5 Transición (high to low) 6

4 Manejo de Eventos Transición

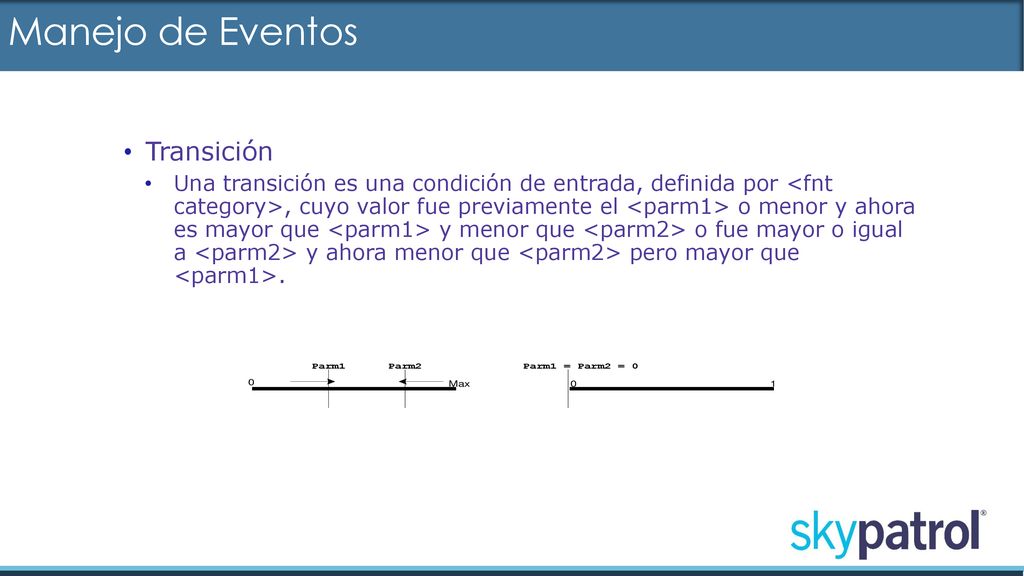

Una transición es una condición de entrada, definida por <fnt category>, cuyo valor fue previamente el <parm1> o menor y ahora es mayor que <parm1> y menor que <parm2> o fue mayor o igual a <parm2> y ahora menor que <parm2> pero mayor que <parm1>.

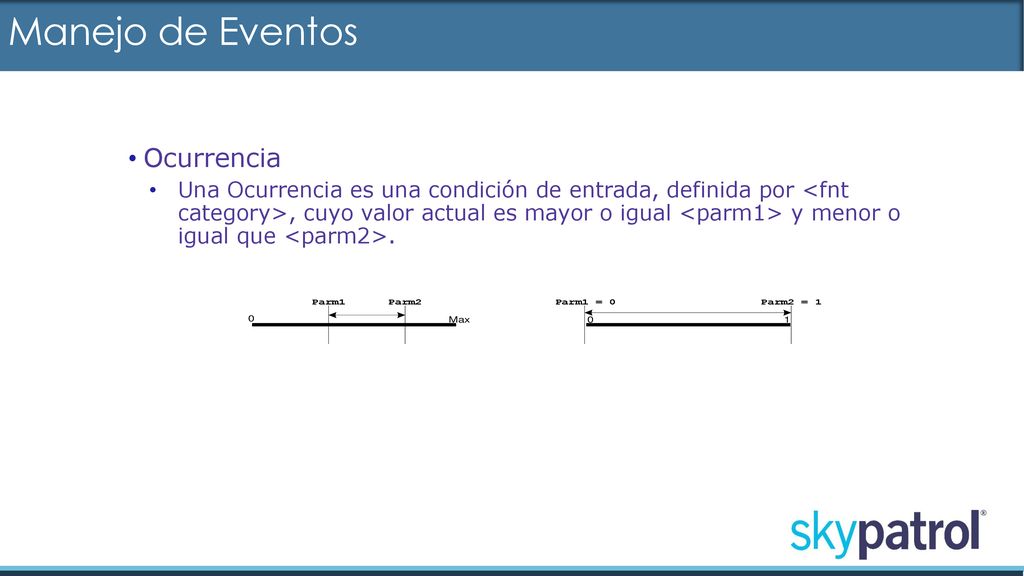

5 Manejo de Eventos Ocurrencia
Una Ocurrencia es una condición de entrada, definida por <fnt category>, cuyo valor actual es mayor o igual <parm1> y menor o igual que <parm2>.

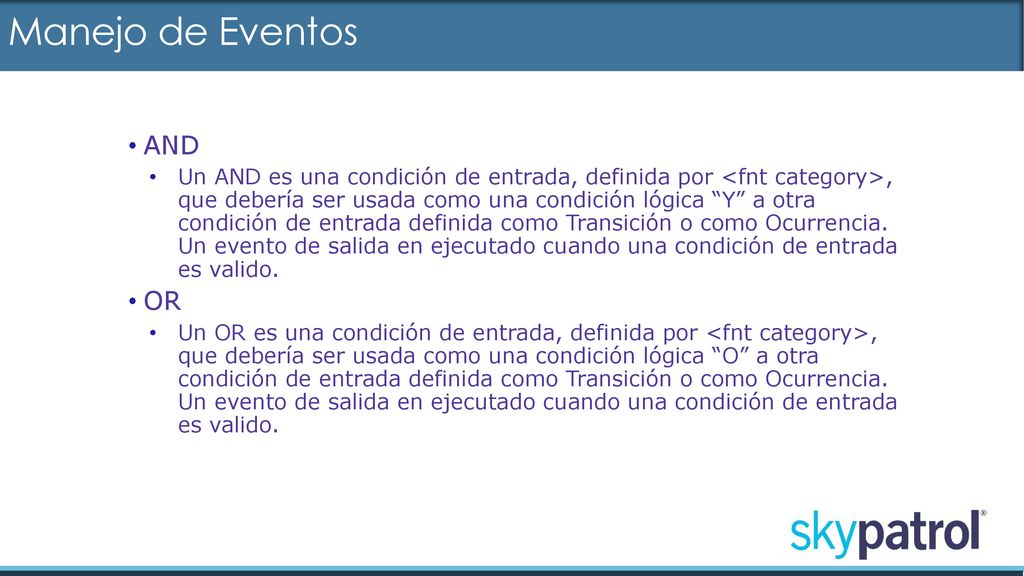

6 Manejo de Eventos AND OR
Un AND es una condición de entrada, definida por <fnt category>, que debería ser usada como una condición lógica “Y” a otra condición de entrada definida como Transición o como Ocurrencia. Un evento de salida en ejecutado cuando una condición de entrada es valido. OR Un OR es una condición de entrada, definida por <fnt category>, que debería ser usada como una condición lógica “O” a otra condición de entrada definida como Transición o como Ocurrencia. Un evento de salida en ejecutado cuando una condición de entrada es valido.

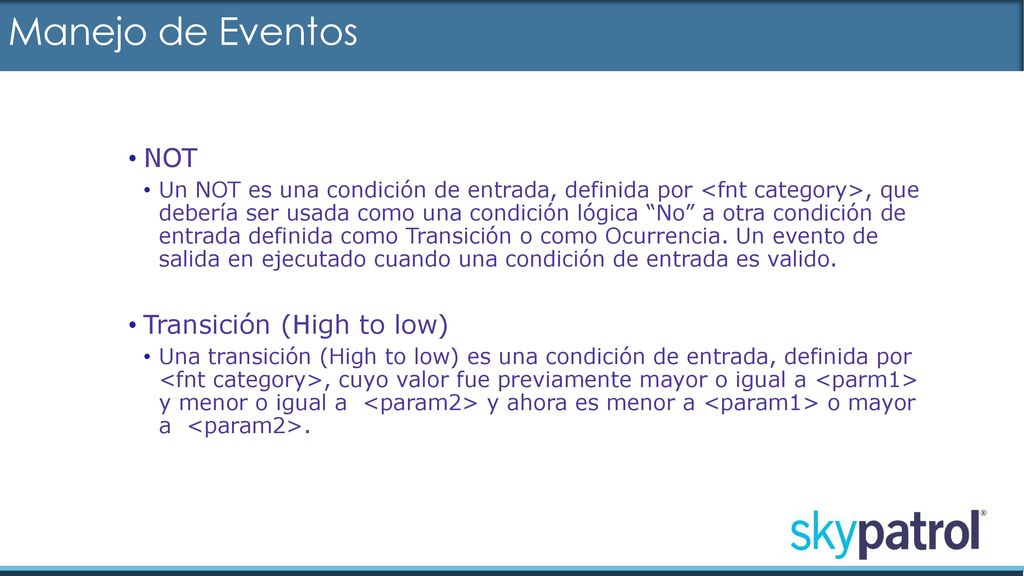

7 Manejo de Eventos NOT Transición (High to low)
Un NOT es una condición de entrada, definida por <fnt category>, que debería ser usada como una condición lógica “No” a otra condición de entrada definida como Transición o como Ocurrencia. Un evento de salida en ejecutado cuando una condición de entrada es valido. Transición (High to low) Una transición (High to low) es una condición de entrada, definida por <fnt category>, cuyo valor fue previamente mayor o igual a <parm1> y menor o igual a <param2> y ahora es menor a <param1> o mayor a <param2>.

8 Formato del mensaje El mensaje de salida es totalmente parametrizable

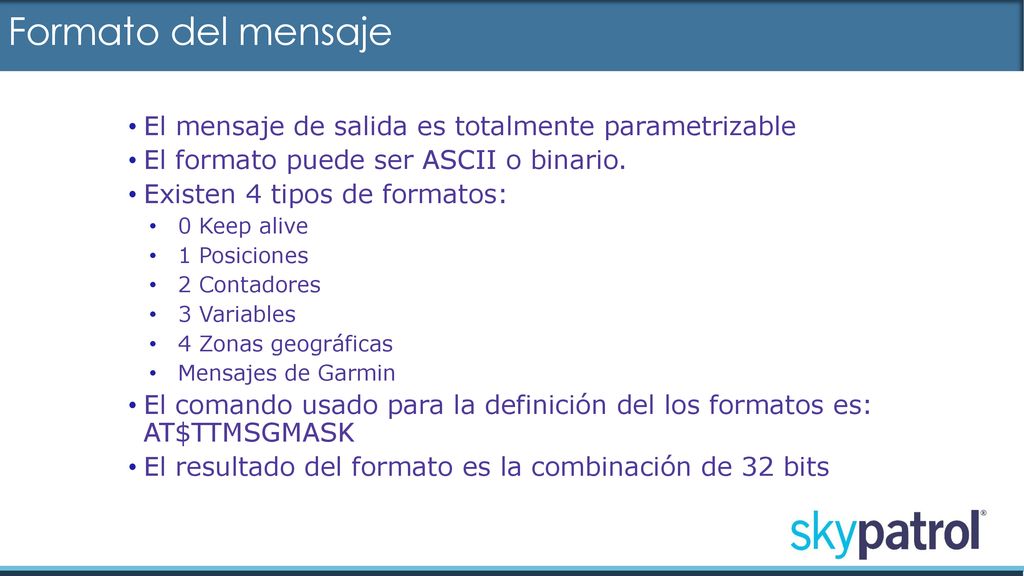

El formato puede ser ASCII o binario. Existen 4 tipos de formatos: 0 Keep alive 1 Posiciones 2 Contadores 3 Variables 4 Zonas geográficas Mensajes de Garmin El comando usado para la definición del los formatos es: AT$TTMSGMASK El resultado del formato es la combinación de 32 bits

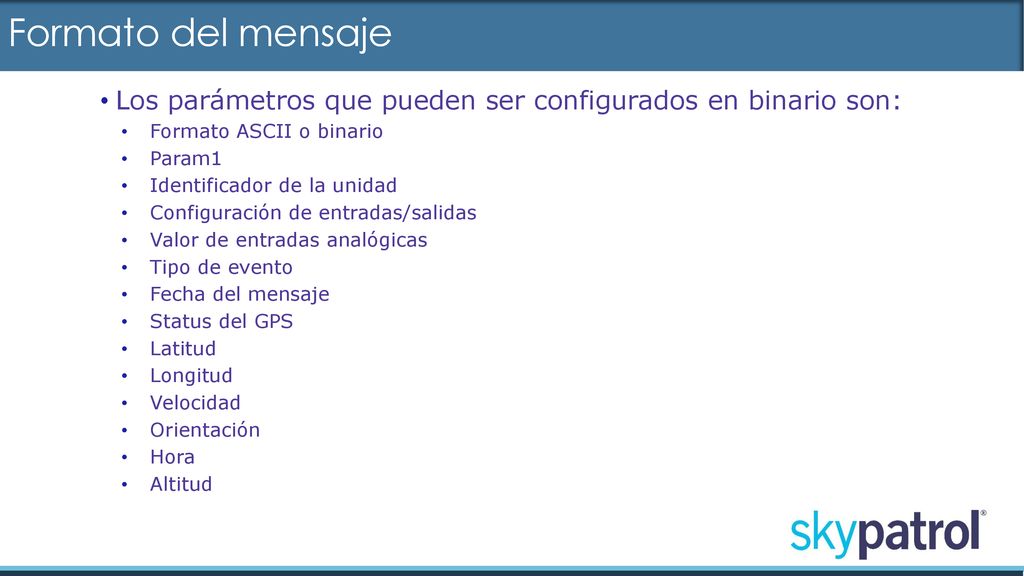

9 Formato del mensaje Los parámetros que pueden ser configurados en binario son: Formato ASCII o binario Param1 Identificador de la unidad Configuración de entradas/salidas Valor de entradas analógicas Tipo de evento Fecha del mensaje Status del GPS Latitud Longitud Velocidad Orientación Hora Altitud

10 Formato del mensaje Los parámetros que pueden ser configurados en binario son: Numero de satélites Nivel de batería de respaldo Enviar mensaje vía SMS como respaldo Enviar la ultima posición conocida Trip odómetro Odómetro Información de RTC Usar identificador del dispositivo en formato corto Voltaje principal de la unidad Definición de overspeed. Información de la red celular Formato del mensaje Secuencial

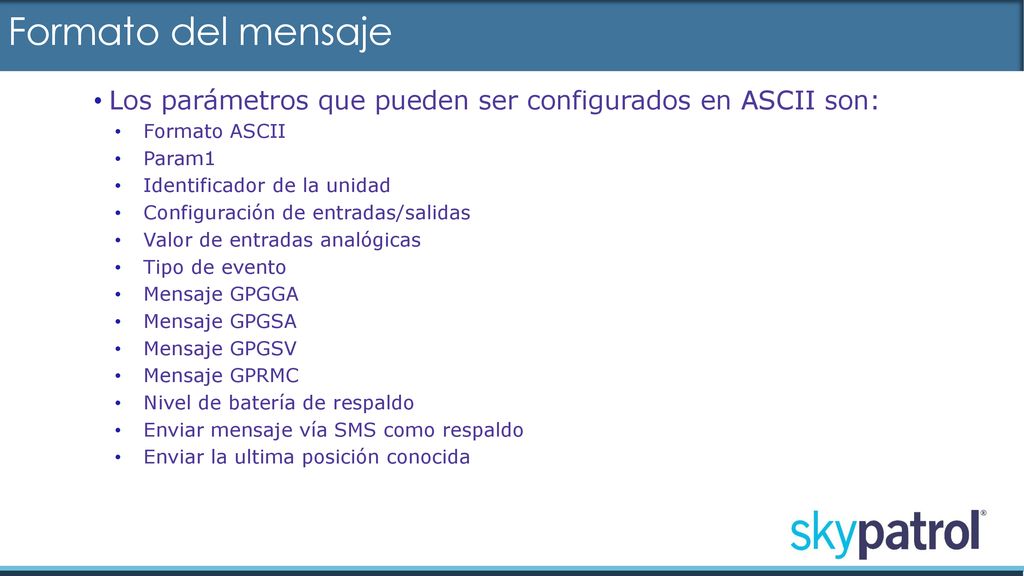

11 Formato del mensaje Los parámetros que pueden ser configurados en ASCII son: Formato ASCII Param1 Identificador de la unidad Configuración de entradas/salidas Valor de entradas analógicas Tipo de evento Mensaje GPGGA Mensaje GPGSA Mensaje GPGSV Mensaje GPRMC Nivel de batería de respaldo Enviar mensaje vía SMS como respaldo Enviar la ultima posición conocida

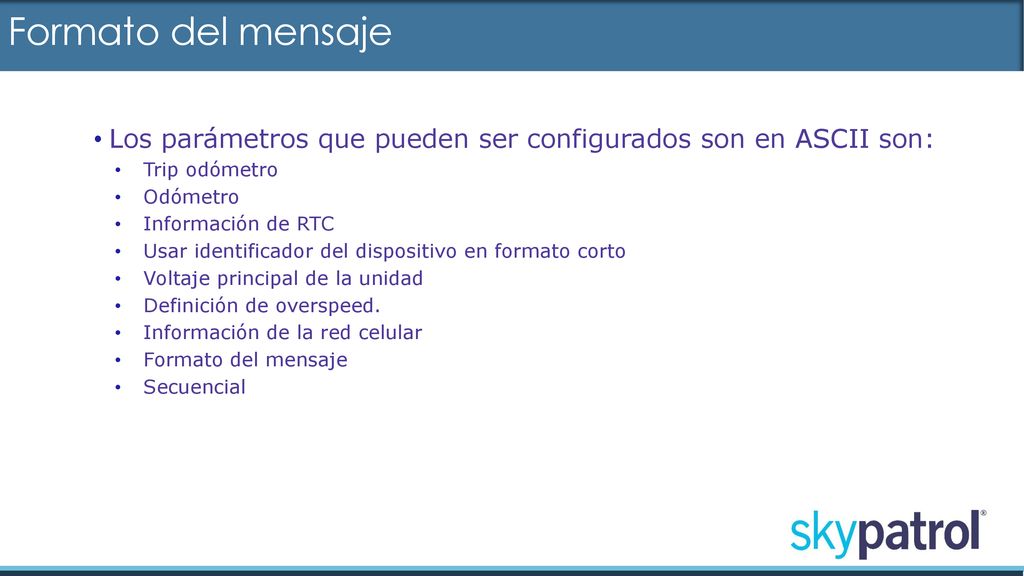

12 Formato del mensaje Los parámetros que pueden ser configurados son en ASCII son: Trip odómetro Odómetro Información de RTC Usar identificador del dispositivo en formato corto Voltaje principal de la unidad Definición de overspeed. Información de la red celular Formato del mensaje Secuencial

13 Formato del mensaje – Posición ASCII

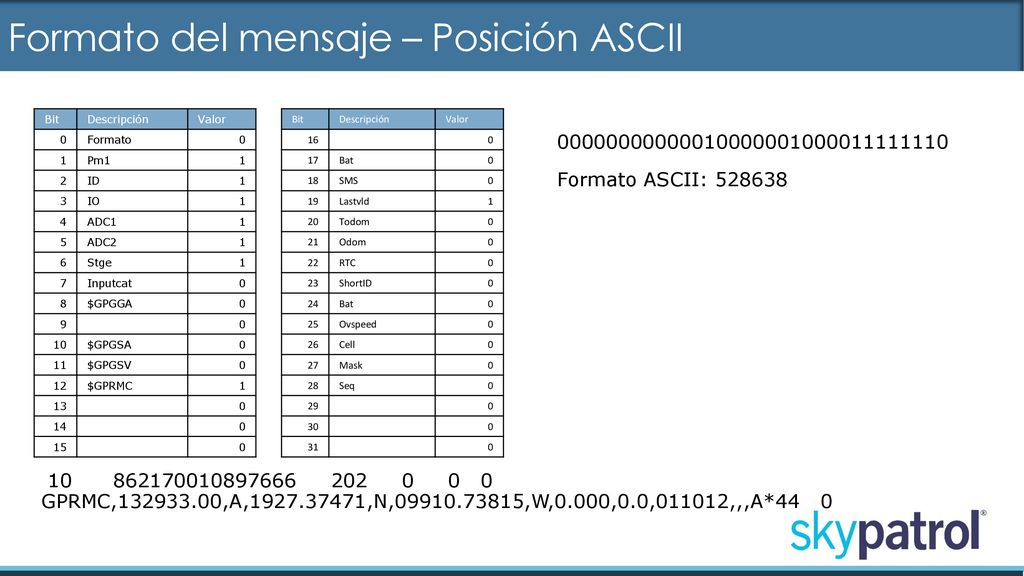

Bit Descripción Valor Formato 1 Pm1 2 ID 3 IO 4 ADC1 5 ADC2 6 Stge 7 Inputcat 8 $GPGGA 9 10 $GPGSA 11 $GPGSV 12 $GPRMC 13 14 15 Bit Descripción Valor 16 17 Bat 18 SMS 19 Lastvld 1 20 Todom 21 Odom 22 RTC 23 ShortID 24 25 Ovspeed 26 Cell 27 Mask 28 Seq 29 30 31 Formato ASCII: GPRMC, ,A, ,N, ,W,0.000,0.0,011012,,,A*44 0

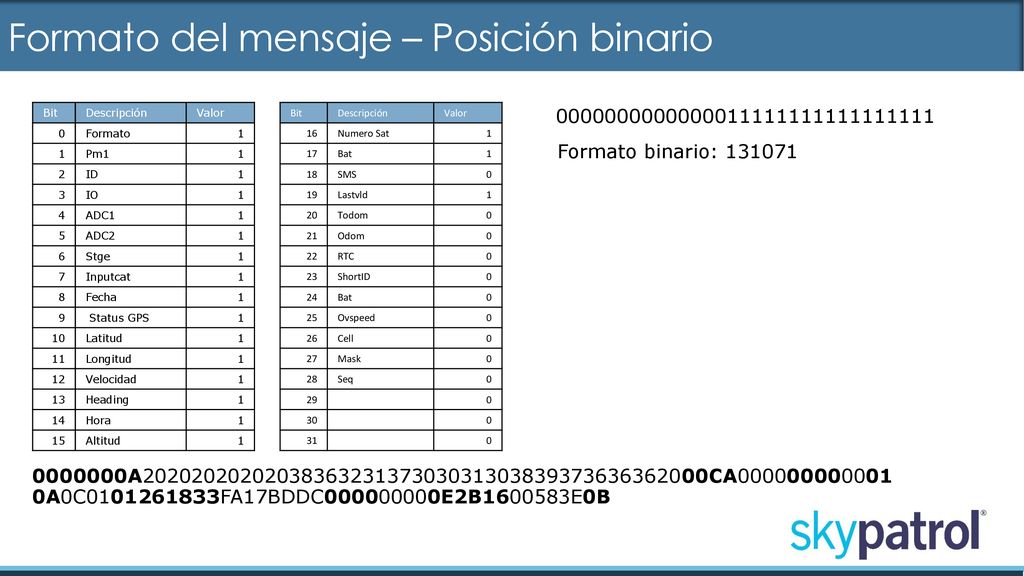

14 Formato del mensaje – Posición binario
Bit Descripción Valor Formato 1 Pm1 2 ID 3 IO 4 ADC1 5 ADC2 6 Stge 7 Inputcat 8 Fecha 9  Status GPS 10 Latitud 11 Longitud 12 Velocidad 13 Heading 14 Hora 15 Altitud Bit Descripción Valor 16 Numero Sat  1 17 Bat 18 SMS 19 Lastvld 20 Todom 21 Odom 22 RTC 23 ShortID 24 25 Ovspeed 26 Cell 27 Mask 28 Seq 29 30 31 Formato binario: A CA A0C FA17BDDC E2B E0B

15 Formato del mensaje - Contadores
Bit Descripción Valor Formato 1 Pm1 2 ID 3 Contadores 4 ADC1 5 ADC2 6 Stge 7 Inputcat 8 $GPGGA 9 10 $GPGSA 11 $GPGSV 12 $GPRMC 13 14 15 Bit Descripción Valor 16 17 Bat 18 SMS 19 Lastvld 1 20 Todom 21 Odom 22 RTC 23 ShortID 24 25 Ovspeed 26 Cell 27 Mask 28 Seq 29 30 31 Formato binario: 14 ,1,2,9,7,2,2,31,24,3,2,26,24,4,2,32,24,10,2,3,0, 11,2,78,24,12,2,34,24,18,2,93,24,19,2,4,0,25,2,2,1,32,2,83,23

16 Formato del mensaje - Variables

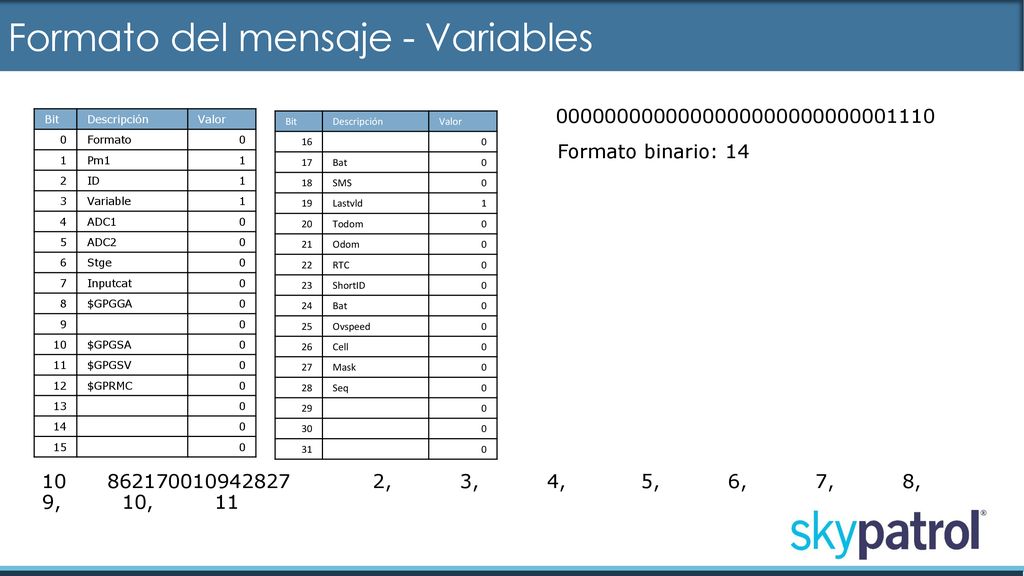

Bit Descripción Valor Formato 1 Pm1 2 ID 3 Variable 4 ADC1 5 ADC2 6 Stge 7 Inputcat 8 $GPGGA 9 10 $GPGSA 11 $GPGSV 12 $GPRMC 13 14 15 Bit Descripción Valor 16 17 Bat 18 SMS 19 Lastvld 1 20 Todom 21 Odom 22 RTC 23 ShortID 24 25 Ovspeed 26 Cell 27 Mask 28 Seq 29 30 31 Formato binario: 14 , , , , , , , , ,

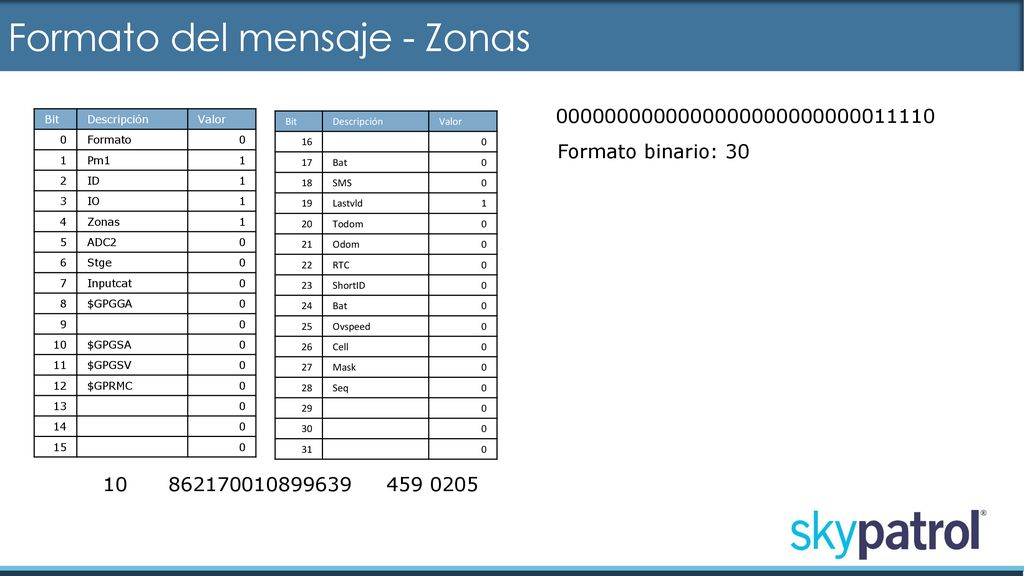

17 Formato del mensaje - Zonas
Bit Descripción Valor Formato 1 Pm1 2 ID 3 IO 4 Zonas 5 ADC2 6 Stge 7 Inputcat 8 $GPGGA 9 10 $GPGSA 11 $GPGSV 12 $GPRMC 13 14 15 Bit Descripción Valor 16 17 Bat 18 SMS 19 Lastvld 1 20 Todom 21 Odom 22 RTC 23 ShortID 24 25 Ovspeed 26 Cell 27 Mask 28 Seq 29 30 31 Formato binario: 30

18 Simular eventos Es posible simular todos los eventos existentes

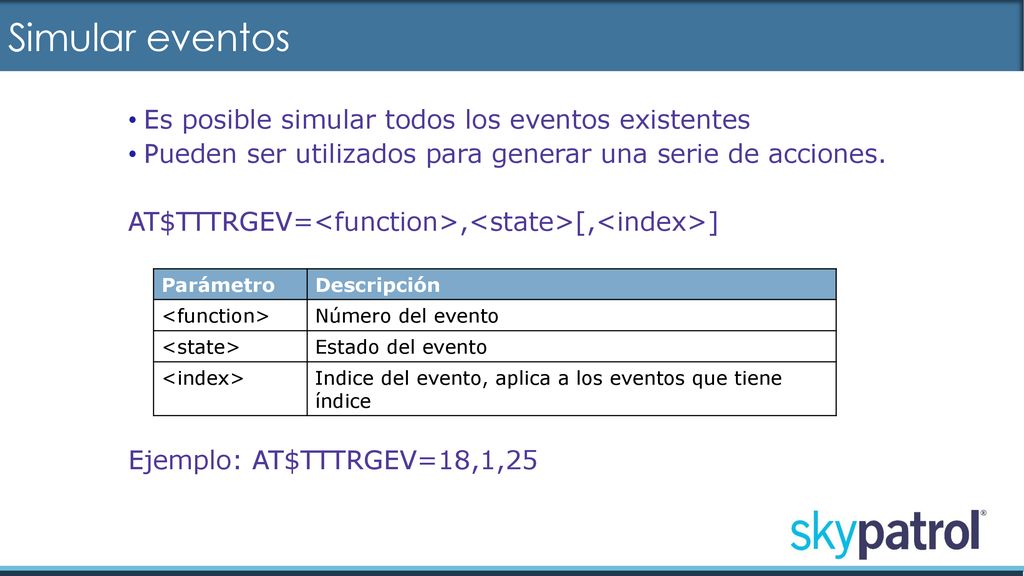

Pueden ser utilizados para generar una serie de acciones. AT$TTTRGEV=<function>,<state>[,<index>] Ejemplo: AT$TTTRGEV=18,1,25 Parámetro Descripción <function> Número del evento <state> Estado del evento <index> Indice del evento, aplica a los eventos que tiene índice

19 Ejecutar Acciones Es posible ejecutar todas las acciones existentes

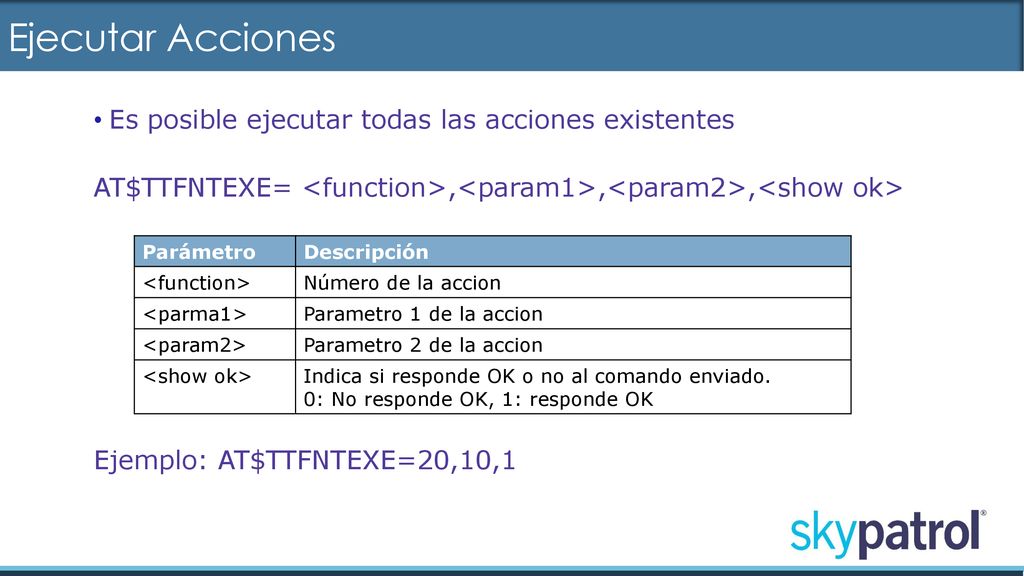

AT$TTFNTEXE= <function>,<param1>,<param2>,<show ok> Ejemplo: AT$TTFNTEXE=20,10,1 Parámetro Descripción <function> Número de la accion <parma1> Parametro 1 de la accion <param2> Parametro 2 de la accion <show ok> Indica si responde OK o no al comando enviado. 0: No responde OK, 1: responde OK

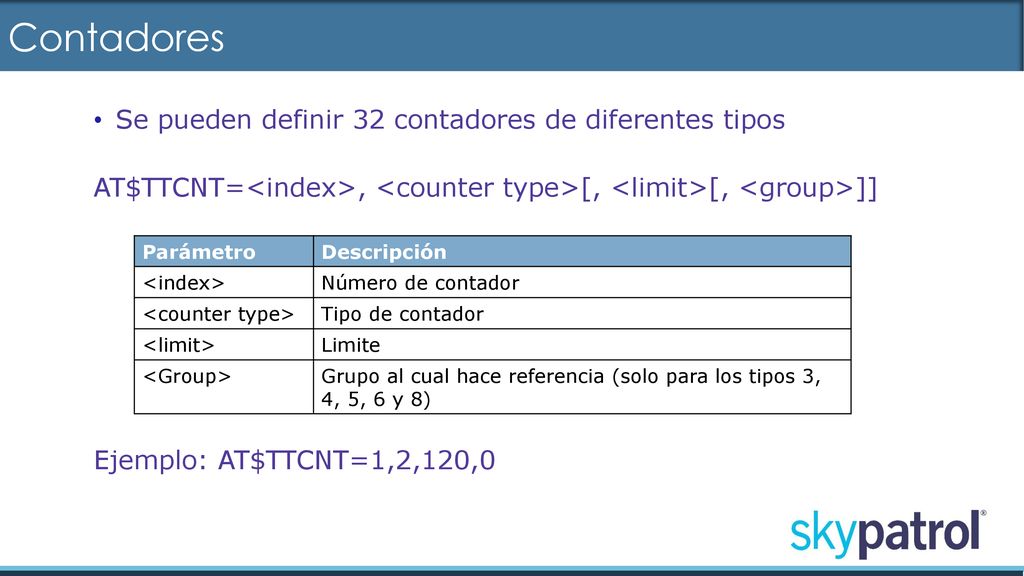

20 Contadores Se pueden definir 32 contadores de diferentes tipos
AT$TTCNT=<index>, <counter type>[, <limit>[, <group>]] Ejemplo: AT$TTCNT=1,2,120,0 Parámetro Descripción <index> Número de contador <counter type> Tipo de contador <limit> Limite <Group> Grupo al cual hace referencia (solo para los tipos 3, 4, 5, 6 y 8)

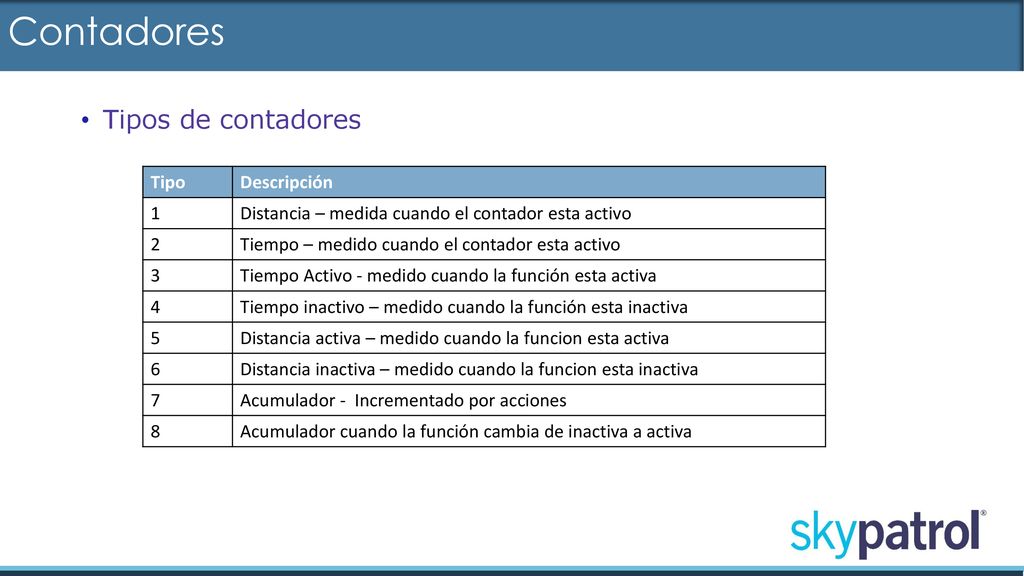

21 Contadores Tipos de contadores Tipo Descripción 1
Distancia – medida cuando el contador esta activo 2 Tiempo – medido cuando el contador esta activo 3 Tiempo Activo - medido cuando la función esta activa 4 Tiempo inactivo – medido cuando la función esta inactiva 5 Distancia activa – medido cuando la funcion esta activa 6 Distancia inactiva – medido cuando la funcion esta inactiva 7 Acumulador - Incrementado por acciones 8 Acumulador cuando la función cambia de inactiva a activa

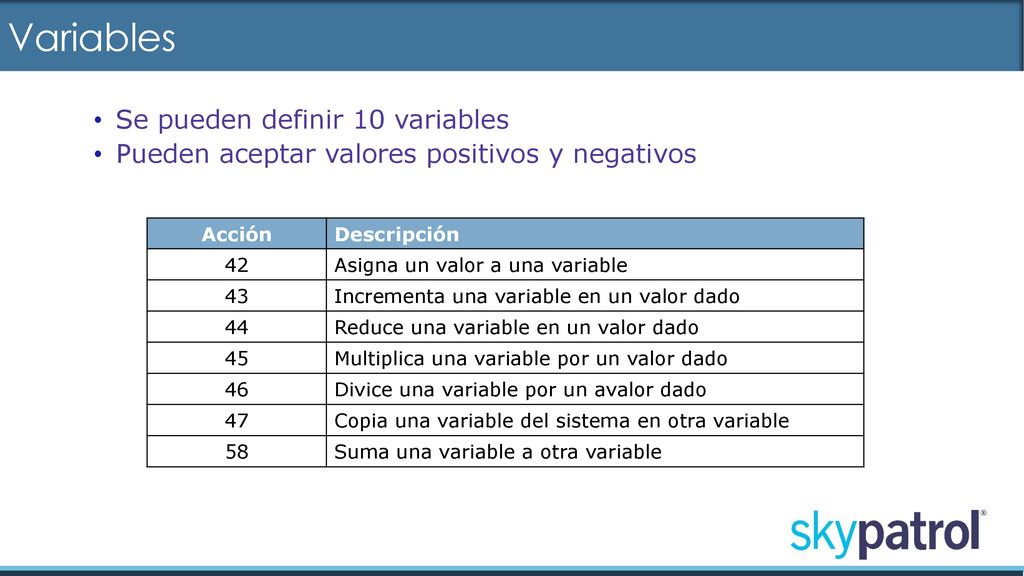

22 Variables Se pueden definir 10 variables
Pueden aceptar valores positivos y negativos Acción Descripción 42 Asigna un valor a una variable 43 Incrementa una variable en un valor dado 44 Reduce una variable en un valor dado 45 Multiplica una variable por un valor dado 46 Divice una variable por un avalor dado 47 Copia una variable del sistema en otra variable 58 Suma una variable a otra variable

23 TT8750+ - Entrenamiento Avanzado (Parte II)

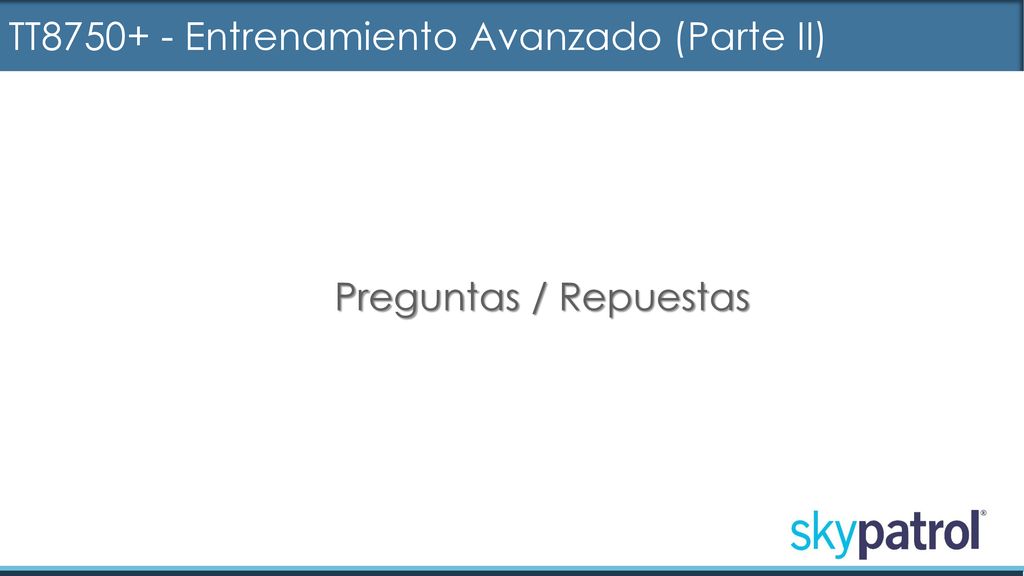

Preguntas / Repuestas
