1 TEMA 02 TEJIDO PLANO EL URDIDO Facilitador: Mg. Willy Hugo Calsina Miramira Ingeniero Industrial

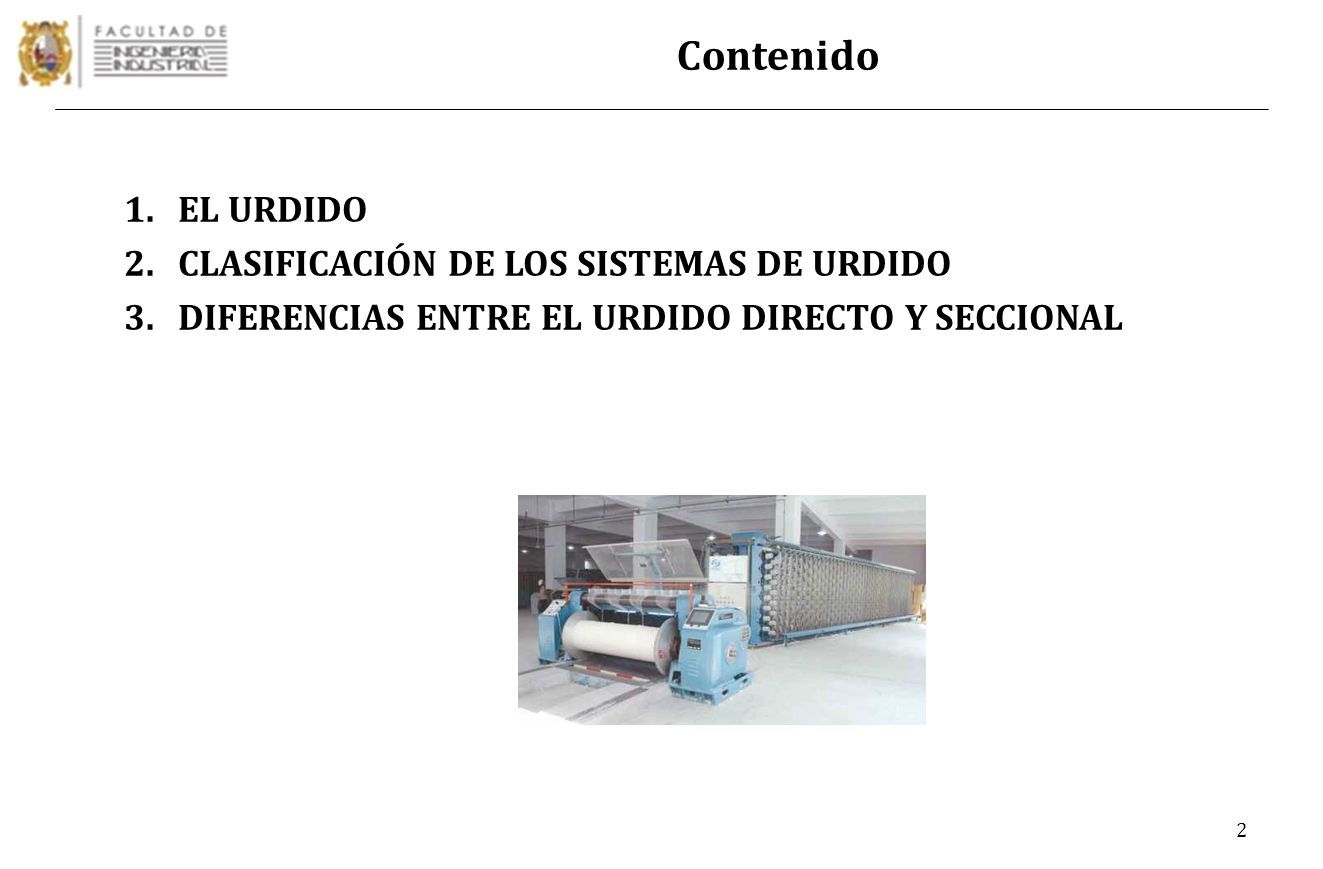

2 Contenido 1.EL URDIDO 2.CLASIFICACIÓN DE LOS SISTEMAS DE URDIDO 3.DIFERENCIAS ENTRE EL URDIDO DIRECTO Y SECCIONAL 2

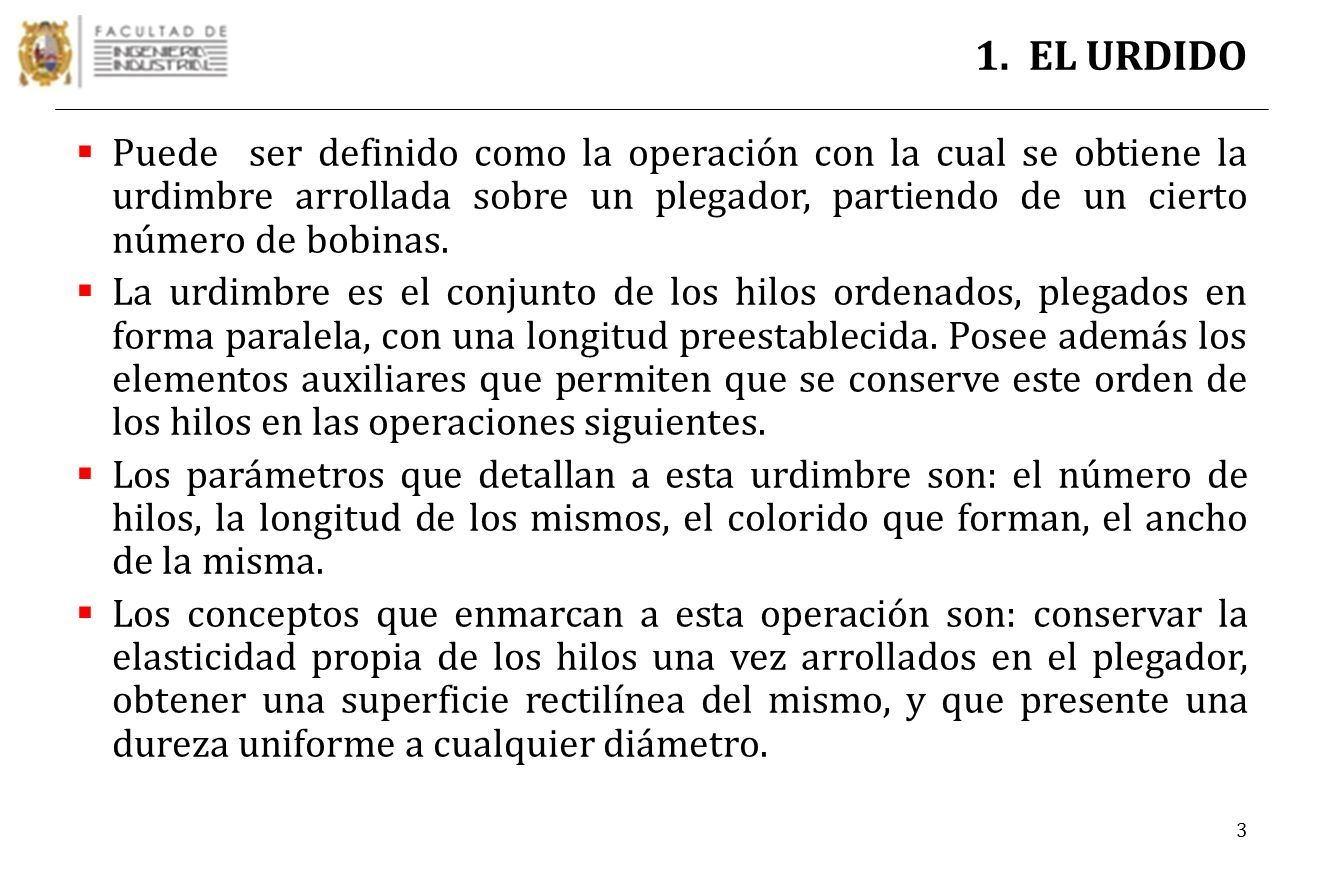

3 1.EL URDIDO  Puede ser definido como la operación con la cual se obtiene la urdimbre arrollada sobre un plegador, partiendo de un cierto número de bobinas.  La urdimbre es el conjunto de los hilos ordenados, plegados en forma paralela, con una longitud preestablecida. Posee además los elementos auxiliares que permiten que se conserve este orden de los hilos en las operaciones siguientes.  Los parámetros que detallan a esta urdimbre son: el número de hilos, la longitud de los mismos, el colorido que forman, el ancho de la misma.  Los conceptos que enmarcan a esta operación son: conservar la elasticidad propia de los hilos una vez arrollados en el plegador, obtener una superficie rectilínea del mismo, y que presente una dureza uniforme a cualquier diámetro. 3

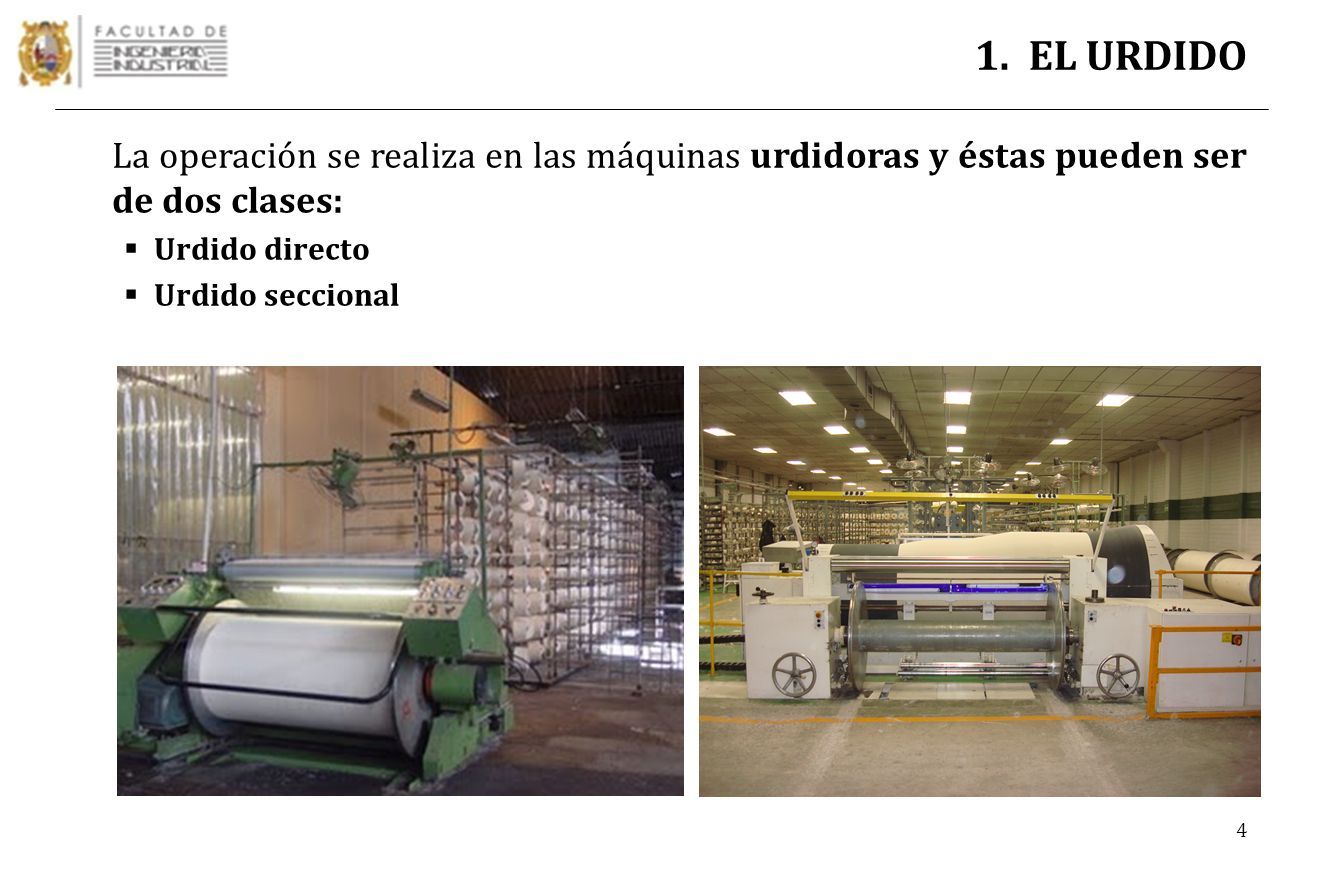

4 1.EL URDIDO La operación se realiza en las máquinas urdidoras y éstas pueden ser de dos clases:  Urdido directo  Urdido seccional 4

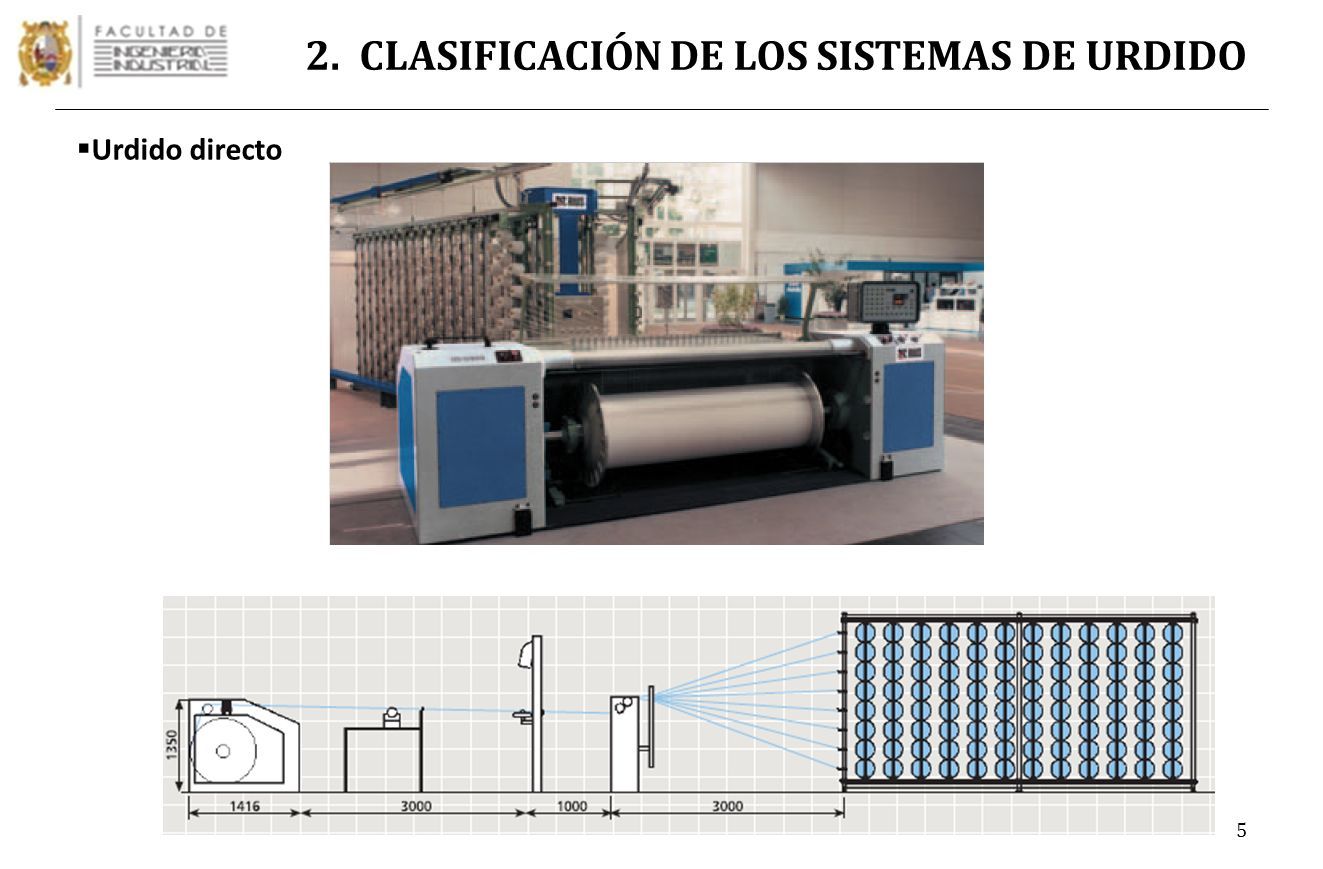

5 2.CLASIFICACIÓN DE LOS SISTEMAS DE URDIDO 5  Urdido directo

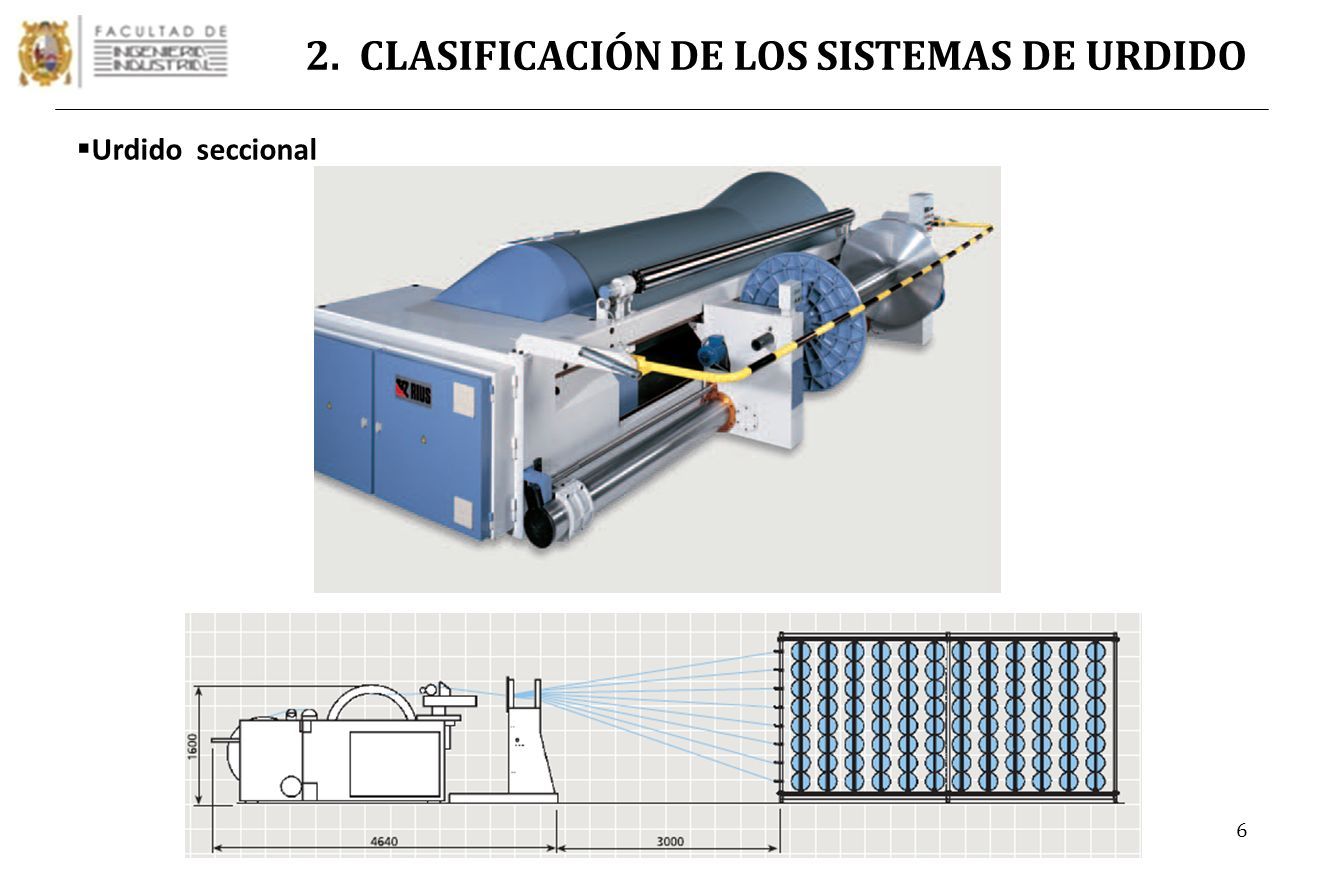

6 2.CLASIFICACIÓN DE LOS SISTEMAS DE URDIDO 6  Urdido seccional

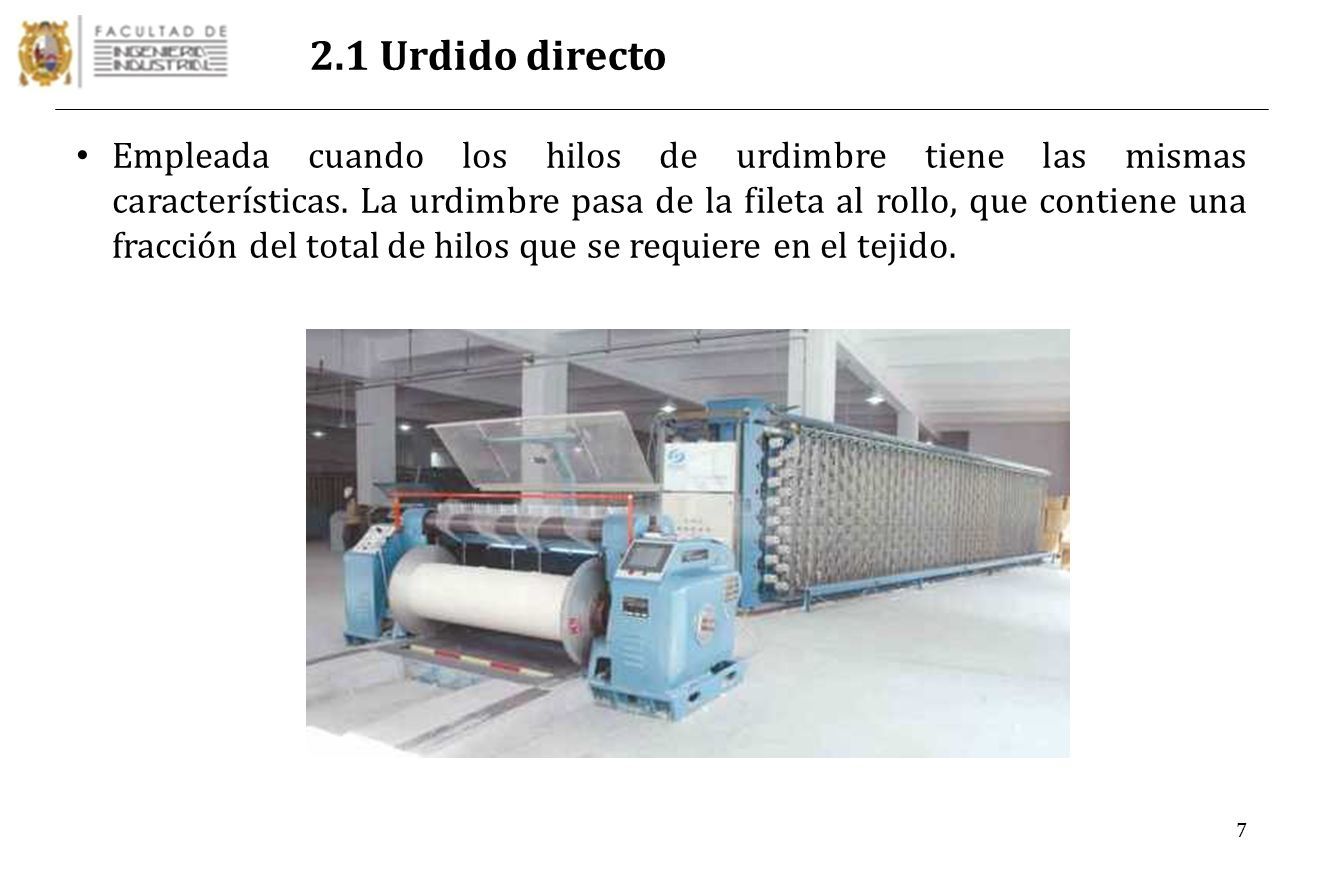

7 2.1 Urdido directo Empleada cuando los hilos de urdimbre tiene las mismas características. La urdimbre pasa de la fileta al rollo, que contiene una fracción del total de hilos que se requiere en el tejido. 7

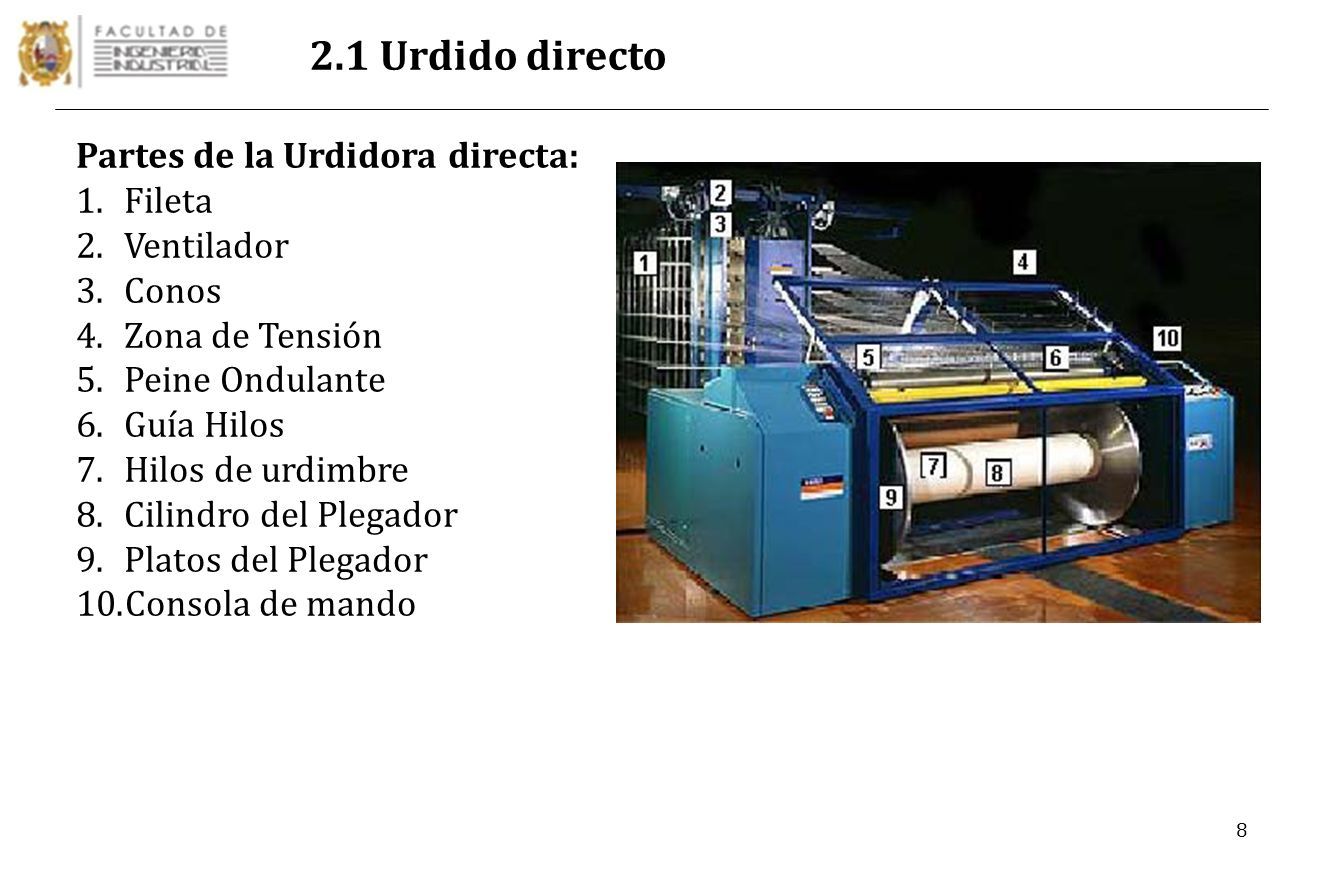

8 2.1 Urdido directo Partes de la Urdidora directa: 1.Fileta 2.Ventilador 3.Conos 4.Zona de Tensión 5.Peine Ondulante 6.Guía Hilos 7.Hilos de urdimbre 8.Cilindro del Plegador 9.Platos del Plegador 10.Consola de mando 8

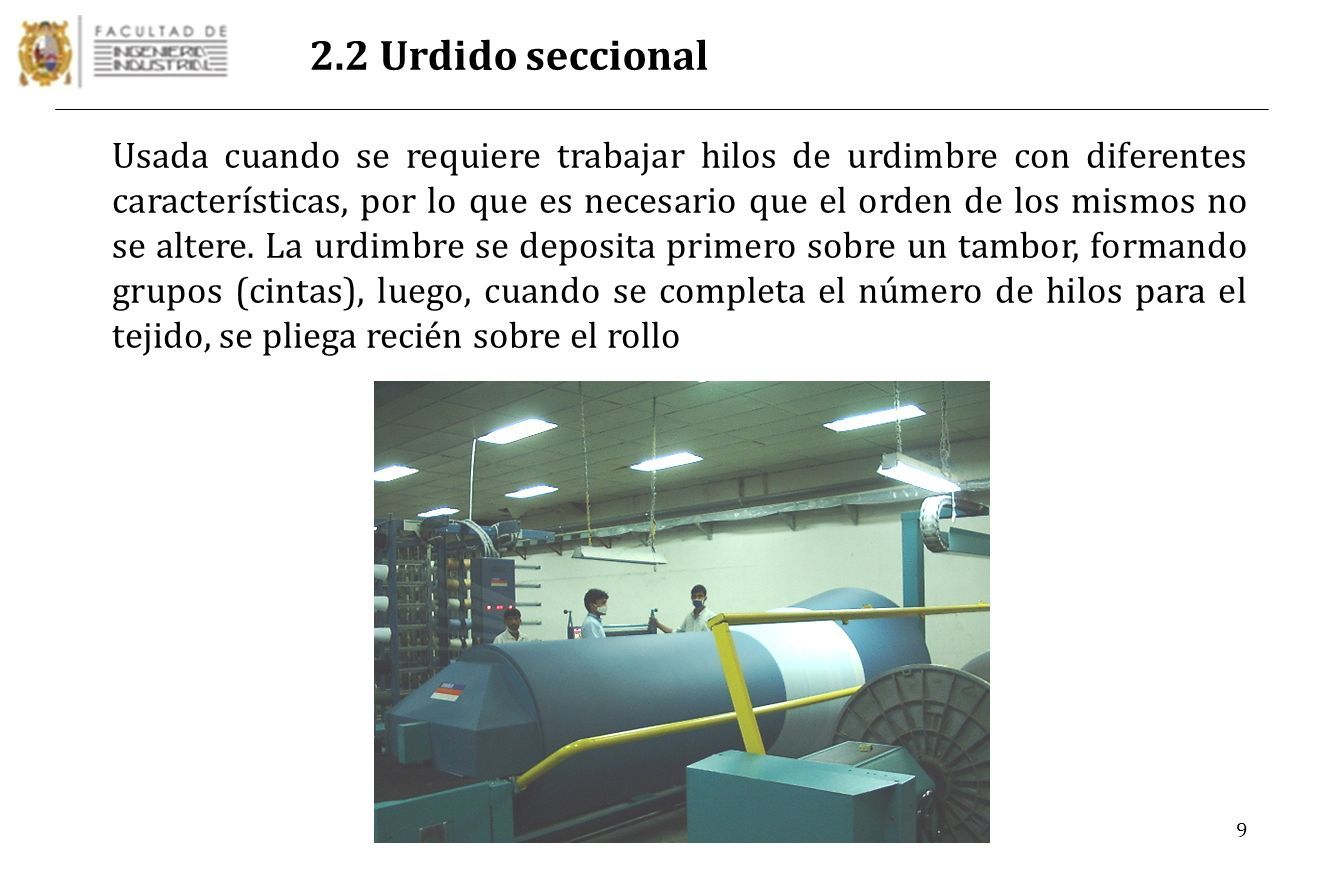

9 2.2 Urdido seccional Usada cuando se requiere trabajar hilos de urdimbre con diferentes características, por lo que es necesario que el orden de los mismos no se altere. La urdimbre se deposita primero sobre un tambor, formando grupos (cintas), luego, cuando se completa el número de hilos para el tejido, se pliega recién sobre el rollo 9

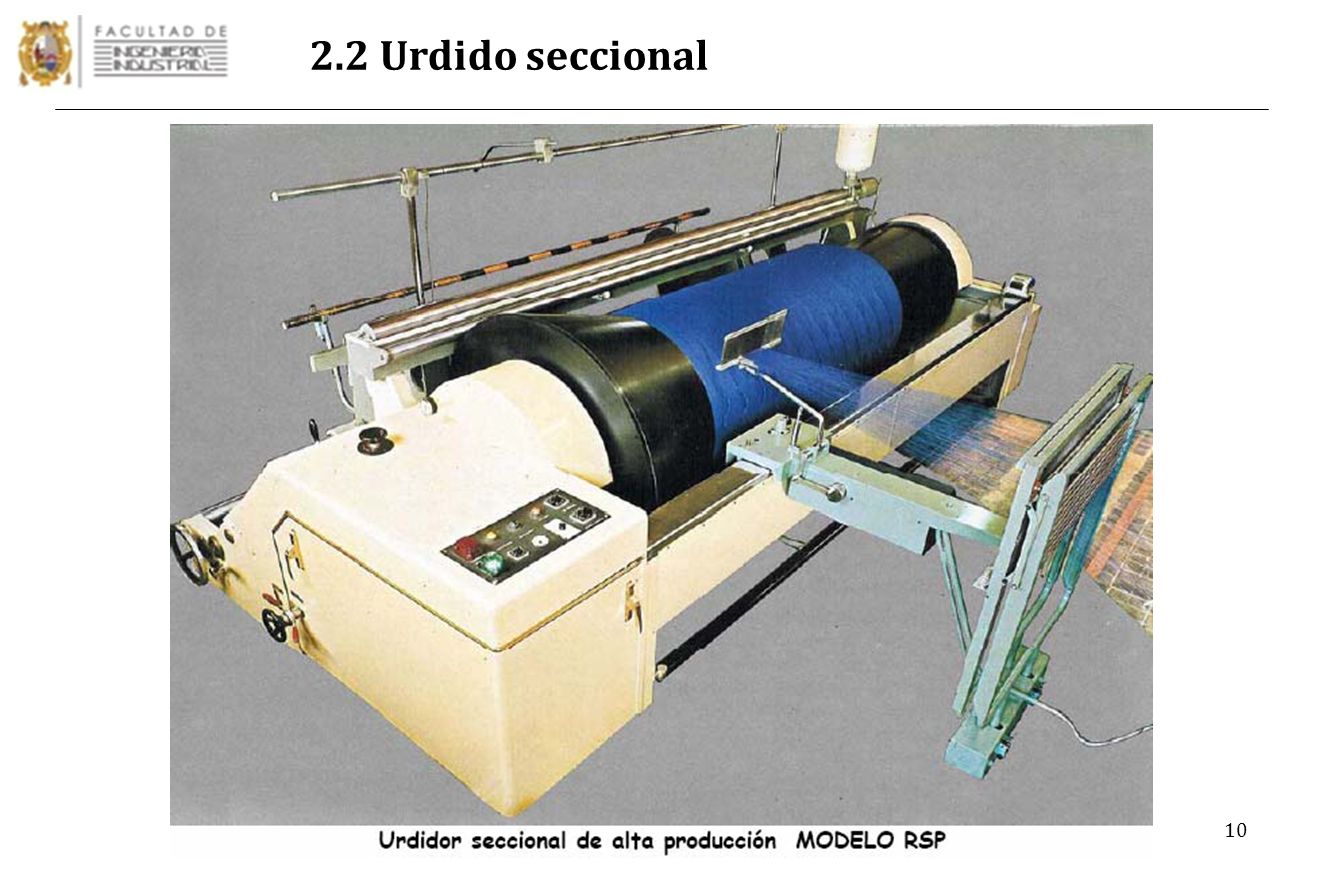

10 2.2 Urdido seccional 10

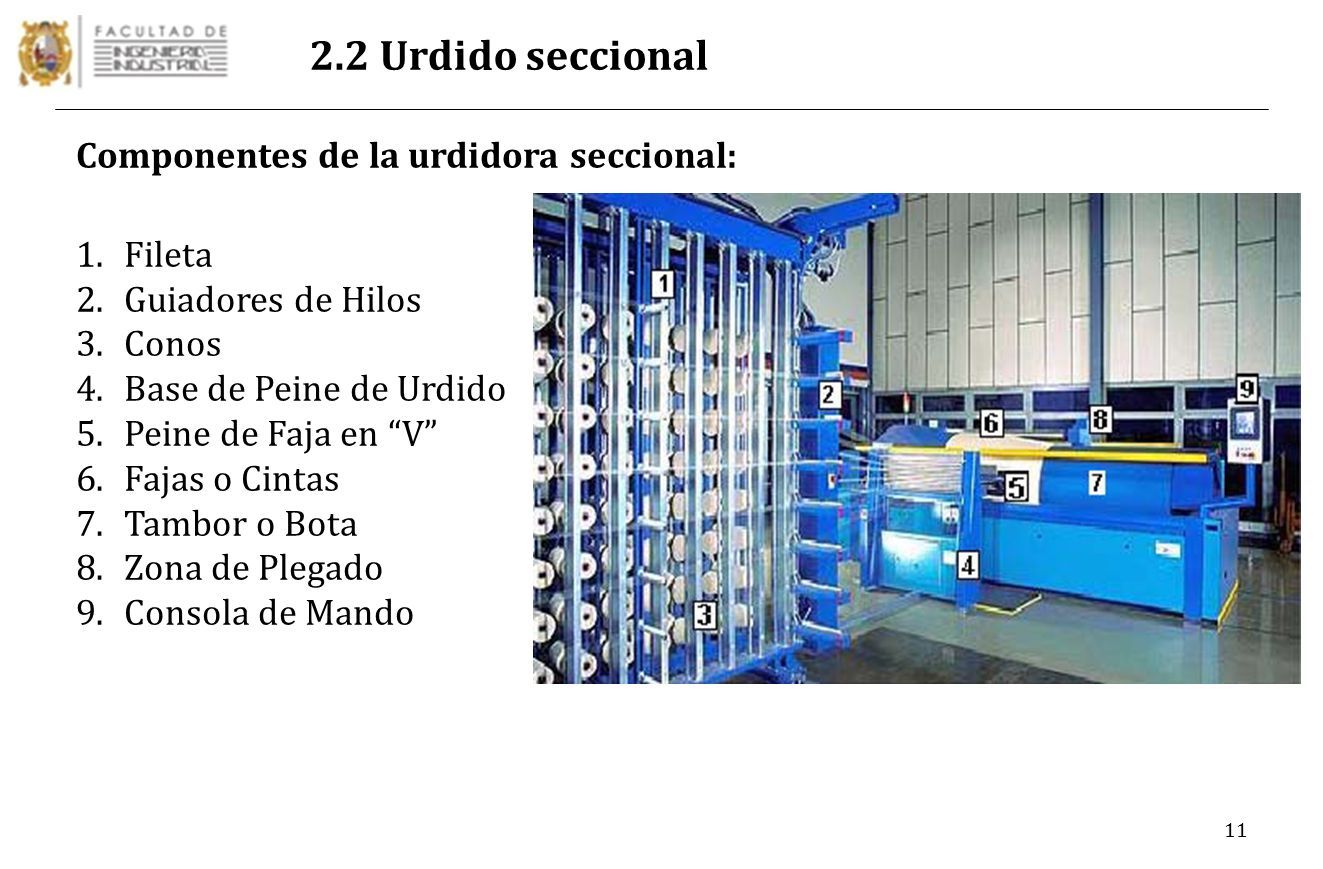

11 2.2 Urdido seccional Componentes de la urdidora seccional: 1.Fileta 2.Guiadores de Hilos 3.Conos 4.Base de Peine de Urdido 5.Peine de Faja en “V” 6.Fajas o Cintas 7.Tambor o Bota 8.Zona de Plegado 9.Consola de Mando 11

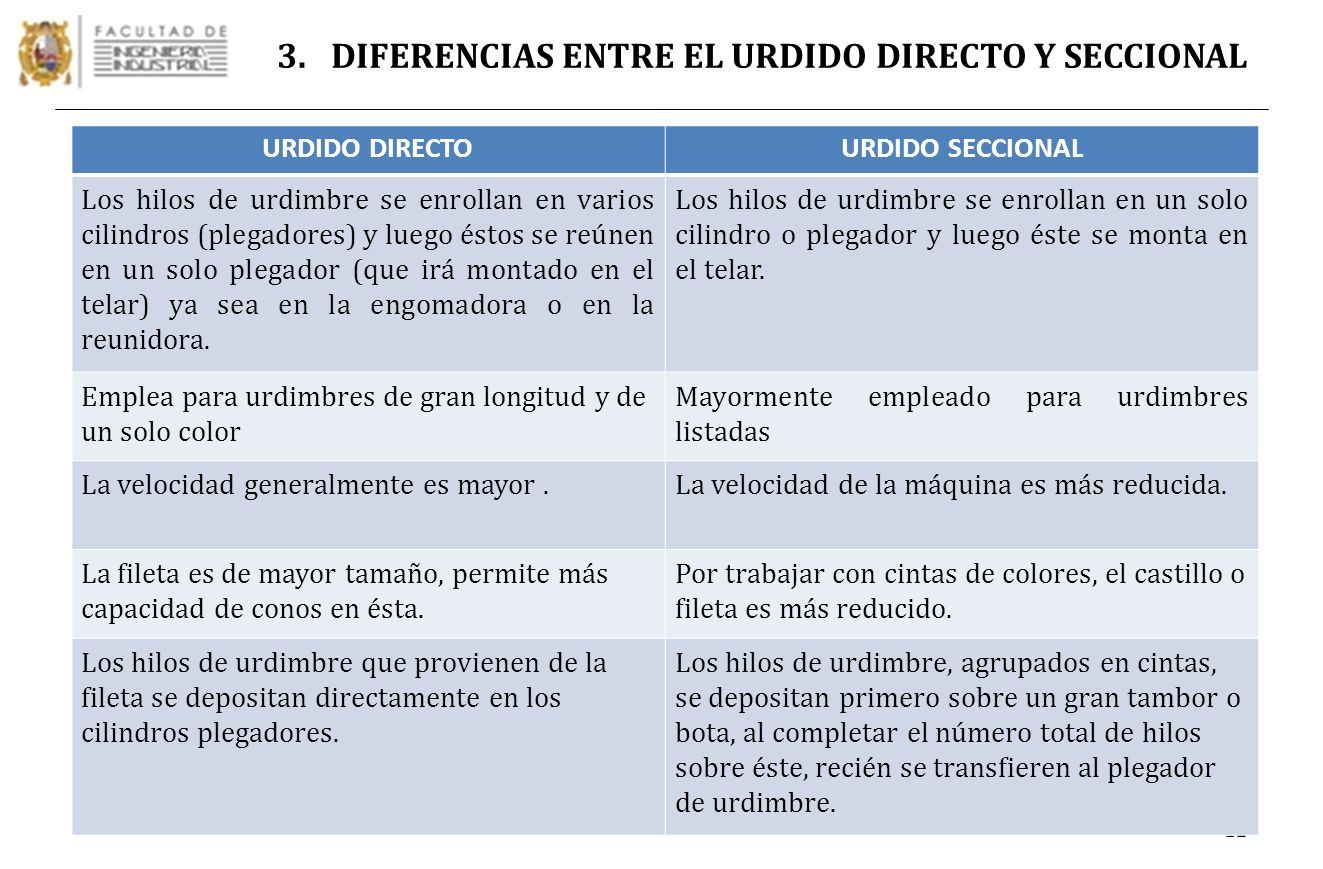

12 3.DIFERENCIAS ENTRE EL URDIDO DIRECTO Y SECCIONAL 12 URDIDO DIRECTOURDIDO SECCIONAL Los hilos de urdimbre se enrollan en varios cilindros (plegadores) y luego éstos se reúnen en un solo plegador (que irá montado en el telar) ya sea en la engomadora o en la reunidora. Los hilos de urdimbre se enrollan en un solo cilindro o plegador y luego éste se monta en el telar. Emplea para urdimbres de gran longitud y de un solo color Mayormente empleado para urdimbres listadas La velocidad generalmente es mayor.La velocidad de la máquina es más reducida. La fileta es de mayor tamaño, permite más capacidad de conos en ésta. Por trabajar con cintas de colores, el castillo o fileta es más reducido. Los hilos de urdimbre que provienen de la fileta se depositan directamente en los cilindros plegadores. Los hilos de urdimbre, agrupados en cintas, se depositan primero sobre un gran tambor o bota, al completar el número total de hilos sobre éste, recién se transfieren al plegador de urdimbre.
