1 Colegio Ntra. Sra. del Buen Consejo (Agustinas)
10/11/2019 FÍSICA Y QUÍMICA 3º ESO Colegio Ntra. Sra. del Buen Consejo (Agustinas) 10/11/2019 Juan Antonio Romano Largo

2 Juan Antonio Romano Largo

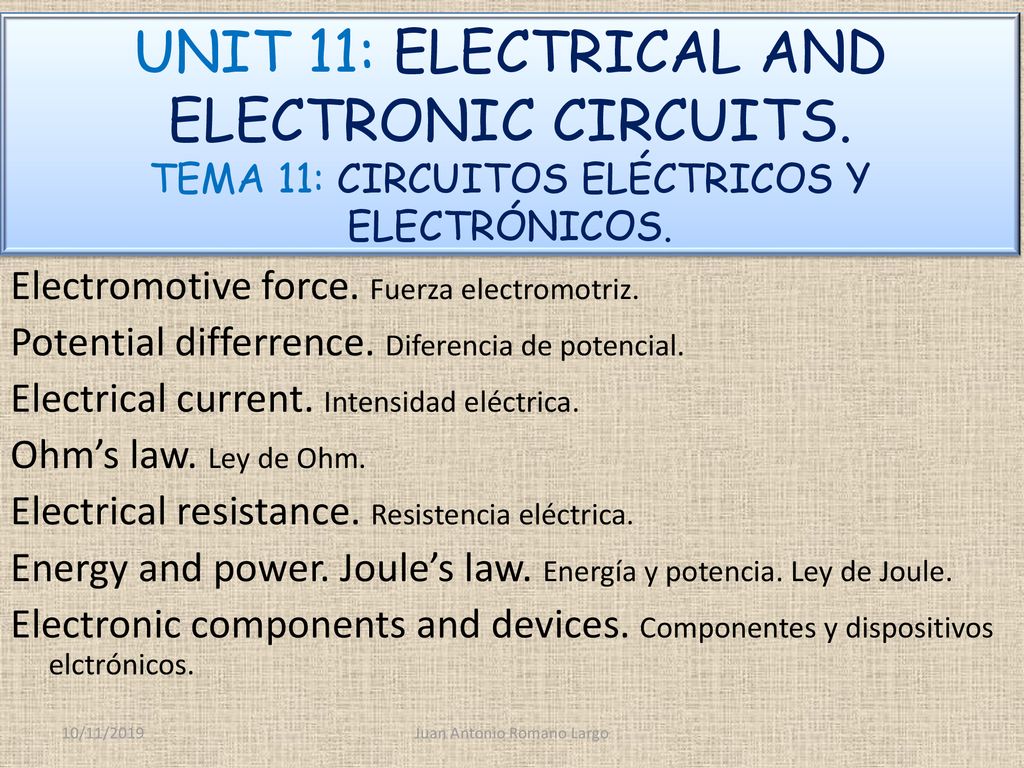

UNIT 11: ELECTRICAL AND ELECTRONIC CIRCUITS. TEMA 11: CIRCUITOS ELÉCTRICOS Y ELECTRÓNICOS. Electromotive force. Fuerza electromotriz. Potential differrence. Diferencia de potencial. Electrical current. Intensidad eléctrica. Ohm’s law. Ley de Ohm. Electrical resistance. Resistencia eléctrica. Energy and power. Joule’s law. Energía y potencia. Ley de Joule. Electronic components and devices. Componentes y dispositivos elctrónicos. 10/11/2019 Juan Antonio Romano Largo

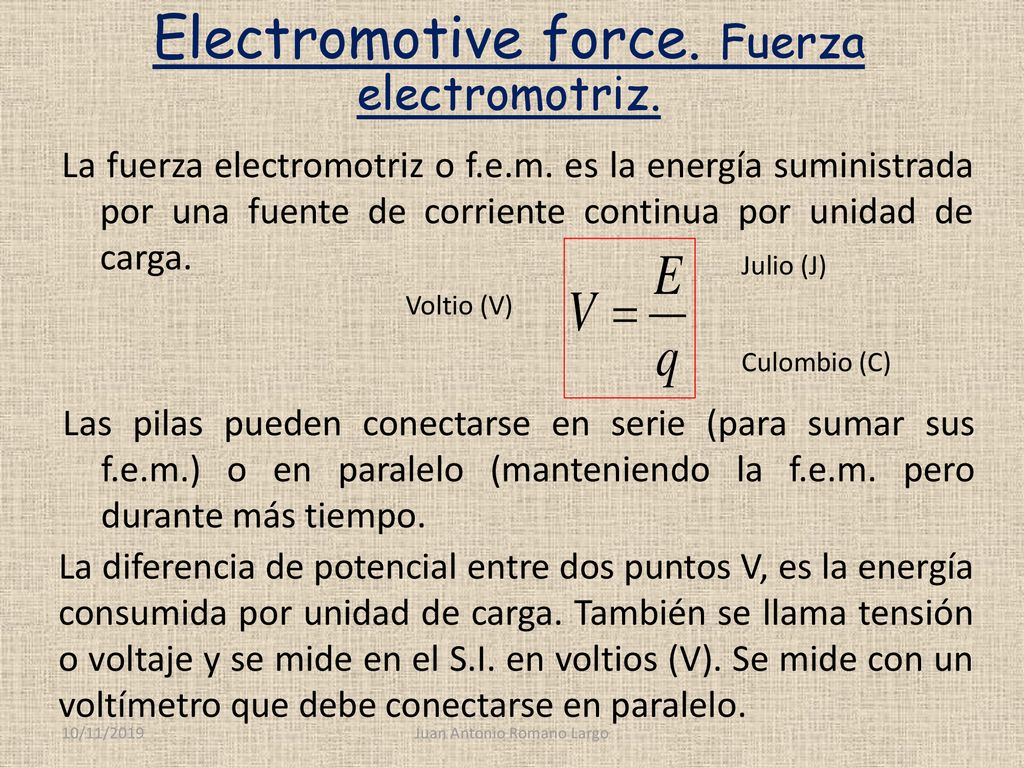

3 Electromotive force. Fuerza electromotriz.
La fuerza electromotriz o f.e.m. es la energía suministrada por una fuente de corriente continua por unidad de carga. Julio (J) Voltio (V) Culombio (C) Las pilas pueden conectarse en serie (para sumar sus f.e.m.) o en paralelo (manteniendo la f.e.m. pero durante más tiempo. La diferencia de potencial entre dos puntos V, es la energía consumida por unidad de carga. También se llama tensión o voltaje y se mide en el S.I. en voltios (V). Se mide con un voltímetro que debe conectarse en paralelo. 10/11/2019 Juan Antonio Romano Largo

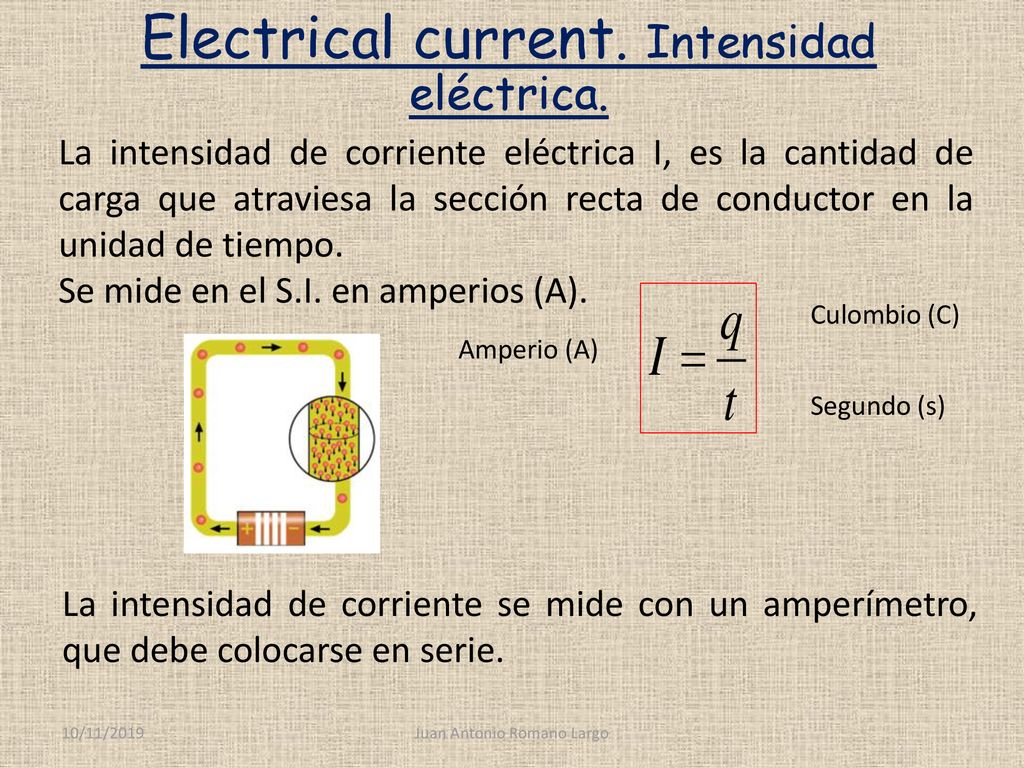

4 Electrical current. Intensidad eléctrica.
La intensidad de corriente eléctrica I, es la cantidad de carga que atraviesa la sección recta de conductor en la unidad de tiempo. Se mide en el S.I. en amperios (A). Culombio (C) Amperio (A) Segundo (s) La intensidad de corriente se mide con un amperímetro, que debe colocarse en serie. 10/11/2019 Juan Antonio Romano Largo

5 Juan Antonio Romano Largo

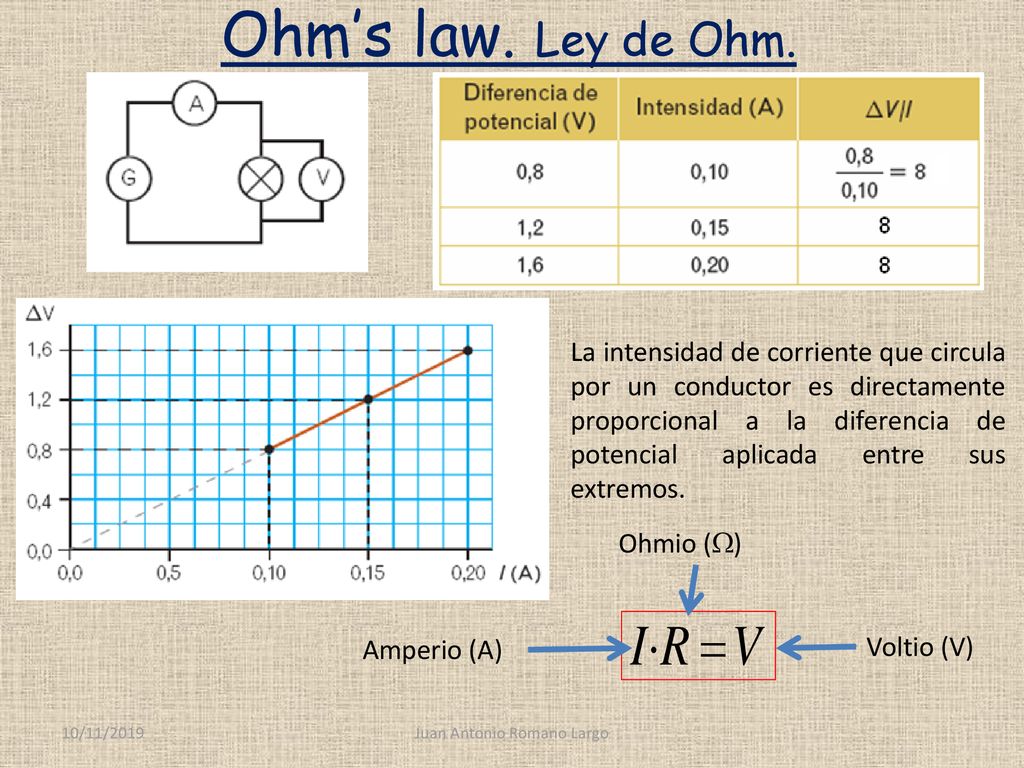

Ohm’s law. Ley de Ohm. La intensidad de corriente que circula por un conductor es directamente proporcional a la diferencia de potencial aplicada entre sus extremos. Ohmio (W) Amperio (A) Voltio (V) 10/11/2019 Juan Antonio Romano Largo

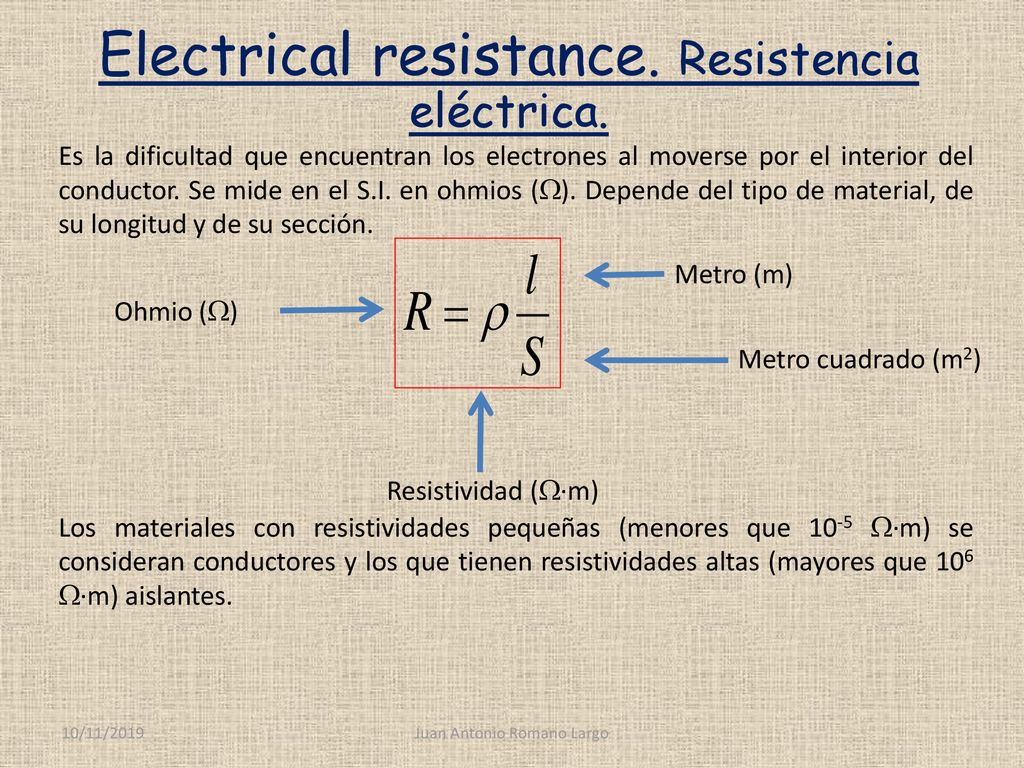

6 Electrical resistance. Resistencia eléctrica.
Es la dificultad que encuentran los electrones al moverse por el interior del conductor. Se mide en el S.I. en ohmios (W). Depende del tipo de material, de su longitud y de su sección. Metro (m) Ohmio (W) Metro cuadrado (m2) Resistividad (W·m) Los materiales con resistividades pequeñas (menores que 10-5 W·m) se consideran conductores y los que tienen resistividades altas (mayores que 106 W·m) aislantes. 10/11/2019 Juan Antonio Romano Largo

7 Juan Antonio Romano Largo

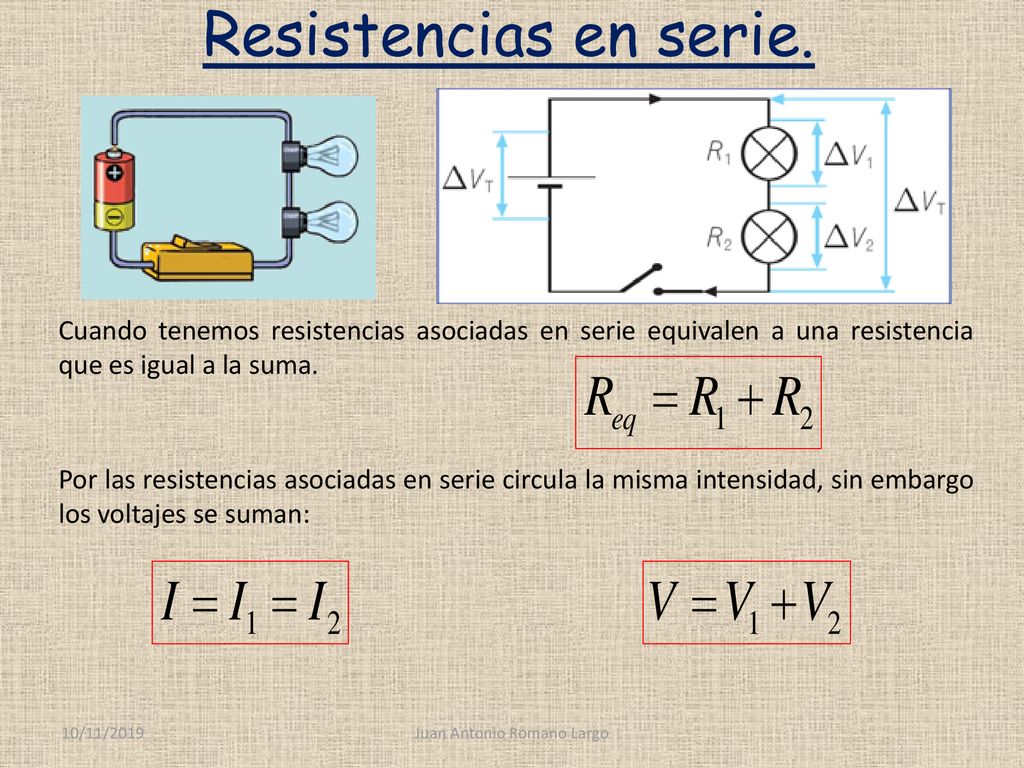

Resistencias en serie. Cuando tenemos resistencias asociadas en serie equivalen a una resistencia que es igual a la suma. Por las resistencias asociadas en serie circula la misma intensidad, sin embargo los voltajes se suman: 10/11/2019 Juan Antonio Romano Largo

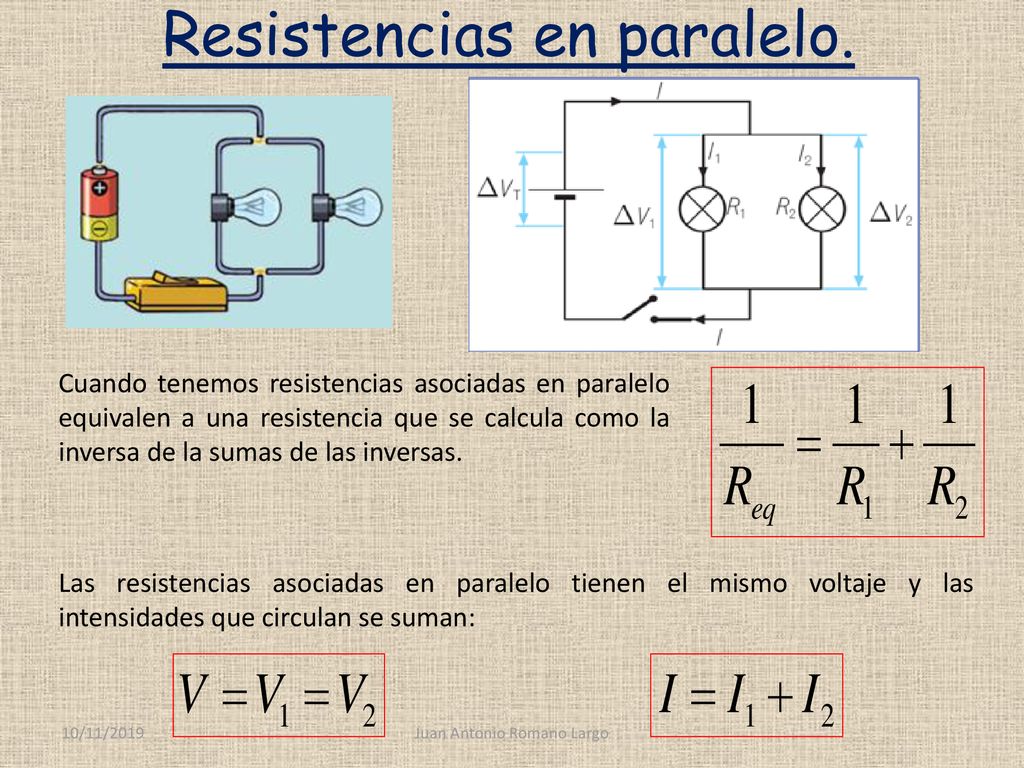

8 Resistencias en paralelo.
Cuando tenemos resistencias asociadas en paralelo equivalen a una resistencia que se calcula como la inversa de la sumas de las inversas. Las resistencias asociadas en paralelo tienen el mismo voltaje y las intensidades que circulan se suman: 10/11/2019 Juan Antonio Romano Largo

9 Juan Antonio Romano Largo

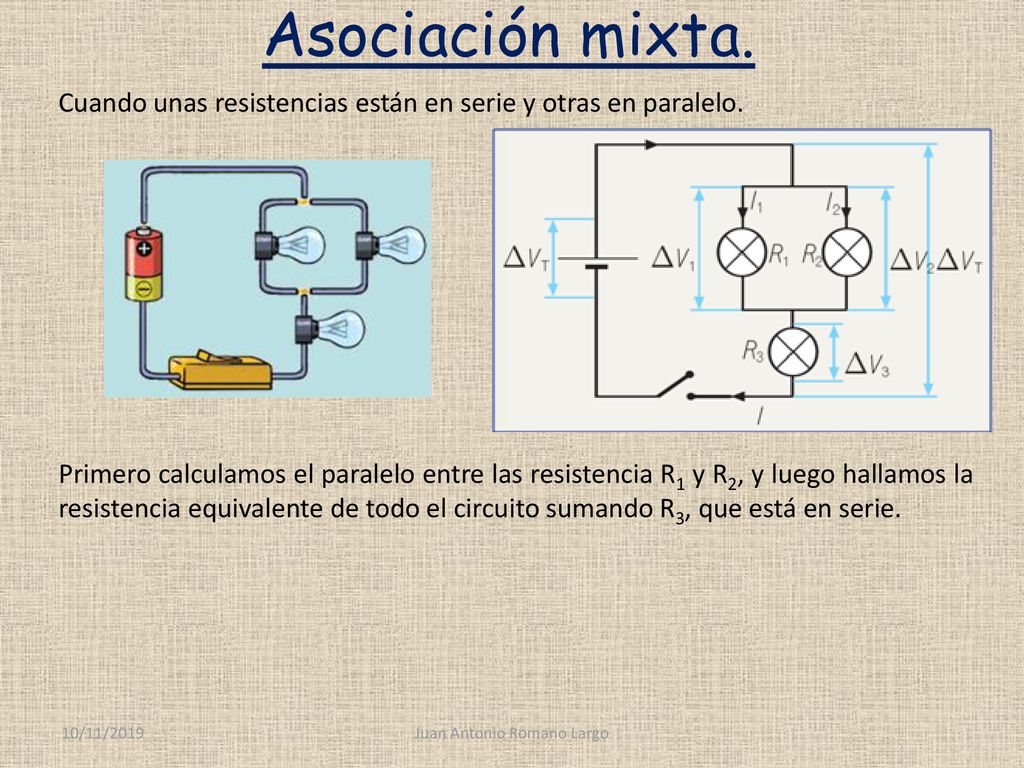

Asociación mixta. Cuando unas resistencias están en serie y otras en paralelo. Primero calculamos el paralelo entre las resistencia R1 y R2, y luego hallamos la resistencia equivalente de todo el circuito sumando R3, que está en serie. 10/11/2019 Juan Antonio Romano Largo

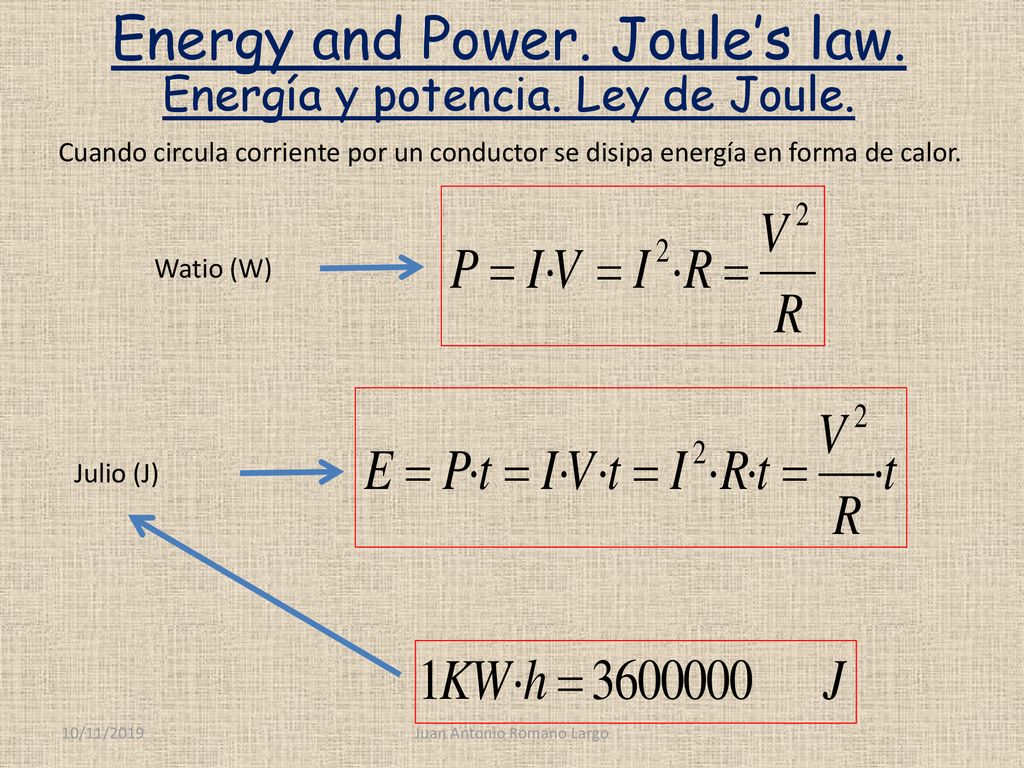

10 Energy and Power. Joule’s law. Energía y potencia. Ley de Joule.
Cuando circula corriente por un conductor se disipa energía en forma de calor. Watio (W) Julio (J) 10/11/2019 Juan Antonio Romano Largo

11 Juan Antonio Romano Largo
Electronic components and devices. Componentes y dispositivos elctrónicos. Componentes pasivos: Resistencia fija: Fabricadas de carbón y recubiertas de aislante. Resistencia variable o potenciómetro: Al girar un eje va variando su valor desde cero hasta un valor máximo. Termistor: La resistencia varía con la temperatura. PTC y NTC. Fotorresistor: La resistencia varía con la luz. LDR. Condensador: Se utilizan para almacenar carga eléctrica. Su capacidad se mide en el sistema internacional en Faradios (F). Componentes activos: Diodo: Permite el paso de la corriente en un sentido y lo impide en el sentido contrario. Led: Es un tipo especial de diodo capaz de emitir luz. Transistor: Se usa para amplificar señales o como interruptor. 10/11/2019 Juan Antonio Romano Largo
