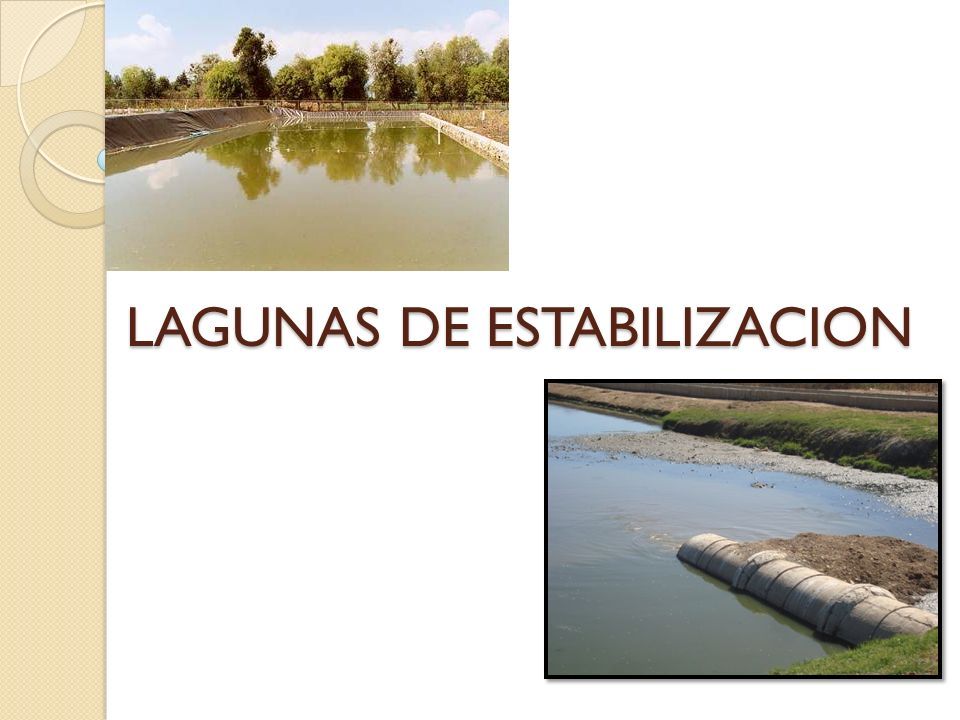

1 LAGUNAS DE ESTABILIZACION

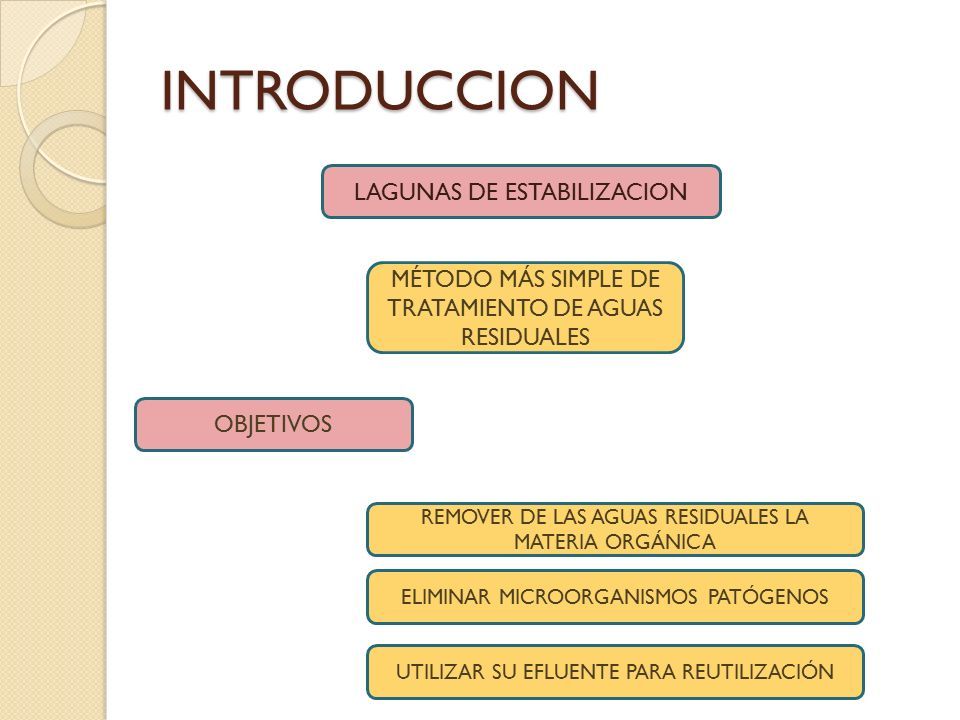

2 INTRODUCCION MÉTODO MÁS SIMPLE DE TRATAMIENTO DE AGUAS RESIDUALES OBJETIVOS REMOVER DE LAS AGUAS RESIDUALES LA MATERIA ORGÁNICA ELIMINAR MICROORGANISMOS PATÓGENOS UTILIZAR SU EFLUENTE PARA REUTILIZACIÓN

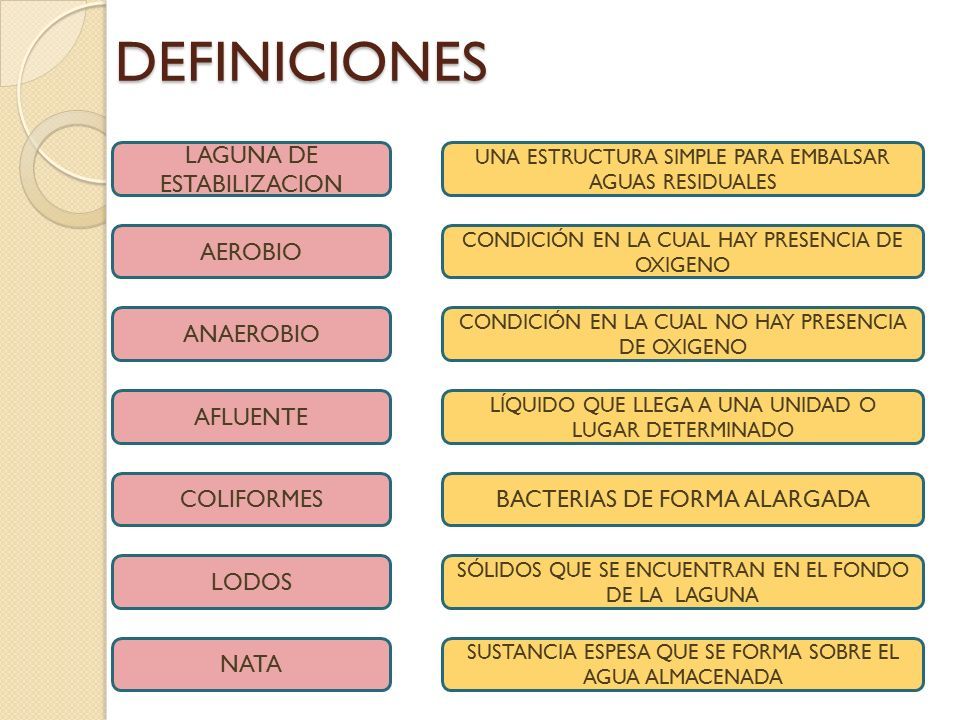

3 DEFINICIONES LAGUNA DE ESTABILIZACION AEROBIO ANAEROBIO AFLUENTE COLIFORMES UNA ESTRUCTURA SIMPLE PARA EMBALSAR AGUAS RESIDUALES BACTERIAS DE FORMA ALARGADA LÍQUIDO QUE LLEGA A UNA UNIDAD O LUGAR DETERMINADO CONDICIÓN EN LA CUAL HAY PRESENCIA DE OXIGENO CONDICIÓN EN LA CUAL NO HAY PRESENCIA DE OXIGENO LODOS SÓLIDOS QUE SE ENCUENTRAN EN EL FONDO DE LA LAGUNA NATA SUSTANCIA ESPESA QUE SE FORMA SOBRE EL AGUA ALMACENADA

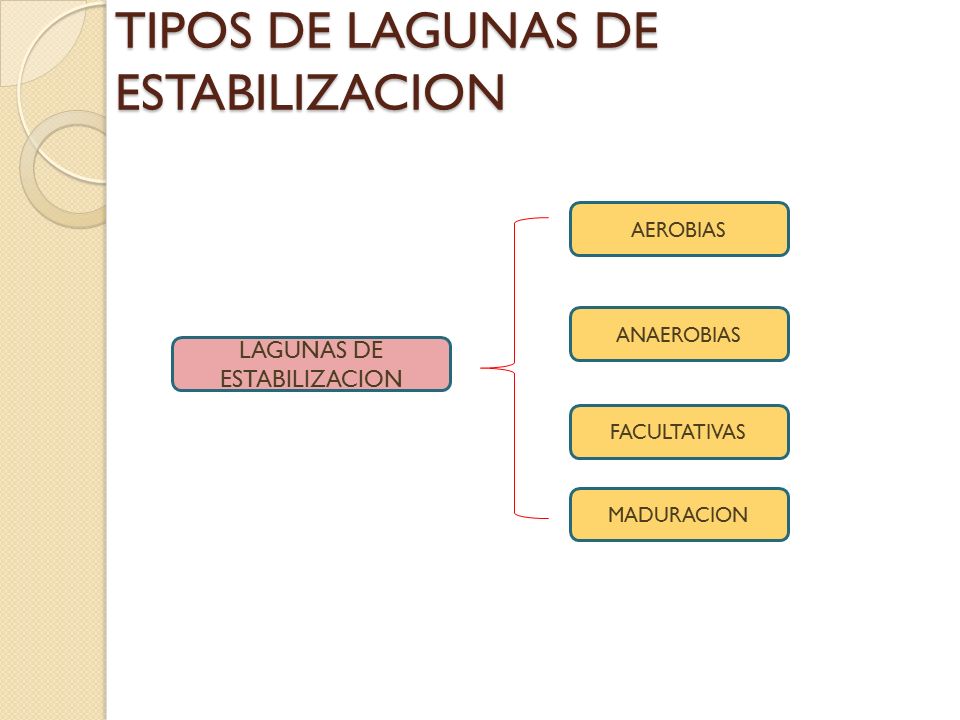

4 TIPOS DE LAGUNAS DE ESTABILIZACION LAGUNAS DE ESTABILIZACION AEROBIAS ANAEROBIAS FACULTATIVAS MADURACION

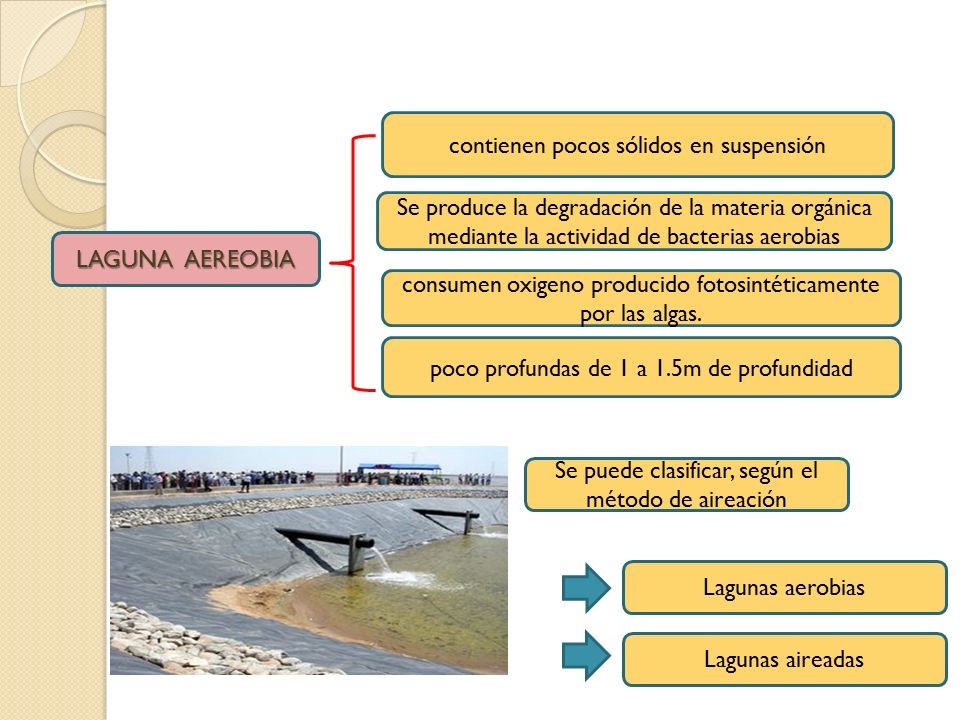

5 LAGUNA AEREOBIA poco profundas de 1 a 1.5m de profundidad contienen pocos sólidos en suspensión Se produce la degradación de la materia orgánica mediante la actividad de bacterias aerobias Se puede clasificar, según el método de aireación Lagunas aerobias Lagunas aireadas consumen oxigeno producido fotosintéticamente por las algas.

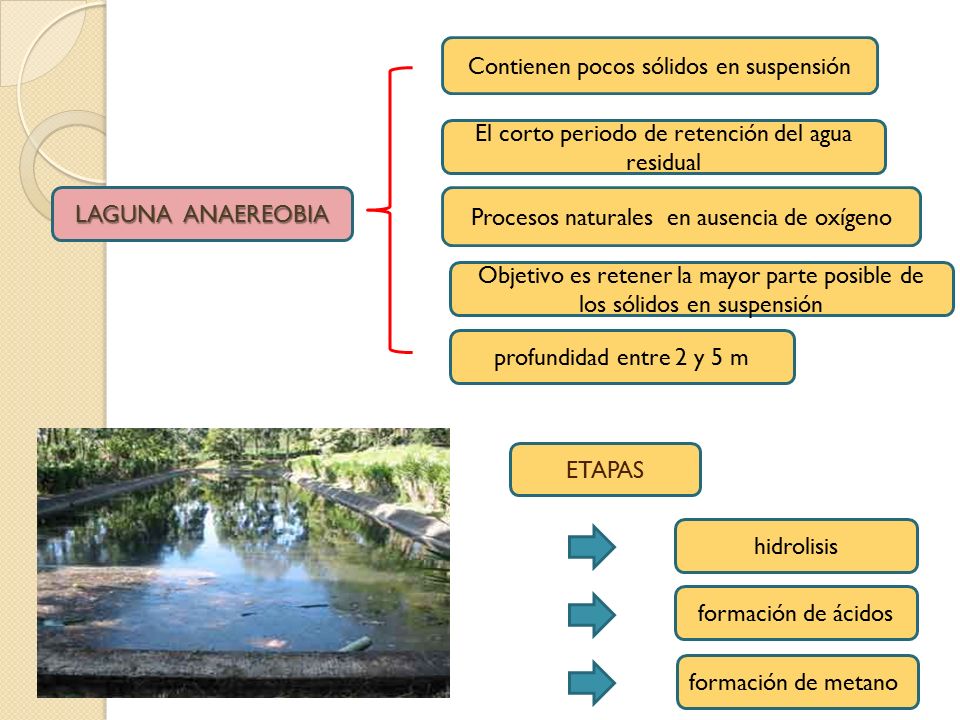

6 LAGUNA ANAEREOBIA Contienen pocos sólidos en suspensión Procesos naturales en ausencia de oxígeno El corto periodo de retención del agua residual Objetivo es retener la mayor parte posible de los sólidos en suspensión ETAPAS hidrolisis formación de ácidos formación de metano profundidad entre 2 y 5 m

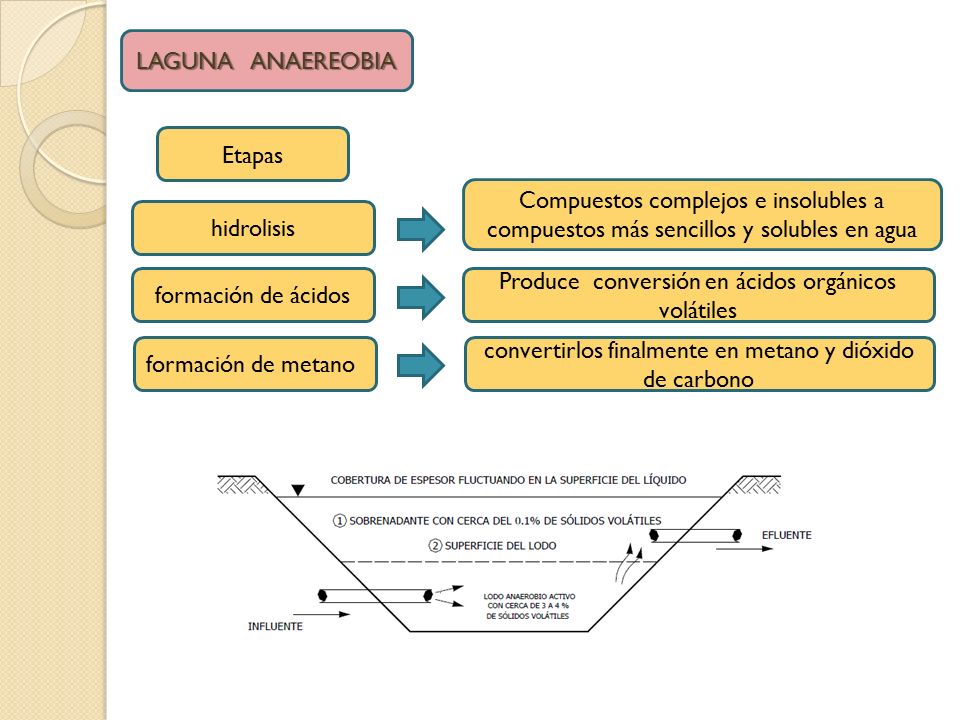

7 LAGUNA ANAEREOBIA Etapas hidrolisis formación de ácidos formación de metano Compuestos complejos e insolubles a compuestos más sencillos y solubles en agua Produce conversión en ácidos orgánicos volátiles convertirlos finalmente en metano y dióxido de carbono

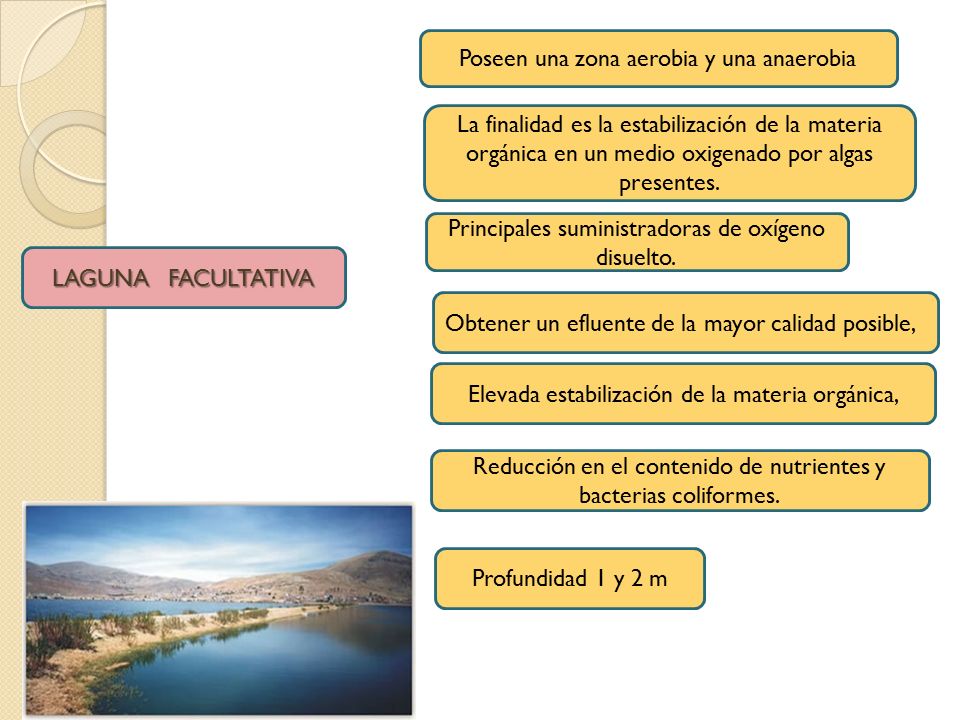

8 LAGUNA FACULTATIVA Poseen una zona aerobia y una anaerobia La finalidad es la estabilización de la materia orgánica en un medio oxigenado por algas presentes. Principales suministradoras de oxígeno disuelto. Obtener un efluente de la mayor calidad posible, Elevada estabilización de la materia orgánica, Reducción en el contenido de nutrientes y bacterias coliformes. Profundidad 1 y 2 m

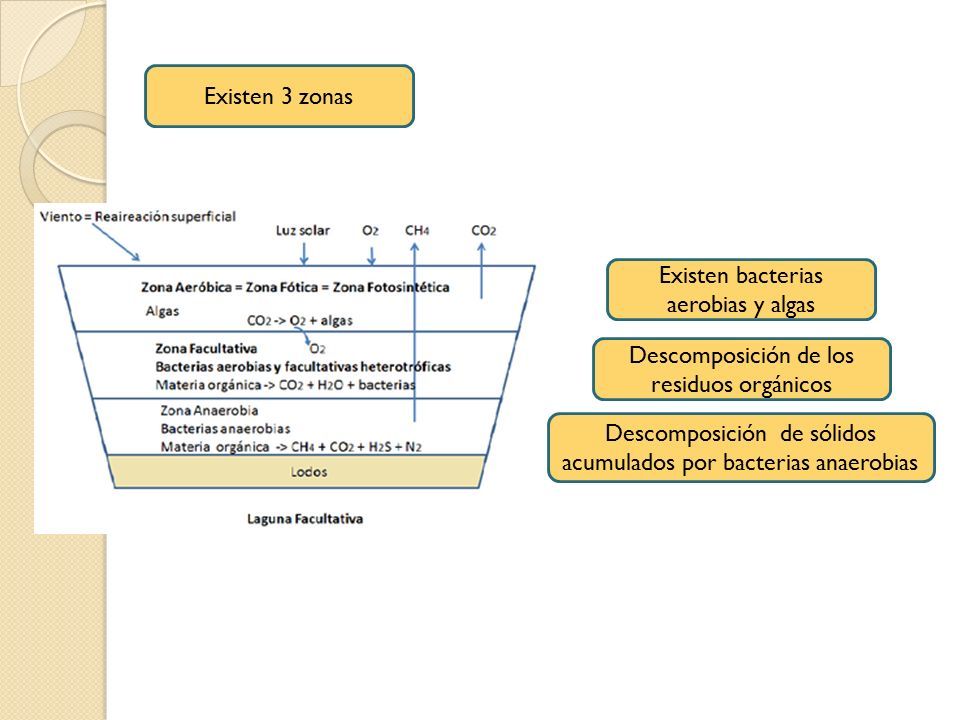

9 Existen 3 zonas Existen bacterias aerobias y algas Descomposición de sólidos acumulados por bacterias anaerobias Descomposición de los residuos orgánicos

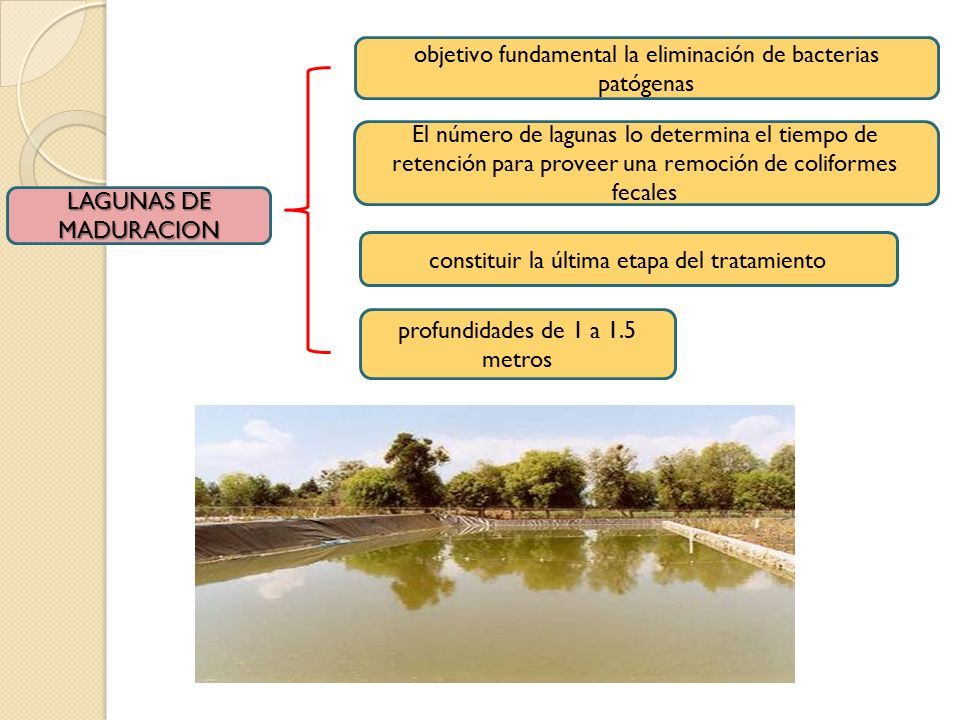

10 LAGUNAS DE MADURACION objetivo fundamental la eliminación de bacterias patógenas constituir la última etapa del tratamiento El número de lagunas lo determina el tiempo de retención para proveer una remoción de coliformes fecales profundidades de 1 a 1.5 metros

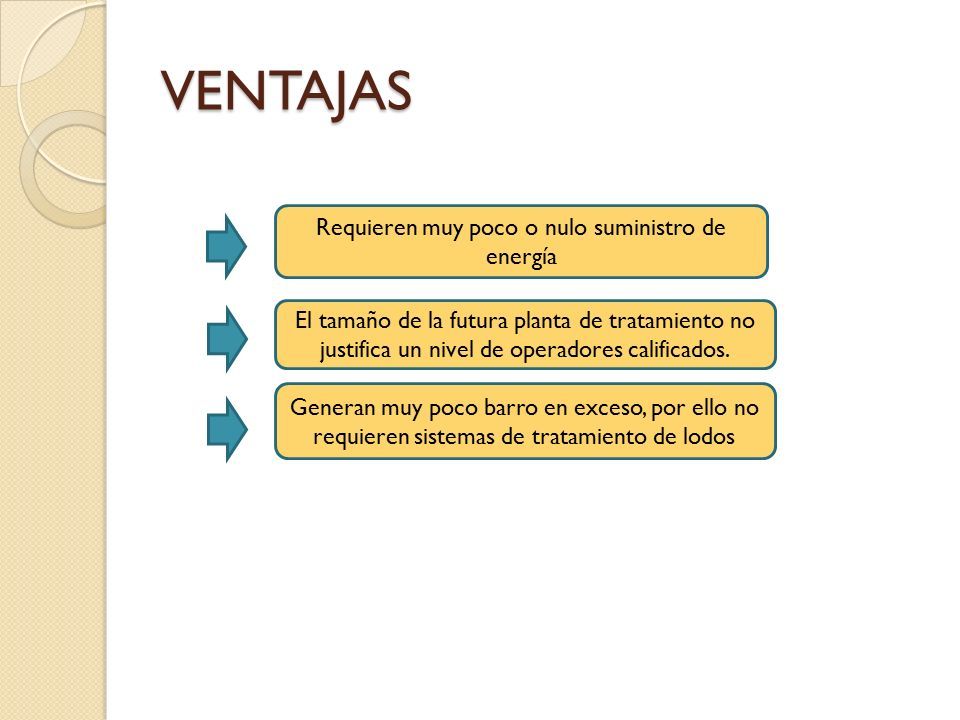

11 VENTAJAS Requieren muy poco o nulo suministro de energía El tamaño de la futura planta de tratamiento no justifica un nivel de operadores calificados. Generan muy poco barro en exceso, por ello no requieren sistemas de tratamiento de lodos

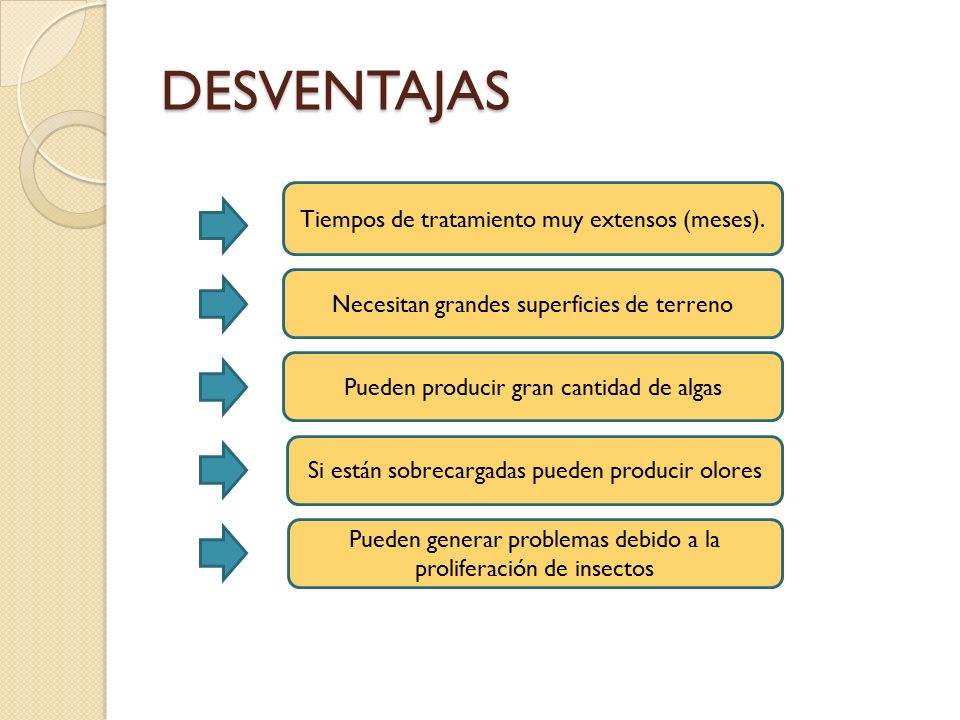

12 DESVENTAJAS Tiempos de tratamiento muy extensos (meses). Necesitan grandes superficies de terreno Pueden producir gran cantidad de algas Si están sobrecargadas pueden producir olores Pueden generar problemas debido a la proliferación de insectos

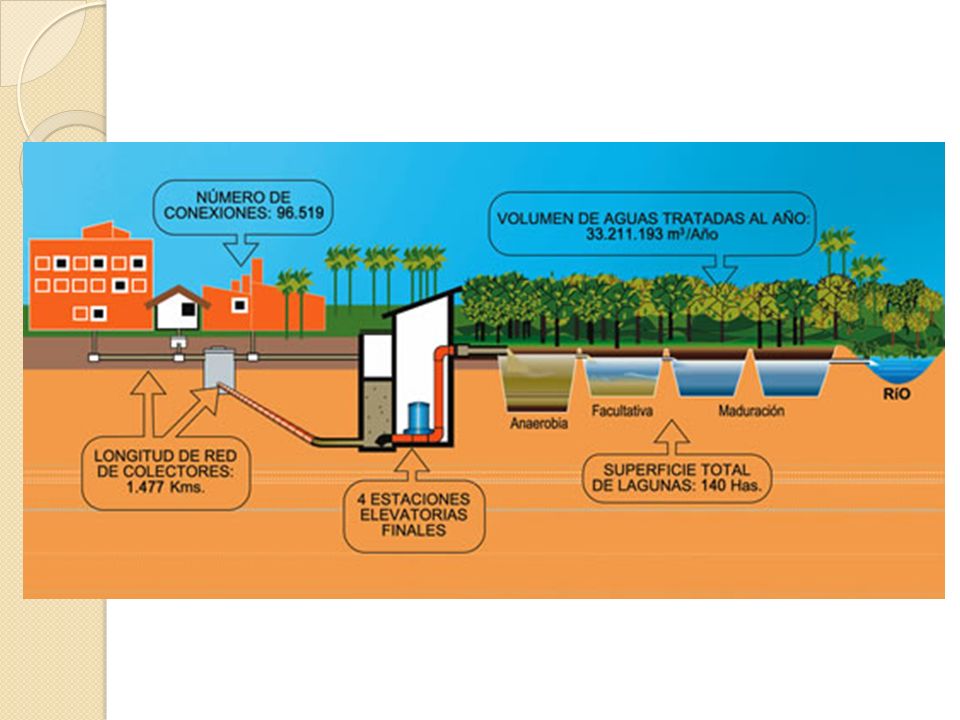

13

14 DISEÑO DE LAS LAGUNAS DE ESTABILIZACION TIEMPO DE RETENCION HIDRAULICA VOLUMEN EFECTIVO ES EL TIEMPO QUE TEÓRICAMENTE PASA EL AGUA DENTRO EL SISTEMA DE TRATAMIENTO BIOLOGICO Y QUE SE UTILIZA EN EL DISEÑO. ES EL VOLUMEN DONDE SE REALIZA EFECTIVAMENTE EL TRATAMIENTO BIOLOGICO

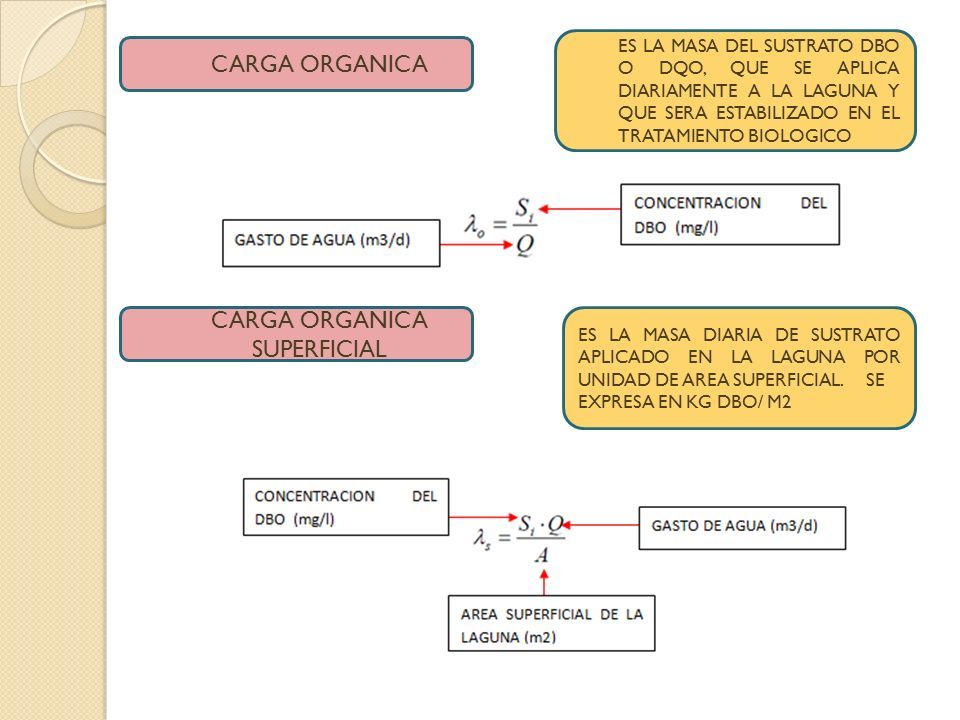

15 CARGA ORGANICA CARGA ORGANICA SUPERFICIAL ES LA MASA DEL SUSTRATO DBO O DQO, QUE SE APLICA DIARIAMENTE A LA LAGUNA Y QUE SERA ESTABILIZADO EN EL TRATAMIENTO BIOLOGICO ES LA MASA DIARIA DE SUSTRATO APLICADO EN LA LAGUNA POR UNIDAD DE AREA SUPERFICIAL. SE EXPRESA EN KG DBO/ M2

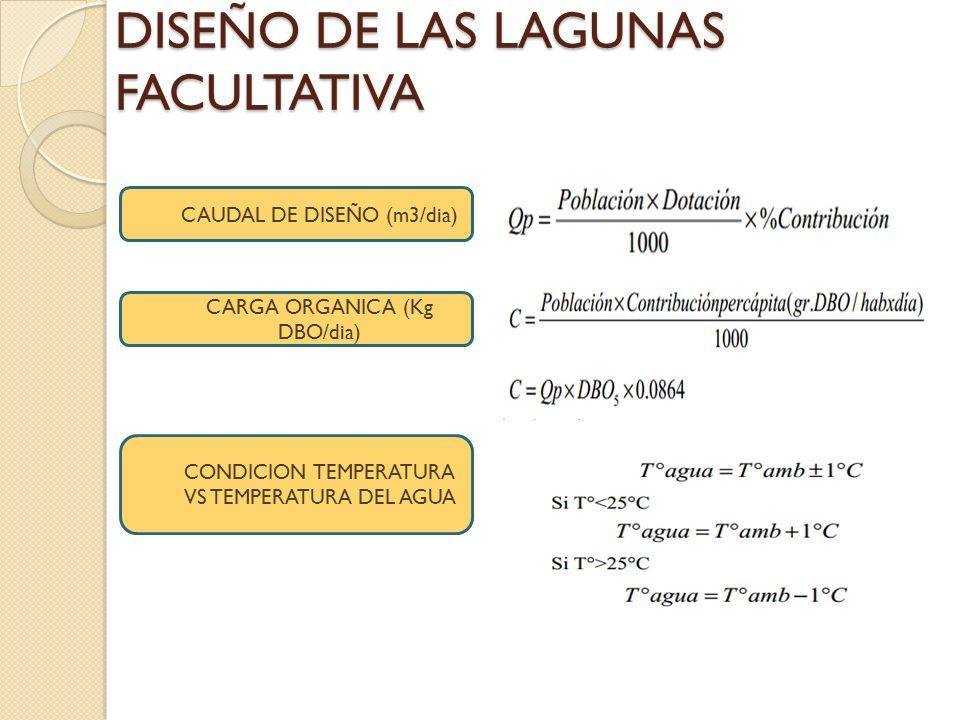

16 CAUDAL DE DISEÑO (m3/dia) DISEÑO DE LAS LAGUNAS FACULTATIVA CARGA ORGANICA (Kg DBO/dia) CONDICION TEMPERATURA VS TEMPERATURA DEL AGUA

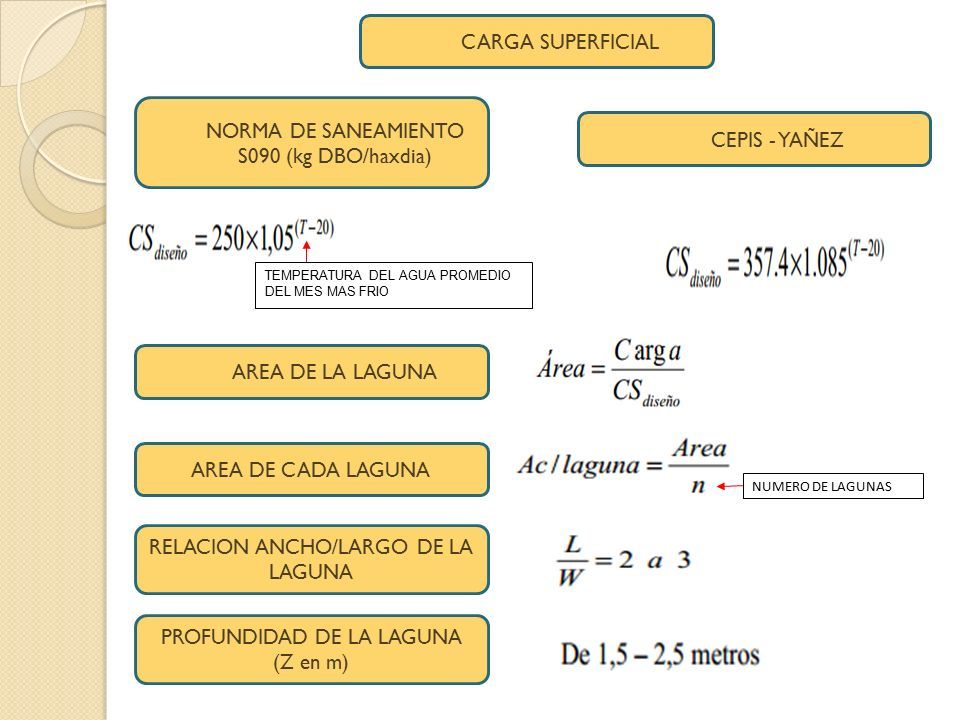

17 CARGA SUPERFICIAL NORMA DE SANEAMIENTO S090 (kg DBO/haxdia) CEPIS - YAÑEZ TEMPERATURA DEL AGUA PROMEDIO DEL MES MAS FRIO AREA DE LA LAGUNA AREA DE CADA LAGUNA NUMERO DE LAGUNAS RELACION ANCHO/LARGO DE LA LAGUNA PROFUNDIDAD DE LA LAGUNA (Z en m)

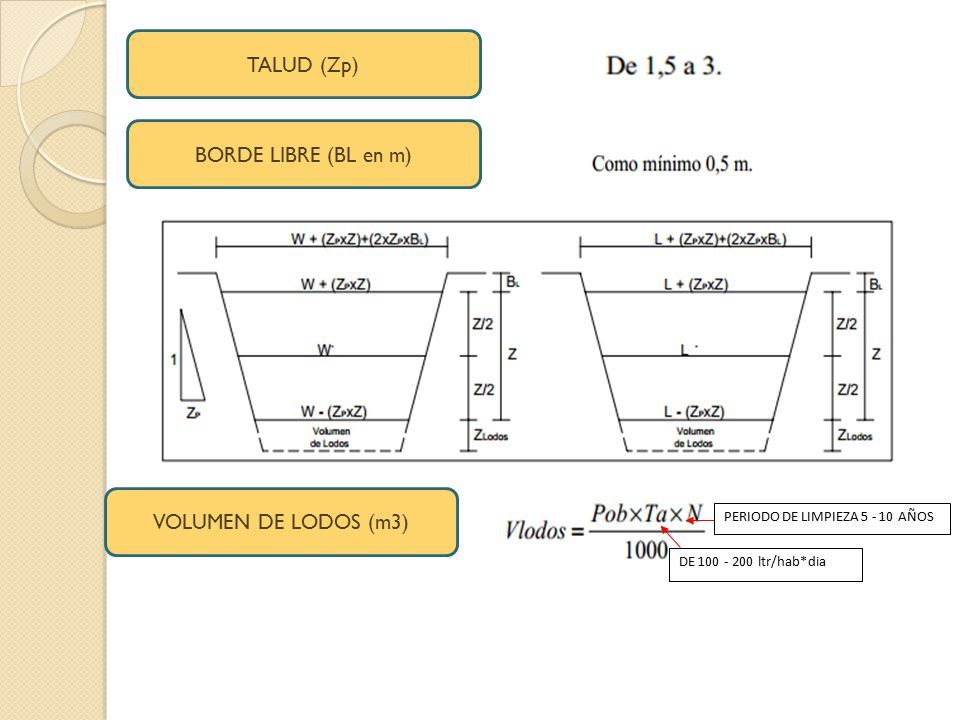

18 TALUD (Zp) BORDE LIBRE (BL en m) VOLUMEN DE LODOS (m3) DE 100 - 200 ltr/hab*dia PERIODO DE LIMPIEZA 5 - 10 AÑOS

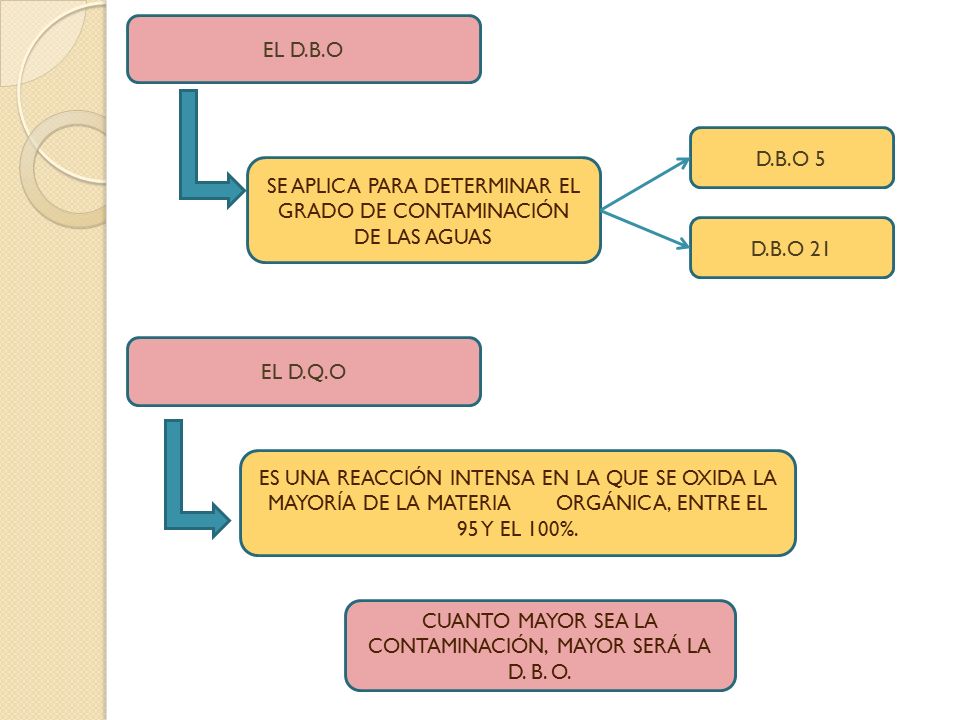

19 EL D.B.O SE APLICA PARA DETERMINAR EL GRADO DE CONTAMINACIÓN DE LAS AGUAS D.B.O 5 D.B.O 21 EL D.Q.O ES UNA REACCIÓN INTENSA EN LA QUE SE OXIDA LA MAYORÍA DE LA MATERIA ORGÁNICA, ENTRE EL 95 Y EL 100%. CUANTO MAYOR SEA LA CONTAMINACIÓN, MAYOR SERÁ LA D. B. O.

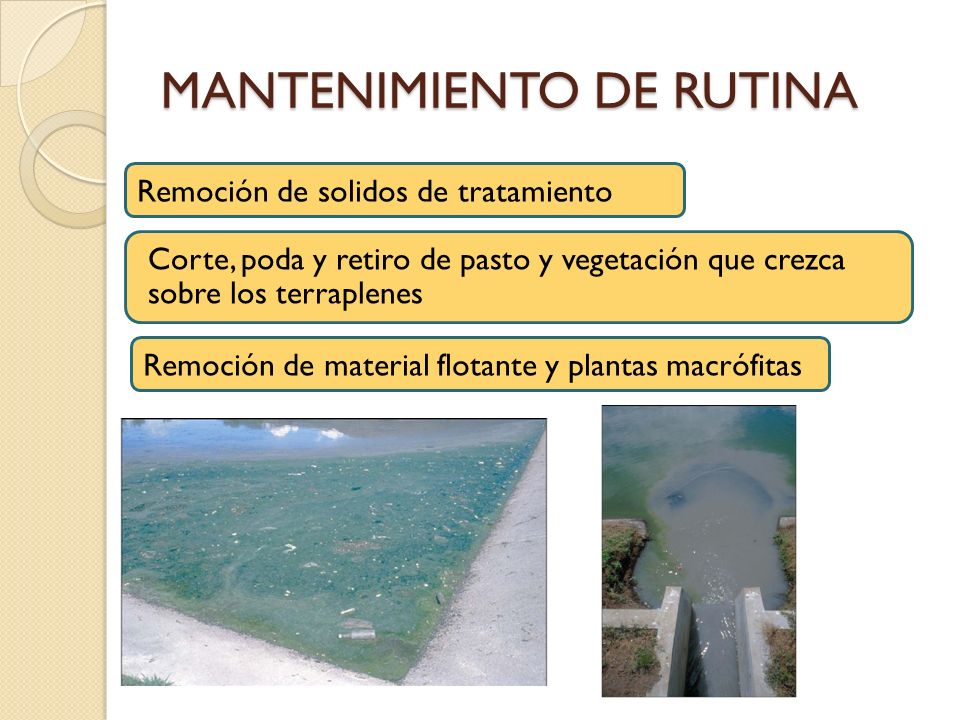

20 MANTENIMIENTO DE RUTINA Remoción de solidos de tratamiento Corte, poda y retiro de pasto y vegetación que crezca sobre los terraplenes Remoción de material flotante y plantas macrófitas

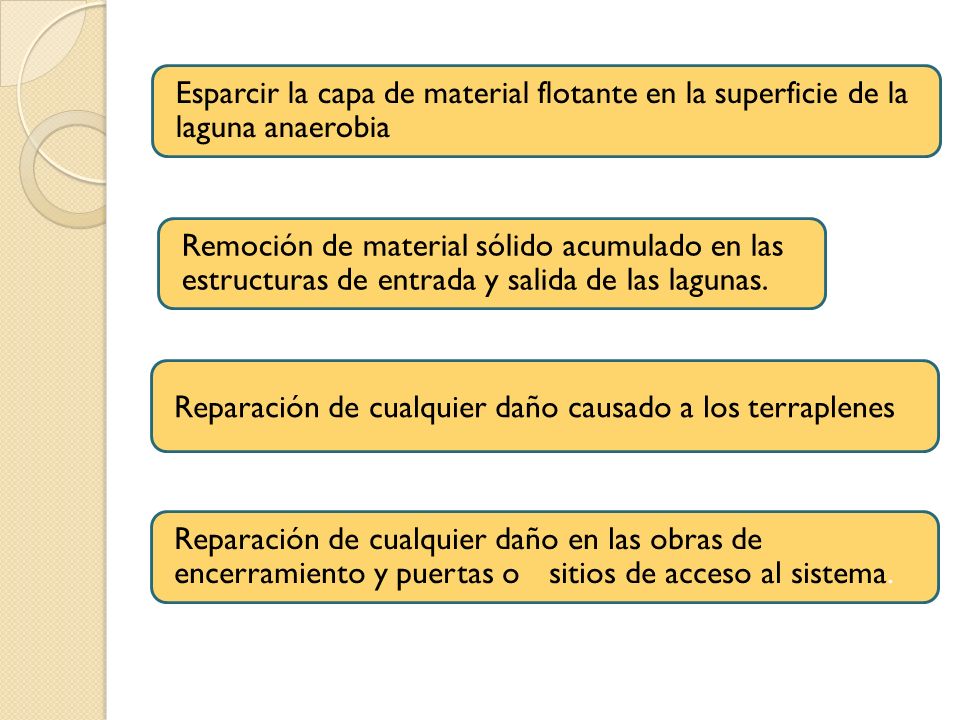

21 Reparación de cualquier daño causado a los terraplenes Reparación de cualquier daño en las obras de encerramiento y puertas o sitios de acceso al sistema. Esparcir la capa de material flotante en la superficie de la laguna anaerobia Remoción de material sólido acumulado en las estructuras de entrada y salida de las lagunas.

22 LAGUNAS PRIMARIAS TRATAMIENTO MEDIANTE MILES DE BACTERIAS PERMANECEN 16 DIAS EN LA LAGUNA

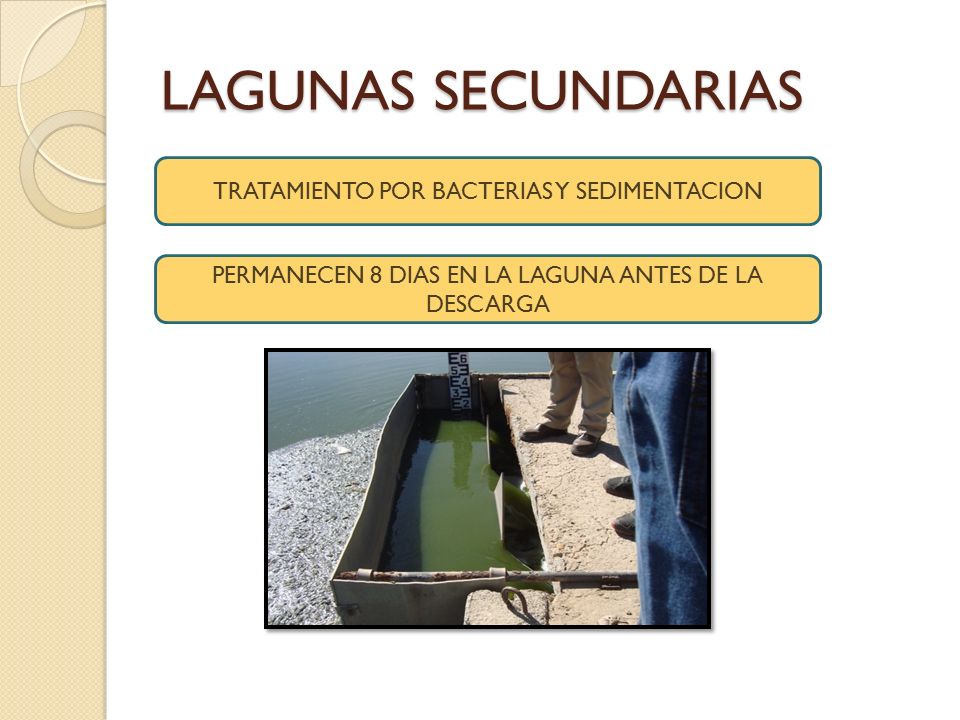

23 LAGUNAS SECUNDARIAS TRATAMIENTO POR BACTERIAS Y SEDIMENTACION PERMANECEN 8 DIAS EN LA LAGUNA ANTES DE LA DESCARGA

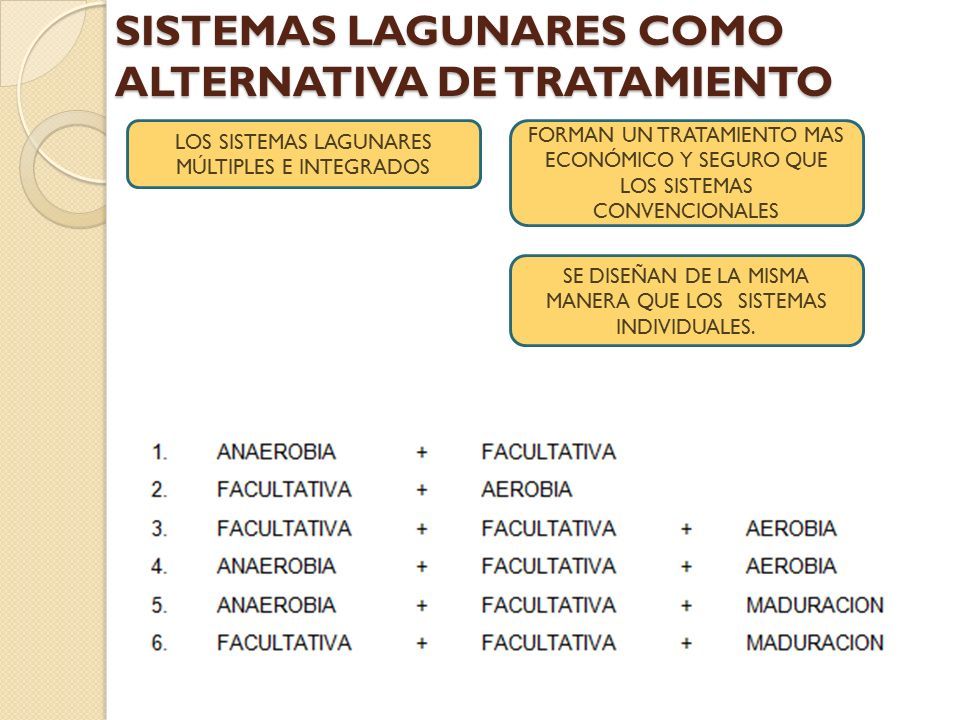

24 SISTEMAS LAGUNARES COMO ALTERNATIVA DE TRATAMIENTO LOS SISTEMAS LAGUNARES MÚLTIPLES E INTEGRADOS FORMAN UN TRATAMIENTO MAS ECONÓMICO Y SEGURO QUE LOS SISTEMAS CONVENCIONALES SE DISEÑAN DE LA MISMA MANERA QUE LOS SISTEMAS INDIVIDUALES.

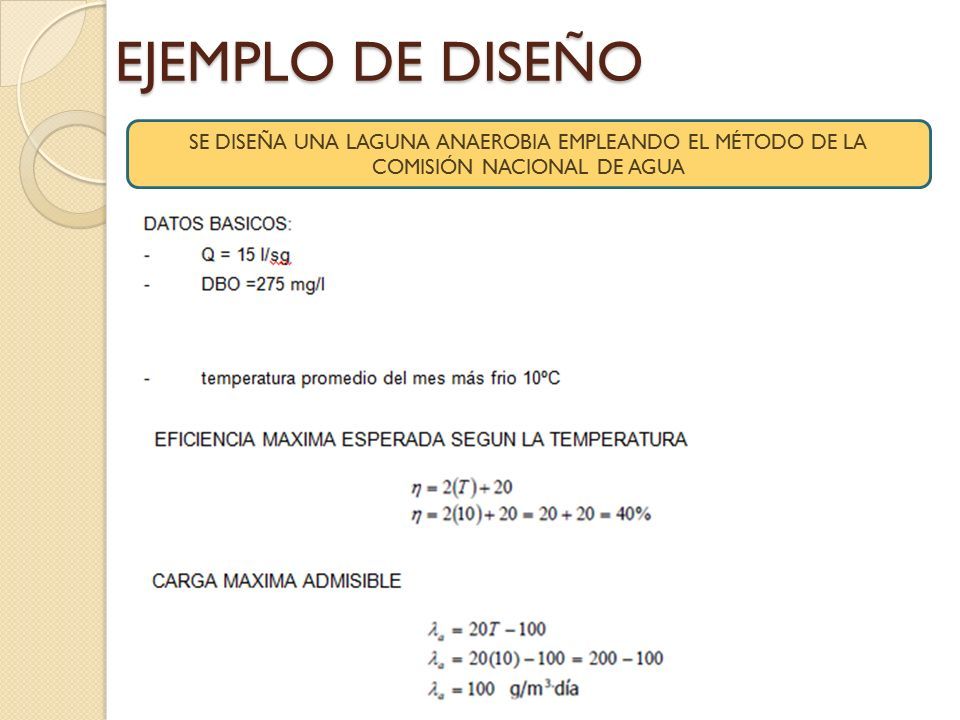

25 EJEMPLO DE DISEÑO SE DISEÑA UNA LAGUNA ANAEROBIA EMPLEANDO EL MÉTODO DE LA COMISIÓN NACIONAL DE AGUA

26

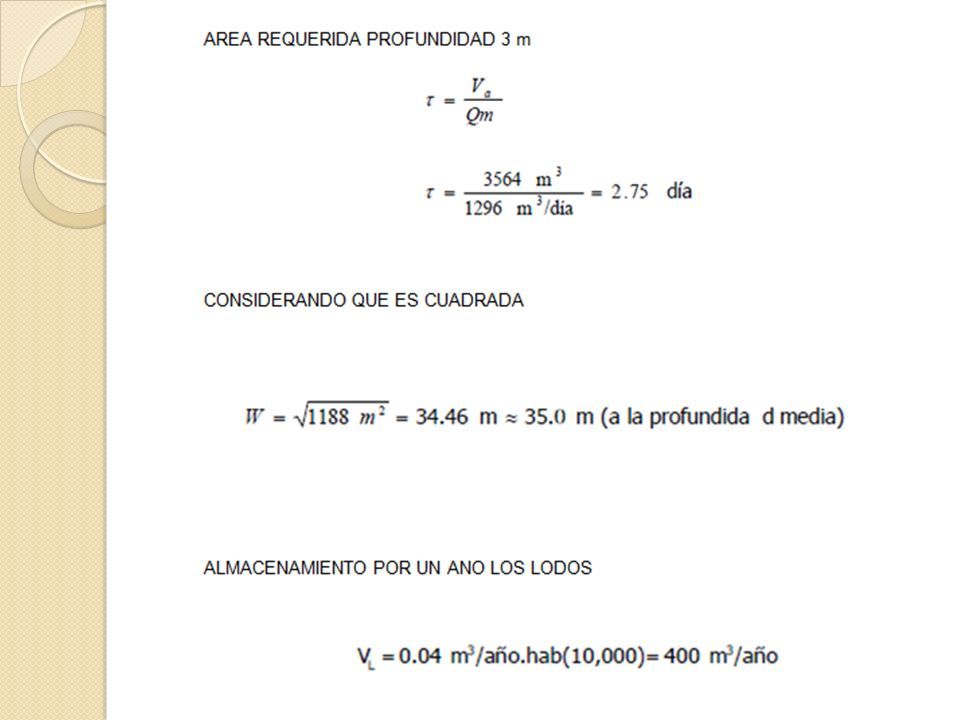

27

28
