1 CARRERA PROFESIONAL DE INGENIERÍA MECÁNICA Y ELÉCTRICA. INFORME PRESENTADO POR : Cruzado Vásquez José Luis y Daniel Álvaro aliaga chavez TEMA : Informe técnico n°4 de sistema de arranque DOCENTE : ing. CICLO : IX

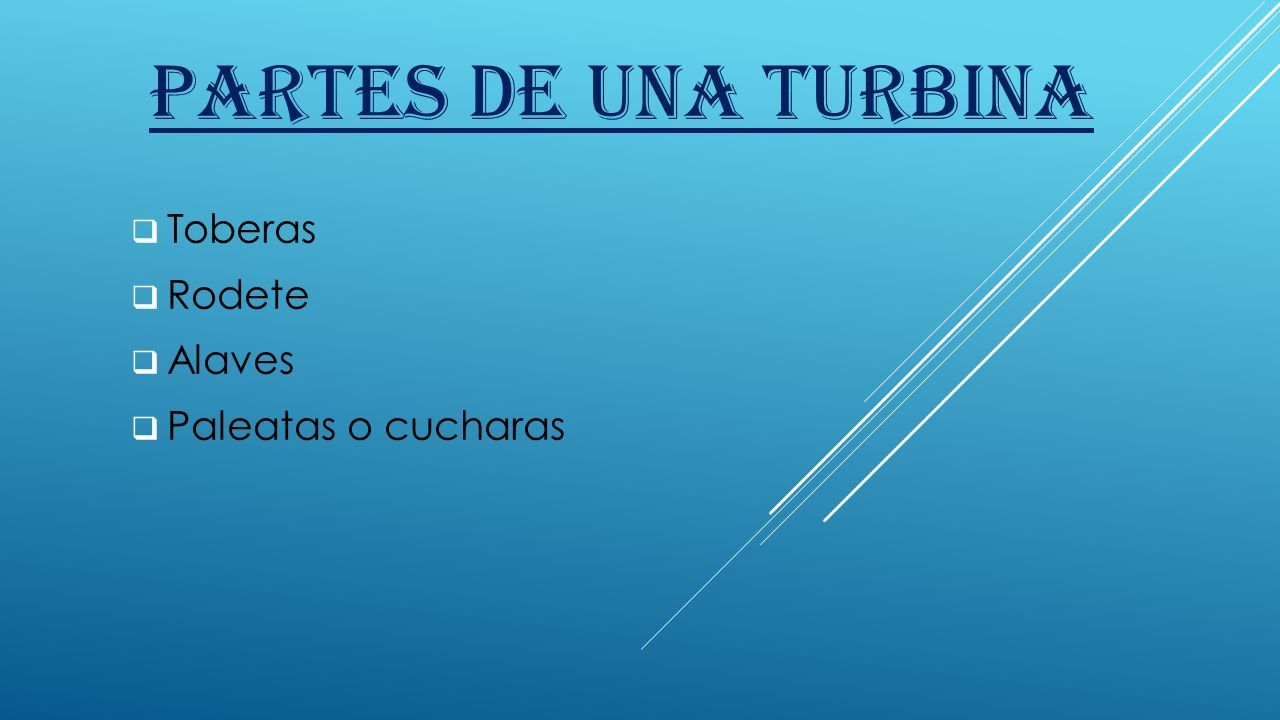

2 PARTES DE UNA TURBINA  Toberas  Rodete  Alaves  Paleatas o cucharas

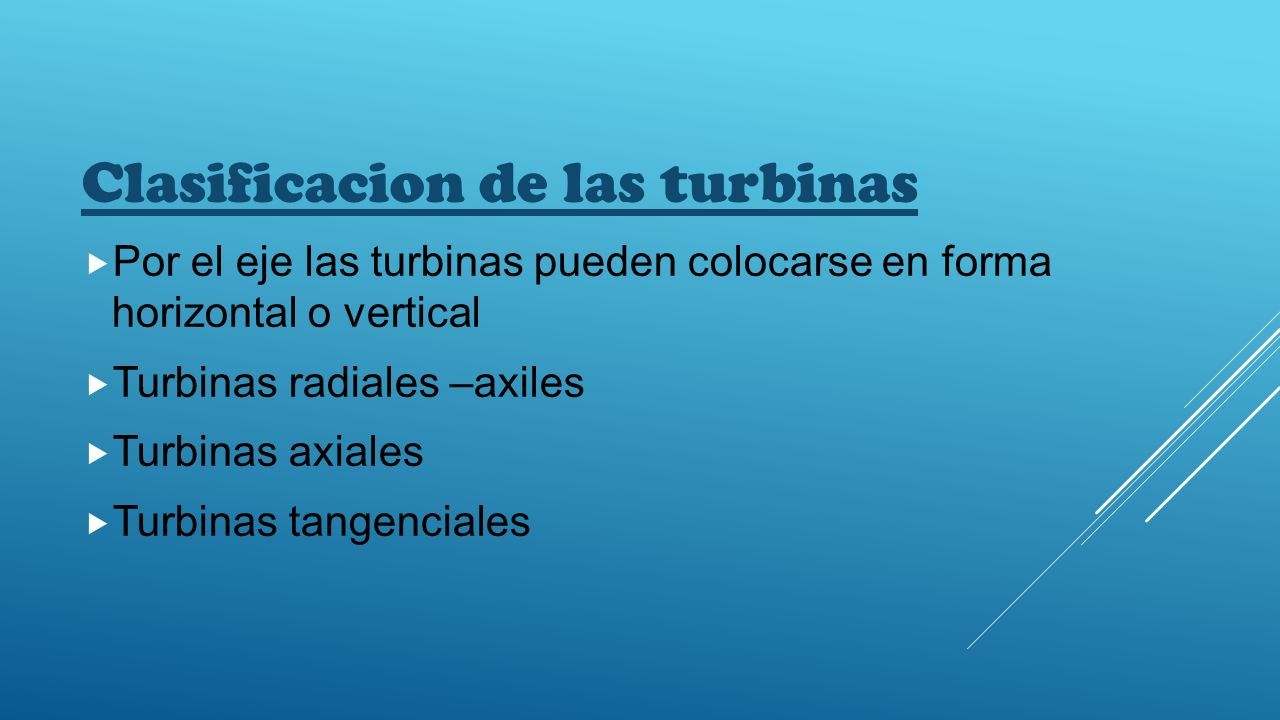

3 Clasificacion de las turbinas  Por el eje las turbinas pueden colocarse en forma horizontal o vertical  Turbinas radiales –axiles  Turbinas axiales  Turbinas tangenciales

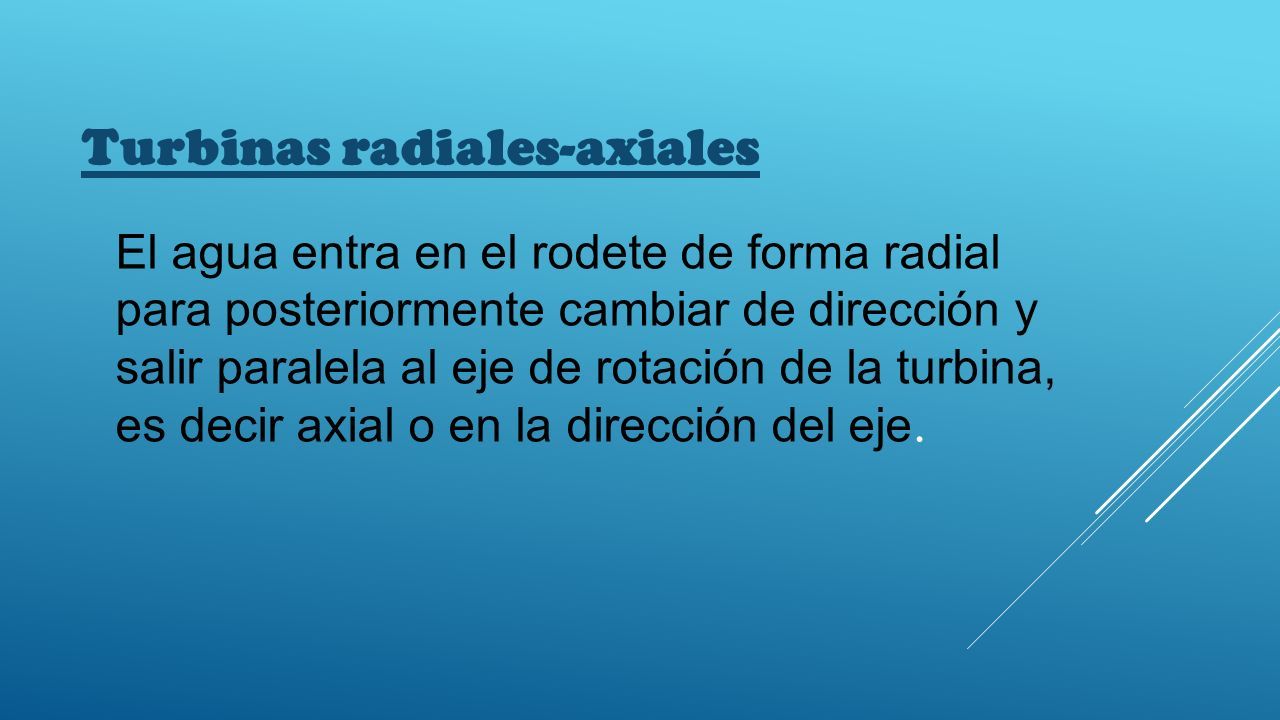

4 El agua entra en el rodete de forma radial para posteriormente cambiar de dirección y salir paralela al eje de rotación de la turbina, es decir axial o en la dirección del eje. Turbinas radiales-axiales

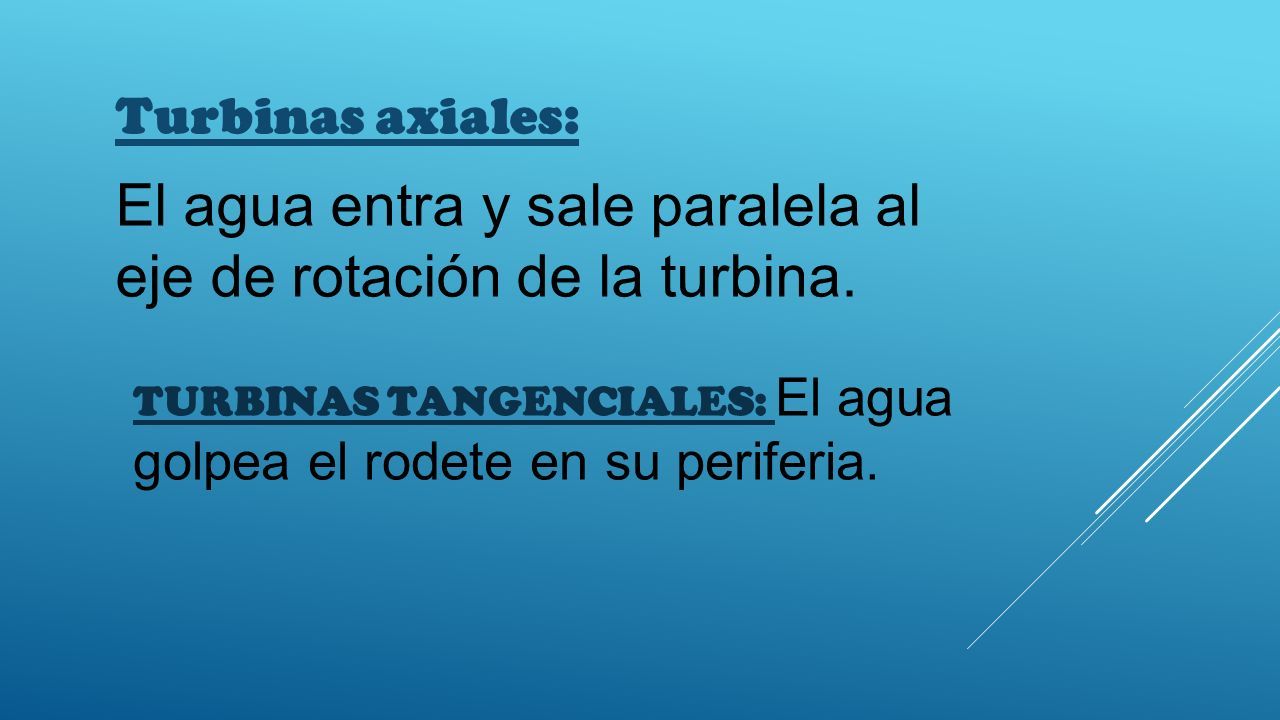

5 TURBINAS TANGENCIALES: El agua golpea el rodete en su periferia. Turbinas axiales: El agua entra y sale paralela al eje de rotación de la turbina.

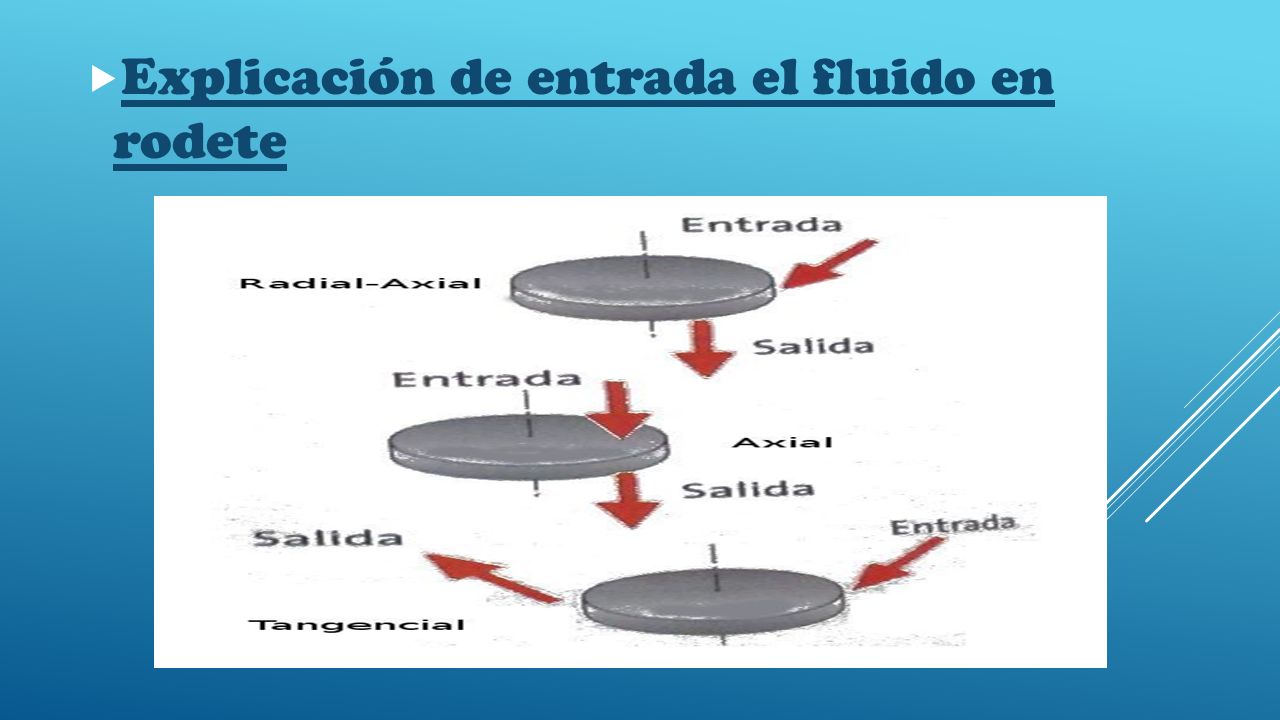

6  Explicación de entrada el fluido en rodete

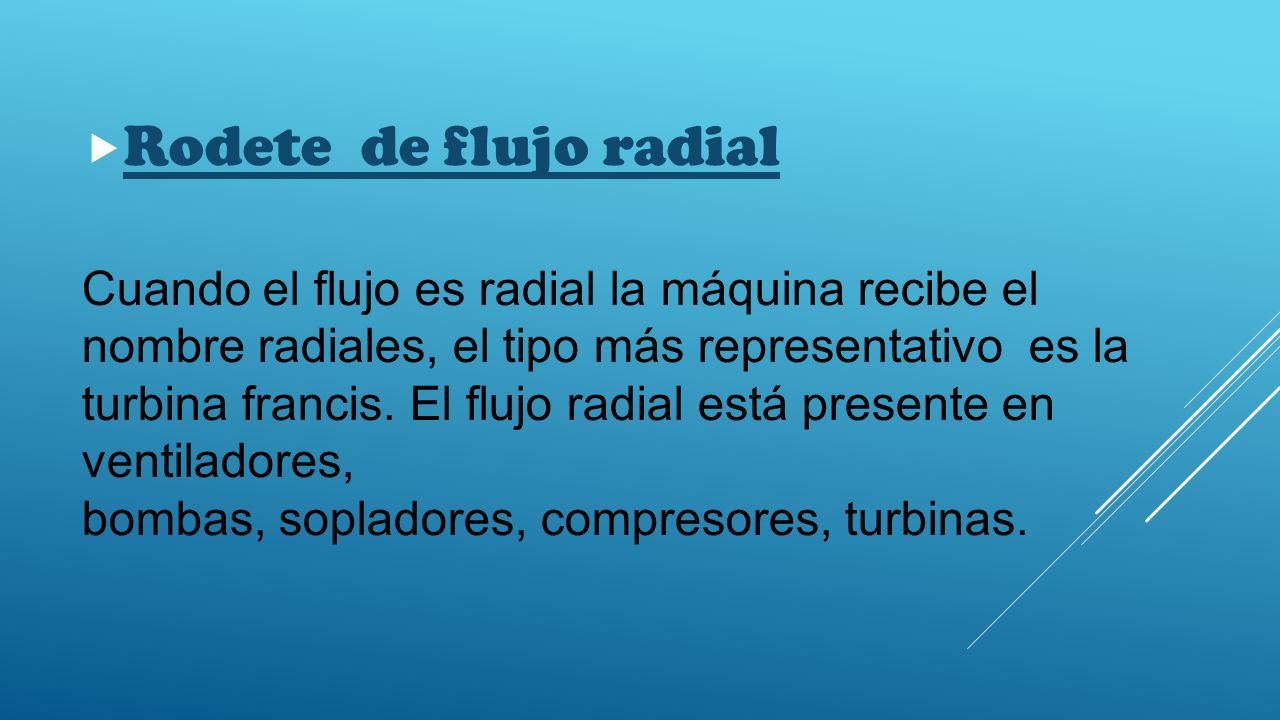

7 Cuando el flujo es radial la máquina recibe el nombre radiales, el tipo más representativo es la turbina francis. El flujo radial está presente en ventiladores, bombas, sopladores, compresores, turbinas.  Rodete de flujo radial

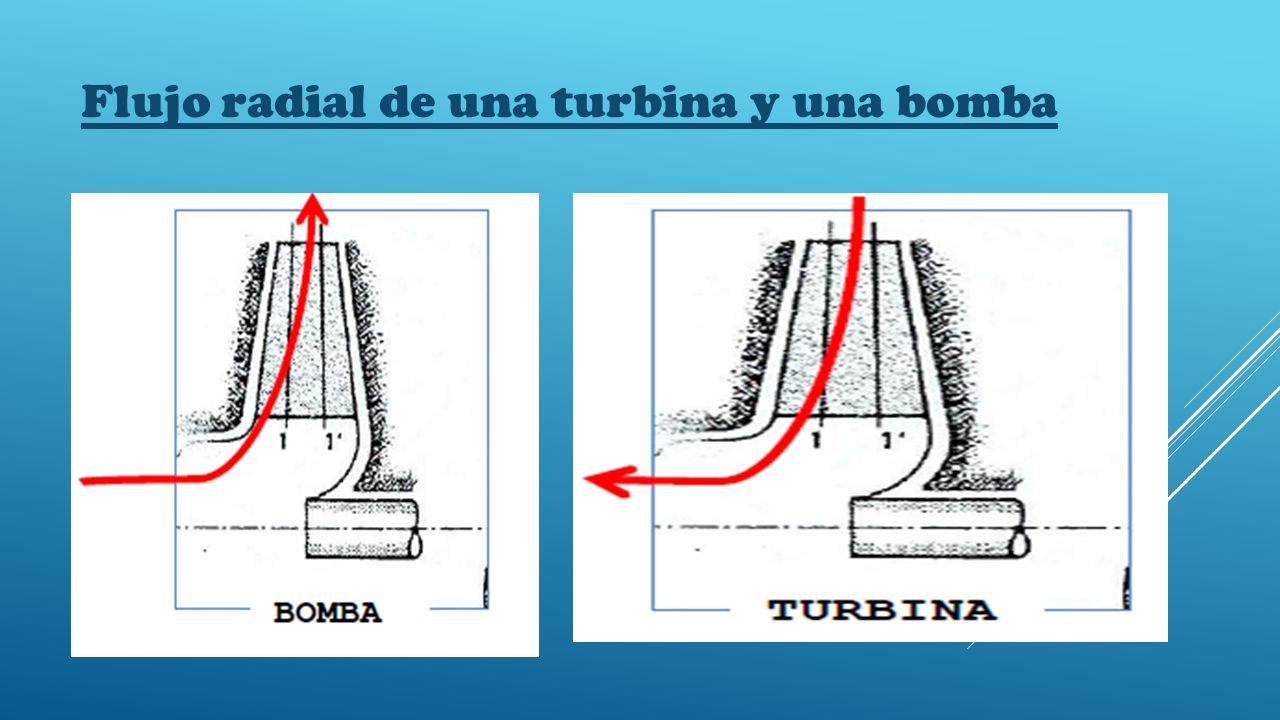

8 Flujo radial de una turbina y una bomba

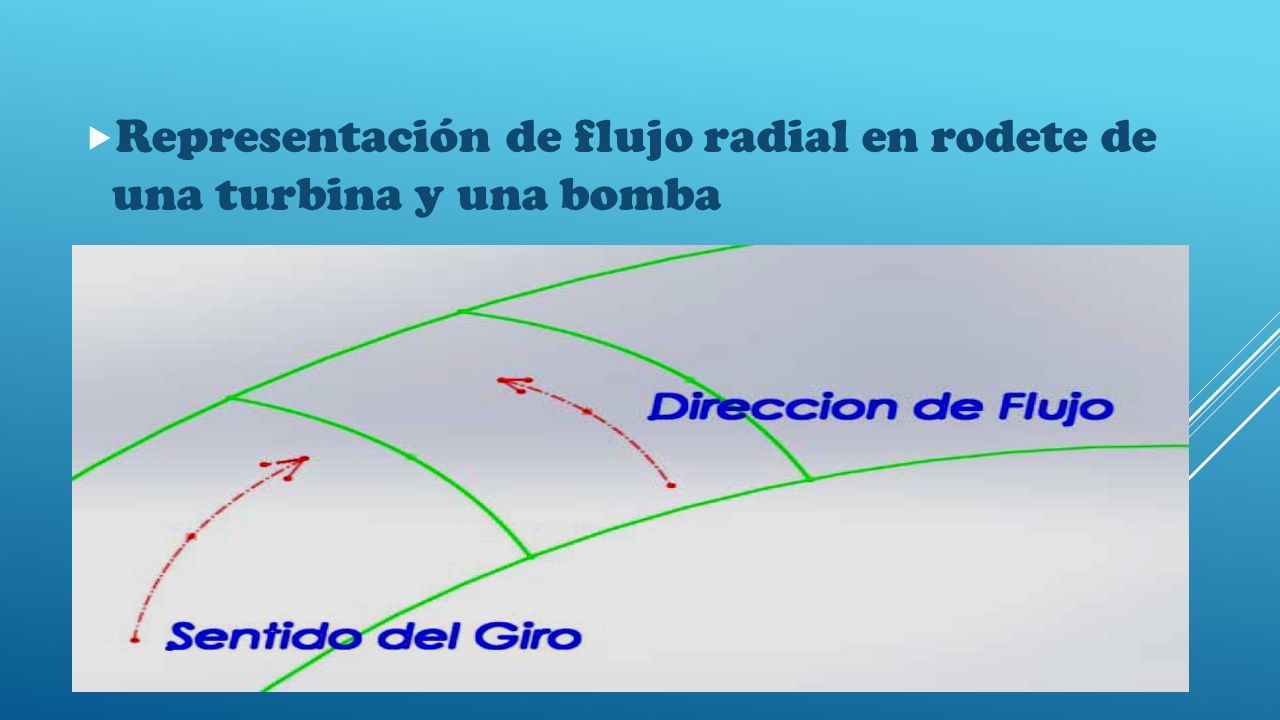

9  Representación de flujo radial en rodete de una turbina y una bomba

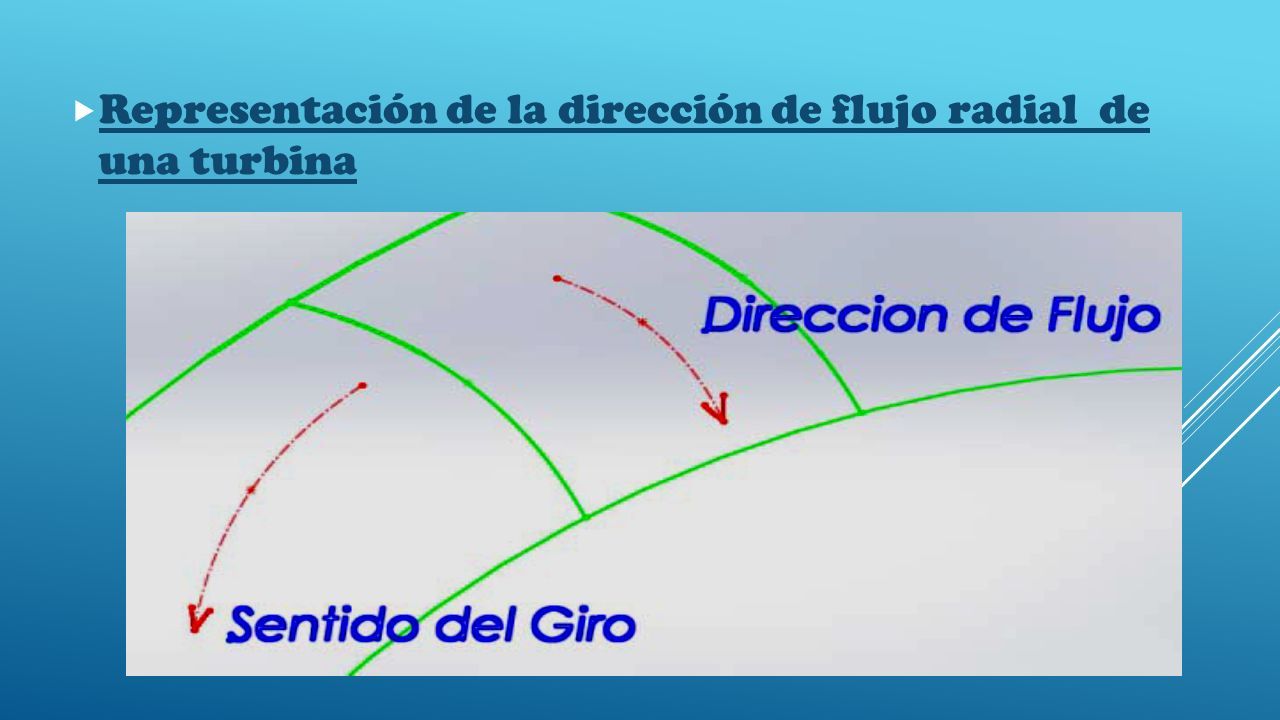

10  Representación de la dirección de flujo radial de una turbina

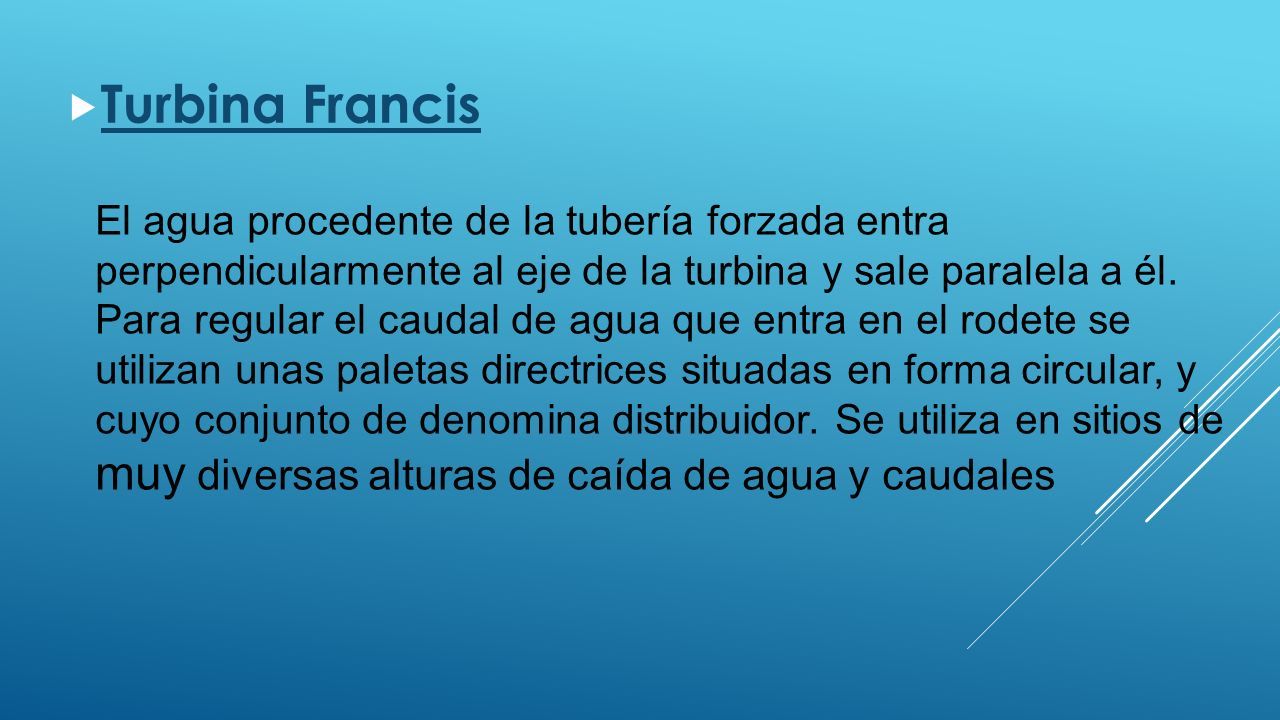

11 El agua procedente de la tubería forzada entra perpendicularmente al eje de la turbina y sale paralela a él. Para regular el caudal de agua que entra en el rodete se utilizan unas paletas directrices situadas en forma circular, y cuyo conjunto de denomina distribuidor. Se utiliza en sitios de muy diversas alturas de caída de agua y caudales  Turbina Francis

12  Turbina francis

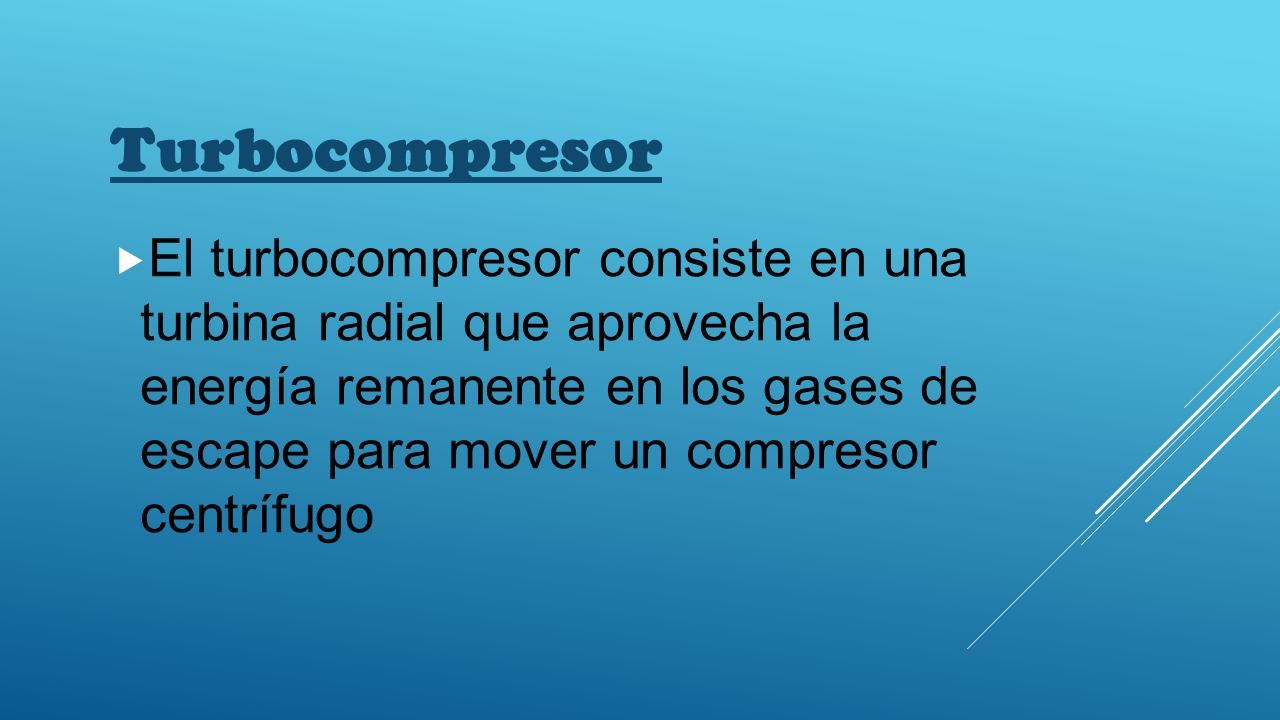

13 Turbocompresor  El turbocompresor consiste en una turbina radial que aprovecha la energía remanente en los gases de escape para mover un compresor centrífugo

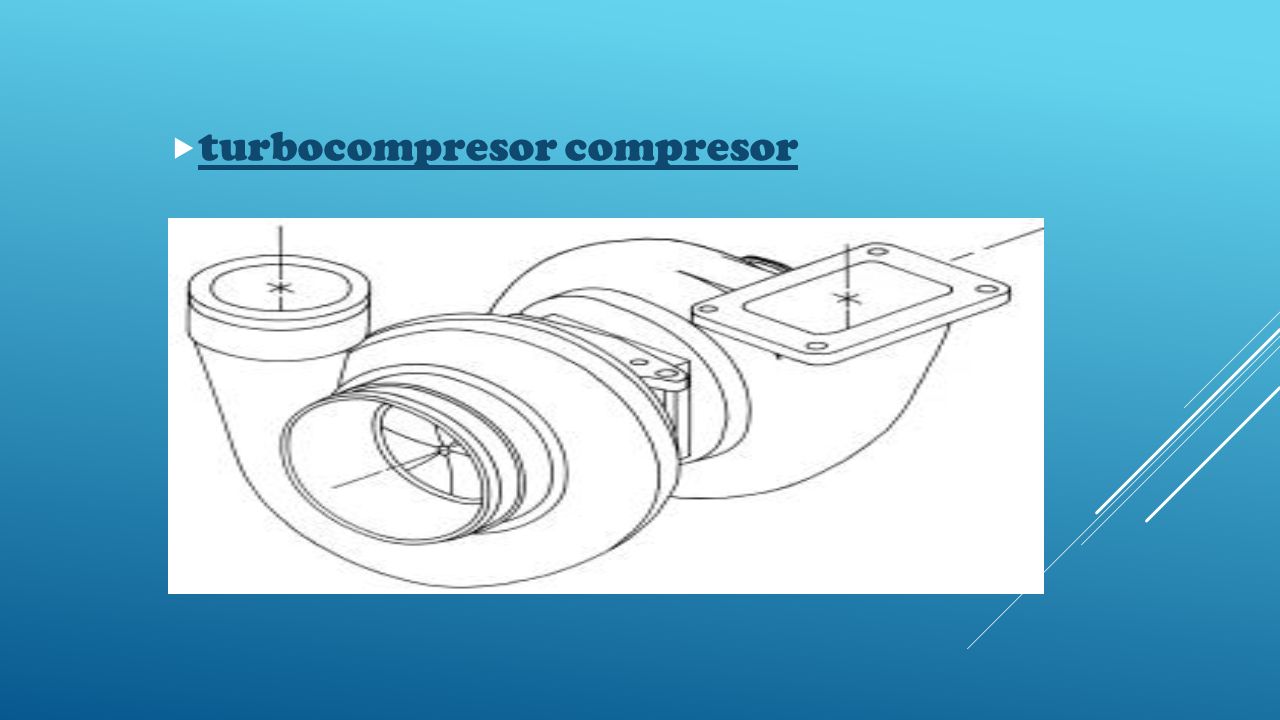

14  turbocompresor compresor
