Sensores capacitivos Capacitor simple: La capacitancia depende del dieléctrico y varía dependiendo del área y la separación.

Presentación del tema: "Sensores capacitivos Capacitor simple: La capacitancia depende del dieléctrico y varía dependiendo del área y la separación."— Transcripción de la presentación:

1 Sensores capacitivos Capacitor simple: La capacitancia depende del dieléctrico y varía dependiendo del área y la separación.

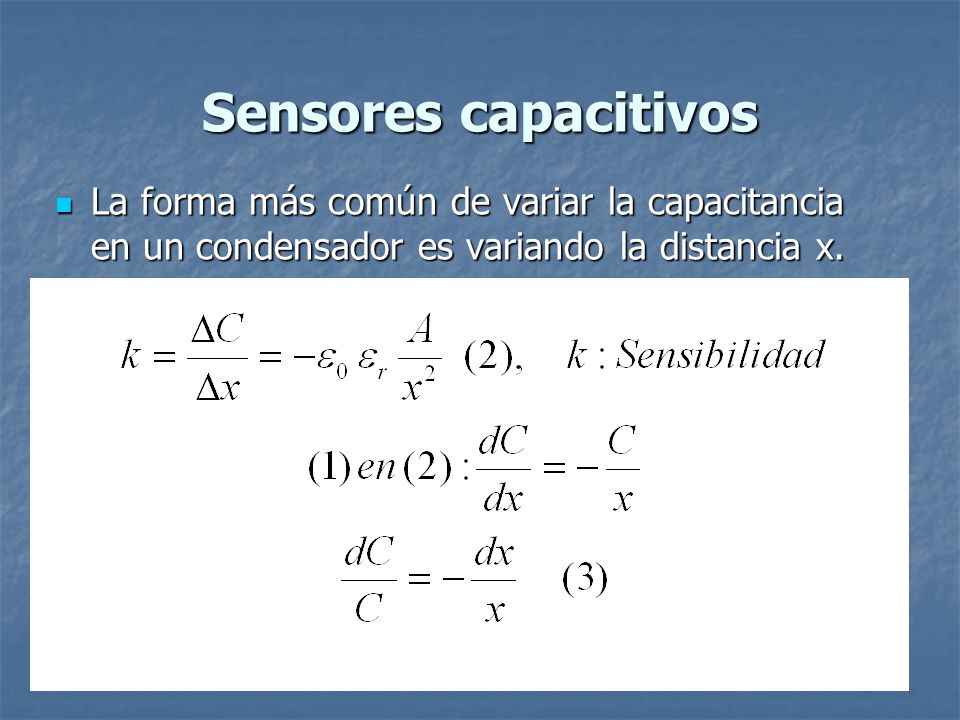

2 Sensores capacitivos La forma más común de variar la capacitancia en un condensador es variando la distancia x.

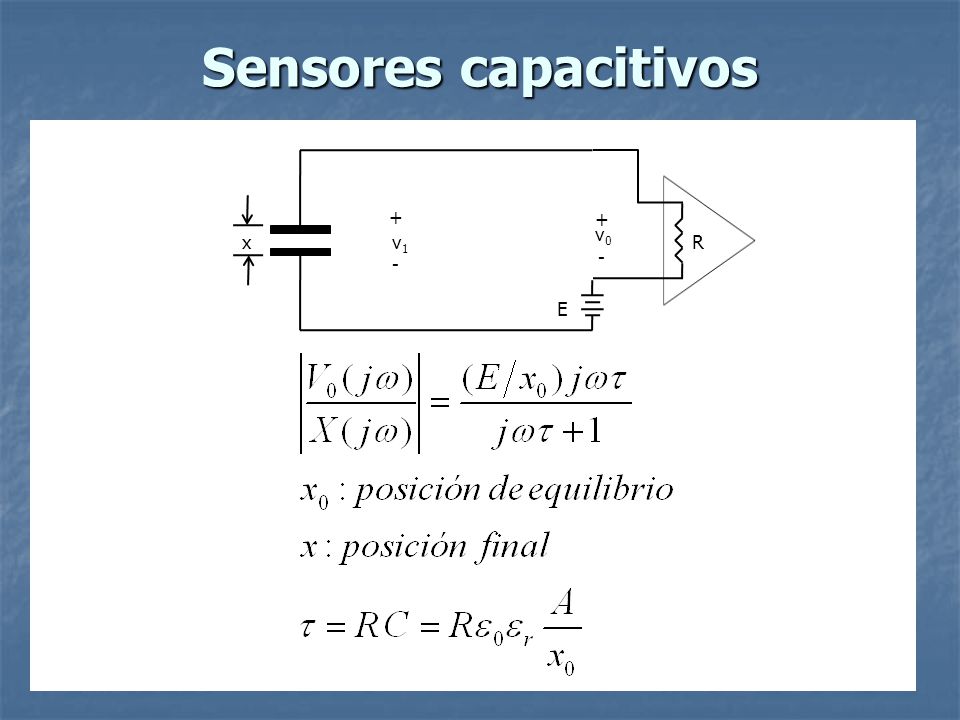

3 Sensores capacitivos E x v1 v0 R + -

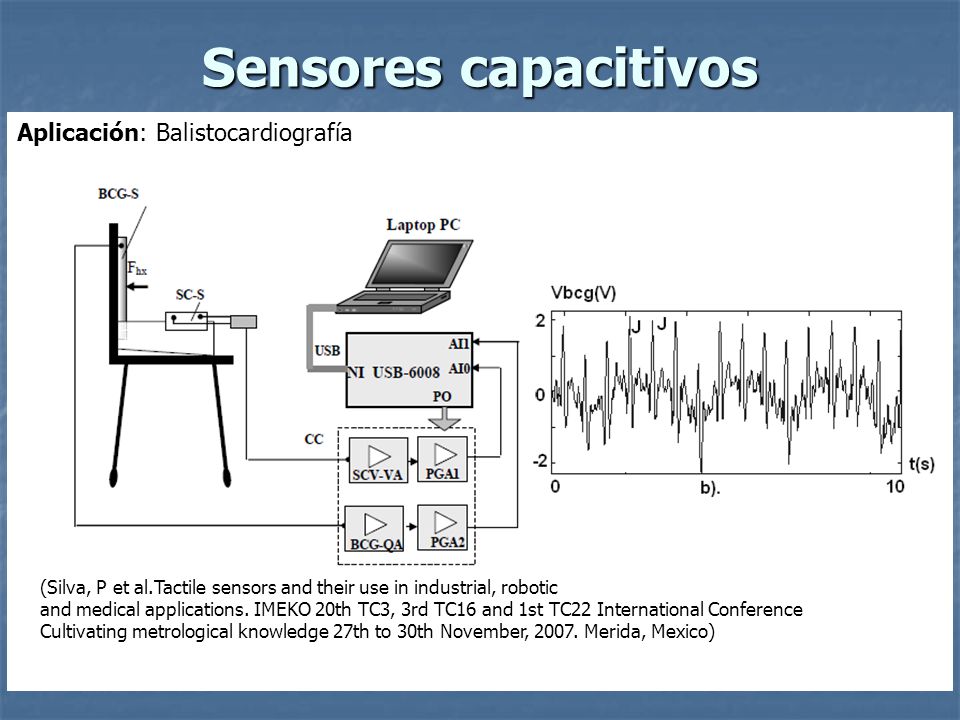

4 Sensores capacitivos Aplicación: Balistocardiografía
(Silva, P et al.Tactile sensors and their use in industrial, robotic and medical applications. IMEKO 20th TC3, 3rd TC16 and 1st TC22 International Conference Cultivating metrological knowledge 27th to 30th November, Merida, Mexico)

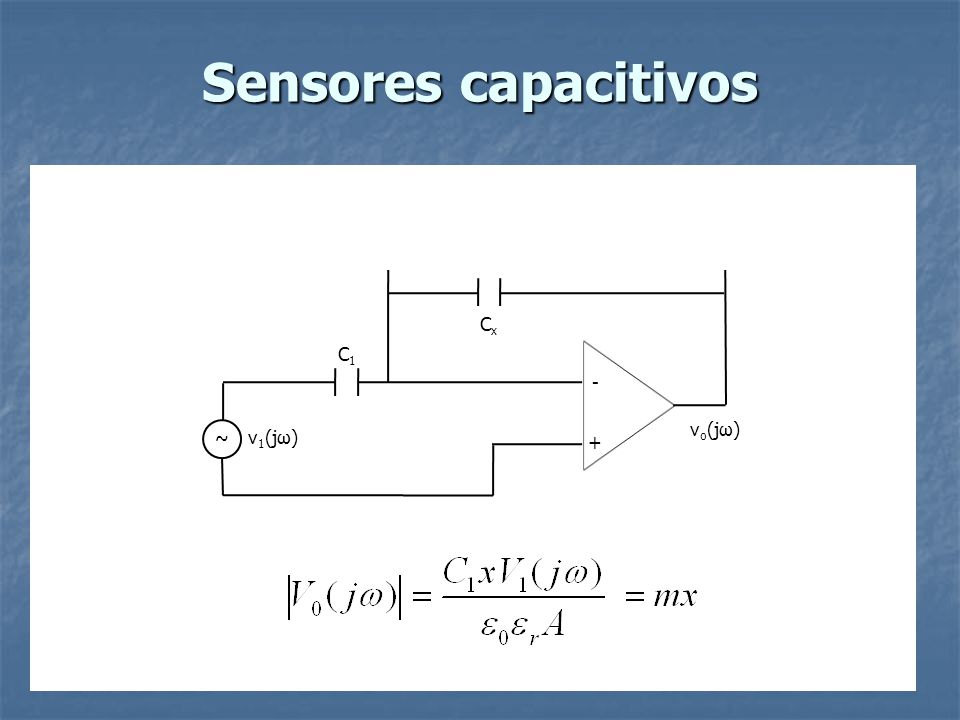

5 Sensores capacitivos v1(jω) R + - Cx C1 ~ vo(jω)

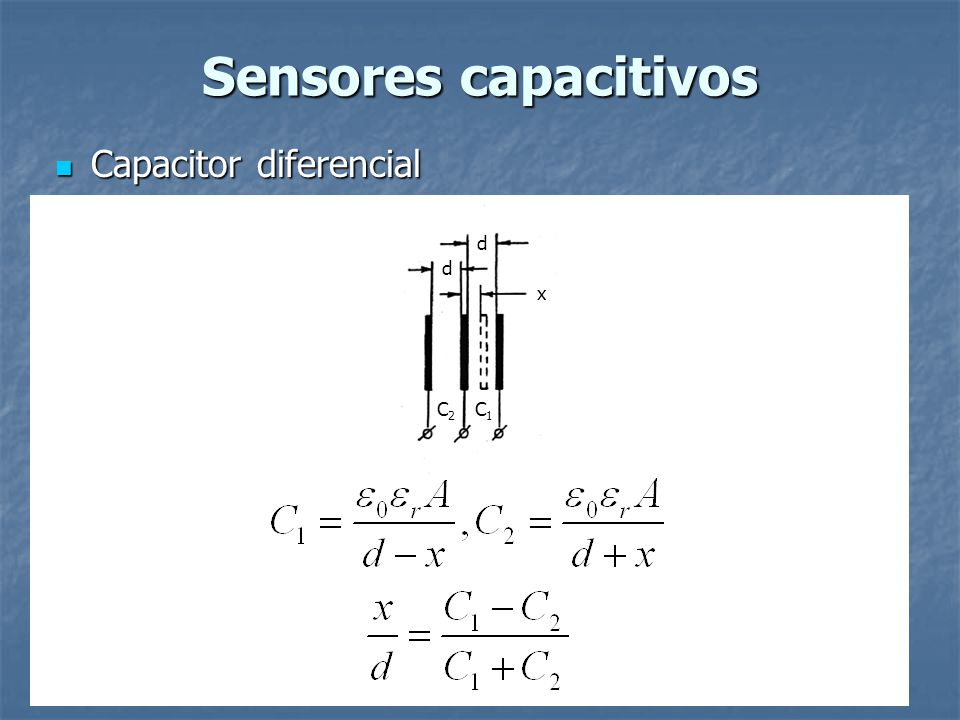

6 Sensores capacitivos Capacitor diferencial d x C1 C2

7 Sensores capacitivos Circuito puente para sensores capacitivos C3= C4
~ C3 C4 C2 C1 v1(jω) vo(jω)

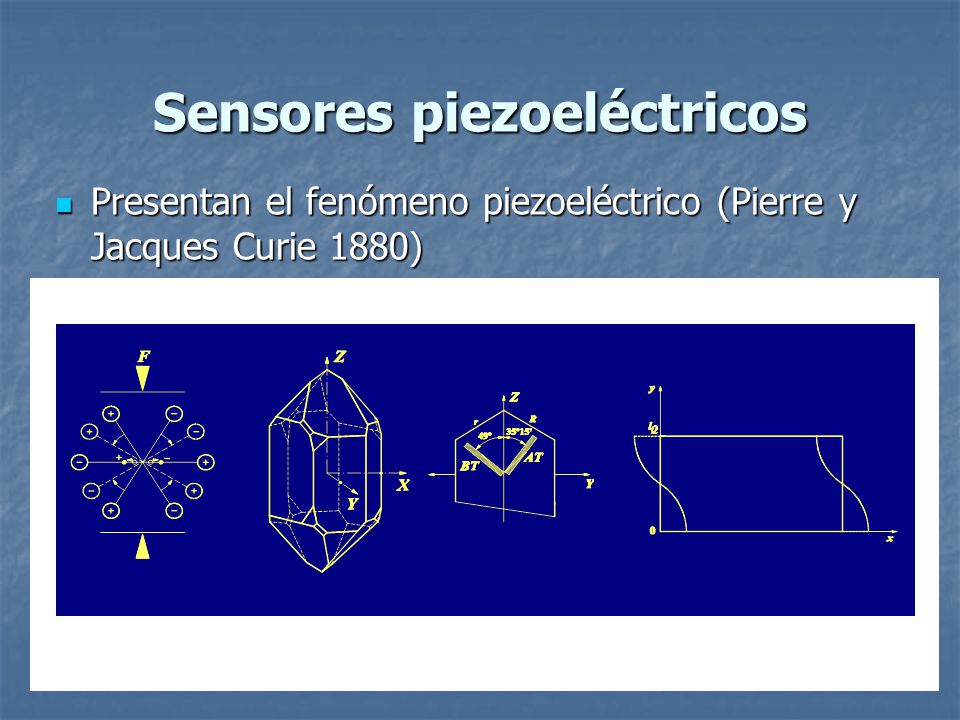

8 Sensores piezoeléctricos
Presentan el fenómeno piezoeléctrico (Pierre y Jacques Curie 1880)

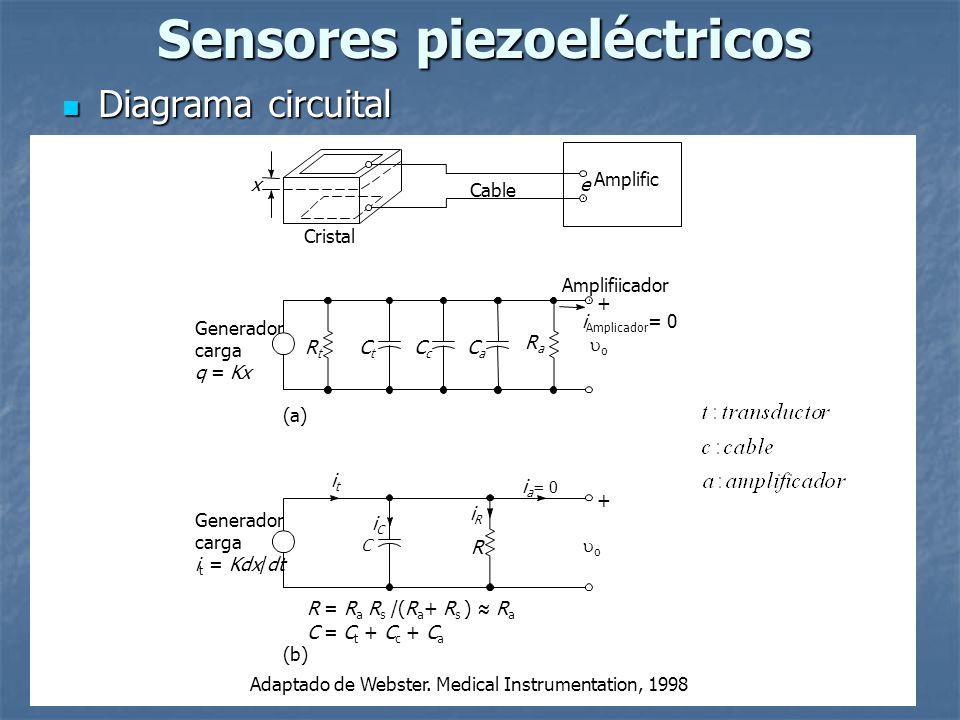

9 Sensores piezoeléctricos
Diagrama circuital (b) R = Ra Rs /(Ra+ Rs ) ≈ Ra C = Ct + Cc + Ca Generador carga it = Kdx/dt it C R iC iR + ia= 0 uo Amplifiicador (a) q = Kx Rt Ct Cc Ca iAmplicador= 0 Amplific Cable e Cristal x Ra Adaptado de Webster. Medical Instrumentation, 1998

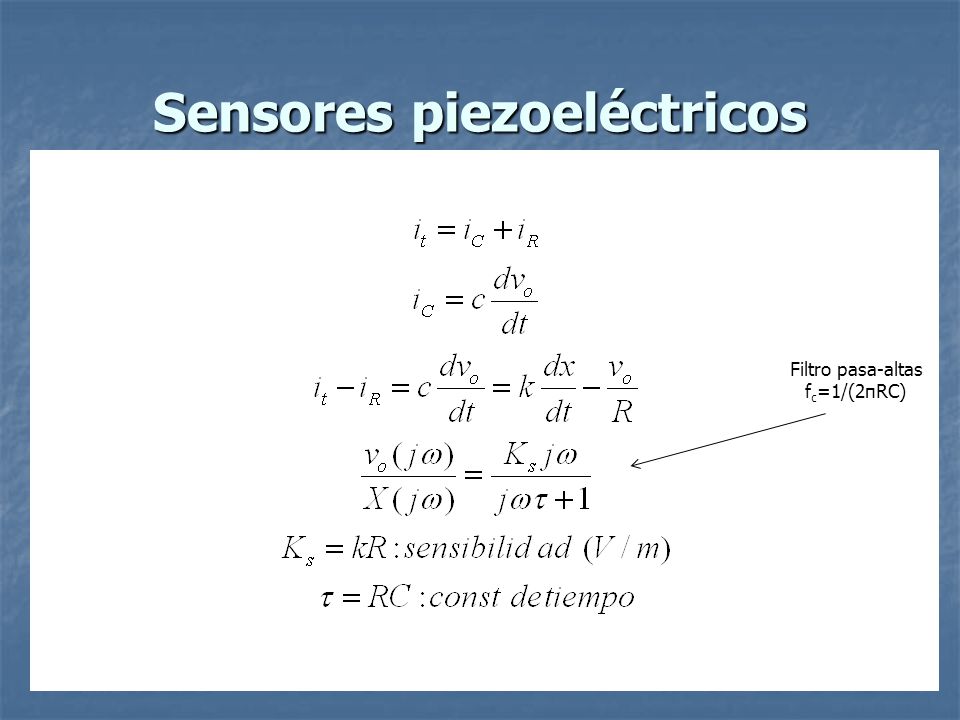

10 Sensores piezoeléctricos
Filtro pasa-altas fc=1/(2πRC)

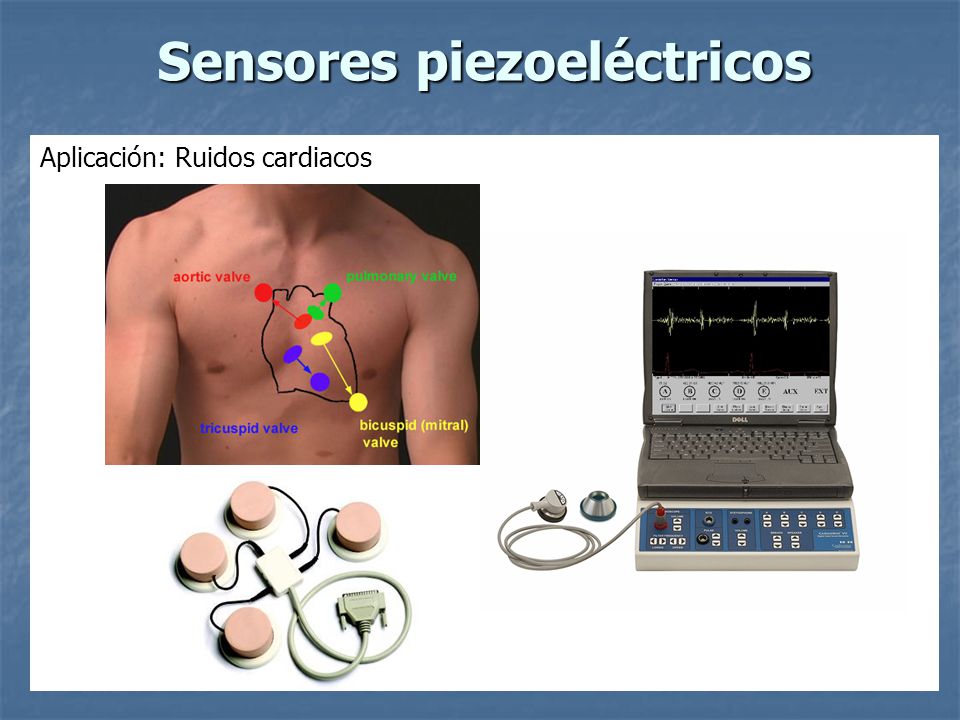

11 Sensores piezoeléctricos
Aplicación: Ruidos cardiacos

12 Sensores piezoeléctricos
Aplicación: Medición de pulso cardiaco

13 Sensores piezoeléctricos
Modelo de alta frecuencia Voltaje salida Fuerza entrada Resonancia Mecánica Frecuencia Rt Ct Cm Lm Rm f c Rango funcional Adaptado de Webster. Medical Instrumentation, 1998

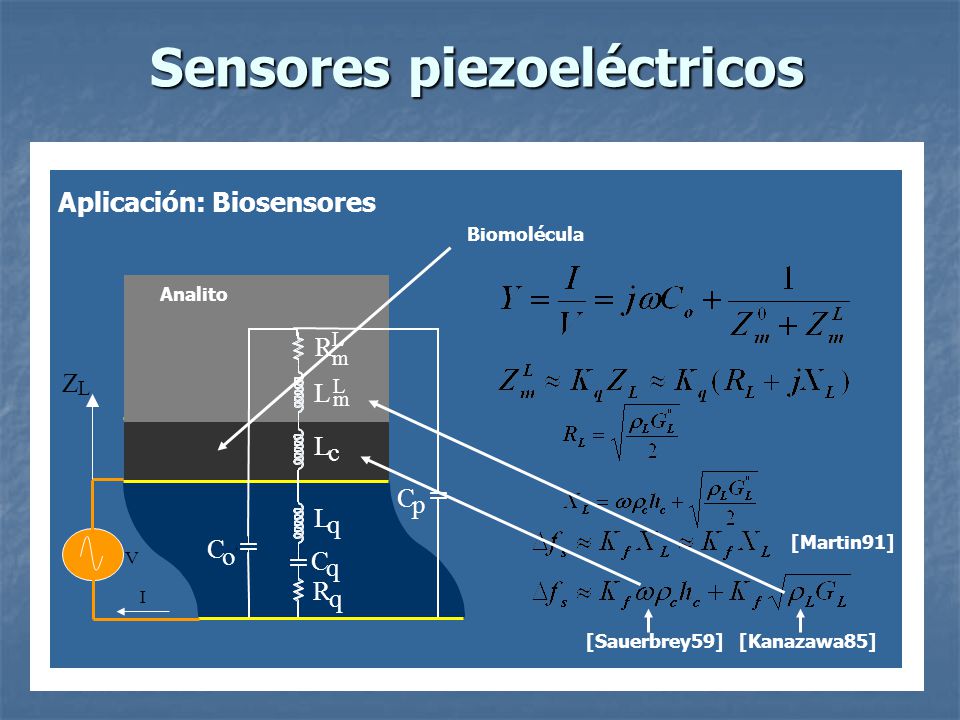

14 Sensores piezoeléctricos
V Z L Aplicación: Biosensores Biomolécula Analito L C o q R p m c [Martin91] [Sauerbrey59] [Kanazawa85]
