1 Mg. Ing. Juan Ricardo Zegarra Niño MAPA DE RIESGOS  RM N° 050-2013-TR / Anexo III

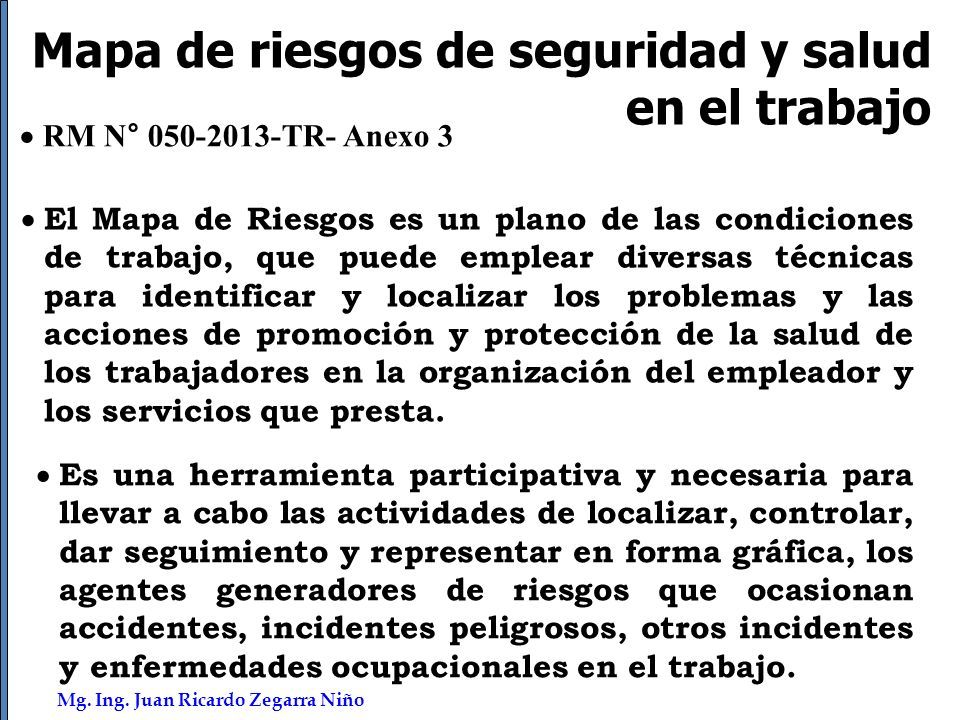

2 Mg. Ing. Juan Ricardo Zegarra Niño Mapa de riesgos de seguridad y salud en el trabajo  El Mapa de Riesgos es un plano de las condiciones de trabajo, que puede emplear diversas técnicas para identificar y localizar los problemas y las acciones de promoción y protección de la salud de los trabajadores en la organización del empleador y los servicios que presta.  Es una herramienta participativa y necesaria para llevar a cabo las actividades de localizar, controlar, dar seguimiento y representar en forma gráfica, los agentes generadores de riesgos que ocasionan accidentes, incidentes peligrosos, otros incidentes y enfermedades ocupacionales en el trabajo.  RM N° 050-2013-TR- Anexo 3

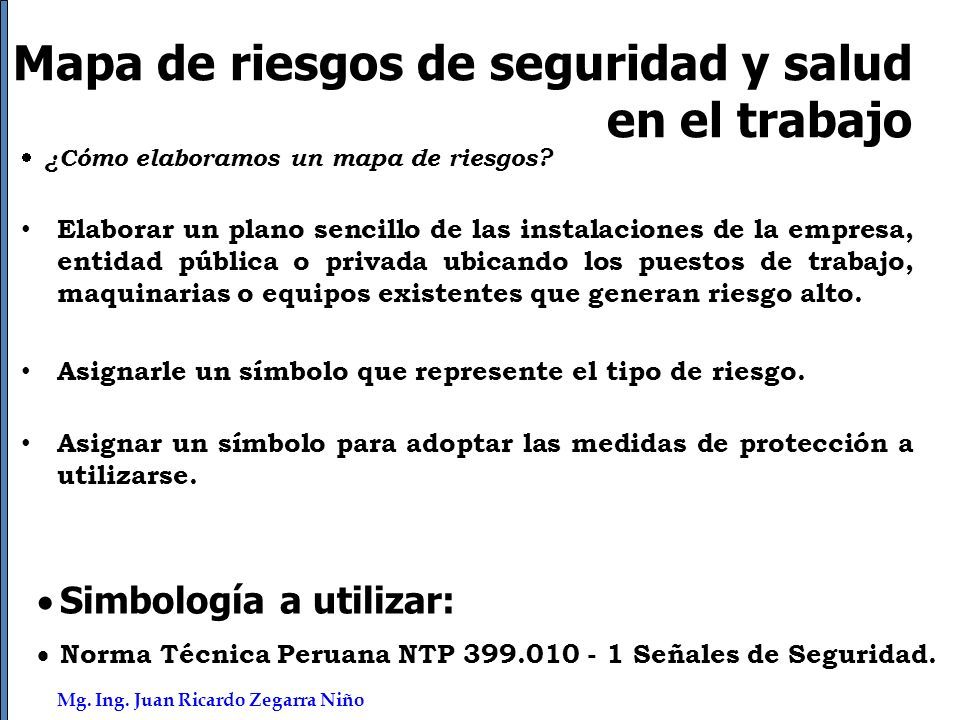

3 Mg. Ing. Juan Ricardo Zegarra Niño Mapa de riesgos de seguridad y salud en el trabajo  ¿Cómo elaboramos un mapa de riesgos? Elaborar un plano sencillo de las instalaciones de la empresa, entidad pública o privada ubicando los puestos de trabajo, maquinarias o equipos existentes que generan riesgo alto. Asignarle un símbolo que represente el tipo de riesgo. Asignar un símbolo para adoptar las medidas de protección a utilizarse.  Simbología a utilizar:  Norma Técnica Peruana NTP 399.010 - 1 Señales de Seguridad.

4 Mg. Ing. Juan Ricardo Zegarra Niño  Simbología a utilizar: NTP 399.010 - 1 Norma Técnica Peruana NTP 399.010 - 1 Señales de Seguridad.

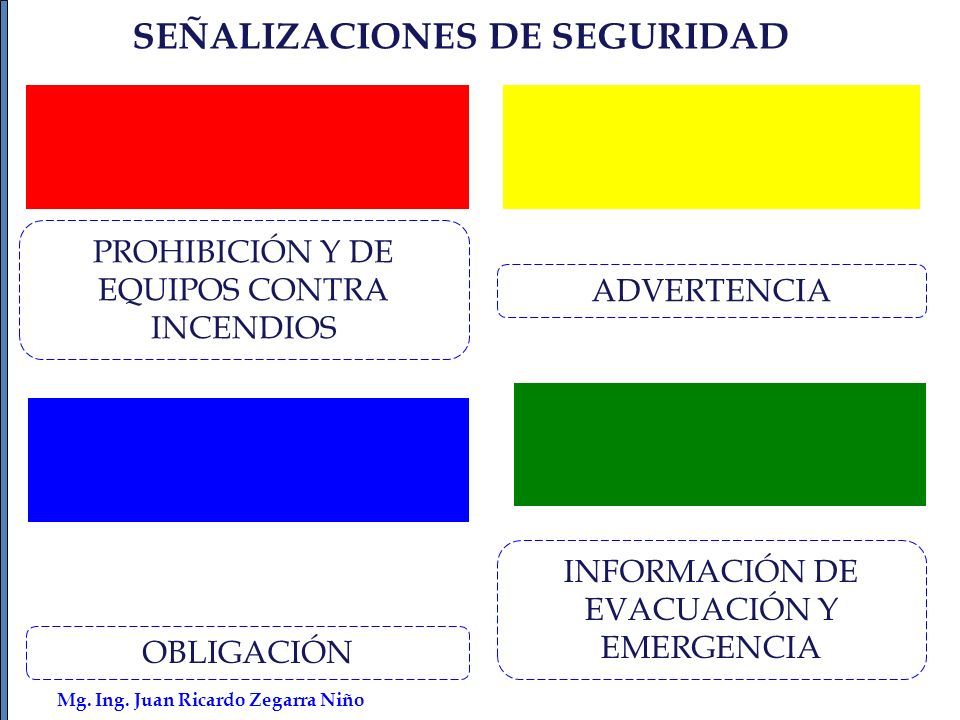

5 Mg. Ing. Juan Ricardo Zegarra Niño SEÑALIZACIONES DE SEGURIDAD PROHIBICIÓN Y DE EQUIPOS CONTRA INCENDIOS OBLIGACIÓN ADVERTENCIA INFORMACIÓN DE EVACUACIÓN Y EMERGENCIA

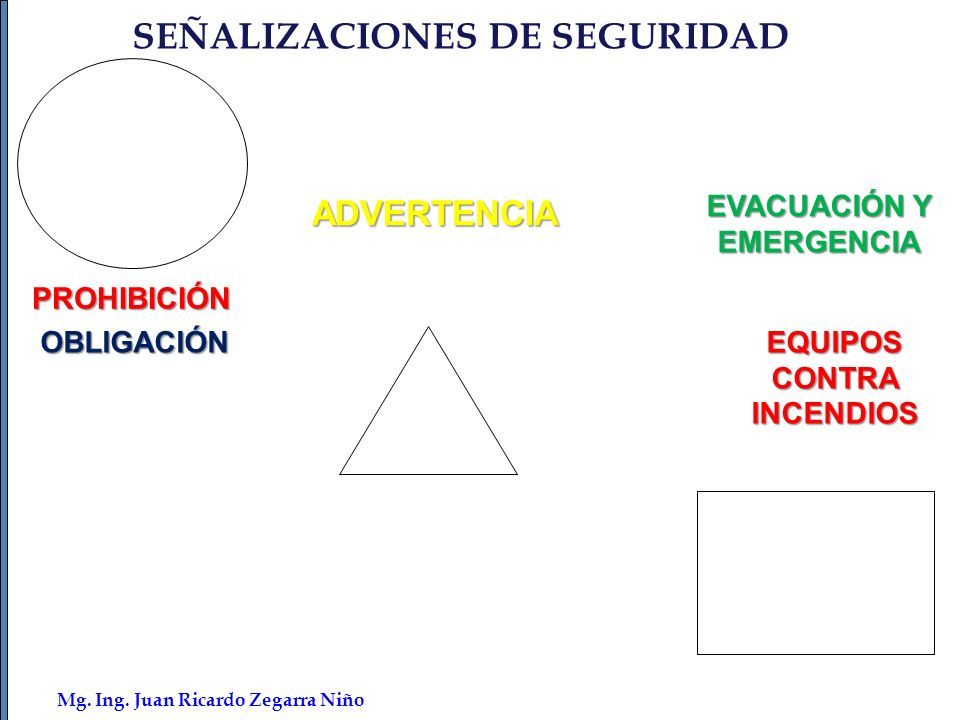

6 Mg. Ing. Juan Ricardo Zegarra Niño OBLIGACIÓN PROHIBICIÓN ADVERTENCIA EVACUACIÓN Y EMERGENCIA EQUIPOS CONTRA INCENDIOS SEÑALIZACIONES DE SEGURIDAD

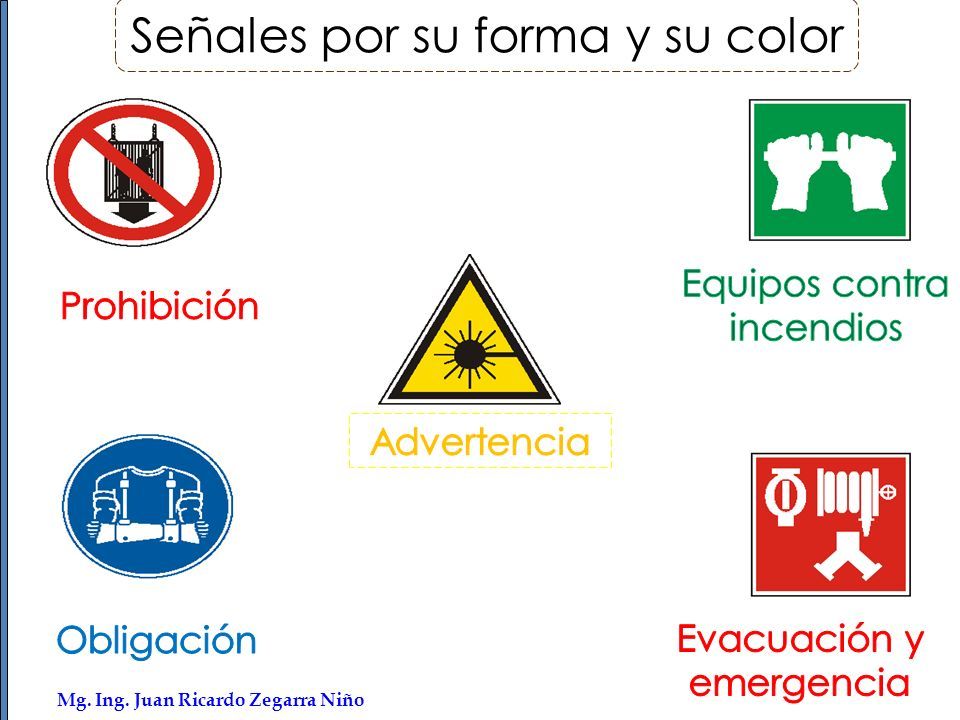

7 Mg. Ing. Juan Ricardo Zegarra Niño Señales por su forma y su color

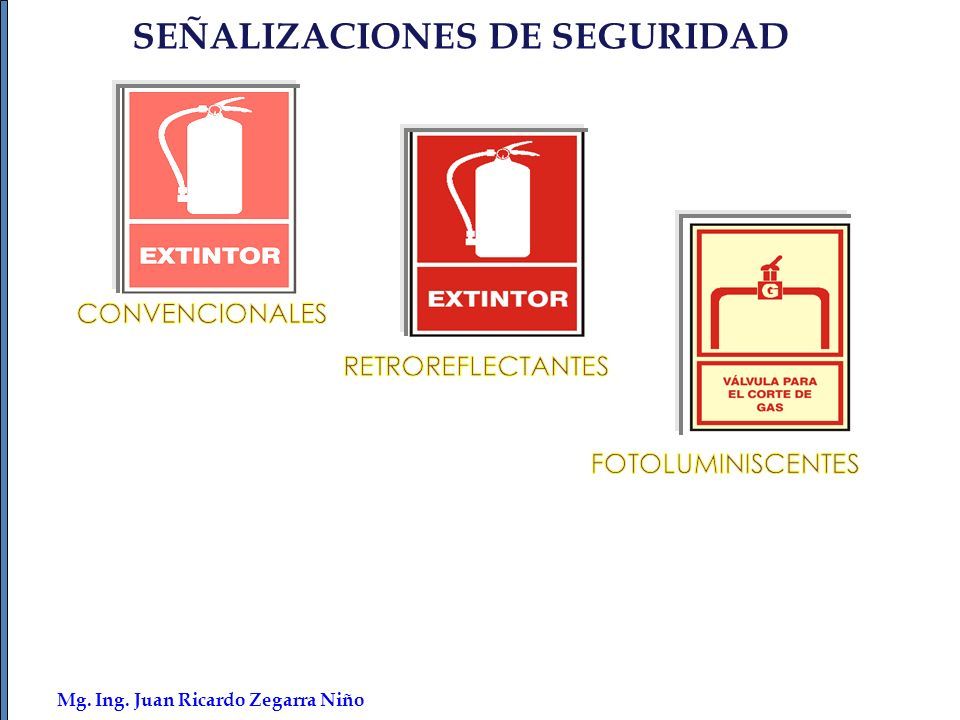

8 Mg. Ing. Juan Ricardo Zegarra Niño SEÑALIZACIONES DE SEGURIDAD

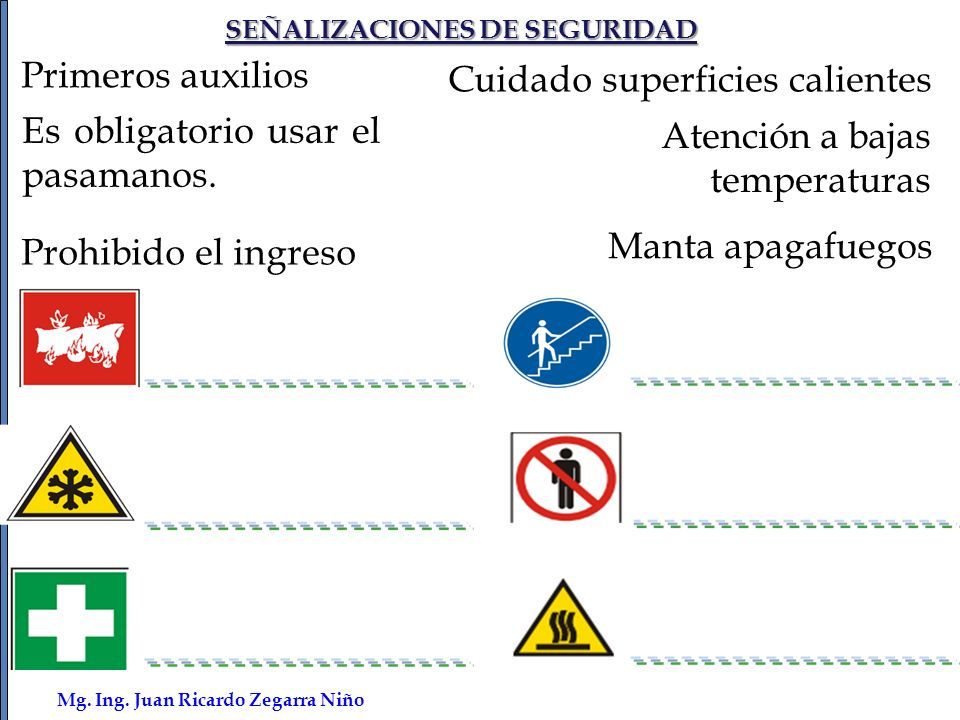

9 Mg. Ing. Juan Ricardo Zegarra Niño Primeros auxilios Prohibido el ingreso Cuidado superficies calientes Manta apagafuegos Atención a bajas temperaturas Es obligatorio usar el pasamanos. SEÑALIZACIONES DE SEGURIDAD

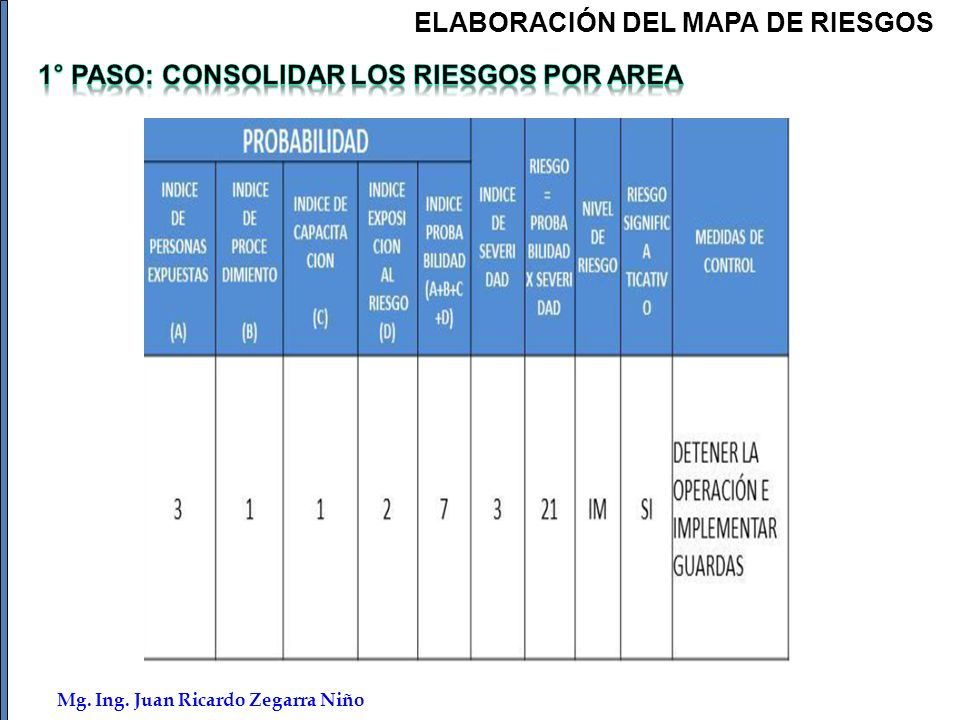

10 Mg. Ing. Juan Ricardo Zegarra Niño ELABORACIÓN DEL MAPA DE RIESGOS

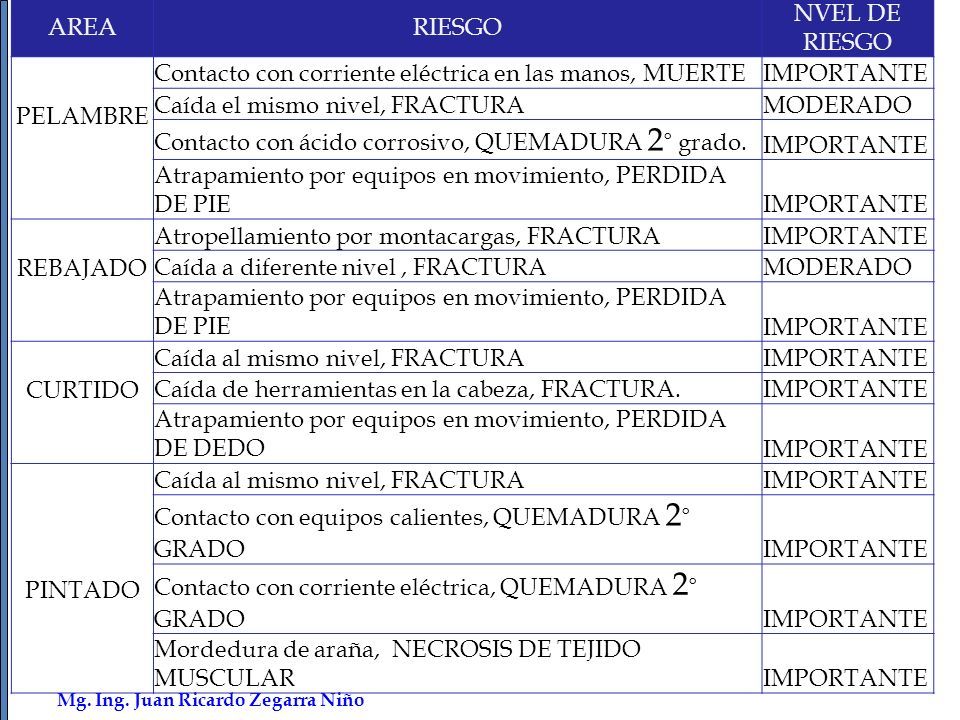

11 Mg. Ing. Juan Ricardo Zegarra Niño AREARIESGO NVEL DE RIESGO PELAMBRE Contacto con corriente eléctrica en las manos, MUERTEIMPORTANTE Caída el mismo nivel, FRACTURAMODERADO Contacto con ácido corrosivo, QUEMADURA 2 ° grado. IMPORTANTE Atrapamiento por equipos en movimiento, PERDIDA DE PIEIMPORTANTE REBAJADO Atropellamiento por montacargas, FRACTURAIMPORTANTE Caída a diferente nivel, FRACTURAMODERADO Atrapamiento por equipos en movimiento, PERDIDA DE PIEIMPORTANTE CURTIDO Caída al mismo nivel, FRACTURAIMPORTANTE Caída de herramientas en la cabeza, FRACTURA.IMPORTANTE Atrapamiento por equipos en movimiento, PERDIDA DE DEDOIMPORTANTE PINTADO Caída al mismo nivel, FRACTURAIMPORTANTE Contacto con equipos calientes, QUEMADURA 2 ° GRADOIMPORTANTE Contacto con corriente eléctrica, QUEMADURA 2 ° GRADOIMPORTANTE Mordedura de araña, NECROSIS DE TEJIDO MUSCULARIMPORTANTE

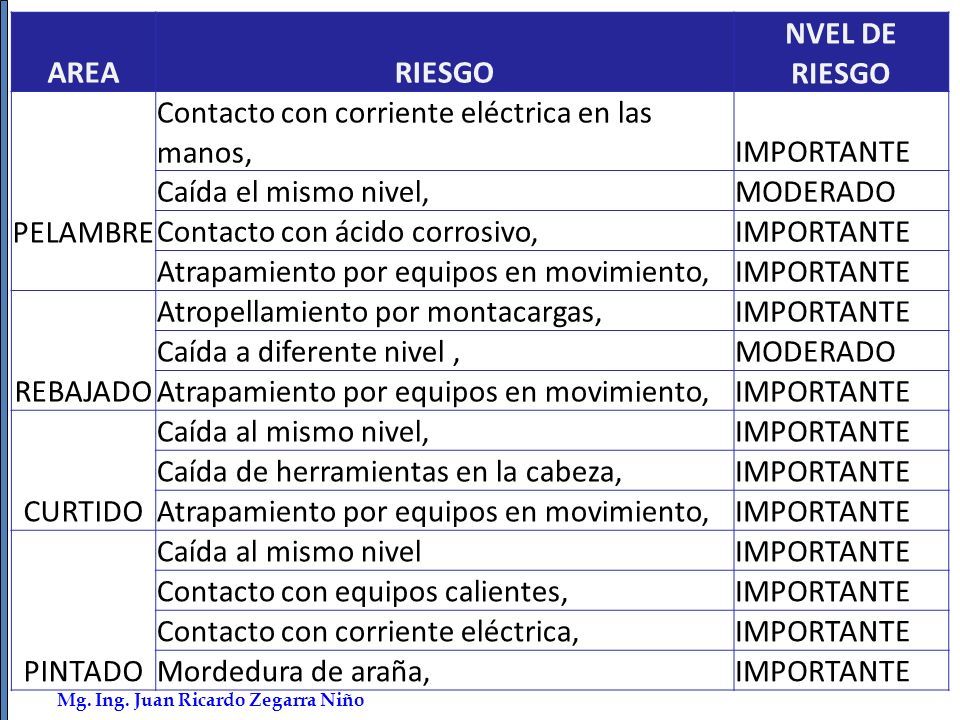

12 Mg. Ing. Juan Ricardo Zegarra Niño AREARIESGO NVEL DE RIESGO PELAMBRE Contacto con corriente eléctrica en las manos,IMPORTANTE Caída el mismo nivel,MODERADO Contacto con ácido corrosivo,IMPORTANTE Atrapamiento por equipos en movimiento,IMPORTANTE REBAJADO Atropellamiento por montacargas,IMPORTANTE Caída a diferente nivel,MODERADO Atrapamiento por equipos en movimiento,IMPORTANTE CURTIDO Caída al mismo nivel,IMPORTANTE Caída de herramientas en la cabeza,IMPORTANTE Atrapamiento por equipos en movimiento,IMPORTANTE PINTADO Caída al mismo nivelIMPORTANTE Contacto con equipos calientes,IMPORTANTE Contacto con corriente eléctrica,IMPORTANTE Mordedura de araña,IMPORTANTE

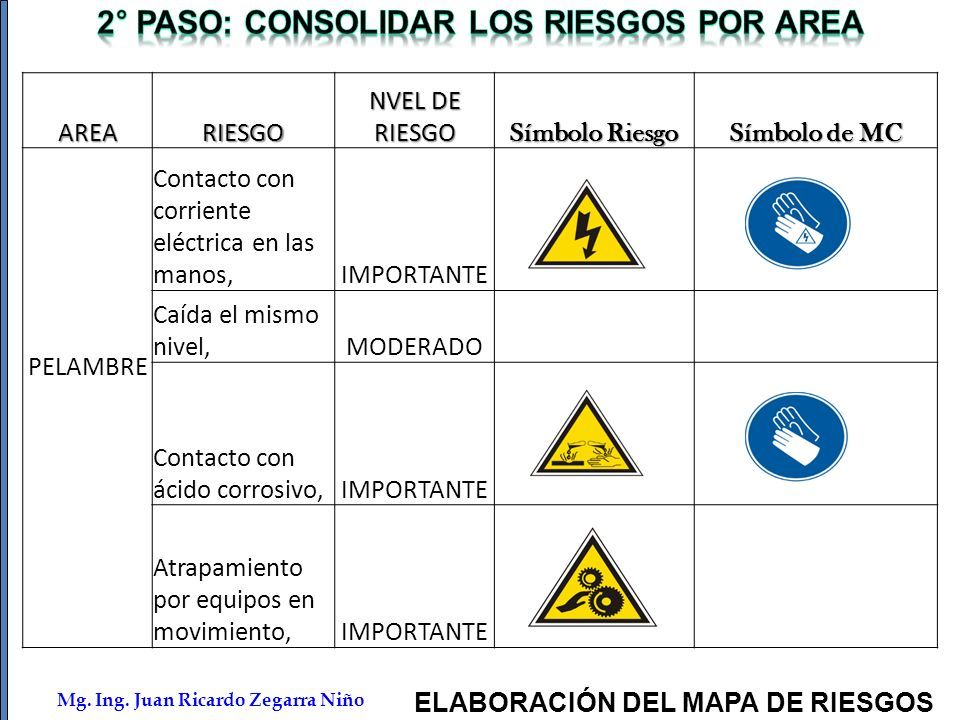

13 Mg. Ing. Juan Ricardo Zegarra NiñoAREARIESGO NVEL DE RIESGO Símbolo Riesgo Símbolo de MC PELAMBRE Contacto con corriente eléctrica en las manos,IMPORTANTE Caída el mismo nivel,MODERADO Contacto con ácido corrosivo,IMPORTANTE Atrapamiento por equipos en movimiento,IMPORTANTE ELABORACIÓN DEL MAPA DE RIESGOS

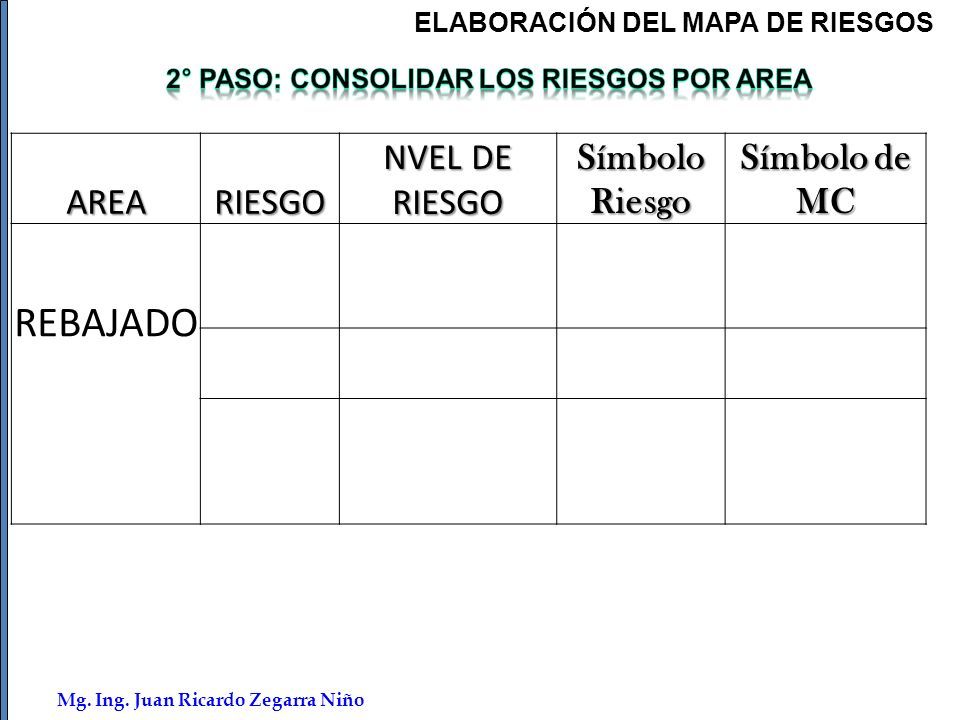

14 Mg. Ing. Juan Ricardo Zegarra NiñoAREARIESGO NVEL DE RIESGO Símbolo Riesgo Símbolo de MC REBAJADO ELABORACIÓN DEL MAPA DE RIESGOS

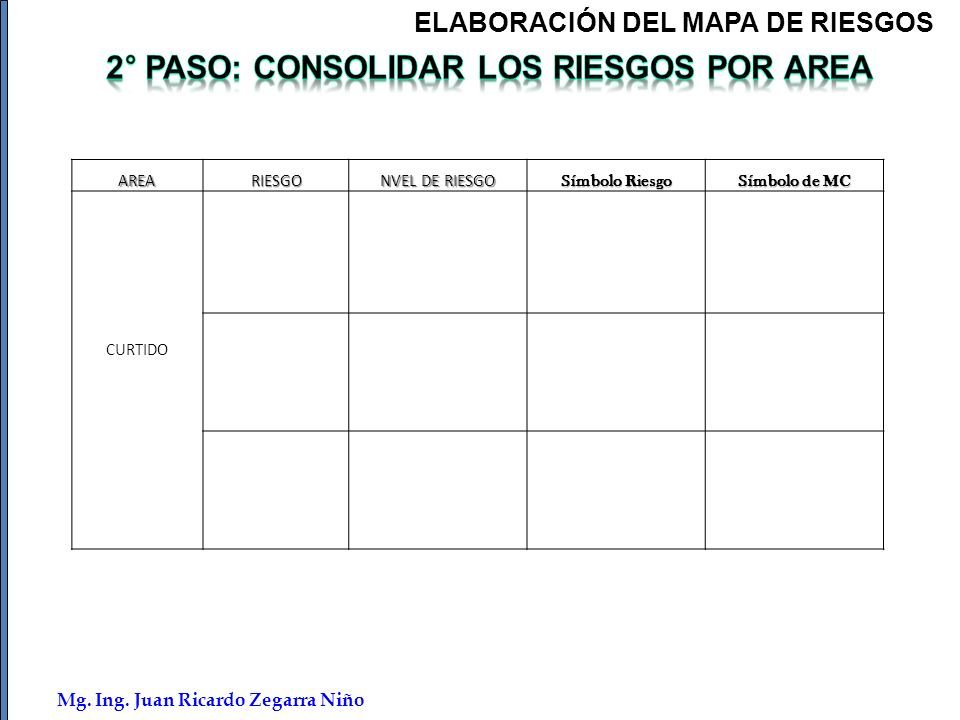

15 Mg. Ing. Juan Ricardo Zegarra NiñoAREARIESGO NVEL DE RIESGO Símbolo Riesgo Símbolo de MC CURTIDO ELABORACIÓN DEL MAPA DE RIESGOS

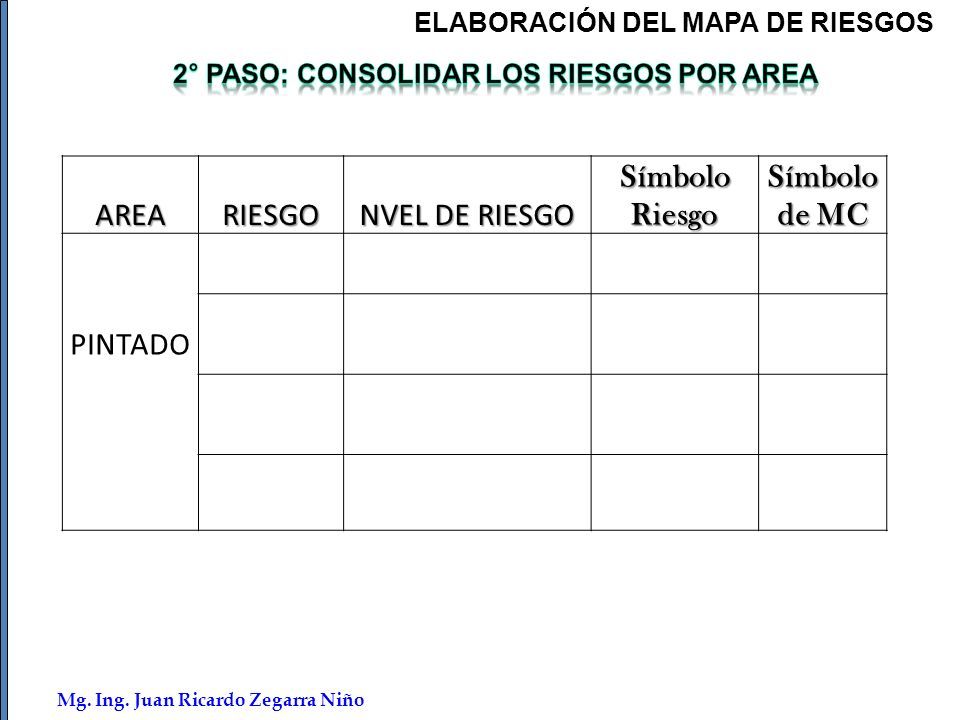

16 Mg. Ing. Juan Ricardo Zegarra NiñoAREARIESGO NVEL DE RIESGO Símbolo Riesgo Símbolo de MC PINTADO ELABORACIÓN DEL MAPA DE RIESGOS

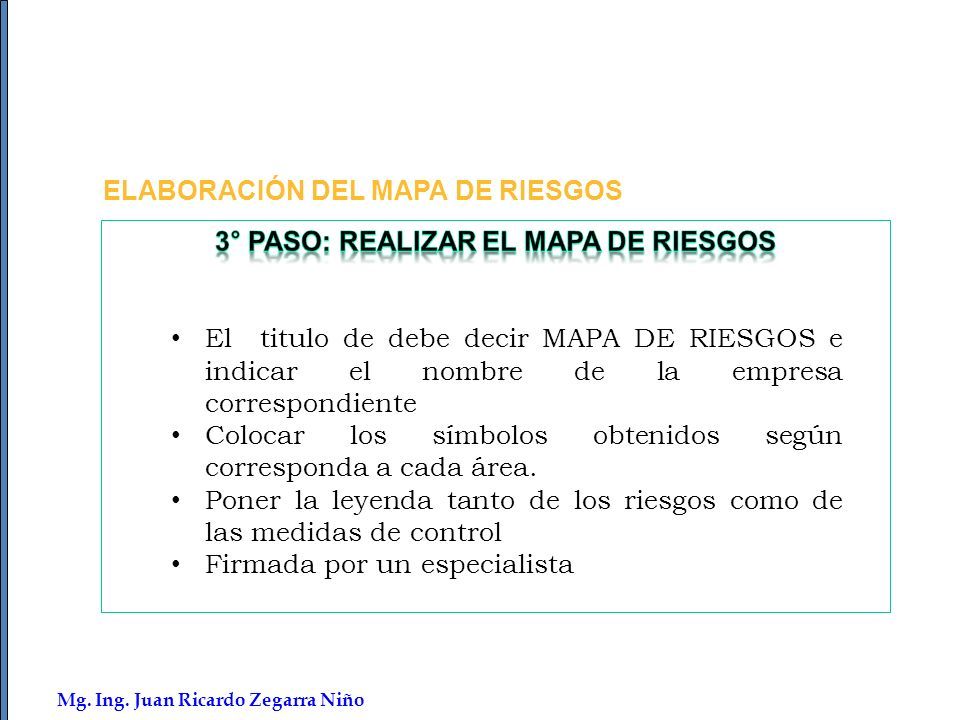

17 Mg. Ing. Juan Ricardo Zegarra Niño ELABORACIÓN DEL MAPA DE RIESGOS El titulo de debe decir MAPA DE RIESGOS e indicar el nombre de la empresa correspondiente Colocar los símbolos obtenidos según corresponda a cada área. Poner la leyenda tanto de los riesgos como de las medidas de control Firmada por un especialista

18 Mg. Ing. Juan Ricardo Zegarra Niño Pelambre Rebajado Pintado Curtido LEYENDA Contacto con corriente eléctrica Contacto con ácido corrosivo Atrapamiento por equipos en movimiento Atropellamiento por montacargas Atrapamiento por equipos en movimiento Atropellamiento por montacargas Caída el mismo nivel Caída de herramientas Contacto con equipos calientes Mordedura de araña Uso obligatorio de casco de Seguridad Uso obligatorio de botas de Seguridad Uso obligatorio de guantes de Seguridad Uso obligatorio de guantes Aislantes

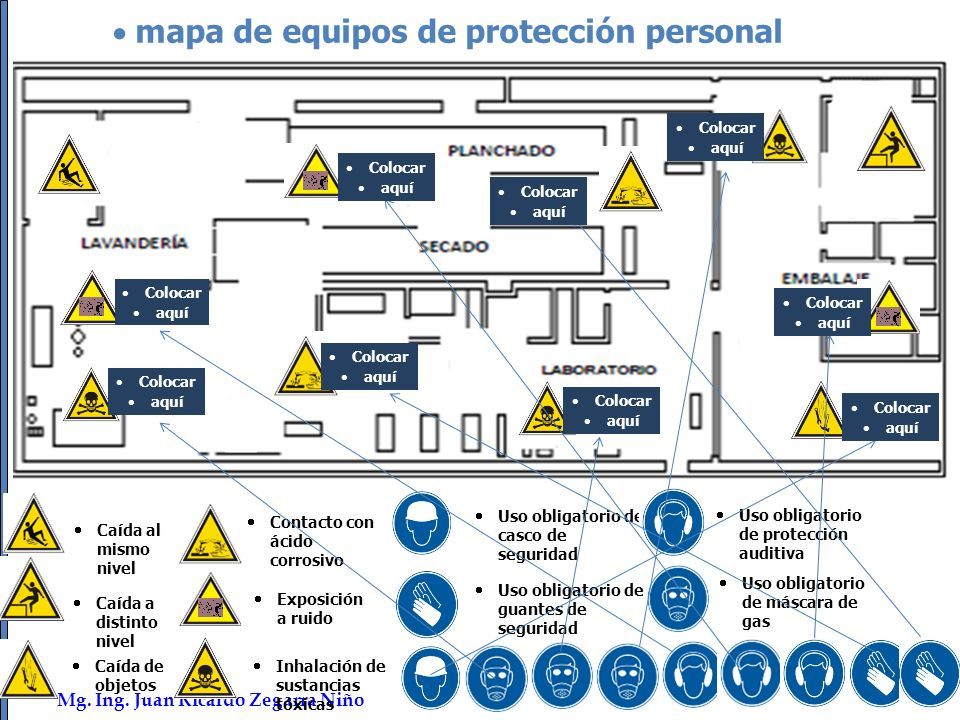

19 Mg. Ing. Juan Ricardo Zegarra Niño  mapa de equipos de protección personal  Caída al mismo nivel  Caída a distinto nivel  Caída de objetos  Contacto con ácido corrosivo  Exposición a ruido  Inhalación de sustancias tóxicas  Uso obligatorio de casco de seguridad  Uso obligatorio de guantes de seguridad  Uso obligatorio de protección auditiva  Uso obligatorio de máscara de gas  Colocar  aquí  Colocar  aquí  Colocar  aquí  Colocar  aquí  Colocar  aquí  Colocar  aquí  Colocar  aquí  Colocar  aquí  Colocar  aquí
