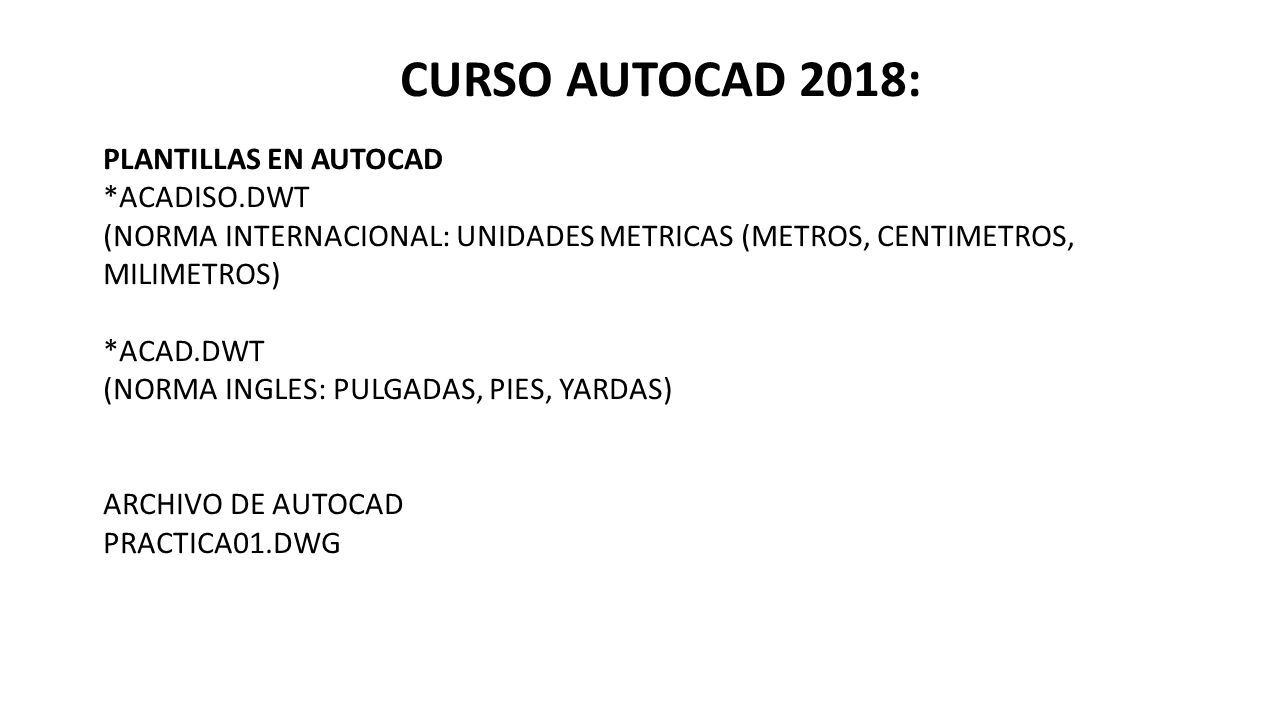

1 CURSO AUTOCAD 2018: PLANTILLAS EN AUTOCAD *ACADISO.DWT (NORMA INTERNACIONAL: UNIDADES METRICAS (METROS, CENTIMETROS, MILIMETROS) *ACAD.DWT (NORMA INGLES: PULGADAS, PIES, YARDAS) ARCHIVO DE AUTOCAD PRACTICA01.DWG

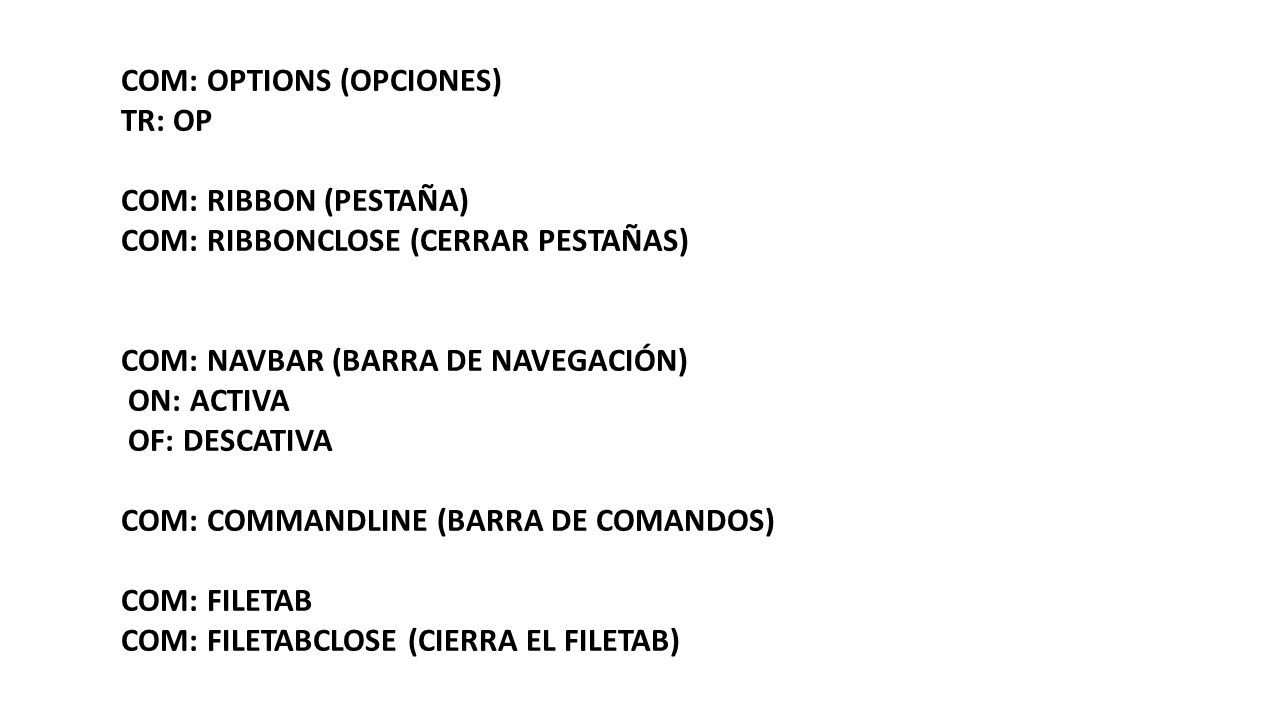

2 COM: OPTIONS (OPCIONES) TR: OP COM: RIBBON (PESTAÑA) COM: RIBBONCLOSE (CERRAR PESTAÑAS) COM: NAVBAR (BARRA DE NAVEGACIÓN) ON: ACTIVA OF: DESCATIVA COM: COMMANDLINE (BARRA DE COMANDOS) COM: FILETAB COM: FILETABCLOSE (CIERRA EL FILETAB)

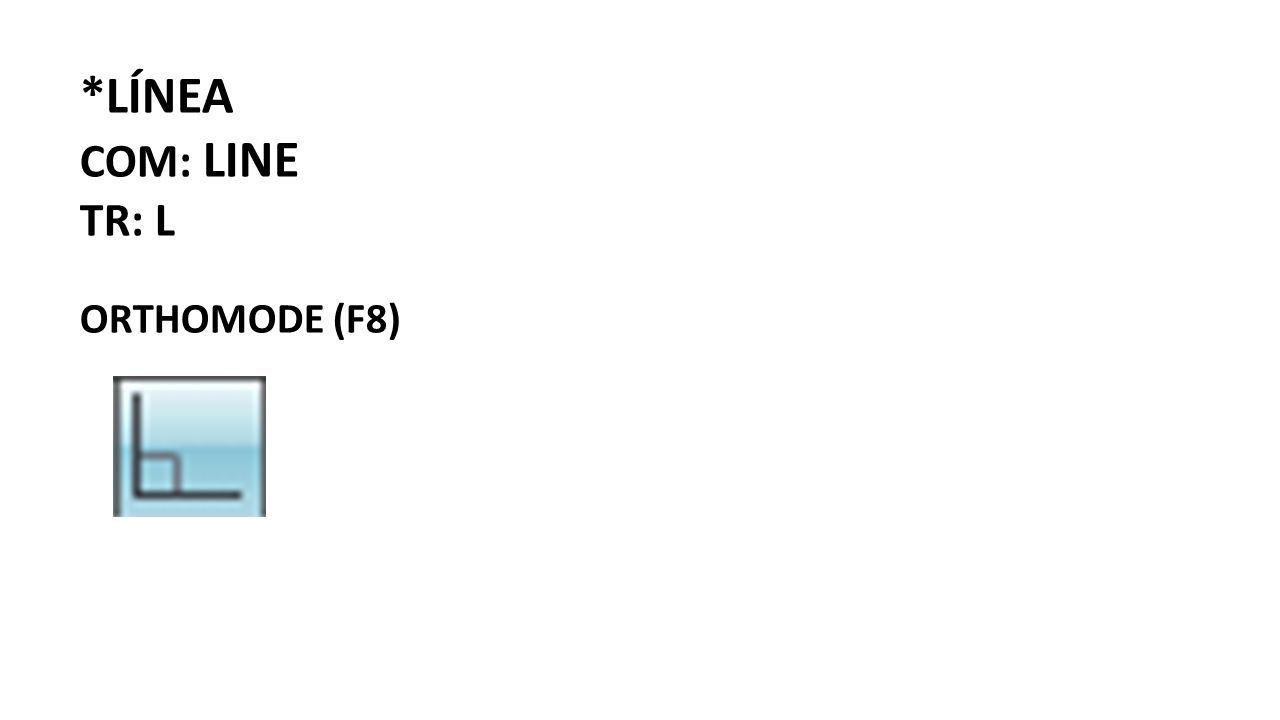

3 *LÍNEA COM: LINE TR: L ORTHOMODE (F8)

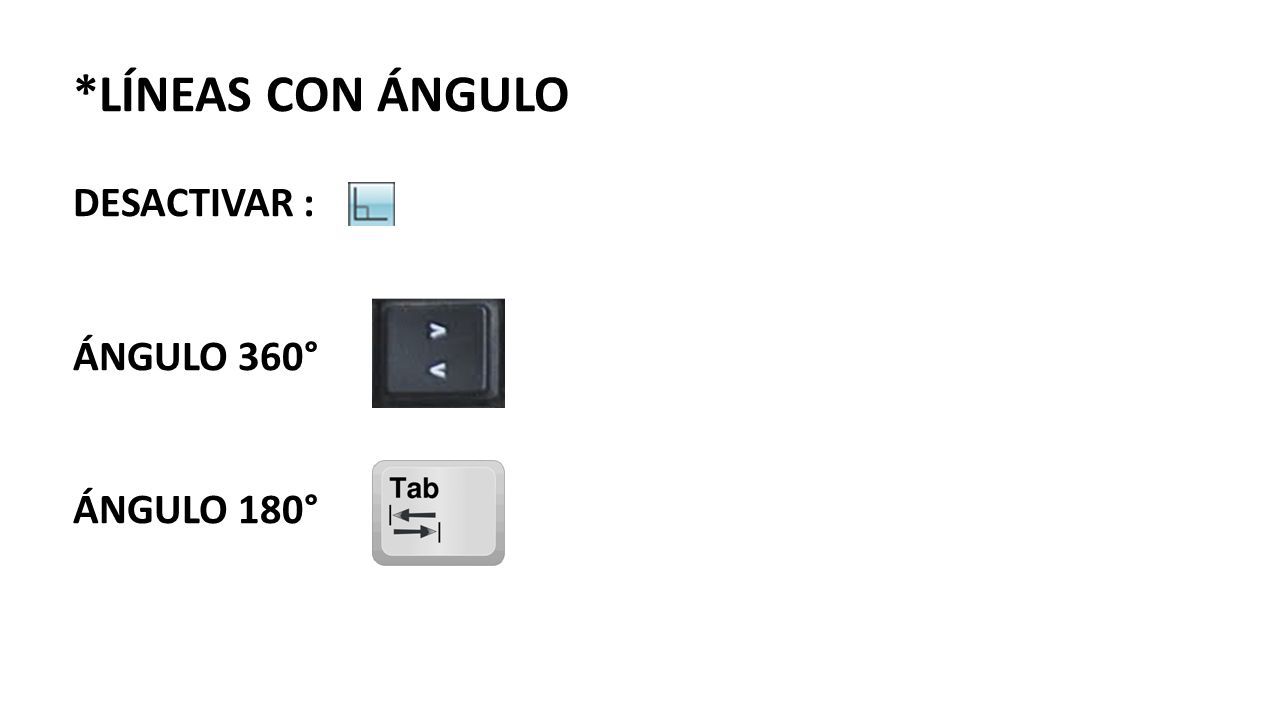

4 *LÍNEAS CON ÁNGULO DESACTIVAR : ÁNGULO 360° ÁNGULO 180°

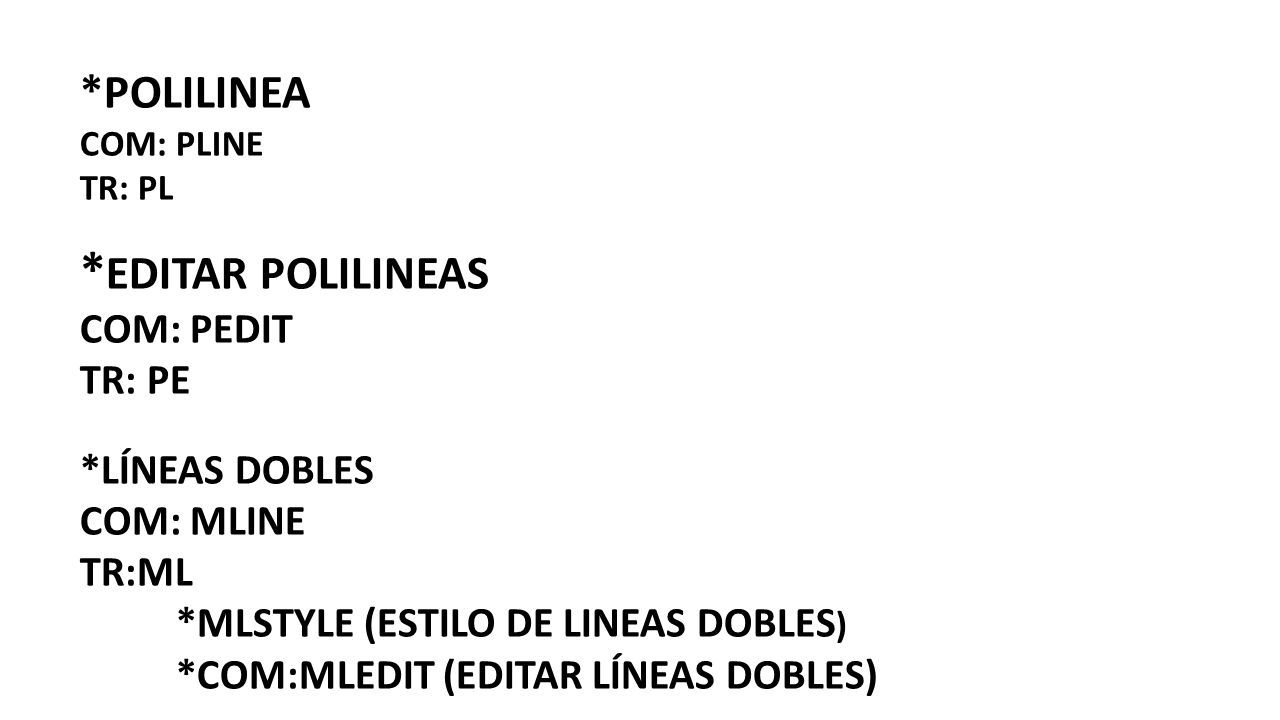

5 *POLILINEA COM: PLINE TR: PL * EDITAR POLILINEAS COM: PEDIT TR: PE *LÍNEAS DOBLES COM: MLINE TR:ML *MLSTYLE (ESTILO DE LINEAS DOBLES ) *COM:MLEDIT (EDITAR LÍNEAS DOBLES)

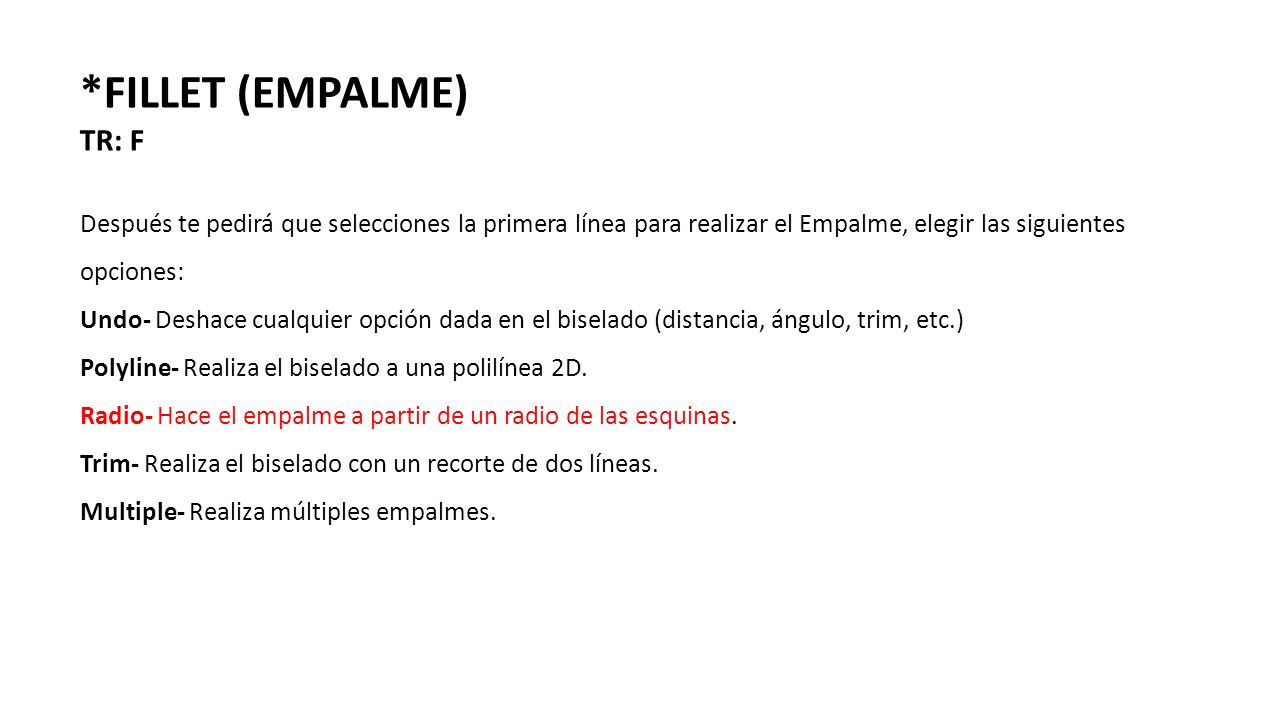

6 *FILLET (EMPALME) TR: F Después te pedirá que selecciones la primera línea para realizar el Empalme, elegir las siguientes opciones: Undo- Deshace cualquier opción dada en el biselado (distancia, ángulo, trim, etc.) Polyline- Realiza el biselado a una polilínea 2D. Radio- Hace el empalme a partir de un radio de las esquinas. Trim- Realiza el biselado con un recorte de dos líneas. Multiple- Realiza múltiples empalmes.

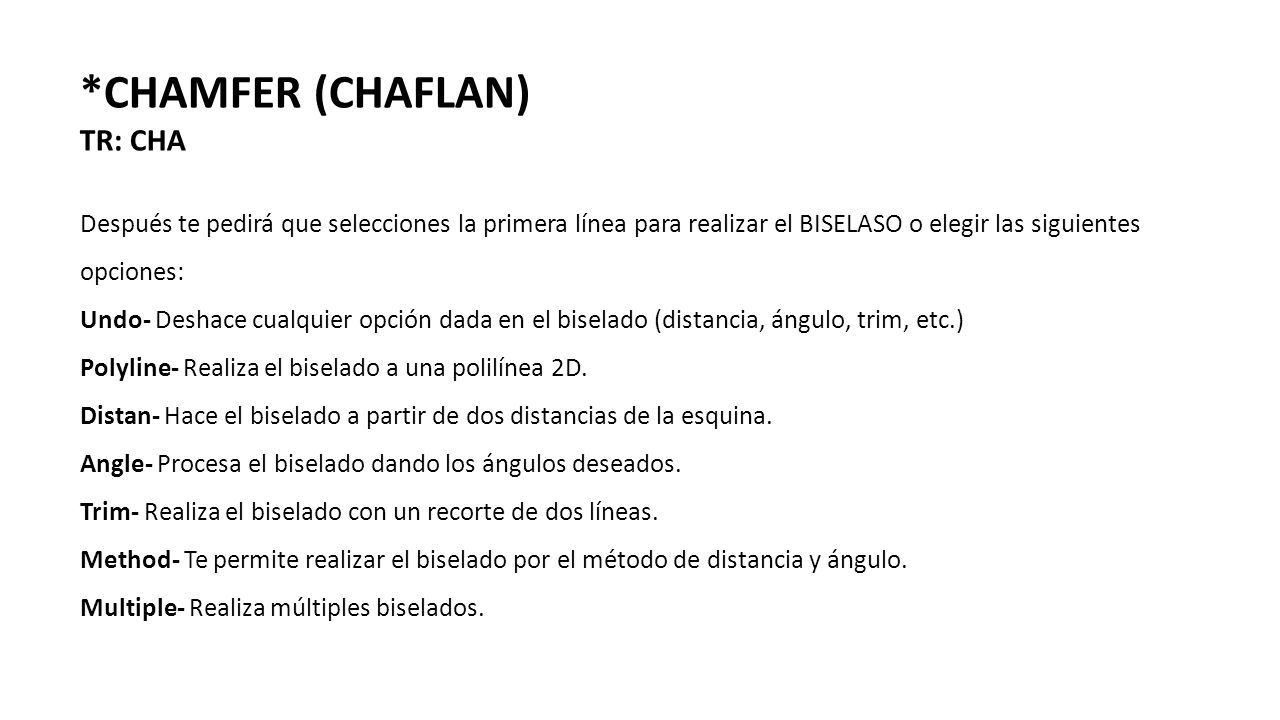

7 *CHAMFER (CHAFLAN) TR: CHA Después te pedirá que selecciones la primera línea para realizar el BISELASO o elegir las siguientes opciones: Undo- Deshace cualquier opción dada en el biselado (distancia, ángulo, trim, etc.) Polyline- Realiza el biselado a una polilínea 2D. Distan- Hace el biselado a partir de dos distancias de la esquina. Angle- Procesa el biselado dando los ángulos deseados. Trim- Realiza el biselado con un recorte de dos líneas. Method- Te permite realizar el biselado por el método de distancia y ángulo. Multiple- Realiza múltiples biselados.

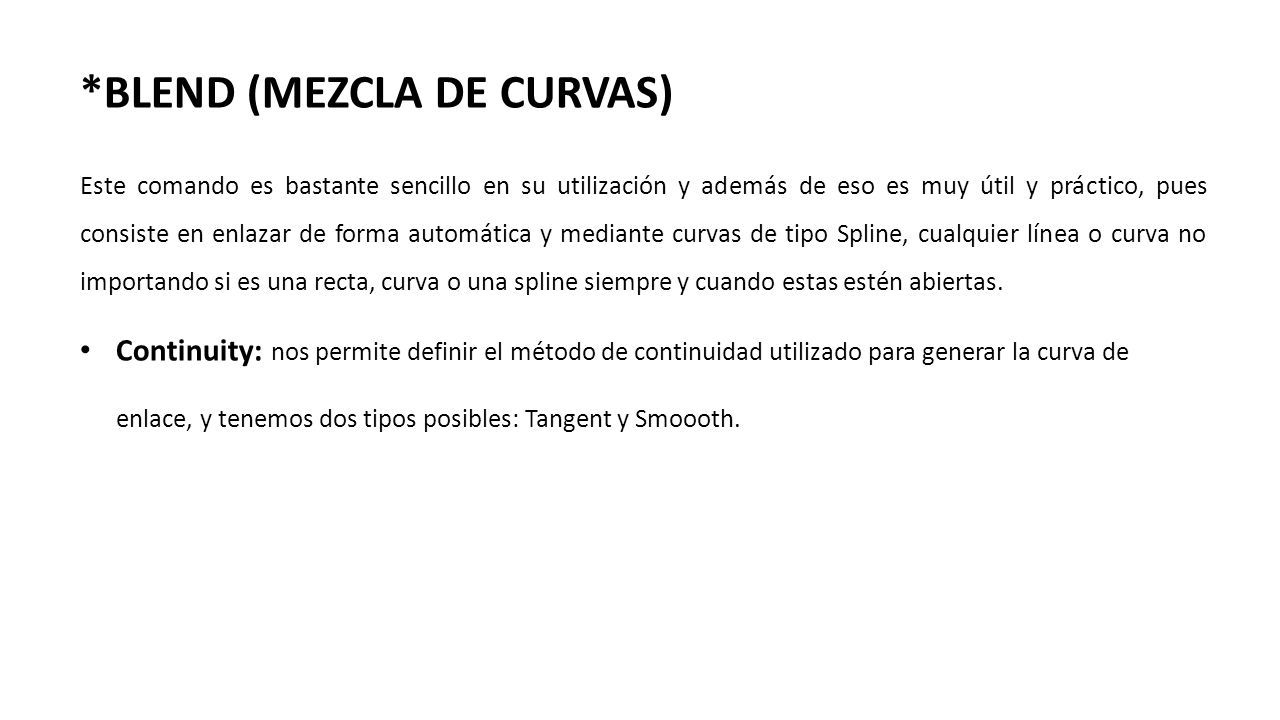

8 *BLEND (MEZCLA DE CURVAS) Este comando es bastante sencillo en su utilización y además de eso es muy útil y práctico, pues consiste en enlazar de forma automática y mediante curvas de tipo Spline, cualquier línea o curva no importando si es una recta, curva o una spline siempre y cuando estas estén abiertas. Continuity: nos permite definir el método de continuidad utilizado para generar la curva de enlace, y tenemos dos tipos posibles: Tangent y Smoooth.

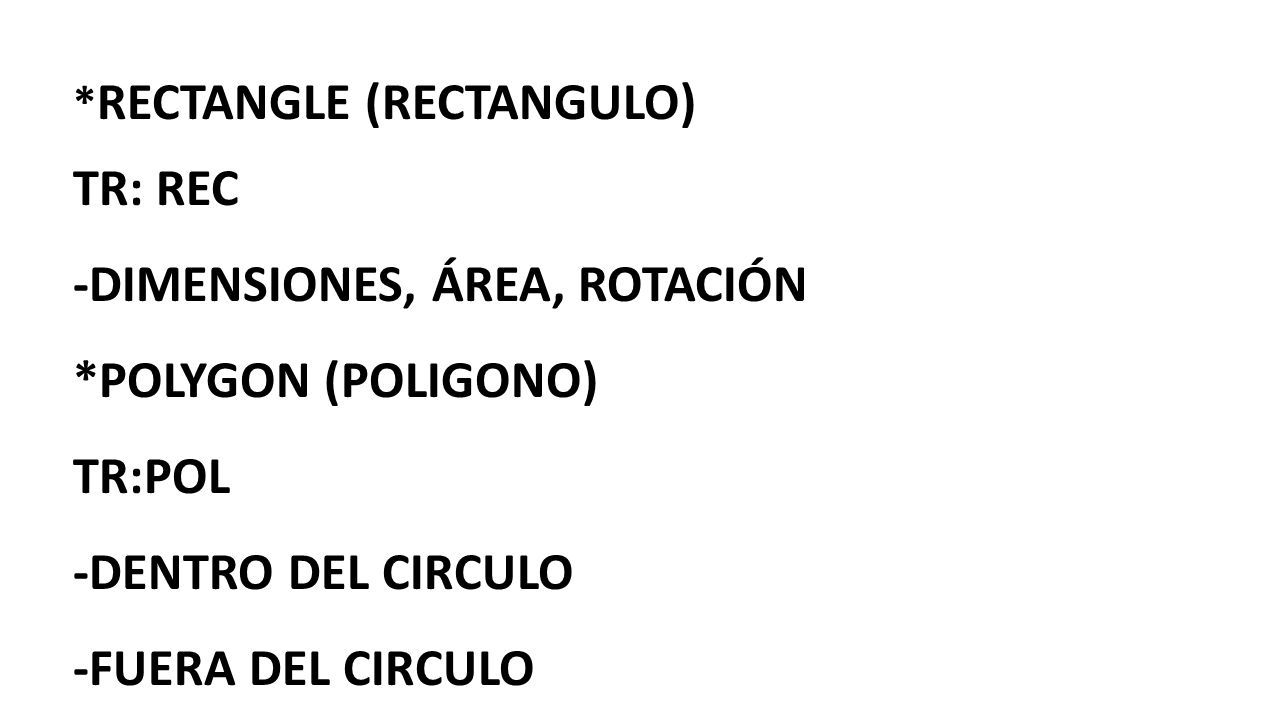

9 * RECTANGLE (RECTANGULO) TR: REC -DIMENSIONES, ÁREA, ROTACIÓN *POLYGON (POLIGONO) TR:POL -DENTRO DEL CIRCULO -FUERA DEL CIRCULO

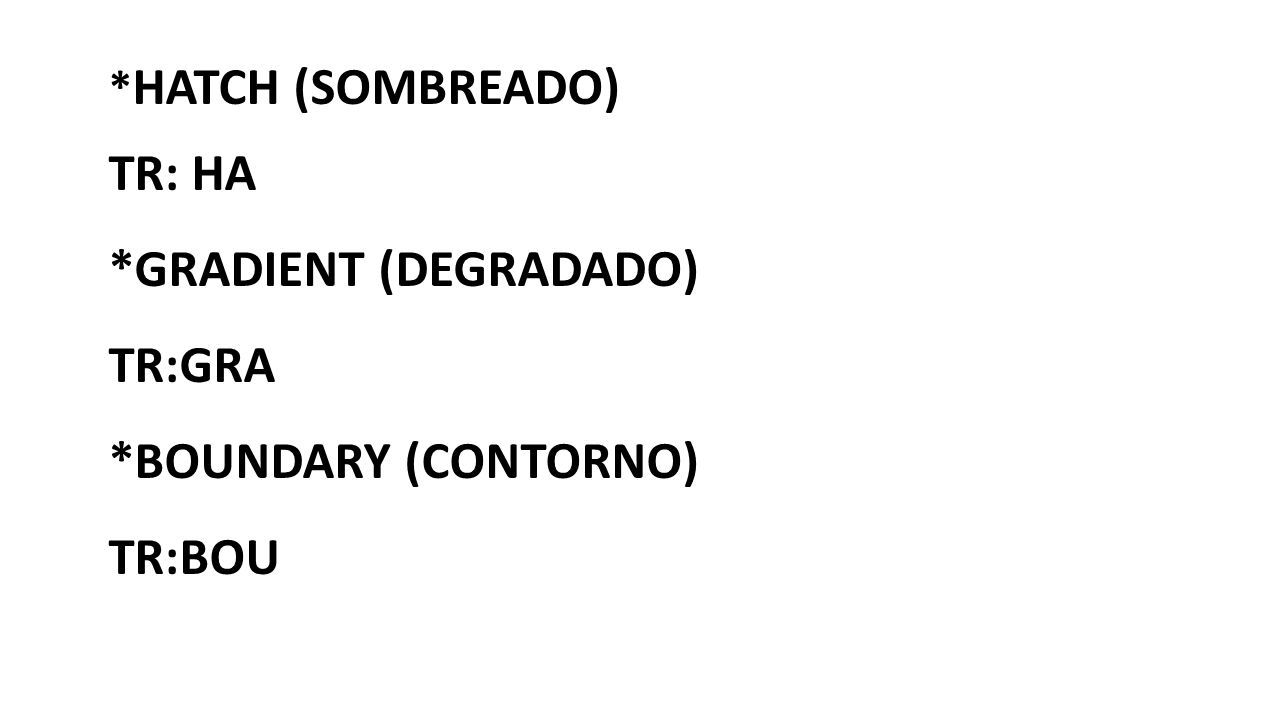

10 * HATCH (SOMBREADO) TR: HA *GRADIENT (DEGRADADO) TR:GRA *BOUNDARY (CONTORNO) TR:BOU

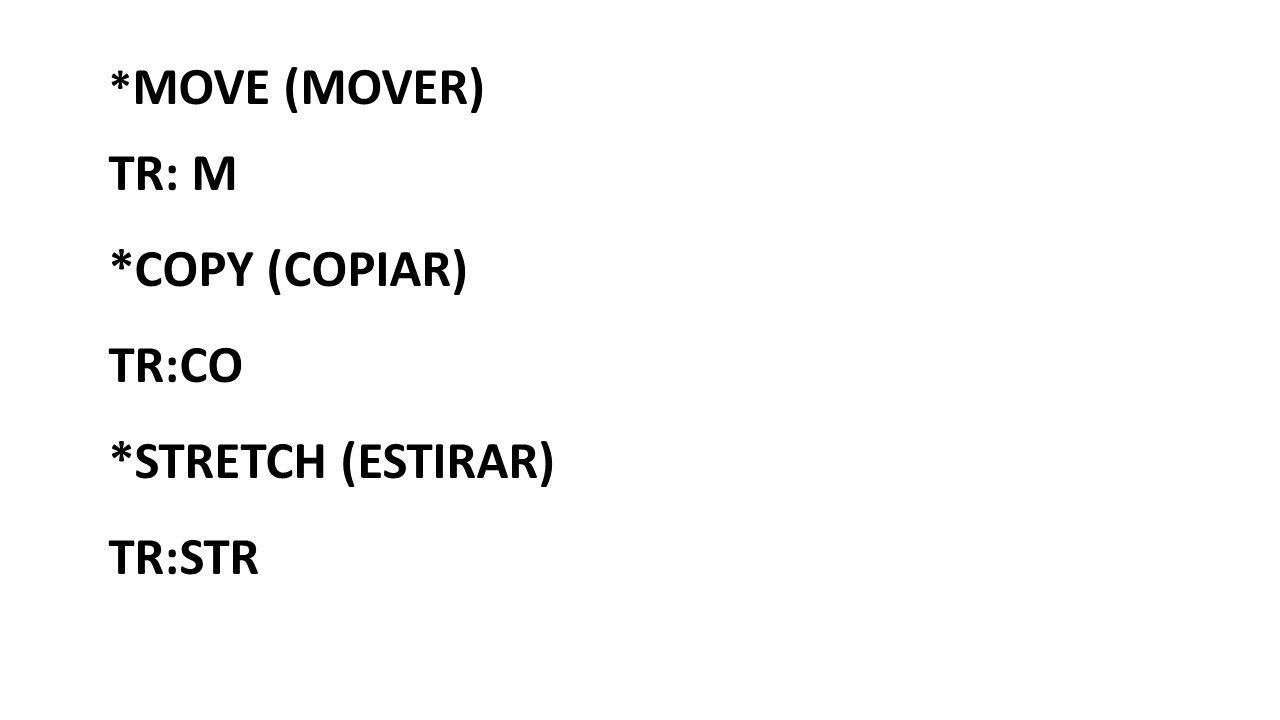

11 * MOVE (MOVER) TR: M *COPY (COPIAR) TR:CO *STRETCH (ESTIRAR) TR:STR

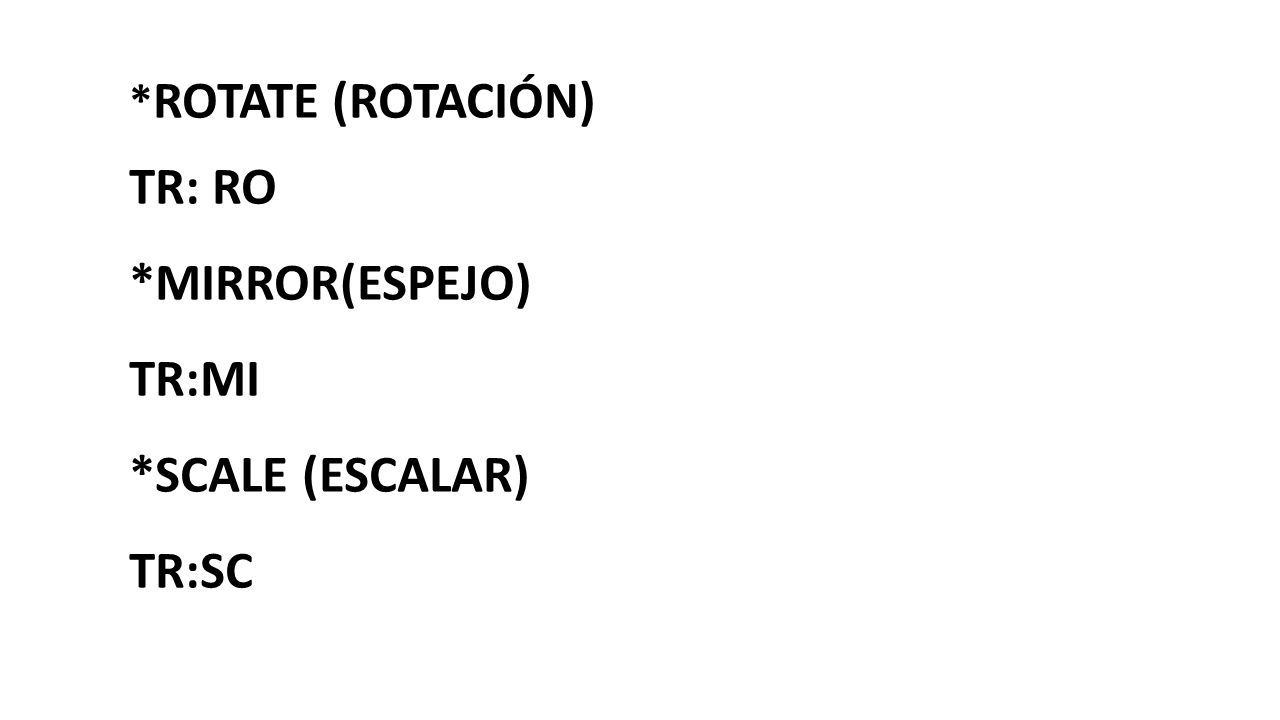

12 * ROTATE (ROTACIÓN) TR: RO *MIRROR(ESPEJO) TR:MI *SCALE (ESCALAR) TR:SC

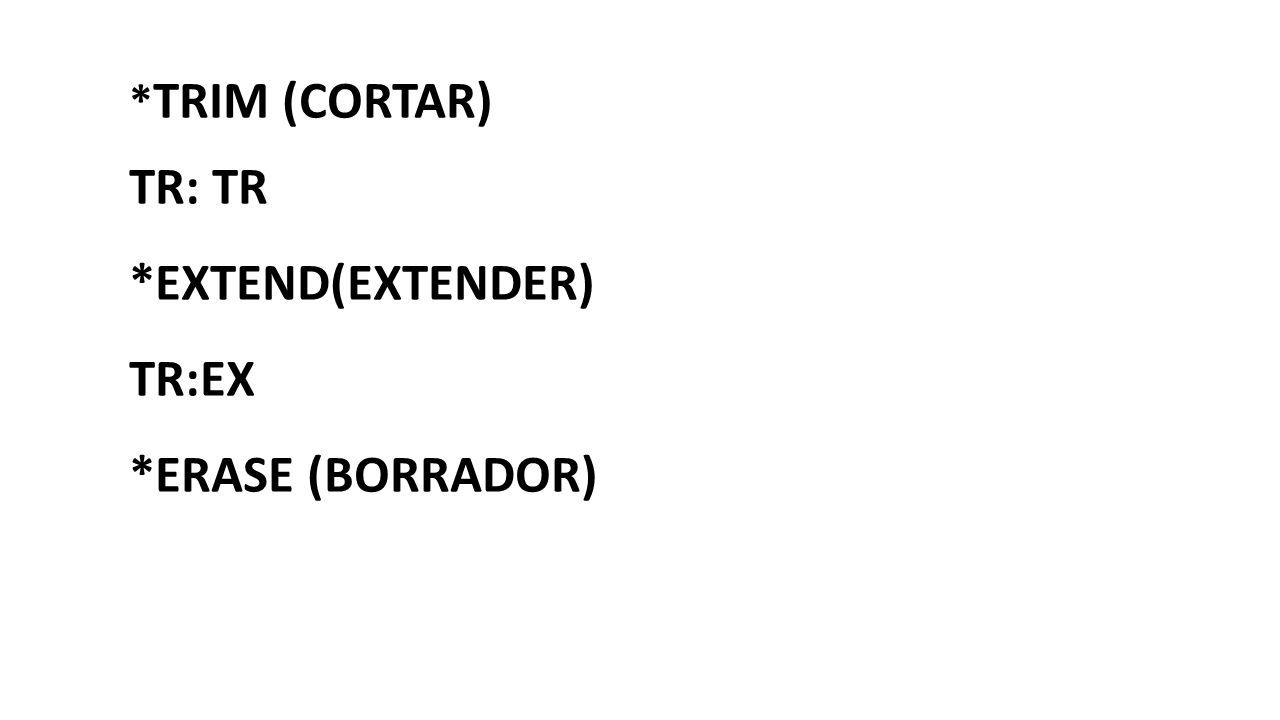

13 * TRIM (CORTAR) TR: TR *EXTEND(EXTENDER) TR:EX *ERASE (BORRADOR)

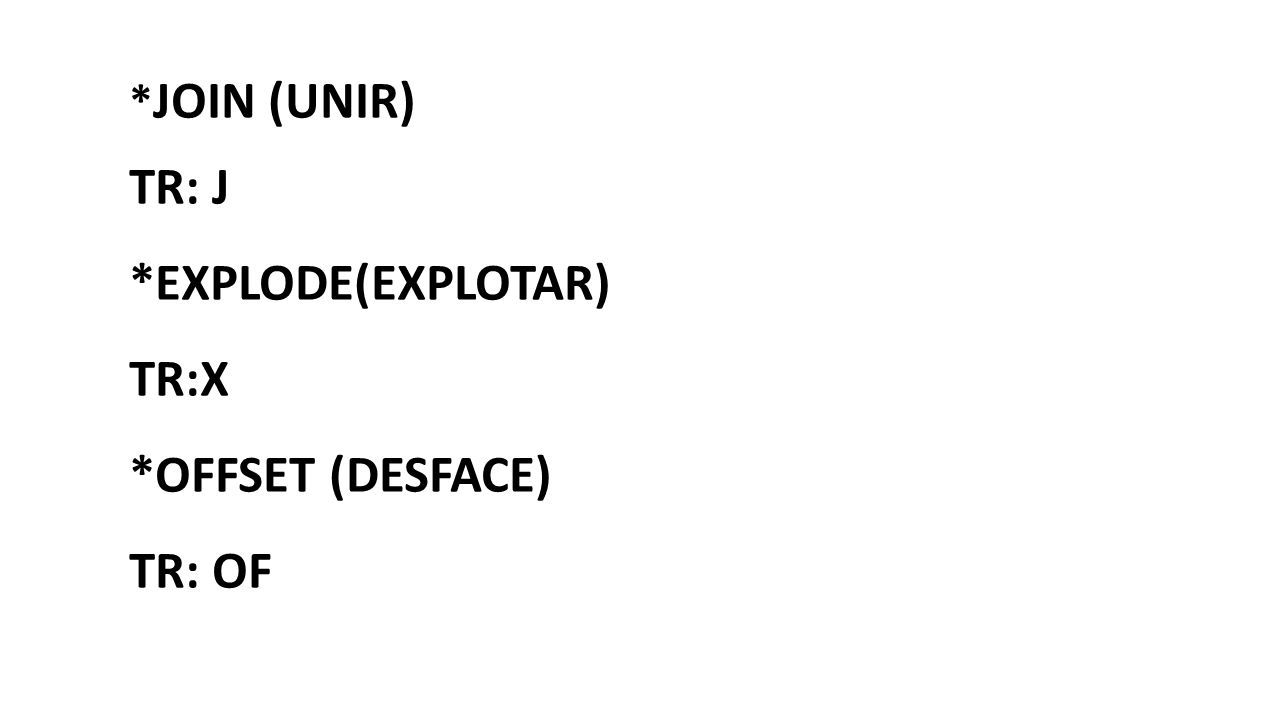

14 * JOIN (UNIR) TR: J *EXPLODE(EXPLOTAR) TR:X *OFFSET (DESFACE) TR: OF

15 * POLAR ARRAY (ARREGLO CIRCULAR) TR: ARRAYPOLAR *RECTANGULAR ARRAY (ARREGLO RECTANGULAR) TR:ARRAYRECT *PATH ARRAY (ARREGLO DE SEGUIMIENTO) TR: ARRAYPATH

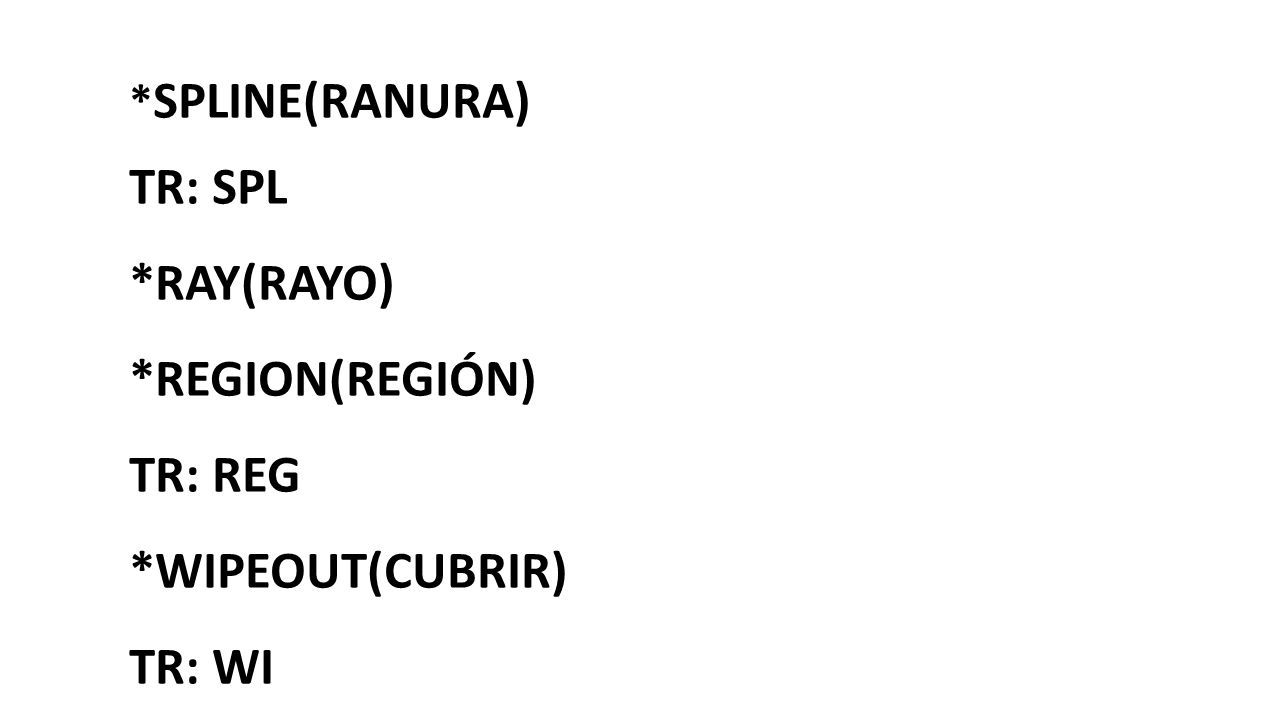

16 * SPLINE(RANURA) TR: SPL *RAY(RAYO) *REGION(REGIÓN) TR: REG *WIPEOUT(CUBRIR) TR: WI

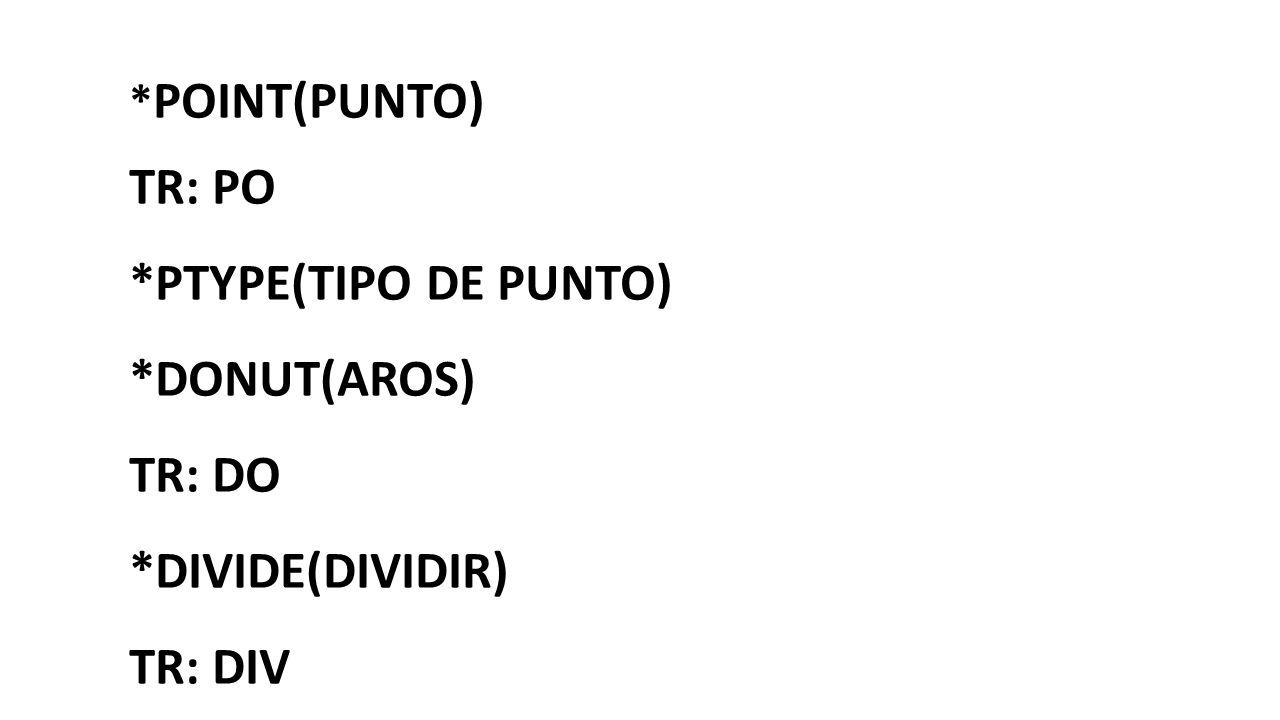

17 * POINT(PUNTO) TR: PO *PTYPE(TIPO DE PUNTO) *DONUT(AROS) TR: DO *DIVIDE(DIVIDIR) TR: DIV

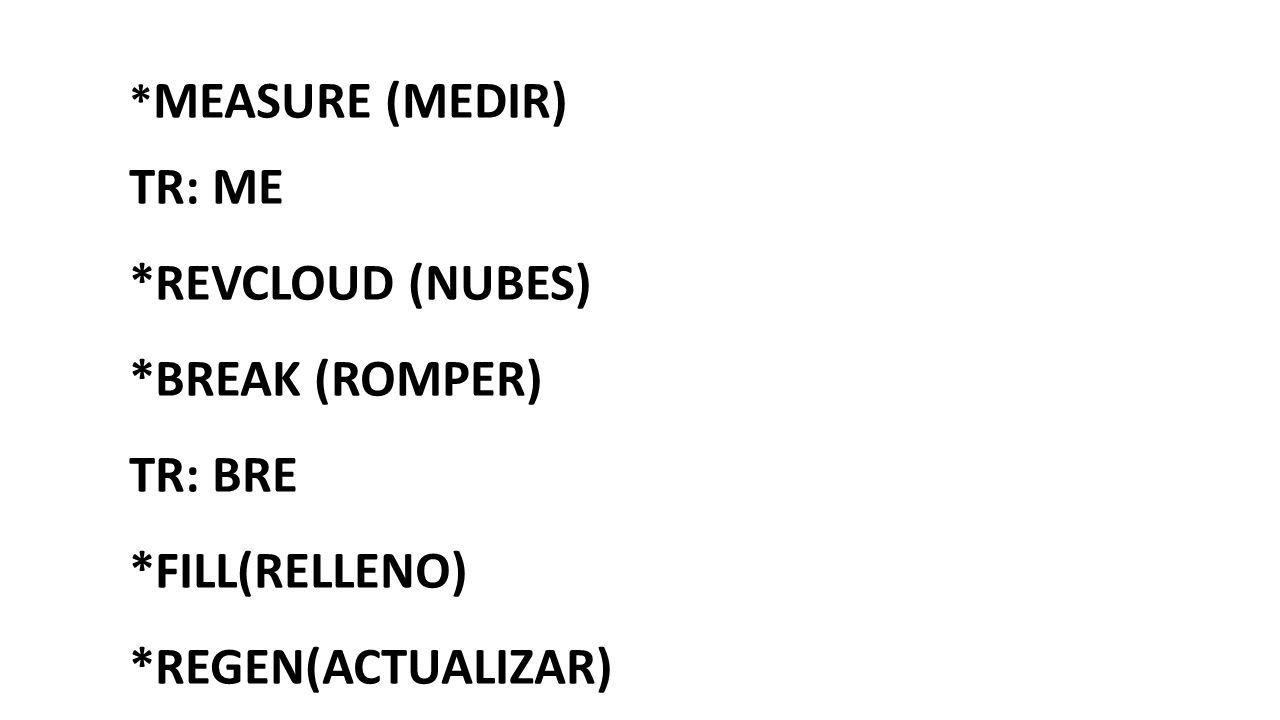

18 * MEASURE (MEDIR) TR: ME *REVCLOUD (NUBES) *BREAK (ROMPER) TR: BRE *FILL(RELLENO) *REGEN(ACTUALIZAR)

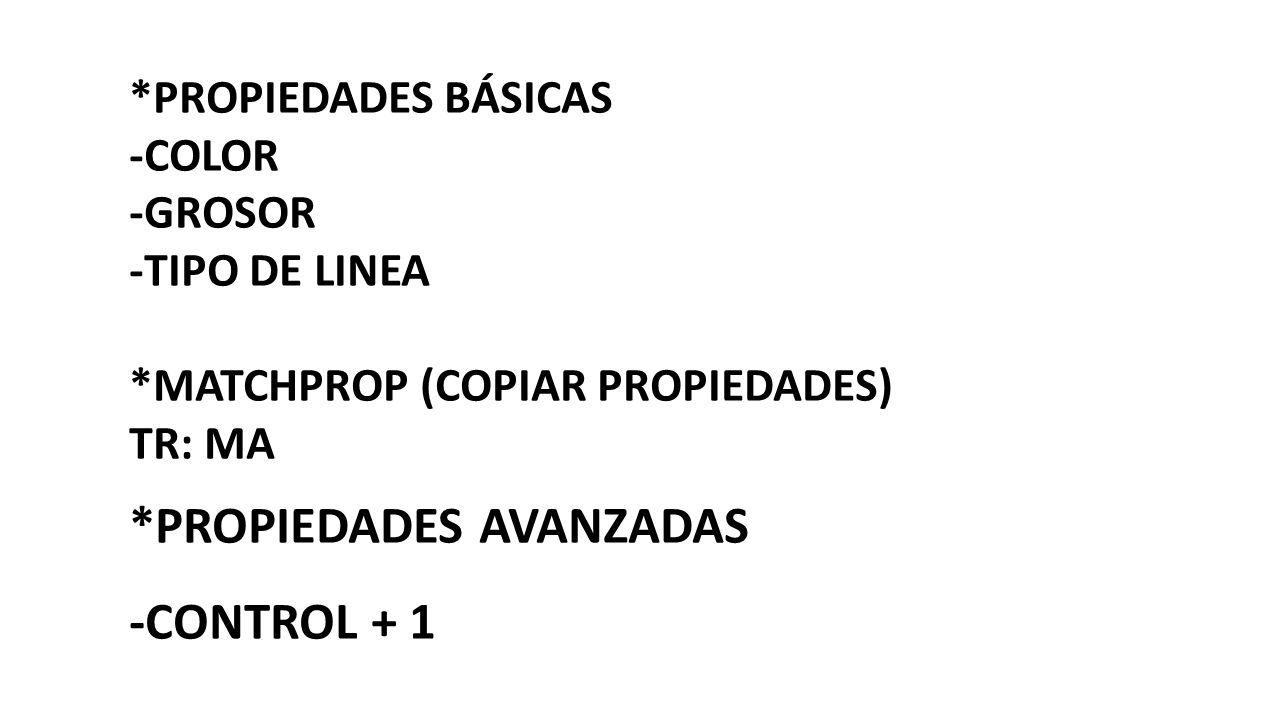

19 *PROPIEDADES BÁSICAS -COLOR -GROSOR -TIPO DE LINEA *MATCHPROP (COPIAR PROPIEDADES) TR: MA *PROPIEDADES AVANZADAS -CONTROL + 1

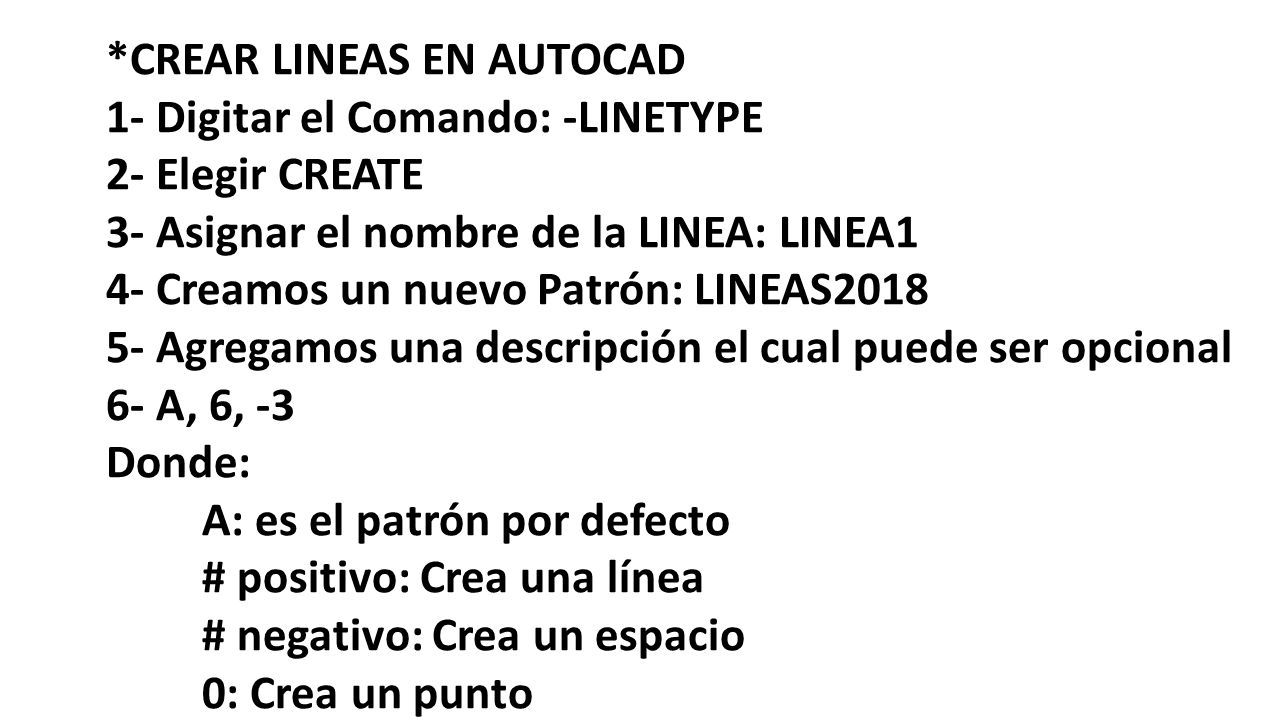

20 *CREAR LINEAS EN AUTOCAD 1- Digitar el Comando: -LINETYPE 2- Elegir CREATE 3- Asignar el nombre de la LINEA: LINEA1 4- Creamos un nuevo Patrón: LINEAS2018 5- Agregamos una descripción el cual puede ser opcional 6- A, 6, -3 Donde: A: es el patrón por defecto # positivo: Crea una línea # negativo: Crea un espacio 0: Crea un punto

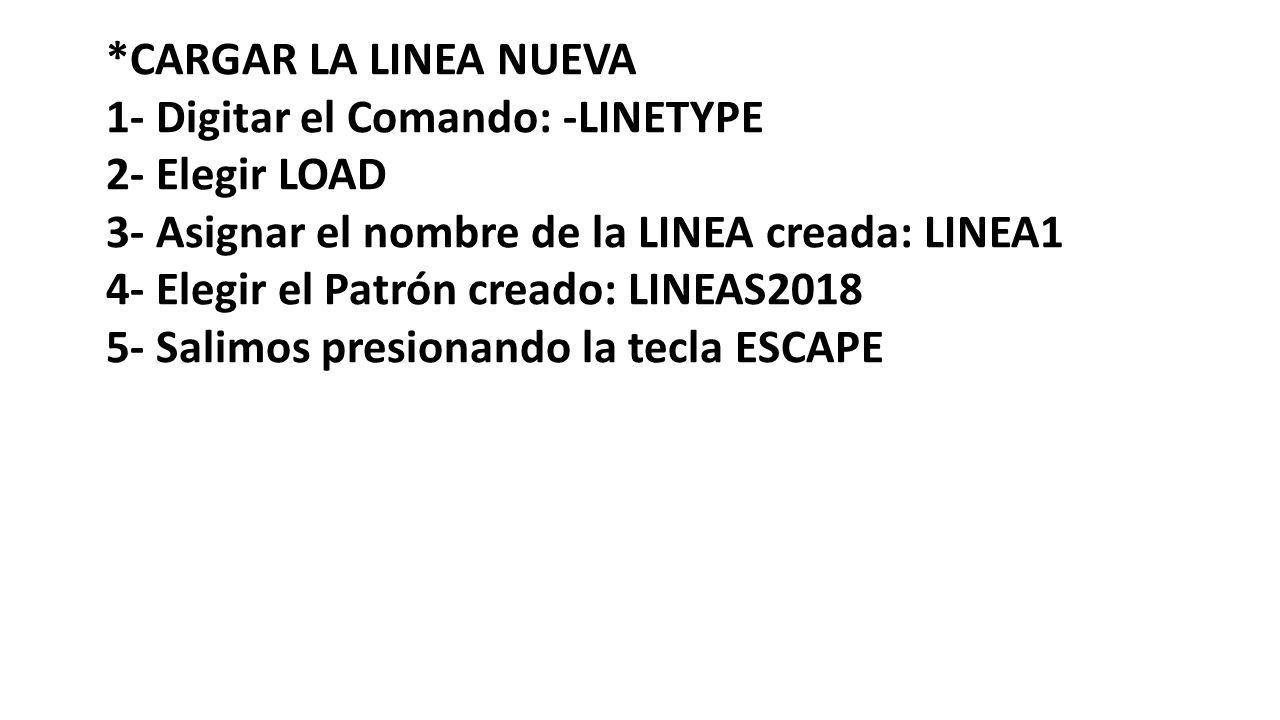

21 *CARGAR LA LINEA NUEVA 1- Digitar el Comando: -LINETYPE 2- Elegir LOAD 3- Asignar el nombre de la LINEA creada: LINEA1 4- Elegir el Patrón creado: LINEAS2018 5- Salimos presionando la tecla ESCAPE

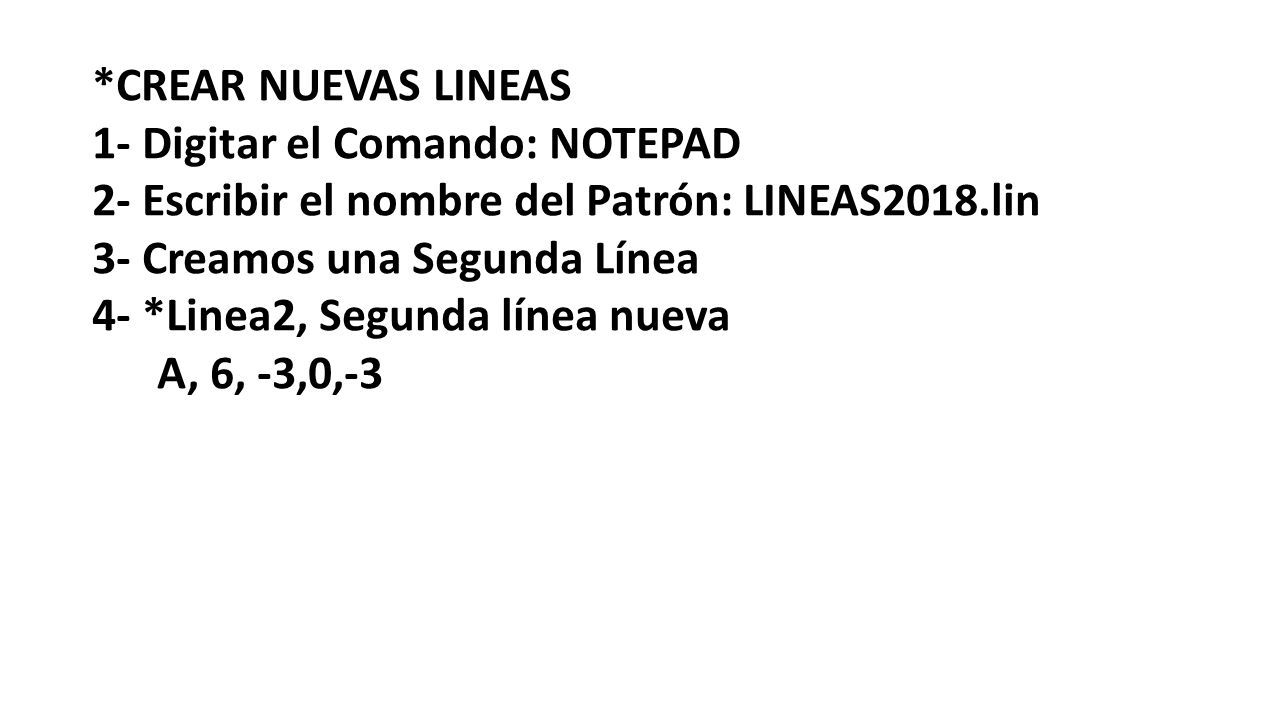

22 *CREAR NUEVAS LINEAS 1- Digitar el Comando: NOTEPAD 2- Escribir el nombre del Patrón: LINEAS2018.lin 3- Creamos una Segunda Línea 4- *Linea2, Segunda línea nueva A, 6, -3,0,-3

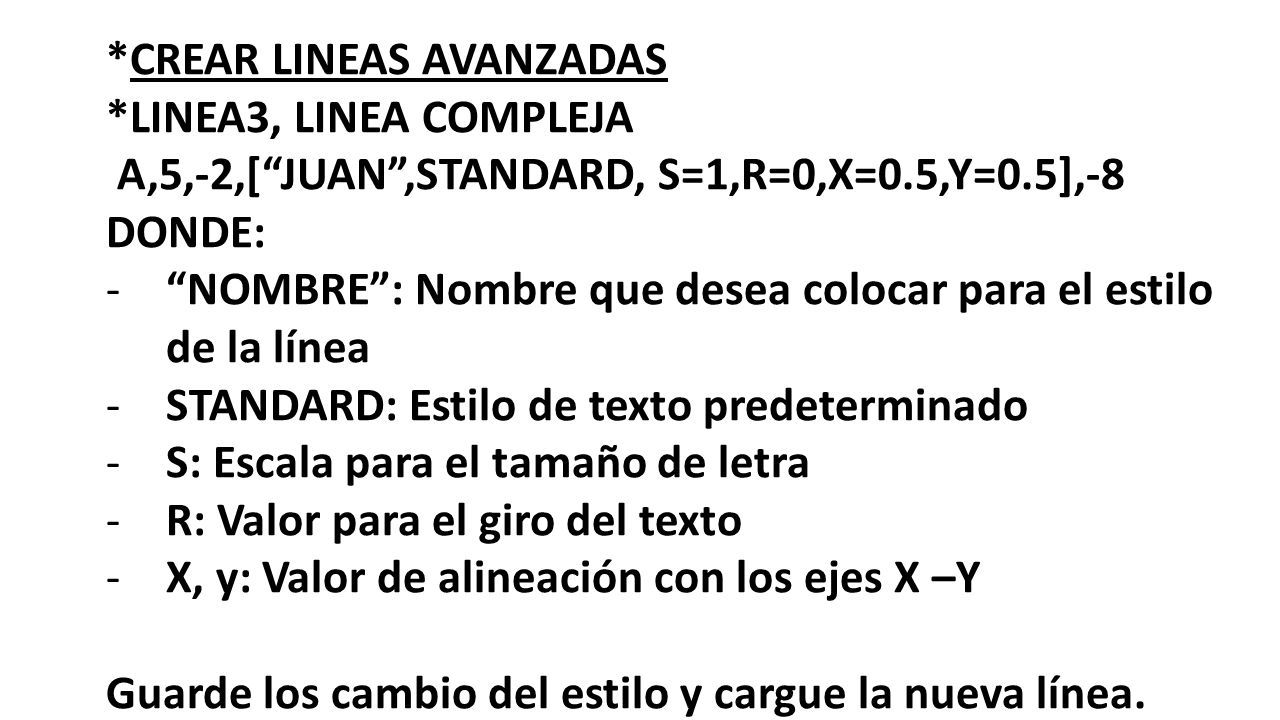

23 *CREAR LINEAS AVANZADAS *LINEA3, LINEA COMPLEJA A,5,-2,[“JUAN”,STANDARD, S=1,R=0,X=0.5,Y=0.5],-8 DONDE: -“NOMBRE”: Nombre que desea colocar para el estilo de la línea -STANDARD: Estilo de texto predeterminado -S: Escala para el tamaño de letra -R: Valor para el giro del texto -X, y: Valor de alineación con los ejes X –Y Guarde los cambio del estilo y cargue la nueva línea.
