1 Cognitens-WLS400M Análisis

2 2 Cognitens-WLS400M  Comprender la función del Análisis en el proceso de medición.  Revisar y practicar las diferentes herramientas del Análisis. Objetivos Mapping Preparación de Proyecto Medición Analysis Alineamiento Informes Análisis

3 3 Cognitens-WLS400M  Análisis es la inspección de los datos de medición de una pieza.  El proceso de Análisis busca defectos.  El Análisis utiliza los datos de la medición para producir resultados significativos.  El proceso de Análisis incluye las siguientes opciones: Introducción al Análisis Análisis de superficie Secciones Dimensiones Holgura y Enrase (Flush & Gap)

4 4 Cognitens-WLS400M  Después de importar un CAD, y alinear la nube de puntos con el, se puede mostrar un análisis de superficie por colores.  El análisis aplica un esquema de colores a las desviaciones de acuerdo con los ajustes en la Escala de Leyenda de colores.  El Análisis de Superficie permite al usuario hacer una visualización por código de colores (mapa de colores) de las distancias de medición entre el CAD y la nube de puntos.  El mapa de colores proporciona una forma rápida de visualización de las diferentes desviaciones existentes. Análisis de Superficie

5 5 Cognitens-WLS400M  Hay 3 tipos de mapas de colores:  Continuo  Discreto  Basado en Tolerancia Mapa de Colores Por defecto se muestra el tipo de análisis de superficie continuo.

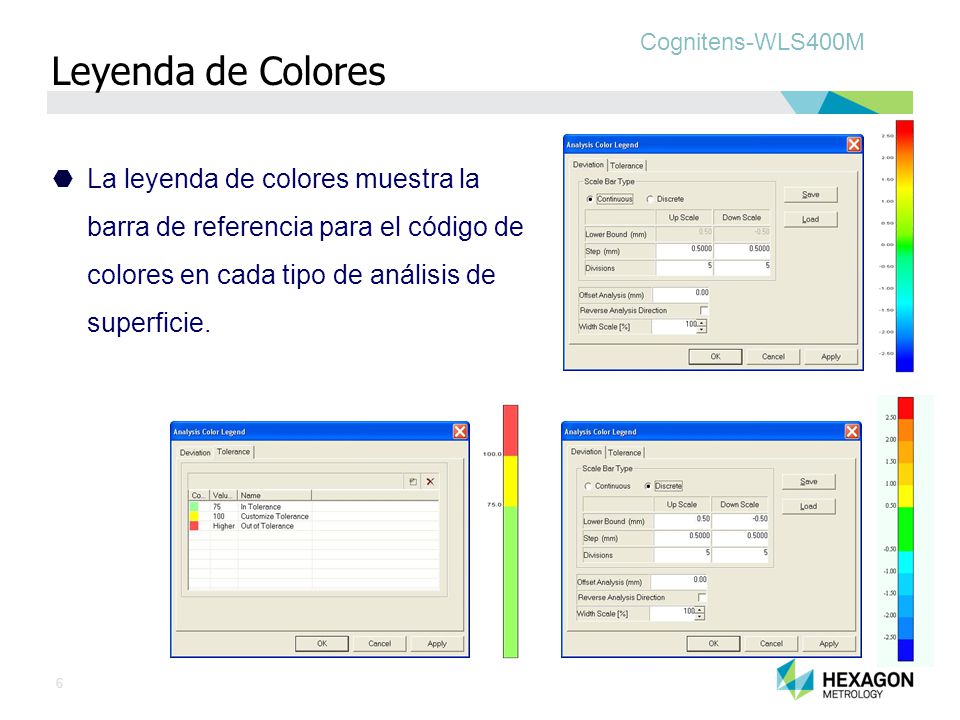

6 6 Cognitens-WLS400M  La leyenda de colores muestra la barra de referencia para el código de colores en cada tipo de análisis de superficie. Leyenda de Colores

7 7 Cognitens-WLS400M Análisis de Superficie Discreto El análisis de superficie discreto permite definir rangos de desviación por colores.

8 8 Cognitens-WLS400M  El análisis basado en tolerancias muestra un mapa de colores en términos de dentro/fuera de las tolerancias definidas en el CAD.  Es posible definir diferentes tolerancias en un mismo CAD.  Es posible generar áreas en el CAD a partir de curvas y aplicarles tolerancias diferentes. Mapa de Colores basado en Tolerancias

9 9 Cognitens-WLS400M Mapa de Colores basado en Tolerancias

10 10 Cognitens-WLS400M  Dimensiones son objetos de medición que son parte de un elemento.  Se pueden utilizar para definir mediciones, tolerancias o distancias.  Dos tipos de dimensiones:  Un Elemento – define la distancia de medición entre el nominal y el actual.  Dos Elementos – define la medición de una distancia entre los dos elementos seleccionados. ¿Qué son las Dimensiones? (azul) – No calculado (rojo) – Fuera de tolerancia (verde) – Dentro de tolerancia

11 11 Cognitens-WLS400M DimensiónNombre de la dimensión. El cuadro Crítica determina si la dimensión participa en el pasa/no pasa. ElementoEl elemento seleccionado para la dimensión. No editable. Posición verdaderaDefinición y tolerancia de la dimensión posición verdadera. Sólo para elementos cerrados. Dirección de dimensión La dirección en la cual se obtendrá la dimensión. Rotar permite girar la dirección. Los campos I, J, K muestran la dirección actual. TamañoInserta una dimensión de tamaño para elementos cerrados. Por ejemplo, el diámetro de un círculo. ToleranciaTolerancia para dimensiones dirección/tamaño asociadas al elemento. Cuando se selecciona Posición verdadera, las tolerancias superior e inferior están deshabilitadas. Insertar, Modificar y Cerrar Insertar permite insertar una nueva dimensión para un elemento. Modificar permite la modificación en el elemento seleccionado. Cerrar cierra la ventana de dimensión del elemento sin aplicar ningún cambio. Insertar Dimensiones

12 12 Cognitens-WLS400M ElementosLos elementos seleccionados para la dimensión. Dirección de DimensiónLa dirección en que se realiza la dimensión. El valor por defecto esta asociado al elemento 1. ToleranciaTolerancia para la distancia Insertar Dimensiones – Dos Elementos

13 13 Cognitens-WLS400M  se pueden definir dimensiones por defecto para cada elemento.  Insertar las dimensiones deseadas  botón derecho en el elemento  dimensiones  poner por defecto. Dimensiones Cuando se inserta un nuevo elemento, este tendrá automáticamente las dimensiones definidas por defecto.

14 14 Cognitens-WLS400M  Es posible medir 2 piezas realizar un ensamblaje digital/virtual.  Cuando se unen 2 mediciones en el mismo setup es posible medir las desviaciones entre 2 líneas de borde.  La distancia entre 2 bordes mostrara la información de holgura.  La distancia entre puntos de superficie relativos, mostrará la información de enrase. Análisis de Holgura y Enrase

15 15 Cognitens-WLS400M Secciones  Permite la creación de subconjuntos en la nube de puntos.  El usuario puede visualizar estos subconjuntos por separado o junto a otros objetos (CAD) y se pueden exportar para utilizarlos en otros programas.  Las secciones muestran los puntos medidos situados en un plano que intersecta la nube de puntos.  Una sección reduce los datos y se centra en una zona en particular.  Mostrando una sección, el usuario puede entender mejor la situación de la zona medida.

16 16 Cognitens-WLS400M Secciones  2 vistas opcionales para mostrar las secciones:  Ventana de visualización 3D  Ventana de visualización 2D para el análisis de secciones - XS análisis.  Varias propiedades de las secciones afectan a la visualización de la información en estos visualizadores gráficos.

17 17 Cognitens-WLS400M Secciones  Ventana gráfica 3D

18 18 Cognitens-WLS400M Secciones  Posición 3D en el 2D análisis  Es posible definir una imagen previa para cada sección  Hay 4 vistas por defecto.

19 19 Cognitens-WLS400M Propiedades de Secciones Dos clasificaciones para las propiedades de las secciones:  Individual – Las propiedades se cambian en la ventana de Propiedades de la Sección.  Grupo – Las propiedades se cambian en la ventana de Propiedades de Grupo de Secciones. La siguiente ventana contiene los valores y parámetros que afectan a la posición de la sección individual, parámetros de búsqueda y visualización.

20 20 Cognitens-WLS400M  Punto de Inicio – coordenadas x,y,z del comienzo de la sección.  Normal – orientación de la sección.  Ejes – define la orientación de la sección en un eje específico.  Múltiple – define el número de planos para hacer secciones a cierta distancia.  Paso - distancia entre cada plano. Puede ser positiva o negativa. Propiedades de Secciones

21 21 Cognitens-WLS400M Propiedades de Grupos de Secciones  Cuerda – muestra la nube de puntos como puntos en la sección.  Max. Desviación – Afecta a los puntos que se incluirán en la visualización de la sección. Solo se mostraran los puntos mayores que la desviación máxima.  Max. Expansión - Afecta a los puntos que se incluirán en la visualización de la sección definiendo la distancia base entre puntos.

22 22 Cognitens-WLS400M Propiedades de Grupos de Secciones  Polilinea – muestra la nube de puntos como una línea.  Diagrama de Pelos – Cambia los indicadores gráficos de distancia a líneas que van desde los puntos de la sección hasta el CAD. Seleccionando esta casilla se habilita la opción Factor de escala.  Distancia de Búsqueda – Afecta a la distancia en la cual el software busca puntos para la sección.  Visualización – define el tamaño de los puntos para las secciones.

23 23 Cognitens-WLS400M Sección  Dos métodos de visualización:  Cuerda – Visualización como puntos  Polilinea – Visualización como línea Cada uno de estos métodos afecta a la visualización en las ventanas gráficas 2D y 3D.

24 24 Cognitens-WLS400M Ventana de Análisis de Secciones Herramientas de análisis de secciones: Distancia entre dos puntos: definir dos puntos y una posición para la etiqueta de dimensión. Distancia desde la tangente a un punto: definir dos puntos y una posición para la etiqueta de dimensión. Distancia desde la normal a un punto: definir dos puntos y una posición para la etiqueta de dimensión. Mínima Distancia Normal: marcar dos segmentos y una posición para la etiqueta de dimensión.

25 25 Cognitens-WLS400M Ventana de Análisis de Secciones Angulo: mide el ángulo entre dos segmentos seleccionados. Circulo: mide el círculo entre dos segmentos seleccionados. Borrar distancias: borra la dimensión seleccionada. Propiedades de Secciones: se utiliza para acceder al cuadro de diálogo de Propiedades de Grupos de Secciones. Radio: mide la dimensión de radios en esquinas.

26 26 Cognitens-WLS400M Análisis de Secciones La etiqueta de dimensión muestra cuatro distancias:  Resultado de la dimensión: para la dimensión seleccionada – distancia o radio.  DX – Distancia entre puntos a lo largo del eje X.  DY - Distancia entre puntos a lo largo del eje Y.  DZ - Distancia entre puntos a lo largo del eje Z.

27 27 Cognitens-WLS400M Análisis de Secciones La siguiente imagen muestra diferentes tipos de dimensiones. Cada medición se muestra en una etiqueta diferente.

28 28 Cognitens-WLS400M  Análisis es la inspección de la información de medición de la pieza.  El proceso de análisis busca defectos en la pieza.  Métodos de análisis:  Análisis de Superficie (Continuo, Discreto, Tolerancia)  Dimensiones  Holgura y Enrase  Secciones  El paso final del proceso de medición es un informe en el cual se pueden mostrar los resultados del análisis. Resumen

29 29 Cognitens-WLS400M No puedo esperar para ver que es lo siguiente… Mapping Preparación de Proyecto Medición Análisis Alineamiento Informes WLS400 Guía de Aprendizaje
