1 PCI II

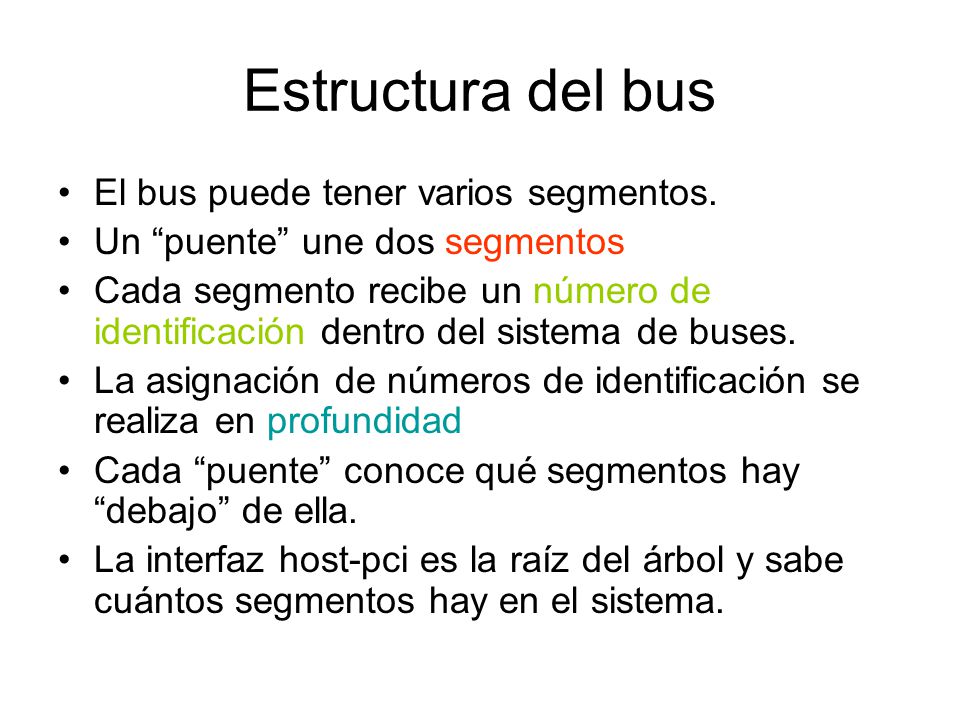

2 Estructura del bus El bus puede tener varios segmentos.
Un “puente” une dos segmentos Cada segmento recibe un número de identificación dentro del sistema de buses. La asignación de números de identificación se realiza en profundidad Cada “puente” conoce qué segmentos hay “debajo” de ella. La interfaz host-pci es la raíz del árbol y sabe cuántos segmentos hay en el sistema.

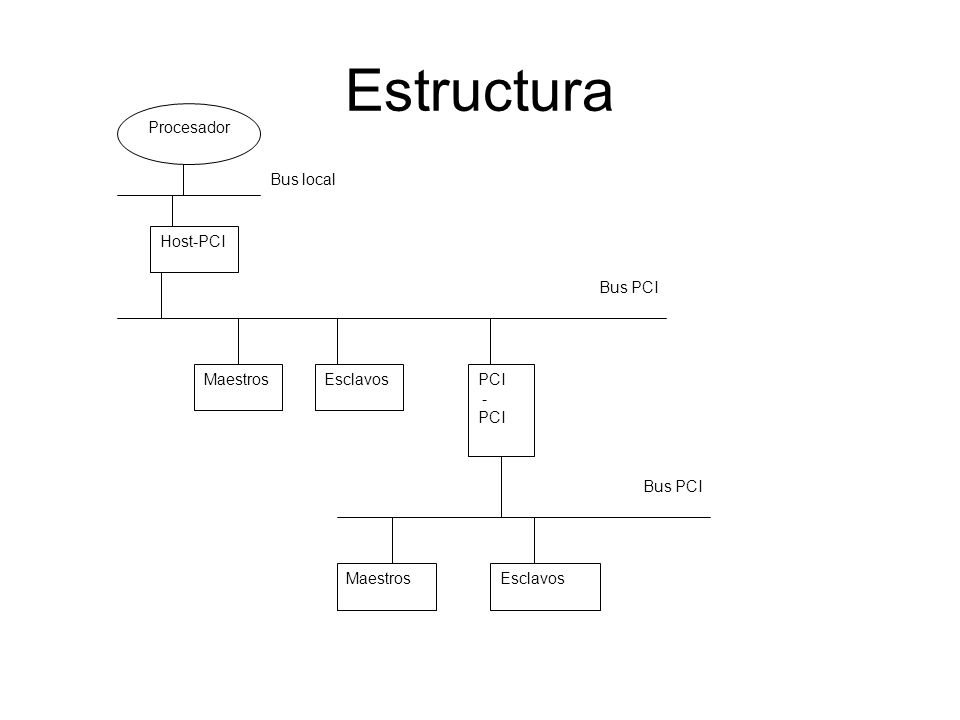

3 Estructura Host-PCI Procesador Maestros Esclavos PCI - Bus local
Bus PCI

4 Estructura del bus Dispositivos:
Un dispositivo puede hospedar hasta 8 funciones. La función es la que proporciona la funcionalidad de entrada/salida Los dispositivos en un segmento están ordenados por una línea IDSEL# Dos configuraciones: conectadas al “puente”. Conectadas a las líneas de dirección del bus.

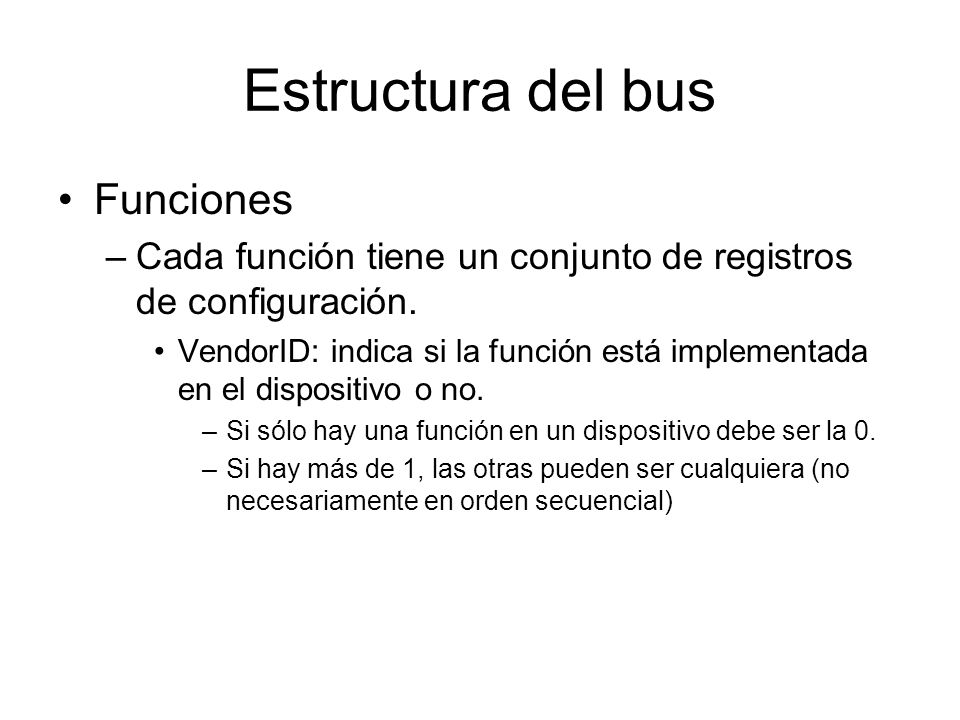

5 Estructura del bus Funciones
Cada función tiene un conjunto de registros de configuración. VendorID: indica si la función está implementada en el dispositivo o no. Si sólo hay una función en un dispositivo debe ser la 0. Si hay más de 1, las otras pueden ser cualquiera (no necesariamente en orden secuencial)

6 Estructura Registros de configuración. 64 registros de 32 bits
Tipo de función, requerimientos de configuración, datos del fabricante. Genéricos-Obligatorios Device Independent(16) DeviceID, VendorID, ClassCode, Status, Command... Dependientes de la función-Obligatorios Device Header(48) Dispositivos Estándares PCI-PCI Bridges CardBus Bridges Dependientes de la función-Específicos Device Dependent(192)

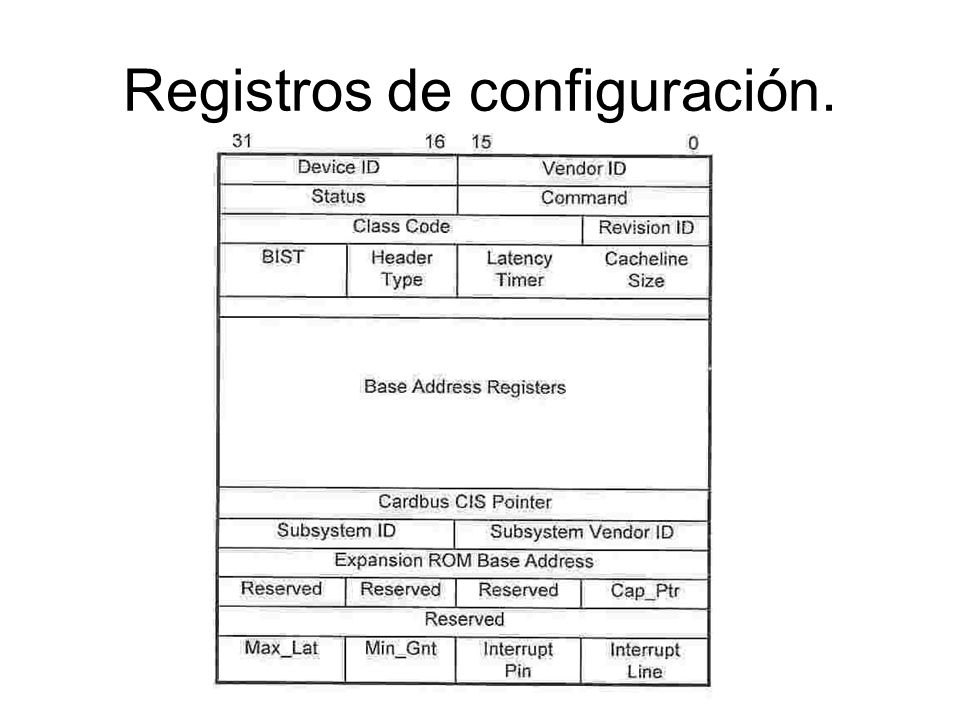

7 Registros de configuración.

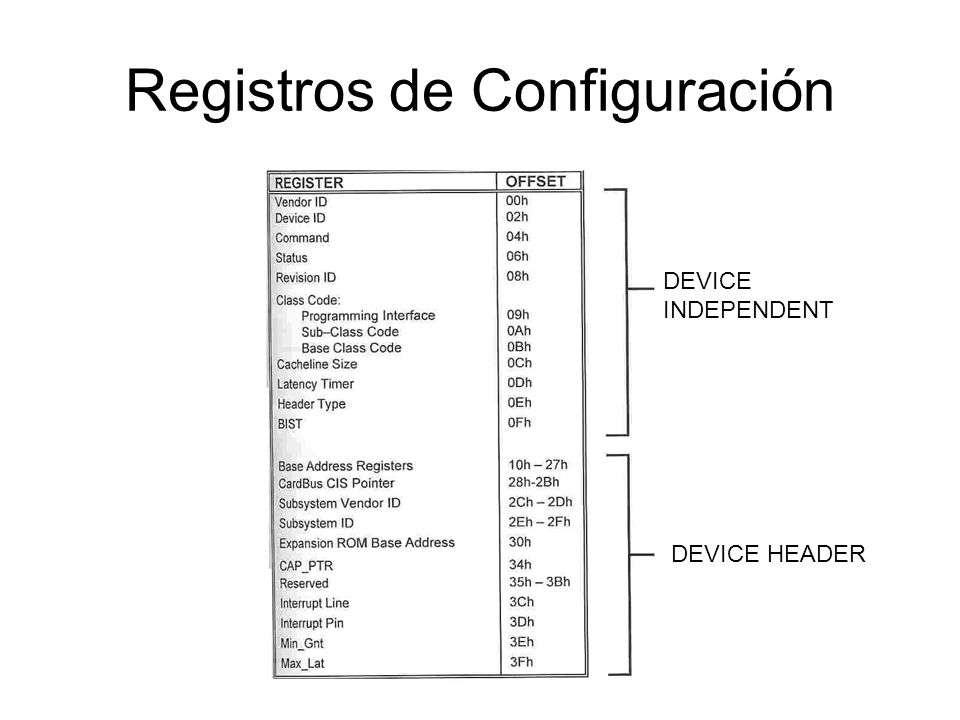

8 Registros de Configuración
DEVICE INDEPENDENT DEVICE HEADER

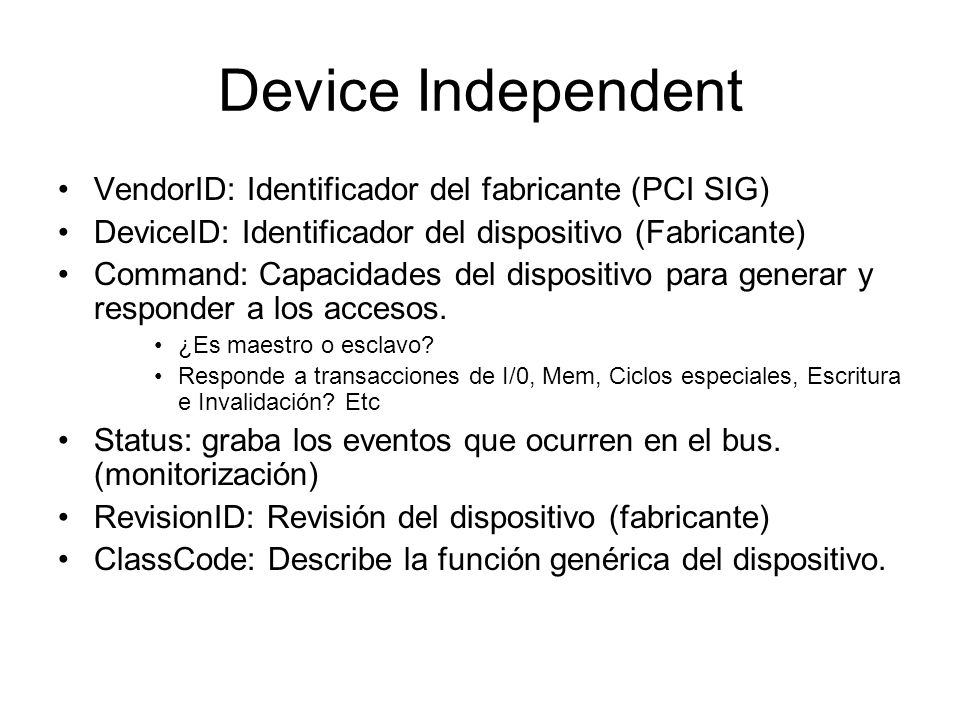

9 Device Independent VendorID: Identificador del fabricante (PCI SIG)
DeviceID: Identificador del dispositivo (Fabricante) Command: Capacidades del dispositivo para generar y responder a los accesos. ¿Es maestro o esclavo? Responde a transacciones de I/0, Mem, Ciclos especiales, Escritura e Invalidación? Etc Status: graba los eventos que ocurren en el bus. (monitorización) RevisionID: Revisión del dispositivo (fabricante) ClassCode: Describe la función genérica del dispositivo.

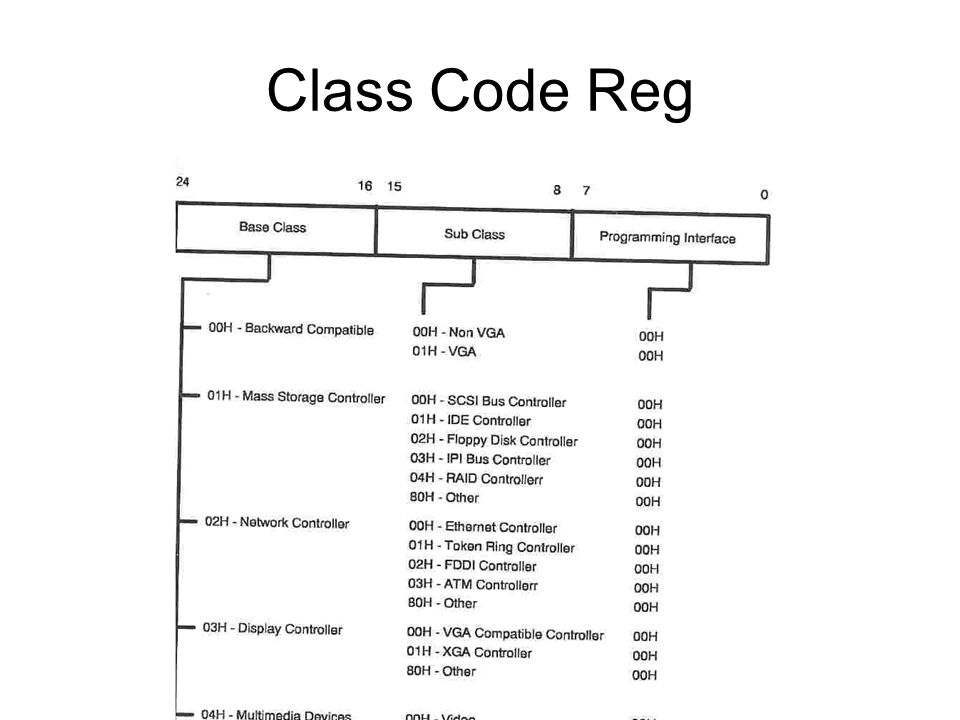

10 Class Code Reg

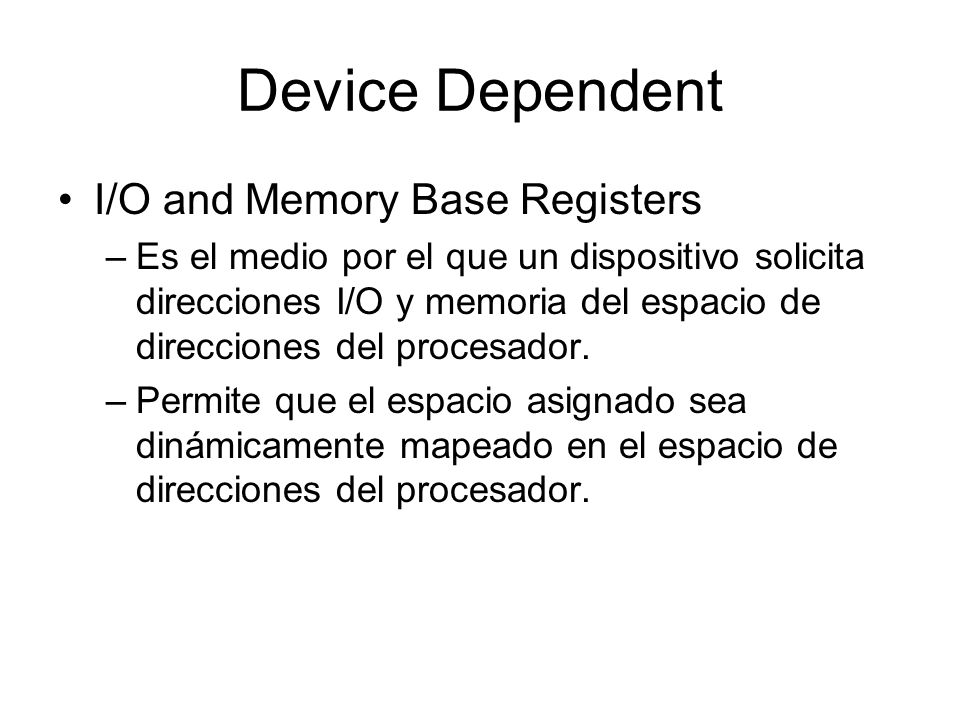

11 Device Dependent I/O and Memory Base Registers
Es el medio por el que un dispositivo solicita direcciones I/O y memoria del espacio de direcciones del procesador. Permite que el espacio asignado sea dinámicamente mapeado en el espacio de direcciones del procesador.

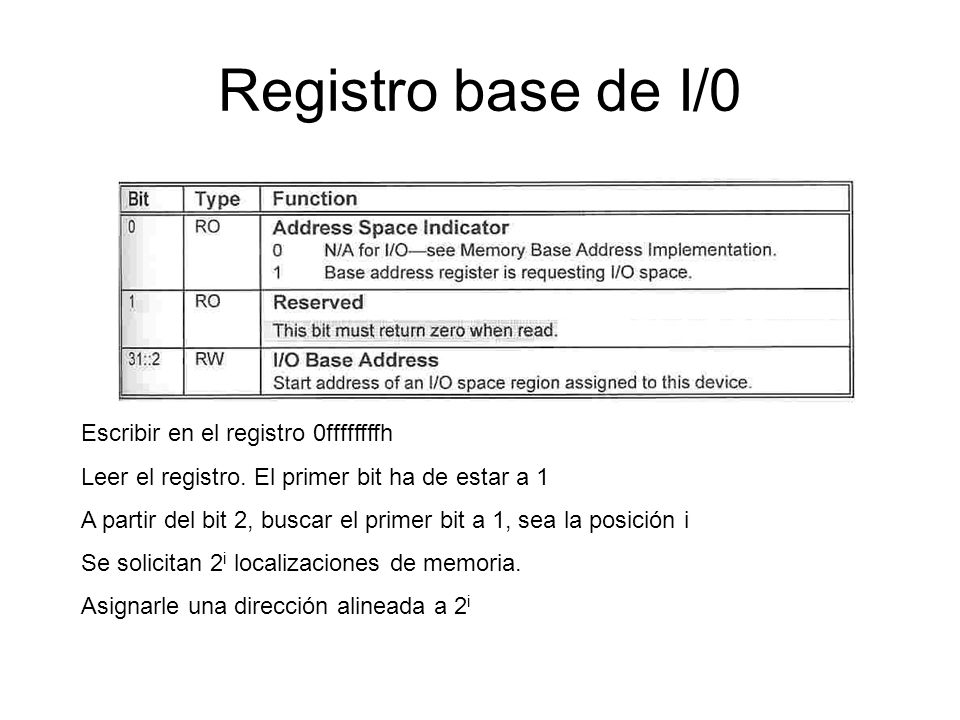

12 Registro base de I/0 Escribir en el registro 0ffffffffh
Leer el registro. El primer bit ha de estar a 1 A partir del bit 2, buscar el primer bit a 1, sea la posición i Se solicitan 2i localizaciones de memoria. Asignarle una dirección alineada a 2i

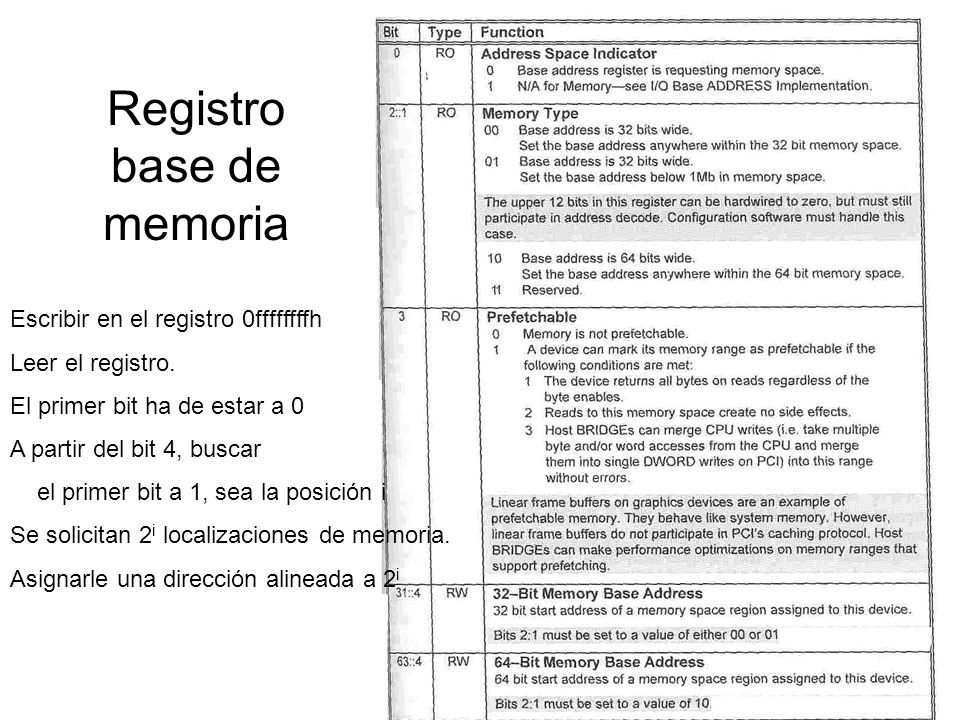

13 Registro base de memoria
Escribir en el registro 0ffffffffh Leer el registro. El primer bit ha de estar a 0 A partir del bit 4, buscar el primer bit a 1, sea la posición i Se solicitan 2i localizaciones de memoria. Asignarle una dirección alineada a 2i

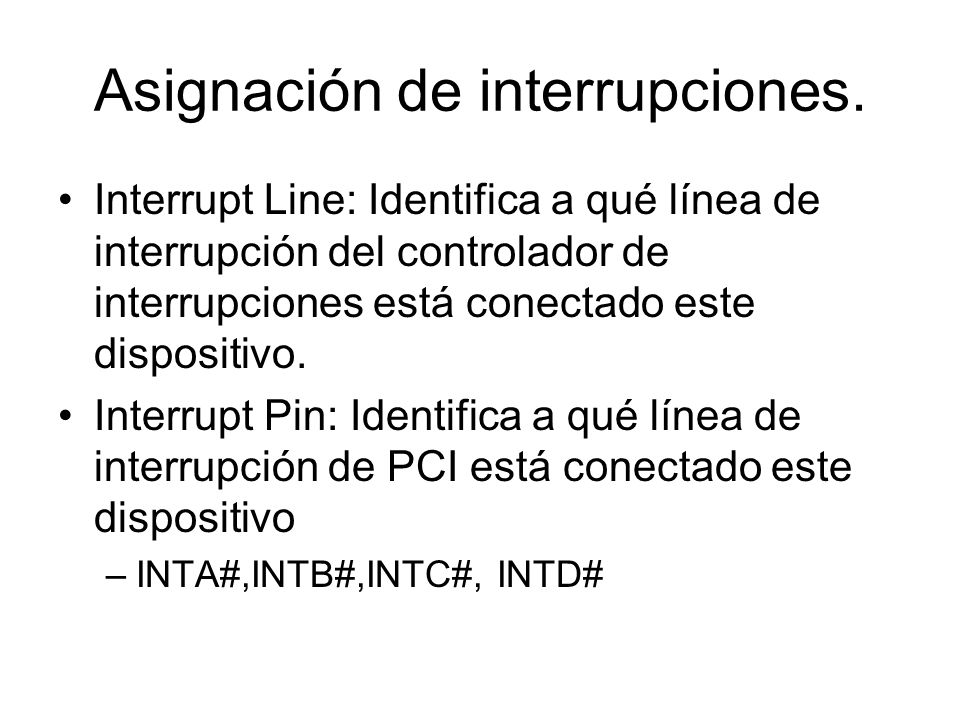

14 Asignación de interrupciones.
Interrupt Line: Identifica a qué línea de interrupción del controlador de interrupciones está conectado este dispositivo. Interrupt Pin: Identifica a qué línea de interrupción de PCI está conectado este dispositivo INTA#,INTB#,INTC#, INTD#

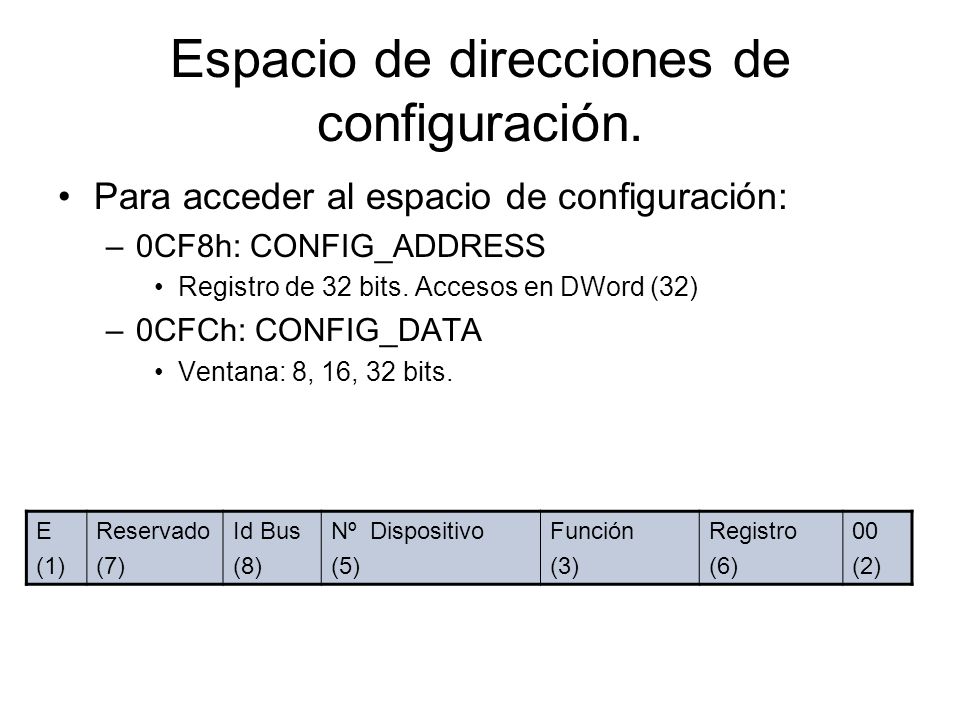

15 Espacio de direcciones de configuración.
Para acceder al espacio de configuración: 0CF8h: CONFIG_ADDRESS Registro de 32 bits. Accesos en DWord (32) 0CFCh: CONFIG_DATA Ventana: 8, 16, 32 bits. E (1) Reservado (7) Id Bus (8) Nº Dispositivo (5) Función (3) Registro (6) 00 (2)
