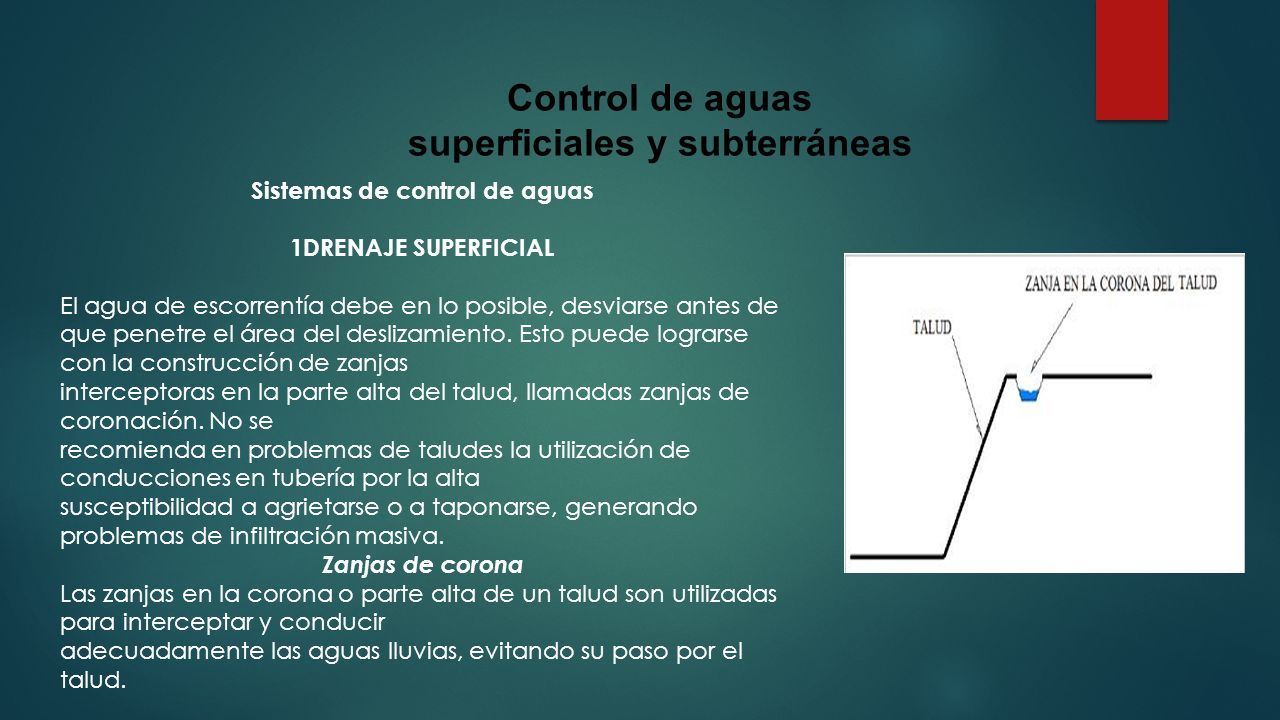

1 Control de aguas superficiales y subterráneas Sistemas de control de aguas 1DRENAJE SUPERFICIAL El agua de escorrentía debe en lo posible, desviarse antes de que penetre el área del deslizamiento. Esto puede lograrse con la construcción de zanjas interceptoras en la parte alta del talud, llamadas zanjas de coronación. No se recomienda en problemas de taludes la utilización de conducciones en tubería por la alta susceptibilidad a agrietarse o a taponarse, generando problemas de infiltración masiva. Zanjas de corona Las zanjas en la corona o parte alta de un talud son utilizadas para interceptar y conducir adecuadamente las aguas lluvias, evitando su paso por el talud.

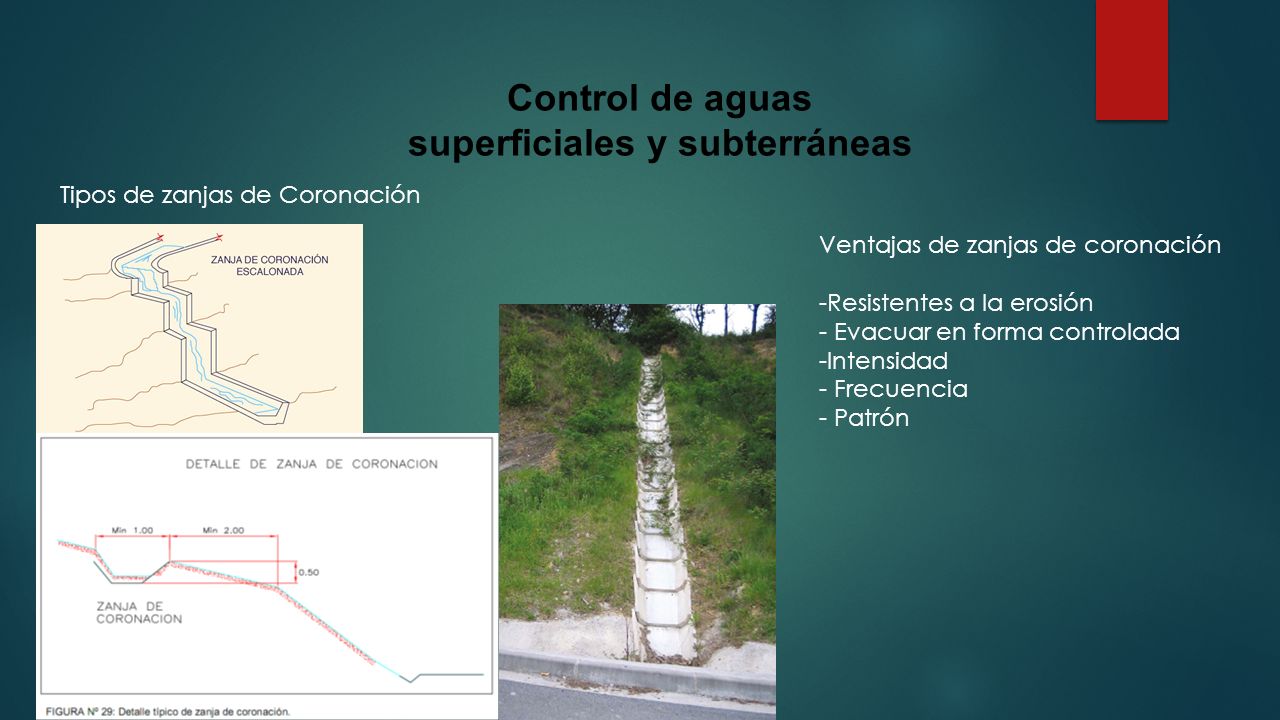

2 Control de aguas superficiales y subterráneas Tipos de zanjas de Coronación Ventajas de zanjas de coronación -Resistentes a la erosión - Evacuar en forma controlada -Intensidad - Frecuencia - Patrón

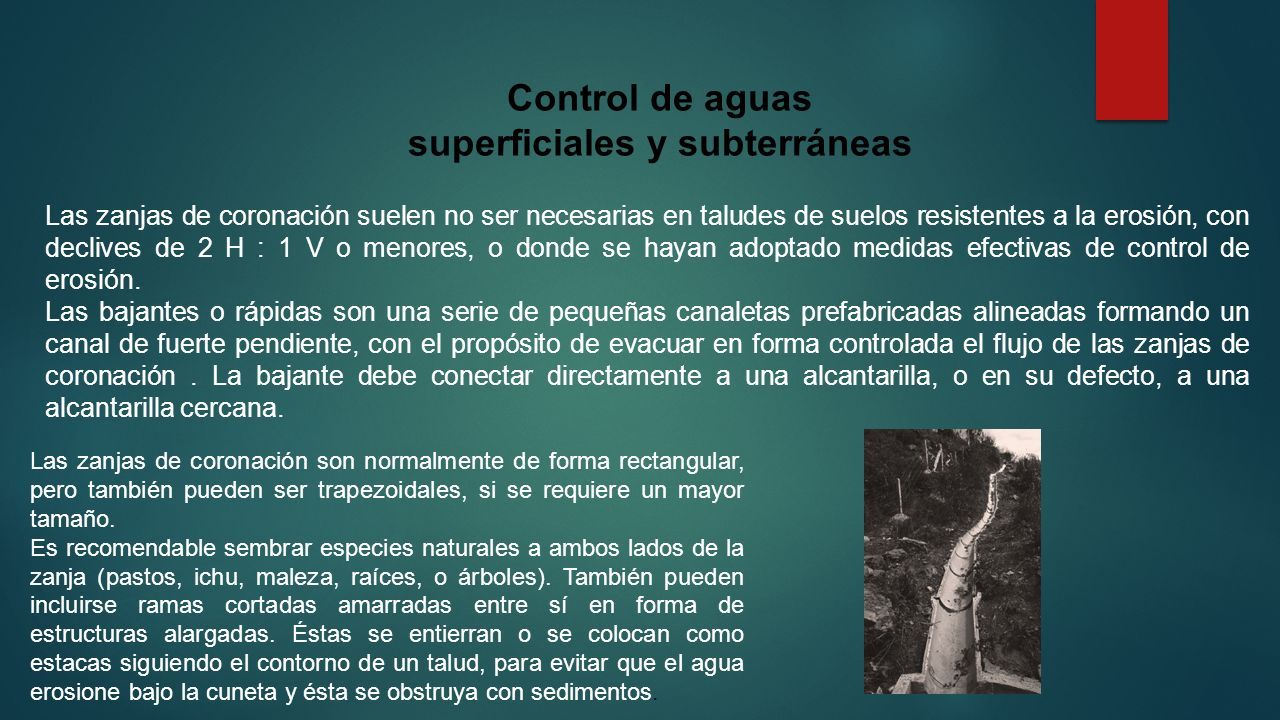

3 Control de aguas superficiales y subterráneas Las zanjas de coronación suelen no ser necesarias en taludes de suelos resistentes a la erosión, con declives de 2 H : 1 V o menores, o donde se hayan adoptado medidas efectivas de control de erosión. Las bajantes o rápidas son una serie de pequeñas canaletas prefabricadas alineadas formando un canal de fuerte pendiente, con el propósito de evacuar en forma controlada el flujo de las zanjas de coronación. La bajante debe conectar directamente a una alcantarilla, o en su defecto, a una alcantarilla cercana. Las zanjas de coronación son normalmente de forma rectangular, pero también pueden ser trapezoidales, si se requiere un mayor tamaño. Es recomendable sembrar especies naturales a ambos lados de la zanja (pastos, ichu, maleza, raíces, o árboles). También pueden incluirse ramas cortadas amarradas entre sí en forma de estructuras alargadas. Éstas se entierran o se colocan como estacas siguiendo el contorno de un talud, para evitar que el agua erosione bajo la cuneta y ésta se obstruya con sedimentos.

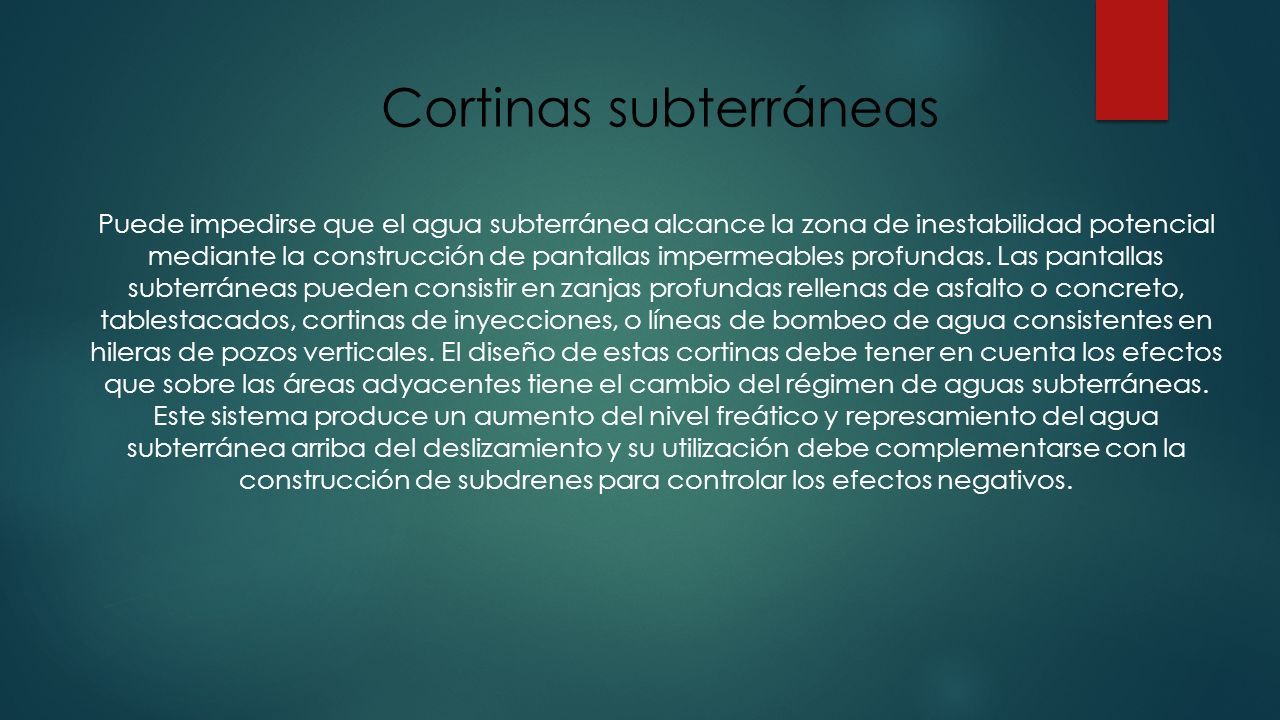

4 Cortinas subterráneas Puede impedirse que el agua subterránea alcance la zona de inestabilidad potencial mediante la construcción de pantallas impermeables profundas. Las pantallas subterráneas pueden consistir en zanjas profundas rellenas de asfalto o concreto, tablestacados, cortinas de inyecciones, o líneas de bombeo de agua consistentes en hileras de pozos verticales. El diseño de estas cortinas debe tener en cuenta los efectos que sobre las áreas adyacentes tiene el cambio del régimen de aguas subterráneas. Este sistema produce un aumento del nivel freático y represamiento del agua subterránea arriba del deslizamiento y su utilización debe complementarse con la construcción de subdrenes para controlar los efectos negativos.

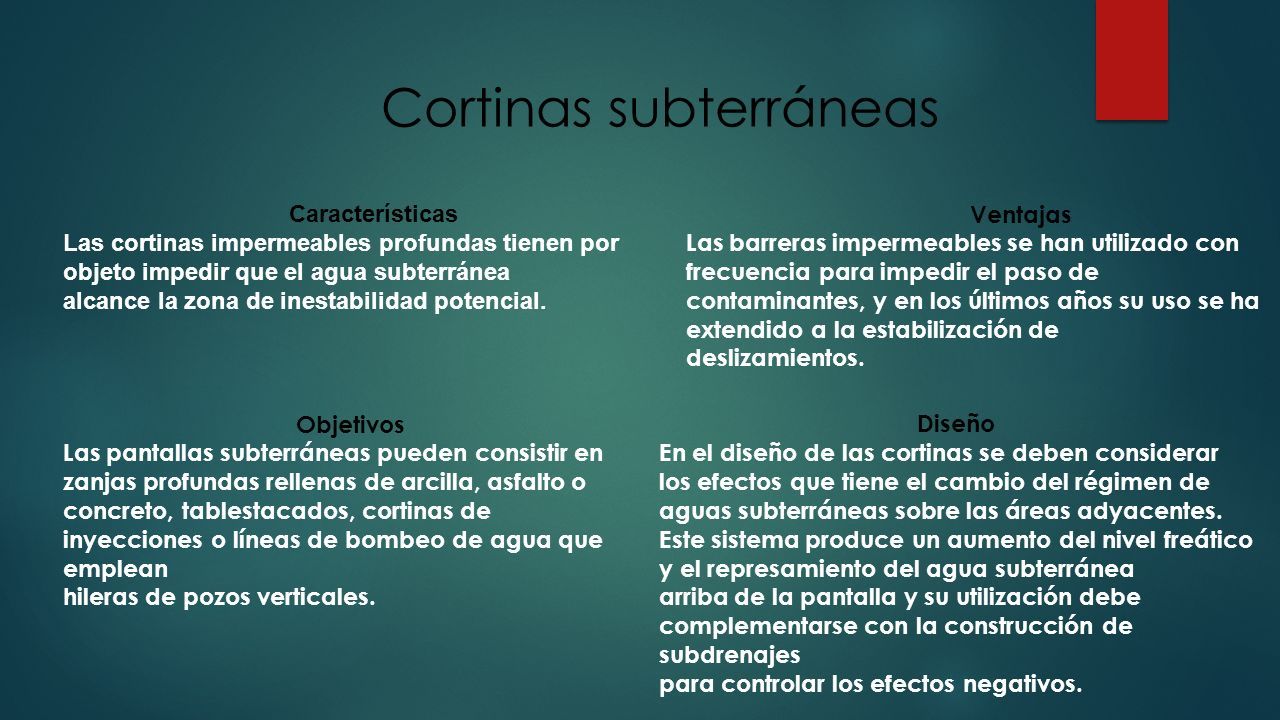

5 Cortinas subterráneas Características Las cortinas impermeables profundas tienen por objeto impedir que el agua subterránea alcance la zona de inestabilidad potencial. Ventajas Las barreras impermeables se han utilizado con frecuencia para impedir el paso de contaminantes, y en los últimos años su uso se ha extendido a la estabilización de deslizamientos. Objetivos Las pantallas subterráneas pueden consistir en zanjas profundas rellenas de arcilla, asfalto o concreto, tablestacados, cortinas de inyecciones o líneas de bombeo de agua que emplean hileras de pozos verticales. Diseño En el diseño de las cortinas se deben considerar los efectos que tiene el cambio del régimen de aguas subterráneas sobre las áreas adyacentes. Este sistema produce un aumento del nivel freático y el represamiento del agua subterránea arriba de la pantalla y su utilización debe complementarse con la construcción de subdrenajes para controlar los efectos negativos.

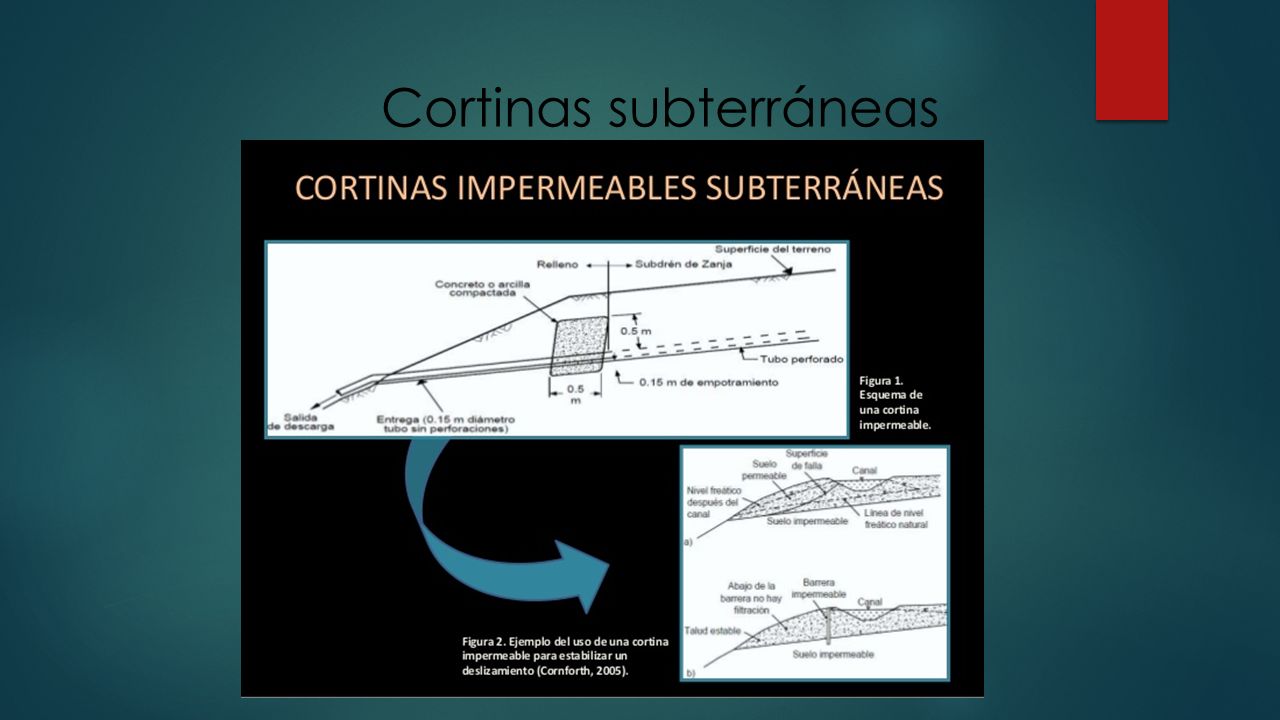

6 Cortinas subterráneas

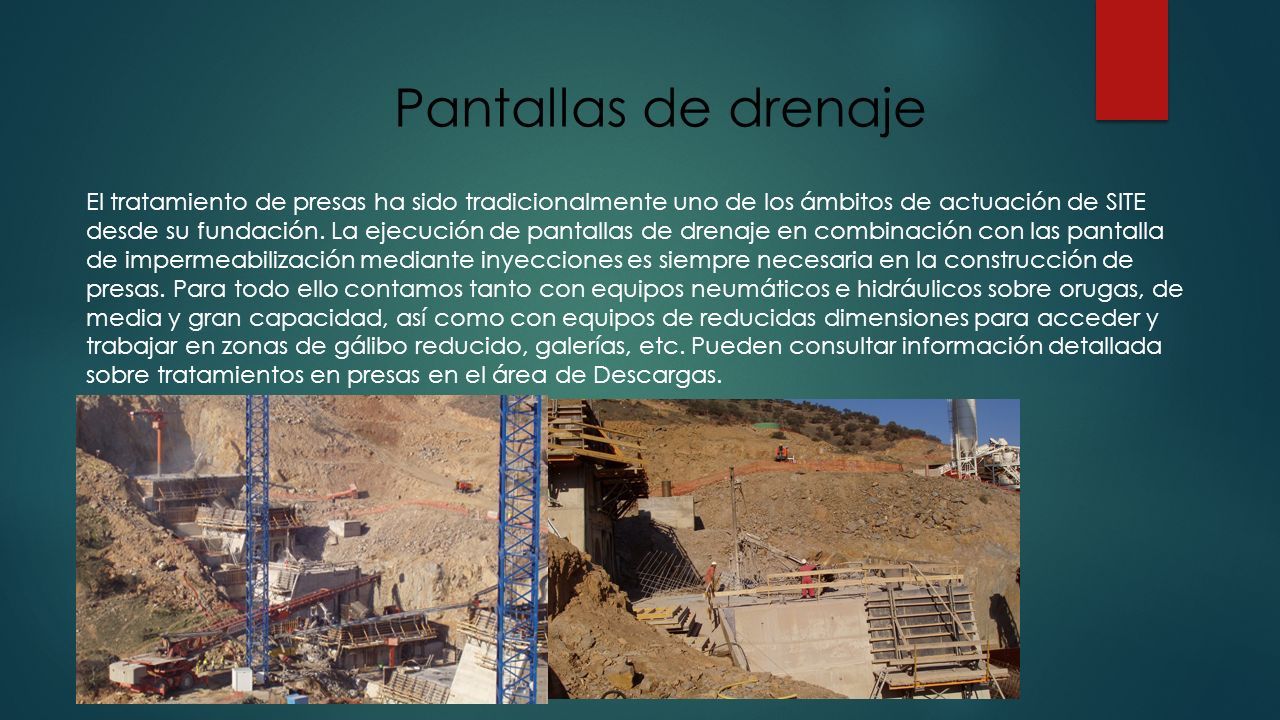

7 Pantallas de drenaje El tratamiento de presas ha sido tradicionalmente uno de los ámbitos de actuación de SITE desde su fundación. La ejecución de pantallas de drenaje en combinación con las pantalla de impermeabilización mediante inyecciones es siempre necesaria en la construcción de presas. Para todo ello contamos tanto con equipos neumáticos e hidráulicos sobre orugas, de media y gran capacidad, así como con equipos de reducidas dimensiones para acceder y trabajar en zonas de gálibo reducido, galerías, etc. Pueden consultar información detallada sobre tratamientos en presas en el área de Descargas.

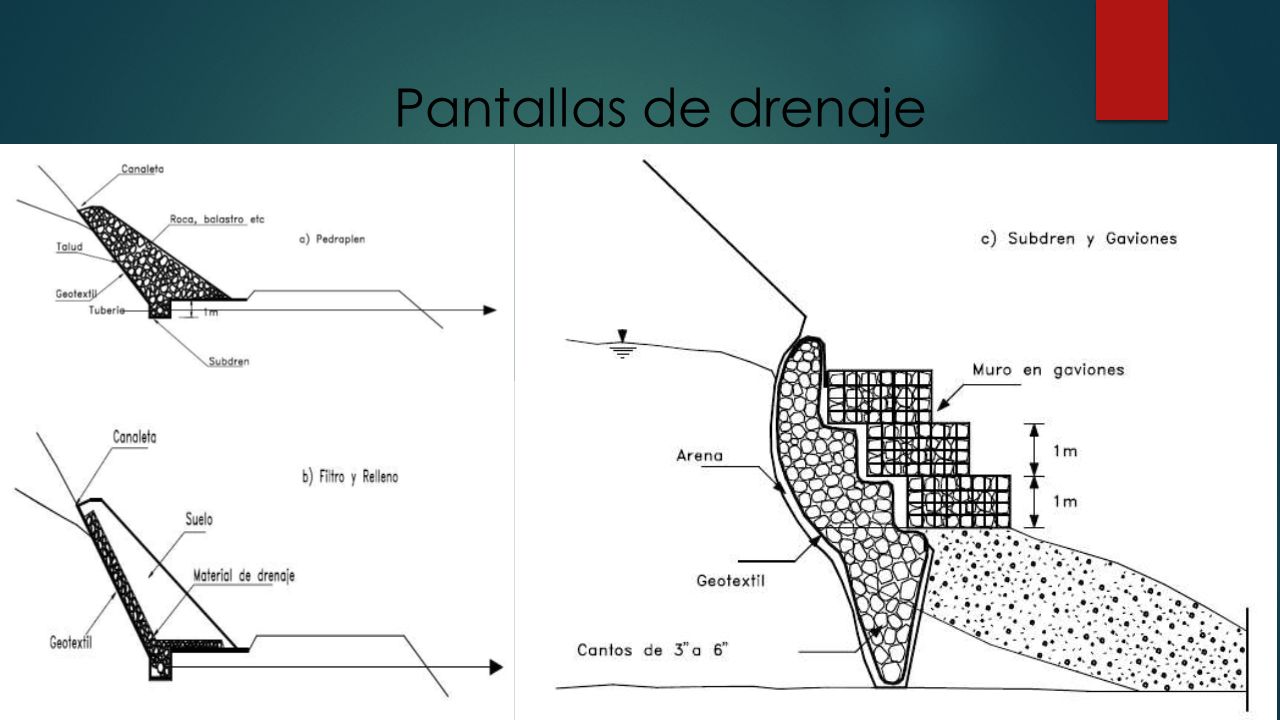

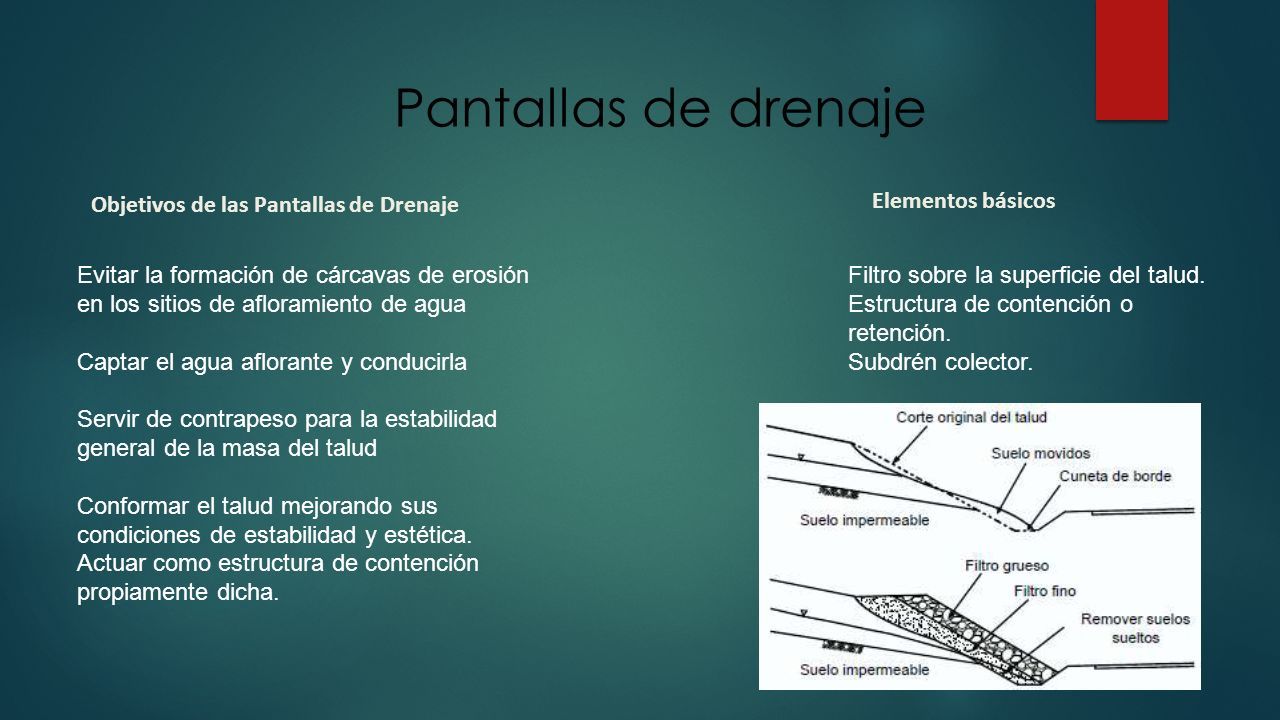

8 Pantallas de drenaje Objetivos de las Pantallas de Drenaje Evitar la formación de cárcavas de erosión en los sitios de afloramiento de agua Captar el agua aflorante y conducirla Servir de contrapeso para la estabilidad general de la masa del talud Conformar el talud mejorando sus condiciones de estabilidad y estética. Actuar como estructura de contención propiamente dicha. Elementos básicos Filtro sobre la superficie del talud. Estructura de contención o retención. Subdrén colector.

9 Pantallas de drenaje Los subdrenajes de pantalla interceptan el agua en los afloramientos y la conducen a un sistema de recolección. Los materiales utilizados deben cumplir condiciones de filtración y al mismo tiempo, deben garantizar la estabilidad general de las pantallas de drenaje.

10 Pantallas de drenaje

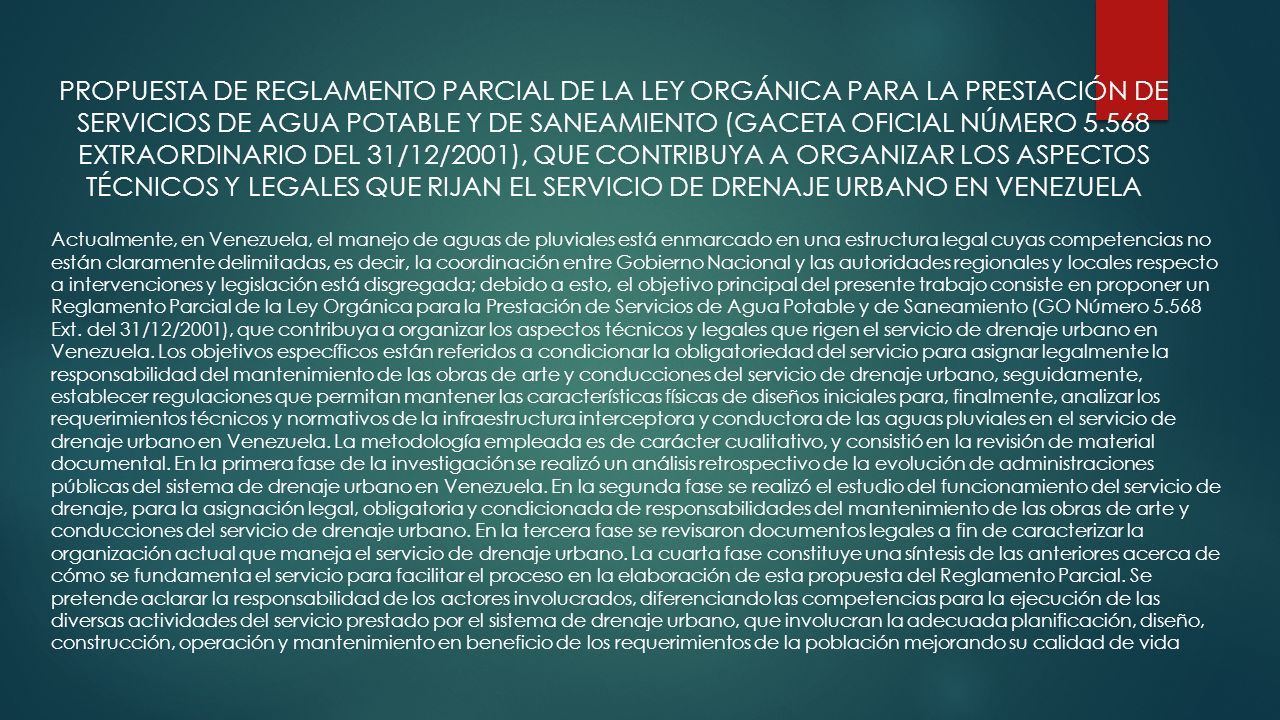

11 PROPUESTA DE REGLAMENTO PARCIAL DE LA LEY ORGÁNICA PARA LA PRESTACIÓN DE SERVICIOS DE AGUA POTABLE Y DE SANEAMIENTO (GACETA OFICIAL NÚMERO 5.568 EXTRAORDINARIO DEL 31/12/2001), QUE CONTRIBUYA A ORGANIZAR LOS ASPECTOS TÉCNICOS Y LEGALES QUE RIJAN EL SERVICIO DE DRENAJE URBANO EN VENEZUELA Actualmente, en Venezuela, el manejo de aguas de pluviales está enmarcado en una estructura legal cuyas competencias no están claramente delimitadas, es decir, la coordinación entre Gobierno Nacional y las autoridades regionales y locales respecto a intervenciones y legislación está disgregada; debido a esto, el objetivo principal del presente trabajo consiste en proponer un Reglamento Parcial de la Ley Orgánica para la Prestación de Servicios de Agua Potable y de Saneamiento (GO Número 5.568 Ext. del 31/12/2001), que contribuya a organizar los aspectos técnicos y legales que rigen el servicio de drenaje urbano en Venezuela. Los objetivos específicos están referidos a condicionar la obligatoriedad del servicio para asignar legalmente la responsabilidad del mantenimiento de las obras de arte y conducciones del servicio de drenaje urbano, seguidamente, establecer regulaciones que permitan mantener las características físicas de diseños iniciales para, finalmente, analizar los requerimientos técnicos y normativos de la infraestructura interceptora y conductora de las aguas pluviales en el servicio de drenaje urbano en Venezuela. La metodología empleada es de carácter cualitativo, y consistió en la revisión de material documental. En la primera fase de la investigación se realizó un análisis retrospectivo de la evolución de administraciones públicas del sistema de drenaje urbano en Venezuela. En la segunda fase se realizó el estudio del funcionamiento del servicio de drenaje, para la asignación legal, obligatoria y condicionada de responsabilidades del mantenimiento de las obras de arte y conducciones del servicio de drenaje urbano. En la tercera fase se revisaron documentos legales a fin de caracterizar la organización actual que maneja el servicio de drenaje urbano. La cuarta fase constituye una síntesis de las anteriores acerca de cómo se fundamenta el servicio para facilitar el proceso en la elaboración de esta propuesta del Reglamento Parcial. Se pretende aclarar la responsabilidad de los actores involucrados, diferenciando las competencias para la ejecución de las diversas actividades del servicio prestado por el sistema de drenaje urbano, que involucran la adecuada planificación, diseño, construcción, operación y mantenimiento en beneficio de los requerimientos de la población mejorando su calidad de vida
