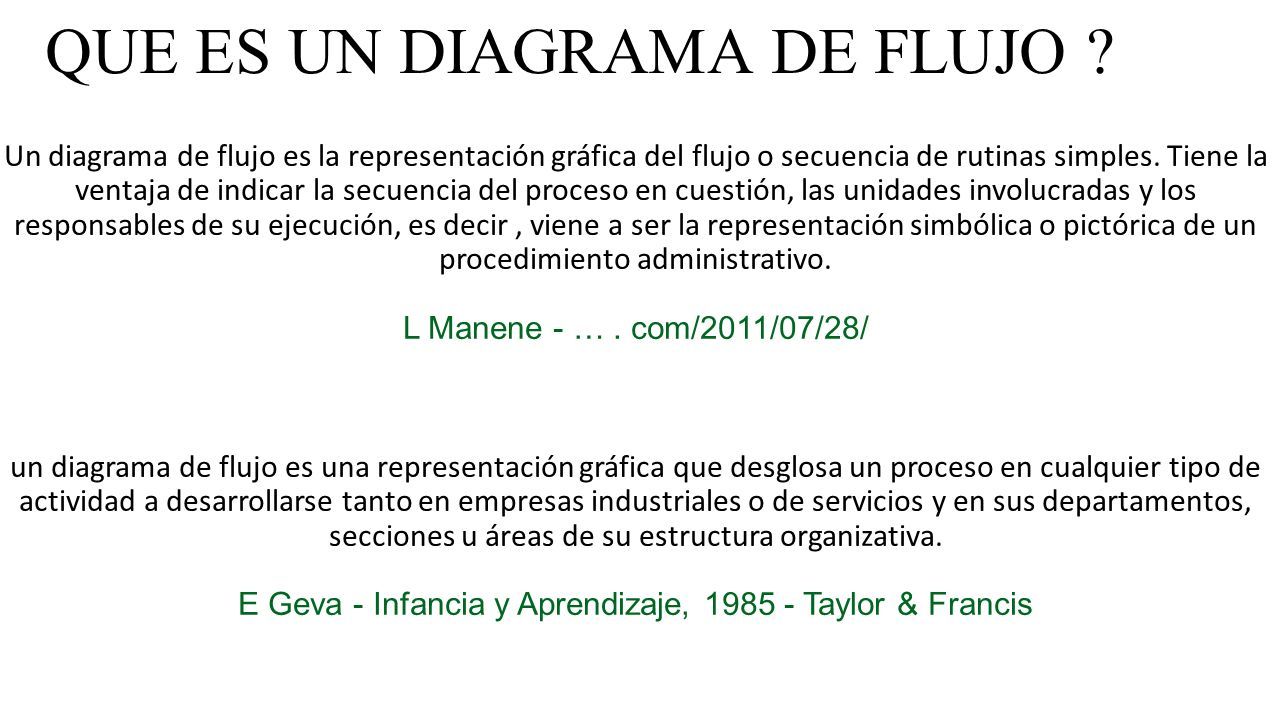

2 QUE ES UN DIAGRAMA DE FLUJO ? Un diagrama de flujo es la representación gráfica del flujo o secuencia de rutinas simples. Tiene la ventaja de indicar la secuencia del proceso en cuestión, las unidades involucradas y los responsables de su ejecución, es decir, viene a ser la representación simbólica o pictórica de un procedimiento administrativo. L Manene - …. com/2011/07/28/ un diagrama de flujo es una representación gráfica que desglosa un proceso en cualquier tipo de actividad a desarrollarse tanto en empresas industriales o de servicios y en sus departamentos, secciones u áreas de su estructura organizativa. E Geva - Infancia y Aprendizaje, 1985 - Taylor & Francis

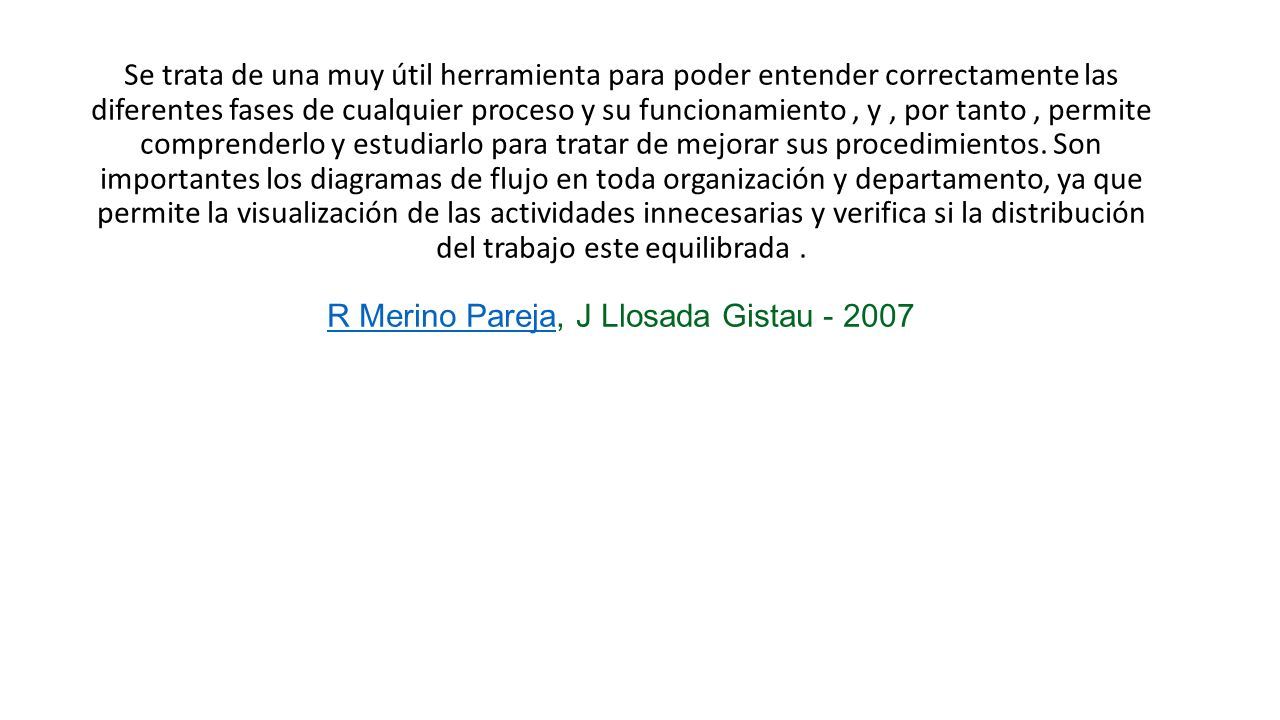

3 Se trata de una muy útil herramienta para poder entender correctamente las diferentes fases de cualquier proceso y su funcionamiento, y, por tanto, permite comprenderlo y estudiarlo para tratar de mejorar sus procedimientos. Son importantes los diagramas de flujo en toda organización y departamento, ya que permite la visualización de las actividades innecesarias y verifica si la distribución del trabajo este equilibrada. R Merino ParejaR Merino Pareja, J Llosada Gistau - 2007

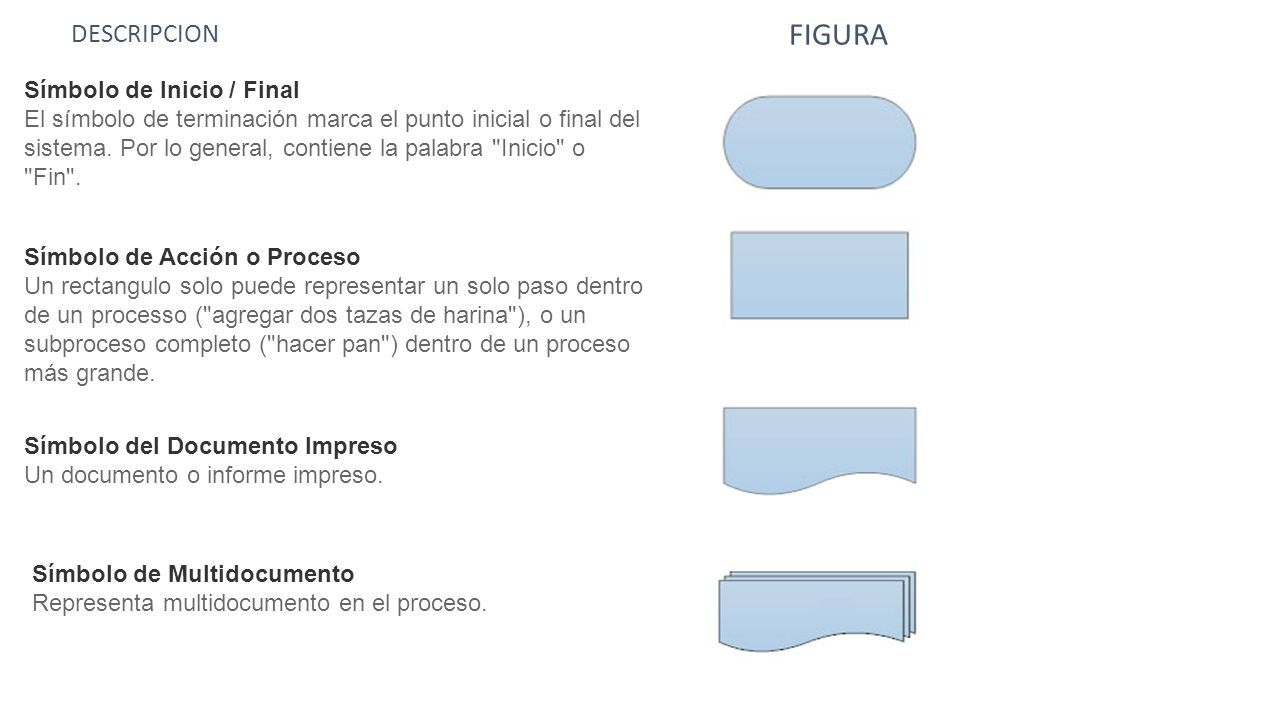

4 Símbolo de Inicio / Final El símbolo de terminación marca el punto inicial o final del sistema. Por lo general, contiene la palabra "Inicio" o "Fin". Símbolo de Acción o Proceso Un rectangulo solo puede representar un solo paso dentro de un processo ("agregar dos tazas de harina"), o un subproceso completo ("hacer pan") dentro de un proceso más grande. Símbolo del Documento Impreso Un documento o informe impreso. Símbolo de Multidocumento Representa multidocumento en el proceso. DESCRIPCION FIGURA

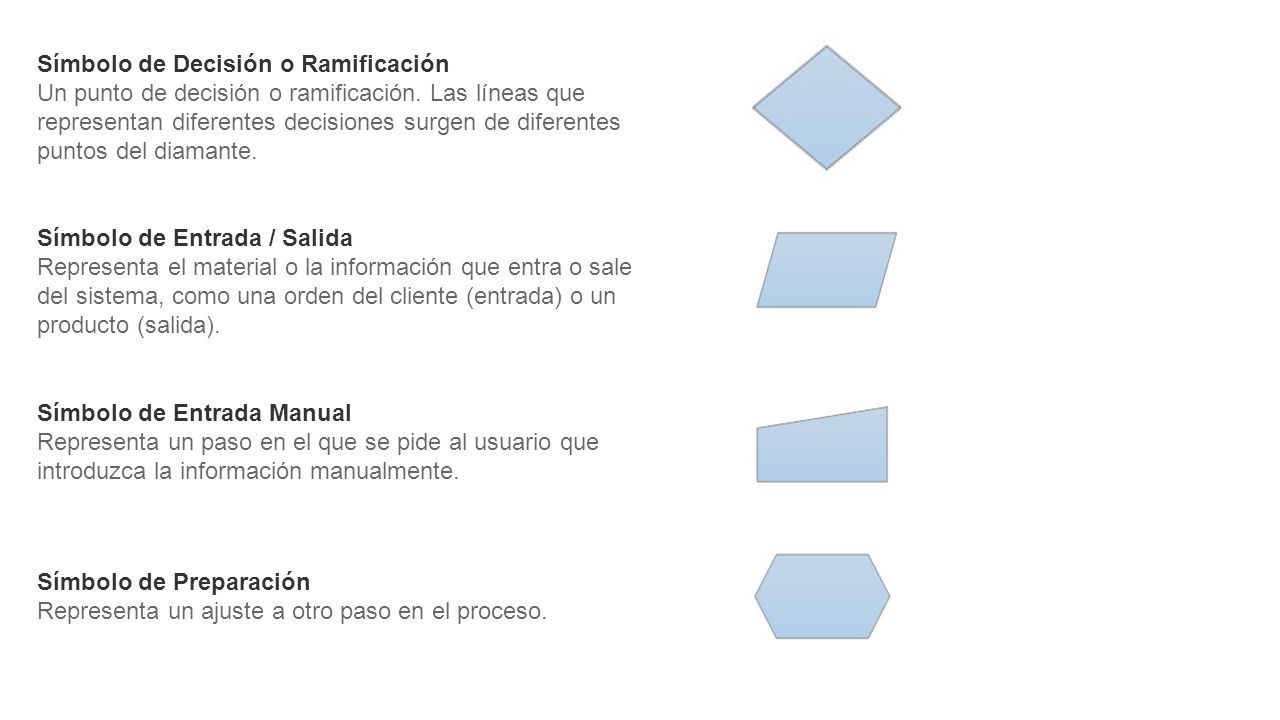

5 Símbolo de Decisión o Ramificación Un punto de decisión o ramificación. Las líneas que representan diferentes decisiones surgen de diferentes puntos del diamante. Símbolo de Entrada / Salida Representa el material o la información que entra o sale del sistema, como una orden del cliente (entrada) o un producto (salida). Símbolo de Entrada Manual Representa un paso en el que se pide al usuario que introduzca la información manualmente. Símbolo de Preparación Representa un ajuste a otro paso en el proceso.

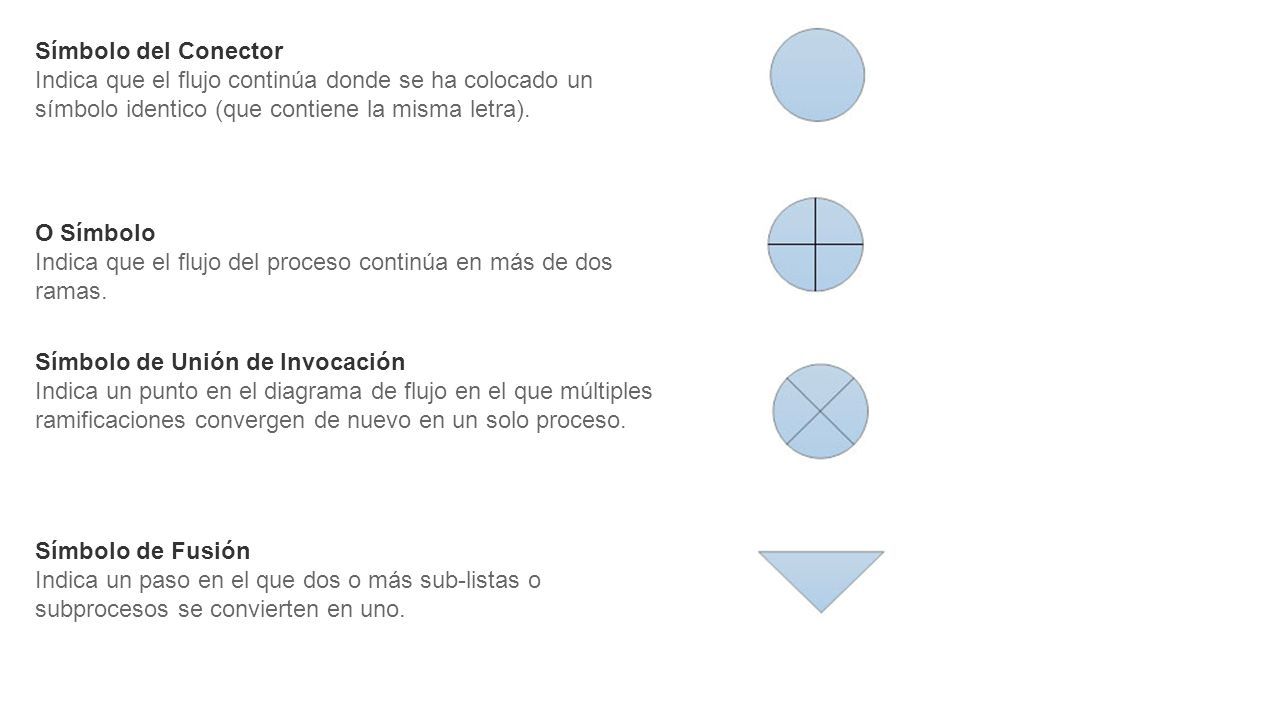

6 Símbolo del Conector Indica que el flujo continúa donde se ha colocado un símbolo identico (que contiene la misma letra). O Símbolo Indica que el flujo del proceso continúa en más de dos ramas. Símbolo de Unión de Invocación Indica un punto en el diagrama de flujo en el que múltiples ramificaciones convergen de nuevo en un solo proceso. Símbolo de Fusión Indica un paso en el que dos o más sub-listas o subprocesos se convierten en uno.

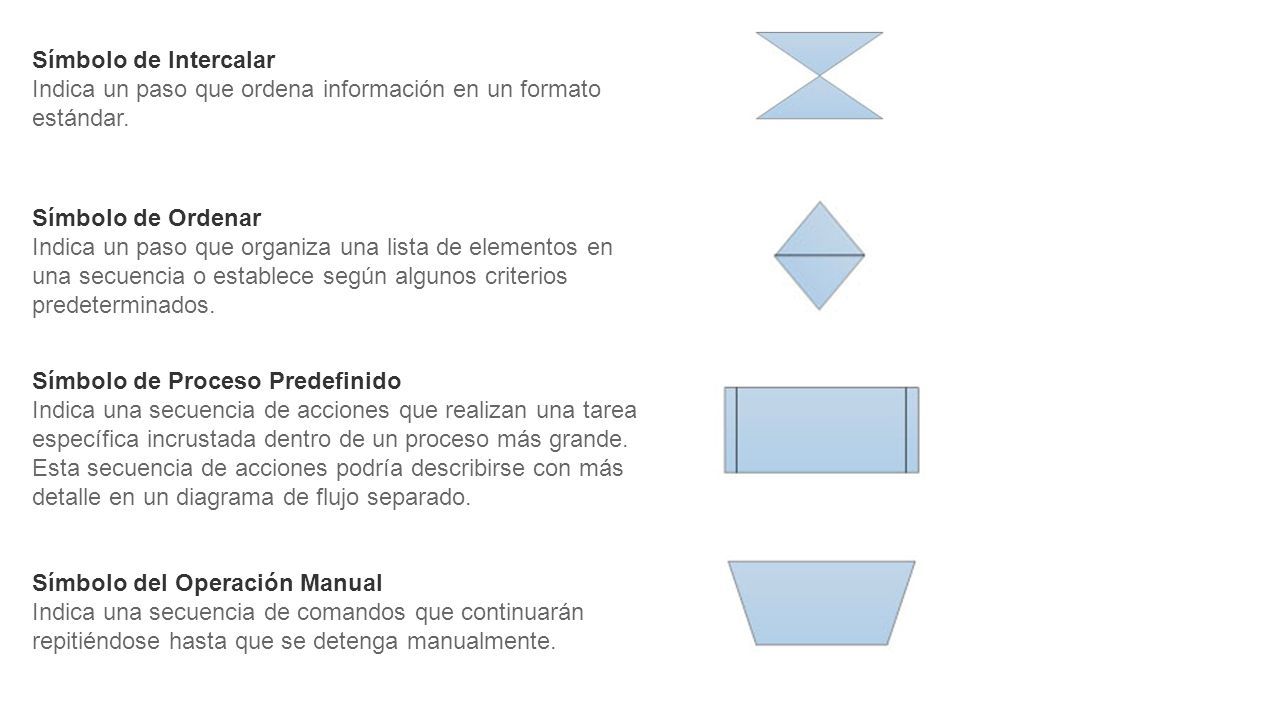

7 Símbolo de Intercalar Indica un paso que ordena información en un formato estándar. Símbolo de Ordenar Indica un paso que organiza una lista de elementos en una secuencia o establece según algunos criterios predeterminados. Símbolo de Proceso Predefinido Indica una secuencia de acciones que realizan una tarea específica incrustada dentro de un proceso más grande. Esta secuencia de acciones podría describirse con más detalle en un diagrama de flujo separado. Símbolo del Operación Manual Indica una secuencia de comandos que continuarán repitiéndose hasta que se detenga manualmente.

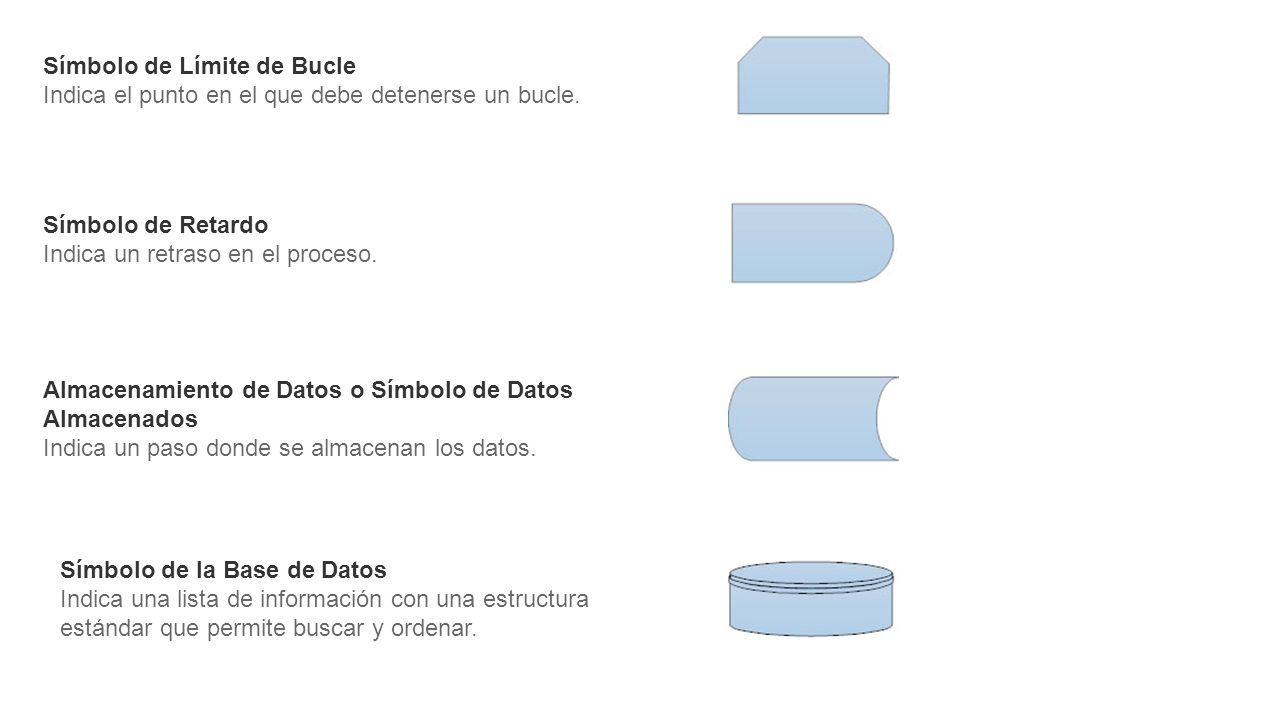

8 Símbolo de Límite de Bucle Indica el punto en el que debe detenerse un bucle. Símbolo de Retardo Indica un retraso en el proceso. Almacenamiento de Datos o Símbolo de Datos Almacenados Indica un paso donde se almacenan los datos. Símbolo de la Base de Datos Indica una lista de información con una estructura estándar que permite buscar y ordenar.

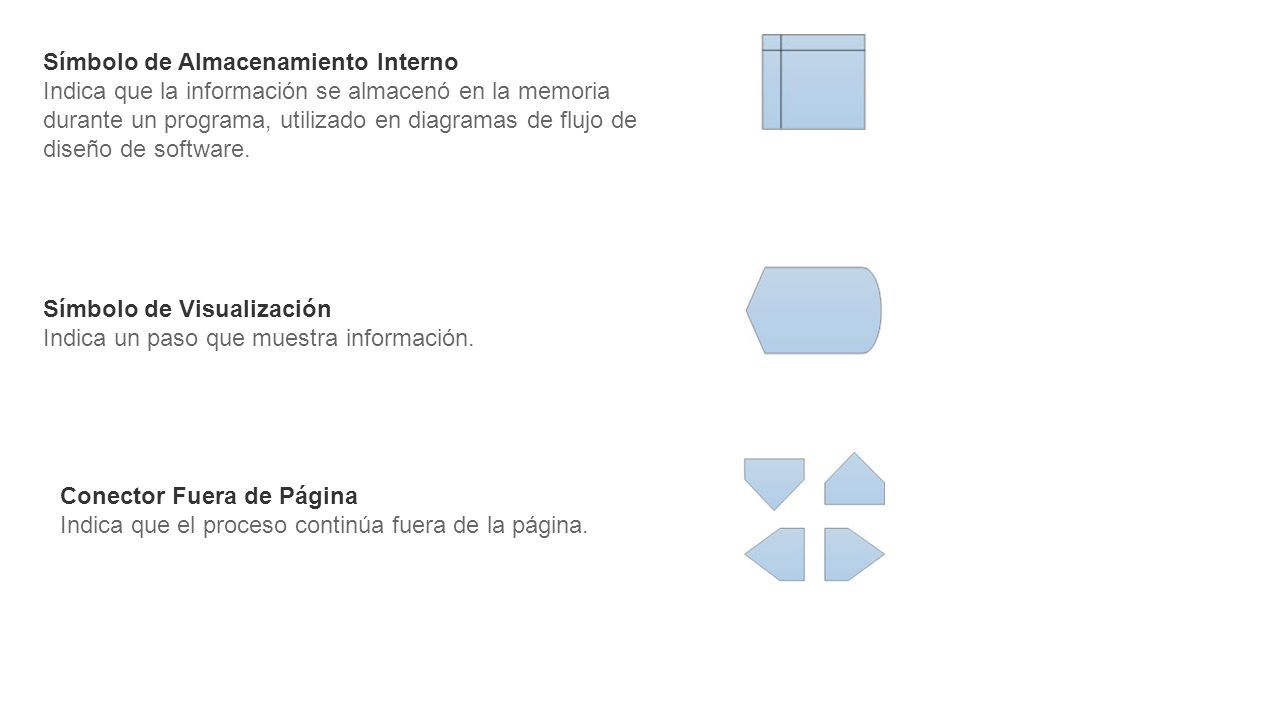

9 Símbolo de Almacenamiento Interno Indica que la información se almacenó en la memoria durante un programa, utilizado en diagramas de flujo de diseño de software. Símbolo de Visualización Indica un paso que muestra información. Conector Fuera de Página Indica que el proceso continúa fuera de la página.

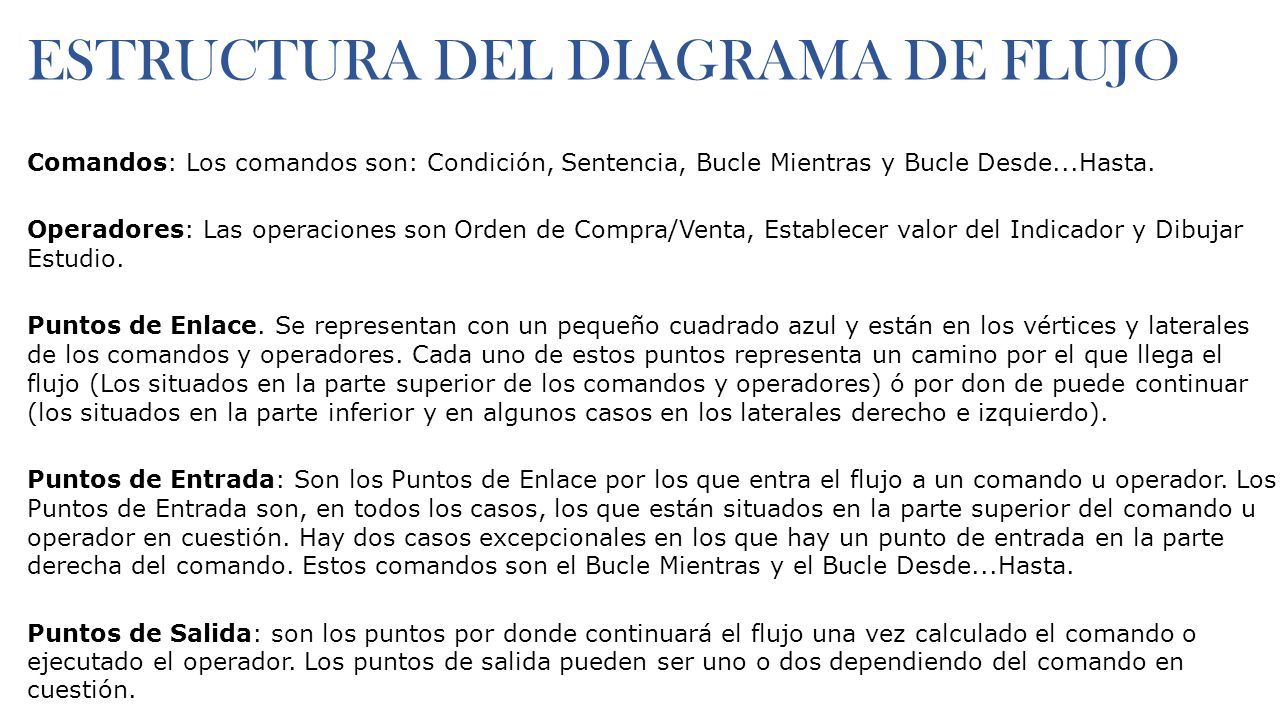

10 Comandos: Los comandos son: Condición, Sentencia, Bucle Mientras y Bucle Desde...Hasta. Operadores: Las operaciones son Orden de Compra/Venta, Establecer valor del Indicador y Dibujar Estudio. Puntos de Enlace. Se representan con un pequeño cuadrado azul y están en los vértices y laterales de los comandos y operadores. Cada uno de estos puntos representa un camino por el que llega el flujo (Los situados en la parte superior de los comandos y operadores) ó por don de puede continuar (los situados en la parte inferior y en algunos casos en los laterales derecho e izquierdo). Puntos de Entrada: Son los Puntos de Enlace por los que entra el flujo a un comando u operador. Los Puntos de Entrada son, en todos los casos, los que están situados en la parte superior del comando u operador en cuestión. Hay dos casos excepcionales en los que hay un punto de entrada en la parte derecha del comando. Estos comandos son el Bucle Mientras y el Bucle Desde...Hasta. Puntos de Salida: son los puntos por donde continuará el flujo una vez calculado el comando o ejecutado el operador. Los puntos de salida pueden ser uno o dos dependiendo del comando en cuestión. ESTRUCTURA DEL DIAGRAMA DE FLUJO
