Sistema refrigerante de motor QSK 60 INTEGRANTES: CURSO: 4°D YOEL BAEZ WLADIMIR SOTO BENJAMÍN URTUBIA DERECK PARRA.

Presentación del tema: "Sistema refrigerante de motor QSK 60 INTEGRANTES: CURSO: 4°D YOEL BAEZ WLADIMIR SOTO BENJAMÍN URTUBIA DERECK PARRA."— Transcripción de la presentación:

1 Sistema refrigerante de motor QSK 60 INTEGRANTES: CURSO: 4°D YOEL BAEZ WLADIMIR SOTO BENJAMÍN URTUBIA DERECK PARRA

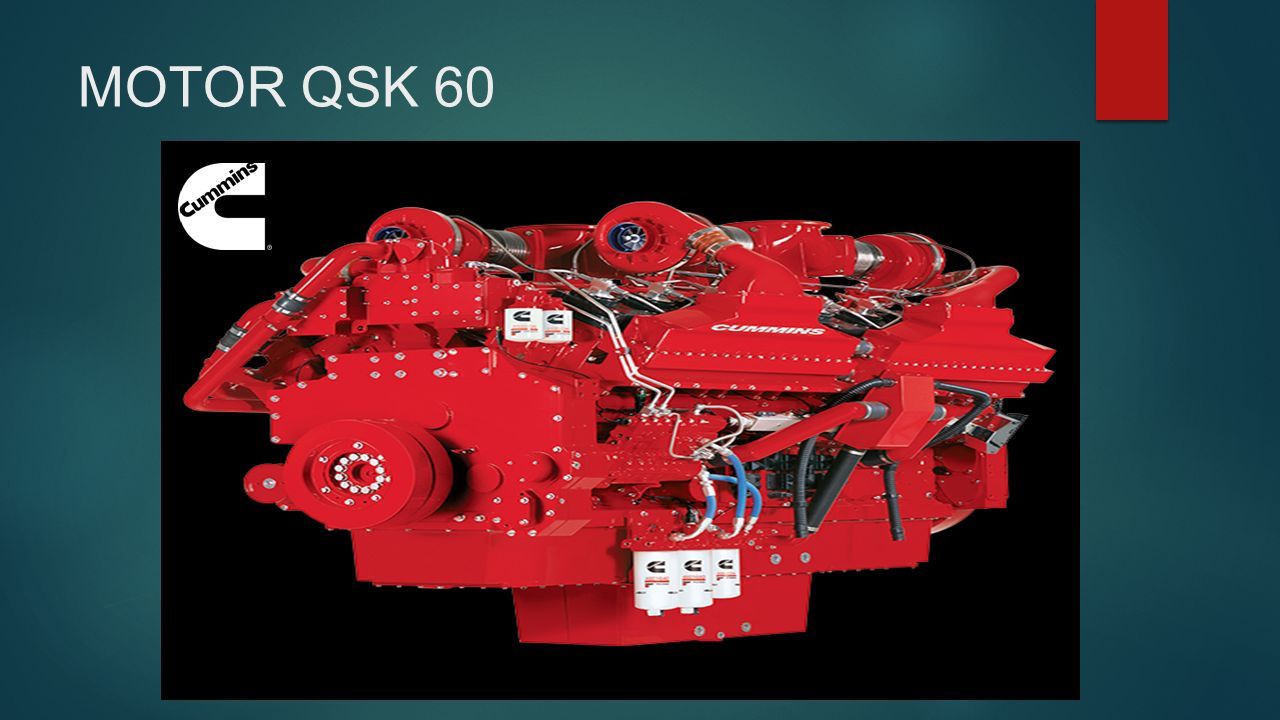

2 MOTOR QSK 60

3 Introducción

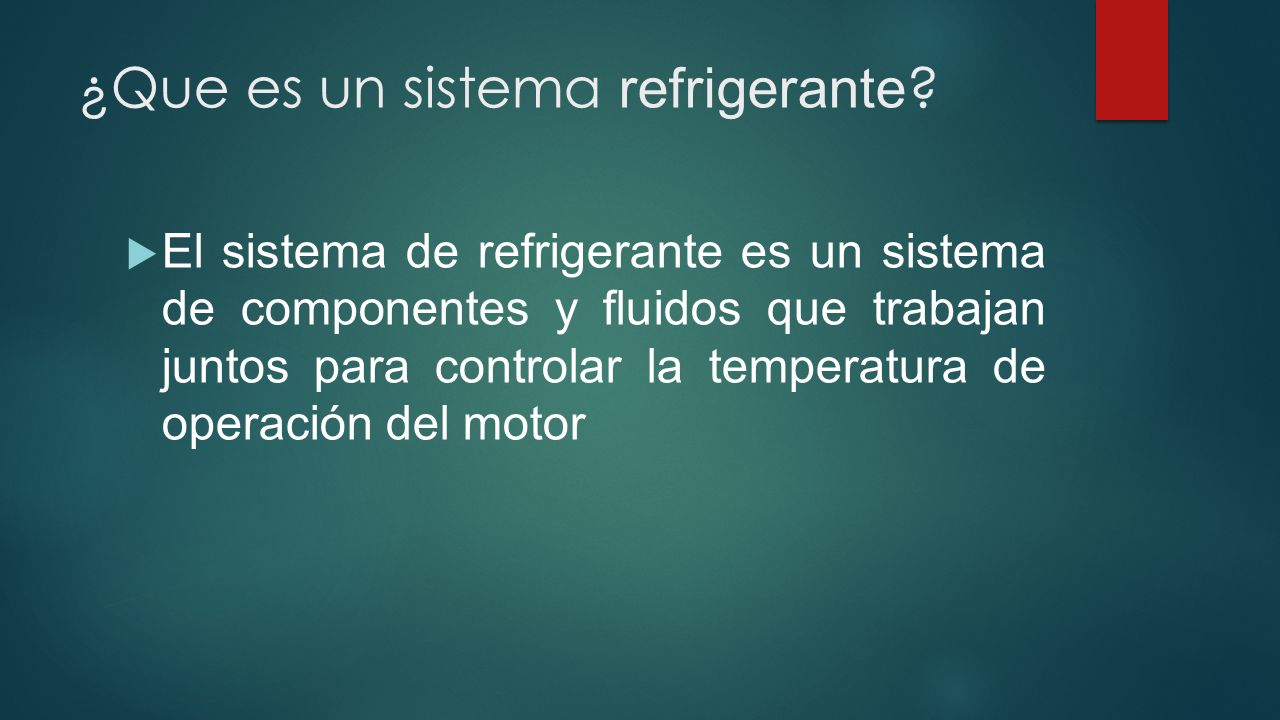

4 ¿Que es un sistema refrigerante ?  El sistema de refrigerante es un sistema de componentes y fluidos que trabajan juntos para controlar la temperatura de operación del motor

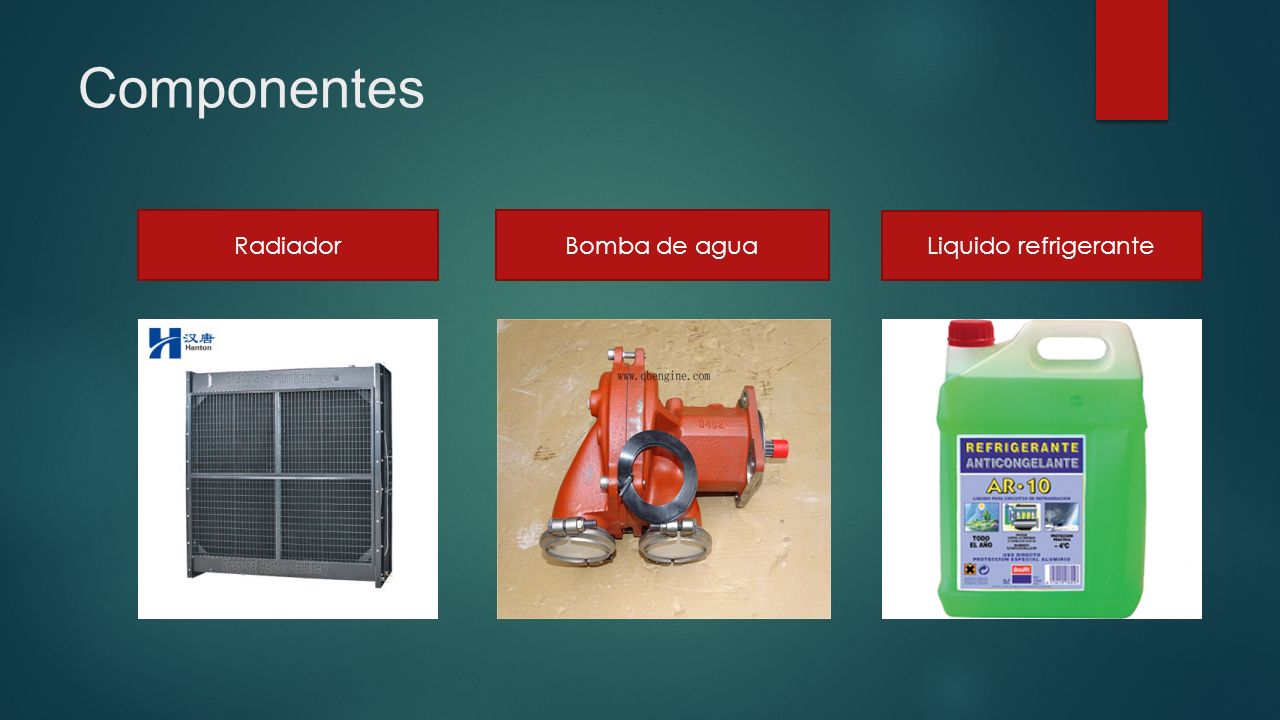

5 Componentes RadiadorBomba de agua Liquido refrigerante

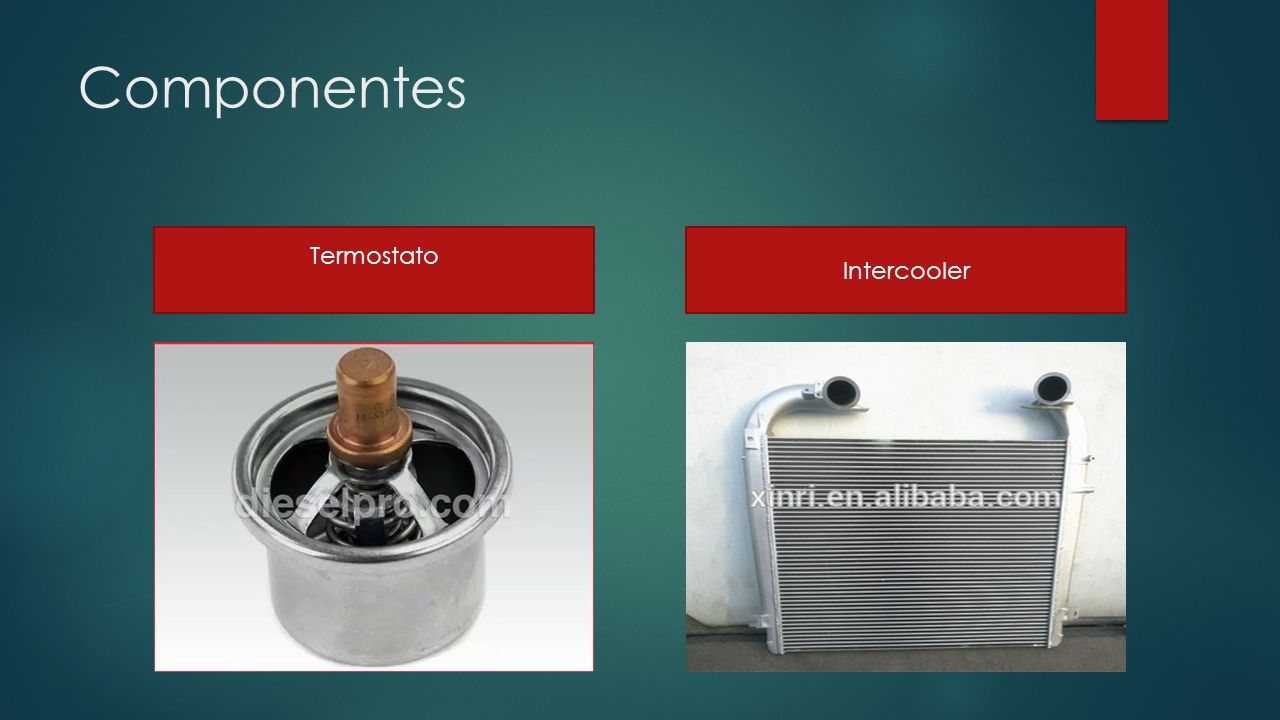

6 Componentes Termostato Intercooler

7

8 Circuito de intercooler

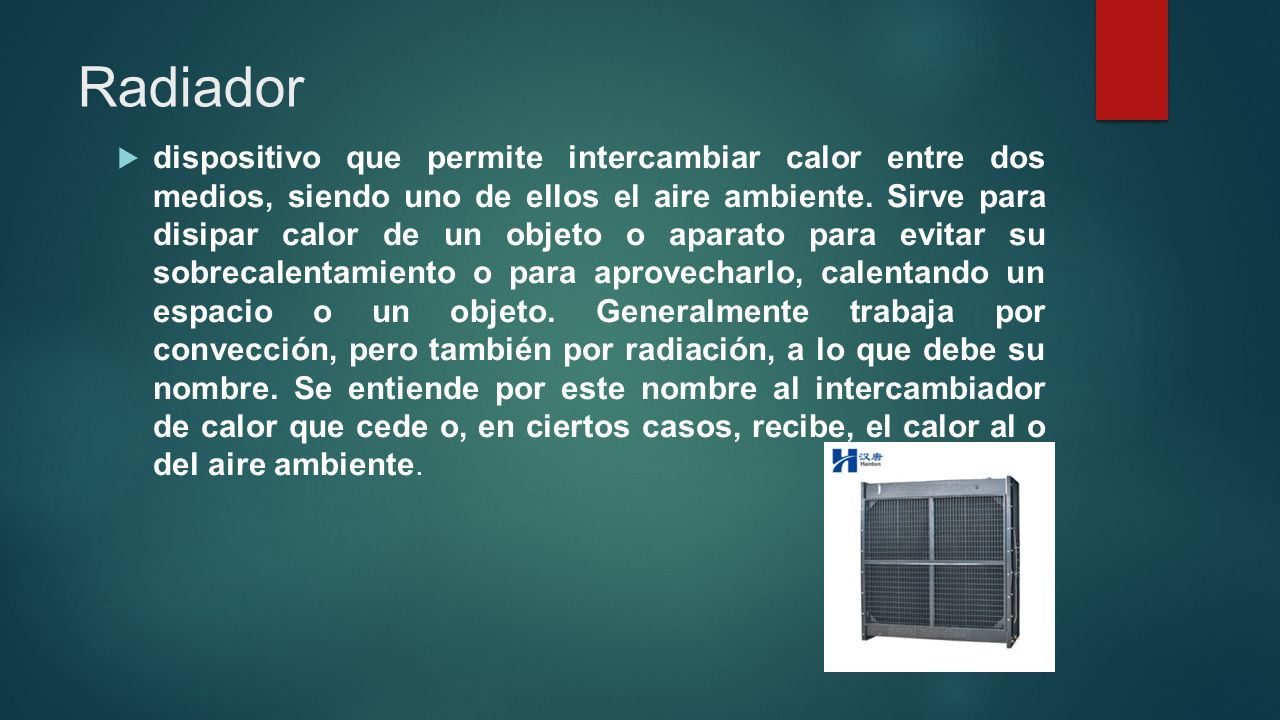

9 Radiador  dispositivo que permite intercambiar calor entre dos medios, siendo uno de ellos el aire ambiente. Sirve para disipar calor de un objeto o aparato para evitar su sobrecalentamiento o para aprovecharlo, calentando un espacio o un objeto. Generalmente trabaja por convección, pero también por radiación, a lo que debe su nombre. Se entiende por este nombre al intercambiador de calor que cede o, en ciertos casos, recibe, el calor al o del aire ambiente.

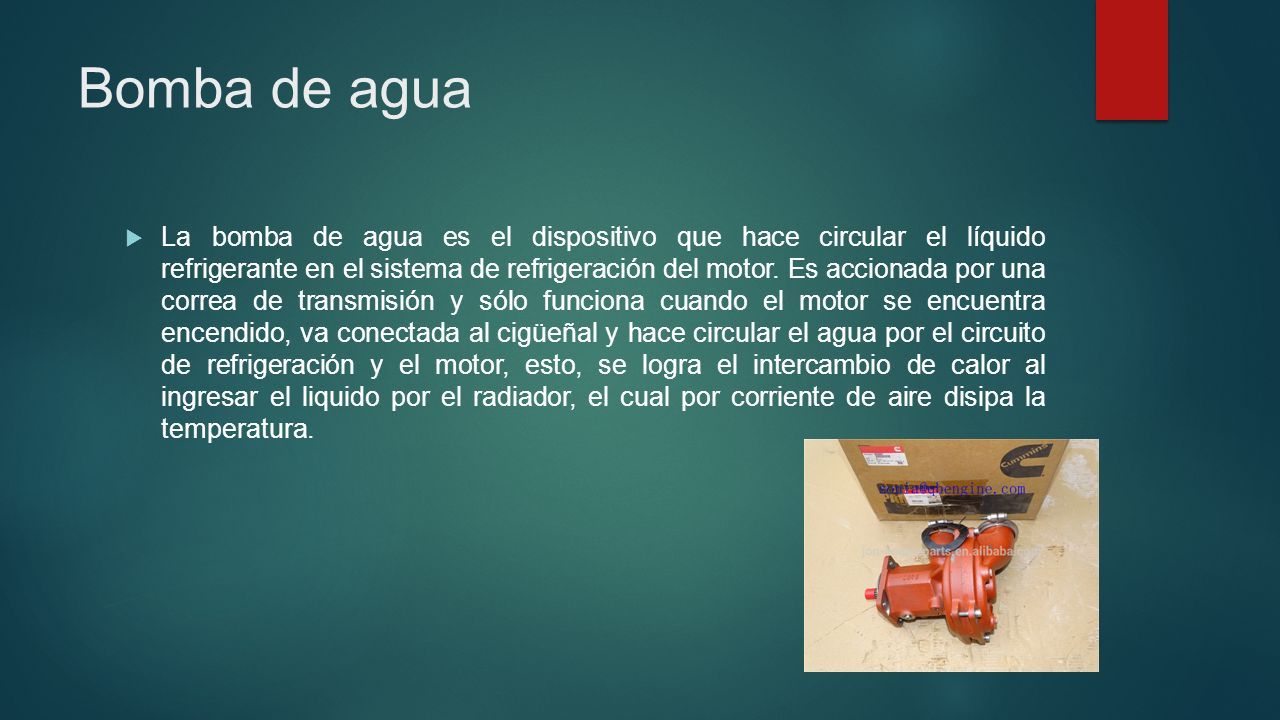

10 Bomba de agua  La bomba de agua es el dispositivo que hace circular el líquido refrigerante en el sistema de refrigeración del motor. Es accionada por una correa de transmisión y sólo funciona cuando el motor se encuentra encendido, va conectada al cigüeñal y hace circular el agua por el circuito de refrigeración y el motor, esto, se logra el intercambio de calor al ingresar el liquido por el radiador, el cual por corriente de aire disipa la temperatura.

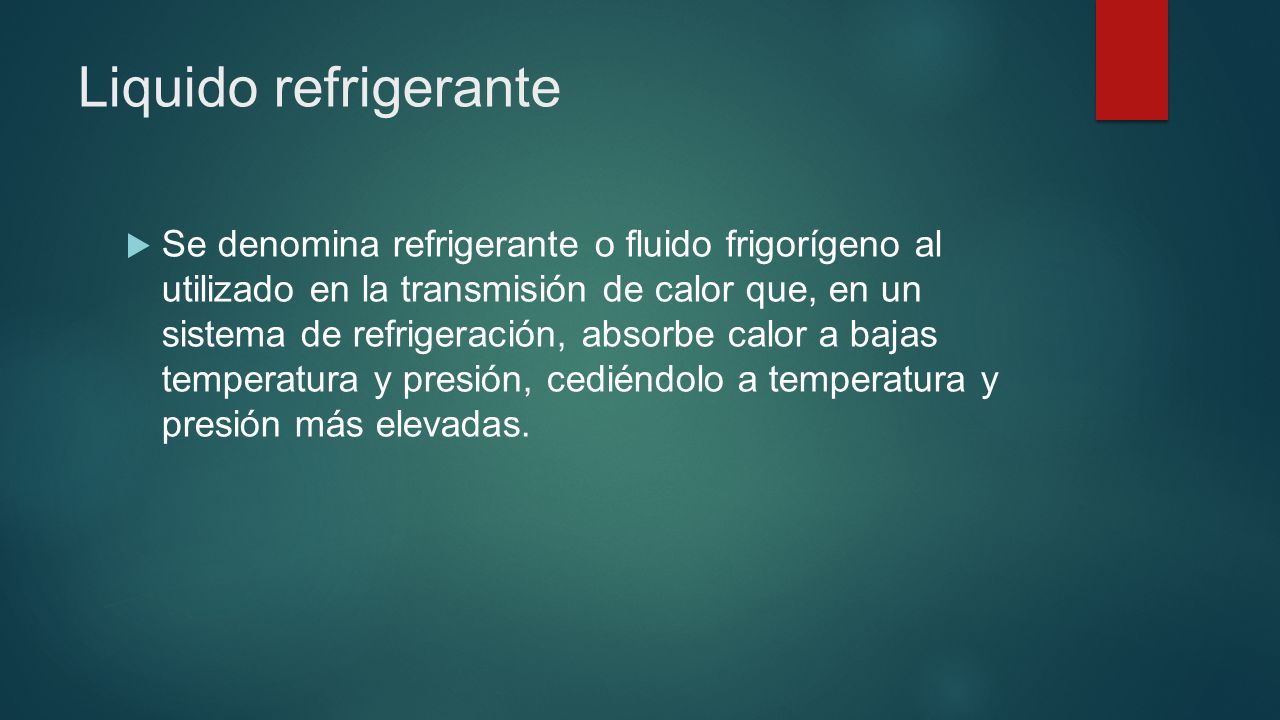

11 Liquido refrigerante  Se denomina refrigerante o fluido frigorígeno al utilizado en la transmisión de calor que, en un sistema de refrigeración, absorbe calor a bajas temperatura y presión, cediéndolo a temperatura y presión más elevadas.

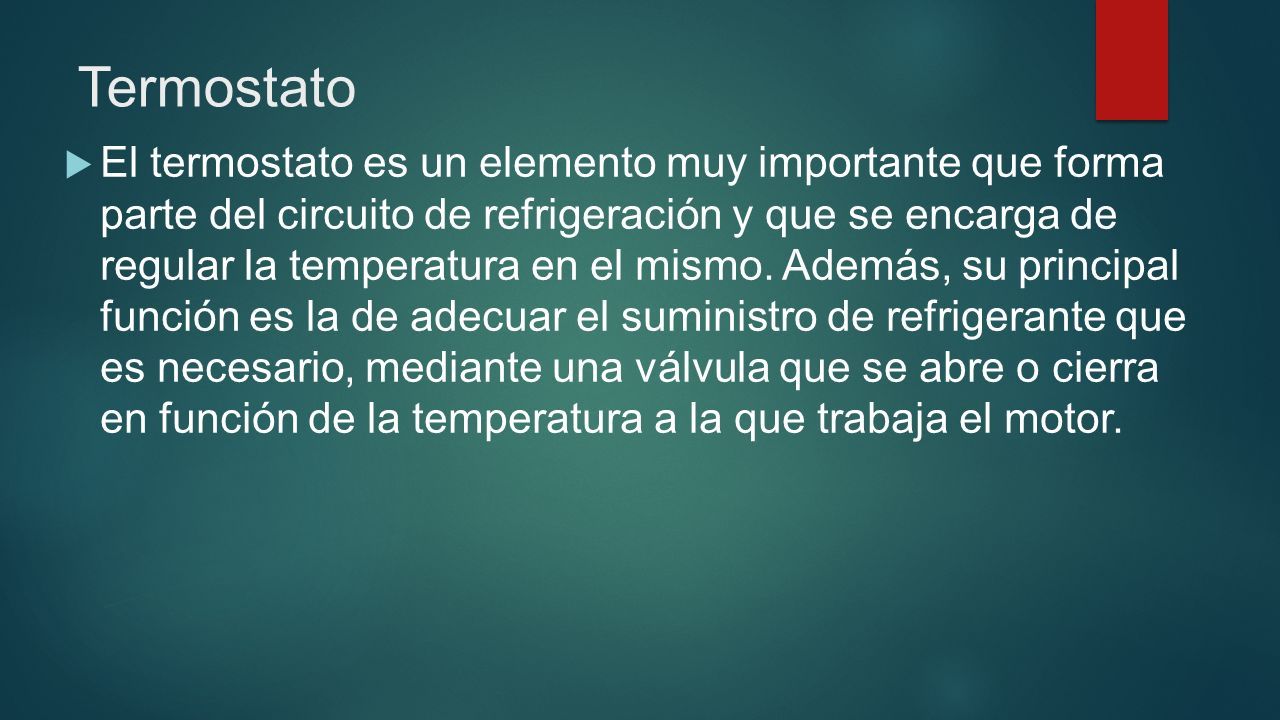

12 Termostato  El termostato es un elemento muy importante que forma parte del circuito de refrigeración y que se encarga de regular la temperatura en el mismo. Además, su principal función es la de adecuar el suministro de refrigerante que es necesario, mediante una válvula que se abre o cierra en función de la temperatura a la que trabaja el motor.

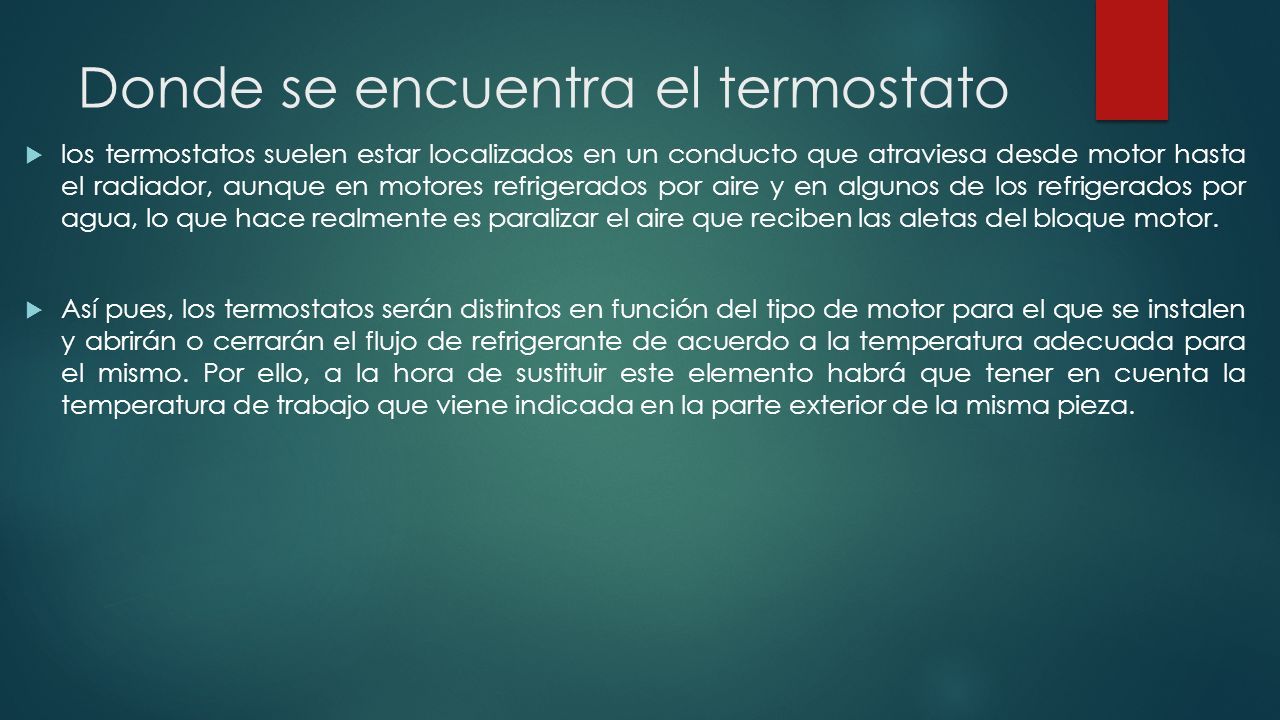

13 Donde se encuentra el termostato  los termostatos suelen estar localizados en un conducto que atraviesa desde motor hasta el radiador, aunque en motores refrigerados por aire y en algunos de los refrigerados por agua, lo que hace realmente es paralizar el aire que reciben las aletas del bloque motor.  Así pues, los termostatos serán distintos en función del tipo de motor para el que se instalen y abrirán o cerrarán el flujo de refrigerante de acuerdo a la temperatura adecuada para el mismo. Por ello, a la hora de sustituir este elemento habrá que tener en cuenta la temperatura de trabajo que viene indicada en la parte exterior de la misma pieza.

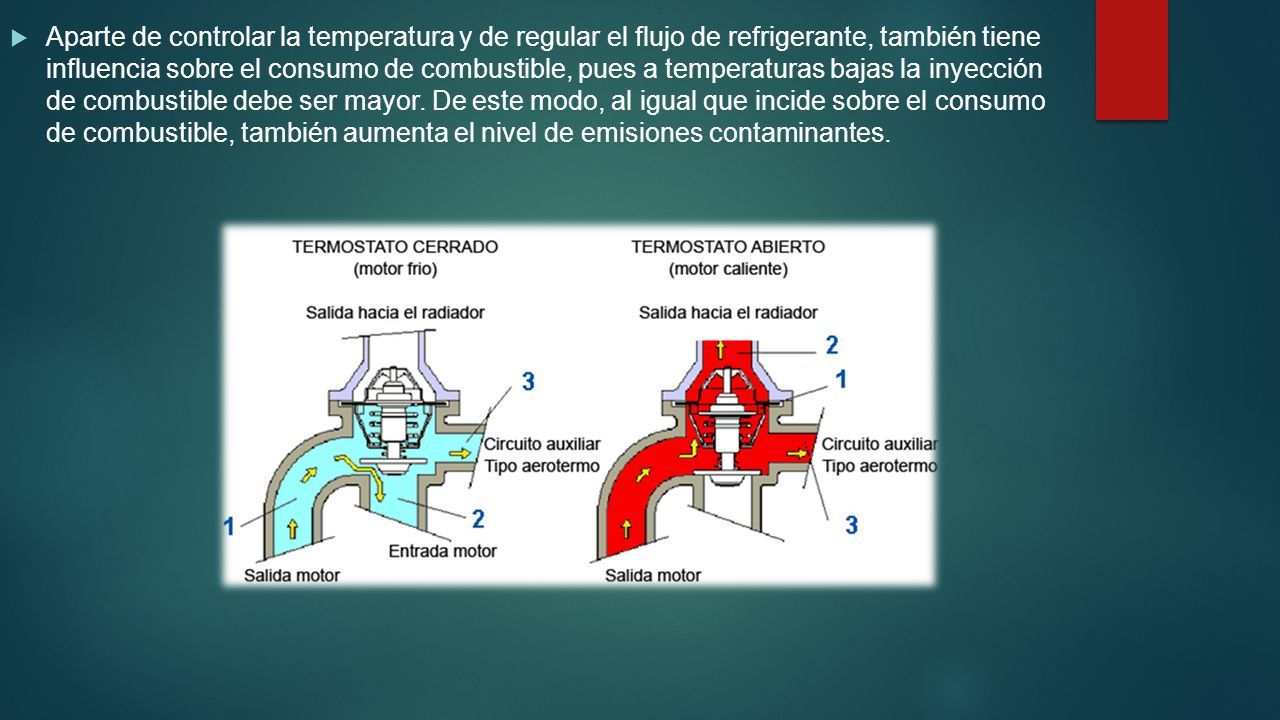

14  Aparte de controlar la temperatura y de regular el flujo de refrigerante, también tiene influencia sobre el consumo de combustible, pues a temperaturas bajas la inyección de combustible debe ser mayor. De este modo, al igual que incide sobre el consumo de combustible, también aumenta el nivel de emisiones contaminantes.

15
