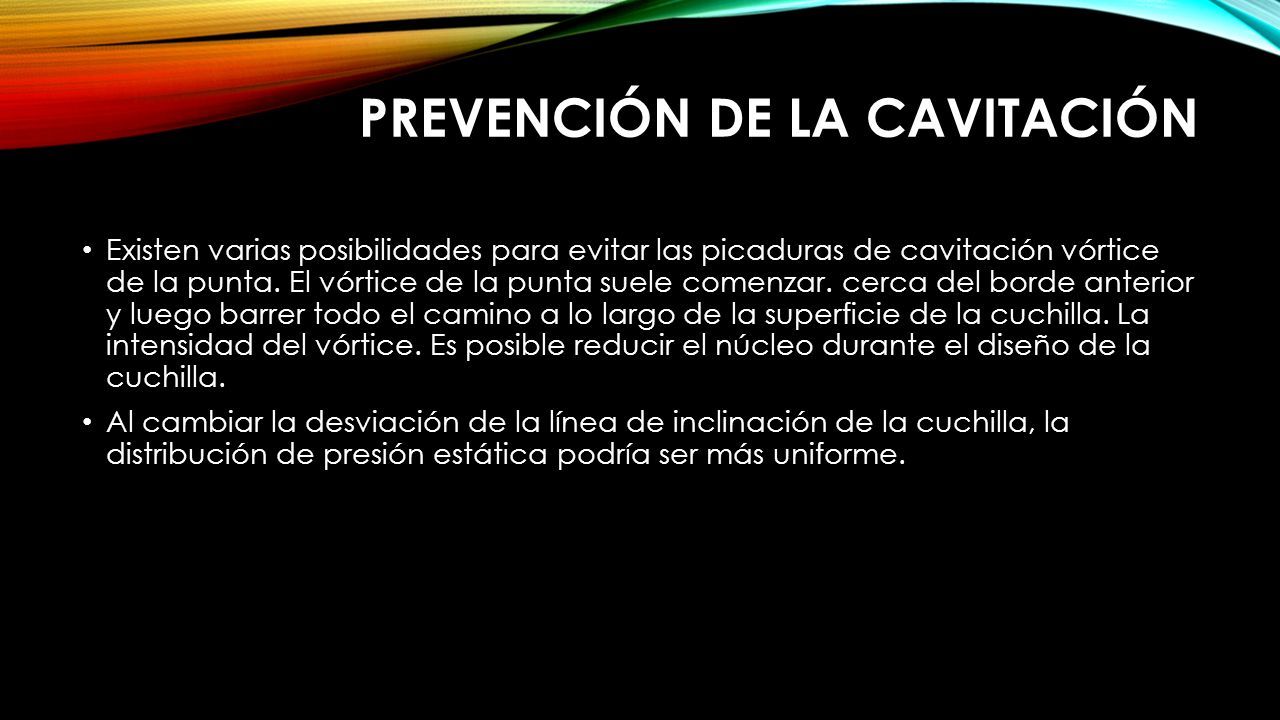

PREVENCIÓN DE LA CAVITACIÓN Existen varias posibilidades para evitar las picaduras de cavitación vórtice de la punta. El vórtice de la punta suele comenzar. cerca del borde anterior y luego barrer todo el camino a lo largo de la superficie de la cuchilla. La intensidad del vórtice. Es posible reducir el núcleo durante el diseño de la cuchilla. Al cambiar la desviación de la línea de inclinación de la cuchilla, la distribución de presión estática podría ser más uniforme.
2

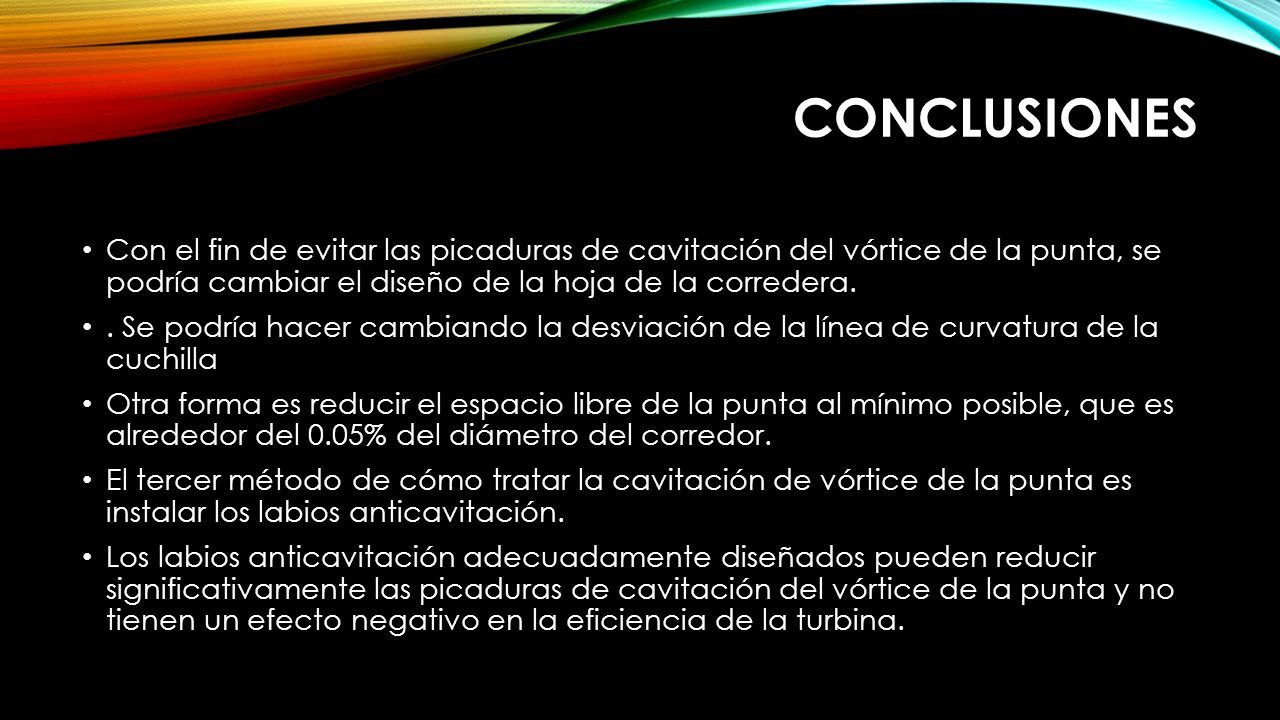

CONCLUSIONES Con el fin de evitar las picaduras de cavitación del vórtice de la punta, se podría cambiar el diseño de la hoja de la corredera.. Se podría hacer cambiando la desviación de la línea de curvatura de la cuchilla Otra forma es reducir el espacio libre de la punta al mínimo posible, que es alrededor del 0.05% del diámetro del corredor. El tercer método de cómo tratar la cavitación de vórtice de la punta es instalar los labios anticavitación. Los labios anticavitación adecuadamente diseñados pueden reducir significativamente las picaduras de cavitación del vórtice de la punta y no tienen un efecto negativo en la eficiencia de la turbina.
