Punto de referencia para la programación de la herramienta

Presentación del tema: "Punto de referencia para la programación de la herramienta"— Transcripción de la presentación:

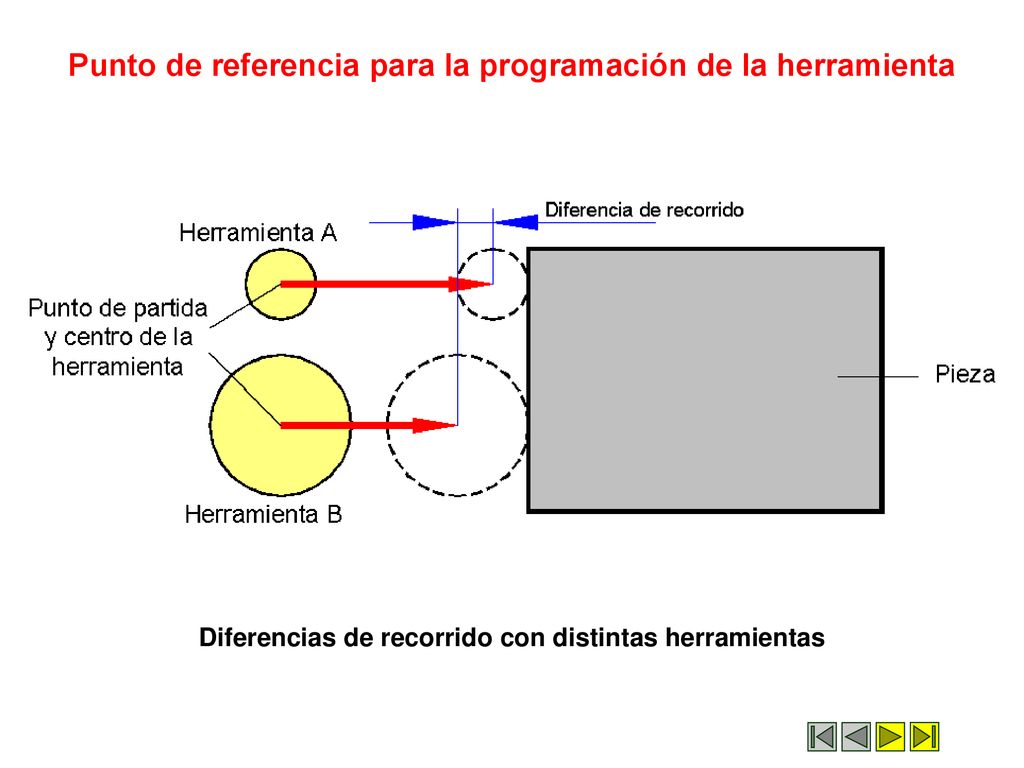

1 Punto de referencia para la programación de la herramienta
Diferencias de recorrido con distintas herramientas

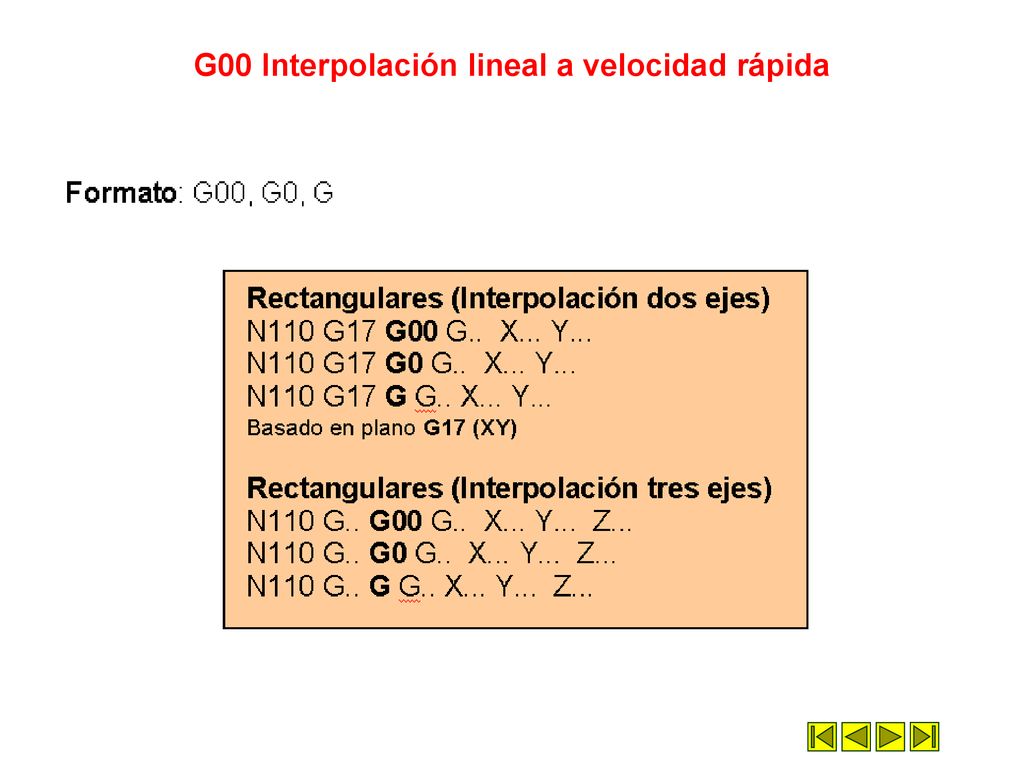

2 G00 Interpolación lineal a velocidad rápida

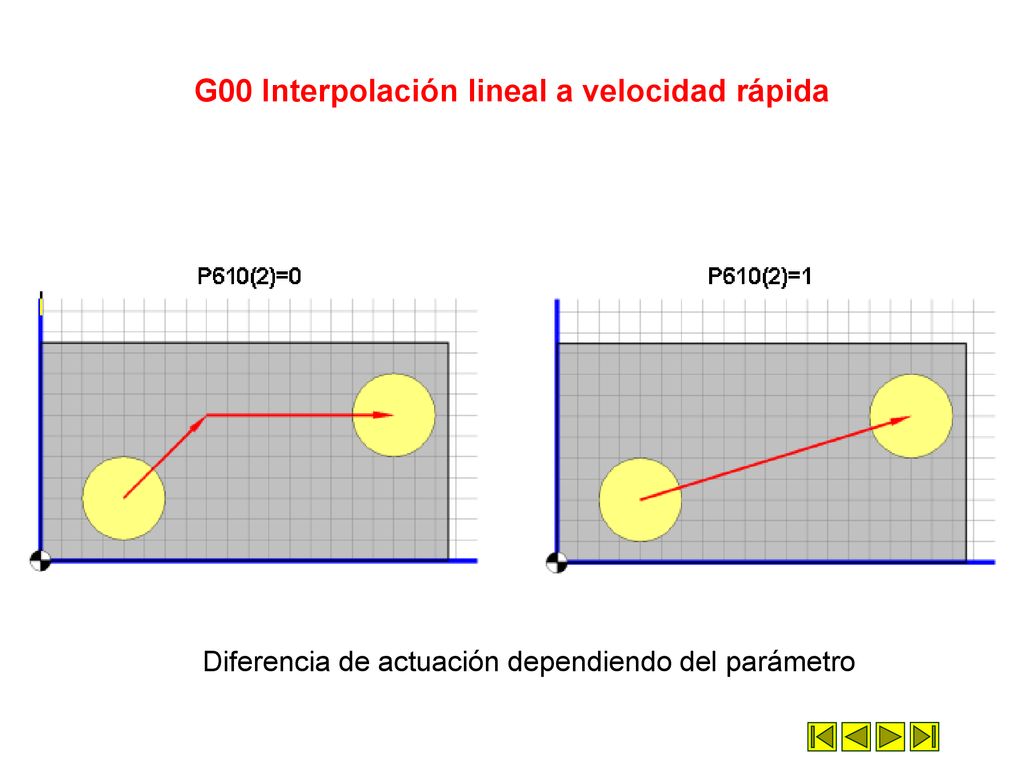

3 G00 Interpolación lineal a velocidad rápida
Diferencia de actuación dependiendo del parámetro

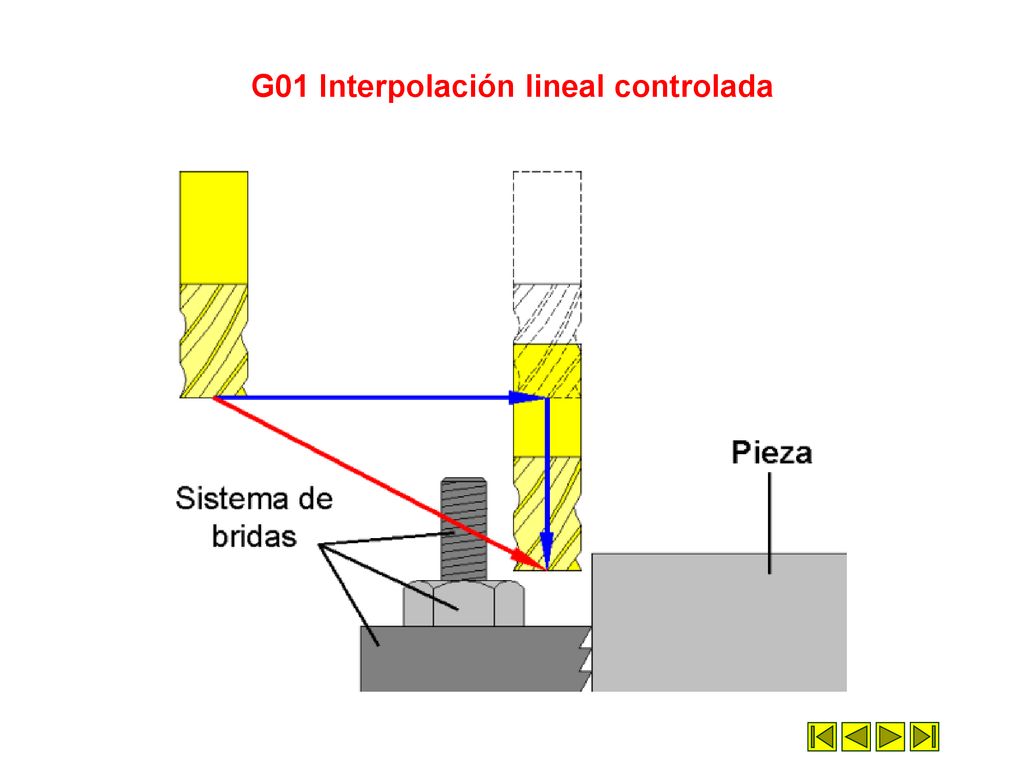

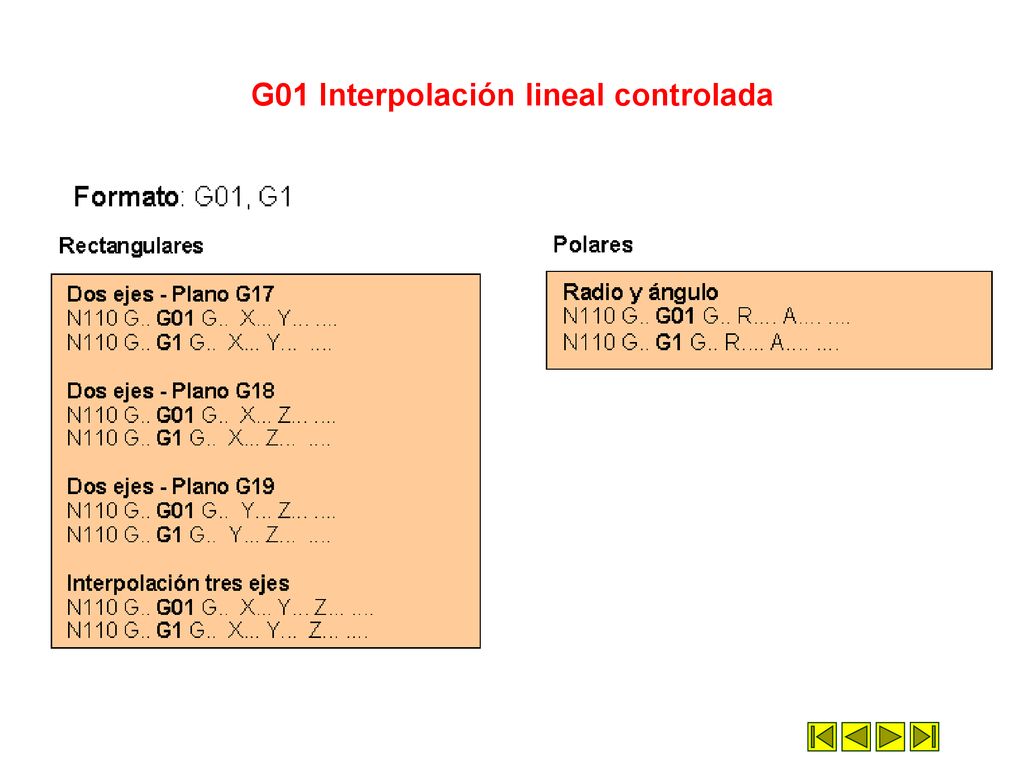

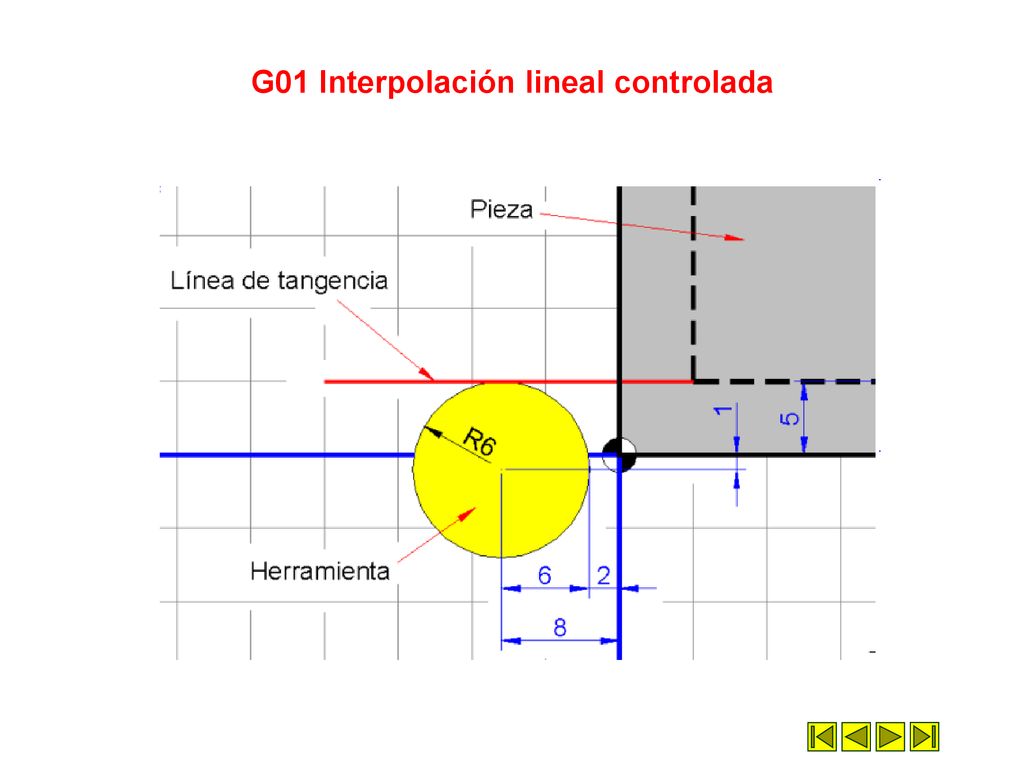

4 G01 Interpolación lineal controlada

5 G01 Interpolación lineal controlada

6 G01 Interpolación lineal controlada

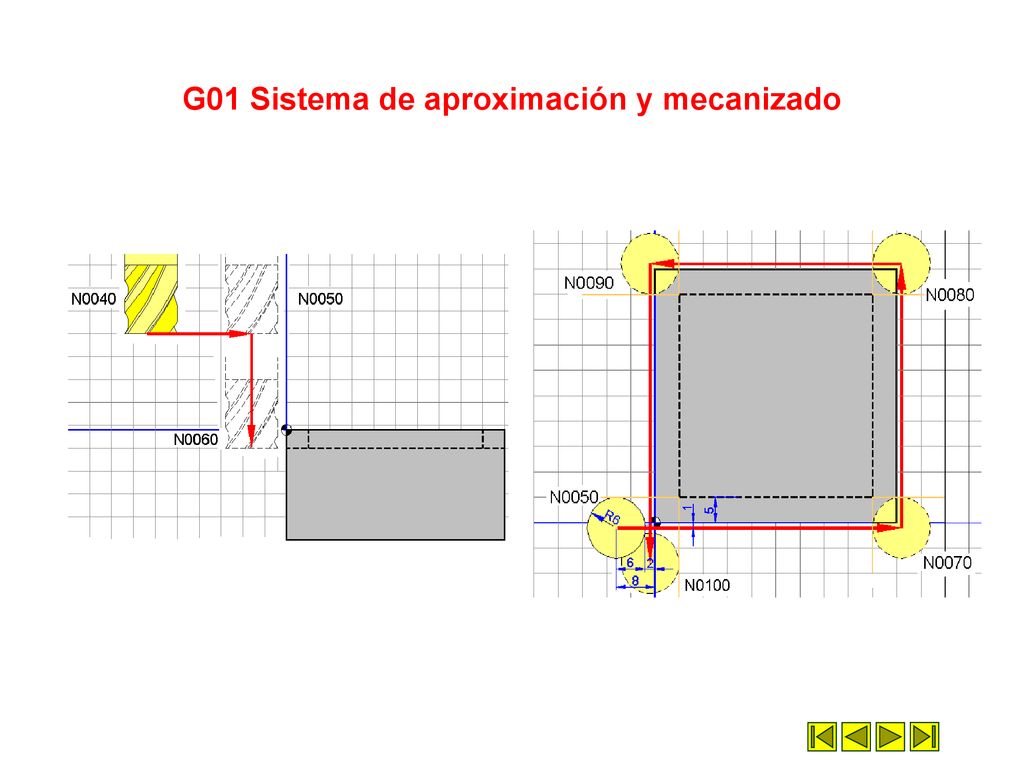

7 G01 Sistema de aproximación y mecanizado

8 G01 Interpolación lineal controlada con polares

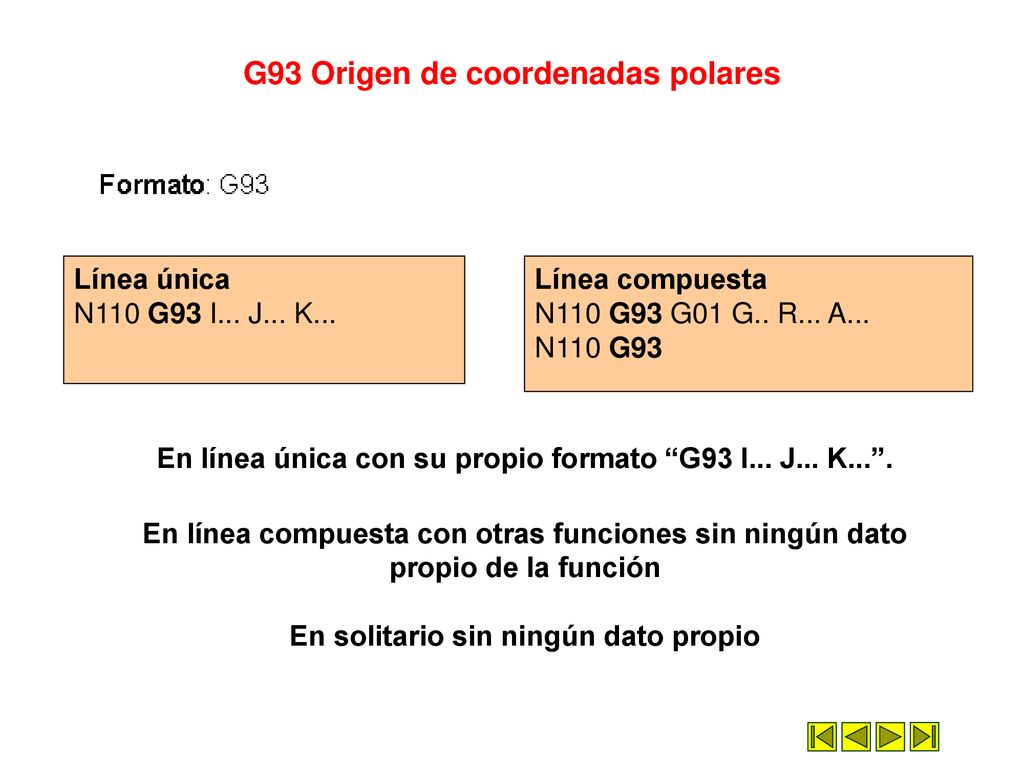

9 G93 Origen de coordenadas polares
Línea única N110 G93 I... J... K... Línea compuesta N110 G93 G01 G.. R... A... N110 G93 En línea única con su propio formato “G93 I... J... K...”. En línea compuesta con otras funciones sin ningún dato propio de la función En solitario sin ningún dato propio

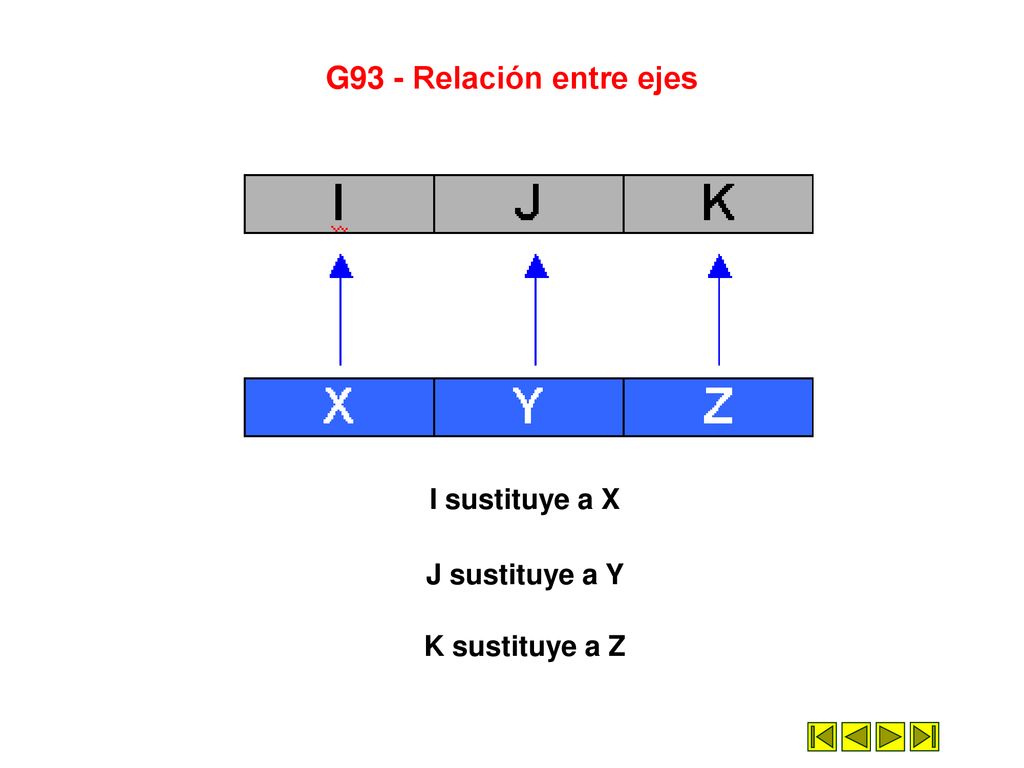

10 G93 - Relación entre ejes I sustituye a X J sustituye a Y
K sustituye a Z

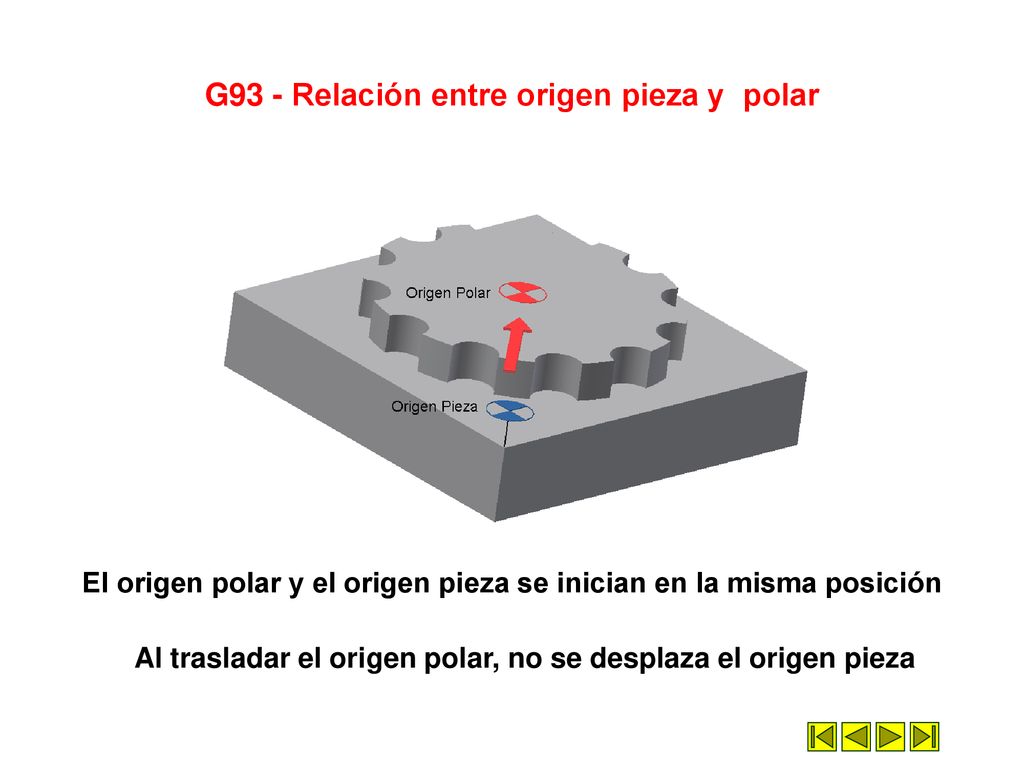

11 G93 - Relación entre origen pieza y polar
El origen polar y el origen pieza se inician en la misma posición Al trasladar el origen polar, no se desplaza el origen pieza

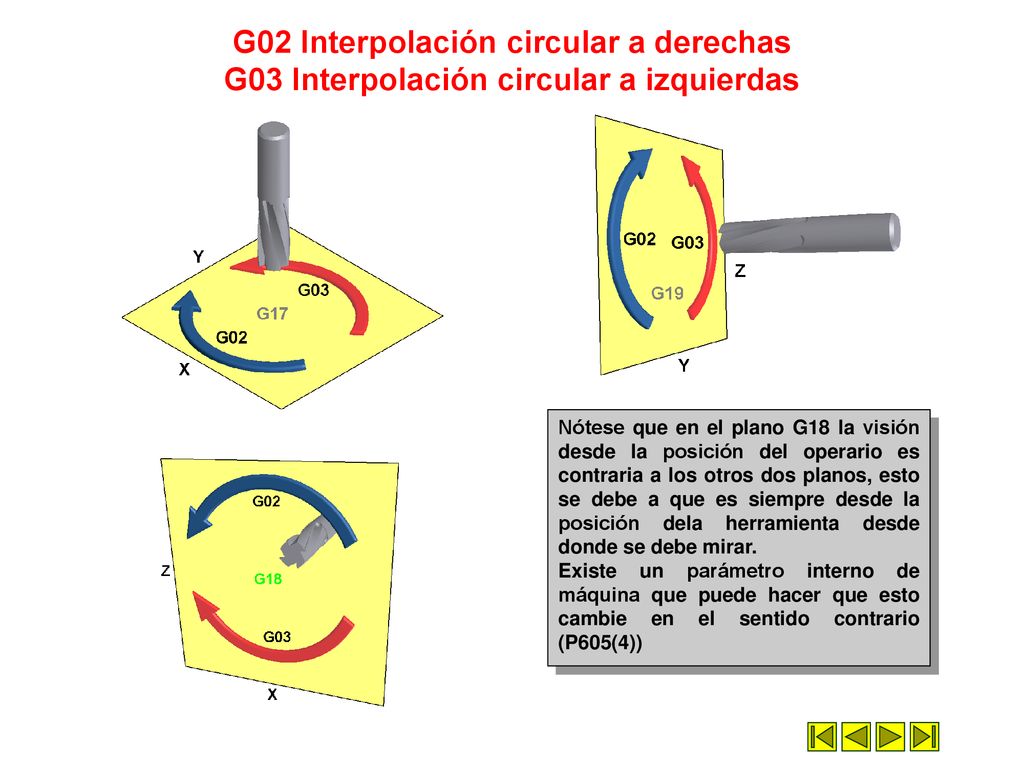

12 G02 Interpolación circular a derechas G03 Interpolación circular a izquierdas
Nótese que en el plano G18 la visión desde la posición del operario es contraria a los otros dos planos, esto se debe a que es siempre desde la posición dela herramienta desde donde se debe mirar. Existe un parámetro interno de máquina que puede hacer que esto cambie en el sentido contrario (P605(4))

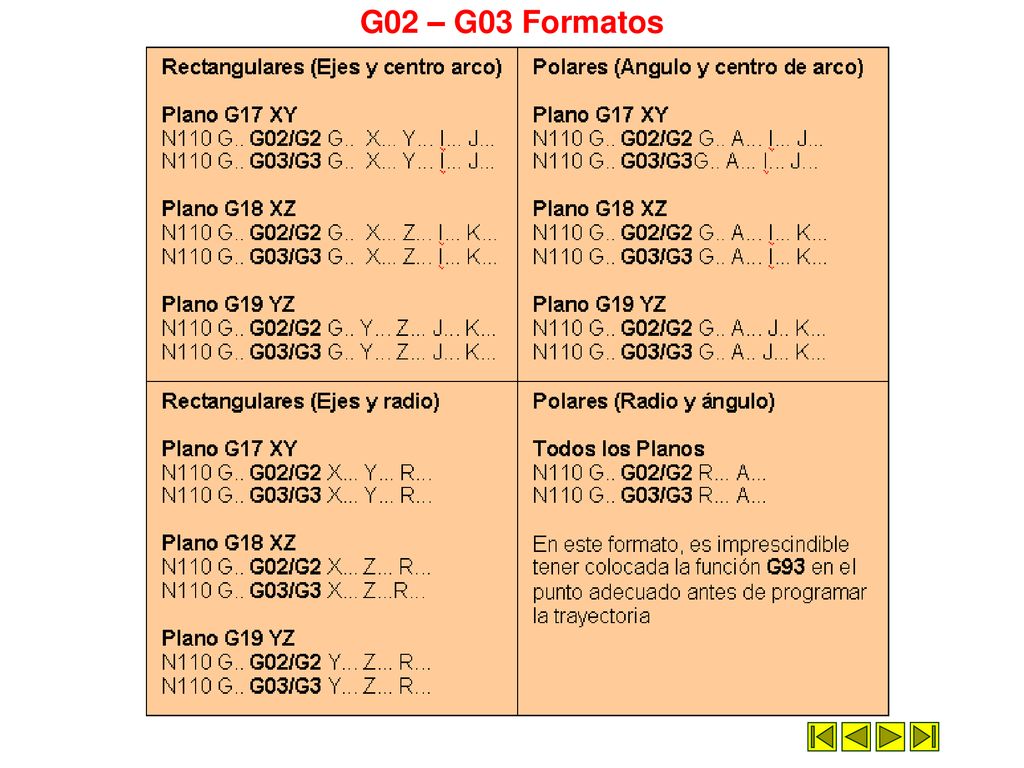

13 G02 – G03 Formatos

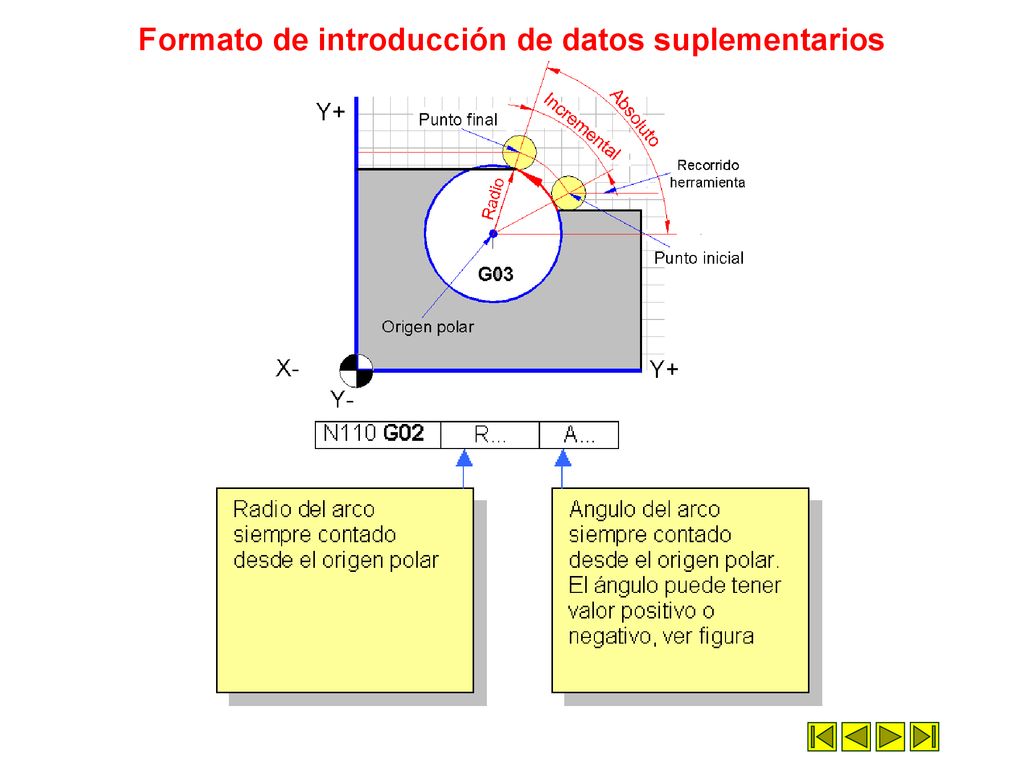

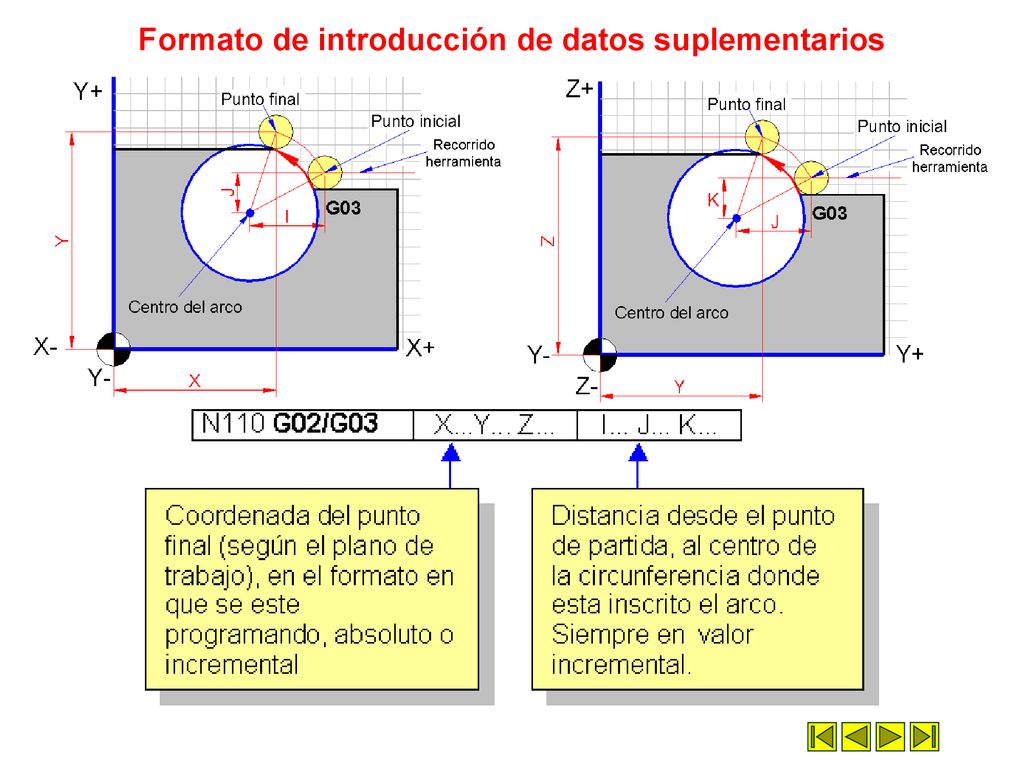

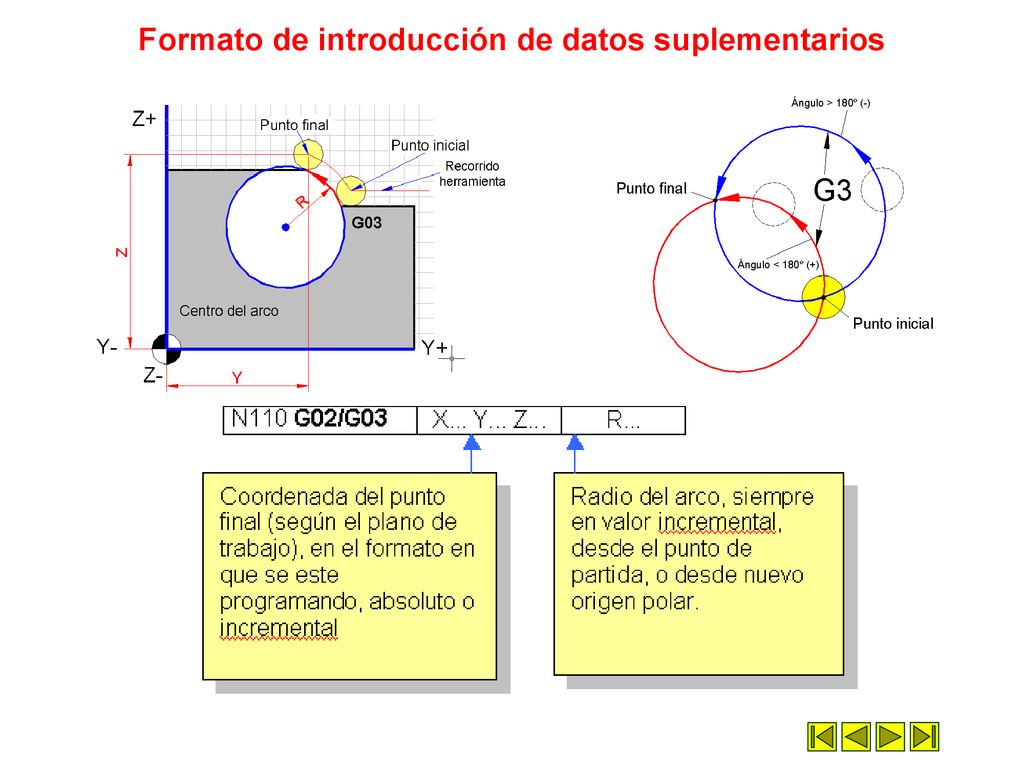

14 Formato de introducción de datos suplementarios

15 Formato de introducción de datos suplementarios

16 Formato de introducción de datos suplementarios

17 Formato de introducción de datos suplementarios

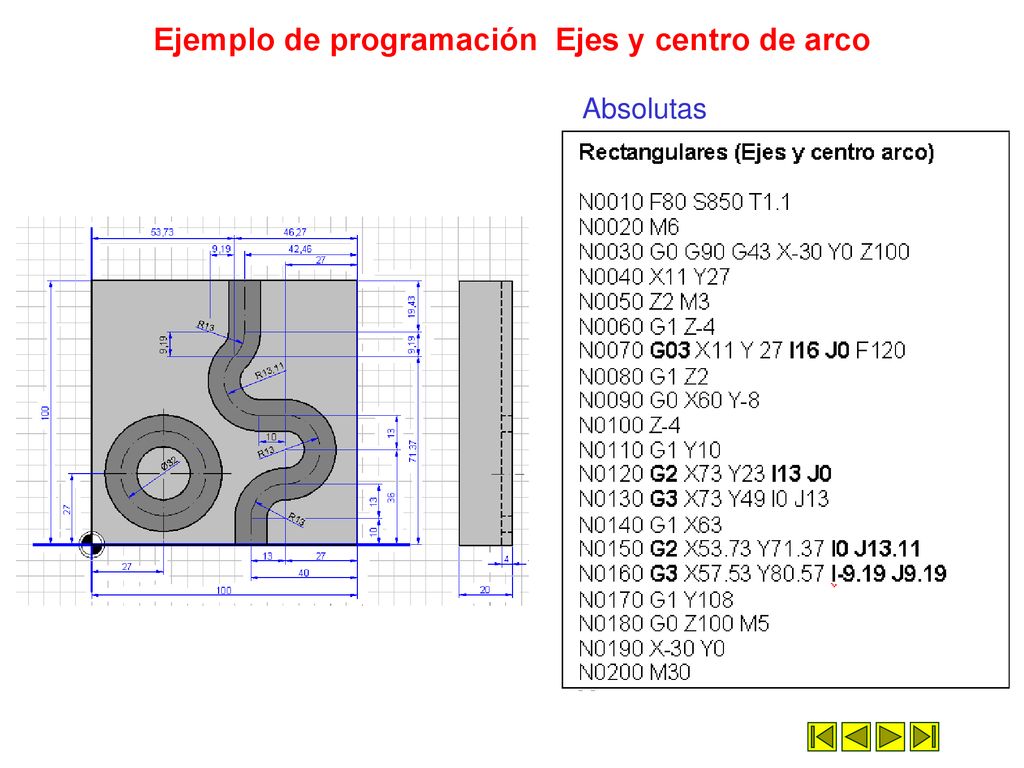

18 Ejemplo de programación Ejes y centro de arco
Absolutas

19 Ejemplo de programación Ejes y centro de arco
Incrementales

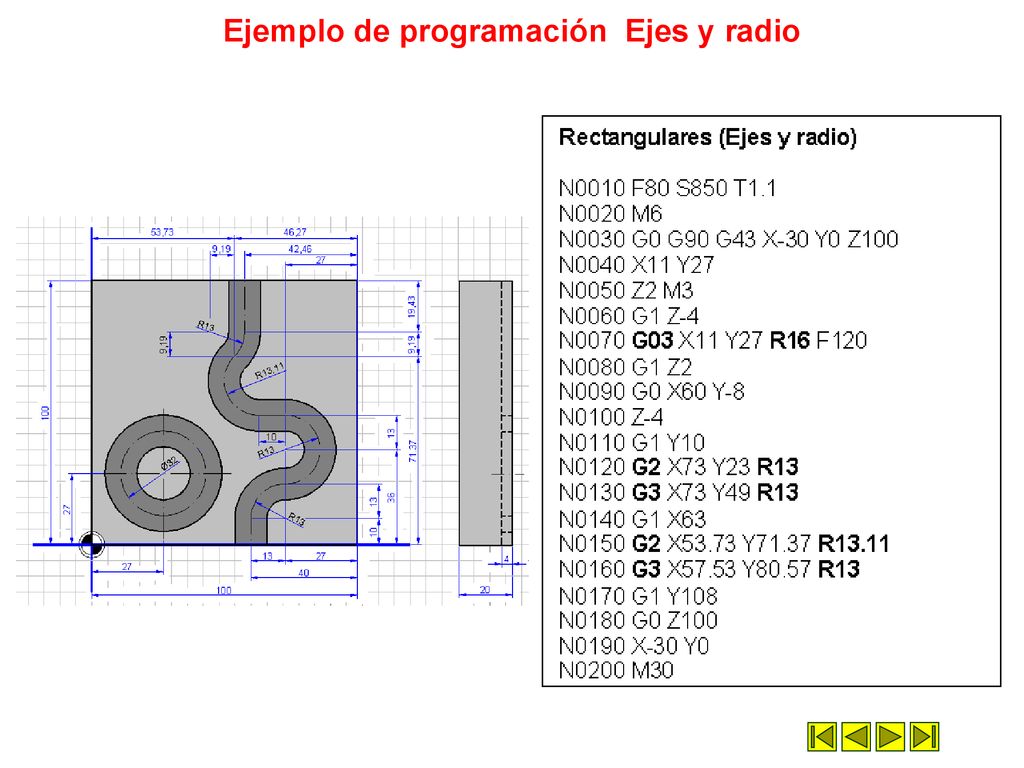

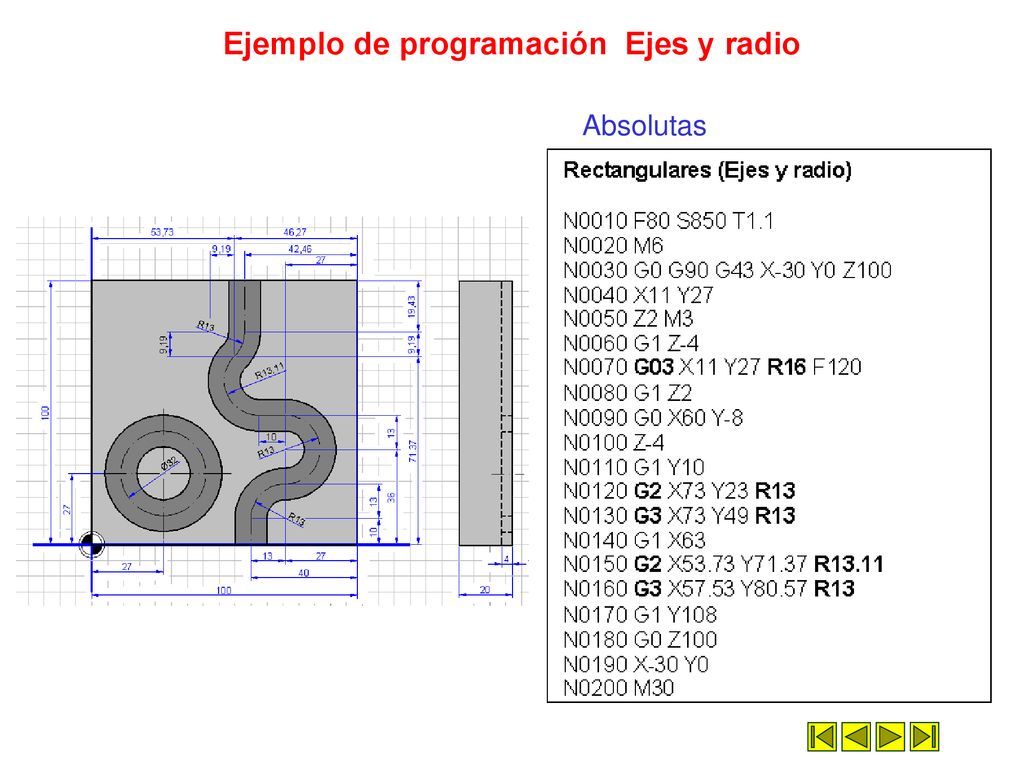

20 Ejemplo de programación Ejes y radio
Absolutas

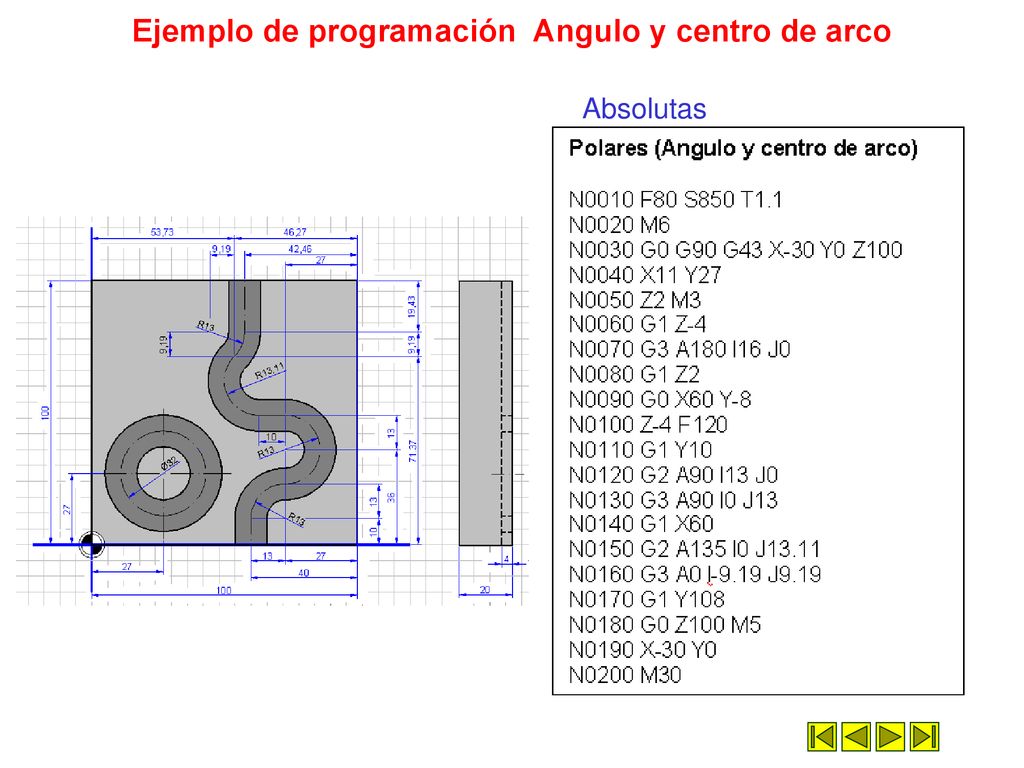

21 Ejemplo de programación Angulo y centro de arco
Absolutas

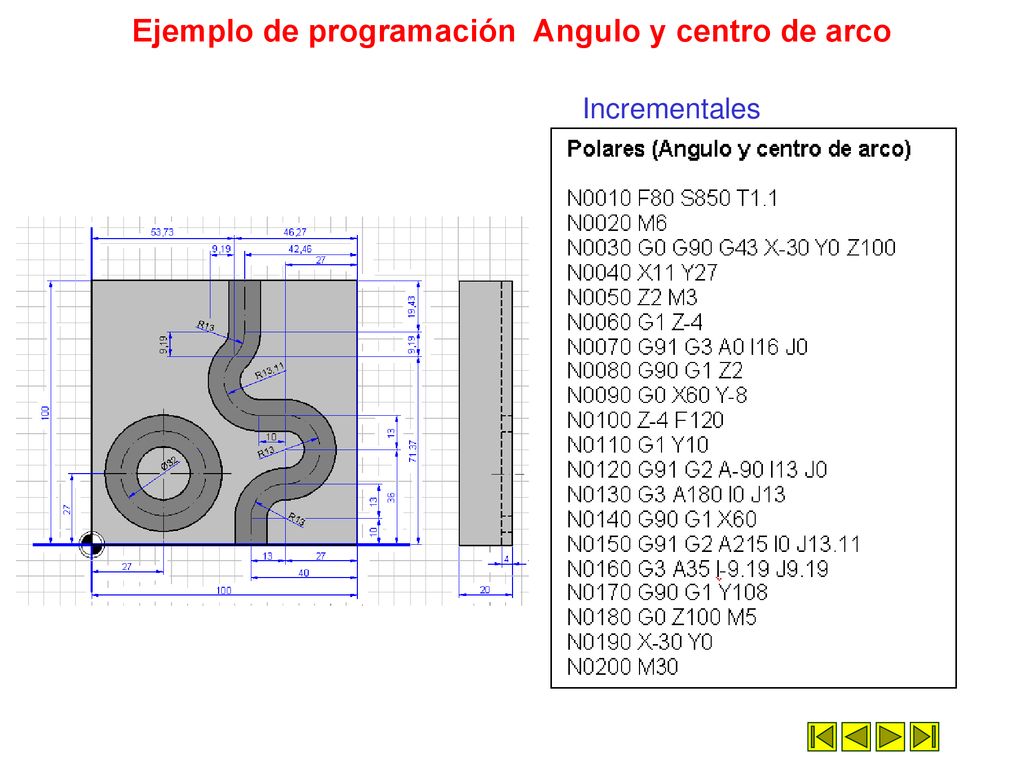

22 Ejemplo de programación Angulo y centro de arco
Incrementales

23 Ejemplo de programación Ejes y centro de arco
Incrementales

24 Ejemplo de programación Ejes y radio

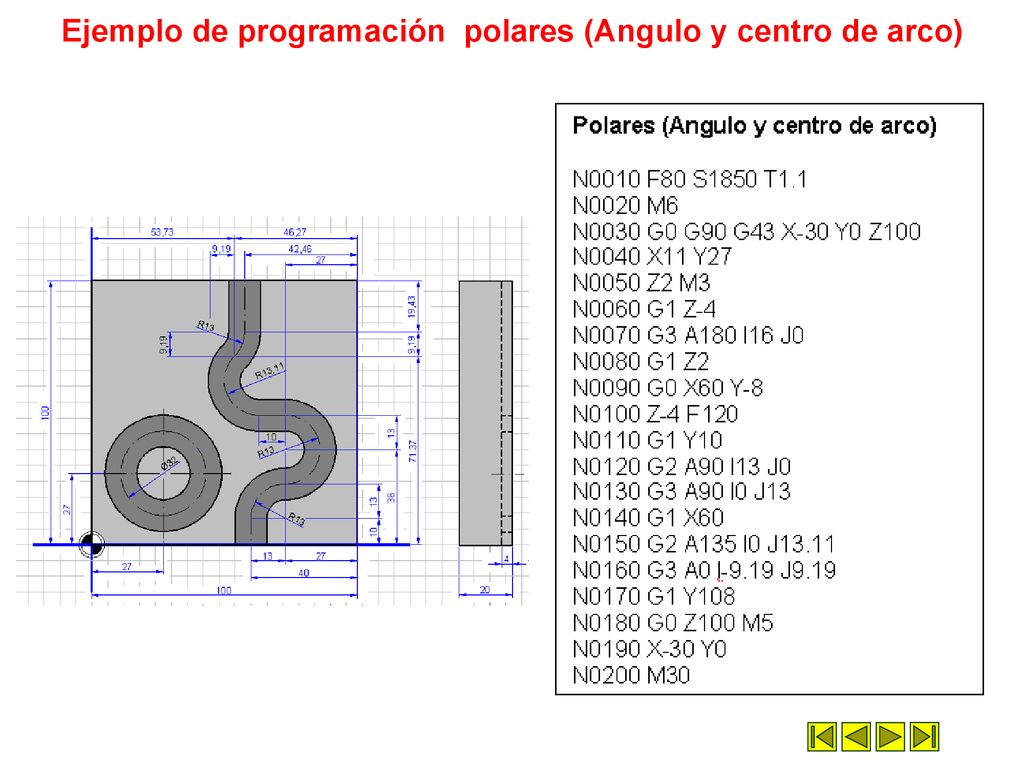

25 Ejemplo de programación polares (Angulo y centro de arco)

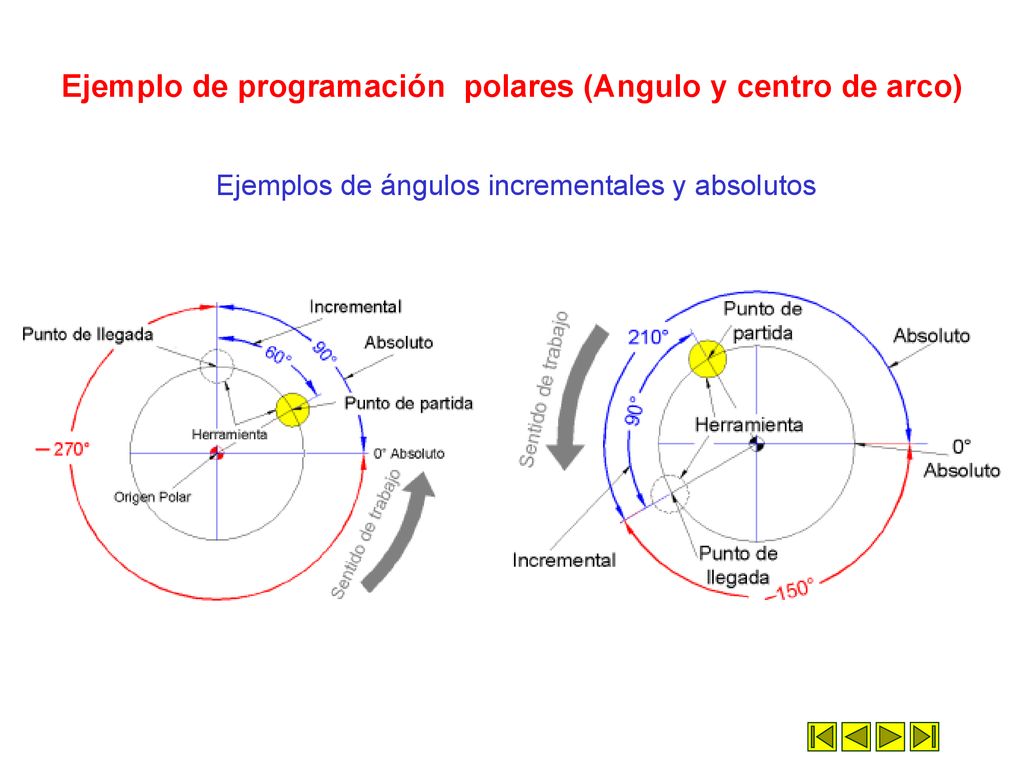

26 Ejemplo de programación polares (Angulo y centro de arco)
Ejemplos de ángulos incrementales y absolutos

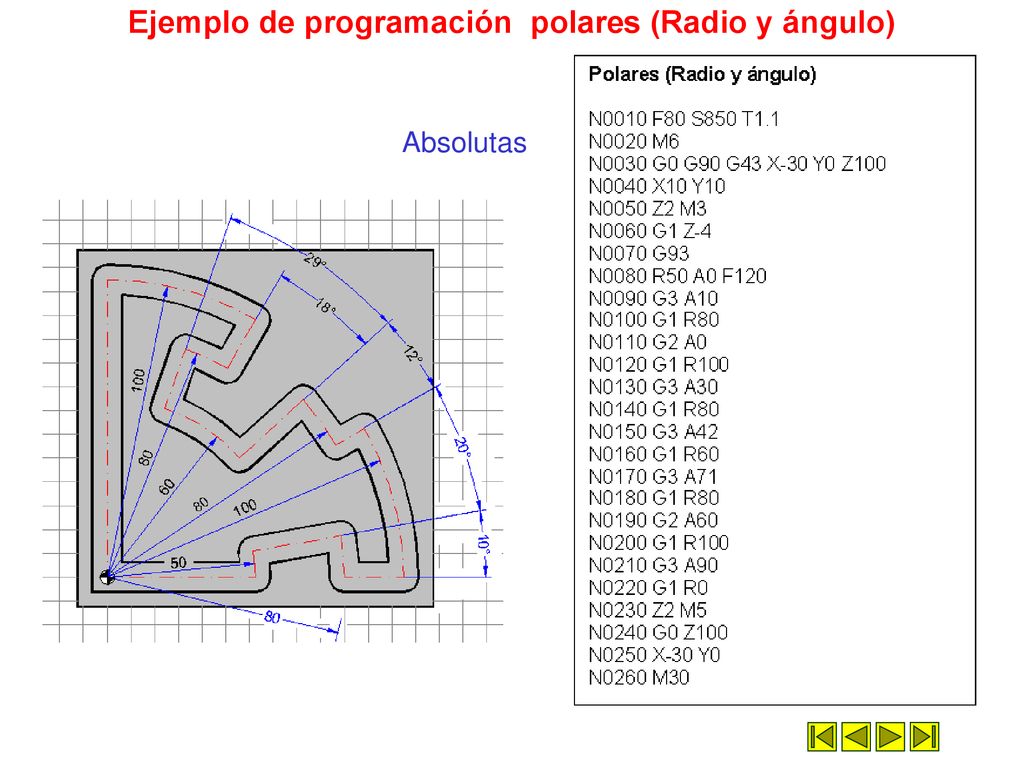

27 Ejemplo de programación polares (Radio y ángulo)
Absolutas

28 Ejemplo de programación polares (Radio y ángulo)
Incrementales
