1 Exploración al MicroBit
Dress Code Exploración al MicroBit Prof. Alex Tirado Profa. Milagros Bauzá

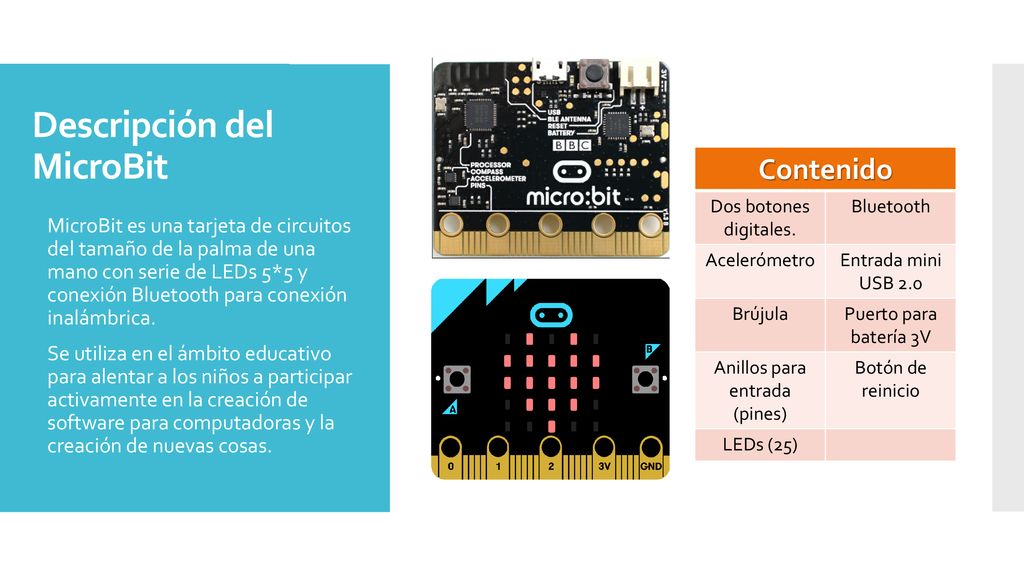

2 Descripción del MicroBit
Contenido Dos botones digitales. Bluetooth Acelerómetro Entrada mini USB 2.0 Brújula Puerto para batería 3V Anillos para entrada (pines) Botón de reinicio LEDs (25) MicroBit es una tarjeta de circuitos del tamaño de la palma de una mano con serie de LEDs 5*5 y conexión Bluetooth para conexión inalámbrica. Se utiliza en el ámbito educativo para alentar a los niños a participar activamente en la creación de software para computadoras y la creación de nuevas cosas.

3

4 Materiales: Dress Code
Prof. Alex Tirado Profa. Milagros Bauzá

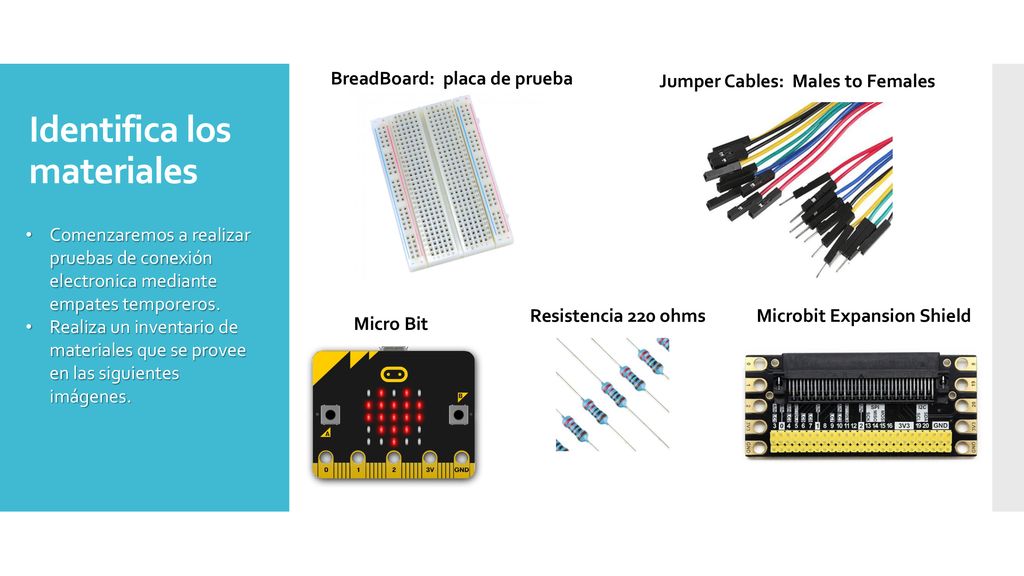

5 Identifica los materiales
BreadBoard: placa de prueba Jumper Cables: Males to Females Identifica los materiales Comenzaremos a realizar pruebas de conexión electronica mediante empates temporeros. Realiza un inventario de materiales que se provee en las siguientes imágenes. Resistencia 220 ohms Microbit Expansion Shield Micro Bit

6 Lista de Materiales de empates fijos
Microbit Expansion Shield Jumper Cables: Males to F s Lista de Materiales de empates fijos Resistencia 220 ohms Push Button Cautín y Estaño Micro Bit Guantes de lana Cinta Adhesiva Aislante

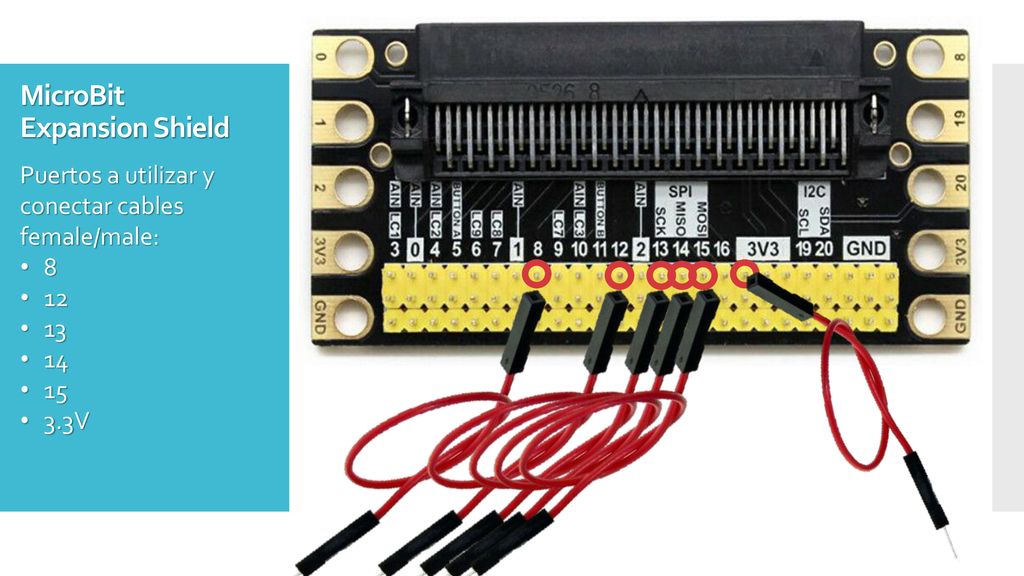

7 MicroBit Expansion Shield
Puertos a utilizar y conectar cables female/male: 8 12 13 14 15 3.3V

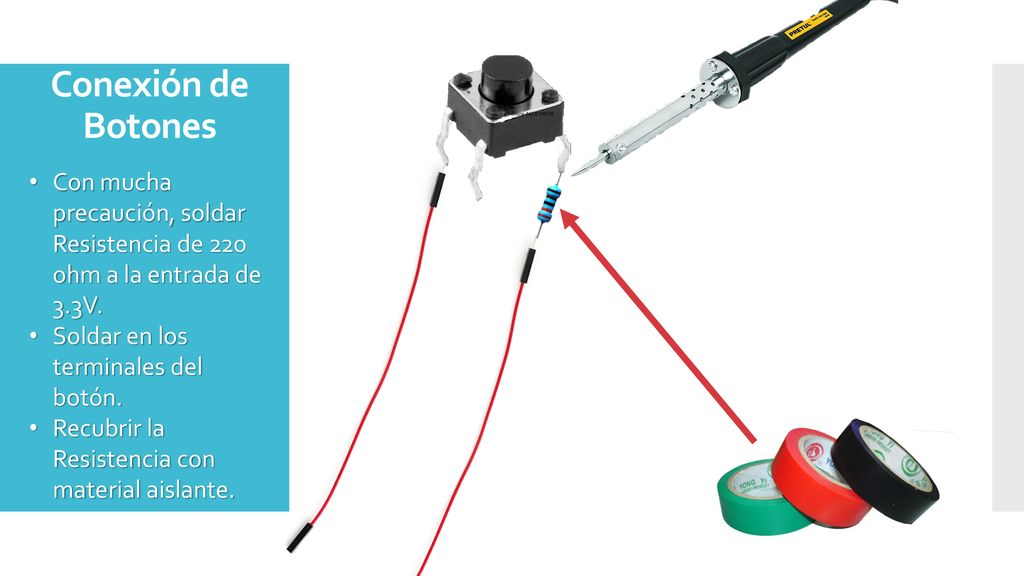

8 Conexión de Botones Con mucha precaución, soldar Resistencia de 220 ohm a la entrada de 3.3V. Soldar en los terminales del botón. Recubrir la Resistencia con material aislante.

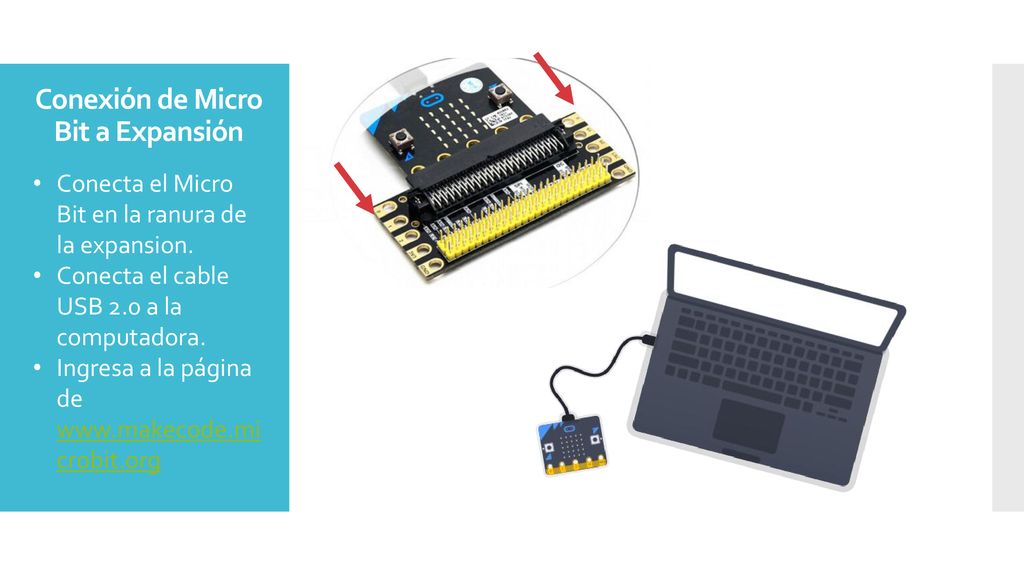

9 Conexión de Micro Bit a Expansión
Conecta el Micro Bit en la ranura de la expansion. Conecta el cable USB 2.0 a la computadora. Ingresa a la página de

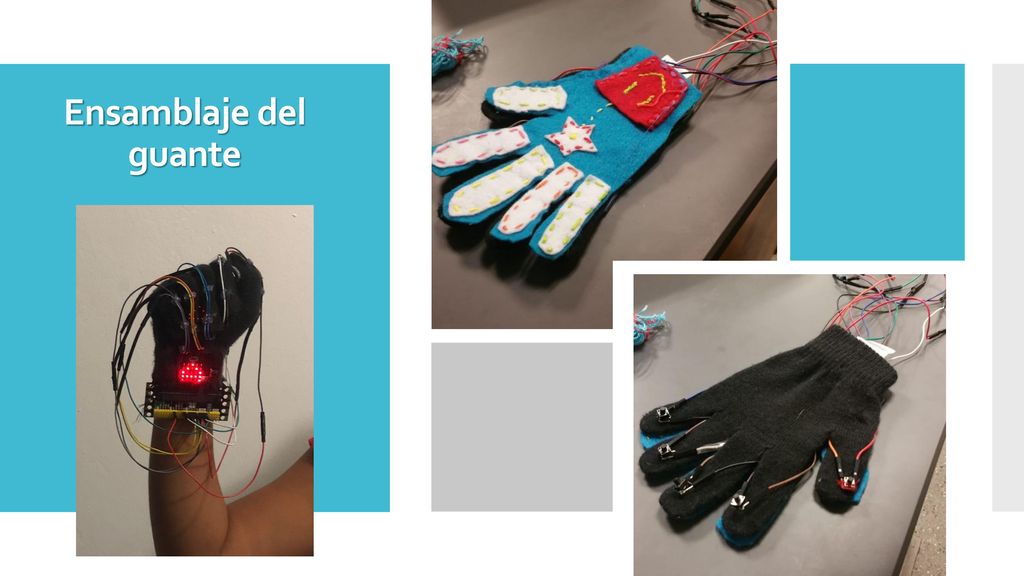

10 Ensamblaje del guante

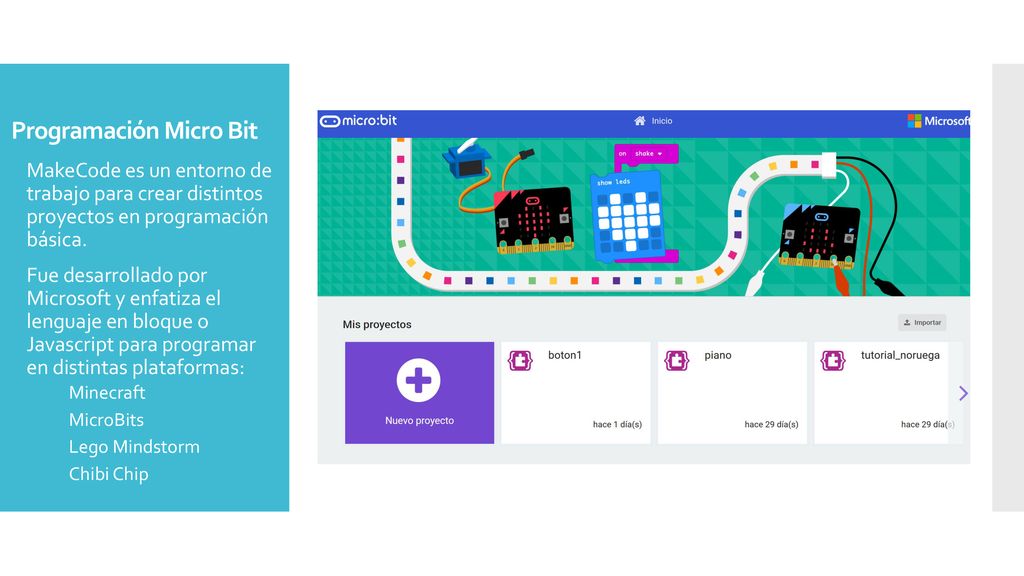

11 Programación Micro Bit
MakeCode es un entorno de trabajo para crear distintos proyectos en programación básica. Fue desarrollado por Microsoft y enfatiza el lenguaje en bloque o Javascript para programar en distintas plataformas: Minecraft MicroBits Lego Mindstorm Chibi Chip

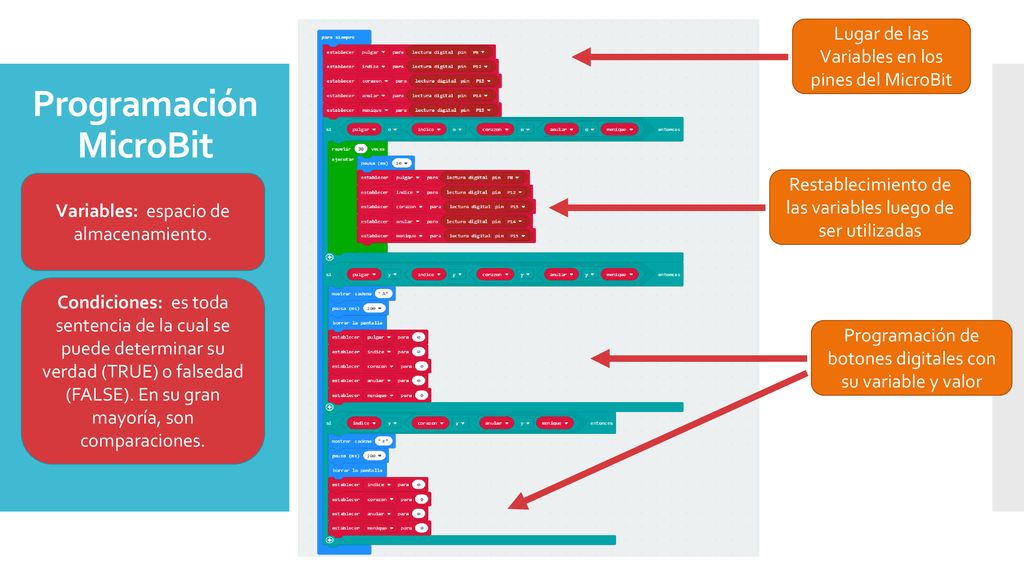

12 Programación MicroBit
Lugar de las Variables en los pines del MicroBit Programación MicroBit Variables: espacio de almacenamiento. Restablecimiento de las variables luego de ser utilizadas Condiciones: es toda sentencia de la cual se puede determinar su verdad (TRUE) o falsedad (FALSE). En su gran mayoría, son comparaciones. Programación de botones digitales con su variable y valor

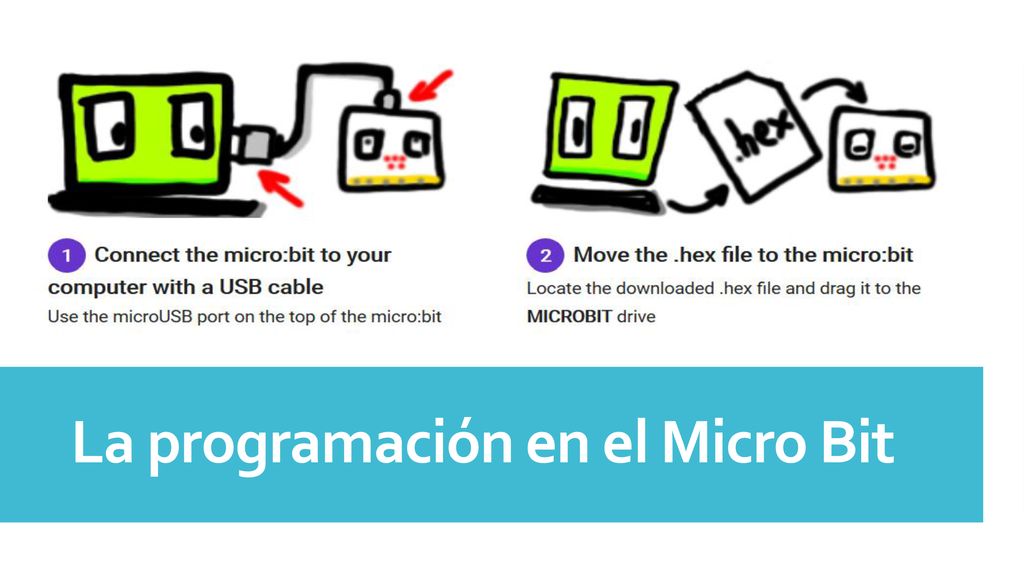

13 La programación en el Micro Bit
