1 Y coeficiente de reducción para perspectiva isométrica
Escalas gráficas Y coeficiente de reducción para perspectiva isométrica

2 Dibujamos dos líneas secantes (con la inclinación que queramos)

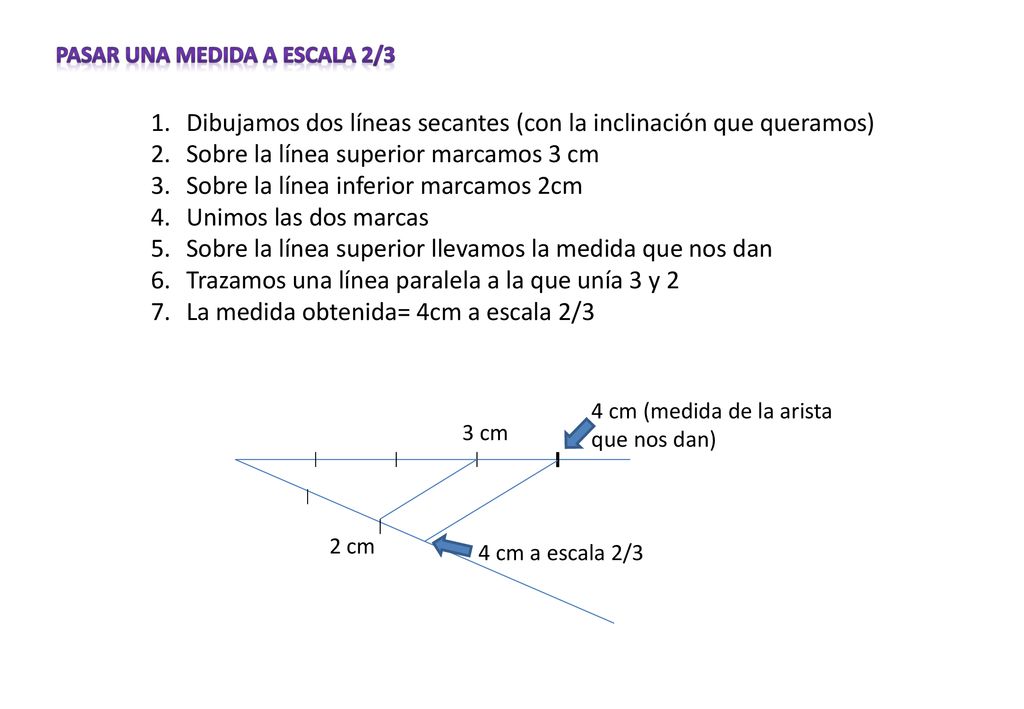

Pasar una medida a escala 2/3 Dibujamos dos líneas secantes (con la inclinación que queramos) Sobre la línea superior marcamos 3 cm Sobre la línea inferior marcamos 2cm Unimos las dos marcas Sobre la línea superior llevamos la medida que nos dan Trazamos una línea paralela a la que unía 3 y 2 La medida obtenida= 4cm a escala 2/3 4 cm (medida de la arista que nos dan) 3 cm 2 cm 4 cm a escala 2/3

3 PASO 1 PASO 2 Primero “quitamos” a la medida la escala 2/3

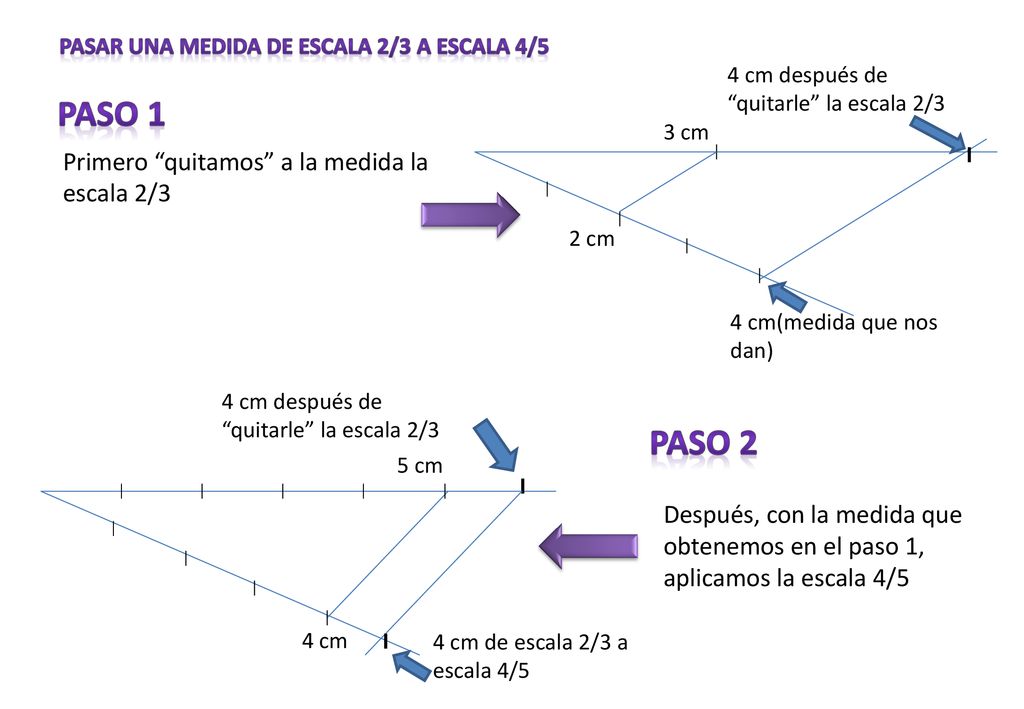

Pasar una medida de escala 2/3 a escala 4/5 4 cm después de “quitarle” la escala 2/3 PASO 1 3 cm Primero “quitamos” a la medida la escala 2/3 2 cm 4 cm(medida que nos dan) 4 cm después de “quitarle” la escala 2/3 PASO 2 5 cm Después, con la medida que obtenemos en el paso 1, aplicamos la escala 4/5 4 cm 4 cm de escala 2/3 a escala 4/5

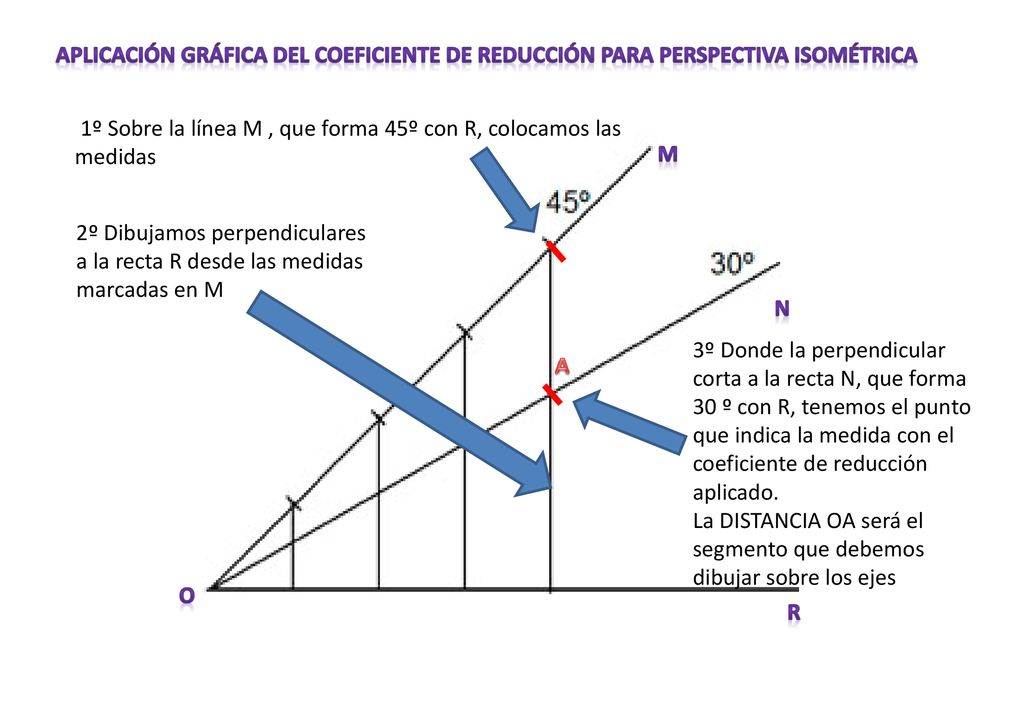

4 Aplicación gráfica del coeficiente de reducción para perspectiva isométrica
1º Sobre la línea M , que forma 45º con R, colocamos las medidas m 2º Dibujamos perpendiculares a la recta R desde las medidas marcadas en M n 3º Donde la perpendicular corta a la recta N, que forma 30 º con R, tenemos el punto que indica la medida con el coeficiente de reducción aplicado. La DISTANCIA OA será el segmento que debemos dibujar sobre los ejes A O r
