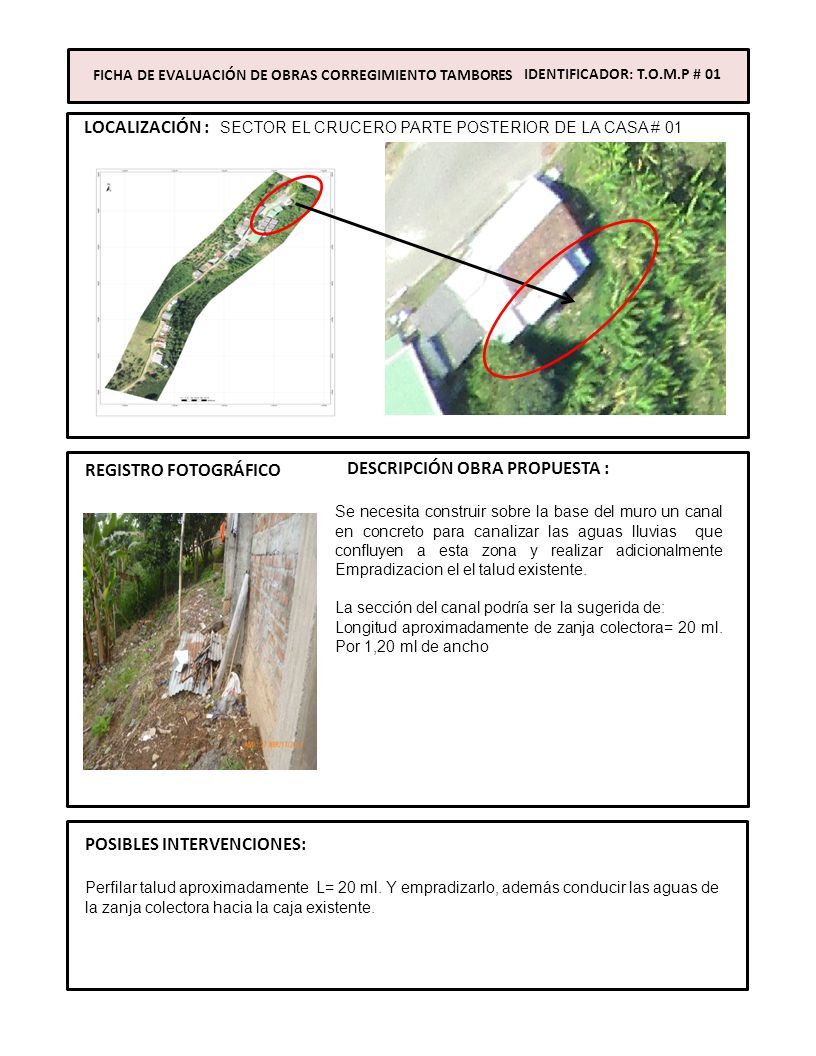

1 REGISTRO FOTOGRÁFICO DESCRIPCIÓN OBRA PROPUESTA : Se necesita construir sobre la base del muro un canal en concreto para canalizar las aguas lluvias que confluyen a esta zona y realizar adicionalmente Empradizacion el el talud existente. La sección del canal podría ser la sugerida de: Longitud aproximadamente de zanja colectora= 20 ml. Por 1,20 ml de ancho POSIBLES INTERVENCIONES: Perfilar talud aproximadamente L= 20 ml. Y empradizarlo, además conducir las aguas de la zanja colectora hacia la caja existente. FICHA DE EVALUACIÓN DE OBRAS CORREGIMIENTO TAMBORES LOCALIZACIÓN : SECTOR EL CRUCERO PARTE POSTERIOR DE LA CASA # 01 IDENTIFICADOR: T.O.M.P # 01

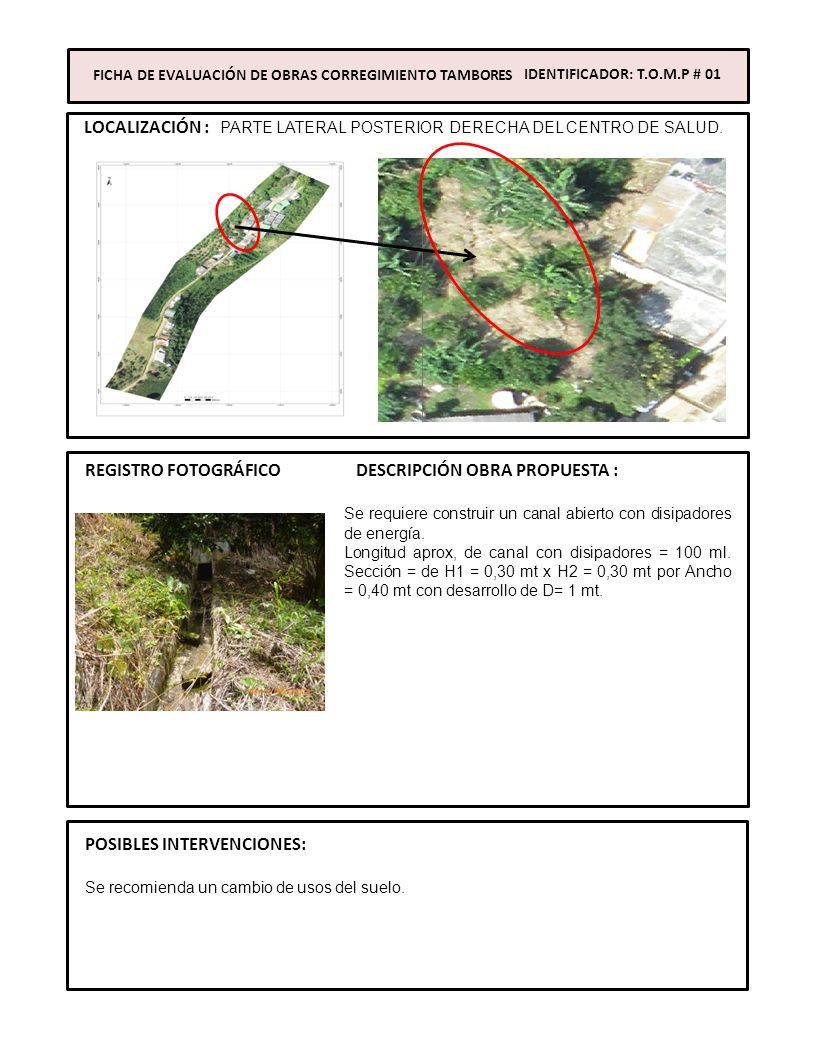

2 REGISTRO FOTOGRÁFICO DESCRIPCIÓN OBRA PROPUESTA : Se requiere construir un canal abierto con disipadores de energía. Longitud aprox, de canal con disipadores = 100 ml. Sección = de H1 = 0,30 mt x H2 = 0,30 mt por Ancho = 0,40 mt con desarrollo de D= 1 mt. POSIBLES INTERVENCIONES: Se recomienda un cambio de usos del suelo. FICHA DE EVALUACIÓN DE OBRAS CORREGIMIENTO TAMBORES LOCALIZACIÓN : PARTE LATERAL POSTERIOR DERECHA DEL CENTRO DE SALUD. IDENTIFICADOR: T.O.M.P # 01

3 REGISTRO FOTOGRÁFICO DESCRIPCIÓN OBRA PROPUESTA : Se requiere pavimentar este tramo de vía, construyendo además de la carpeta de rodadura las obras civiles como son transversales, cunetas colectoras y capa de rodadura en pavimento rígido o flexible. POSIBLES INTERVENCIONES: Construir :Transversales, cunetas vehiculares, pavimento rígido o flexible, sumideros tipo cárcamo y sumideros tipo sifón. FICHA DE EVALUACIÓN DE OBRAS CORREGIMIENTO TAMBORES LOCALIZACIÓN : tramo de via que inicia donde termina pavimento actual hasta la salida al sector cañaveral IDENTIFICADOR: T.O.M.P # 01

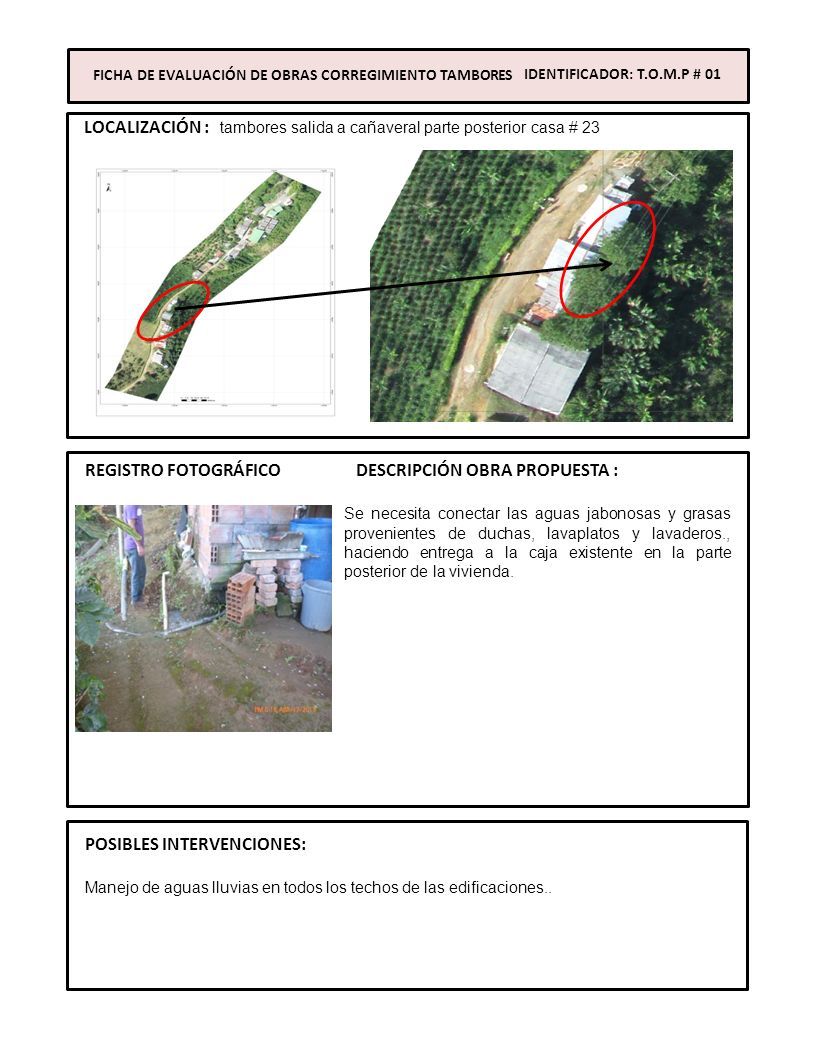

4 REGISTRO FOTOGRÁFICO DESCRIPCIÓN OBRA PROPUESTA : Se necesita conectar las aguas jabonosas y grasas provenientes de duchas, lavaplatos y lavaderos., haciendo entrega a la caja existente en la parte posterior de la vivienda. POSIBLES INTERVENCIONES: Manejo de aguas lluvias en todos los techos de las edificaciones.. FICHA DE EVALUACIÓN DE OBRAS CORREGIMIENTO TAMBORES LOCALIZACIÓN : tambores salida a cañaveral parte posterior casa # 23 IDENTIFICADOR: T.O.M.P # 01

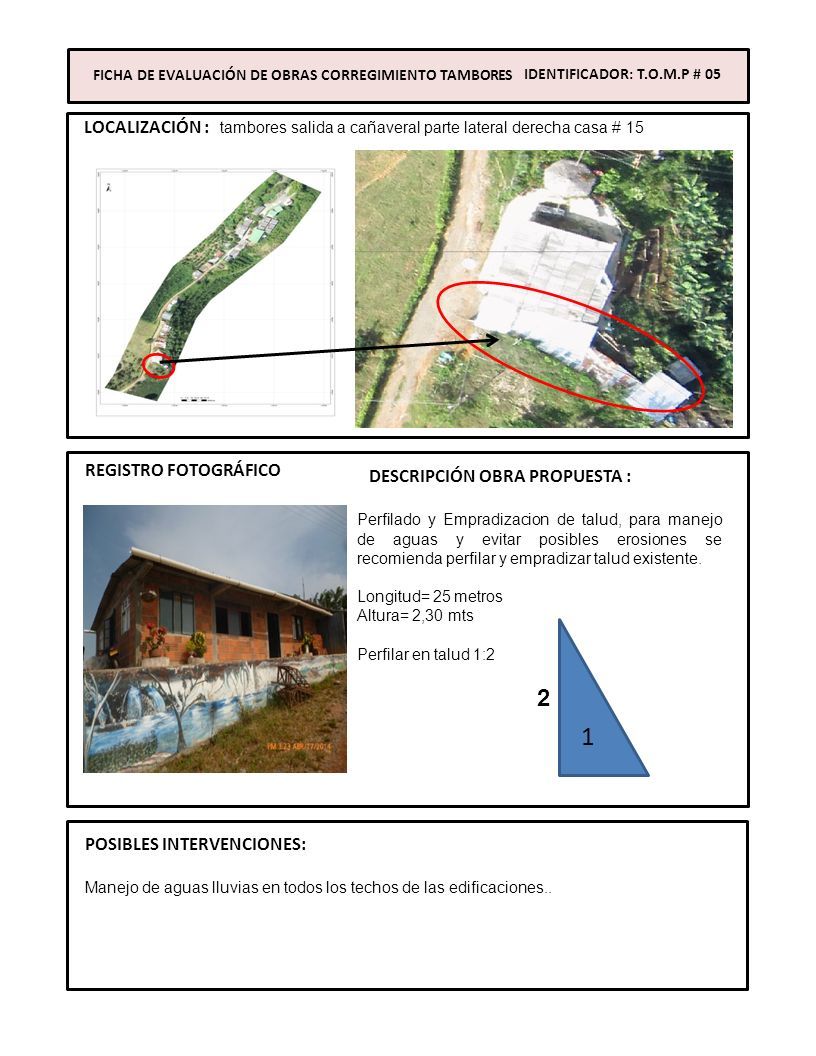

5 REGISTRO FOTOGRÁFICO DESCRIPCIÓN OBRA PROPUESTA : Perfilado y Empradizacion de talud, para manejo de aguas y evitar posibles erosiones se recomienda perfilar y empradizar talud existente. Longitud= 25 metros Altura= 2,30 mts Perfilar en talud 1:2 2 POSIBLES INTERVENCIONES: Manejo de aguas lluvias en todos los techos de las edificaciones.. FICHA DE EVALUACIÓN DE OBRAS CORREGIMIENTO TAMBORES LOCALIZACIÓN : tambores salida a cañaveral parte lateral derecha casa # 15 IDENTIFICADOR: T.O.M.P # 05 1

6 REGISTRO FOTOGRÁFICO DESCRIPCIÓN OBRA PROPUESTA : Perfilado y Empradizacion de talud, para manejo de aguas y evitar posibles erosiones se recomienda perfilar y empradizar talud existente. Longitud= 16,00 metros Altura= 2,30 mts 2 POSIBLES INTERVENCIONES: Manejo de aguas lluvias en todos los techos de las edificaciones.. FICHA DE EVALUACIÓN DE OBRAS CORREGIMIENTO TAMBORES LOCALIZACIÓN : tambores salida a cañaveral parte lateral derecha casa # 16 IDENTIFICADOR: T.O.M.P # 06 1

7 REGISTRO FOTOGRÁFICO DESCRIPCIÓN OBRA PROPUESTA : Perfilado y Empradizacion de talud, para manejo de aguas y evitar posibles erosiones se recomienda perfilar y empradizar talud existente. Longitud= 11,00 metros Altura= 2,30 mts 2 POSIBLES INTERVENCIONES: Manejo de aguas lluvias en todos los techos de las edificaciones.. FICHA DE EVALUACIÓN DE OBRAS CORREGIMIENTO TAMBORES LOCALIZACIÓN : tambores salida a cañaveral parte lateral derecha casa # 18 IDENTIFICADOR: T.O.M.P # 07 1

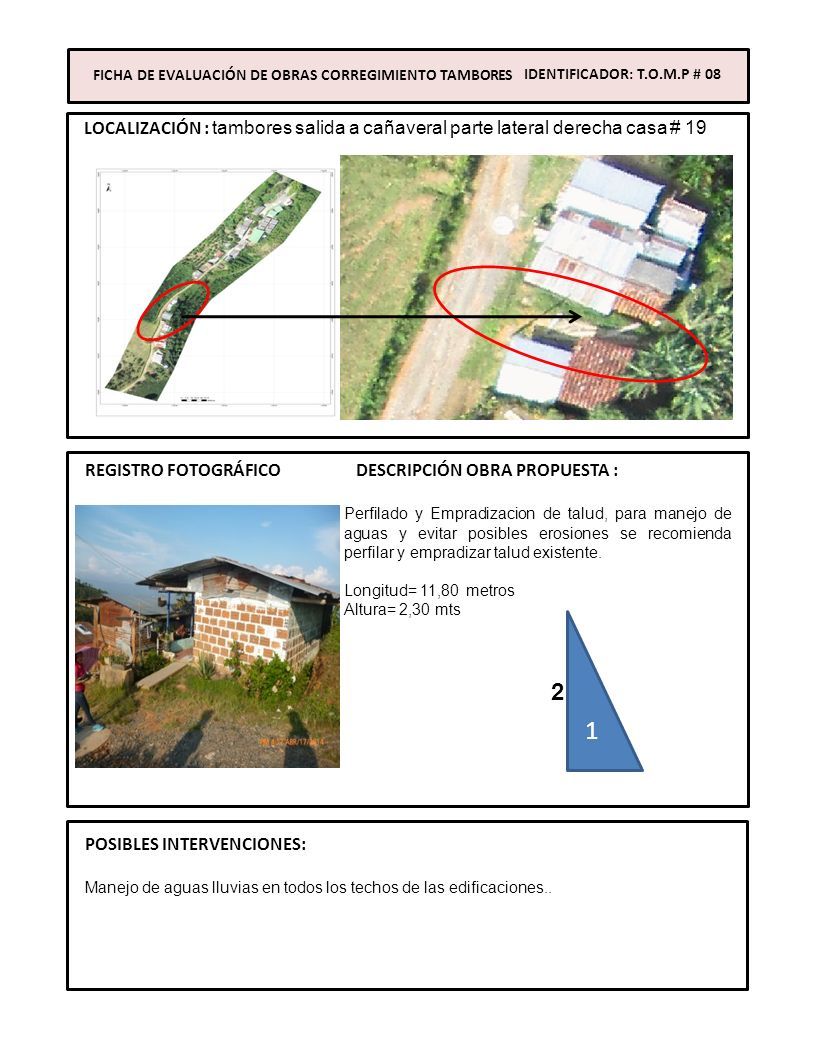

8 REGISTRO FOTOGRÁFICO DESCRIPCIÓN OBRA PROPUESTA : Perfilado y Empradizacion de talud, para manejo de aguas y evitar posibles erosiones se recomienda perfilar y empradizar talud existente. Longitud= 11,80 metros Altura= 2,30 mts 2 POSIBLES INTERVENCIONES: Manejo de aguas lluvias en todos los techos de las edificaciones.. FICHA DE EVALUACIÓN DE OBRAS CORREGIMIENTO TAMBORES LOCALIZACIÓN : tambores salida a cañaveral parte lateral derecha casa # 19 IDENTIFICADOR: T.O.M.P # 08 1

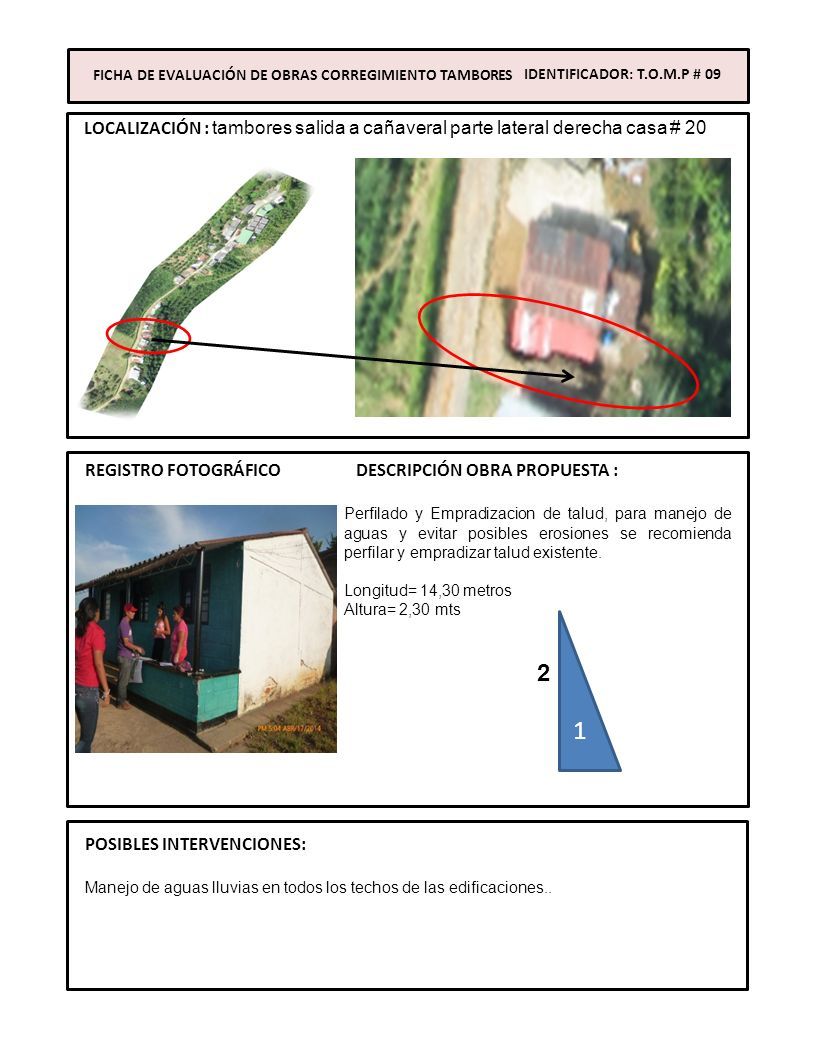

9 REGISTRO FOTOGRÁFICO DESCRIPCIÓN OBRA PROPUESTA : Perfilado y Empradizacion de talud, para manejo de aguas y evitar posibles erosiones se recomienda perfilar y empradizar talud existente. Longitud= 14,30 metros Altura= 2,30 mts 2 POSIBLES INTERVENCIONES: Manejo de aguas lluvias en todos los techos de las edificaciones.. FICHA DE EVALUACIÓN DE OBRAS CORREGIMIENTO TAMBORES LOCALIZACIÓN : tambores salida a cañaveral parte lateral derecha casa # 20 IDENTIFICADOR: T.O.M.P # 09 1

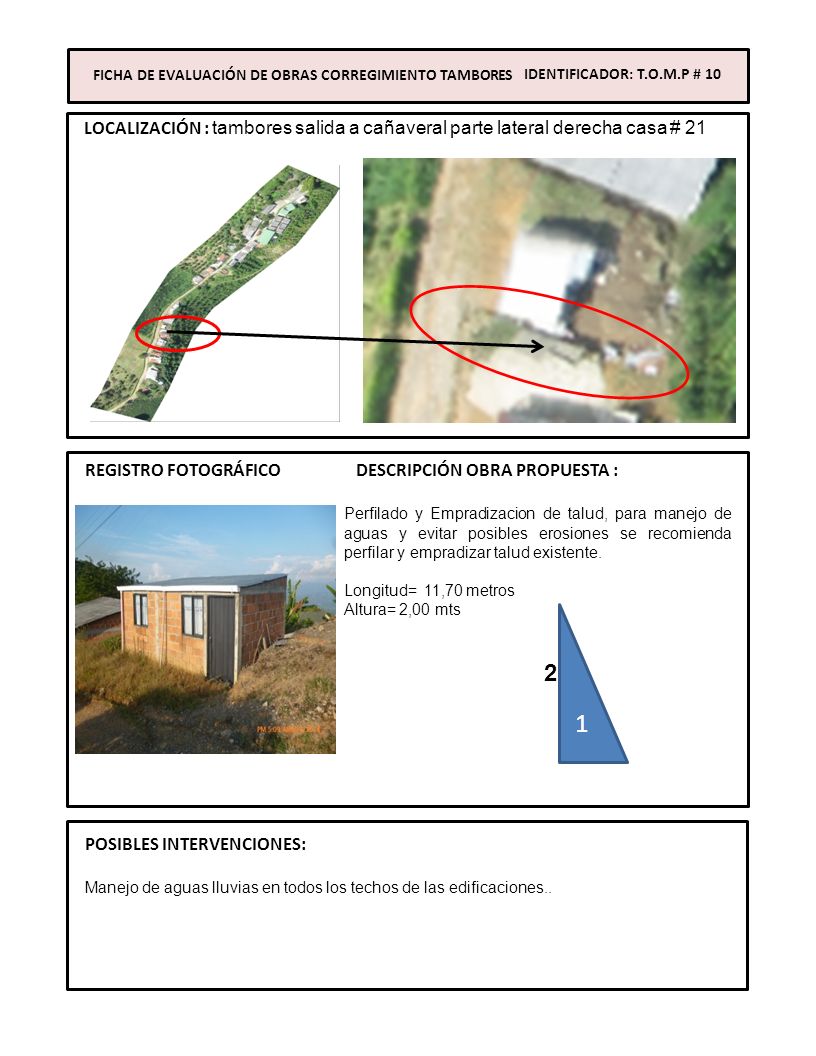

10 REGISTRO FOTOGRÁFICO DESCRIPCIÓN OBRA PROPUESTA : Perfilado y Empradizacion de talud, para manejo de aguas y evitar posibles erosiones se recomienda perfilar y empradizar talud existente. Longitud= 11,70 metros Altura= 2,00 mts 2 POSIBLES INTERVENCIONES: Manejo de aguas lluvias en todos los techos de las edificaciones.. FICHA DE EVALUACIÓN DE OBRAS CORREGIMIENTO TAMBORES LOCALIZACIÓN : tambores salida a cañaveral parte lateral derecha casa # 21 IDENTIFICADOR: T.O.M.P # 10 1

11 REGISTRO FOTOGRÁFICO DESCRIPCIÓN OBRA PROPUESTA : Perfilado y Empradizacion de talud, para manejo de aguas y evitar posibles erosiones se recomienda perfilar y empradizar talud existente. Longitud= 12,80n metros Altura= 1,00 mts POSIBLES INTERVENCIONES: Manejo de aguas lluvias en todos los techos de las edificaciones.. FICHA DE EVALUACIÓN DE OBRAS CORREGIMIENTO TAMBORES LOCALIZACIÓN : tambores salida a cañaveral parte lateral derecha Iglesia # 22 IDENTIFICADOR: T.O.M.P # 11 1 2
