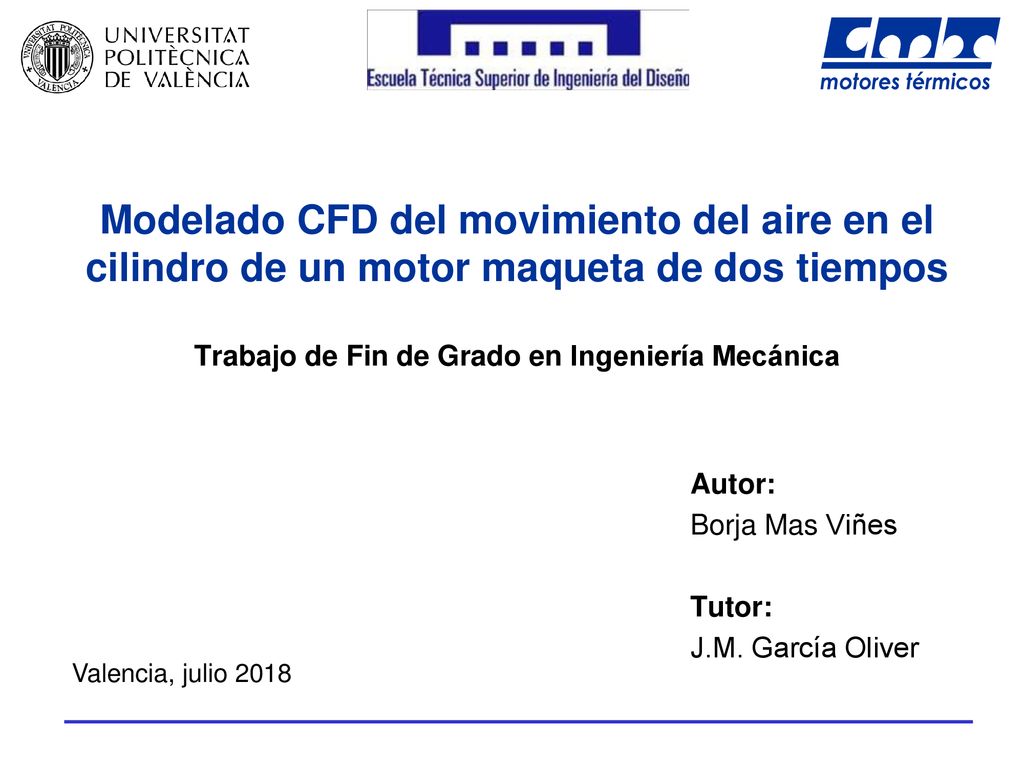

1 Autor: Borja Mas Viñes Tutor: J.M. García Oliver
Modelado CFD del movimiento del aire en el cilindro de un motor maqueta de dos tiempos Trabajo de Fin de Grado en Ingeniería Mecánica Autor: Borja Mas Viñes Tutor: J.M. García Oliver Valencia, julio 2018

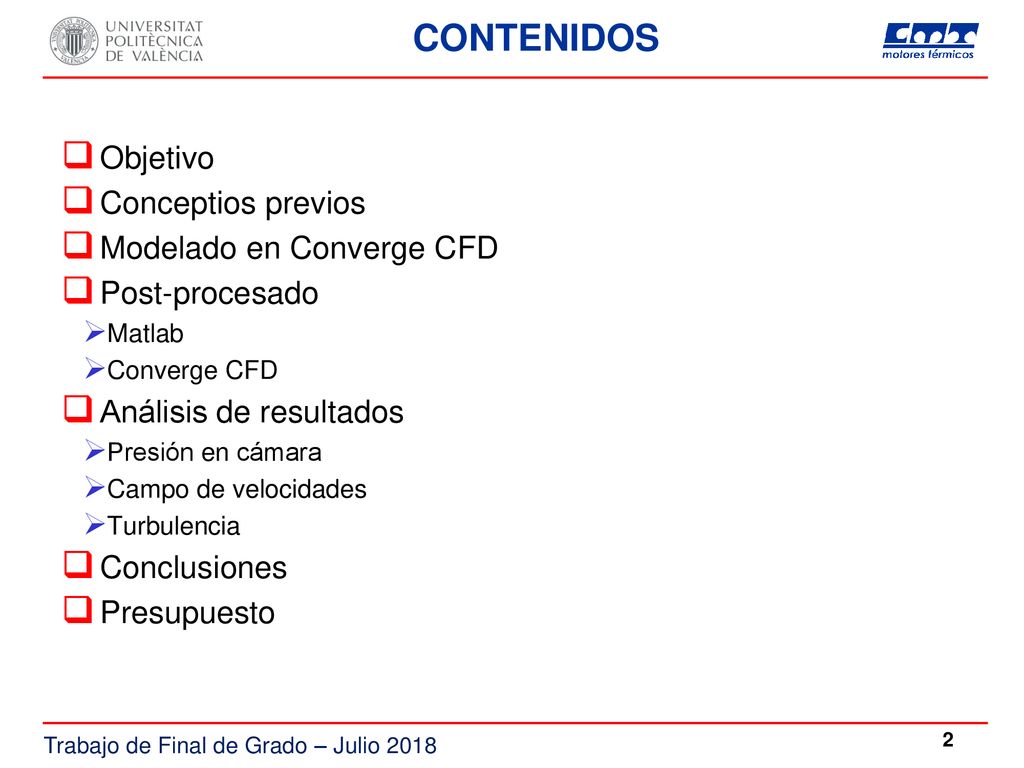

2 CONTENIDOS Objetivo Conceptios previos Modelado en Converge CFD
Post-procesado Matlab Converge CFD Análisis de resultados Presión en cámara Campo de velocidades Turbulencia Conclusiones Presupuesto Trabajo de Final de Grado – Julio 2018 Trabajo Fin de Grado - Julio 2018

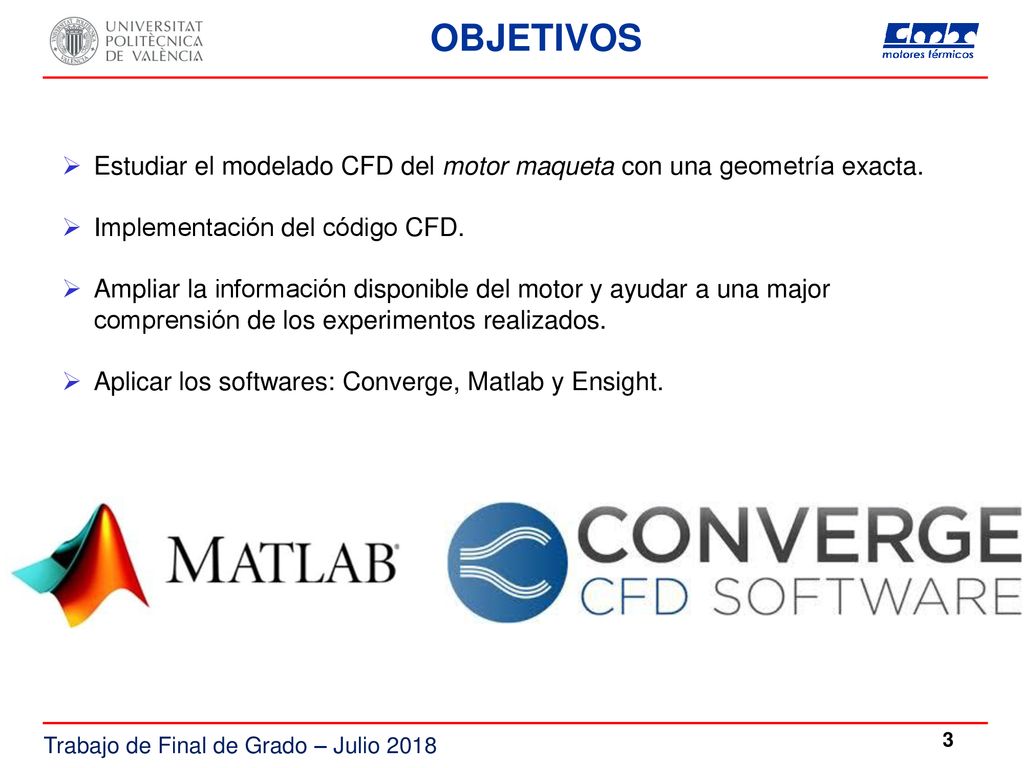

3 OBJETIVOS Estudiar el modelado CFD del motor maqueta con una geometría exacta. Implementación del código CFD. Ampliar la información disponible del motor y ayudar a una major comprensión de los experimentos realizados. Aplicar los softwares: Converge, Matlab y Ensight. Trabajo de Final de Grado – Julio 2018

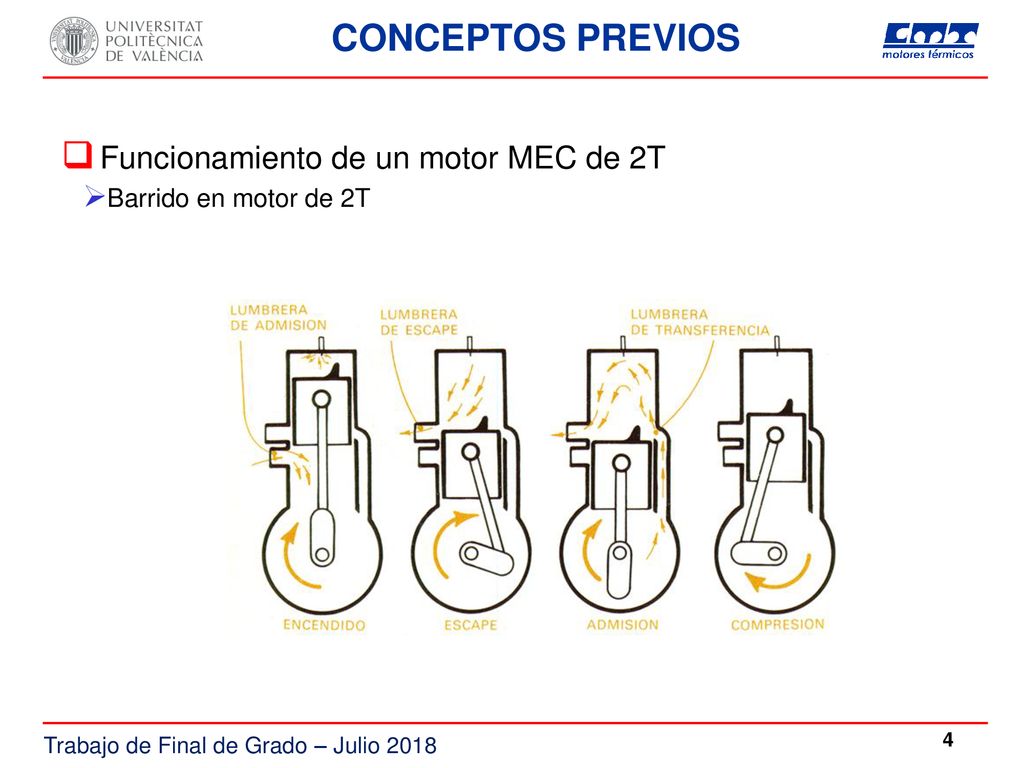

4 CONCEPTOS PREVIOS Funcionamiento de un motor MEC de 2T
Barrido en motor de 2T Trabajo de Final de Grado – Julio 2018

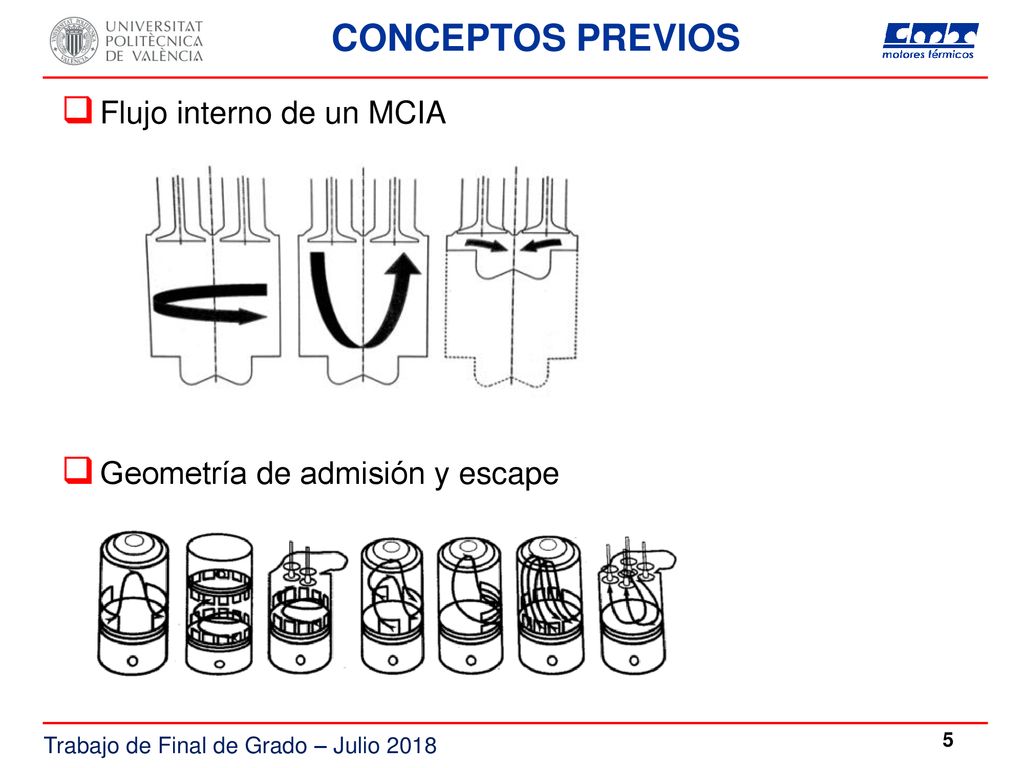

5 CONCEPTOS PREVIOS Flujo interno de un MCIA
Geometría de admisión y escape Trabajo de Final de Grado – Julio 2018

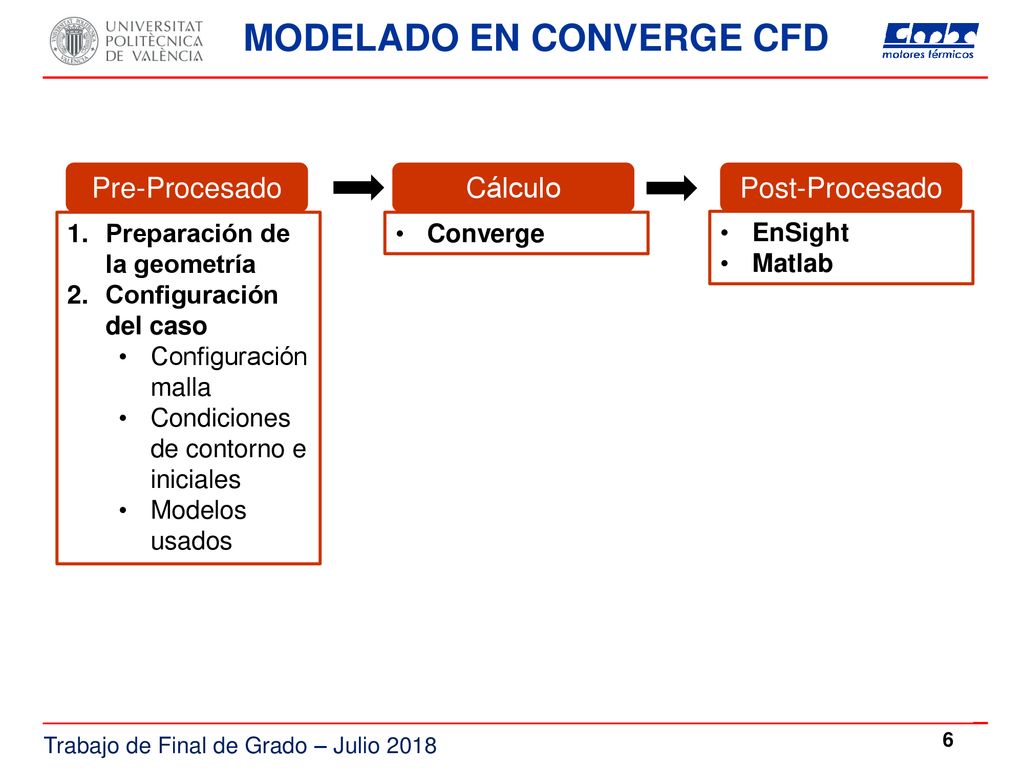

6 MODELADO EN CONVERGE CFD
Pre-Procesado Cálculo Post-Procesado Preparación de la geometría Configuración del caso Configuración malla Condiciones de contorno e iniciales Modelos usados Converge EnSight Matlab Trabajo de Final de Grado – Julio 2018

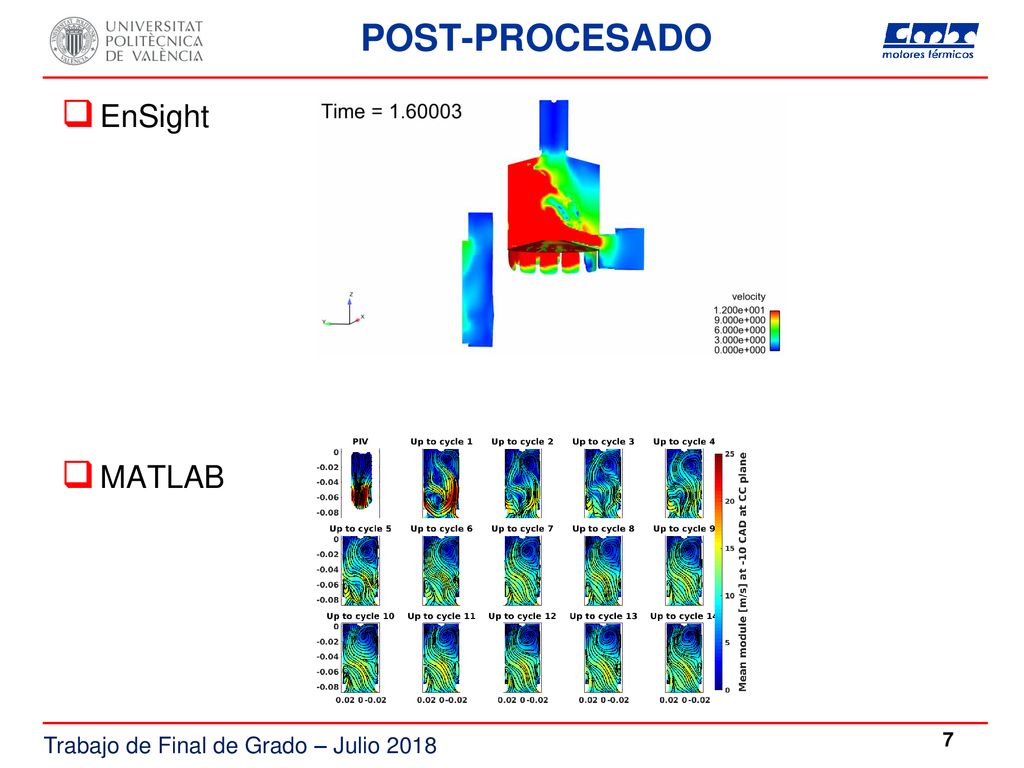

7 POST-PROCESADO EnSight MATLAB Trabajo de Final de Grado – Julio 2018

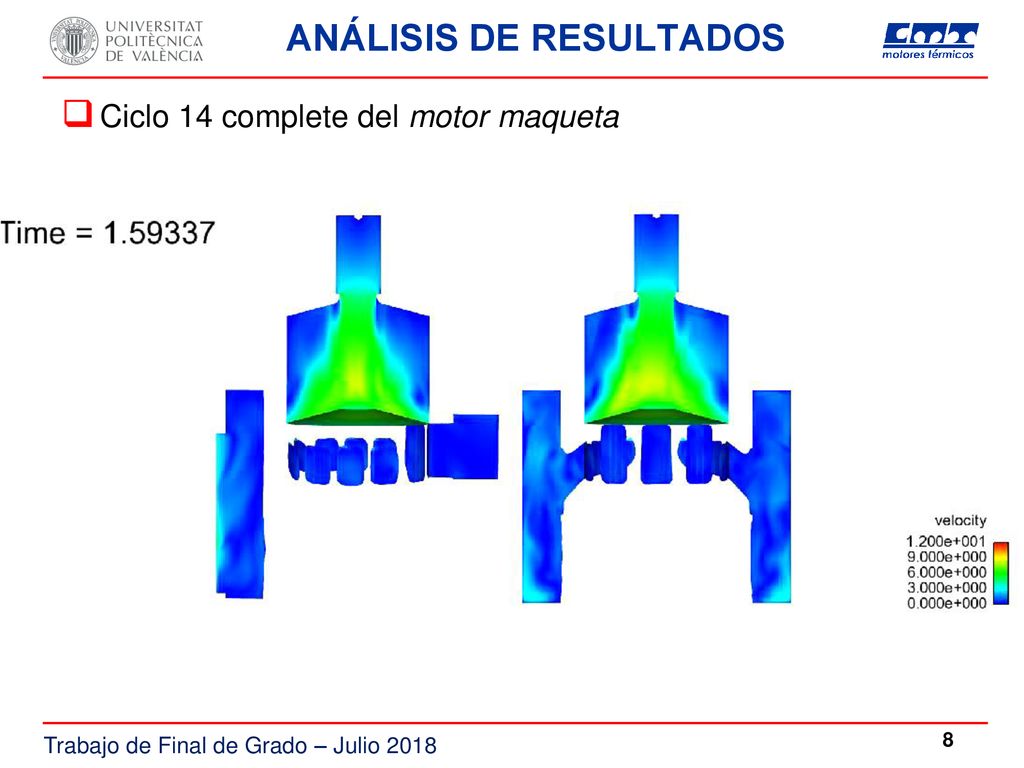

8 ANÁLISIS DE RESULTADOS
Ciclo 14 complete del motor maqueta Trabajo de Final de Grado – Julio 2018

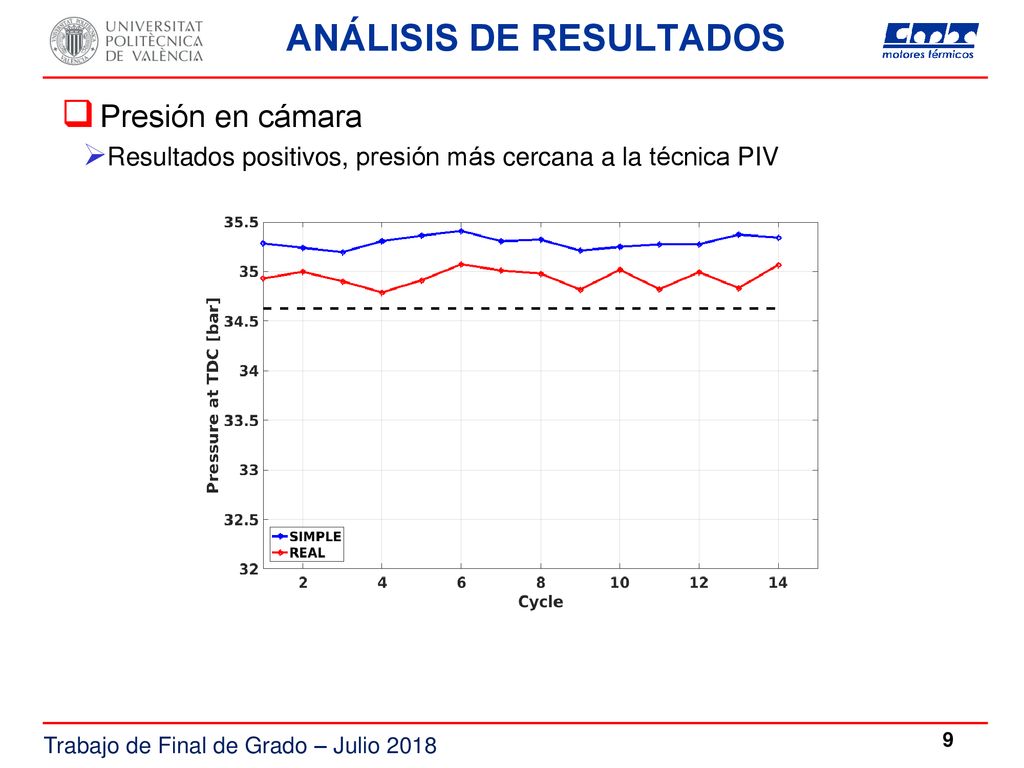

9 ANÁLISIS DE RESULTADOS
Presión en cámara Resultados positivos, presión más cercana a la técnica PIV Trabajo de Final de Grado – Julio 2018

10 ANÁLISIS DE RESULTADOS
Campo de velocidades Diferencias hasta +7 CAD, justo después del PMS Trabajo de Final de Grado – Julio 2018

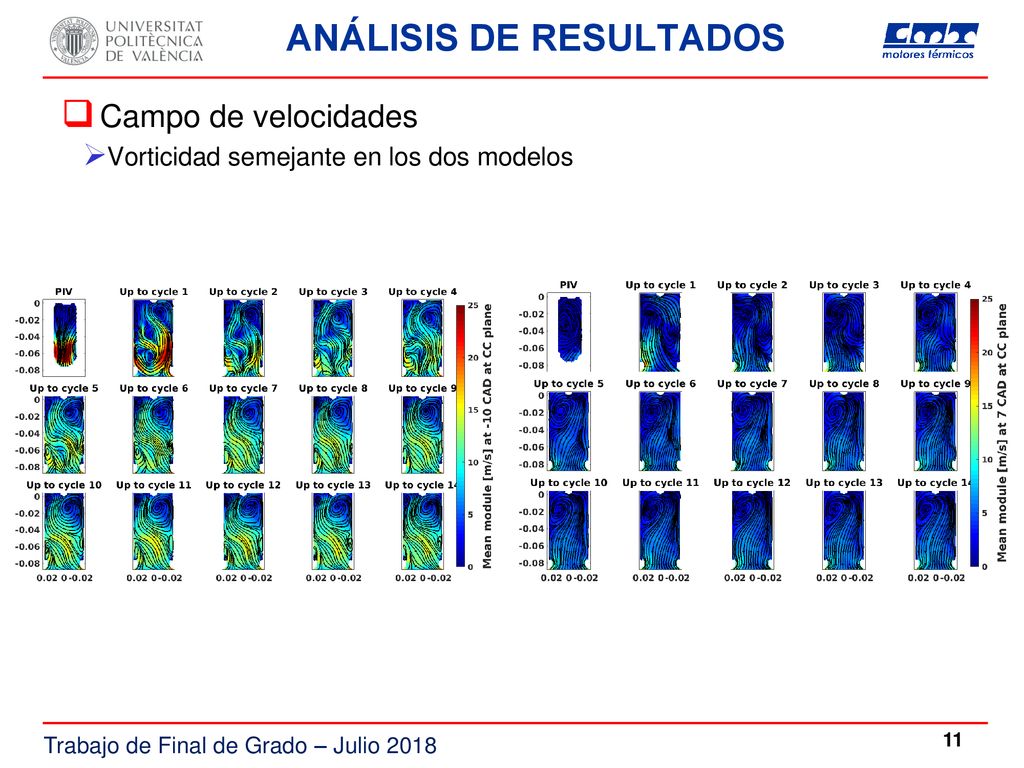

11 ANÁLISIS DE RESULTADOS
Campo de velocidades Vorticidad semejante en los dos modelos Trabajo de Final de Grado – Julio 2018

12 ANÁLISIS DE RESULTADOS
Campo de velocidades Velocidad axial Trabajo de Final de Grado – Julio 2018

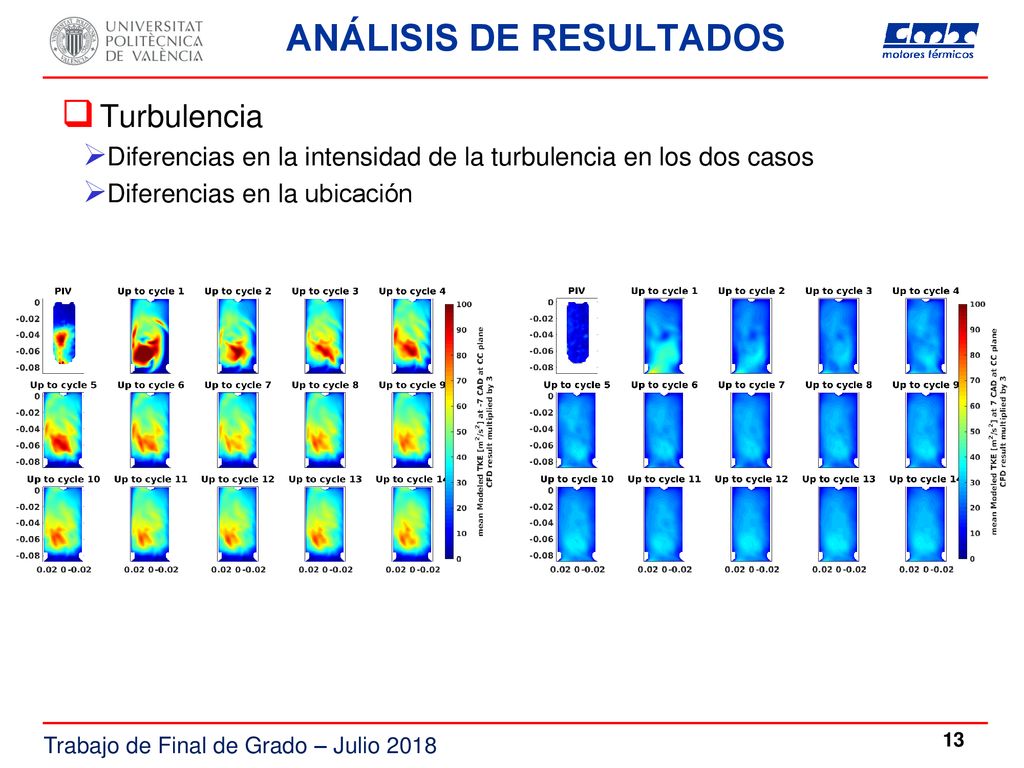

13 ANÁLISIS DE RESULTADOS
Turbulencia Diferencias en la intensidad de la turbulencia en los dos casos Diferencias en la ubicación Trabajo de Final de Grado – Julio 2018

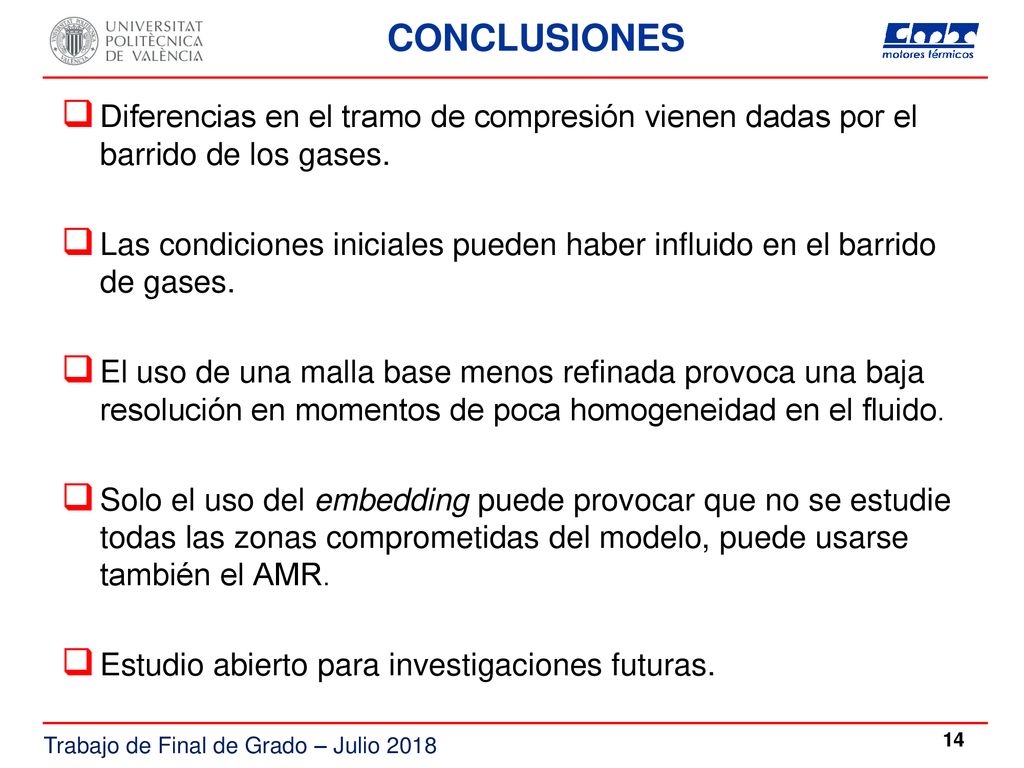

14 CONCLUSIONES Diferencias en el tramo de compresión vienen dadas por el barrido de los gases. Las condiciones iniciales pueden haber influido en el barrido de gases. El uso de una malla base menos refinada provoca una baja resolución en momentos de poca homogeneidad en el fluido. Solo el uso del embedding puede provocar que no se estudie todas las zonas comprometidas del modelo, puede usarse también el AMR. Estudio abierto para investigaciones futuras. Trabajo de Final de Grado – Julio 2018

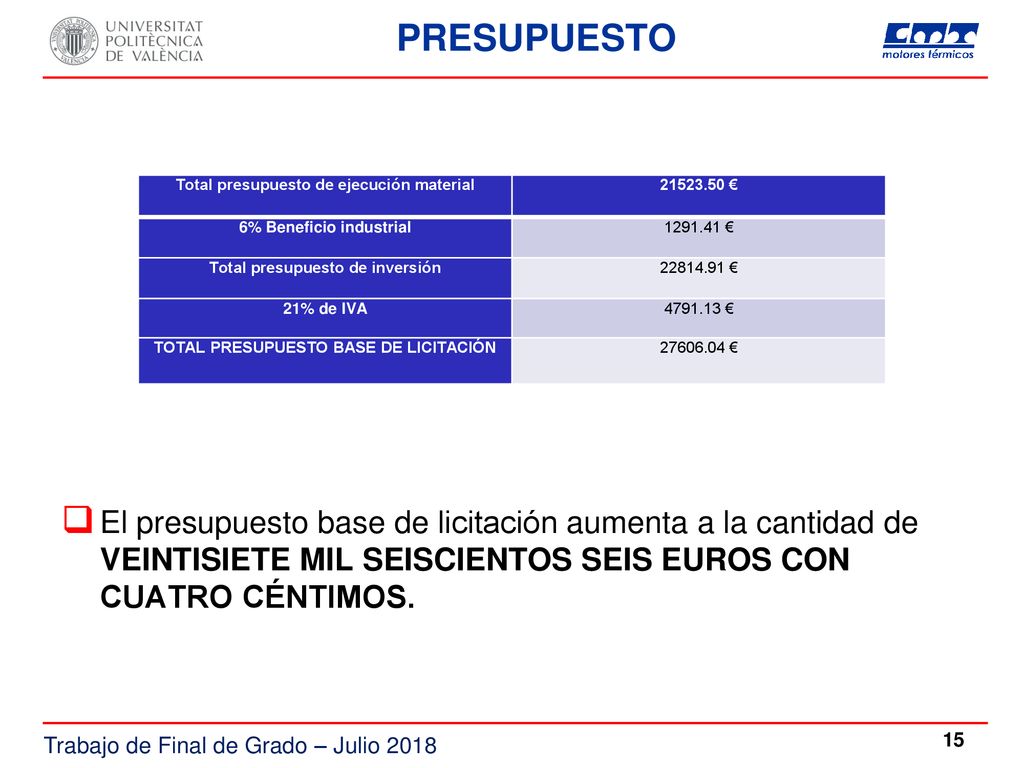

15 PRESUPUESTO El presupuesto base de licitación aumenta a la cantidad de VEINTISIETE MIL SEISCIENTOS SEIS EUROS CON CUATRO CÉNTIMOS. Total presupuesto de ejecución material € 6% Beneficio industrial € Total presupuesto de inversión € 21% de IVA € TOTAL PRESUPUESTO BASE DE LICITACIÓN € Trabajo de Final de Grado – Julio 2018

16 Autor: Borja Mas Viñes Tutor: J.M. García Oliver
Modelado CFD del movimiento del aire en el cilindro de un motor maqueta de dos tiempos Trabajo de Fin de Grado en Ingeniería Mecánica Autor: Borja Mas Viñes Tutor: J.M. García Oliver Valencia, julio 2018
