1 COMUNICACIÓN DE UN PLC SIEMENS CON UNA BASE DE DATOS Y APLICACIÓN ANDROID
ALUMNO: MARCO ANTONIO YONFÁ URUCHIMA DIRECTOR ACADÉMICO: RICARDO PIZÁ FERNANDEZ ESPECIALIDAD: ELECTRÓNICA INDUSTRIAL Y AUTOMÁTICA

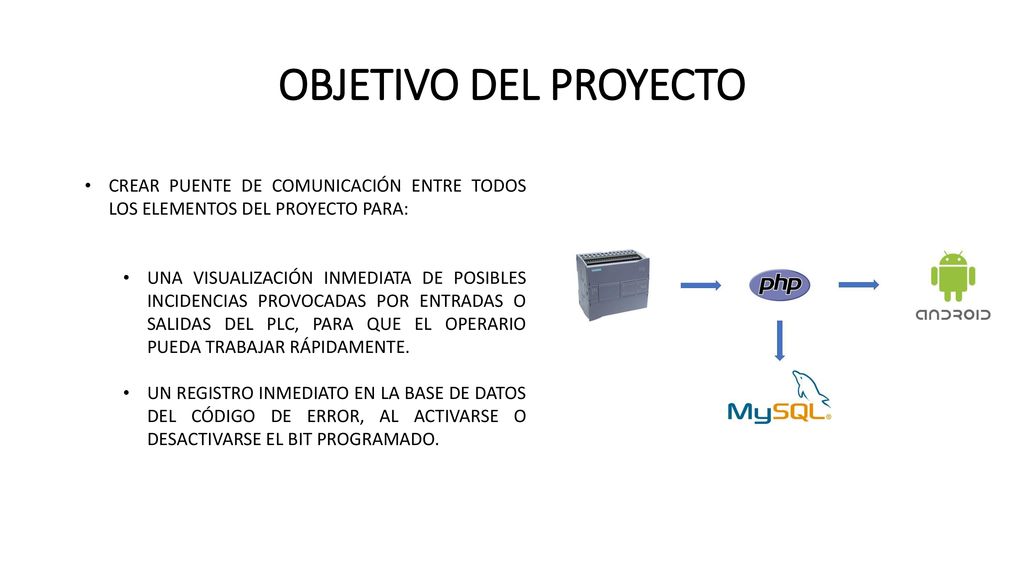

2 OBJETIVO DEL PROYECTO CREAR PUENTE DE COMUNICACIÓN ENTRE TODOS LOS ELEMENTOS DEL PROYECTO PARA: UNA VISUALIZACIÓN INMEDIATA DE POSIBLES INCIDENCIAS PROVOCADAS POR ENTRADAS O SALIDAS DEL PLC, PARA QUE EL OPERARIO PUEDA TRABAJAR RÁPIDAMENTE. UN REGISTRO INMEDIATO EN LA BASE DE DATOS DEL CÓDIGO DE ERROR, AL ACTIVARSE O DESACTIVARSE EL BIT PROGRAMADO.

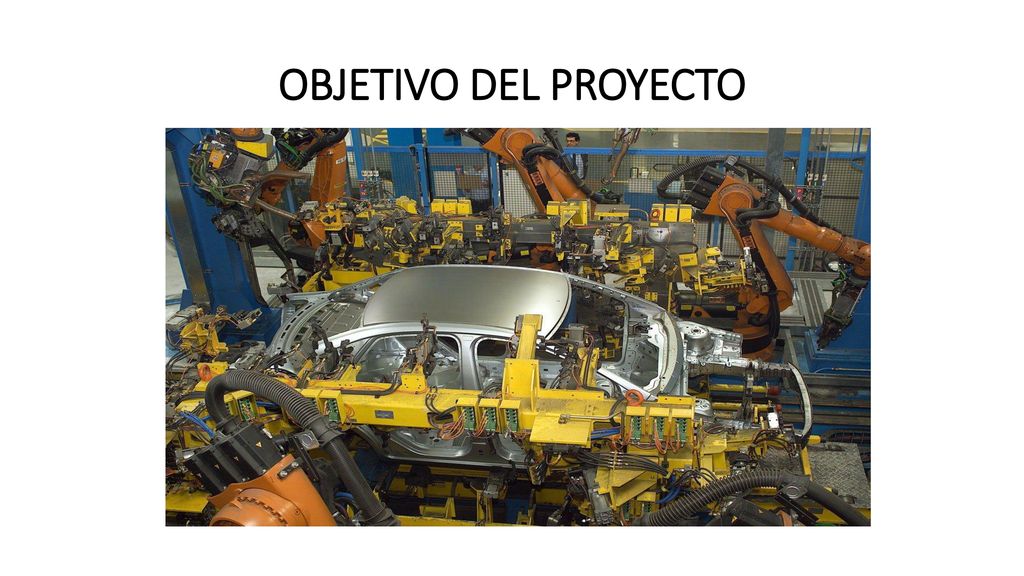

3 OBJETIVO DEL PROYECTO

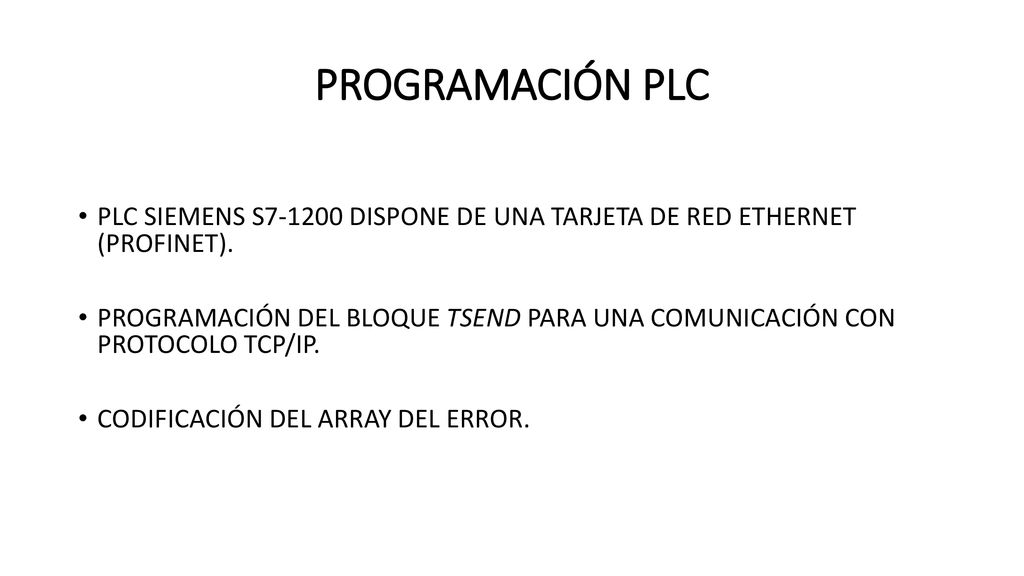

4 PROGRAMACIÓN PLC PLC SIEMENS S DISPONE DE UNA TARJETA DE RED ETHERNET (PROFINET). PROGRAMACIÓN DEL BLOQUE TSEND PARA UNA COMUNICACIÓN CON PROTOCOLO TCP/IP. CODIFICACIÓN DEL ARRAY DEL ERROR.

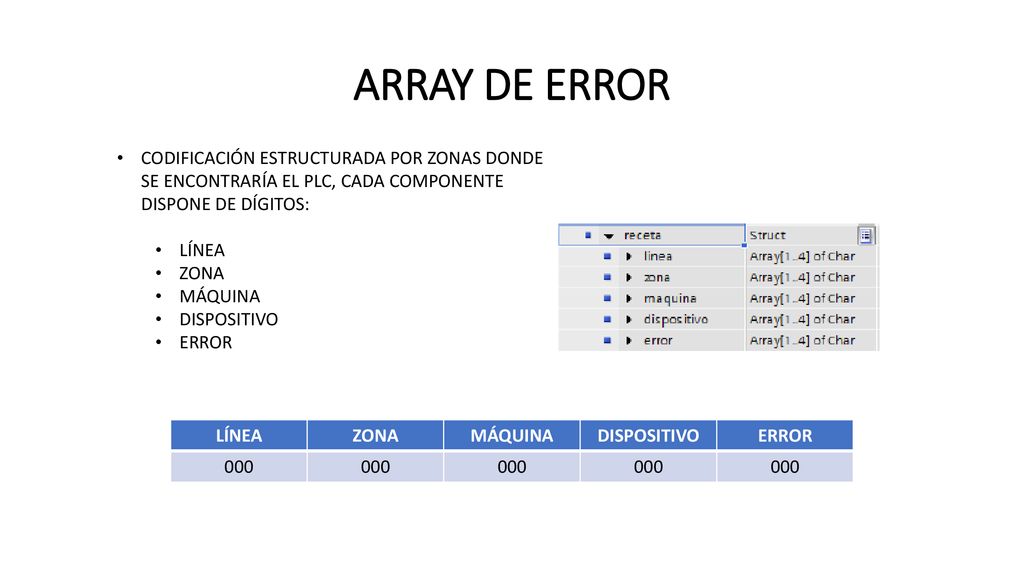

5 ARRAY DE ERROR CODIFICACIÓN ESTRUCTURADA POR ZONAS DONDE SE ENCONTRARÍA EL PLC, CADA COMPONENTE DISPONE DE DÍGITOS: LÍNEA ZONA MÁQUINA DISPOSITIVO ERROR LÍNEA ZONA MÁQUINA DISPOSITIVO ERROR 000

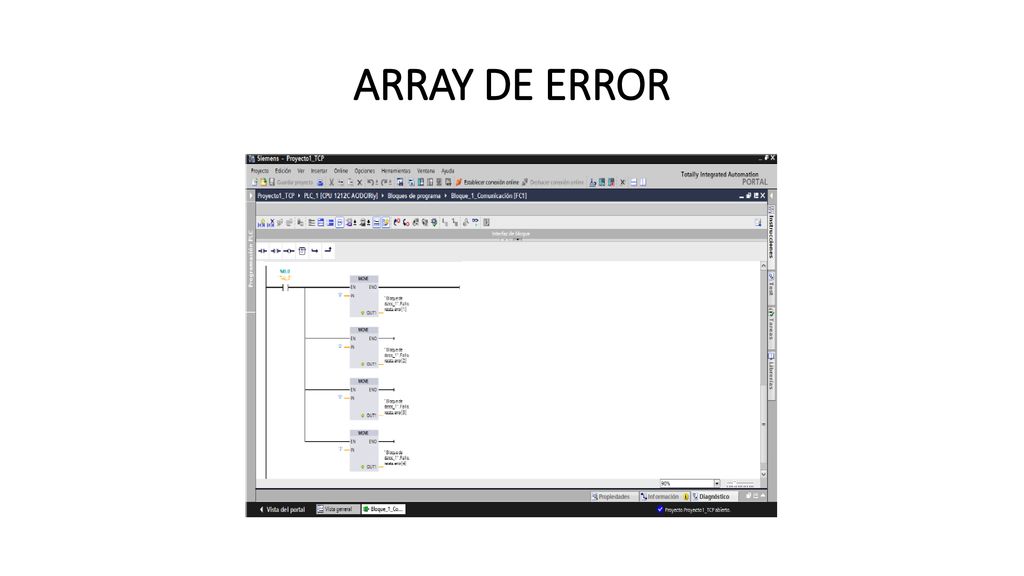

6 ARRAY DE ERROR

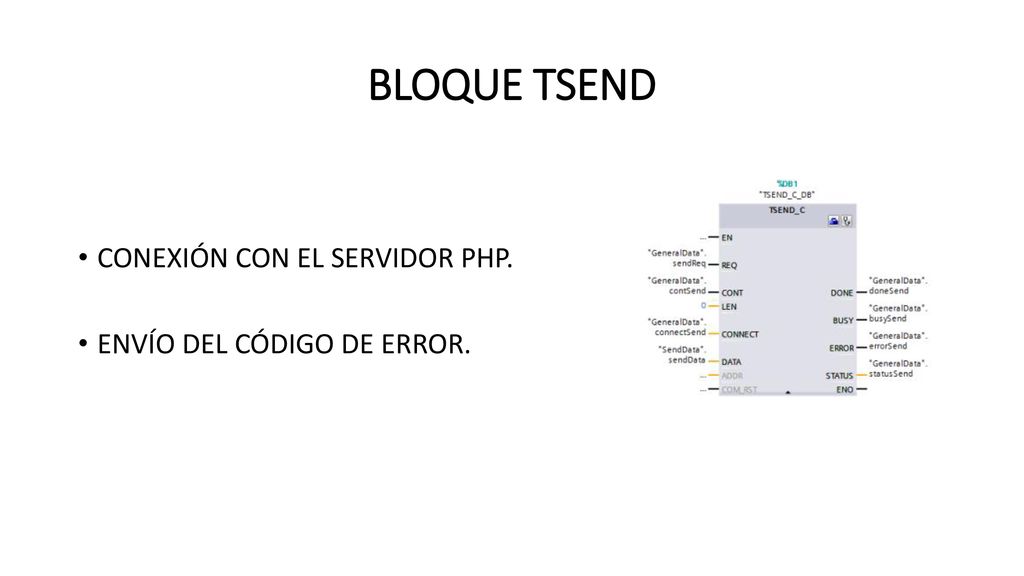

7 BLOQUE TSEND CONEXIÓN CON EL SERVIDOR PHP. ENVÍO DEL CÓDIGO DE ERROR.

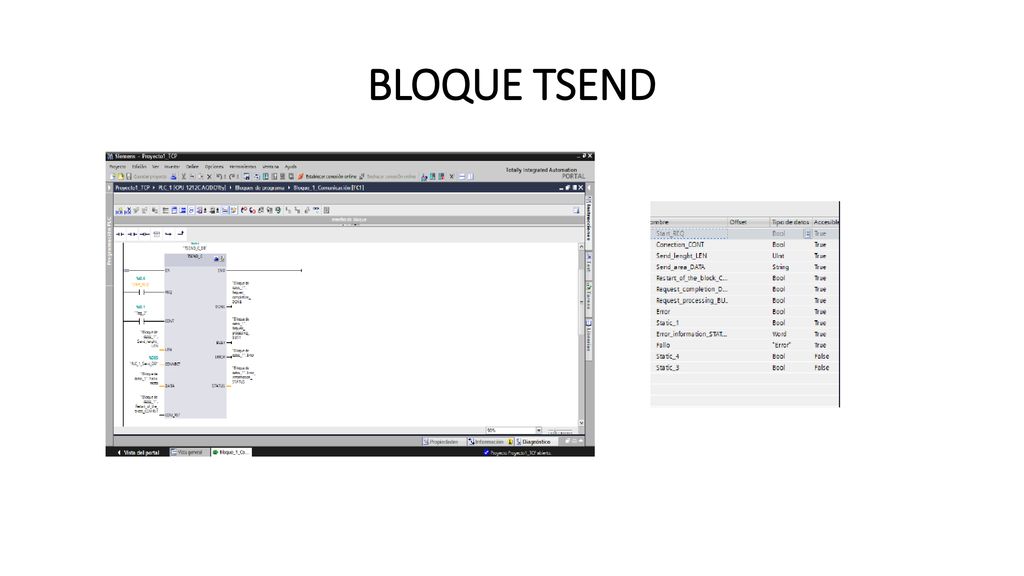

8 BLOQUE TSEND

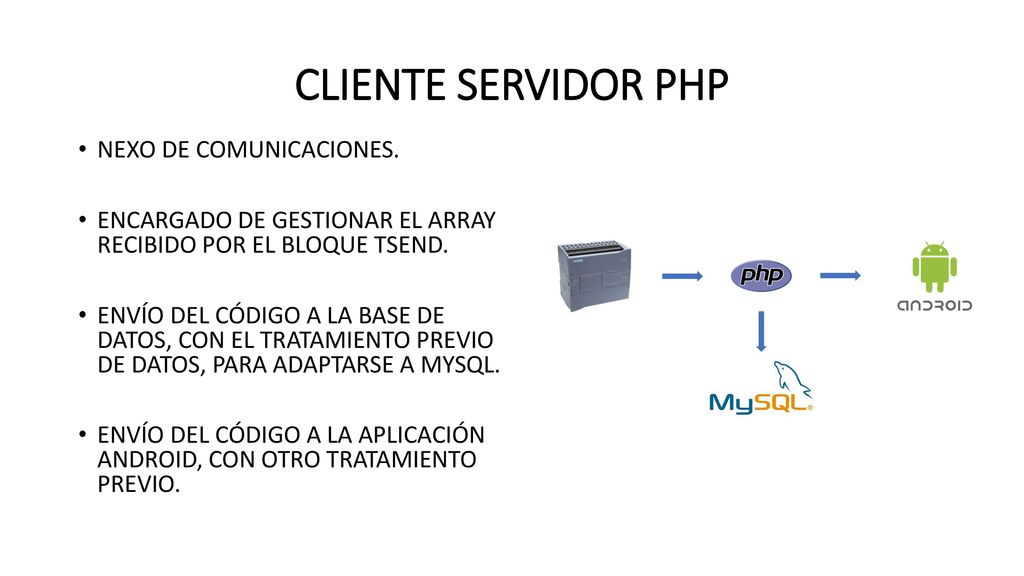

9 CLIENTE SERVIDOR PHP NEXO DE COMUNICACIONES.
ENCARGADO DE GESTIONAR EL ARRAY RECIBIDO POR EL BLOQUE TSEND. ENVÍO DEL CÓDIGO A LA BASE DE DATOS, CON EL TRATAMIENTO PREVIO DE DATOS, PARA ADAPTARSE A MYSQL. ENVÍO DEL CÓDIGO A LA APLICACIÓN ANDROID, CON OTRO TRATAMIENTO PREVIO.

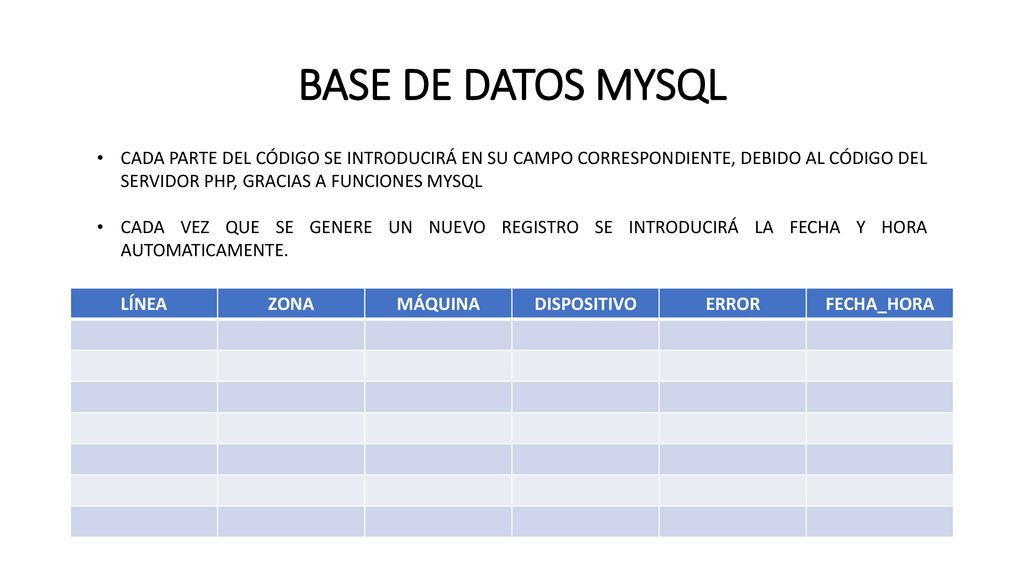

10 BASE DE DATOS MYSQL CADA PARTE DEL CÓDIGO SE INTRODUCIRÁ EN SU CAMPO CORRESPONDIENTE, DEBIDO AL CÓDIGO DEL SERVIDOR PHP, GRACIAS A FUNCIONES MYSQL CADA VEZ QUE SE GENERE UN NUEVO REGISTRO SE INTRODUCIRÁ LA FECHA Y HORA AUTOMATICAMENTE. LÍNEA ZONA MÁQUINA DISPOSITIVO ERROR FECHA_HORA

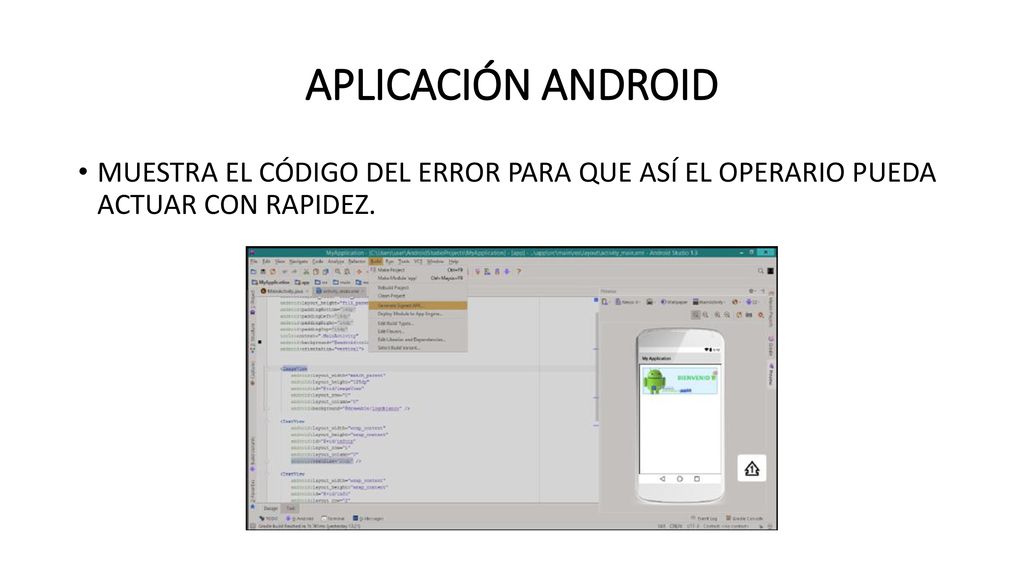

11 APLICACIÓN ANDROID MUESTRA EL CÓDIGO DEL ERROR PARA QUE ASÍ EL OPERARIO PUEDA ACTUAR CON RAPIDEZ.

12 MUCHAS GRACIAS POR SU ATENCIÓN

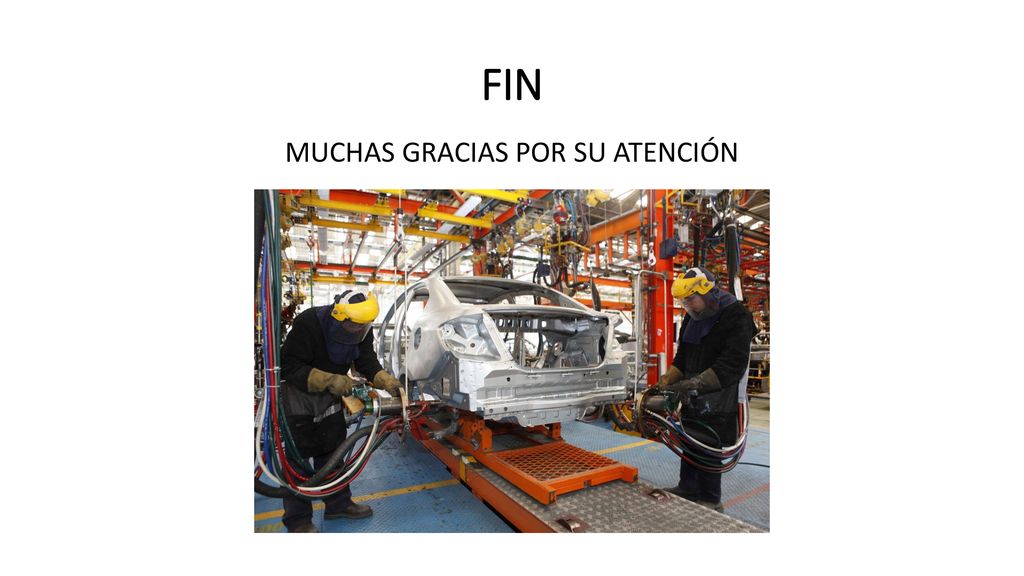

FIN MUCHAS GRACIAS POR SU ATENCIÓN
