1 REDES Y COMUNICACIONES TRANSMISIÓN Y DIGITALIZACIÓN Ing. Nelson Andrade Nelsonandrade9@gmail.com sites.google.com/site/fumcinformatica

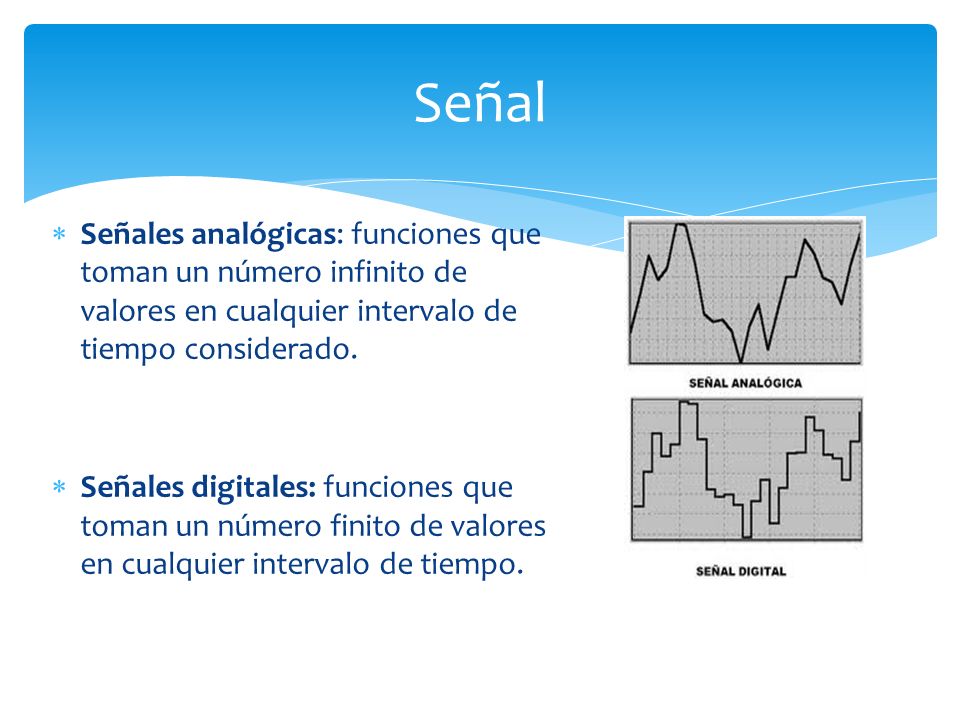

2  Señales analógicas: funciones que toman un número infinito de valores en cualquier intervalo de tiempo considerado.  Señales digitales: funciones que toman un número finito de valores en cualquier intervalo de tiempo. Señal

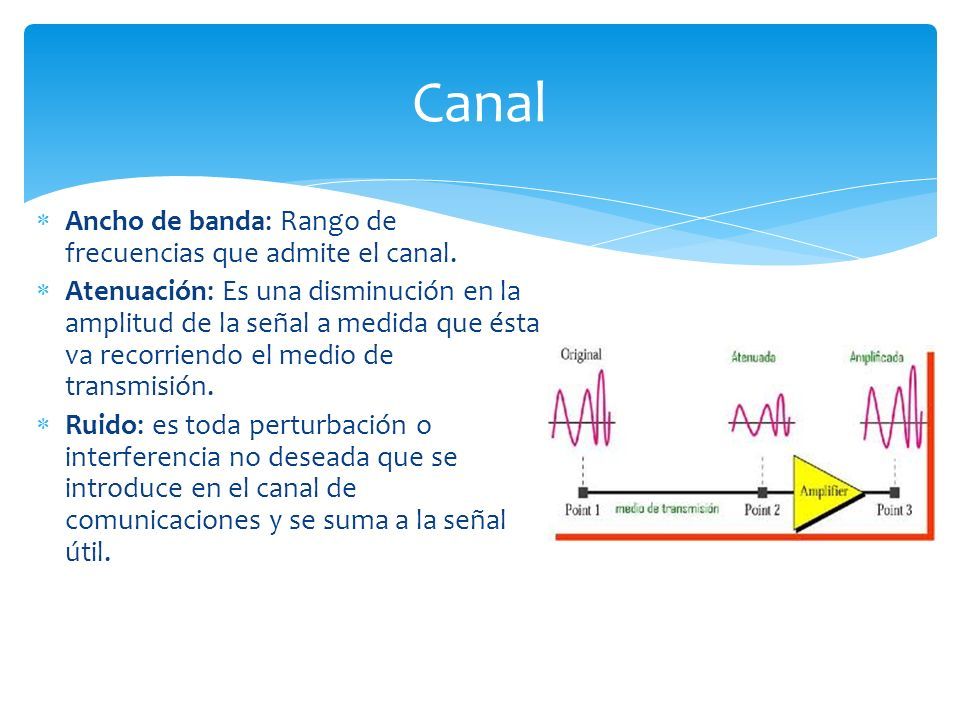

3  Ancho de banda: Rango de frecuencias que admite el canal.  Atenuación: Es una disminución en la amplitud de la señal a medida que ésta va recorriendo el medio de transmisión.  Ruido: es toda perturbación o interferencia no deseada que se introduce en el canal de comunicaciones y se suma a la señal útil. Canal

4  Capacidad del canal: Tasa máxima de bits que se pueden enviar en el tiempo.  El teorema de Shannon nos ofrece el límite superior de la capacidad de transmisión (en bit/s) para un canal real con un determinado ancho de banda (BW), en presencia de ruido. C (bit/ s) = BW ⋅ log₂(1 + S /N) Canal

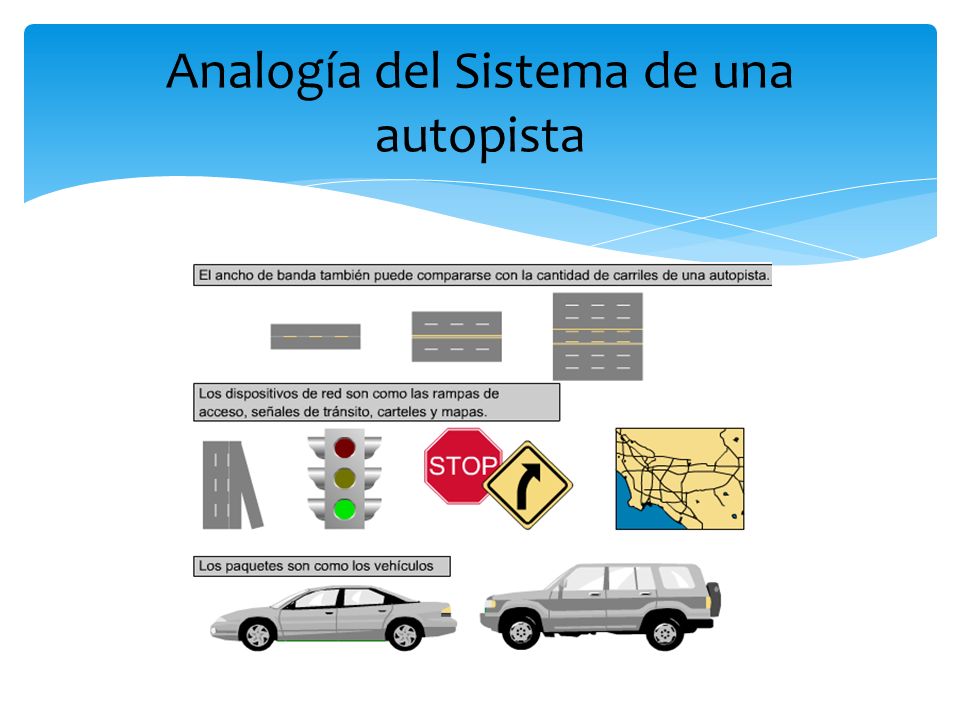

5 Analogía del Sistema de una autopista

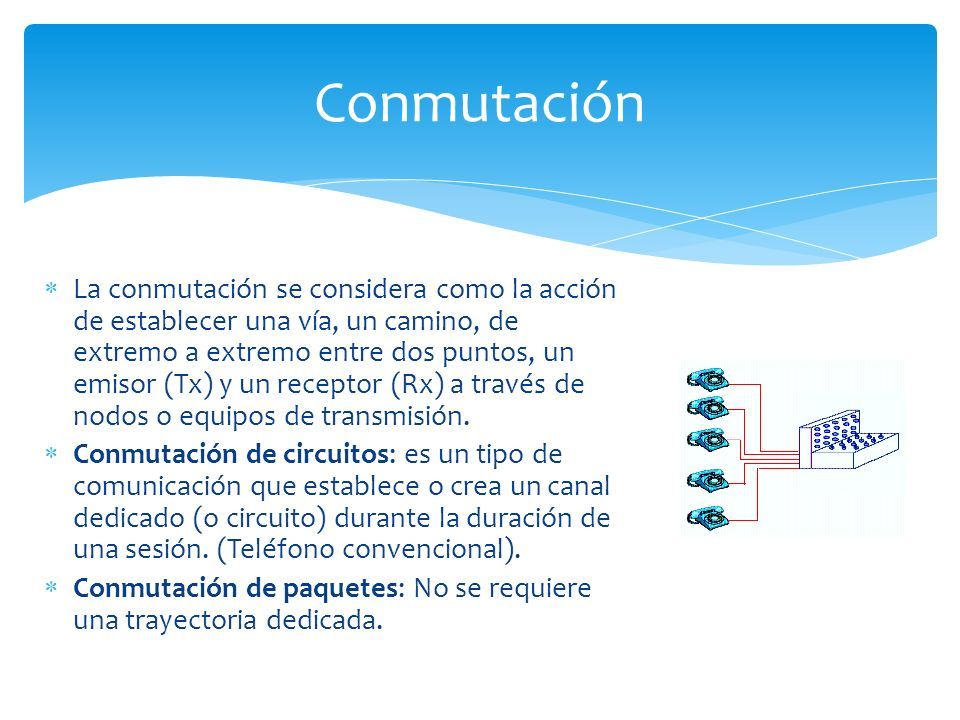

6  La conmutación se considera como la acción de establecer una vía, un camino, de extremo a extremo entre dos puntos, un emisor (Tx) y un receptor (Rx) a través de nodos o equipos de transmisión.  Conmutación de circuitos: es un tipo de comunicación que establece o crea un canal dedicado (o circuito) durante la duración de una sesión. (Teléfono convencional).  Conmutación de paquetes: No se requiere una trayectoria dedicada. Conmutación

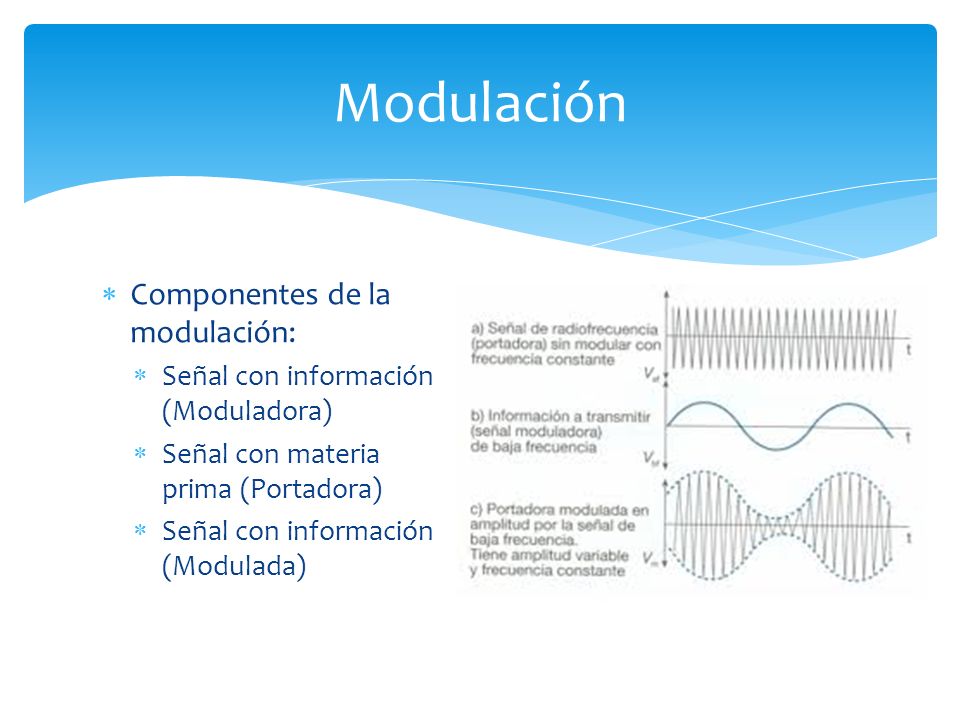

7  Componentes de la modulación:  Señal con información (Moduladora)  Señal con materia prima (Portadora)  Señal con información (Modulada) Modulación

8  Conjunto de técnicas que permiten modificar uno o mas parámetros de la portadora en función de la moduladora para producir la modulada.  Portadora = A sen (wt + ø) A=Amplitud W=frecuencia Ø=Fase Modulación

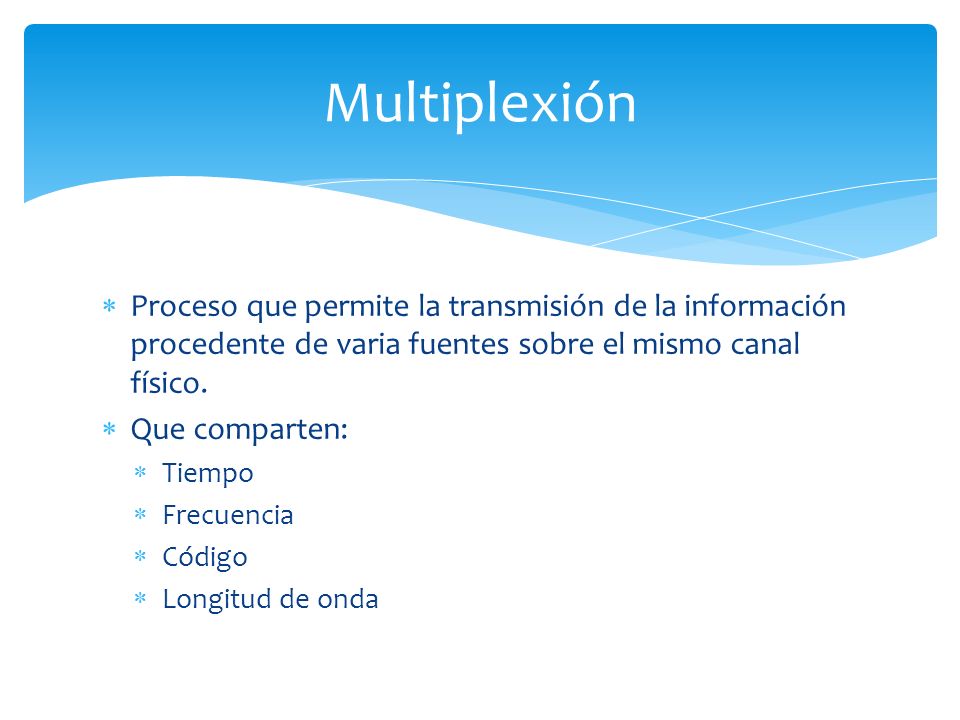

9  Proceso que permite la transmisión de la información procedente de varia fuentes sobre el mismo canal físico.  Que comparten:  Tiempo  Frecuencia  Código  Longitud de onda Multiplexión

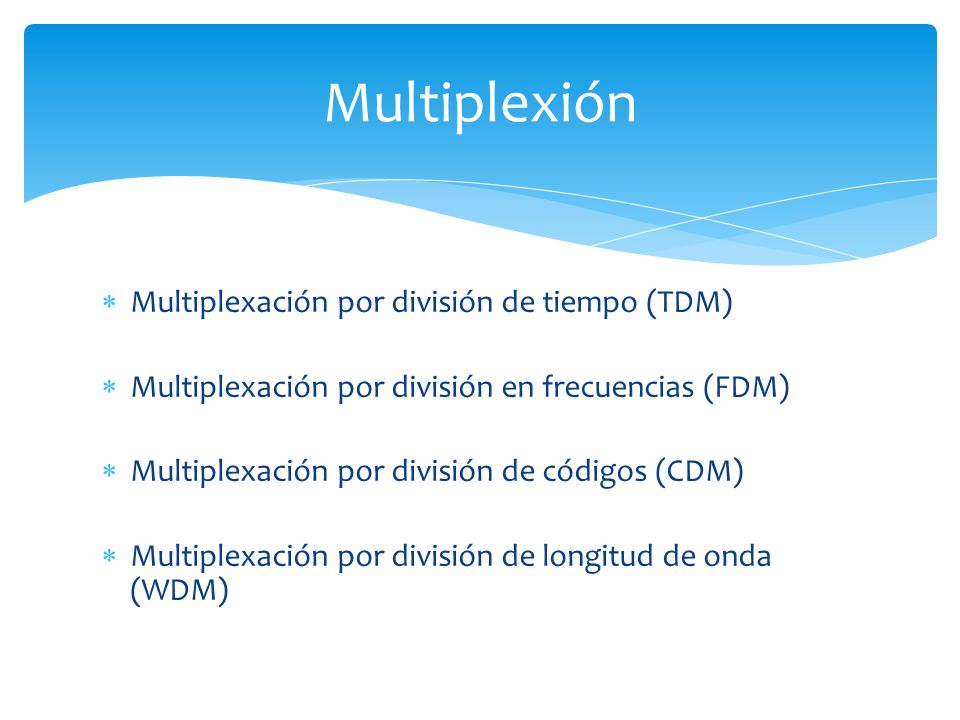

10  Multiplexación por división de tiempo (TDM)  Multiplexación por división en frecuencias (FDM)  Multiplexación por división de códigos (CDM)  Multiplexación por división de longitud de onda (WDM) Multiplexión
