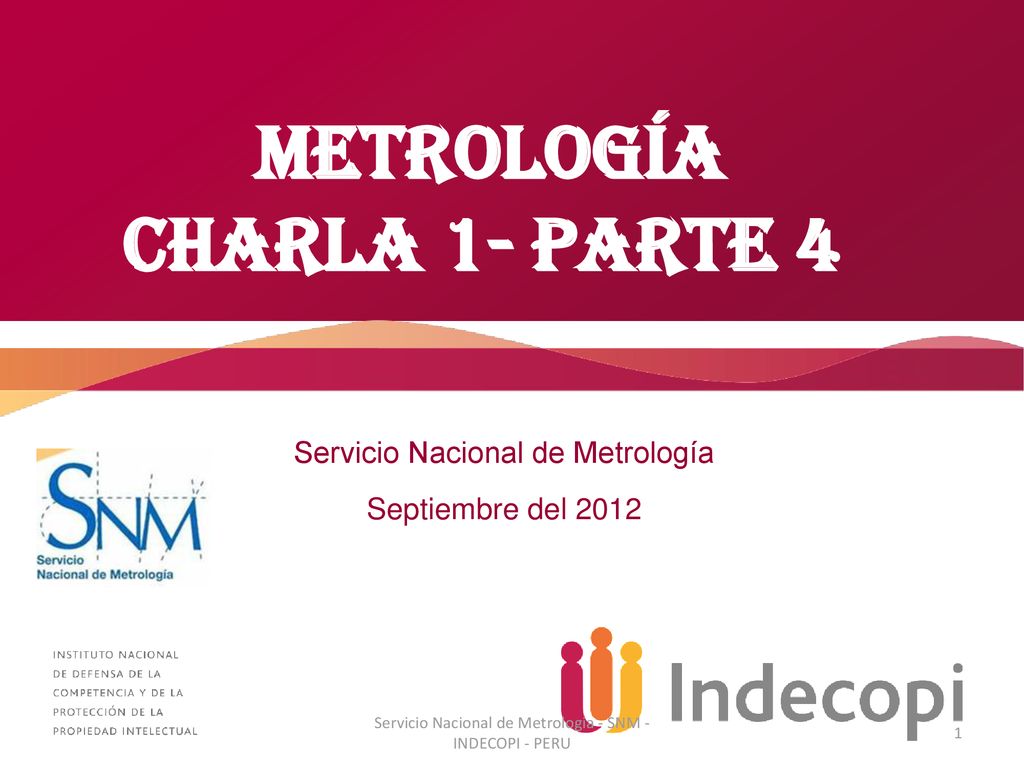

CHARLA 1- PARTE 4 METROLOGÍA Servicio Nacional de Metrología

CHARLA 1- PARTE 4 METROLOGÍA Servicio Nacional de Metrología
Septiembre del 2012 Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Servicio Nacional de Metrologia - SNM - INDECOPI - PERU
CALIDAD CALIDAD M e t r o l g Í a A c d i ó n N m z SNM SNA CNB COMPETITIVIDAD Soportes de la calidad Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

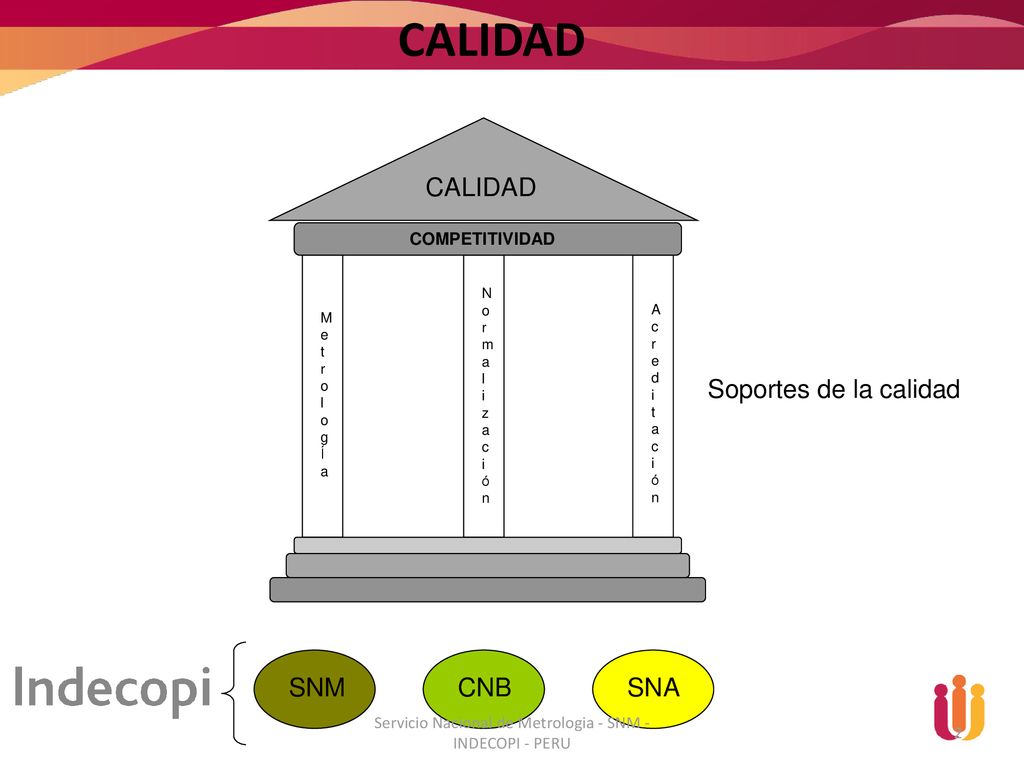

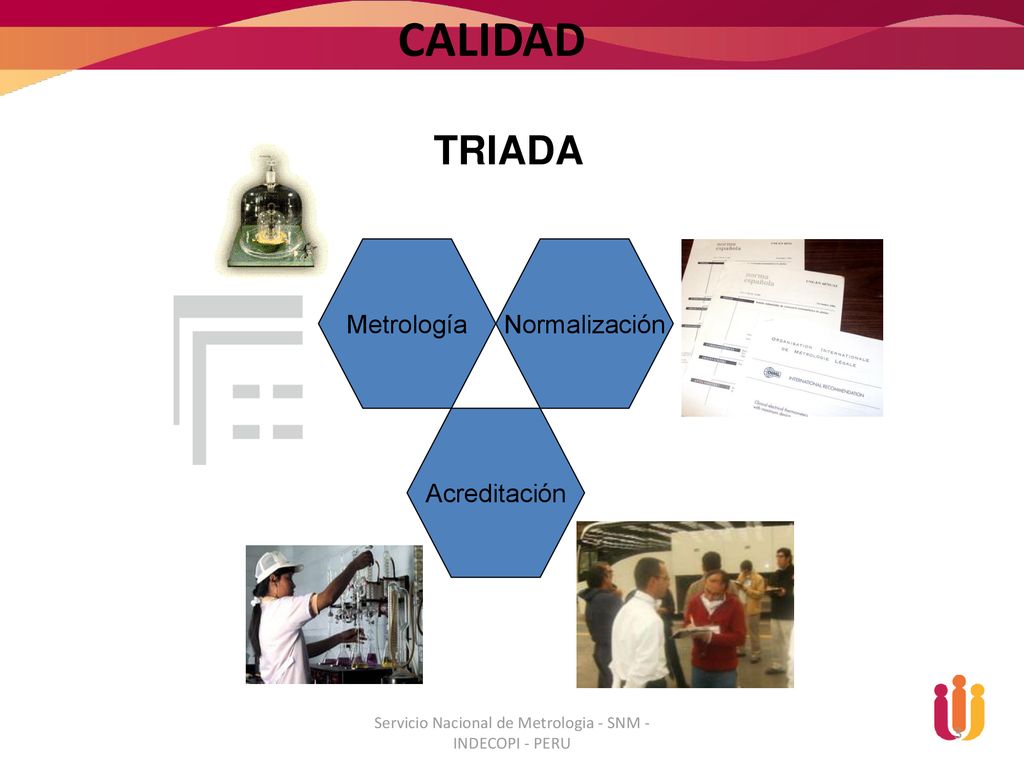

CALIDAD TRIADA Metrología Acreditación Normalización Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Metrología en la vida cotidiana

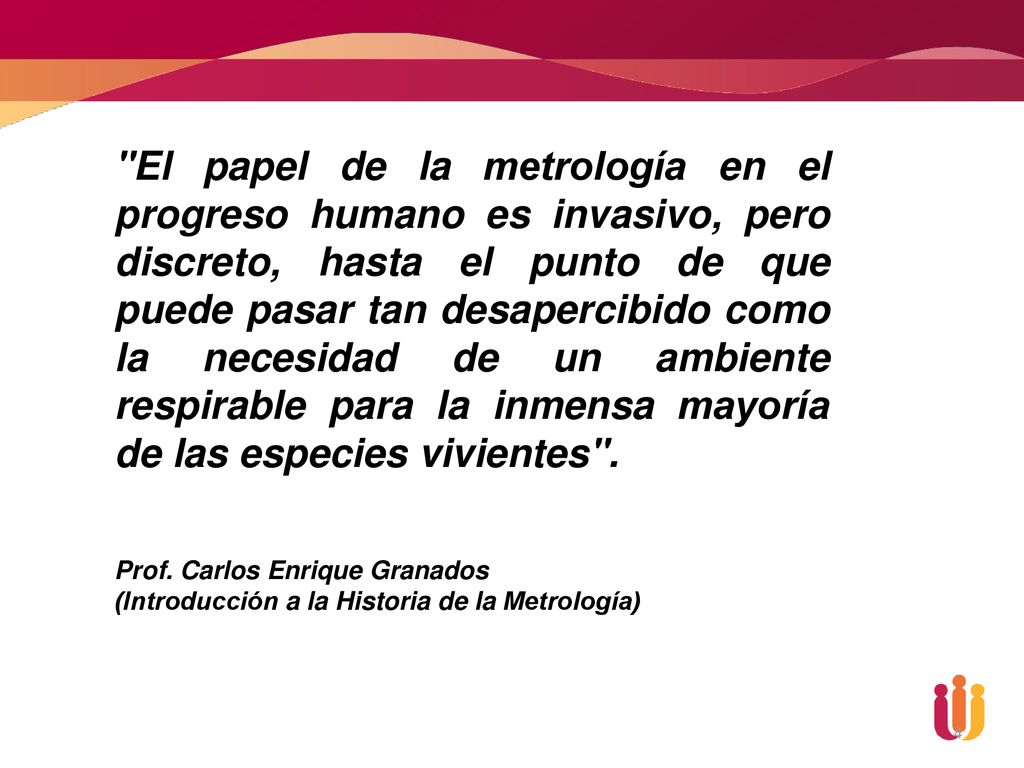

"El papel de la metrología en el progreso humano es invasivo, pero discreto, hasta el punto de que puede pasar tan desapercibido como la necesidad de un ambiente respirable para la inmensa mayoría de las especies vivientes". Prof. Carlos Enrique Granados (Introducción a la Historia de la Metrología) 9

Cuando preparamos una receta de cocina. 9

Cuando realizamos una transacción comercial. 10

Cuando tomamos un medicamento. 11

Cuando el médico nos mide la presión arterial. 12

Cuando nos miden la Temperatura 12

Cuando le ponemos combustible a nuestro automóvil 13

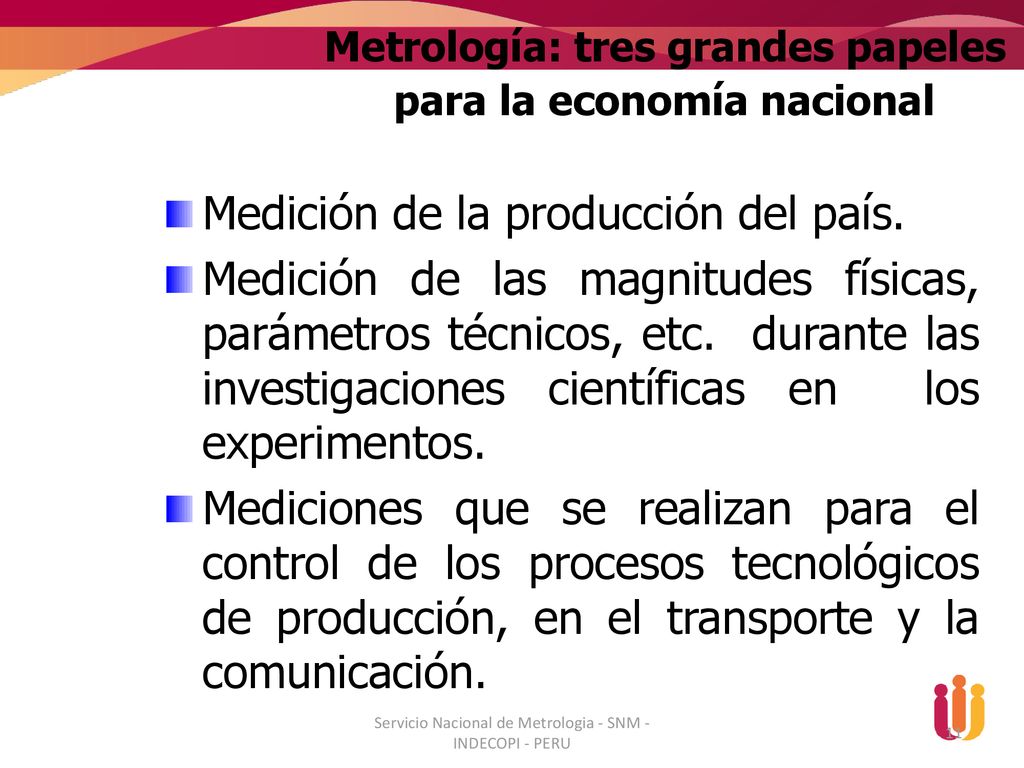

Metrología: tres grandes papeles para la economía nacional
Medición de la producción del país. Medición de las magnitudes físicas, parámetros técnicos, etc. durante las investigaciones científicas en los experimentos. Mediciones que se realizan para el control de los procesos tecnológicos de producción, en el transporte y la comunicación. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU 5 5

Metrología: Importancia para la Sociedad

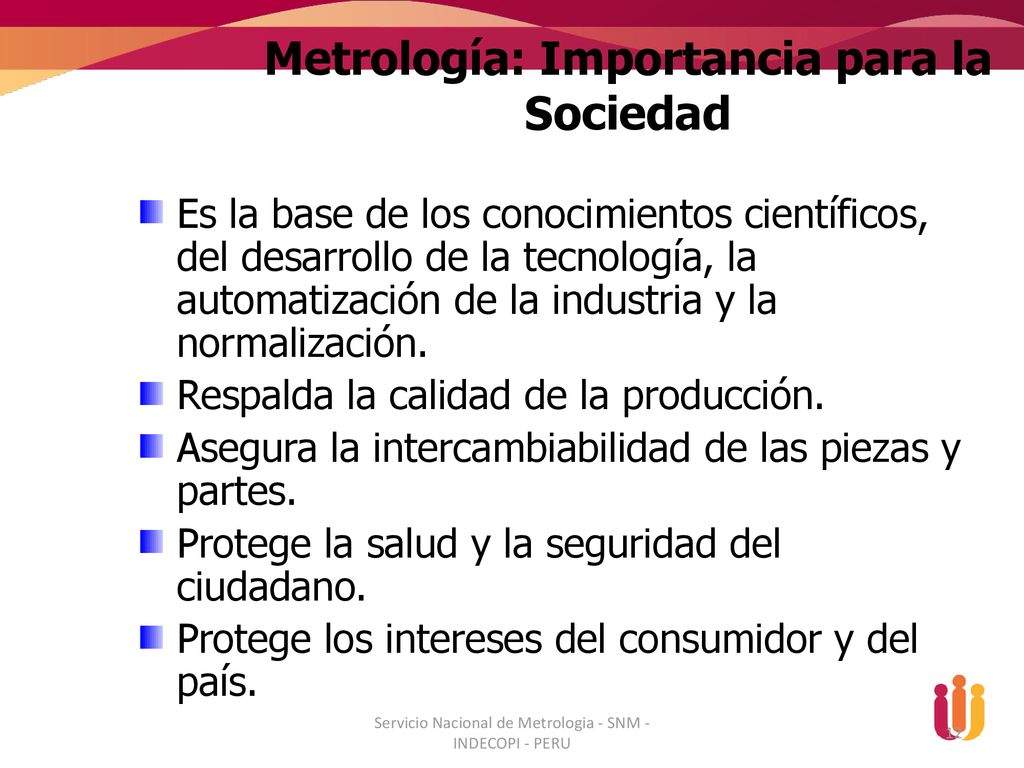

Es la base de los conocimientos científicos, del desarrollo de la tecnología, la automatización de la industria y la normalización. Respalda la calidad de la producción. Asegura la intercambiabilidad de las piezas y partes. Protege la salud y la seguridad del ciudadano. Protege los intereses del consumidor y del país. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU 6

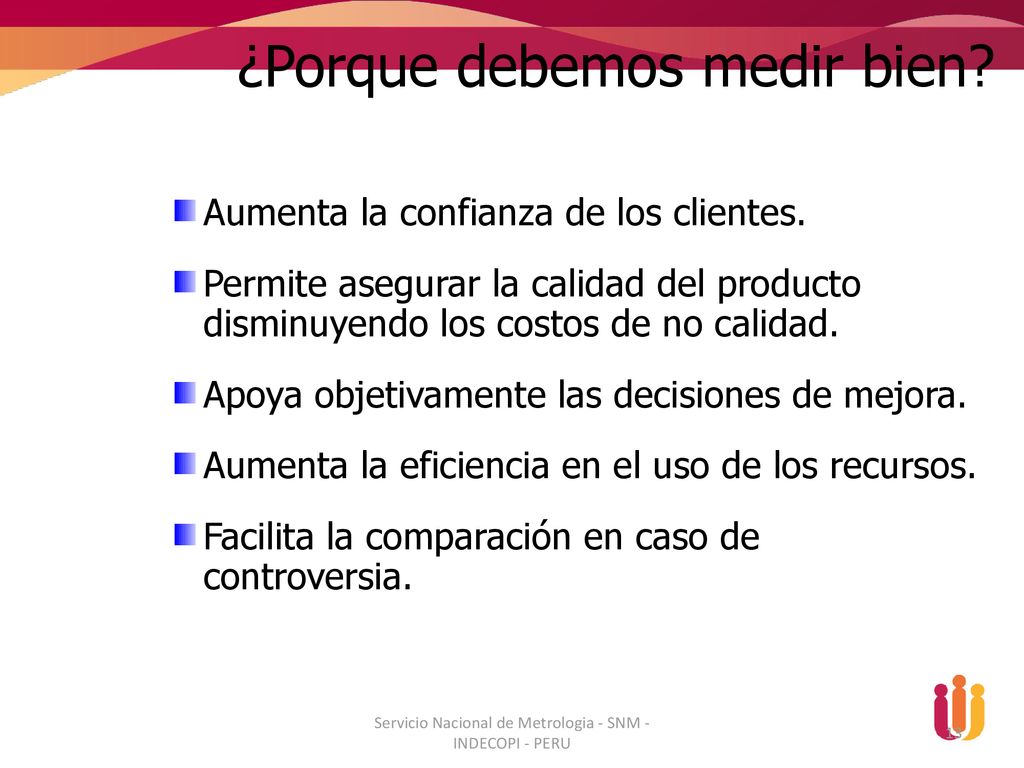

¿Porque debemos medir bien?
Aumenta la confianza de los clientes. Permite asegurar la calidad del producto disminuyendo los costos de no calidad. Apoya objetivamente las decisiones de mejora. Aumenta la eficiencia en el uso de los recursos. Facilita la comparación en caso de controversia. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

METROLOGÍA Areas de la Metrología Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

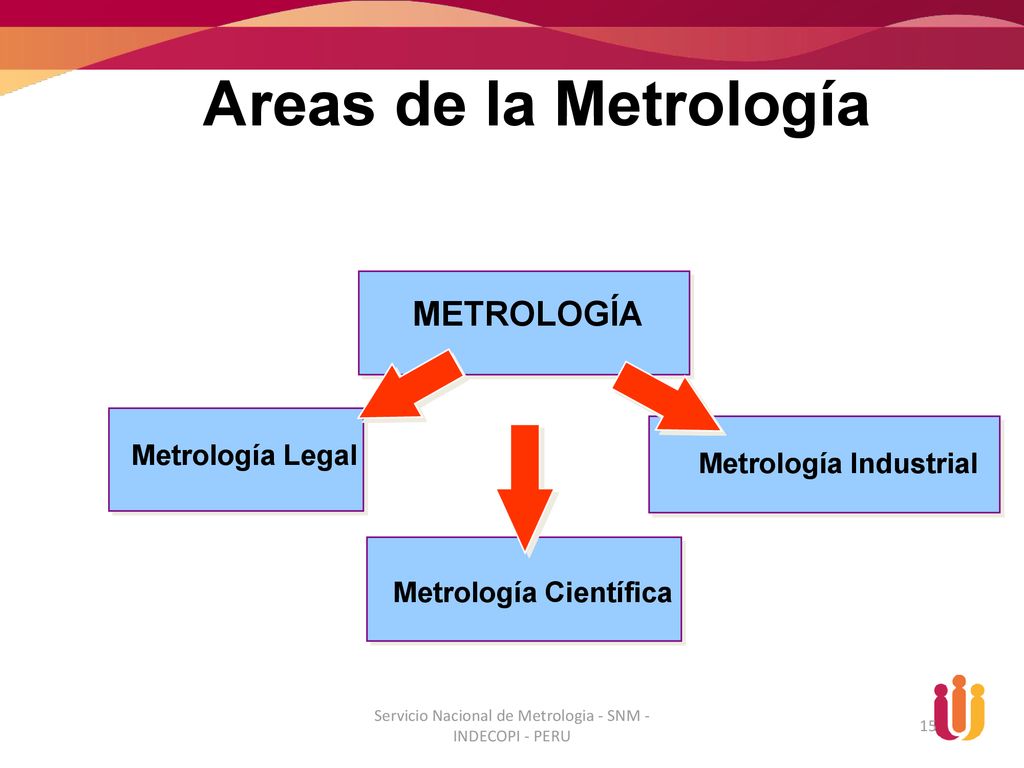

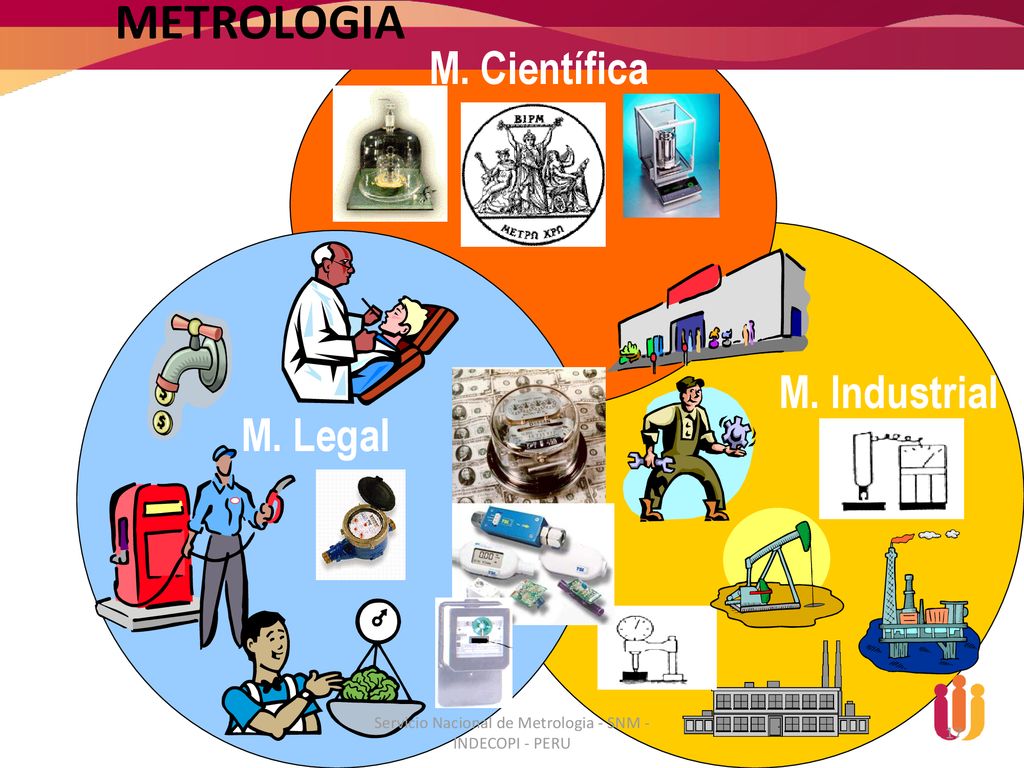

Areas de la Metrología METROLOGÍA Metrología Legal Metrología Industrial Metrología Científica Servicio Nacional de Metrologia - SNM - INDECOPI - PERU 3

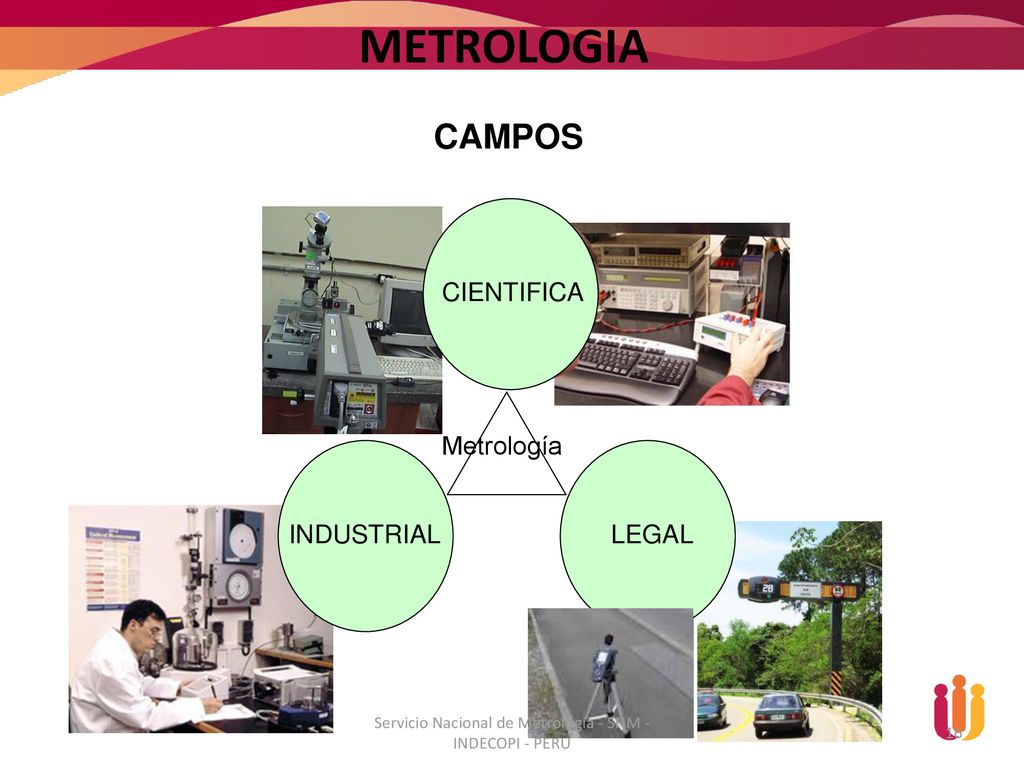

CAMPOS Metrología CIENTIFICA INDUSTRIAL LEGAL Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

M. Científica M. Industrial M. Legal Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

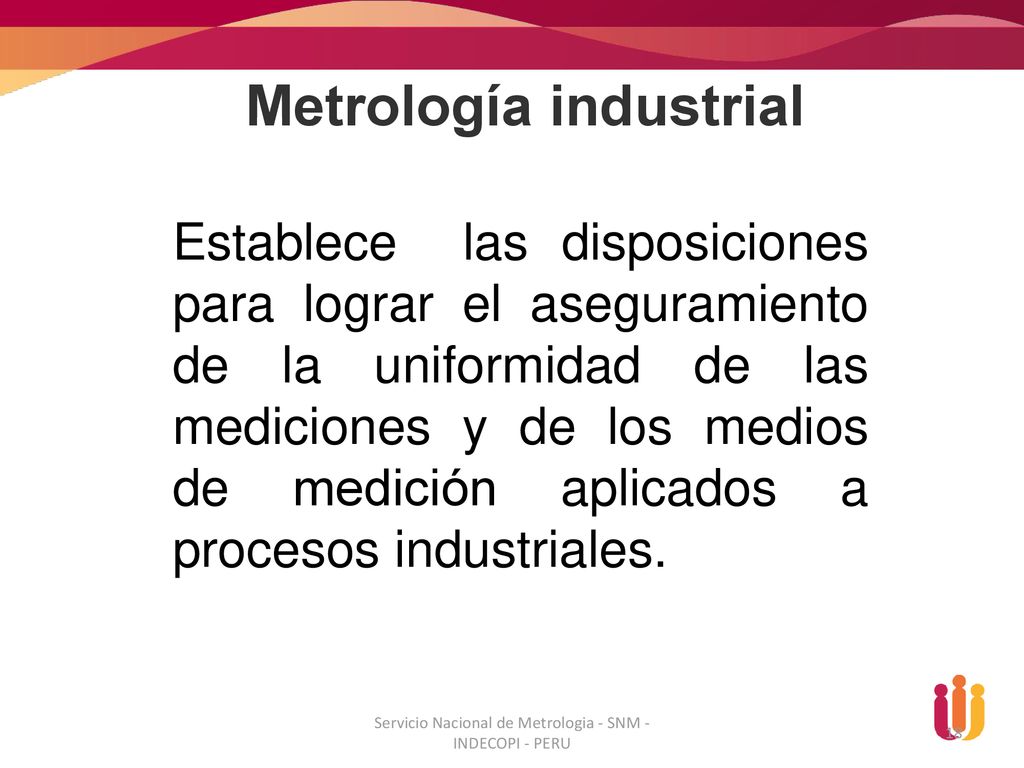

Metrología industrial
Establece las disposiciones para lograr el aseguramiento de la uniformidad de las mediciones y de los medios de medición aplicados a procesos industriales. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Metrología científica

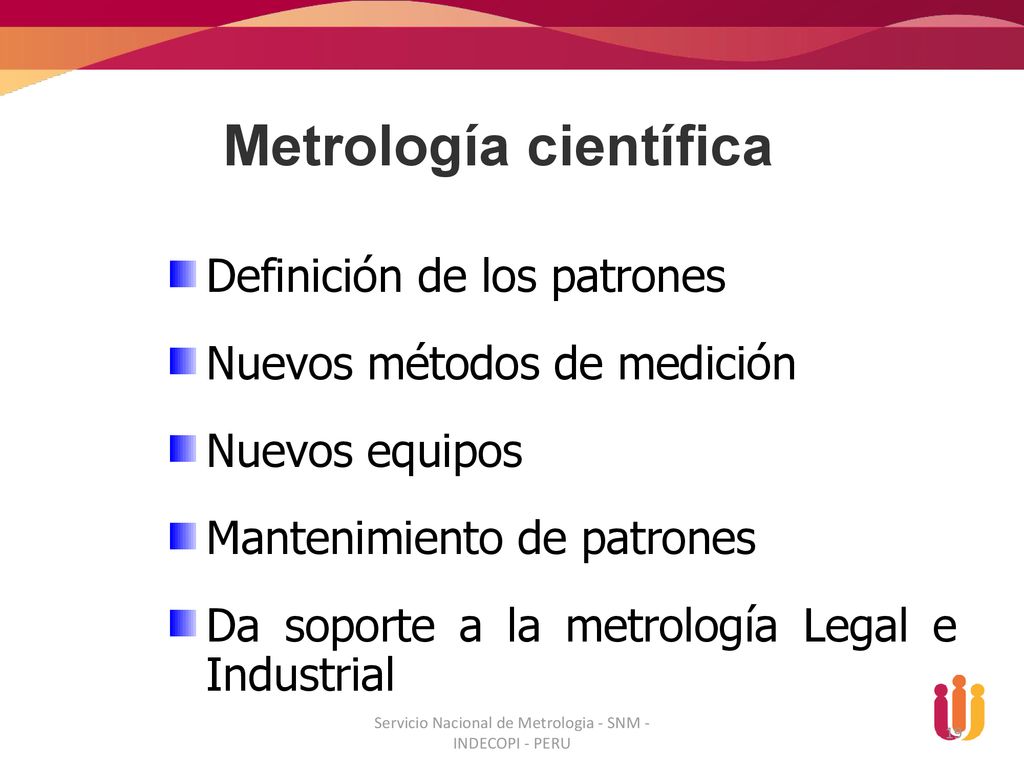

Definición de los patrones Nuevos métodos de medición Nuevos equipos Mantenimiento de patrones Da soporte a la metrología Legal e Industrial Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

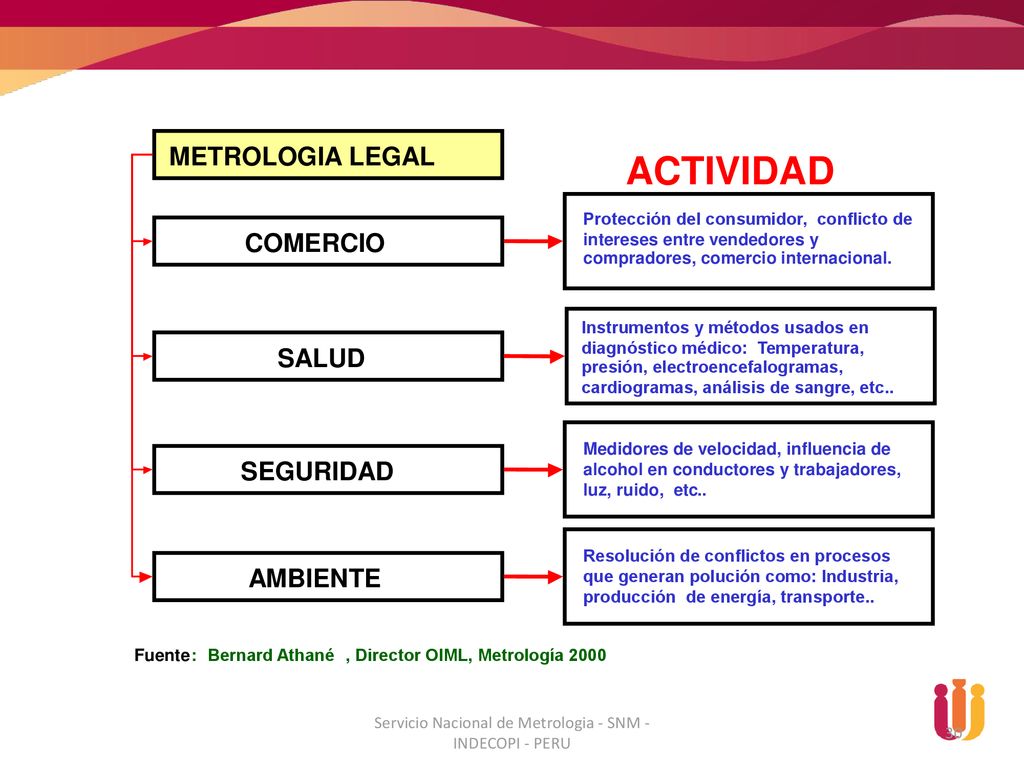

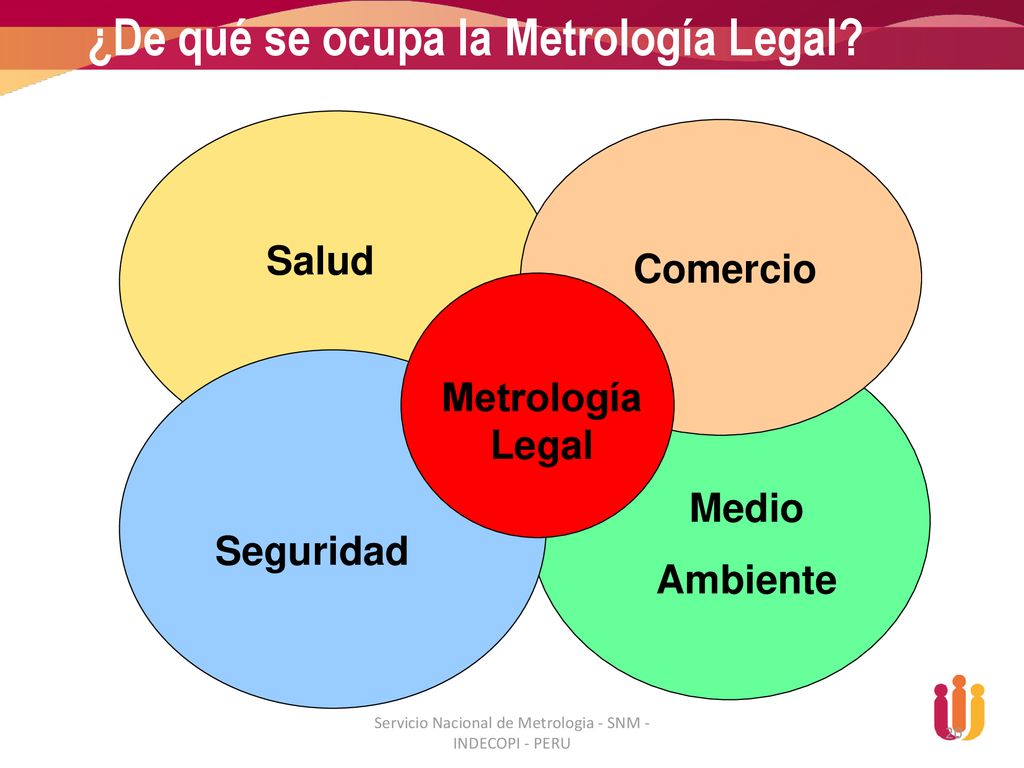

¿De qué se ocupa la Metrología Legal? Legal? Salud Medio Ambiente Seguridad Comercio Metrología Legal Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Metrología Legal en el Comercio Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Metrología Legal en la Salud Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Metrología Legal en el Medio Ambiente Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Metrología Legal en la Seguridad Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

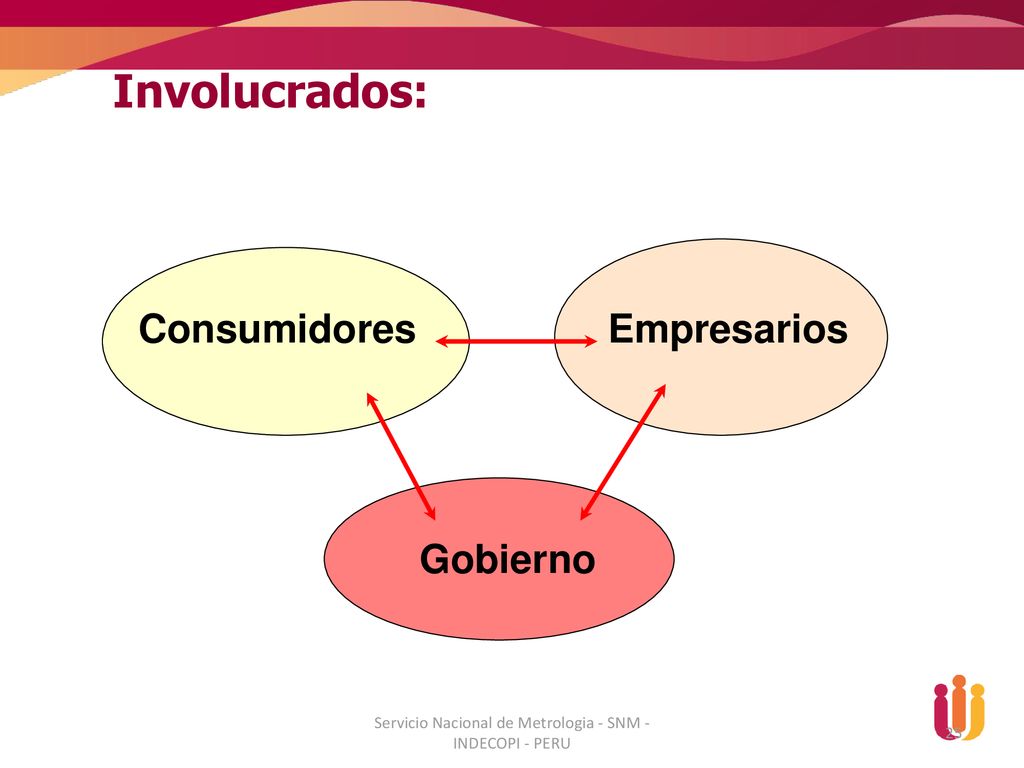

Involucrados: Consumidores Empresarios Gobierno Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

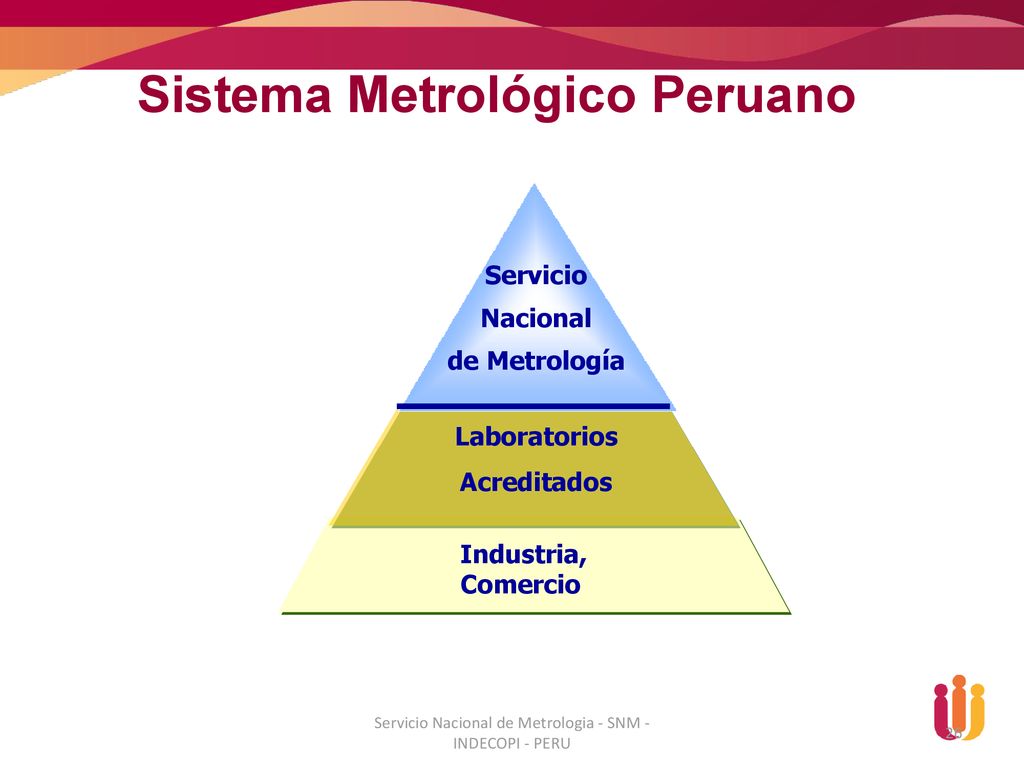

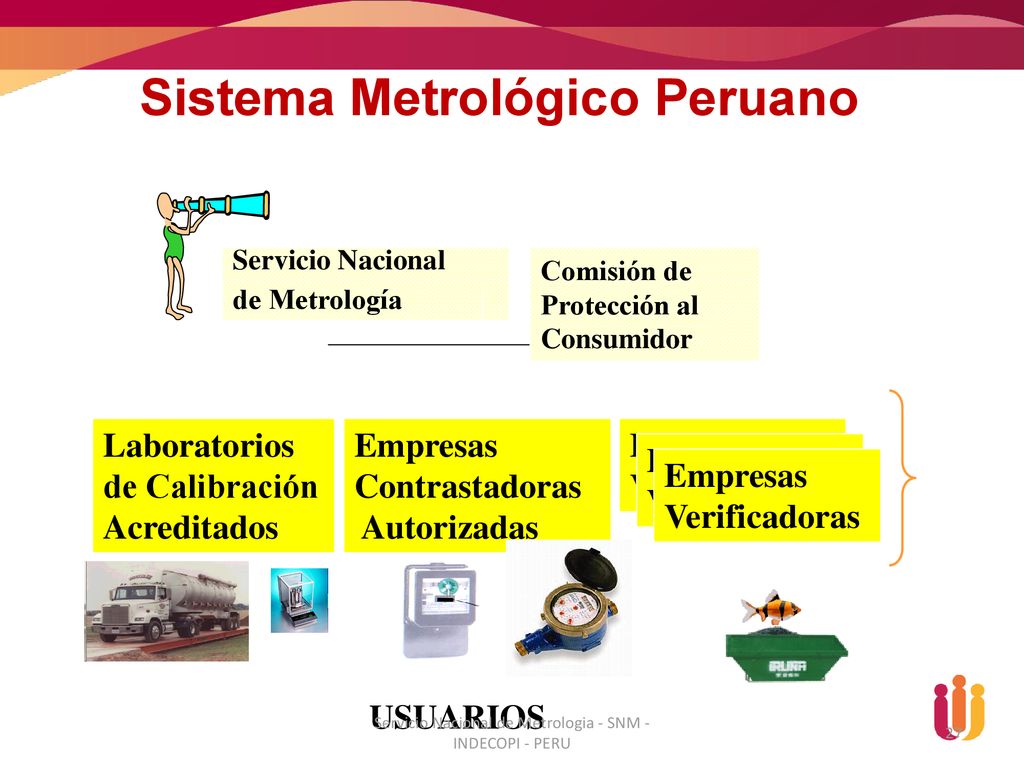

Sistema Metrológico Peruano
Servicio Nacional de Metrología Laboratorios Acreditados Industria, Comercio Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Sistema Metrológico Peruano
Servicio Nacional de Metrología Laboratorios de Calibración Acreditados Empresas Contrastadoras Autorizadas Comisión de Protección al Consumidor Empresas Verificadoras USUARIOS Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

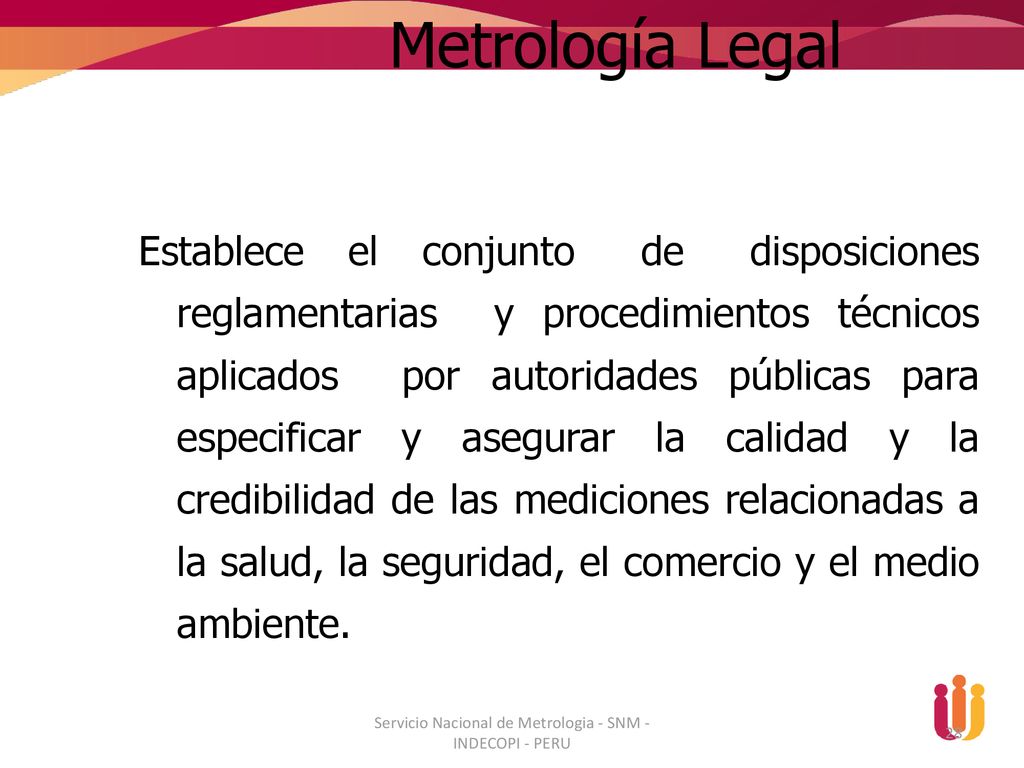

Metrología Legal Establece el conjunto de disposiciones reglamentarias y procedimientos técnicos aplicados por autoridades públicas para especificar y asegurar la calidad y la credibilidad de las mediciones relacionadas a la salud, la seguridad, el comercio y el medio ambiente. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

BENEFICIOS DEL DESARROLLO DE LA
METROLOGIA LEGAL Permite relaciones comerciales justas. Protege al consumidor. Promueve la confianza del consumidor en el comercio. Los instrumentos de medición en buen estado favorecen el comercio: - Evitan pérdidas por exceso. - Evitan denuncias. Promueve el mejoramiento de la calidad de vida mediante el aseguramiento de instrumentos de impacto directo en la salud y el medio ambiente. Mejora los ingresos por exportaciones (aduanas) Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

METROLOGIA LEGAL COMERCIO SALUD SEGURIDAD AMBIENTE Protección del consumidor, conflicto de intereses entre vendedores y compradores, comercio internacional. Instrumentos y métodos usados en diagnóstico médico: Temperatura, presión, electroencefalogramas, cardiogramas, análisis de sangre, etc.. Medidores de velocidad, influencia de alcohol en conductores y trabajadores, luz, ruido, etc .. Resolución de conflictos en procesos que generan polución como: Industria, producción de energía, transporte.. Fuente : Bernard Athané , Director OIML, Metrología 2000 ACTIVIDAD Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

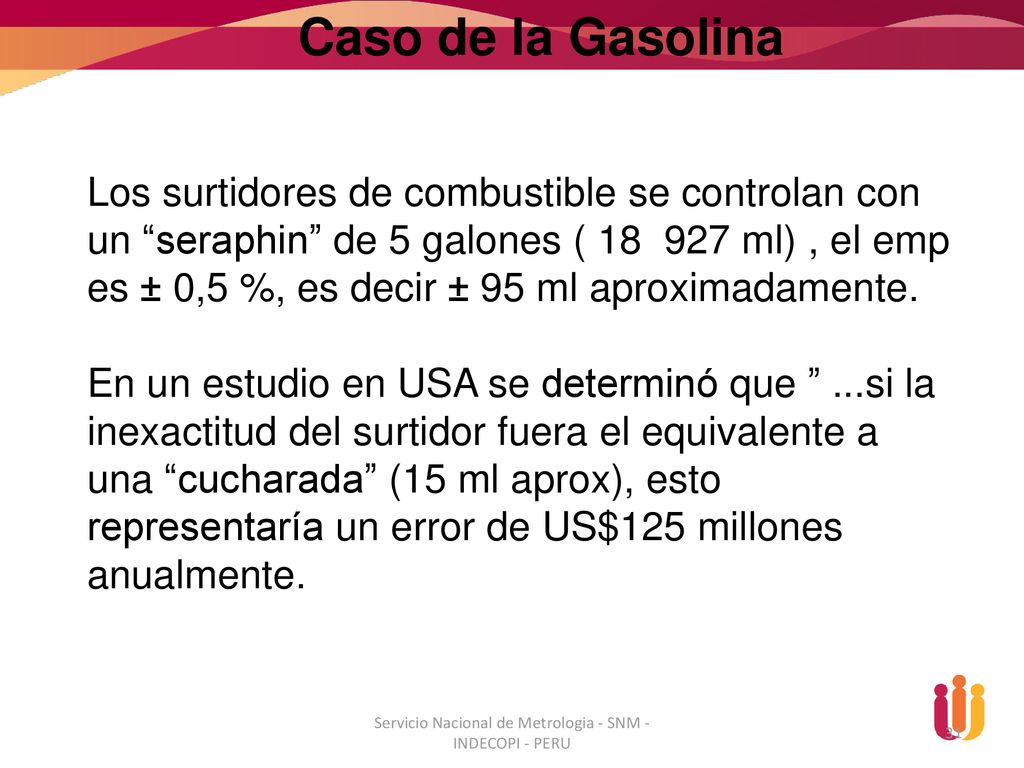

Caso de la Gasolina Los surtidores de combustible se controlan con un “seraphin” de 5 galones ( ml) , el emp es ± 0,5 %, es decir ± 95 ml aproximadamente. En un estudio en USA se determinó que ” ...si la inexactitud del surtidor fuera el equivalente a una “cucharada” (15 ml aprox), esto representaría un error de US$125 millones anualmente. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

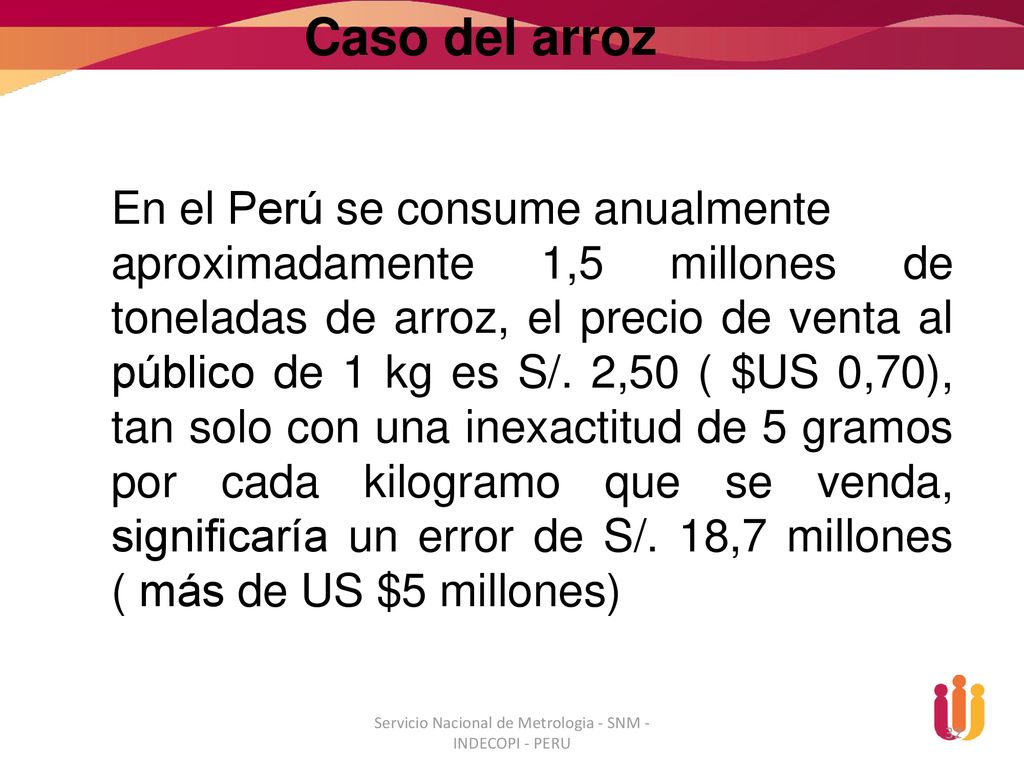

Caso del arroz En el Perú se consume anualmente aproximadamente 1,5 millones de toneladas de arroz, el precio de venta al público de 1 kg es S/. 2,50 ( $US 0,70), tan solo con una inexactitud de 5 gramos por cada kilogramo que se venda, significaría un error de S/. 18,7 millones ( más de US $5 millones) Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

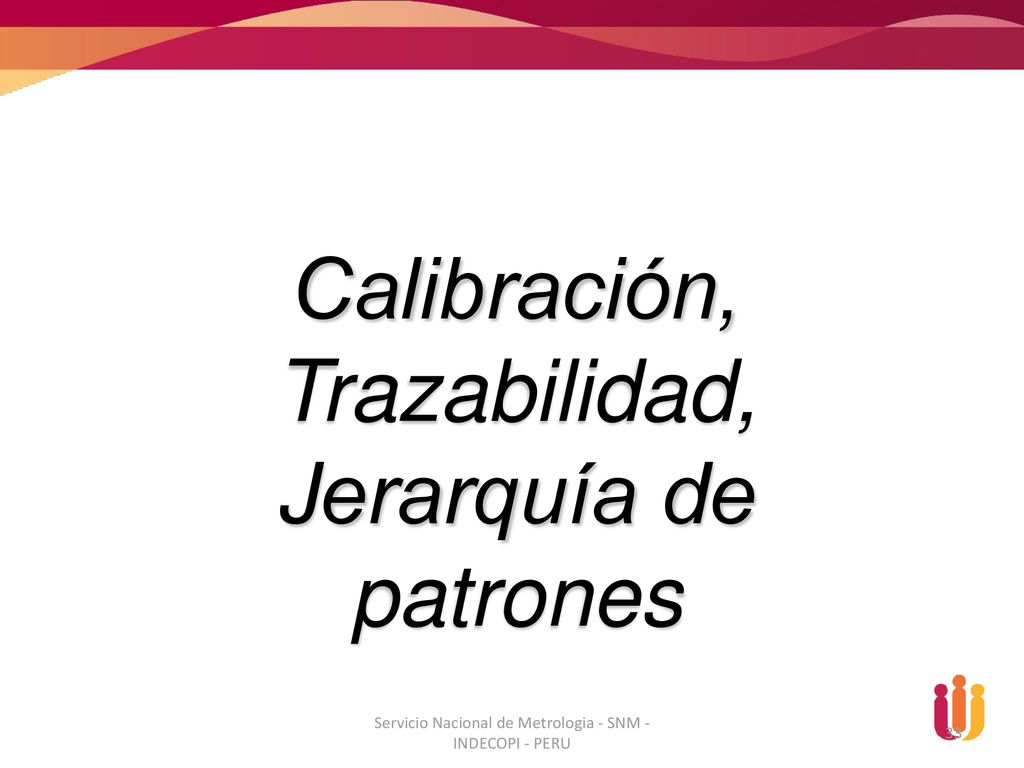

Calibración, Trazabilidad, Jerarquía de patrones
Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

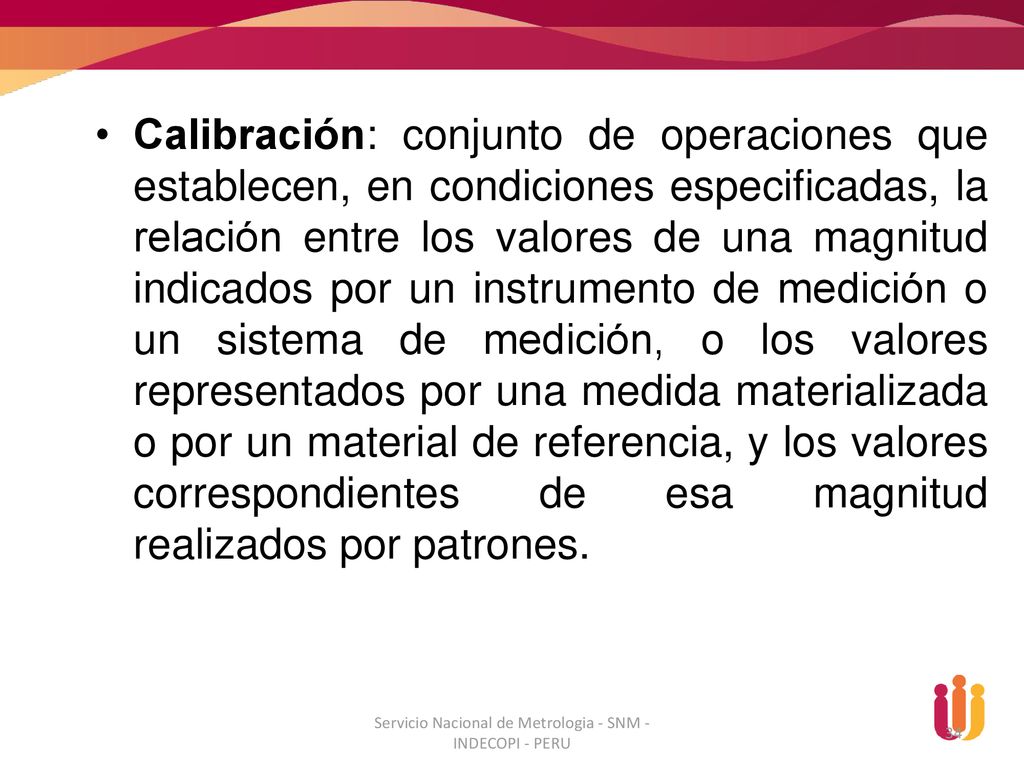

Calibración: conjunto de operaciones que establecen, en condiciones especificadas, la relación entre los valores de una magnitud indicados por un instrumento de medición o un sistema de medición, o los valores representados por una medida materializada o por un material de referencia, y los valores correspondientes de esa magnitud realizados por patrones. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

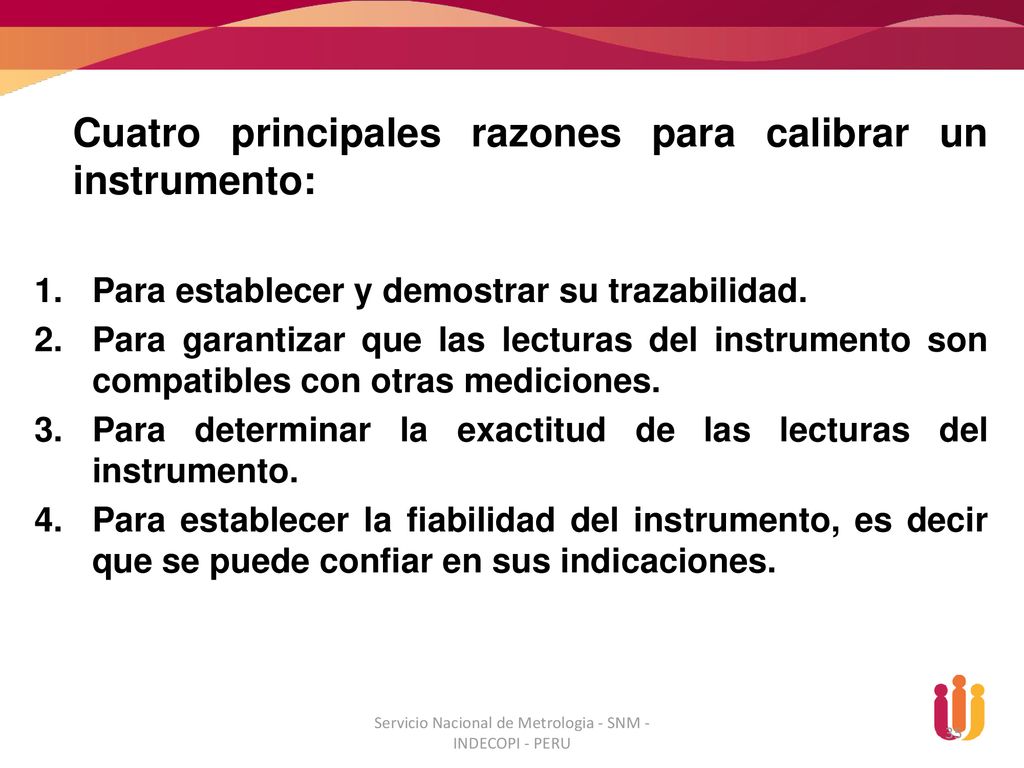

Cuatro principales razones para calibrar un instrumento: Para establecer y demostrar su trazabilidad. Para garantizar que las lecturas del instrumento son compatibles con otras mediciones. Para determinar la exactitud de las lecturas del instrumento. Para establecer la fiabilidad del instrumento, es decir que se puede confiar en sus indicaciones. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

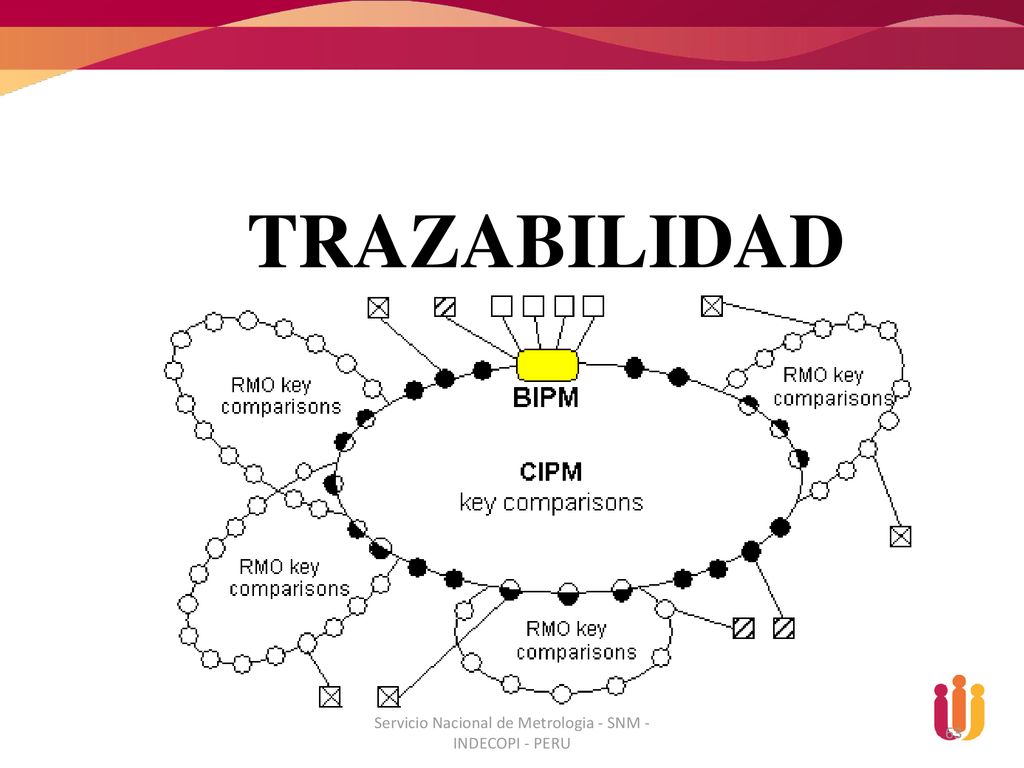

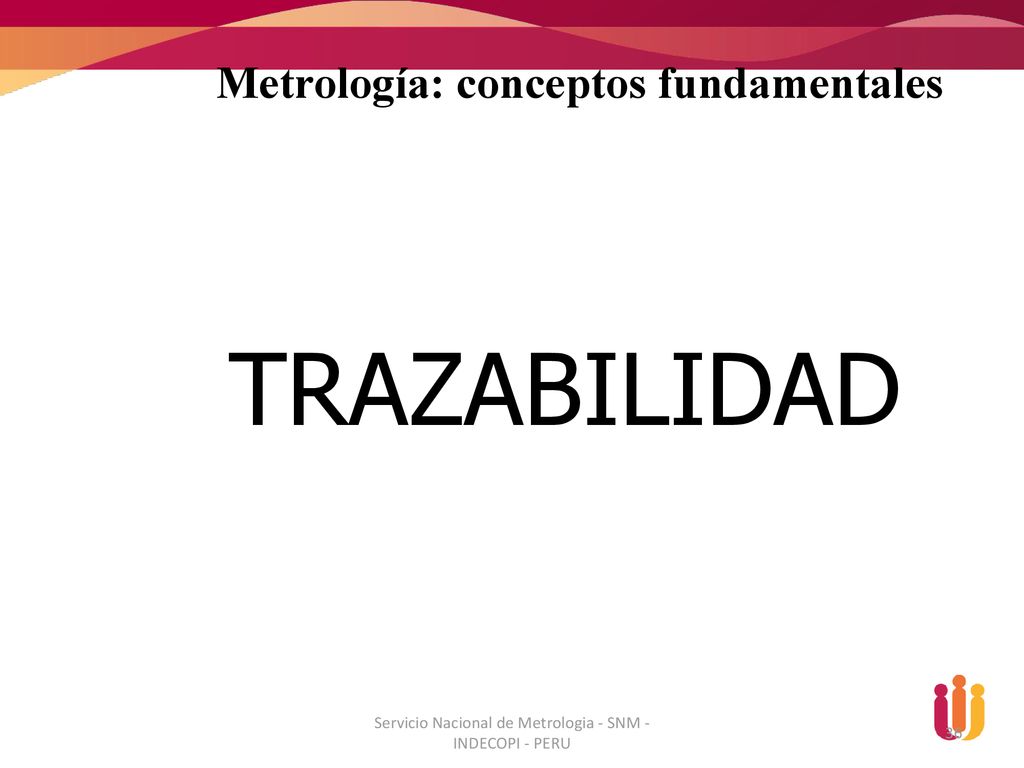

Metrología: conceptos fundamentales TRAZABILIDAD Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Metrología: conceptos fundamentales

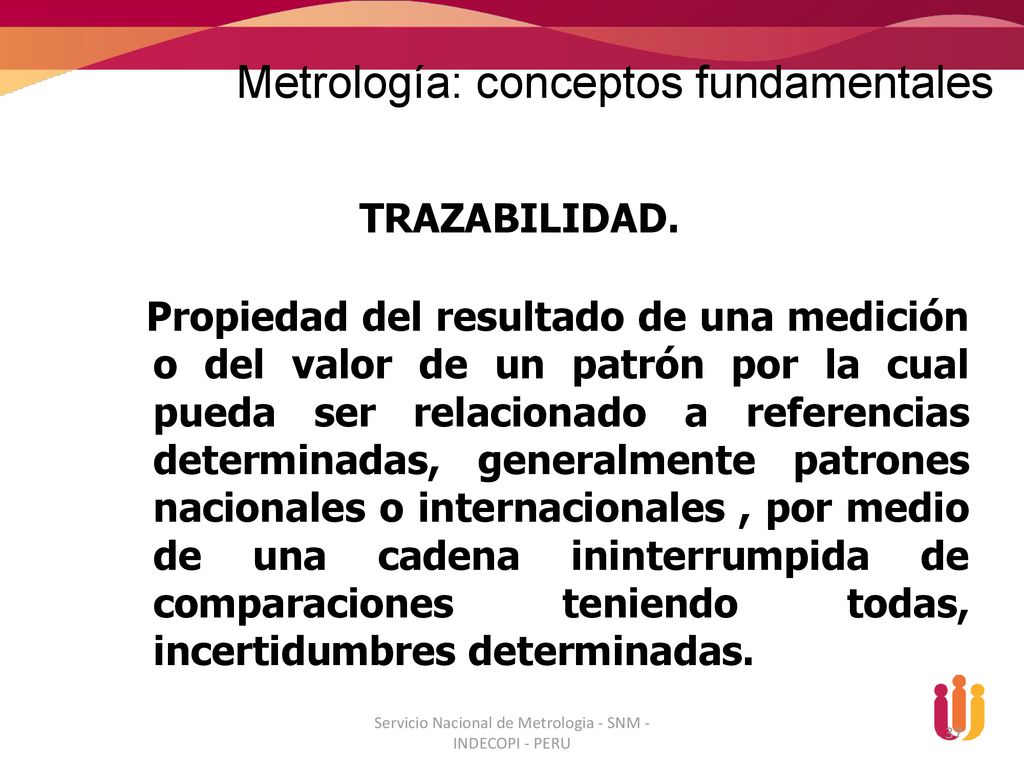

TRAZABILIDAD. Propiedad del resultado de una medición o del valor de un patrón por la cual pueda ser relacionado a referencias determinadas, generalmente patrones nacionales o internacionales , por medio de una cadena ininterrumpida de comparaciones teniendo todas, incertidumbres determinadas. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

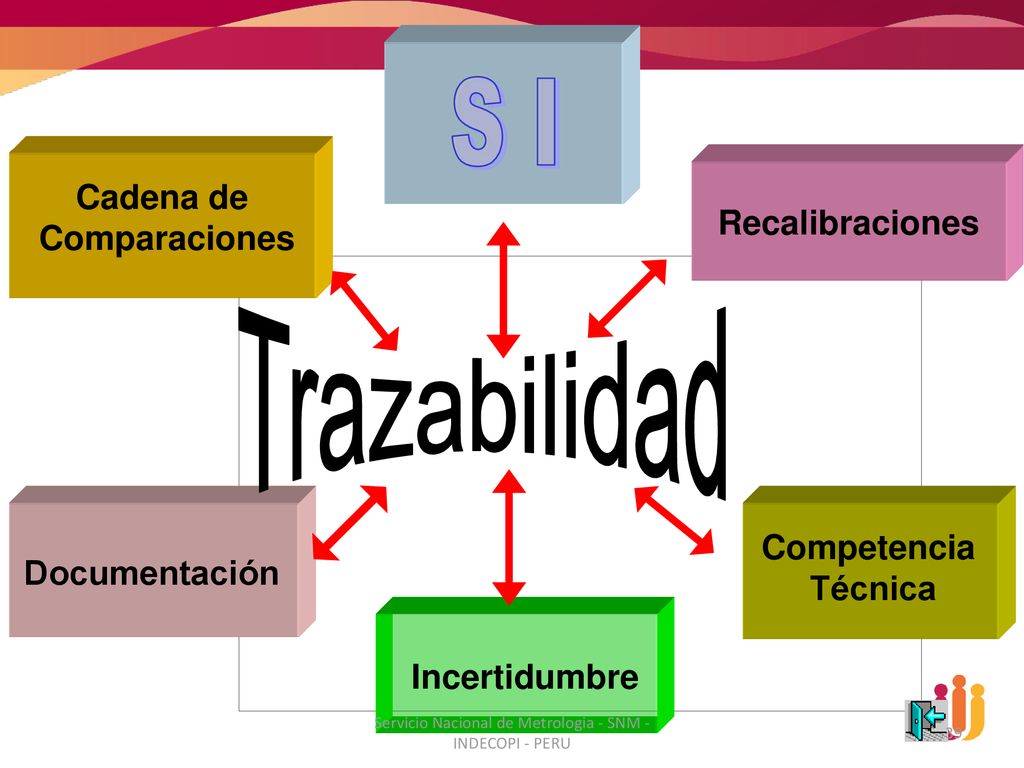

Incertidumbre Competencia Técnica Recalibraciones Trazabilidad S I Documentación Cadena de Comparaciones Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

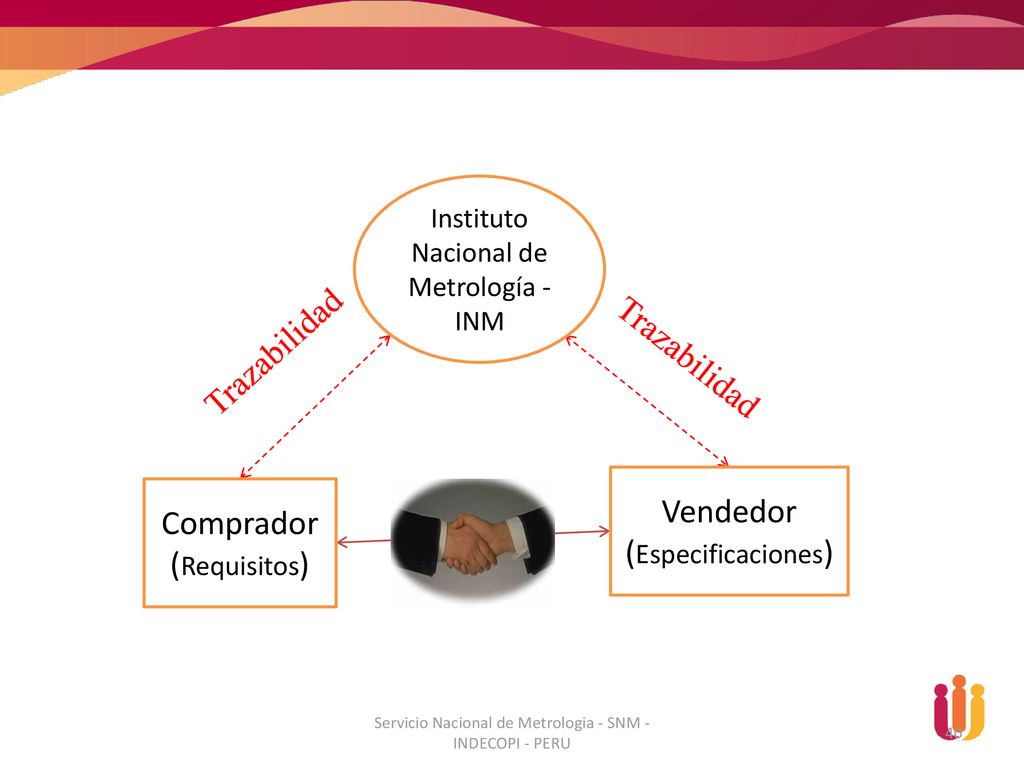

Trazabilidad Vendedor Comprador (Especificaciones) (Requisitos)
Instituto Nacional de Metrología - INM Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

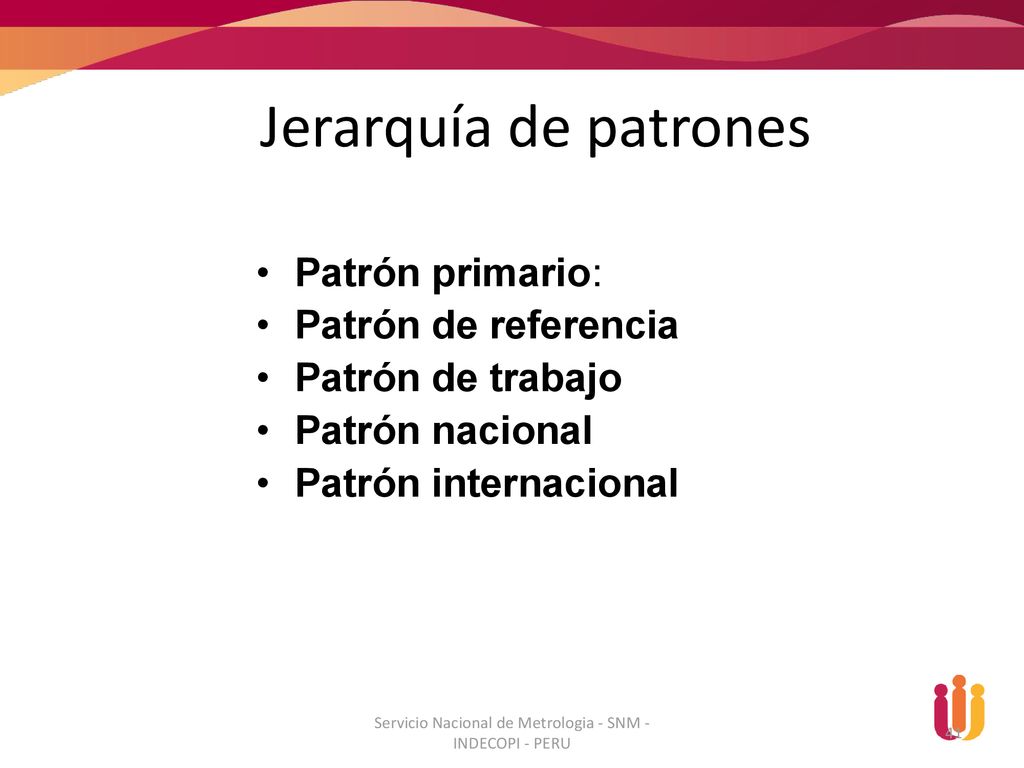

Jerarquía de patrones Patrón primario: Patrón de referencia Patrón de trabajo Patrón nacional Patrón internacional Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

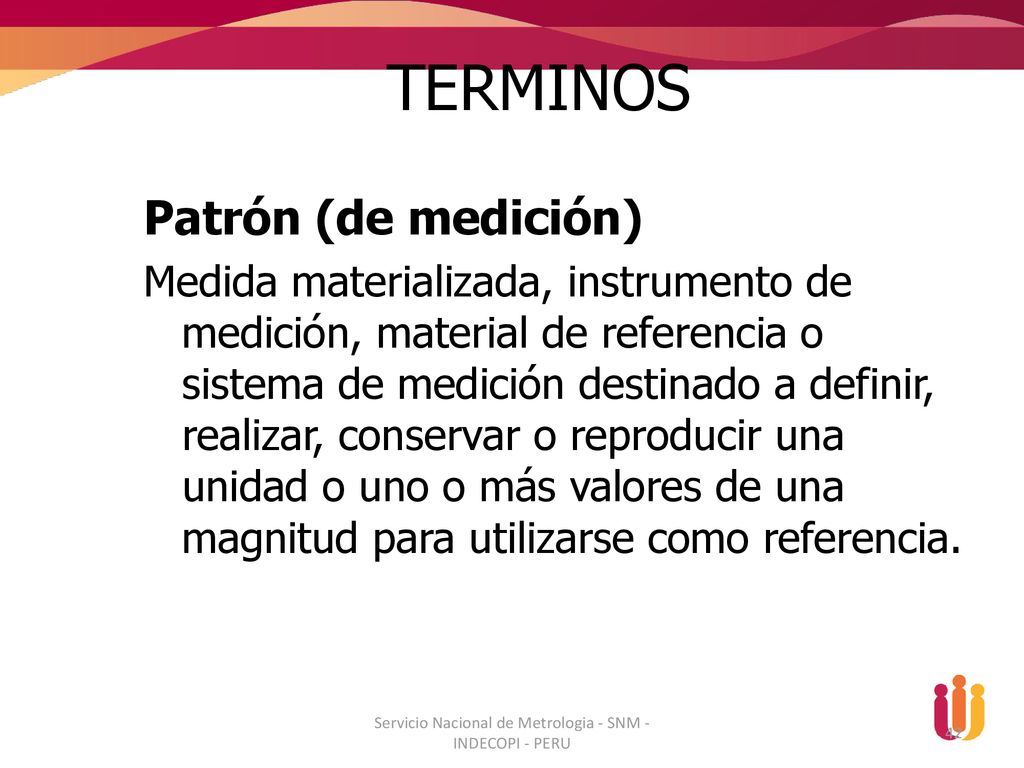

TERMINOS Patrón (de medición) Medida materializada, instrumento de medición, material de referencia o sistema de medición destinado a definir, realizar, conservar o reproducir una unidad o uno o más valores de una magnitud para utilizarse como referencia. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

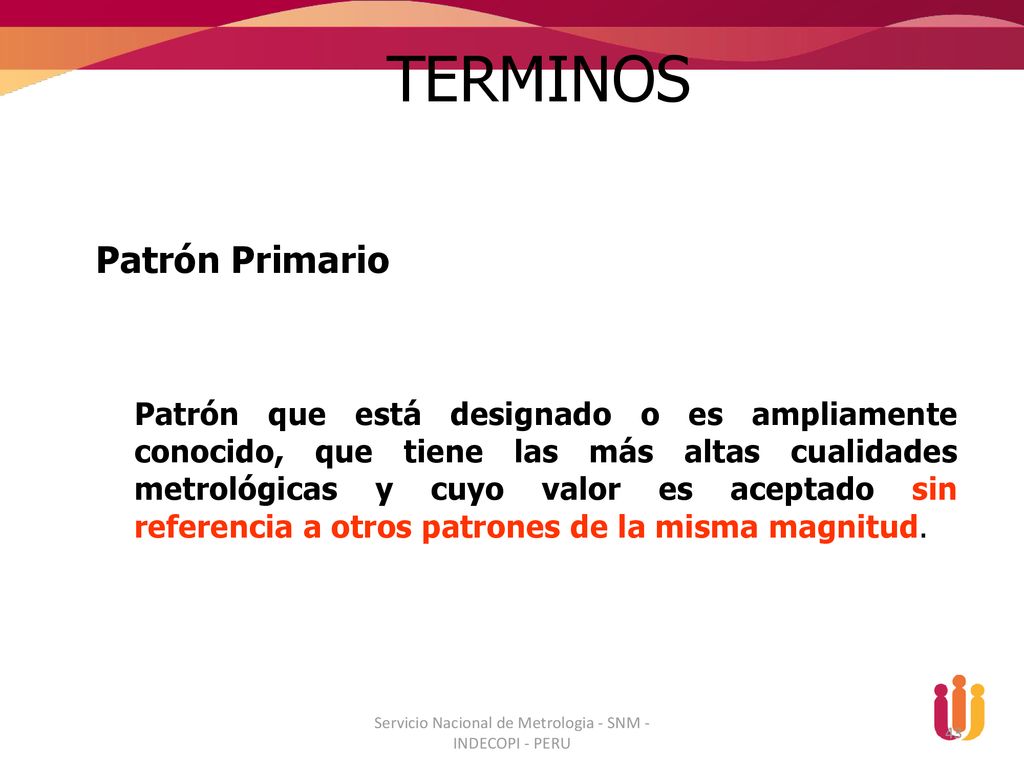

TERMINOS Patrón Primario Patrón que está designado o es ampliamente conocido, que tiene las más altas cualidades metrológicas y cuyo valor es aceptado sin referencia a otros patrones de la misma magnitud. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

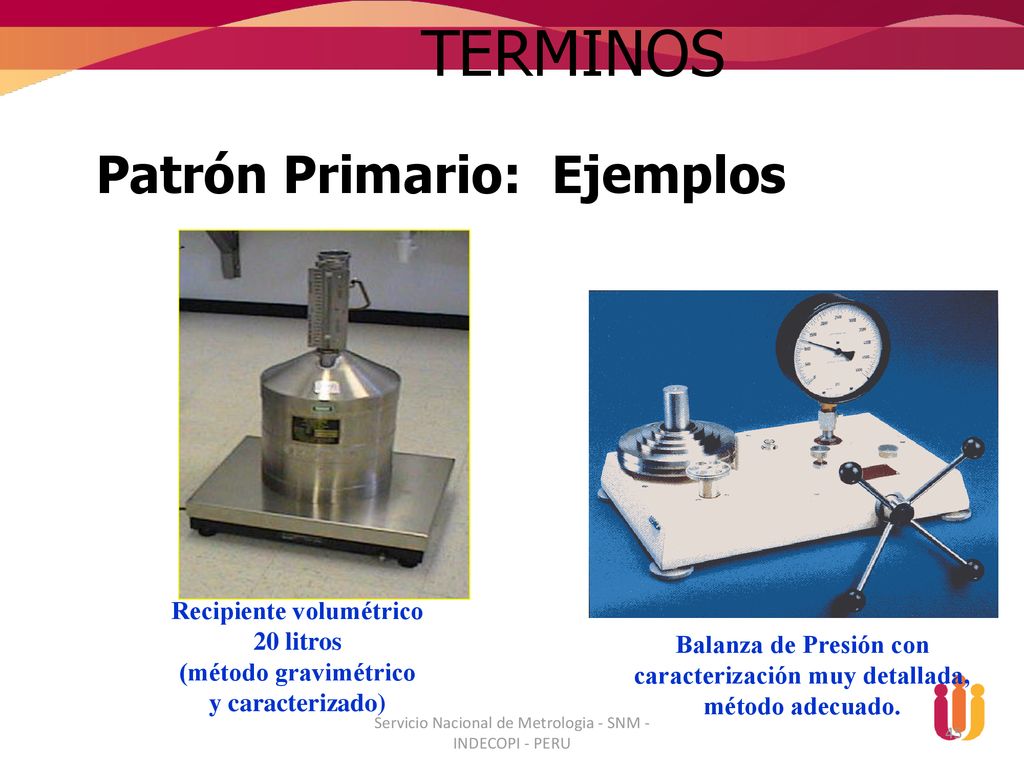

TERMINOS Patrón Primario: Ejemplos Definición del metro El kilogramo prototipo del BIPM Celda de punto fijo Patrón Temperatura Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

TERMINOS Patrón Primario: Ejemplos Recipiente volumétrico 20 litros
(método gravimétrico y caracterizado) Balanza de Presión con caracterización muy detallada, método adecuado. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

TERMINOS Patrón Secundario Patrón cuyo valor es asignado por comparación contra un patrón primario de la misma magnitud. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

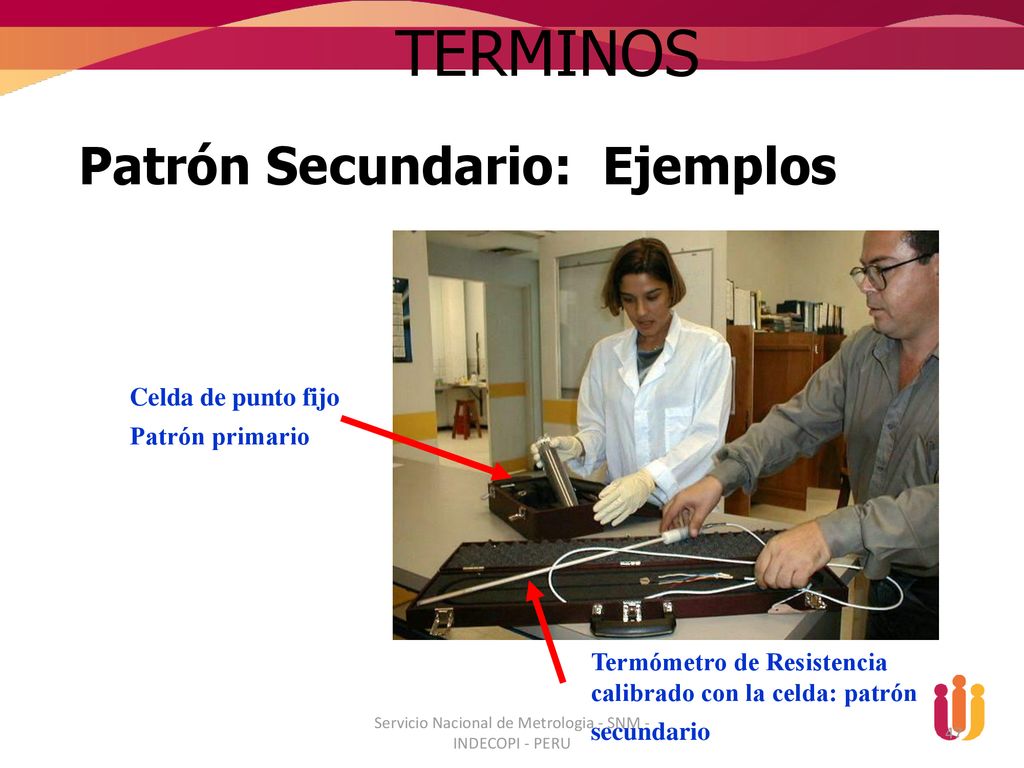

TERMINOS Patrón Secundario: Ejemplos Celda de punto fijo Patrón primario Termómetro de Resistencia calibrado con la celda: patrón secundario Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

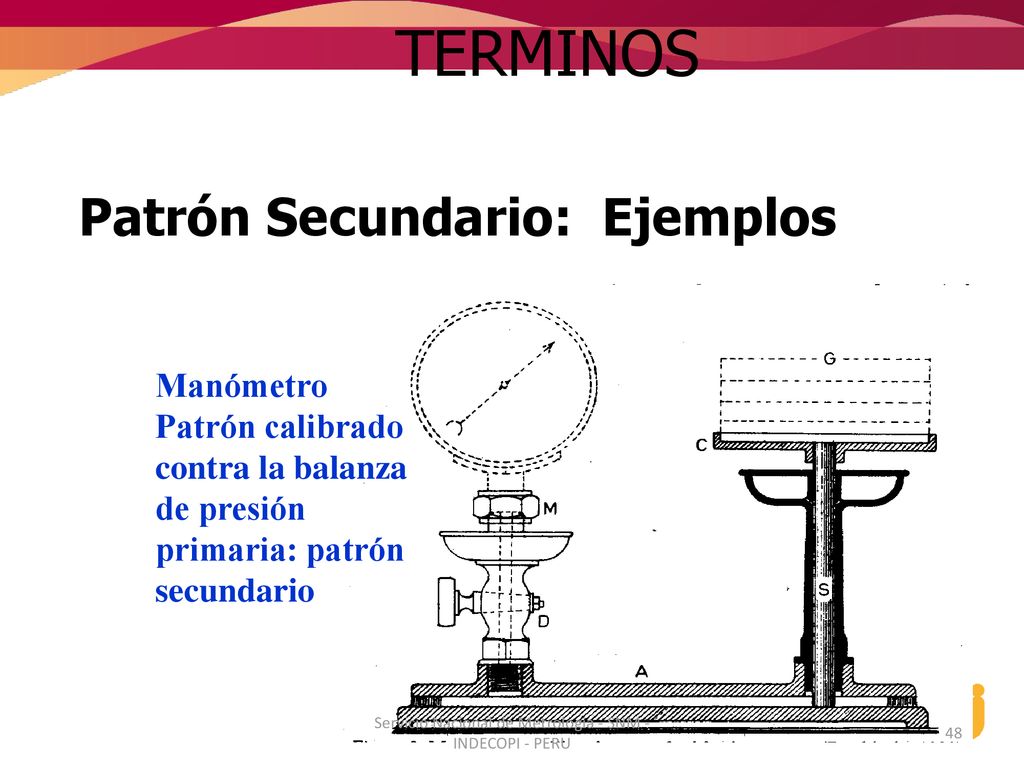

TERMINOS Patrón Secundario: Ejemplos Manómetro Patrón calibrado contra la balanza de presión primaria: patrón secundario Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

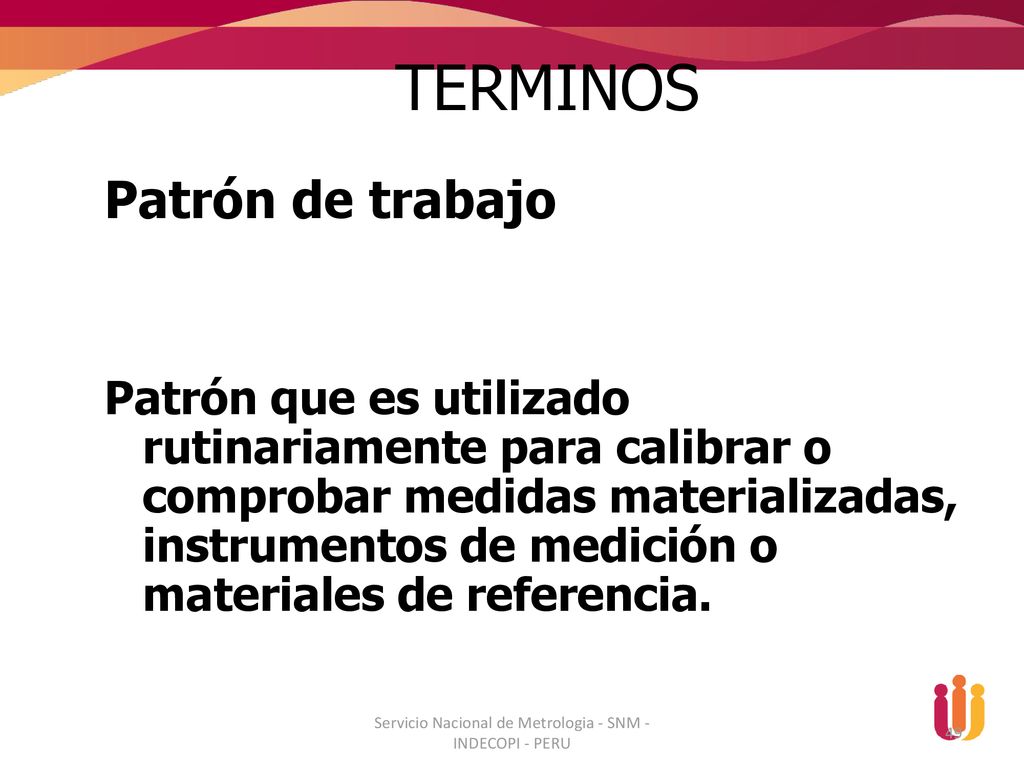

TERMINOS Patrón de trabajo Patrón que es utilizado rutinariamente para calibrar o comprobar medidas materializadas, instrumentos de medición o materiales de referencia. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

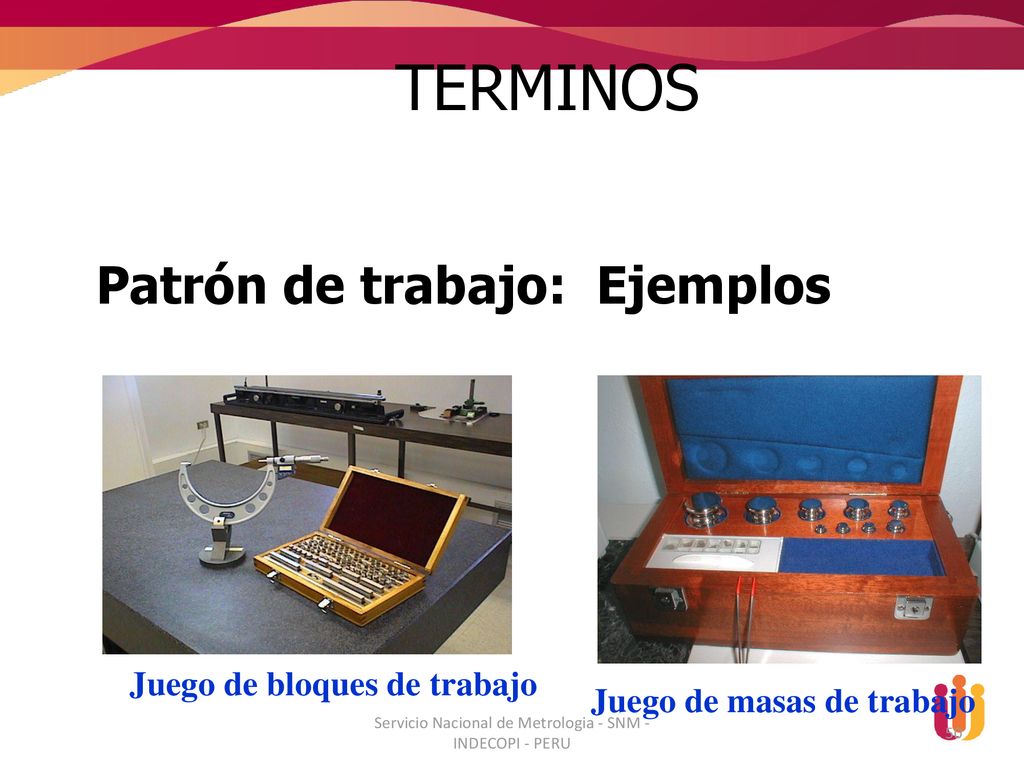

TERMINOS Patrón de trabajo: Ejemplos Juego de bloques de trabajo Juego de masas de trabajo Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

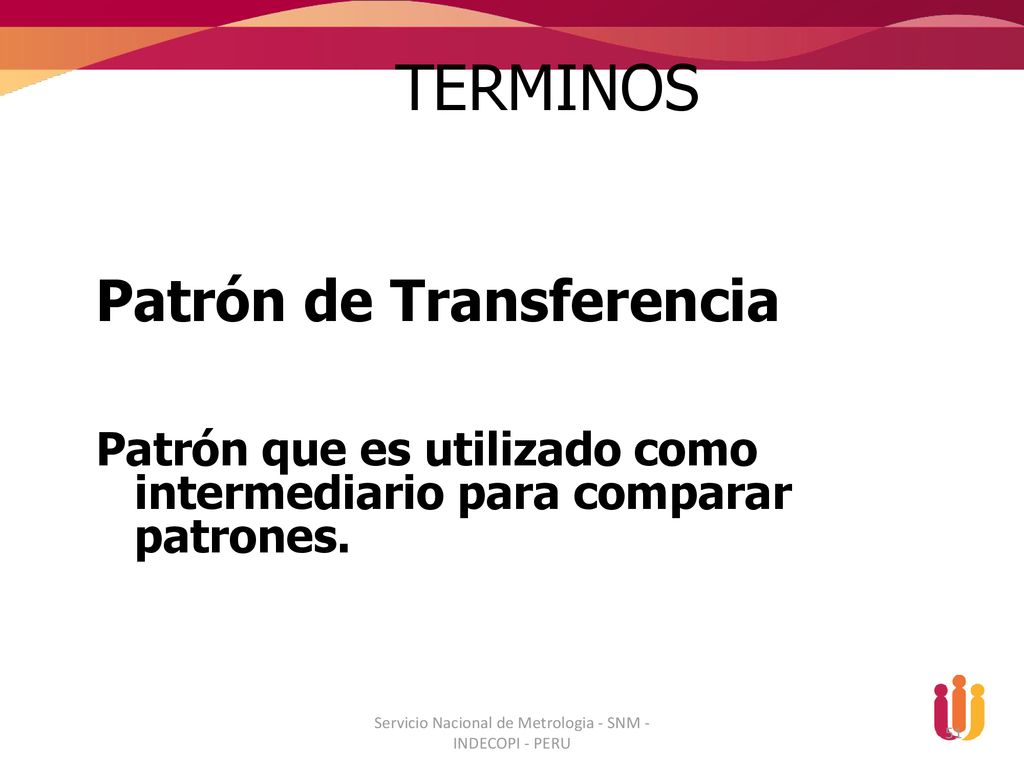

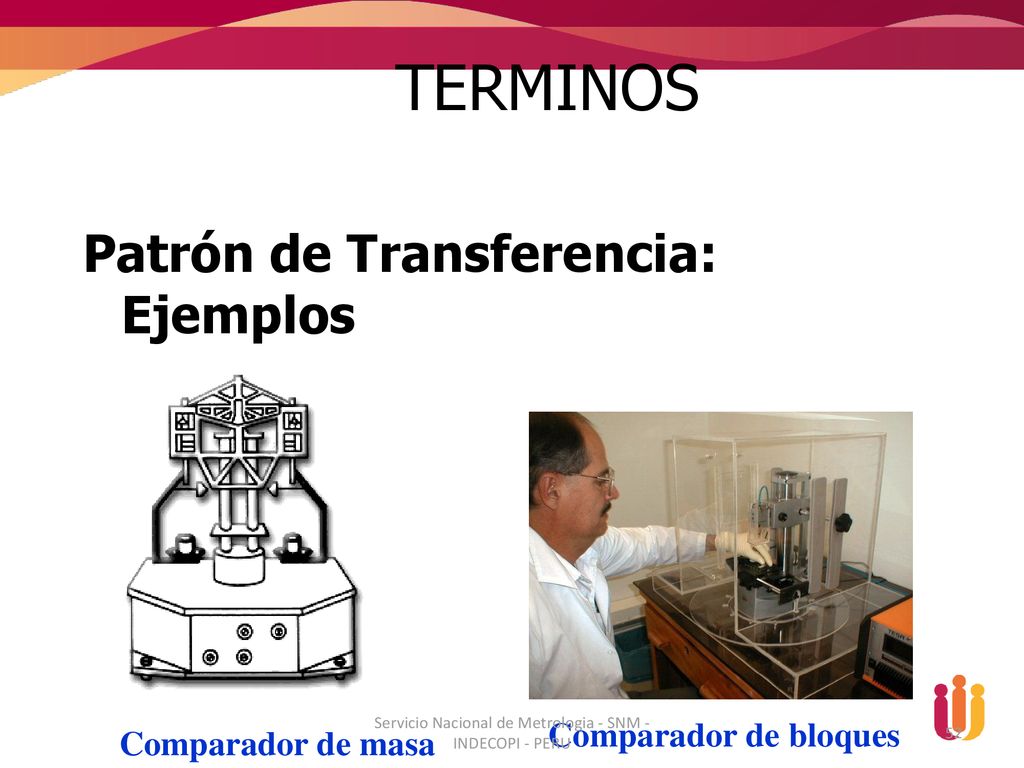

TERMINOS Patrón de Transferencia Patrón que es utilizado como intermediario para comparar patrones. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

TERMINOS Patrón de Transferencia: Ejemplos Servicio Nacional de Metrologia - SNM - INDECOPI - PERU Comparador de bloques Comparador de masa

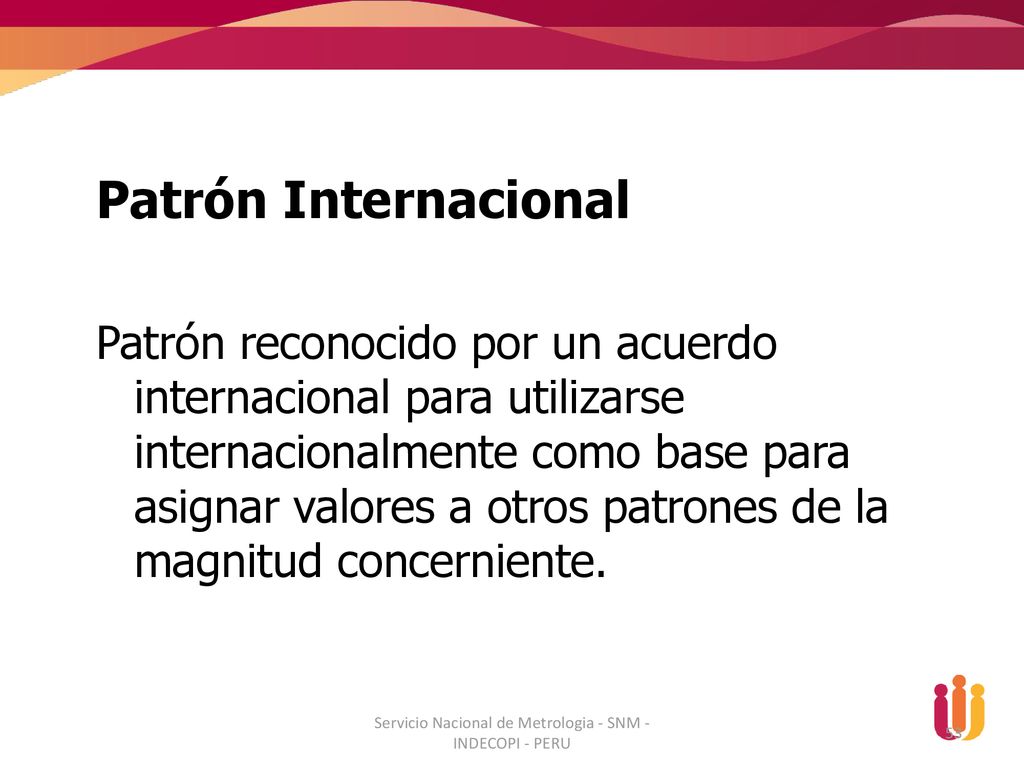

Patrón Internacional Patrón reconocido por un acuerdo internacional para utilizarse internacionalmente como base para asignar valores a otros patrones de la magnitud concerniente. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

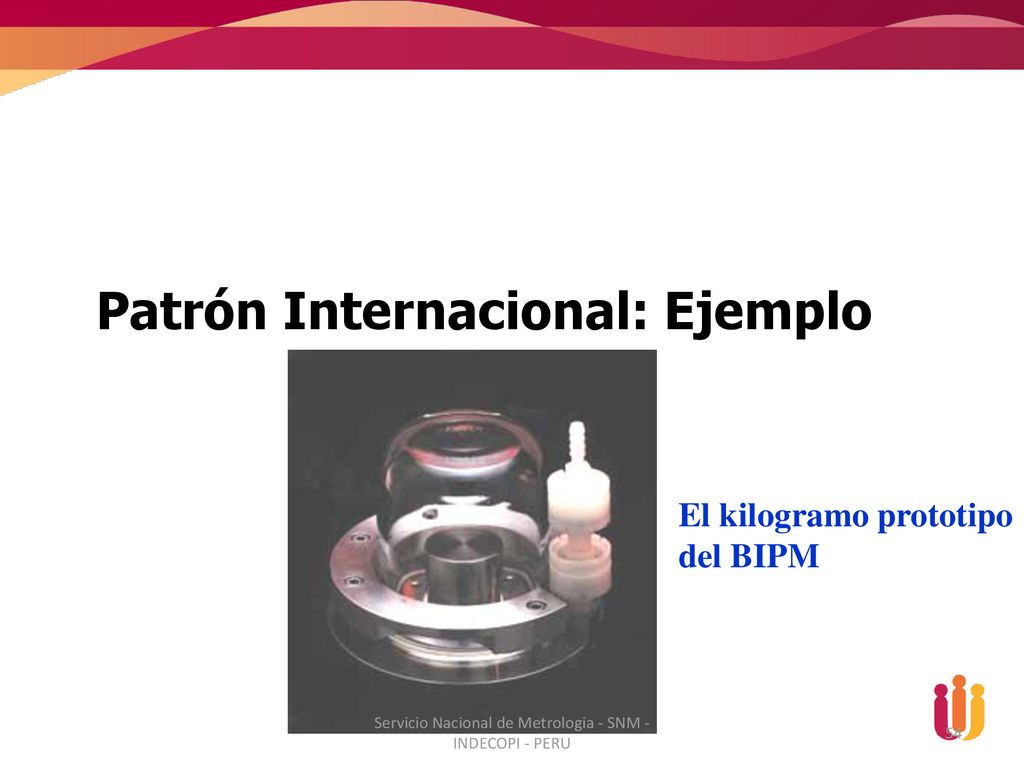

Patrón Internacional: Ejemplo El kilogramo prototipo del BIPM Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

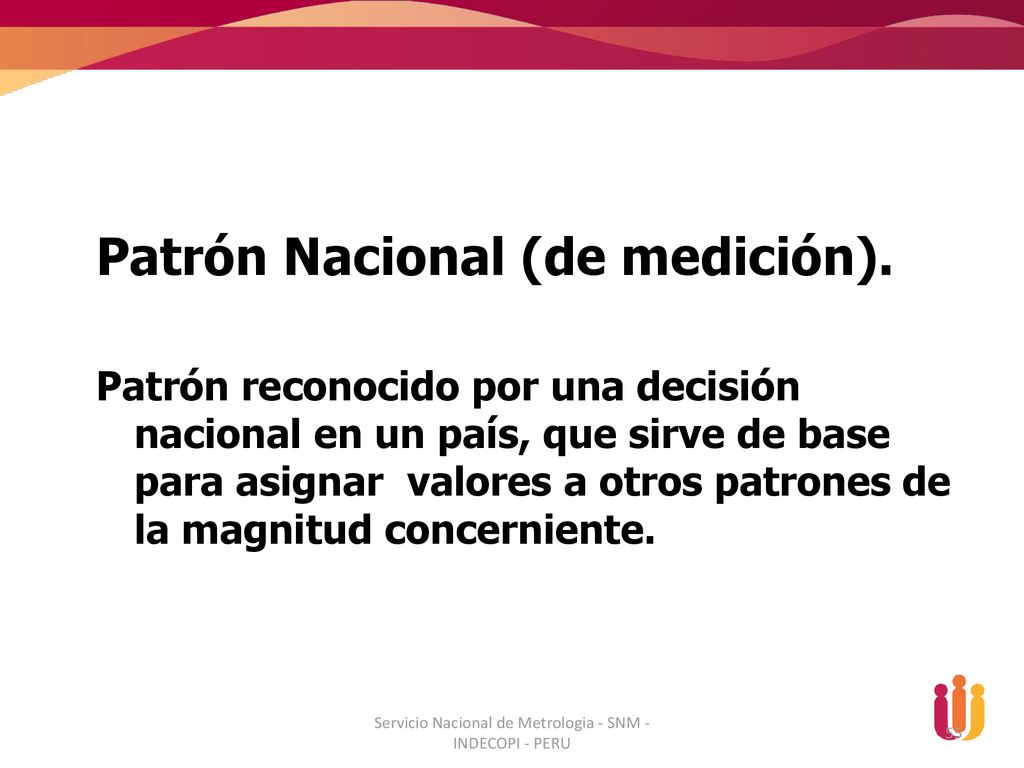

Patrón Nacional (de medición). Patrón reconocido por una decisión nacional en un país, que sirve de base para asignar valores a otros patrones de la magnitud concerniente. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Patrón Nacional: Ejemplos Recipiente volumétrico patrón utilizado para calibrar los otros recipientes del país. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

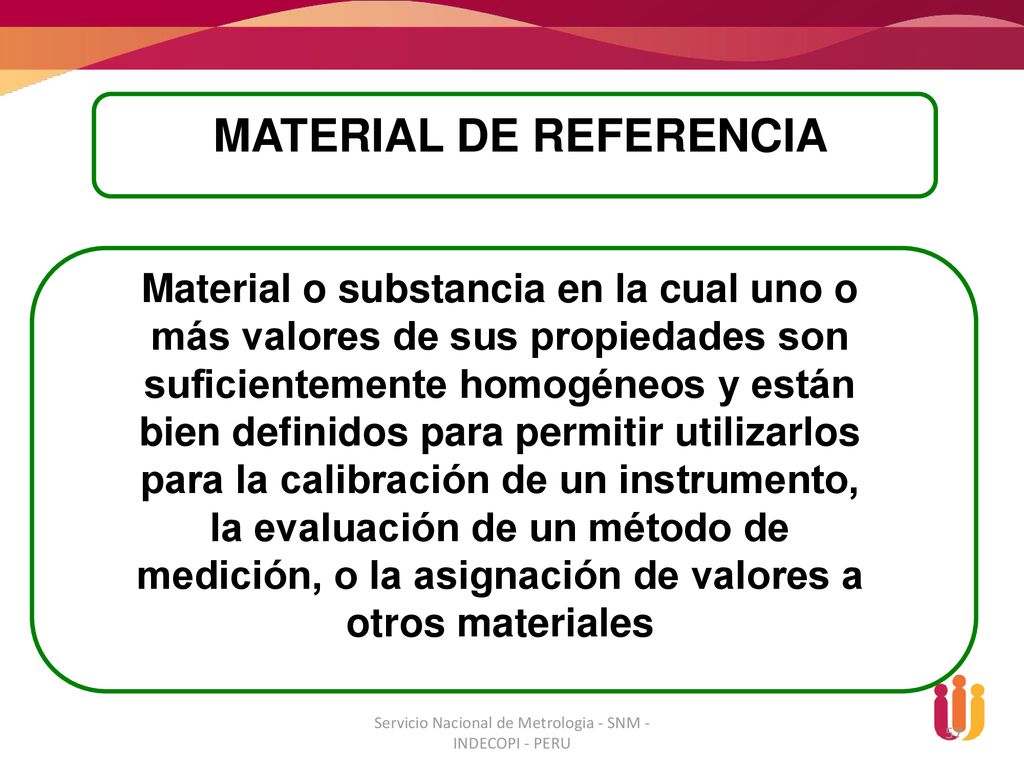

MATERIAL DE REFERENCIA
Material o substancia en la cual uno o más valores de sus propiedades son suficientemente homogéneos y están bien definidos para permitir utilizarlos para la calibración de un instrumento, la evaluación de un método de medición, o la asignación de valores a otros materiales Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

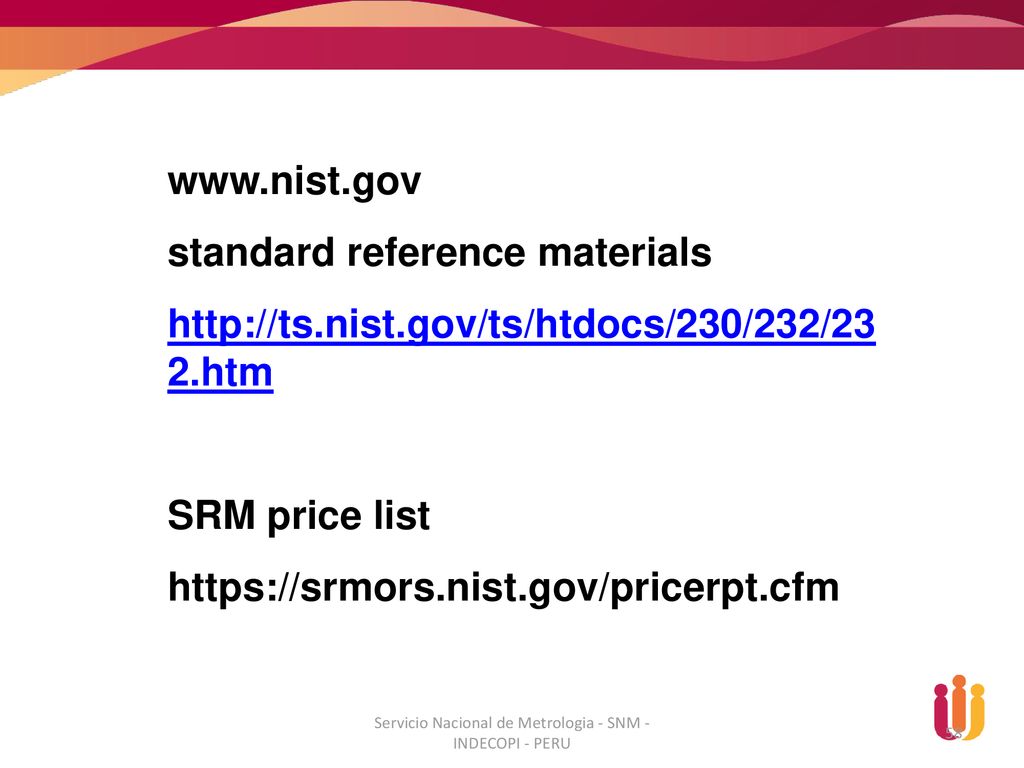

standard reference materials SRM price list Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

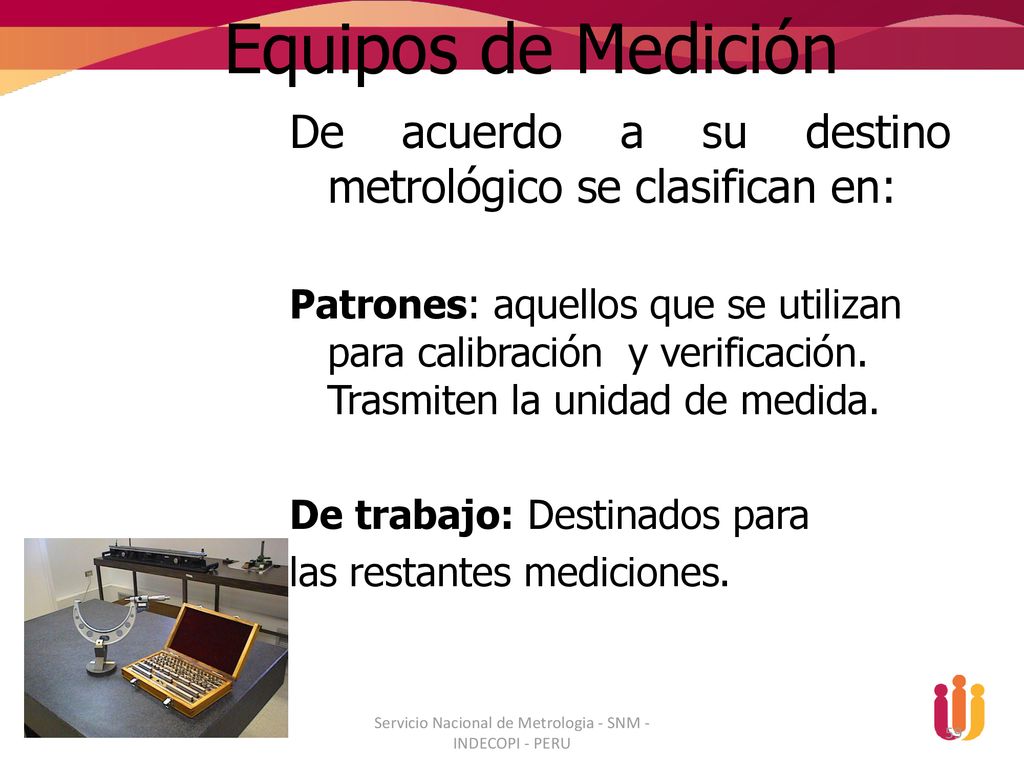

Equipos de Medición De acuerdo a su destino metrológico se clasifican en: Patrones: aquellos que se utilizan para calibración y verificación. Trasmiten la unidad de medida. De trabajo: Destinados para las restantes mediciones. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

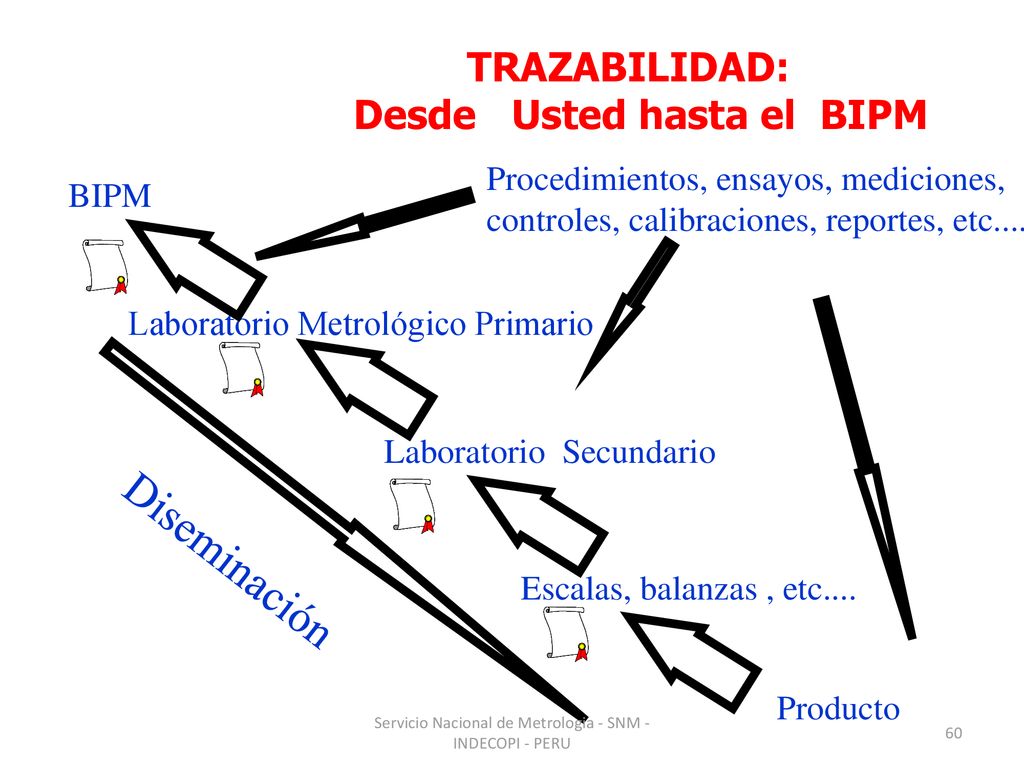

TRAZABILIDAD: Desde Usted hasta el BIPM
Procedimientos, ensayos, mediciones, controles, calibraciones, reportes, etc.... BIPM Laboratorio Metrológico Primario Laboratorio Secundario Diseminación Escalas, balanzas , etc.... Producto Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

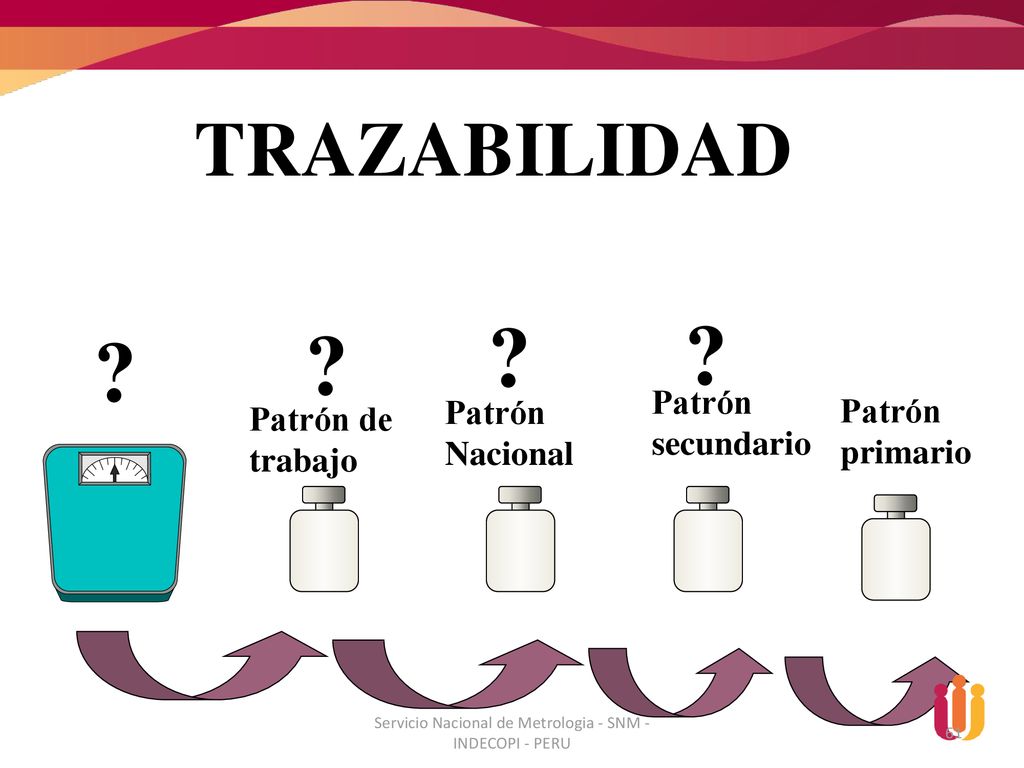

TRAZABILIDAD ? ? ? ? Patrón secundario Patrón Nacional Patrón primario Patrón de trabajo Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

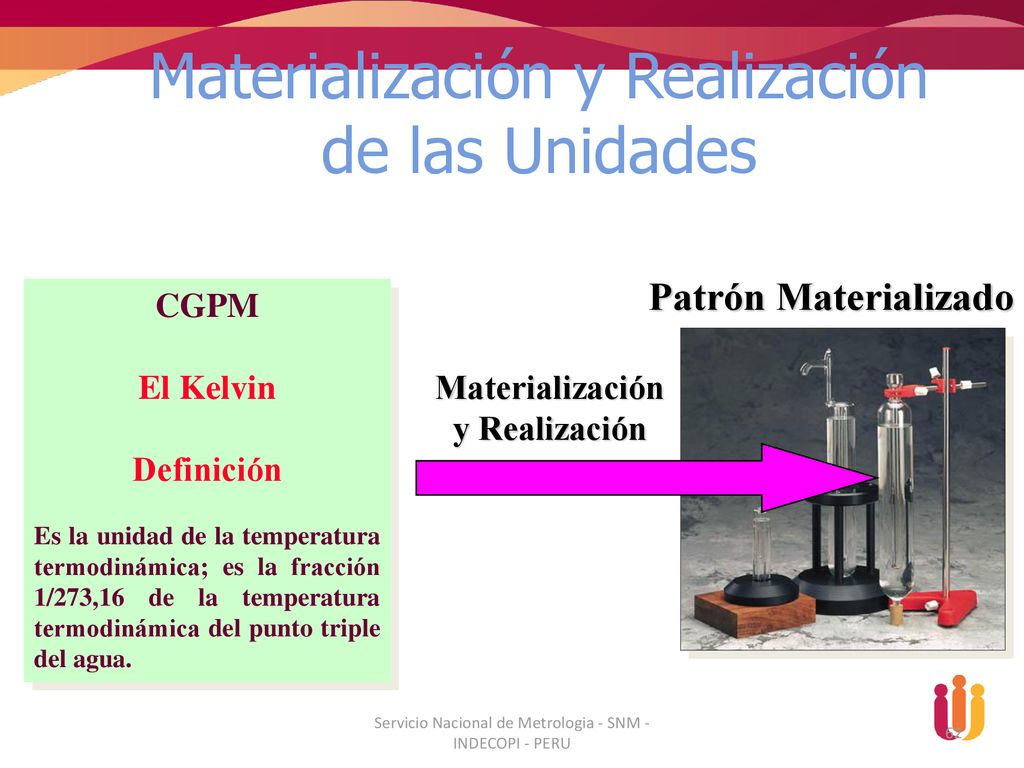

Materialización y Realización de las Unidades
Patrón Materializado CGPM El Kelvin Definición Es la unidad de la temperatura termodinámica; es la fracción 1/273,16 de la temperatura termodinámica del punto triple del agua. Materialización y Realización Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

TRAZABILIDAD Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

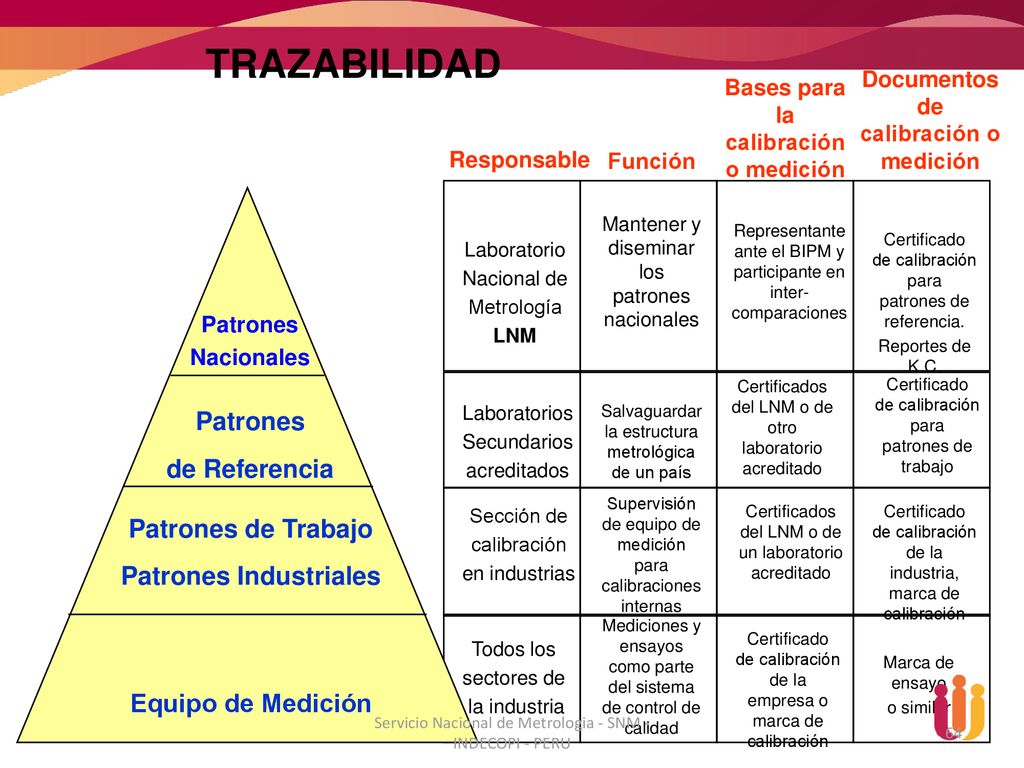

TRAZABILIDAD de Referencia Patrones de Trabajo Patrones Industriales
Documentos de calibración o medición Bases para la calibración o medición Responsable Función Todos los sectores de la industria Mediciones y ensayos como parte del sistema de control de calidad Certificado de calibración de la empresa o marca de calibración Marca de ensayo o similar Supervisión de equipo de medición para calibraciones internas Sección de calibración en industrias Certificados del LNM o de un laboratorio acreditado Certificado de calibración de la industria, marca de calibración Laboratorios Secundarios acreditados Salvaguardar la estructura metrológica de un país Certificados del LNM o de otro laboratorio acreditado Certificado de calibración para patrones de trabajo Laboratorio Nacional de Metrología LNM Mantener y diseminar los patrones nacionales Certificado de calibración para patrones de referencia. Reportes de K.C. Representante ante el BIPM y participante en inter-comparaciones Patrones Nacionales de Referencia Patrones de Trabajo Patrones Industriales Equipo de Medición Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

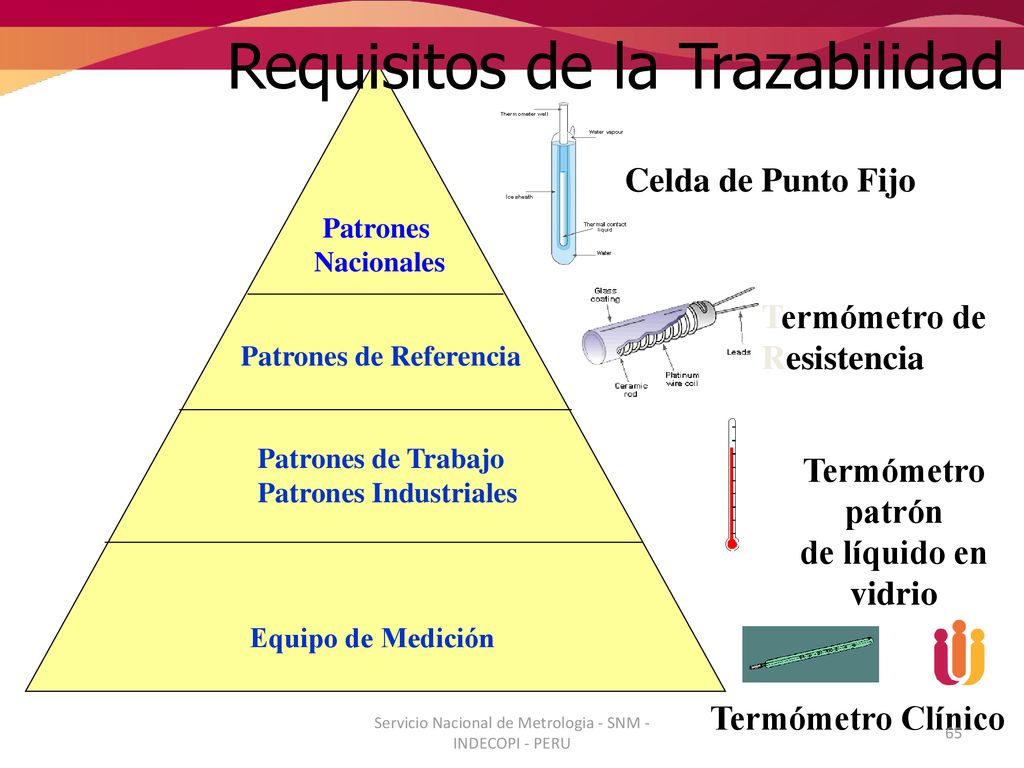

Trazabilidad en Temperatura
Requisitos de la Trazabilidad Celda de Punto Fijo Patrones Nacionales Termómetro de Resistencia Patrones de Referencia Patrones de Trabajo Patrones Industriales Termómetro patrón de líquido en vidrio Equipo de Medición Termómetro Clínico Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Requisitos de la Trazabilidad

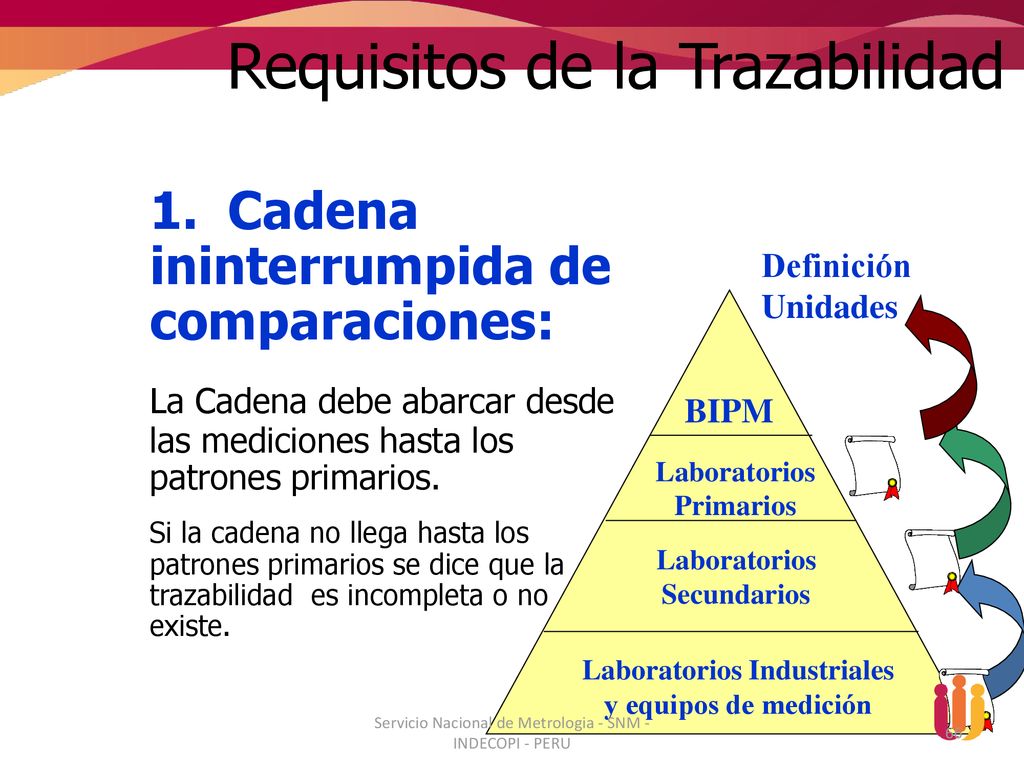

1. Cadena ininterrumpida de comparaciones: La Cadena debe abarcar desde las mediciones hasta los patrones primarios. Si la cadena no llega hasta los patrones primarios se dice que la trazabilidad es incompleta o no existe. Definición Unidades BIPM Laboratorios Primarios Laboratorios Secundarios Laboratorios Industriales y equipos de medición Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

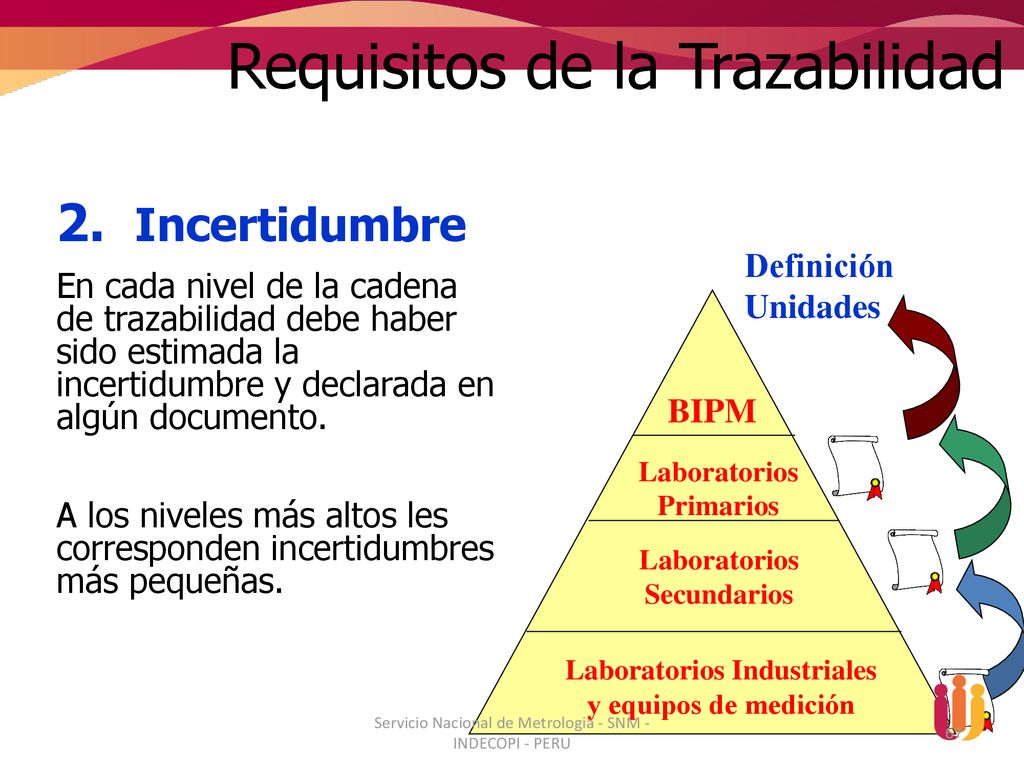

2. Incertidumbre En cada nivel de la cadena de trazabilidad debe haber sido estimada la incertidumbre y declarada en algún documento. A los niveles más altos les corresponden incertidumbres más pequeñas. Definición Unidades BIPM Laboratorios Primarios Laboratorios Secundarios Laboratorios Industriales y equipos de medición Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

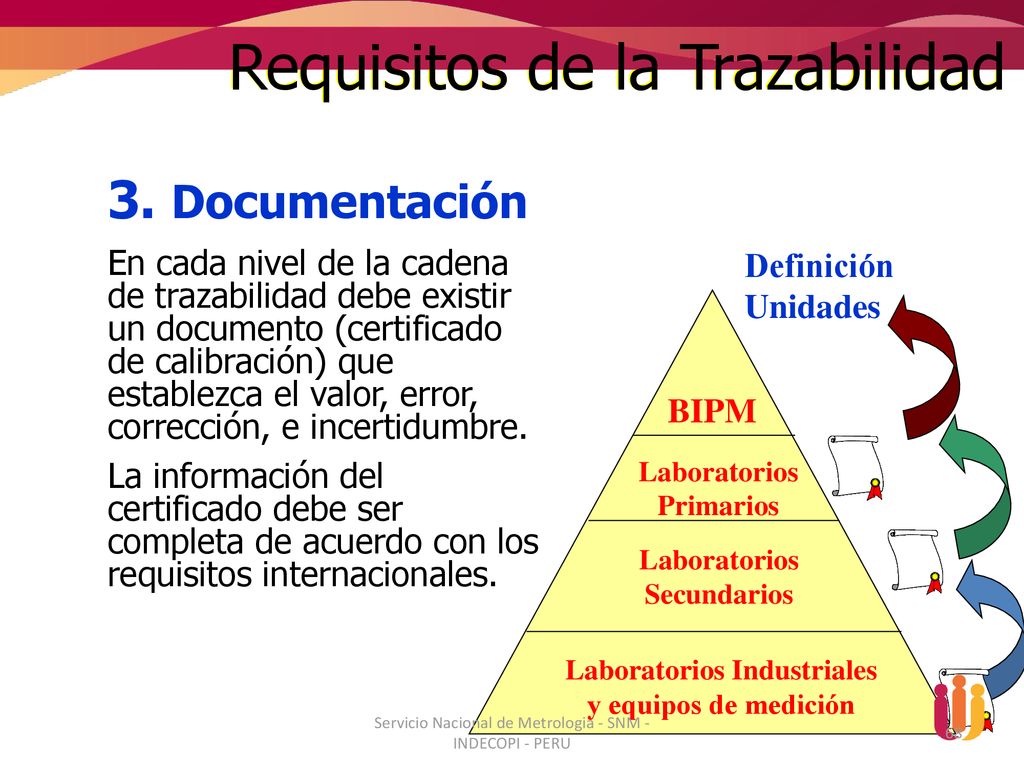

3. Documentación En cada nivel de la cadena de trazabilidad debe existir un documento (certificado de calibración) que establezca el valor, error, corrección, e incertidumbre. La información del certificado debe ser completa de acuerdo con los requisitos internacionales. Definición Unidades BIPM Laboratorios Primarios Laboratorios Secundarios Laboratorios Industriales y equipos de medición Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

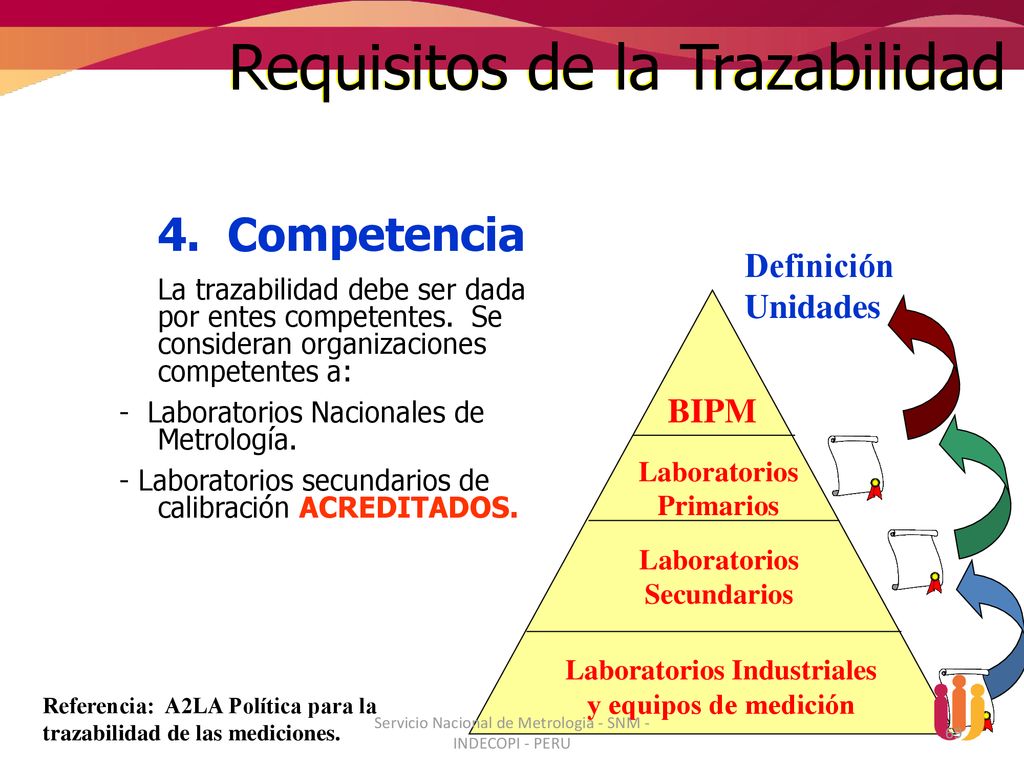

4. Competencia La trazabilidad debe ser dada por entes competentes. Se consideran organizaciones competentes a: - Laboratorios Nacionales de Metrología. - Laboratorios secundarios de calibración ACREDITADOS. Definición Unidades BIPM Laboratorios Primarios Laboratorios Secundarios Laboratorios Industriales y equipos de medición Referencia: A2LA Política para la trazabilidad de las mediciones. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

5. Unidades del Sistema Internacional La trazabilidad debe estar referida a patrones del SI Definición Unidades BIPM Laboratorios Primarios Laboratorios Secundarios Laboratorios Industriales y equipos de medición Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Laboratorios Industriales

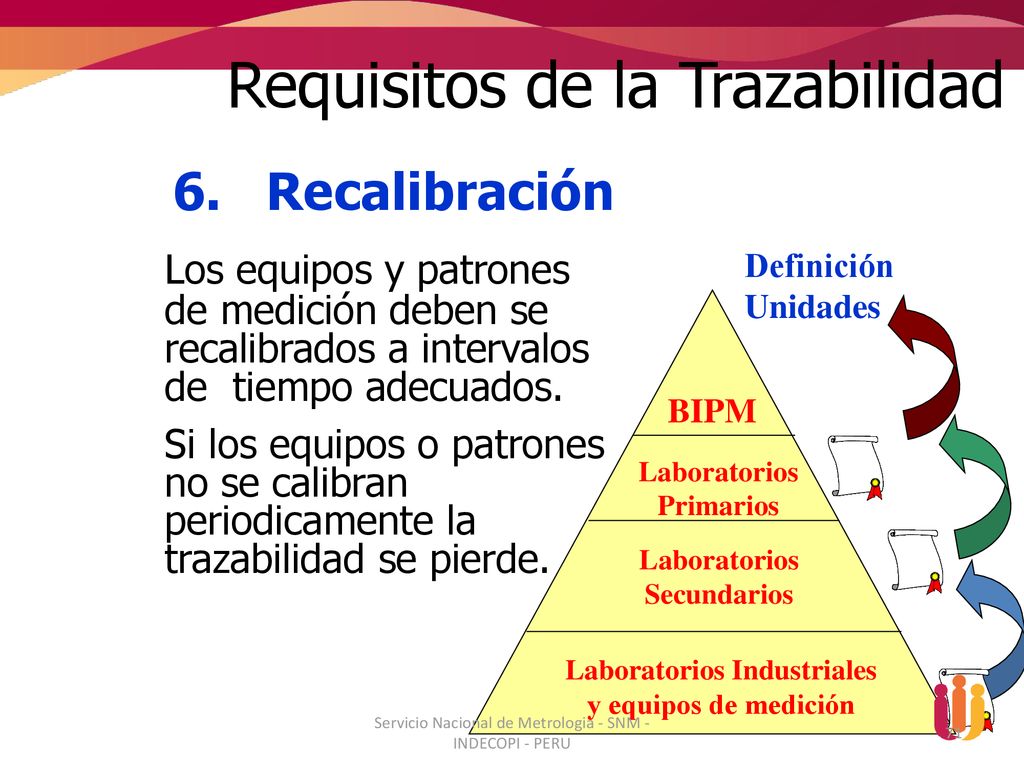

Requisitos de la Trazabilidad 6. Recalibración Los equipos y patrones de medición deben se recalibrados a intervalos de tiempo adecuados. Si los equipos o patrones no se calibran periodicamente la trazabilidad se pierde. Definición Unidades BIPM Laboratorios Primarios Laboratorios Secundarios Laboratorios Industriales y equipos de medición Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

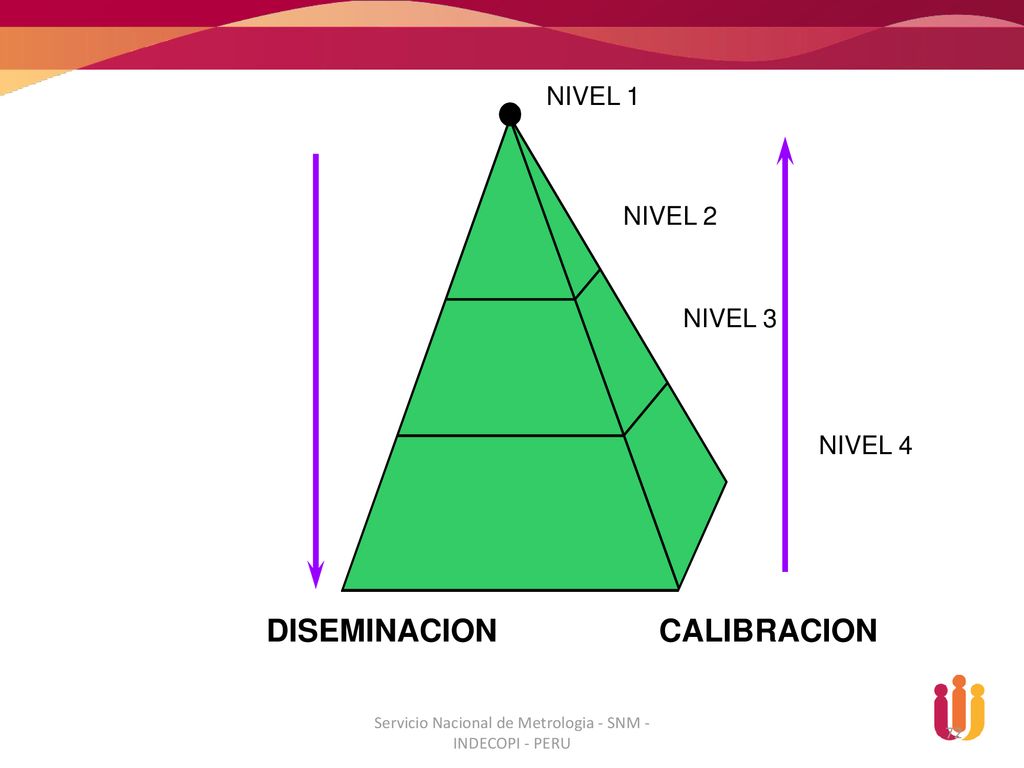

Trazabilidad NIVEL 1 NIVEL 2 NIVEL 3 NIVEL 4 DISEMINACION CALIBRACION Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Trazabilidad Internacional

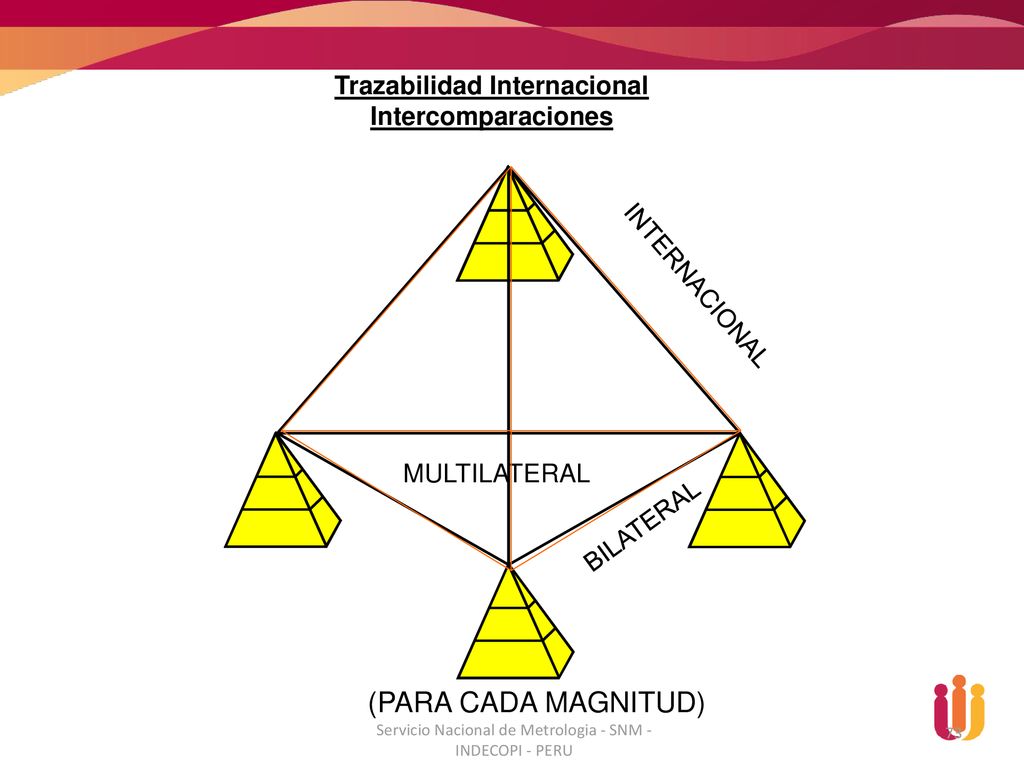

MULTILATERAL BILATERAL Trazabilidad Internacional Intercomparaciones (PARA CADA MAGNITUD) Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

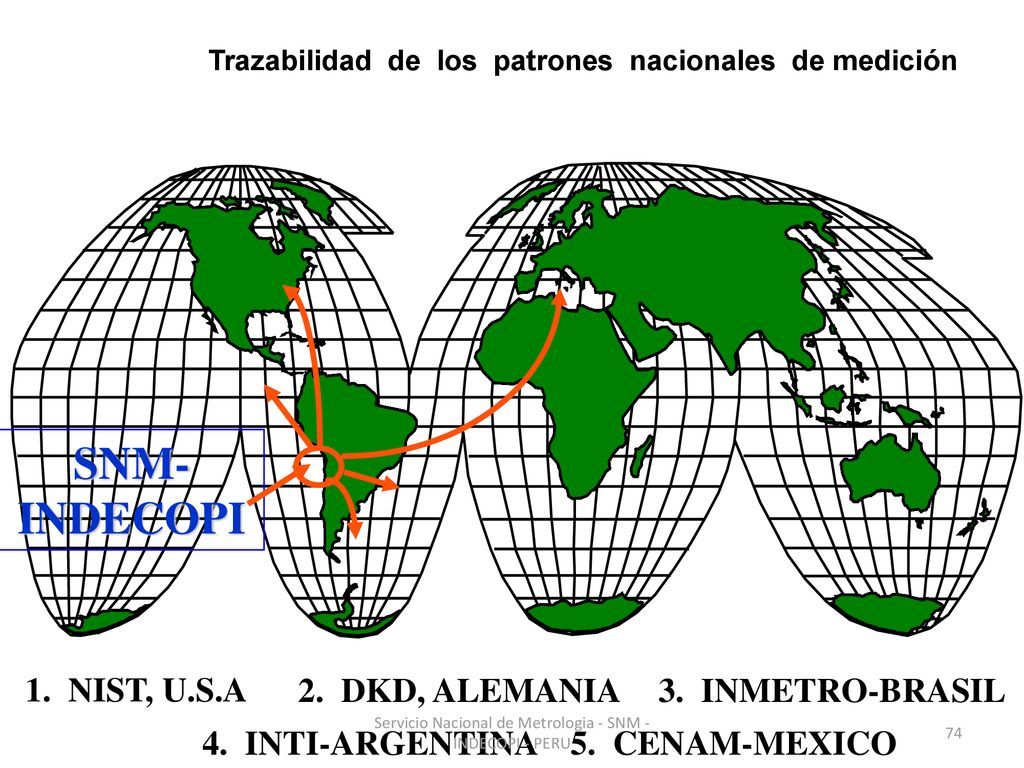

Trazabilidad de los patrones nacionales de medición SNM-INDECOPI 1. NIST, U.S.A 2. DKD, ALEMANIA 3. INMETRO-BRASIL 4. INTI-ARGENTINA Servicio Nacional de Metrologia - SNM - INDECOPI - PERU 5. CENAM-MEXICO

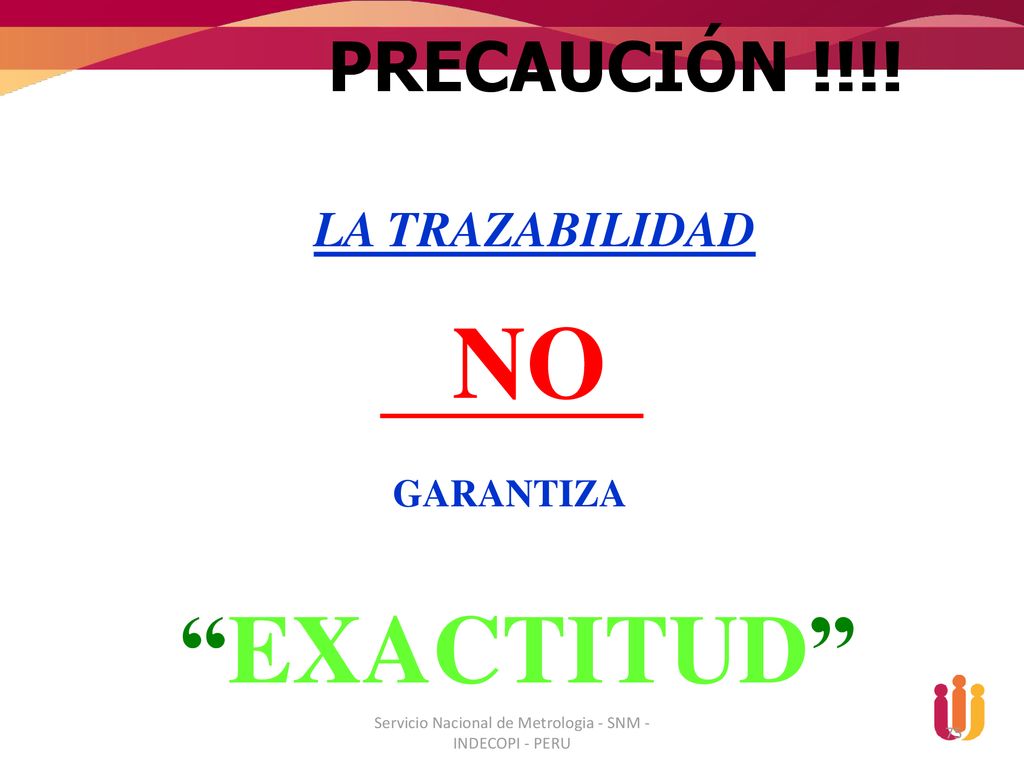

PRECAUCIÓN !!!! LA TRAZABILIDAD NO GARANTIZA “EXACTITUD” Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

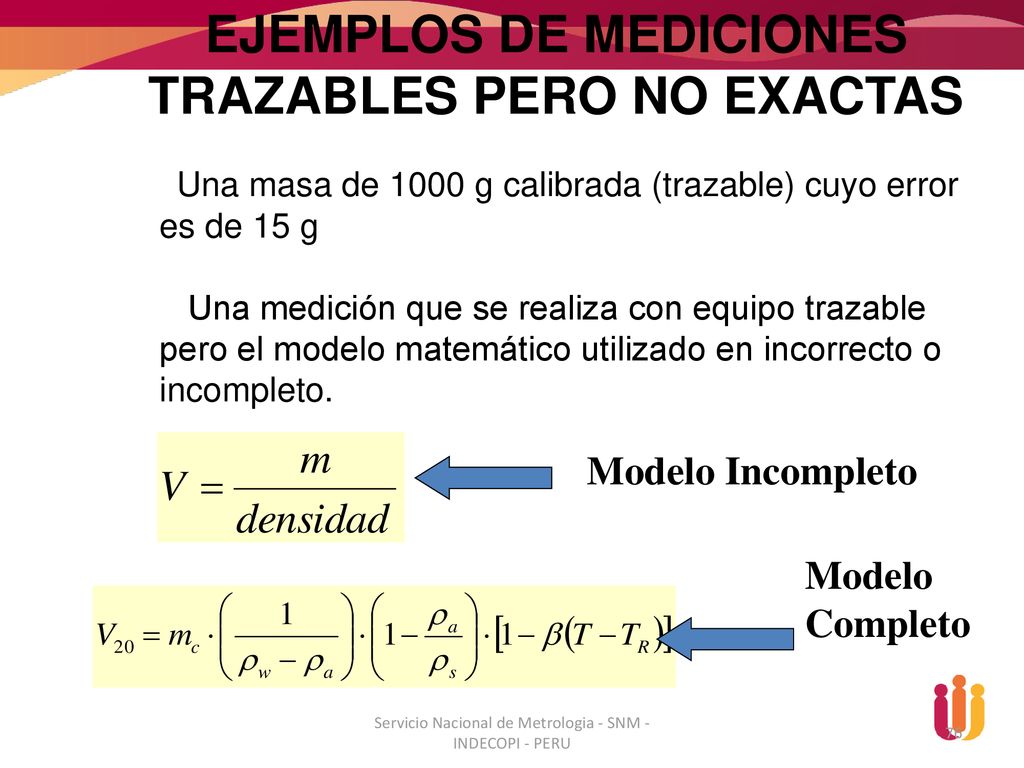

EJEMPLOS DE MEDICIONES TRAZABLES PERO NO EXACTAS
Una masa de 1000 g calibrada (trazable) cuyo error es de 15 g Una medición que se realiza con equipo trazable pero el modelo matemático utilizado en incorrecto o incompleto. Modelo Incompleto Modelo Completo Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

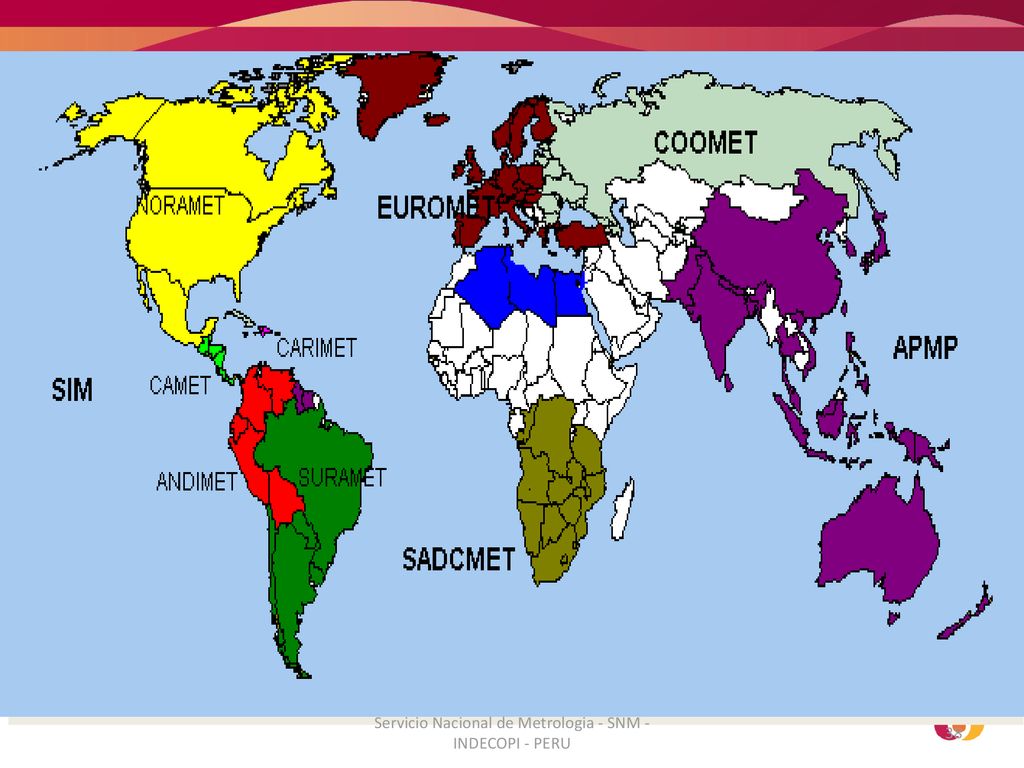

BIPM CIPM KC APMP EUROMET ANDIMET SIM SADCMET COOMET RMO KC Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

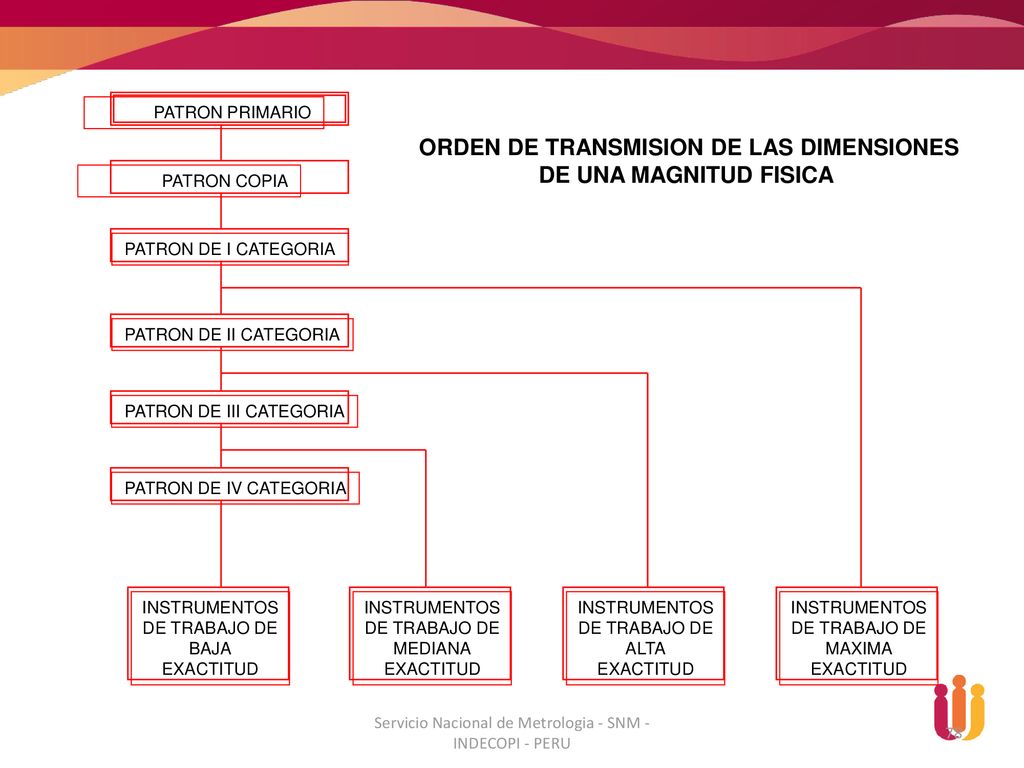

ORDEN DE TRANSMISION DE LAS DIMENSIONES
PATRON PRIMARIO PATRON COPIA PATRON DE I CATEGORIA PATRON DE II CATEGORIA PATRON DE III CATEGORIA PATRON DE IV CATEGORIA INSTRUMENTOS DE TRABAJO DE BAJA EXACTITUD MEDIANA ALTA MAXIMA ORDEN DE TRANSMISION DE LAS DIMENSIONES DE UNA MAGNITUD FISICA Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

TRAZABILIDAD NACIONAL

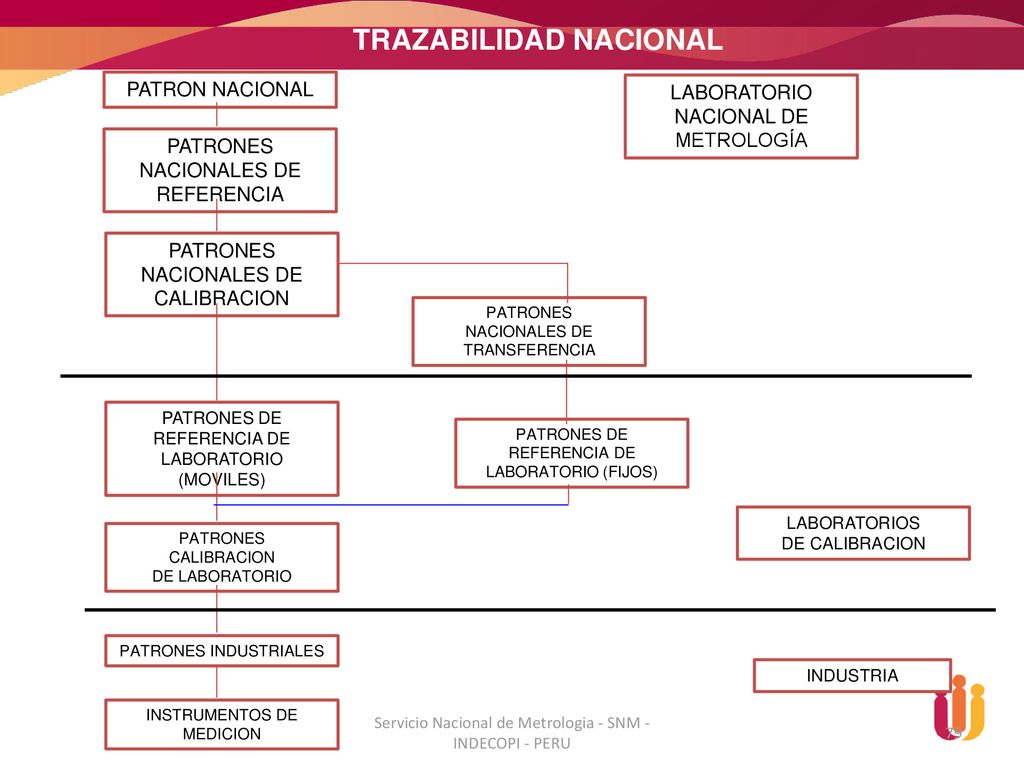

PATRON NACIONAL PATRONES NACIONALES DE REFERENCIA CALIBRACION PATRONES DE REFERENCIA DE LABORATORIO (MOVILES) DE LABORATORIO PATRONES INDUSTRIALES INSTRUMENTOS DE MEDICION TRANSFERENCIA LABORATORIO NACIONAL DE METROLOGÍA LABORATORIOS DE CALIBRACION INDUSTRIA LABORATORIO (FIJOS) Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

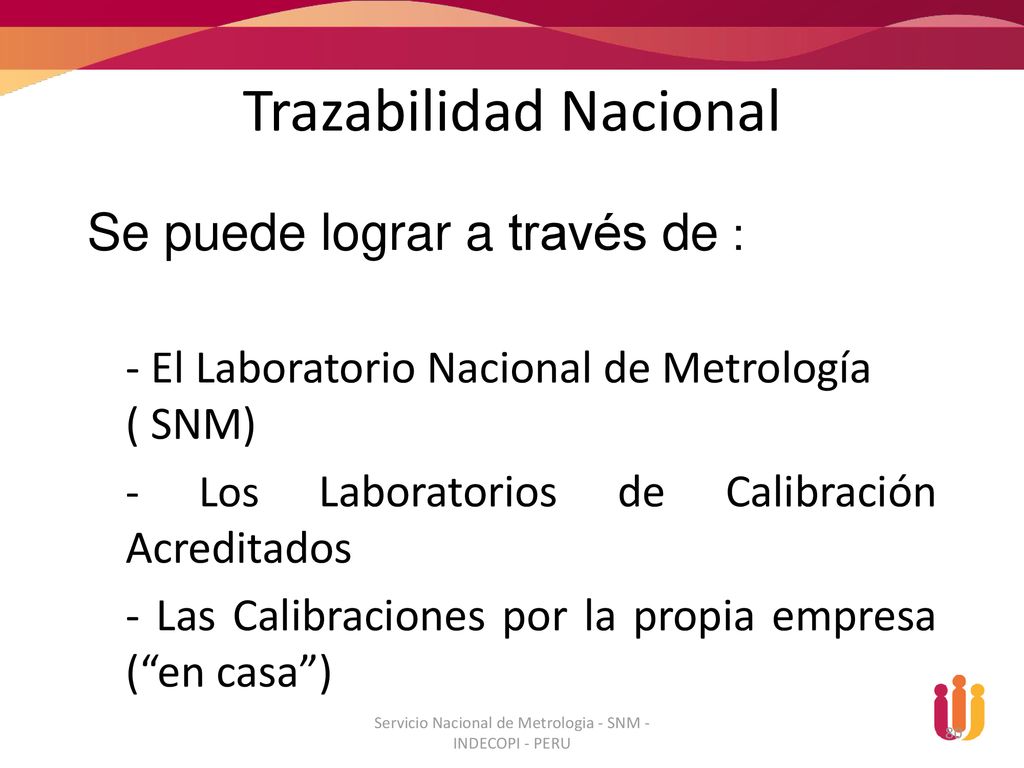

Trazabilidad Nacional
Se puede lograr a través de : - El Laboratorio Nacional de Metrología ( SNM) - Los Laboratorios de Calibración Acreditados - Las Calibraciones por la propia empresa (“en casa”) Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Error y exactitud Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

…UNA POBRE PRECISION (USUALMENTE) SIGNIFICA UNA POBRE EXACTITUD Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

…UNA BUENA PRECISIÓN NO SIGNIFICA NECESARIAMENTE UNA BUENA EXACTITUD Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

…UNA BUENA EXACTITUD SIGNIFICA BUENA PRECISIÓN Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

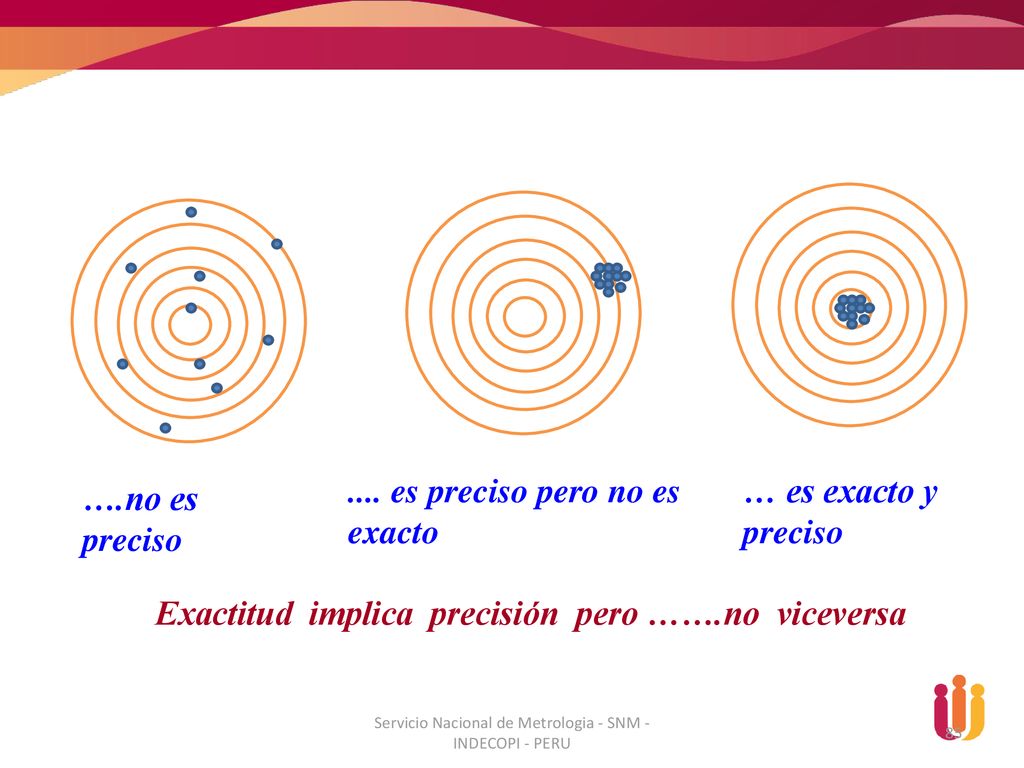

Exactitud implica precisión pero …….no viceversa ….no es preciso .... es preciso pero no es exacto … es exacto y preciso Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

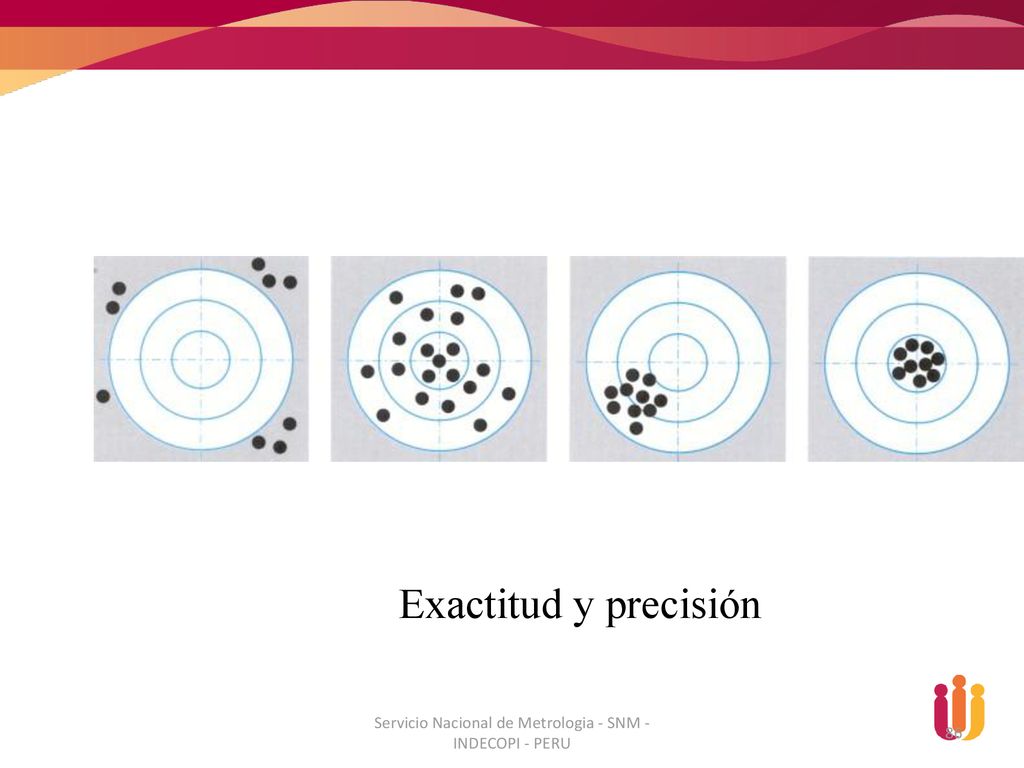

Exactitud y precisión Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

VERIFICACIÓN Ó CALIBRACIÓN Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

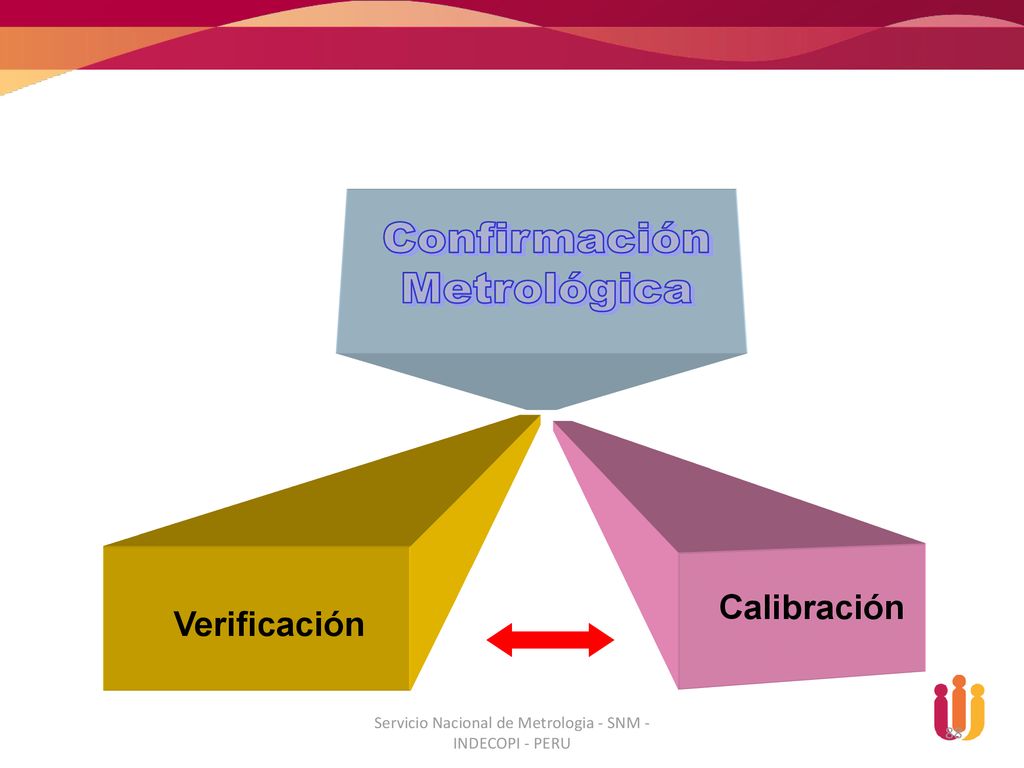

Calibración Confirmación Metrológica Verificación Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

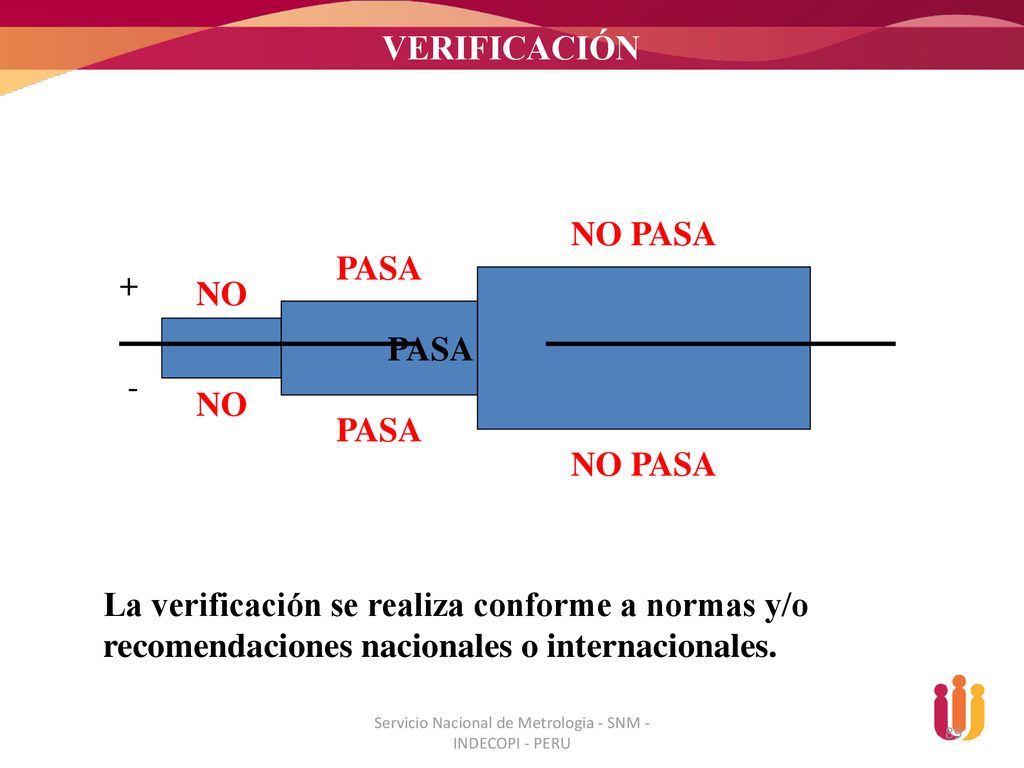

VERIFICACIÓN PASA NO NO PASA + - La verificación se realiza conforme a normas y/o recomendaciones nacionales o internacionales. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

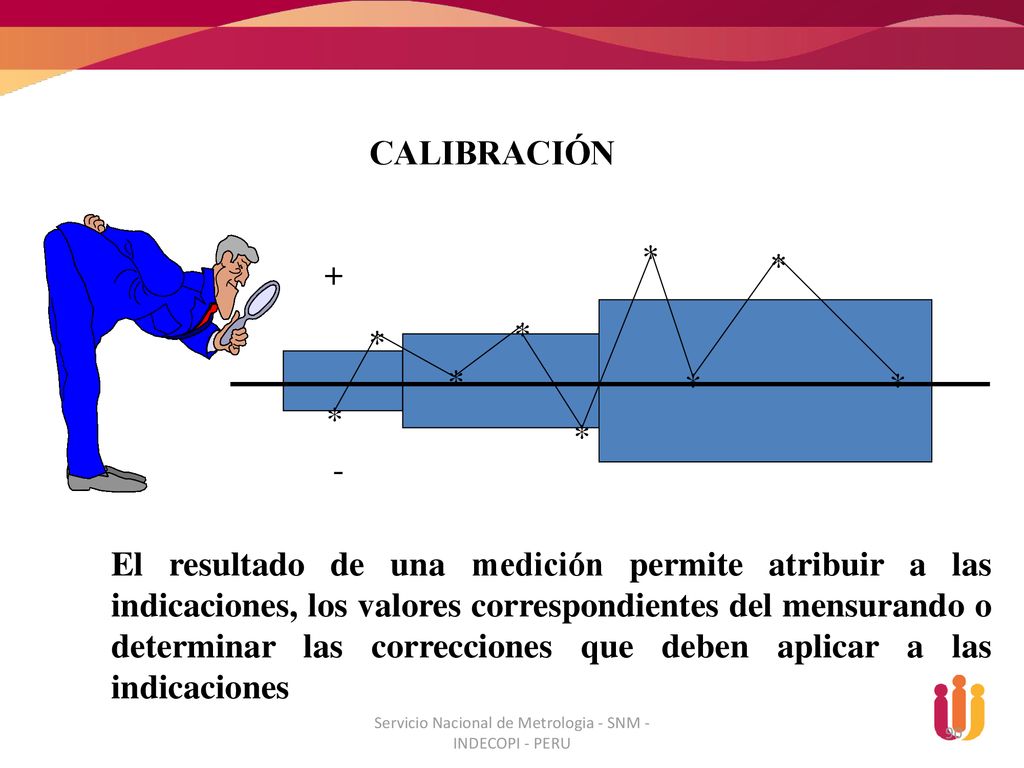

CALIBRACIÓN * + - El resultado de una medición permite atribuir a las indicaciones, los valores correspondientes del mensurando o determinar las correcciones que deben aplicar a las indicaciones Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

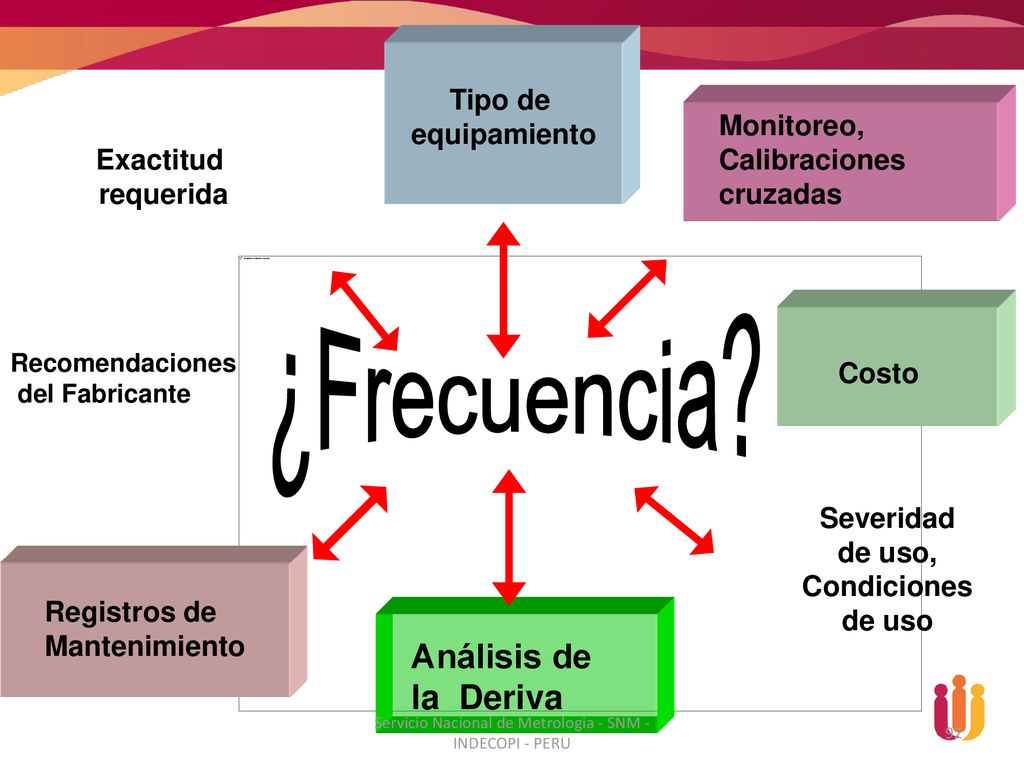

Frecuencia de Calibración

Análisis de la Deriva Severidad de uso, Condiciones de uso Monitoreo, Calibraciones cruzadas ¿Frecuencia? Recomendaciones del Fabricante Tipo de equipamiento Exactitud requerida Costo Registros de Mantenimiento Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

El Sistema Internacional de Unidades de Medida

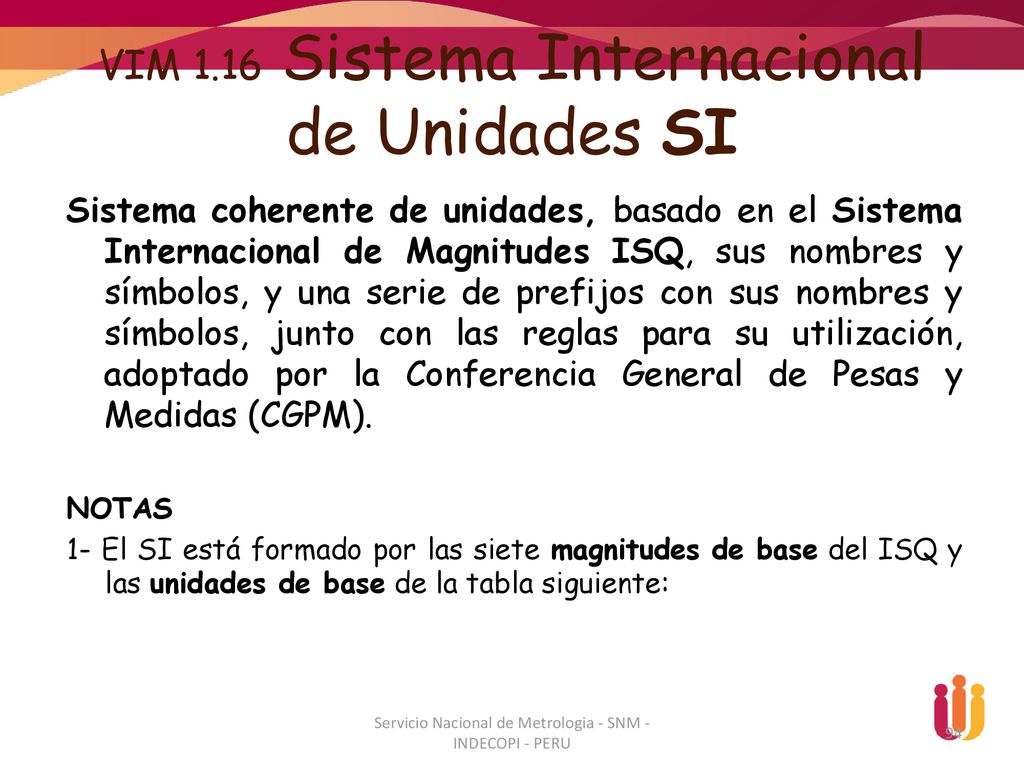

VIM 1.16 Sistema Internacional de Unidades SI
Sistema coherente de unidades, basado en el Sistema Internacional de Magnitudes ISQ, sus nombres y símbolos, y una serie de prefijos con sus nombres y símbolos, junto con las reglas para su utilización, adoptado por la Conferencia General de Pesas y Medidas (CGPM). NOTAS 1- El SI está formado por las siete magnitudes de base del ISQ y las unidades de base de la tabla siguiente: Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

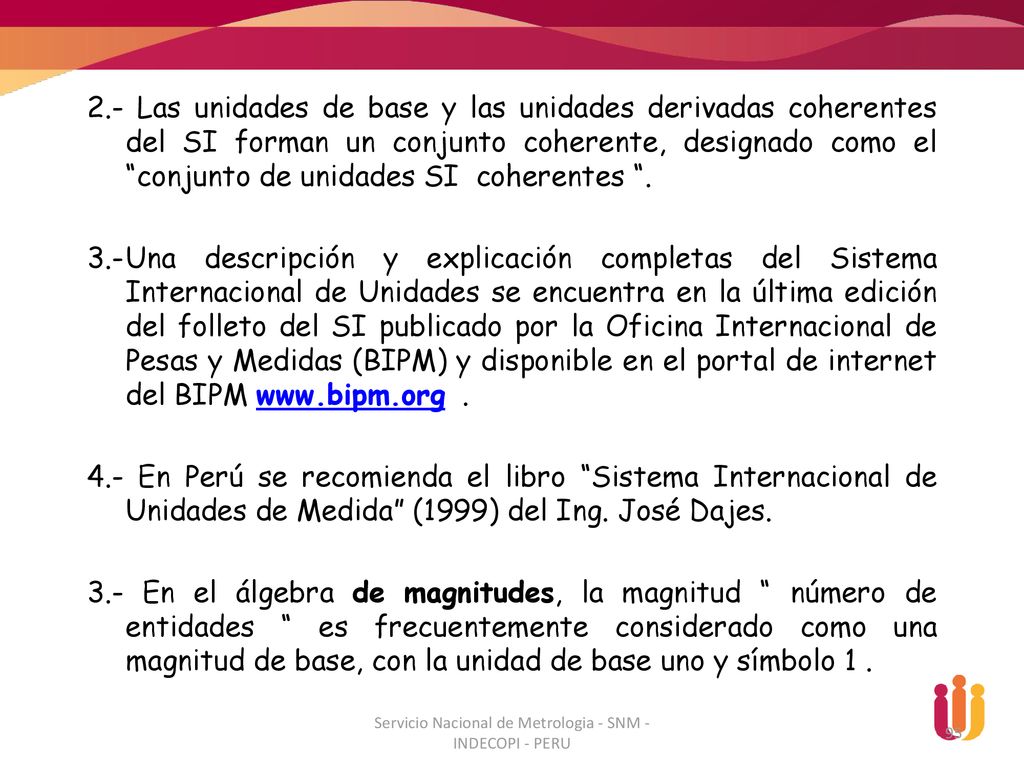

2.- Las unidades de base y las unidades derivadas coherentes del SI forman un conjunto coherente, designado como el “conjunto de unidades SI coherentes “. 3.- Una descripción y explicación completas del Sistema Internacional de Unidades se encuentra en la última edición del folleto del SI publicado por la Oficina Internacional de Pesas y Medidas (BIPM) y disponible en el portal de internet del BIPM . 4.- En Perú se recomienda el libro “Sistema Internacional de Unidades de Medida” (1999) del Ing. José Dajes. 3.- En el álgebra de magnitudes, la magnitud “ número de entidades “ es frecuentemente considerado como una magnitud de base, con la unidad de base uno y símbolo 1 . Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

EL SISTEMA INTERNACIONAL DE UNIDADES DEL PERU 1982 Mediante la ley promulgada el 31 de diciembre de 1982, se estableció el Sistema Legal de Unidades de Medida del Perú (SLUMP) El SLUMP está constituido por Las unidades del SI, compuesto por unidades de base, derivadas y derivadas adimencionales Múltiplos y submúltiplos decimales de las unidades SI. Unidades de medida que no pertenecen al SI, pero que pueden utilizarse conjuntamente con dicho sistema Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

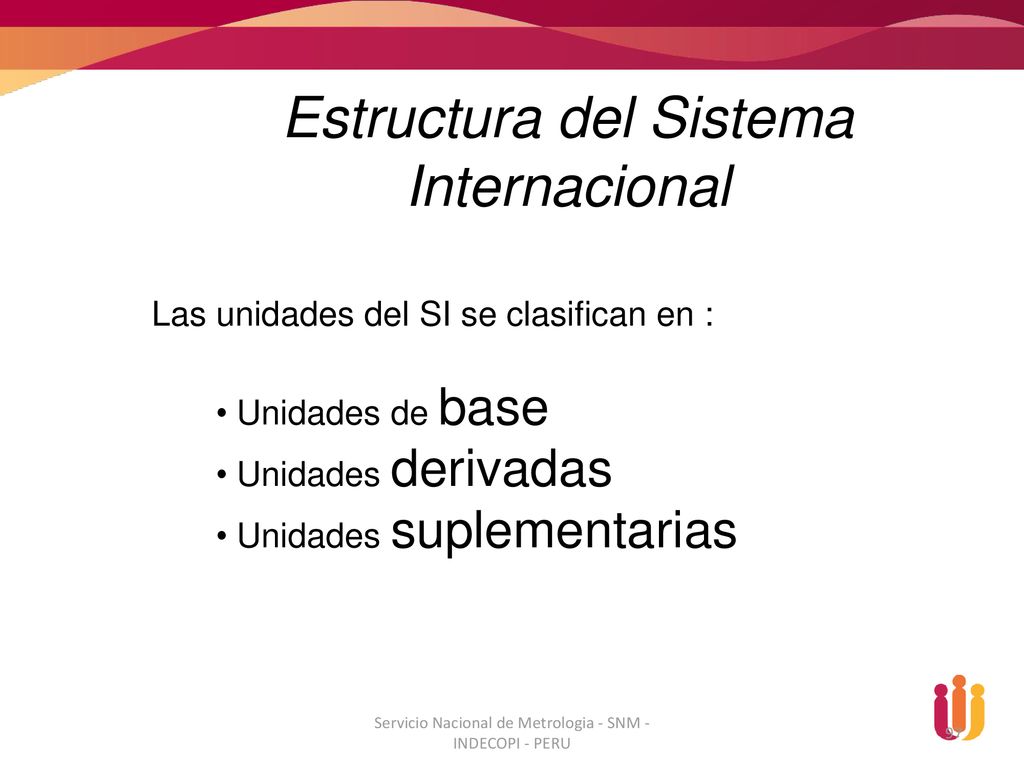

Estructura del Sistema Internacional
Las unidades del SI se clasifican en : Unidades de base Unidades derivadas Unidades suplementarias Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

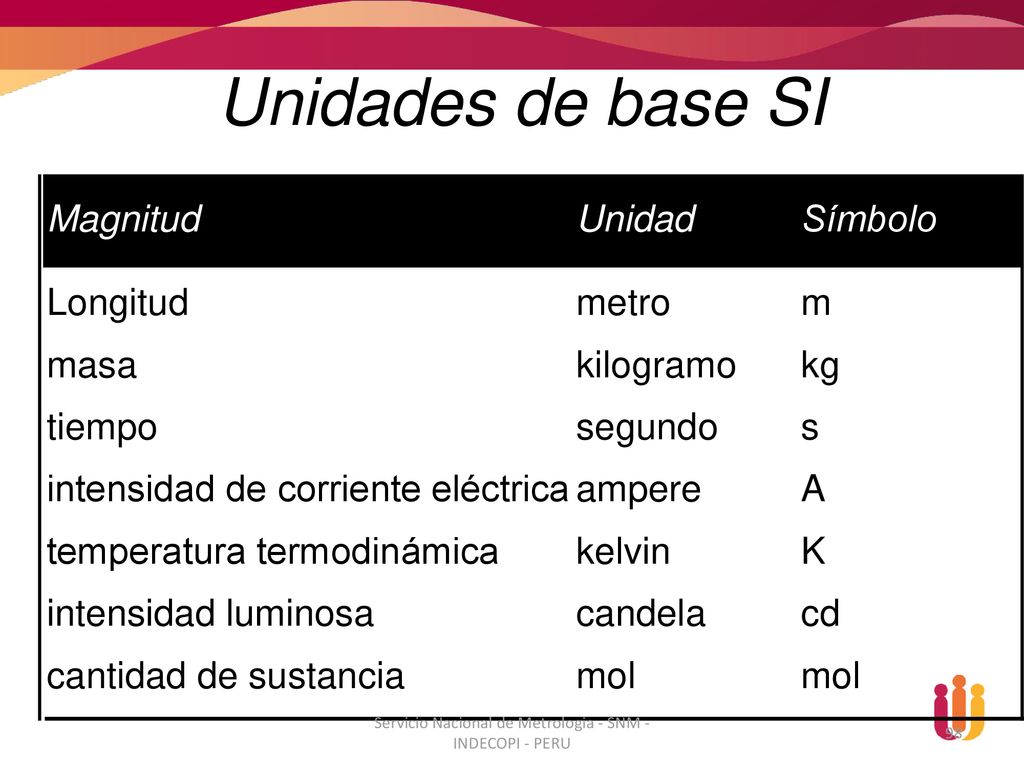

Unidades de base SI Magnitud Unidad Símbolo Longitud metro m masa kilogramo kg tiempo segundo s intensidad de corriente eléctrica ampere A temperatura termodinámica kelvin K intensidad luminosa candela cd cantidad de sustancia mol Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

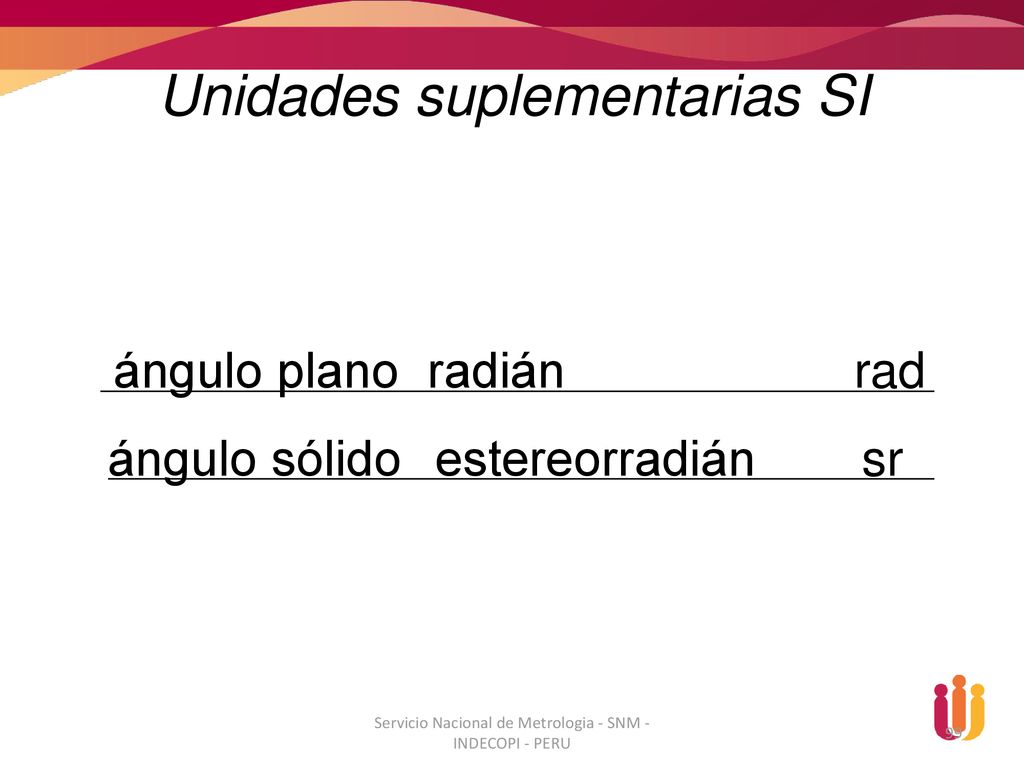

Unidades suplementarias SI
ángulo plano radián rad ángulo sólido estereorradián sr Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Potencia eléctrica, tensión eléct.

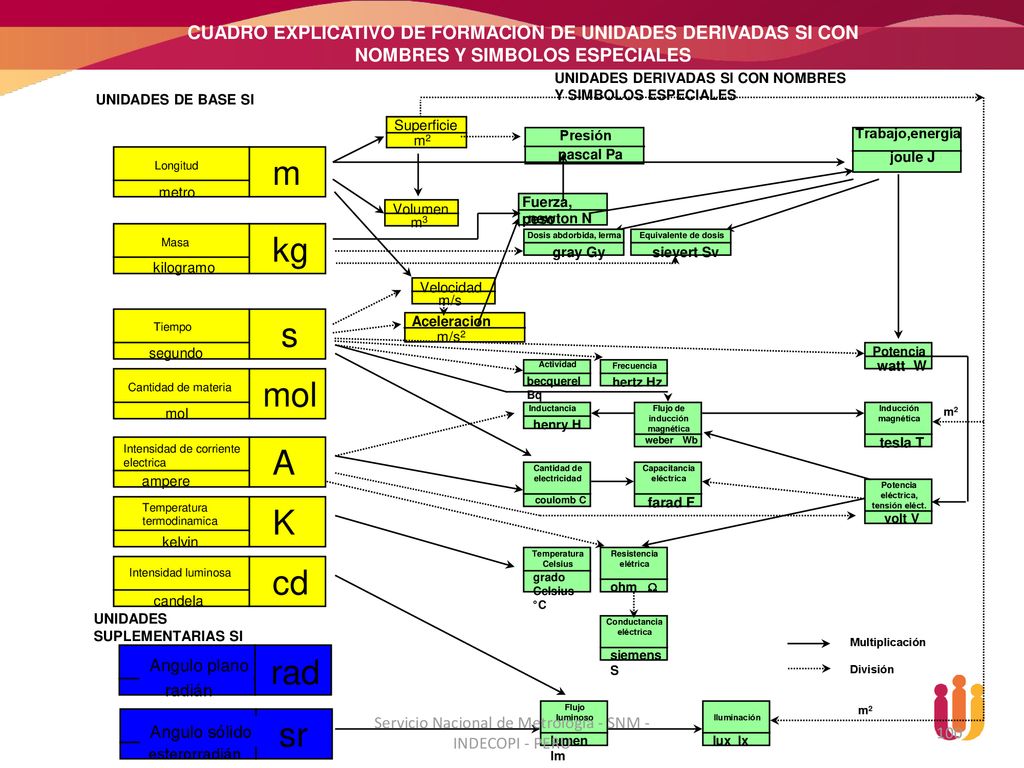

CUADRO EXPLICATIVO DE FORMACION DE UNIDADES DERIVADAS SI CON NOMBRES Y SIMBOLOS ESPECIALES UNIDADES DERIVADAS SI CON NOMBRES Y SIMBOLOS ESPECIALES Longitud metro m Masa kilogramo kg Tiempo segundo s Cantidad de materia mol Intensidad de corriente electrica ampere A Temperatura termodinamica kelvin K Intensidad luminosa candela cd UNIDADES DE BASE SI Superficie m2 Volumen m3 Velocidad m/s Aceleracion m/s2 Fuerza, peso newton N Presión pascal Pa Trabajo,energía joule J Dosis abdorbida, lerma gray Gy Equivalente de dosis sievert Sv Potencia watt W Potencia eléctrica, tensión eléct. volt V Actividad becquerel Bq Frecuencia hertz Hz Inductancia henry H Flujo de inducción magnética weber Wb Cantidad de electricidad coulomb C Capacitancia eléctrica farad F Temperatura Celsius grado Celsius °C Resistencia elétrica ohm  Conductancia siemens S Flujo luminoso lumen lm Iluminación lux lx m2 Multiplicación División Inducción tesla T Angulo sólido esterorradián sr Angulo plano radián rad UNIDADES SUPLEMENTARIAS SI Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Sólo hay una unidad de medida por cada magnitud

No hay que memorizar una infinidad de factores de conversión

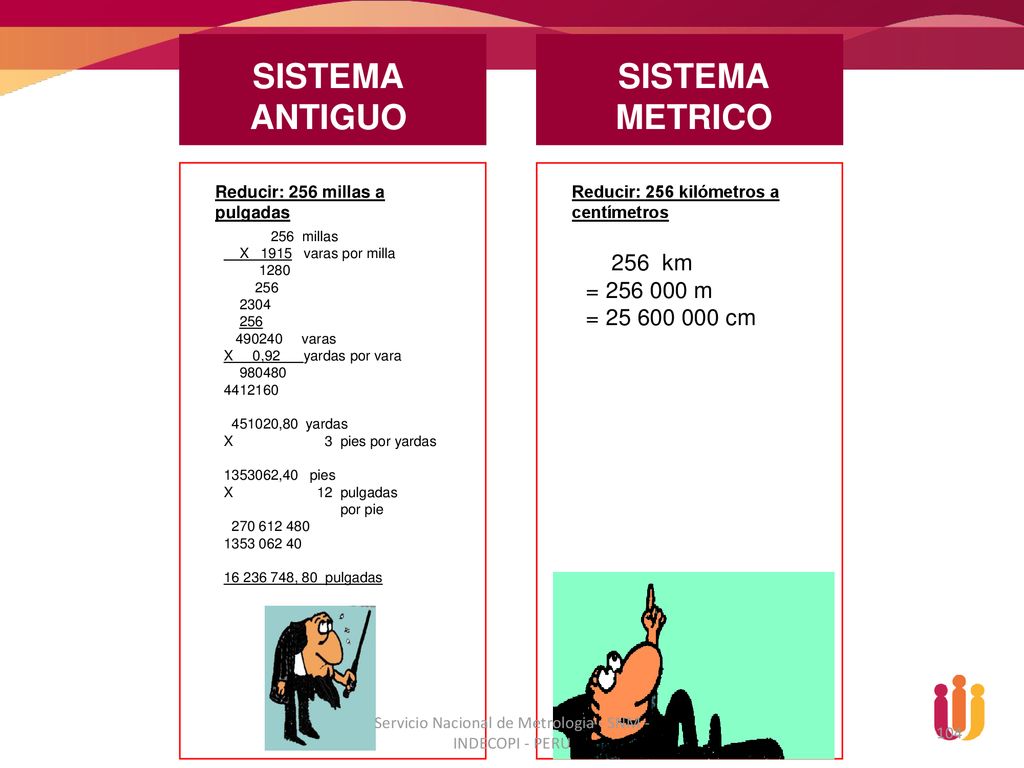

Una milla = 1915 varas. Un HP = 550 libras pie / por segundo. Un pie = 12 pulgadas. Una libra = 16 onzas. Una legua geográfica = 7 420 metros. Un galón US = 3,785 litros. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Ahora sólo hay que memorizar una cifra: 10 ( y sus prefijos)
1 kg = 103 gramos 1 Mm = 106 metros 1 cm = 10-2 metros 1 mm = metros Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

256 millas X varas por milla 1280 256 2304 varas X 0, yardas por vara 980480 451020,80 yardas X pies por yardas ,40 pies X pulgadas por pie , 80 pulgadas SISTEMA ANTIGUO METRICO Reducir: 256 millas a pulgadas Reducir: 256 kilómetros a centímetros 256 km = m = cm Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Es decir que sus unidades derivadas resultan de la combinación algebraica de las unidades de base y las suplementarias, m/s. Por ejemplo: velocidad : longitud entre tiempo: Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

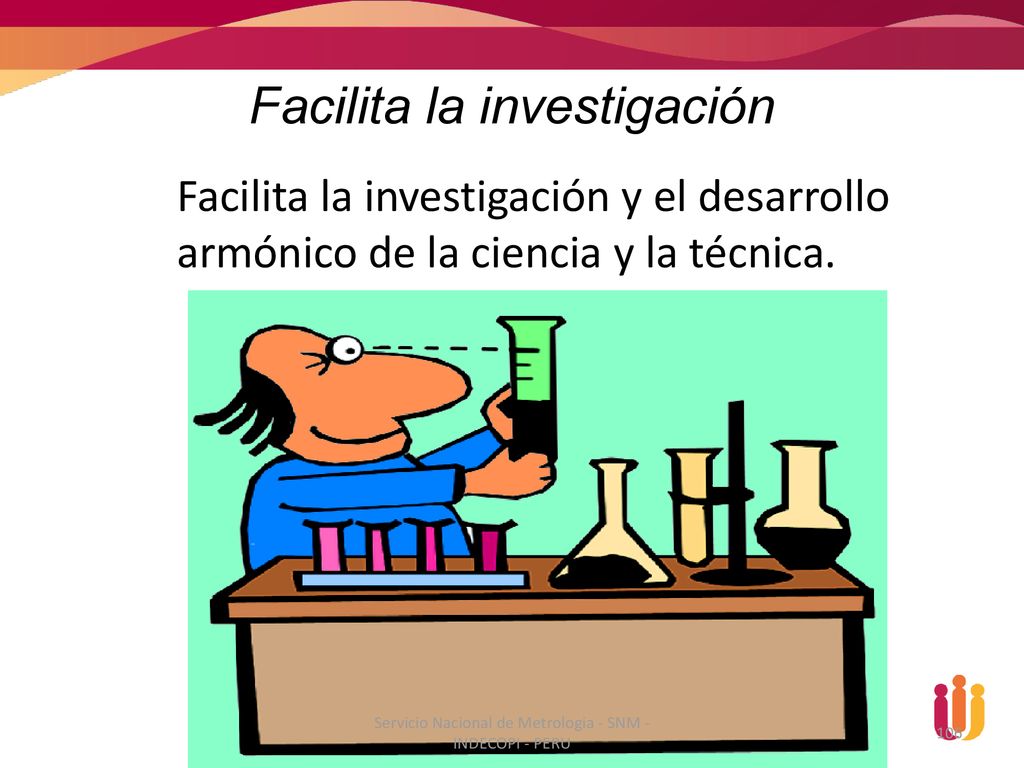

Facilita la investigación
Facilita la investigación y el desarrollo armónico de la ciencia y la técnica. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Ventaja educativa Racionaliza, sistematiza y simplifica el proceso de educación, porque es más fácil de enseñar, aprender y recordar que cualquier otro sistema de unidades de medida. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Facilita la contabilidad
Facilita la contabilidad y el control, produciéndose así una reducción en el desperdicio de los recursos. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Facilita las transacciones comerciales

De fácil entendimiento
55 kg Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

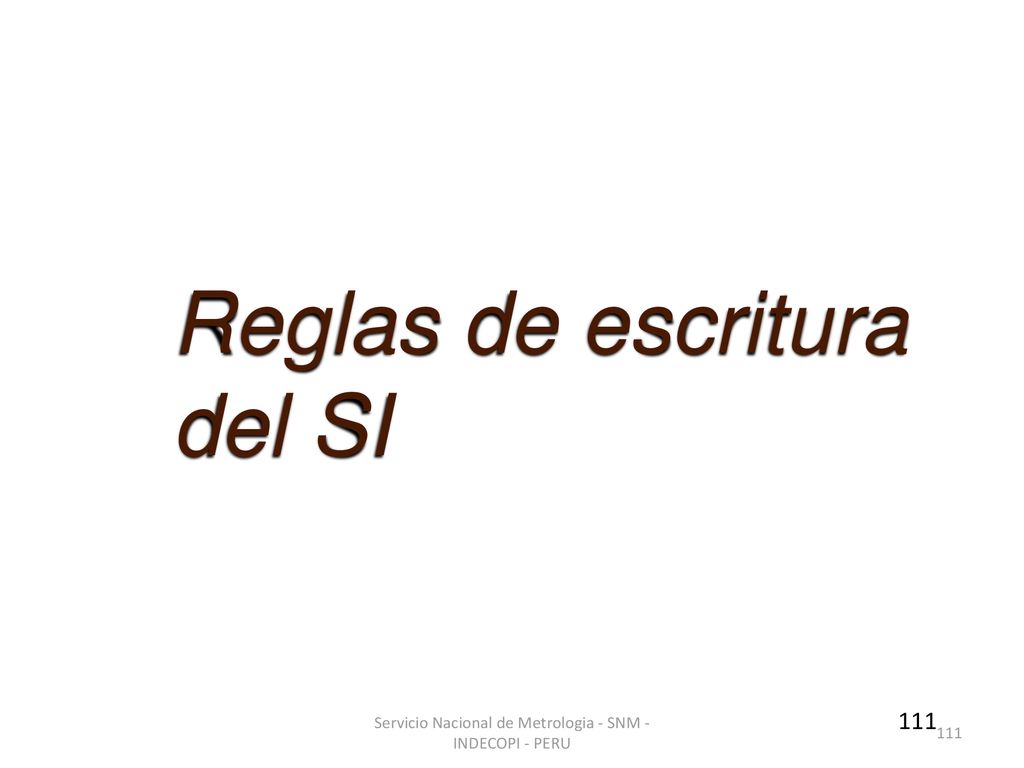

Reglas de escritura del SI 111 Servicio Nacional de Metrologia - SNM - INDECOPI - PERU 111

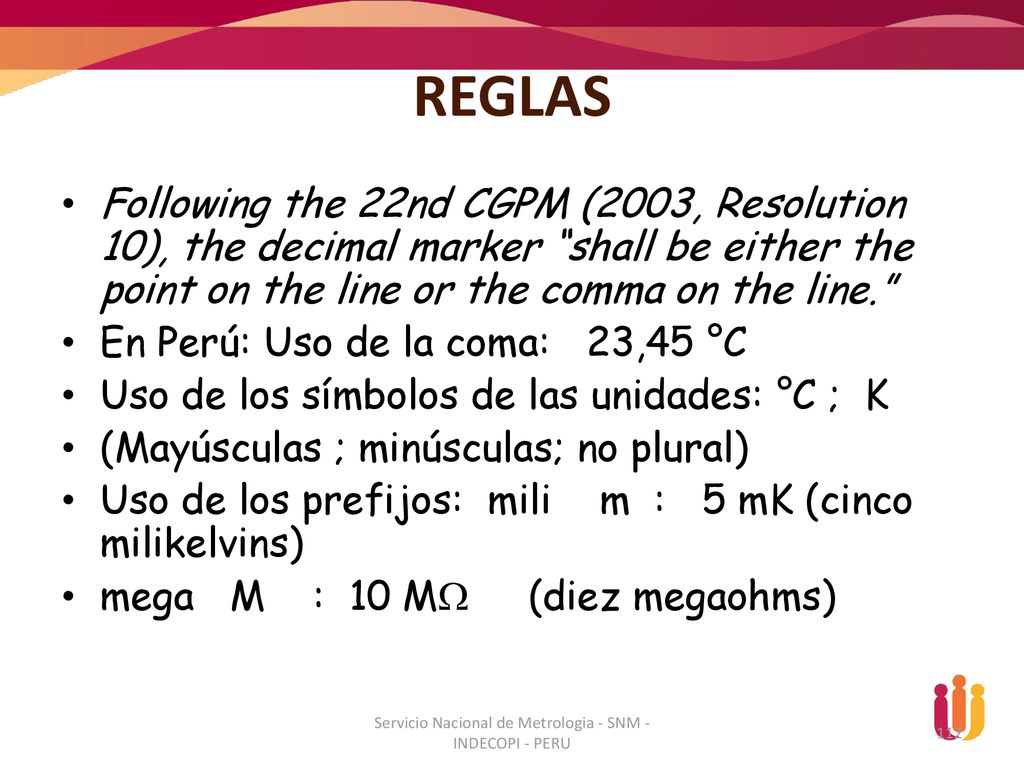

REGLAS Following the 22nd CGPM (2003, Resolution 10), the decimal marker “shall be either the point on the line or the comma on the line.” En Perú: Uso de la coma: 23,45 °C Uso de los símbolos de las unidades: °C ; K (Mayúsculas ; minúsculas; no plural) Uso de los prefijos: mili m : 5 mK (cinco milikelvins) mega M : 10 MW (diez megaohms) Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

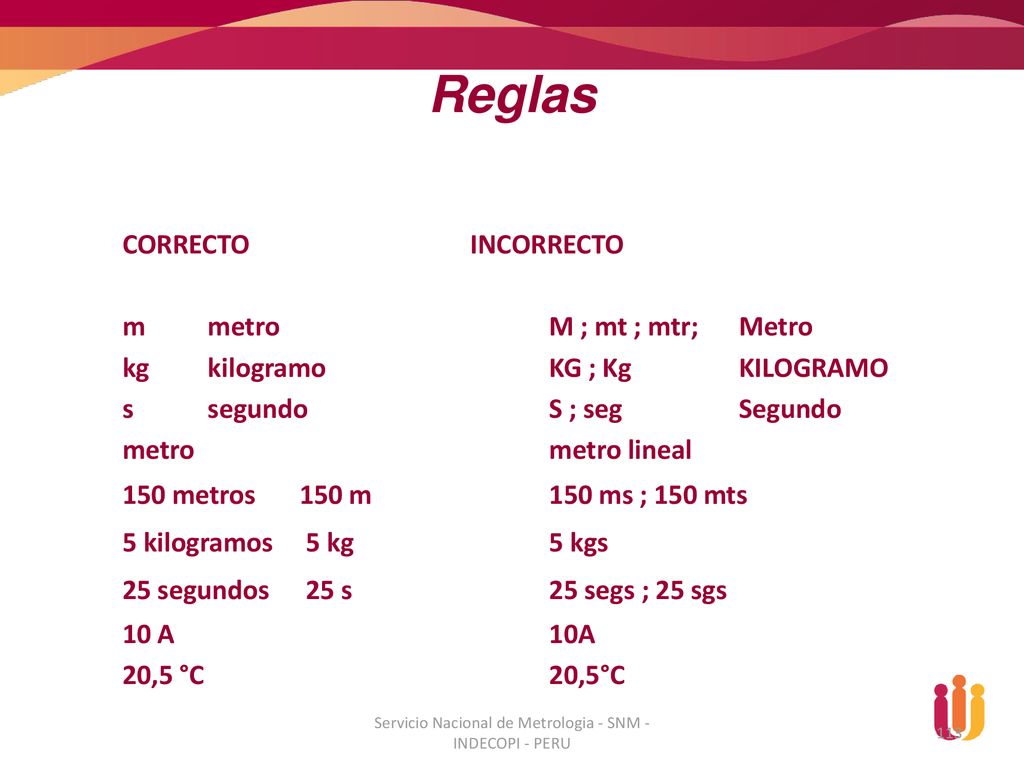

Reglas CORRECTO INCORRECTO m metro M ; mt ; mtr; Metro kg kilogramo KG ; Kg KILOGRAMO s segundo S ; seg Segundo metro metro lineal 150 metros 150 m ms ; 150 mts 5 kilogramos 5 kg 5 kgs 25 segundos 25 s 25 segs ; 25 sgs 10 A A 20,5 °C ,5°C Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

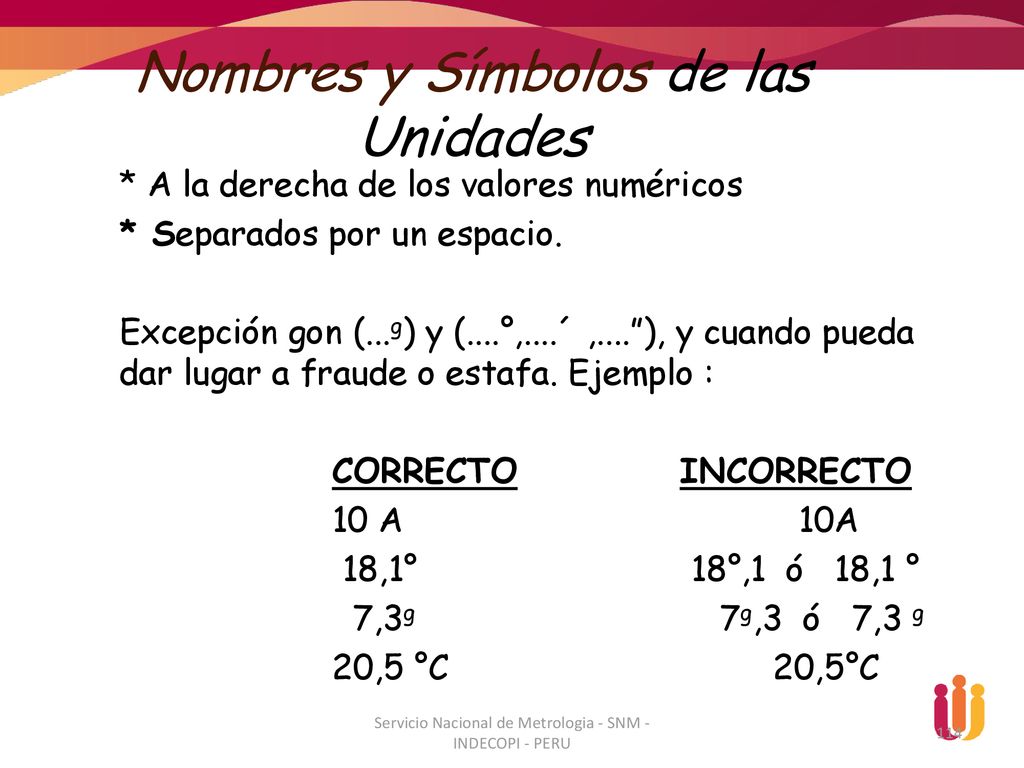

Nombres y Símbolos de las Unidades
* A la derecha de los valores numéricos * Separados por un espacio. Excepción gon (...g) y (....°,....´ ,....”), y cuando pueda dar lugar a fraude o estafa. Ejemplo : CORRECTO INCORRECTO 10 A A 18,1° °,1 ó 18,1 ° 7,3g g,3 ó 7,3 g 20,5 °C ,5°C Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Nombres de las Unidades
No calificativos arbitrarios e incorrectos CORRECTO INCORRECTO metro cuadrado metro superficial metro cúbico metro volumétrico presión absoluta en kilopascales kilopascales absolutos Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

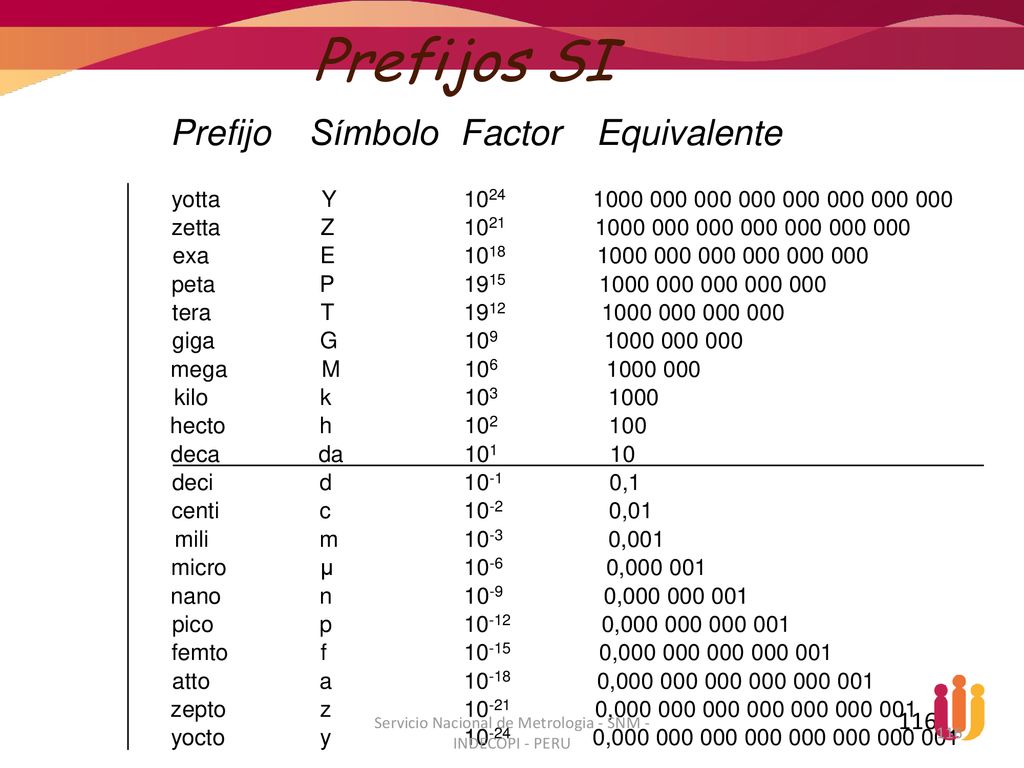

Prefijos SI Prefijo Símbolo Factor Equivalente yotta Y 1024 zetta Z 1021 exa E 1018 peta P 1915 tera T 1912 giga G 109 mega M 106 kilo k 103 1000 hecto h 102 100 Submúltiplos y múltiplos deca da 101 10 deci d 10-1 0,1 centi c 10-2 0,01 mili m 10-3 0,001 micro 10-6 0, nano n 10-9 0, pico p 10-12 0, femto f 10-15 0, atto a 10-18 0, zepto z 10-21 0, 116 Servicio Nacional de Metrologia - SNM - INDECOPI - PERU yocto y 10-24 0,

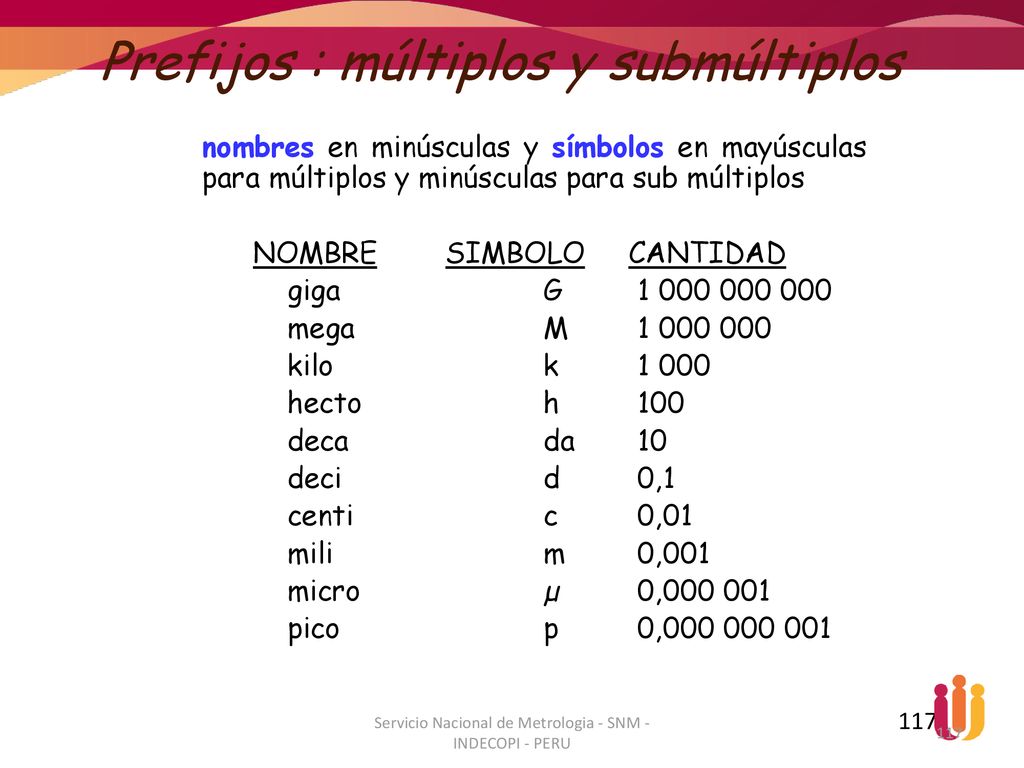

Prefijos : múltiplos y submúltiplos
nombres en minúsculas y símbolos en mayúsculas para múltiplos y minúsculas para sub múltiplos NOMBRE SIMBOLO CANTIDAD giga G mega M kilo k hecto h 100 deca da 10 deci d 0,1 centi c 0,01 mili m 0,001 micro µ 0, pico p 0, 117 Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

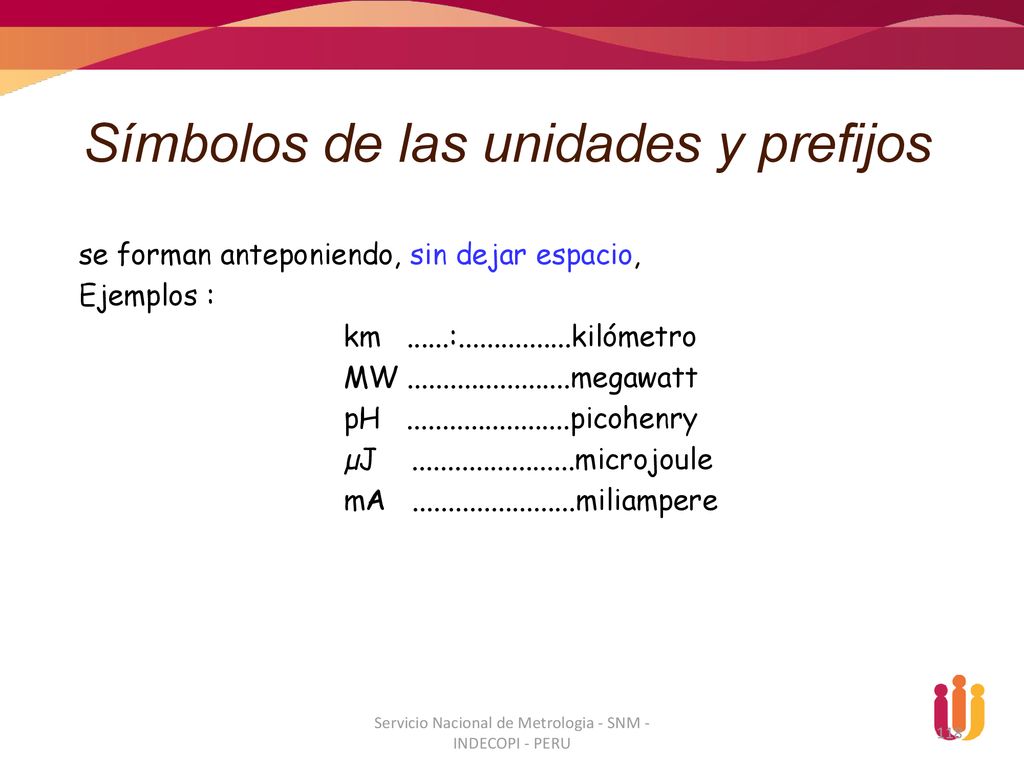

Símbolos de las unidades y prefijos
se forman anteponiendo, sin dejar espacio, Ejemplos : km : kilómetro MW megawatt pH picohenry µJ microjoule mA miliampere Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Símbolos de las unidades y prefijos

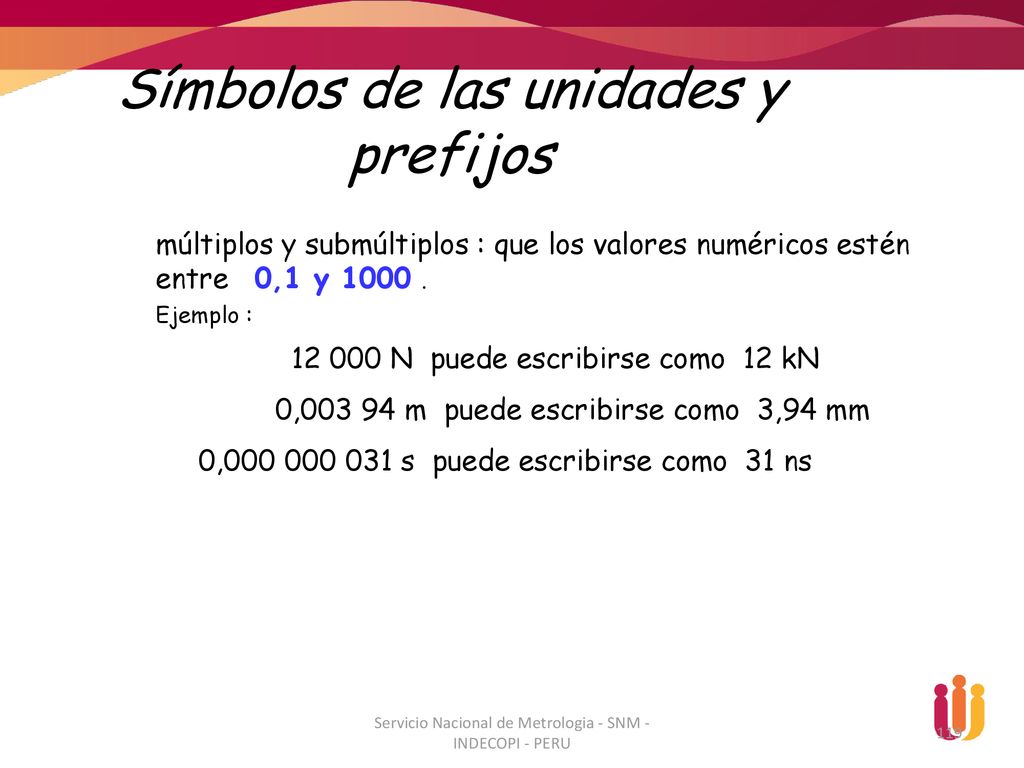

múltiplos y submúltiplos : que los valores numéricos estén entre 0,1 y Ejemplo : N puede escribirse como 12 kN 0, m puede escribirse como 3,94 mm 0, s puede escribirse como 31 ns Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

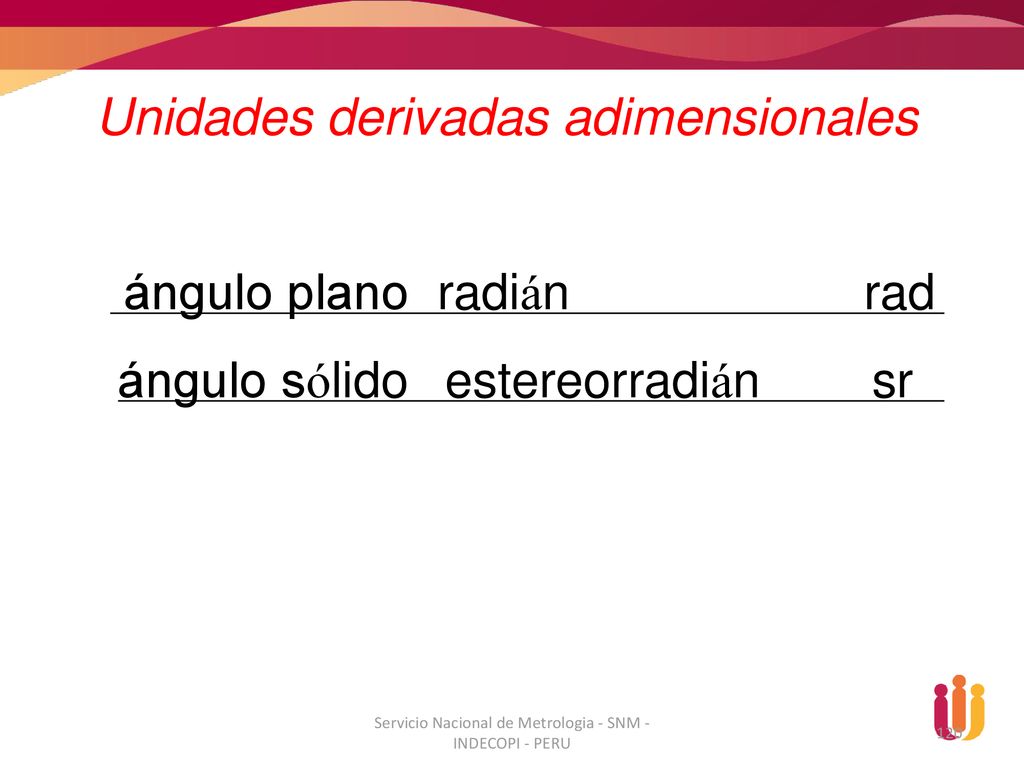

Unidades derivadas adimensionales
ángulo plano radián rad ángulo sólido estereorradián sr Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

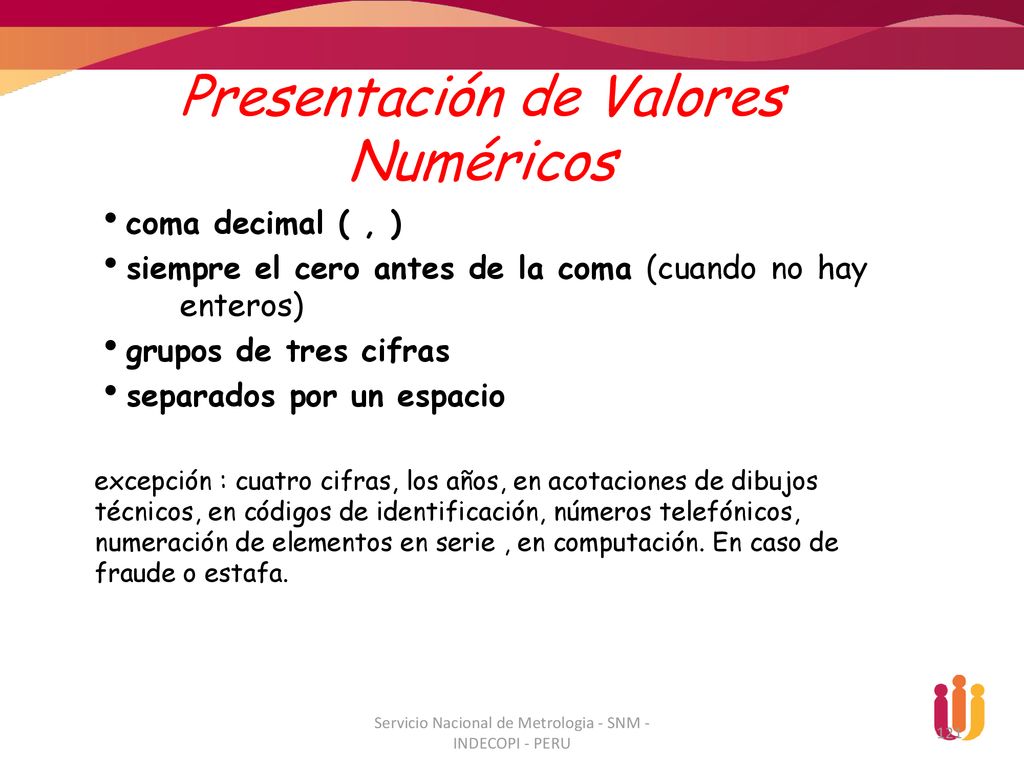

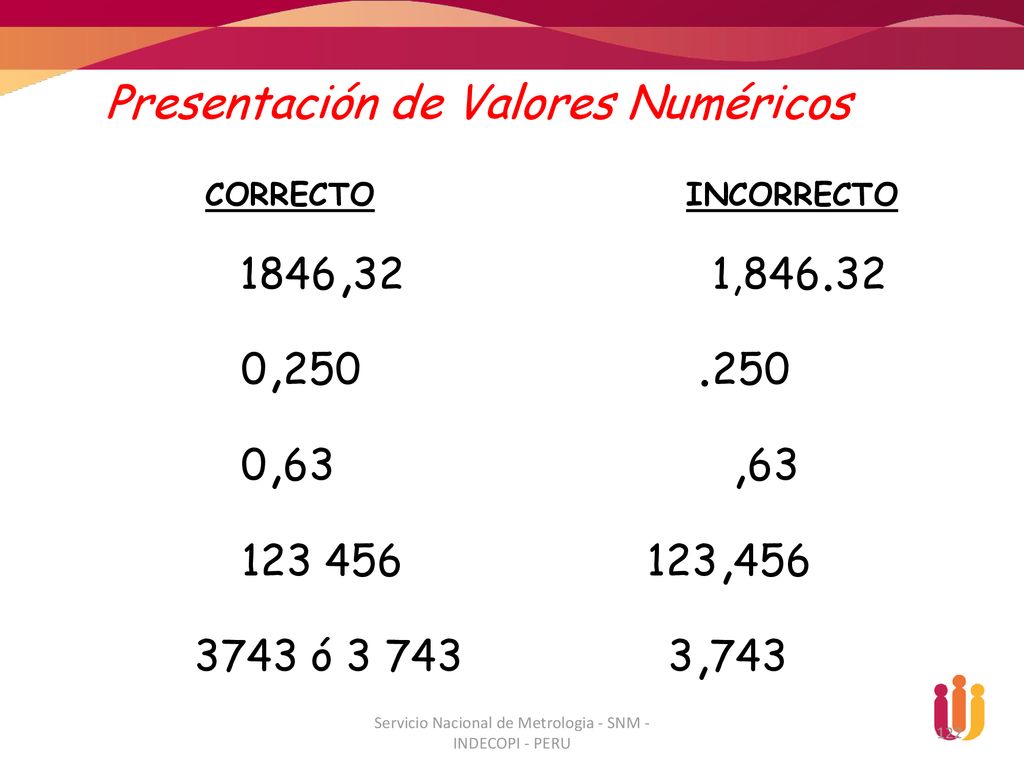

Presentación de Valores Numéricos
coma decimal ( , ) siempre el cero antes de la coma (cuando no hay enteros) grupos de tres cifras separados por un espacio excepción : cuatro cifras, los años, en acotaciones de dibujos técnicos, en códigos de identificación, números telefónicos, numeración de elementos en serie , en computación. En caso de fraude o estafa. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Presentación de Valores Numéricos
CORRECTO INCORRECTO 1846, ,846.32 0, 0, ,63 ,456 3743 ó ,743 Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Representación numérica de fechas

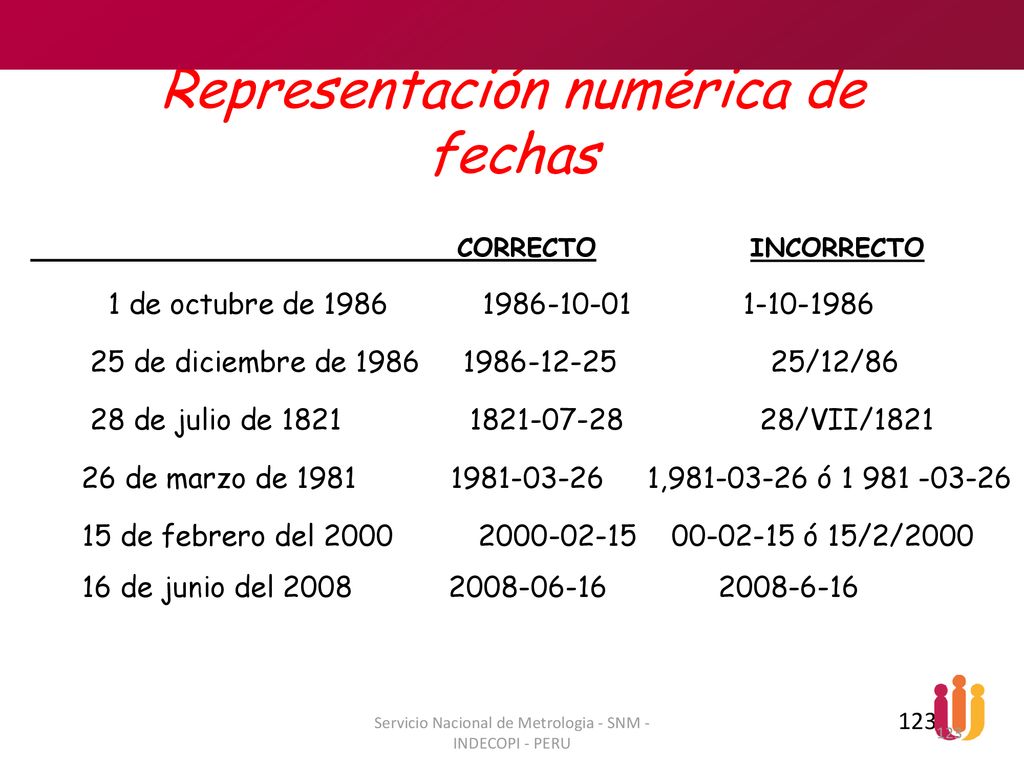

CORRECTO INCORRECTO 1 de octubre de 25 de diciembre de /12/86 28 de julio de /VII/1821 26 de marzo de , ó 15 de febrero del ó 15/2/2000 16 de junio del 123 Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

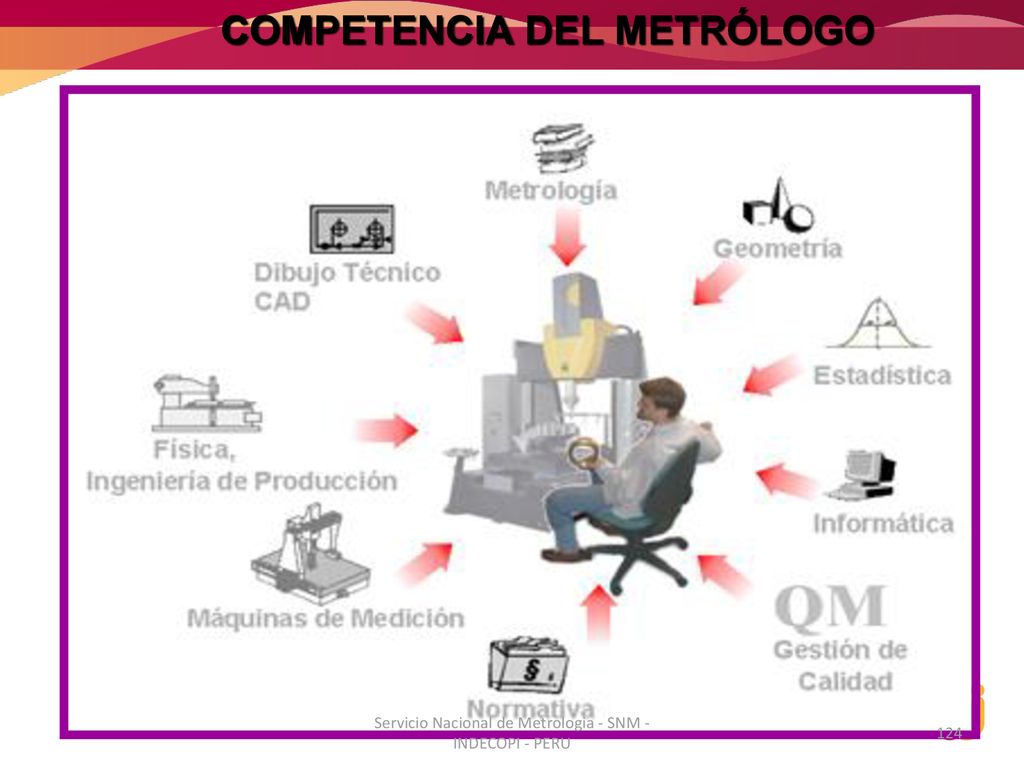

COMPETENCIA DEL METRÓLOGO
