EQUIPO DE TRABAJO Camilo Andres Novoa Sanguino Carlos Castro Castilla Juan Esteban Mojica Vargas Diomar Trillos Martinez

Presentación del tema: "EQUIPO DE TRABAJO Camilo Andres Novoa Sanguino Carlos Castro Castilla Juan Esteban Mojica Vargas Diomar Trillos Martinez"— Transcripción de la presentación:

1

2 EQUIPO DE TRABAJO Camilo Andres Novoa Sanguino 181596 Carlos Castro Castilla 181472 Juan Esteban Mojica Vargas 172319 Diomar Trillos Martinez 181635

3 TALADRADRO

4 Historia - Taladro de mano, siglo 19. -Taladro manual con hilo, antes de Cristo. -Taladro Berbiquí.

5 Definición Se denomina taladradora o taladro a la máquina o herramienta con la que se mecanizan la mayoría de los agujeros que se hacen a las piezas en los talleres mecánicos. Destacan estas máquinas por la sencillez de su manejo. Se llama taladrar a la operación de mecanizado que tiene por objeto producir agujeros cilíndricos en una pieza cualquiera, utilizando como herramienta una broca.

6 Partes

7 Tipos de taladros

8 Tipos de máquinas taladradoras Taladradoras Sensitivas. Taladradoras de Columnas. Taladradoras Radiales. Taladradora de Husillos Múltiples. Centros de Mecanizado CNC.

9 Funcionamiento Esta máquina consiste en un husillo que imparte movimiento rotatorio a la herramienta de taladrar (broca), un mecanismo para alimentar la herramienta al material y un pedestal. Consiste en producir un agujero en una pieza de trabajo El funcionamiento del motor consiste en el impulso del husillo por medio de un par de poleas de 5 tiempos que corren alrededor de una cinta la cual es altamente resistente.

10 OPERACIONES DE TALADRADO

11 Refrigeración y lubricación en el taladrado El taladrado requiere buena refrigeración y lubricación, en primer lugar porque los filos de la broca trabajan dentro del taladro y no es fácil la evacuación del calor producido y es tanto más difícil cuanto más profundo es el orificio. Por otra parte también la lubricación es necesaria para facilitar la salida de las virutas por las ranuras de la broca y la superficie del agujero. Los refrigerantes-lubricantes a emplear en el taladro Aceros duros: Trementina. Petróleo. Aceites solubles. Aceros dulces: Aceites solubles. Fundición de hierro: En seco. Aluminio: Agua de sosa. Latón: En seco.

12 Operaciones relacionadas con el taladrado a)Escariado. b)Roscado interior. c)Abocardado. d)Avellanado. e)Centrado. f)Refrenteado.

13 Escariado

14 Roscado Interior

15 Abocardado

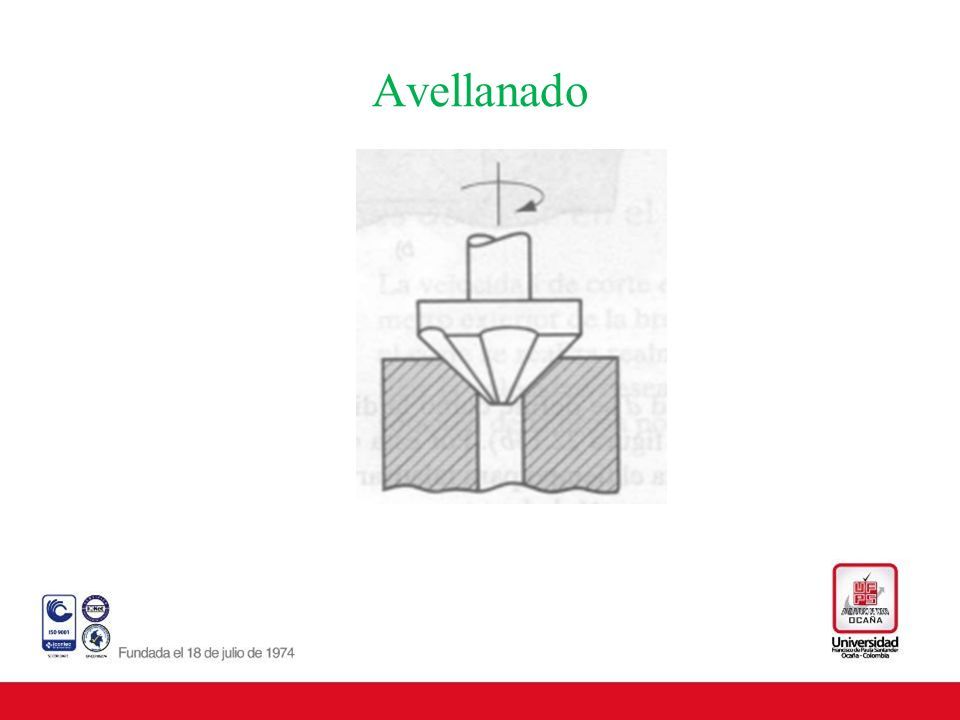

16 Avellanado

17 Centrado

18 Refrenteado

19 Tipos de Brocas

20 Broca de Madera: son las más blandas y se usan para perforar madera y materiales muy blandos. Tienen punta trazadora que sobresale por la punta de la broca BROCAS PLANAS O DE PALA PARA MADERA BROCAS DE TRES PUNTAS PARA MADERA BROCAS LARGAS PARA MADERA BROCAS EXTENSIBLES PARA MADERA

21 Brocas multiuso o universales: se utilizan exclusivamente sin percusión y valen para taladrar madera, metal, plásticos y materiales de obra. Si la broca es de calidad, es la mejor para taladrar cualquier material de obra, especialmente si es muy duro (gres, piedra) o frágil (azulejos, mármol).

22 Broca de Pared: son de dureza intermedia y se usa para las paredes. suele ser bueno usarlas con percutor. se distinguen por que tiene la punta de color rojo y muy ancha. 1.LAMINADA CON PLAQUITA DE CARBURO DE TUNGSTENO 2.FRESADA CON PLAQUITA DE CARBURO DE ALTO RENDIMIENTO BROCAS LARGAS PARA PAREDES

23 Sierra de Corona : Es un tipo especial de broca que sirve para hacer grandes agujeros.

24

25 Ángulos de Broca Según el material Material a taladrar Fundición de hierro, acero. Bronce, latón, cobre. Aleaciones ligeras. Resinas sintéticas, pizarra, mármol. Caucho duro, plásticos. Ángulo de la punta 118 a 122° 130 a 140° 90 a 110° 80 a 90° 30 a 60°

26 Mecánica de Corte El de rotación de la Broca: que le imprime el motor eléctrico de la máquina a través de una transmisión por poleas y engranajes. El de avance de penetración de la broca: que puede realizarse de forma manual sensitiva o de forma automática, si incorpora transmisión para hacerlo.

27 Parámetros de corte del taladrado -Elección del tipo de broca más adecuado -Sistema de fijación de la pieza -Velocidad de corte (Vc) de la broca expresada de metros/minuto -Diámetro exterior de la broca u otra herramienta -Revoluciones por minuto (rpm) del husillo porta brocas

28 Normas de seguridad en el taladrado
