CHARLA 1-PARTE 3 METROLOGÍA Servicio Nacional de Metrología

CHARLA 1-PARTE 3 METROLOGÍA Servicio Nacional de Metrología
Septiembre del 2012 Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

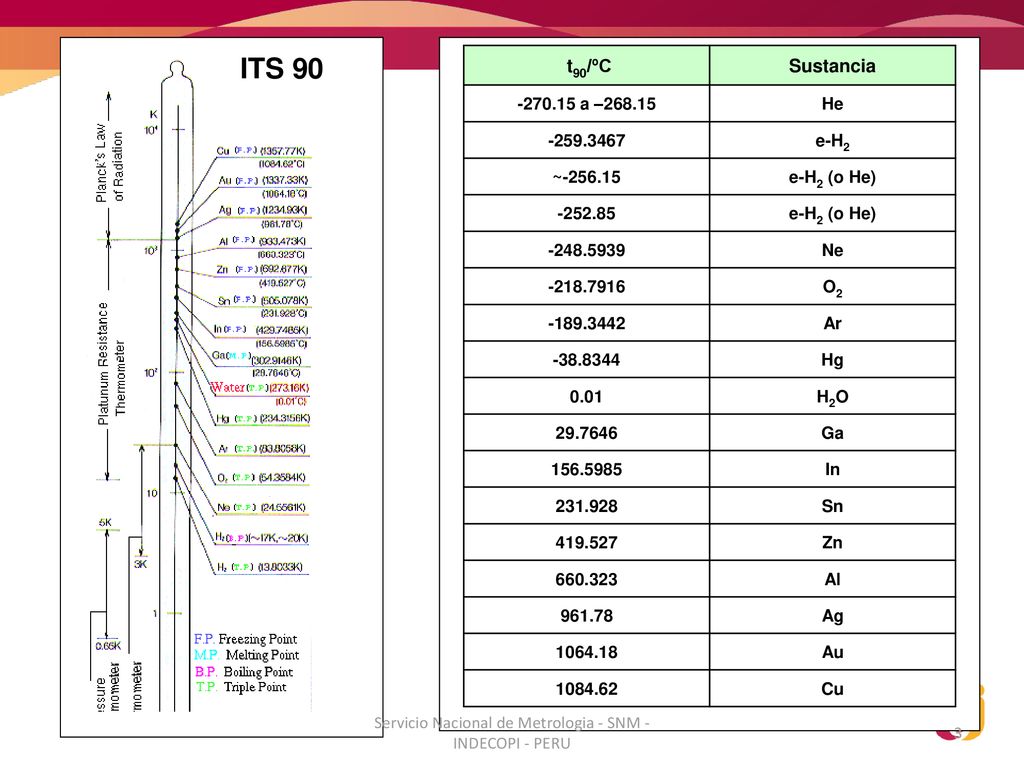

ITS 90 Cu Au Ag 961.78 Al Zn Sn In Ga H2O 0.01 Hg Ar O2 Ne e-H2 (o He) ~ e-H2 He a –268.15 Sustancia t90/ºC Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

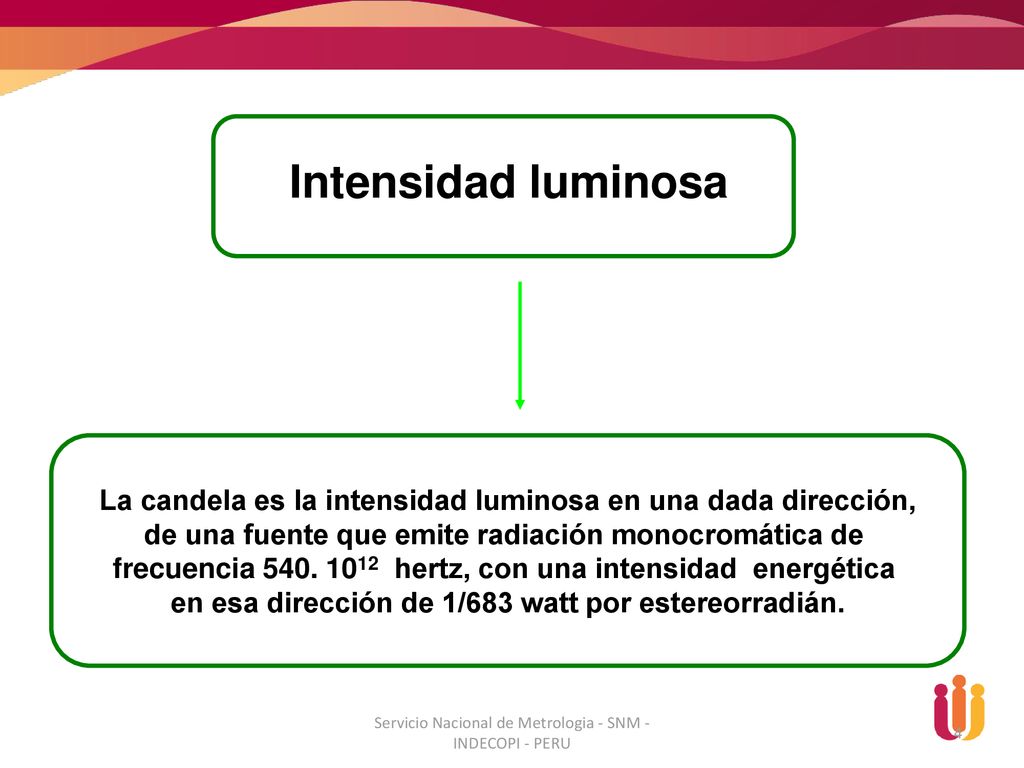

Intensidad luminosa La candela es la intensidad luminosa en una dada dirección, de una fuente que emite radiación monocromática de frecuencia hertz, con una intensidad energética en esa dirección de 1/683 watt por estereorradián. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

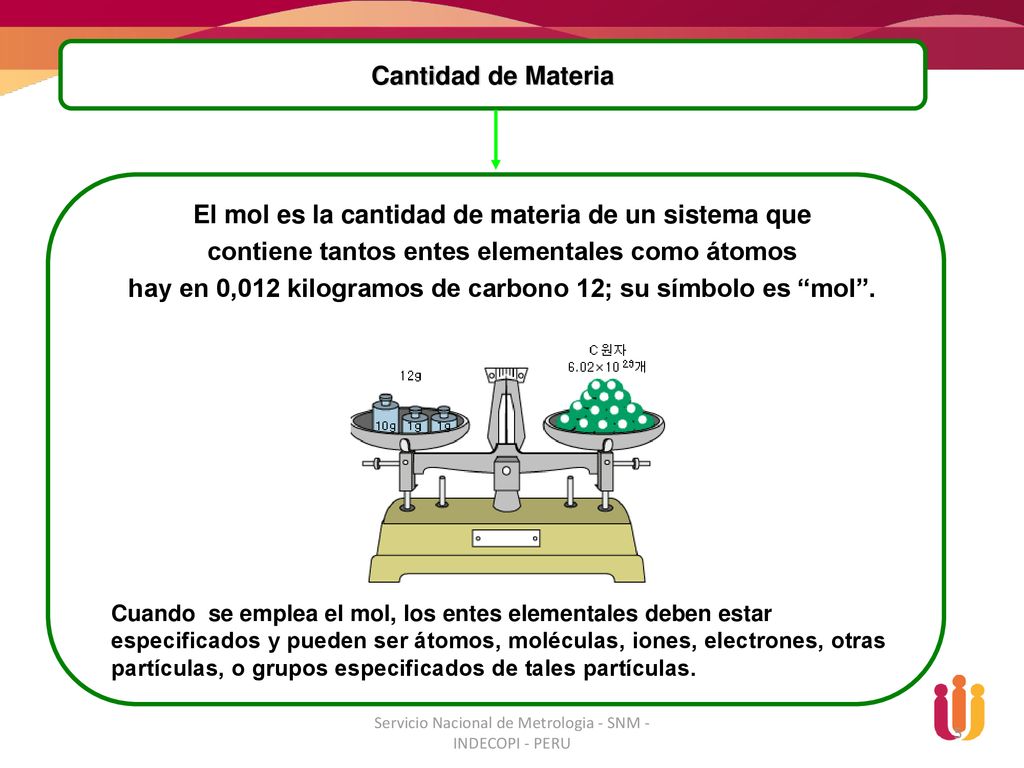

El mol es la cantidad de materia de un sistema que
contiene tantos entes elementales como átomos hay en 0,012 kilogramos de carbono 12; su símbolo es “mol”. Cuando se emplea el mol, los entes elementales deben estar especificados y pueden ser átomos, moléculas, iones, electrones, otras partículas, o grupos especificados de tales partículas. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

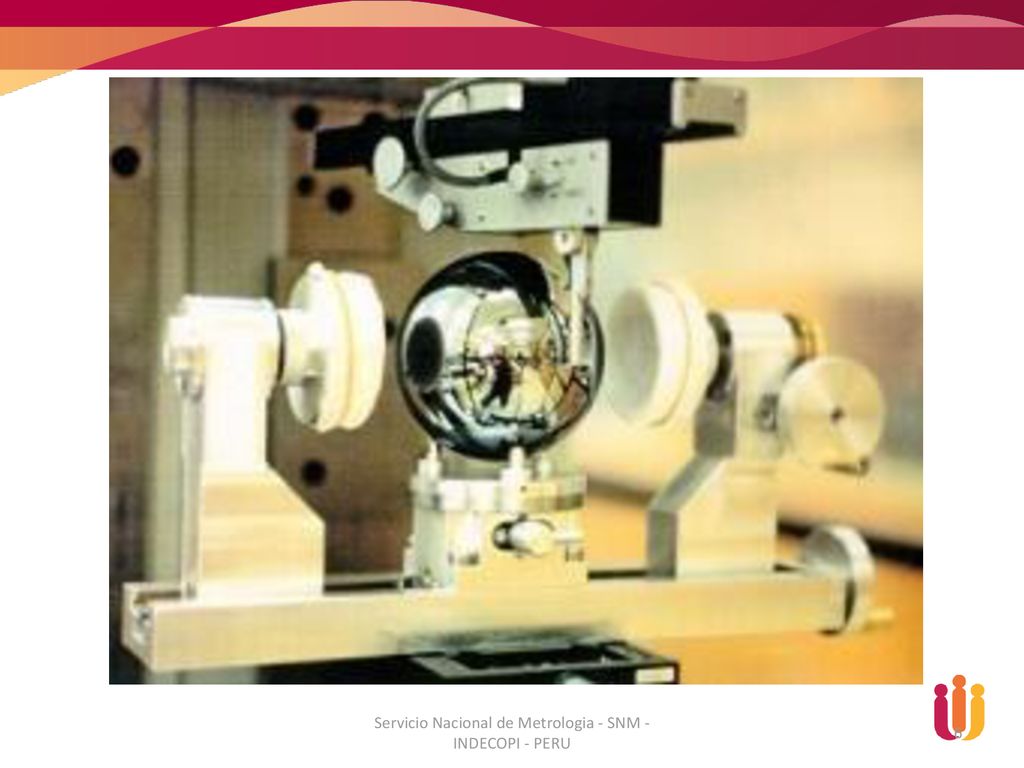

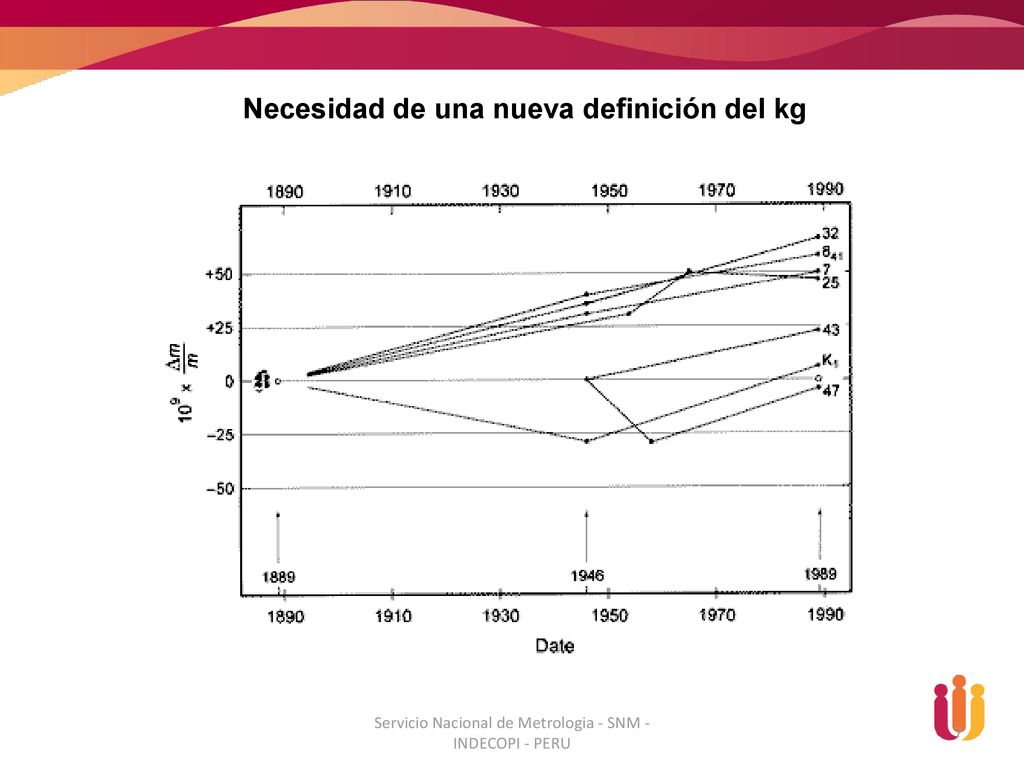

Necesidad de una nueva definición del kg
Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

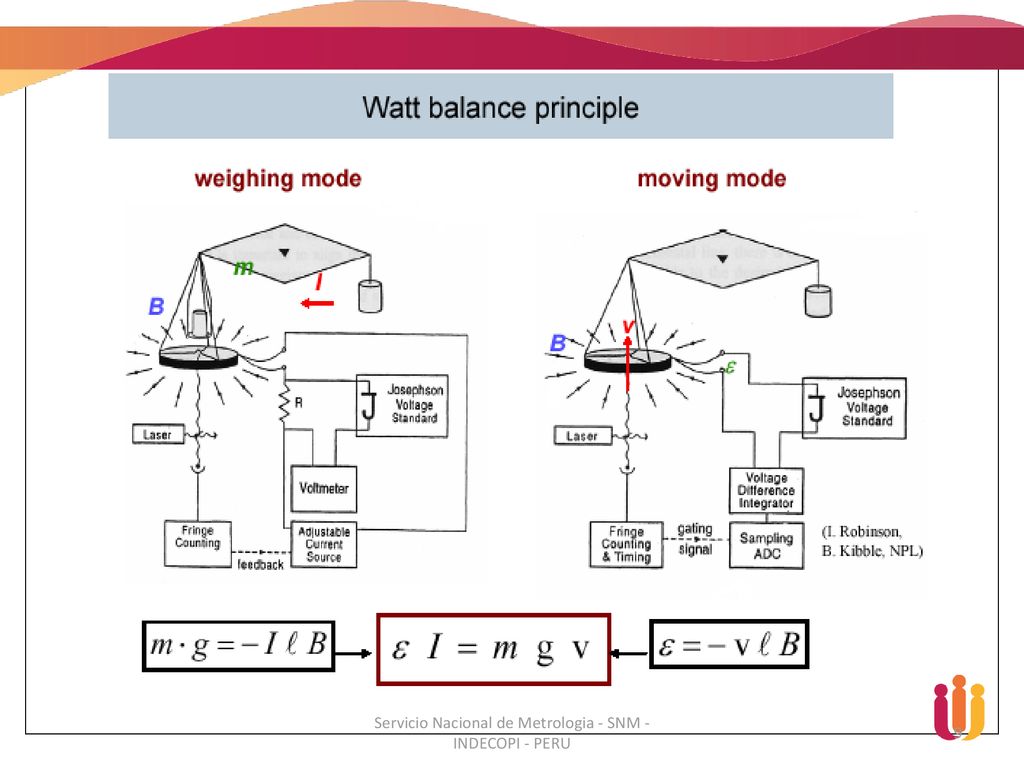

J resulta m = A h, donde A (l, t) I B Josephson standard Laser
Voltmeter Adjustable current source Fringe counting resulta m = A h, donde A (l, t) Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

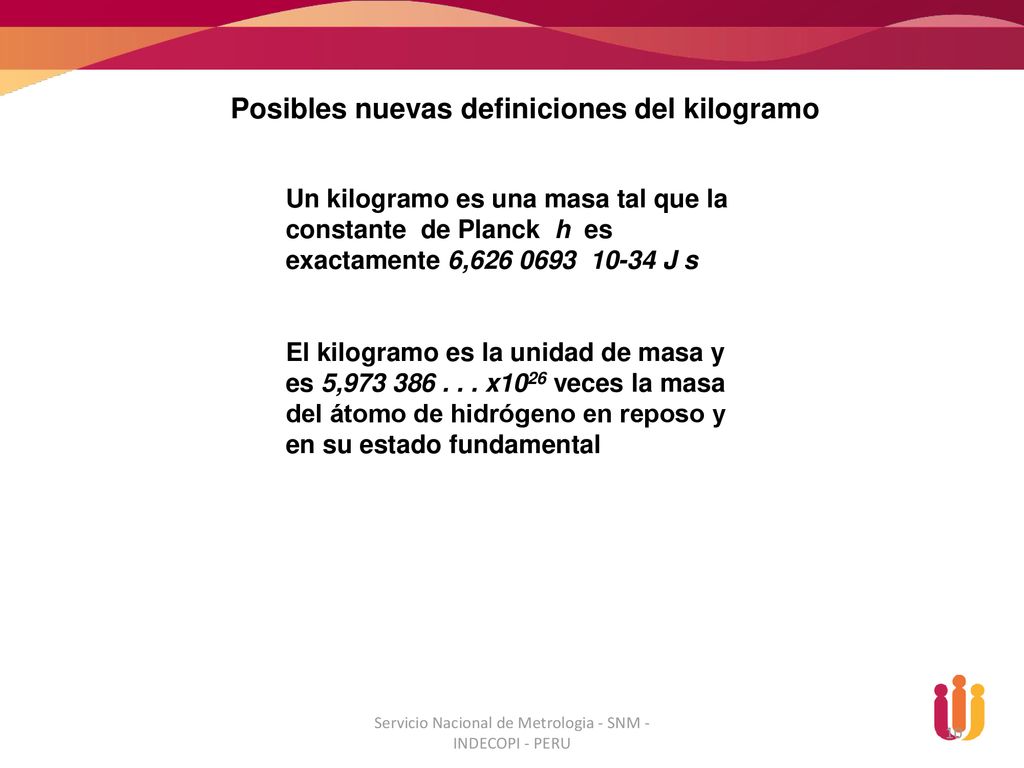

Posibles nuevas definiciones del kilogramo
Un kilogramo es una masa tal que la constante de Planck h es exactamente 6, J s El kilogramo es la unidad de masa y es 5, x1026 veces la masa del átomo de hidrógeno en reposo y en su estado fundamental Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

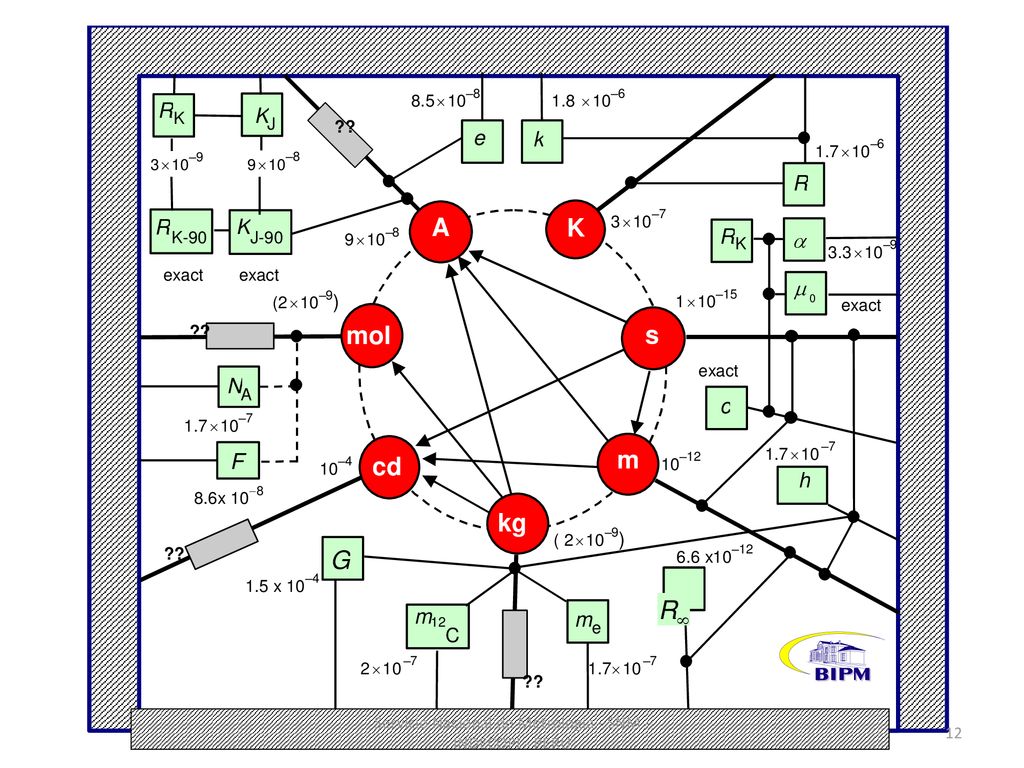

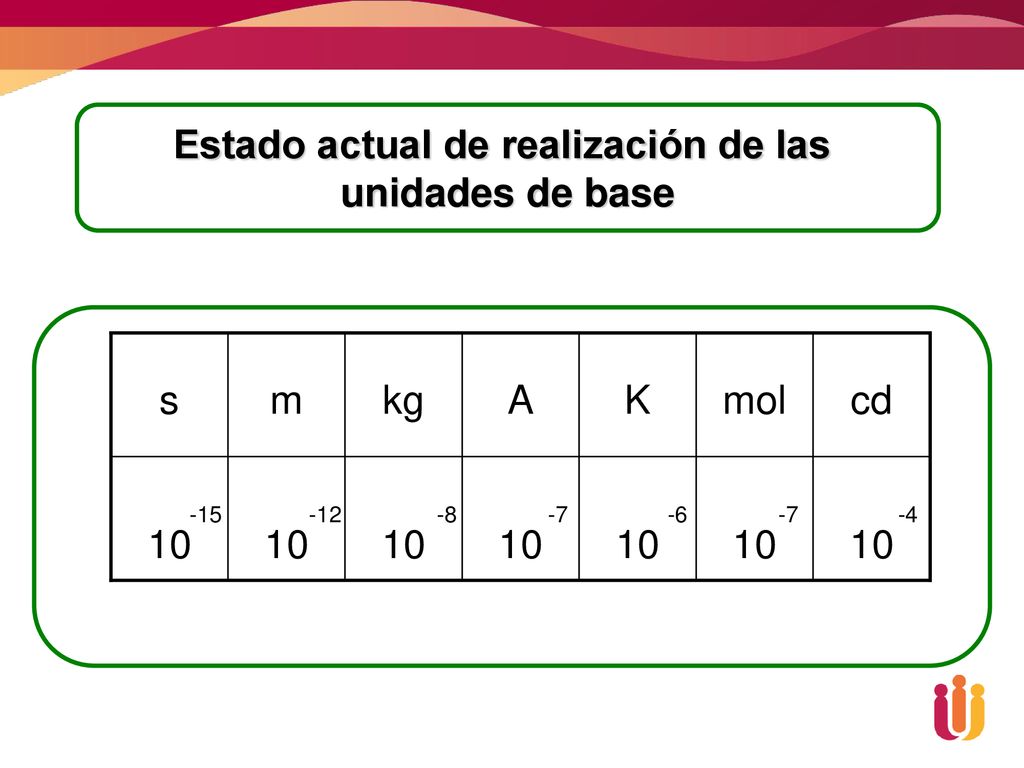

Estado actual de realización de las
unidades de base 10 cd mol K A kg m s -15 -12 -8 -7 -6 -4

?? ?? ?? R ?? Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

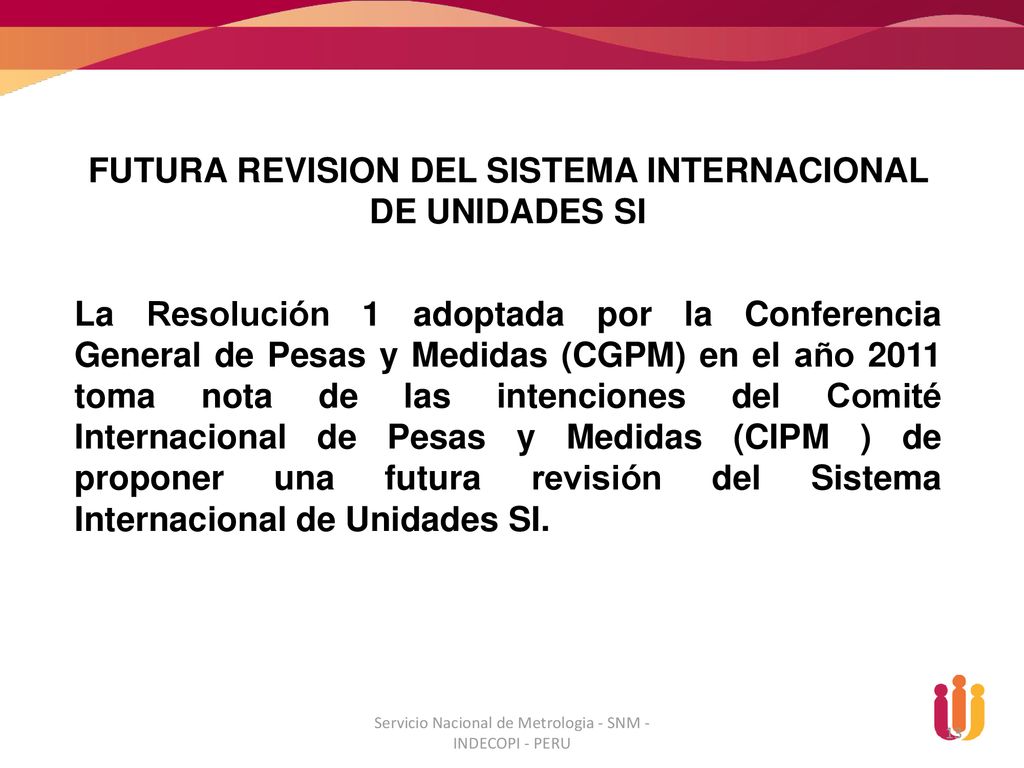

FUTURA REVISION DEL SISTEMA INTERNACIONAL
DE UNIDADES SI La Resolución 1 adoptada por la Conferencia General de Pesas y Medidas (CGPM) en el año 2011 toma nota de las intenciones del Comité Internacional de Pesas y Medidas (CIPM ) de proponer una futura revisión del Sistema Internacional de Unidades SI. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Esta resolución explica que la futura revisión tiene la intención de que las definiciones sean tales que :  La frecuencia splitting hiperfina del estado fundamental del átomo de Cesio 133 (133Cs)hfs sea exactamente hertz,  La velocidad de la luz en el vacío c sea exactamente metros por segundo,  La constante de Planck h sea exactamente 6,626 06X x 10–34 joules por segundo,  La carga elemental e sea exactamente 1,602 17X x 10–19 coulomb,  La constante de Boltzmann k sea exactamente 1,380 6X x 10–23 joules por kelvin,  La constante de Avogadro NA sea exactamente 6,022 14X x 1023 mol a la potencia -1 ,  La eficacia luminosa Kcd de la radiación monocromática de frecuencia 540 x 1012 Hz sea exactamente 683 lumen por watt, Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

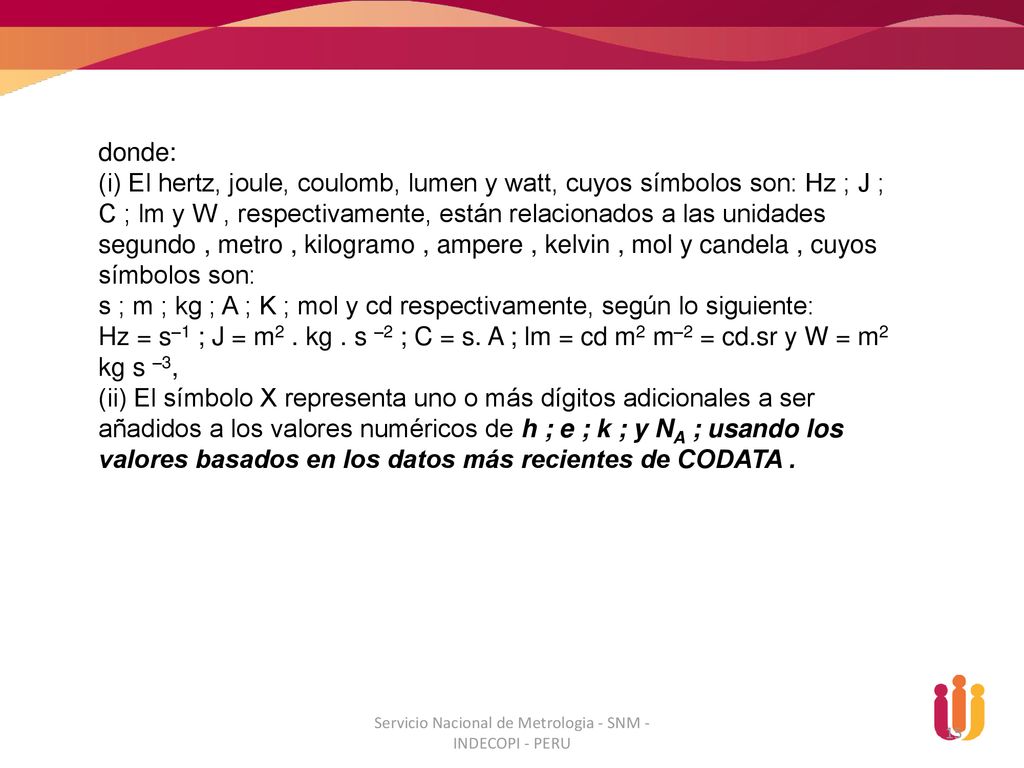

donde: (i) El hertz, joule, coulomb, lumen y watt, cuyos símbolos son: Hz ; J ; C ; lm y W , respectivamente, están relacionados a las unidades segundo , metro , kilogramo , ampere , kelvin , mol y candela , cuyos símbolos son: s ; m ; kg ; A ; K ; mol y cd respectivamente, según lo siguiente: Hz = s–1 ; J = m2 . kg . s –2 ; C = s. A ; lm = cd m2 m–2 = cd.sr y W = m2 kg s –3, (ii) El símbolo X representa uno o más dígitos adicionales a ser añadidos a los valores numéricos de h ; e ; k ; y NA ; usando los valores basados en los datos más recientes de CODATA . Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

METROLOGÍA Organización Mundial Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

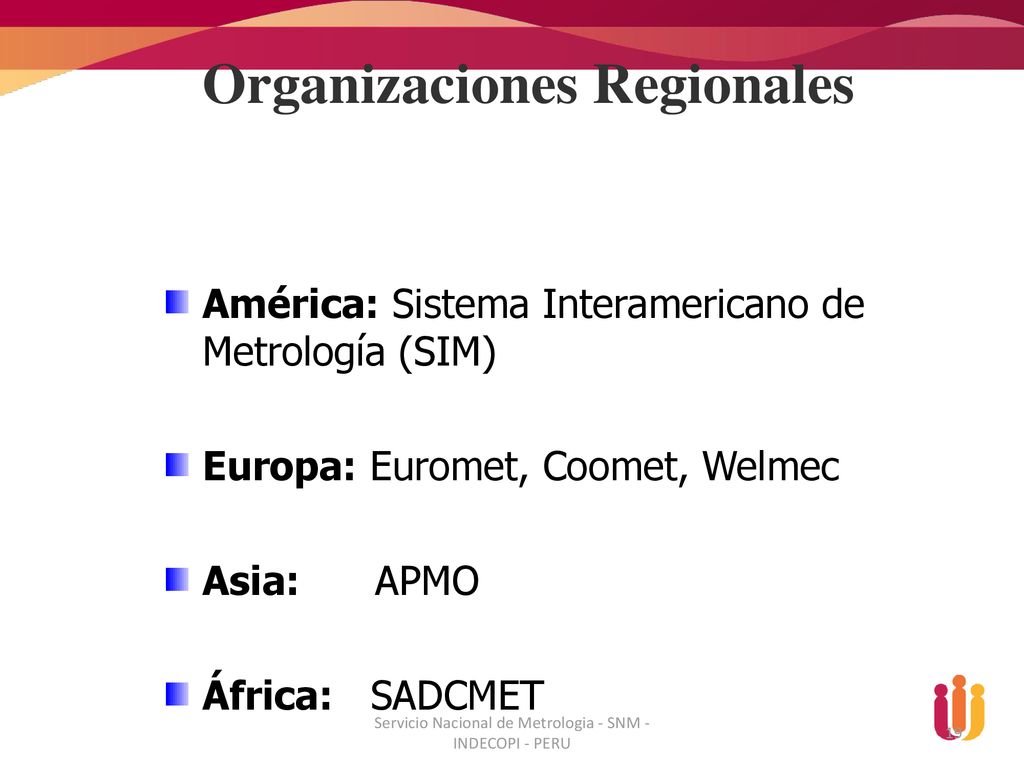

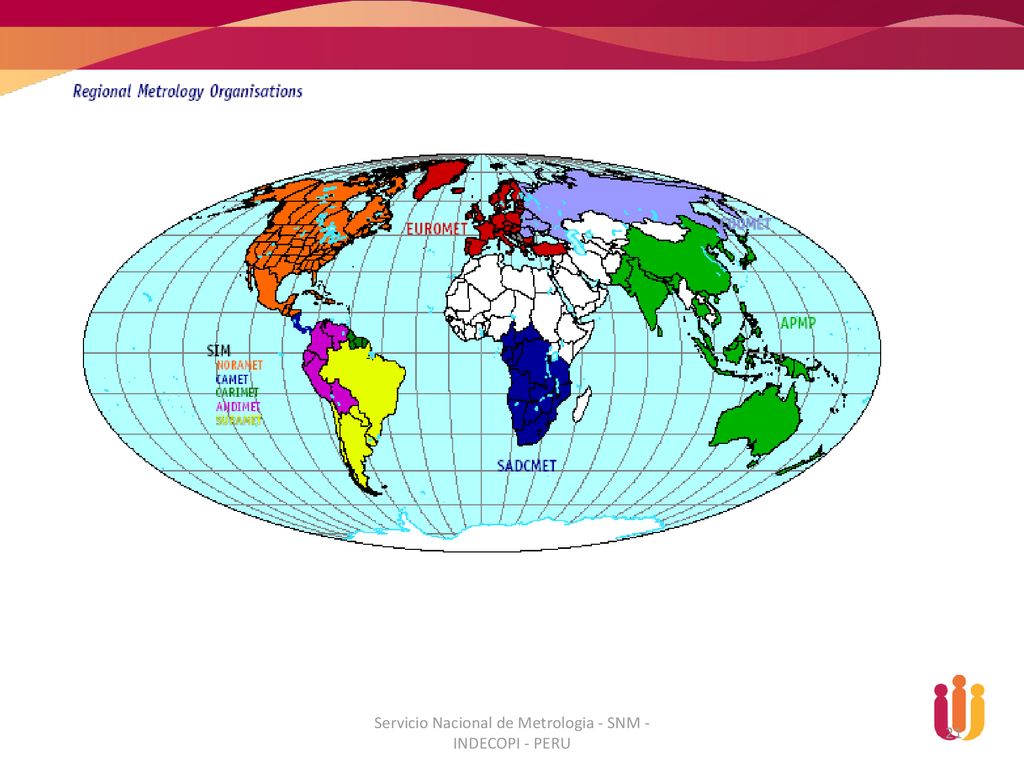

Organizaciones Regionales América: Sistema Interamericano de Metrología (SIM) Europa: Euromet, Coomet, Welmec Asia: APMO África: SADCMET Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

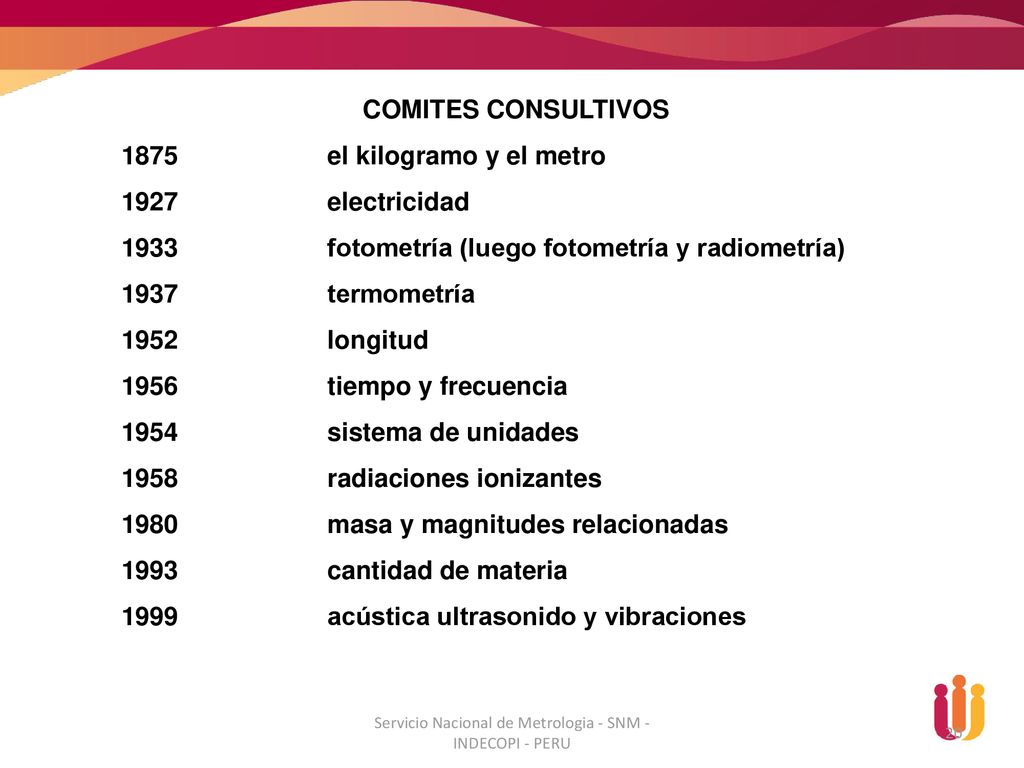

COMITES CONSULTIVOS el kilogramo y el metro electricidad fotometría (luego fotometría y radiometría) termometría longitud tiempo y frecuencia sistema de unidades radiaciones ionizantes masa y magnitudes relacionadas cantidad de materia acústica ultrasonido y vibraciones Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

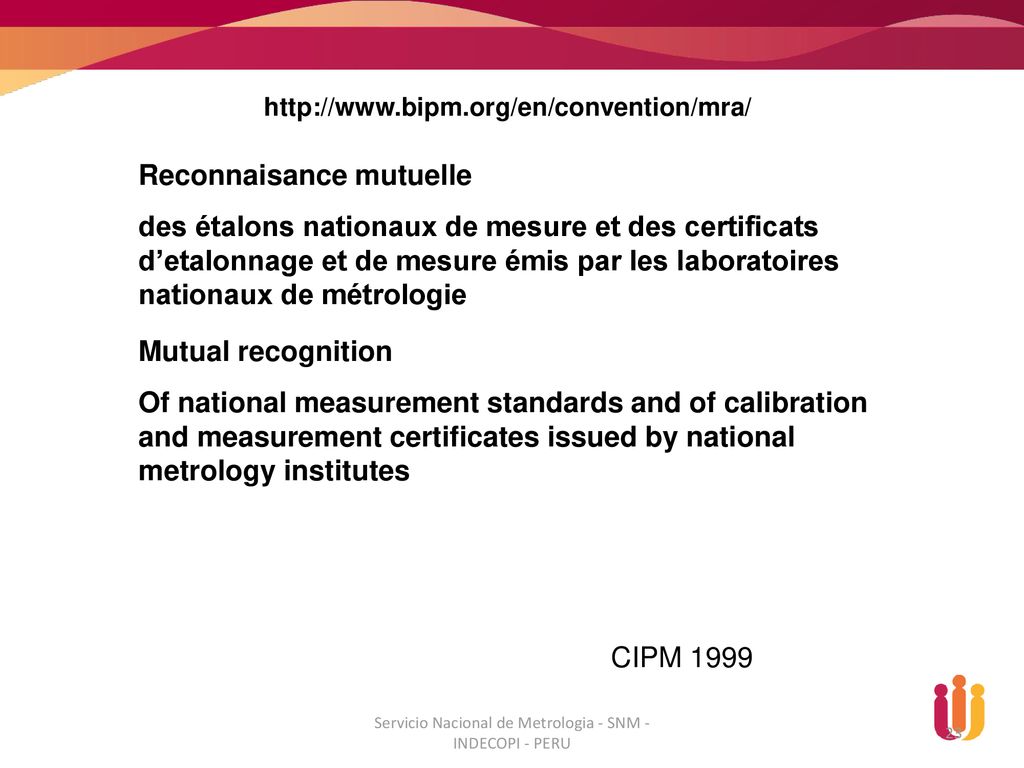

Reconnaisance mutuelle des étalons nationaux de mesure et des certificats d’etalonnage et de mesure émis par les laboratoires nationaux de métrologie Mutual recognition Of national measurement standards and of calibration and measurement certificates issued by national metrology institutes CIPM 1999 Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

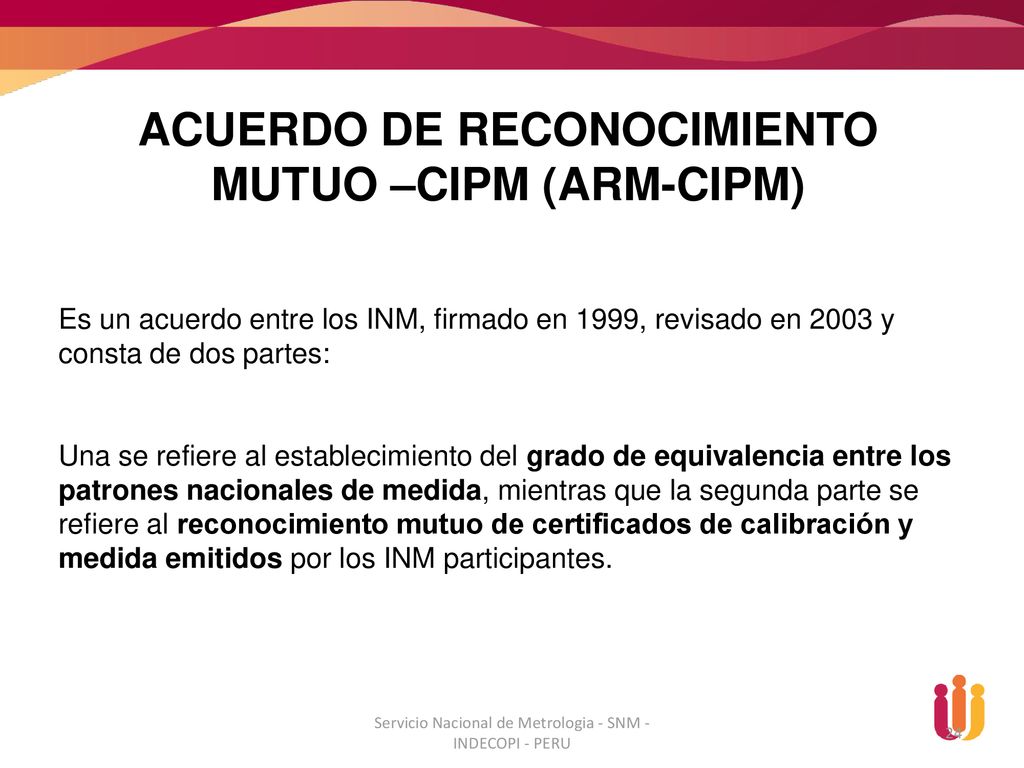

ACUERDO DE RECONOCIMIENTO MUTUO –CIPM (ARM-CIPM)
Es un acuerdo entre los INM, firmado en 1999, revisado en 2003 y consta de dos partes: Una se refiere al establecimiento del grado de equivalencia entre los patrones nacionales de medida, mientras que la segunda parte se refiere al reconocimiento mutuo de certificados de calibración y medida emitidos por los INM participantes. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

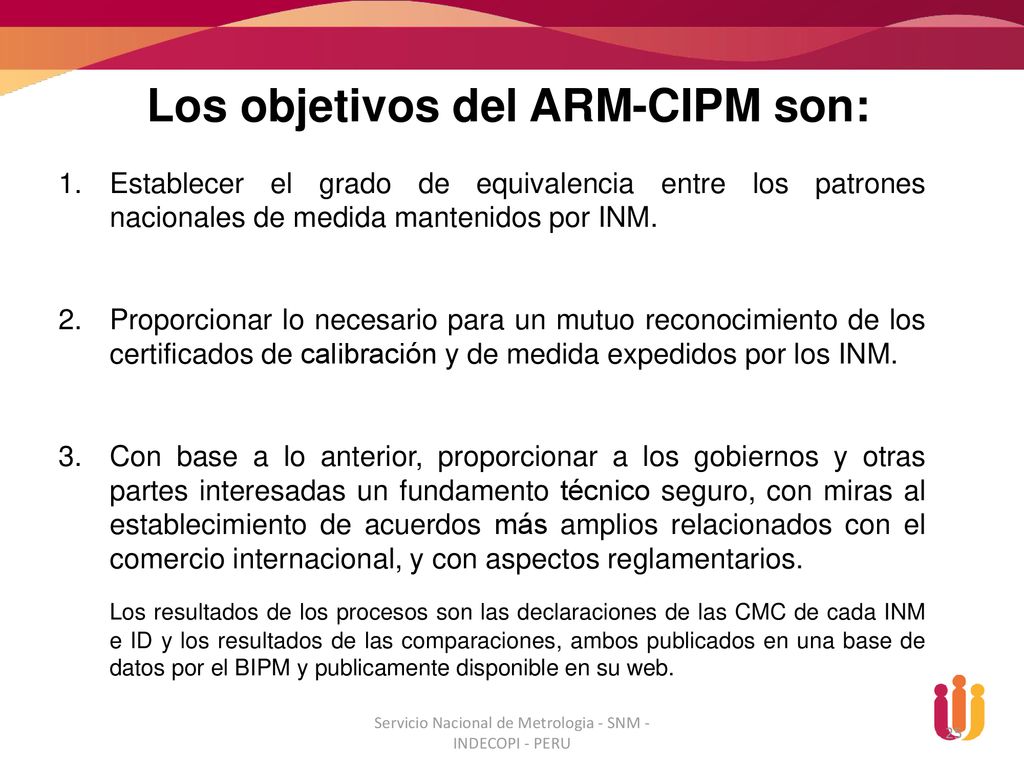

Los objetivos del ARM-CIPM son:
Establecer el grado de equivalencia entre los patrones nacionales de medida mantenidos por INM. Proporcionar lo necesario para un mutuo reconocimiento de los certificados de calibración y de medida expedidos por los INM. Con base a lo anterior, proporcionar a los gobiernos y otras partes interesadas un fundamento técnico seguro, con miras al establecimiento de acuerdos más amplios relacionados con el comercio internacional, y con aspectos reglamentarios. Los resultados de los procesos son las declaraciones de las CMC de cada INM e ID y los resultados de las comparaciones, ambos publicados en una base de datos por el BIPM y publicamente disponible en su web. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

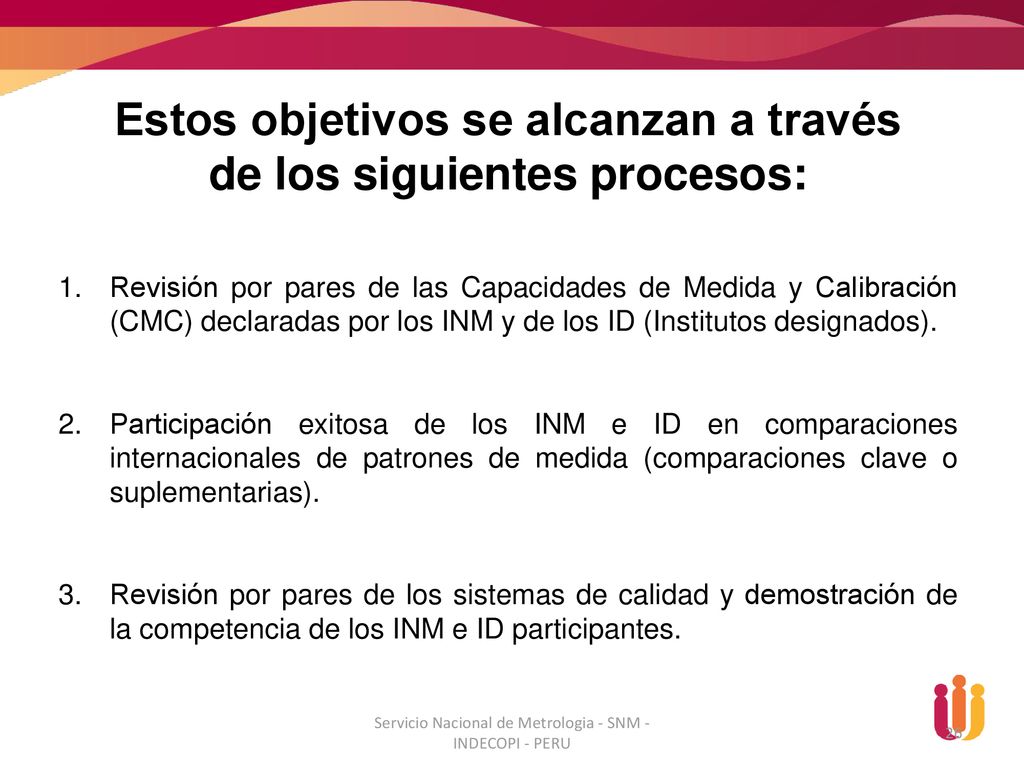

Estos objetivos se alcanzan a través de los siguientes procesos:
Revisión por pares de las Capacidades de Medida y Calibración (CMC) declaradas por los INM y de los ID (Institutos designados). Participación exitosa de los INM e ID en comparaciones internacionales de patrones de medida (comparaciones clave o suplementarias). Revisión por pares de los sistemas de calidad y demostración de la competencia de los INM e ID participantes. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

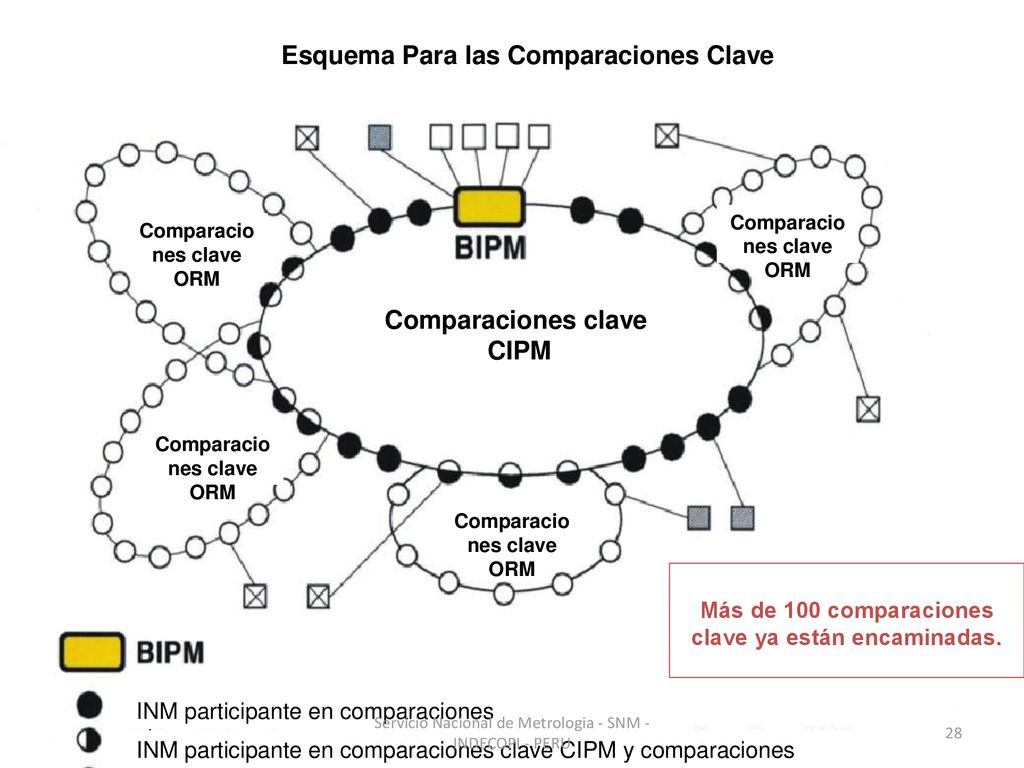

Esquema Para las Comparaciones Clave Comparaciones clave CIPM
Comparaciones clave ORM Comparaciones clave ORM Comparaciones clave CIPM Comparaciones clave ORM Comparaciones clave ORM Más de 100 comparaciones clave ya están encaminadas. INM participante en comparaciones clave Servicio Nacional de Metrologia - SNM - INDECOPI - PERU INM participante en comparaciones clave CIPM y comparaciones clave ORM INM participante en comparaciones clave ORM INM participante en comparaciones clave en curso. INM participante en una comparación clave bilateral. Organización internacional signataria del Acuerdo.

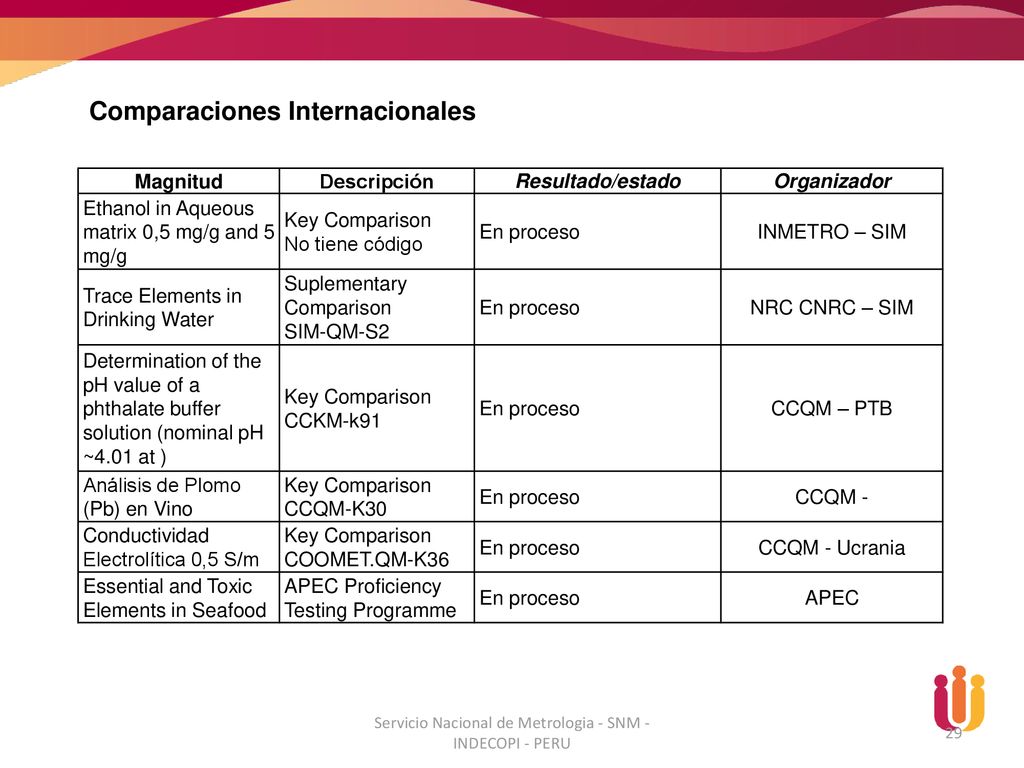

Comparaciones Internacionales Magnitud Descripción Resultado/estado Organizador Ethanol in Aqueous matrix 0,5 mg/g and 5 mg/g Key Comparison No tiene código En proceso INMETRO – SIM Trace Elements in Drinking Water Suplementary Comparison SIM-QM-S2 NRC CNRC – SIM Determination of the pH value of a phthalate buffer solution (nominal pH ~4.01 at ) CCKM-k91 CCQM – PTB Análisis de Plomo (Pb) en Vino Key Comparison CCQM-K30 CCQM - Conductividad Electrolítica 0,5 S/m Key Comparison COOMET.QM-K36 CCQM - Ucrania Essential and Toxic Elements in Seafood APEC Proficiency Testing Programme APEC Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

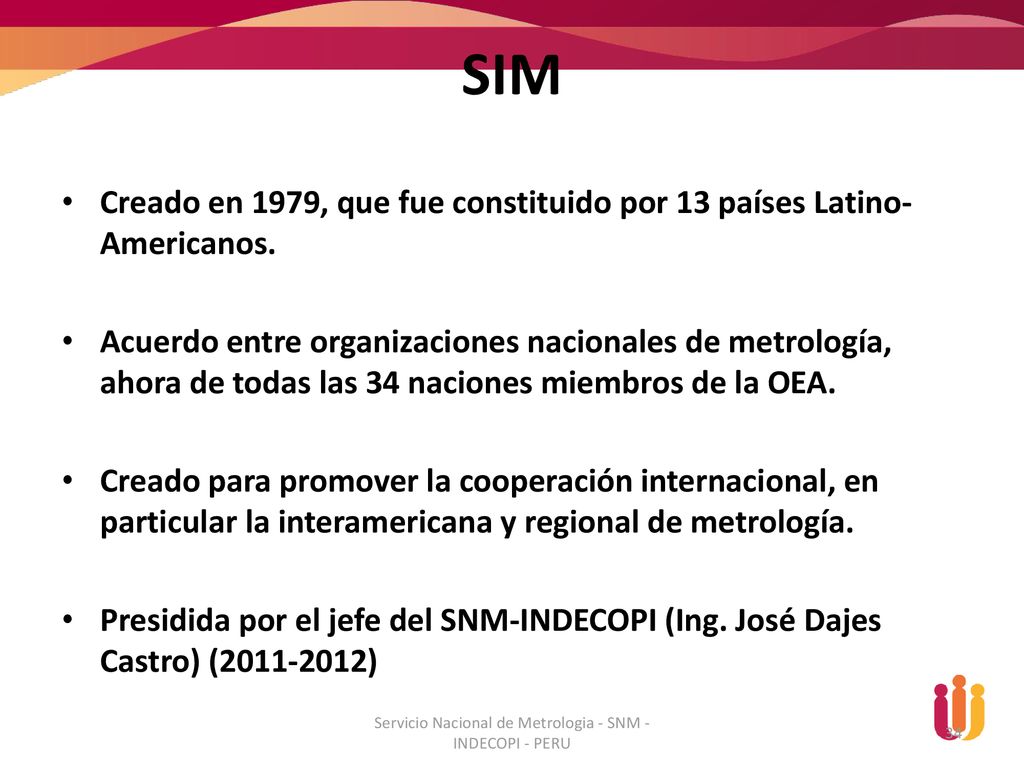

Sistema Interamericano de Metrología

SIM Creado en 1979, que fue constituido por 13 países Latino-Americanos. Acuerdo entre organizaciones nacionales de metrología, ahora de todas las 34 naciones miembros de la OEA. Creado para promover la cooperación internacional, en particular la interamericana y regional de metrología. Presidida por el jefe del SNM-INDECOPI (Ing. José Dajes Castro) ( ) Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Historia de la Metrología en el Perú
1862 1869 1891 1983 1993 2009 1875 1956 Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

– ITINTEC Ley – Sistema Legal de unidades de Medida del Perú Construcción del Laboratorio Nacional de Metrología. Control Metrológico: Balanzas en Mercados, Surtidores de Combustible; medidores de energía eléctrica, medidores de agua. Control de instrumentos importados, aprobación de Modelo Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

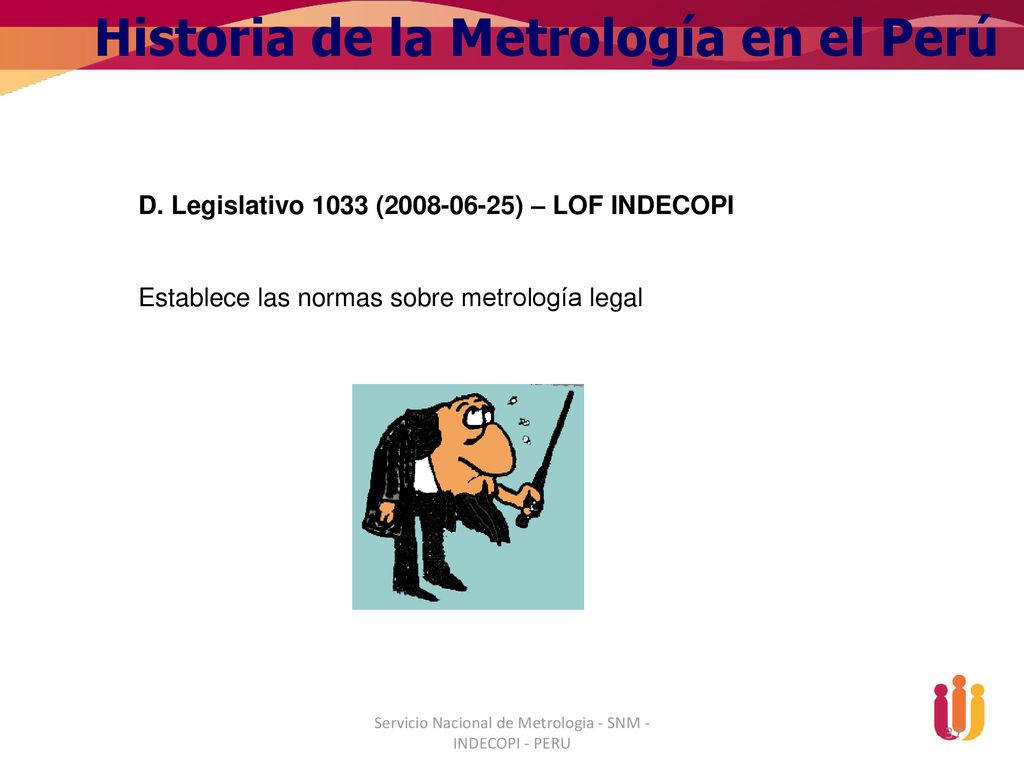

D. Legislativo 1033 ( ) – LOF INDECOPI Establece las normas sobre metrología legal Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Sistema Metrológico Peruano Servicio Nacional de Metrología Laboratorios Acreditados Industria Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

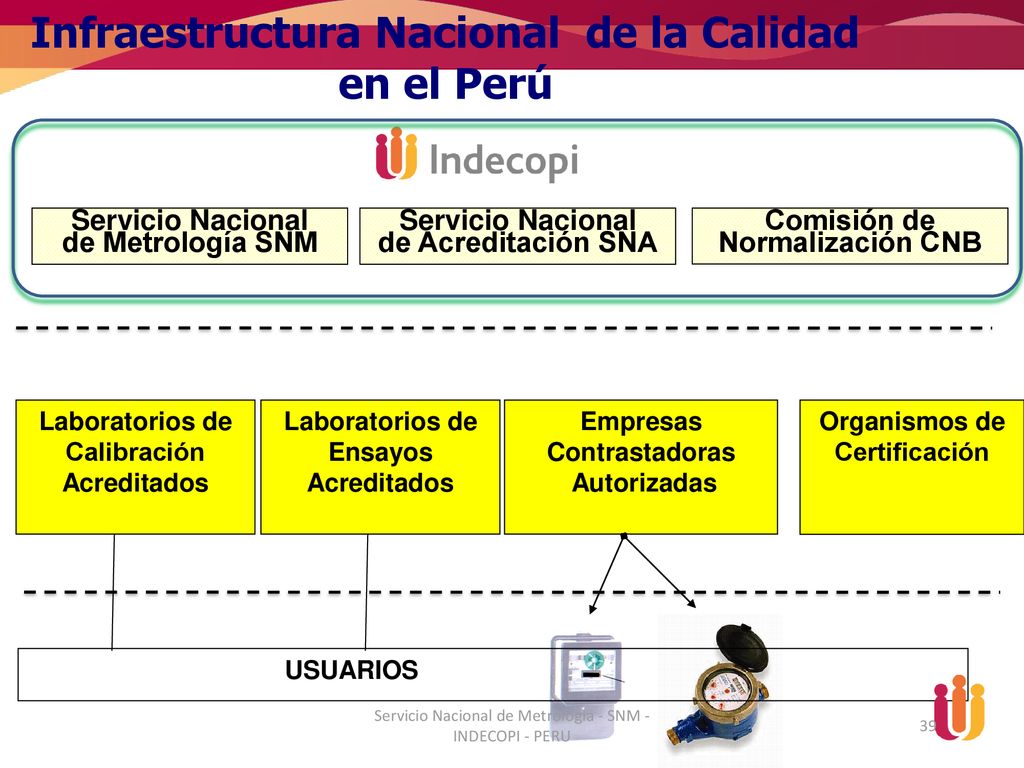

Infraestructura Nacional de la Calidad en el Perú
Servicio Nacional de Metrología SNM Empresas Contrastadoras Autorizadas de Acreditación SNA Comisión de Normalización CNB Laboratorios de Ensayos Acreditados USUARIOS Laboratorios de Calibración Acreditados Organismos de Certificación Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

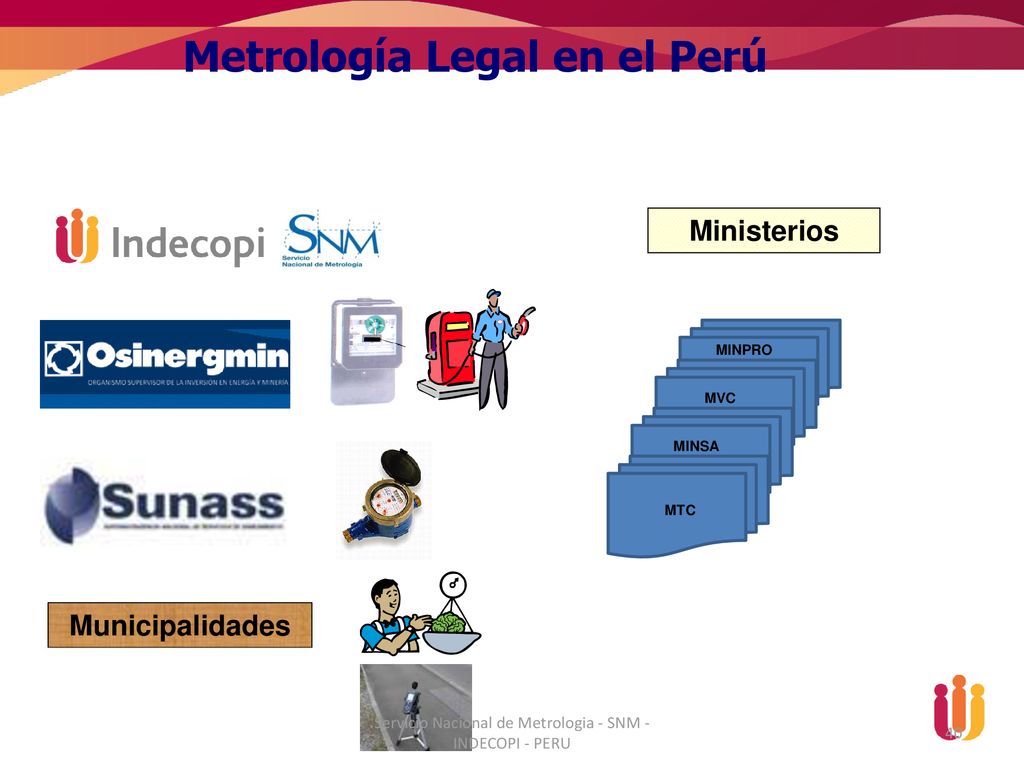

Metrología Legal en el Perú
Ministerios MINPRO MVC MINSA MTC Municipalidades Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

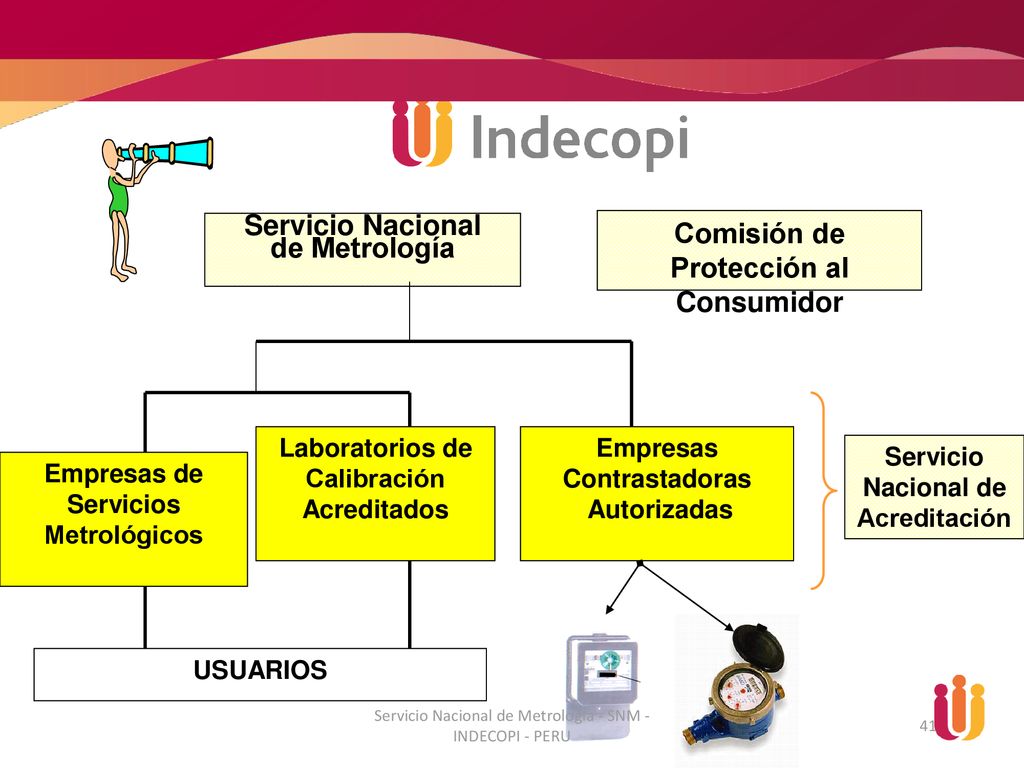

Sistema Metrológico Peruano
Servicio Nacional de Metrología Comisión de Protección al Consumidor Laboratorios de Calibración Acreditados Empresas Contrastadoras Autorizadas Servicio Nacional de Acreditación Empresas de Servicios Metrológicos USUARIOS Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

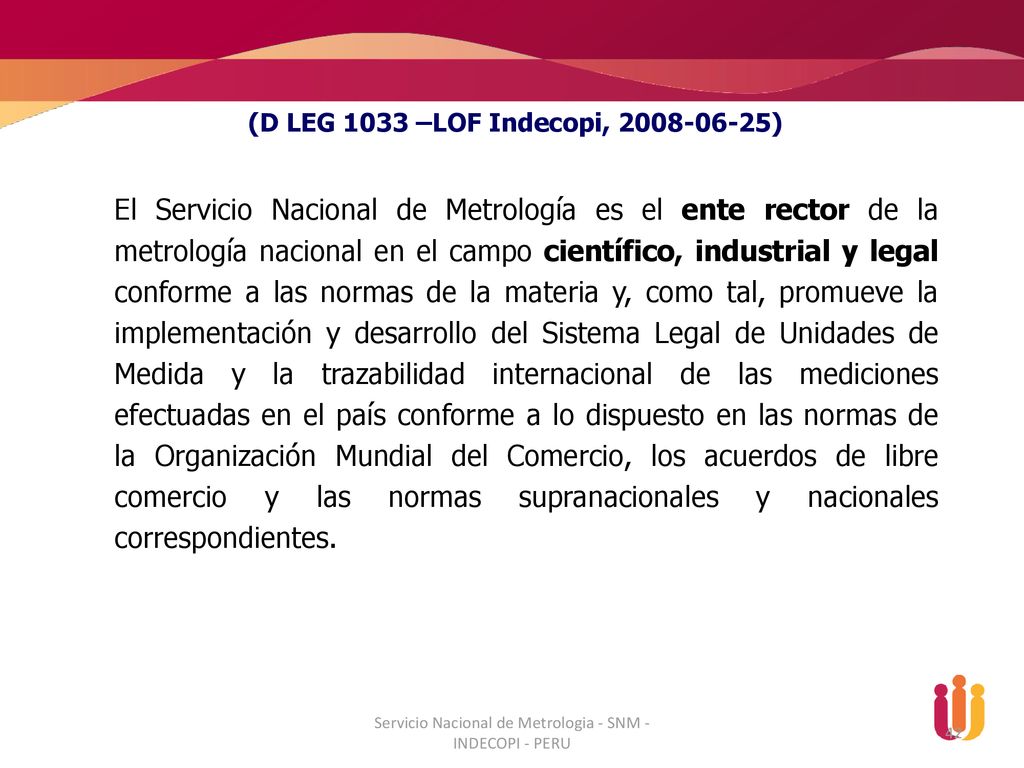

Servicio Nacional de Metrología (D LEG 1033 –LOF Indecopi, 2008-06-25)
El Servicio Nacional de Metrología es el ente rector de la metrología nacional en el campo científico, industrial y legal conforme a las normas de la materia y, como tal, promueve la implementación y desarrollo del Sistema Legal de Unidades de Medida y la trazabilidad internacional de las mediciones efectuadas en el país conforme a lo dispuesto en las normas de la Organización Mundial del Comercio, los acuerdos de libre comercio y las normas supranacionales y nacionales correspondientes. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

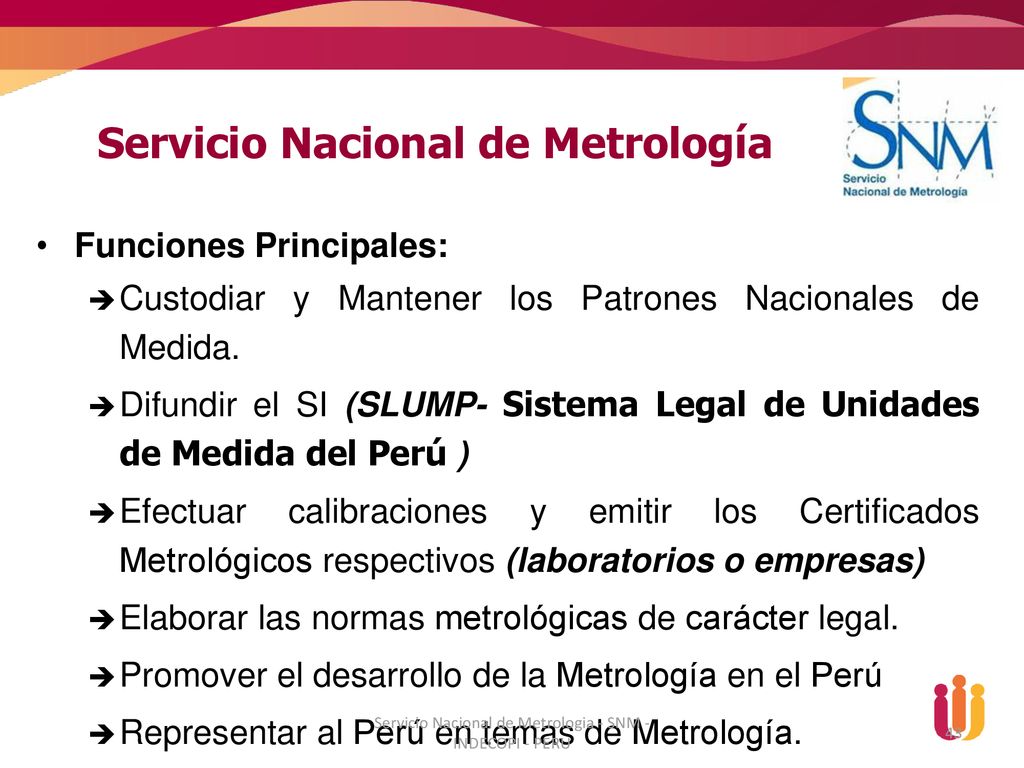

Servicio Nacional de Metrología
Funciones Principales: Custodiar y Mantener los Patrones Nacionales de Medida. Difundir el SI (SLUMP- Sistema Legal de Unidades de Medida del Perú ) Efectuar calibraciones y emitir los Certificados Metrológicos respectivos (laboratorios o empresas) Elaborar las normas metrológicas de carácter legal. Promover el desarrollo de la Metrología en el Perú Representar al Perú en temas de Metrología. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

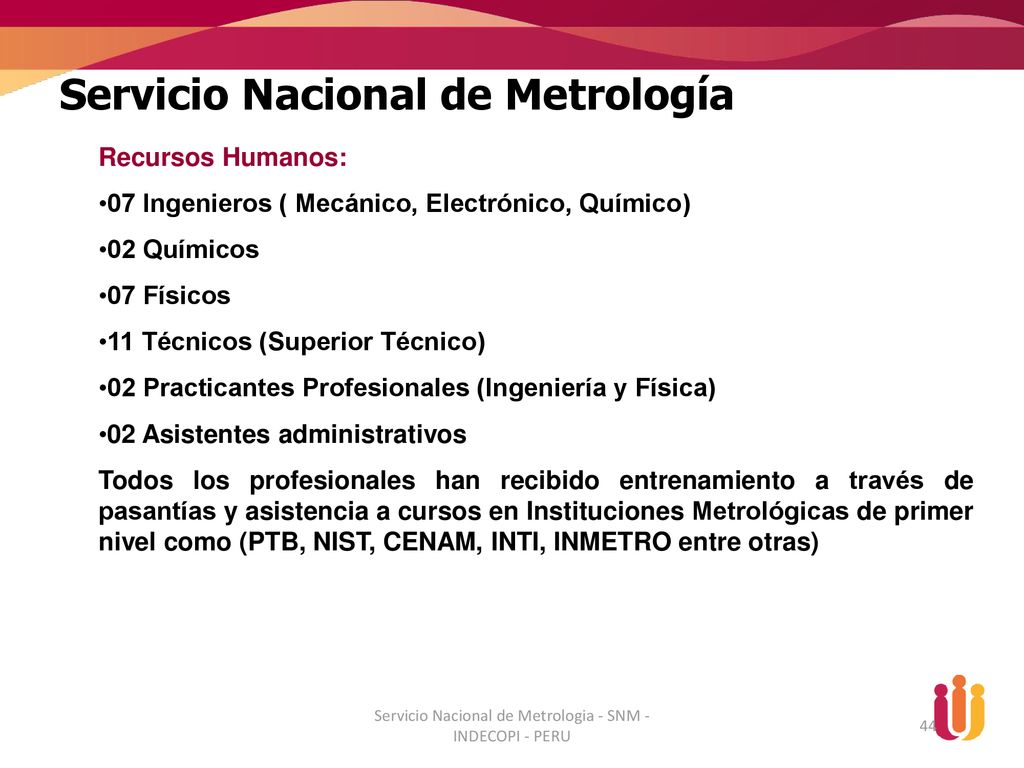

Servicio Nacional de Metrología Recursos Humanos: 07 Ingenieros ( Mecánico, Electrónico, Químico) 02 Químicos 07 Físicos 11 Técnicos (Superior Técnico) 02 Practicantes Profesionales (Ingeniería y Física) 02 Asistentes administrativos Todos los profesionales han recibido entrenamiento a través de pasantías y asistencia a cursos en Instituciones Metrológicas de primer nivel como (PTB, NIST, CENAM, INTI, INMETRO entre otras) Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

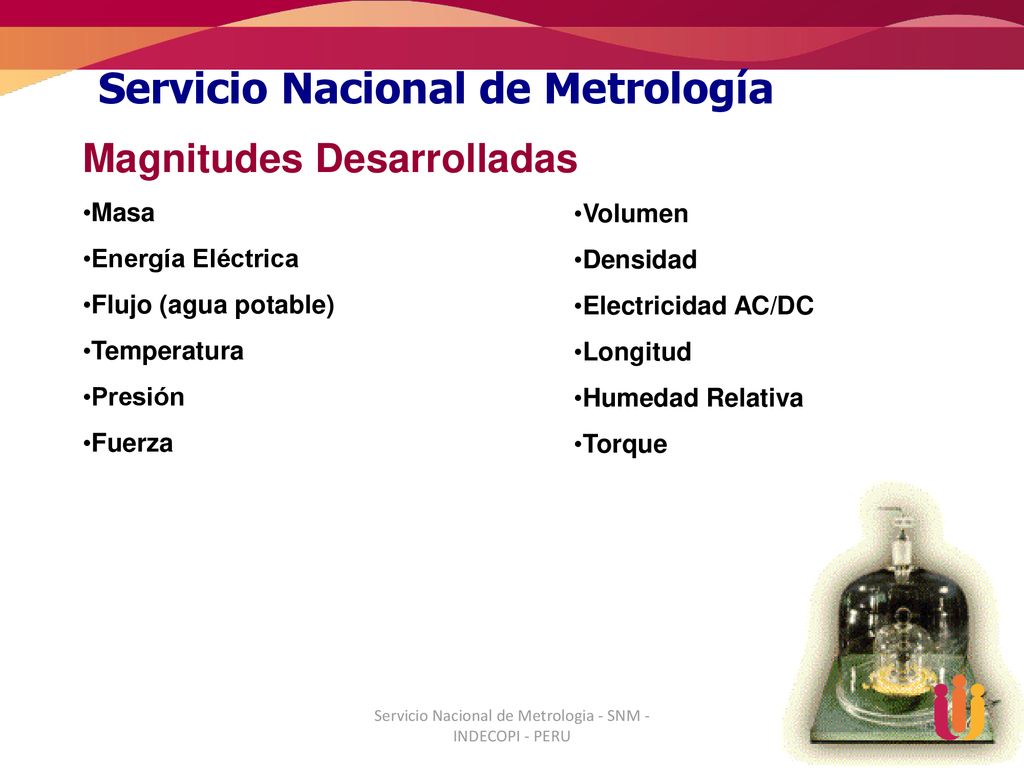

Servicio Nacional de Metrología Magnitudes Desarrolladas Masa Energía Eléctrica Flujo (agua potable) Temperatura Presión Fuerza Volumen Densidad Electricidad AC/DC Longitud Humedad Relativa Torque Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

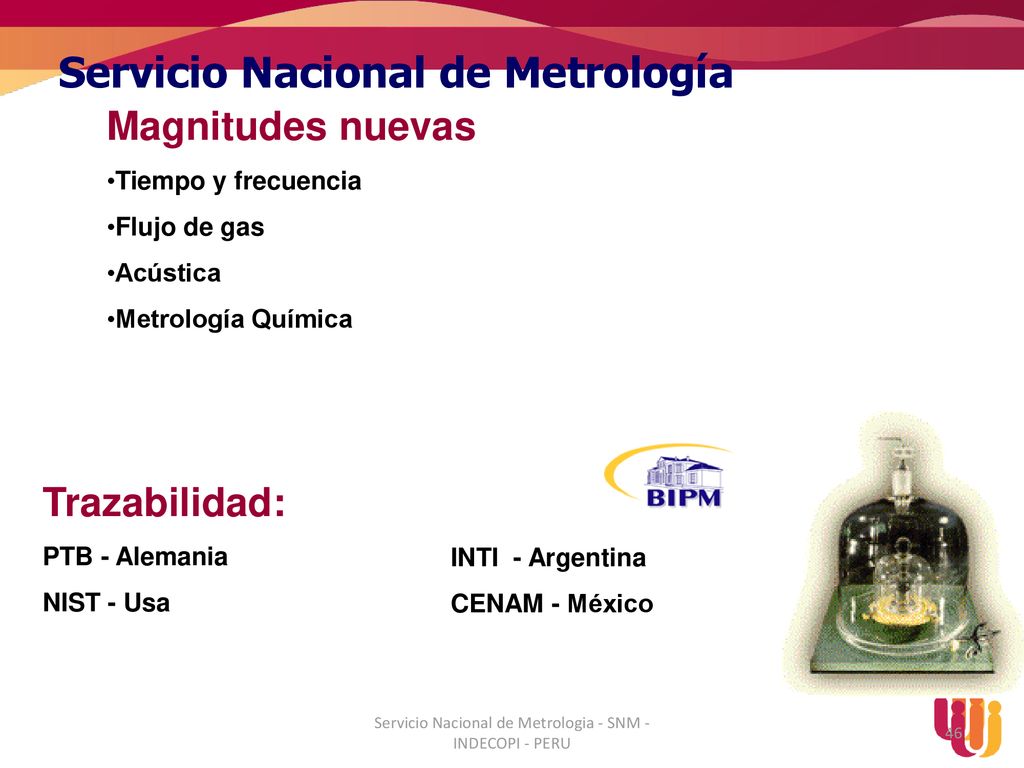

Servicio Nacional de Metrología Magnitudes nuevas Tiempo y frecuencia Flujo de gas Acústica Metrología Química Trazabilidad: PTB - Alemania NIST - Usa INTI - Argentina CENAM - México Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Cromatografía de gases Tratamiento de Muestras

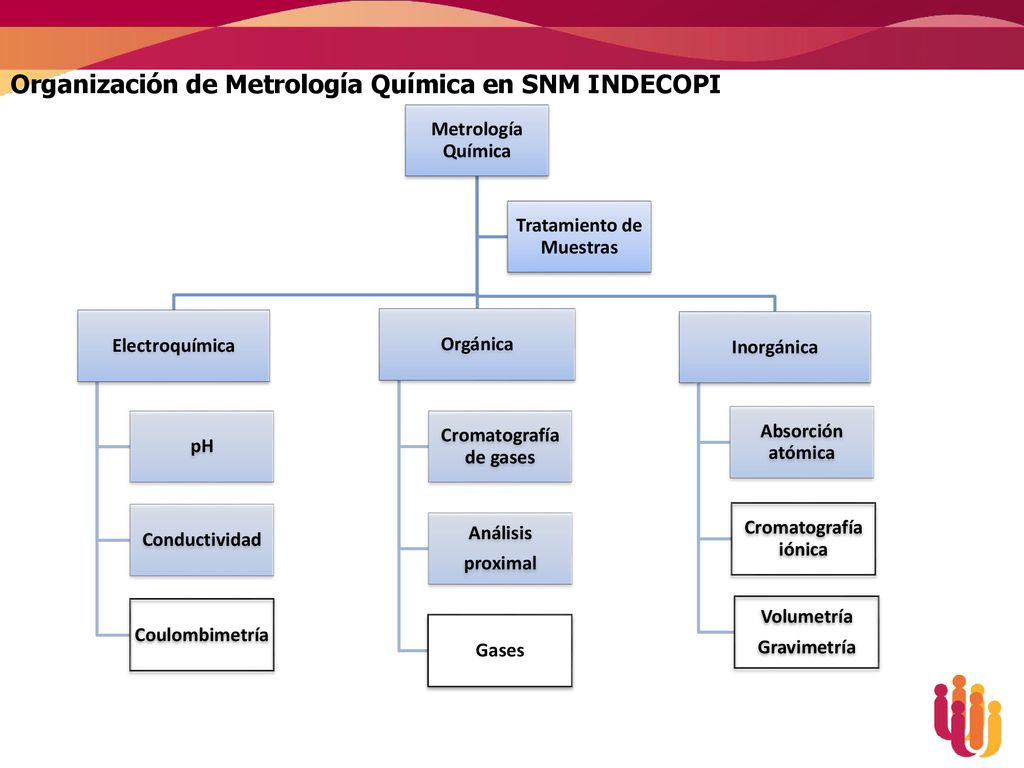

Organización de Metrología Química en SNM INDECOPI Metrología Química Electroquímica pH Conductividad Coulombimetría Orgánica Cromatografía de gases Análisis proximal Gases Inorgánica Absorción atómica Volumetría Gravimetría Cromatografía iónica Tratamiento de Muestras

Servicios de Calibración - Capacitación

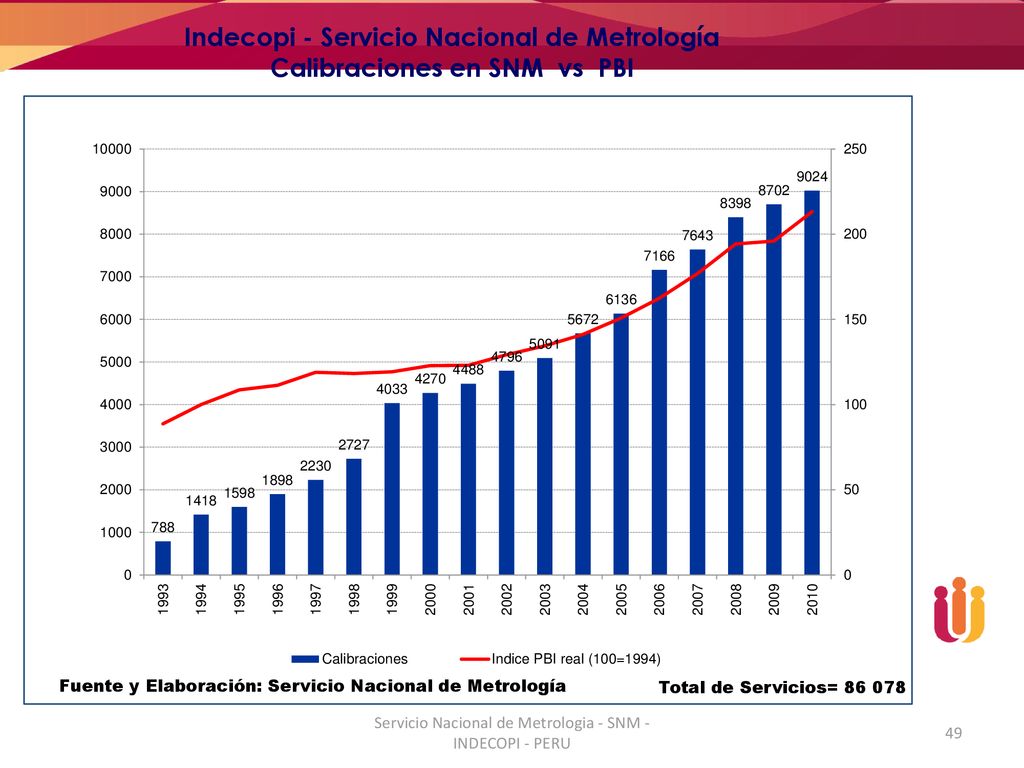

Indecopi - Servicio Nacional de Metrología Calibraciones en SNM vs PBI
Fuente y Elaboración: Servicio Nacional de Metrología Total de Servicios= Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Magnitudes Desarrolladas Masa Energía Eléctrica Flujo (agua potable) Temperatura Presión y Fuerza Tiempo y Frecuencia Metrología Química Volumen Densidad Electricidad AC/DC Longitud Humedad Relativa Acústica Trazabilidad: PTB – Alemania CENAM – México CEM - España INMETRO - Brasil INTI - Argentina Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

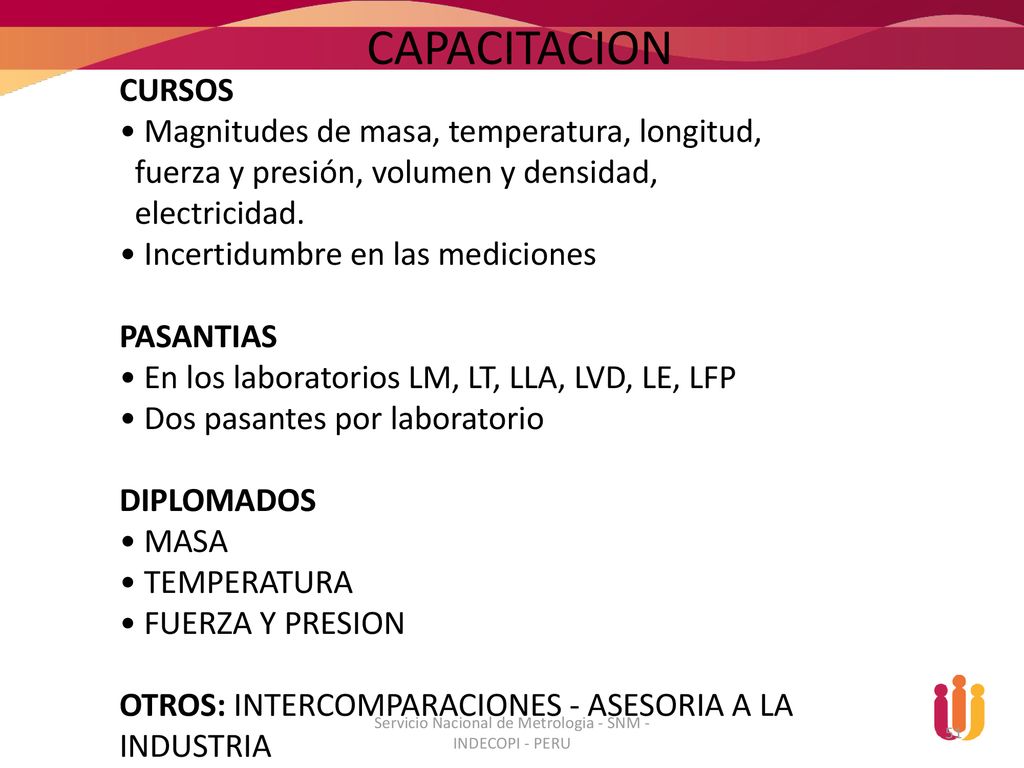

CAPACITACION CURSOS Magnitudes de masa, temperatura, longitud, fuerza y presión, volumen y densidad, electricidad. Incertidumbre en las mediciones PASANTIAS En los laboratorios LM, LT, LLA, LVD, LE, LFP Dos pasantes por laboratorio DIPLOMADOS MASA TEMPERATURA FUERZA Y PRESION OTROS: INTERCOMPARACIONES - ASESORIA A LA INDUSTRIA Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

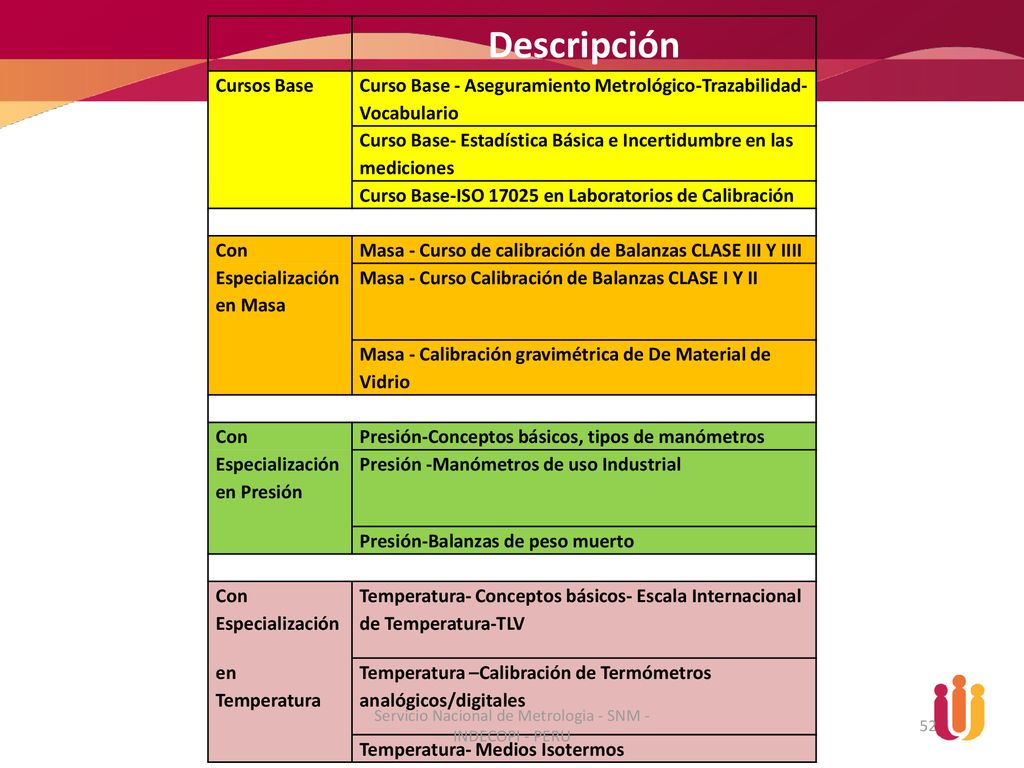

Descripción Cursos Base Curso Base - Aseguramiento Metrológico-Trazabilidad-Vocabulario Curso Base- Estadística Básica e Incertidumbre en las mediciones Curso Base-ISO en Laboratorios de Calibración Con Masa - Curso de calibración de Balanzas CLASE III Y IIII Especialización en Masa Masa - Curso Calibración de Balanzas CLASE I Y II Masa - Calibración gravimétrica de De Material de Vidrio Presión-Conceptos básicos, tipos de manómetros Especialización en Presión Presión -Manómetros de uso Industrial Presión-Balanzas de peso muerto Con Especialización Temperatura- Conceptos básicos- Escala Internacional de Temperatura-TLV en Temperatura Temperatura –Calibración de Termómetros analógicos/digitales Temperatura- Medios Isotermos Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Publicaciones Cooperación Técnica Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

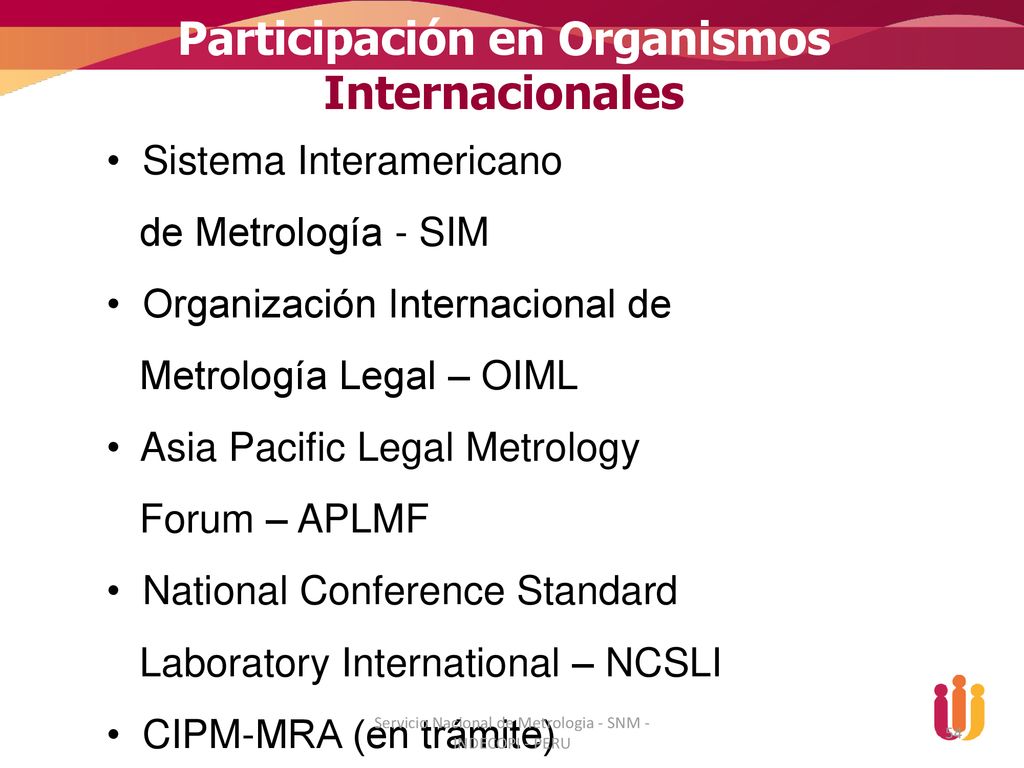

Participación en Organismos Internacionales
Sistema Interamericano de Metrología - SIM Organización Internacional de Metrología Legal – OIML Asia Pacific Legal Metrology Forum – APLMF National Conference Standard Laboratory International – NCSLI CIPM-MRA (en trámite) Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

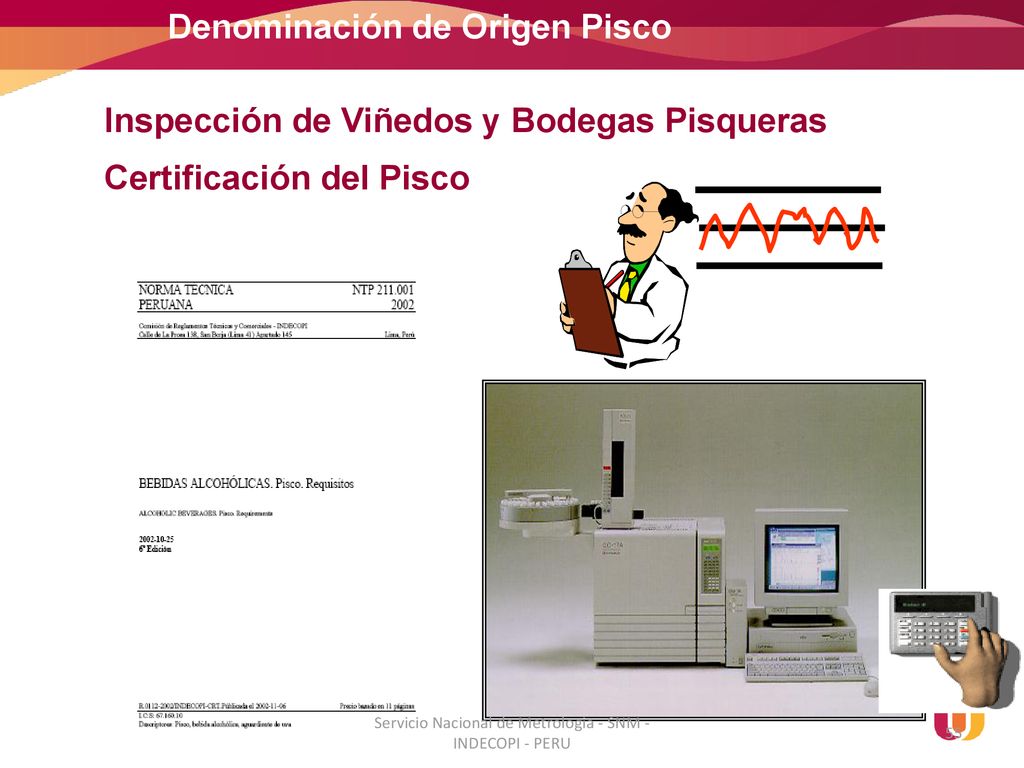

Denominación de Origen Pisco Inspección de Viñedos y Bodegas Pisqueras Certificación del Pisco Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

El SNM cuenta con un Sistema de Calidad ISO 9001 implantado y certificado desde el año 2000. Además nuestros laboratorios metrológicos tienen implementado el Sistema de Calidad establecido en la Norma Internacional ISO desde 1997. Actualmente nuestro Sistema de Calidad ISO 17025, ha sido evaluado por expertos del SIM (on site peer reviews), adicionalmente han sido evaluados técnicamente los laboratorios de Energía Eléctrica, AC / DC, Masa, Volumen, Densidad, Fuerza y Presión, Temperatura, Longitud y Electroquímica (MR de pH). Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

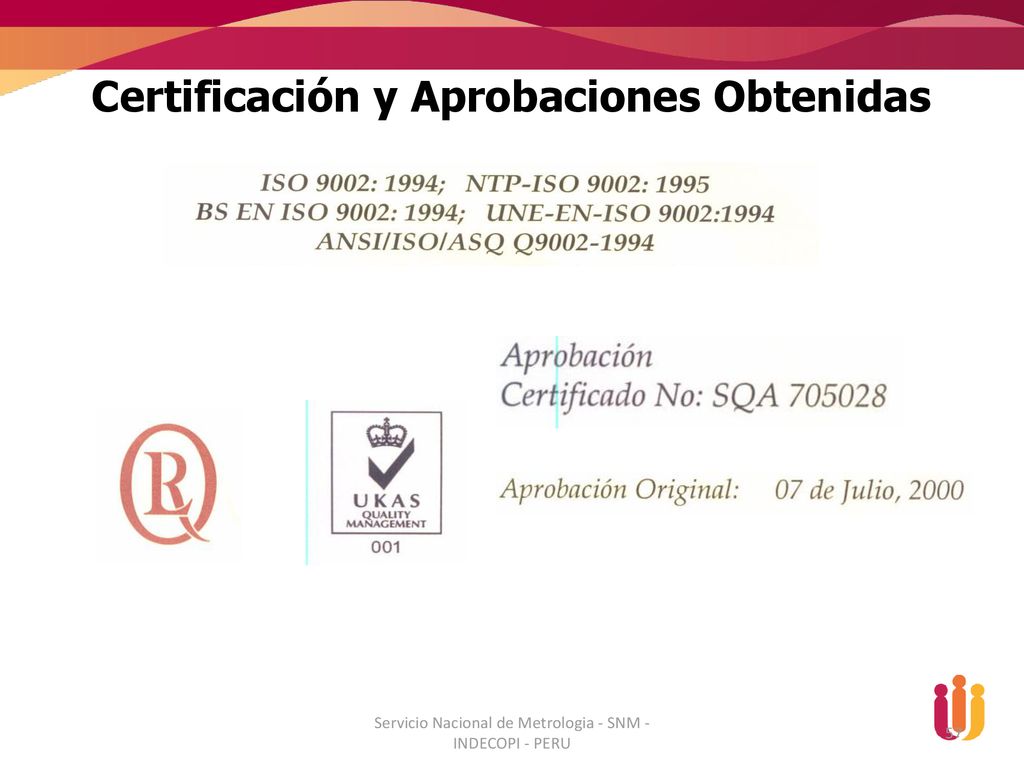

Certificación y Aprobaciones Obtenidas Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

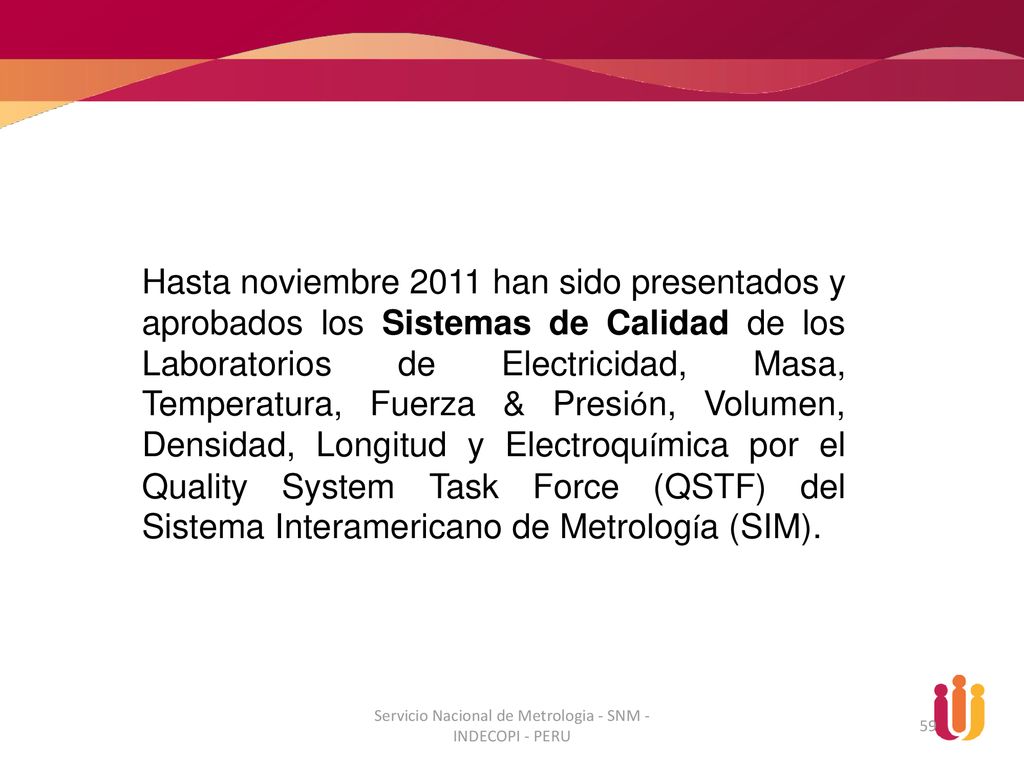

Servicio Nacional de Metrología Hasta noviembre 2011 han sido presentados y aprobados los Sistemas de Calidad de los Laboratorios de Electricidad, Masa, Temperatura, Fuerza & Presión, Volumen, Densidad, Longitud y Electroquímica por el Quality System Task Force (QSTF) del Sistema Interamericano de Metrología (SIM). Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

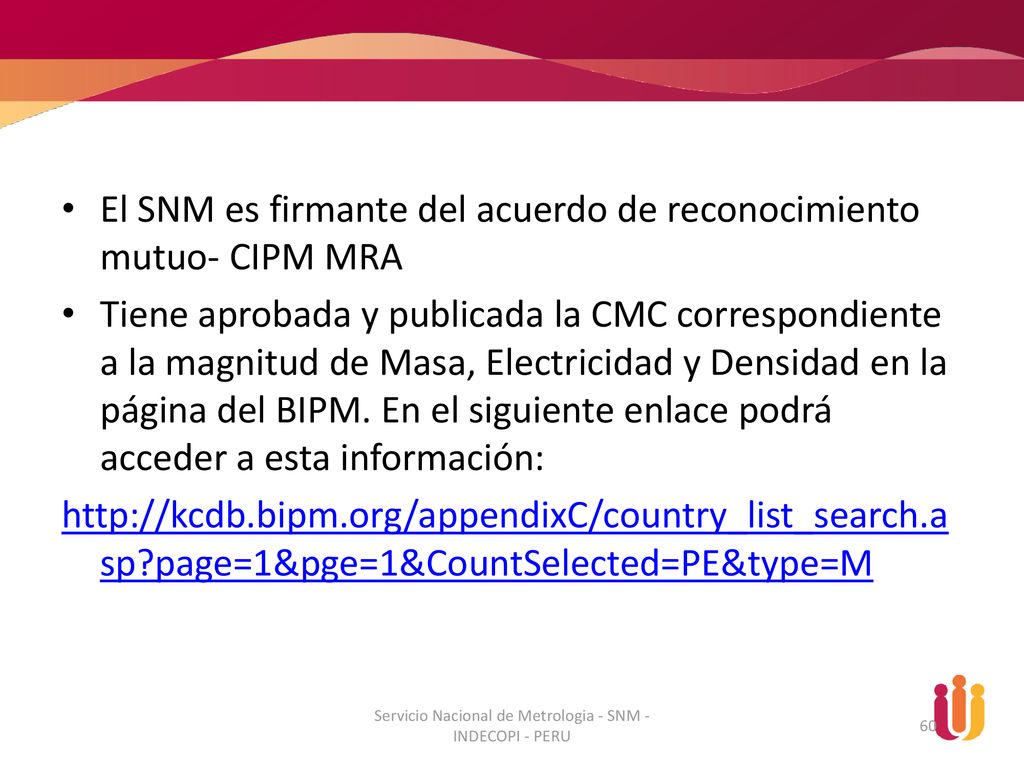

Servicio Nacional de Metrología El SNM es firmante del acuerdo de reconocimiento mutuo- CIPM MRA Tiene aprobada y publicada la CMC correspondiente a la magnitud de Masa, Electricidad y Densidad en la página del BIPM. En el siguiente enlace podrá acceder a esta información: Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

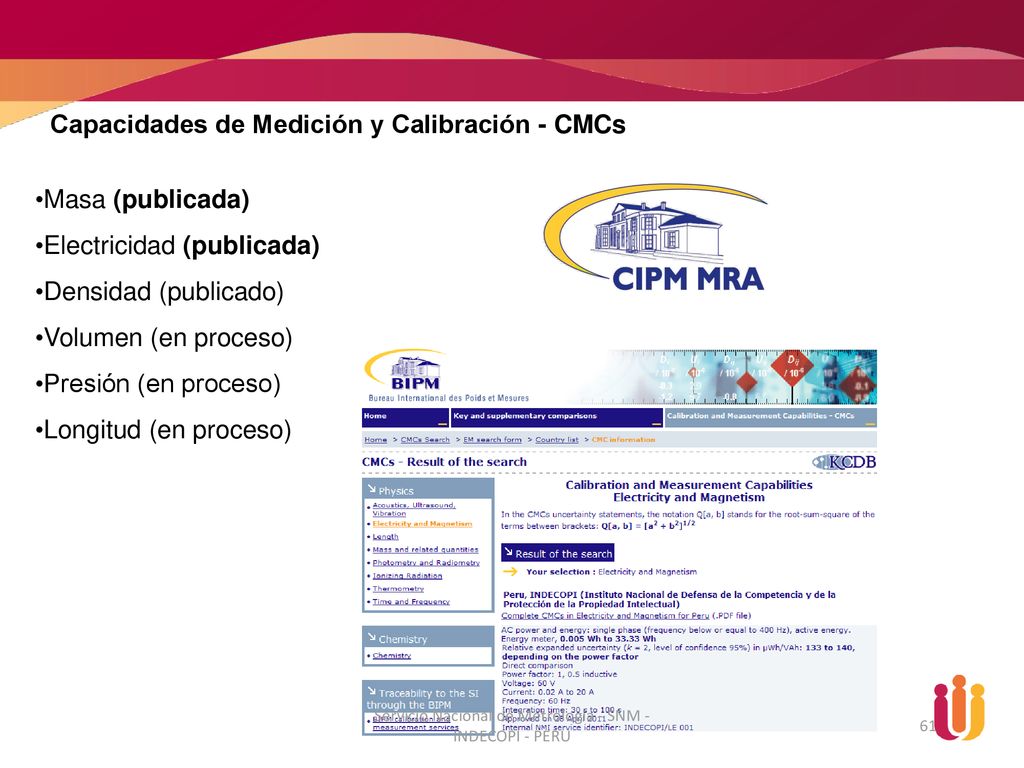

Servicio Nacional de Metrología Capacidades de Medición y Calibración - CMCs Masa (publicada) Electricidad (publicada) Densidad (publicado) Volumen (en proceso) Presión (en proceso) Longitud (en proceso) Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

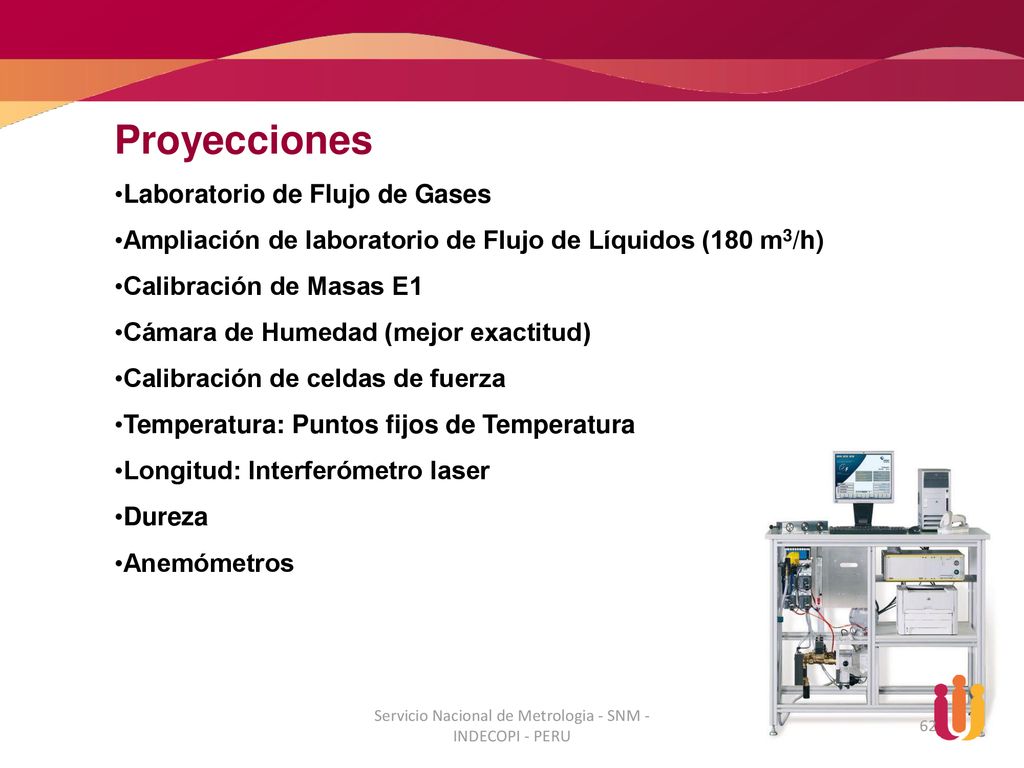

Servicio Nacional de Metrología Proyecciones Laboratorio de Flujo de Gases Ampliación de laboratorio de Flujo de Líquidos (180 m3/h) Calibración de Masas E1 Cámara de Humedad (mejor exactitud) Calibración de celdas de fuerza Temperatura: Puntos fijos de Temperatura Longitud: Interferómetro laser Dureza Anemómetros Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

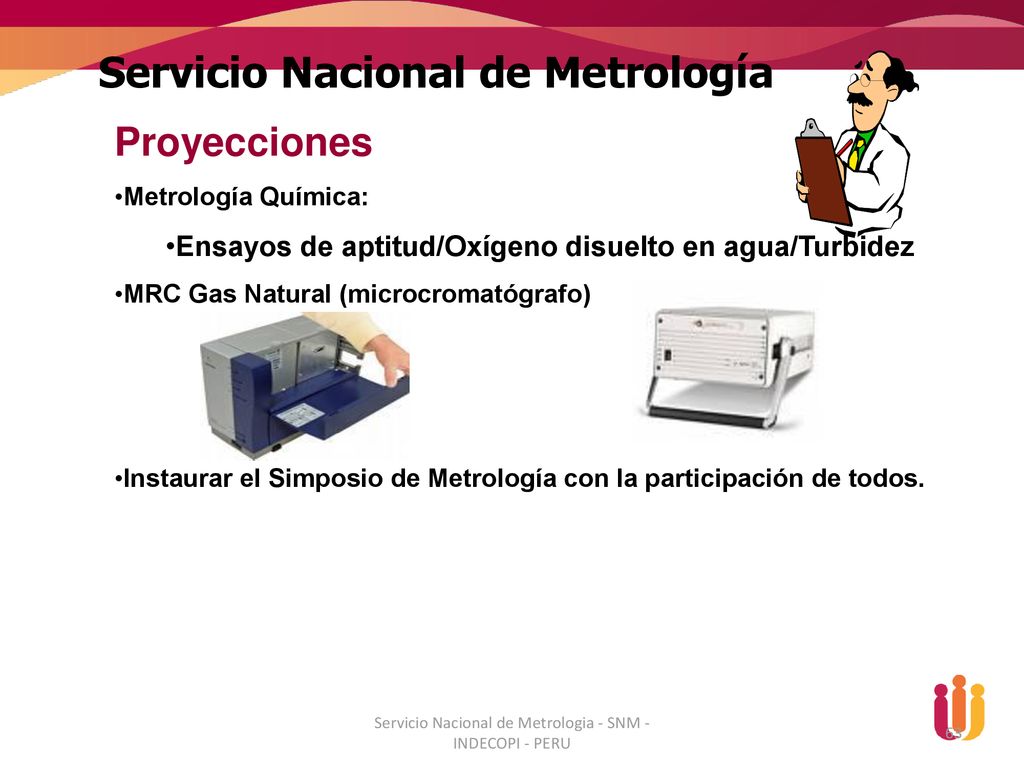

Servicio Nacional de Metrología Proyecciones Metrología Química: Ensayos de aptitud/Oxígeno disuelto en agua/Turbidez MRC Gas Natural (microcromatógrafo) Instaurar el Simposio de Metrología con la participación de todos. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

Servicio Nacional de Metrología Proyectos Nacionales Mejoramiento de las capacidades medición de los servicios que ofrece el SNM, se presentará proyecto a SNIP para su aprobación. Participación en el proyecto sobre Sistema Nacional de Calidad liderado por la Dirección de Competitividad del MEF.(BID) Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

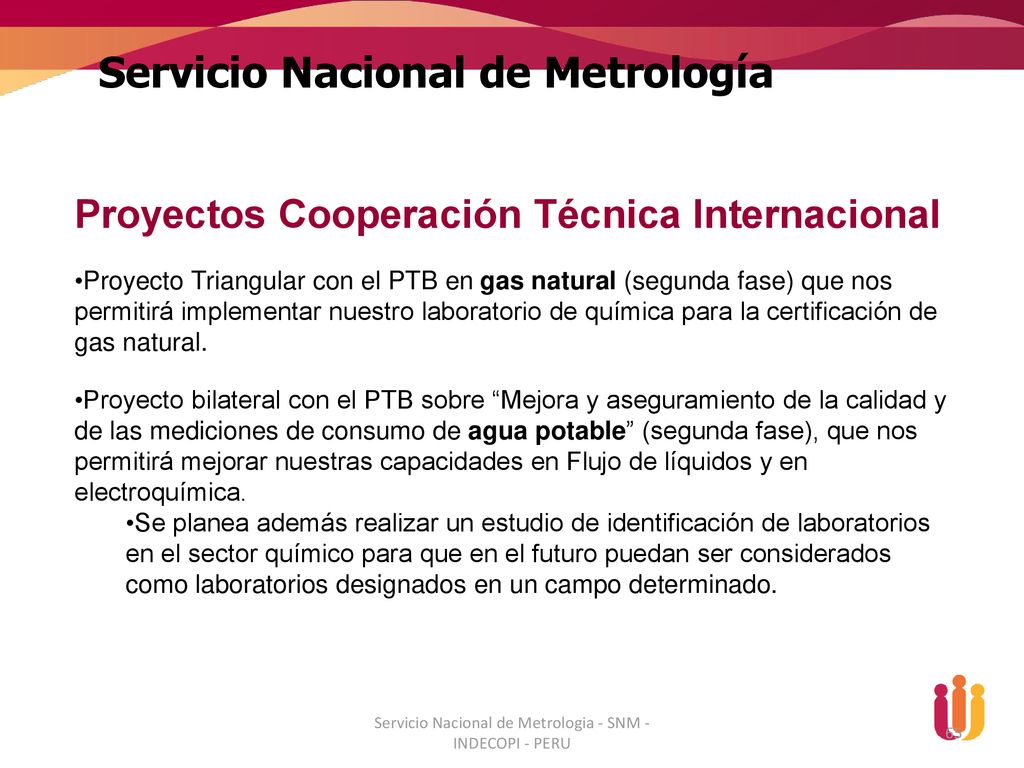

Servicio Nacional de Metrología Proyectos Cooperación Técnica Internacional Proyecto Triangular con el PTB en gas natural (segunda fase) que nos permitirá implementar nuestro laboratorio de química para la certificación de gas natural. Proyecto bilateral con el PTB sobre “Mejora y aseguramiento de la calidad y de las mediciones de consumo de agua potable” (segunda fase), que nos permitirá mejorar nuestras capacidades en Flujo de líquidos y en electroquímica. Se planea además realizar un estudio de identificación de laboratorios en el sector químico para que en el futuro puedan ser considerados como laboratorios designados en un campo determinado. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

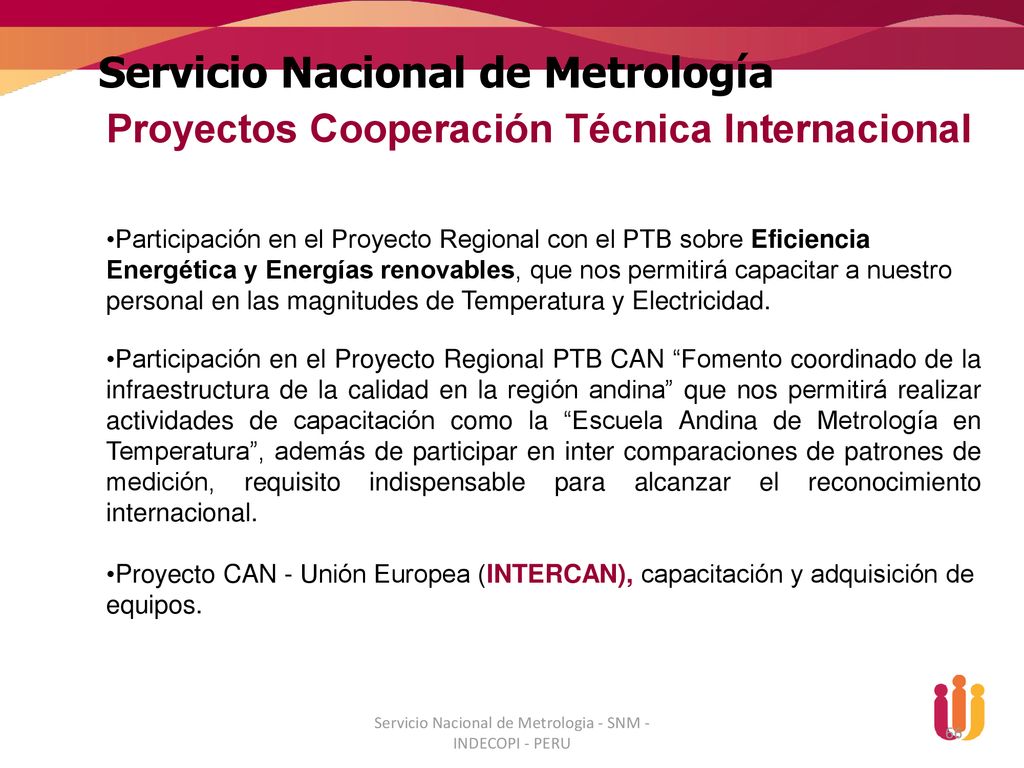

Servicio Nacional de Metrología Proyectos Cooperación Técnica Internacional Participación en el Proyecto Regional con el PTB sobre Eficiencia Energética y Energías renovables, que nos permitirá capacitar a nuestro personal en las magnitudes de Temperatura y Electricidad. Participación en el Proyecto Regional PTB CAN “Fomento coordinado de la infraestructura de la calidad en la región andina” que nos permitirá realizar actividades de capacitación como la “Escuela Andina de Metrología en Temperatura”, además de participar en inter comparaciones de patrones de medición, requisito indispensable para alcanzar el reconocimiento internacional. Proyecto CAN - Unión Europea (INTERCAN), capacitación y adquisición de equipos. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU

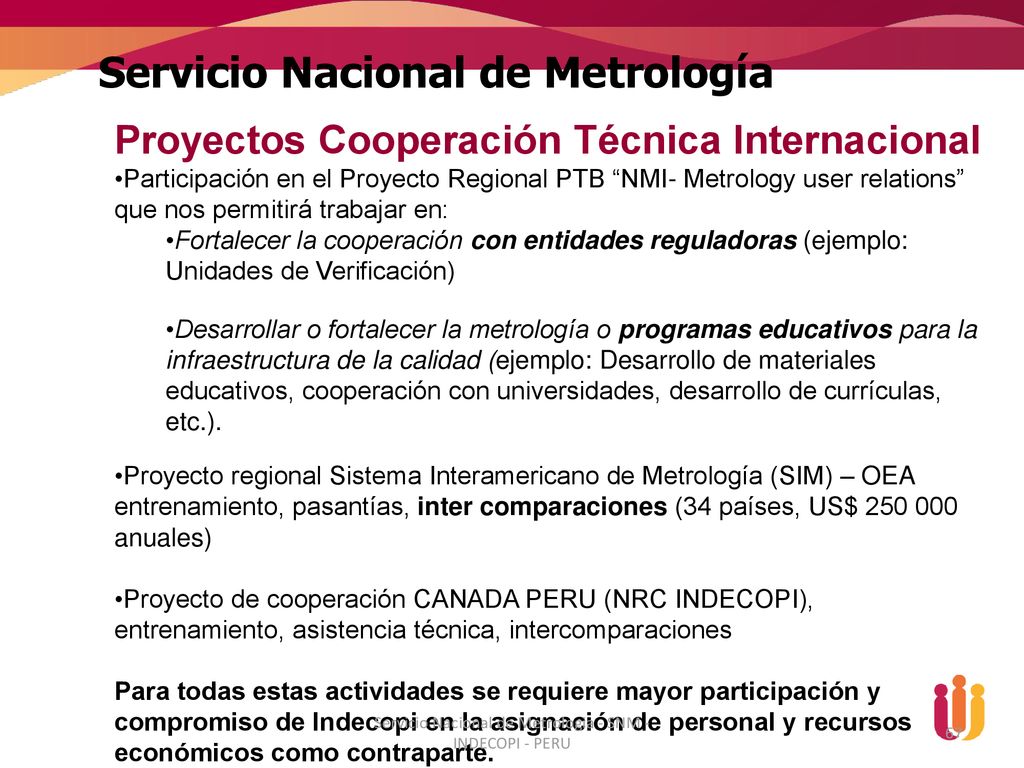

Servicio Nacional de Metrología Proyectos Cooperación Técnica Internacional Participación en el Proyecto Regional PTB “NMI- Metrology user relations” que nos permitirá trabajar en: Fortalecer la cooperación con entidades reguladoras (ejemplo: Unidades de Verificación) Desarrollar o fortalecer la metrología o programas educativos para la infraestructura de la calidad (ejemplo: Desarrollo de materiales educativos, cooperación con universidades, desarrollo de currículas, etc.). Proyecto regional Sistema Interamericano de Metrología (SIM) – OEA entrenamiento, pasantías, inter comparaciones (34 países, US$ anuales) Proyecto de cooperación CANADA PERU (NRC INDECOPI), entrenamiento, asistencia técnica, intercomparaciones Para todas estas actividades se requiere mayor participación y compromiso de Indecopi en la asignación de personal y recursos económicos como contraparte. Servicio Nacional de Metrologia - SNM - INDECOPI - PERU
