1 INSTALACIONES 1

2 PARTES QUE INTEGAN LAS INSTALACIOES HIDRÁULICAS Y SANITARIAS REGLAMENTO DE INGENIERÍA SANITARIA RELATIVO A EDIFICIOS. PUBLICADO EN EL DIARIO OFICIAL DEL 20 DE MAYO DE 1964

3 REGLAMENTO DE INGENIERÍA SANITARIA RELATIVO A EDIFICIOS. ART. 26. PENDIENTE MÍNIMA EN LAS AZOTEAS DEL 1.5%. ART. 27. POR CADA 100 M 2 DE AZOTEA O PROYECCIÓN HORIZONTAL SE INSTALARÁ UN CONDUCTO PARA LA RECOLECCIÓN Y TRANSPORTACIÓN DE LAS AGUAS PLUVIALES, DE 7.5 CM. DE DIÁMETRO (3"), O BIEN, UNO DE ÁREA EQUIVALENTE.

4 REGLAMENTO DE INGENIERÍA SANITARIA RELATIVO A EDIFICIOS. ART. 31. LOS PATIOS PAVIMENTADOS TENDRÁN UNA PENDIENTE MÍNIMA DE 1% HACIA COLADERAS CON OBTURADOR HIDRÁULICO. ART. 52. EL APROVISIONAMIENTO DE AGUA POTABLE A LOS EDIFICIOS SE CALCULARÁ COMO MÍNIMO CON 150 LITROS/DÍA ADEMÁS, EL SERVICIO SERÁ CONTINUO LAS 24 HORAS DEL DÍA.

5 REGLAMENTO DE INGENIERÍA SANITARIA RELATIVO A EDIFICIOS. ART. 54. PARA FINES DE ALMACENAMIENTO SE INSTALARÁ DEPÓSITOS EN LAS AZOTEAS CON CAPACIDAD DE 100 LITROS/HAB. ART. 56. LOS DEPÓSITOS POR GRAVEDAD SE COLOCARÁ A UNA ALTURA DE 2 METROS POR LO MENOS, DEL MUEBLE SANITARIO MÁS ALTO. ART. 68. TODO WC AL INSTALARSE DEBERÁ QUEDAR PROVISTO DE UN TUBO VENTILADOR.

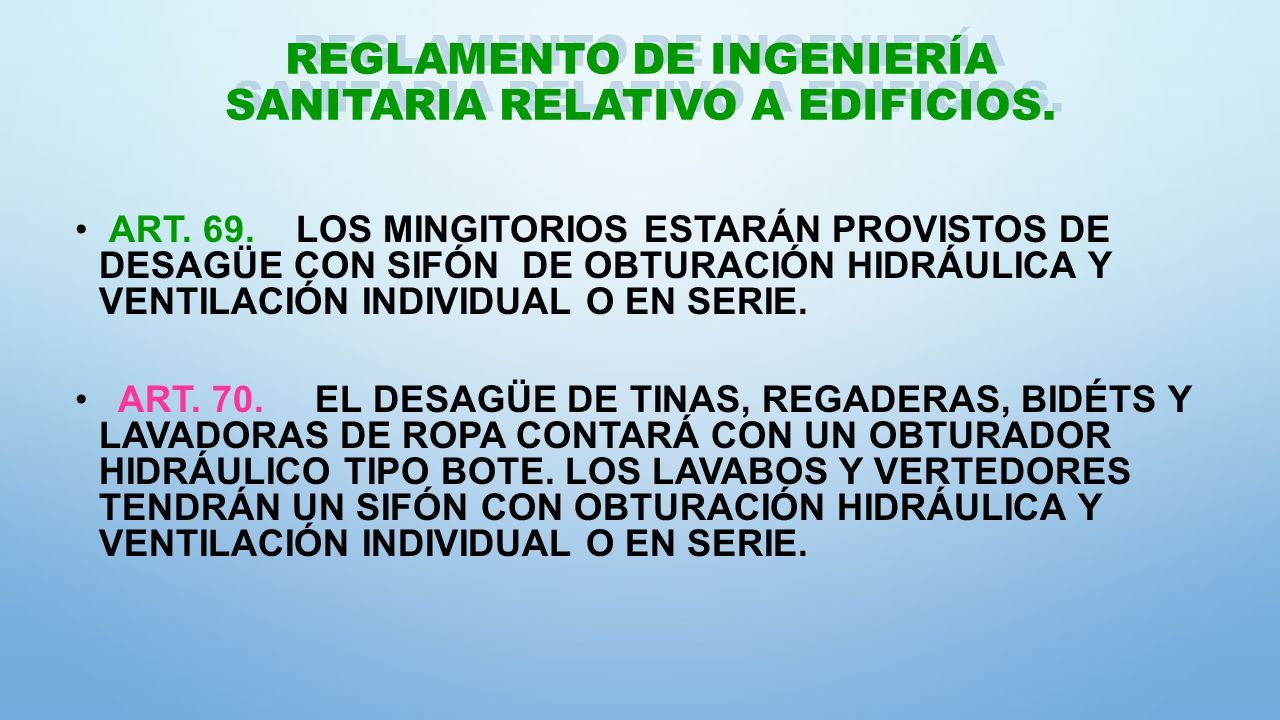

6 REGLAMENTO DE INGENIERÍA SANITARIA RELATIVO A EDIFICIOS. ART. 69. LOS MINGITORIOS ESTARÁN PROVISTOS DE DESAGÜE CON SIFÓN DE OBTURACIÓN HIDRÁULICA Y VENTILACIÓN INDIVIDUAL O EN SERIE. ART. 70. EL DESAGÜE DE TINAS, REGADERAS, BIDÉTS Y LAVADORAS DE ROPA CONTARÁ CON UN OBTURADOR HIDRÁULICO TIPO BOTE. LOS LAVABOS Y VERTEDORES TENDRÁN UN SIFÓN CON OBTURACIÓN HIDRÁULICA Y VENTILACIÓN INDIVIDUAL O EN SERIE.

7 REGLAMENTO DE INGENIERÍA SANITARIA RELATIVO A EDIFICIOS. ART. 71. LOS FREGADEROS DE COCINA DE VIVIENDAS TENDRÁN SIFÓN CON SELLO HIDRÁULICO, CON REGISTRO PARA LIMPIEZA Y UN DIÁMETRO NO MENOR DE 38 MM (11/2”). LOS FREGADEROS DE RESTAURANTES DEBERÁN CONTAR CON TRAMPA PARA GRASAS. ART. 75. LOS ALBAÑALES SERÁN COMO MÍNIMO DE 15 CM. DE DIÁMETRO.

8 REGLAMENTO DE INGENIERÍA SANITARIA RELATIVO A EDIFICIOS. ART. 76. LOS ALBAÑALES SE CONSTRUIRÁN BAJO LOS PISOS O LOS, PATIOS DE LOS EDIFICIOS, SALVO EN CASOS ESPECIALES. ART. 78. LOS ALBAÑALES SE INSTALARÁN CUANDO MENOS A 1.0 M DE DISTANCIA DE LOS MUROS. ART. 79. LOS TUBOS PARA CONDUCTOS DESAGUADORES TENDRÁN UN DIÁMETRO MÍNIMO DE 32 MM (1 1/4), CON PENDIENTE MÍNIMA DE 2% HASTA EL DIÁMETRO DE 75 MM (3') Y DE 1.5% PARA DIÁMETROS MAYORES DE 75 MM

9 REGLAMENTO DE INGENIERÍA SANITARIA RELATIVO A EDIFICIOS. ART. 81. LOS CAMBIOS DE DIRECCIÓN DE LOS ALBAÑALES Y LAS CONEXIONES DE RAMALES SE HARÁN CON DEFLEXIÓN DE 45° COMO MÁXIMO. ART. 83. LOS ALBAÑALES SE CONSTRUIRÁN CON UNA PENDIENTE MÍNIMA DE 1.5%.

10 REGLAMENTO DE INGENIERÍA SANITARIA RELATIVO A EDIFICIOS. ART. 81. LOS CAMBIOS DE DIRECCIÓN DE LOS ALBAÑALES Y LAS CONEXIONES DE RAMALES SE HARÁN CON DEFLEXIÓN DE 45° COMO MÁXIMO. ART. 83. LOS ALBAÑALES SE CONSTRUIRÁN CON UNA PENDIENTE MÍNIMA DE 1.5%.

11 REGLAMENTO DE INGENIERÍA SANITARIA RELATIVO A EDIFICIOS. ART. 85. LAS DIMENSIONES MÍNIMASDE LOS REGISTROS SERÁN: HASTA 1.0 M DE PROFUNDIDAD, 40X60 CM. HASTA 2.0 M DE PROFUNDIDAD, 50X70 CM. PARA PROFUNDIDAD MAYOR DE 2.0 M. 60X80 CM. ART. 89. LAS BAJADAS DE AGUAS PLUVIALES NO PODRÁN UTILIZARSE COMO TUBOS VENTILADORES.

12 REGLAMENTO DE INGENIERÍA SANITARIA RELATIVO A EDIFICIOS. ART. 97. LOS TUBOS VENTILADORES DE ALBAÑALES CONDUCTOS DESAGUADORES SERÁN DE FIERRO FUNDIDO, FIERRO GALVANIZADO, ASBESTO-CEMENTO O P. V. C., TENDRÁN COMO MÍNIMO UN DIÁMETRO DE 50 MM Y PODRÁN EMPOTRARSE A LOS MUROS. CUANDO SE TRATE DE VENTILACIÓN DIRECTA DE CUALQUIERA DE LOS MUEBLES SANITARIOS, CON EXCEPCIÓN DEL WC, EL DIÁMETRO NO SERÁ INFERIOR A LA MITAD DEL QUE TENGA EL CONDUCTO DESAGUADOR QUE VENTILADOR, PERO EN NINGÚN CASO MENOR DE 32 MM DE DIÁMETRO.
