1 División de Distribución Oriente ESPECIFICACIONES EN BAJA TENSION AEREO MONOFASICO 5KW SUBTERRANEO MONOFASICO 5KW SUBTERRANEO MONOFÁSICO TIPO II 5 KW 18 de Febrero de 2011 Ing. Hugo Martínez Lendechy hugo.martinez01@cfe.com.mx

2 División de Distribución Oriente

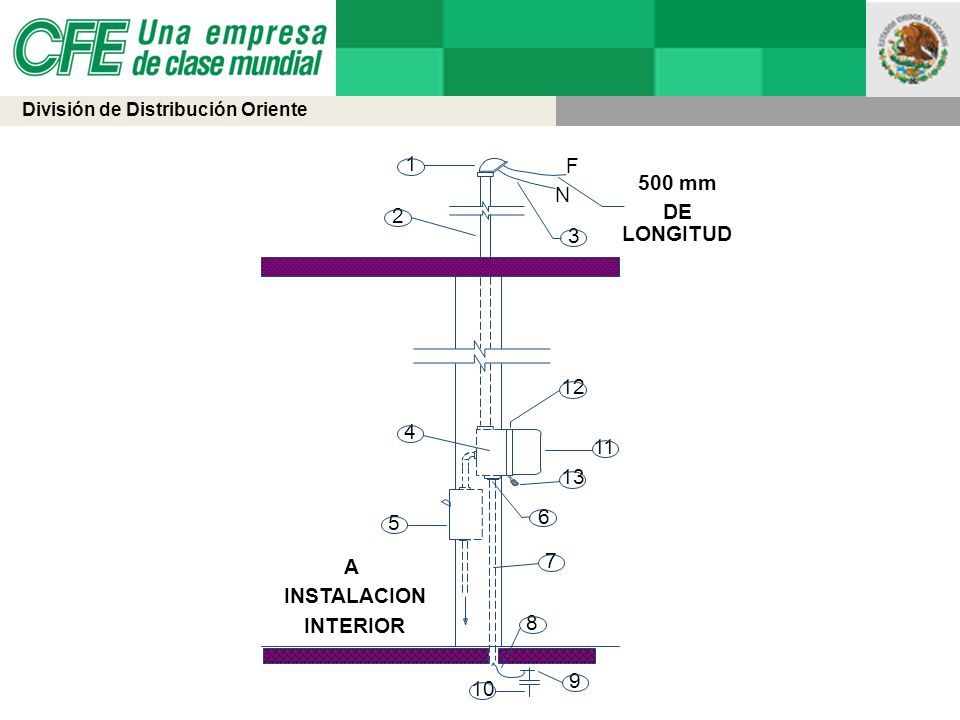

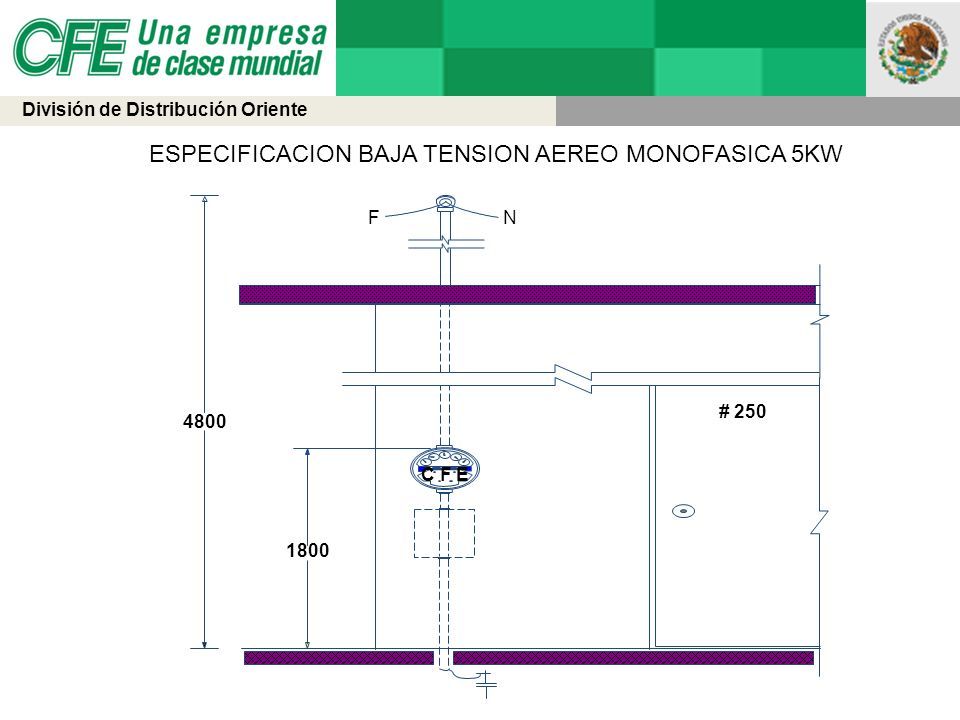

3 ESPECIFICACION BAJA TENSION AEREO MONOFASICA 5KW # 250 N F 1800 4800 C F E

4 División de Distribución Oriente

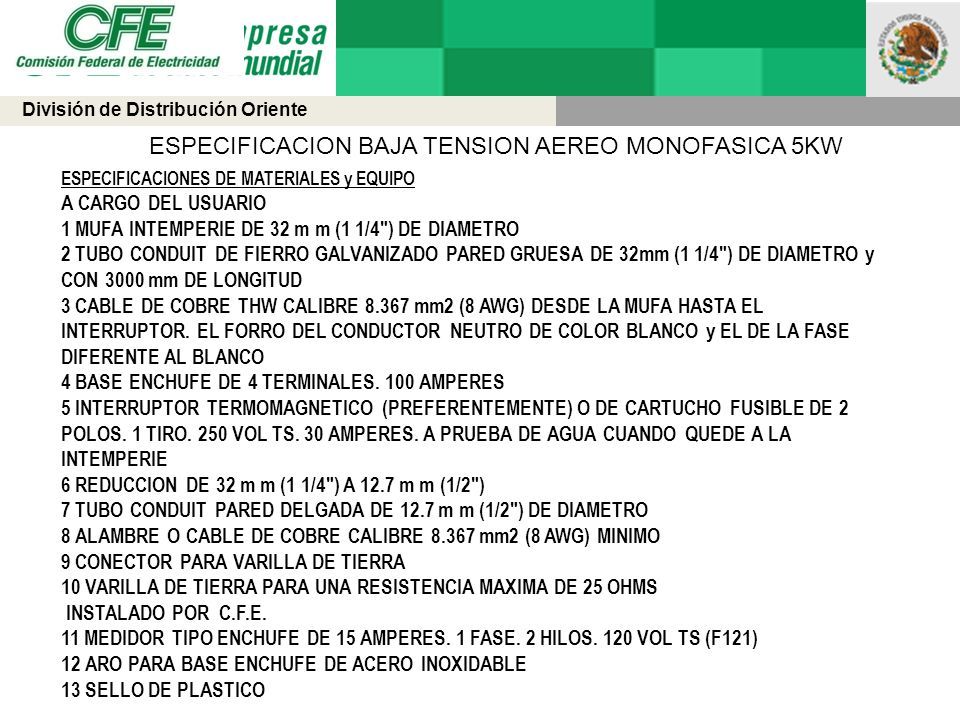

5 ESPECIFICACION BAJA TENSION AEREO MONOFASICA 5KW ESPECIFICACIONES DE MATERIALES y EQUIPO A CARGO DEL USUARIO 1 MUFA INTEMPERIE DE 32 m m (1 1/4") DE DIAMETRO 2 TUBO CONDUIT DE FIERRO GALVANIZADO PARED GRUESA DE 32mm (1 1/4") DE DIAMETRO y CON 3000 mm DE LONGITUD 3 CABLE DE COBRE THW CALIBRE 8.367 mm2 (8 AWG) DESDE LA MUFA HASTA EL INTERRUPTOR. EL FORRO DEL CONDUCTOR NEUTRO DE COLOR BLANCO y EL DE LA FASE DIFERENTE AL BLANCO 4 BASE ENCHUFE DE 4 TERMINALES. 100 AMPERES 5 INTERRUPTOR TERMOMAGNETICO (PREFERENTEMENTE) O DE CARTUCHO FUSIBLE DE 2 POLOS. 1 TIRO. 250 VOL TS. 30 AMPERES. A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE 6 REDUCCION DE 32 m m (1 1/4") A 12.7 m m (1/2") 7 TUBO CONDUIT PARED DELGADA DE 12.7 m m (1/2") DE DIAMETRO 8 ALAMBRE O CABLE DE COBRE CALIBRE 8.367 mm2 (8 AWG) MINIMO 9 CONECTOR PARA VARILLA DE TIERRA 10 VARILLA DE TIERRA PARA UNA RESISTENCIA MAXIMA DE 25 OHMS INSTALADO POR C.F.E. 11 MEDIDOR TIPO ENCHUFE DE 15 AMPERES. 1 FASE. 2 HILOS. 120 VOL TS (F121) 12 ARO PARA BASE ENCHUFE DE ACERO INOXIDABLE 13 SELLO DE PLASTICO

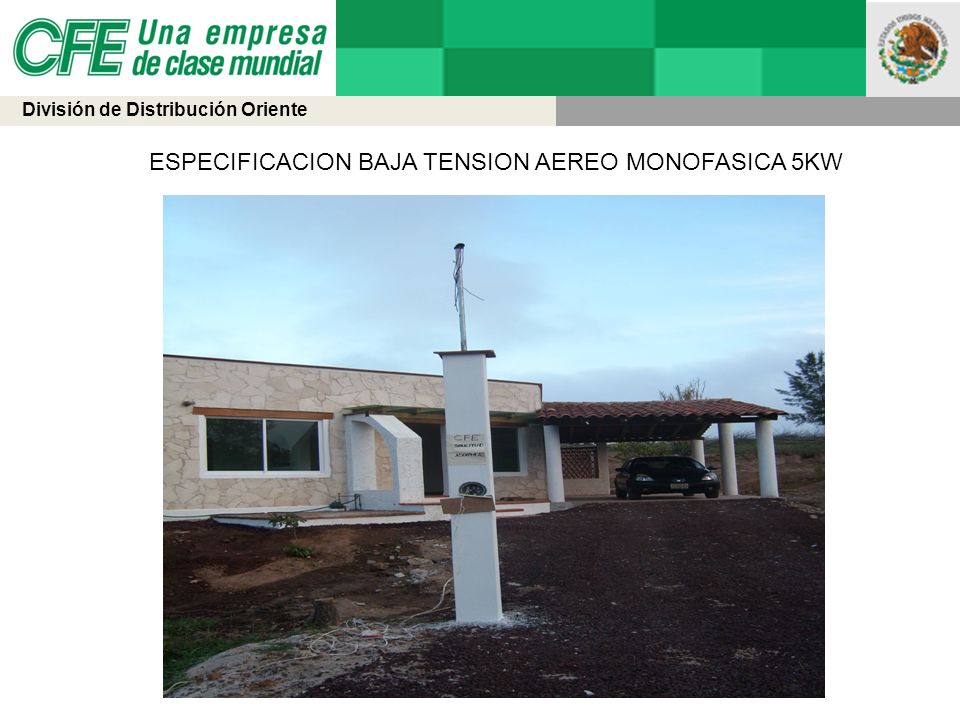

6 División de Distribución Oriente ESPECIFICACION BAJA TENSION AEREO MONOFASICA 5KW

7 División de Distribución Oriente

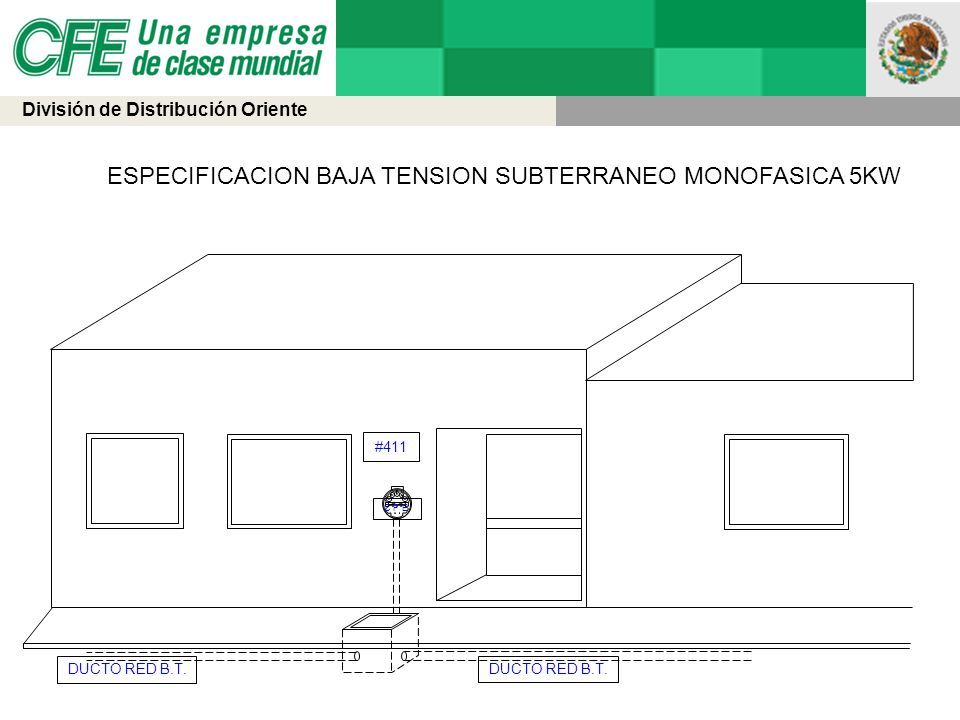

8 ESPECIFICACION BAJA TENSION SUBTERRANEO MONOFASICA 5KW C F E DUCTO RED B.T. #411

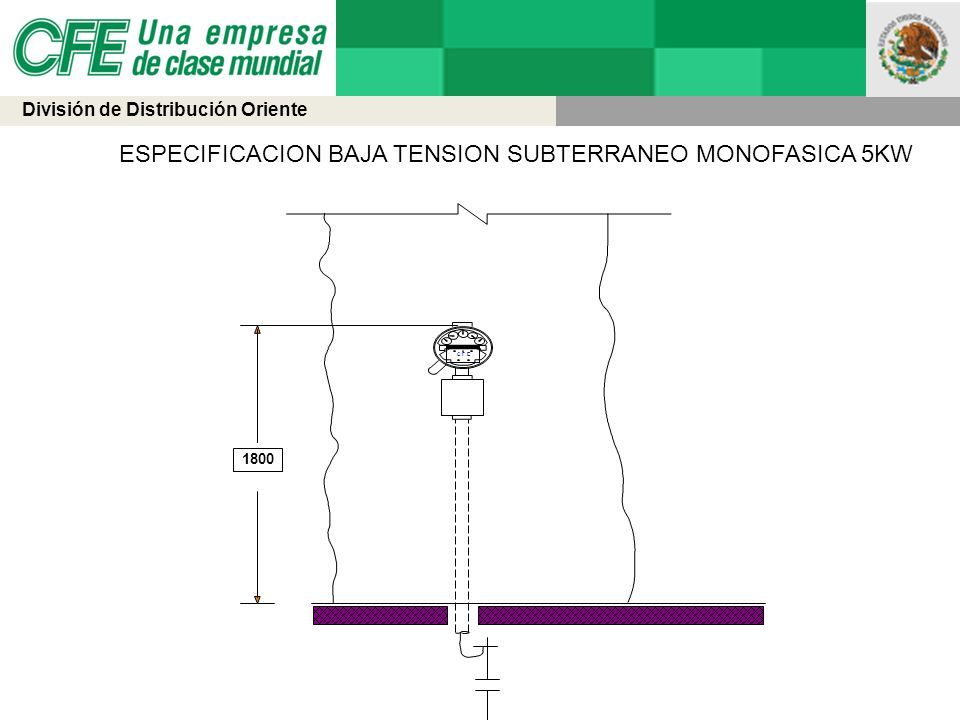

9 División de Distribución Oriente C F E 1800 ESPECIFICACION BAJA TENSION SUBTERRANEO MONOFASICA 5KW

10 División de Distribución Oriente ESPECIFICACION BAJA TENSION SUBTERRANEO MONOFASICA 5KW

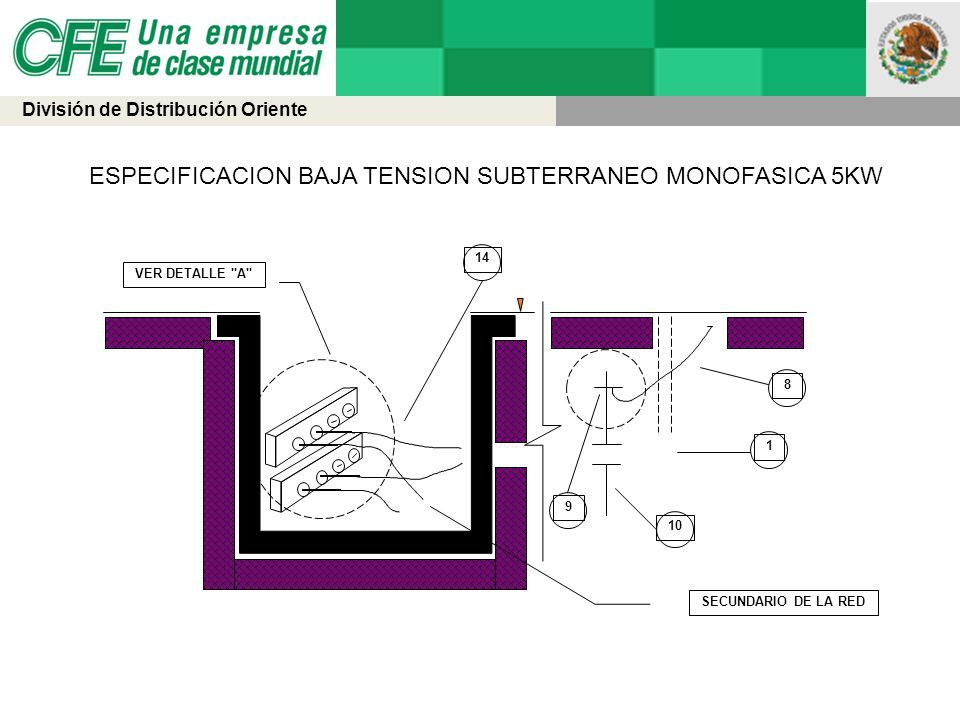

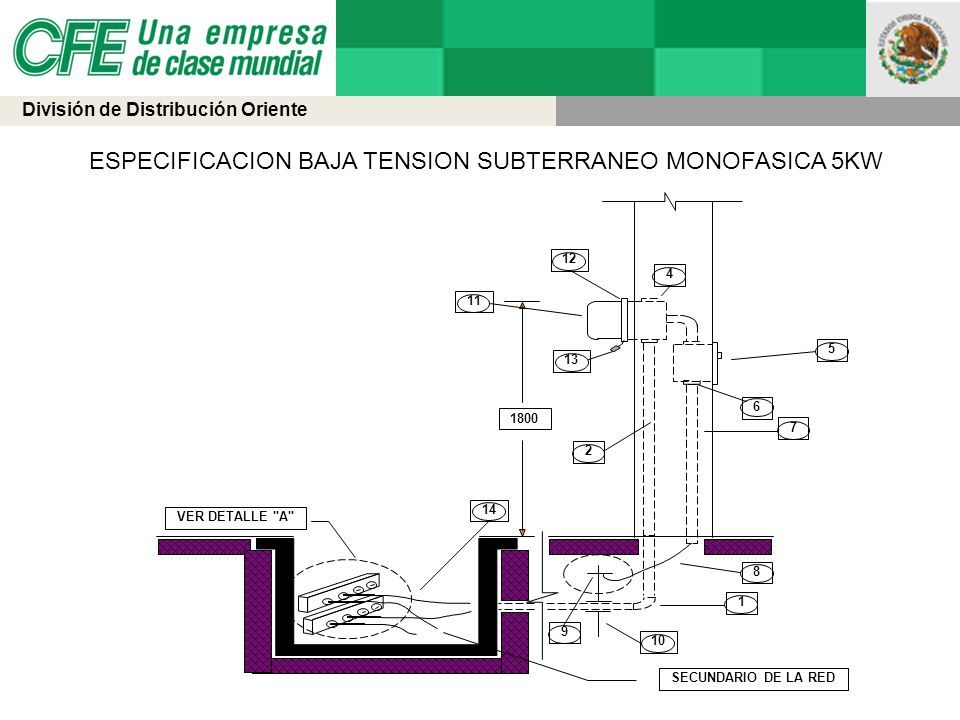

11 División de Distribución Oriente VER DETALLE "A" SECUNDARIO DE LA RED 14 1 9 10 8 ESPECIFICACION BAJA TENSION SUBTERRANEO MONOFASICA 5KW

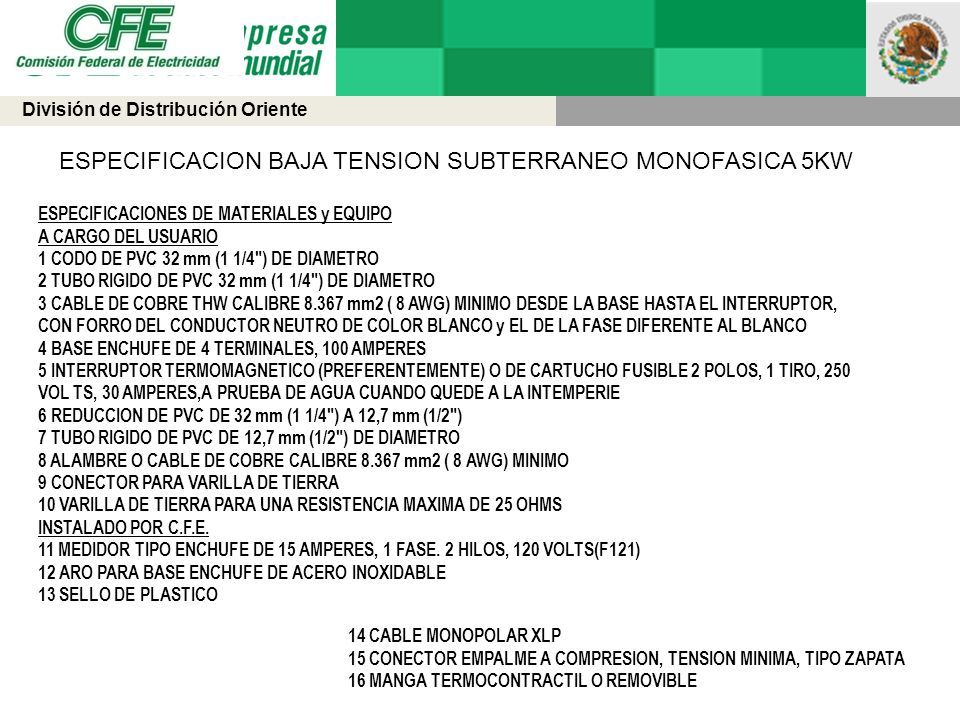

12 División de Distribución Oriente ESPECIFICACIONES DE MATERIALES y EQUIPO A CARGO DEL USUARIO 1 CODO DE PVC 32 mm (1 1/4") DE DIAMETRO 2 TUBO RIGIDO DE PVC 32 mm (1 1/4") DE DIAMETRO 3 CABLE DE COBRE THW CALIBRE 8.367 mm2 ( 8 AWG) MINIMO DESDE LA BASE HASTA EL INTERRUPTOR, CON FORRO DEL CONDUCTOR NEUTRO DE COLOR BLANCO y EL DE LA FASE DIFERENTE AL BLANCO 4 BASE ENCHUFE DE 4 TERMINALES, 100 AMPERES 5 INTERRUPTOR TERMOMAGNETICO (PREFERENTEMENTE) O DE CARTUCHO FUSIBLE 2 POLOS, 1 TIRO, 250 VOL TS, 30 AMPERES,A PRUEBA DE AGUA CUANDO QUEDE A LA INTEMPERIE 6 REDUCCION DE PVC DE 32 mm (1 1/4") A 12,7 mm (1/2") 7 TUBO RIGIDO DE PVC DE 12,7 mm (1/2") DE DIAMETRO 8 ALAMBRE O CABLE DE COBRE CALIBRE 8.367 mm2 ( 8 AWG) MINIMO 9 CONECTOR PARA VARILLA DE TIERRA 10 VARILLA DE TIERRA PARA UNA RESISTENCIA MAXIMA DE 25 OHMS INSTALADO POR C.F.E. 11 MEDIDOR TIPO ENCHUFE DE 15 AMPERES, 1 FASE. 2 HILOS, 120 VOLTS(F121) 12 ARO PARA BASE ENCHUFE DE ACERO INOXIDABLE 13 SELLO DE PLASTICO 14 CABLE MONOPOLAR XLP 15 CONECTOR EMPALME A COMPRESION, TENSION MINIMA, TIPO ZAPATA 16 MANGA TERMOCONTRACTIL O REMOVIBLE ESPECIFICACION BAJA TENSION SUBTERRANEO MONOFASICA 5KW

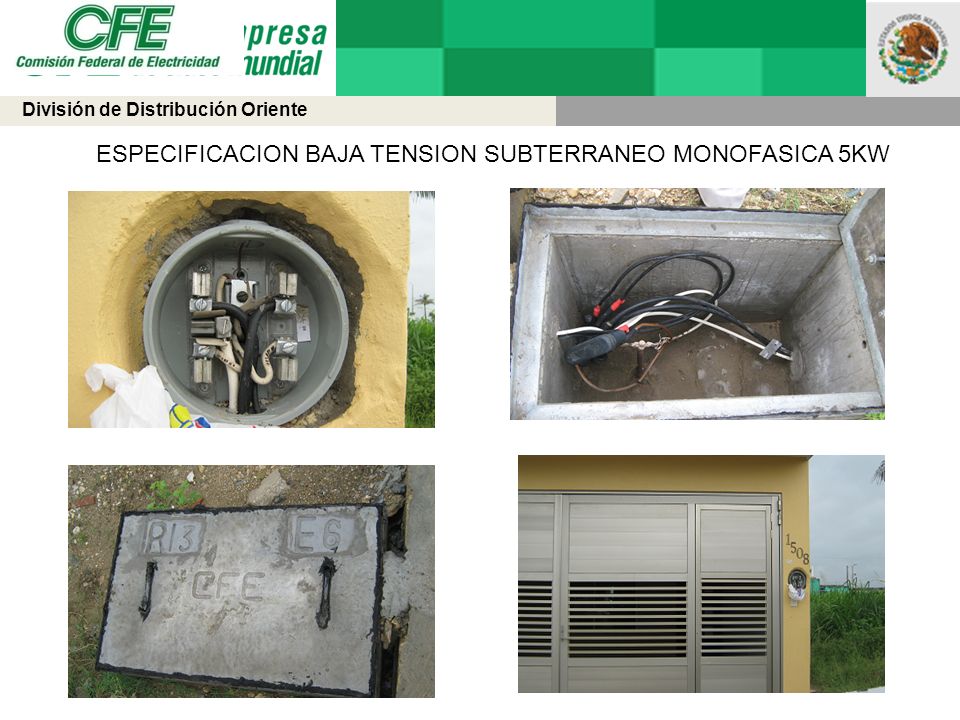

13 División de Distribución Oriente ESPECIFICACION BAJA TENSION SUBTERRANEO MONOFASICA 5KW

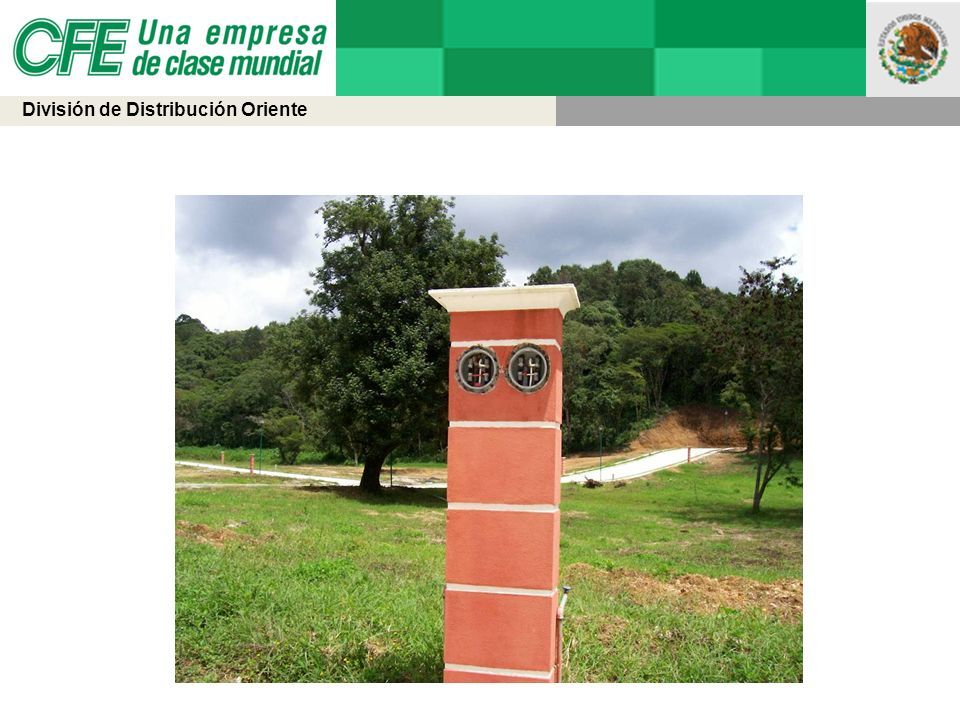

14 División de Distribución Oriente

15 Construcción al fondo de propiedad

16 División de Distribución Oriente 16 Conexión de Acometidas Subterráneas de Baja Tensión Puente para la conexión a tierra en el lado inferior de la Terminal, para acometida de aluminio

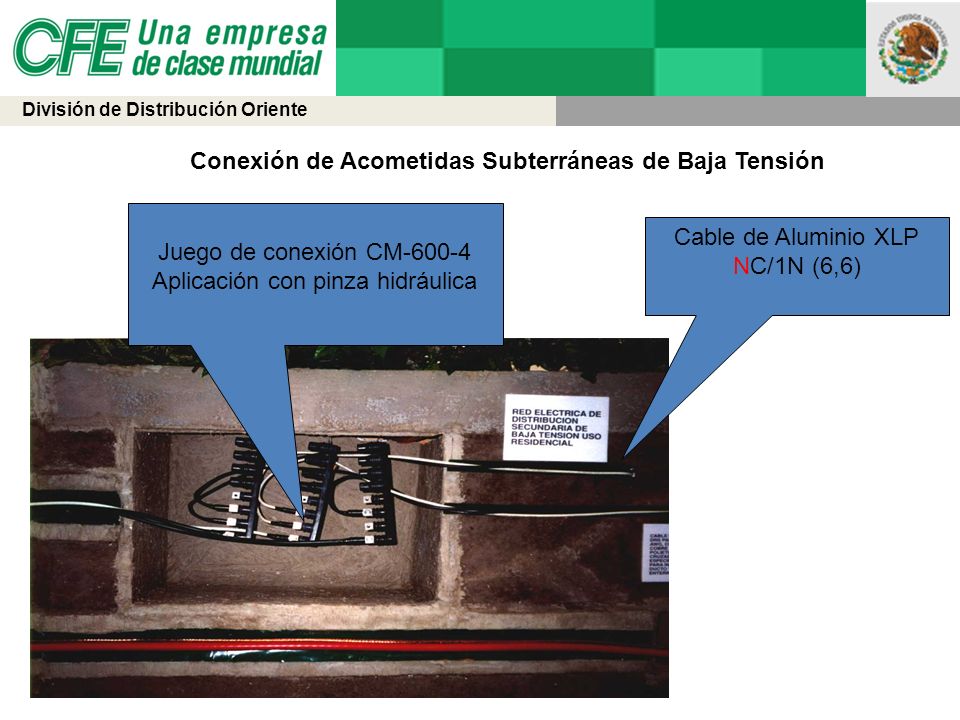

17 División de Distribución Oriente Juego de conexión CM-600-4 Aplicación con pinza hidráulica Cable de Aluminio XLP NC/1N (6,6) Conexión de Acometidas Subterráneas de Baja Tensión

18 División de Distribución Oriente

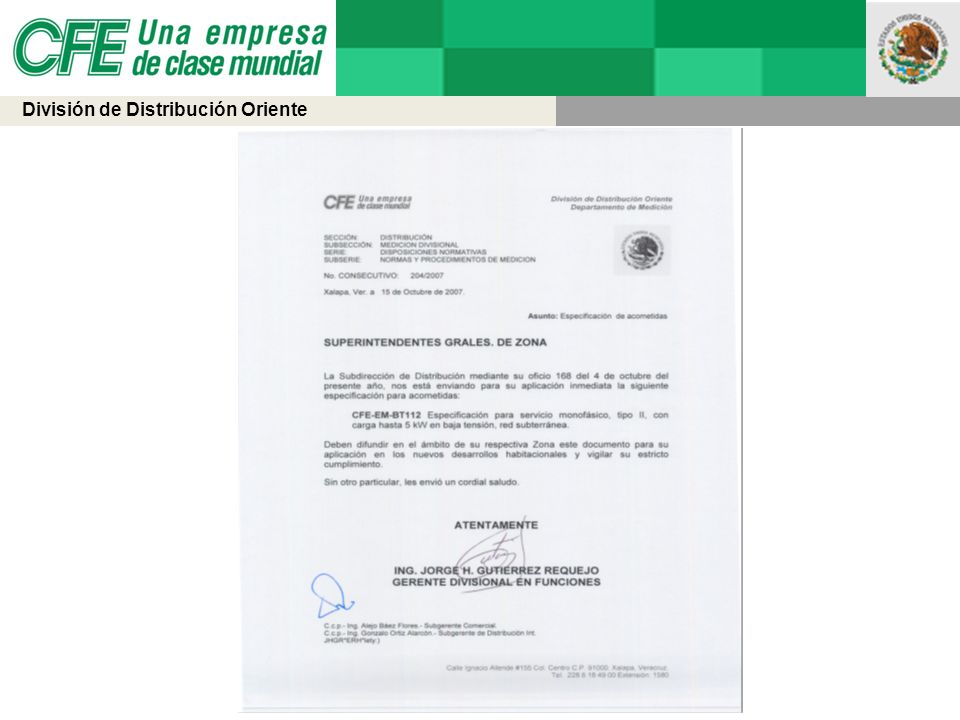

19

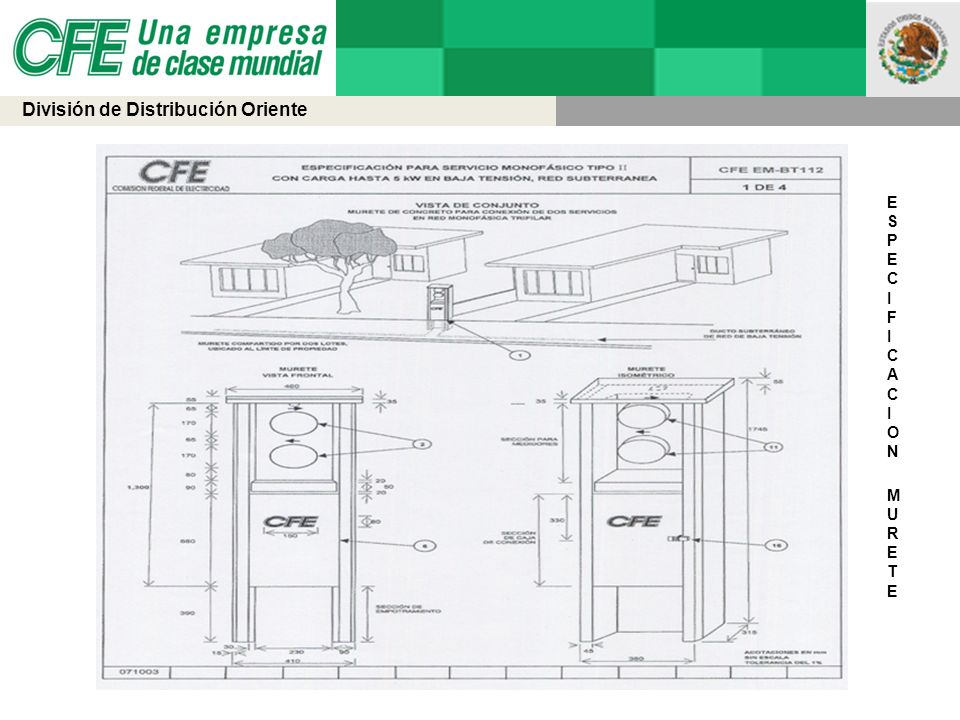

20 MURETEMURETE ESPECIFICACIONESPECIFICACION

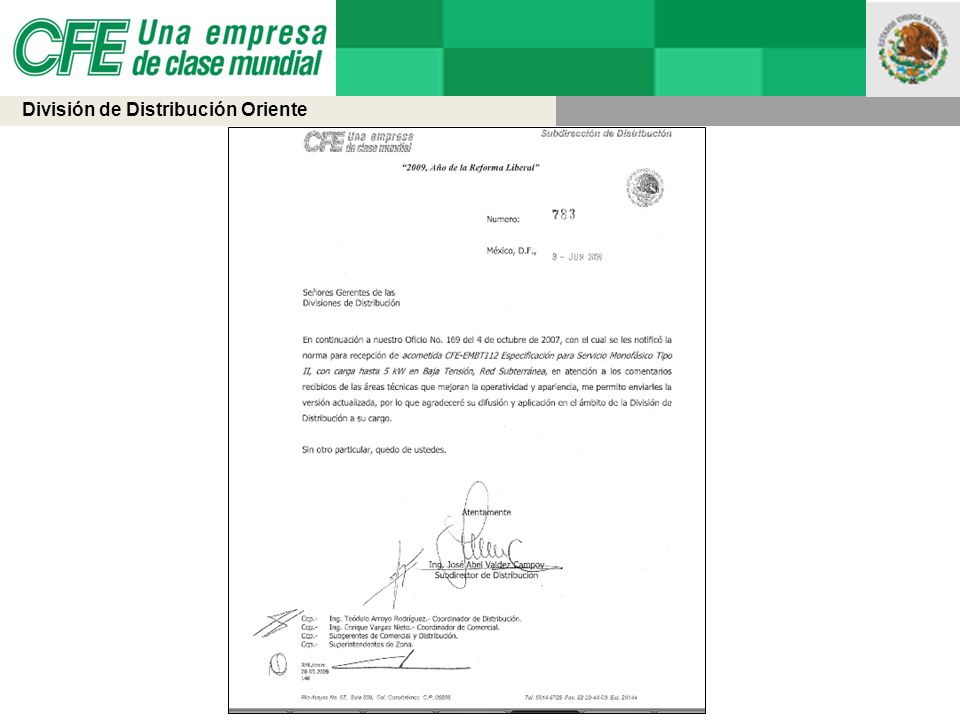

21

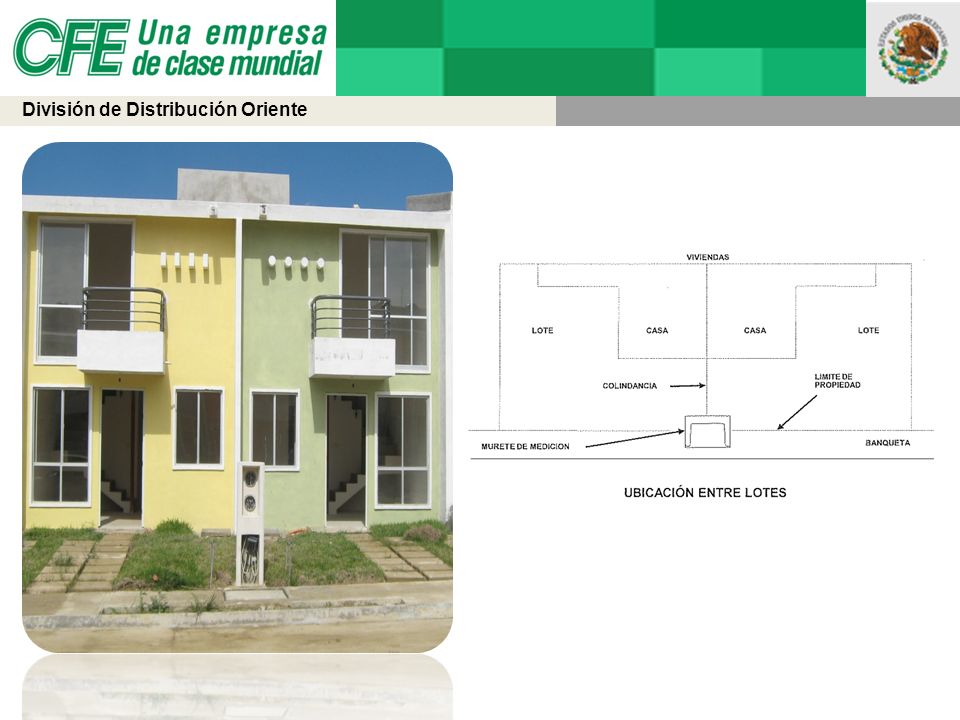

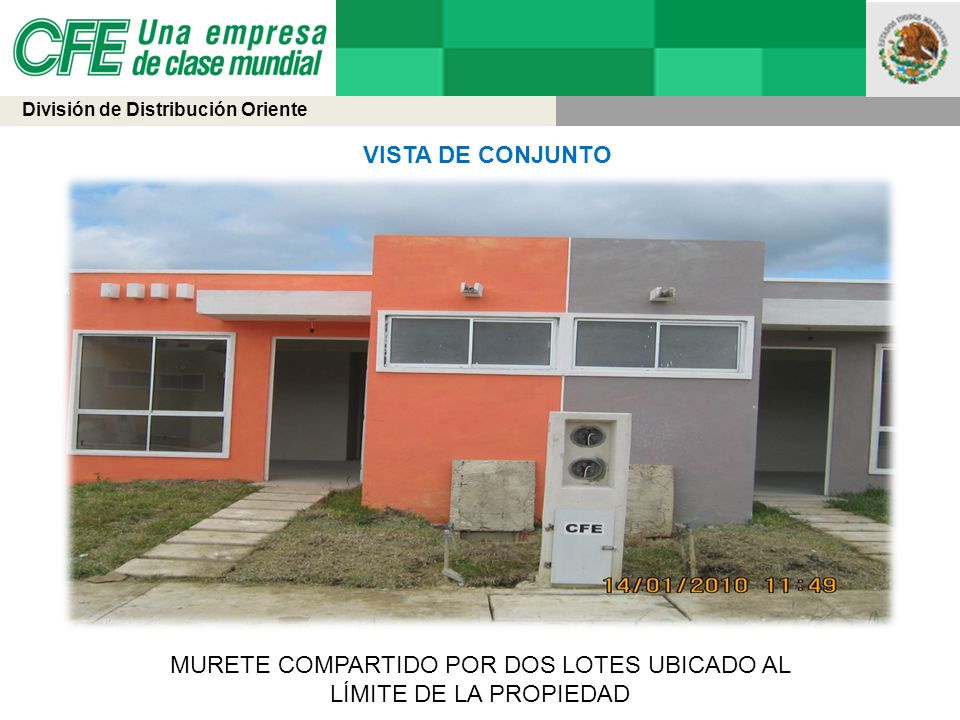

22 VISTA DE CONJUNTO MURETE COMPARTIDO POR DOS LOTES UBICADO AL LÍMITE DE LA PROPIEDAD

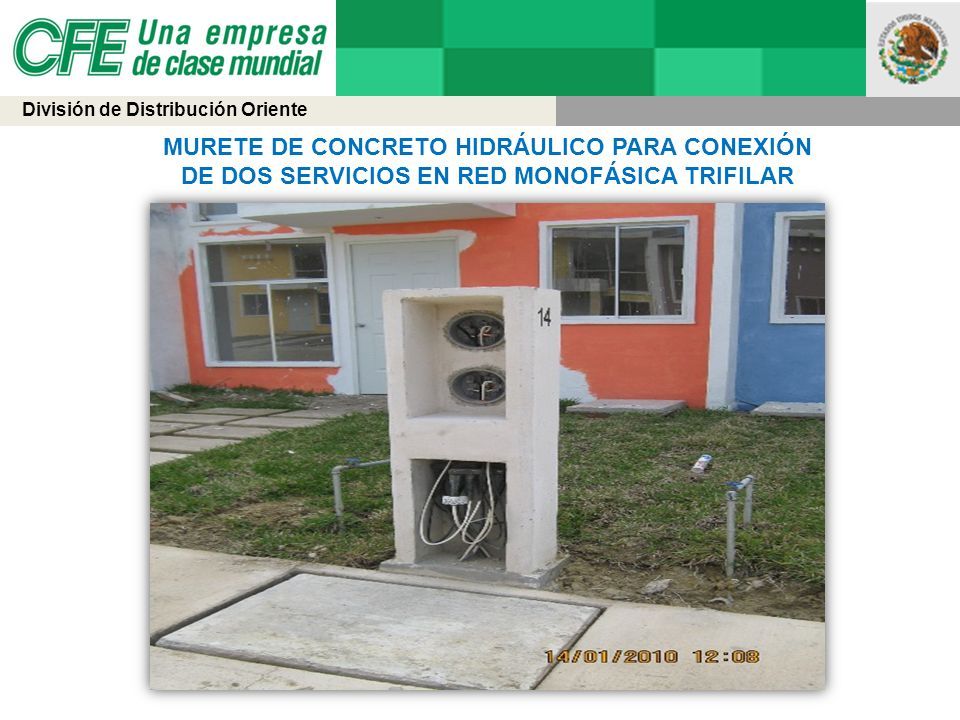

23 División de Distribución Oriente MURETE DE CONCRETO HIDRÁULICO PARA CONEXIÓN DE DOS SERVICIOS EN RED MONOFÁSICA TRIFILAR

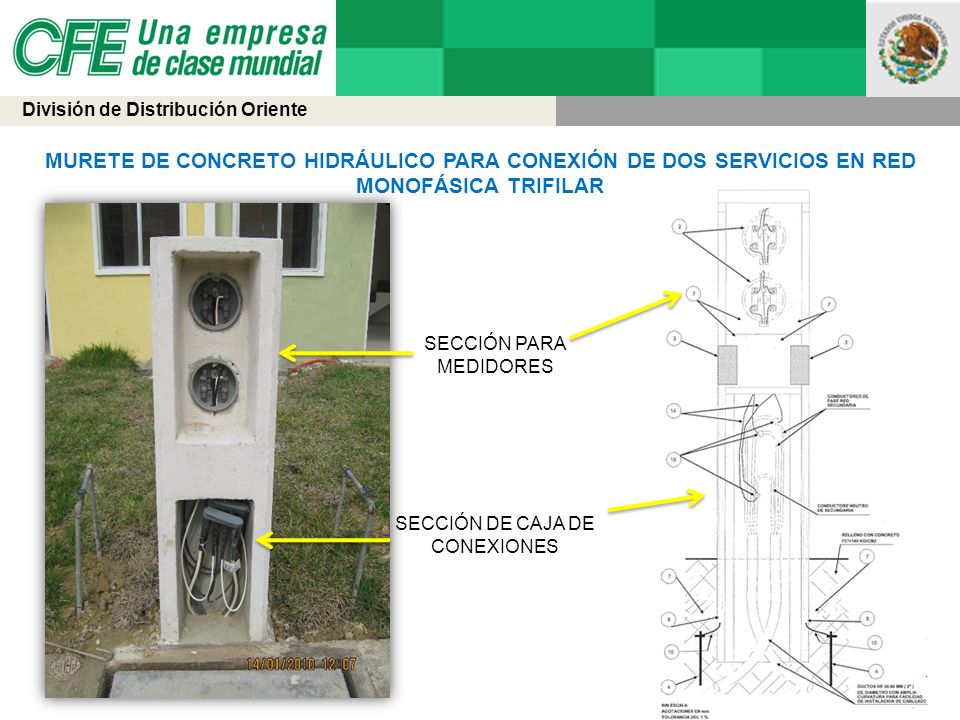

24 División de Distribución Oriente MURETE DE CONCRETO HIDRÁULICO PARA CONEXIÓN DE DOS SERVICIOS EN RED MONOFÁSICA TRIFILAR SECCIÓN DE CAJA DE CONEXIONES SECCIÓN PARA MEDIDORES

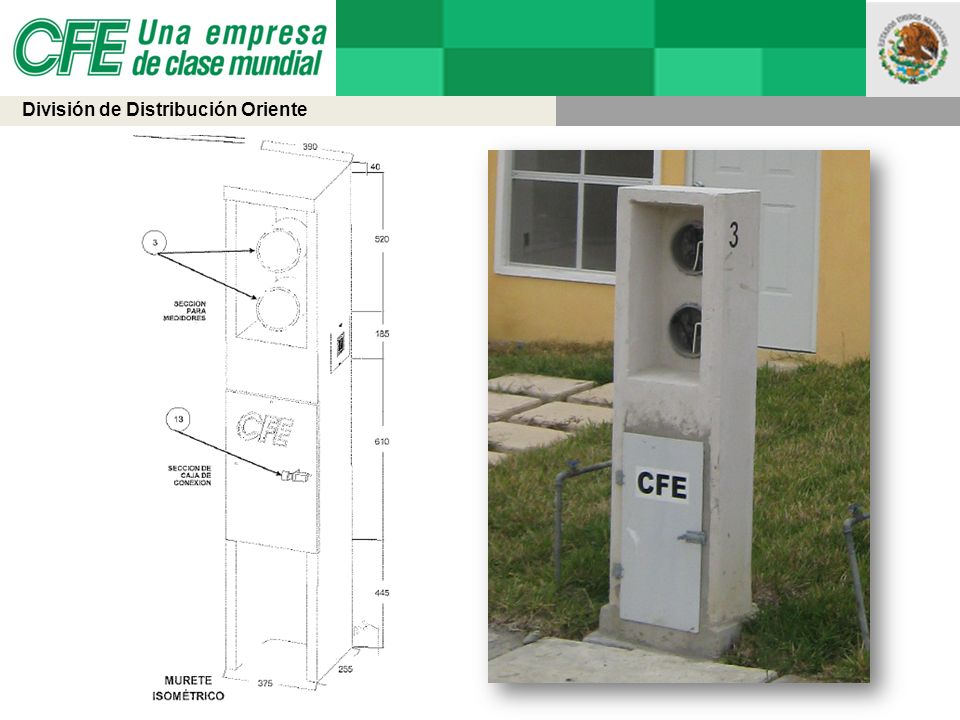

25 División de Distribución Oriente

26

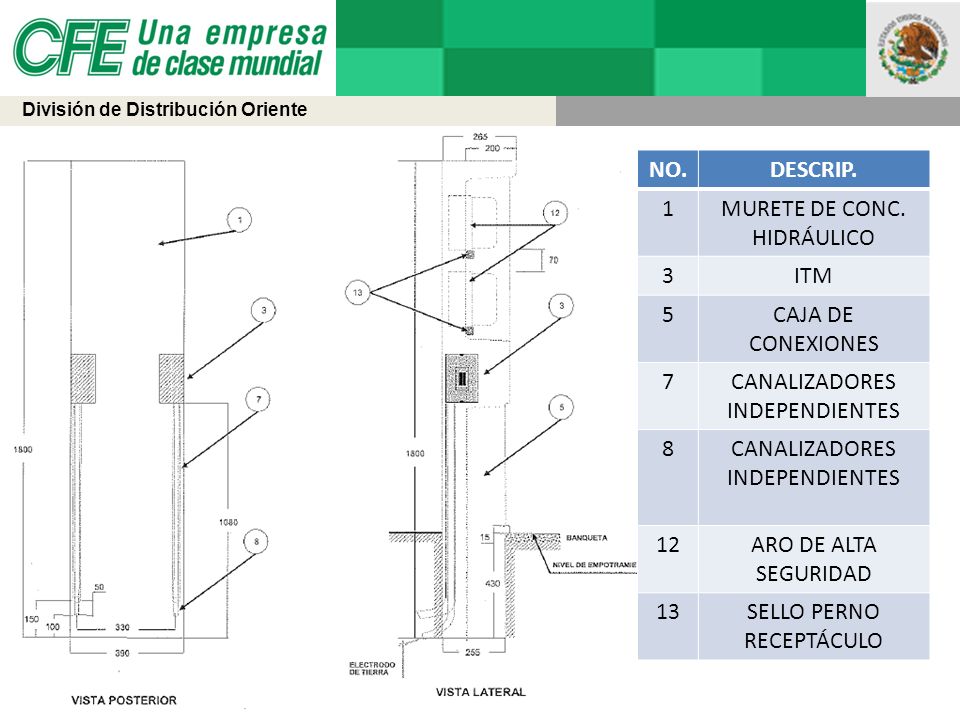

27 NO.DESCRIP. 1MURETE DE CONC. HIDRÁULICO 3ITM 5CAJA DE CONEXIONES 7CANALIZADORES INDEPENDIENTES 8 12ARO DE ALTA SEGURIDAD 13SELLO PERNO RECEPTÁCULO

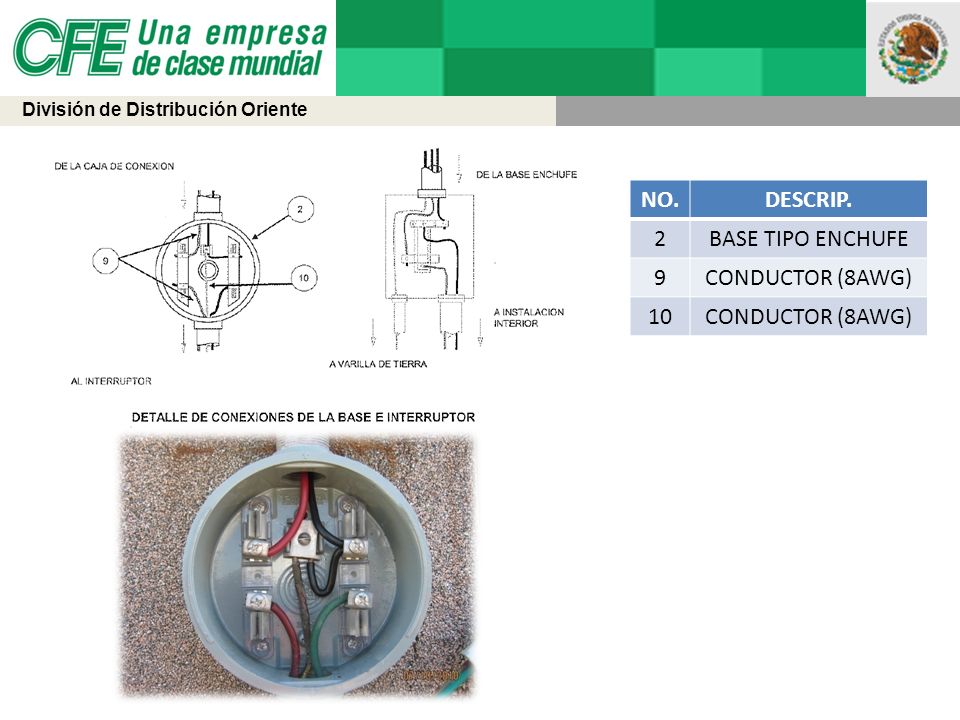

28 División de Distribución Oriente NO.DESCRIP. 2BASE TIPO ENCHUFE 9CONDUCTOR (8AWG) 10CONDUCTOR (8AWG)

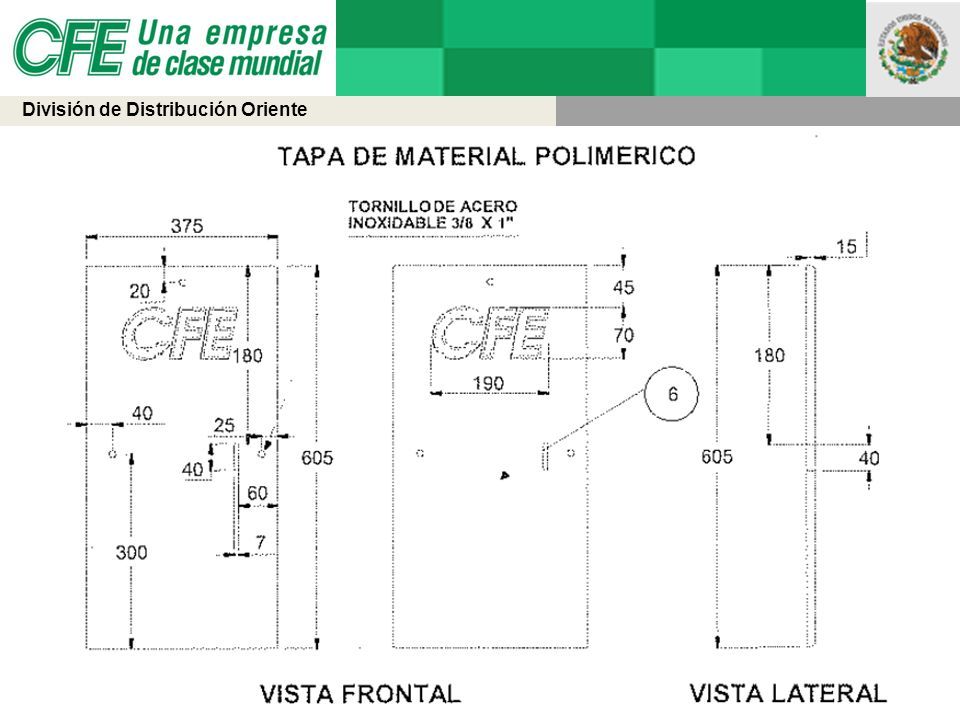

29 División de Distribución Oriente

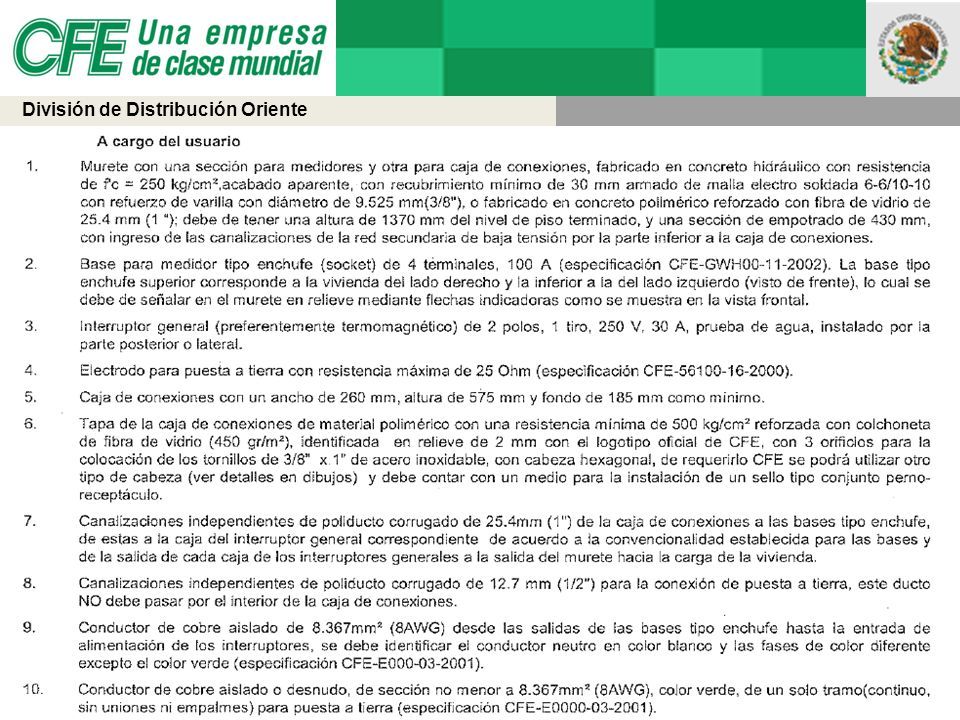

30

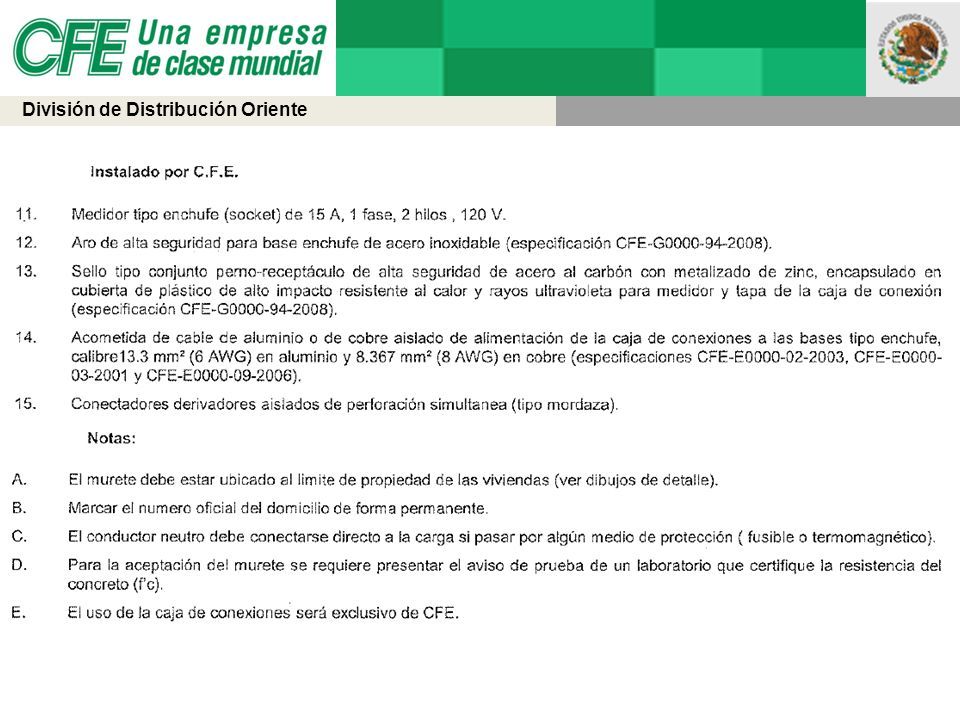

31

32
