1 Colangiografía con tubo en T
Antonio López HUVN

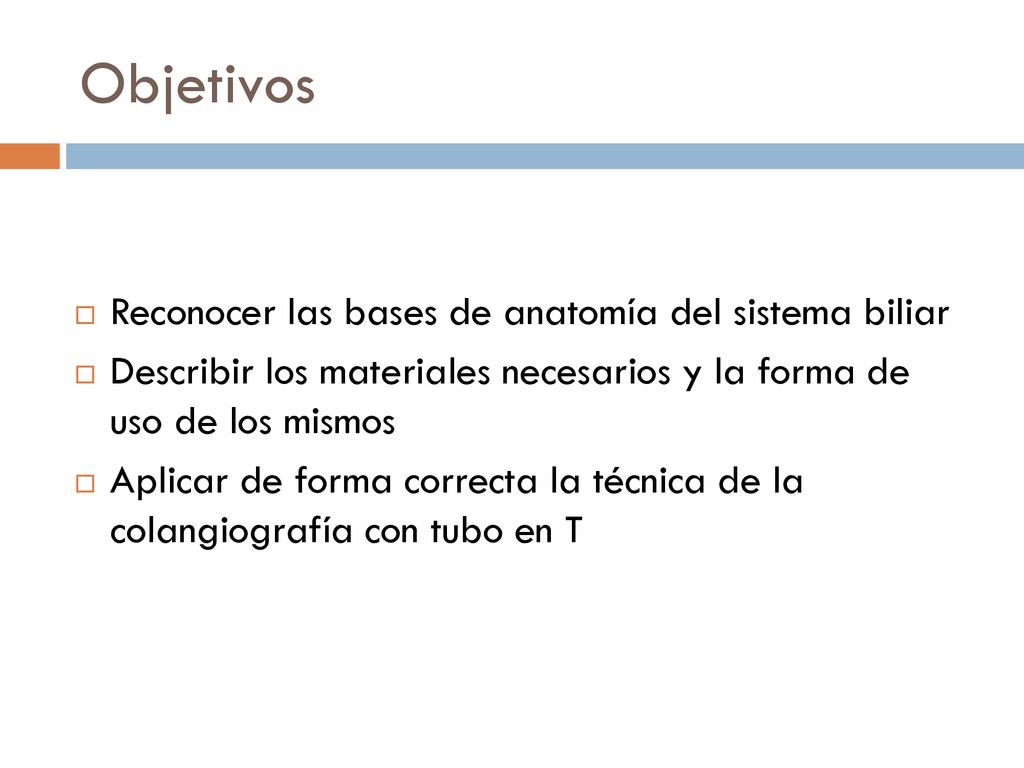

2 Objetivos Reconocer las bases de anatomía del sistema biliar
Describir los materiales necesarios y la forma de uso de los mismos Aplicar de forma correcta la técnica de la colangiografía con tubo en T

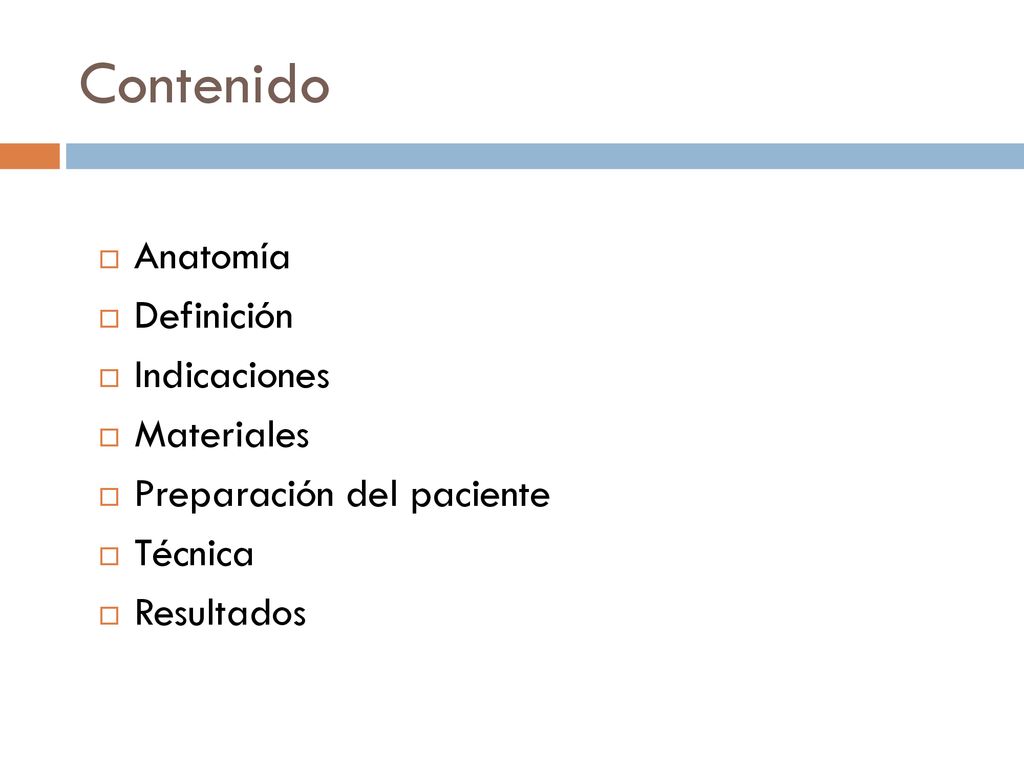

3 Contenido Anatomía Definición Indicaciones Materiales
Preparación del paciente Técnica Resultados

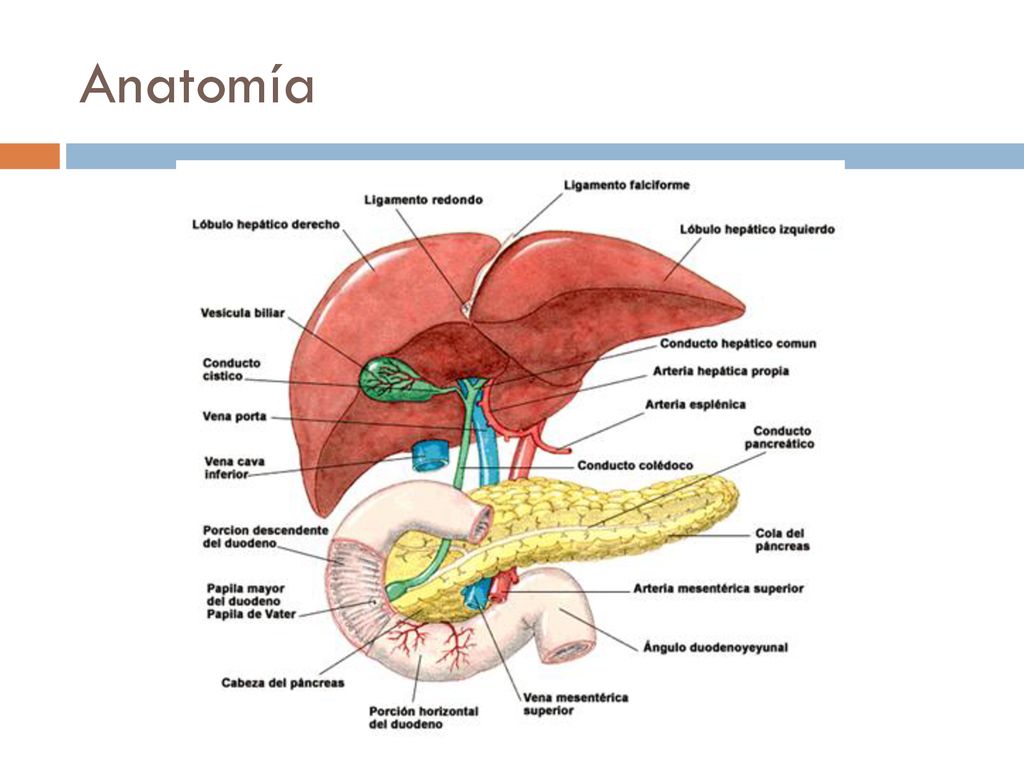

4 Anatomía A nivel intramural los dos conductos tienen un esfínter común que los envuelve, denominado esfínter de Oddi. Esta porción intraduodenal protruye en la luz del intestino, constituyendo la ampolla hepatopancreática o ampolla de Vater.

5 Definición Exploración del tracto biliar a través de un tubo en T colocado en el conducto biliar (cístico) para drenaje postoperatorio Tubo de Kehr Trans Kehr Sonda trans-cística Postoperatoria Látex Silicona Caucho PVC

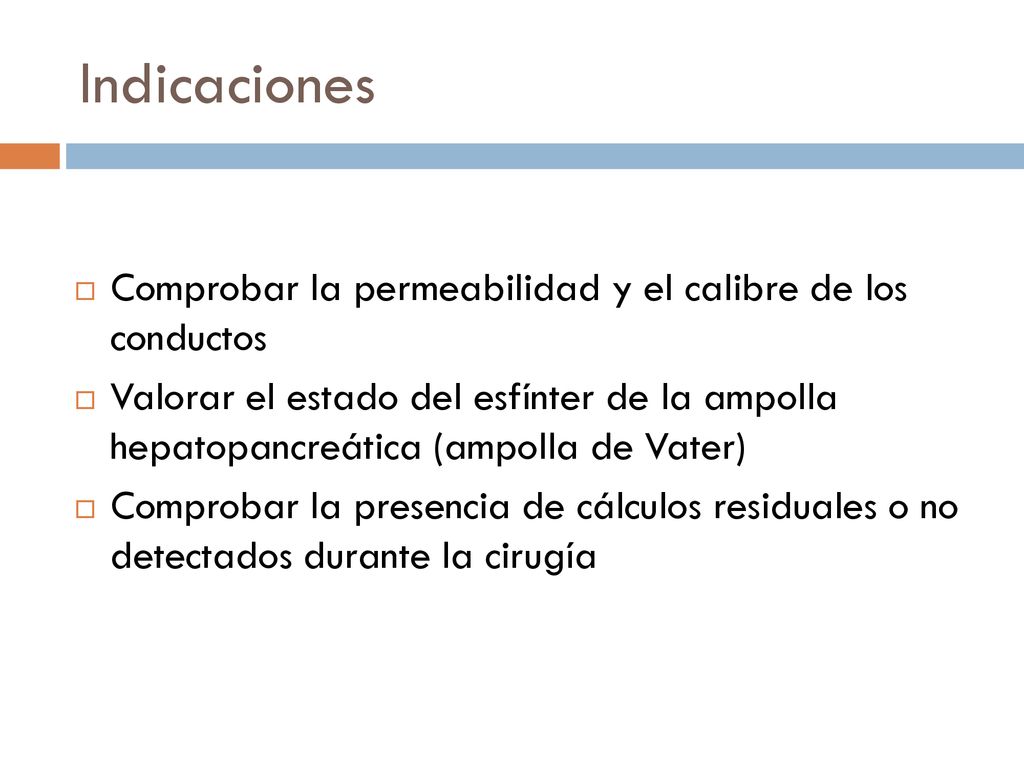

6 Indicaciones Comprobar la permeabilidad y el calibre de los conductos
Valorar el estado del esfínter de la ampolla hepatopancreática (ampolla de Vater) Comprobar la presencia de cálculos residuales o no detectados durante la cirugía

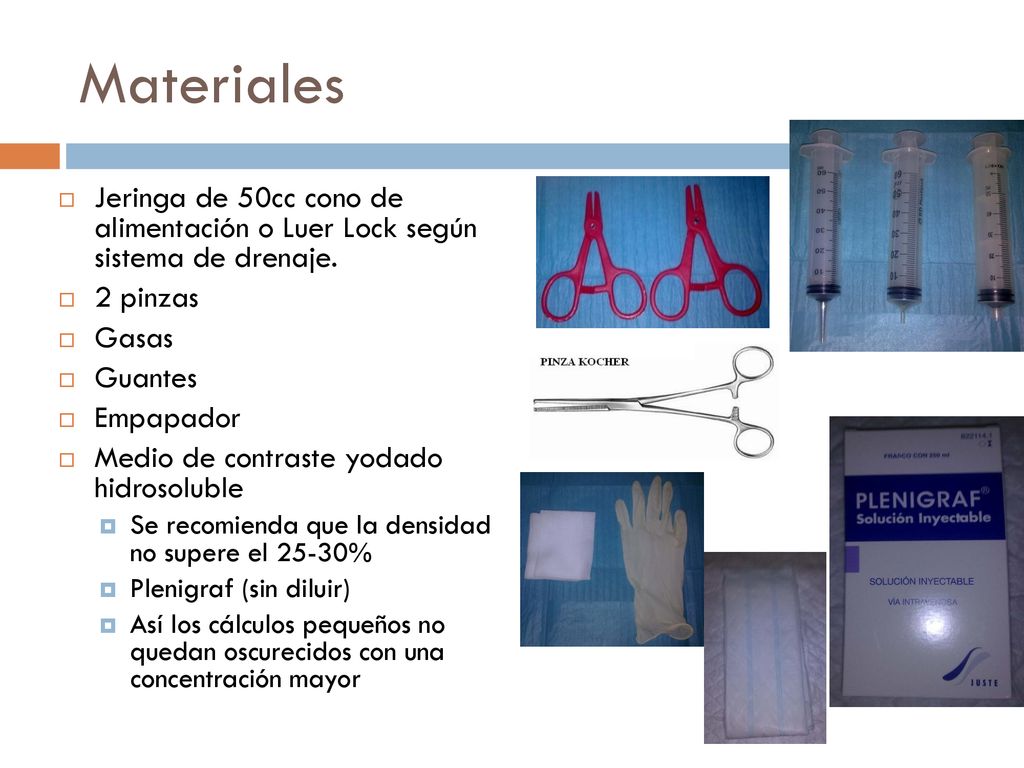

7 Materiales Jeringa de 50cc cono de alimentación o Luer Lock según sistema de drenaje. 2 pinzas Gasas Guantes Empapador Medio de contraste yodado hidrosoluble Se recomienda que la densidad no supere el 25-30% Plenigraf (sin diluir) Así los cálculos pequeños no quedan oscurecidos con una concentración mayor

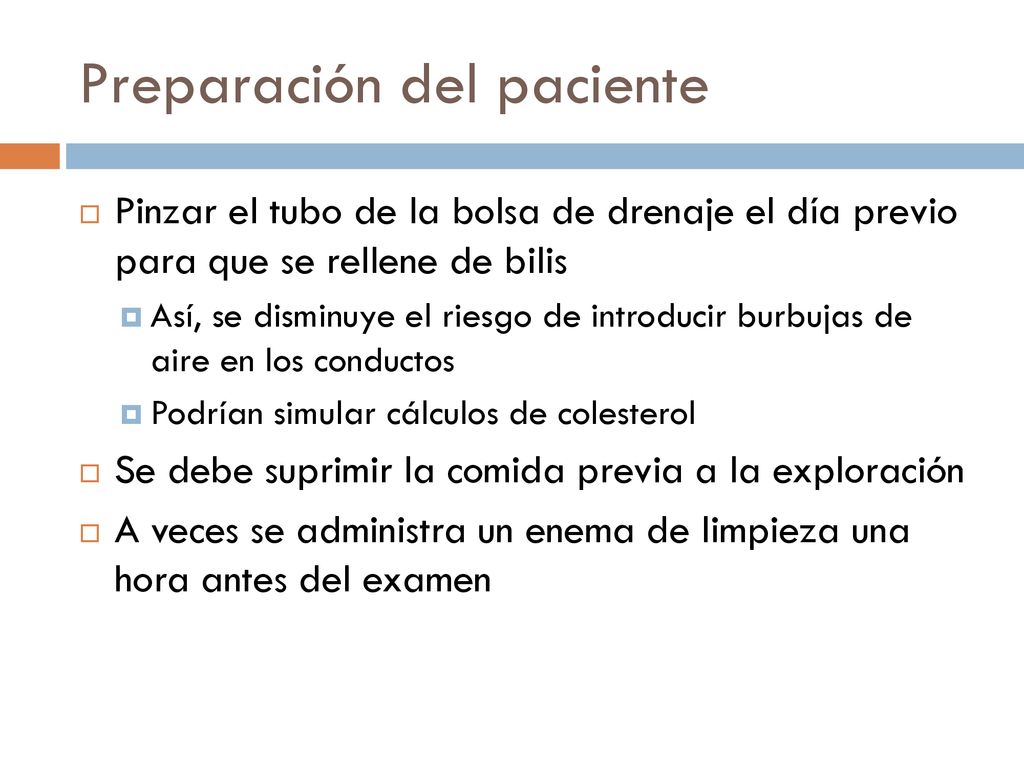

8 Preparación del paciente
Pinzar el tubo de la bolsa de drenaje el día previo para que se rellene de bilis Así, se disminuye el riesgo de introducir burbujas de aire en los conductos Podrían simular cálculos de colesterol Se debe suprimir la comida previa a la exploración A veces se administra un enema de limpieza una hora antes del examen

9 Técnica El paciente se coloca en OPD
Colédoco no se superpone a la columna Se pinzan las sondas a ambos lados de la conexión Se conecta la jeringa llena de contraste al sistema Se despinza el Kehr y se aspira para sacar bilis Evita burbujas de aire Quita bilis del sistema

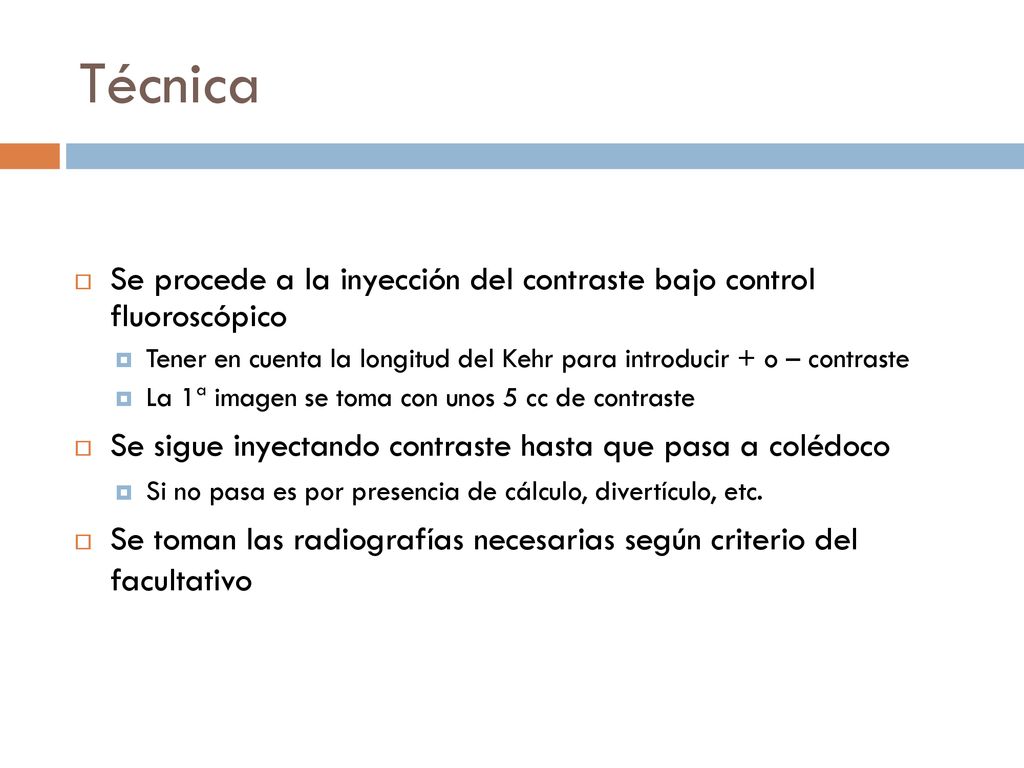

10 Técnica Se procede a la inyección del contraste bajo control fluoroscópico Tener en cuenta la longitud del Kehr para introducir + o – contraste La 1ª imagen se toma con unos 5 cc de contraste Se sigue inyectando contraste hasta que pasa a colédoco Si no pasa es por presencia de cálculo, divertículo, etc. Se toman las radiografías necesarias según criterio del facultativo

11 Técnica Se aspira para retirar contraste y evitar la irritación de los conductos Se pinza el Kehr Se desconecta la jeringa Se conecta el sistema Se despinzan las dos partes del drenaje

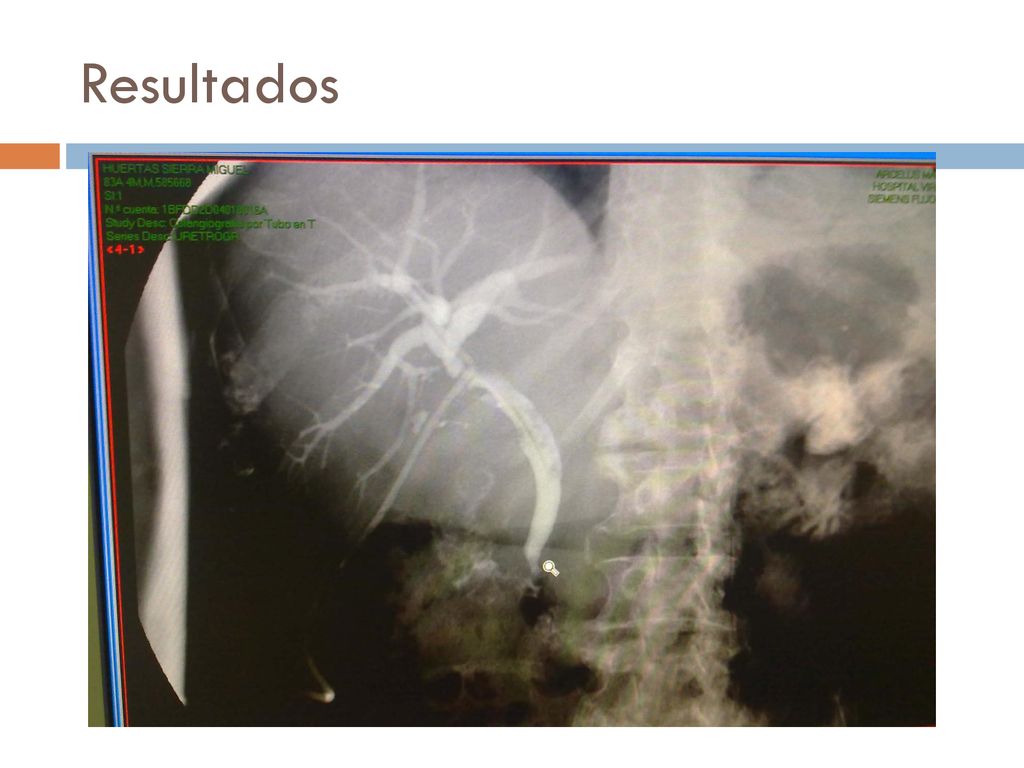

12 Resultados

13 Muchas gracias por vuestra atención
