REGLAMENTO PARA INSTALACIONES DE TELECOMUNICACIONES EN INMUEBLES EDICIÓN Nº 5 Año 2014 Presentación Ing. Oscar Szymanczyk oscarszy@copitec.org.ar.

Presentación del tema: "REGLAMENTO PARA INSTALACIONES DE TELECOMUNICACIONES EN INMUEBLES EDICIÓN Nº 5 Año 2014 Presentación Ing. Oscar Szymanczyk oscarszy@copitec.org.ar."— Transcripción de la presentación:

1 REGLAMENTO PARA INSTALACIONES DE TELECOMUNICACIONES EN INMUEBLES EDICIÓN Nº 5 Año Presentación Ing. Oscar Szymanczyk

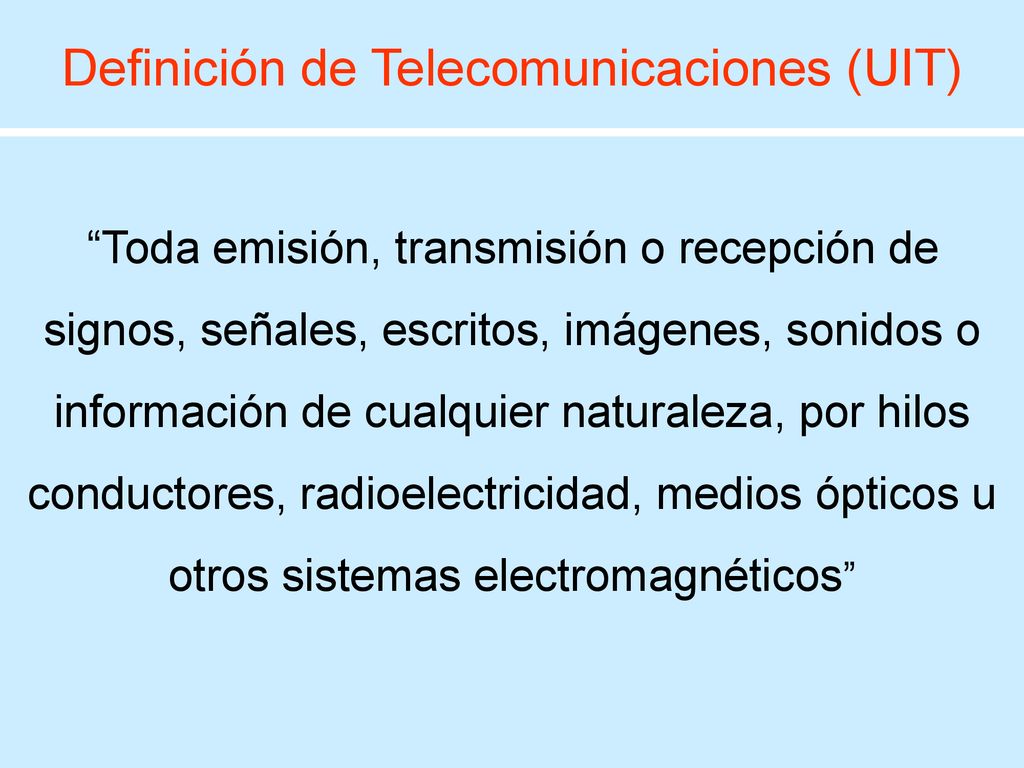

2 Definición de Telecomunicaciones (UIT)
“Toda emisión, transmisión o recepción de signos, señales, escritos, imágenes, sonidos o información de cualquier naturaleza, por hilos conductores, radioelectricidad, medios ópticos u otros sistemas electromagnéticos”

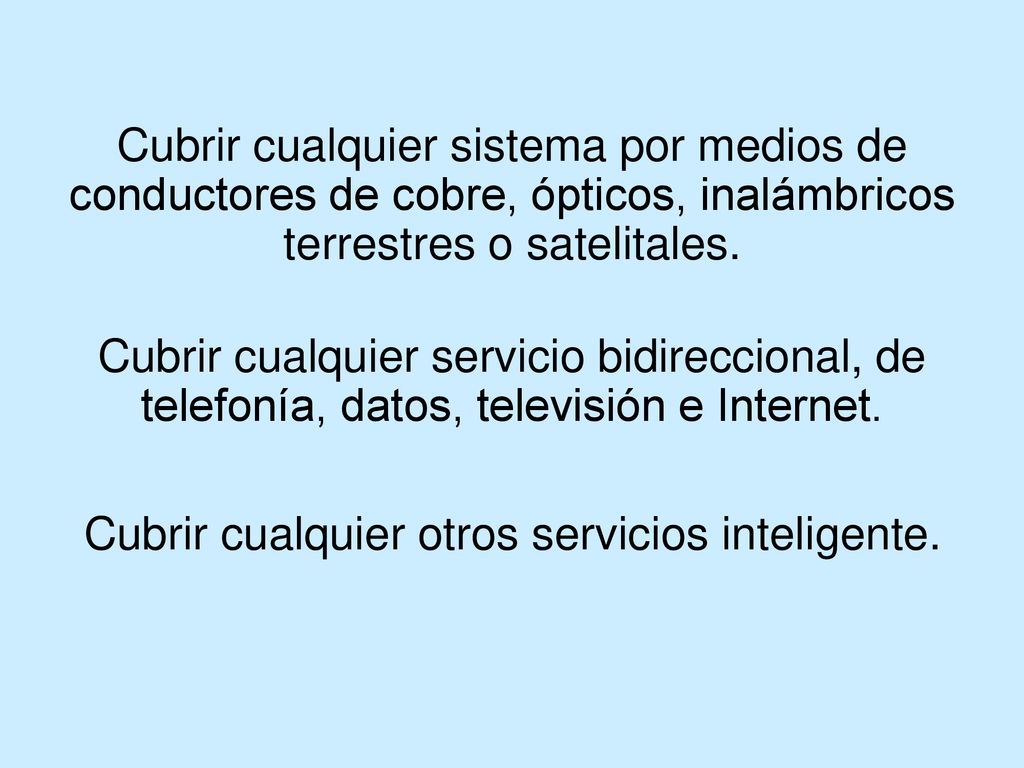

3 Cubrir cualquier otros servicios inteligente.
Cubrir cualquier sistema por medios de conductores de cobre, ópticos, inalámbricos terrestres o satelitales. Cubrir cualquier servicio bidireccional, de telefonía, datos, televisión e Internet. Cubrir cualquier otros servicios inteligente.

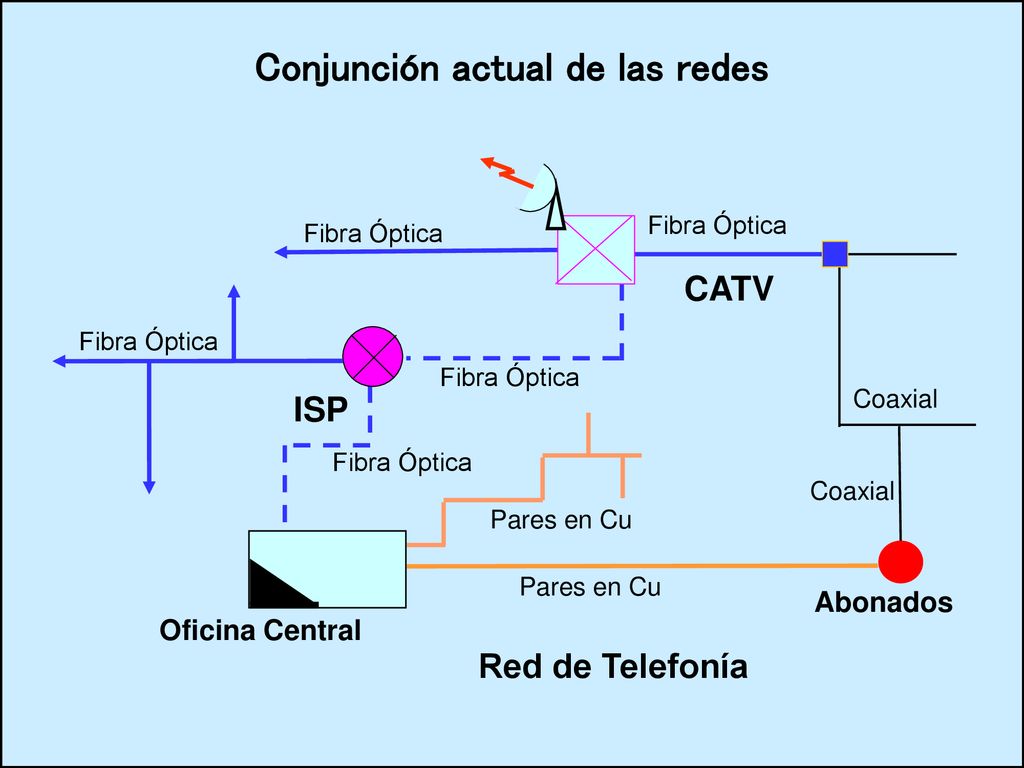

4 Conjunción actual de las redes
CATV Coaxial Fibra Óptica ISP Fibra Óptica Fibra Óptica Coaxial Red de Telefonía Oficina Central Abonados Pares en Cu

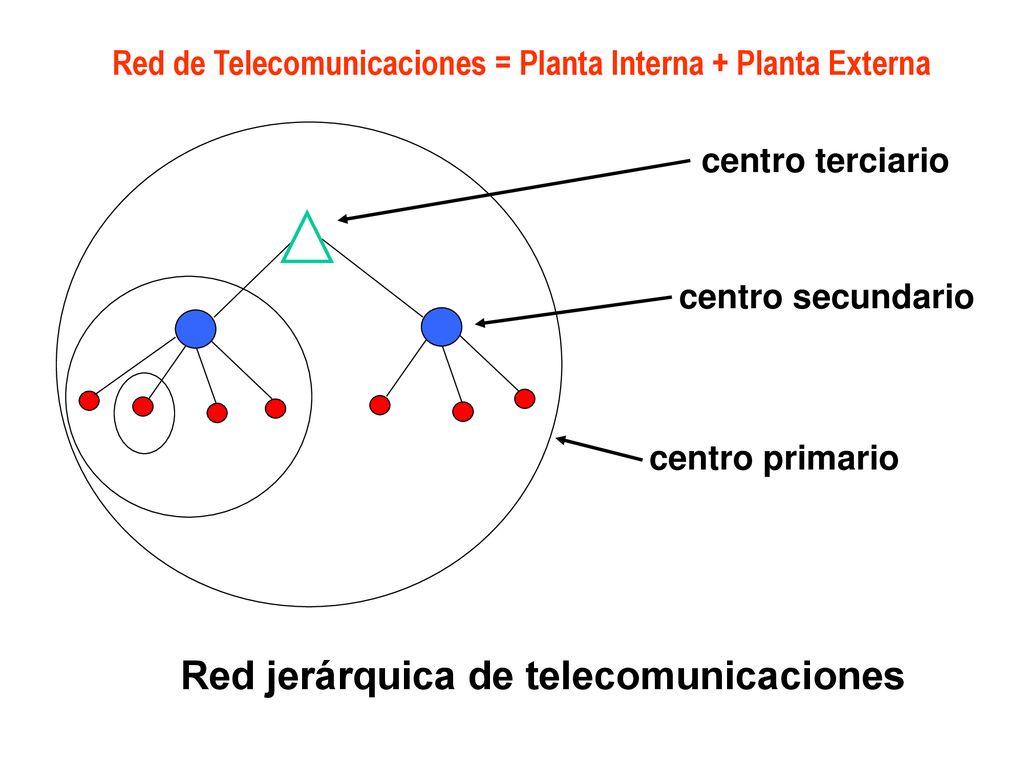

5 Red jerárquica de telecomunicaciones
Red de Telecomunicaciones = Planta Interna + Planta Externa centro terciario centro secundario centro primario Red jerárquica de telecomunicaciones

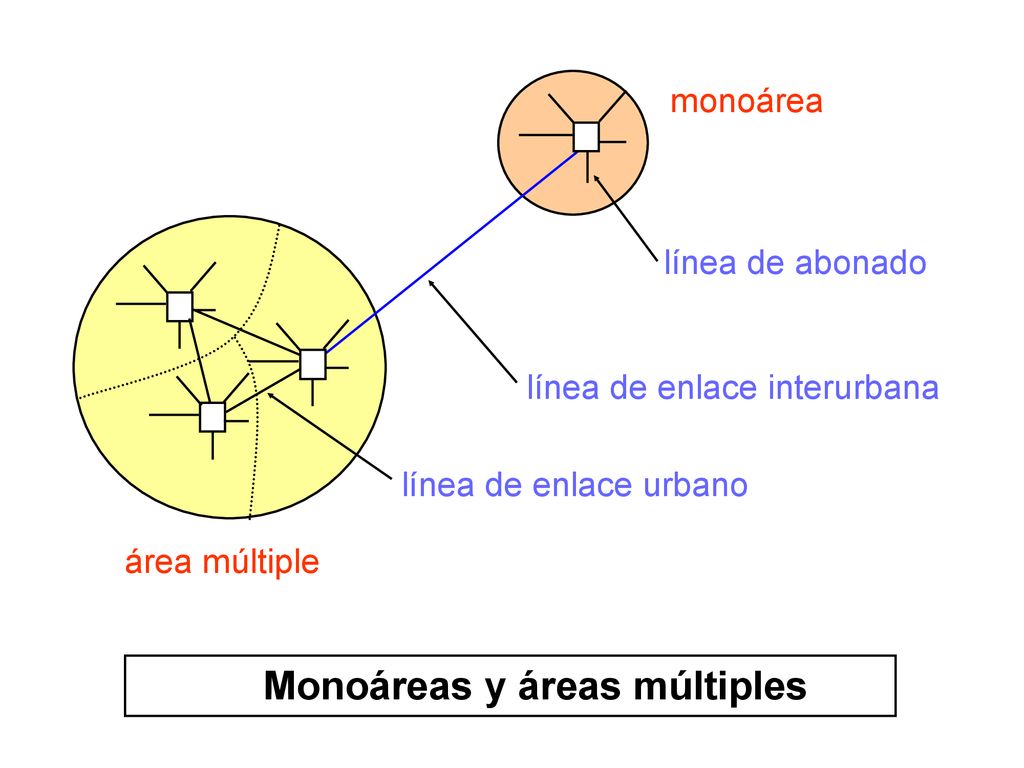

6 Monoáreas y áreas múltiples
área múltiple línea de enlace interurbana línea de enlace urbano línea de abonado Monoáreas y áreas múltiples

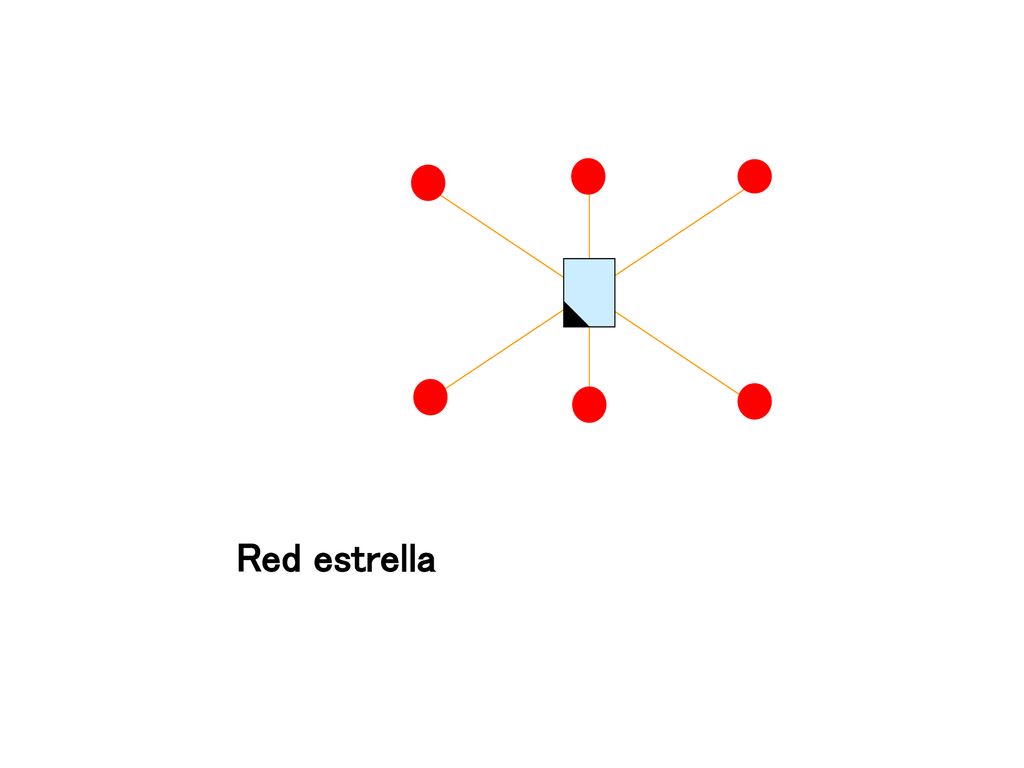

7 Red estrella

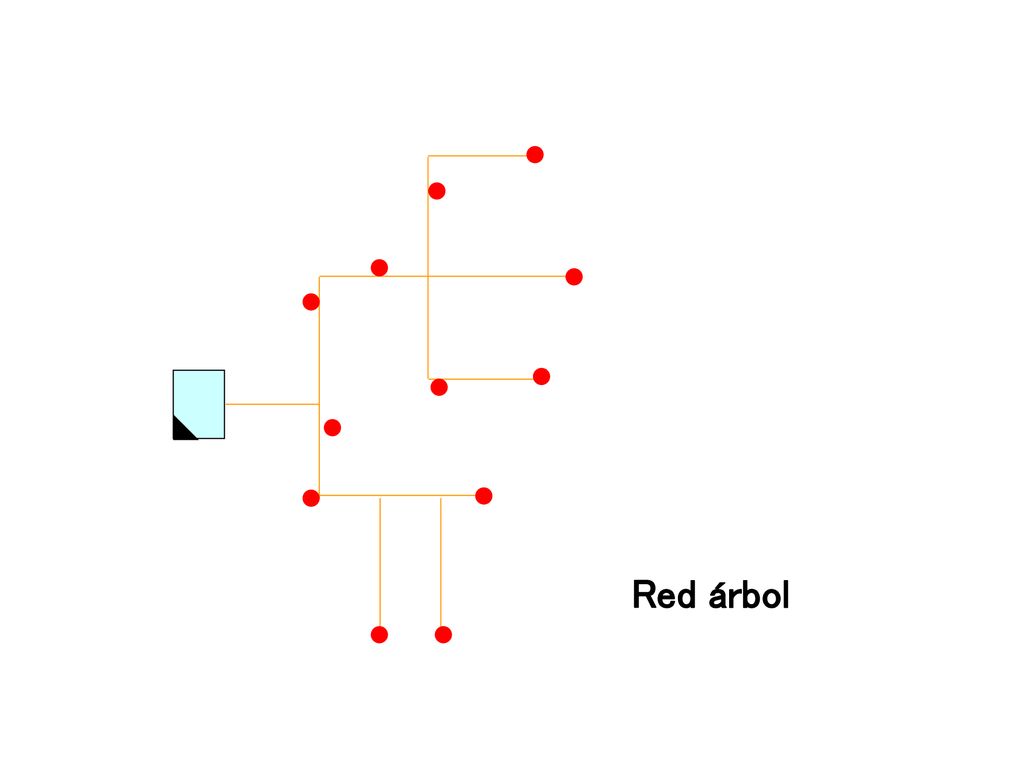

8 Red árbol

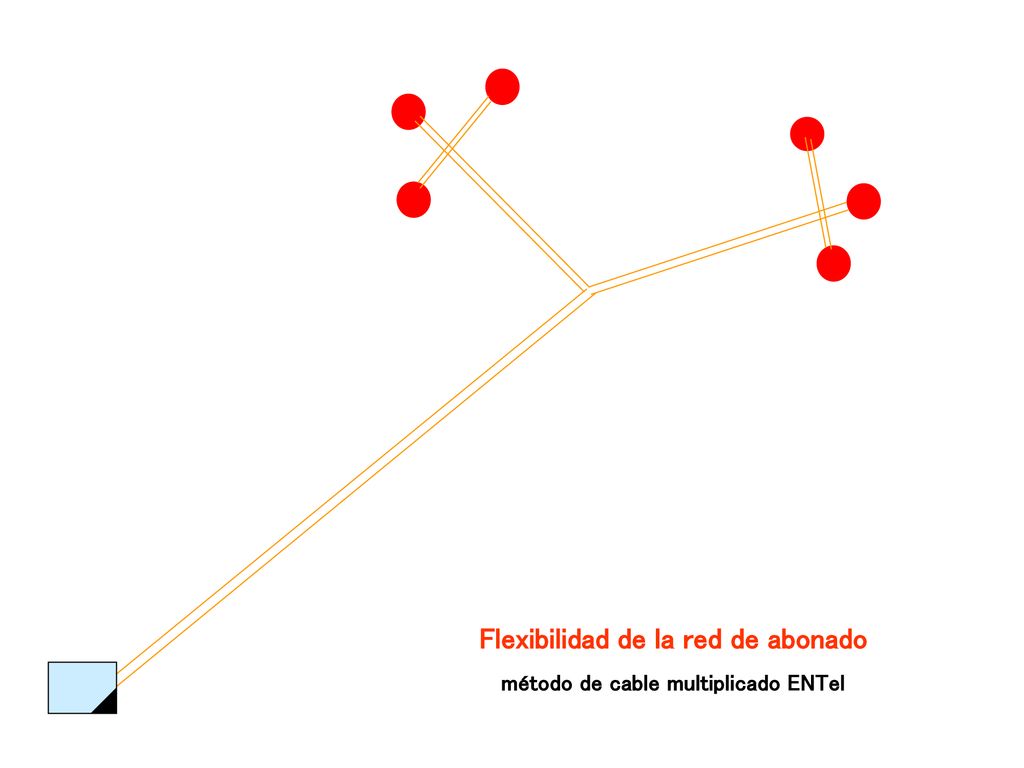

9 Flexibilidad de la red de abonado método de cable multiplicado ENTel

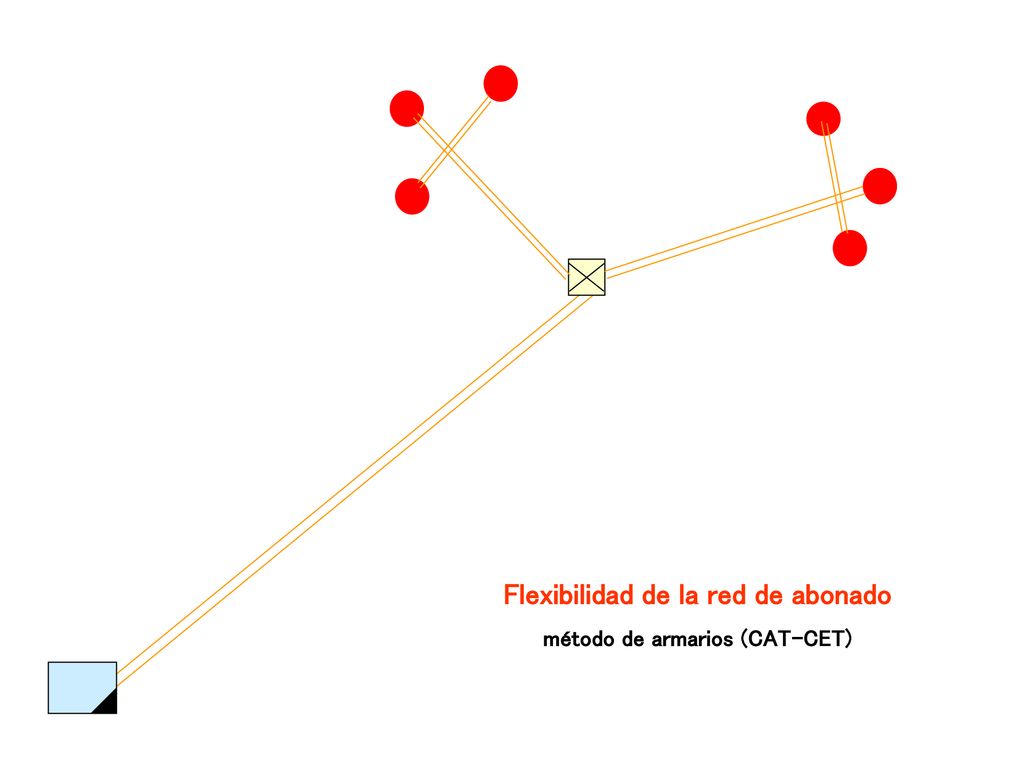

10 Flexibilidad de la red de abonado método de armarios (CAT-CET)

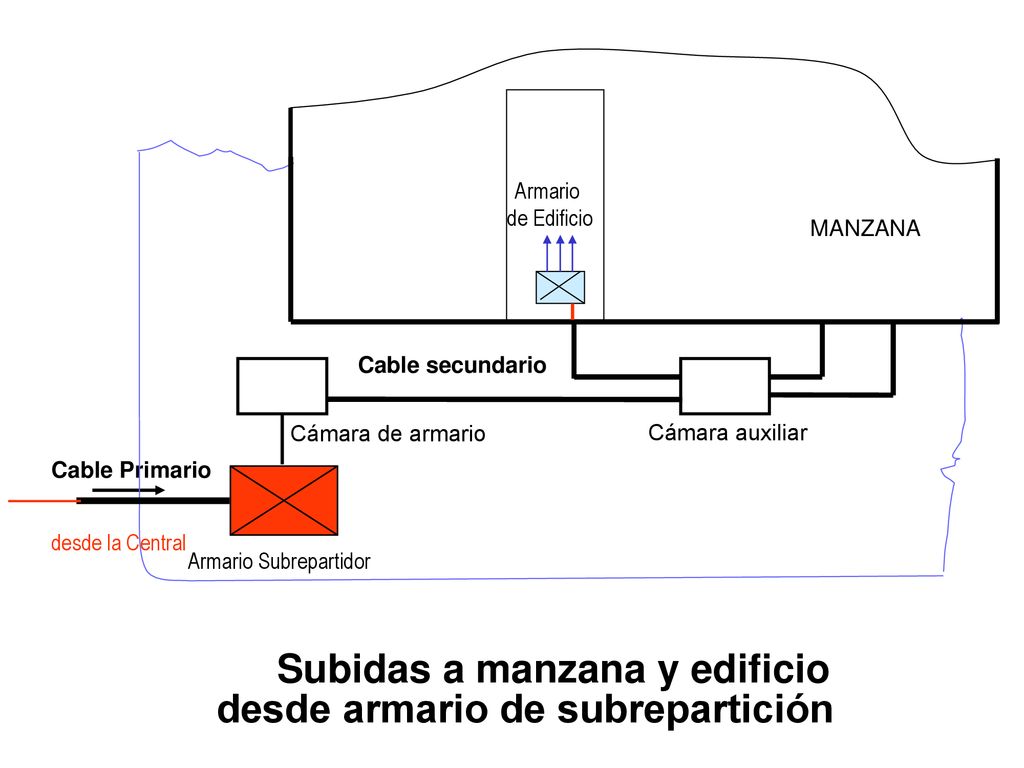

11 desde armario de subrepartición
Subidas a manzana y edificio desde armario de subrepartición Cámara de armario Cámara auxiliar Armario Subrepartidor MANZANA Armario de Edificio Cable Primario Cable secundario desde la Central

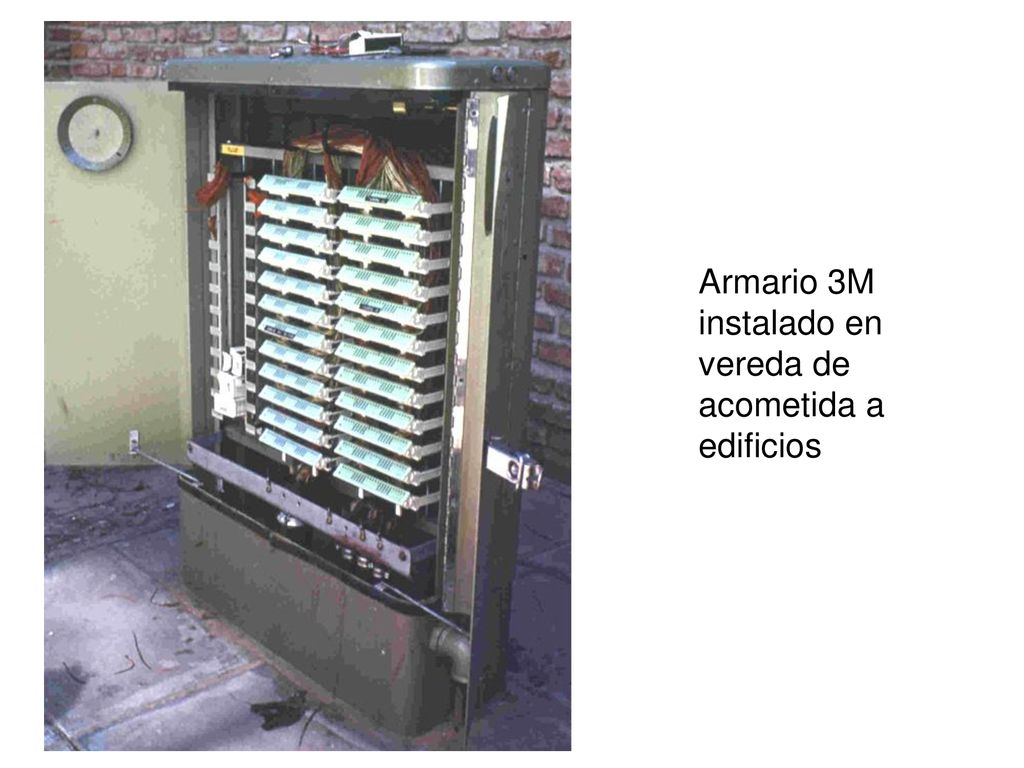

12 Armario 3M instalado en vereda de acometida a edificios

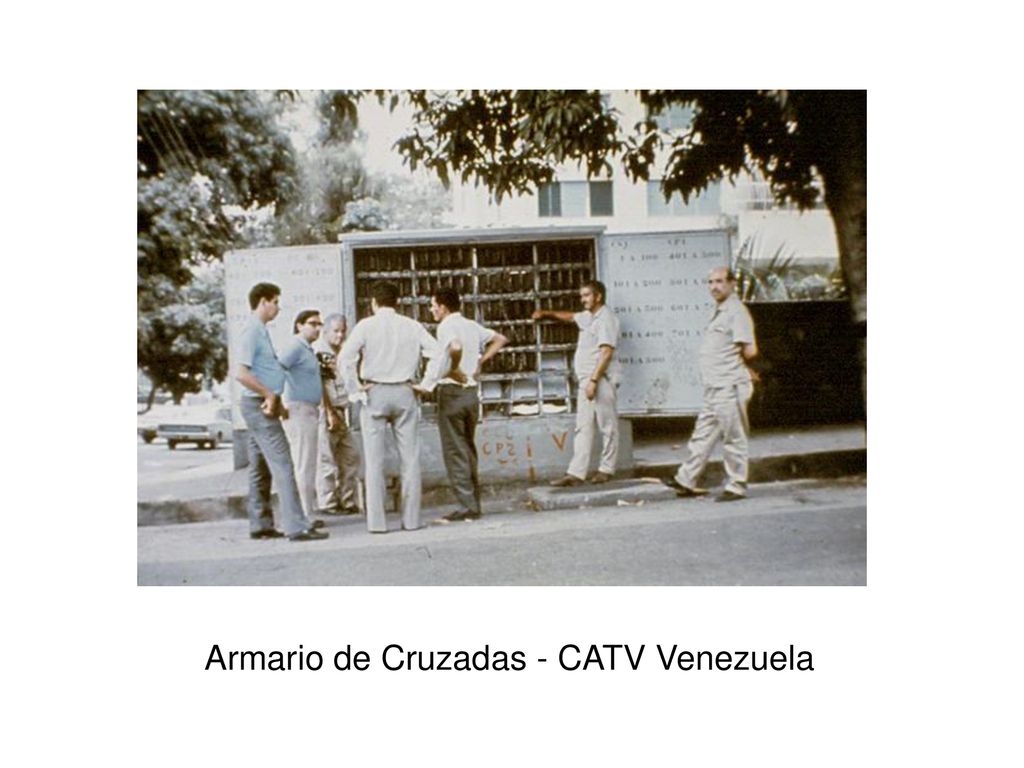

13 Armario de Cruzadas - CATV Venezuela

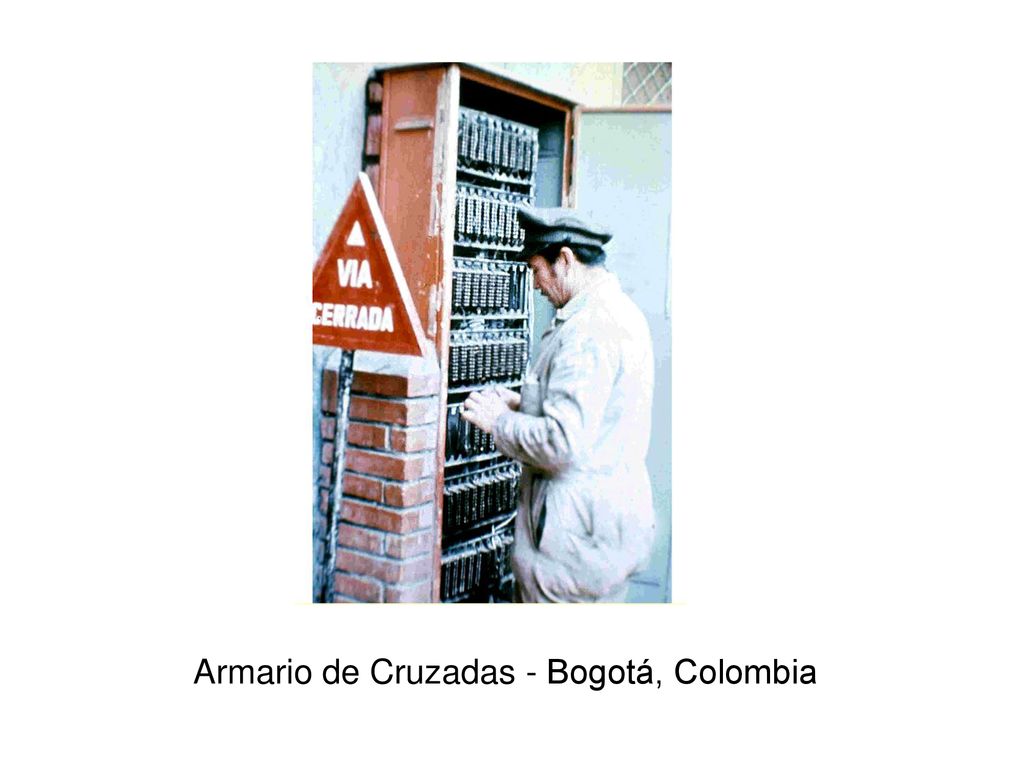

14 Armario de Cruzadas - Bogotá, Colombia

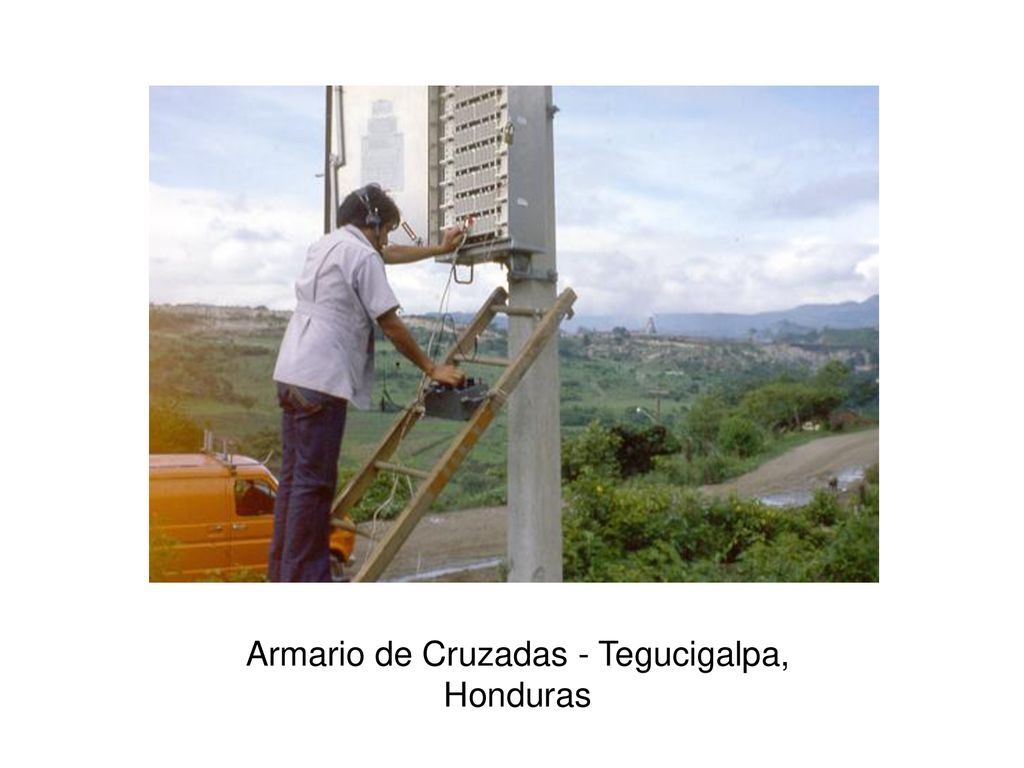

15 Armario de Cruzadas - Tegucigalpa, Honduras

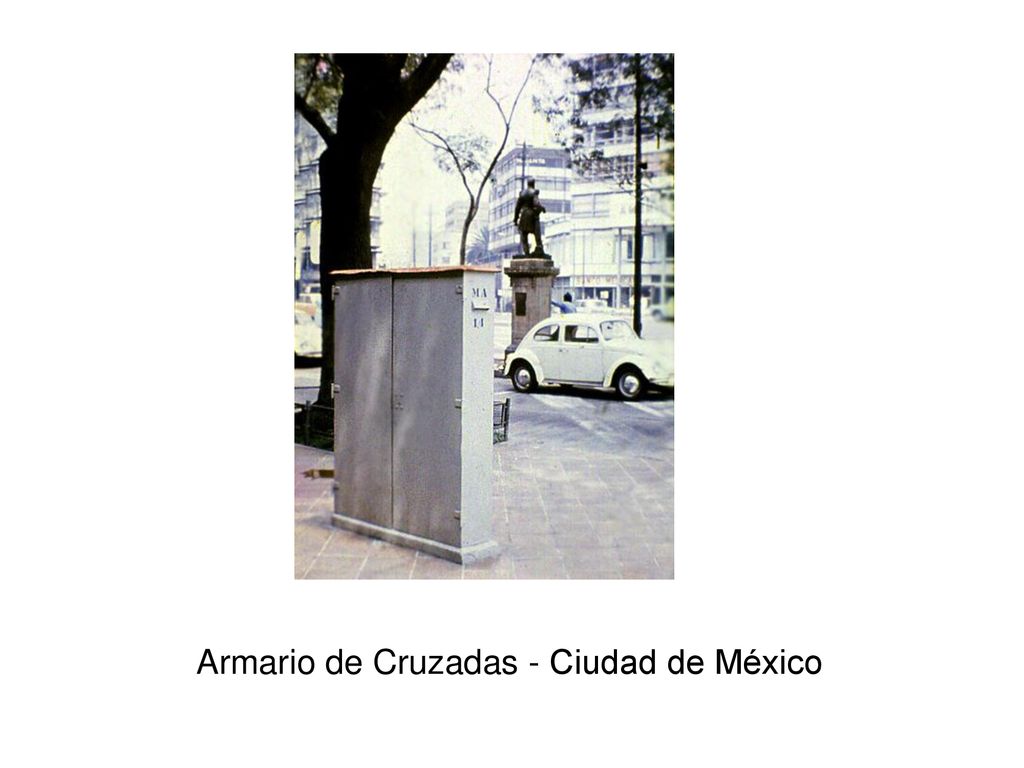

16 Armario de Cruzadas - Ciudad de México

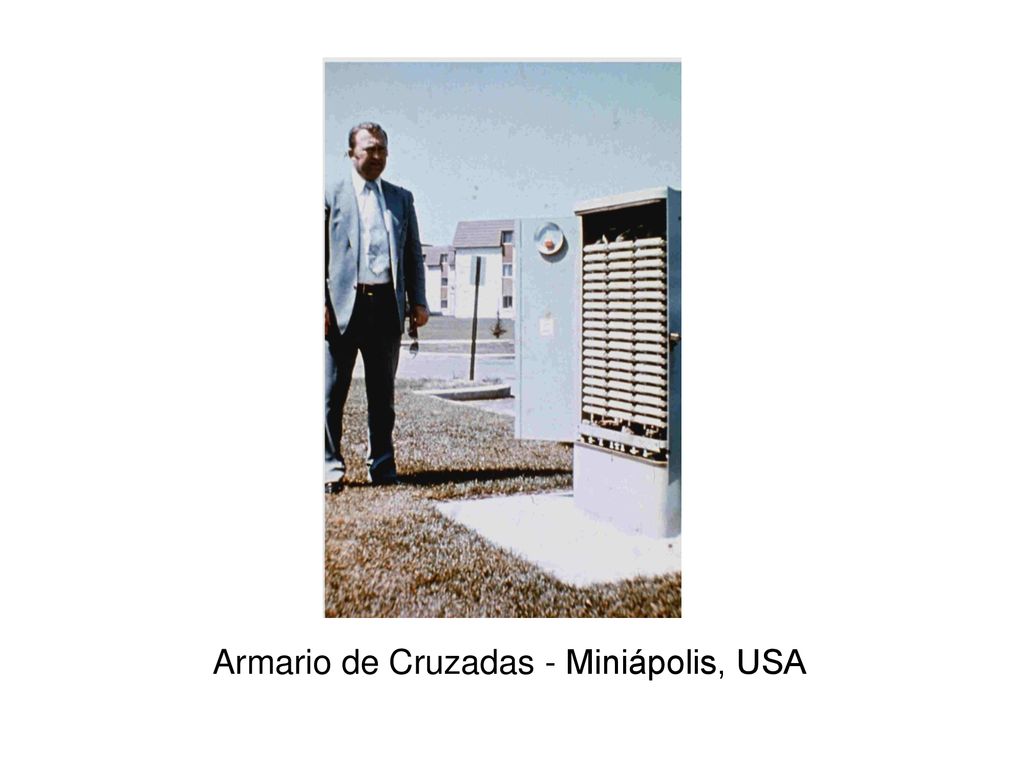

17 Armario de Cruzadas - Miniápolis, USA

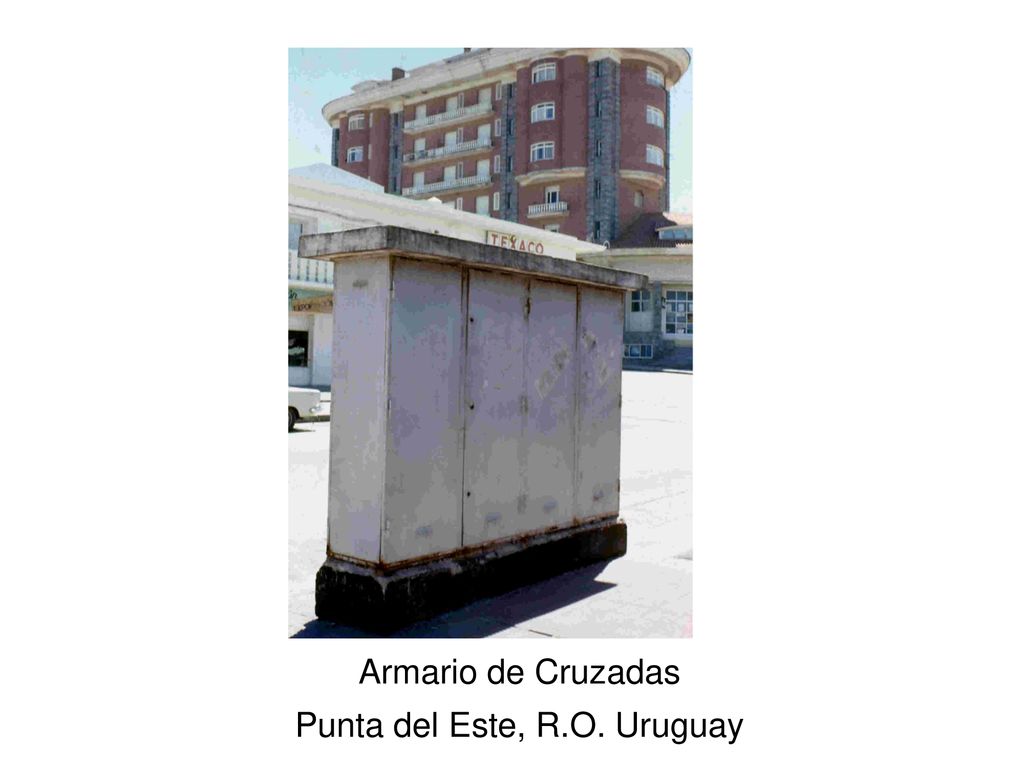

18 Punta del Este, R.O. Uruguay
Armario de Cruzadas Punta del Este, R.O. Uruguay

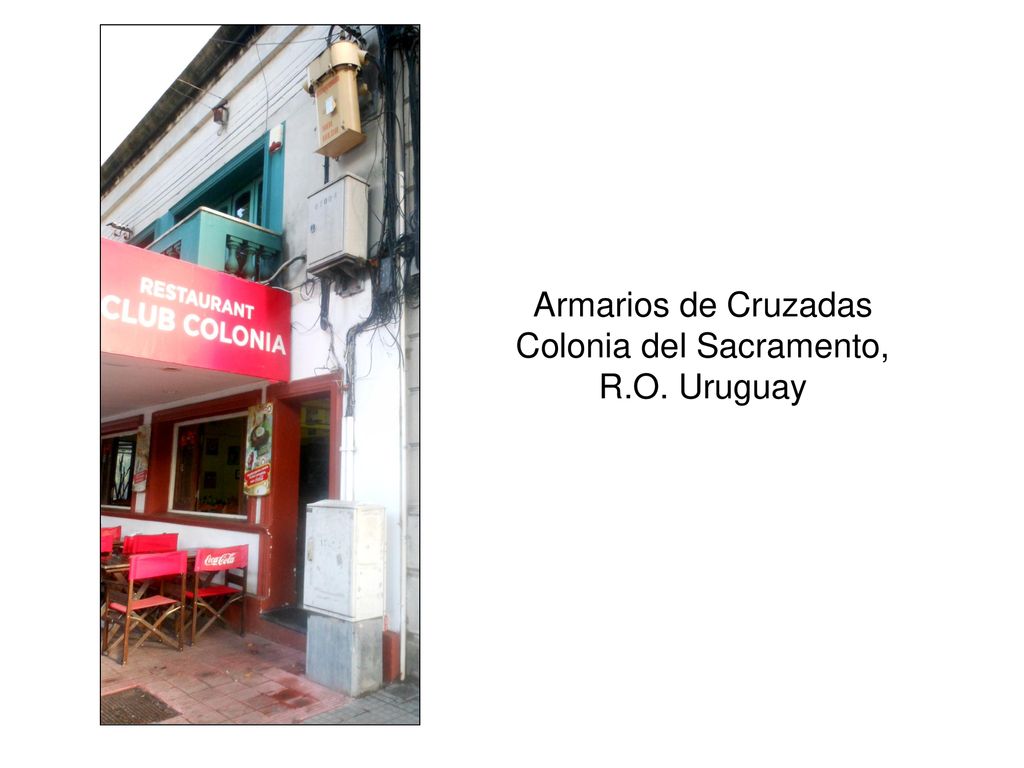

19 Armarios de Cruzadas Colonia del Sacramento, R.O. Uruguay

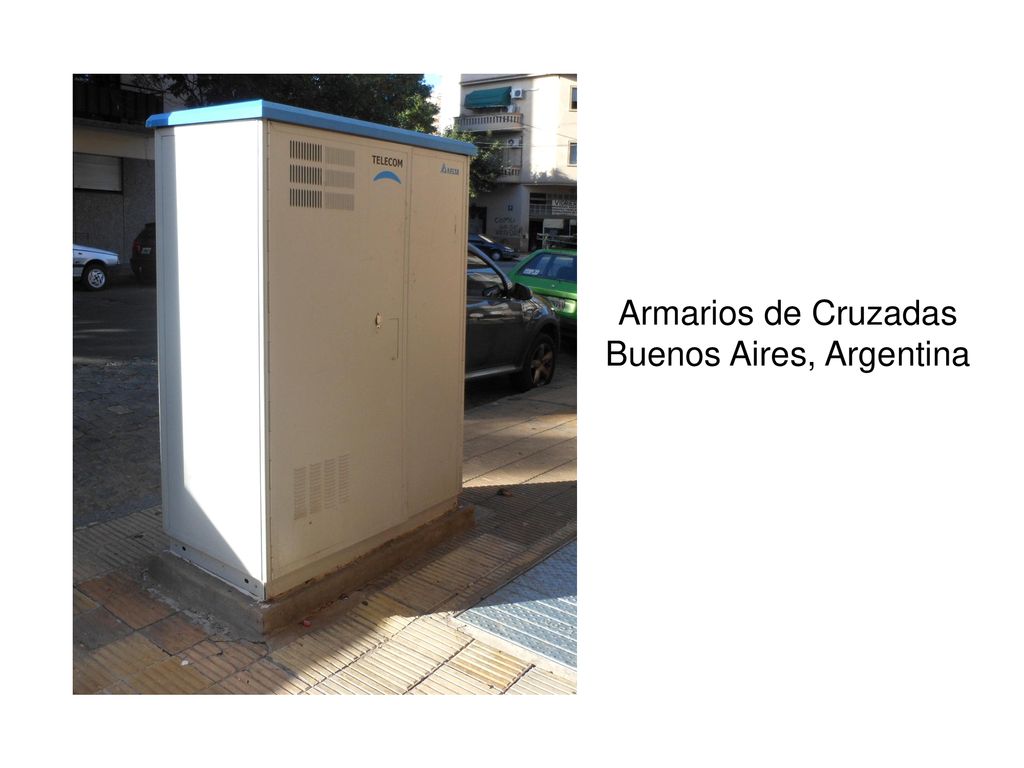

20 Armarios de Cruzadas Buenos Aires, Argentina

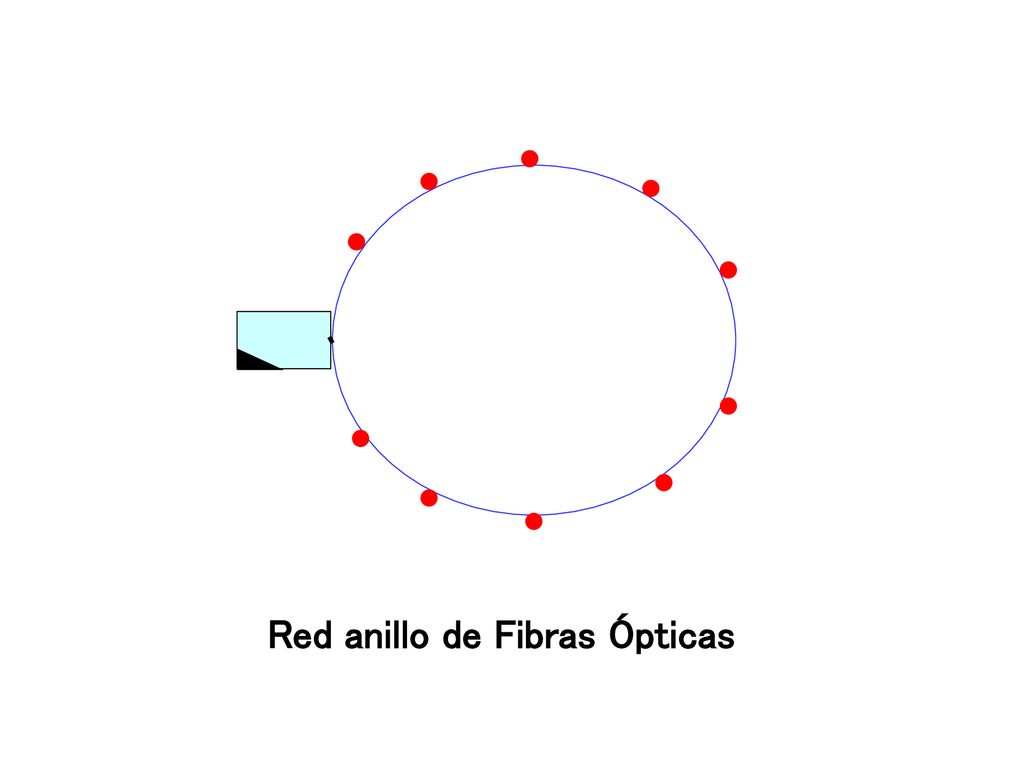

21 Red anillo de Fibras Ópticas

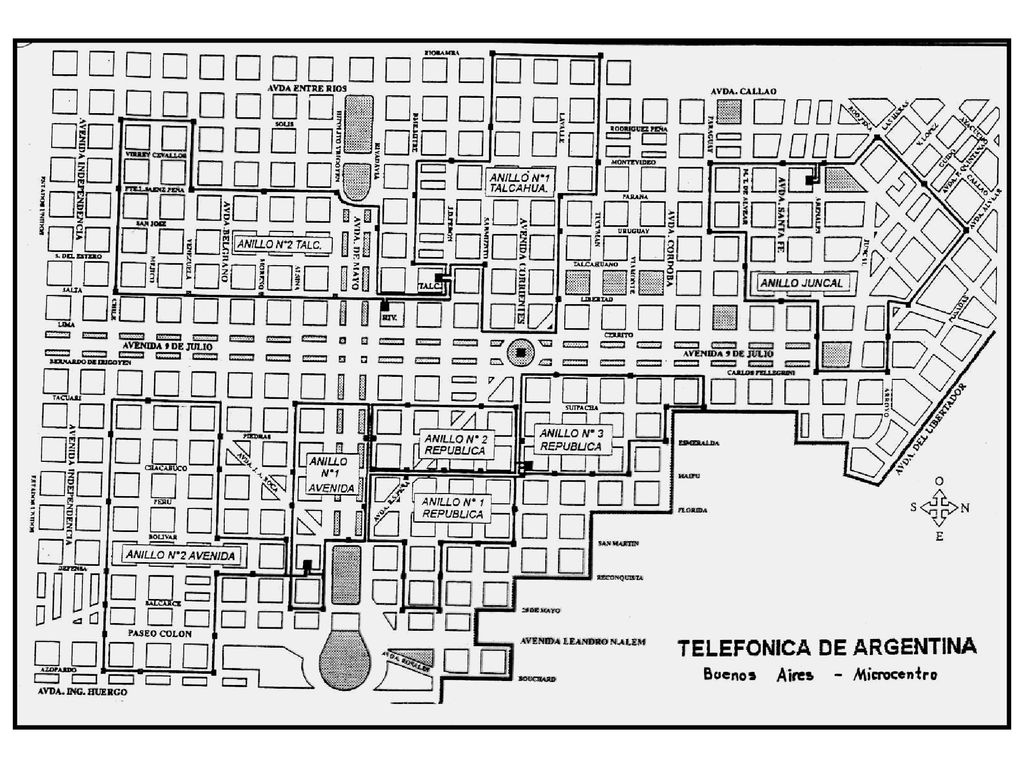

22

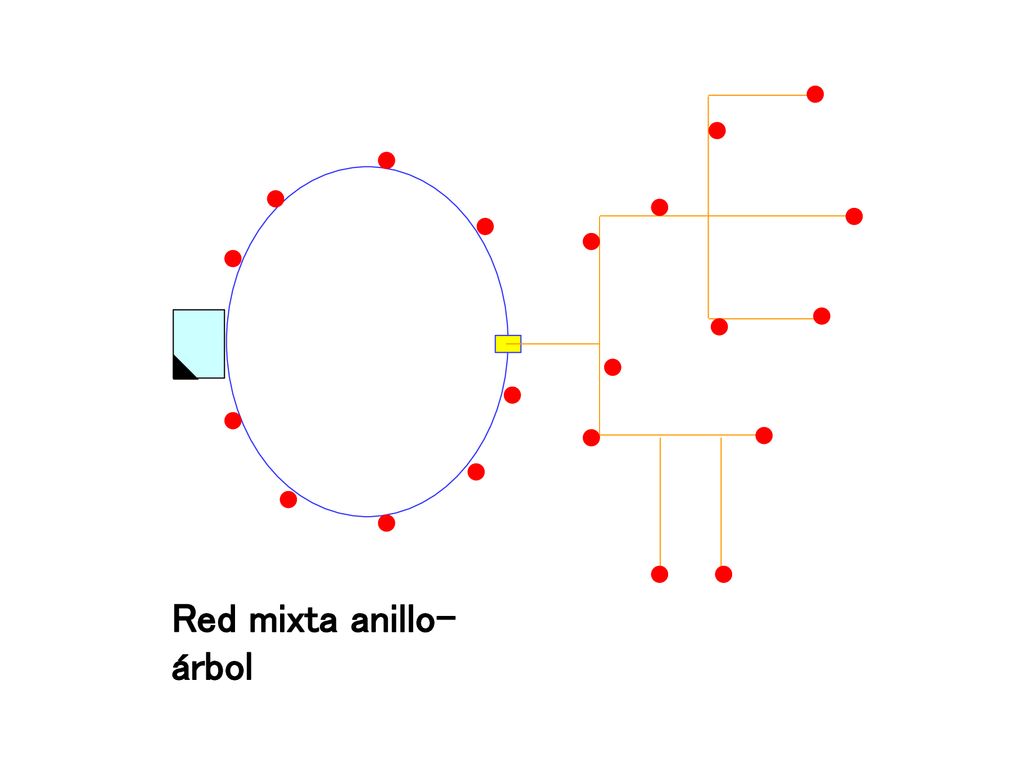

23 Red mixta anillo-árbol

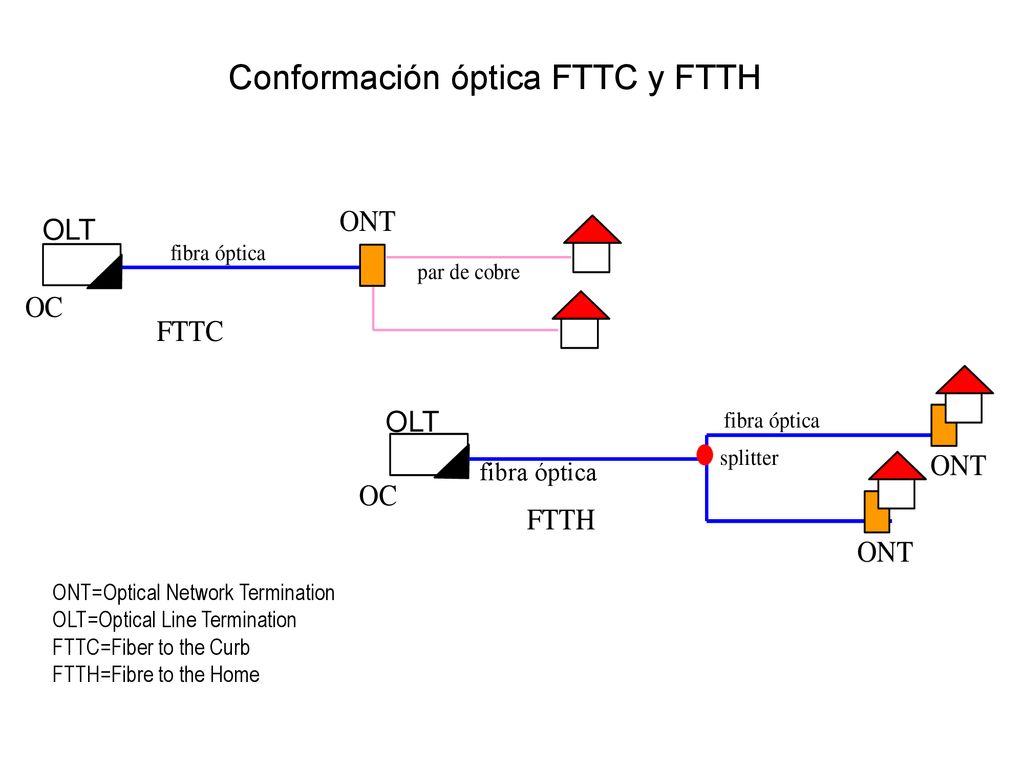

24 Conformación óptica FTTC y FTTH
fibra óptica OLT ONT=Optical Network Termination OLT=Optical Line Termination FTTC=Fiber to the Curb FTTH=Fibre to the Home

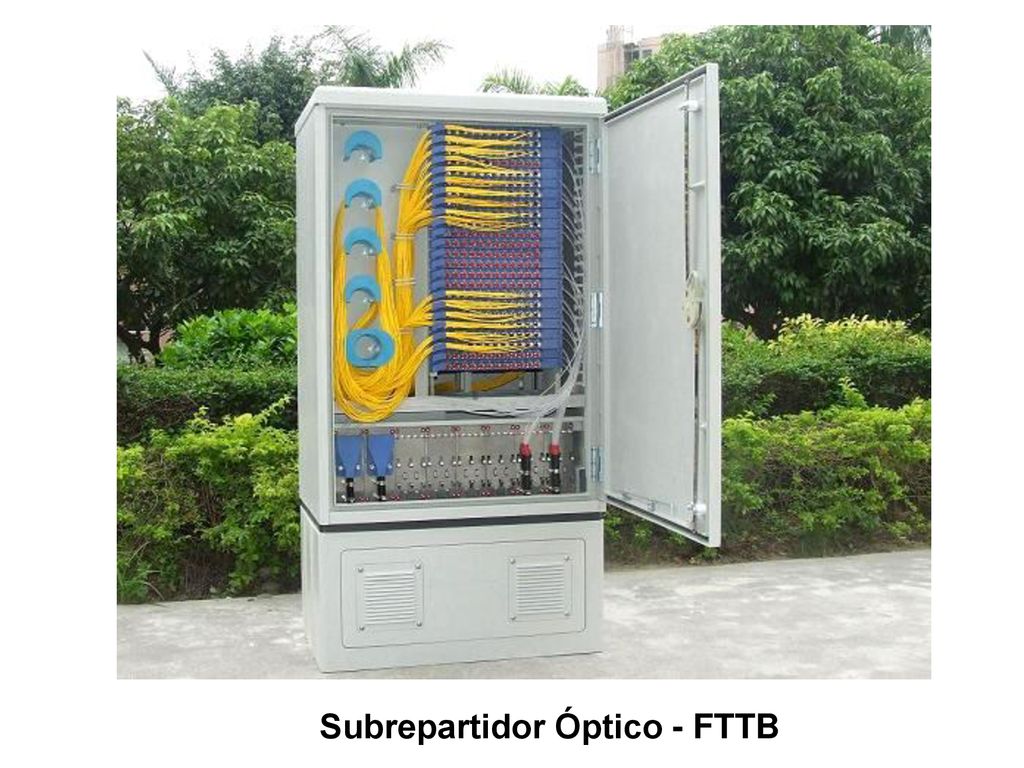

25 Subrepartidor Óptico - FTTB

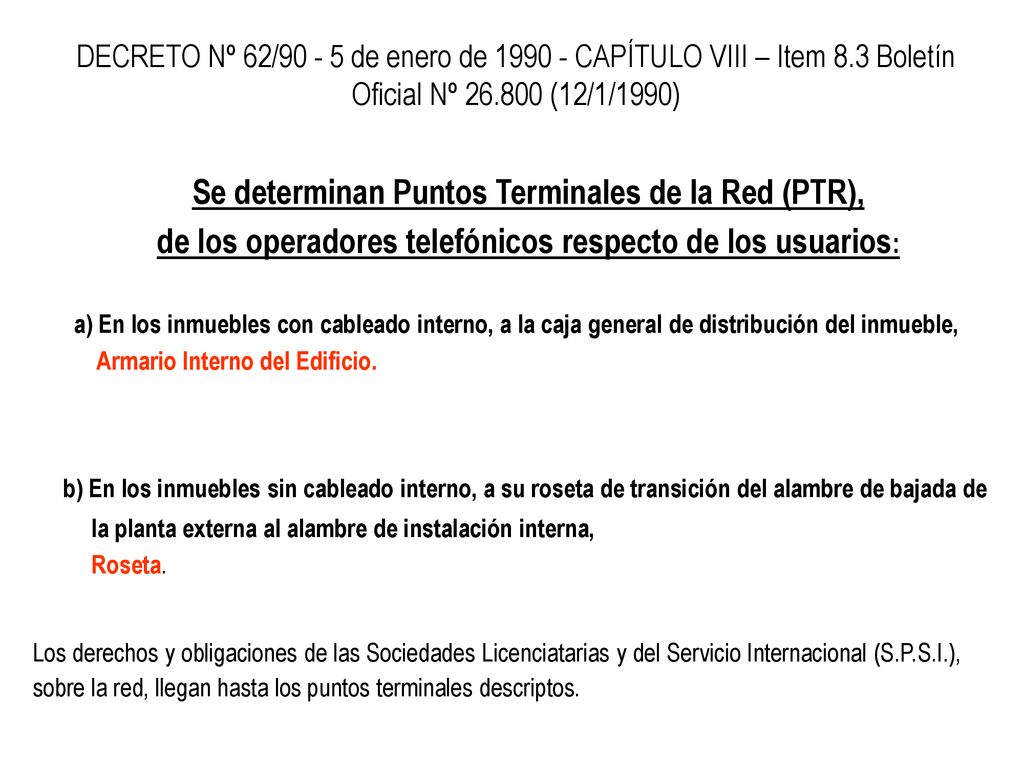

26 Se determinan Puntos Terminales de la Red (PTR),
DECRETO Nº 62/ de enero de CAPÍTULO VIII – Item 8.3 Boletín Oficial Nº (12/1/1990) Se determinan Puntos Terminales de la Red (PTR), de los operadores telefónicos respecto de los usuarios: a) En los inmuebles con cableado interno, a la caja general de distribución del inmueble, Armario Interno del Edificio. b) En los inmuebles sin cableado interno, a su roseta de transición del alambre de bajada de la planta externa al alambre de instalación interna, Roseta. Los derechos y obligaciones de las Sociedades Licenciatarias y del Servicio Internacional (S.P.S.I.), sobre la red, llegan hasta los puntos terminales descriptos.

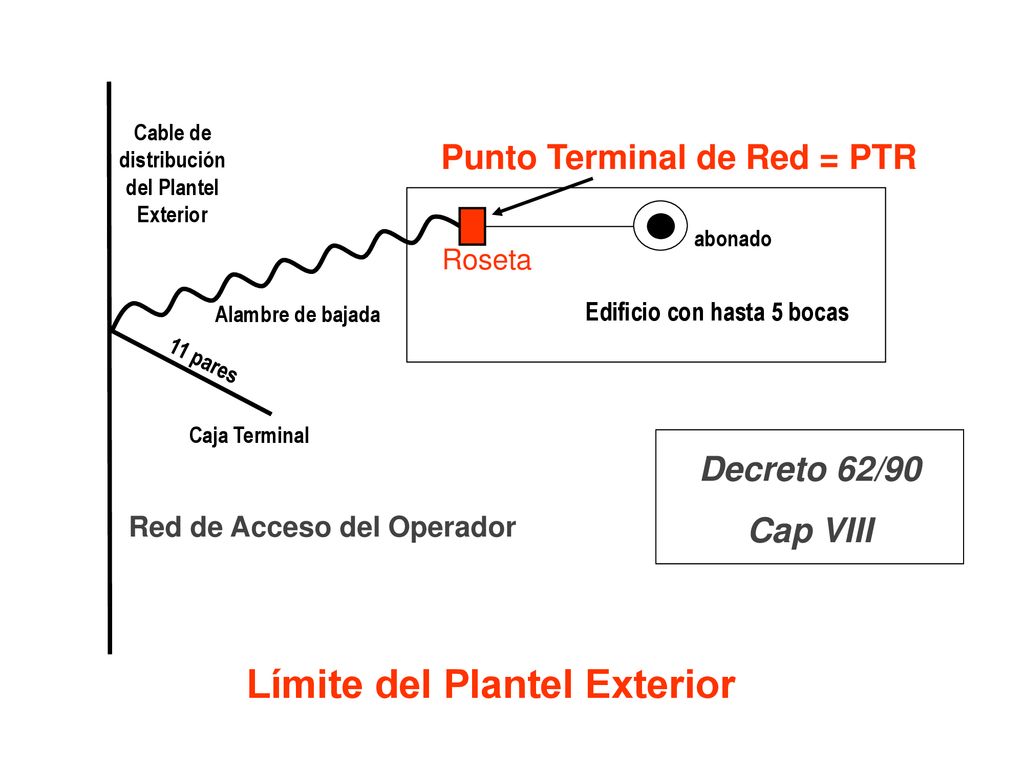

27 Límite del Plantel Exterior
Red de Acceso del Operador Punto Terminal de Red = PTR Decreto 62/90 Cap VIII Edificio con hasta 5 bocas Alambre de bajada Caja Terminal 11 pares Cable de distribución del Plantel Exterior abonado Roseta

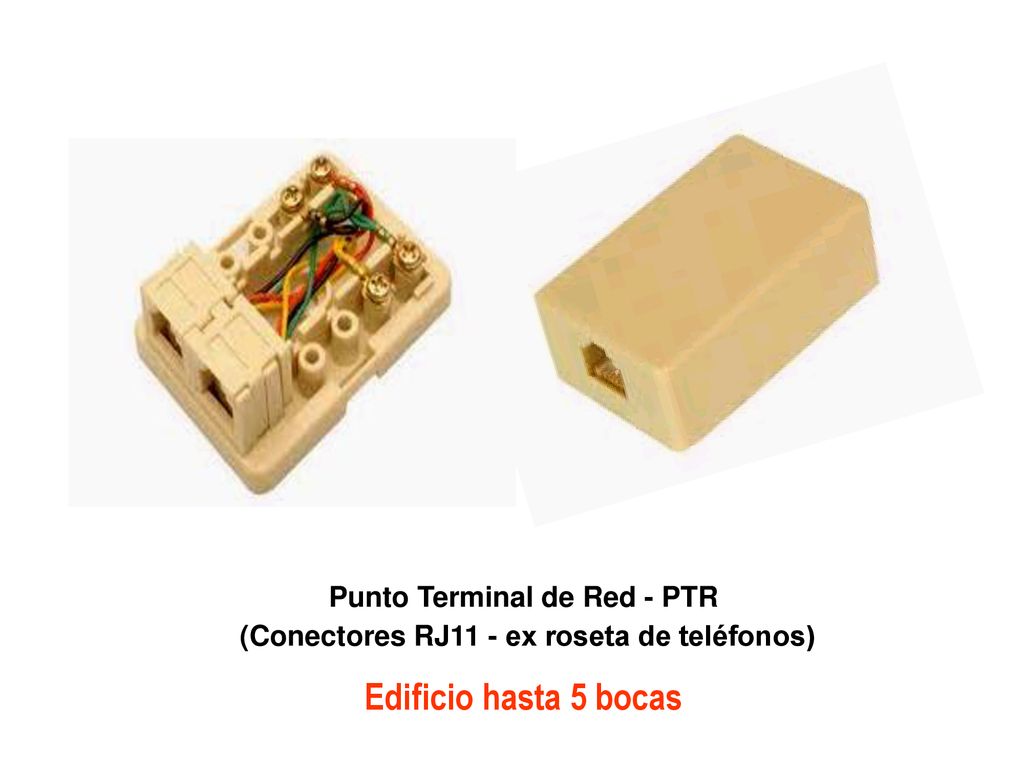

28 Punto Terminal de Red - PTR (Conectores RJ11 - ex roseta de teléfonos)
Edificio hasta 5 bocas

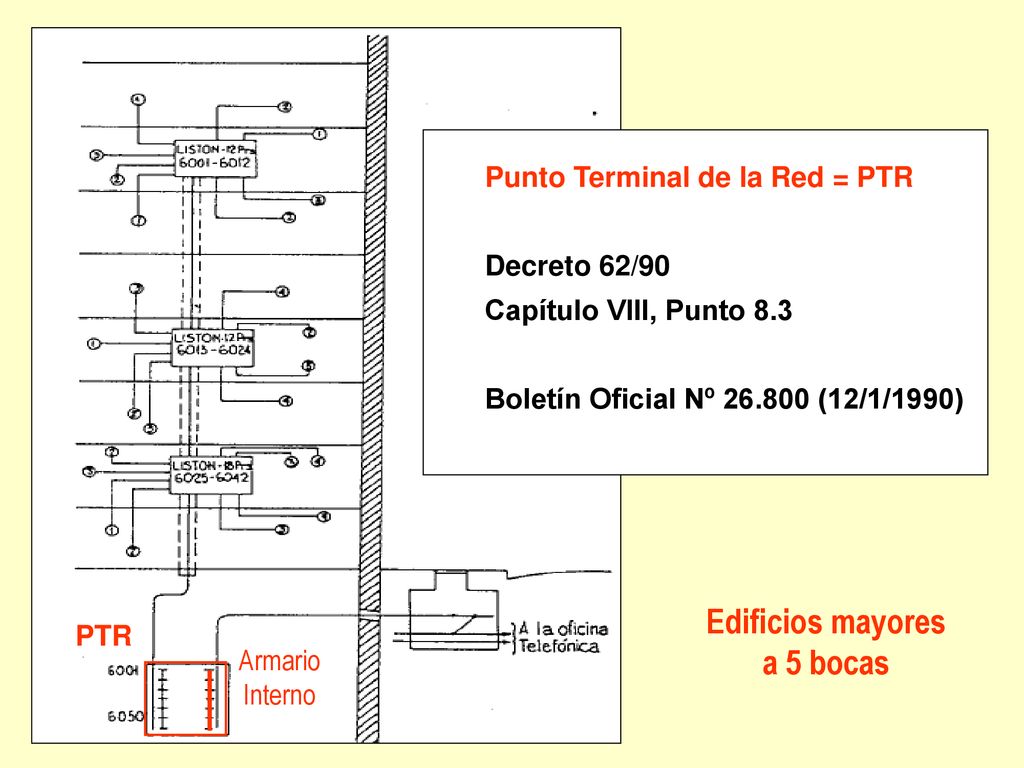

29 Edificios mayores a 5 bocas
Punto Terminal de la Red = PTR Decreto 62/90 Capítulo VIII, Punto 8.3 Boletín Oficial Nº (12/1/1990) PTR Edificios mayores a 5 bocas Armario Interno

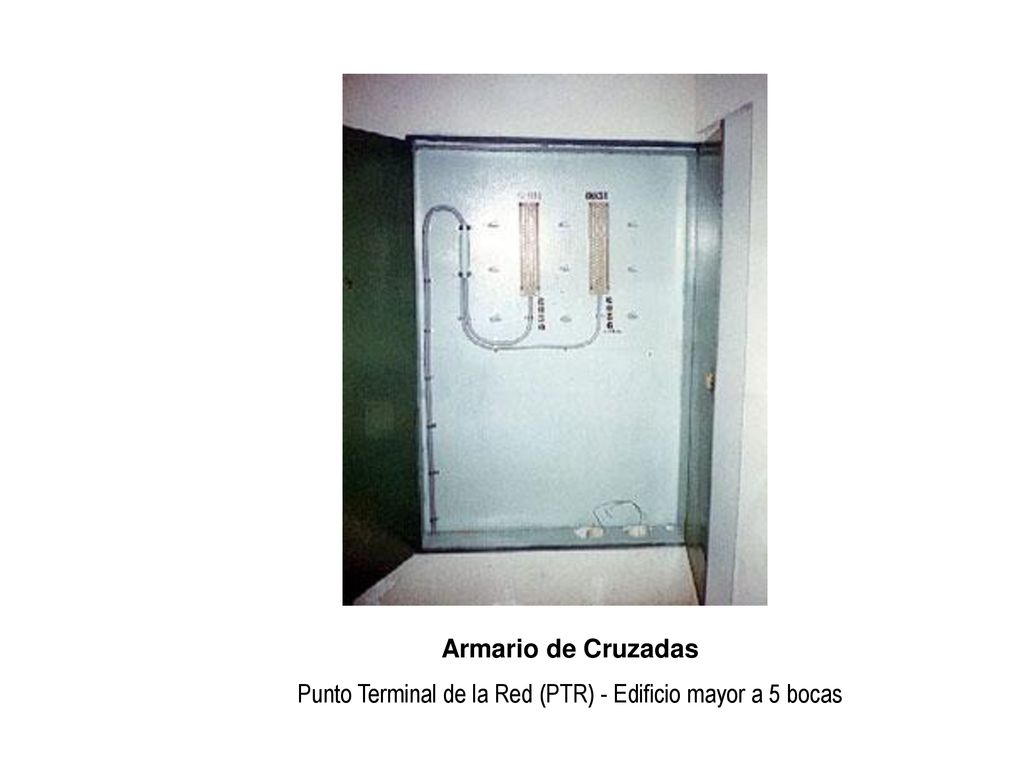

30 Punto Terminal de la Red (PTR) - Edificio mayor a 5 bocas
Armario de Cruzadas Punto Terminal de la Red (PTR) - Edificio mayor a 5 bocas

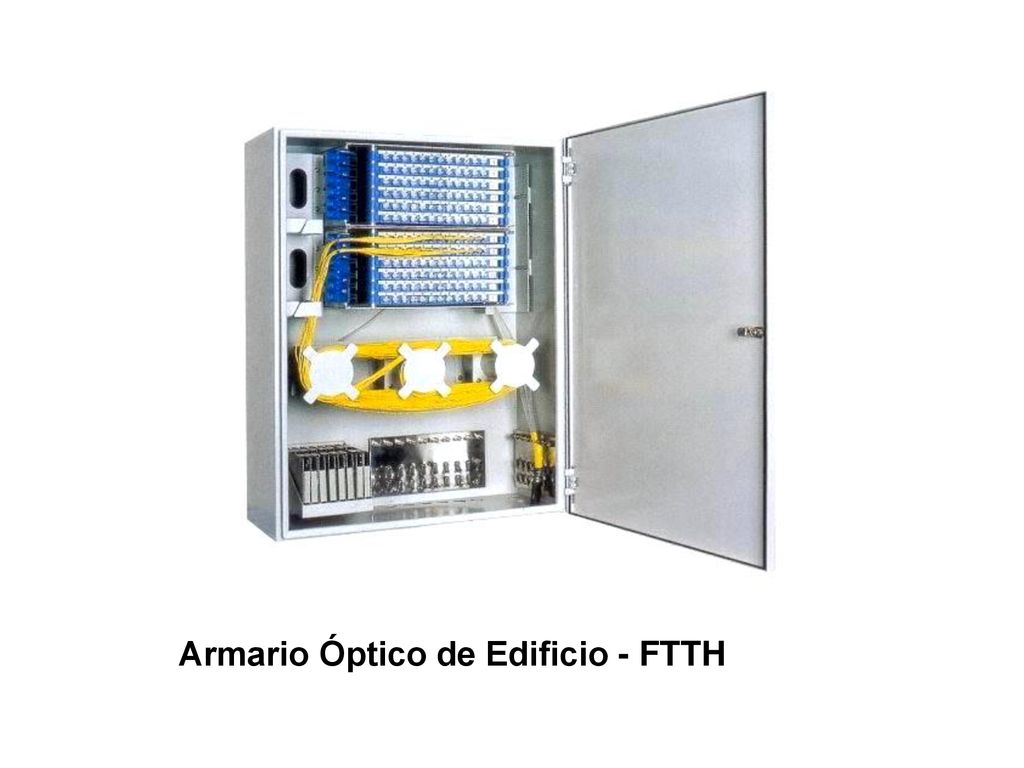

31 Armario Óptico de Edificio - FTTH

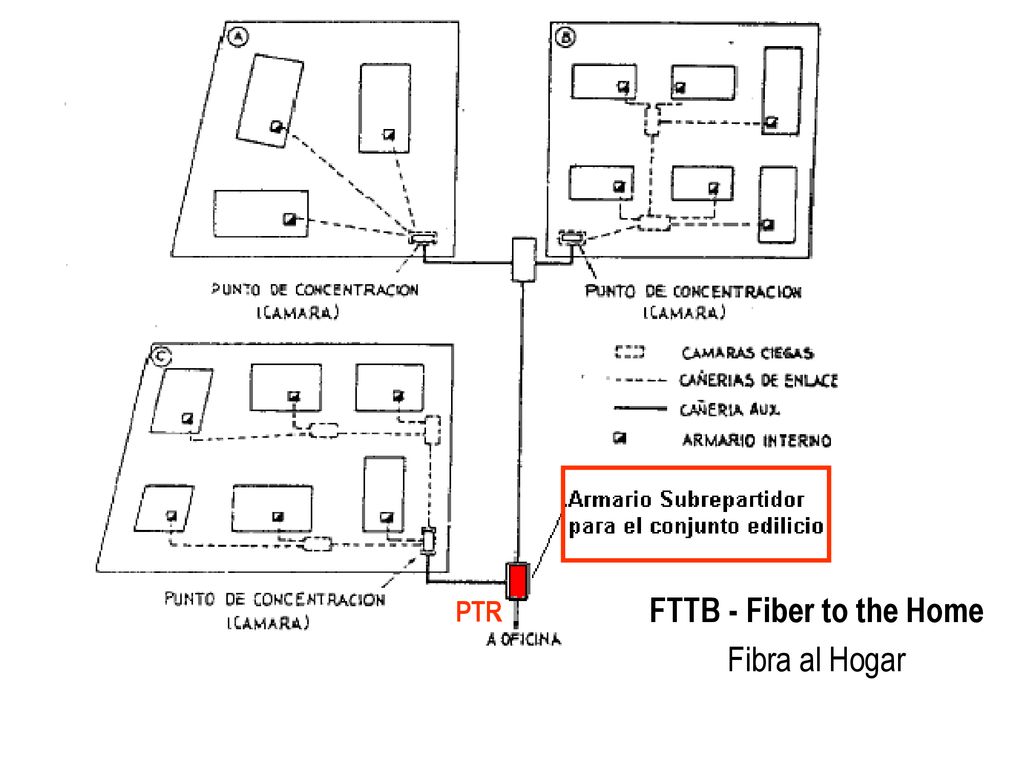

32 FTTB - Fiber to the Home Fibra al Hogar PTR

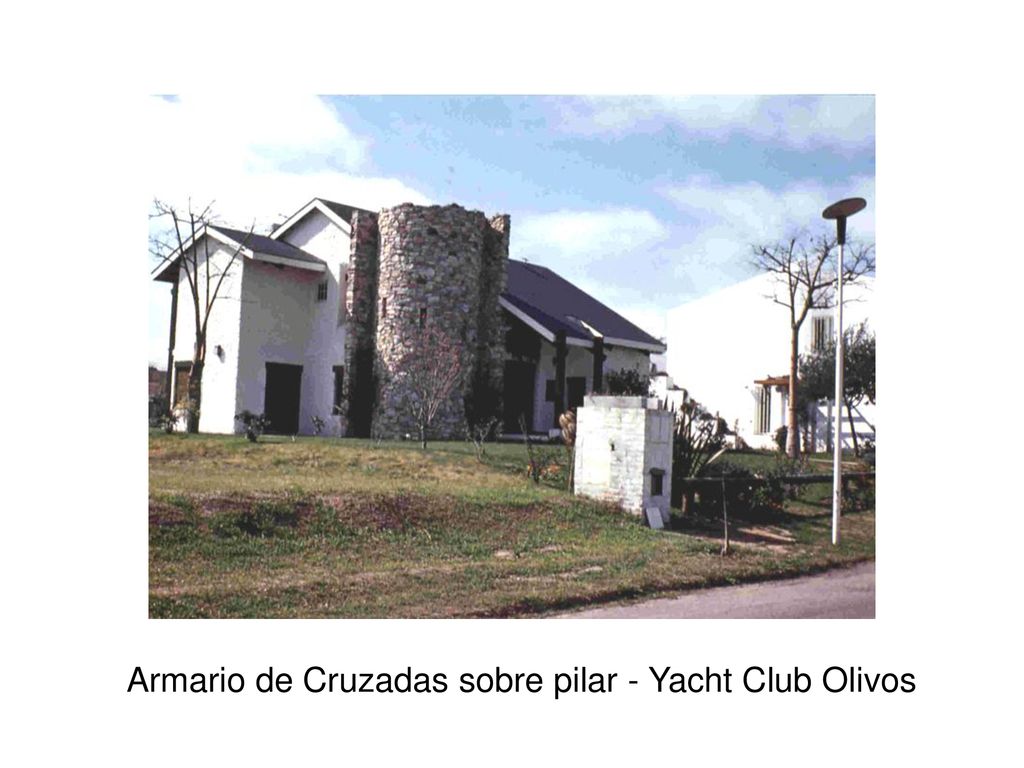

33 Armario de Cruzadas sobre pilar - Yacht Club Olivos

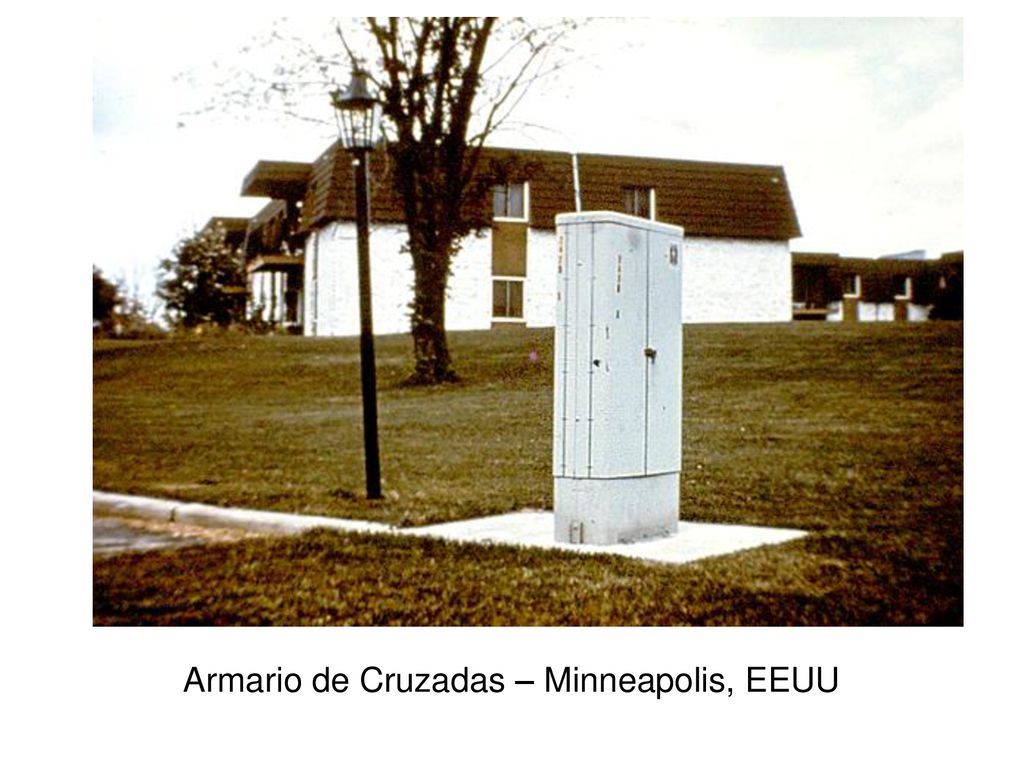

34 Armario de Cruzadas – Minneapolis, EEUU

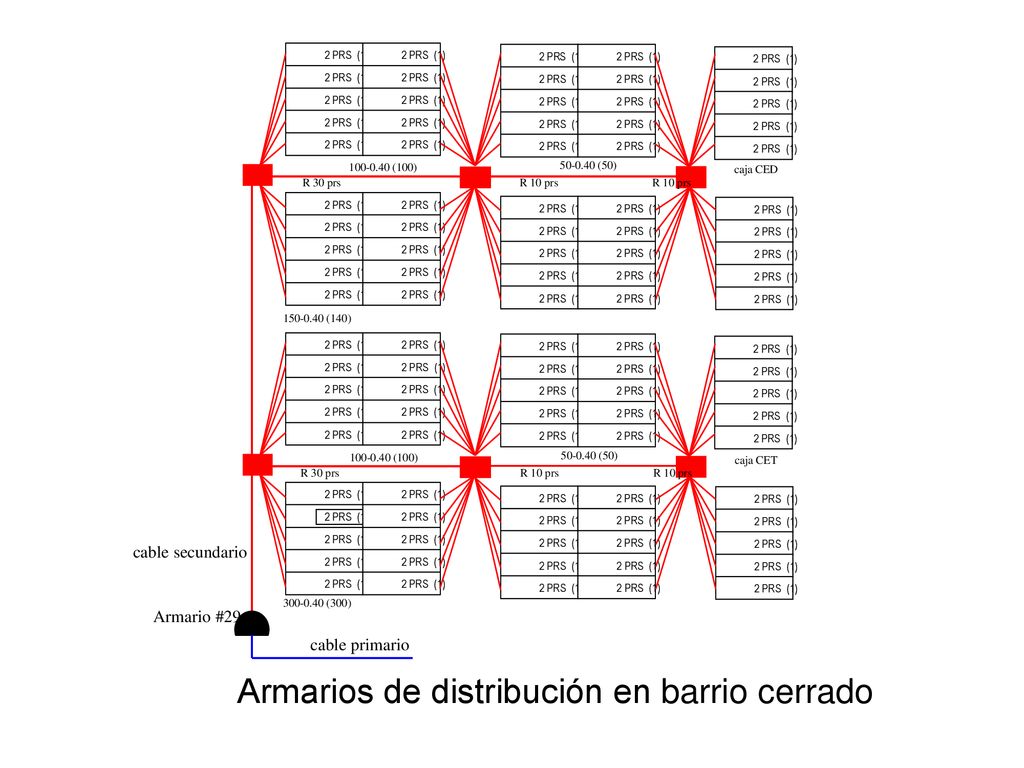

35 Armarios de distribución en barrio cerrado
cable primario cable secundario       2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PR S (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 100 - 0.40 (100) 50 - 0.40 (50) caja CED R 30 prs R 10 prs R 10 prs 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 150 - 0.40 (140) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS ( 1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PR S (1) 100 - 0.40 (100) 50 - 0.40 (50) caja CET R 30 prs R 10 prs R 10 prs 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 2 PRS (1) 300 - 0.40 (300)

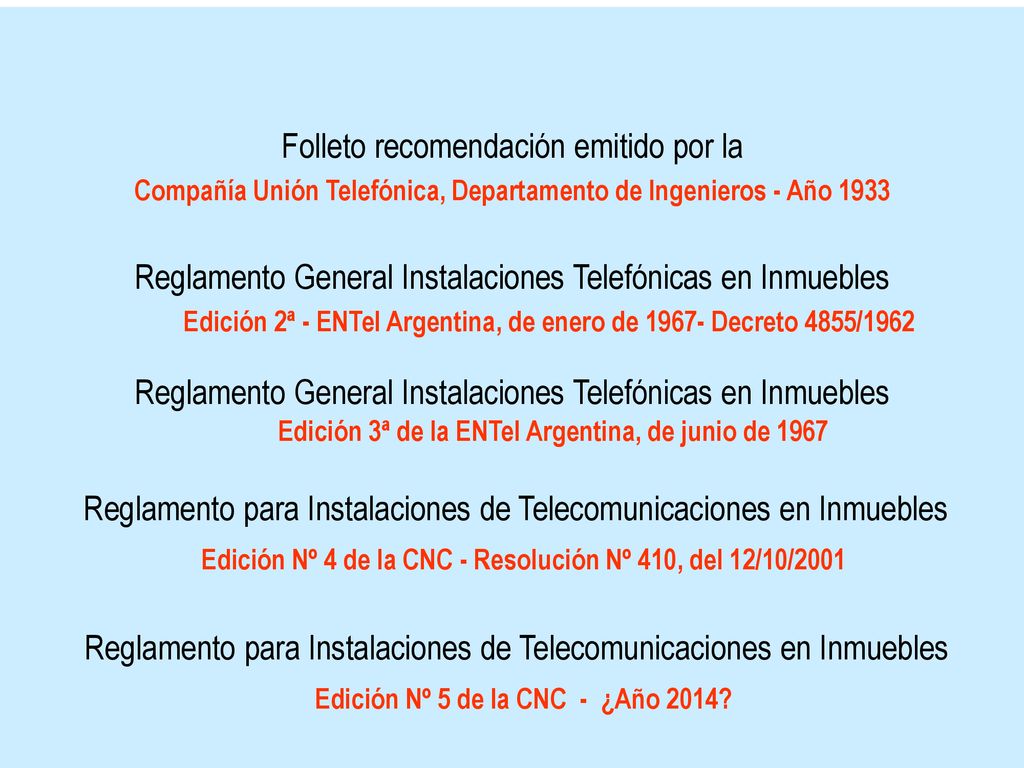

36 Folleto recomendación emitido por la
Compañía Unión Telefónica, Departamento de Ingenieros - Año 1933 Reglamento General Instalaciones Telefónicas en Inmuebles Edición 2ª - ENTel Argentina, de enero de Decreto 4855/1962 Edición 3ª de la ENTel Argentina, de junio de 1967 Reglamento para Instalaciones de Telecomunicaciones en Inmuebles Edición Nº 4 de la CNC - Resolución Nº 410, del 12/10/2001 Edición Nº 5 de la CNC - ¿Año 2014?

37 Compañía Unión Telefónica
Departamento de Ingenieros Año 1933

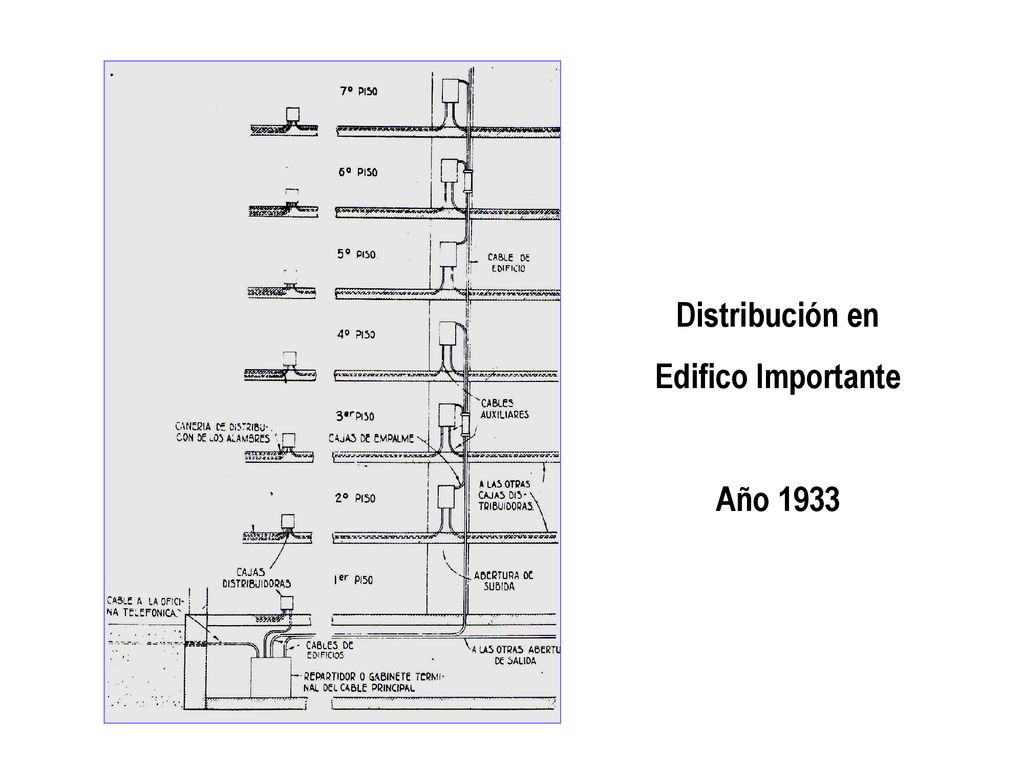

38 Distribución en Edifico Importante Año 1933

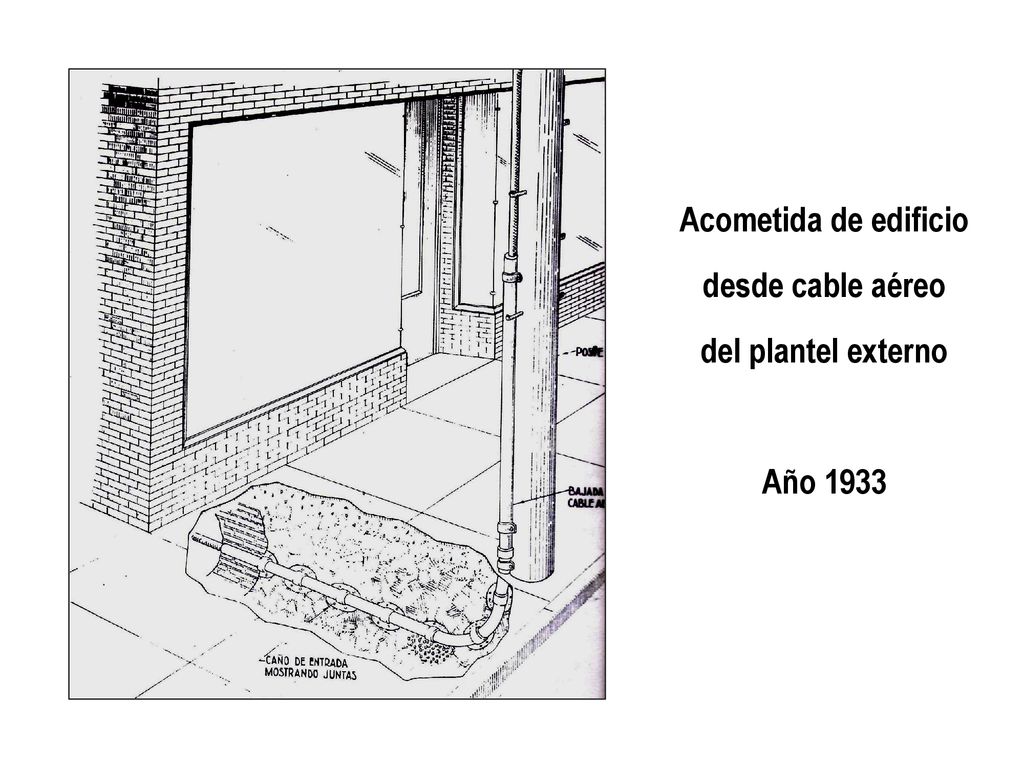

39 Acometida de edificio desde cable aéreo del plantel externo Año 1933

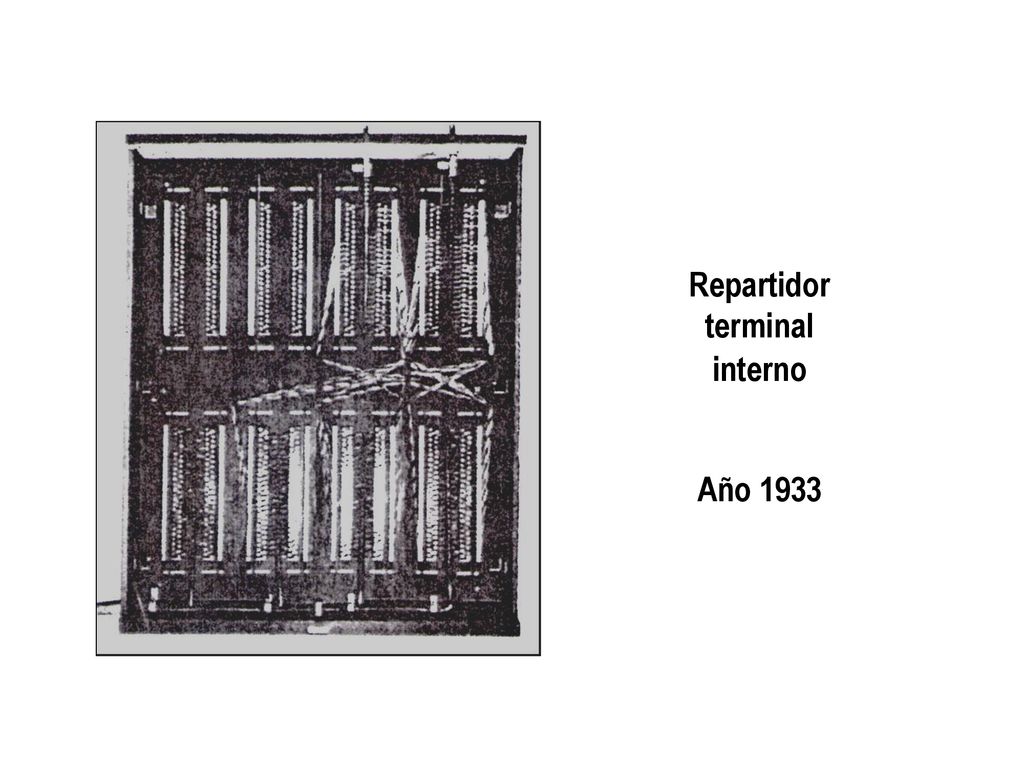

40 Repartidor terminal interno Año 1933

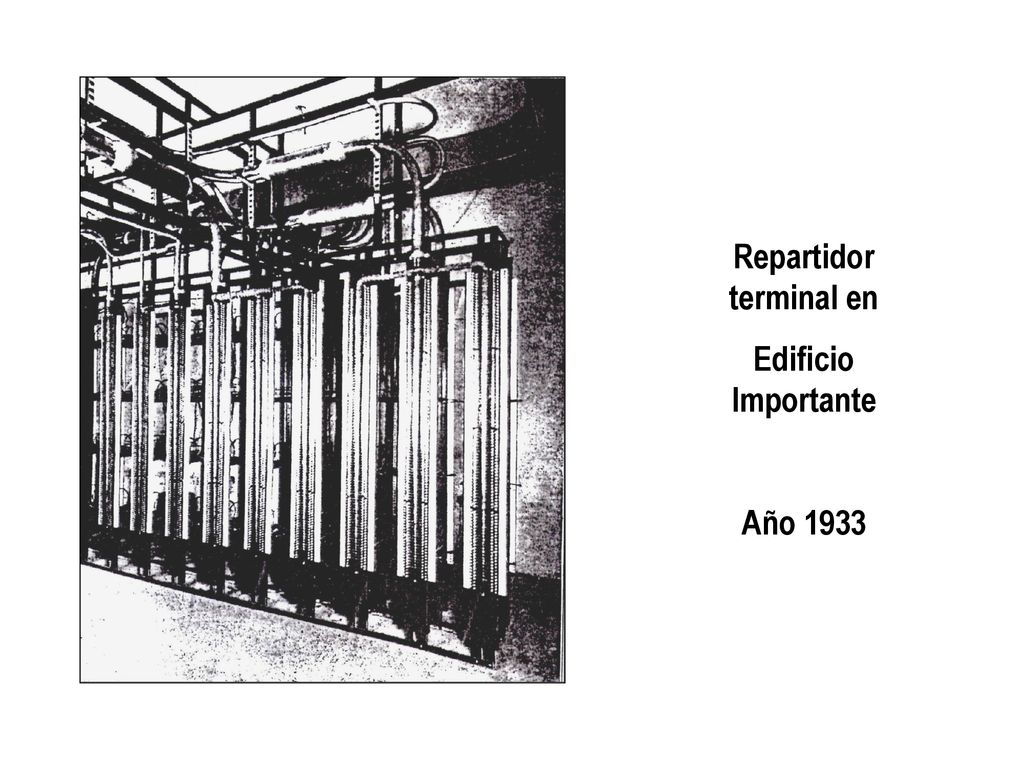

41 Repartidor terminal en
Edificio Importante Año 1933

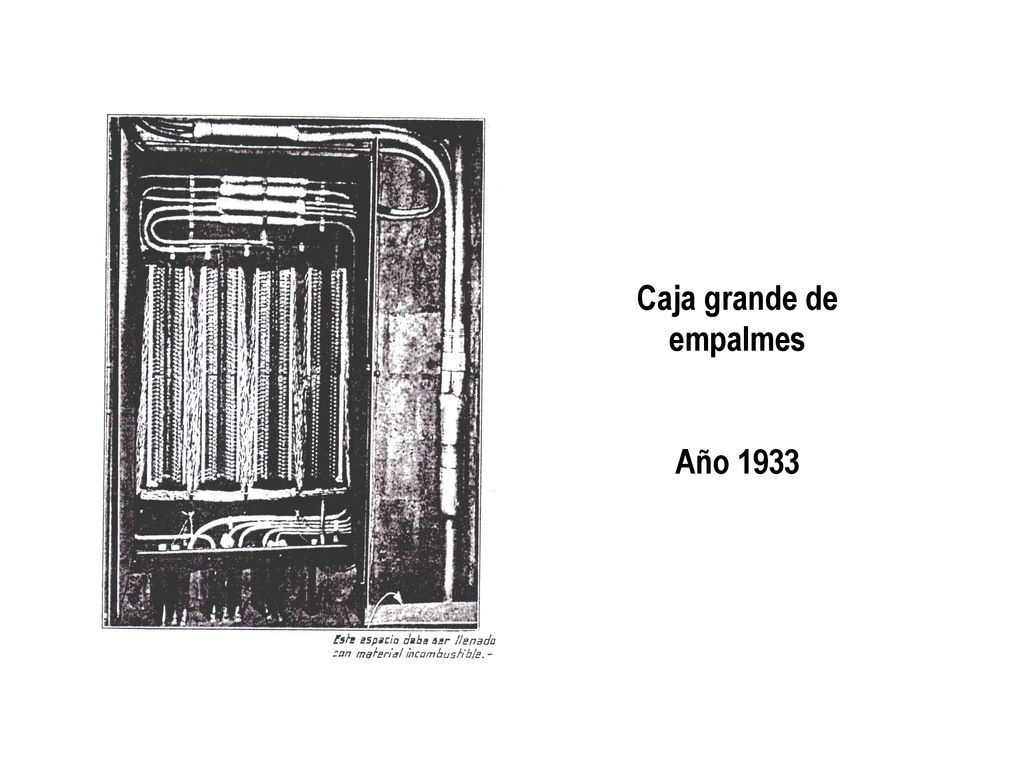

42 Caja grande de empalmes
Año 1933

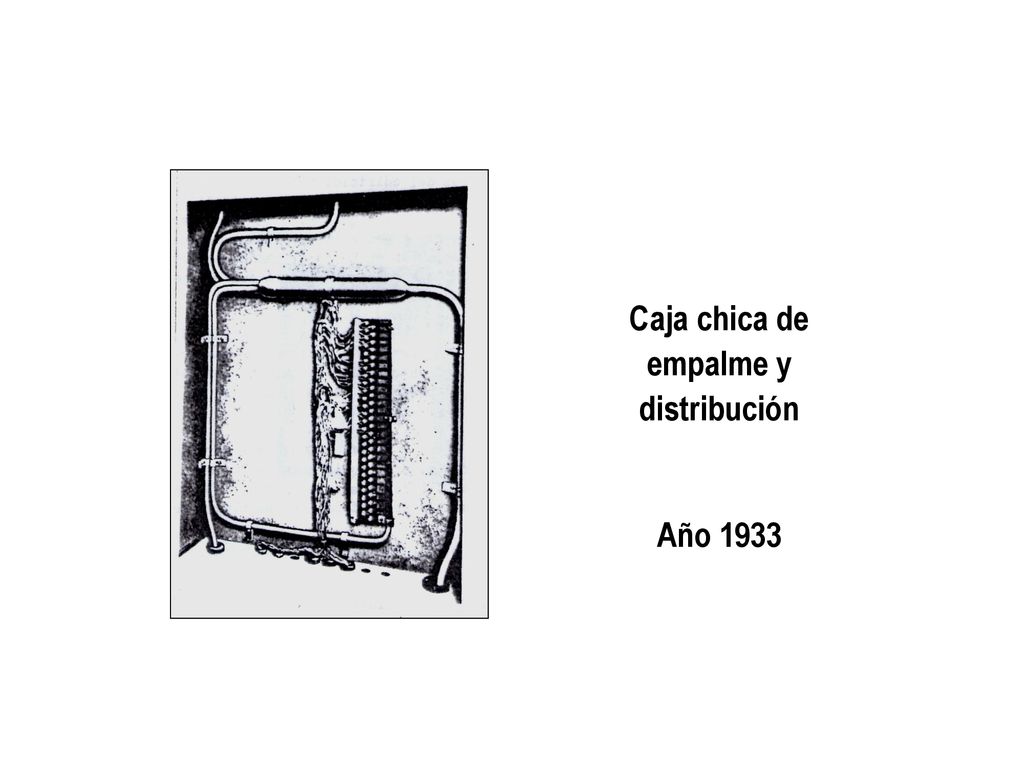

43 Caja chica de empalme y distribución
Año 1933

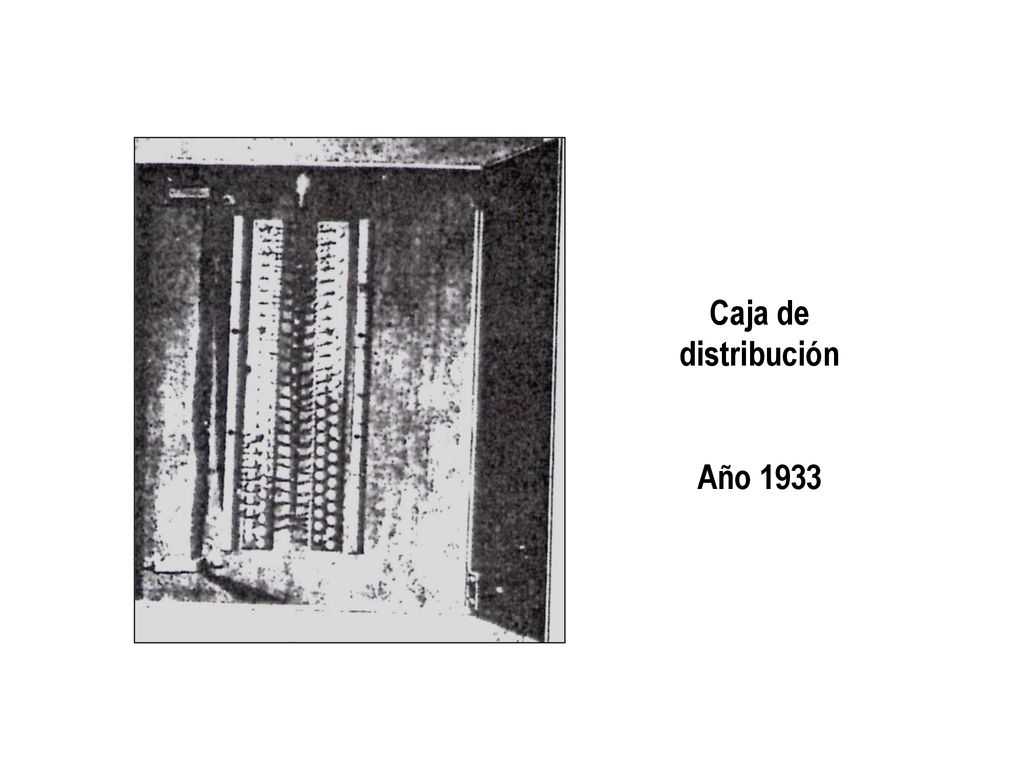

44 Caja de distribución Año 1933

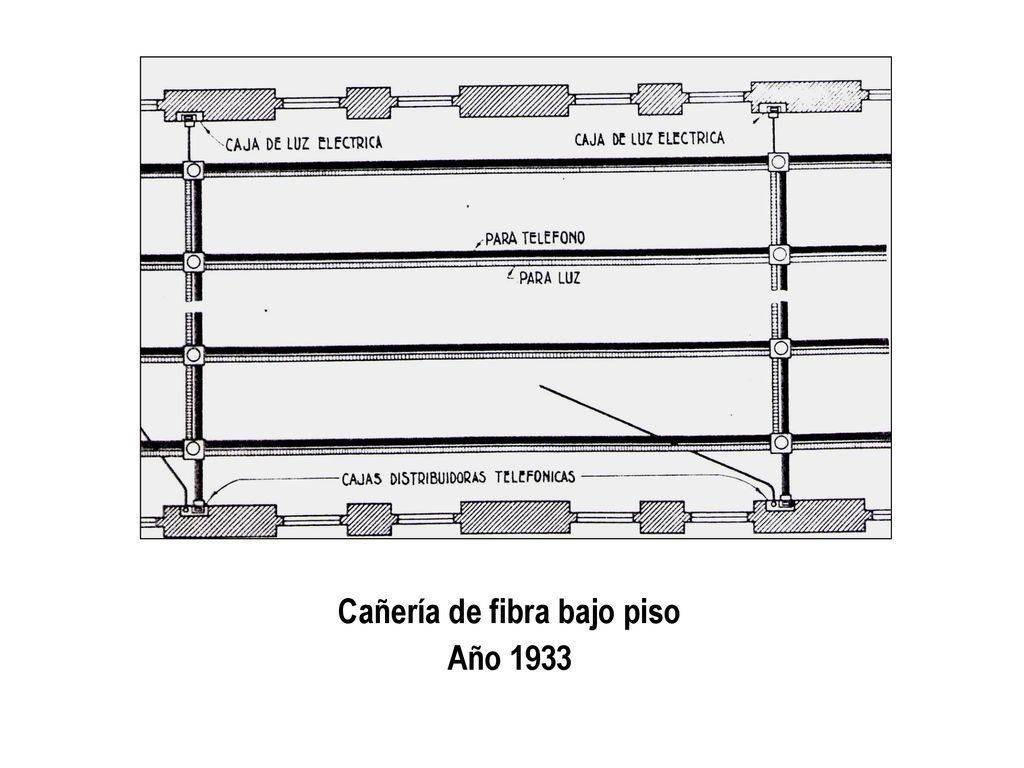

45 Cañería de fibra bajo piso
Cañería de fibra bajo piso Año 1933

46 Caja de distribución

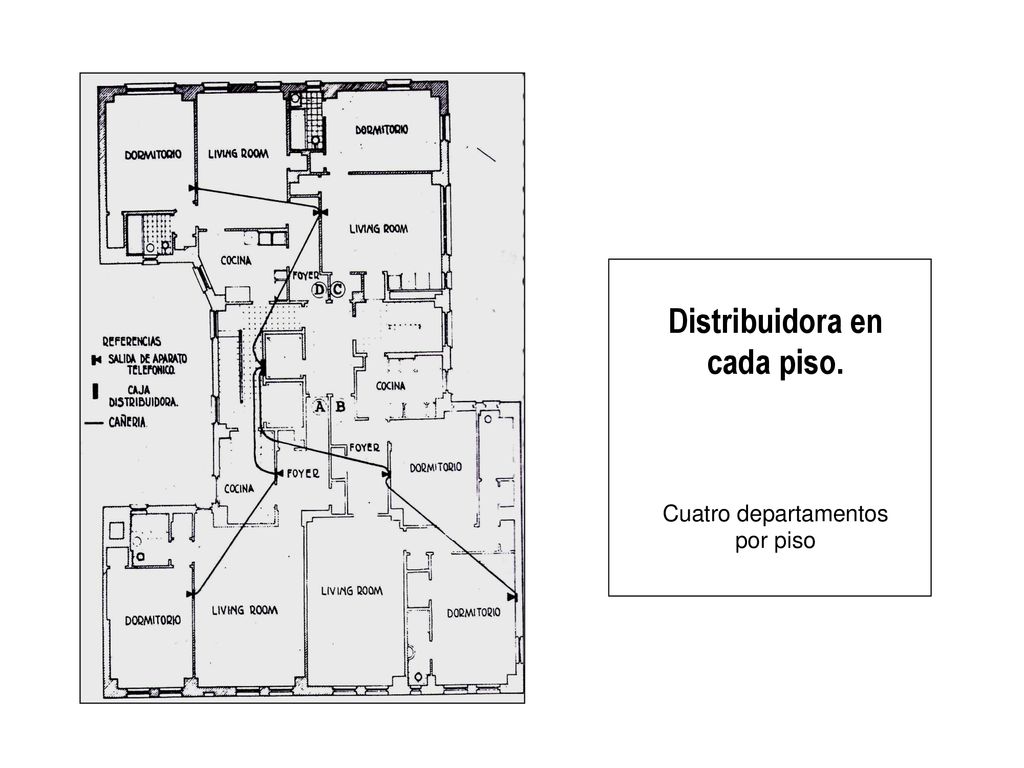

47 Distribuidora en cada piso.
Cuatro departamentos por piso

48 En 1930, el aparato telefónico “candelero” era acompañado de una caja de campanilla, la que se instalaba sobre la pared, empotrada en la misma, o era ocultada en los muebles. En la figura debajo de la mesa

49 Al año de 1933, el nuevo aparato telefónico era también acompañado de una caja de campanilla.
En la figura está oculta en los mueble

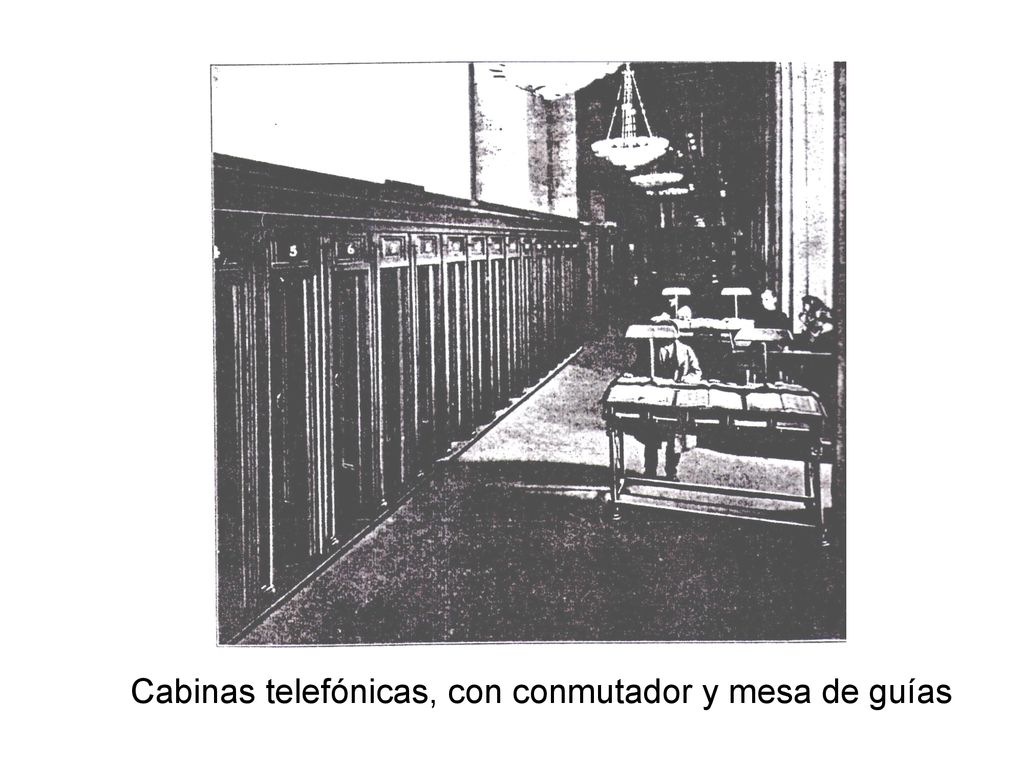

50 Cabinas telefónicas, con conmutador y mesa de guías

51 Cabinas telefónicas en vestíbulos de ferrocarril

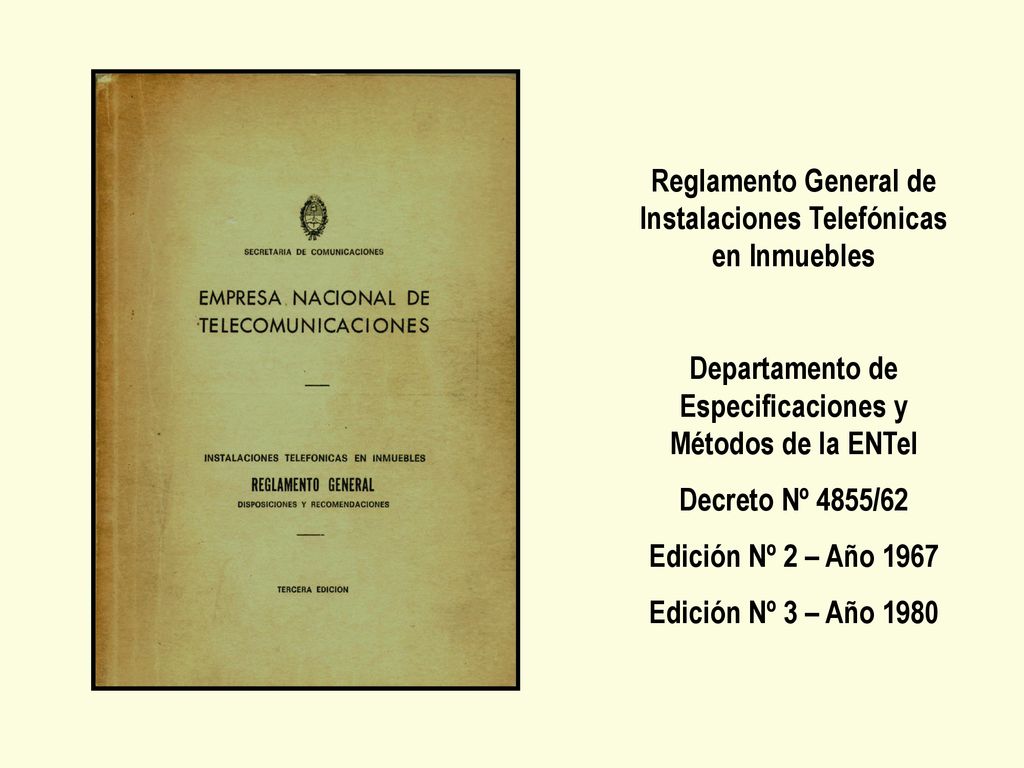

52 Reglamento General de Instalaciones Telefónicas en Inmuebles
Departamento de Especificaciones y Métodos de la ENTel Decreto Nº 4855/62 Edición Nº 2 – Año 1967 Edición Nº 3 – Año 1980

53 Reglamento General de Instalaciones Telefónicas en Inmuebles
ANEXO Reglamento General de Instalaciones Telefónicas en Inmuebles Departamento de Especificaciones y Métodos de la ENTel Decreto Nº 4855/62 Edición Nº 2 – Año 1967 Edición Nº 3 – Año 1980

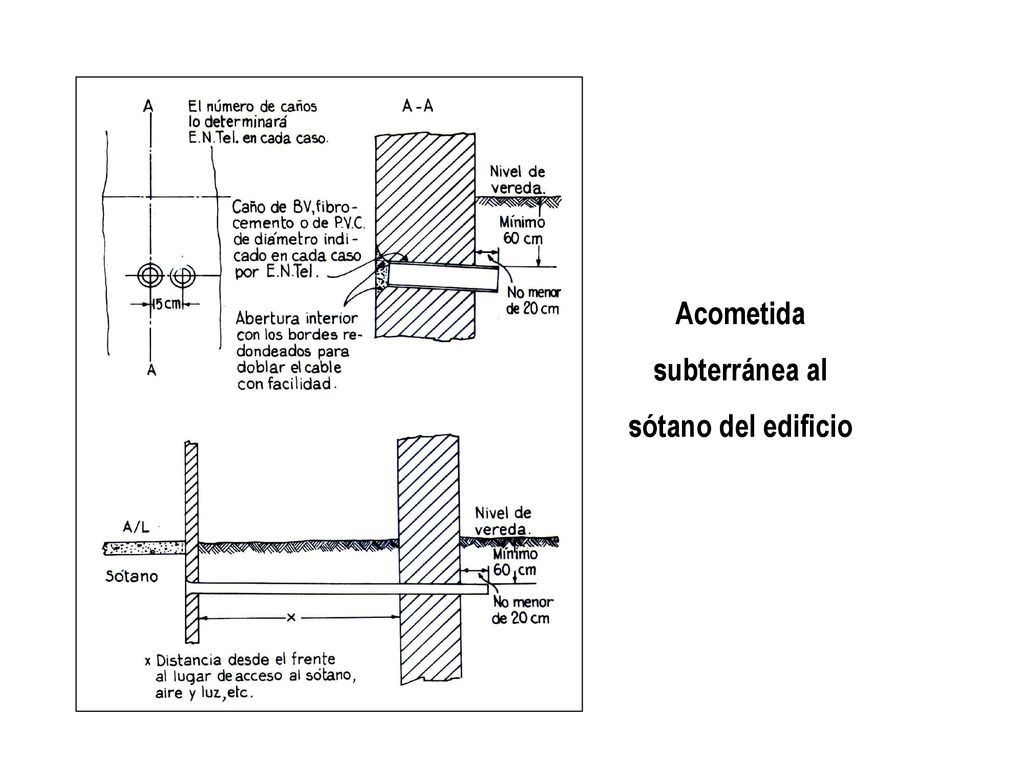

54 Acometida subterránea al sótano del edificio

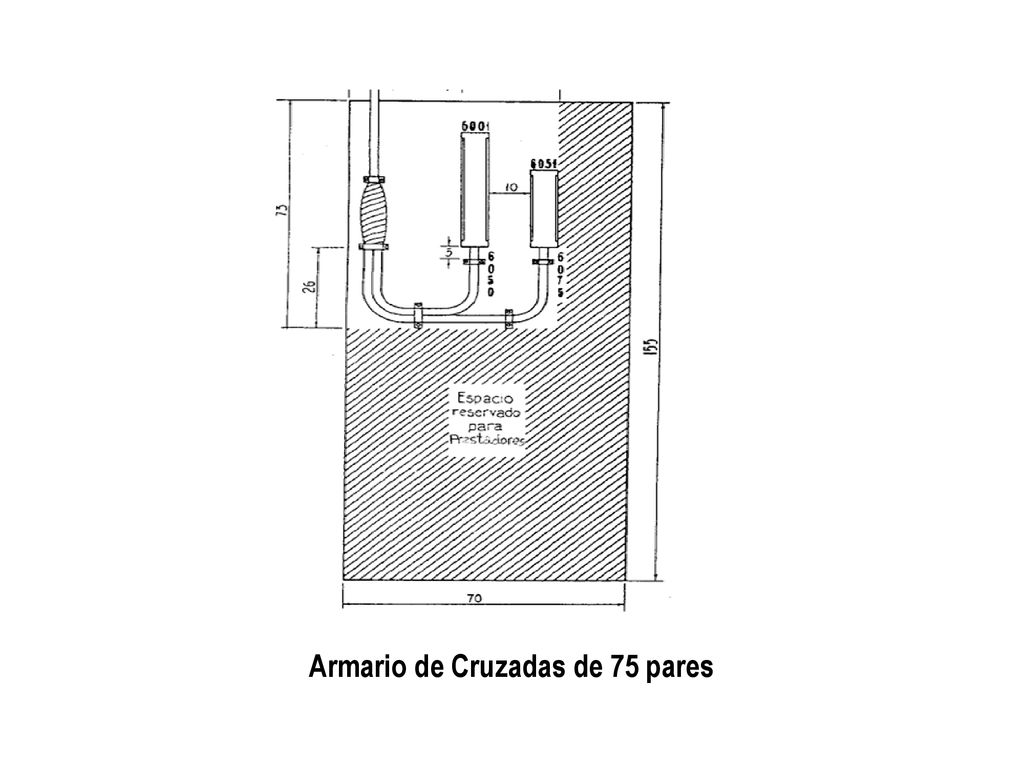

55 Armario de Cruzadas de 75 pares

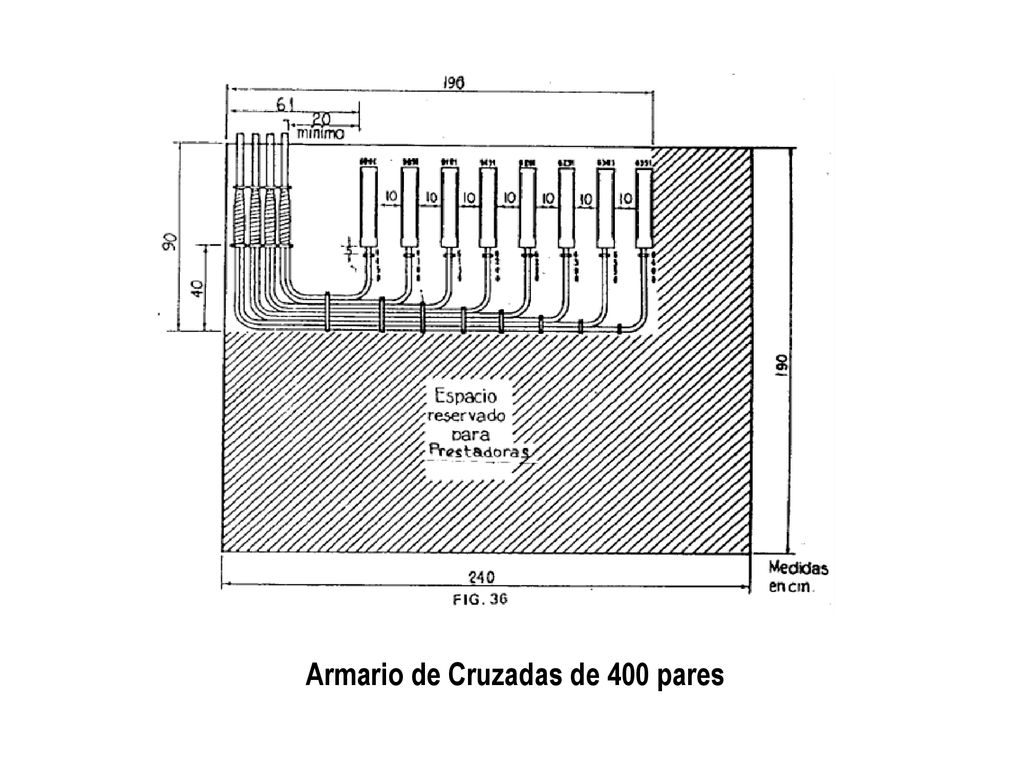

56 Armario de Cruzadas de 400 pares

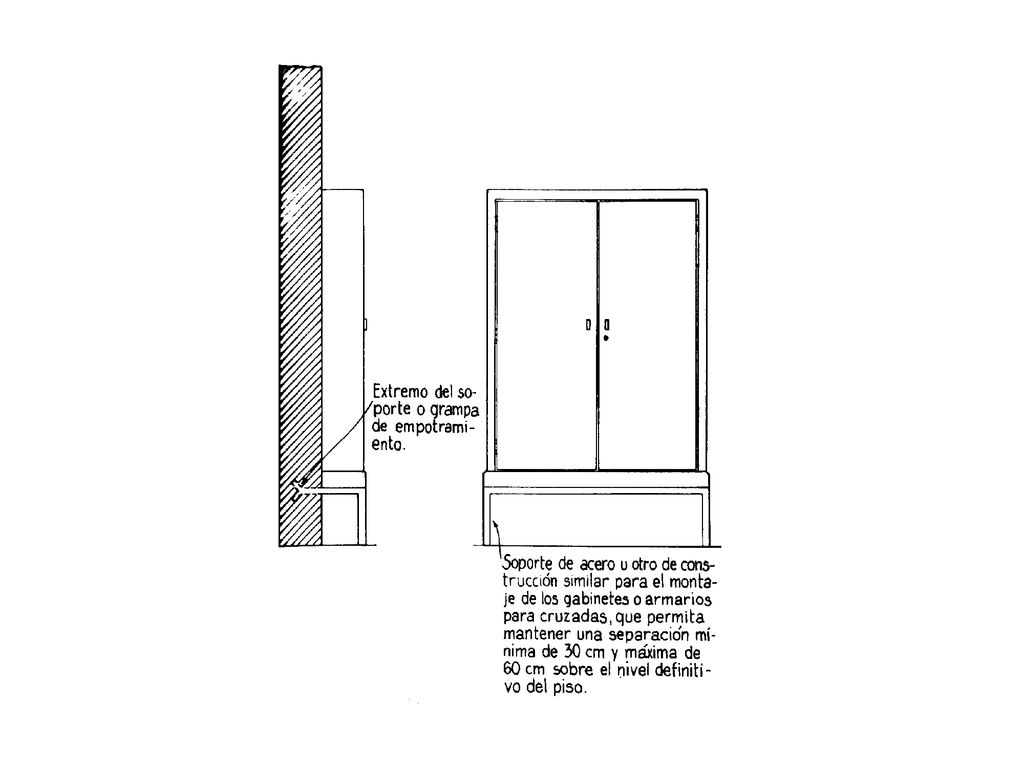

57

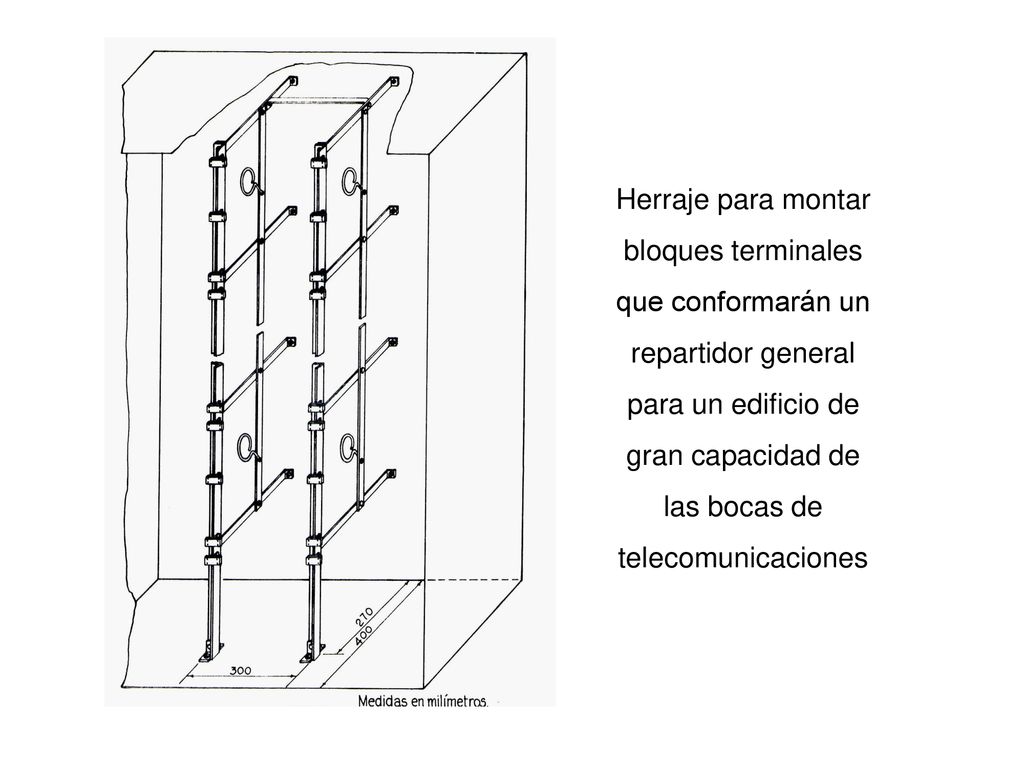

58 Herraje para montar bloques terminales que conformarán un repartidor general para un edificio de gran capacidad de las bocas de telecomunicaciones

59

60

61

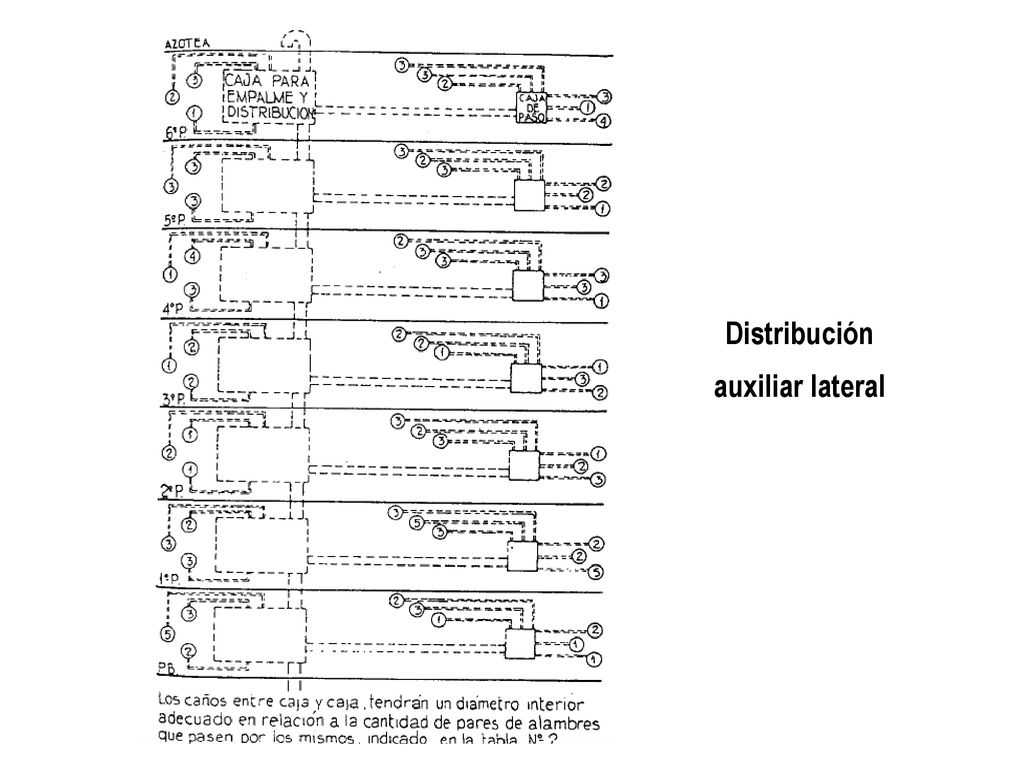

62 Distribución auxiliar lateral

63

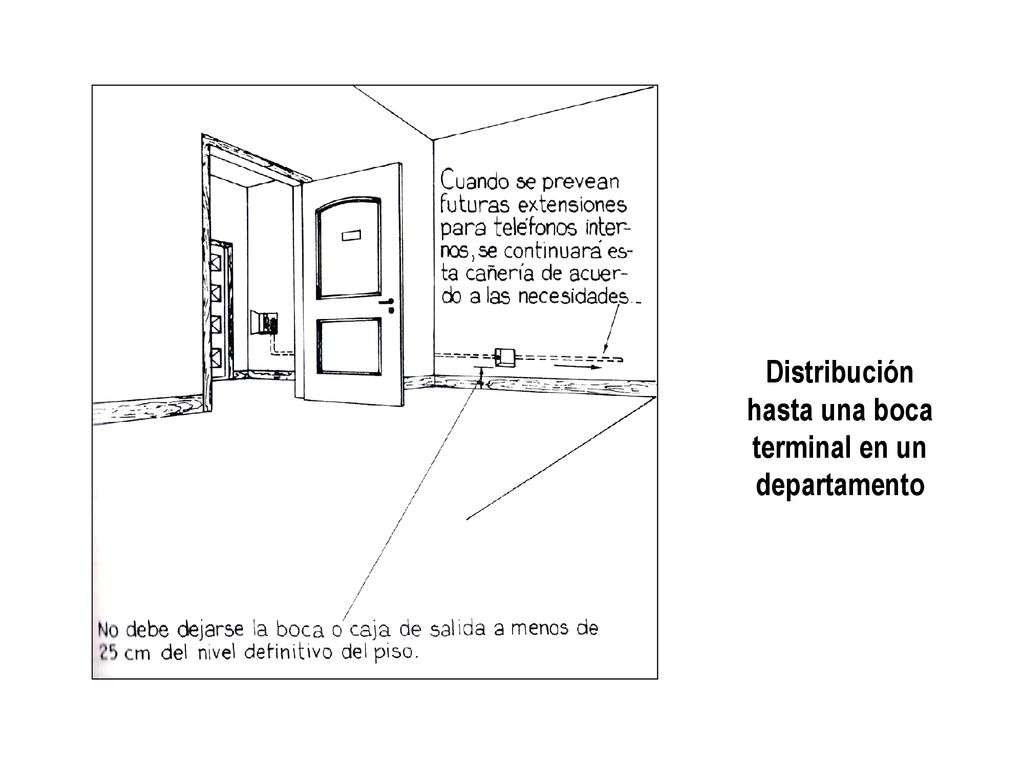

64 Distribución hasta una boca terminal en un departamento

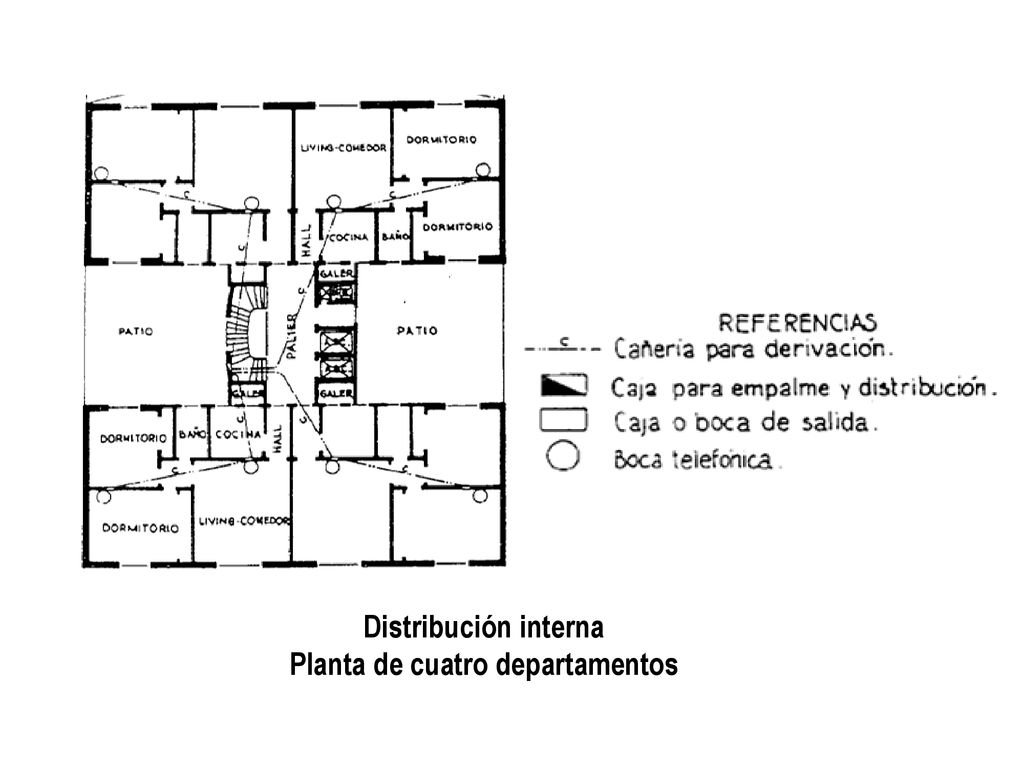

65 Planta de cuatro departamentos
Distribución interna Planta de cuatro departamentos

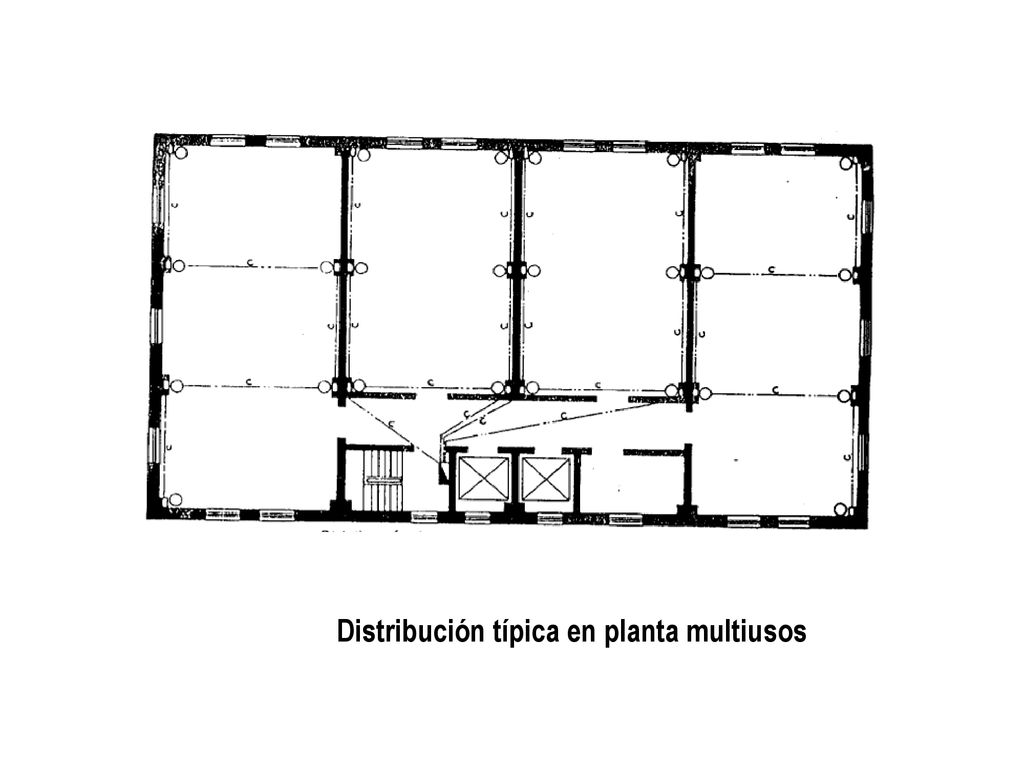

66 Distribución típica en planta multiusos

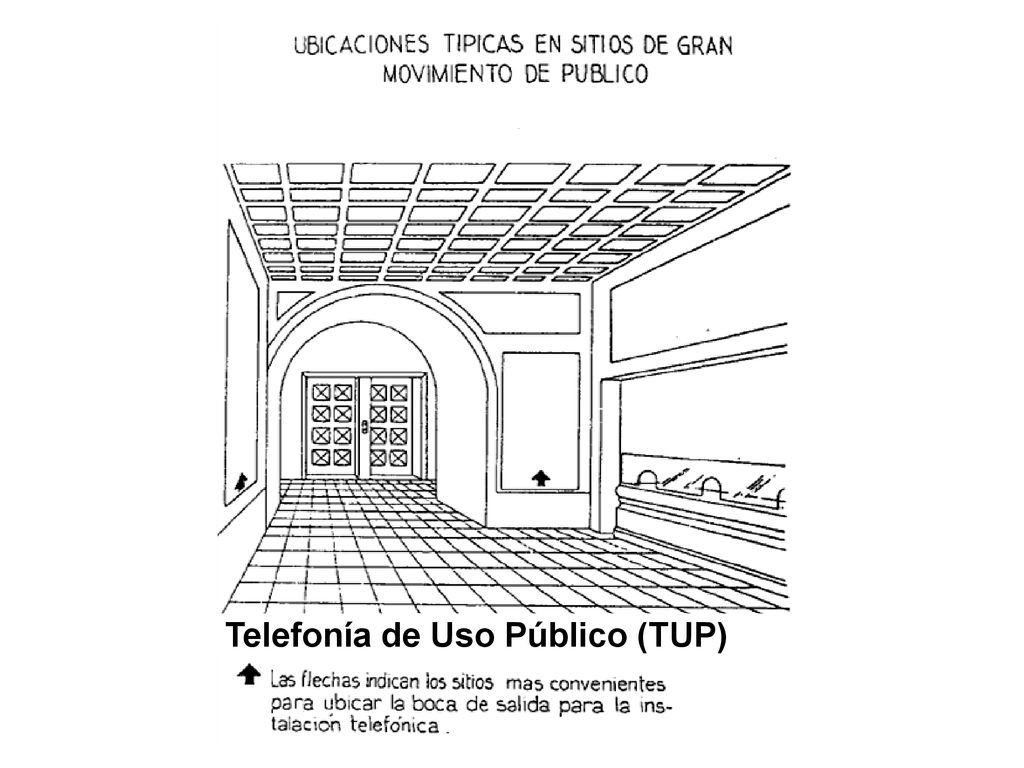

67 Telefonía de Uso Público (TUP)

68  FACTORES QUE INFLUYEN EN LA ELECCIÓN DE UNA INSTALACIÓN

69

70

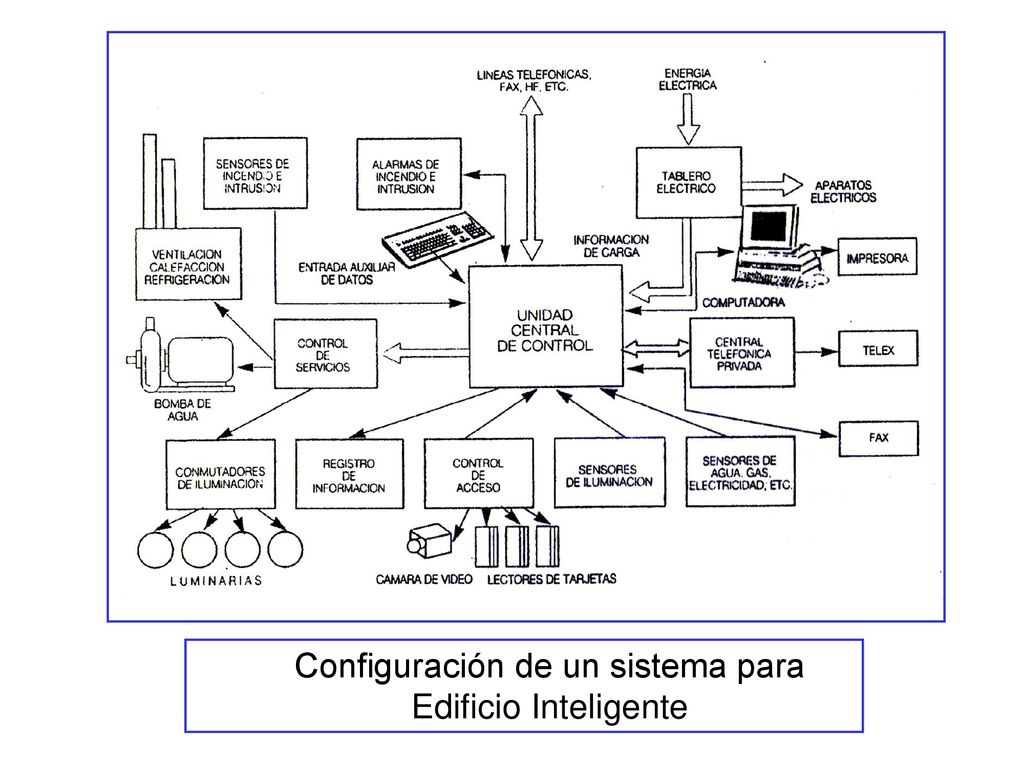

71 Configuración de un sistema para Edificio Inteligente

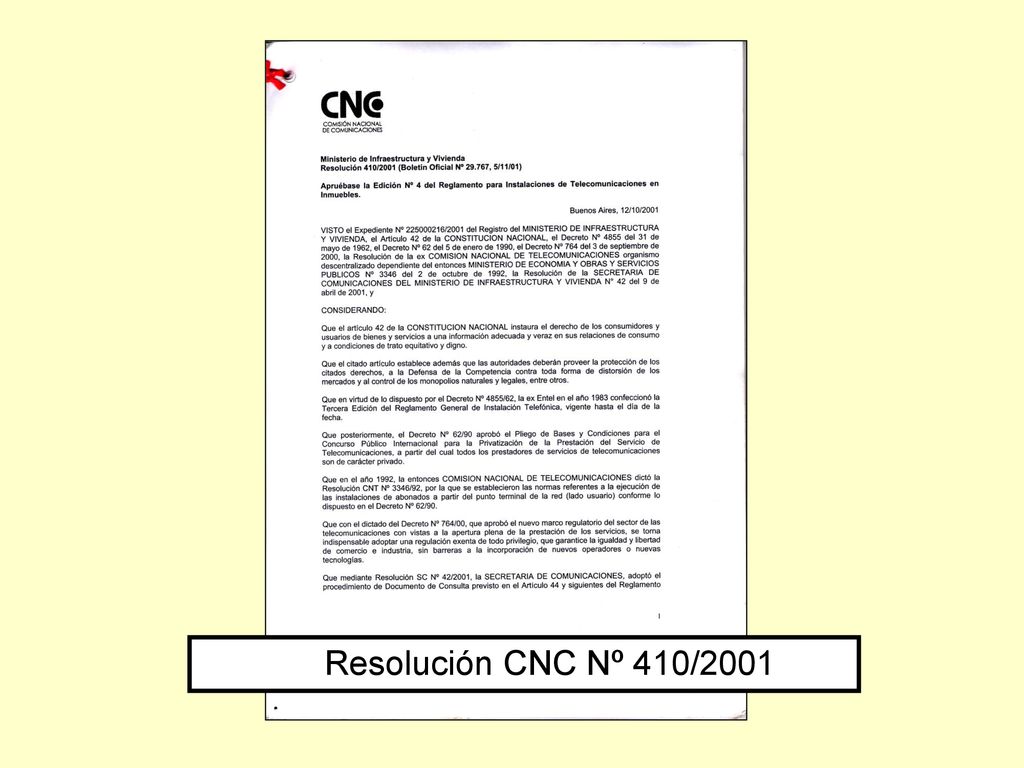

72 Resolución CNC Nº 410/2001

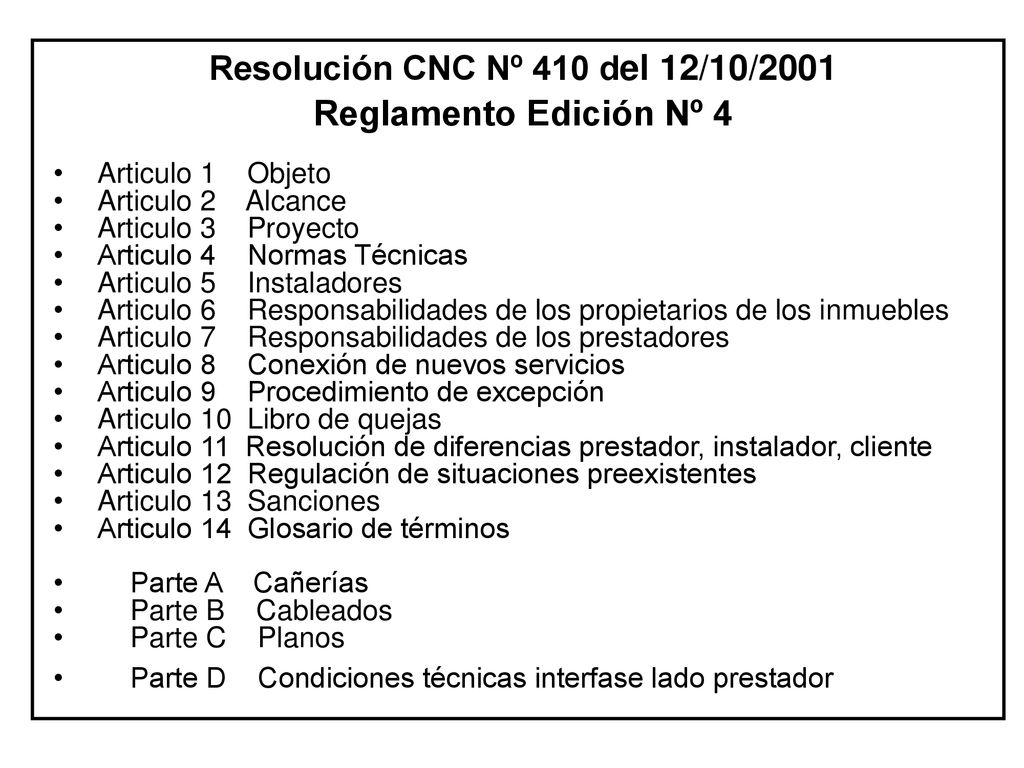

73 Resolución CNC Nº 410 del 12/10/2001
    Resolución CNC Nº 410 del 12/10/2001 Reglamento Edición Nº 4 Articulo 1 Objeto Articulo 2 Alcance Articulo 3 Proyecto Articulo 4 Normas Técnicas Articulo 5 Instaladores Articulo 6 Responsabilidades de los propietarios de los inmuebles Articulo 7 Responsabilidades de los prestadores Articulo 8 Conexión de nuevos servicios Articulo 9 Procedimiento de excepción Articulo 10 Libro de quejas Articulo 11 Resolución de diferencias prestador, instalador, cliente Articulo 12 Regulación de situaciones preexistentes Articulo 13 Sanciones Articulo 14 Glosario de términos Parte A Cañerías Parte B Cableados Parte C Planos Parte D Condiciones técnicas interfase lado prestador

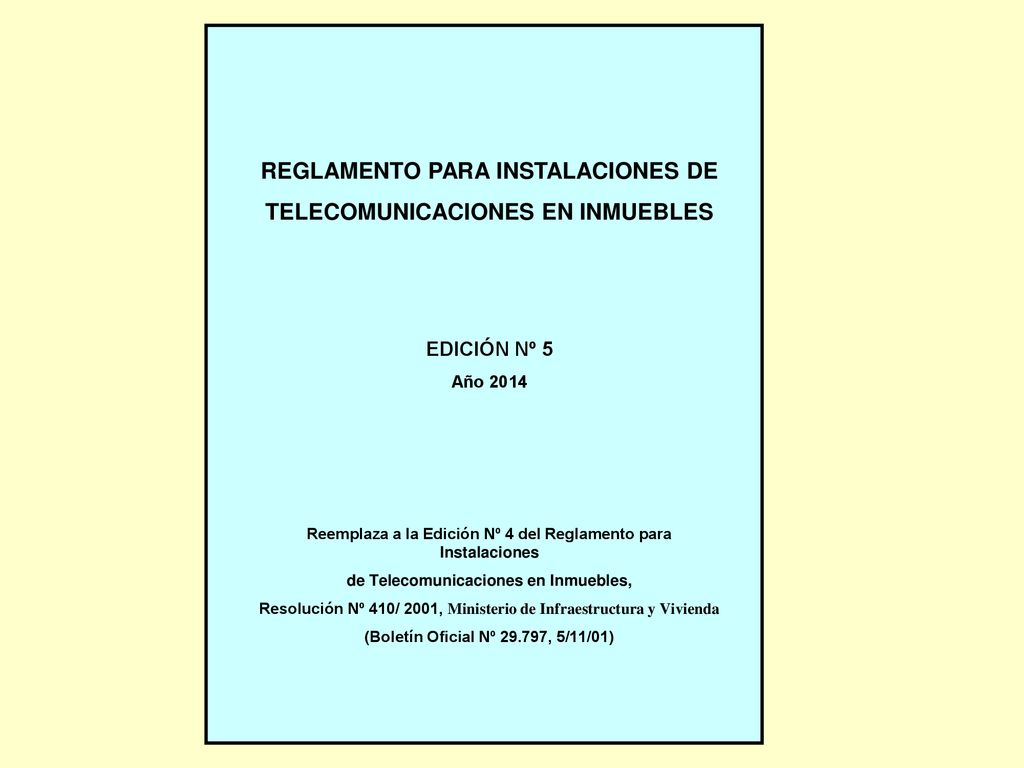

74 REGLAMENTO PARA INSTALACIONES DE TELECOMUNICACIONES EN INMUEBLES
EDICIÓN Nº 5 Año 2014 Reemplaza a la Edición Nº 4 del Reglamento para Instalaciones de Telecomunicaciones en Inmuebles, Resolución Nº 410/ 2001, Ministerio de Infraestructura y Vivienda (Boletín Oficial Nº , 5/11/01)

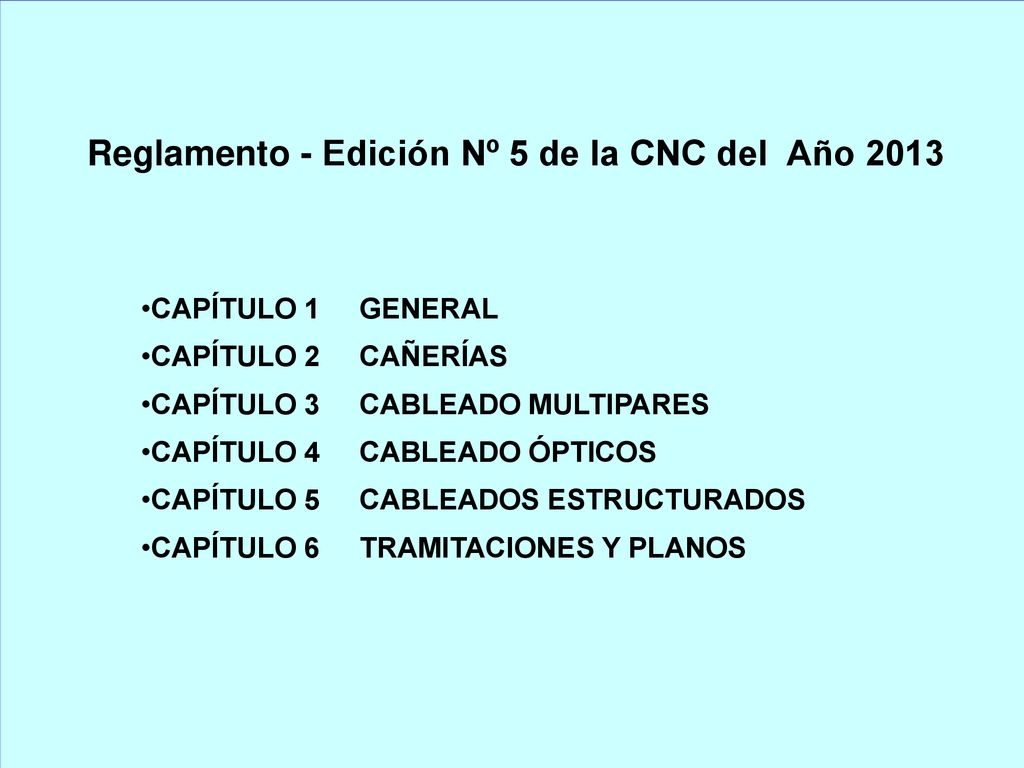

75 Reglamento - Edición Nº 5 de la CNC del Año 2013
    Reglamento - Edición Nº 5 de la CNC del Año 2013 CAPÍTULO GENERAL CAPÍTULO CAÑERÍAS CAPÍTULO CABLEADO MULTIPARES CAPÍTULO CABLEADO ÓPTICOS CAPÍTULO CABLEADOS ESTRUCTURADOS CAPÍTULO TRAMITACIONES Y PLANOS

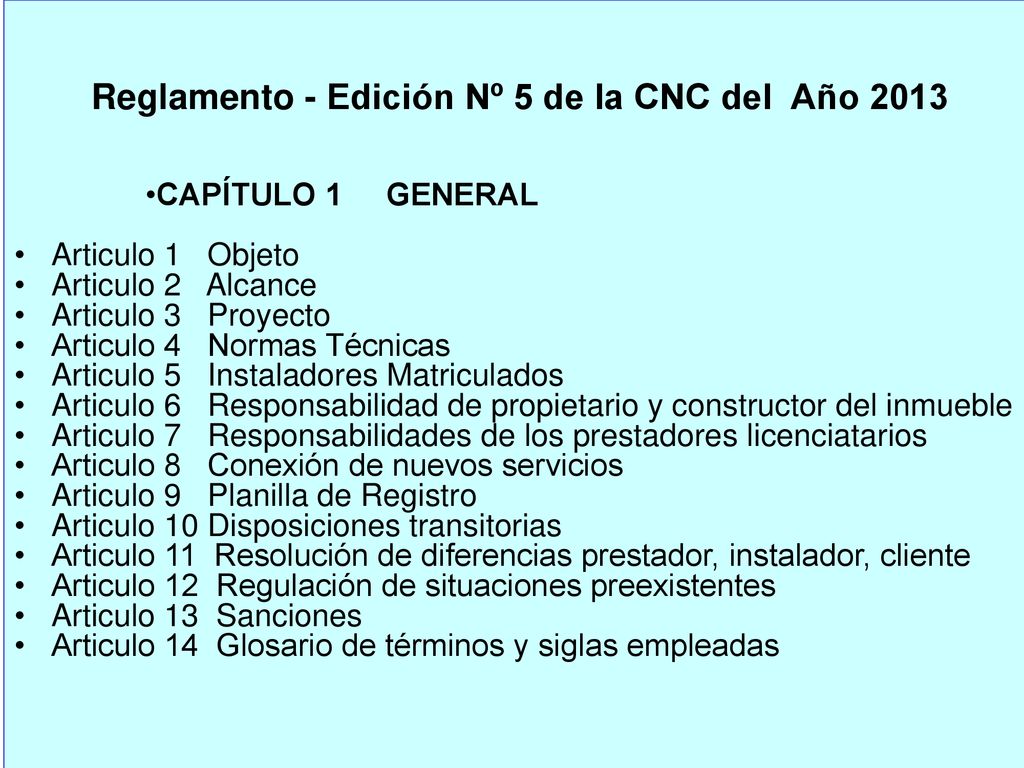

76 Reglamento - Edición Nº 5 de la CNC del Año 2013
    Reglamento - Edición Nº 5 de la CNC del Año 2013 CAPÍTULO GENERAL Articulo 1 Objeto Articulo 2 Alcance Articulo 3 Proyecto Articulo 4 Normas Técnicas Articulo 5 Instaladores Matriculados Articulo 6 Responsabilidad de propietario y constructor del inmueble Articulo 7 Responsabilidades de los prestadores licenciatarios Articulo 8 Conexión de nuevos servicios Articulo 9 Planilla de Registro Articulo 10 Disposiciones transitorias Articulo 11 Resolución de diferencias prestador, instalador, cliente Articulo 12 Regulación de situaciones preexistentes Articulo 13 Sanciones Articulo 14 Glosario de términos y siglas empleadas

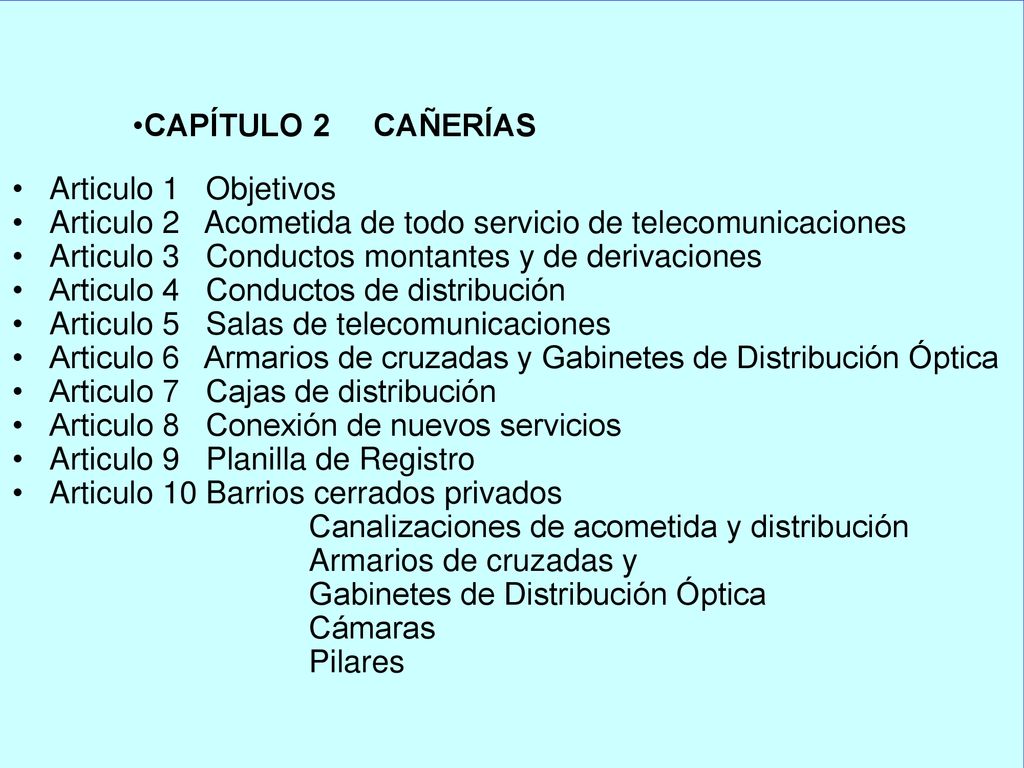

77 CAPÍTULO 2 CAÑERÍAS Articulo 1 Objetivos
    CAPÍTULO CAÑERÍAS Articulo 1 Objetivos Articulo 2 Acometida de todo servicio de telecomunicaciones Articulo 3 Conductos montantes y de derivaciones Articulo 4 Conductos de distribución Articulo 5 Salas de telecomunicaciones Articulo 6 Armarios de cruzadas y Gabinetes de Distribución Óptica Articulo 7 Cajas de distribución Articulo 8 Conexión de nuevos servicios Articulo 9 Planilla de Registro Articulo 10 Barrios cerrados privados Canalizaciones de acometida y distribución Armarios de cruzadas y Gabinetes de Distribución Óptica Cámaras Pilares

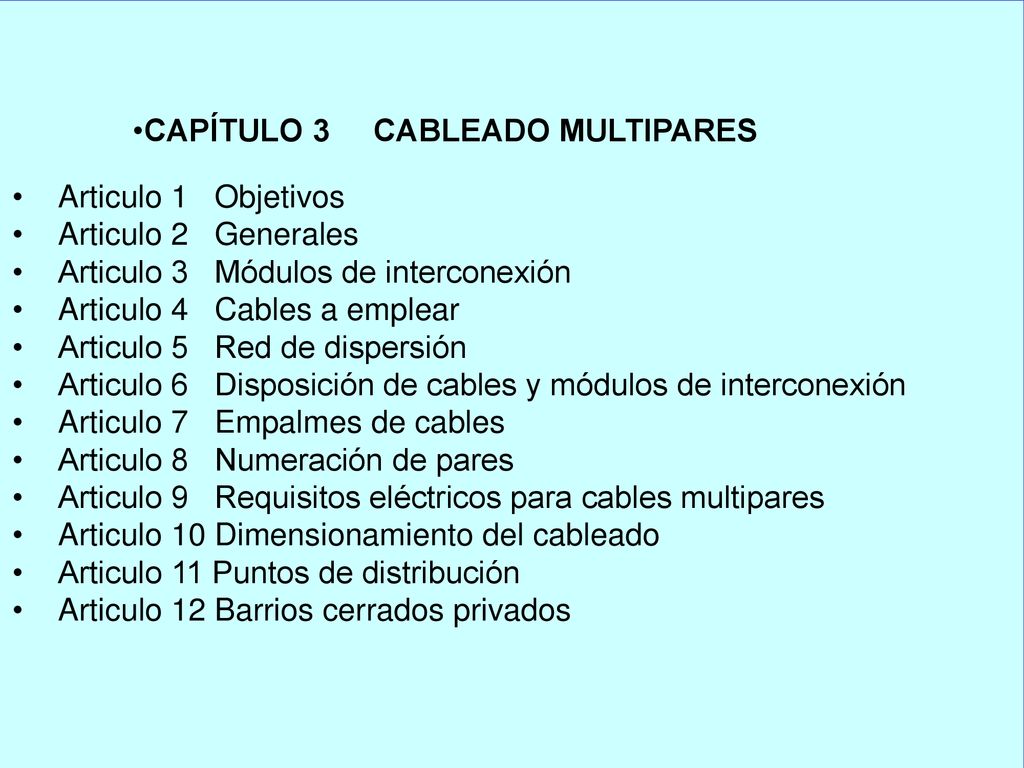

78 CAPÍTULO 3 CABLEADO MULTIPARES Articulo 1 Objetivos
    CAPÍTULO CABLEADO MULTIPARES Articulo 1 Objetivos Articulo 2 Generales Articulo 3 Módulos de interconexión Articulo 4 Cables a emplear Articulo 5 Red de dispersión Articulo 6 Disposición de cables y módulos de interconexión Articulo 7 Empalmes de cables Articulo 8 Numeración de pares Articulo 9 Requisitos eléctricos para cables multipares Articulo 10 Dimensionamiento del cableado Articulo 11 Puntos de distribución Articulo 12 Barrios cerrados privados

79 CAPÍTULO 4 CABLEADO ÓPTICOS Articulo 1 Objetivos Articulo 2 Proyecto
    CAPÍTULO CABLEADO ÓPTICOS Articulo 1 Objetivos Articulo 2 Proyecto Articulo 3 Gabinetes de Distribución Óptica Articulo 4 Sala de telecomunicaciones Articulo 5 Alimentación de equipo activo Articulo 6 Barrios cerrados privados

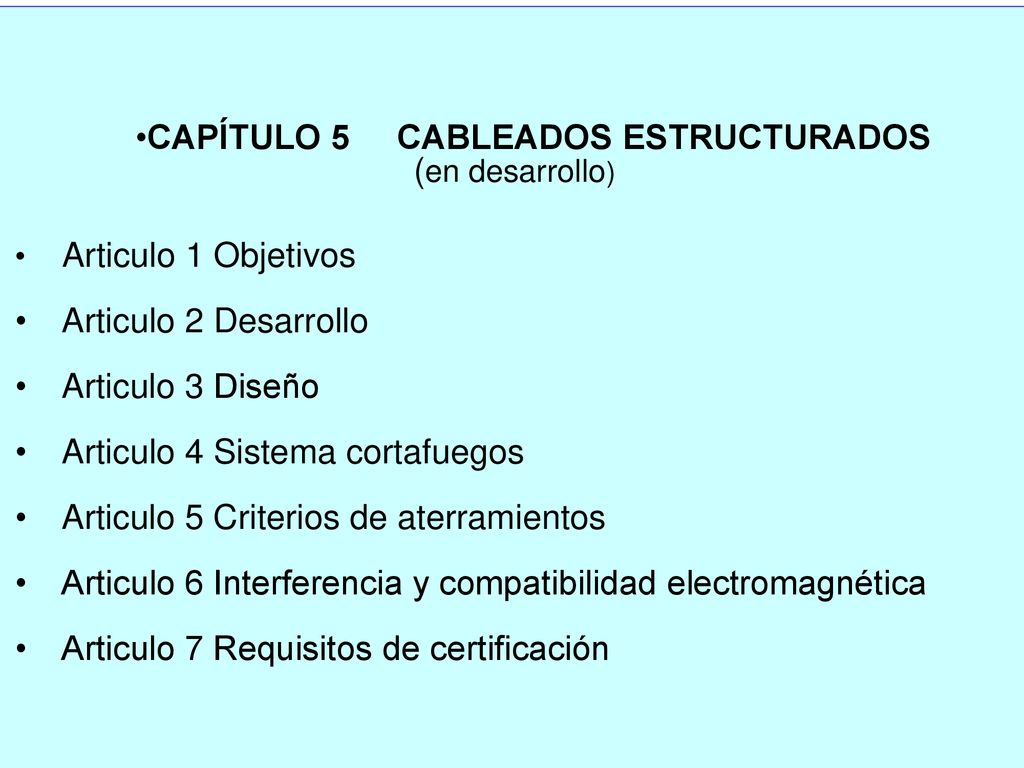

80 CAPÍTULO 5 CABLEADOS ESTRUCTURADOS (en desarrollo)
Articulo 1 Objetivos Articulo 2 Desarrollo Articulo 3 Diseño Articulo 4 Sistema cortafuegos Articulo 5 Criterios de aterramientos Articulo 6 Interferencia y compatibilidad electromagnética Articulo 7 Requisitos de certificación

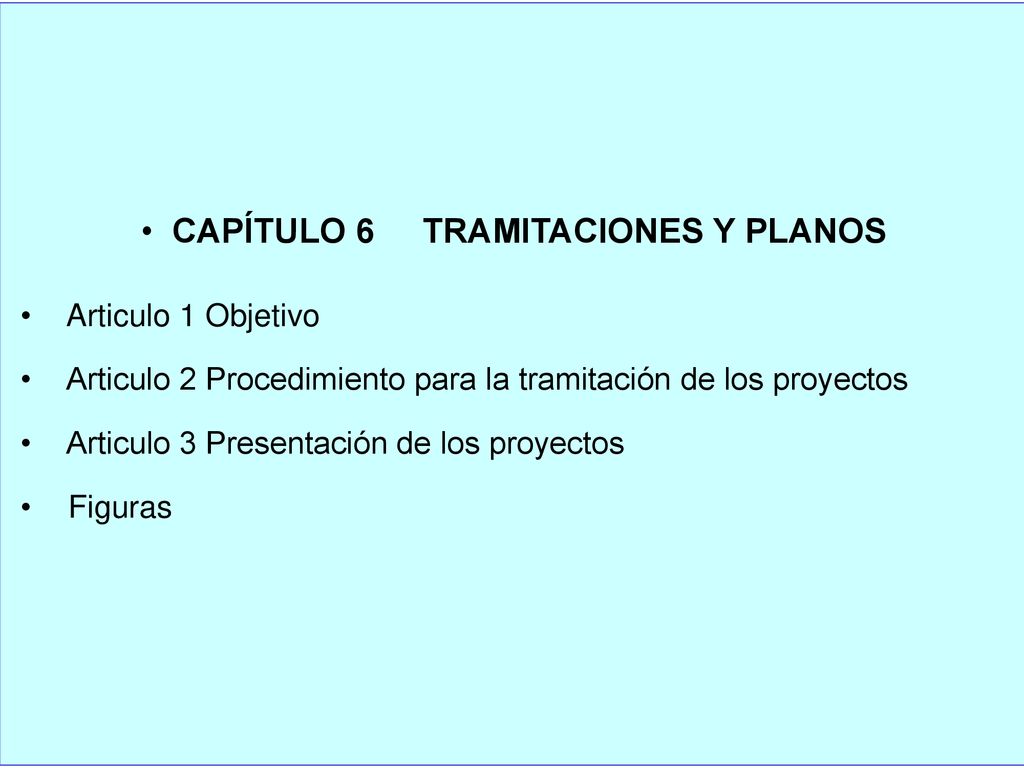

81 CAPÍTULO 6 TRAMITACIONES Y PLANOS Articulo 1 Objetivo
Articulo 2 Procedimiento para la tramitación de los proyectos Articulo 3 Presentación de los proyectos Figuras

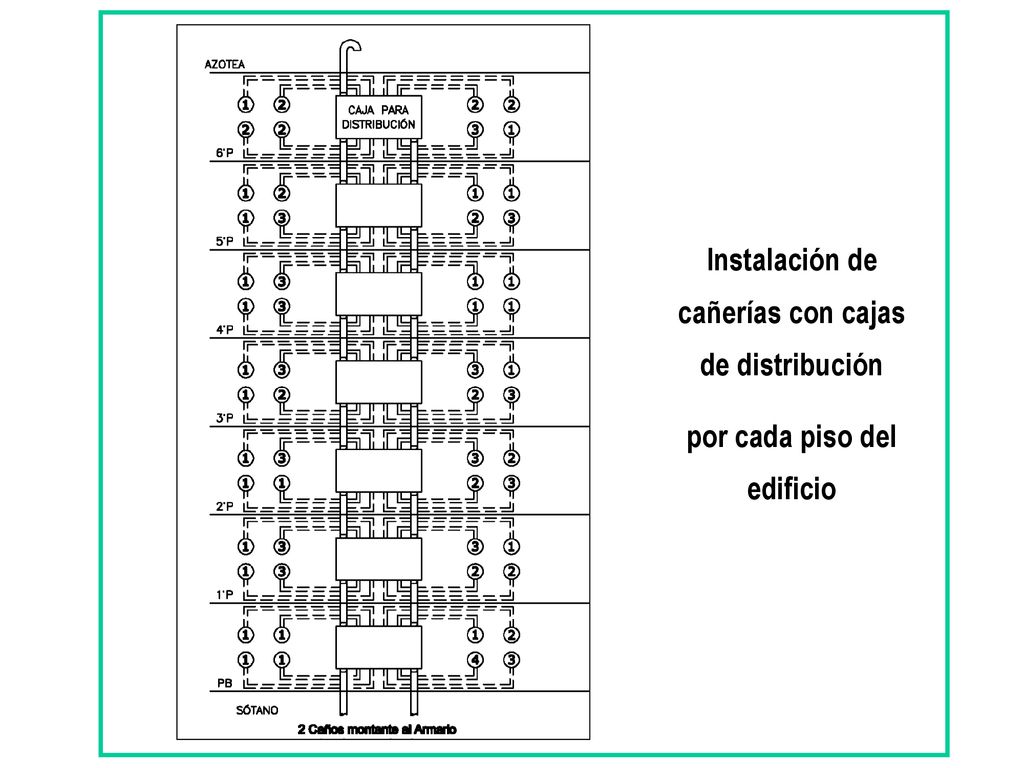

82 Instalación de cañerías con cajas de distribución
por cada piso del edificio

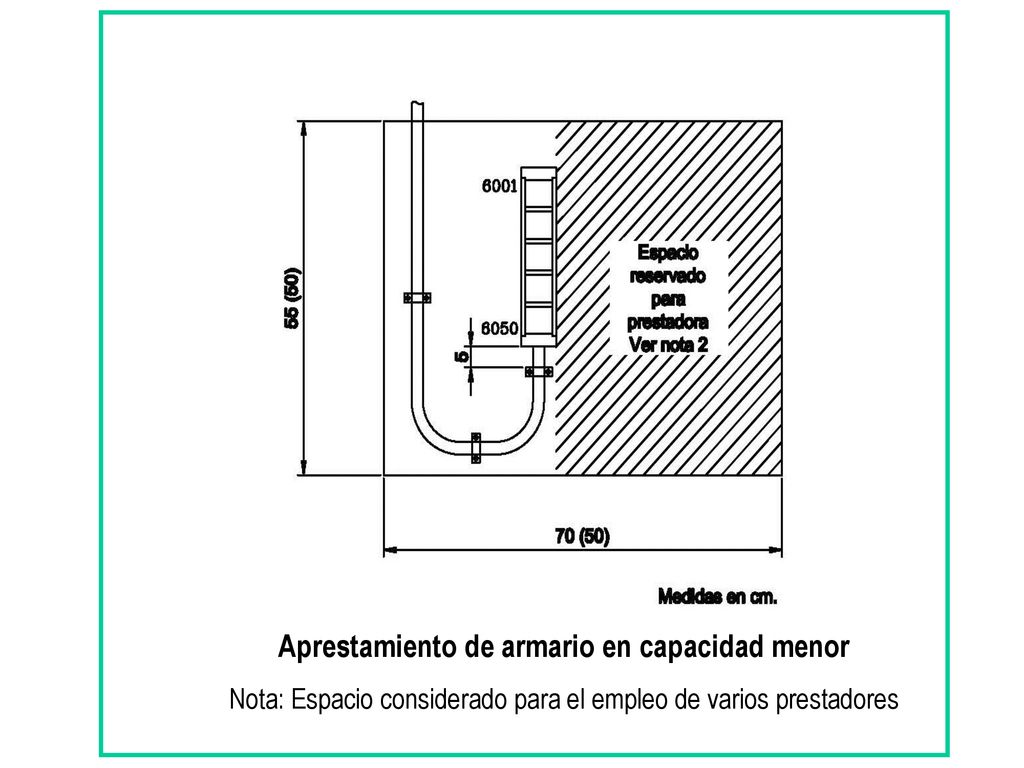

83 Aprestamiento de armario en capacidad menor
Nota: Espacio considerado para el empleo de varios prestadores

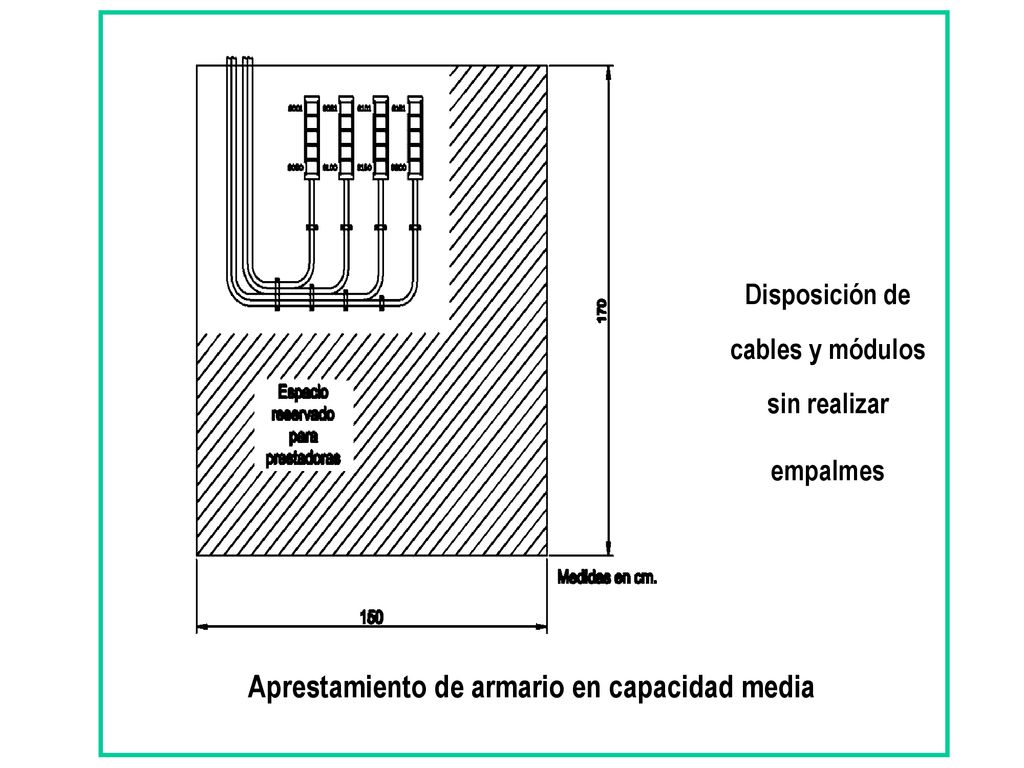

84 Aprestamiento de armario en capacidad media
Disposición de cables y módulos sin realizar empalmes Aprestamiento de armario en capacidad media

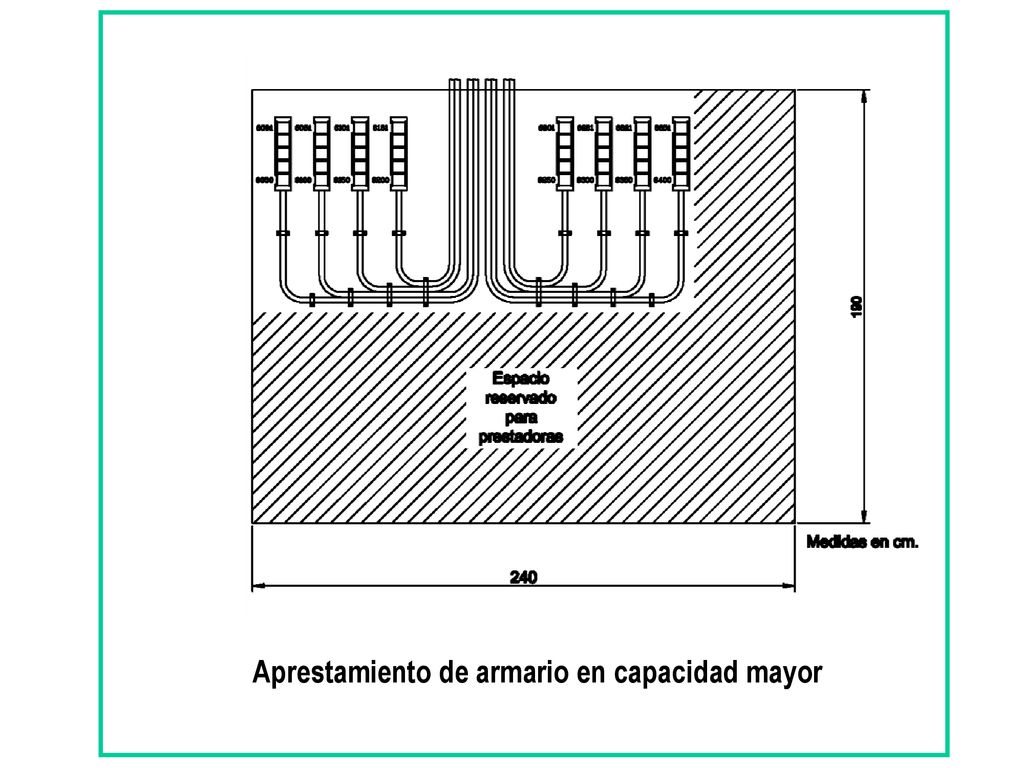

85 Aprestamiento de armario en capacidad mayor

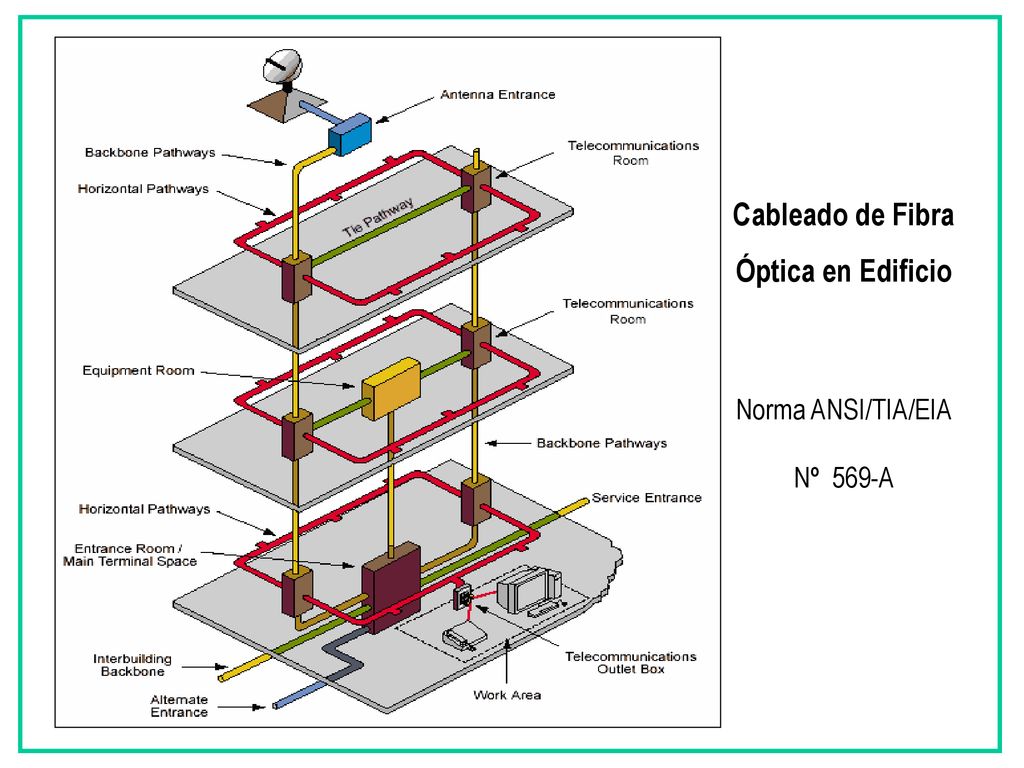

86 Cableado de Fibra Óptica en Edificio
Norma ANSI/TIA/EIA Nº 569-A

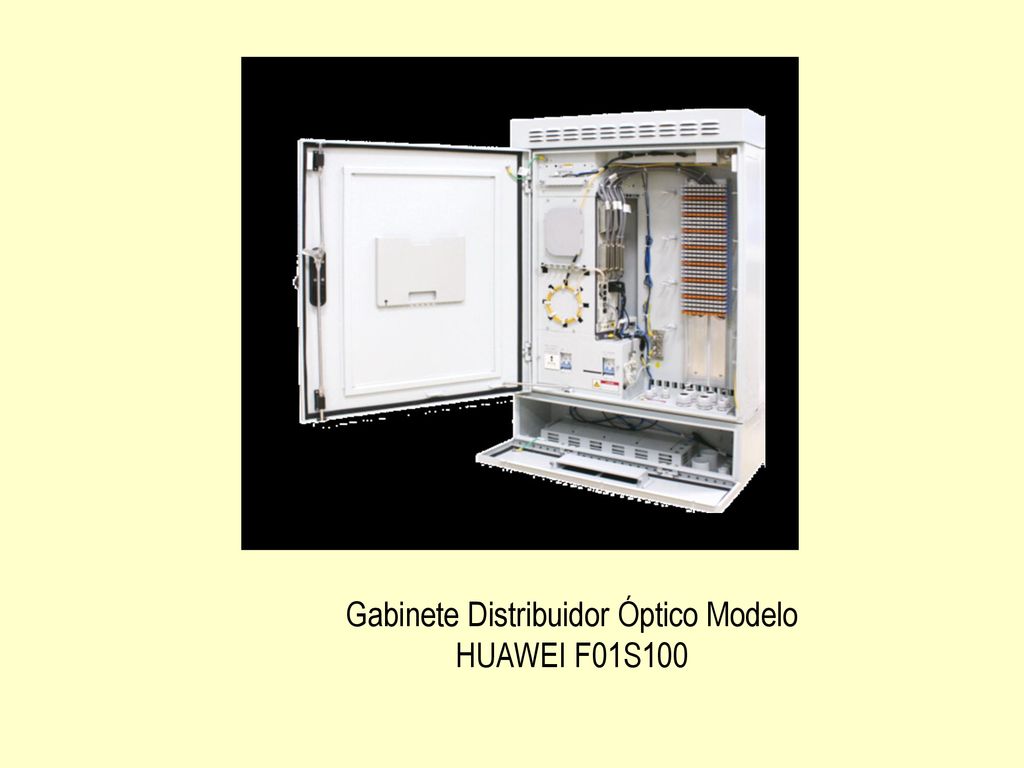

87 Gabinete Distribuidor Óptico Modelo HUAWEI F01S100

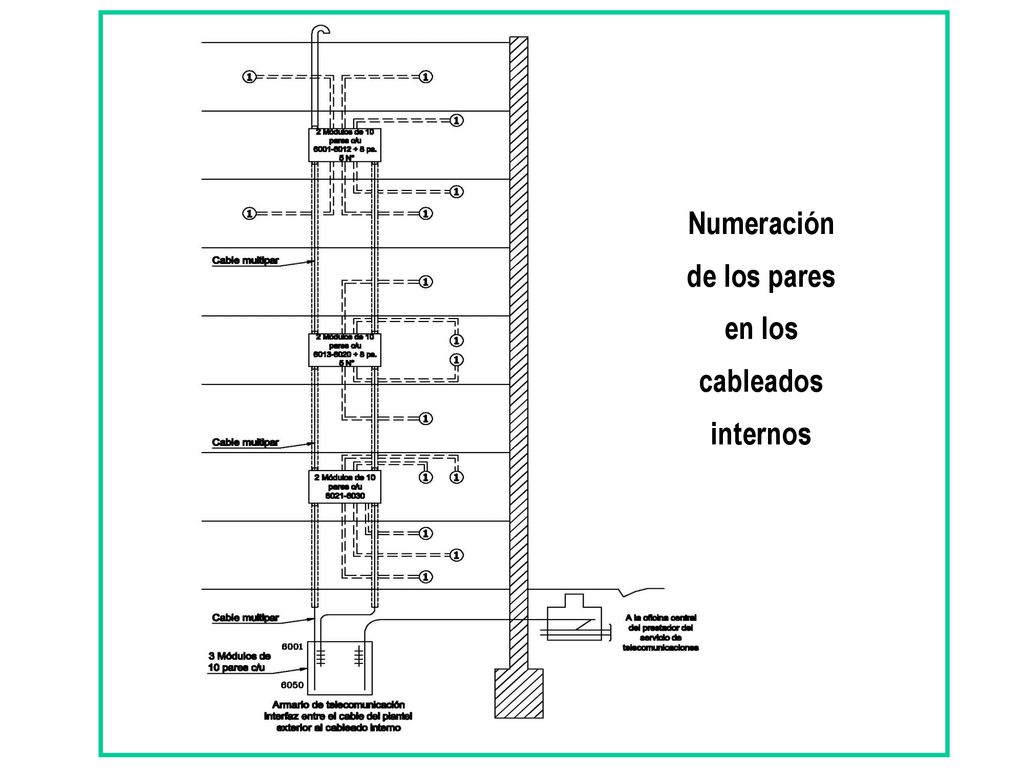

88 Numeración de los pares en los cableados internos

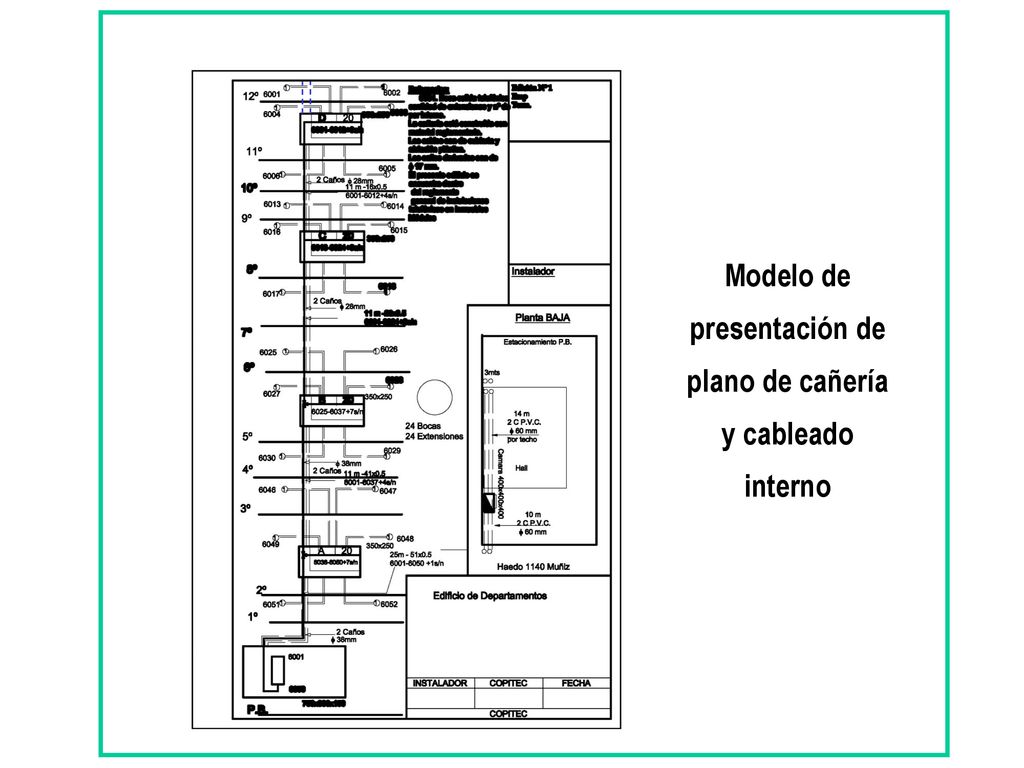

89 Modelo de presentación de plano de cañería y cableado interno

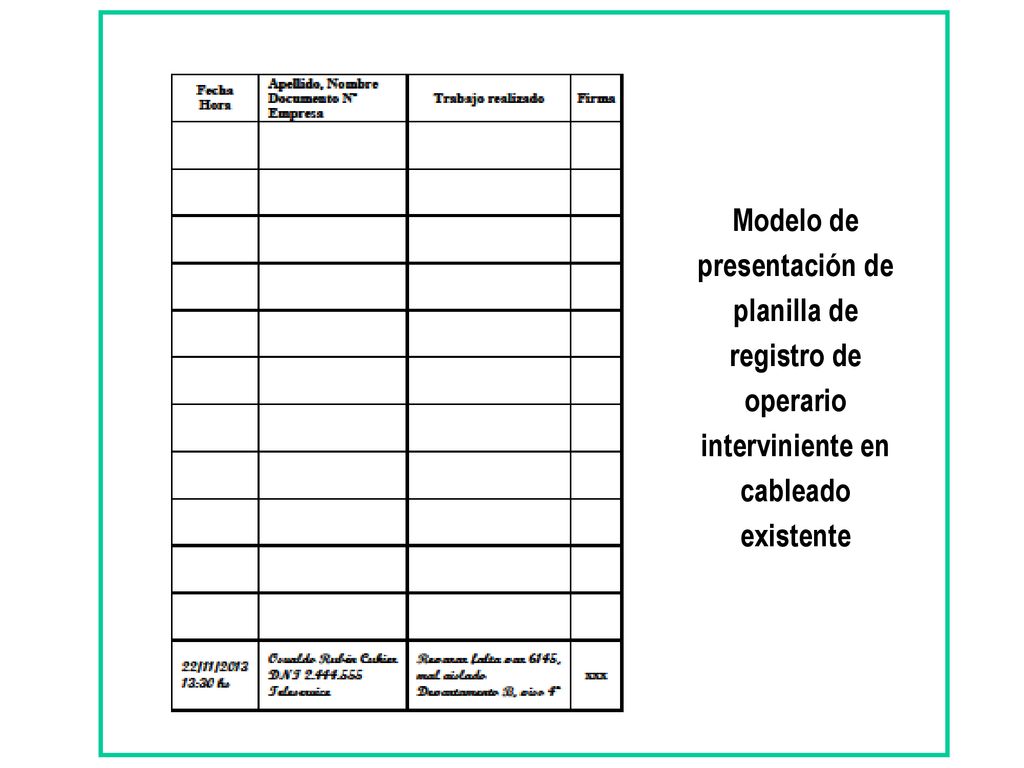

90 Modelo de presentación de planilla de registro de operario interviniente en cableado existente

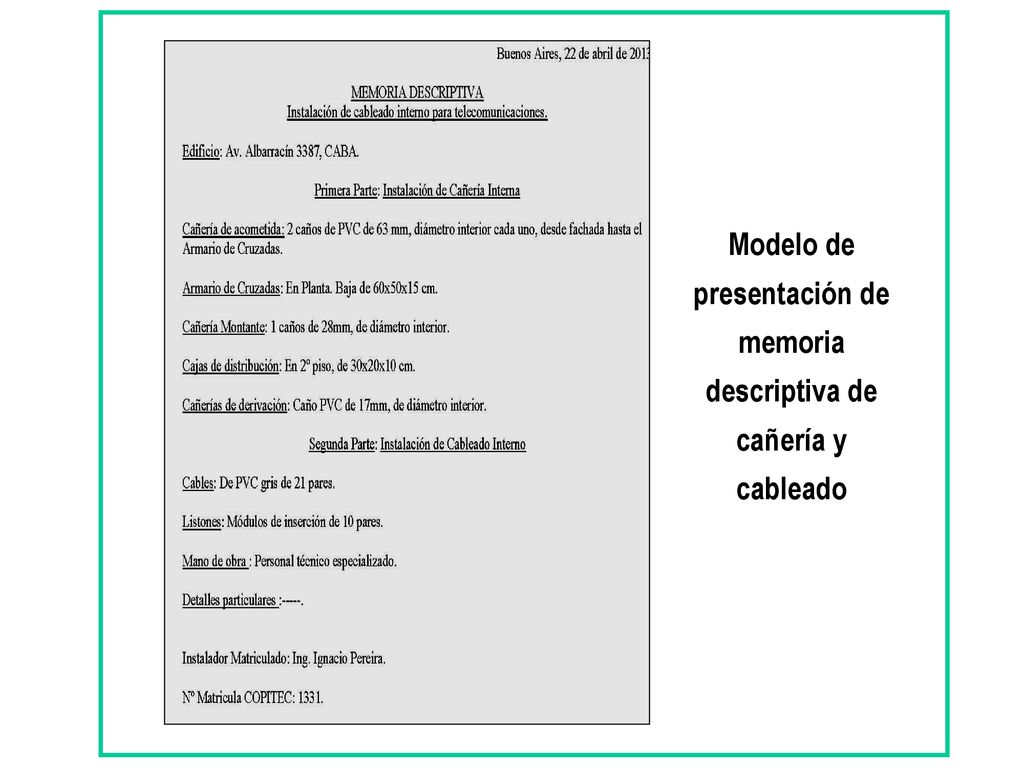

91 Modelo de presentación de memoria descriptiva de cañería y cableado

92 ICT2, corresponde al nuevo Reglamento para Infraestructuras Comunes de Telecomunicaciones (ICT), aprobado según el Real Decreto 346, del 11 de marzo de 2011, y que actualiza el anterior Real Decreto 401/2003, a fin de incluir en los distintos cableados de cobre, a los de fibra óptica, para cubrir la totalidad de los servicios de telecomunicaciones. España

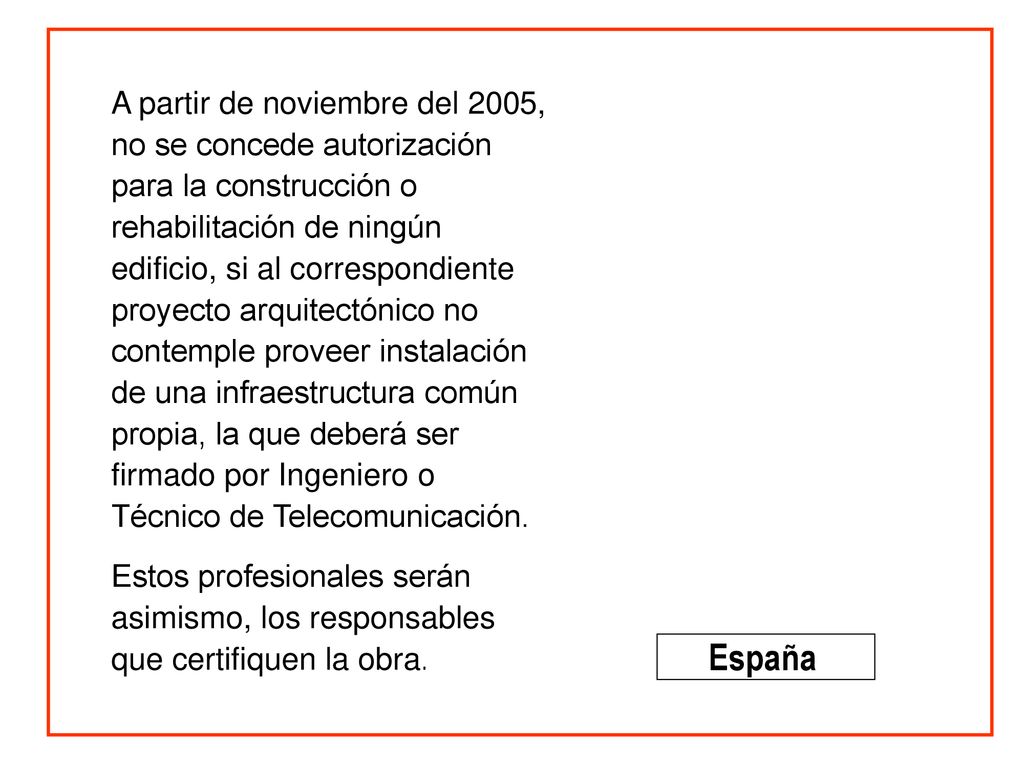

93 A partir de noviembre del 2005, no se concede autorización para la construcción o rehabilitación de ningún edificio, si al correspondiente proyecto arquitectónico no contemple proveer instalación de una infraestructura común propia, la que deberá ser firmado por Ingeniero o Técnico de Telecomunicación. Estos profesionales serán asimismo, los responsables que certifiquen la obra. España

94 La Normativa Española, cubre todos los Sistemas y todos los Servicios, ya fuesen de acometida física o inalámbrica.

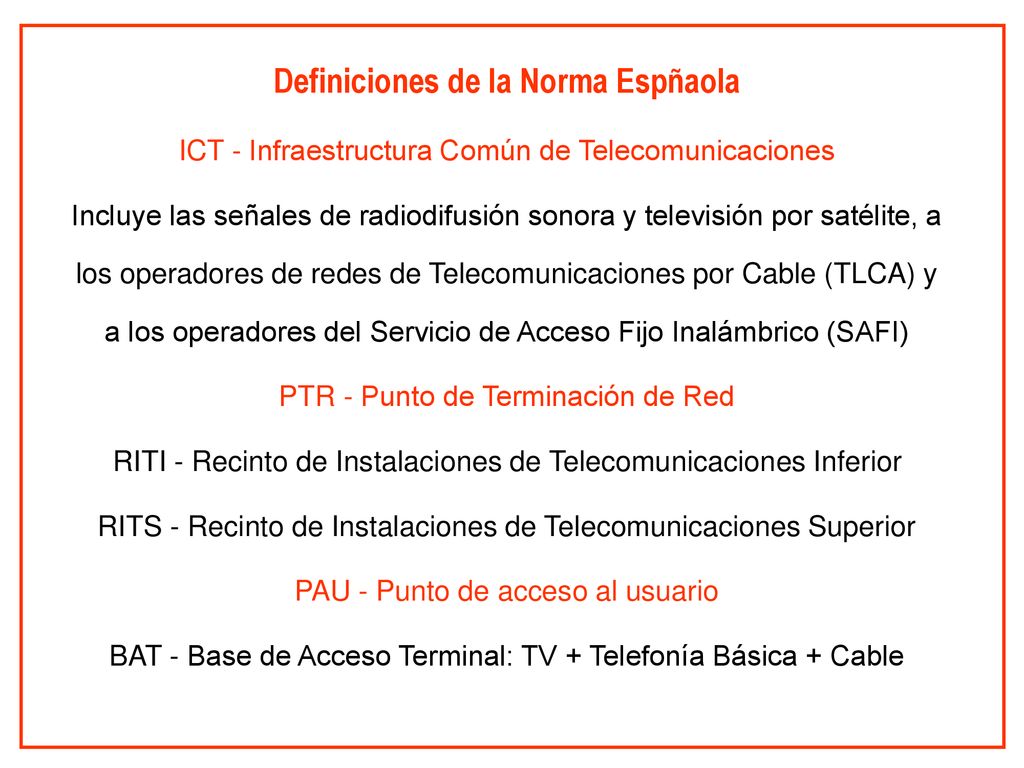

95 Definiciones de la Norma Espñaola
ICT - Infraestructura Común de Telecomunicaciones Incluye las señales de radiodifusión sonora y televisión por satélite, a los operadores de redes de Telecomunicaciones por Cable (TLCA) y a los operadores del Servicio de Acceso Fijo Inalámbrico (SAFI) PTR - Punto de Terminación de Red RITI - Recinto de Instalaciones de Telecomunicaciones Inferior RITS - Recinto de Instalaciones de Telecomunicaciones Superior PAU - Punto de acceso al usuario BAT - Base de Acceso Terminal: TV + Telefonía Básica + Cable

96 Planta Externa Telefónica - Cableado Interior - Red Usuario Telefónica

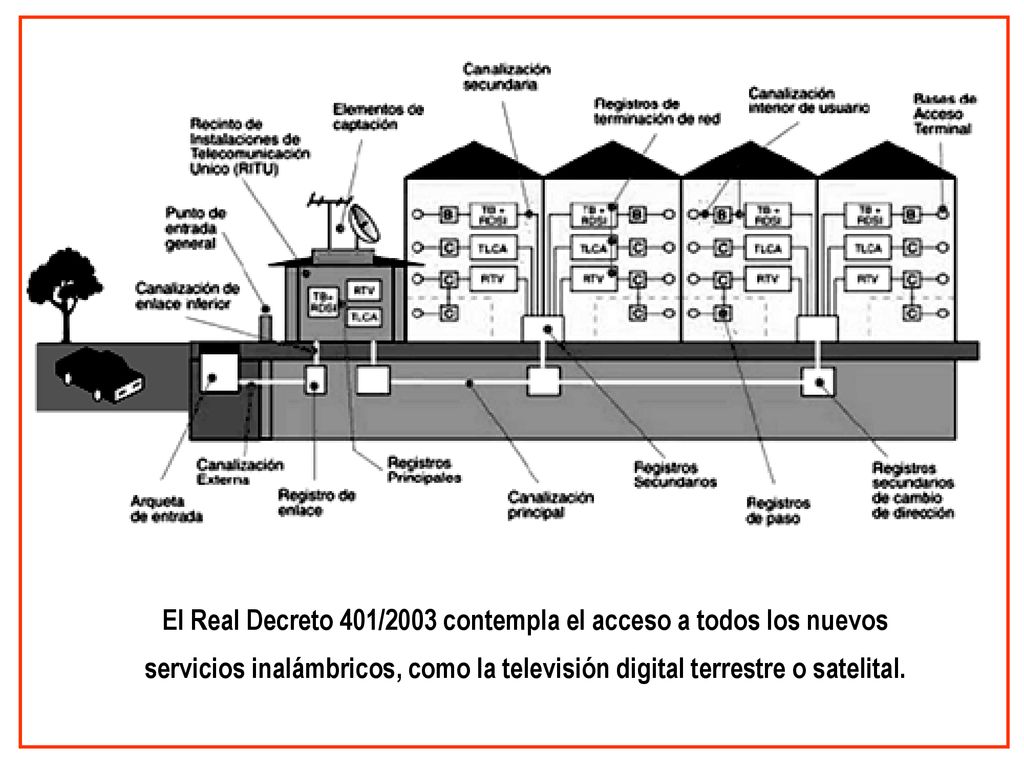

97 El Real Decreto 401/2003 contempla el acceso a todos los nuevos servicios inalámbricos, como la televisión digital terrestre o satelital.

98 Las arquetas de acometida son propiedad del edificio
Las arquetas de acometida son propiedad del edificio. Todas las empresas de telecomunicaciones están obligadas a entrar al edificio por estas arquetas. Es la entrada física al edificio de todos los servicios de telecomunicaciones. La captación de los servicios inalámbricos se realiza mediante el acceso de acometida superior

99 Reglamento de Infraestructuras Comunes
de Telecomunicaciones En España se difunde el nuevo reglamento, comercializando las sucesivas ediciones por distintas publicaciones.

100 INFRAESTRUCTURAS COMUNES DE TELECOMUNICACIONES (ICT)
Nueva reglamentación comentada de las ICT. Autor: José M. Huidobro; Pedro Pastor También en España se difunde la nueva legislación, comercializando su edición en distintas publicaciones.

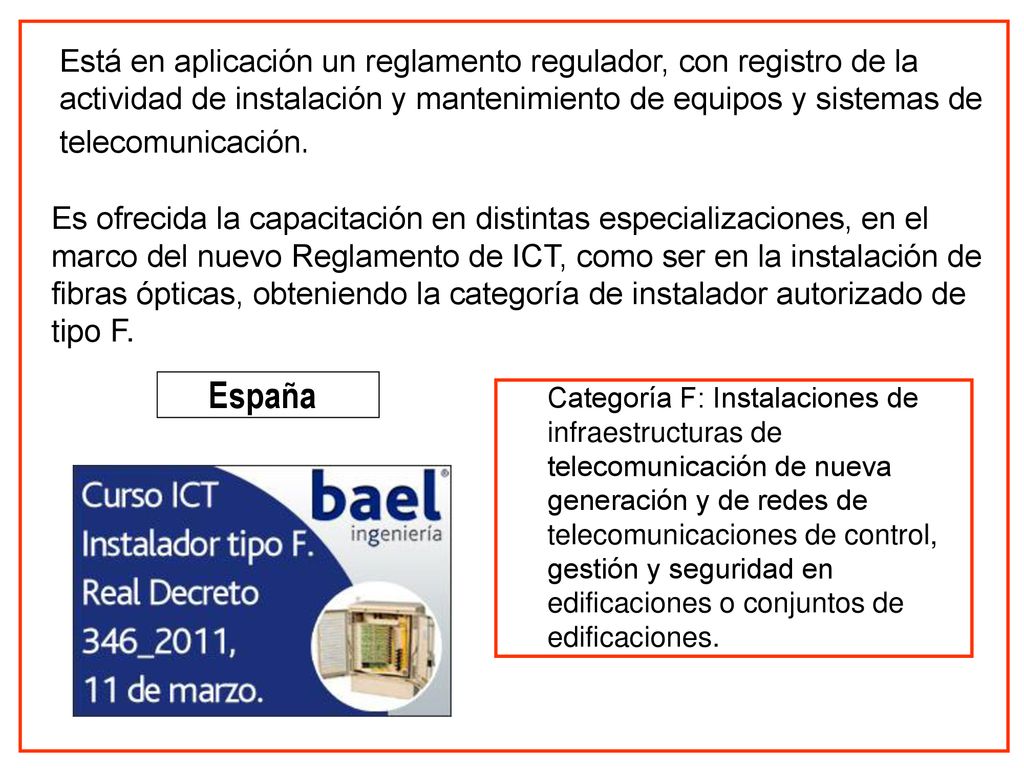

101 Está en aplicación un reglamento regulador, con registro de la actividad de instalación y mantenimiento de equipos y sistemas de telecomunicación. Es ofrecida la capacitación en distintas especializaciones, en el marco del nuevo Reglamento de ICT, como ser en la instalación de fibras ópticas, obteniendo la categoría de instalador autorizado de tipo F. España Categoría F: Instalaciones de infraestructuras de telecomunicación de nueva generación y de redes de telecomunicaciones de control, gestión y seguridad en edificaciones o conjuntos de edificaciones.

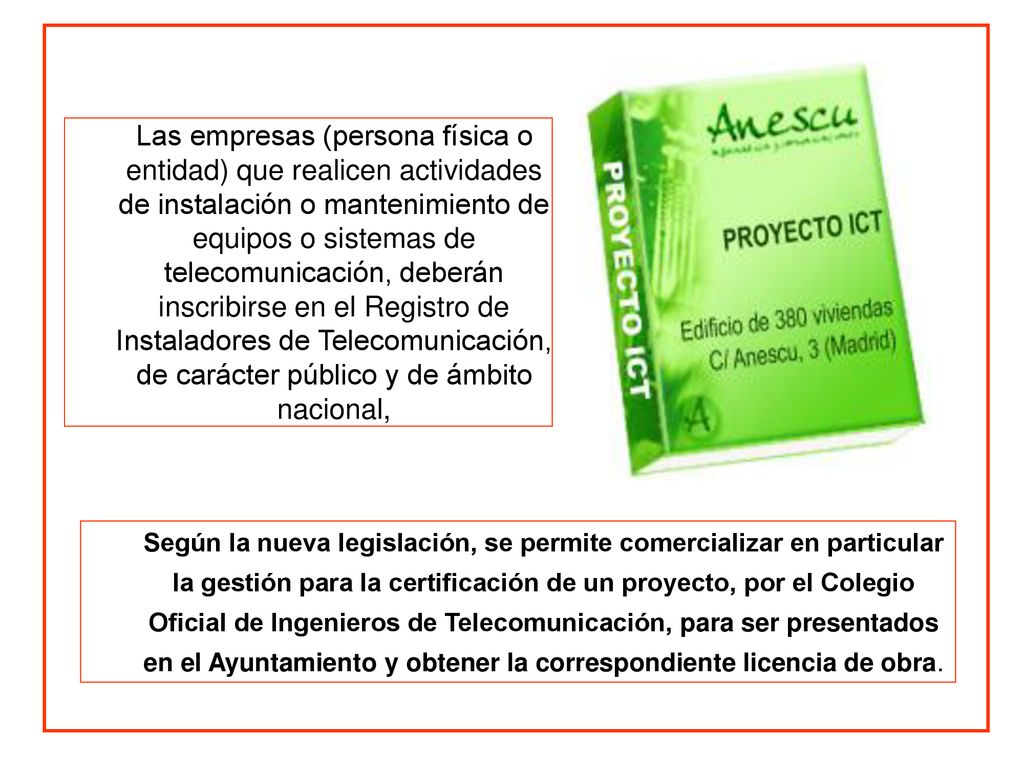

102 Las empresas (persona física o entidad) que realicen actividades de instalación o mantenimiento de equipos o sistemas de telecomunicación, deberán inscribirse en el Registro de Instaladores de Telecomunicación, de carácter público y de ámbito nacional, Según la nueva legislación, se permite comercializar en particular la gestión para la certificación de un proyecto, por el Colegio Oficial de Ingenieros de Telecomunicación, para ser presentados en el Ayuntamiento y obtener la correspondiente licencia de obra.

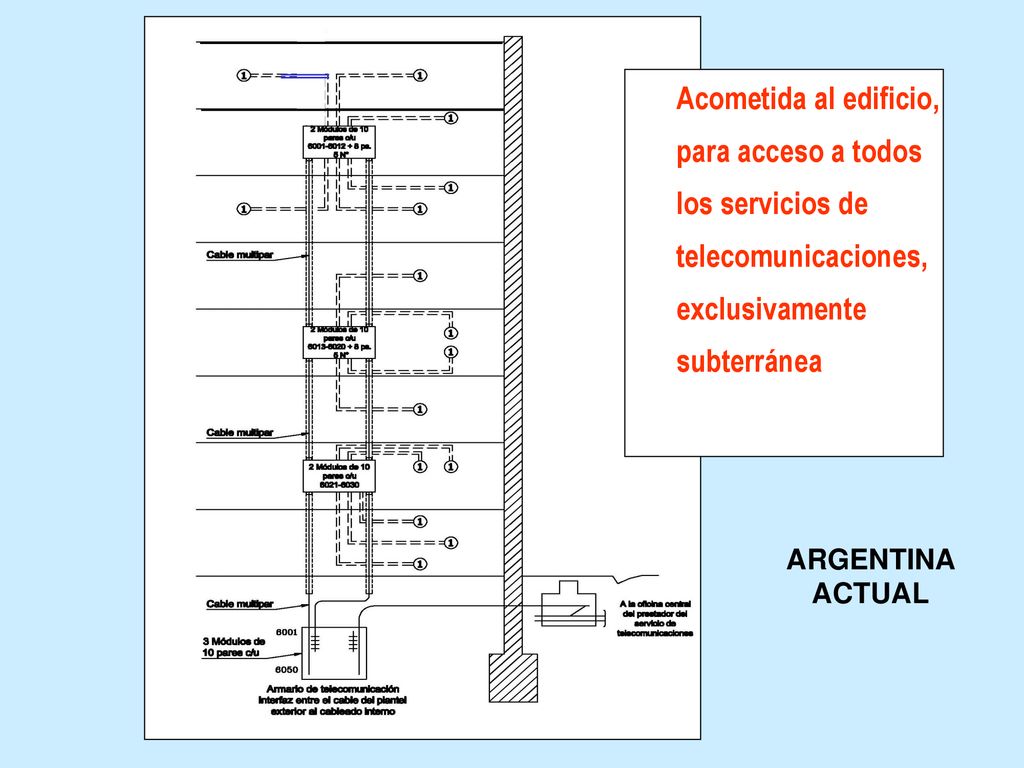

103 Acometida al edificio, para acceso a todos los servicios de telecomunicaciones, exclusivamente subterránea ARGENTINA ACTUAL

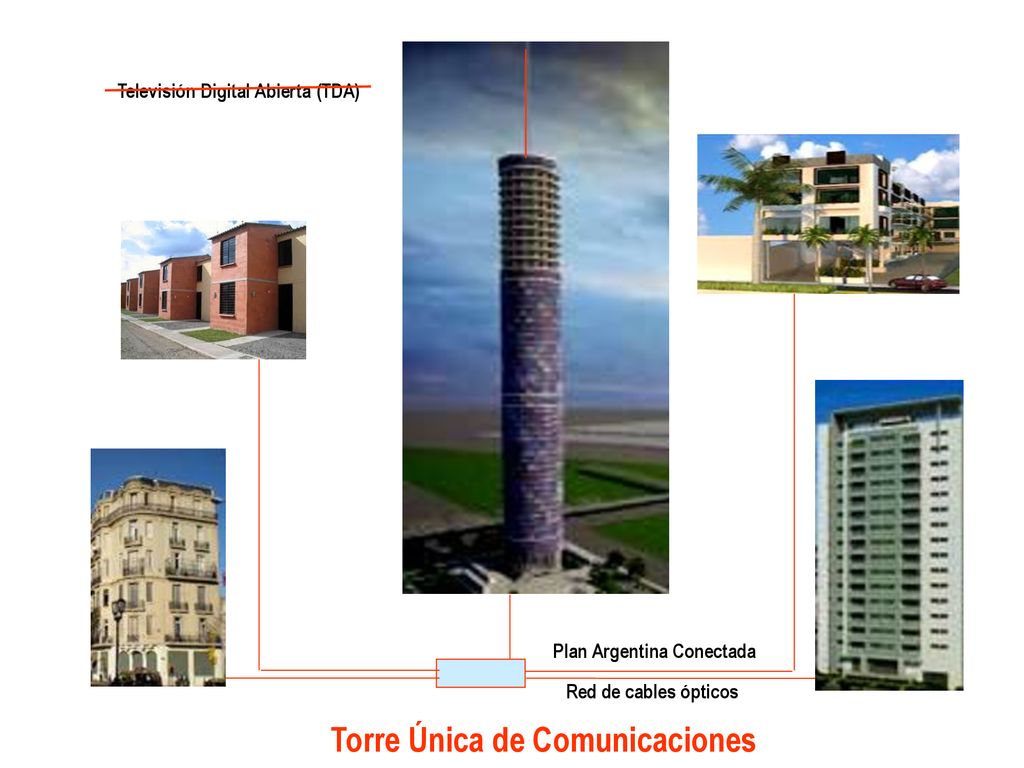

104 Torre Única de Comunicaciones Plan Argentina Conectada
Red de cables ópticos Torre Única de Comunicaciones Plan Argentina Conectada Televisión Digital Abierta (TDA)

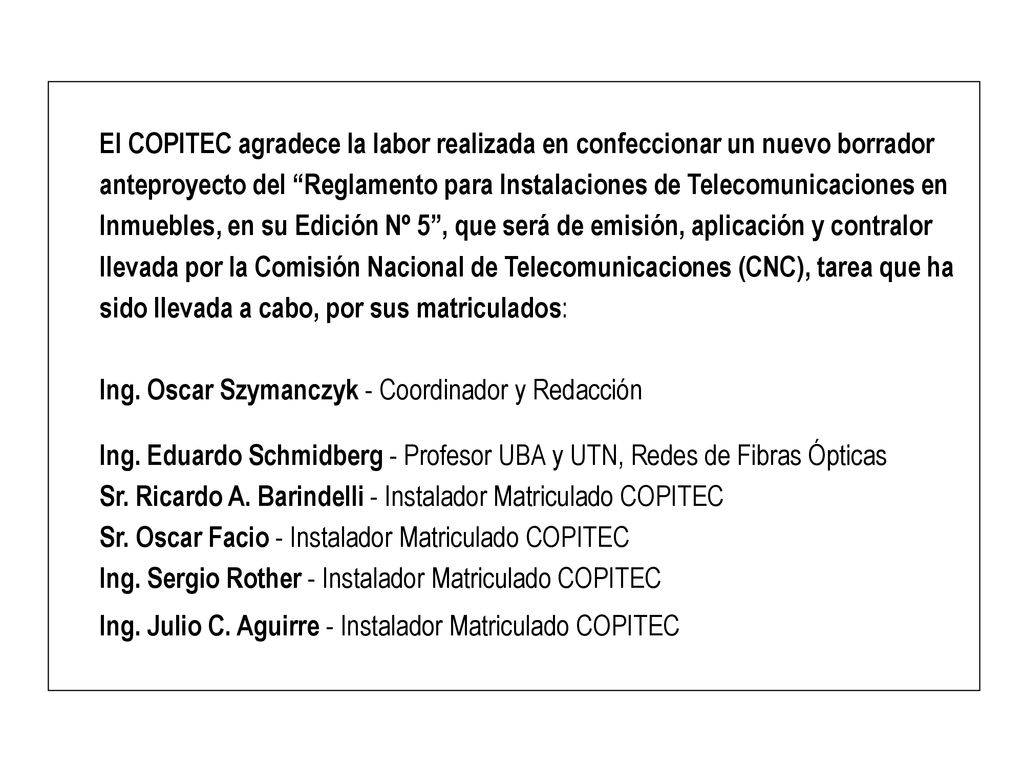

105 El COPITEC agradece la labor realizada en confeccionar un nuevo borrador anteproyecto del “Reglamento para Instalaciones de Telecomunicaciones en Inmuebles, en su Edición Nº 5”, que será de emisión, aplicación y contralor llevada por la Comisión Nacional de Telecomunicaciones (CNC), tarea que ha sido llevada a cabo, por sus matriculados: Ing. Oscar Szymanczyk - Coordinador y Redacción Ing. Eduardo Schmidberg - Profesor UBA y UTN, Redes de Fibras Ópticas Sr. Ricardo A. Barindelli - Instalador Matriculado COPITEC Sr. Oscar Facio - Instalador Matriculado COPITEC Ing. Sergio Rother - Instalador Matriculado COPITEC Ing. Julio C. Aguirre - Instalador Matriculado COPITEC

106 MUCHAS GRACIAS
