TENDIDO DE REDES DE FIBRA ÓPTICA Criterios para el tendido de redes de fibra óptica y verificación de su funcionamiento.

Presentación del tema: "TENDIDO DE REDES DE FIBRA ÓPTICA Criterios para el tendido de redes de fibra óptica y verificación de su funcionamiento."— Transcripción de la presentación:

1

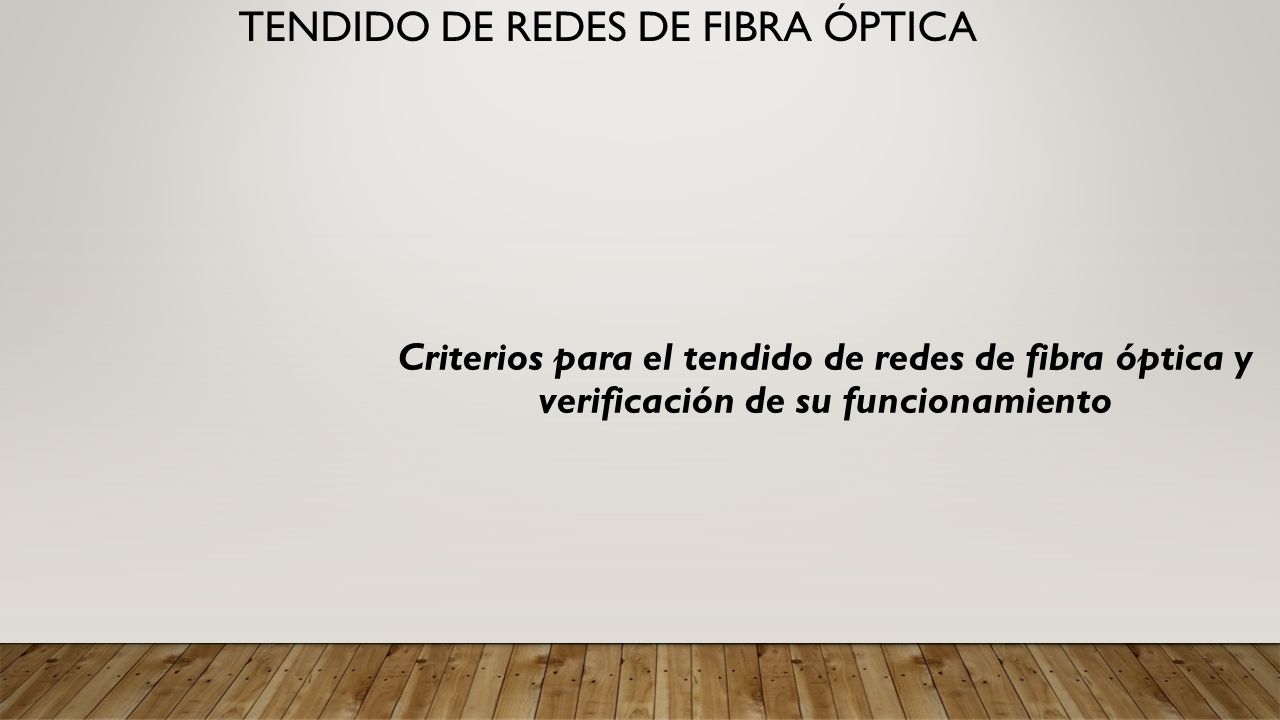

2 TENDIDO DE REDES DE FIBRA ÓPTICA Criterios para el tendido de redes de fibra óptica y verificación de su funcionamiento

3 USOS DE REDES DE FIBRA Conexionado entre edificios cercanos. Distancias cortas, tolera atenuación. Pocos empalmes. Fibra multimodo. Enlaces urbanos: Mayores distancias, requiere menor atenuación. Se colocan muchos hilos. Fibra monomodo, o multimodo de mayor calidad. Enlaces de larga distancia: Se requiere muy baja atenuación. Se pueden emplear DWDM 1 para aprovechar al máximo la capacidad de la fibra. Se coloca gran cantidad de hilos. Costos muy elevados. 1. DWDM es el acrónimo, en inglés, de Dense Wavelength Division Multiplexing, que significa multiplexado denso por división en longitudes de onda. DWDM es una técnica de transmisión de señales a través de fibra óptica usando la banda C

4 TENDIDO DE REDES DE FIBRA ÓPTICA Tipos de tendido: Tendido Submarino Tendido Aéreo Tendido Terrestre

5 Tendido Submarino  Para la interconexión de los centros importantes del mundo  Menor latencia y mayor ancho de banda que el enlace satelital

6 MAPA MUNDIAL DE TENDIDO

7 TENDIDO SUBMARINO: PROCEDIMIENTO  Conexión a sistemas de transmisión y recepción.  Utilización de amplificadores empalmados al cable cada 30 o 50km.  Estudio de ruta del cableado submarino. Especificación de los requisitos tecnológicos (tipos de cable submarino, empalmes y equipamiento). Instalación

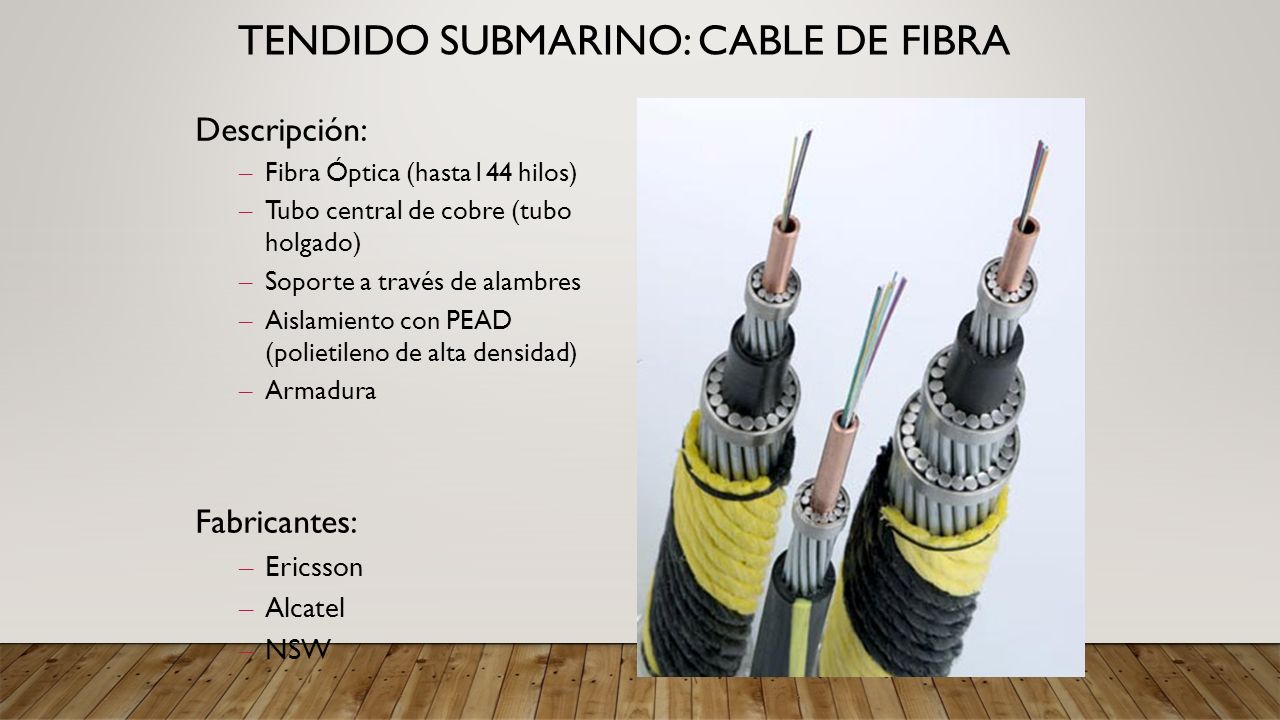

8 TENDIDO SUBMARINO: CABLE DE FIBRA Descripción: – Fibra Óptica (hasta144 hilos) ‏ – Tubo central de cobre (tubo holgado) – Soporte a través de alambres – Aislamiento con PEAD (polietileno de alta densidad) ‏ – Armadura Fabricantes: – Ericsson – Alcatel – NSW

9 TENDIDO SUBMARINO: EJEMPLOS CenturyTel tiende un anillo de cable de fibra óptica a las Islas San Juan, desde Washington Park, Anacortes a las oficinas de CenturyTel en la Isla Lopez. Costo estimado: 2.3 millones de dólares. Comienzo del Tendido: 10/04/04 Objetivos: Mejorar y completar los servicios de Telefonía e Internet a las Islas San Juan Longitud: 12.3 millas. (5.6 millas de cable por tierra y 6.6 millas submarinas)

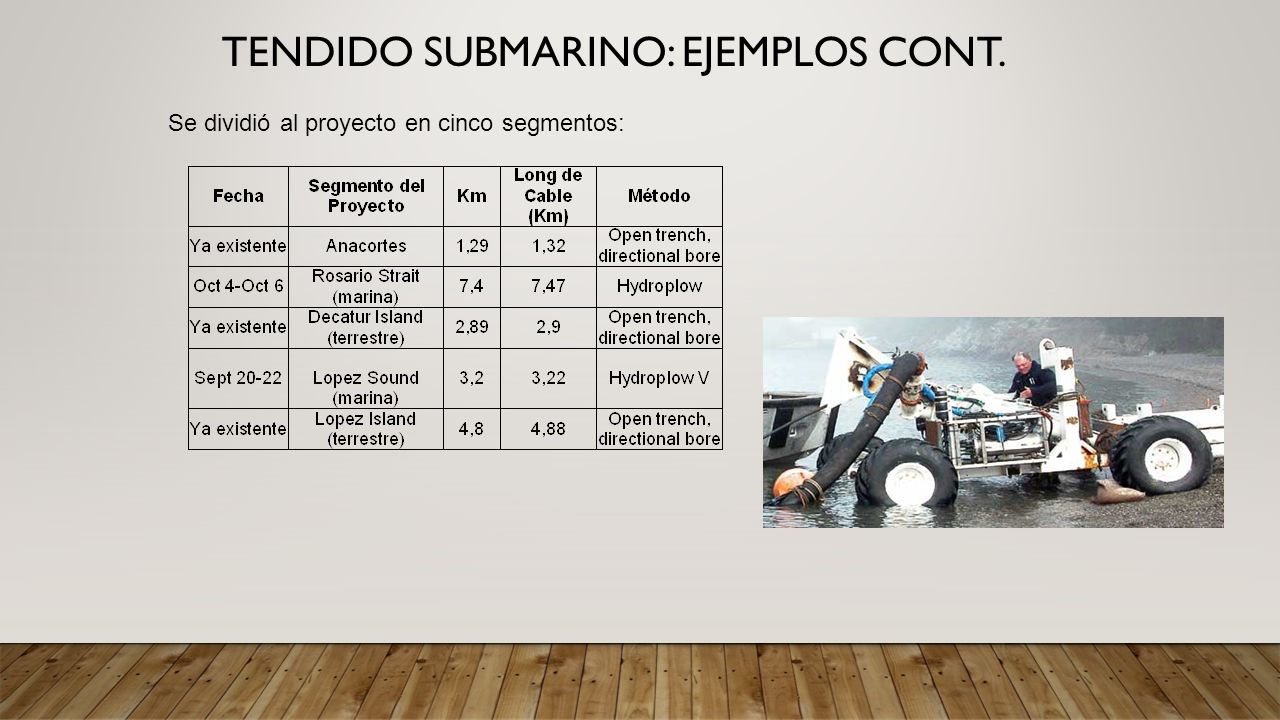

10 TENDIDO SUBMARINO: EJEMPLOS CONT. Se dividió al proyecto en cinco segmentos:

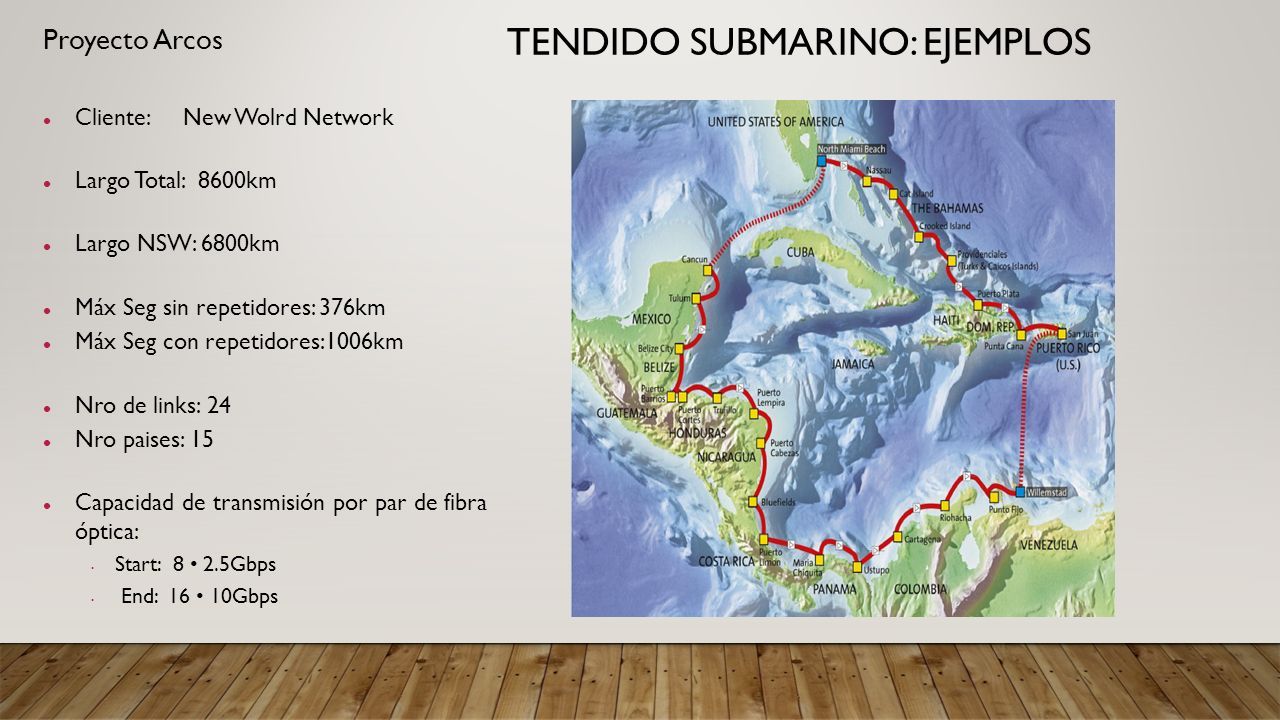

11 TENDIDO SUBMARINO: EJEMPLOS Proyecto Arcos Cliente: New Wolrd Network Largo Total: 8600km Largo NSW: 6800km Máx Seg sin repetidores: 376km Máx Seg con repetidores:1006km Nro de links: 24 Nro paises: 15 Capacidad de transmisión por par de fibra óptica: Start: 8 2.5Gbps End: 16 10Gbps

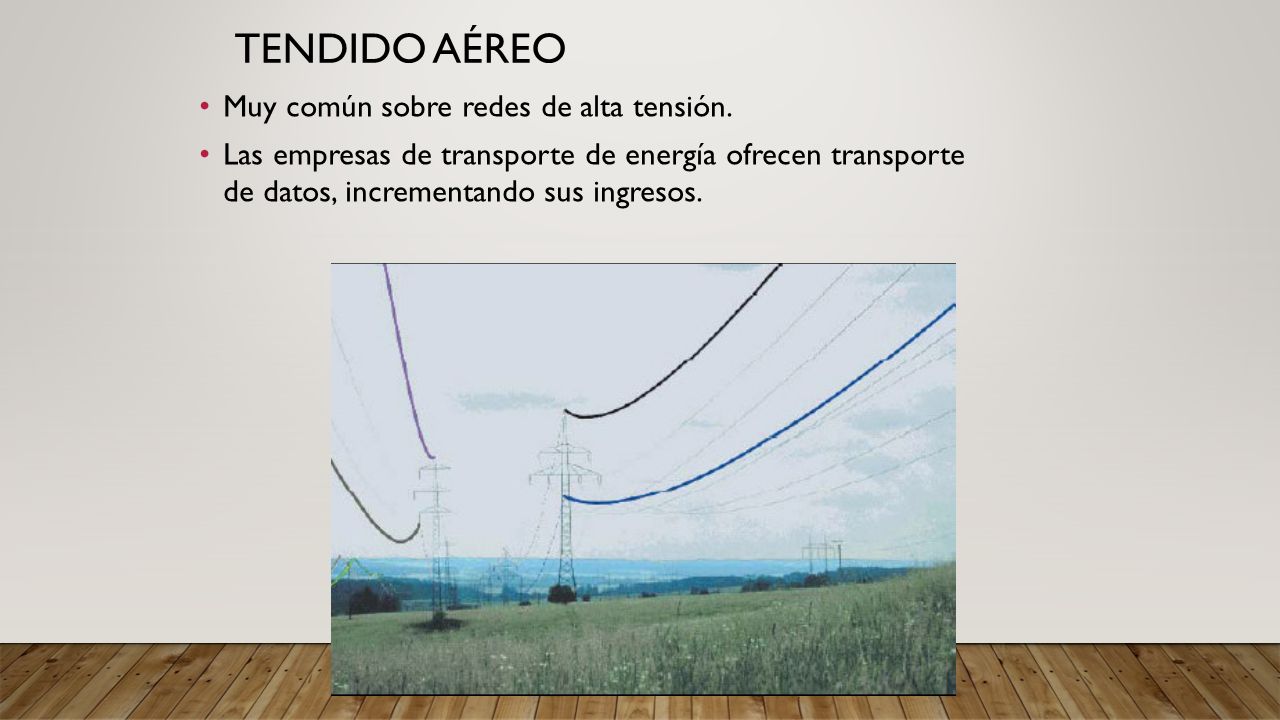

12 TENDIDO AÉREO Muy común sobre redes de alta tensión. Las empresas de transporte de energía ofrecen transporte de datos, incrementando sus ingresos.

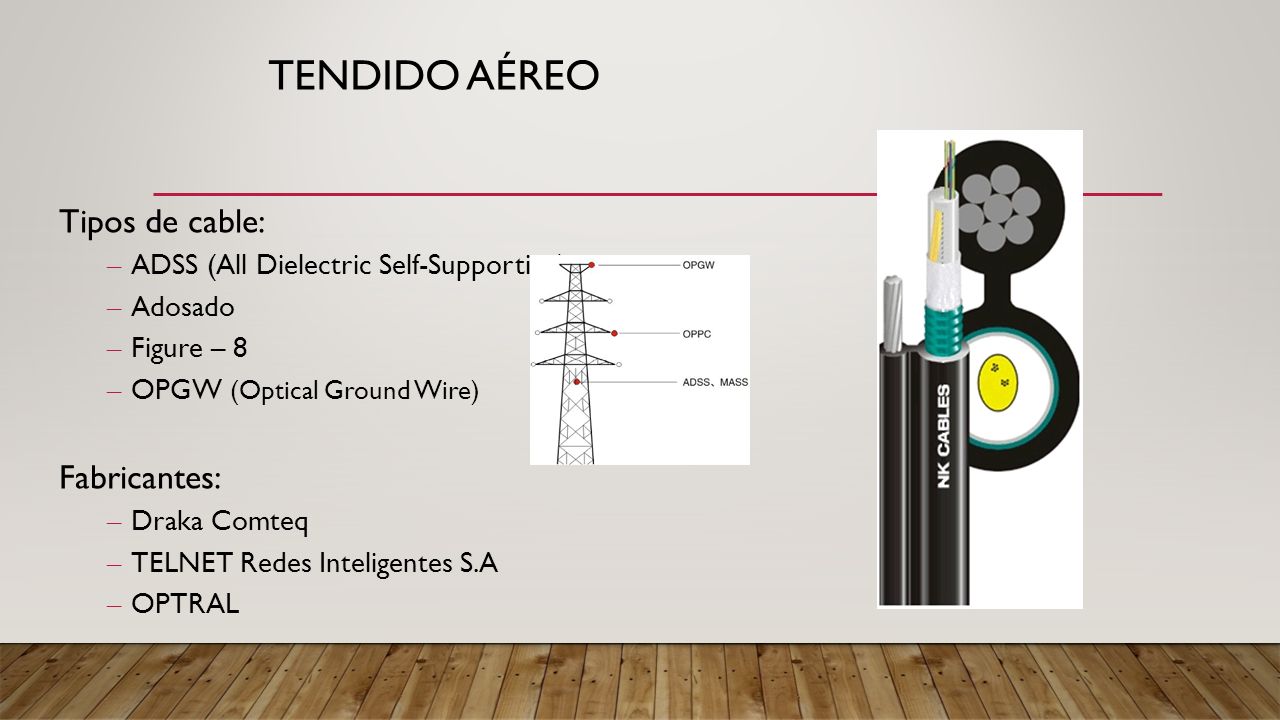

13 TENDIDO AÉREO Tipos de cable: – ADSS (All Dielectric Self-Supporting) – Adosado – Figure – 8 – OPGW ‏ (Optical Ground Wire) Fabricantes: – Draka Comteq – TELNET Redes Inteligentes S.A – OPTRAL

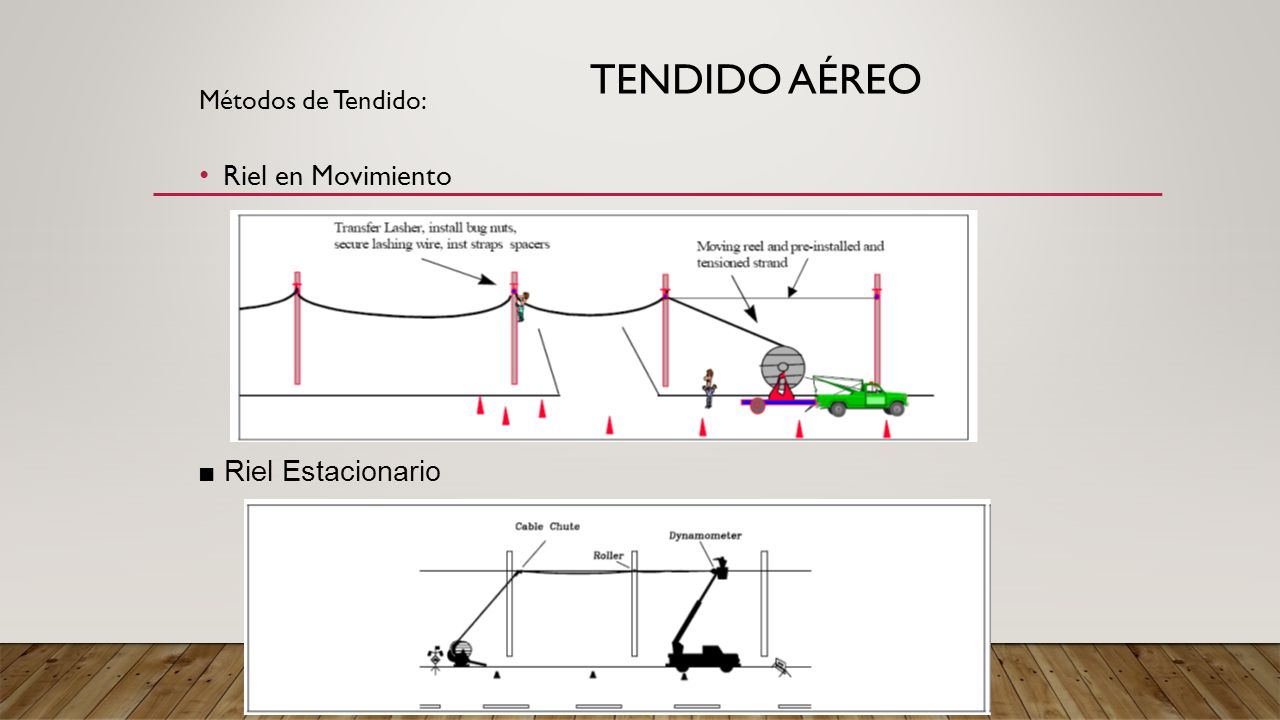

14 TENDIDO AÉREO Métodos de Tendido: Riel en Movimiento ■ Riel Estacionario

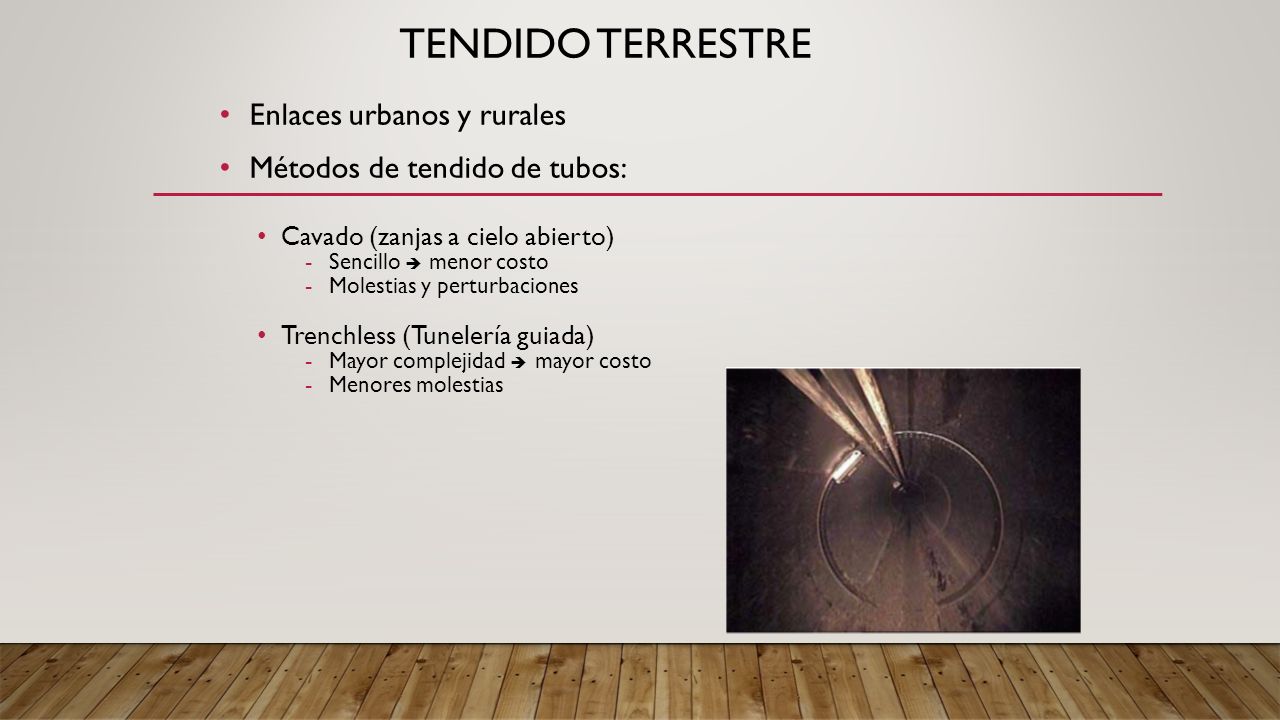

15 TENDIDO TERRESTRE Enlaces urbanos y rurales Métodos de tendido de tubos: Cavado (zanjas a cielo abierto) - Sencillo  menor costo - Molestias y perturbaciones Trenchless (Tunelería guiada) - Mayor complejidad  mayor costo - Menores molestias

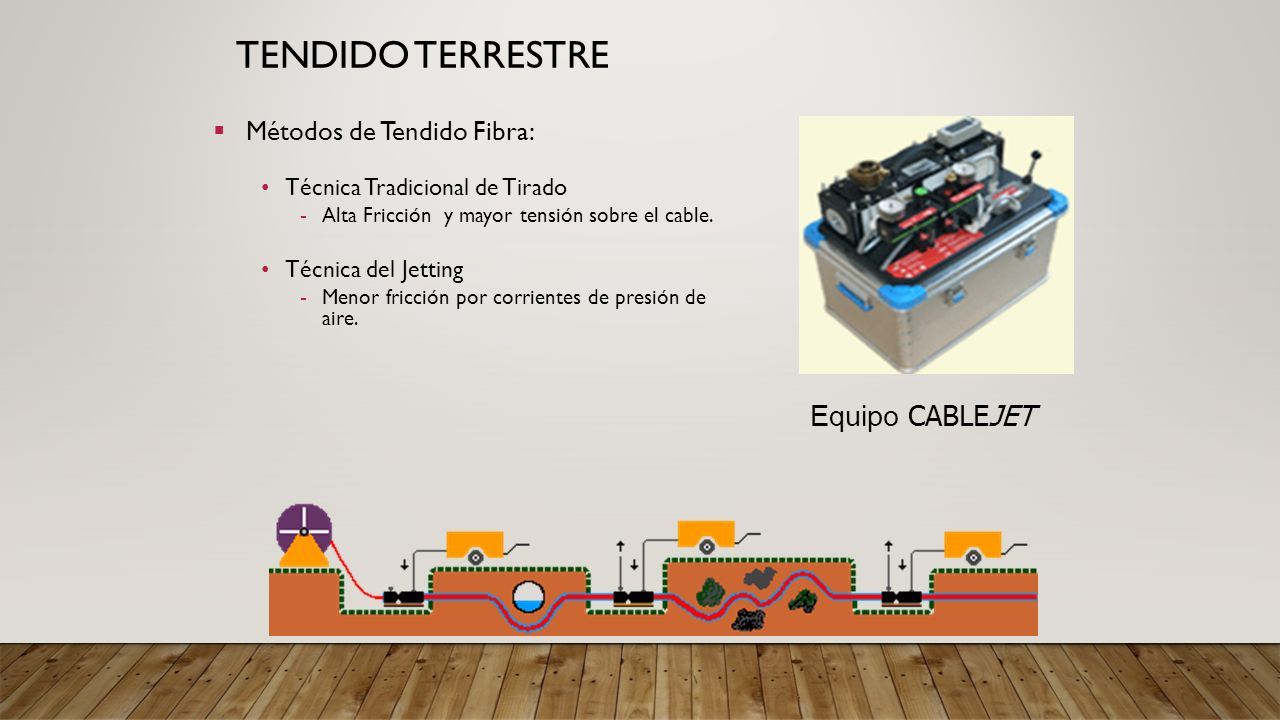

16 TENDIDO TERRESTRE  Métodos de Tendido Fibra: Técnica Tradicional de Tirado - Alta Fricción y mayor tensión sobre el cable. Técnica del Jetting - Menor fricción por corrientes de presión de aire. Equipo CABLEJET

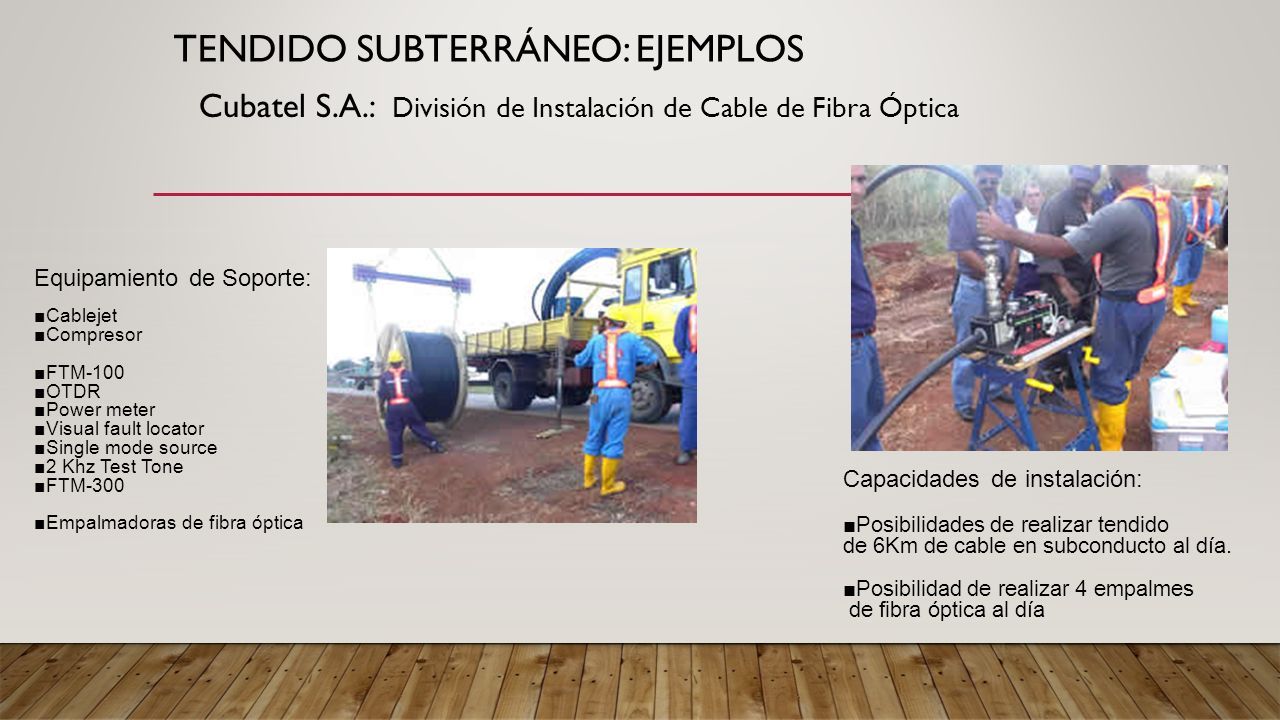

17 TENDIDO SUBTERRÁNEO: EJEMPLOS Cubatel S.A.: División de Instalación de Cable de Fibra Óptica Capacidades de instalación: ■Posibilidades de realizar tendido de 6Km de cable en subconducto al día. ■Posibilidad de realizar 4 empalmes de fibra óptica al día Equipamiento de Soporte: ■Cablejet ■Compresor ■FTM-100 ■OTDR ■Power meter ■Visual fault locator ■Single mode source ■2 Khz Test Tone ■FTM-300 ■Empalmadoras de fibra óptica

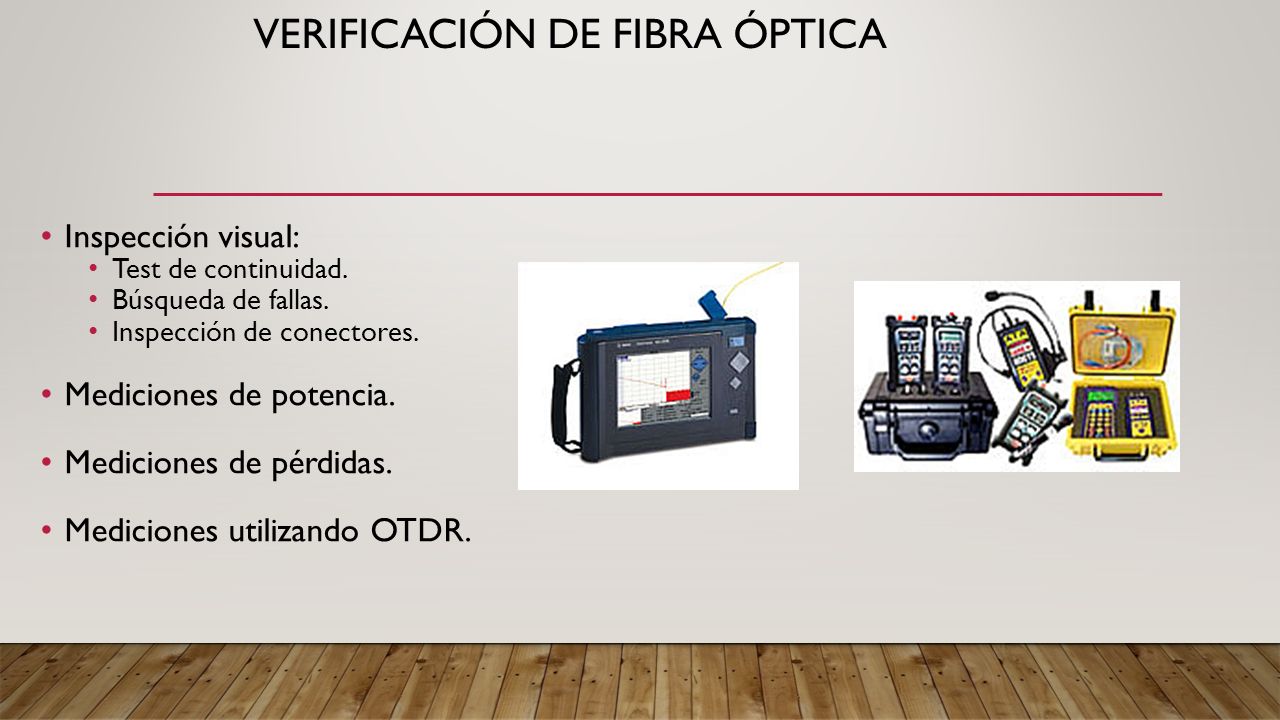

18 VERIFICACIÓN DE FIBRA ÓPTICA Inspección visual: Test de continuidad. Búsqueda de fallas. Inspección de conectores. Mediciones de potencia. Mediciones de pérdidas. Mediciones utilizando OTDR.

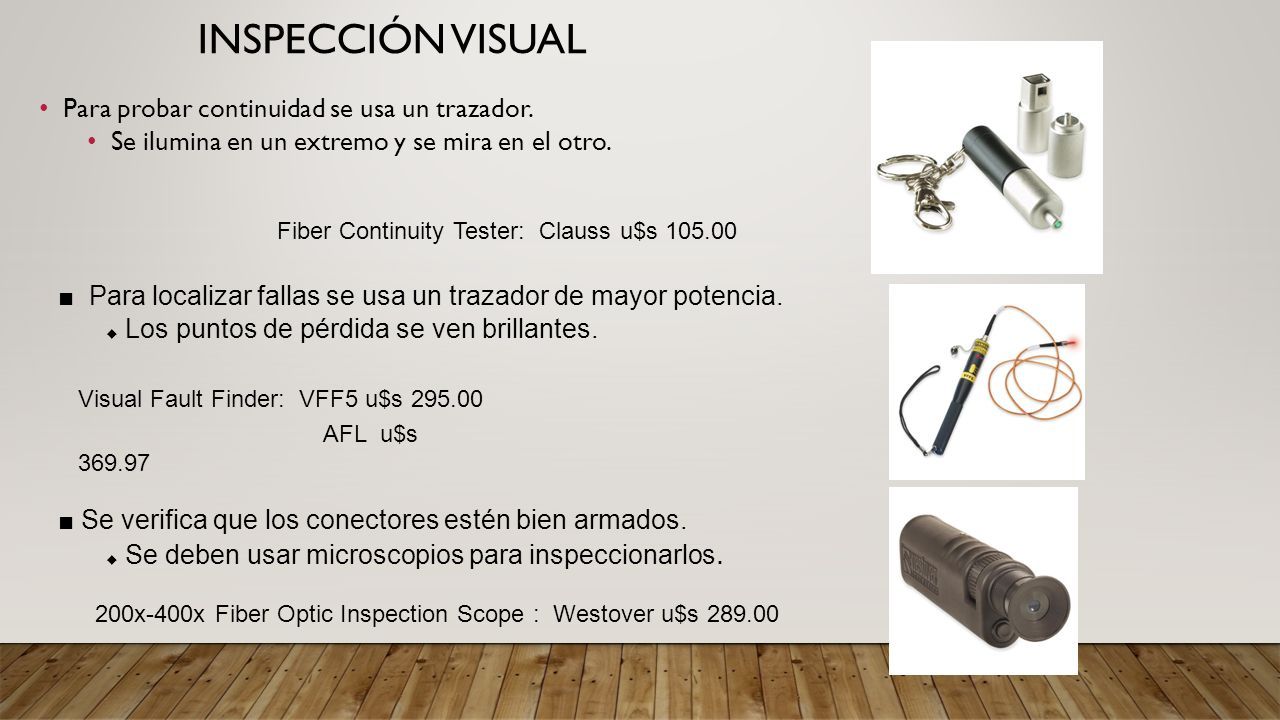

19 INSPECCIÓN VISUAL Para probar continuidad se usa un trazador. Se ilumina en un extremo y se mira en el otro. Fiber Continuity Tester: Clauss u$s 105.00 ■ Para localizar fallas se usa un trazador de mayor potencia.  Los puntos de pérdida se ven brillantes. ■ Se verifica que los conectores estén bien armados.  Se deben usar microscopios para inspeccionarlos. Visual Fault Finder: VFF5 u$s 295.00 AFL u$s 369.97 200x-400x Fiber Optic Inspection Scope : Westover u$s 289.00

20 MEDICIÓN CON OTDR Reflectometría óptica: Se envía un pulso lumínico y se miden los rebotes. Útil para: ubicar fallas en la instalación. medir pérdidas por conectores y empalmes. caracterizar la atenuación de la fibra.

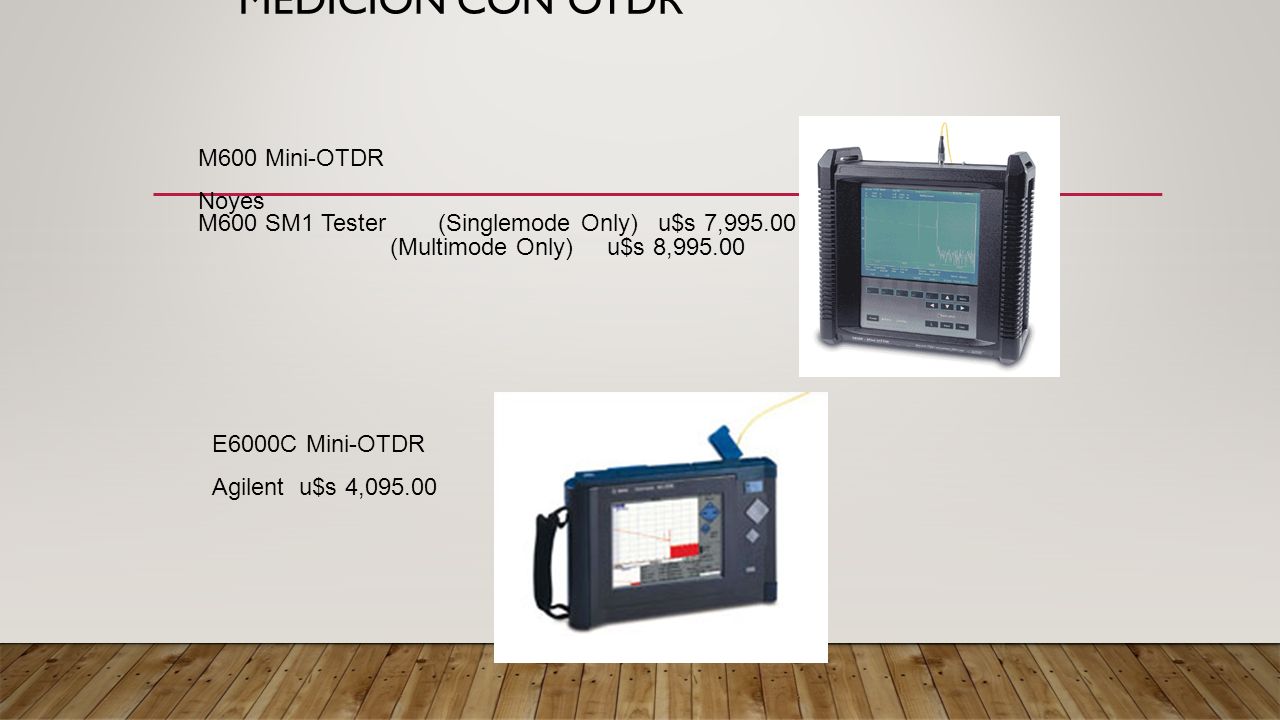

21 MEDICIÓN CON OTDR M600 Mini-OTDR Noyes M600 SM1 Tester (Singlemode Only) u$s 7,995.00 (Multimode Only) u$s 8,995.00 E6000C Mini-OTDR Agilent u$s 4,095.00

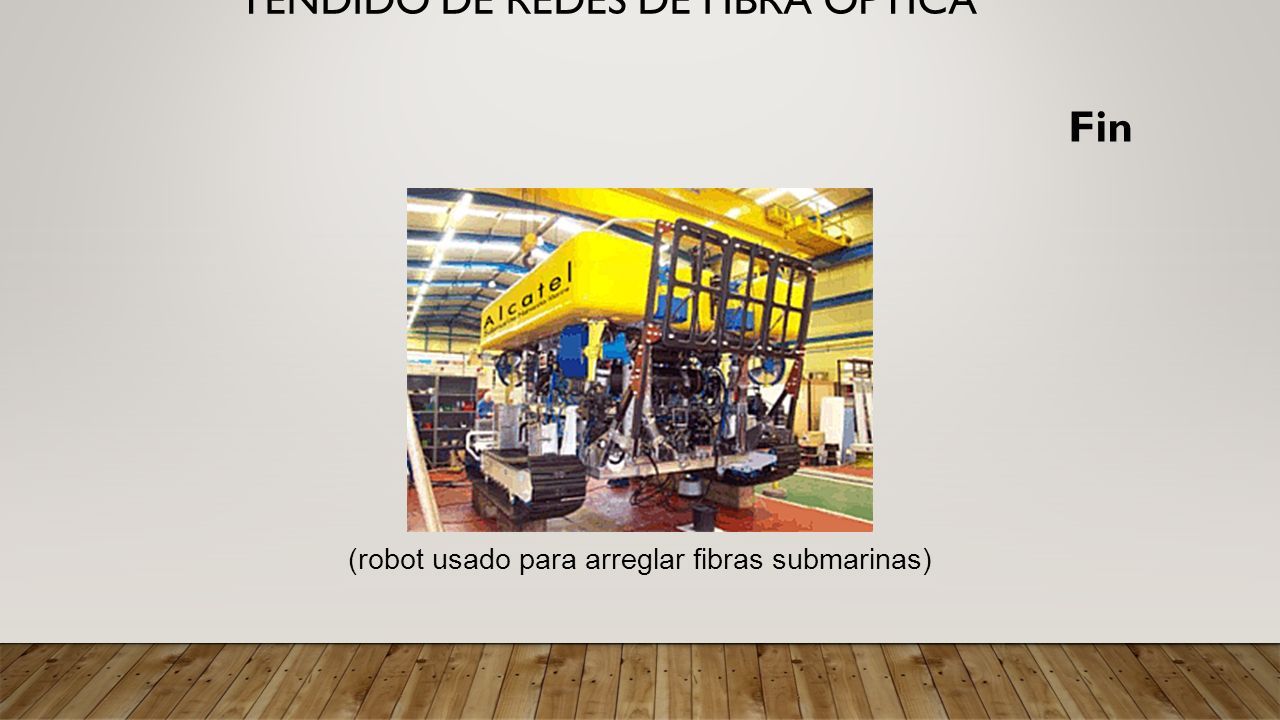

22 TENDIDO DE REDES DE FIBRA ÓPTICA Fin (robot usado para arreglar fibras submarinas)‏
