Distribución de Planta

Presentación del tema: "Distribución de Planta"— Transcripción de la presentación:

1 Distribución de Planta
PLANTAS INDUSTRIALES Distribución de Planta

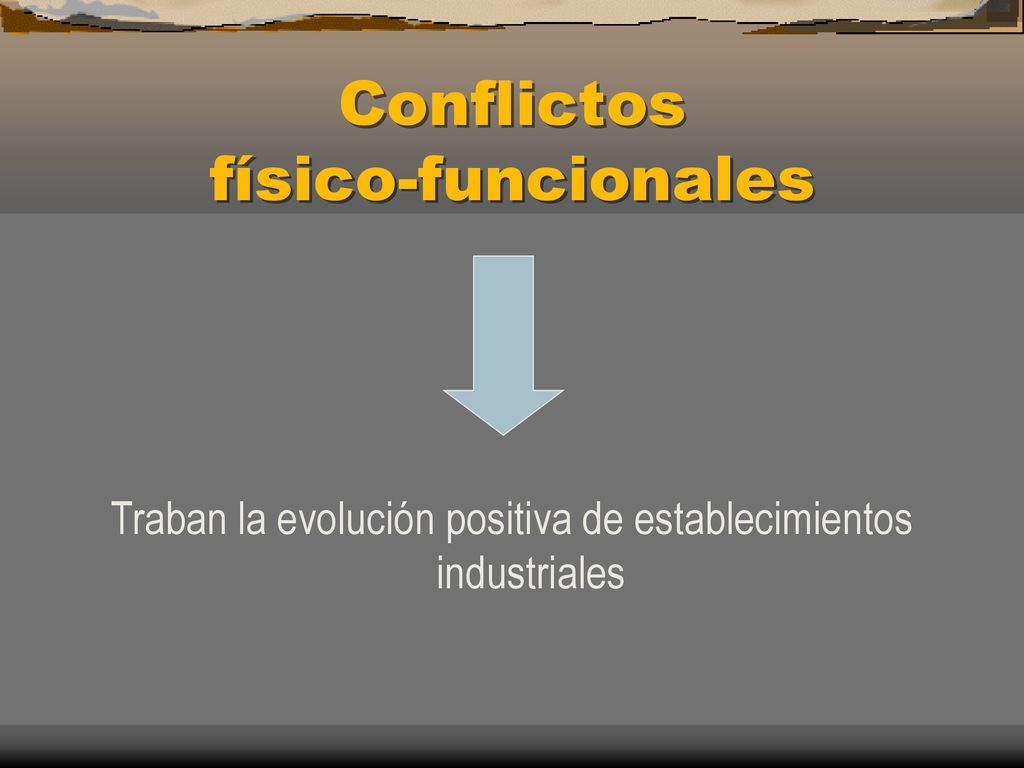

2 Conflictos físico-funcionales
Traban la evolución positiva de establecimientos industriales

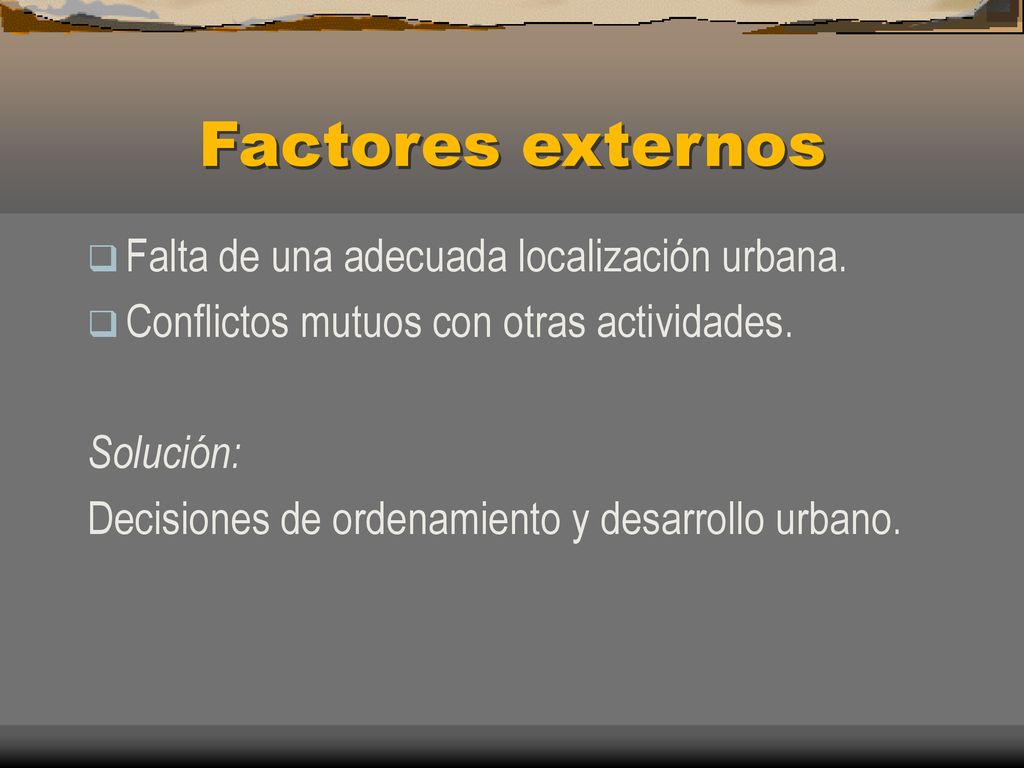

3 Factores externos Falta de una adecuada localización urbana.
Conflictos mutuos con otras actividades. Solución: Decisiones de ordenamiento y desarrollo urbano.

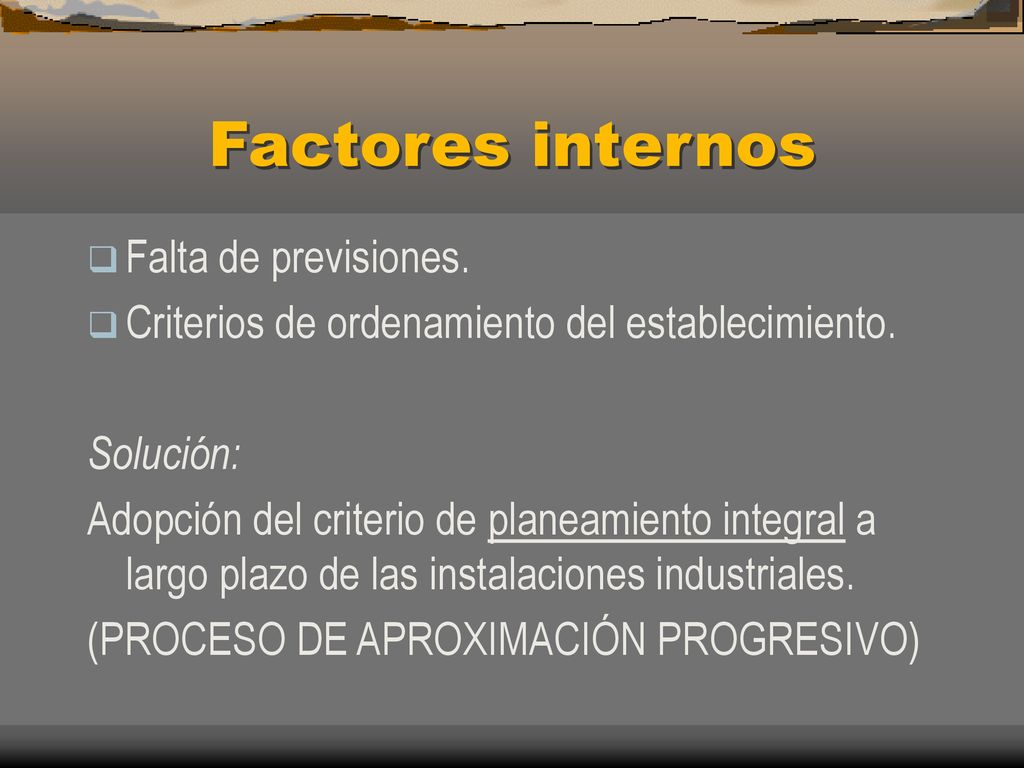

4 Factores internos Falta de previsiones.
Criterios de ordenamiento del establecimiento. Solución: Adopción del criterio de planeamiento integral a largo plazo de las instalaciones industriales. (PROCESO DE APROXIMACIÓN PROGRESIVO)

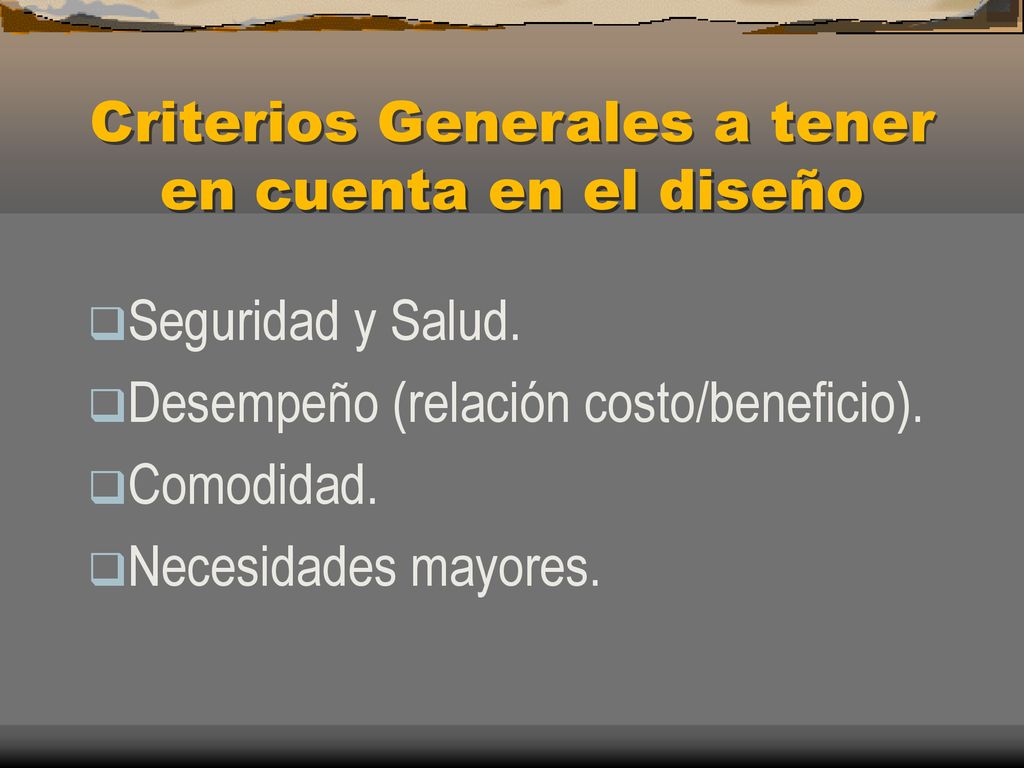

5 Criterios Generales a tener en cuenta en el diseño
Seguridad y Salud. Desempeño (relación costo/beneficio). Comodidad. Necesidades mayores.

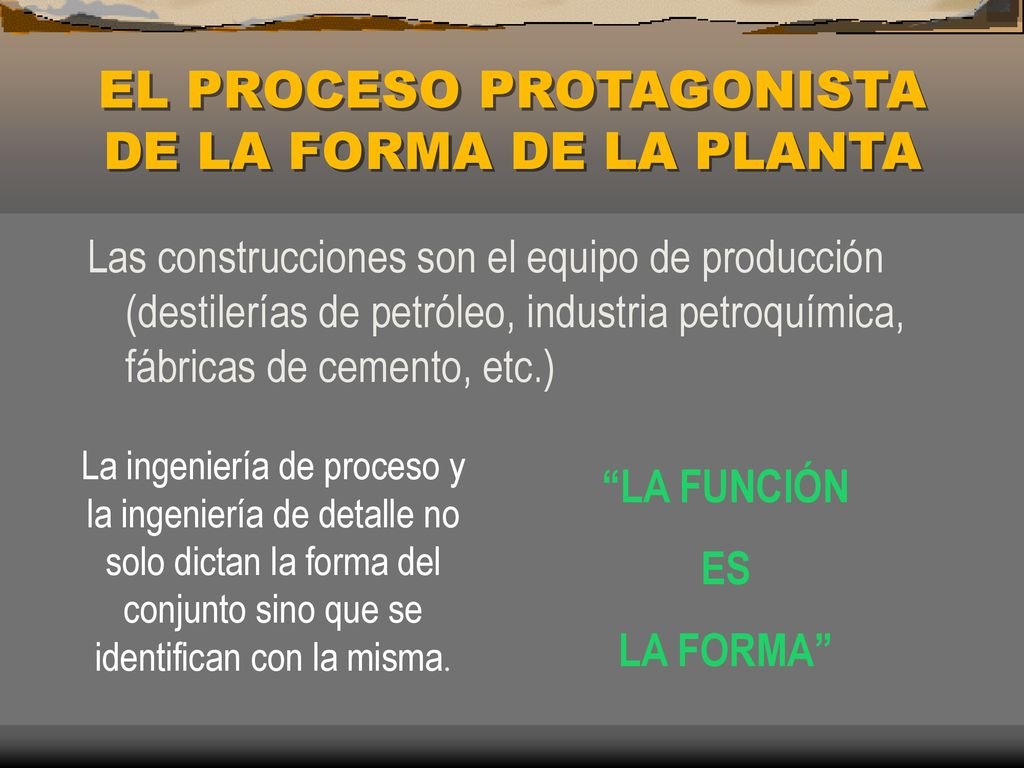

6 EL PROCESO PROTAGONISTA DE LA FORMA DE LA PLANTA
Las construcciones son el equipo de producción (destilerías de petróleo, industria petroquímica, fábricas de cemento, etc.) La ingeniería de proceso y la ingeniería de detalle no solo dictan la forma del conjunto sino que se identifican con la misma. “LA FUNCIÓN ES LA FORMA”

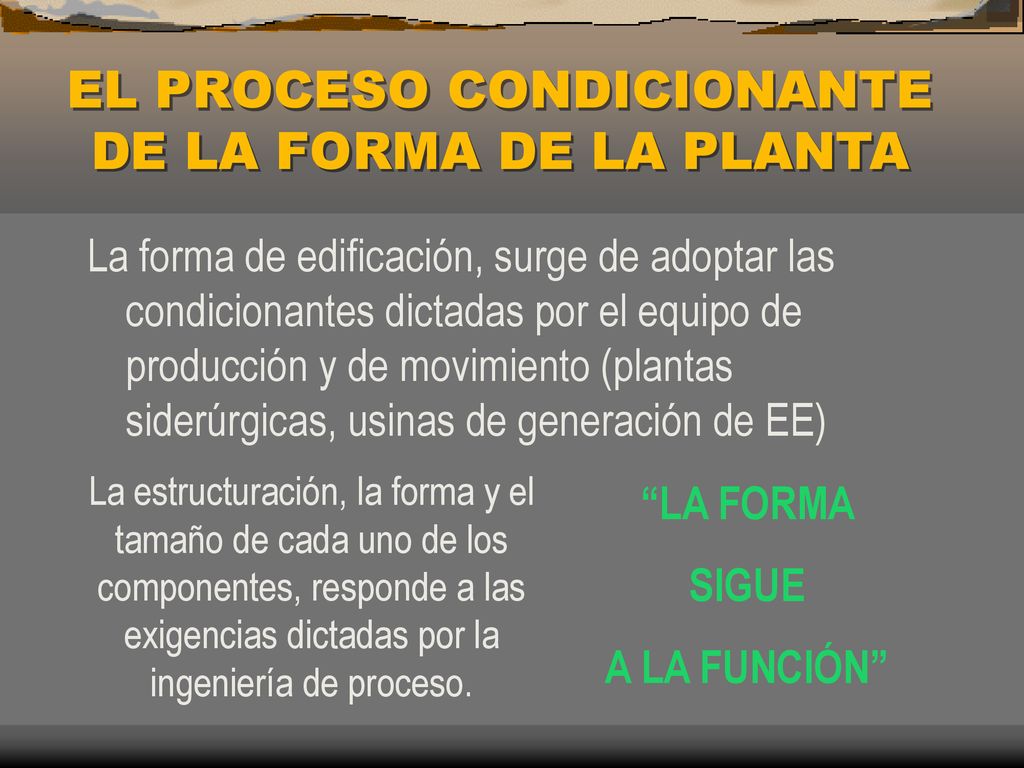

7 EL PROCESO CONDICIONANTE DE LA FORMA DE LA PLANTA
La forma de edificación, surge de adoptar las condicionantes dictadas por el equipo de producción y de movimiento (plantas siderúrgicas, usinas de generación de EE) La estructuración, la forma y el tamaño de cada uno de los componentes, responde a las exigencias dictadas por la ingeniería de proceso. “LA FORMA SIGUE A LA FUNCIÓN”

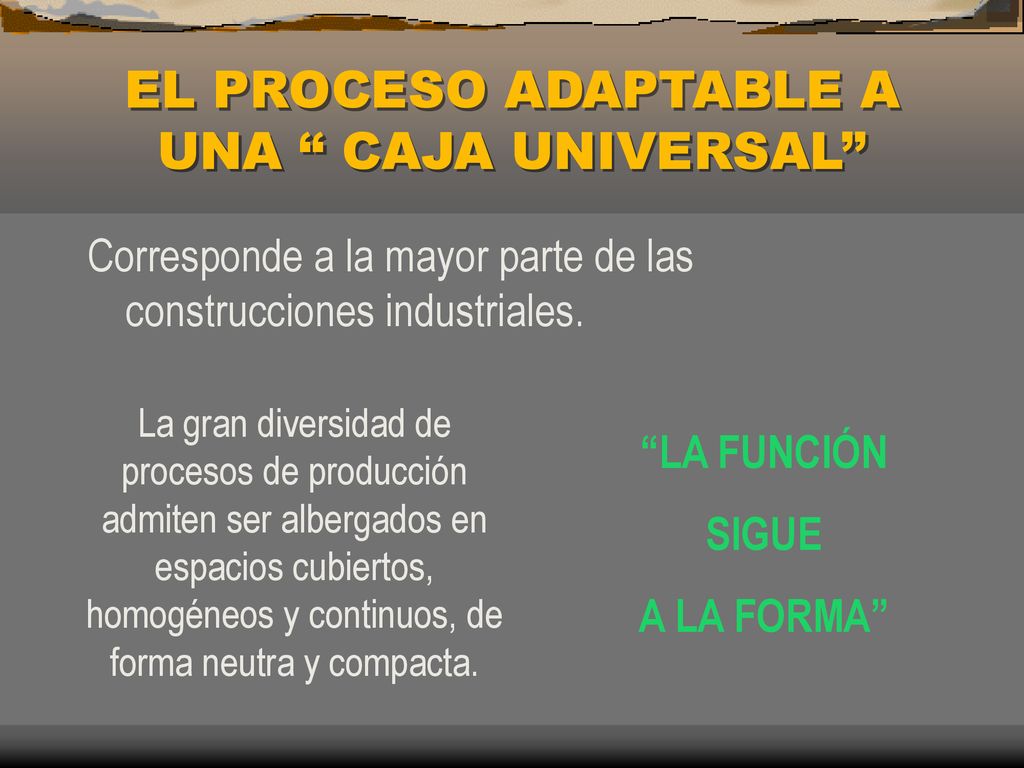

8 EL PROCESO ADAPTABLE A UNA “ CAJA UNIVERSAL”
Corresponde a la mayor parte de las construcciones industriales. La gran diversidad de procesos de producción admiten ser albergados en espacios cubiertos, homogéneos y continuos, de forma neutra y compacta. “LA FUNCIÓN SIGUE A LA FORMA”

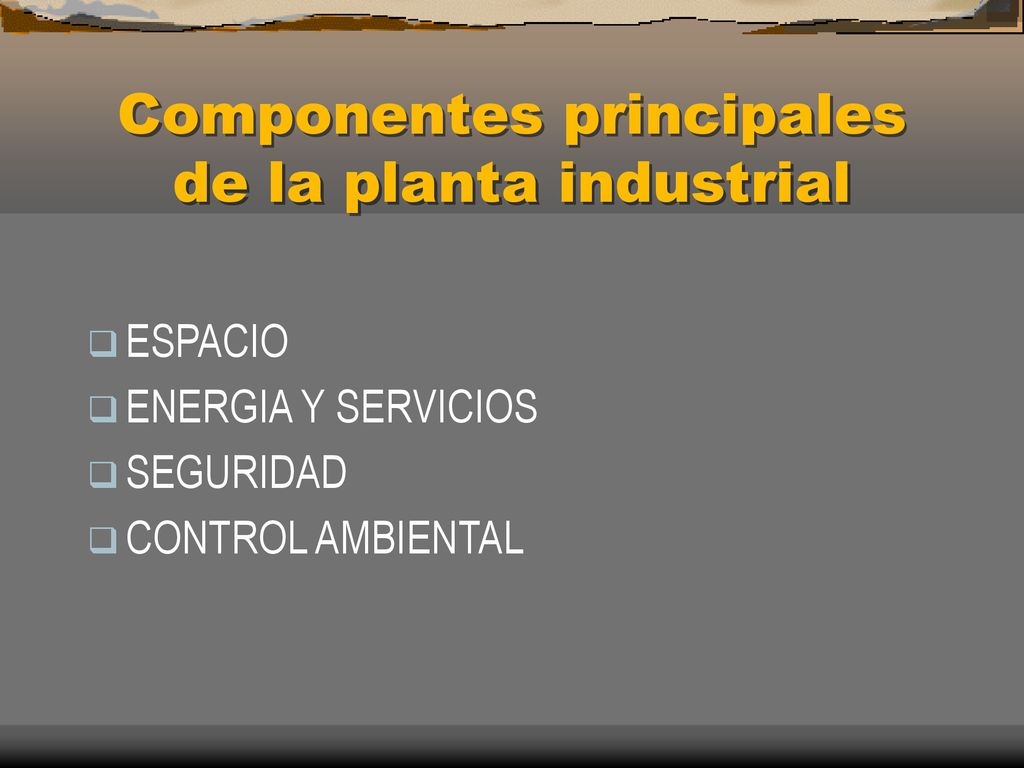

9 Componentes principales de la planta industrial
ESPACIO ENERGIA Y SERVICIOS SEGURIDAD CONTROL AMBIENTAL

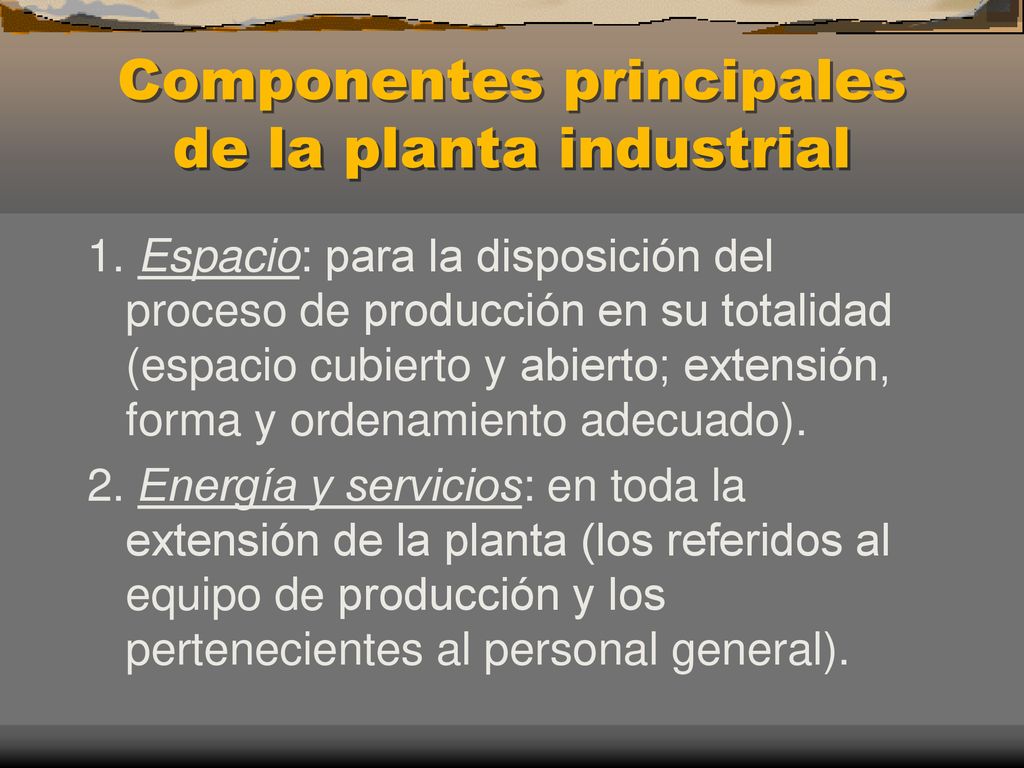

10 Componentes principales de la planta industrial
1. Espacio: para la disposición del proceso de producción en su totalidad (espacio cubierto y abierto; extensión, forma y ordenamiento adecuado). 2. Energía y servicios: en toda la extensión de la planta (los referidos al equipo de producción y los pertenecientes al personal general).

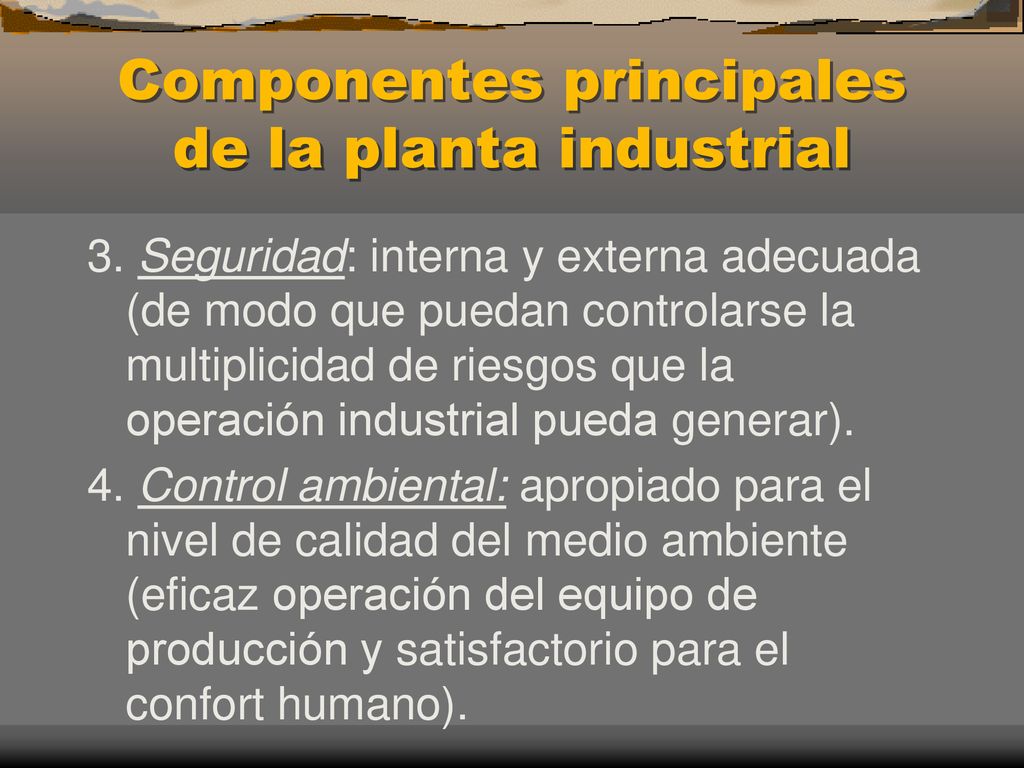

11 Componentes principales de la planta industrial
3. Seguridad: interna y externa adecuada (de modo que puedan controlarse la multiplicidad de riesgos que la operación industrial pueda generar). 4. Control ambiental: apropiado para el nivel de calidad del medio ambiente (eficaz operación del equipo de producción y satisfactorio para el confort humano).

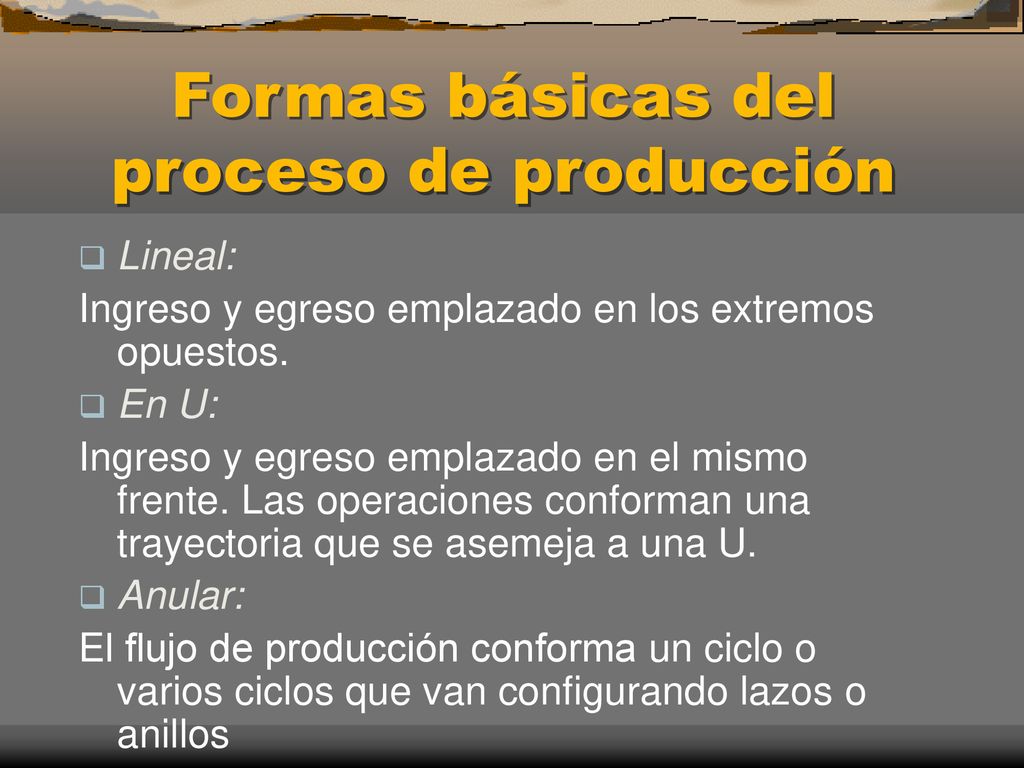

12 Formas básicas del proceso de producción
Lineal: Ingreso y egreso emplazado en los extremos opuestos. En U: Ingreso y egreso emplazado en el mismo frente. Las operaciones conforman una trayectoria que se asemeja a una U. Anular: El flujo de producción conforma un ciclo o varios ciclos que van configurando lazos o anillos

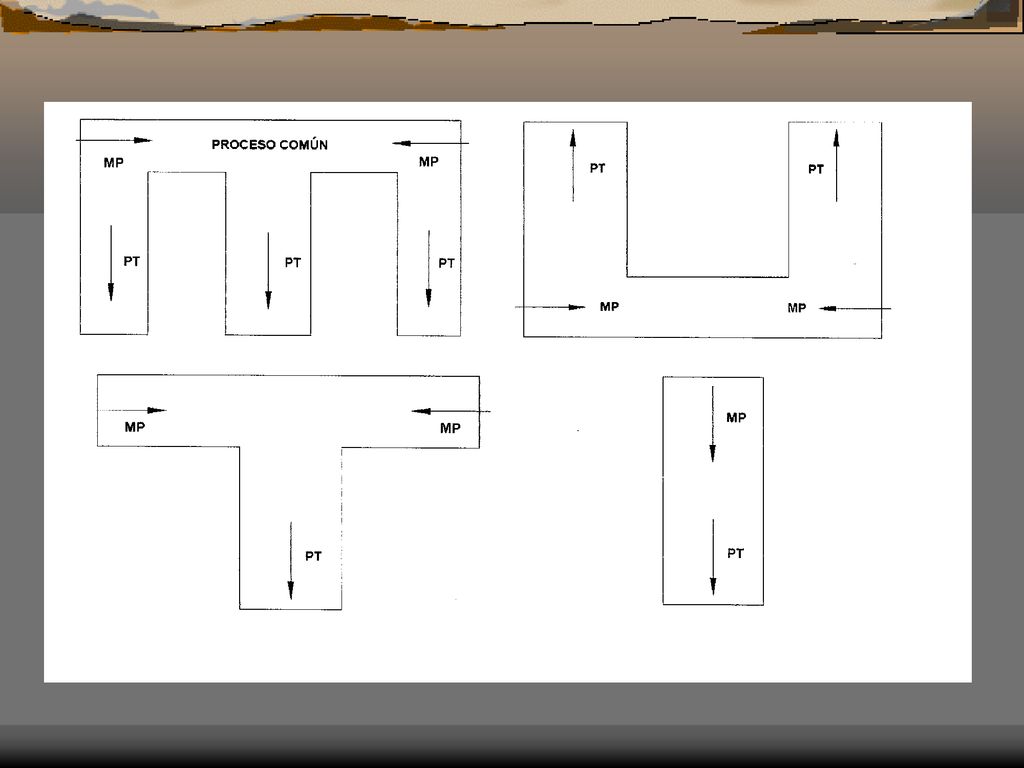

13

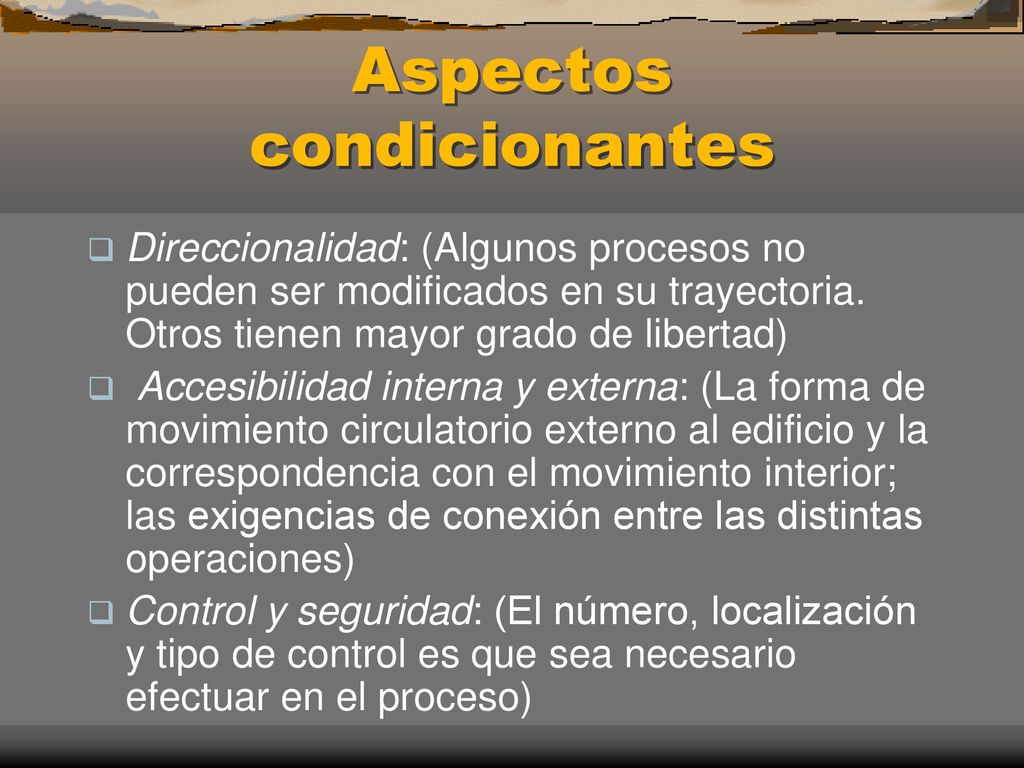

14 Aspectos condicionantes
Direccionalidad: (Algunos procesos no pueden ser modificados en su trayectoria. Otros tienen mayor grado de libertad) Accesibilidad interna y externa: (La forma de movimiento circulatorio externo al edificio y la correspondencia con el movimiento interior; las exigencias de conexión entre las distintas operaciones) Control y seguridad: (El número, localización y tipo de control es que sea necesario efectuar en el proceso)

15 Aspectos condicionantes
Presencia de riesgos: (generados por ciertas operaciones en algunas áreas de producción). Adaptabilidad: (como grado de variaciones a que puede estar sujeto el uso del espacio). Crecimiento: (las áreas de crecimiento probables). Subdivisión del espacio: (subdivisión de las áreas o recintos destinados a la localización de los equipos de producción y movimiento).

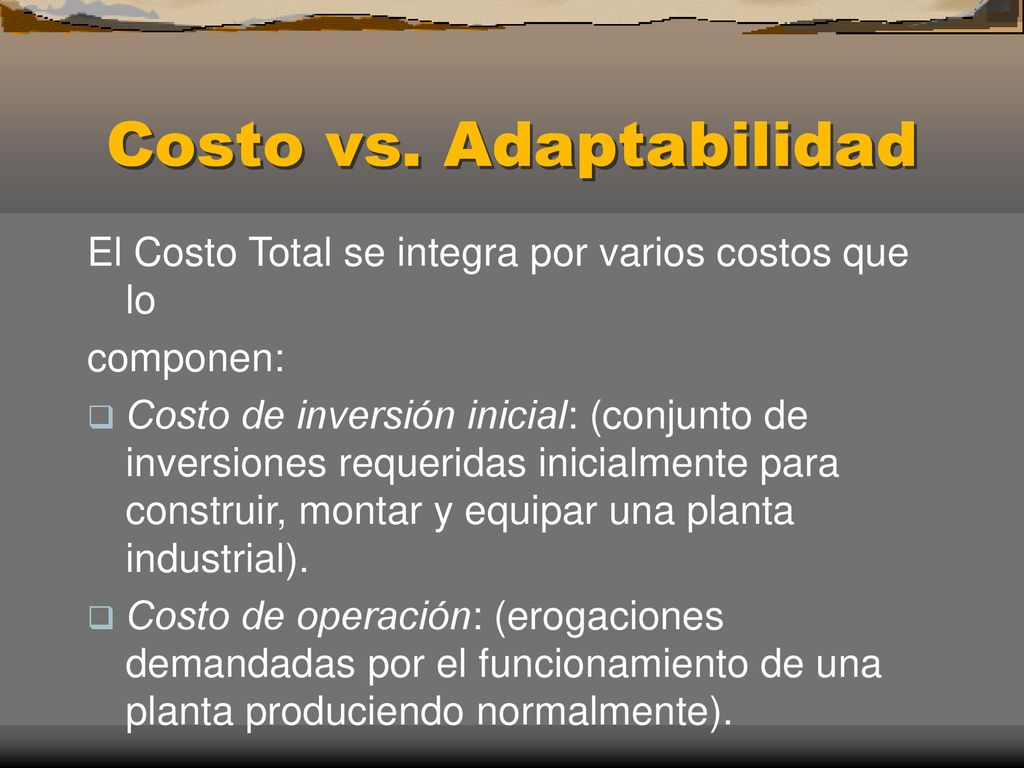

16 Costo vs. Adaptabilidad
El Costo Total se integra por varios costos que lo componen: Costo de inversión inicial: (conjunto de inversiones requeridas inicialmente para construir, montar y equipar una planta industrial). Costo de operación: (erogaciones demandadas por el funcionamiento de una planta produciendo normalmente).

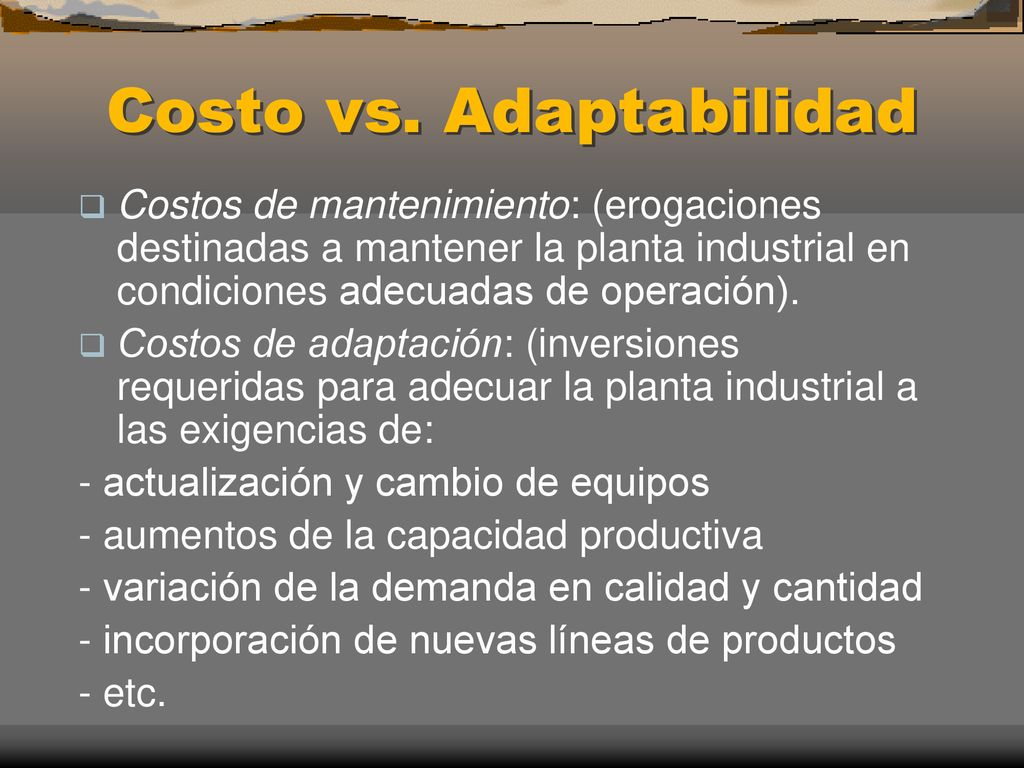

17 Costo vs. Adaptabilidad
Costos de mantenimiento: (erogaciones destinadas a mantener la planta industrial en condiciones adecuadas de operación). Costos de adaptación: (inversiones requeridas para adecuar la planta industrial a las exigencias de: - actualización y cambio de equipos - aumentos de la capacidad productiva - variación de la demanda en calidad y cantidad - incorporación de nuevas líneas de productos - etc.

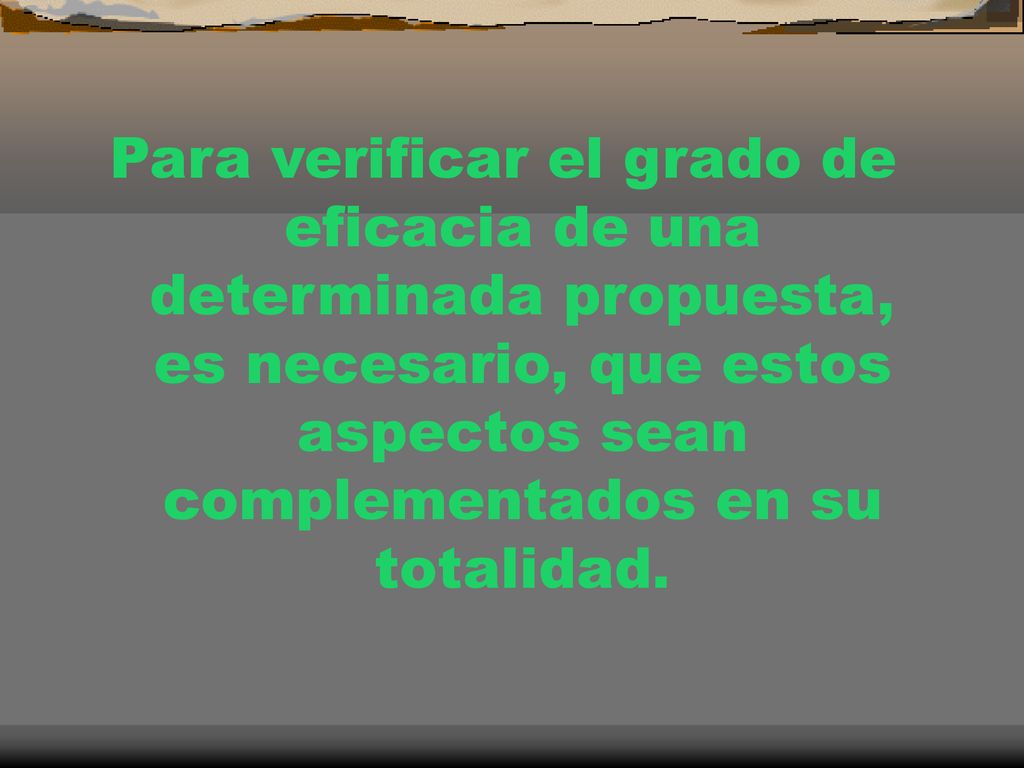

18 Para verificar el grado de eficacia de una determinada propuesta, es necesario, que estos aspectos sean complementados en su totalidad.

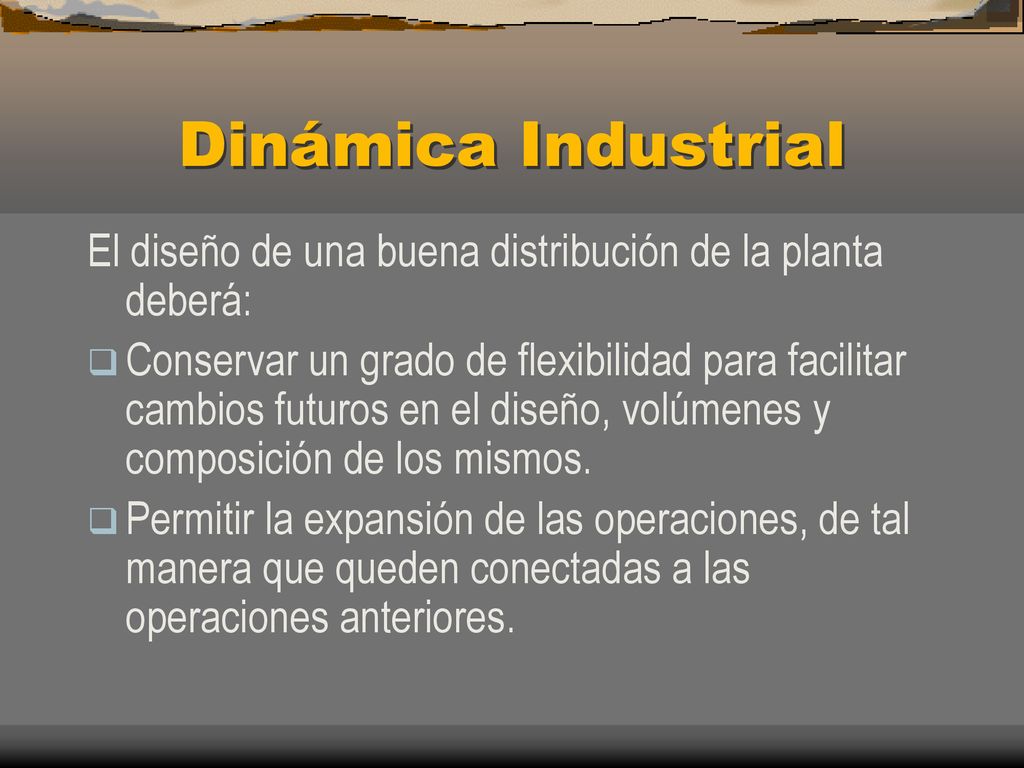

19 Dinámica Industrial El diseño de una buena distribución de la planta deberá: Conservar un grado de flexibilidad para facilitar cambios futuros en el diseño, volúmenes y composición de los mismos. Permitir la expansión de las operaciones, de tal manera que queden conectadas a las operaciones anteriores.

20 Planta rígida vs. Planta adaptable
Comparando todos estos costos a lo largo de un período de 15 años y considerando que una planta debe ser reacondicionada por motivos de producción cada 5/10 años

21 Disposición de las máquinas
PROCESO. PRODUCTO. COMPONENTE FIJO. CÉLULA DE TRABAJO.

22 Disposición por PROCESO
Se divide la fabricación en Departamentos de acuerdo con el proceso de producción (las máquinas o los procesos iguales se agrupan).

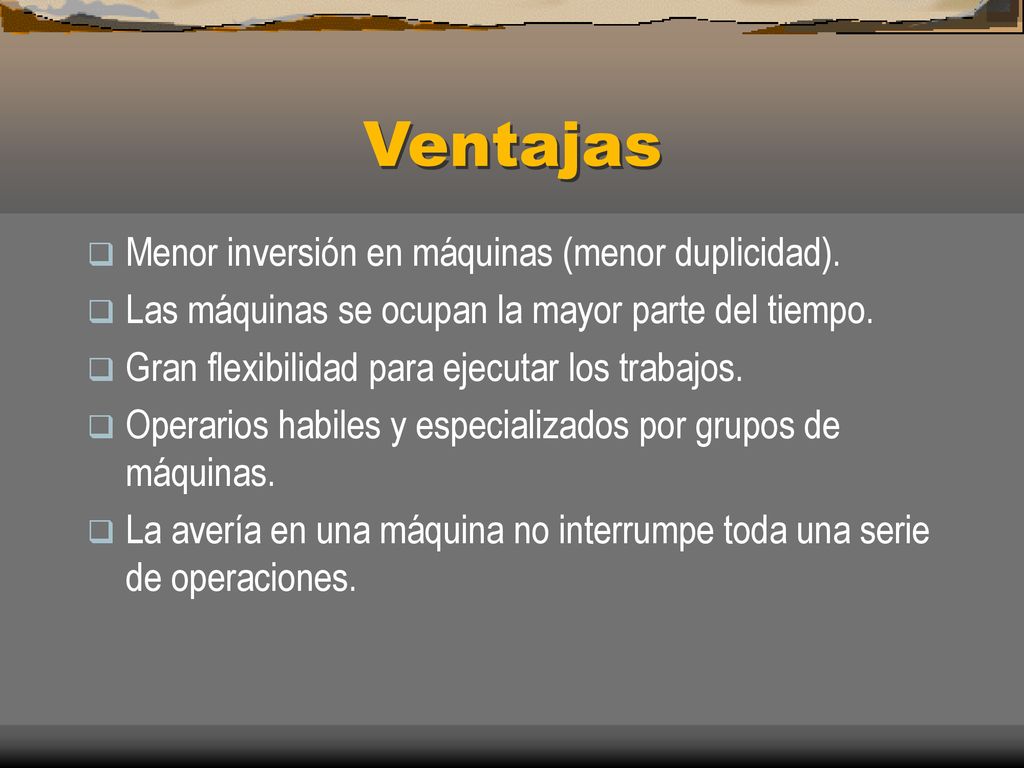

23 Ventajas Menor inversión en máquinas (menor duplicidad).
Las máquinas se ocupan la mayor parte del tiempo. Gran flexibilidad para ejecutar los trabajos. Operarios habiles y especializados por grupos de máquinas. La avería en una máquina no interrumpe toda una serie de operaciones.

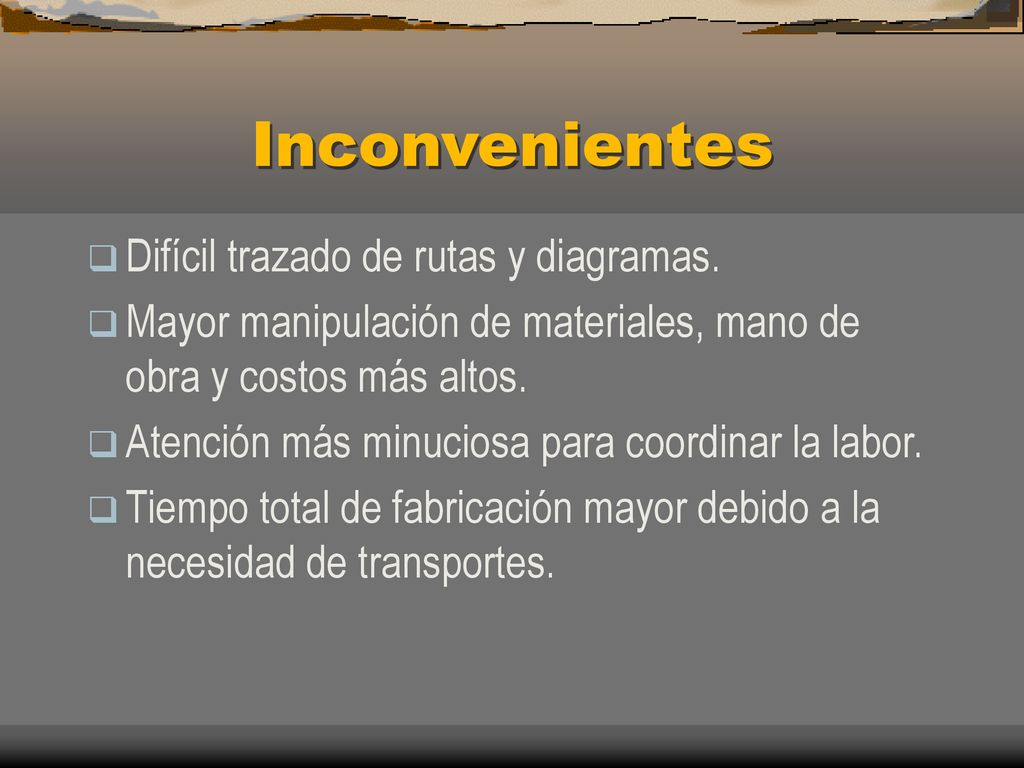

24 Inconvenientes Difícil trazado de rutas y diagramas.
Mayor manipulación de materiales, mano de obra y costos más altos. Atención más minuciosa para coordinar la labor. Tiempo total de fabricación mayor debido a la necesidad de transportes.

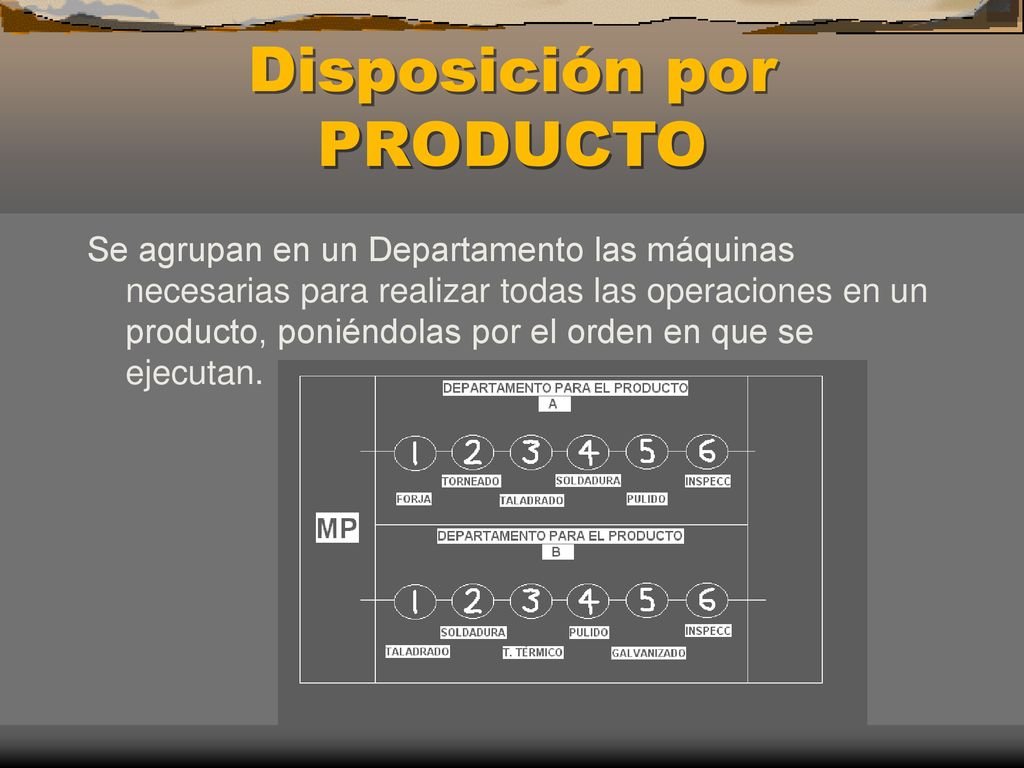

25 Disposición por PRODUCTO
Se agrupan en un Departamento las máquinas necesarias para realizar todas las operaciones en un producto, poniéndolas por el orden en que se ejecutan.

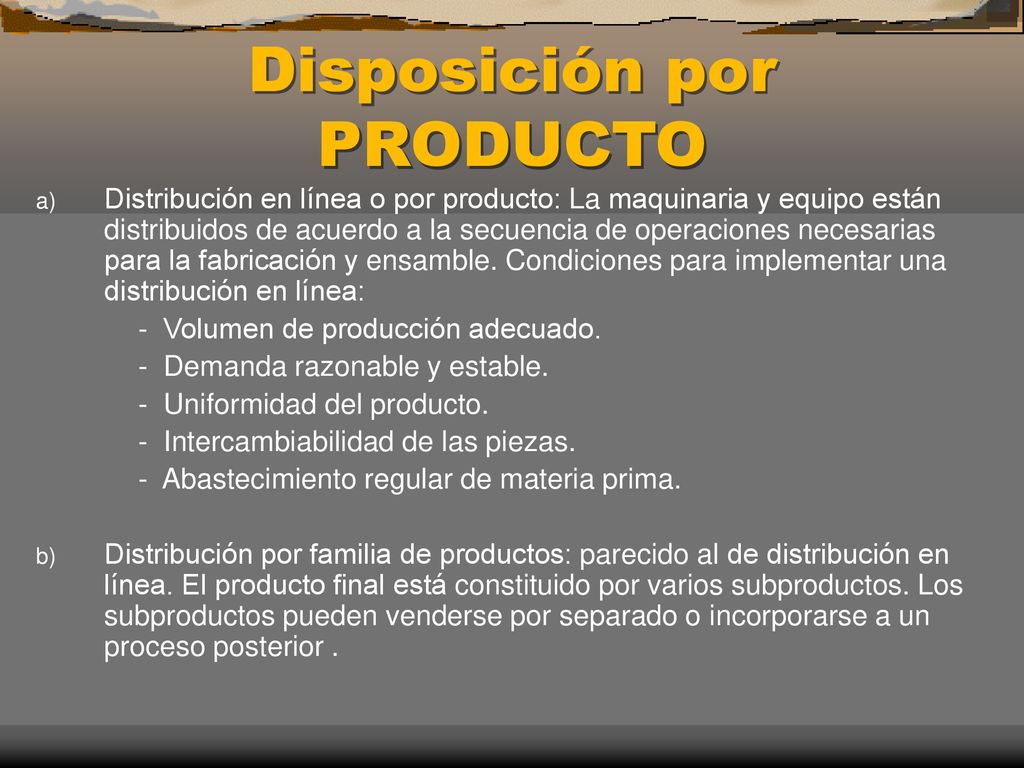

26 Disposición por PRODUCTO
Distribución en línea o por producto: La maquinaria y equipo están distribuidos de acuerdo a la secuencia de operaciones necesarias para la fabricación y ensamble. Condiciones para implementar una distribución en línea: - Volumen de producción adecuado. - Demanda razonable y estable. - Uniformidad del producto. - Intercambiabilidad de las piezas. - Abastecimiento regular de materia prima. Distribución por familia de productos: parecido al de distribución en línea. El producto final está constituido por varios subproductos. Los subproductos pueden venderse por separado o incorporarse a un proceso posterior .

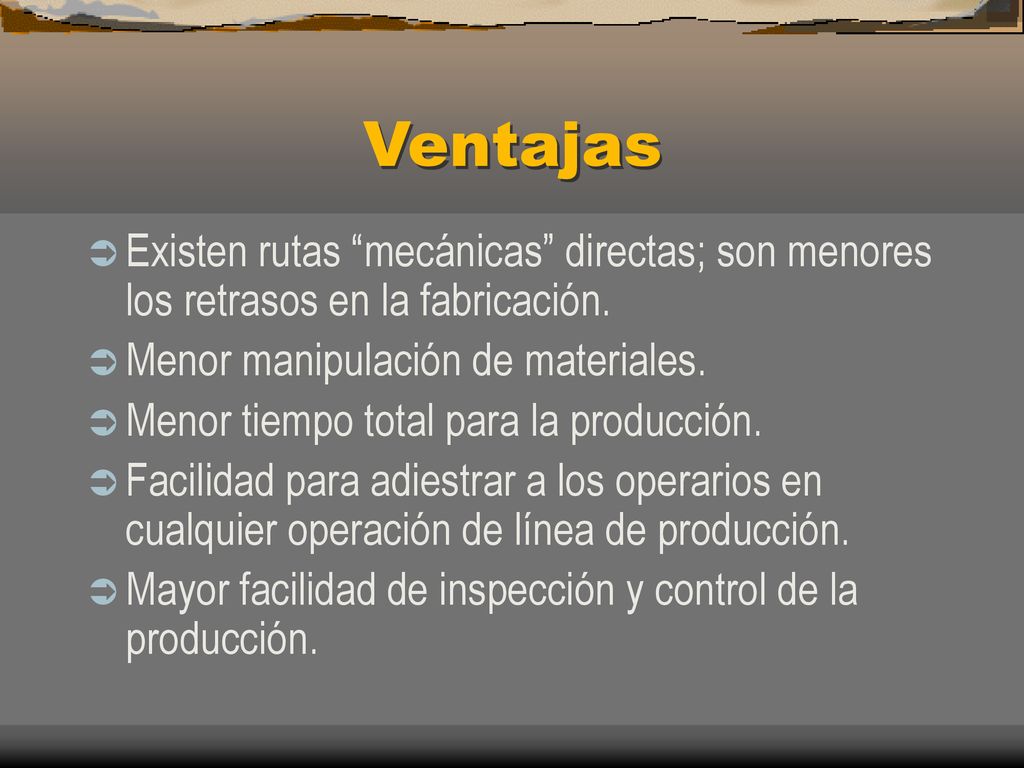

27 Ventajas Existen rutas “mecánicas” directas; son menores los retrasos en la fabricación. Menor manipulación de materiales. Menor tiempo total para la producción. Facilidad para adiestrar a los operarios en cualquier operación de línea de producción. Mayor facilidad de inspección y control de la producción.

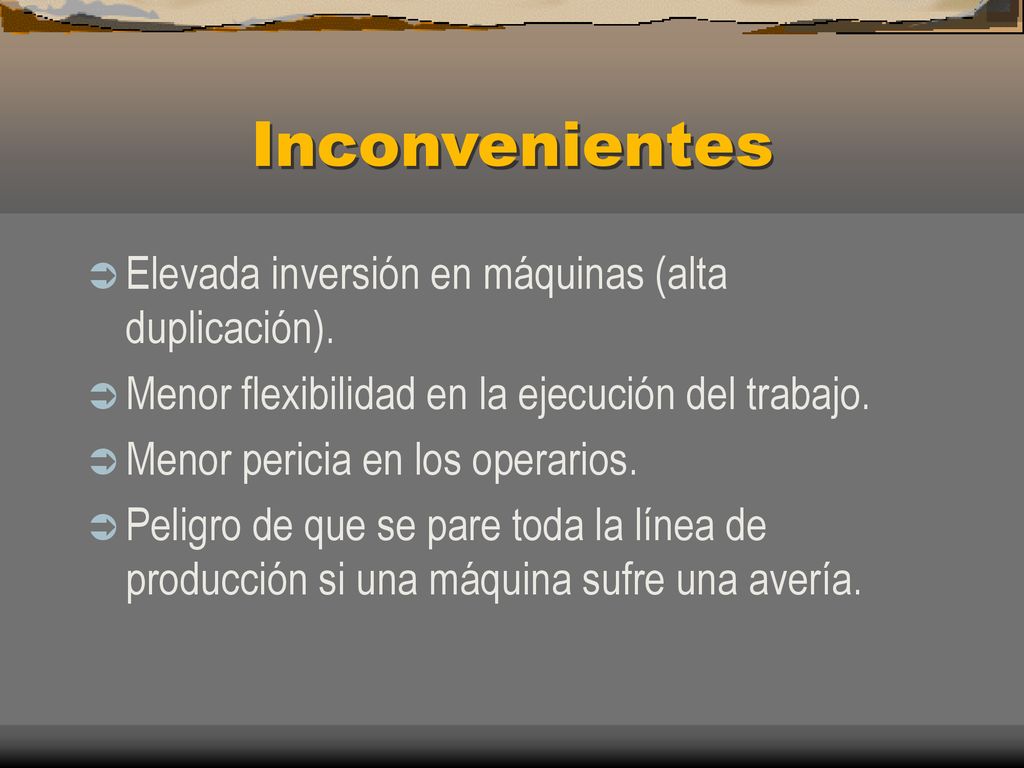

28 Inconvenientes Elevada inversión en máquinas (alta duplicación).
Menor flexibilidad en la ejecución del trabajo. Menor pericia en los operarios. Peligro de que se pare toda la línea de producción si una máquina sufre una avería.

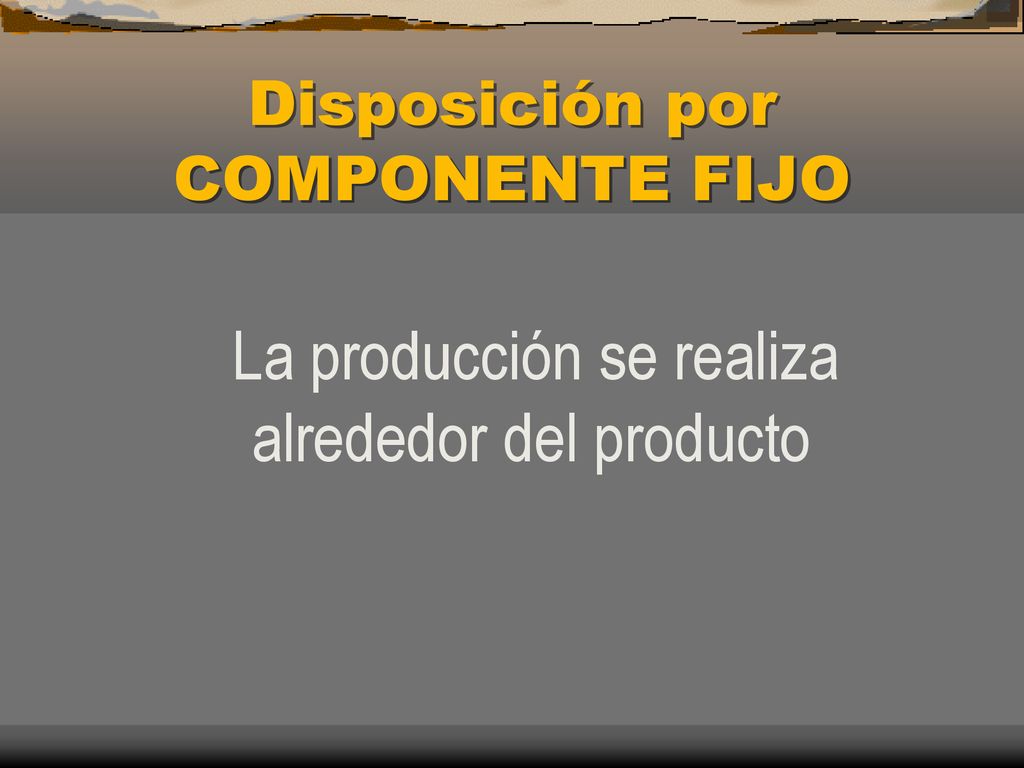

29 Disposición por COMPONENTE FIJO
La producción se realiza alrededor del producto

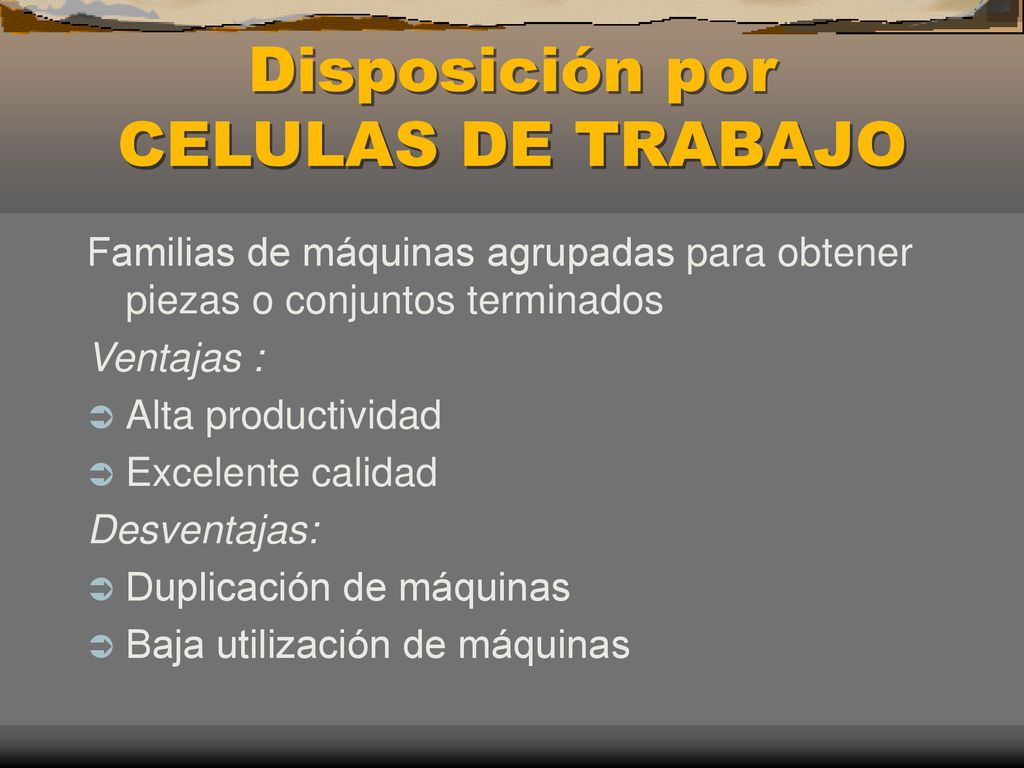

30 Disposición por CELULAS DE TRABAJO
Familias de máquinas agrupadas para obtener piezas o conjuntos terminados Ventajas : Alta productividad Excelente calidad Desventajas: Duplicación de máquinas Baja utilización de máquinas

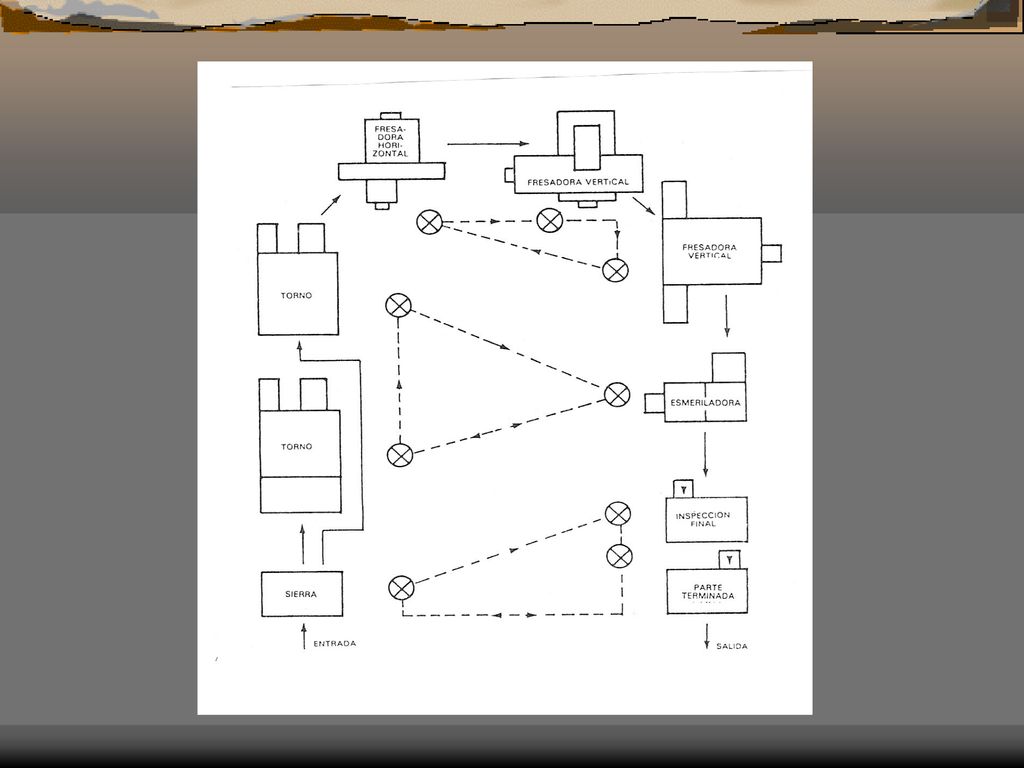

31

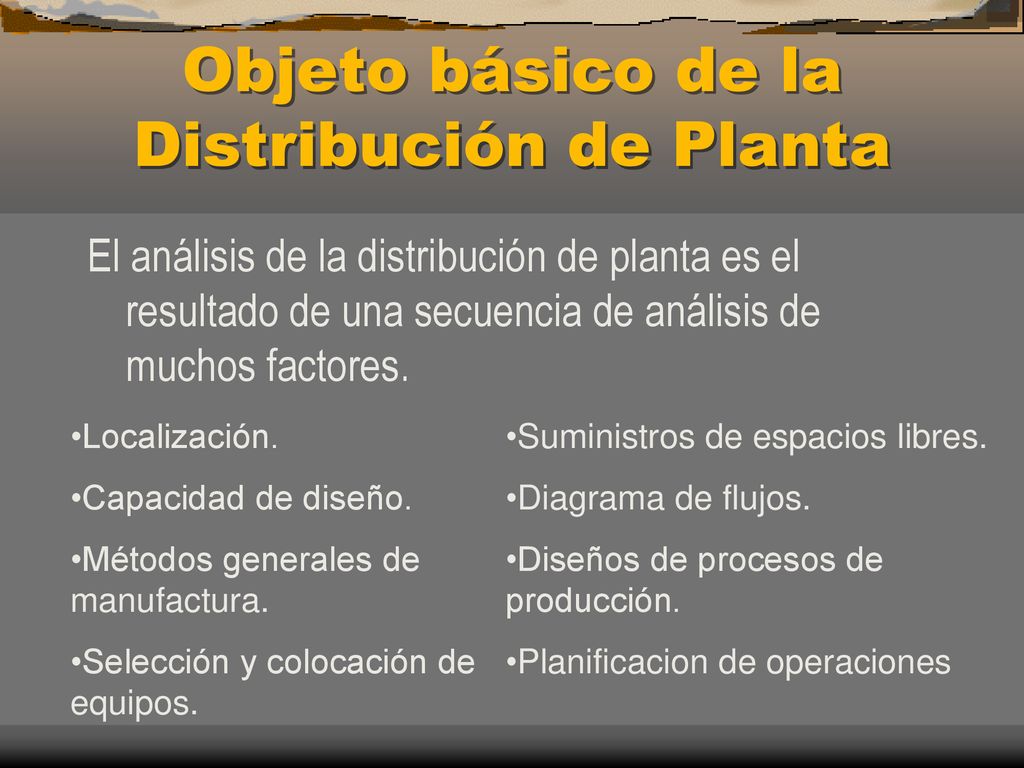

32 Objeto básico de la Distribución de Planta
El análisis de la distribución de planta es el resultado de una secuencia de análisis de muchos factores. Localización. Capacidad de diseño. Métodos generales de manufactura. Selección y colocación de equipos. Suministros de espacios libres. Diagrama de flujos. Diseños de procesos de producción. Planificacion de operaciones

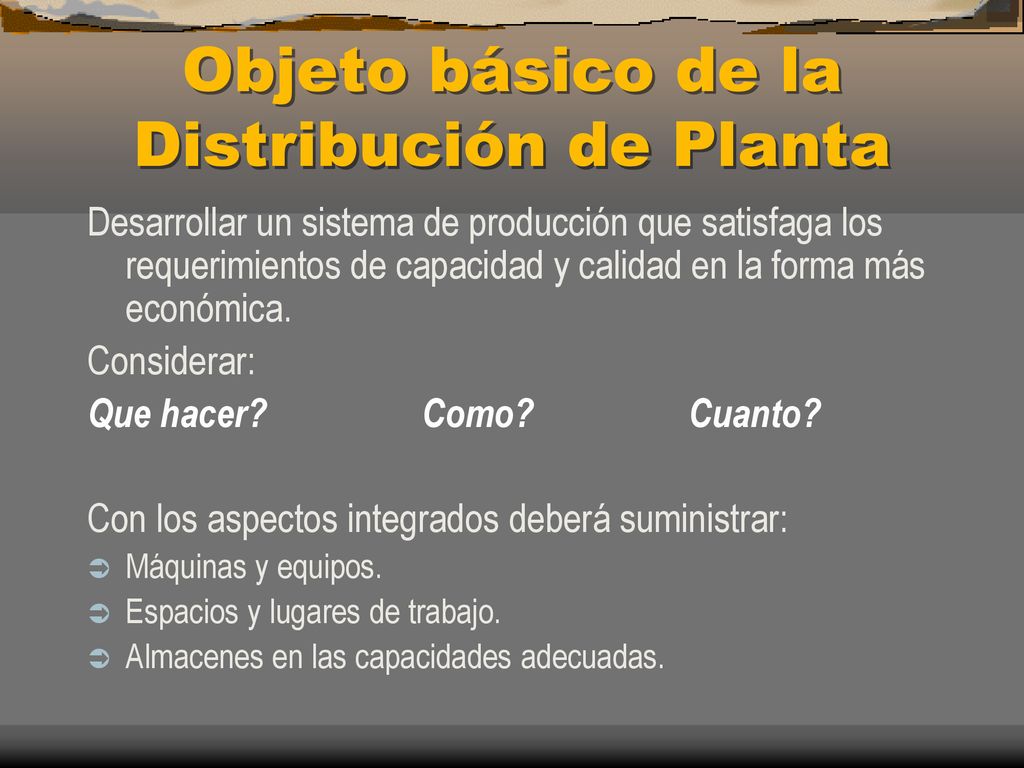

33 Objeto básico de la Distribución de Planta
Desarrollar un sistema de producción que satisfaga los requerimientos de capacidad y calidad en la forma más económica. Considerar: Que hacer? Como? Cuanto? Con los aspectos integrados deberá suministrar: Máquinas y equipos. Espacios y lugares de trabajo. Almacenes en las capacidades adecuadas.

34 Objeto básico de la Distribución de Planta
Este análisis permitirá establecer: Programas de producción adecuados. Método de manejo de materiales. Servicios auxiliares para producción y personal.

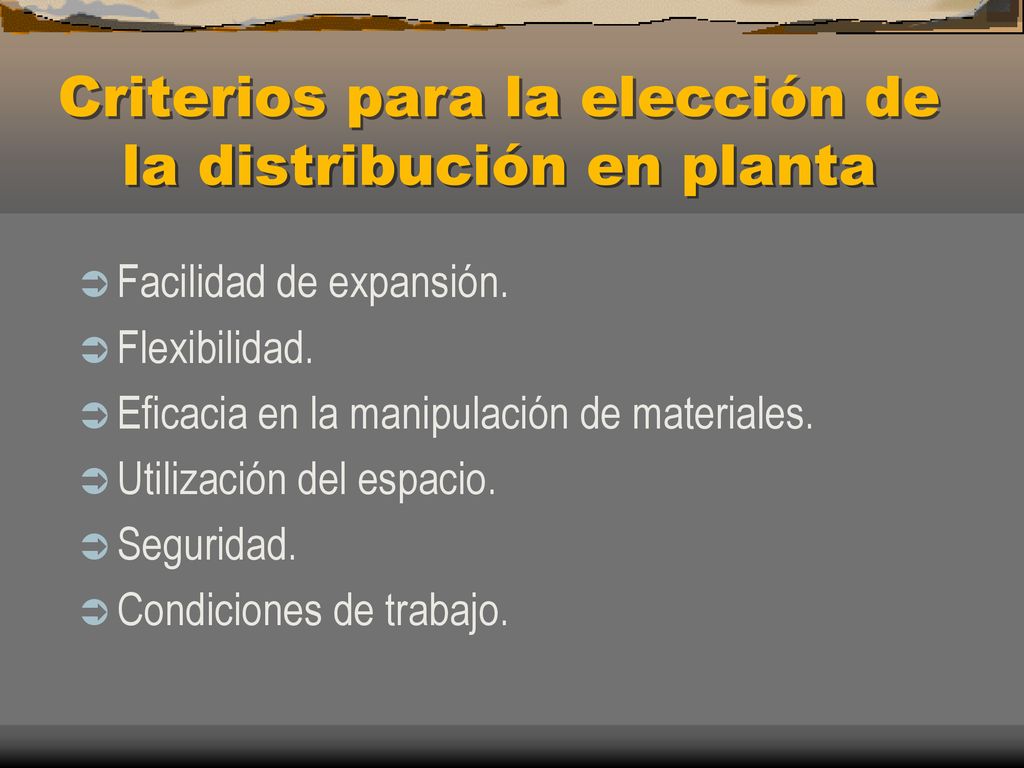

35 Criterios para la elección de la distribución en planta
Facilidad de expansión. Flexibilidad. Eficacia en la manipulación de materiales. Utilización del espacio. Seguridad. Condiciones de trabajo.

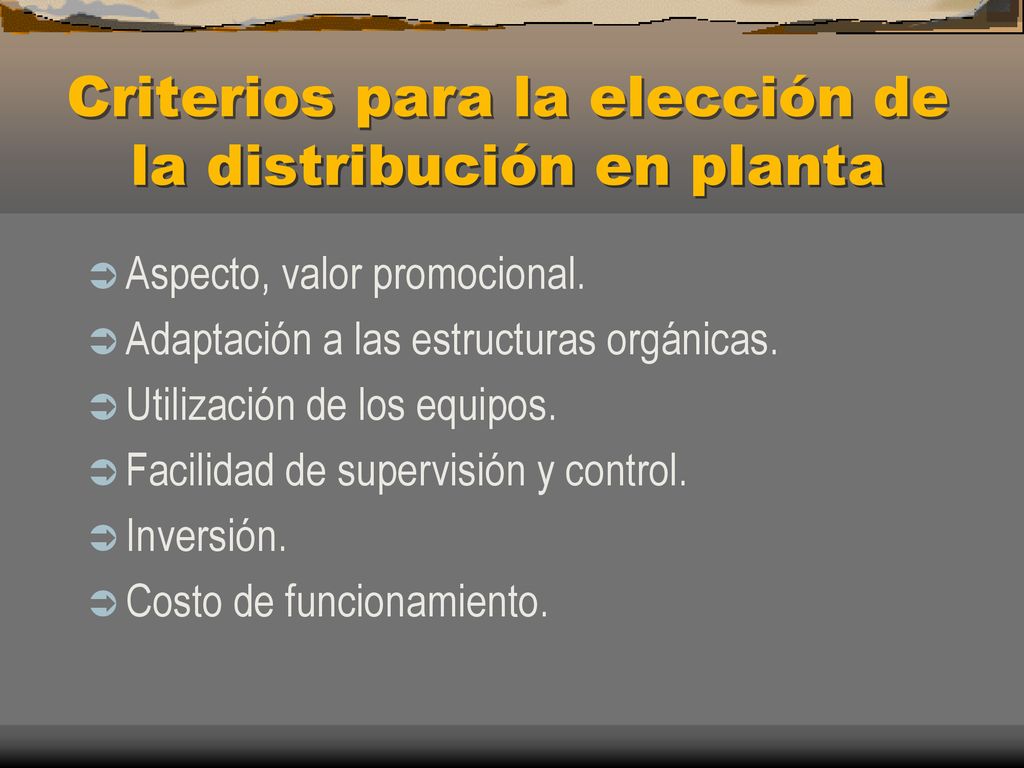

36 Criterios para la elección de la distribución en planta
Aspecto, valor promocional. Adaptación a las estructuras orgánicas. Utilización de los equipos. Facilidad de supervisión y control. Inversión. Costo de funcionamiento.

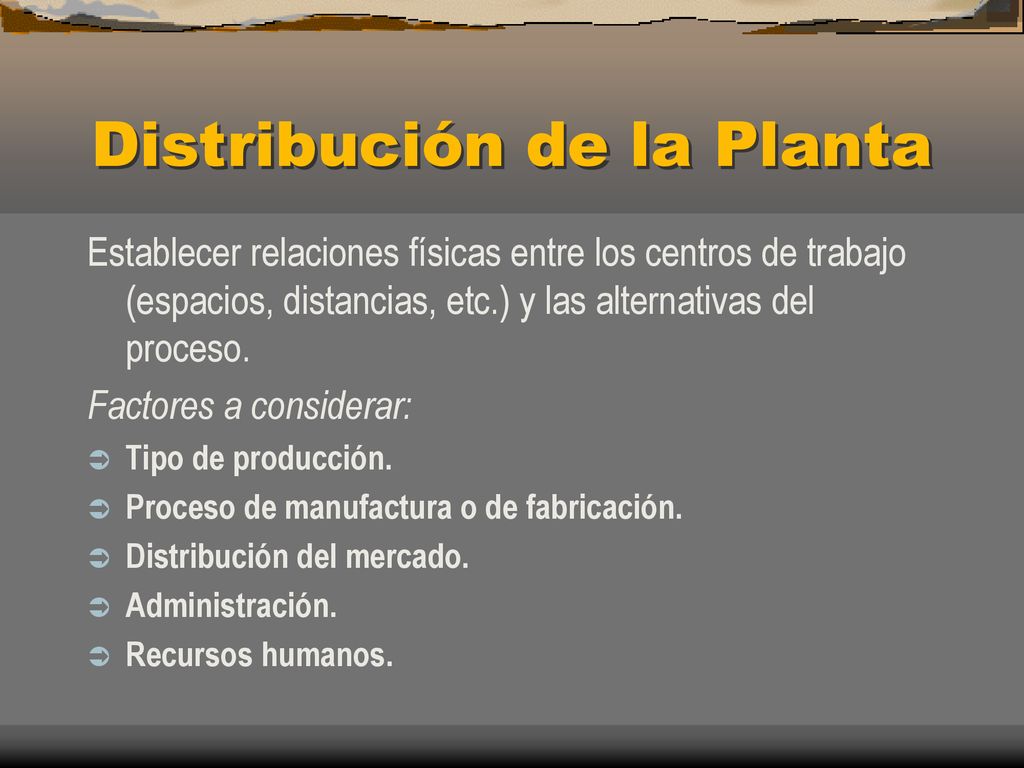

37 Distribución de la Planta
Establecer relaciones físicas entre los centros de trabajo (espacios, distancias, etc.) y las alternativas del proceso. Factores a considerar: Tipo de producción. Proceso de manufactura o de fabricación. Distribución del mercado. Administración. Recursos humanos.

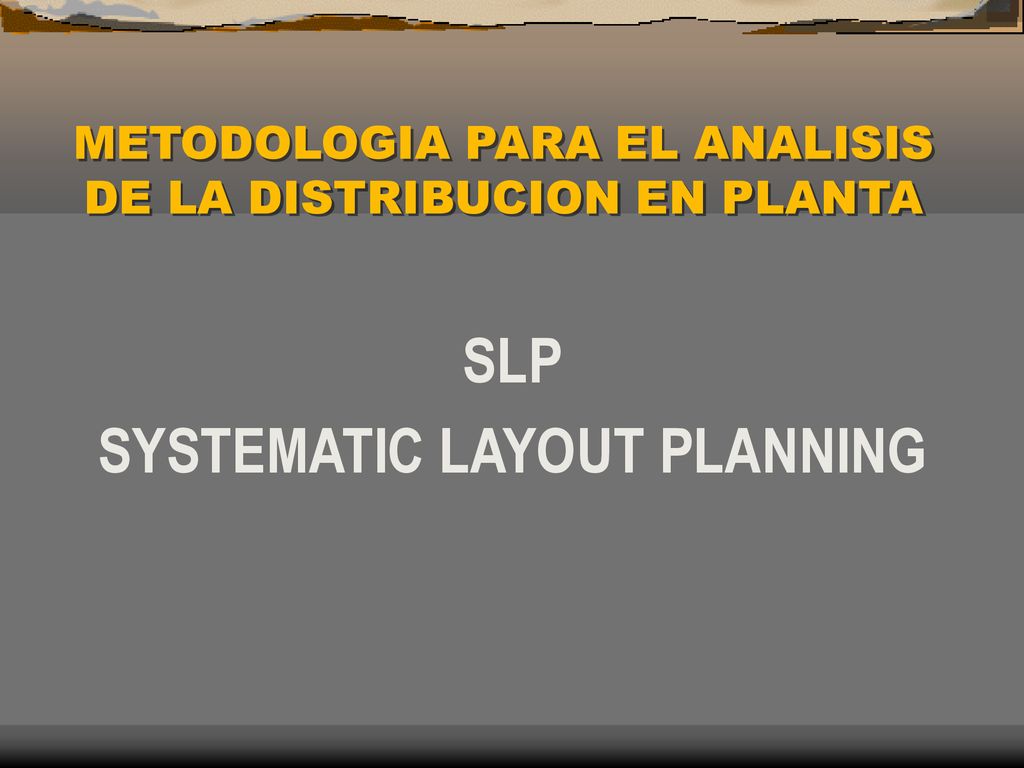

38 METODOLOGIA PARA EL ANALISIS DE LA DISTRIBUCION EN PLANTA
SLP SYSTEMATIC LAYOUT PLANNING

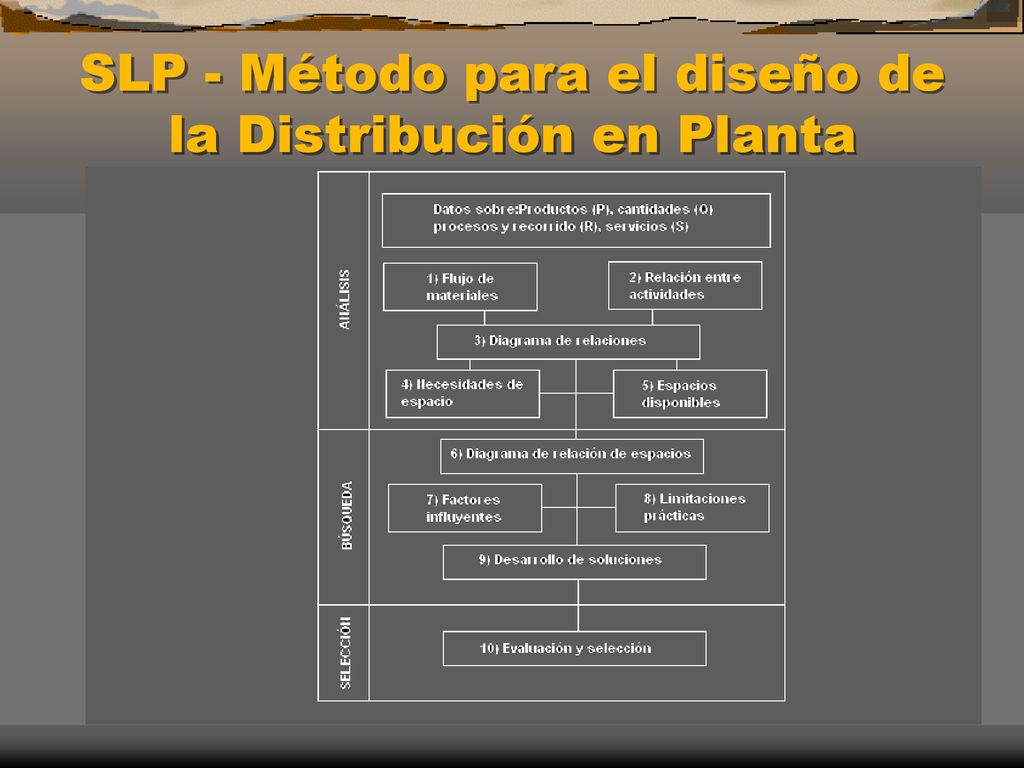

39 SLP - Método para el diseño de la Distribución en Planta

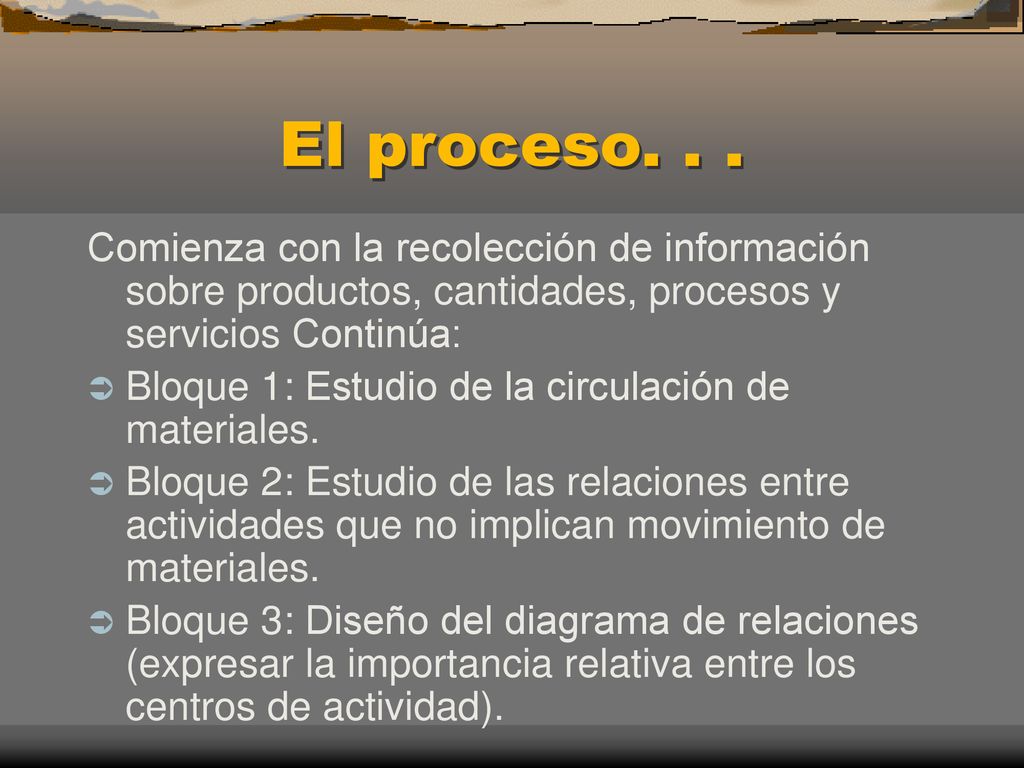

40 El proceso. . . Comienza con la recolección de información sobre productos, cantidades, procesos y servicios Continúa: Bloque 1: Estudio de la circulación de materiales. Bloque 2: Estudio de las relaciones entre actividades que no implican movimiento de materiales. Bloque 3: Diseño del diagrama de relaciones (expresar la importancia relativa entre los centros de actividad).

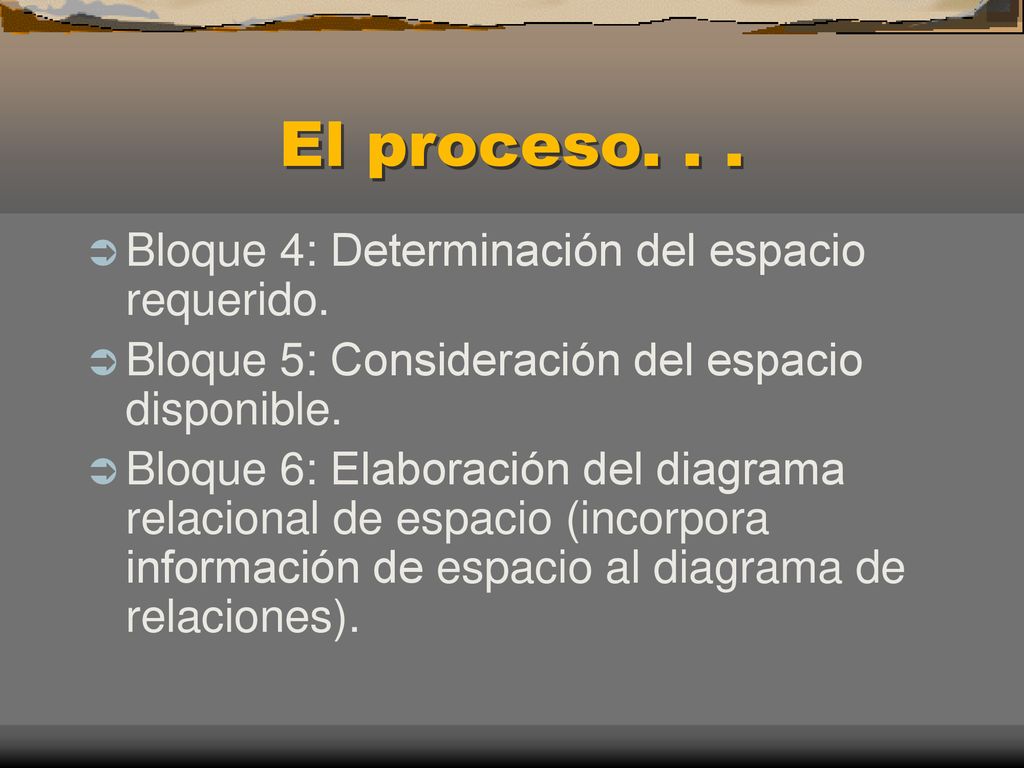

41 El proceso. . . Bloque 4: Determinación del espacio requerido.
Bloque 5: Consideración del espacio disponible. Bloque 6: Elaboración del diagrama relacional de espacio (incorpora información de espacio al diagrama de relaciones).

42 El proceso. . . Bloque 7: consideración de factores influyentes.
Bloque 8: Consideración de las limitaciones Prácticas. Bloque 9: Diseño de distintas alternativas de distribución de planta. Bloque 10: Selección de una distribución.

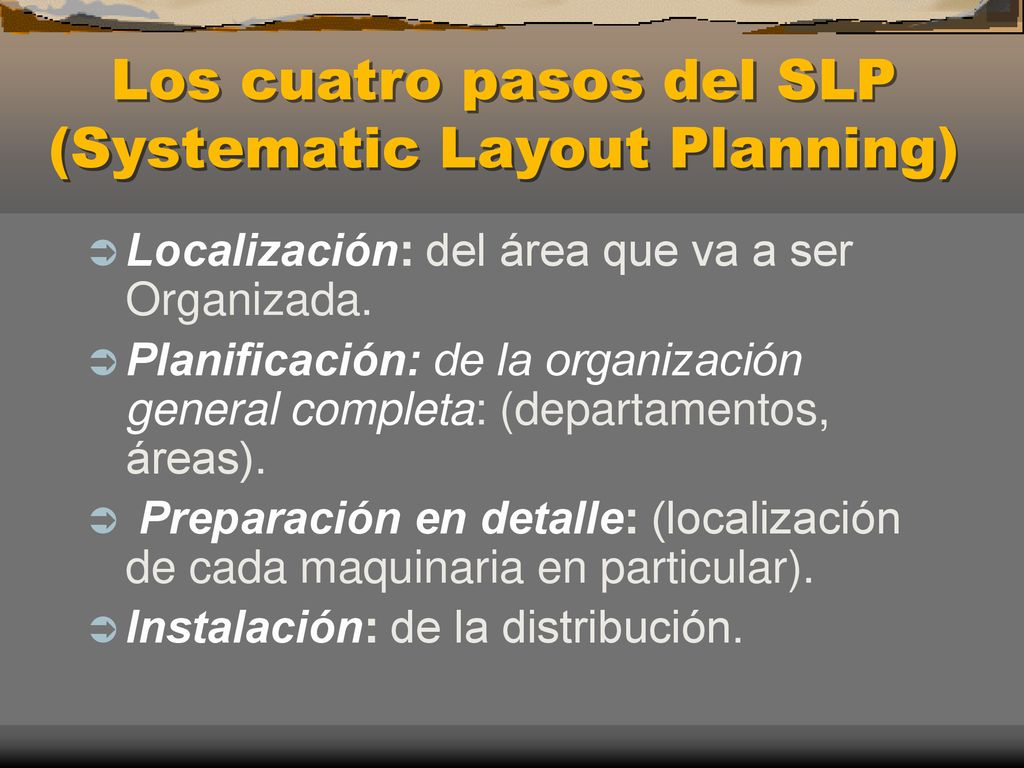

43 Los cuatro pasos del SLP (Systematic Layout Planning)
Localización: del área que va a ser Organizada. Planificación: de la organización general completa: (departamentos, áreas). Preparación en detalle: (localización de cada maquinaria en particular). Instalación: de la distribución.

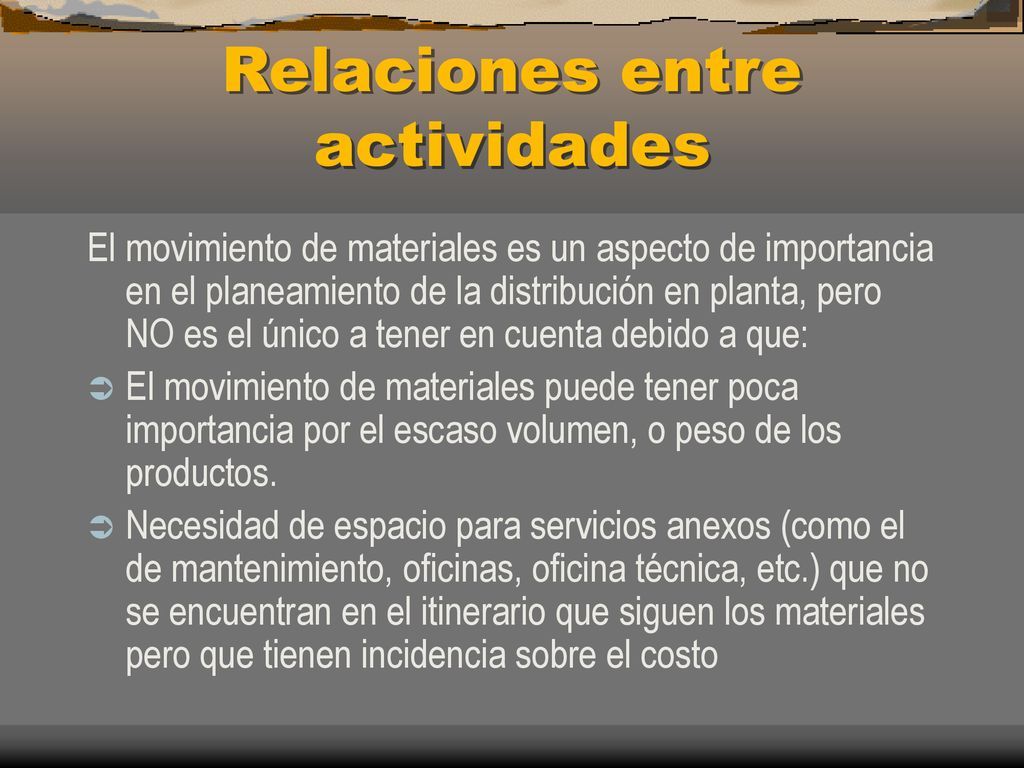

44 Relaciones entre actividades
El movimiento de materiales es un aspecto de importancia en el planeamiento de la distribución en planta, pero NO es el único a tener en cuenta debido a que: El movimiento de materiales puede tener poca importancia por el escaso volumen, o peso de los productos. Necesidad de espacio para servicios anexos (como el de mantenimiento, oficinas, oficina técnica, etc.) que no se encuentran en el itinerario que siguen los materiales pero que tienen incidencia sobre el costo

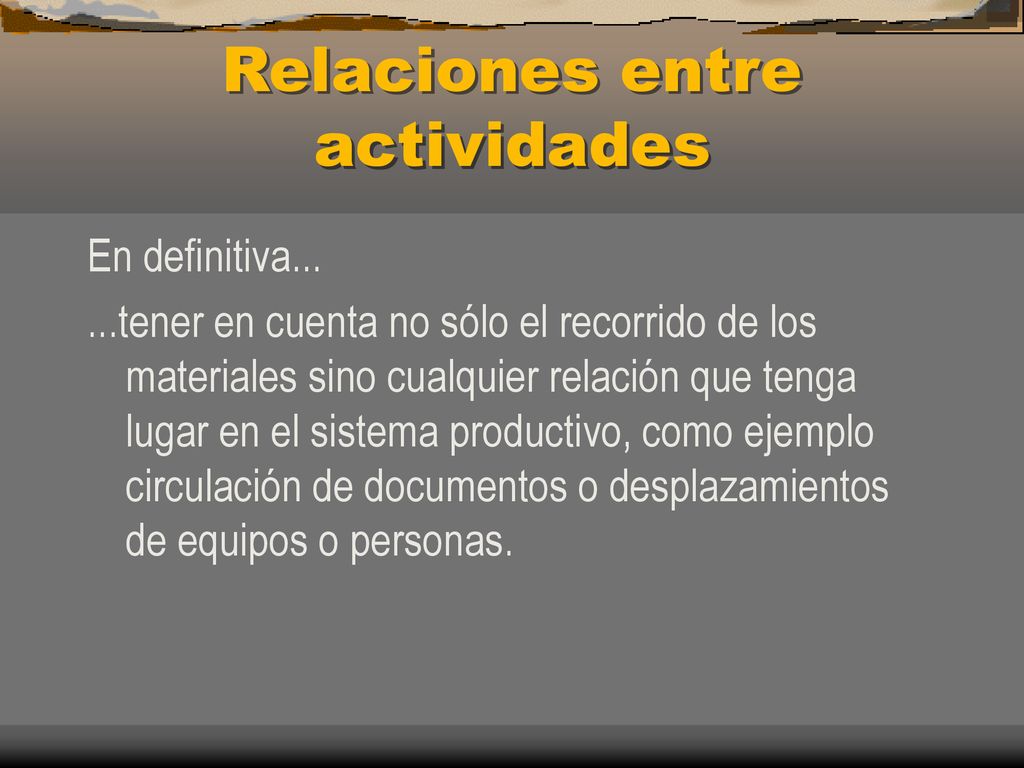

45 Relaciones entre actividades
En definitiva... ...tener en cuenta no sólo el recorrido de los materiales sino cualquier relación que tenga lugar en el sistema productivo, como ejemplo circulación de documentos o desplazamientos de equipos o personas.

46 Relaciones entre actividades
El problema. . . . . . en muchas ocasiones los movimientos de materiales y las relaciones no son mensurables No es posible cuantificar las relaciones. Una solución tabla de soluciones

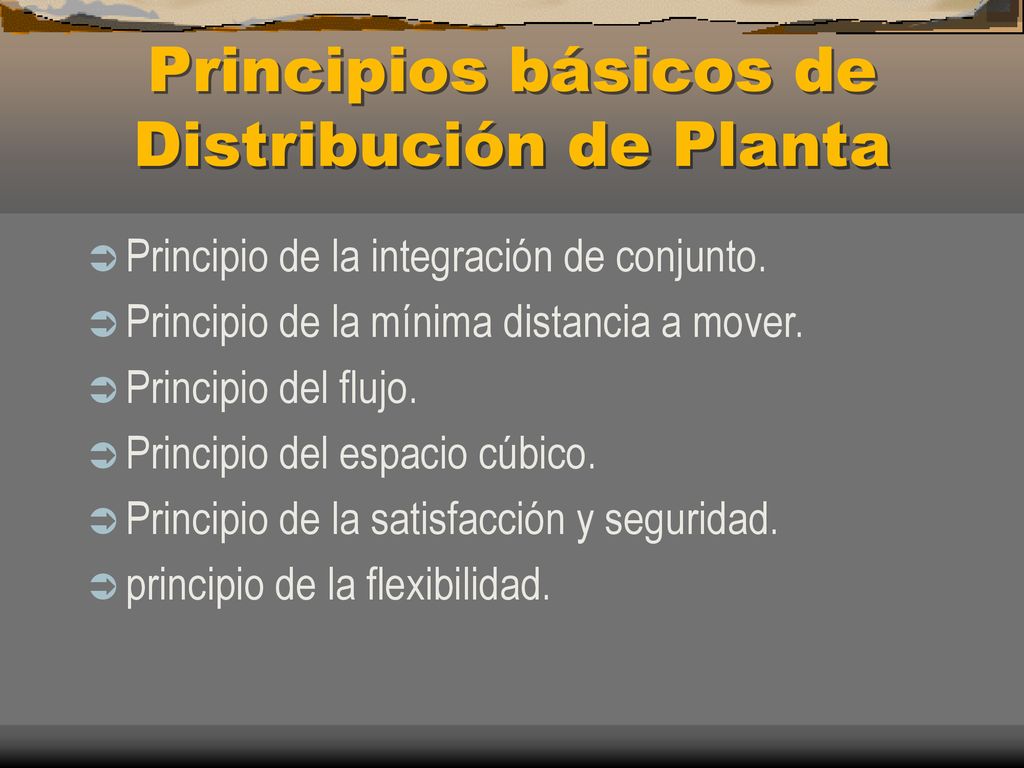

47 Principios básicos de Distribución de Planta
Principio de la integración de conjunto. Principio de la mínima distancia a mover. Principio del flujo. Principio del espacio cúbico. Principio de la satisfacción y seguridad. principio de la flexibilidad.

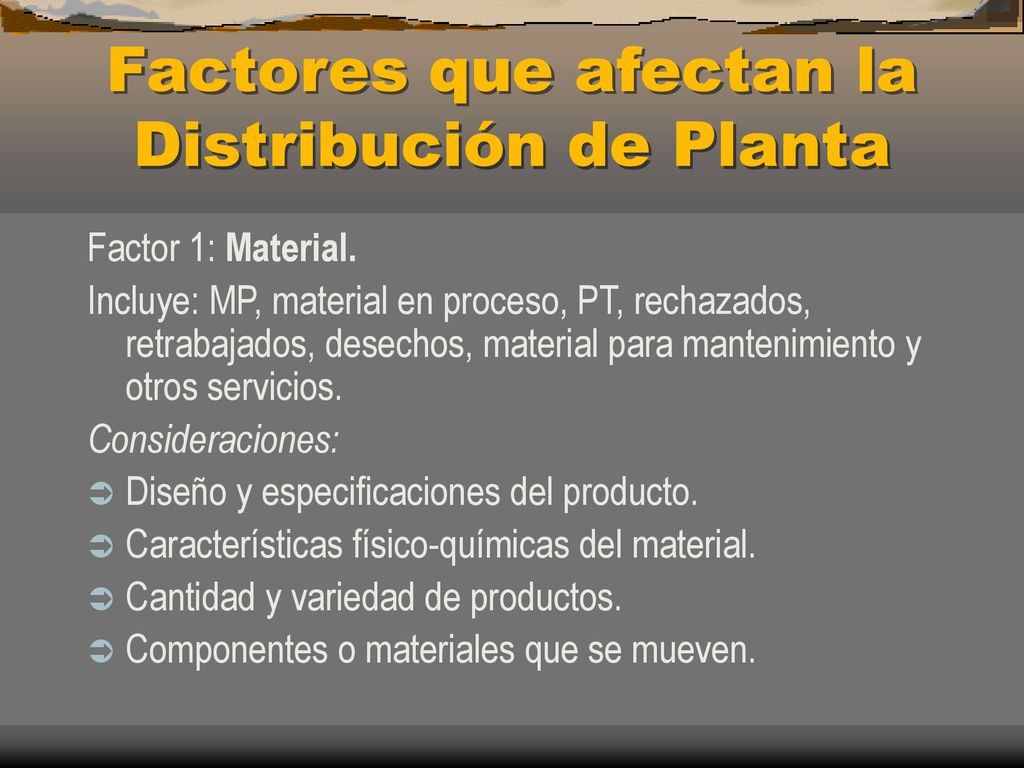

48 Factores que afectan la Distribución de Planta
Factor 1: Material. Incluye: MP, material en proceso, PT, rechazados, retrabajados, desechos, material para mantenimiento y otros servicios. Consideraciones: Diseño y especificaciones del producto. Características físico-químicas del material. Cantidad y variedad de productos. Componentes o materiales que se mueven.

49 Factores que afectan la Distribución de Planta
Factor 2: Maquinarias. Incluye: máquinas de producción, equipos de proceso, uniones especiales, herramientas, controles, maquinaria para mantenimiento. Consideraciones: Proceso o método. Maquinaria, herramientas o equipos. Uso de la maquinaria. Requerimiento de maquinaria y proceso.

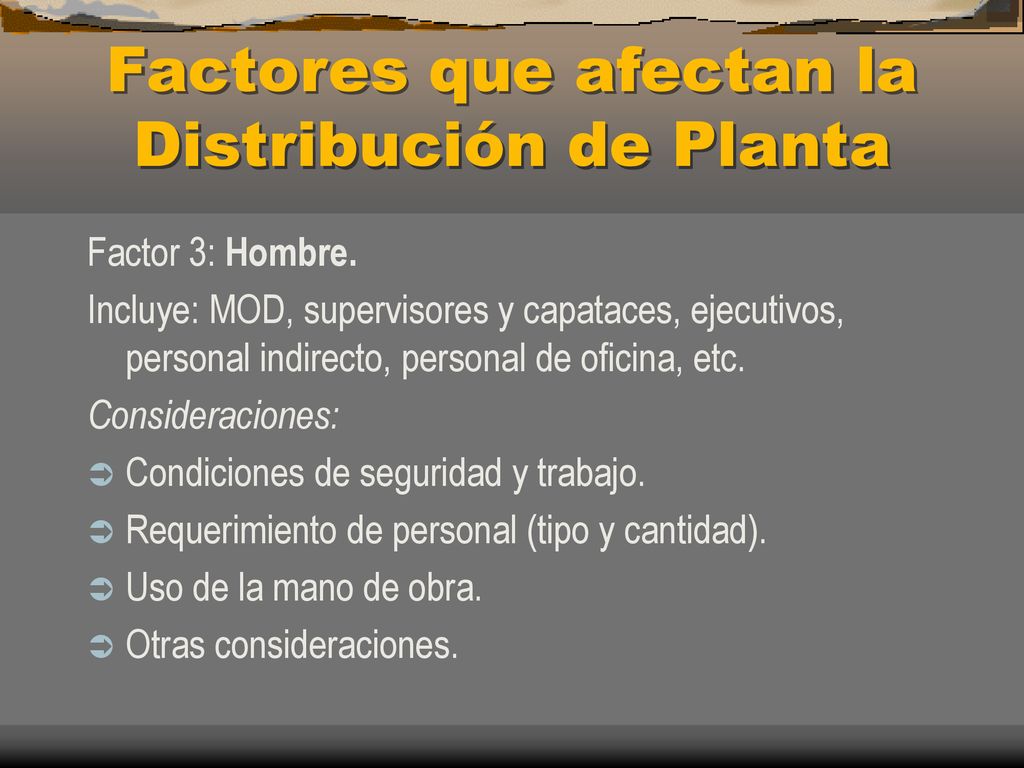

50 Factores que afectan la Distribución de Planta
Factor 3: Hombre. Incluye: MOD, supervisores y capataces, ejecutivos, personal indirecto, personal de oficina, etc. Consideraciones: Condiciones de seguridad y trabajo. Requerimiento de personal (tipo y cantidad). Uso de la mano de obra. Otras consideraciones.

51 Factores que afectan la Distribución de Planta
Factor 4: Movimiento. Incluye: movimiento de materiales, mano de obra, maquinarias. Consideraciones: Modelo de flujo. Análisis y reducción del movimiento innecesario. Manejo combinado. Espacio para movimientos. Equipo de manejo de materiales.

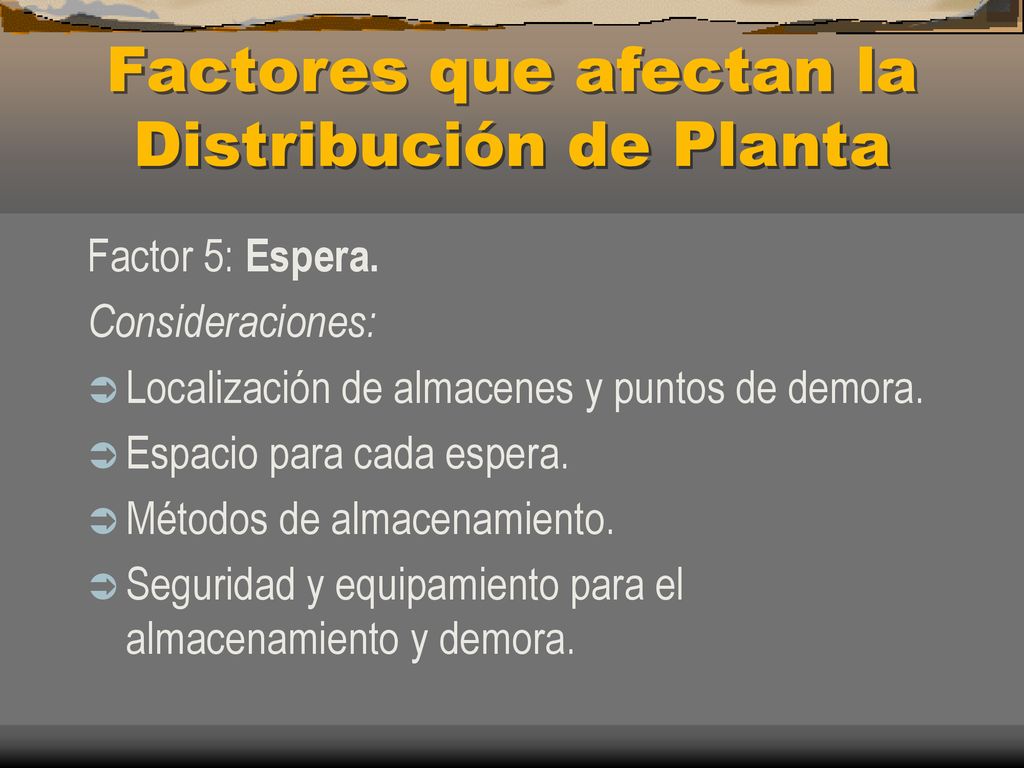

52 Factores que afectan la Distribución de Planta
Factor 5: Espera. Consideraciones: Localización de almacenes y puntos de demora. Espacio para cada espera. Métodos de almacenamiento. Seguridad y equipamiento para el almacenamiento y demora.

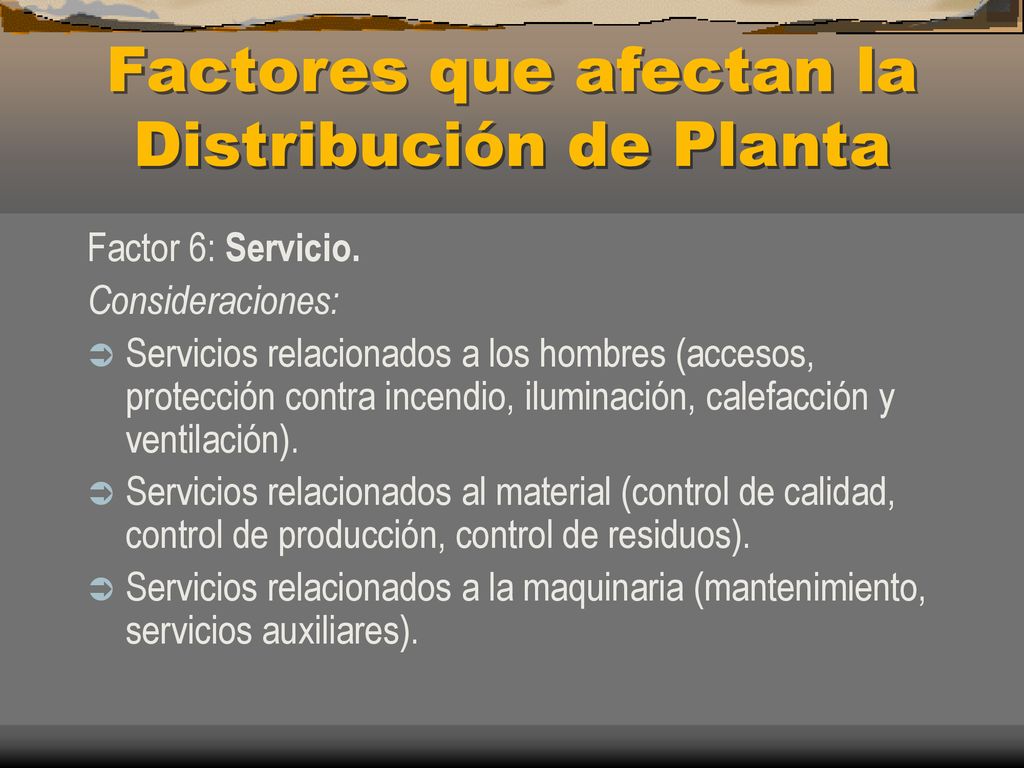

53 Factores que afectan la Distribución de Planta
Factor 6: Servicio. Consideraciones: Servicios relacionados a los hombres (accesos, protección contra incendio, iluminación, calefacción y ventilación). Servicios relacionados al material (control de calidad, control de producción, control de residuos). Servicios relacionados a la maquinaria (mantenimiento, servicios auxiliares).

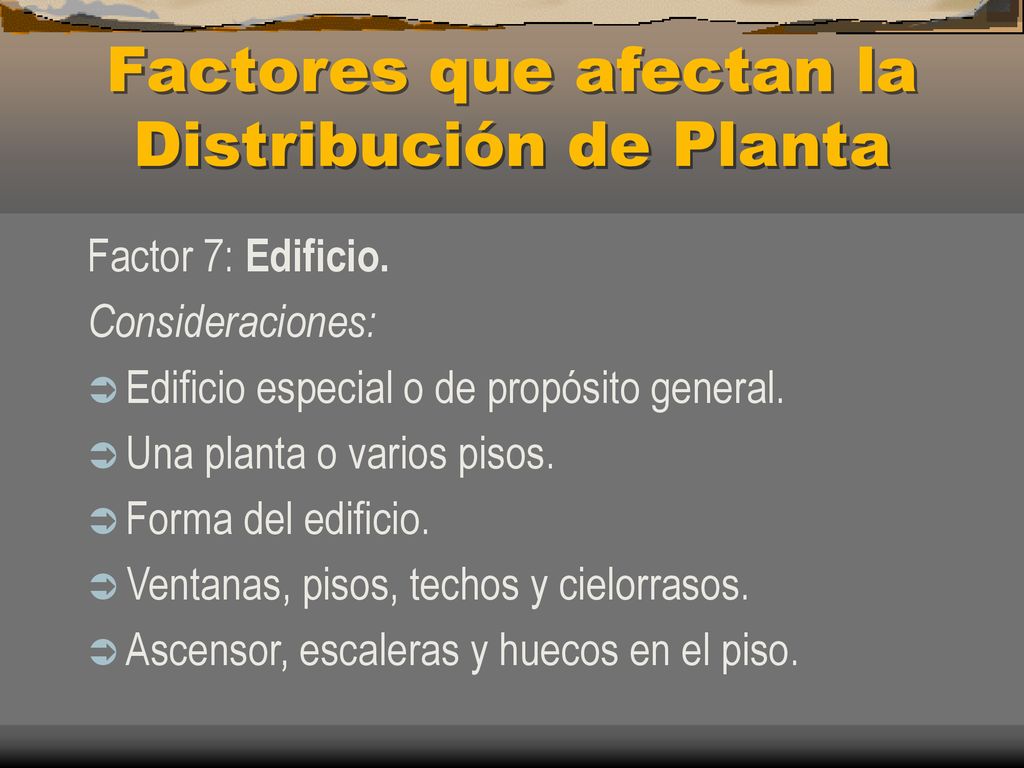

54 Factores que afectan la Distribución de Planta
Factor 7: Edificio. Consideraciones: Edificio especial o de propósito general. Una planta o varios pisos. Forma del edificio. Ventanas, pisos, techos y cielorrasos. Ascensor, escaleras y huecos en el piso.

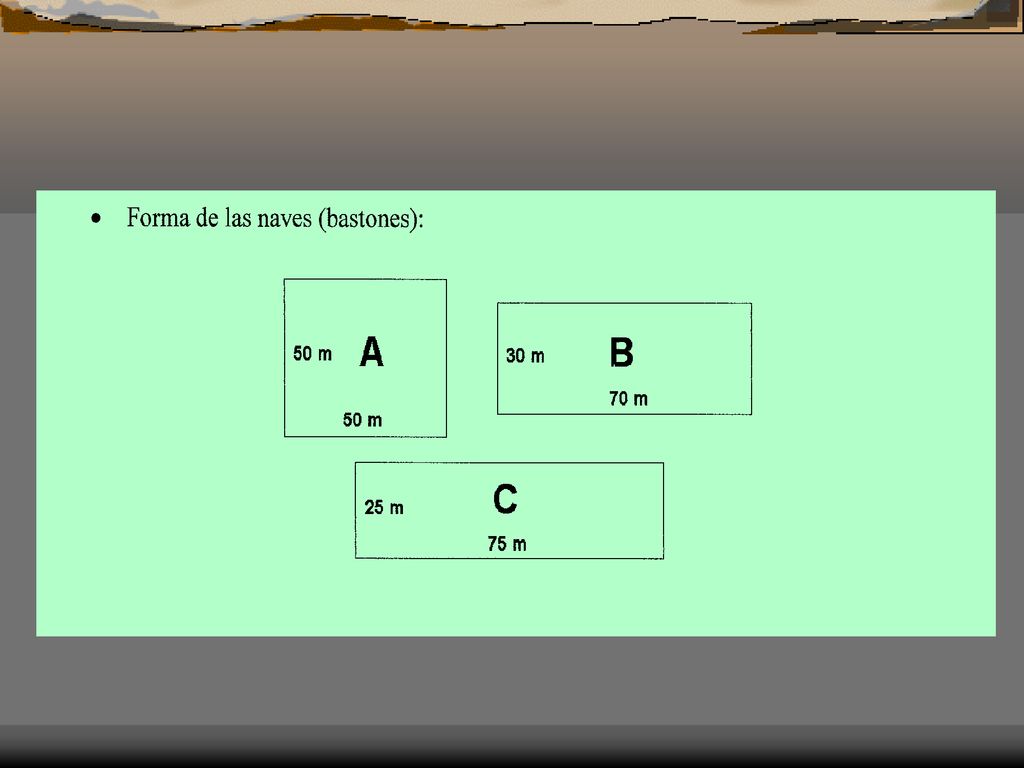

55

56 Factores que afectan la Distribución de Planta

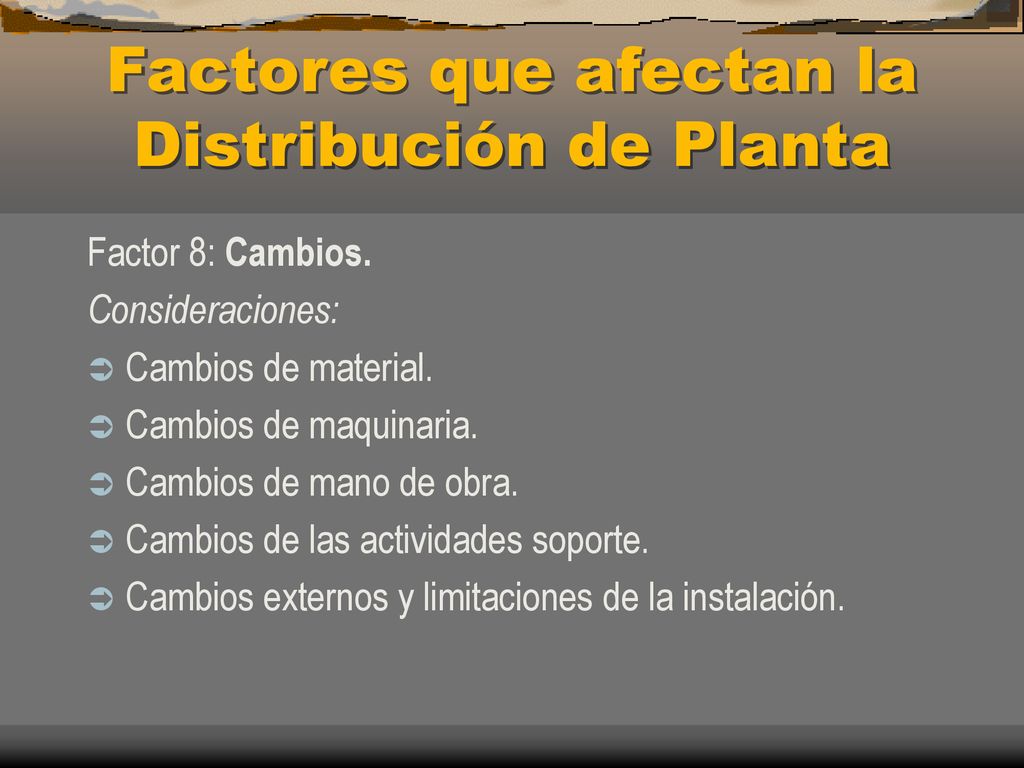

Factor 8: Cambios. Consideraciones: Cambios de material. Cambios de maquinaria. Cambios de mano de obra. Cambios de las actividades soporte. Cambios externos y limitaciones de la instalación.

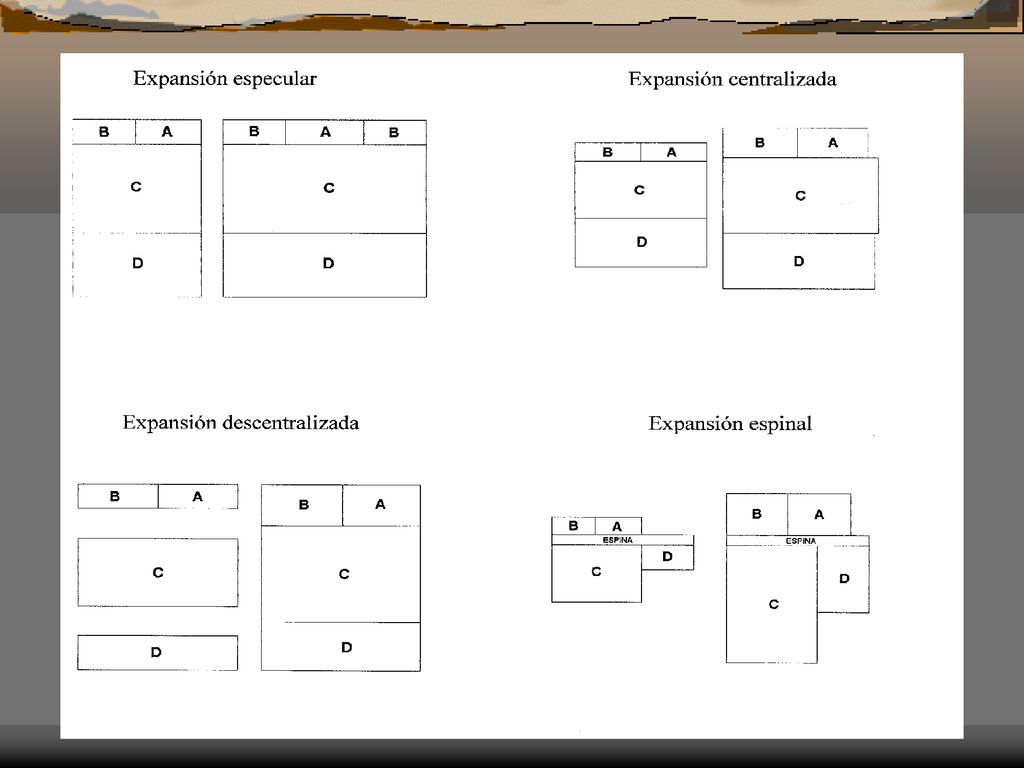

57
