1 Ventilación y evacuación de humos lI

2 Objetivo “ EL SABER HACER…” Utilizar la técnica de la ventilación de forma eficaz y segura, en les tareas tanto de extinción como de evacuación de los humos de zonas afectadas por los gases de un incendio (humos...) u otras substancies toxicas o peligrosas. La ventilación operacional lI

3 Sumario I : La ventilación II : El reconocimientoII : E III : Procedimento operativo de la ventilaciónIII : P IV : Procedimientos operativosIV : P V : Descripción de funcionesV : D La ventilación operacional

4 La ventilación PRINCIPIOS Natural Forzada METODOS Horizontal Vertical TECNICAS por Depresión por Press Posit. TACTICAS Defensiva Ofensiva Mixta

5 Siempre dos oberturas “ENTRADA-SALIDA”, Valorar la dirección del viento dominante, Crear el exutorio de salida antes de iniciar la ventilación, « PELIGRO de BACKDRAFT en caso contrario ». Valorar la posición del foco primario del incendio antes de iniciar una táctica de Ventilación Ofensiva, Importante la comunicación - coordinación entre los diferentes equipos. Los elementos indispensables La ventilación

6 –El foco primario del incendio –El foco primario del incendio, posición yla posición y la magnitud del incendio. movimientos del aire – los movimientos del aire, entrada de aire y salida de los humosLa entrada de aire y la salida de los humos de la combustión tiraje naturalel tiraje natural riesgo de propagación –el riesgo de propagación, vertical/horizontal distribución de los locales y el trayecto de los humosLa distribución de los locales y el trayecto de los humos salvamentosmedidas de seguridad –los salvamentos y medidas de seguridad. La ventilación y el reconocimiento Los puntos a valorar

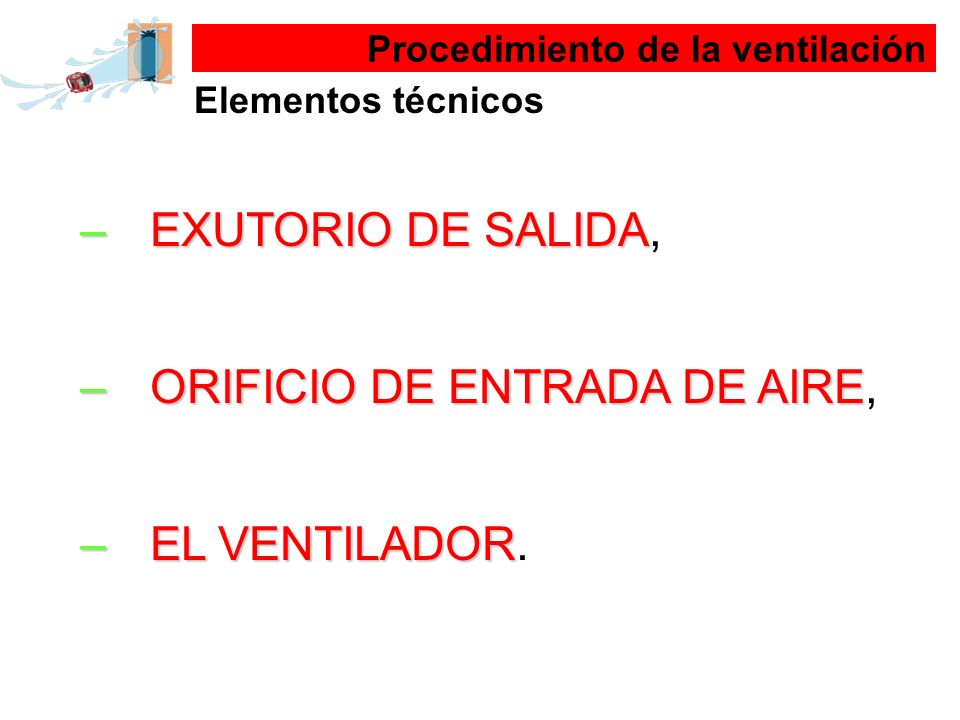

7 –EXUTORIO DE SALIDA –EXUTORIO DE SALIDA, –ORIFICIO DE ENTRADA DE AIRE –ORIFICIO DE ENTRADA DE AIRE, –EL VENTILADOR –EL VENTILADOR. Procedimiento de la ventilación Elementos técnicos

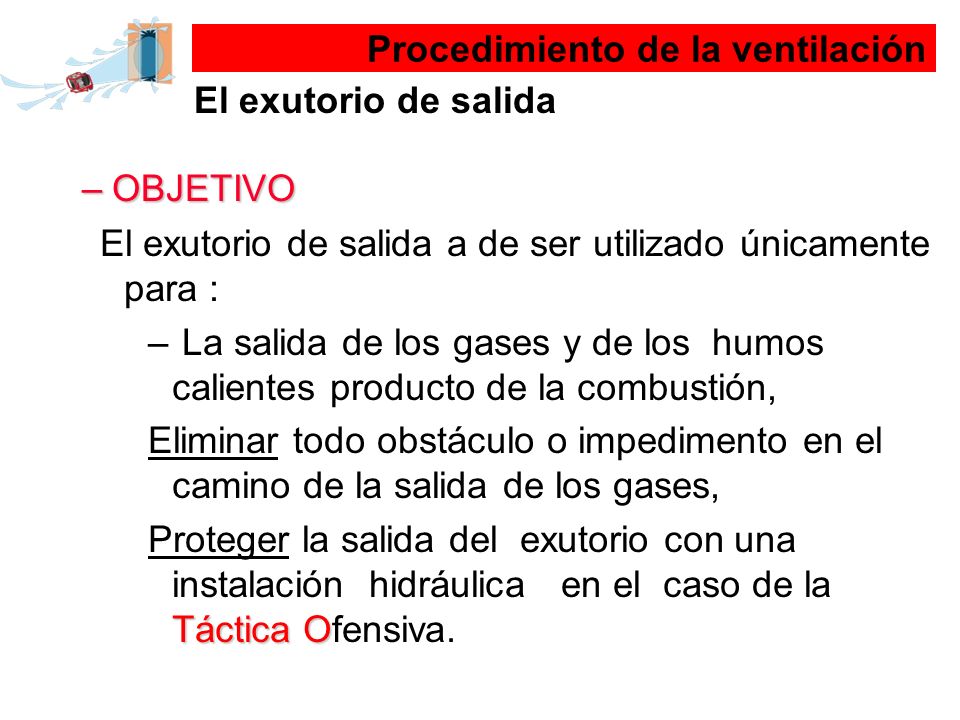

8 –OBJETIVO El exutorio de salida a de ser utilizado únicamente para : – La salida de los gases y de los humos calientes producto de la combustión, Eliminar todo obstáculo o impedimento en el camino de la salida de los gases, TácticaO Proteger la salida del exutorio con una instalación hidráulica en el caso de la Táctica Ofensiva. Procedimiento de la ventilación El exutorio de salida

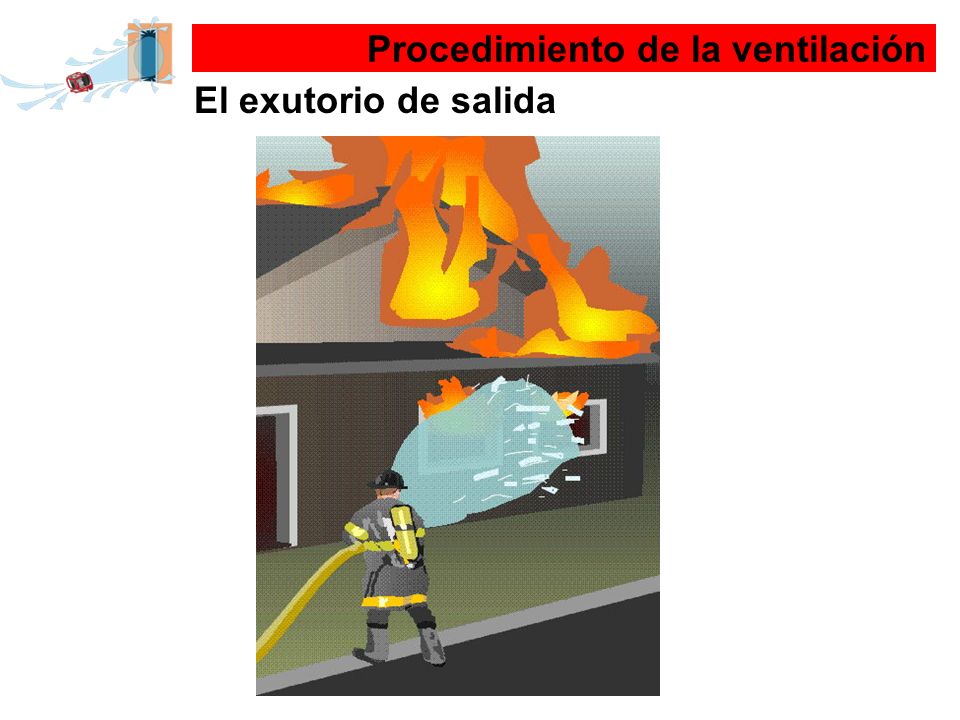

9 Procedimiento de la ventilación El exutorio de salida

10 –POSICIÓN : El exutorio de salida seguramente se ha efectuado “espontáneamente” por el desarrollo del incendio antes de la llegada de los bomberos. Asegurarse que desemboca directamente en el exterior del edificio por : –La evacuación de los gases y humos calientes :...por el riesgo de propagación, TácticaO –En caso de Táctica Ofensiva, siempre proteger el exutorio con una instalación hidráulica Procedimiento de la ventilación El exutorio de salida

11 Procedimiento de la ventilación El exutorio de salida

12 –DIMENSIONES La superficie de salida tiene que ser como mínimo igual al orificio de entrada de aire. Es conveniente que su posición se encuentre lo mas elevada posible del local o de la escalera del inmueble siniestrado para aumentar su eficacia. Procedimiento de la ventilación El exutorio de salida

13 –OBJETIVO !!! El orificio de entrada pude ser utilizado para otros usos : –Entrada del personal interviniente, –Por contra, todo obstáculo impedirá una buena penetración del flujo de aire, –Todo el personal tiene que intentar respetar esta zona. Normalmente la entrada de aire coincide con la salida por donde evacuar al personal afectado...!!!. Procedimiento de la ventilación El orificio de entrada

14 –POSICIÓN El orificio de entrada de aire esta generalmente situado en el nivel de entrada de los bomberos : –Facilita las maniobras destinadas a la ventilación, Procedimiento de la ventilación El orificio de entrada

15 –DIMENSIONES Procedimiento de la ventilación El orificio de entrada La superficie del orificio de entrada de aire tiene que ser igual al exutorio de salida de los gases y humos calientes del incendio.

16 –Los elementos referentes a la efectividad del ventilador son tres : ENERGIASu ENERGIA, EMPLAÇAMENTEl EMPLAÇAMENT, REGLAJES y AJUSTESLos REGLAJES y AJUSTES. Procedimiento de la ventilación El ventilador

17 –ENERGIA El nivel de potència requerida del ventilador, hay que adaptarlo a la relación entre el local del incendio y los gases y humos a desplazar. « MAS POTÈNCIA NO EQUIVALE A MAS EFICÀCIA… » Procedimiento de la ventilación El ventilador

18 EMPLAZAMIENTO – EMPLAZAMIENTO Emplazar el ventilador a una distancia igual a la diagonal de la puerta u orificio de entrada del aire. Para una puerta clásica, tendrá que estar emplazado a 2 metros mas o menos. Fijar la puerta de entrada para evitar su cierre y detener violentamente el proceso de la ventilación. ¡¡¡PELIGRO…!!! Procedimiento de la ventilación El ventilador

19 Para un turbo-ventilador, la distancia de 2 metros de la entrada es ideal para obtener un caudal máximo. Procedimiento de la ventilación El ventilador Avanzar

20 Procedimiento de la ventilación El ventilador 2 m. El caudal de ventilación aumenta por la entrada de aire aprovechando totalmente el cono de ventilación.

21 Si disponemos de diversos ventiladores, los podemos poner en paralélelo si la entrada de aire lo permite. Procedimiento de la ventilación El ventilador

22 Si la entrada de aire no permite la opción en paralelo, podemos ubicarlos en serie. Emplazar el ventilador de mas caudal en primer lugar (respetando la distancia de la diagonal de la puerta). Procedimiento de la ventilación El ventilador

23 La mejor posición del ventilador es la entrada por donde entran los bomberos. Procedimiento de la ventilación El ventilador

24 –Los REGLAJES y AJUSTES Ajustar el ventilador con unos grados de inclinación para favorecer la entrada de aire al recinto y disminuir las turbulencias que se producen con el plano horizontal. Adaptar la velocidad de giro a las necesidades de ventilación. “ mas potència no implica mas efectividad...” Procedimiento de la ventilación El ventilador

25 Si a nuestra llegada no observamos la salida de los humos de forma nítida, clara y continua, hay que extremar las precauciones y VALORAR… : Ventilación OExplosión HumosBackdraft –No utilizar el procedimiento de Ventilación Operacional si el riesgo potencial de Explosión de Humos (Backdraft) existe, Explosión H –Tenemos que ser prudentes al abrir puertas o accesos, se puede producir la Explosión de Humos (Backdraft). Procedimientos de actuación Observaciones

26 Si el humo sale de forma constante por la mayoría de salidas del local : –Tenemos seguramente el exutorio de salida, –Tendremos que encontrar el orificio de entrada, VentilaciónO –Si, es posible el procedimiento de la Ventilación Operacional. Procedimientos de actuación Observaciones

27 Singularidades… Observaciones Si el humo solo sale por la parte superior de la obertura: –Podremos utilizar : El orificio de entrada de aire(por la parte baja), El exutorio de salida (por la parte alta),

28 Singularidades… Observaciones –Cualquier técnica de ventilación requiere de una valoración de le escena minuciosa y precisa para no desencadenar situaciones descontroladas con relación a la evolución del siniestro.

29 Frente a la duda de ventilación si/no : Ventilación Operacional –No utilizaremos el método de la Ventilación Operacional, –Las técnicas convencionales serán nuestra herramienta de trabajo. –Es preferible una ventilación “tradicional” o no ventilar, que una ventilación “dudosa”. Singularidades… Observaciones

30 Informar a todos los bomberos de la situación de la entrada y salida del aire una vez iniciada la ventilación : –Ayudará a los diferentes binomios de trabajo, conociendo el « camino » de los humos y gases calientes y evitar riesgos innecesarios. Singularidades… Observaciones

31 Ventilación OUna vez en marcha la Ventilación Operacional: –Tenemos que controlar las zonas de paso de todo el personal ya que se pueden encontrar en situación de peligro entre « el exutorio y el foco del incendio » Singularidades… Observaciones

32 Recordar que ….. Singularidades… Observaciones

33 Las técnicas de Ventilación Operacional requieren de unas consignas operativas bien definidas. Para que la Ventilación Operacional sea efectiva es necesario definir el rol y la descripción de funciones del personal en les diferentes operaciones técnicas y tácticas « RECORDEMOS QUE SOMOS LO QUE ENTRENAMOS… » Descripción de funciones

34 La ventilación operacional Fin del módulo
