HORMIGÓN CEMENTO: Es un conglomerante formado a partir de una mezcla de caliza y arcilla calcinadas y posteriormente molidas, que tiene la propiedad de.

Presentación del tema: "HORMIGÓN CEMENTO: Es un conglomerante formado a partir de una mezcla de caliza y arcilla calcinadas y posteriormente molidas, que tiene la propiedad de."— Transcripción de la presentación:

1 HORMIGÓN CEMENTO: Es un conglomerante formado a partir de una mezcla de caliza y arcilla calcinadas y posteriormente molidas, que tiene la propiedad de endurecer al contacto con el agua.conglomerantecalizaagua HORMIGÓN: Es un material resultante de la mezcla de agua, arena, grava y cemento y eventualmente algunos aditivos que en proporciones adecuadas tras el fraguado y endurecimiento adquiere resistencia. Tiene la particularidad de que a partir de elemento o materiales sueltos y heterogéneos mezclados, obtenemos un material que luego de transformaciones físico-químicas (fraguado) se convierte en un sólido duradero y resistente a la corrosión, radiación nuclear, T° ( hasta 400°c) y diversos ambientes. El porcentaje de cada material constituyente del hormigón en su volumen y masa total es aproximadamente: -Aglomerante (cemento hidráulico) 8-15% del volumen total - 10-20 % de la masa total -Agregado/Áridos (arena + grava) 60-75% del volumen total - 66-85 % de la masa total -Agua 10-20% del volumen total - 4-9 % de la masa total -Aditivos 0-2% del volumen total - 0-1 % de la masa total -Aire ocluido 1-2% del volumen total - 0% de la masa total

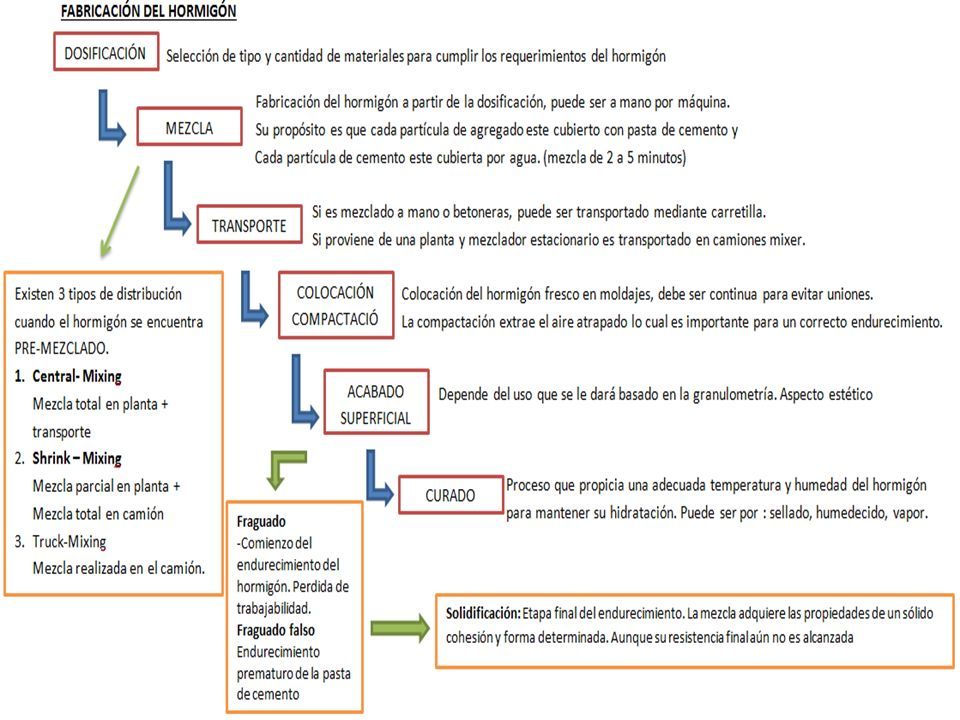

2

3 HORMIGÓN EN ESTADO FRESCO. Es el estado previo al fraguado, cuando aún es Trabajable. Durante este estado el hormigón puede segregarse y exudar en exceso. -Trabajabilidad: Es la facilidad que presenta el hormigón para ser fabricado, transportado, colocado y compactado sin presentar segregación. -Segregación: Es la separación de los componentes del hormigón dejando una mezcla uniforma que dificulta su colocación y compactación terminando en estructuras defectuosas y porosas. Se puede controlar usando granos adecuados, dosis de agua equilibrada, evitar la caída desde gran altura y exceso de vibrado. -Exudación: Tendencia del agua a ascender a la superficie por el asentamiento de las partículas sólidas. Una excesiva exudación puede aumentar la relación agua-cemento creando una capa superficial débil, produce cambios en la porosidad y tendencia al agrietamiento. La exudación se detiene cuanto las partículas sólidas no pueden decantar más y la pasta de cemento se rigidiza. -Relación agua-cemento: Es el parámetro fundamental para la composición del hormigón, es la relación entre la cantidad de agua y al cantidad de cemento a utilizar, la cual es determinante a la hora de definir las características que tendrá el hormigón. Cuando la razón agua/cemento es baja, es decir, cuando se emplea menor cantidad de agua posible se obtiene un hormigón de más resistencia pero poco trabajable. Por el contrario si aumenta la cantidad de agua la mezcla es más fluida y trabajable pero menos resistente.

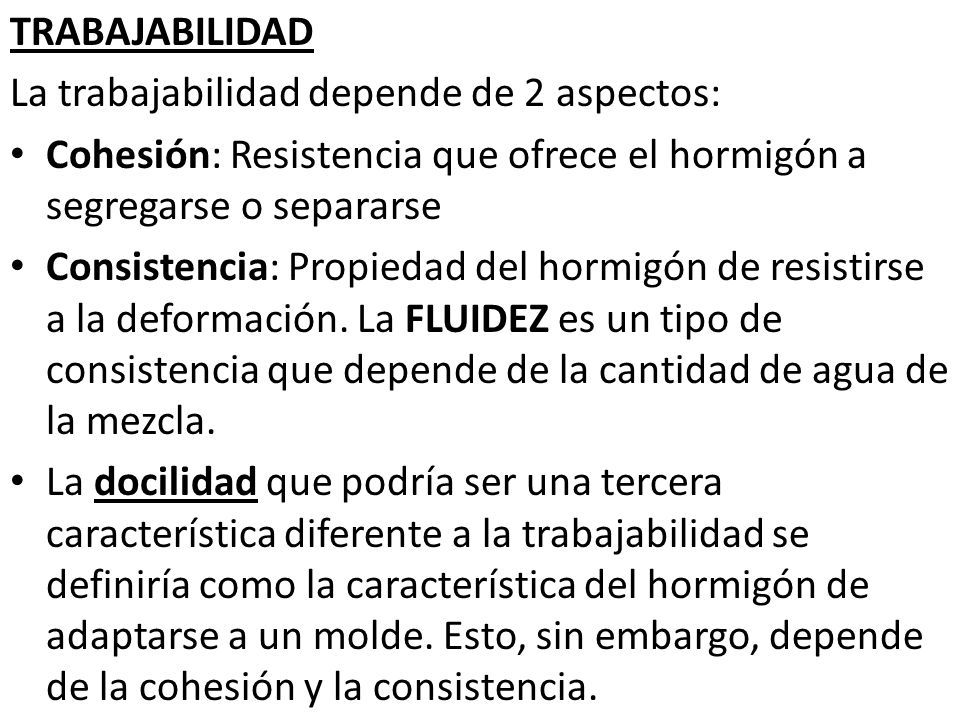

4 TRABAJABILIDAD La trabajabilidad depende de 2 aspectos: Cohesión: Resistencia que ofrece el hormigón a segregarse o separarse Consistencia: Propiedad del hormigón de resistirse a la deformación. La FLUIDEZ es un tipo de consistencia que depende de la cantidad de agua de la mezcla. La docilidad que podría ser una tercera característica diferente a la trabajabilidad se definiría como la característica del hormigón de adaptarse a un molde. Esto, sin embargo, depende de la cohesión y la consistencia.

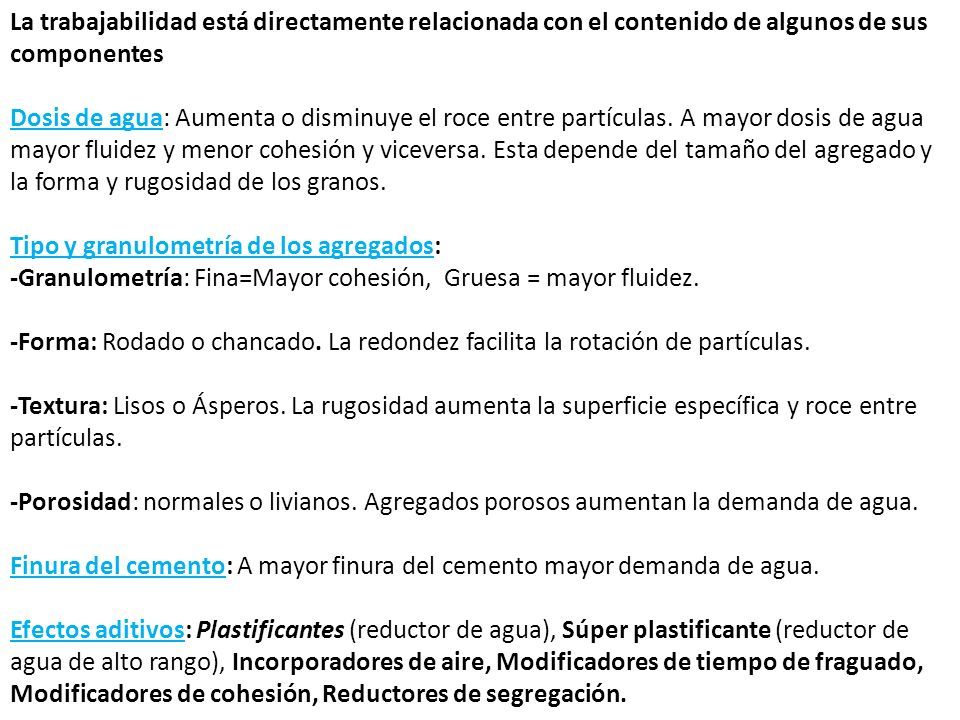

5 La trabajabilidad está directamente relacionada con el contenido de algunos de sus componentes Dosis de agua: Aumenta o disminuye el roce entre partículas. A mayor dosis de agua mayor fluidez y menor cohesión y viceversa. Esta depende del tamaño del agregado y la forma y rugosidad de los granos. Tipo y granulometría de los agregados: -Granulometría: Fina=Mayor cohesión, Gruesa = mayor fluidez. -Forma: Rodado o chancado. La redondez facilita la rotación de partículas. -Textura: Lisos o Ásperos. La rugosidad aumenta la superficie específica y roce entre partículas. -Porosidad: normales o livianos. Agregados porosos aumentan la demanda de agua. Finura del cemento: A mayor finura del cemento mayor demanda de agua. Efectos aditivos: Plastificantes (reductor de agua), Súper plastificante (reductor de agua de alto rango), Incorporadores de aire, Modificadores de tiempo de fraguado, Modificadores de cohesión, Reductores de segregación.

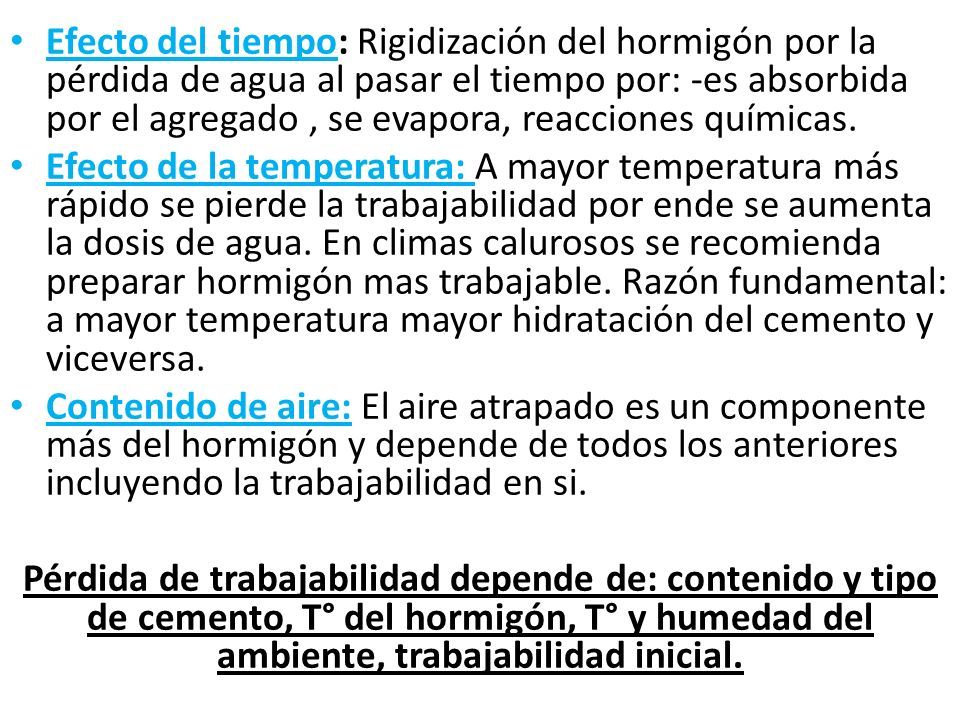

6 Efecto del tiempo: Rigidización del hormigón por la pérdida de agua al pasar el tiempo por: -es absorbida por el agregado, se evapora, reacciones químicas. Efecto de la temperatura: A mayor temperatura más rápido se pierde la trabajabilidad por ende se aumenta la dosis de agua. En climas calurosos se recomienda preparar hormigón mas trabajable. Razón fundamental: a mayor temperatura mayor hidratación del cemento y viceversa. Contenido de aire: El aire atrapado es un componente más del hormigón y depende de todos los anteriores incluyendo la trabajabilidad en si. Pérdida de trabajabilidad depende de: contenido y tipo de cemento, T° del hormigón, T° y humedad del ambiente, trabajabilidad inicial.

7 Ventajas del hormigón -Bi estado, fluido, sólido -Versátil. Se puede modificar -Plasticidad, se le puede dar forma. -No necesita calor -Durable, no se corroe, resistente al fuego, radiación nuclear. -Componentes fáciles de encontrar. -Características adaptables según la naturaleza de la obra.

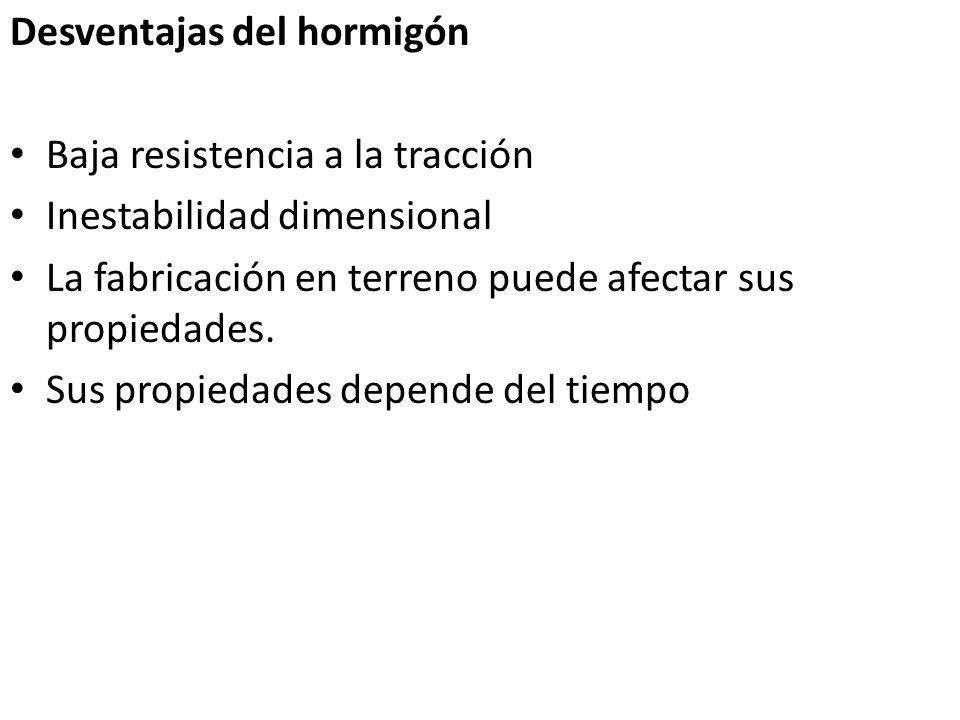

8 Desventajas del hormigón Baja resistencia a la tracción Inestabilidad dimensional La fabricación en terreno puede afectar sus propiedades. Sus propiedades depende del tiempo
