1 ARQUITECTURA DE PC I

2 MEDIOS DE ALMACENAMIENTO

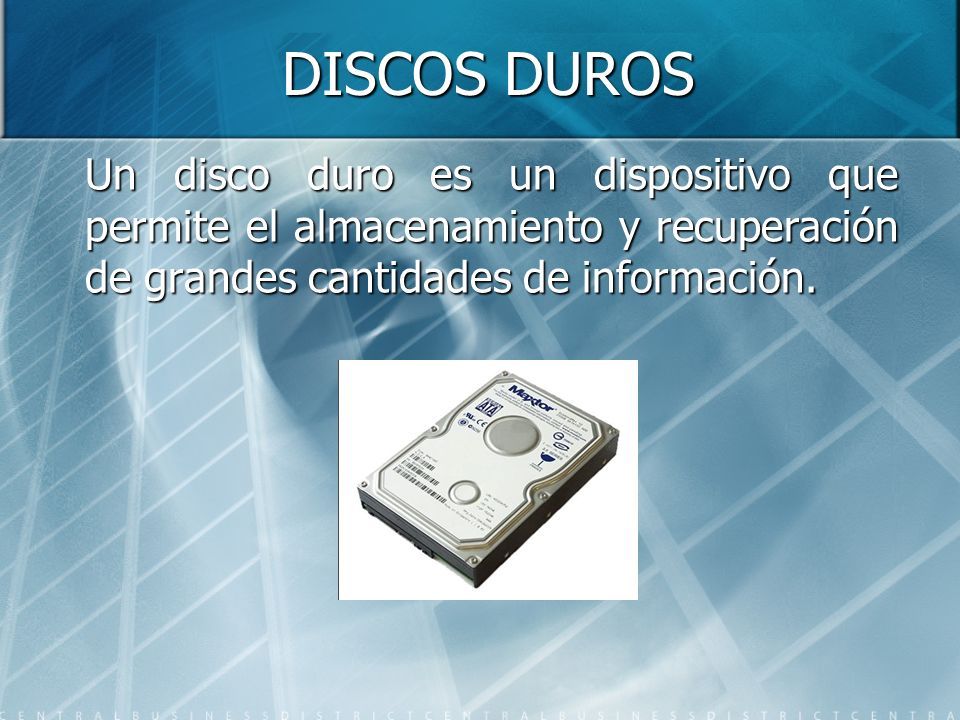

3 DISCOS DUROS Un disco duro es un dispositivo que permite el almacenamiento y recuperación de grandes cantidades de información.

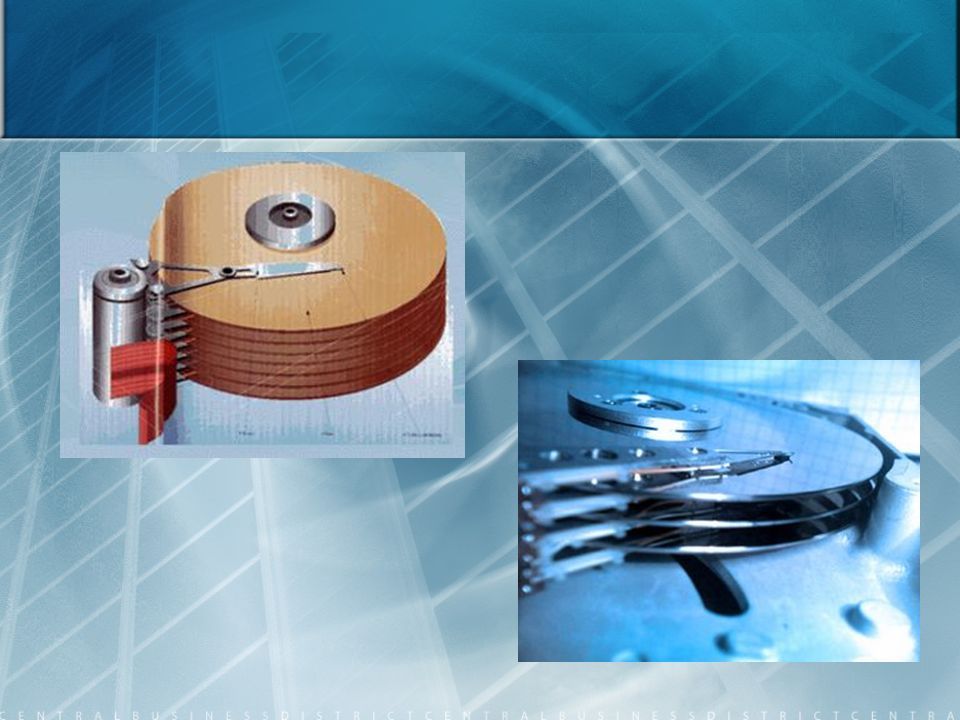

4 Un dispositivo de discos magnéticos está constituido por uno o más discos o platos recubiertas por un material ferromagnético (Generalmente Oxido de hierro) sobre el que se puede grabar información alterando el sentido de la magnetización de pequeñas áreas de su superficie. Los discos giran por la acción de un motor. La información se escribe y lee a través de un conjunto de cabezas (una por disco) que se mueve radialmente de forma solidaria por la acción de un motor paso-a- paso.

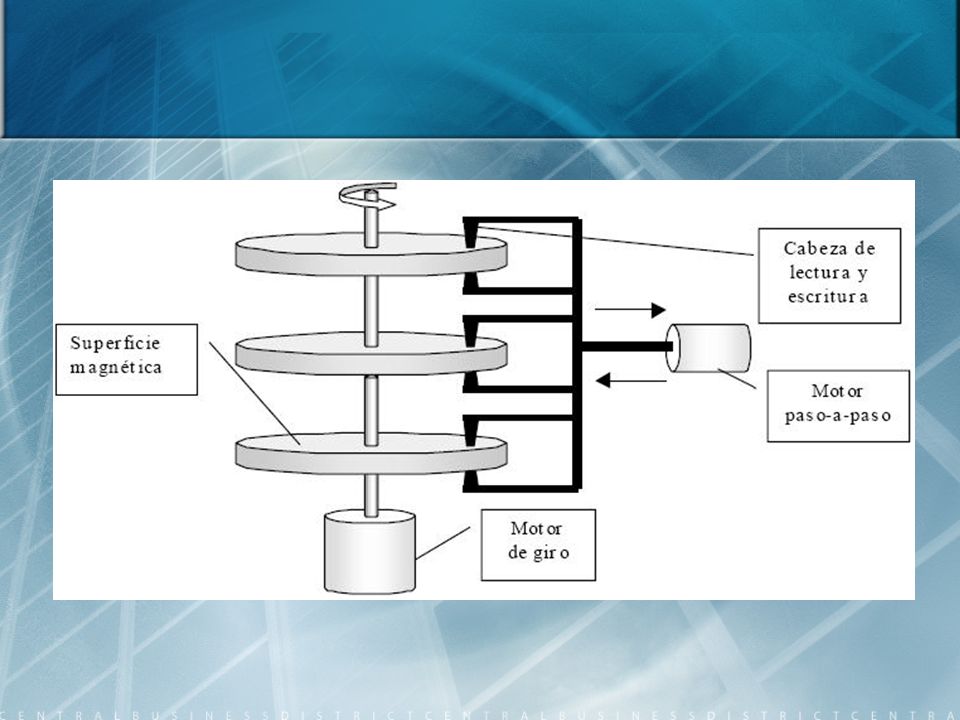

5

6

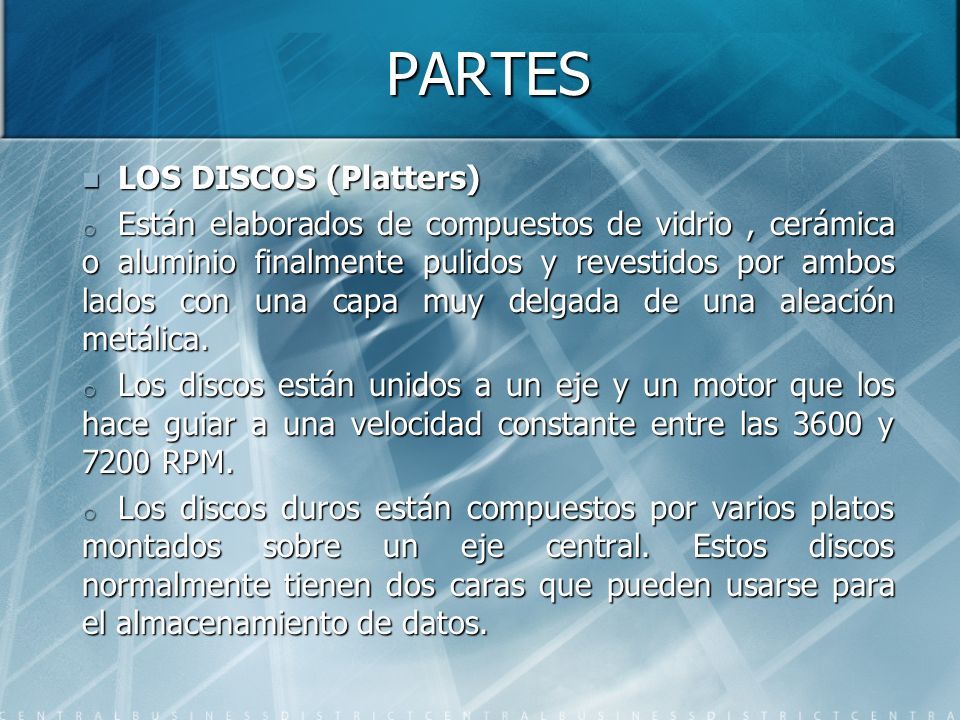

7 PARTES LOS DISCOS (Platters) LOS DISCOS (Platters) o Están elaborados de compuestos de vidrio, cerámica o aluminio finalmente pulidos y revestidos por ambos lados con una capa muy delgada de una aleación metálica. o Los discos están unidos a un eje y un motor que los hace guiar a una velocidad constante entre las 3600 y 7200 RPM. o Los discos duros están compuestos por varios platos montados sobre un eje central. Estos discos normalmente tienen dos caras que pueden usarse para el almacenamiento de datos.

8 LAS CABEZAS (Heads) LAS CABEZAS (Heads) o Estas son las responsables de la lectura y la escritura de los datos en los discos. o La mayoría de los discos duros incluyen una cabeza Lectura/Escritura a cada lado del disco. o Las cabezas de Lectura/Escritura no tocan el disco cuando este esta girando a toda velocidad; flotan (10 millonésima de pulgada). o Su funcionamiento consiste en una bobina de hilo que se acciona según el campo magnético que detecte sobre el soporte magnético, produciendo una pequeña corriente que es detectada y amplificada por la electrónica de la unidad de disco.

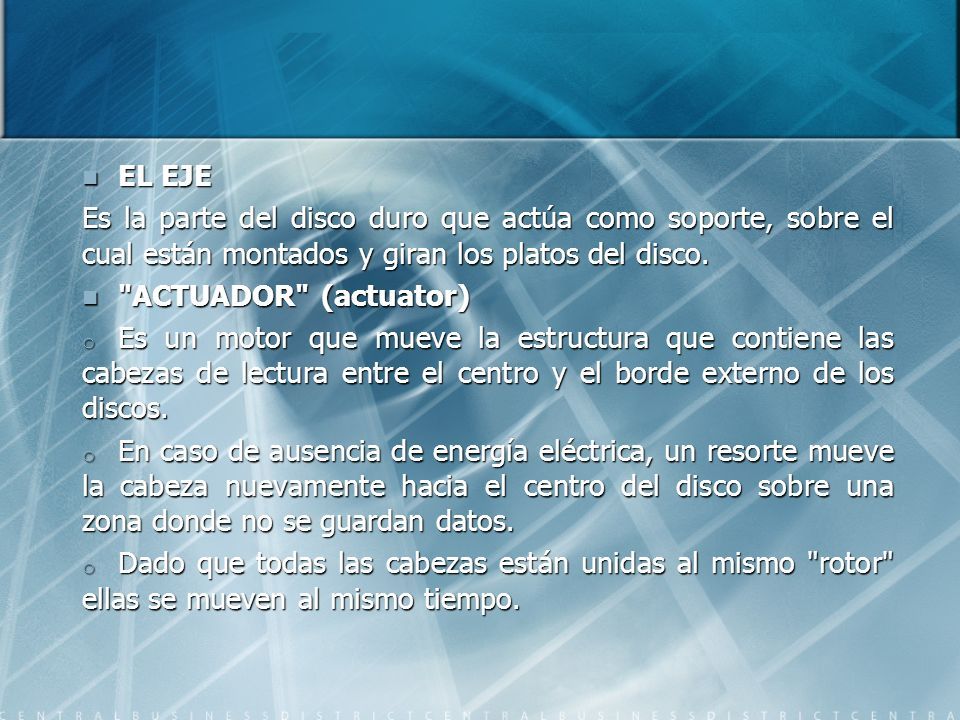

9 EL EJE EL EJE Es la parte del disco duro que actúa como soporte, sobre el cual están montados y giran los platos del disco. "ACTUADOR" (actuator) "ACTUADOR" (actuator) o Es un motor que mueve la estructura que contiene las cabezas de lectura entre el centro y el borde externo de los discos. o En caso de ausencia de energía eléctrica, un resorte mueve la cabeza nuevamente hacia el centro del disco sobre una zona donde no se guardan datos. o Dado que todas las cabezas están unidas al mismo "rotor" ellas se mueven al mismo tiempo.

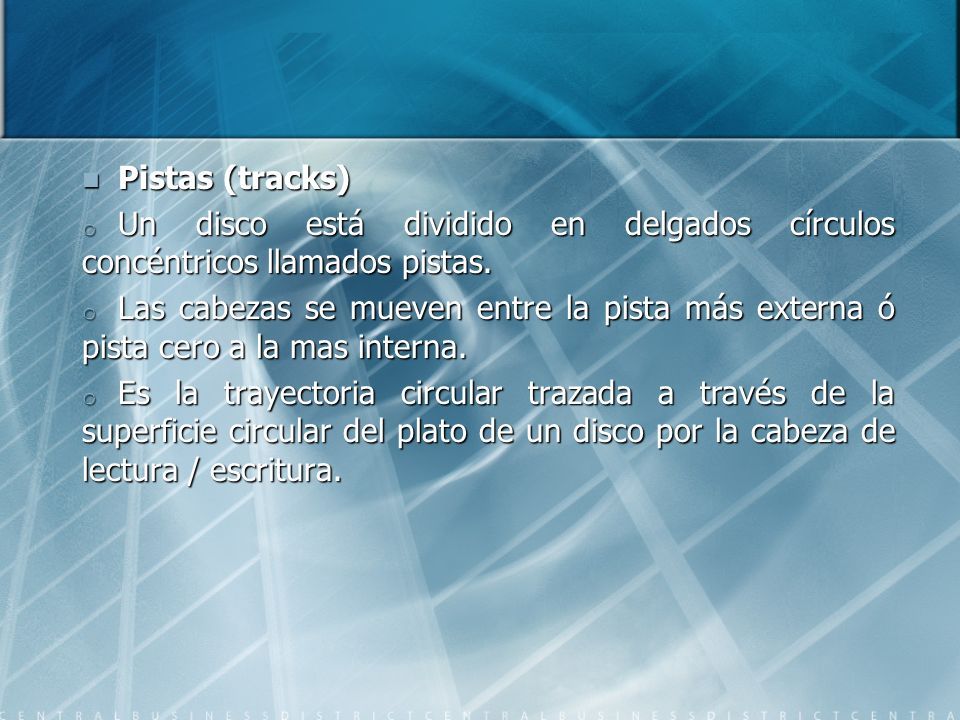

10 Pistas (tracks) Pistas (tracks) o Un disco está dividido en delgados círculos concéntricos llamados pistas. o Las cabezas se mueven entre la pista más externa ó pista cero a la mas interna. o Es la trayectoria circular trazada a través de la superficie circular del plato de un disco por la cabeza de lectura / escritura.

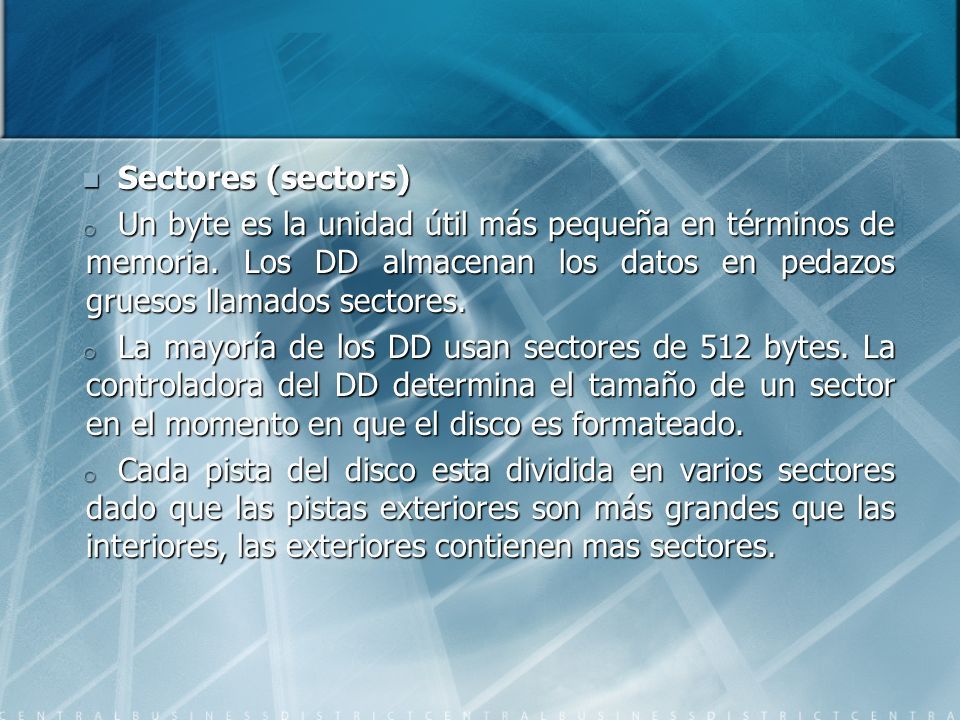

11 Sectores (sectors) Sectores (sectors) o Un byte es la unidad útil más pequeña en términos de memoria. Los DD almacenan los datos en pedazos gruesos llamados sectores. o La mayoría de los DD usan sectores de 512 bytes. La controladora del DD determina el tamaño de un sector en el momento en que el disco es formateado. o Cada pista del disco esta dividida en varios sectores dado que las pistas exteriores son más grandes que las interiores, las exteriores contienen mas sectores.

12 Clusters Clusters o las pistas del disco se dividen físicamente en sectores que luego se agrupan lógicamente en cluster para reducir la cantidad de direcciones a manejar. o Un cluster, es la mínima unidad de almacenamiento de la información en el disco; es un grupo de sectores que son manejados como una unidad por el sistema operativo. o El tamaño del cluster depende de la particion del disco, va generalmente de 4 K a 32 K. o Un cluster no puede ser compartido por dos archivos.

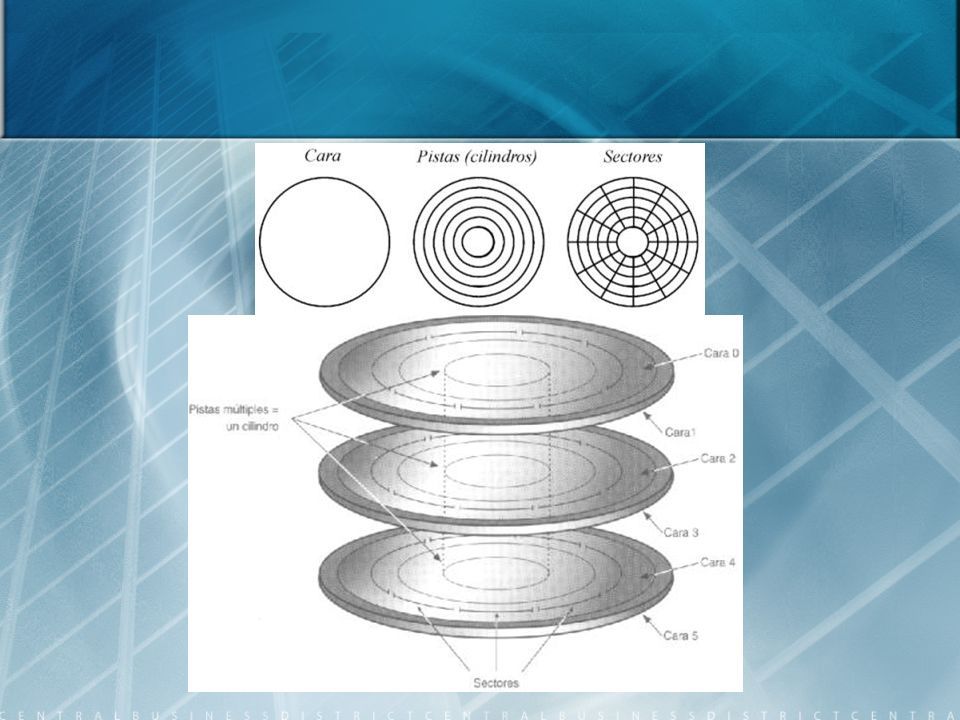

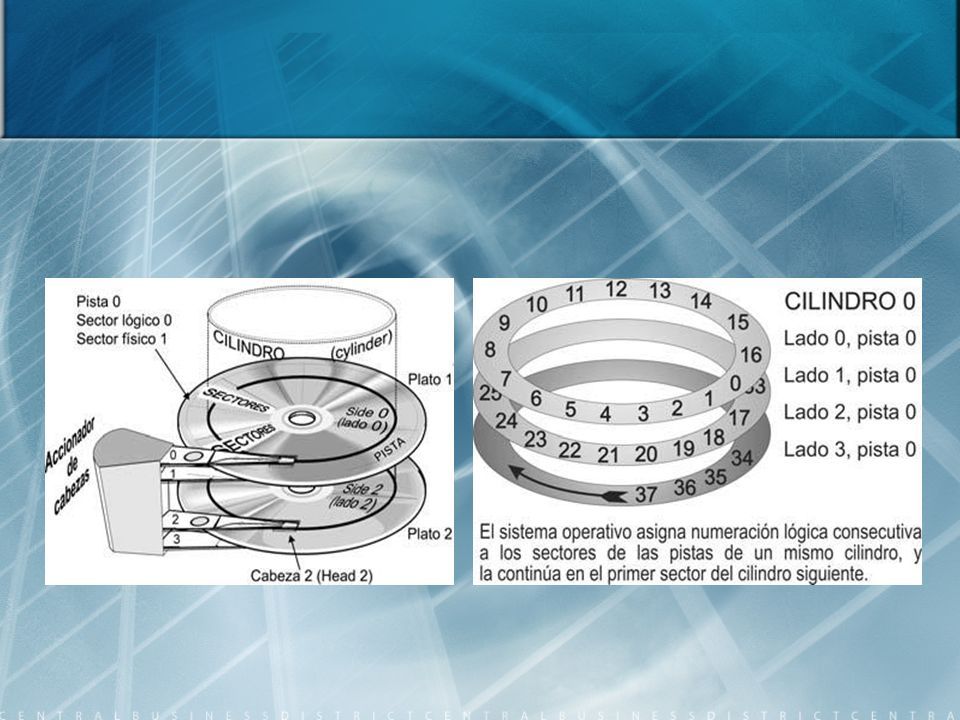

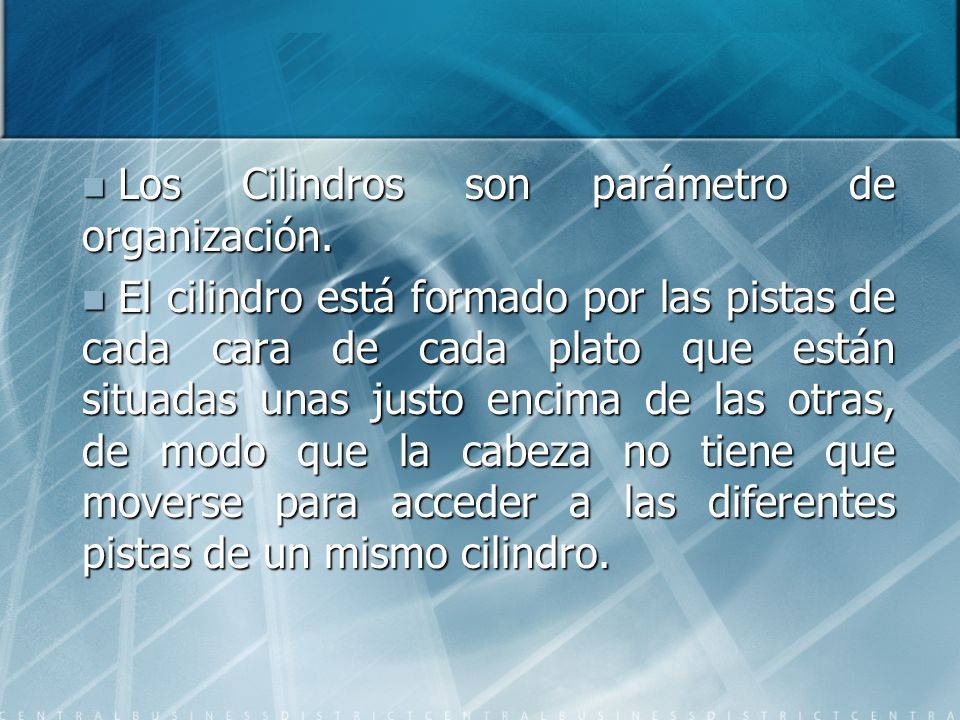

13 Los Cilindros son parámetro de organización. Los Cilindros son parámetro de organización. El cilindro está formado por las pistas de cada cara de cada plato que están situadas unas justo encima de las otras, de modo que la cabeza no tiene que moverse para acceder a las diferentes pistas de un mismo cilindro. El cilindro está formado por las pistas de cada cara de cada plato que están situadas unas justo encima de las otras, de modo que la cabeza no tiene que moverse para acceder a las diferentes pistas de un mismo cilindro.

14

15

16

17 Para calacular la capacidad de un disco duro: Para calacular la capacidad de un disco duro: #Cilindros * #Cabezas * #Sectores * 512 Byte

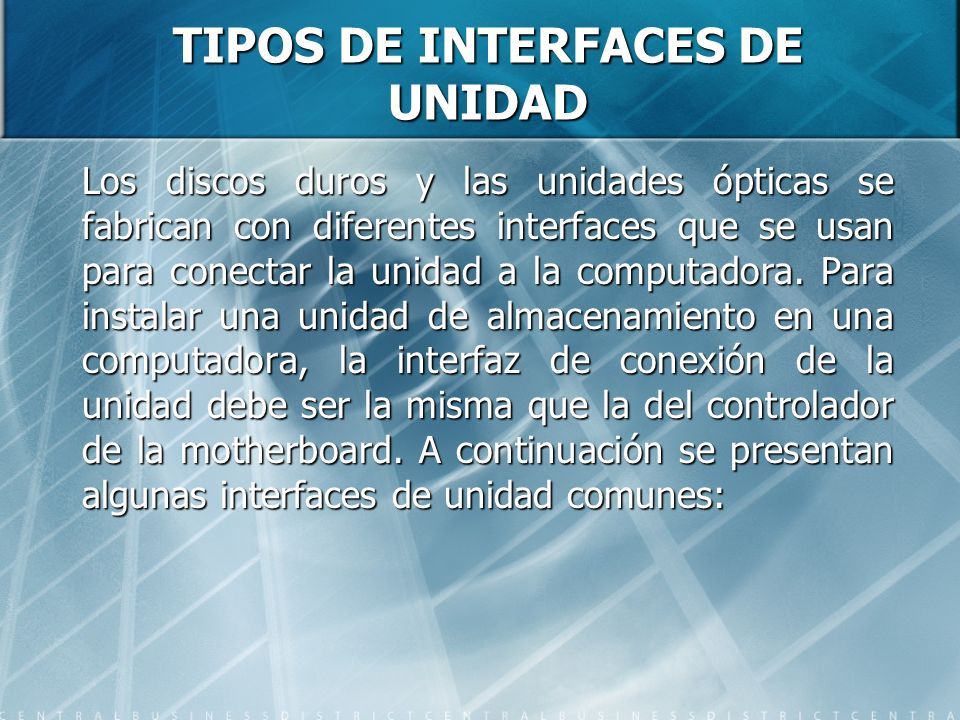

18 TIPOS DE INTERFACES DE UNIDAD Los discos duros y las unidades ópticas se fabrican con diferentes interfaces que se usan para conectar la unidad a la computadora. Para instalar una unidad de almacenamiento en una computadora, la interfaz de conexión de la unidad debe ser la misma que la del controlador de la motherboard. A continuación se presentan algunas interfaces de unidad comunes:

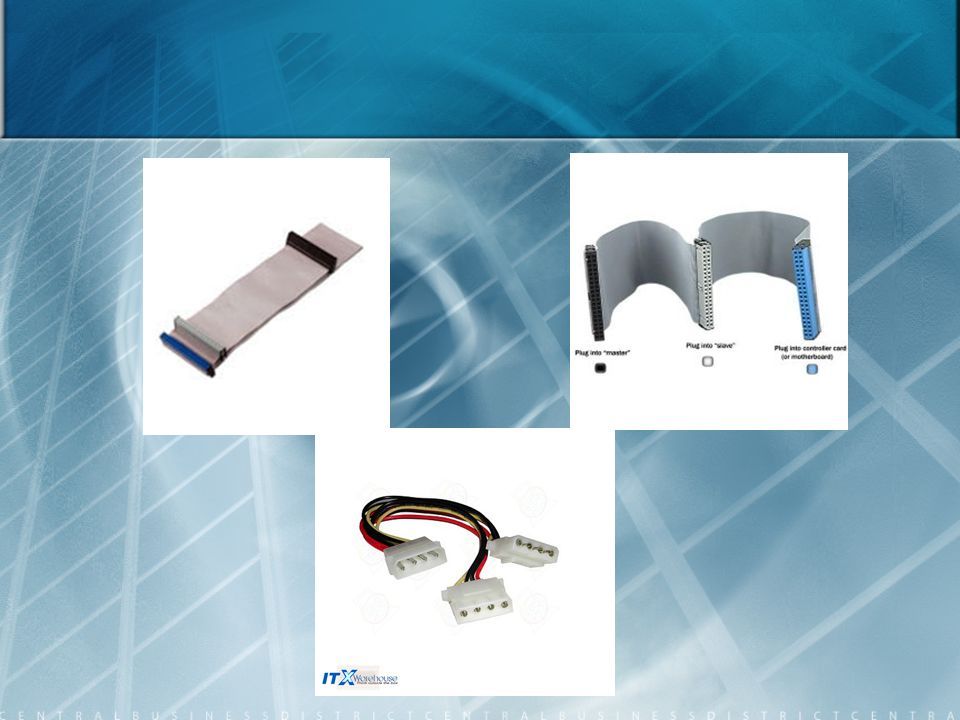

19 IDE : la electrónica de dispositivos integrados (IDE, Integrated Drive Electronics), también denominada conexión de tecnología avanzada (ATA, Advanced Technology Attachment), es una de las primeras interfaces de controlador de unidad que conecta la motherboard con las unidades de disco duro. Bus de 40 pines. IDE : la electrónica de dispositivos integrados (IDE, Integrated Drive Electronics), también denominada conexión de tecnología avanzada (ATA, Advanced Technology Attachment), es una de las primeras interfaces de controlador de unidad que conecta la motherboard con las unidades de disco duro. Bus de 40 pines. PATA: ATA paralela (PATA, Parallel ATA) es la versión paralela de la interfaz de controlador de unidad ATA. Bus de 80 pines. PATA: ATA paralela (PATA, Parallel ATA) es la versión paralela de la interfaz de controlador de unidad ATA. Bus de 80 pines.

20

21 SATA: ATA serial (SATA, Serial ATA) es la versión serial de la interfaz de controlador de unidad ATA. Una interfaz SATA utiliza un conector de 7 pines. SATA: ATA serial (SATA, Serial ATA) es la versión serial de la interfaz de controlador de unidad ATA. Una interfaz SATA utiliza un conector de 7 pines.

22

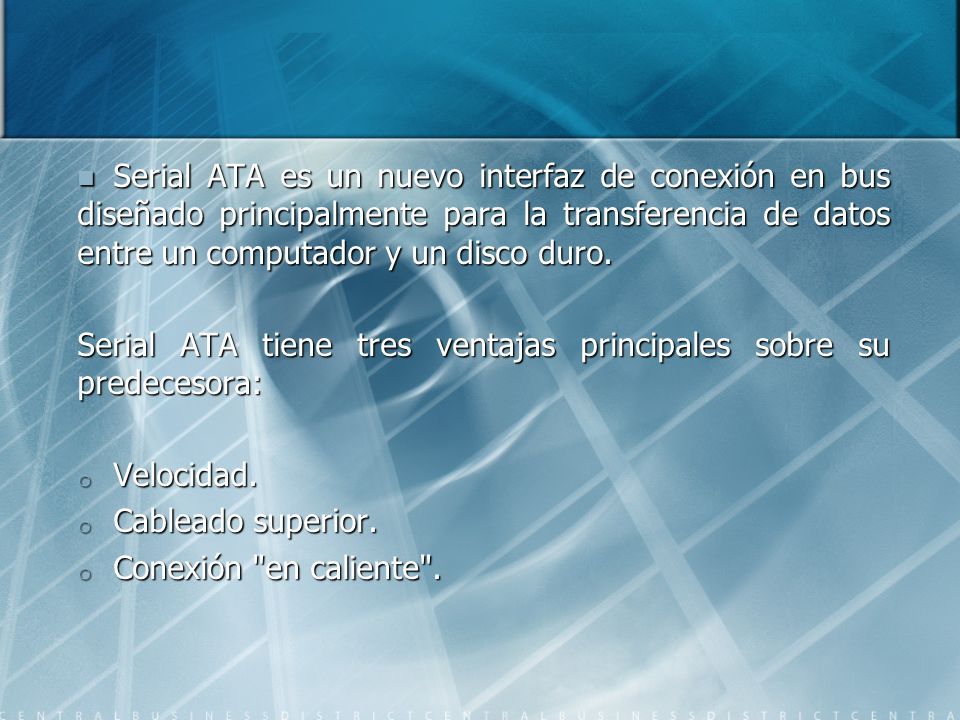

23 Serial ATA es un nuevo interfaz de conexión en bus diseñado principalmente para la transferencia de datos entre un computador y un disco duro. Serial ATA es un nuevo interfaz de conexión en bus diseñado principalmente para la transferencia de datos entre un computador y un disco duro. Serial ATA tiene tres ventajas principales sobre su predecesora: o Velocidad. o Cableado superior. o Conexión "en caliente".

24 Velocidad: Velocidad: o Inicialmente, el Serial ATA alcanza una velocidad de sólo 150 MegaBytes por segundo. o La que no es mucho mayor que la alcanzada por el ATA paralelo (133 MB/seg). o Serial ATA II, que duplica la velocidad hasta llegar a 300 MB/seg. o Se es espera que los 600 MB/seg (SATA III).

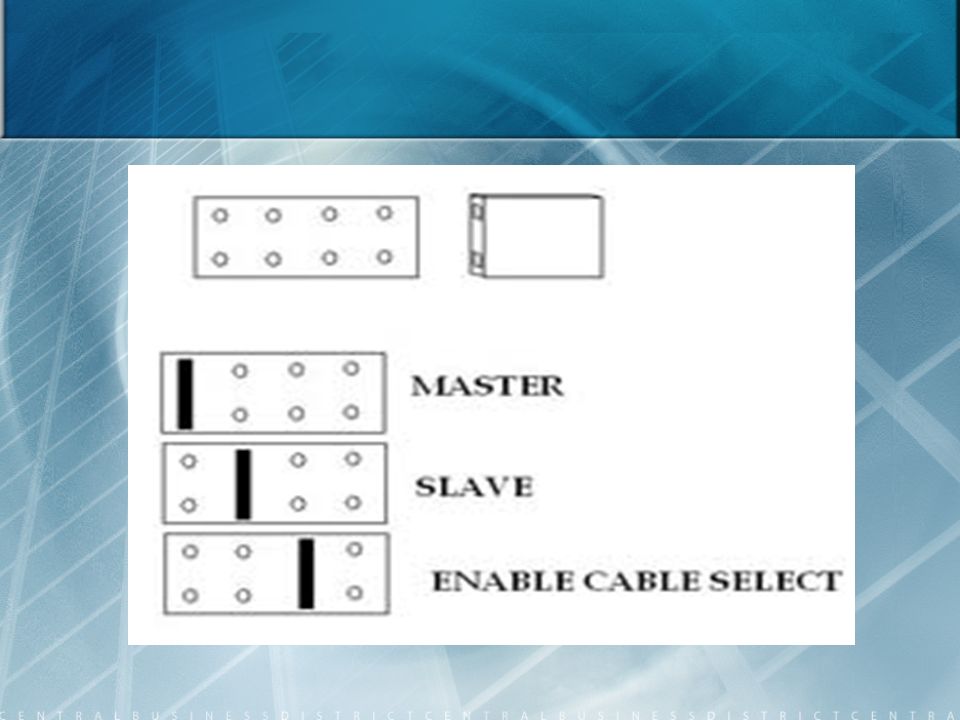

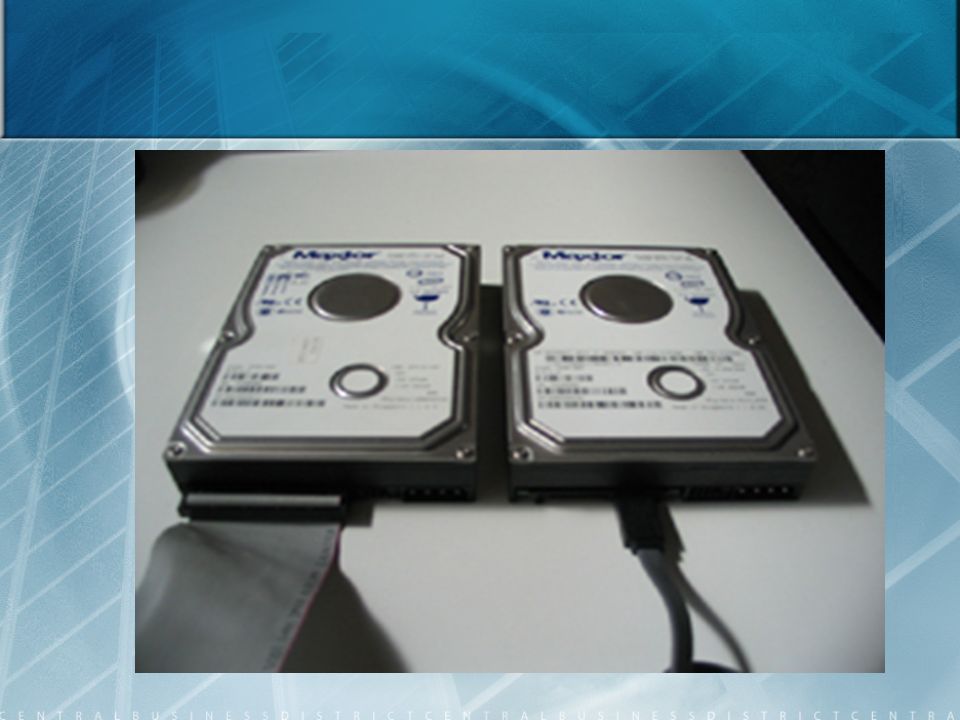

25 o En lugar del ancho y corto cable de los discos P-ATA (de 80 conductores y sólo 45 cm de longitud), el cable Serial ATA es mucho mas delgado, con sólo 7 conductores y una longitud de hasta 1 metro. o Este cambio en el cableado permite mejorar la ventilación interna de los PCs. También, la relación Master/Slave del estándar P-ATA ha sido eliminada, pues los cables S-ATA sólo admiten un disco en cada cable.

26

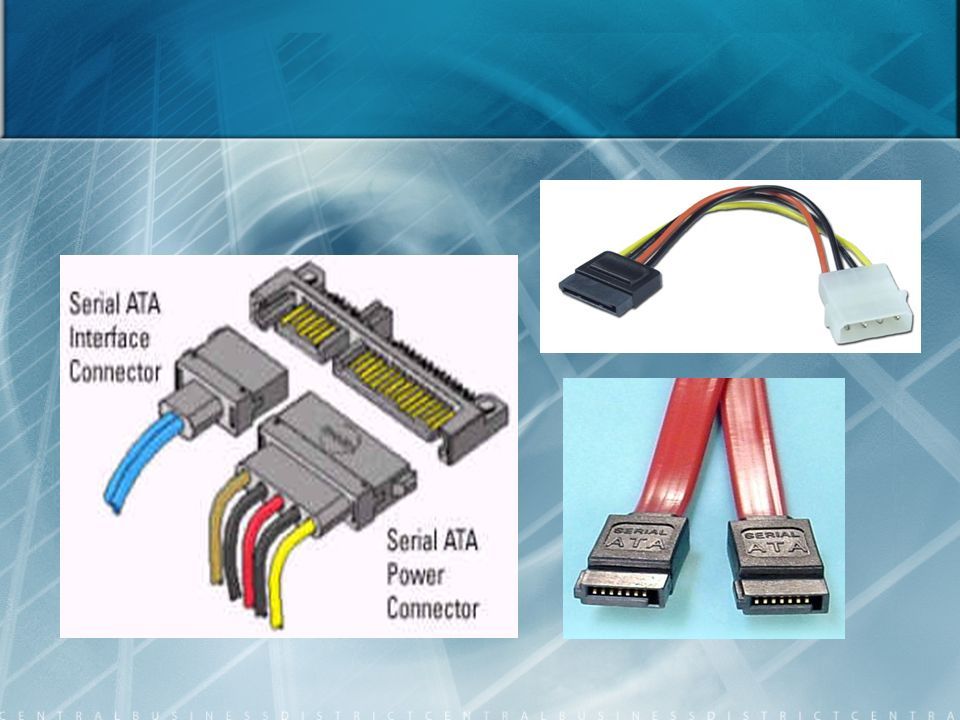

27 Alimentación: Alimentación: o Con respecto del cable de energía, los discos Serial ATA usan ahora un conector diferente al P-ATA, para permitir la capacidad de conexión "en caliente" (es decir, el disco puede ser conectado y desconectado del PC mientras este se encuentra en funcionamiento). o El nuevo conector de energía tiene 15 pines y entrega tres voltajes diferentes: 3.3 Volts, 5 V y 12 V.

28

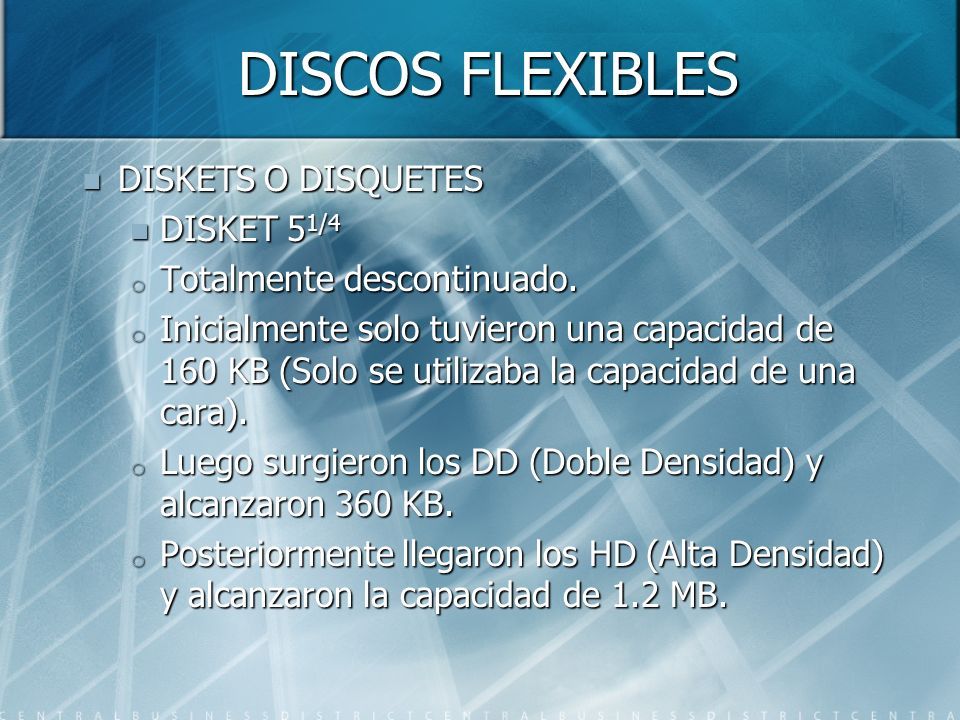

29 DISCOS FLEXIBLES DISKETS O DISQUETES DISKETS O DISQUETES DISKET 5 1/4 DISKET 5 1/4 o Totalmente descontinuado. o Inicialmente solo tuvieron una capacidad de 160 KB (Solo se utilizaba la capacidad de una cara). o Luego surgieron los DD (Doble Densidad) y alcanzaron 360 KB. o Posteriormente llegaron los HD (Alta Densidad) y alcanzaron la capacidad de 1.2 MB.

30 DISKET 3 1/2 DISKET 3 1/2 o Primero aparecieron los DD de 720 KB. o Luego llegaron los de HD de 1.44 MB. o También salieron al mercado los EHD de 2.88 MB.

31 UNIDADES OPTICAS Esta tecnología fue implementada inicialmente solamente en Compact Disks, para evitar el desgaste que producía el roce de la aguja en los acetatos, la humedad, etc. Esta tecnología fue implementada inicialmente solamente en Compact Disks, para evitar el desgaste que producía el roce de la aguja en los acetatos, la humedad, etc. Luego concibieron que se podía implementar en el almacenamiento de datos, fue así como nació el CD ROM. Luego concibieron que se podía implementar en el almacenamiento de datos, fue así como nació el CD ROM.

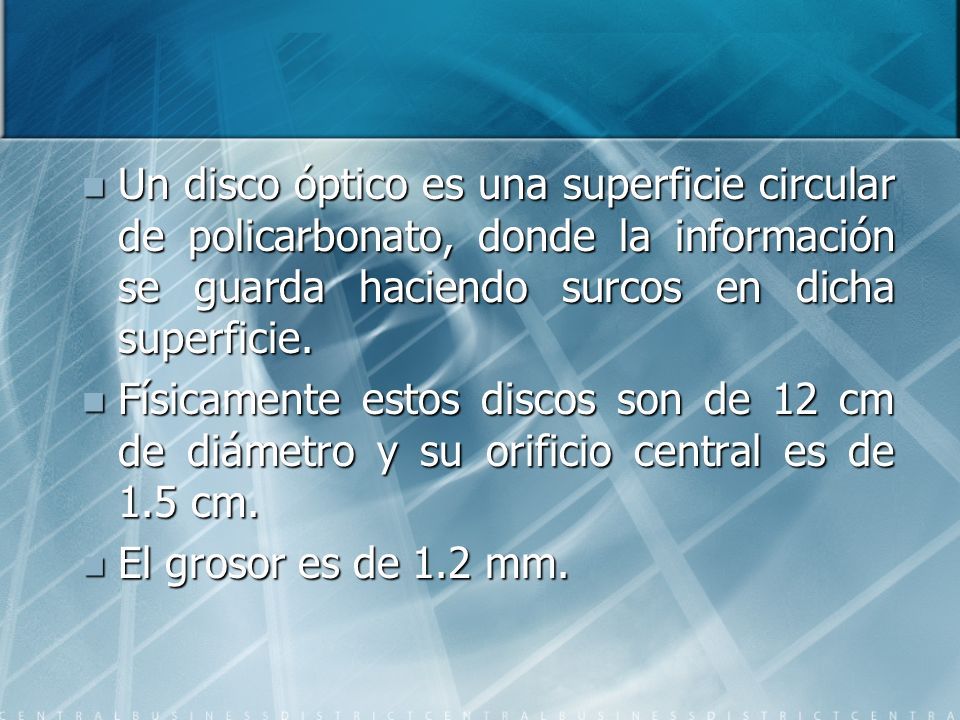

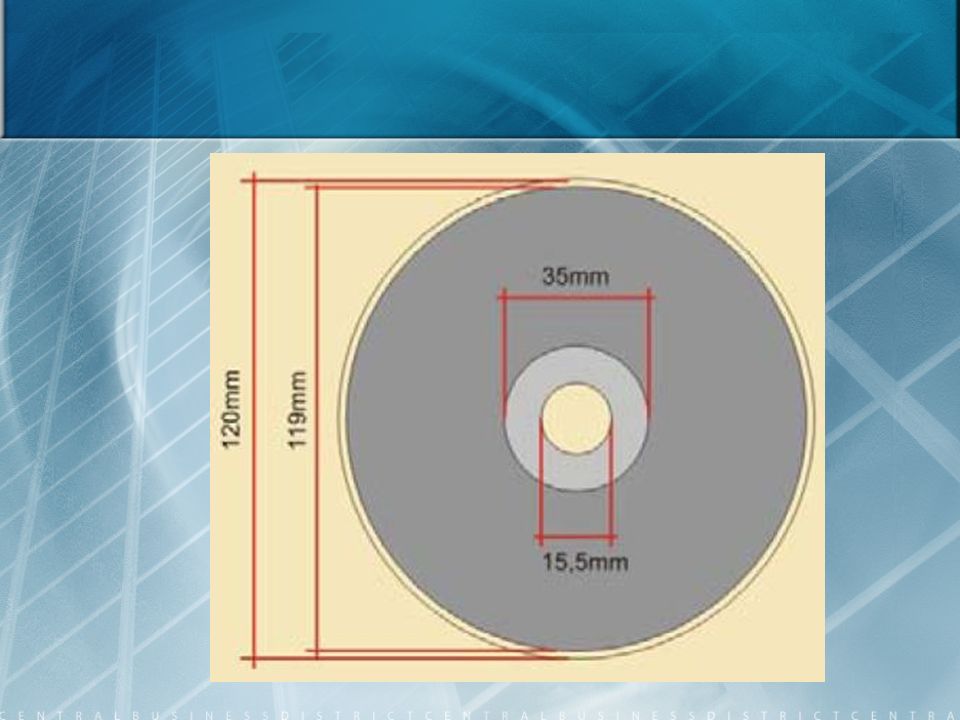

32 Un disco óptico es una superficie circular de policarbonato, donde la información se guarda haciendo surcos en dicha superficie. Un disco óptico es una superficie circular de policarbonato, donde la información se guarda haciendo surcos en dicha superficie. Físicamente estos discos son de 12 cm de diámetro y su orificio central es de 1.5 cm. Físicamente estos discos son de 12 cm de diámetro y su orificio central es de 1.5 cm. El grosor es de 1.2 mm. El grosor es de 1.2 mm.

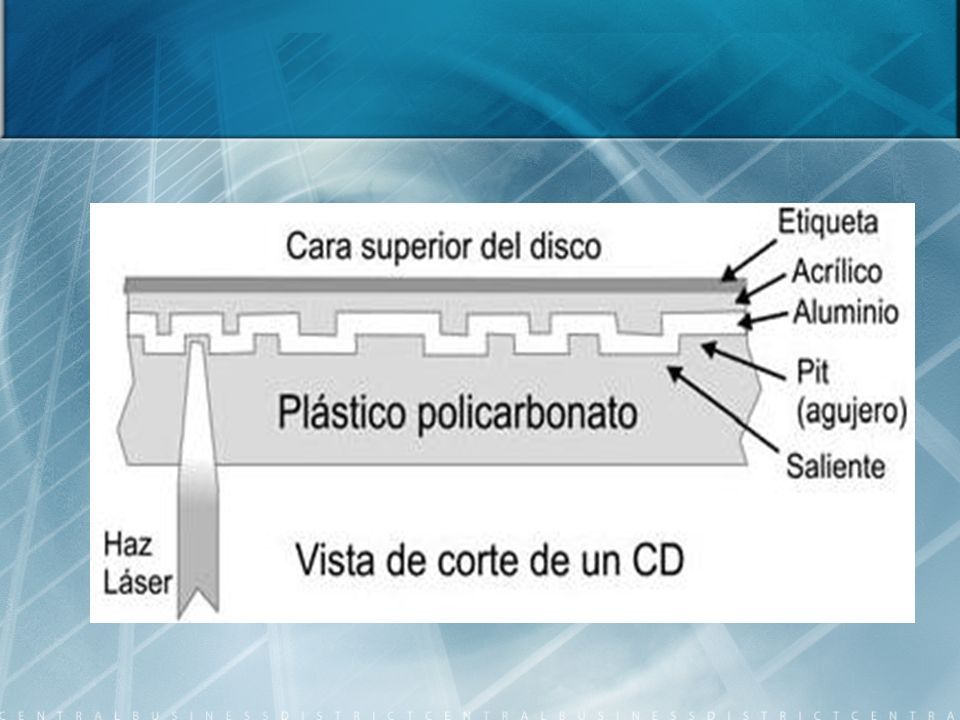

33 Los Discos tienen una capa de una aleación de aluminio, que a su vez esta cubierta por una capa de laca de policarbonato plástico que le sirve de protección Los Discos tienen una capa de una aleación de aluminio, que a su vez esta cubierta por una capa de laca de policarbonato plástico que le sirve de protección

34

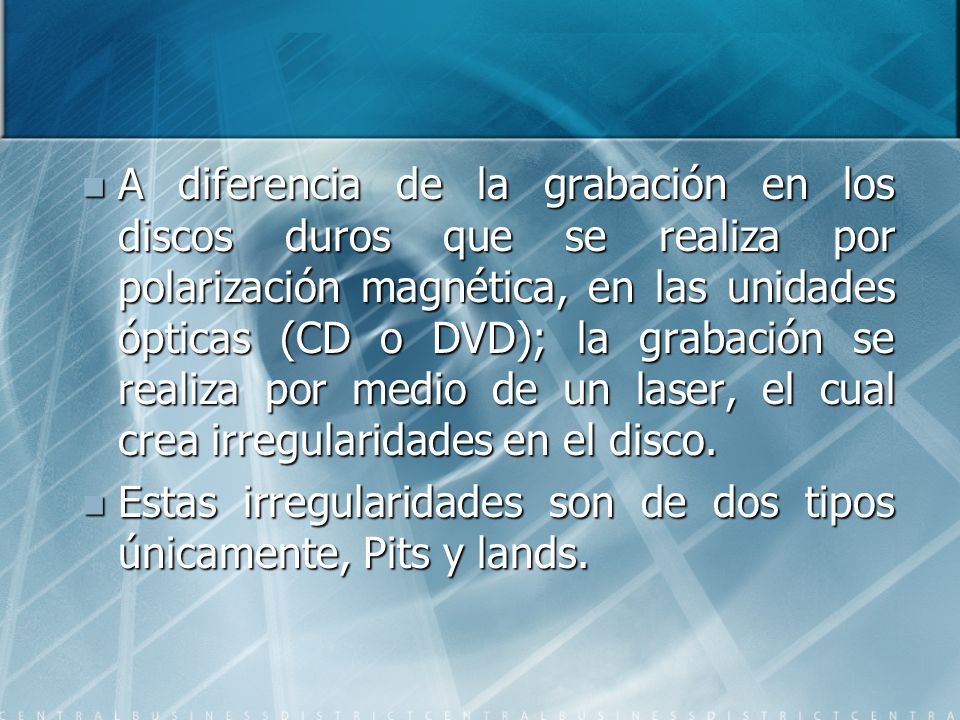

35 A diferencia de la grabación en los discos duros que se realiza por polarización magnética, en las unidades ópticas (CD o DVD); la grabación se realiza por medio de un laser, el cual crea irregularidades en el disco. A diferencia de la grabación en los discos duros que se realiza por polarización magnética, en las unidades ópticas (CD o DVD); la grabación se realiza por medio de un laser, el cual crea irregularidades en el disco. Estas irregularidades son de dos tipos únicamente, Pits y lands. Estas irregularidades son de dos tipos únicamente, Pits y lands.

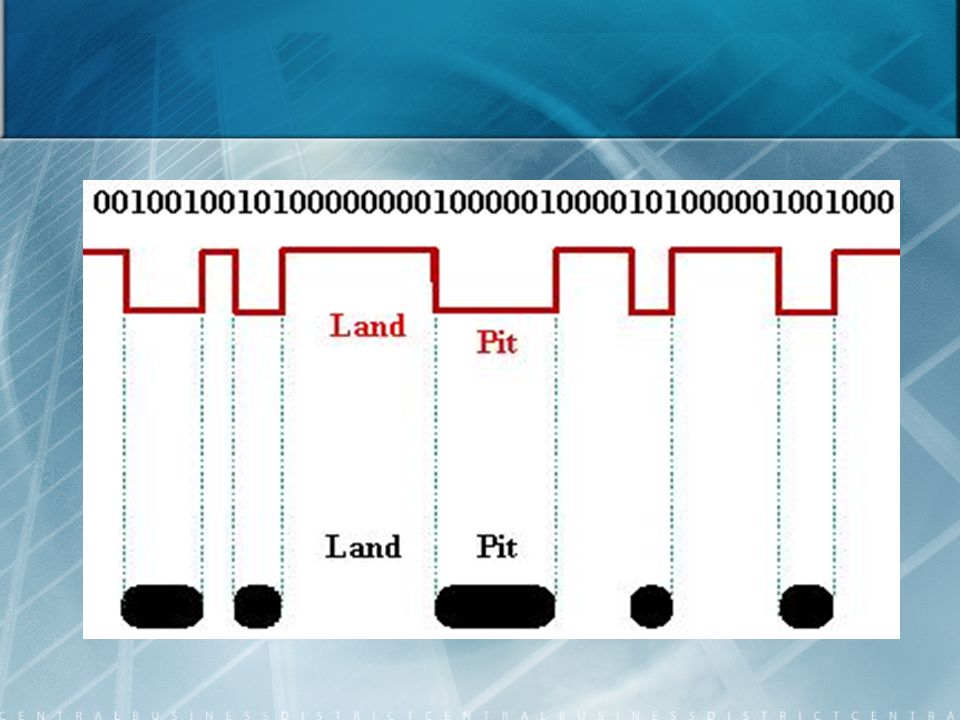

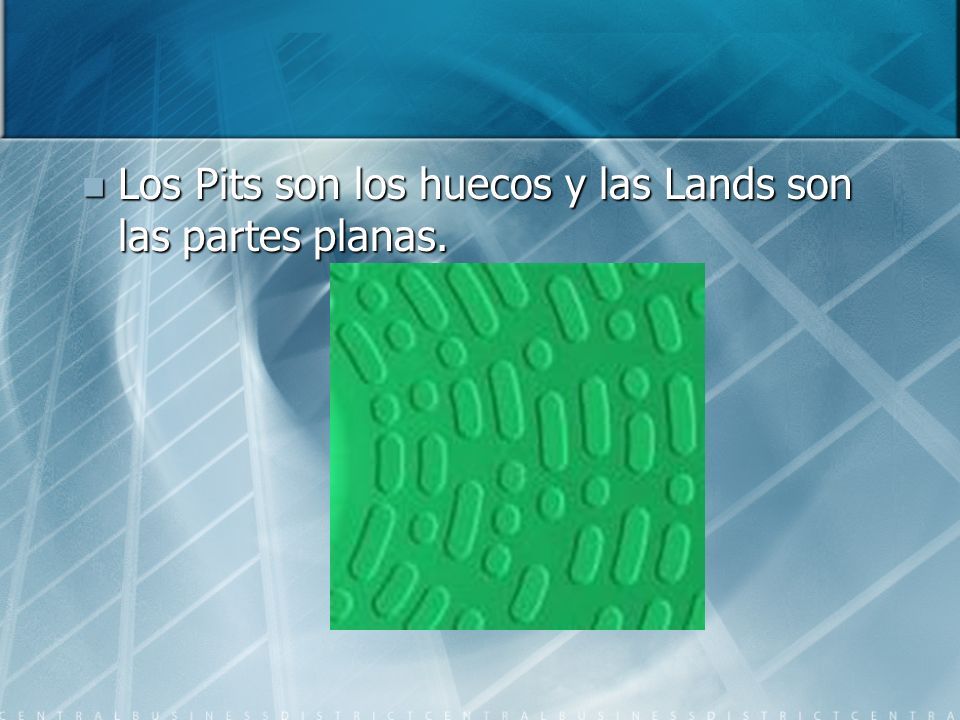

36 Los Pits son los huecos y las Lands son las partes planas. Los Pits son los huecos y las Lands son las partes planas.

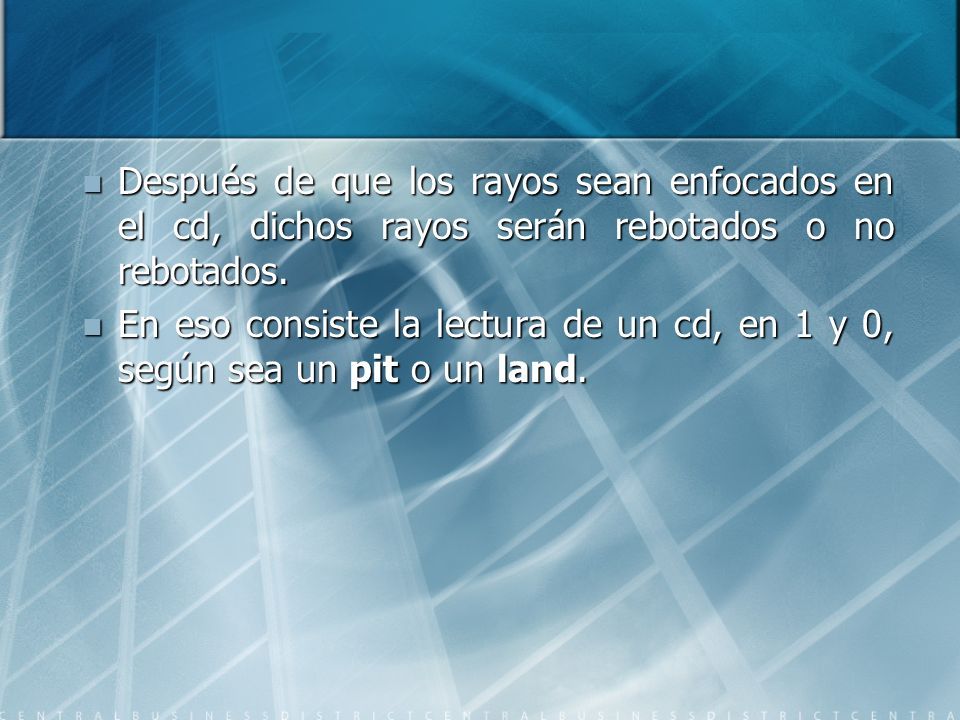

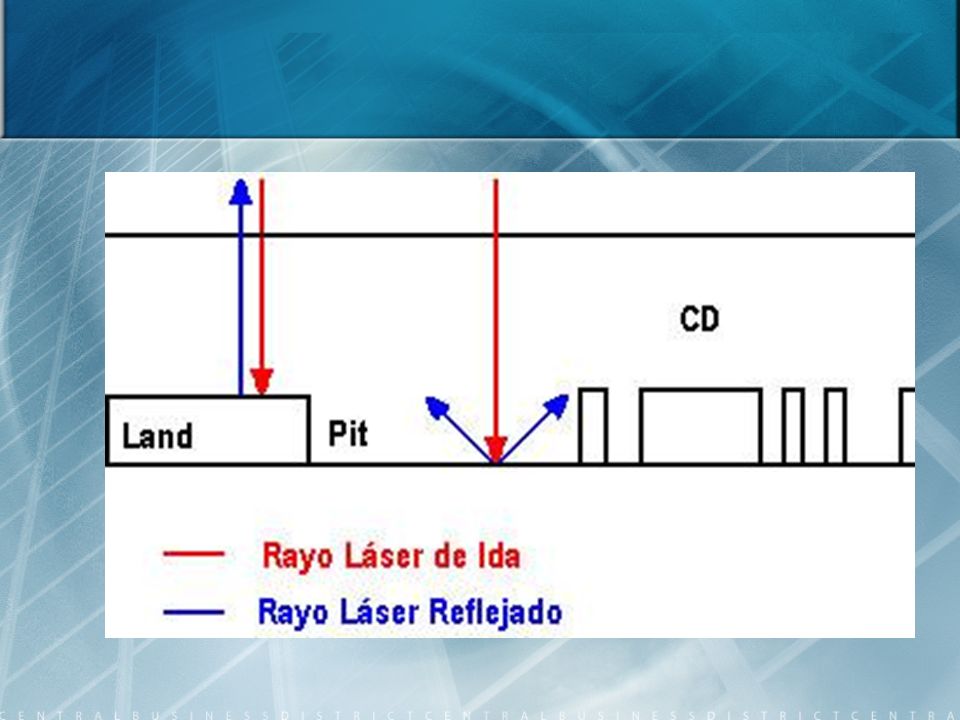

37 Después de que los rayos sean enfocados en el cd, dichos rayos serán rebotados o no rebotados. Después de que los rayos sean enfocados en el cd, dichos rayos serán rebotados o no rebotados. En eso consiste la lectura de un cd, en 1 y 0, según sea un pit o un land. En eso consiste la lectura de un cd, en 1 y 0, según sea un pit o un land.

38

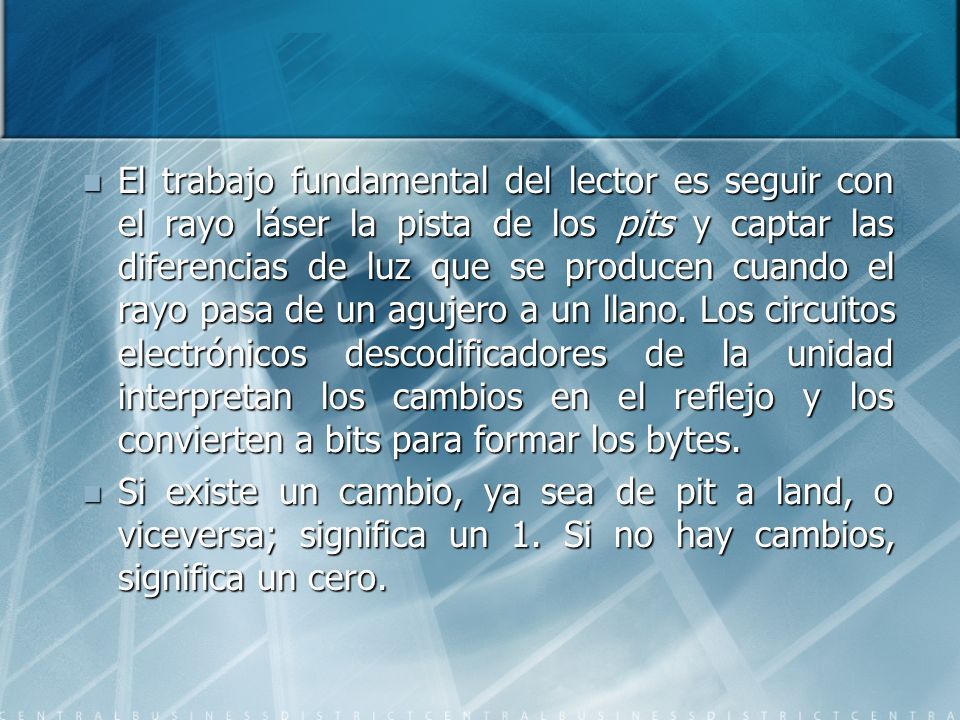

39 El trabajo fundamental del lector es seguir con el rayo láser la pista de los pits y captar las diferencias de luz que se producen cuando el rayo pasa de un agujero a un llano. Los circuitos electrónicos descodificadores de la unidad interpretan los cambios en el reflejo y los convierten a bits para formar los bytes. El trabajo fundamental del lector es seguir con el rayo láser la pista de los pits y captar las diferencias de luz que se producen cuando el rayo pasa de un agujero a un llano. Los circuitos electrónicos descodificadores de la unidad interpretan los cambios en el reflejo y los convierten a bits para formar los bytes. Si existe un cambio, ya sea de pit a land, o viceversa; significa un 1. Si no hay cambios, significa un cero. Si existe un cambio, ya sea de pit a land, o viceversa; significa un 1. Si no hay cambios, significa un cero.

40

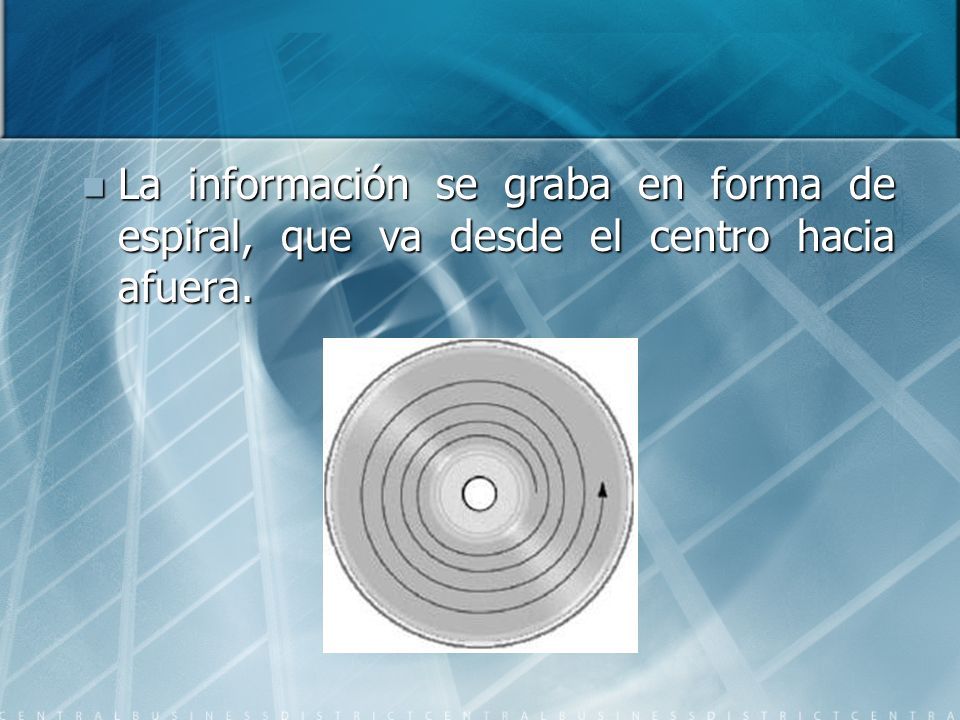

41 La información se graba en forma de espiral, que va desde el centro hacia afuera. La información se graba en forma de espiral, que va desde el centro hacia afuera.

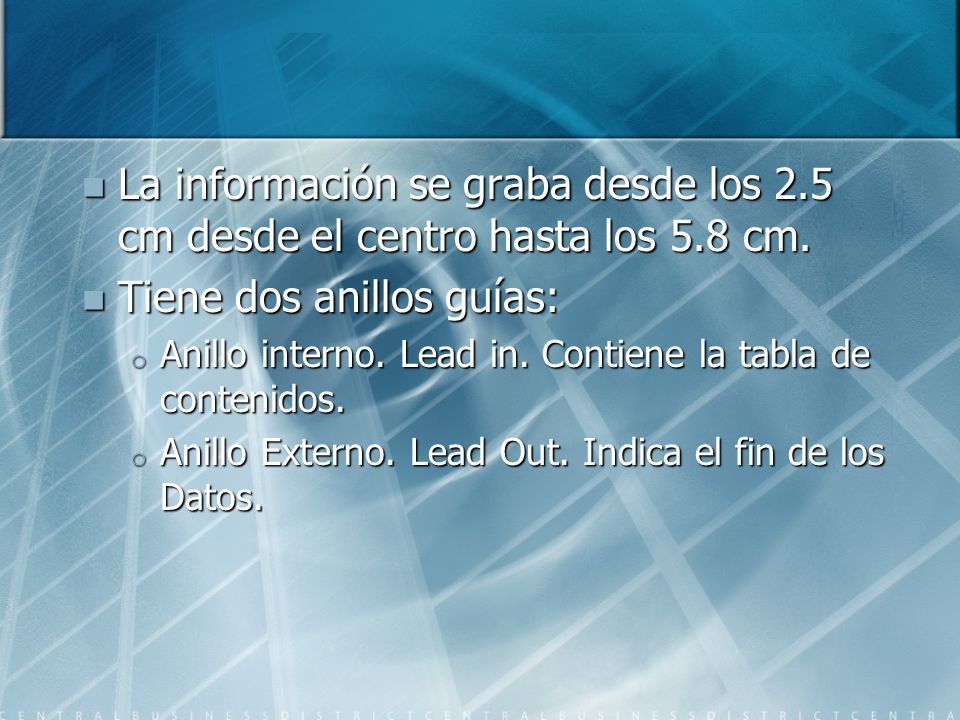

42 La información se graba desde los 2.5 cm desde el centro hasta los 5.8 cm. La información se graba desde los 2.5 cm desde el centro hasta los 5.8 cm. Tiene dos anillos guías: Tiene dos anillos guías: o Anillo interno. Lead in. Contiene la tabla de contenidos. o Anillo Externo. Lead Out. Indica el fin de los Datos.

43

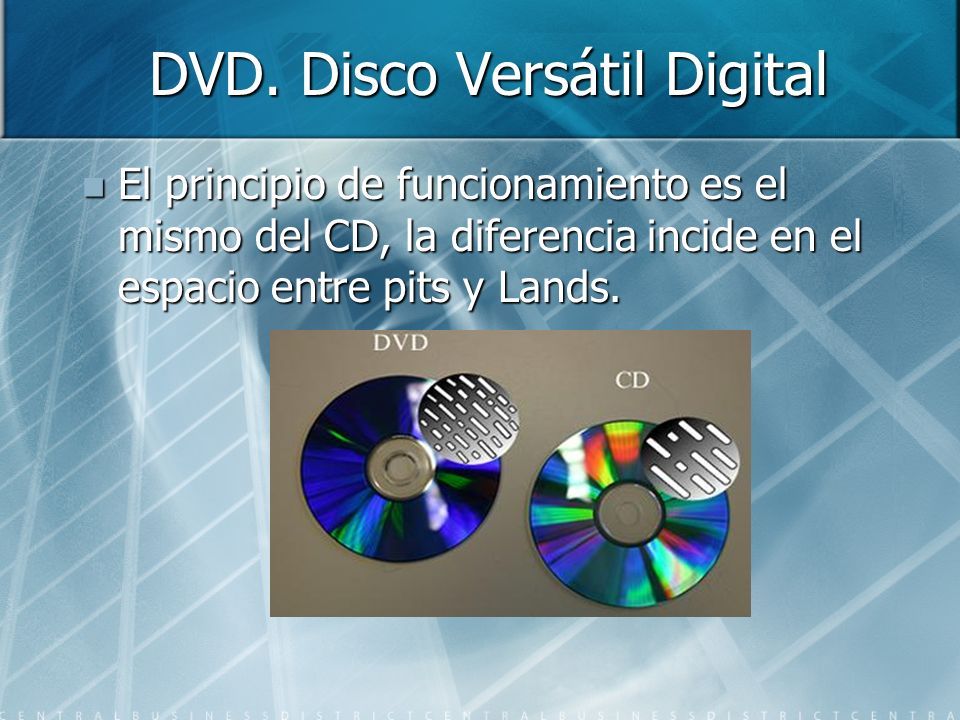

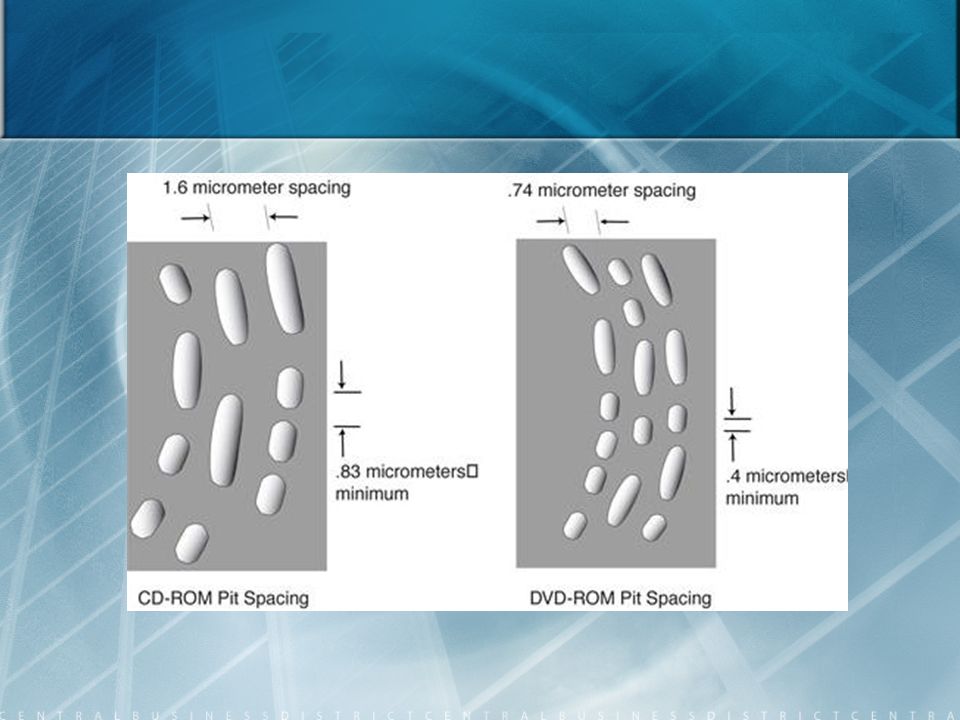

44 DVD. Disco Versátil Digital El principio de funcionamiento es el mismo del CD, la diferencia incide en el espacio entre pits y Lands. El principio de funcionamiento es el mismo del CD, la diferencia incide en el espacio entre pits y Lands.

45

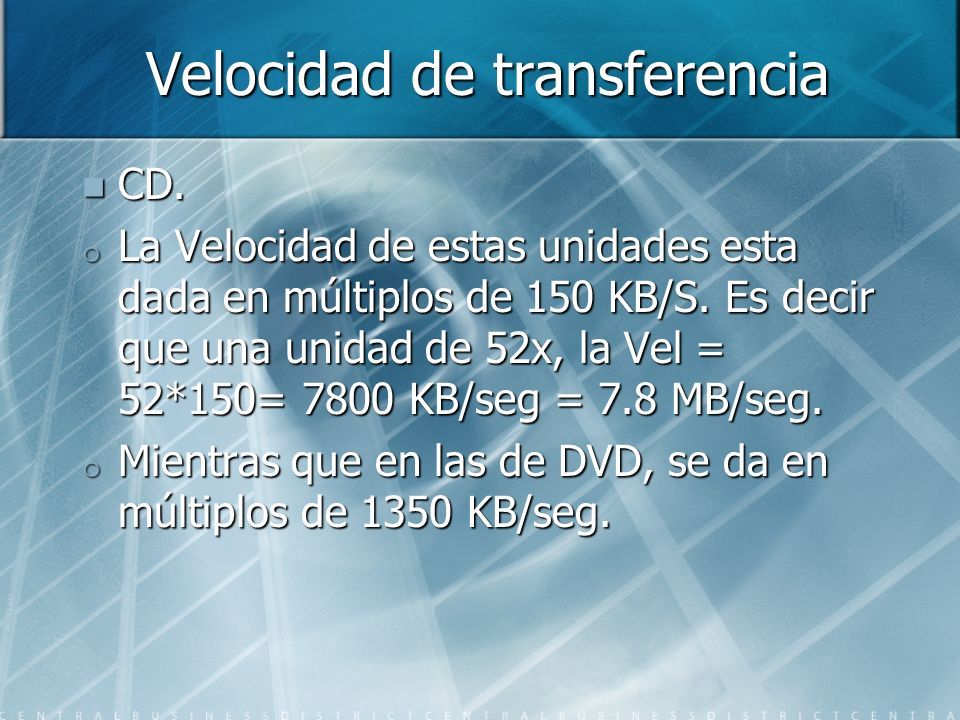

46 Velocidad de transferencia CD. CD. o La Velocidad de estas unidades esta dada en múltiplos de 150 KB/S. Es decir que una unidad de 52x, la Vel = 52*150= 7800 KB/seg = 7.8 MB/seg. o Mientras que en las de DVD, se da en múltiplos de 1350 KB/seg.

47 Clasificacion CD Y DVD. Lectores. CD Y DVD. Lectores. CD Y DVD Grabadores. CD-R Y DVD-R. CD Y DVD Grabadores. CD-R Y DVD-R. CD Y DVD Regrabadores. CD-RW Y DVD- RW. CD Y DVD Regrabadores. CD-RW Y DVD- RW.

48 48x24x48x 48x24x48x El primer numero indica la Velocidad de Grabación. El primer numero indica la Velocidad de Grabación. El segundo numero indica la Velocidad de Regrabación. El segundo numero indica la Velocidad de Regrabación. El tercer numero indica la Velocidad de Lectura. El tercer numero indica la Velocidad de Lectura.
