ECUACIÓN UNIVERSAL DE PÉRDIDA DE SUELO

Presentación del tema: "ECUACIÓN UNIVERSAL DE PÉRDIDA DE SUELO"— Transcripción de la presentación:

1 ECUACIÓN UNIVERSAL DE PÉRDIDA DE SUELO
CURSO MANEJO Y CONSERVACIÓN DE SUELOS 2018

2 OBJETIVO DE LA ECUACIÓN

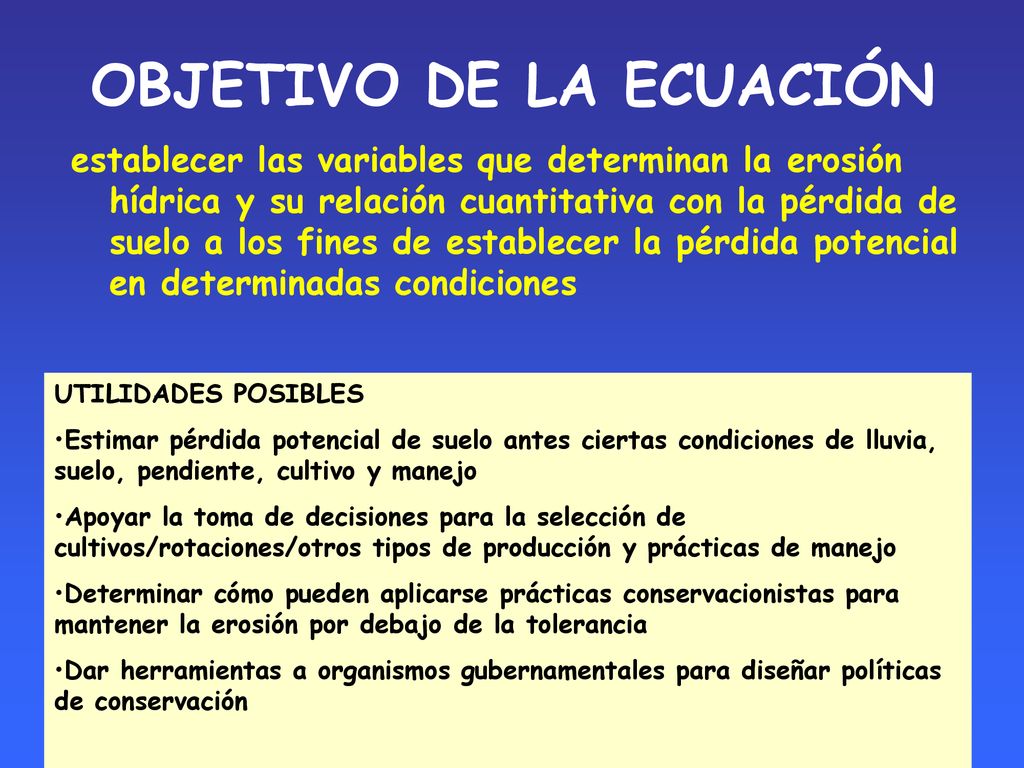

establecer las variables que determinan la erosión hídrica y su relación cuantitativa con la pérdida de suelo a los fines de establecer la pérdida potencial en determinadas condiciones UTILIDADES POSIBLES Estimar pérdida potencial de suelo antes ciertas condiciones de lluvia, suelo, pendiente, cultivo y manejo Apoyar la toma de decisiones para la selección de cultivos/rotaciones/otros tipos de producción y prácticas de manejo Determinar cómo pueden aplicarse prácticas conservacionistas para mantener la erosión por debajo de la tolerancia Dar herramientas a organismos gubernamentales para diseñar políticas de conservación

3 K es la pérdida de suelo por unidad de área, por cada unidad de R.
A = R K L S C P A: pérdida de suelo (t/ha año) R: índice de erosividad de la lluvia K: factor de erodabilidad del suelo L: factor de longitud (m) S: factor de pendiente (%) C: factor de cultivo (adimensional) P: factor de prácticas de conservación (adimensional) R es la energía de una lluvia por unidad de superficie y tiempo (long fuerza/área tiempo) por la intensidad de dicha lluvia (longitud/tiempo). K es la pérdida de suelo por unidad de área, por cada unidad de R. R K: factores básicos no modificables

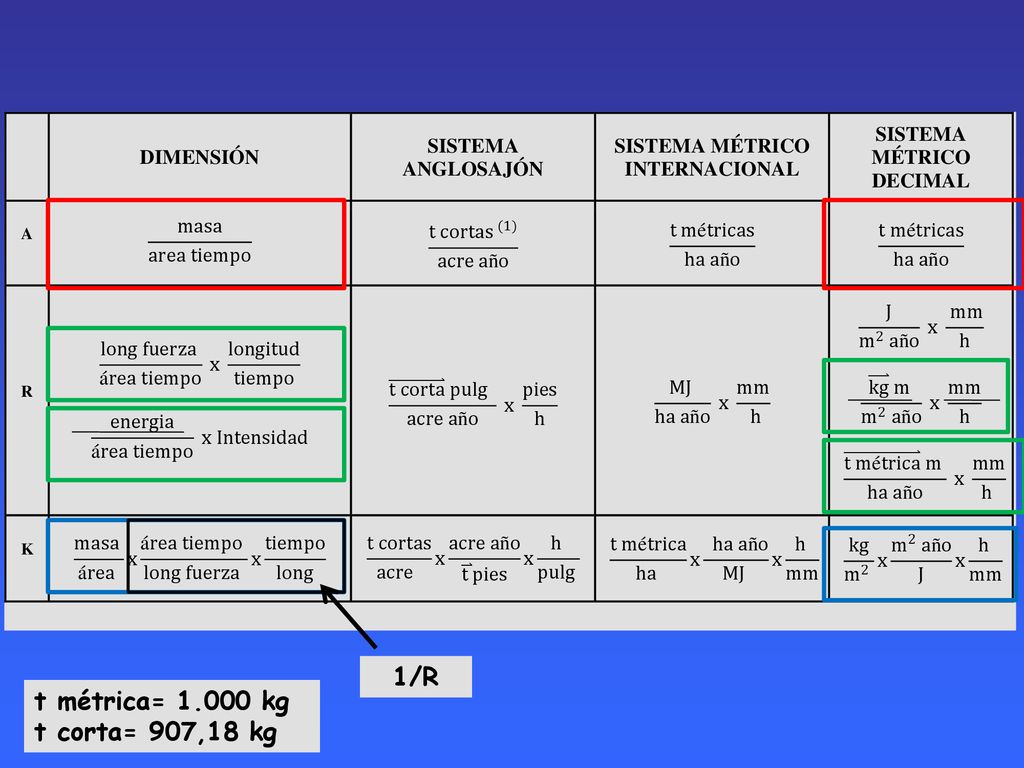

4 1/R t métrica= kg t corta= 907,18 kg

5 A = R K L S C P A: pérdida de suelo (t/ha año)
R: índice de erosividad de la lluvia K: factor de erodabilidad del suelo L: factor de longitud S: factor de pendiente C: factor de cultivo (adimensional) P: factor de prácticas de conservación (adimensional) CALCULA LA EROSIÓN POTENCIAL SI EL SUELO ESTUVIERA DESNUDO Y SIN PRÁCTICAS CONSERVACIONISTAS CALCULA CUANTO SE REDUCE ESA EROSIÓN POTENCIAL SI EL SUELO TIENE DISTINTAS COBERTURAS Y PRÁCTICAS CONSERVACIONISTAS

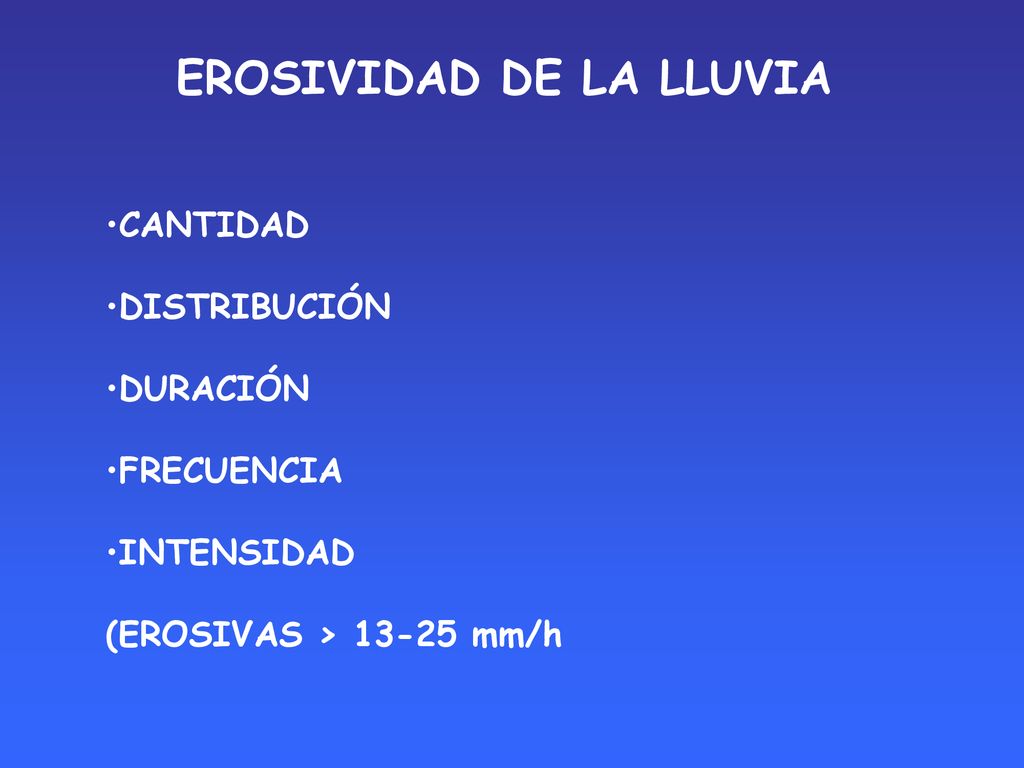

6 EROSIVIDAD DE LA LLUVIA
CANTIDAD DISTRIBUCIÓN DURACIÓN FRECUENCIA INTENSIDAD (EROSIVAS > mm/h

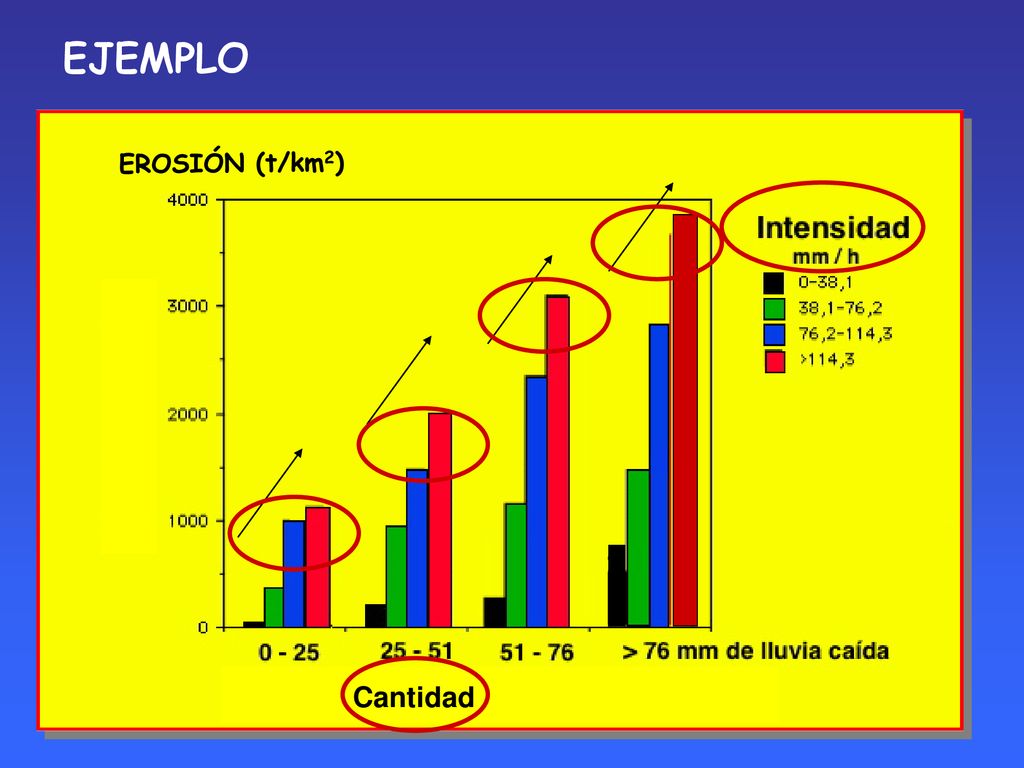

7 EJEMPLO EROSIÓN (t/km2) Cantidad

8 IMPACTO DE LAS GOTAS DE LLUVIA

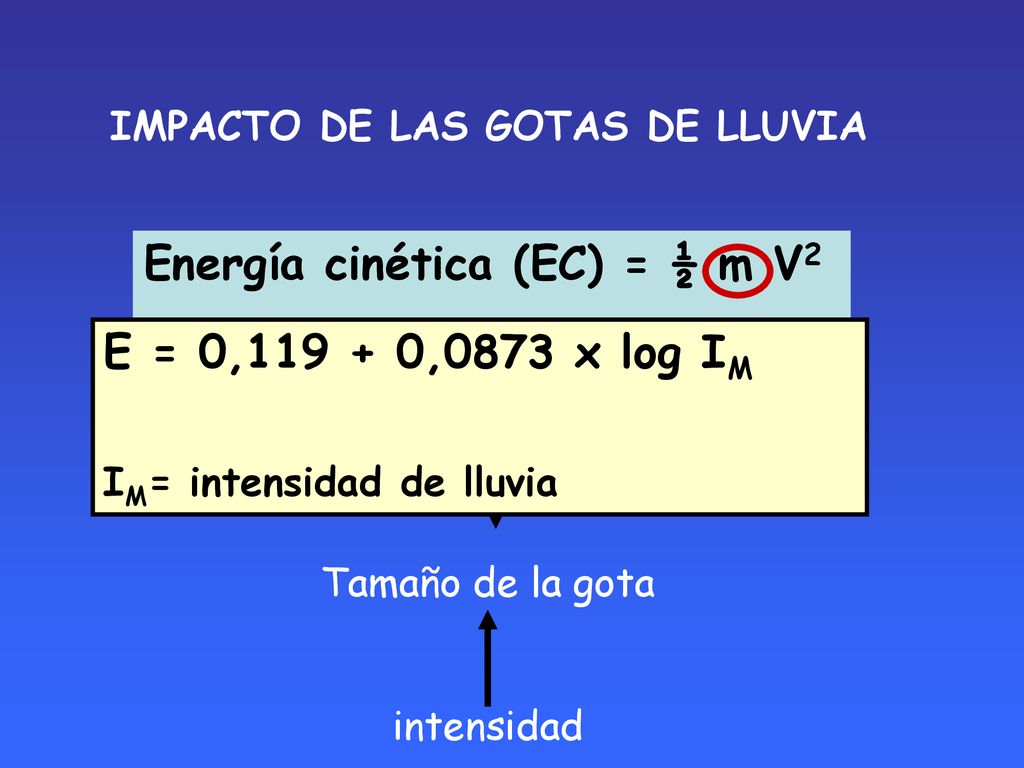

Energía cinética (EC) = ½ m V2 m: masa de la gota V: velocidad E = 0, ,0873 x log IM IM= intensidad de lluvia Tamaño de la gota intensidad

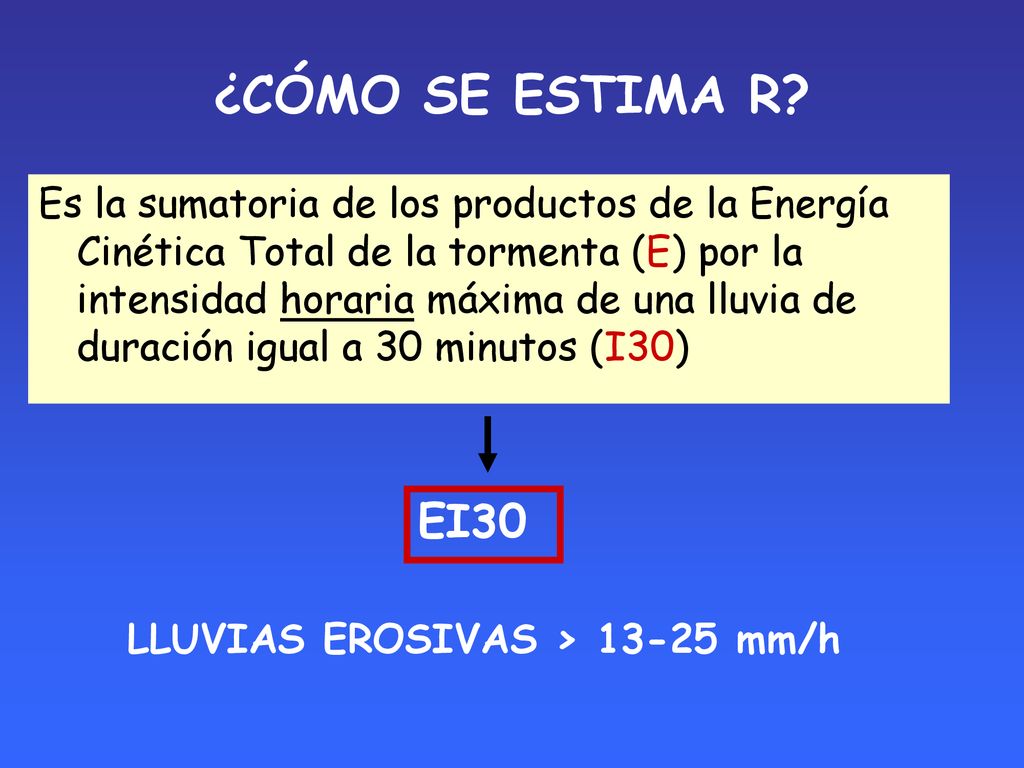

9 ¿CÓMO SE ESTIMA R? Es la sumatoria de los productos de la Energía Cinética Total de la tormenta (E) por la intensidad horaria máxima de una lluvia de duración igual a 30 minutos (I30) EI30 LLUVIAS EROSIVAS > mm/h

10 Uso el valor central de la intensidad

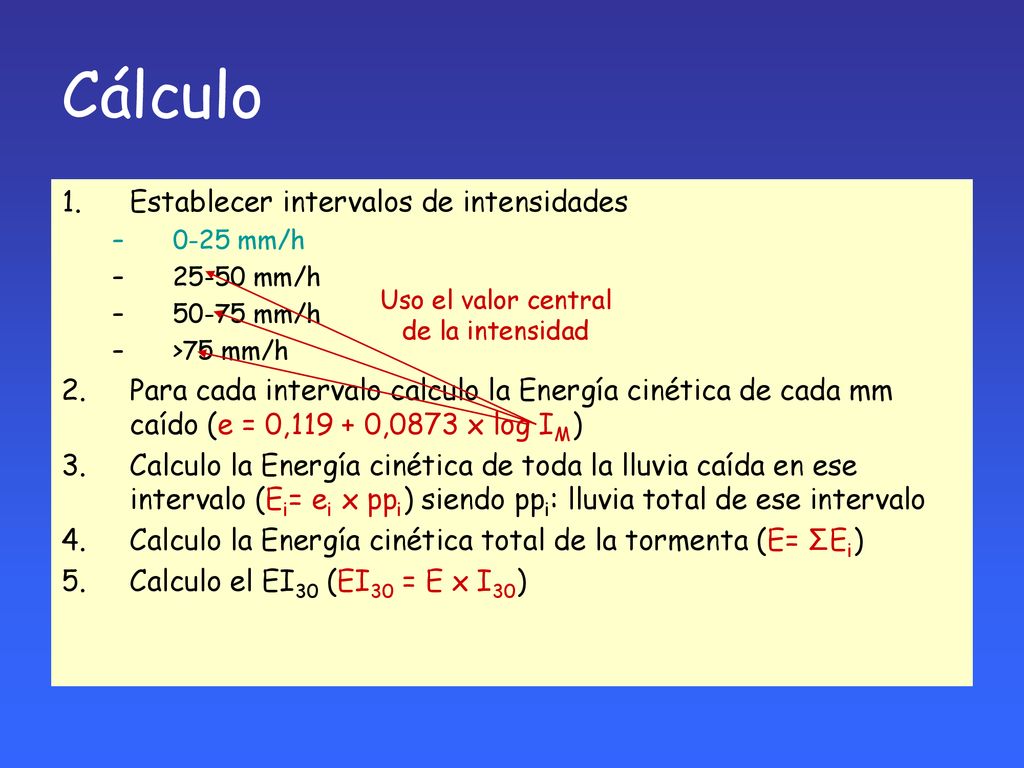

Cálculo Establecer intervalos de intensidades 0-25 mm/h 25-50 mm/h 50-75 mm/h >75 mm/h Para cada intervalo calculo la Energía cinética de cada mm caído (e = 0, ,0873 x log IM) Calculo la Energía cinética de toda la lluvia caída en ese intervalo (Ei= ei x ppi) siendo ppi: lluvia total de ese intervalo Calculo la Energía cinética total de la tormenta (E= ΣEi) Calculo el EI30 (EI30 = E x I30) Uso el valor central de la intensidad

11 Clase de intensidad (mm/h) Se considera no erosiva

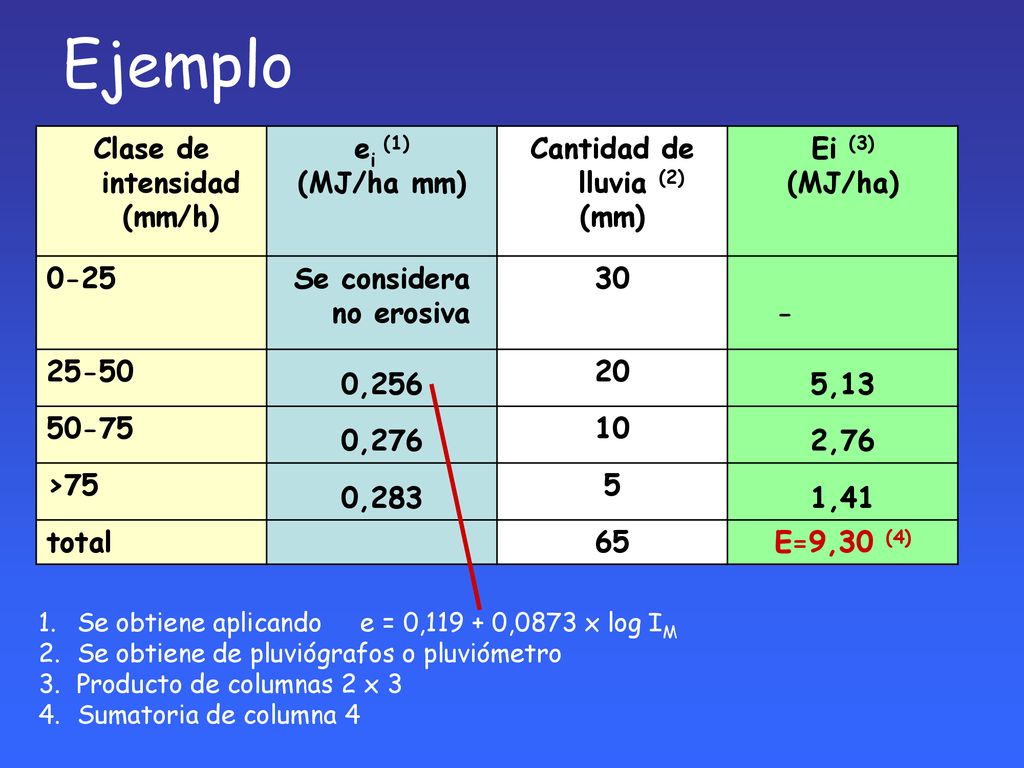

Ejemplo Clase de intensidad (mm/h) ei (1) (MJ/ha mm) Cantidad de lluvia (2) (mm) Ei (3) (MJ/ha) 0-25 Se considera no erosiva 30 - 25-50 0,256 20 5,13 50-75 0,276 10 2,76 >75 0,283 5 1,41 total 65 E=9,30 (4) Se obtiene aplicando e = 0, ,0873 x log IM Se obtiene de pluviógrafos o pluviómetro Producto de columnas 2 x 3 Sumatoria de columna 4

12 Si I30 (pluviógrafo) = 45 mm/h

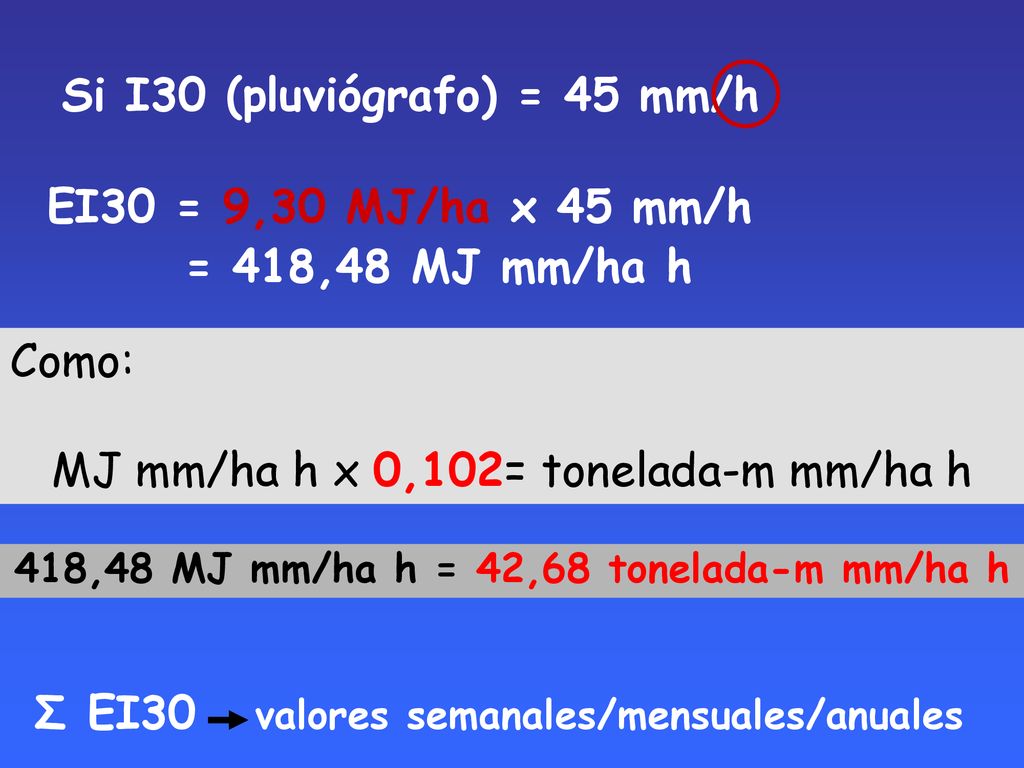

EI30 = 9,30 MJ/ha x 45 mm/h = 418,48 MJ mm/ha h Como: MJ mm/ha h x 0,102= tonelada-m mm/ha h 418,48 MJ mm/ha h = 42,68 tonelada-m mm/ha h Σ EI30 valores semanales/mensuales/anuales

13 t métrica-m mm/ha h año (INTA Paraná)

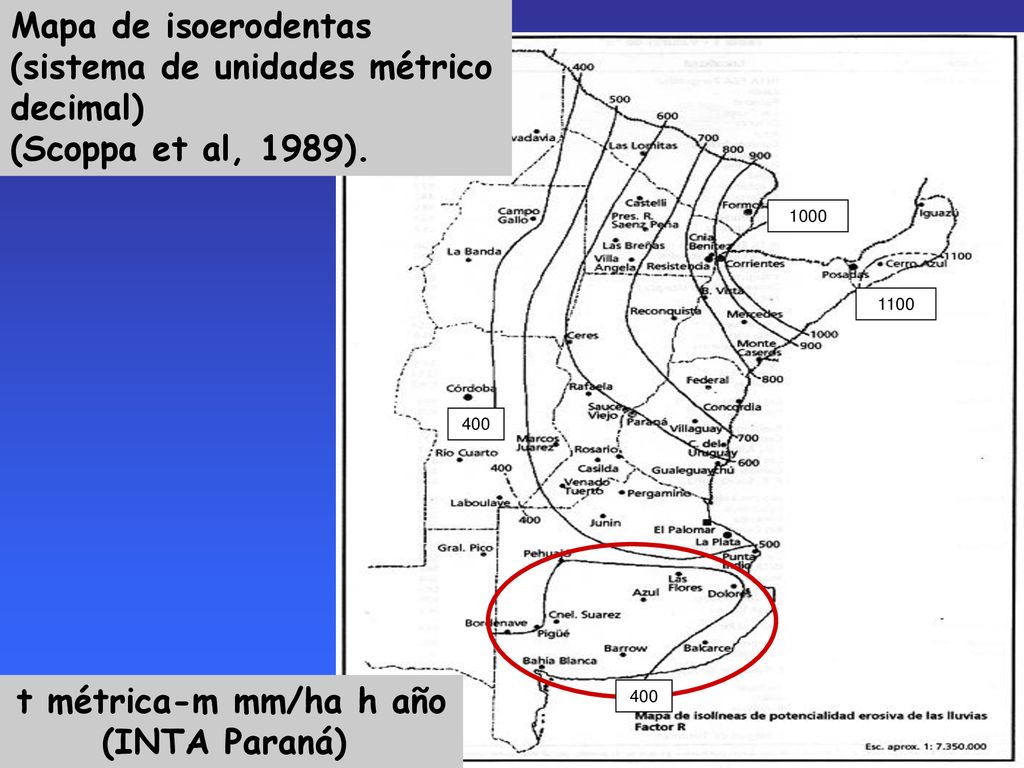

Mapa de isoerodentas (sistema de unidades métrico decimal) (Scoppa et al, 1989). 1000 1100 400 t métrica-m mm/ha h año (INTA Paraná) 400

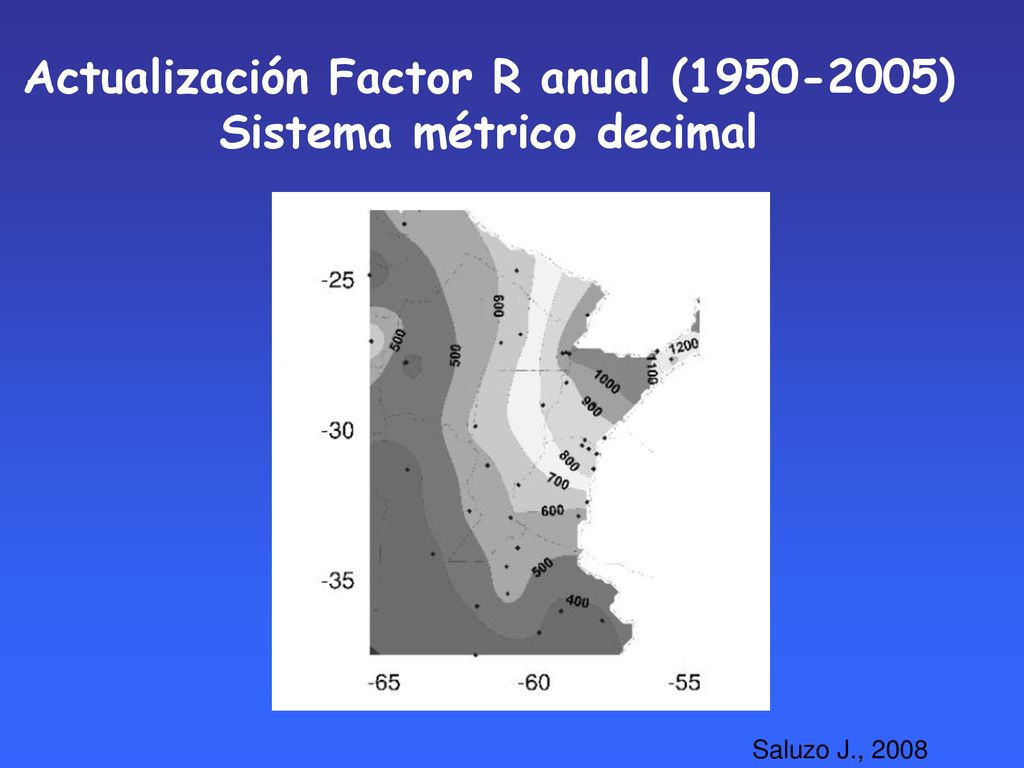

14 Actualización Factor R anual (1950-2005) Sistema métrico decimal
Saluzo J., 2008

15 Factor K (t ha h/t m mm ha) (erodabilidad suelo)

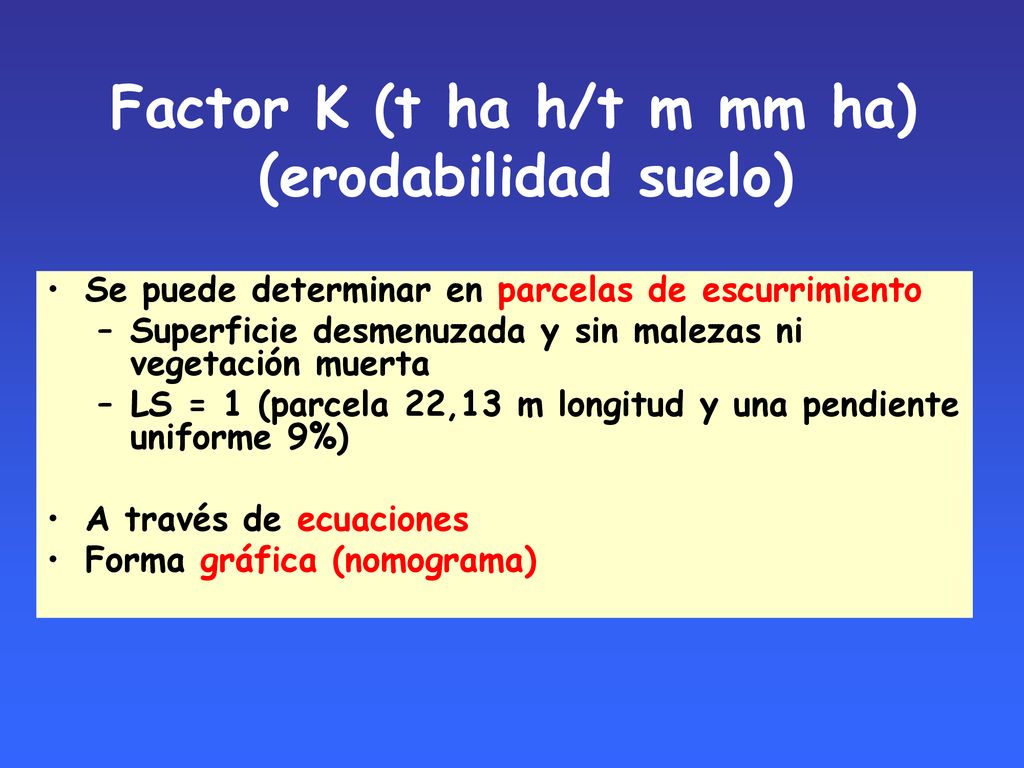

Se puede determinar en parcelas de escurrimiento Superficie desmenuzada y sin malezas ni vegetación muerta LS = 1 (parcela 22,13 m longitud y una pendiente uniforme 9%) A través de ecuaciones Forma gráfica (nomograma)

16 PARCELAS DE EVALUACIÓN O STÁNDARD PARAS ESTIMACIÓN DE K EN ARGENTINA

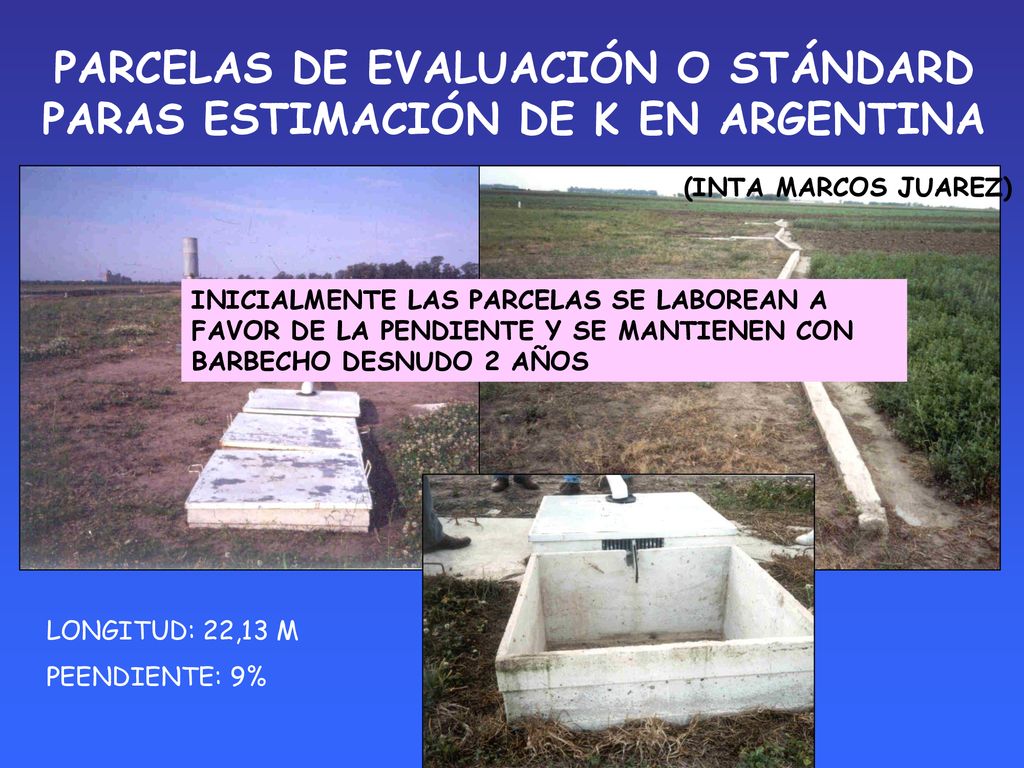

(INTA MARCOS JUAREZ) INICIALMENTE LAS PARCELAS SE LABOREAN A FAVOR DE LA PENDIENTE Y SE MANTIENEN CON BARBECHO DESNUDO 2 AÑOS LONGITUD: 22,13 M PEENDIENTE: 9%

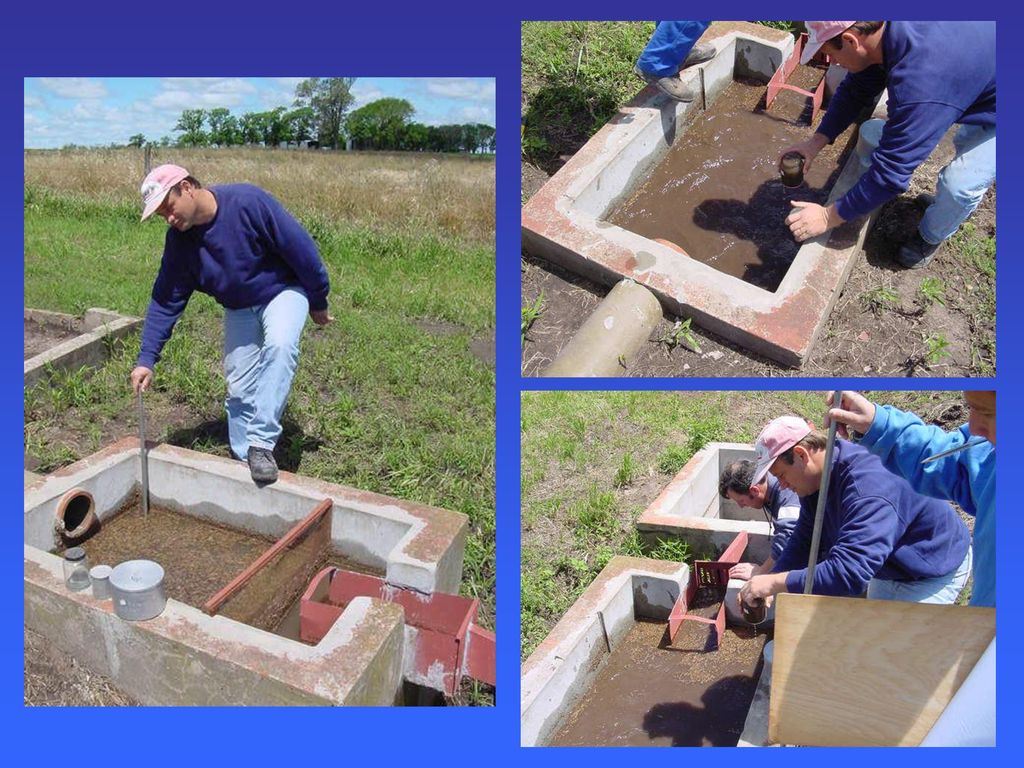

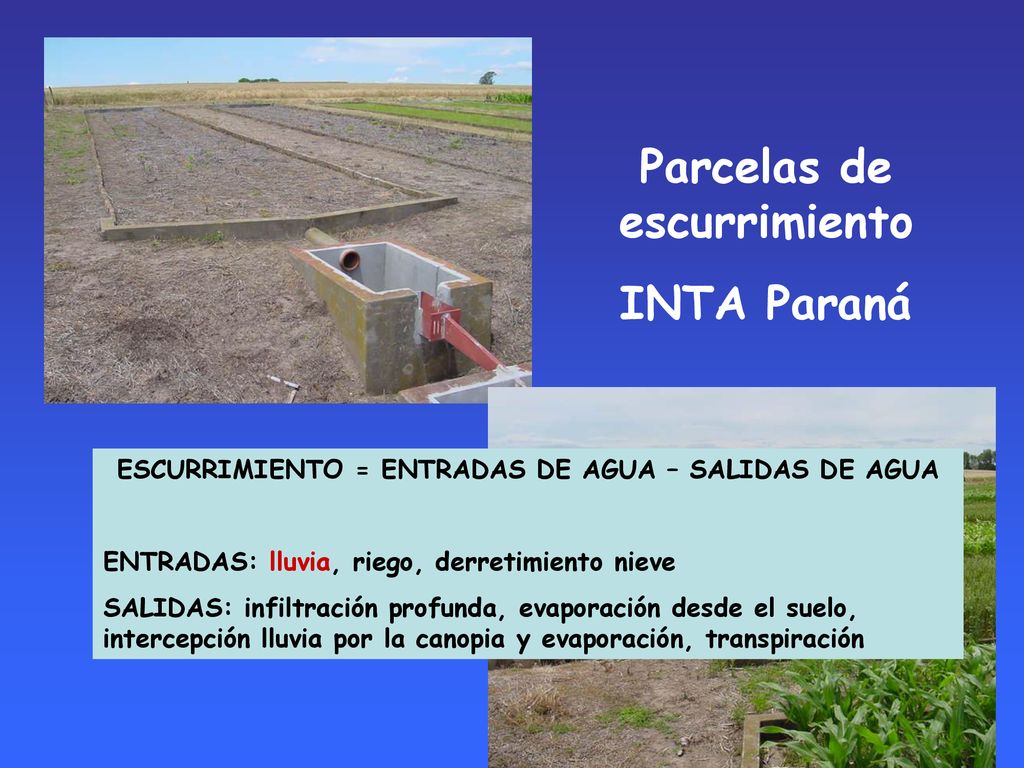

17 Parcelas de escurrimiento INTA Paraná
ESCURRIMIENTO = ENTRADAS DE AGUA – SALIDAS DE AGUA ENTRADAS: lluvia, riego, derretimiento nieve SALIDAS: infiltración profunda, evaporación desde el suelo, intercepción lluvia por la canopia y evaporación, transpiración

18

19 ESTA ES LA ECUACIÓN QUE PERMITIÓ HACER EL NOMOGRAMA

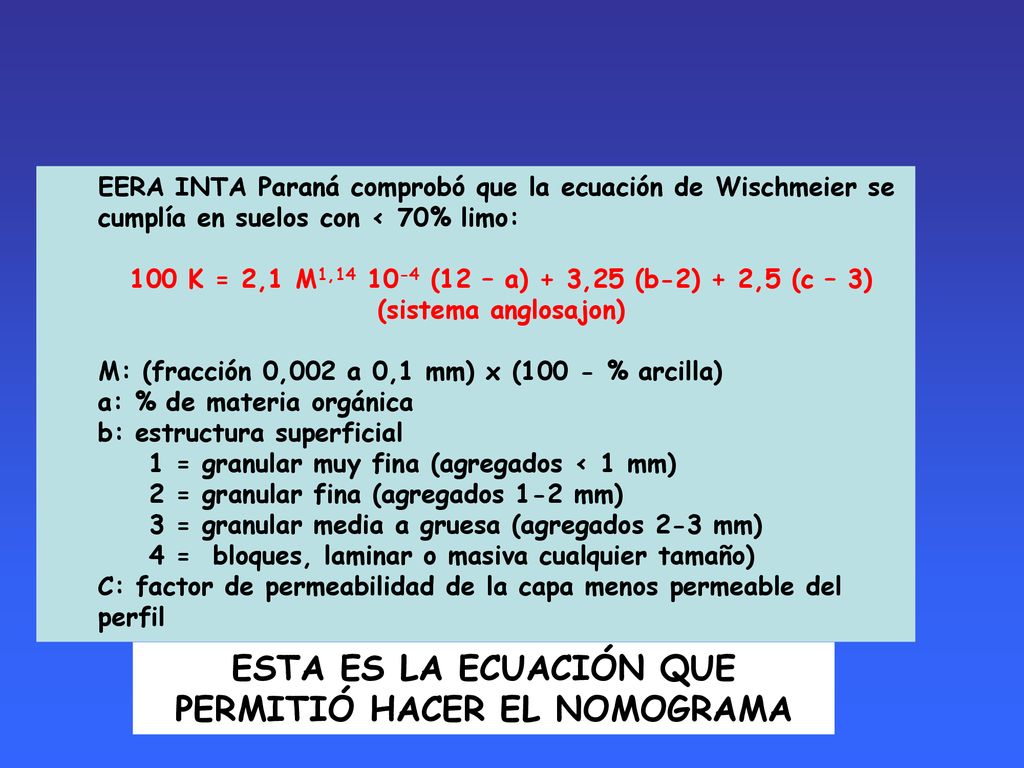

EERA INTA Paraná comprobó que la ecuación de Wischmeier se cumplía en suelos con < 70% limo: 100 K = 2,1 M1, (12 – a) + 3,25 (b-2) + 2,5 (c – 3) (sistema anglosajon) M: (fracción 0,002 a 0,1 mm) x (100 - % arcilla) a: % de materia orgánica b: estructura superficial 1 = granular muy fina (agregados < 1 mm) 2 = granular fina (agregados 1-2 mm) 3 = granular media a gruesa (agregados 2-3 mm) 4 = bloques, laminar o masiva cualquier tamaño) C: factor de permeabilidad de la capa menos permeable del perfil ESTA ES LA ECUACIÓN QUE PERMITIÓ HACER EL NOMOGRAMA

20 CÁLCULO DE K SEGÚN SISTEMA DE UNIDADES A TRAVÉS DE ECUACIONES

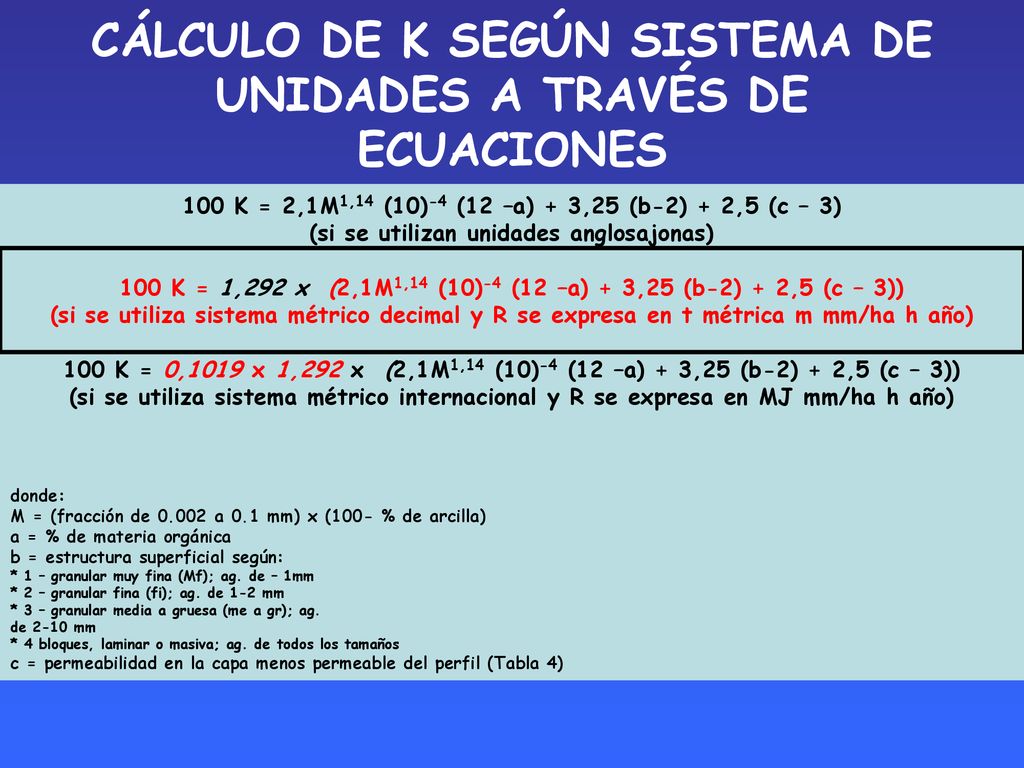

100 K = 2,1M1,14 (10)-4 (12 –a) + 3,25 (b-2) + 2,5 (c – 3) (si se utilizan unidades anglosajonas) 100 K = 1,292 x (2,1M1,14 (10)-4 (12 –a) + 3,25 (b-2) + 2,5 (c – 3)) (si se utiliza sistema métrico decimal y R se expresa en t métrica m mm/ha h año) 100 K = 0,1019 x 1,292 x (2,1M1,14 (10)-4 (12 –a) + 3,25 (b-2) + 2,5 (c – 3)) (si se utiliza sistema métrico internacional y R se expresa en MJ mm/ha h año) donde: M = (fracción de a 0.1 mm) x (100- % de arcilla) a = % de materia orgánica b = estructura superficial según: * 1 – granular muy fina (Mf); ag. de – 1mm * 2 – granular fina (fi); ag. de 1-2 mm * 3 – granular media a gruesa (me a gr); ag. de 2-10 mm * 4 bloques, laminar o masiva; ag. de todos los tamaños c = permeabilidad en la capa menos permeable del perfil (Tabla 4)

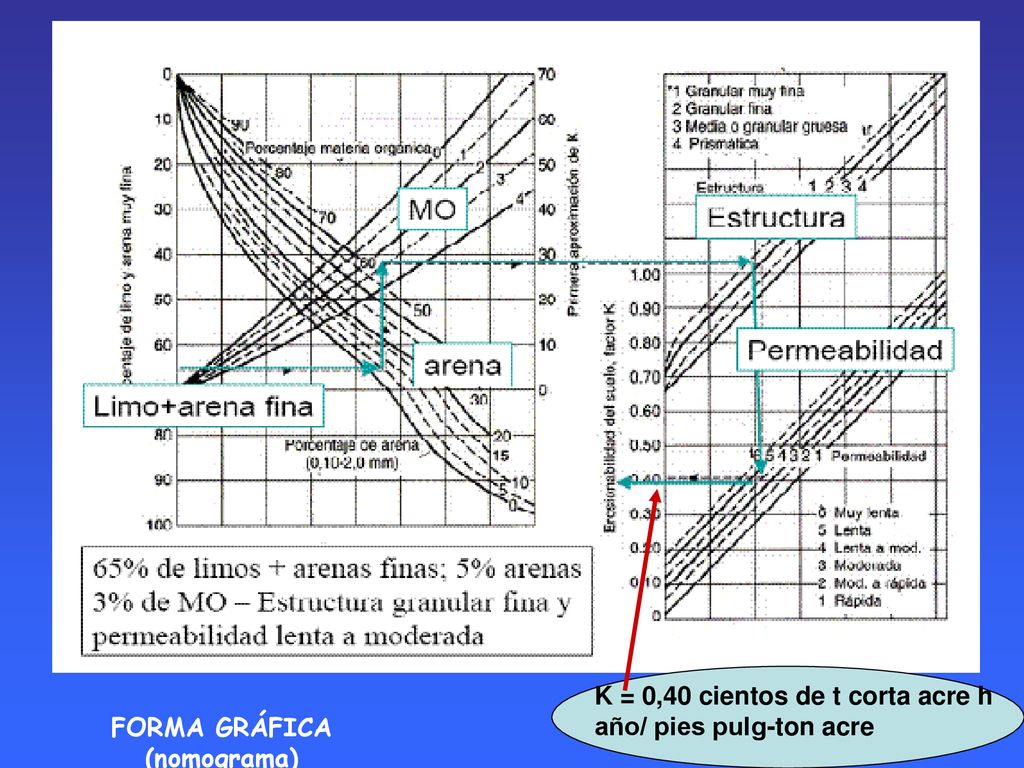

21 FORMA GRÁFICA (nomograma)
K = 0,40 cientos de t corta acre h año/ pies pulg-ton acre FORMA GRÁFICA (nomograma)

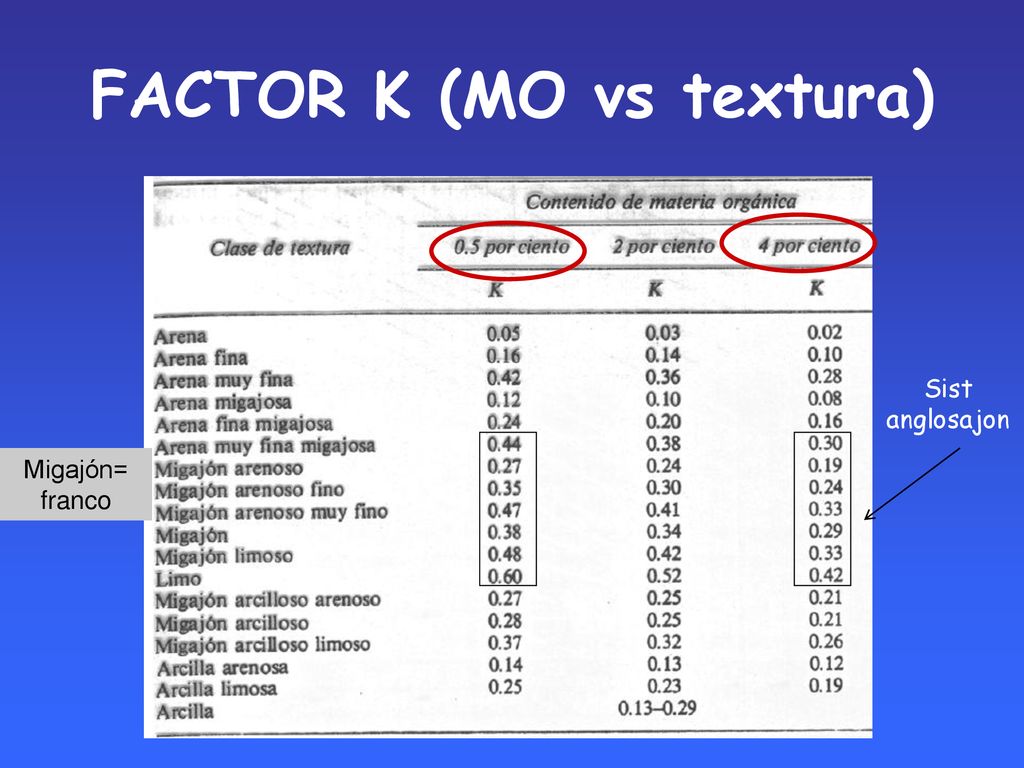

22 FACTOR K (MO vs textura)
Sist anglosajon Migajón= franco

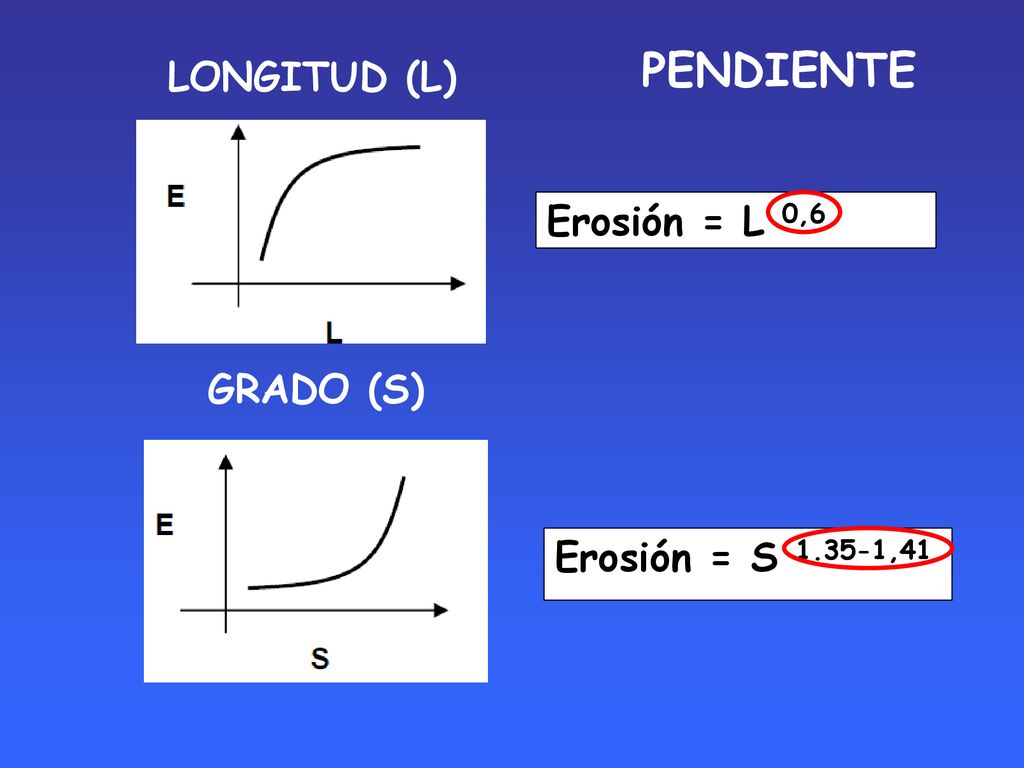

23 PENDIENTE LONGITUD (L) Erosión = L 0,6 GRADO (S) Erosión = S ,41

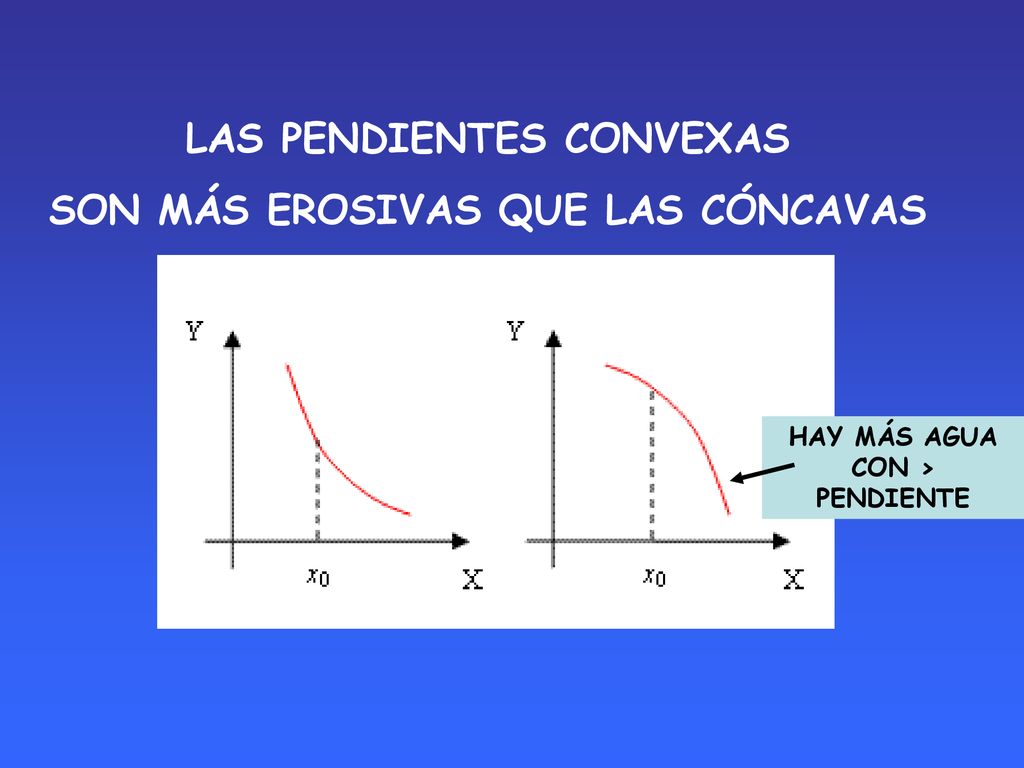

24 LAS PENDIENTES CONVEXAS SON MÁS EROSIVAS QUE LAS CÓNCAVAS
HAY MÁS AGUA CON > PENDIENTE

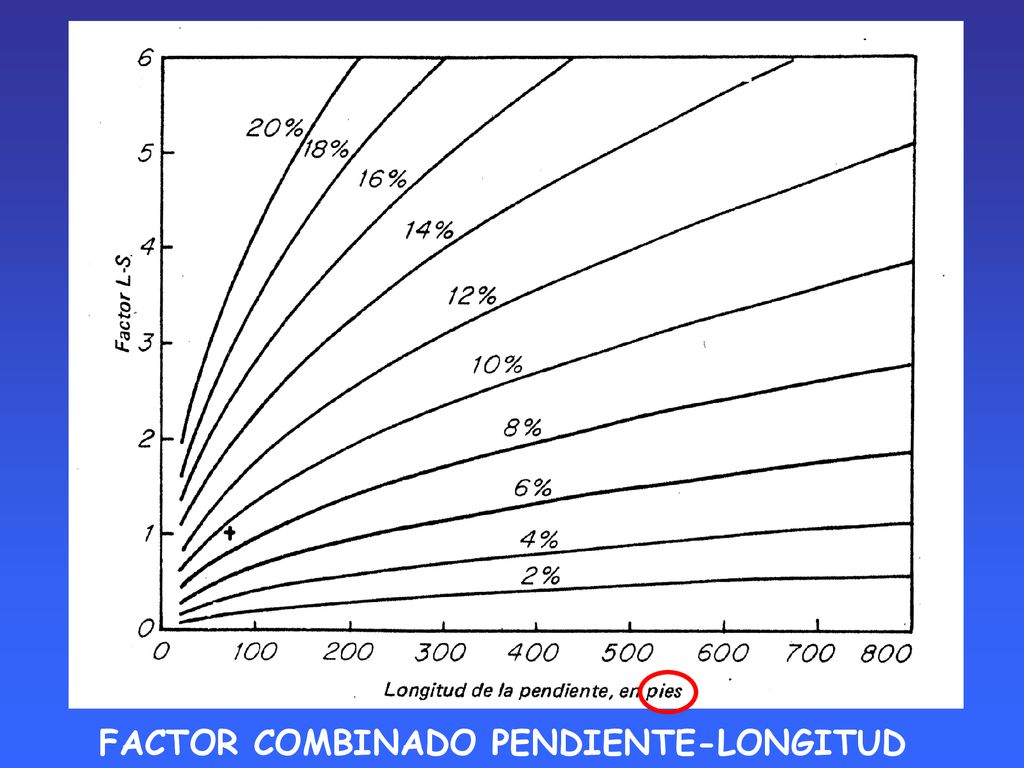

25 FACTOR COMBINADO PENDIENTE-LONGITUD

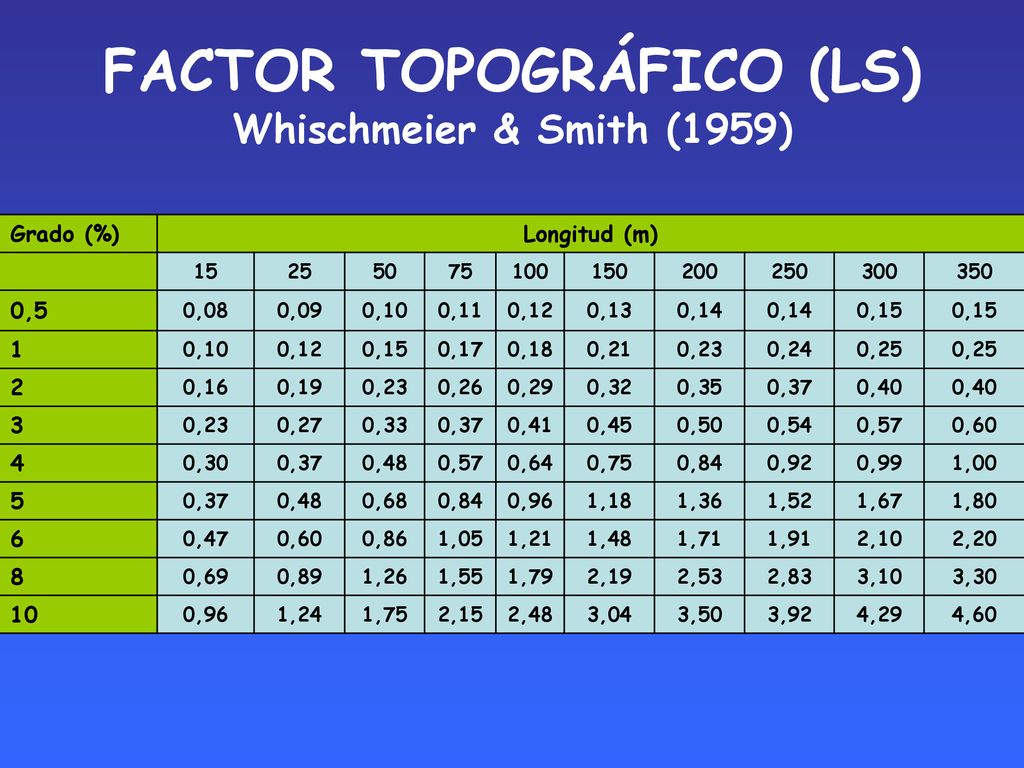

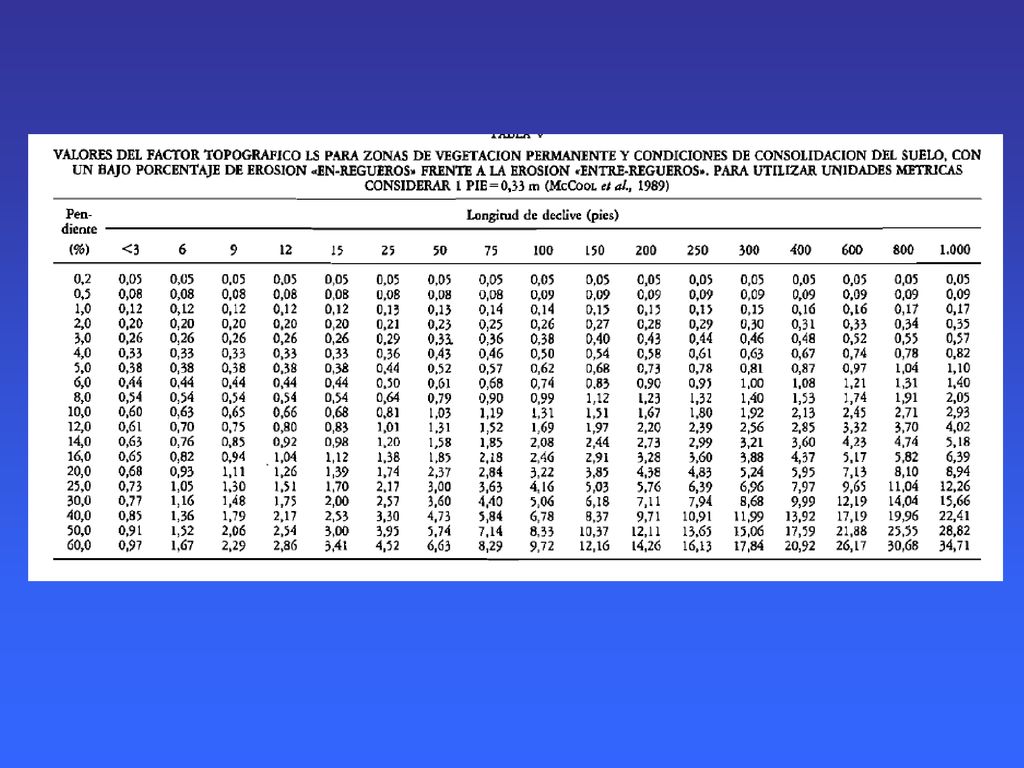

26 FACTOR TOPOGRÁFICO (LS) Whischmeier & Smith (1959)
Grado (%) Longitud (m) 15 25 50 75 100 150 200 250 300 350 0,5 0,08 0,09 0,10 0,11 0,12 0,13 0,14 0,15 1 0,17 0,18 0,21 0,23 0,24 0,25 2 0,16 0,19 0,26 0,29 0,32 0,35 0,37 0,40 3 0,27 0,33 0,41 0,45 0,50 0,54 0,57 0,60 4 0,30 0,48 0,64 0,75 0,84 0,92 0,99 1,00 5 0,68 0,96 1,18 1,36 1,52 1,67 1,80 6 0,47 0,86 1,05 1,21 1,48 1,71 1,91 2,10 2,20 8 0,69 0,89 1,26 1,55 1,79 2,19 2,53 2,83 3,10 3,30 10 1,24 1,75 2,15 2,48 3,04 3,50 3,92 4,29 4,60

27

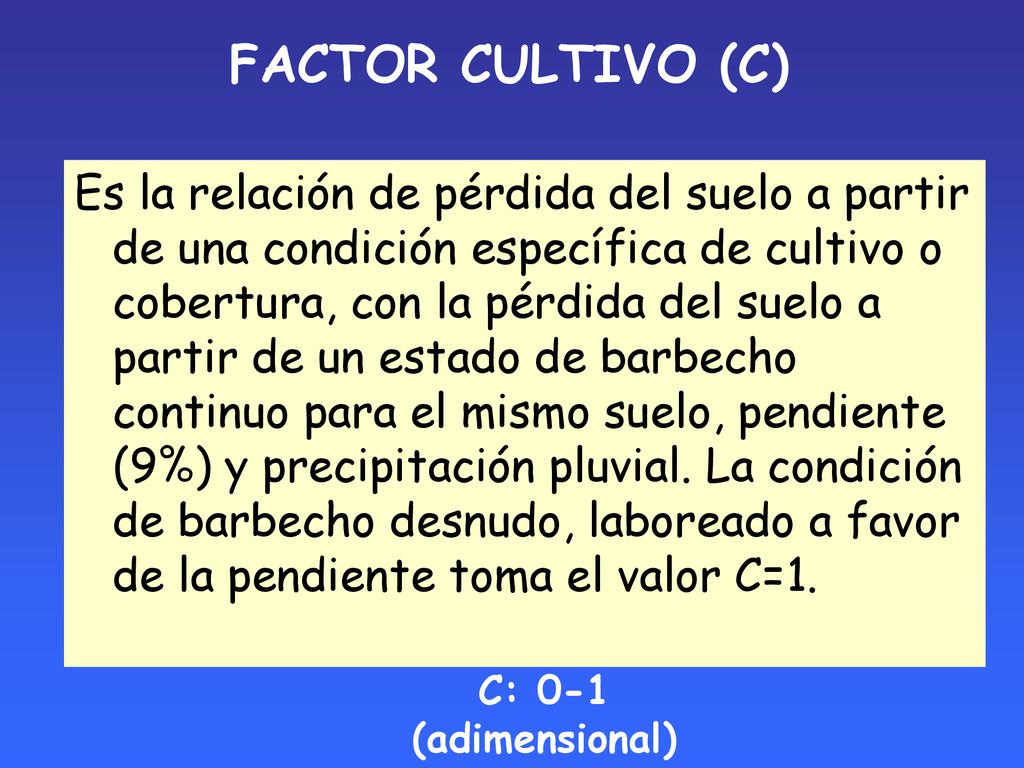

28 FACTOR CULTIVO (C) Es la relación de pérdida del suelo a partir de una condición específica de cultivo o cobertura, con la pérdida del suelo a partir de un estado de barbecho continuo para el mismo suelo, pendiente (9%) y precipitación pluvial. La condición de barbecho desnudo, laboreado a favor de la pendiente toma el valor C=1. C: 0-1 (adimensional)

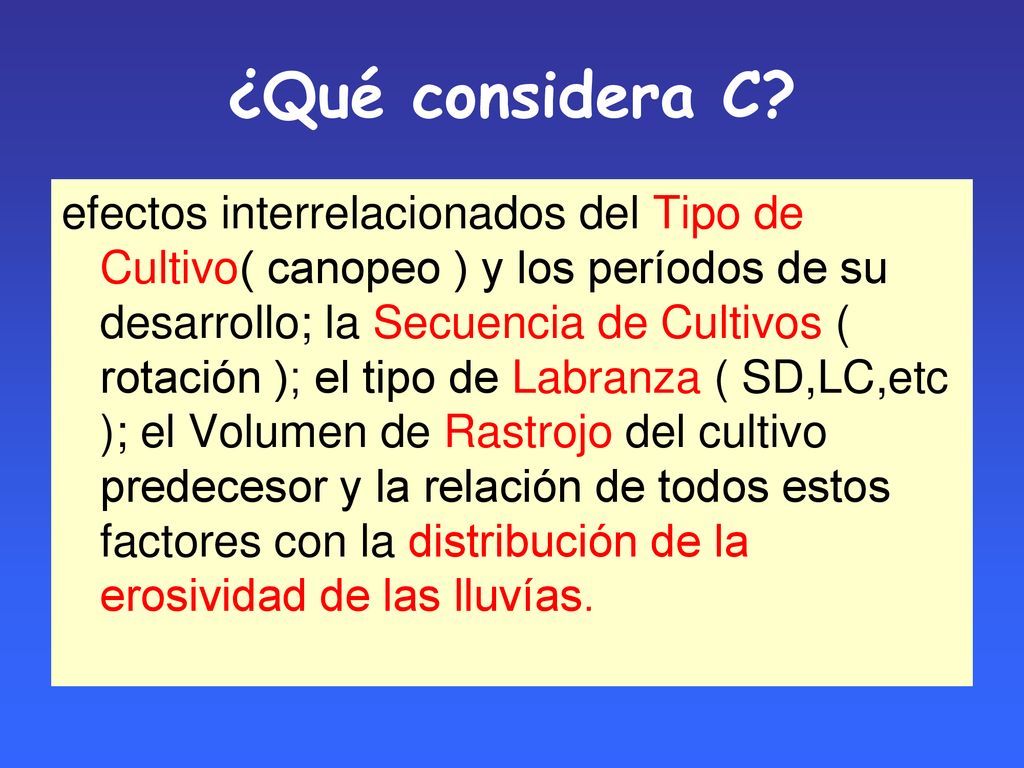

29 ¿Qué considera C? efectos interrelacionados del Tipo de Cultivo( canopeo ) y los períodos de su desarrollo; la Secuencia de Cultivos ( rotación ); el tipo de Labranza ( SD,LC,etc ); el Volumen de Rastrojo del cultivo predecesor y la relación de todos estos factores con la distribución de la erosividad de las lluvías.

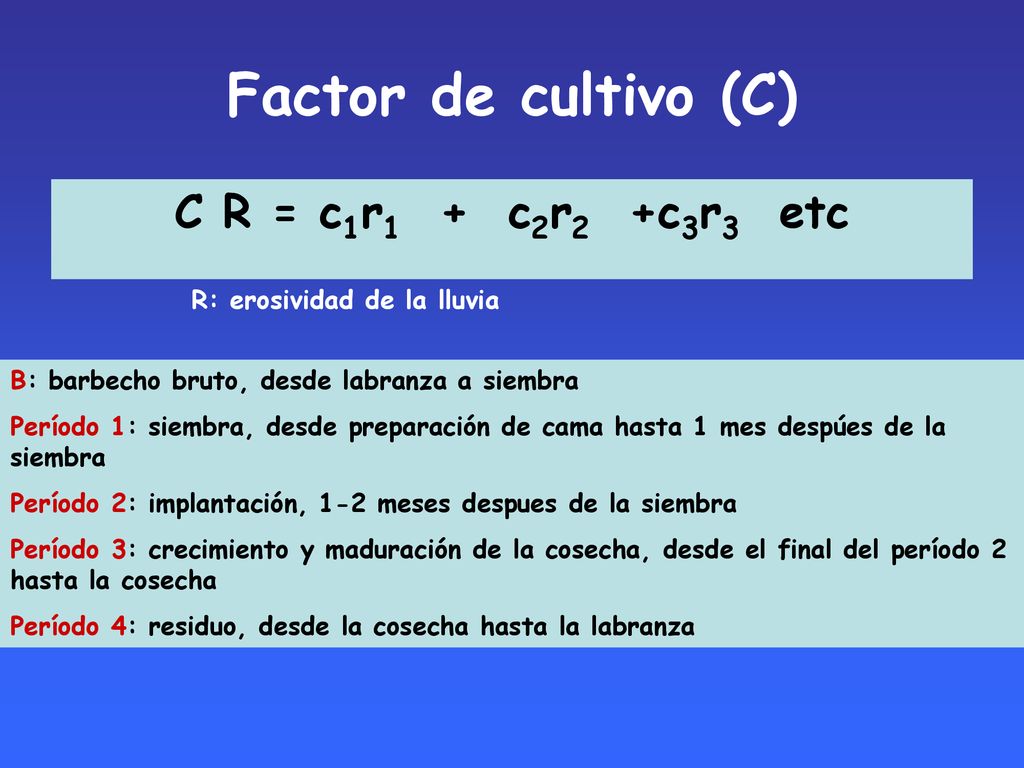

30 Factor de cultivo (C) C R = c1r1 + c2r2 +c3r3 etc
R: erosividad de la lluvia B: barbecho bruto, desde labranza a siembra Período 1: siembra, desde preparación de cama hasta 1 mes despúes de la siembra Período 2: implantación, 1-2 meses despues de la siembra Período 3: crecimiento y maduración de la cosecha, desde el final del período 2 hasta la cosecha Período 4: residuo, desde la cosecha hasta la labranza

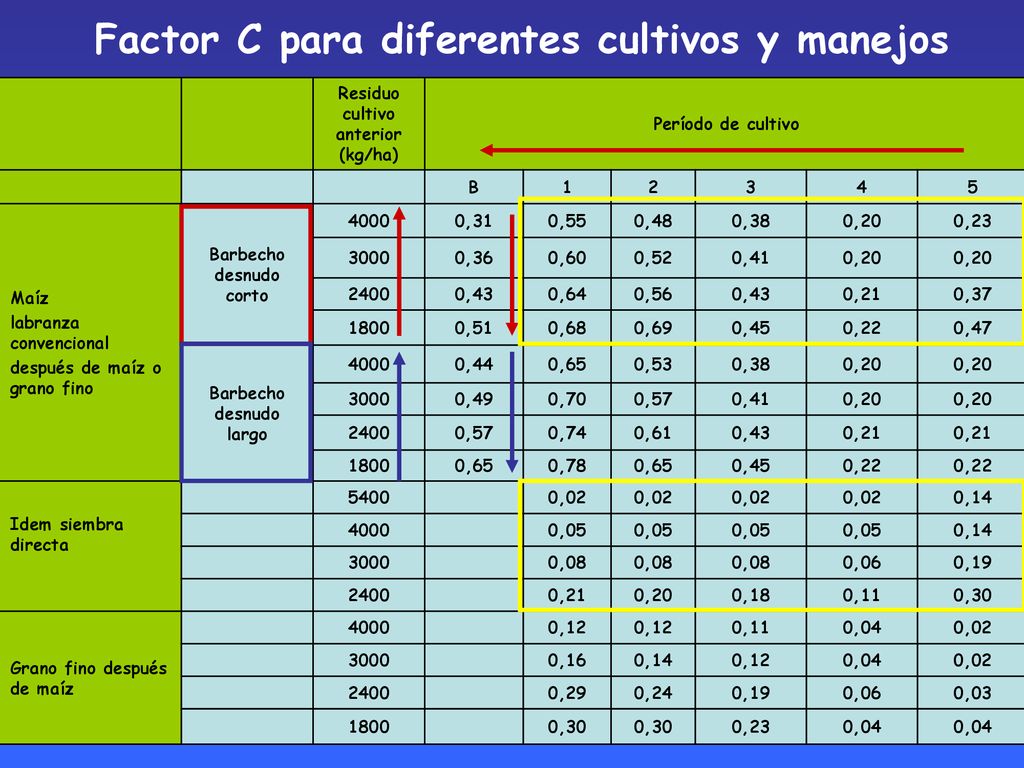

31 Factor C para diferentes cultivos y manejos
Residuo cultivo anterior (kg/ha) Período de cultivo B 1 2 3 4 5 Maíz labranza convencional después de maíz o grano fino Barbecho desnudo corto 4000 0,31 0,55 0,48 0,38 0,20 0,23 3000 0,36 0,60 0,52 0,41 2400 0,43 0,64 0,56 0,21 0,37 1800 0,51 0,68 0,69 0,45 0,22 0,47 Barbecho desnudo largo 0,44 0,65 0,53 0,49 0,70 0,57 0,74 0,61 0,78 Idem siembra directa 5400 0,02 0,14 0,05 0,08 0,06 0,19 0,18 0,11 0,30 Grano fino después de maíz 0,12 0,04 0,16 0,29 0,24 0,03

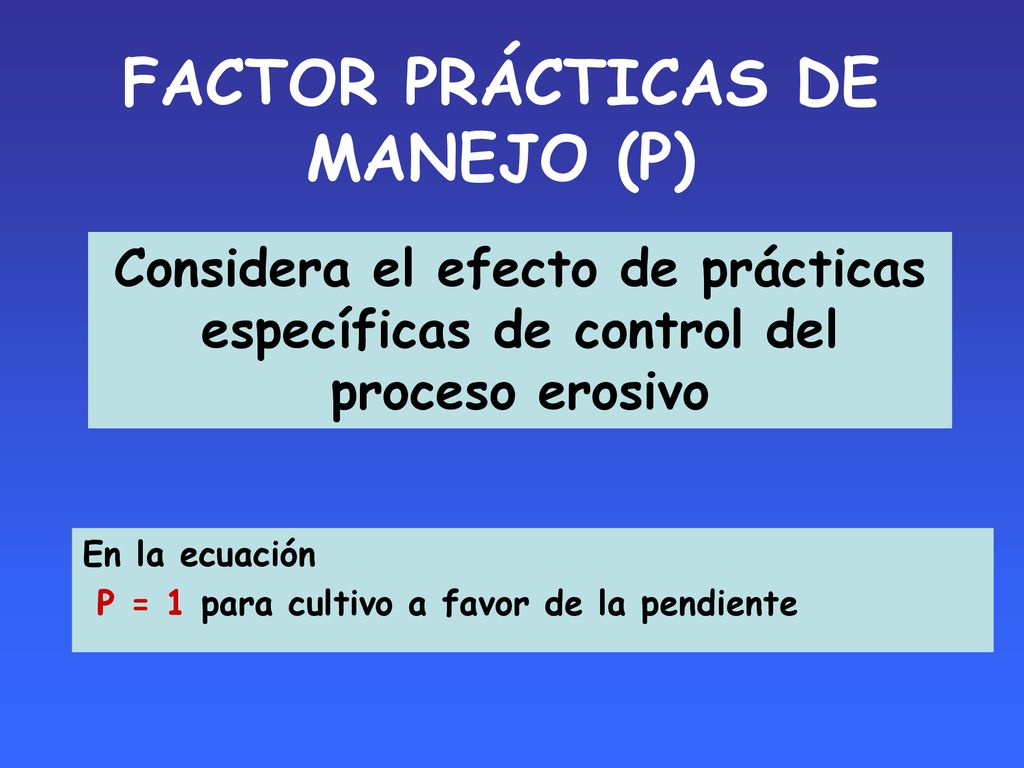

32 FACTOR PRÁCTICAS DE MANEJO (P)
Considera el efecto de prácticas específicas de control del proceso erosivo En la ecuación P = 1 para cultivo a favor de la pendiente

33 Longitud máxima para ese P (m)

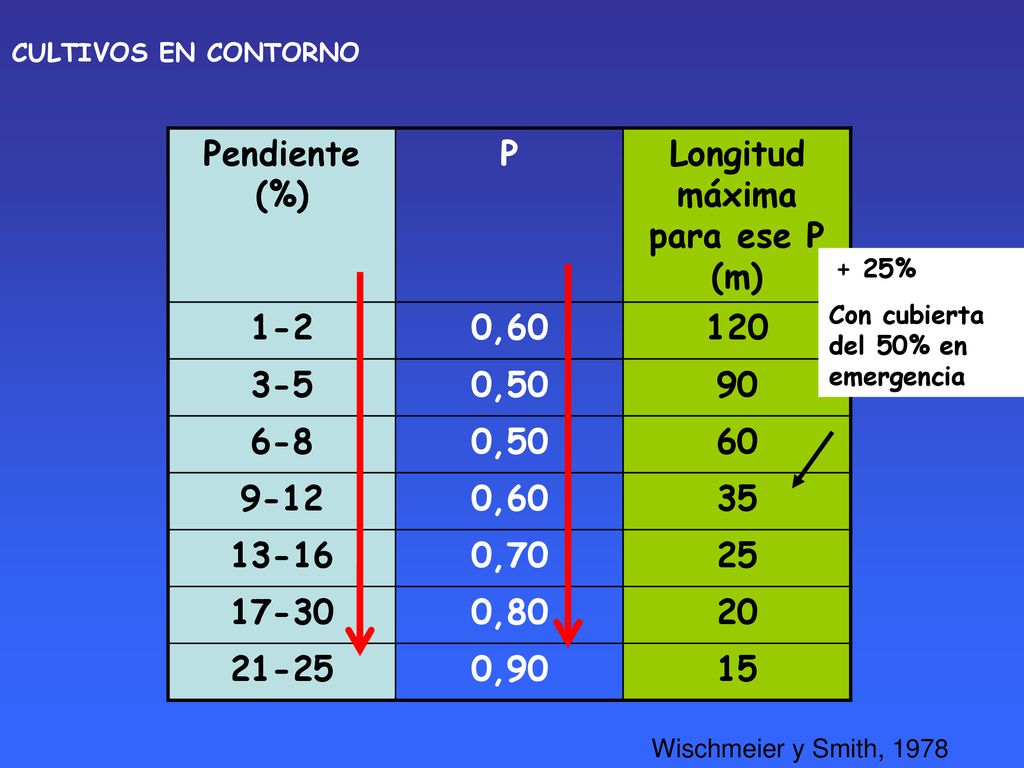

CULTIVOS EN CONTORNO Pendiente (%) P Longitud máxima para ese P (m) 1-2 0,60 120 3-5 0,50 90 6-8 60 9-12 35 13-16 0,70 25 17-30 0,80 20 21-25 0,90 15 + 25% Con cubierta del 50% en emergencia Wischmeier y Smith, 1978

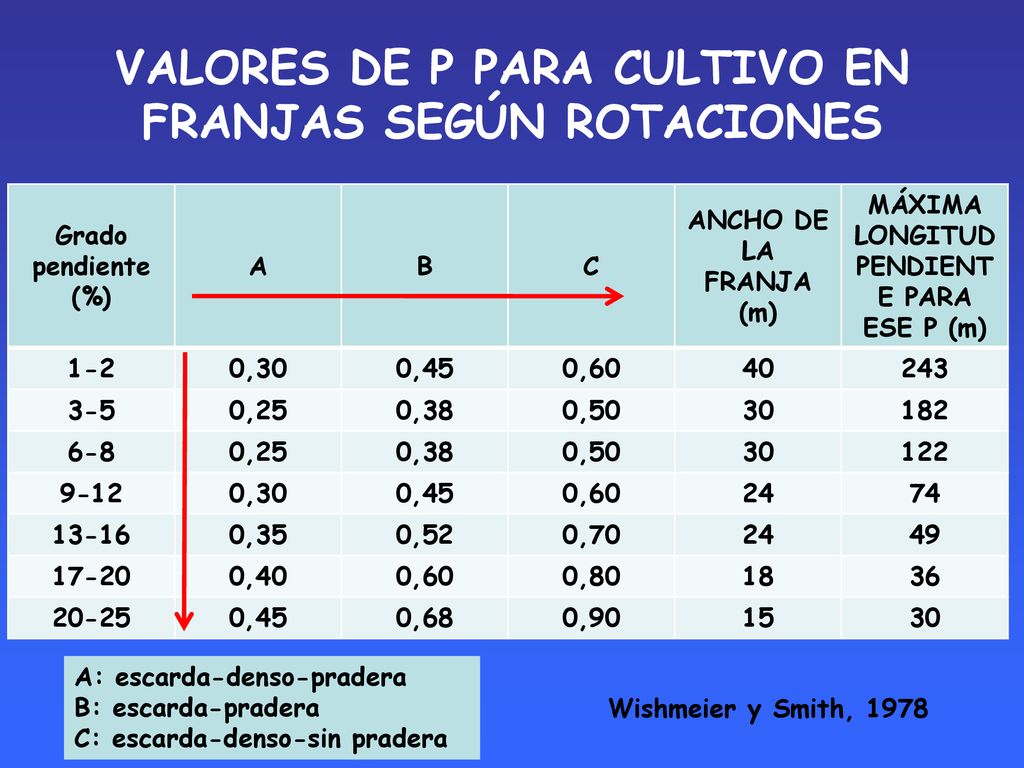

34 VALORES DE P PARA CULTIVO EN FRANJAS SEGÚN ROTACIONES
Grado pendiente (%) A B C ANCHO DE LA FRANJA (m) MÁXIMA LONGITUD PENDIENTE PARA ESE P (m) 1-2 0,30 0,45 0,60 40 243 3-5 0,25 0,38 0,50 30 182 6-8 122 9-12 24 74 13-16 0,35 0,52 0,70 49 17-20 0,40 0,80 18 36 20-25 0,68 0,90 15 A: escarda-denso-pradera B: escarda-pradera C: escarda-denso-sin pradera Wishmeier y Smith, 1978

35 Más valores de P….

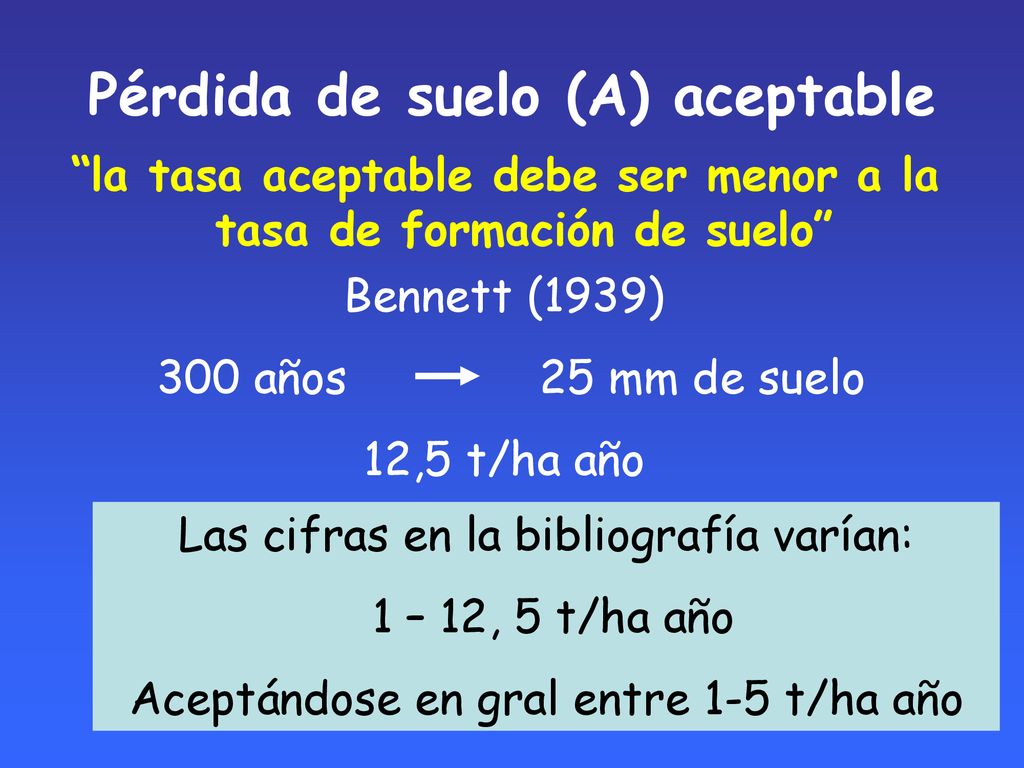

36 Pérdida de suelo (A) aceptable
“la tasa aceptable debe ser menor a la tasa de formación de suelo” Bennett (1939) 300 años mm de suelo 12,5 t/ha año Las cifras en la bibliografía varían: 1 – 12, 5 t/ha año Aceptándose en gral entre 1-5 t/ha año

37 Valores recomendados para la pérdida máxima de pérdida de suelo
Mesoescala Pérdida aceptada (kg/m2 año) Suelos profundos y fértiles 0,6-1,1 (Wishmeier y Smith, 1965) Suelos someros muy erosionables 0,2-0,5 (Hudson 1971, Smith y Stamy 1965) Suelos migajosos muy profundos derivados de cenizas 1,3-1,5 (Hudson 1971) Para diferentes profundidades < 25 cm ---0,2-0,5 (Amoldus, 1977) 25-50 cm --- 0,5-0,7 cm --- 0,7-0,9 > 150 cm --- 1,1 Areas muy erosionadas, ej. montañas en los trópicos 2,5 Macroescala ej. Cuencas exorreicas O,2 Macroescala ej. Localidades en construcción

38 Valores de tolerancia a pérdida de suelo

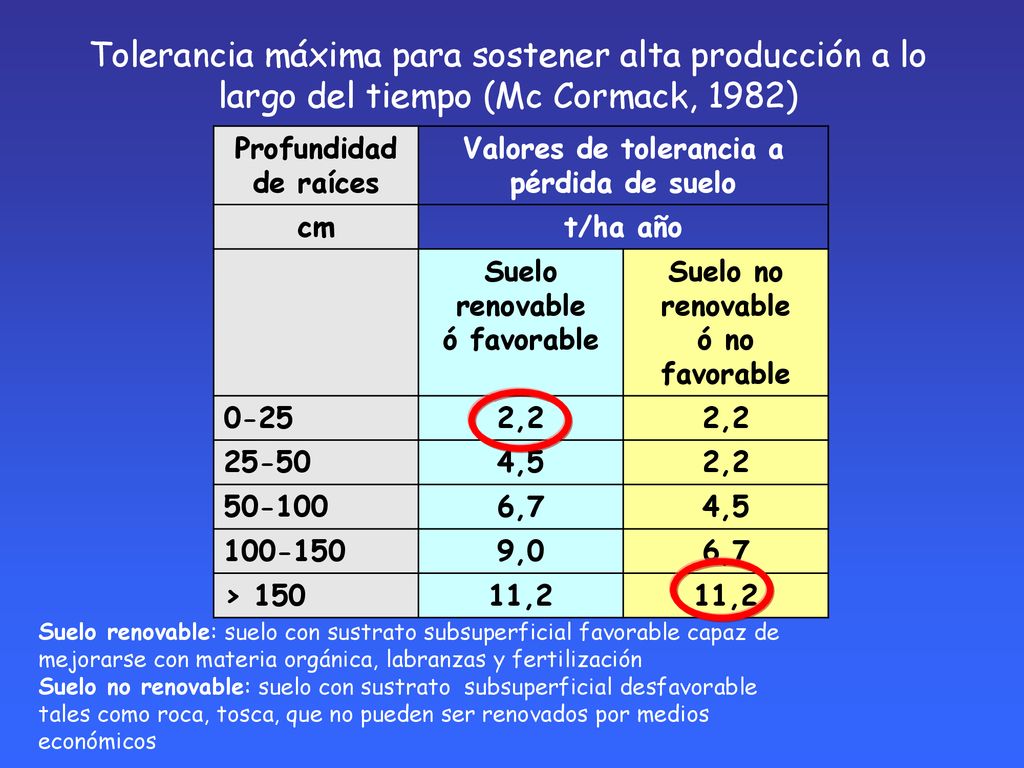

Tolerancia máxima para sostener alta producción a lo largo del tiempo (Mc Cormack, 1982) Profundidad de raíces Valores de tolerancia a pérdida de suelo cm t/ha año Suelo renovable ó favorable Suelo no renovable ó no favorable 0-25 2,2 25-50 4,5 50-100 6,7 9,0 > 150 11,2 Suelo renovable: suelo con sustrato subsuperficial favorable capaz de mejorarse con materia orgánica, labranzas y fertilización Suelo no renovable: suelo con sustrato subsuperficial desfavorable tales como roca, tosca, que no pueden ser renovados por medios económicos

39 Profundidad suelo libre para enraizar (cm)

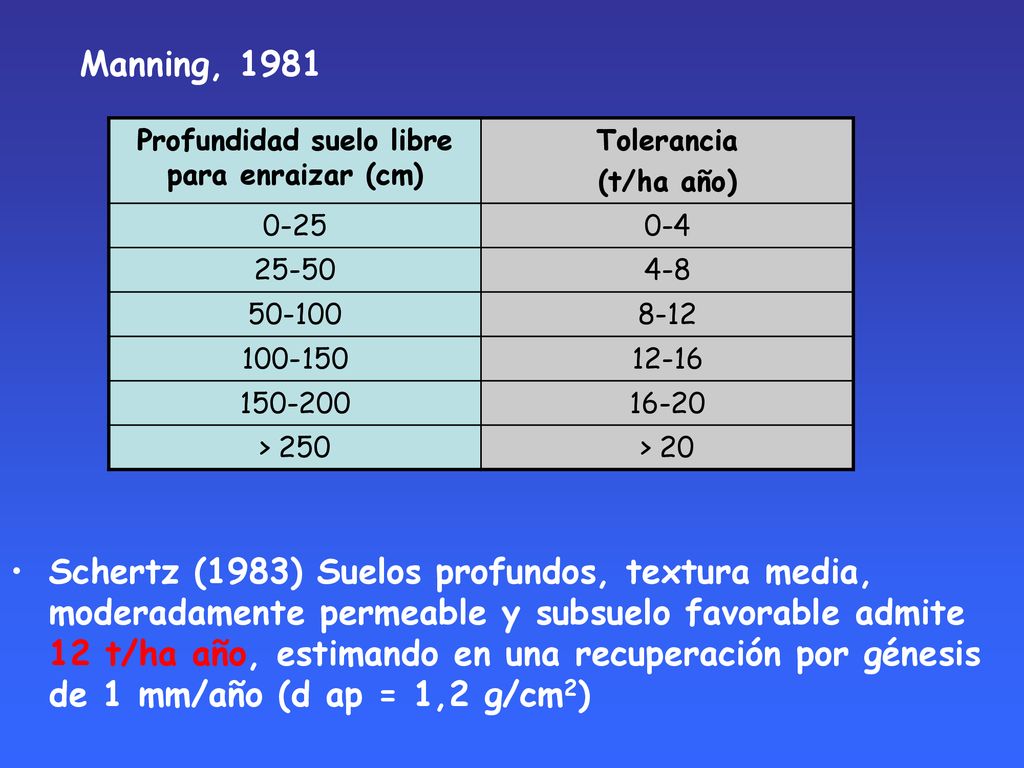

Manning, 1981 Profundidad suelo libre para enraizar (cm) Tolerancia (t/ha año) 0-25 0-4 25-50 4-8 50-100 8-12 12-16 16-20 > 250 > 20 Schertz (1983) Suelos profundos, textura media, moderadamente permeable y subsuelo favorable admite 12 t/ha año, estimando en una recuperación por génesis de 1 mm/año (d ap = 1,2 g/cm2)

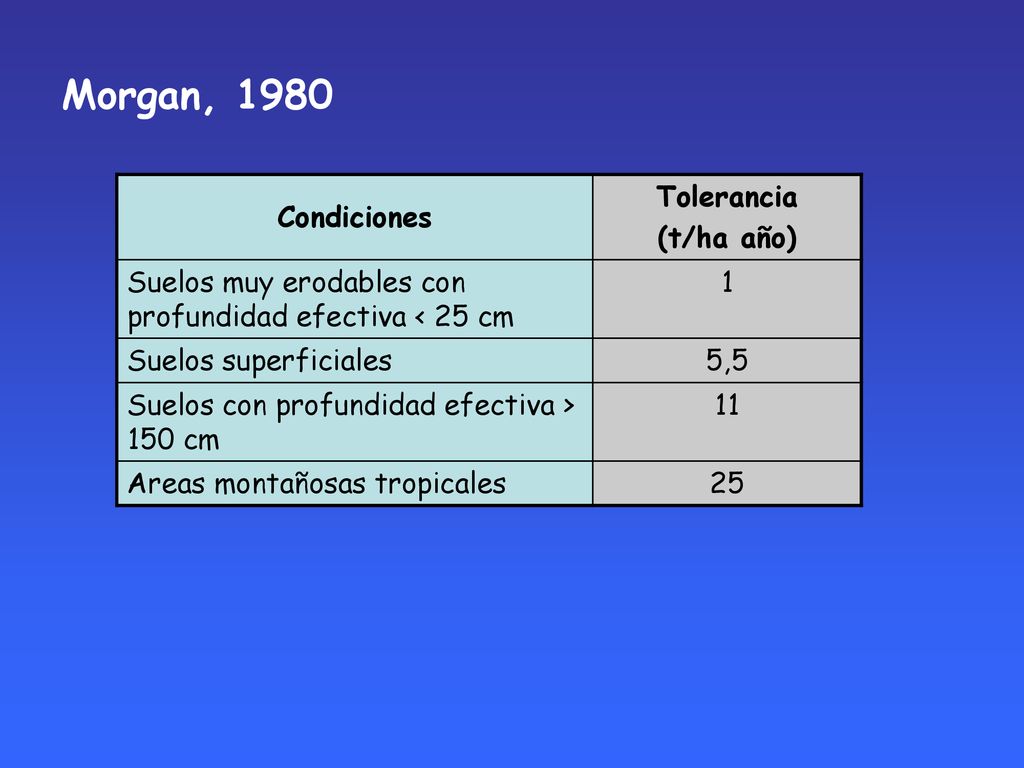

40 Morgan, 1980 Condiciones Tolerancia (t/ha año)
Suelos muy erodables con profundidad efectiva < 25 cm 1 Suelos superficiales 5,5 Suelos con profundidad efectiva > 150 cm 11 Areas montañosas tropicales 25

41 MODIFICACIONES A LA USLE

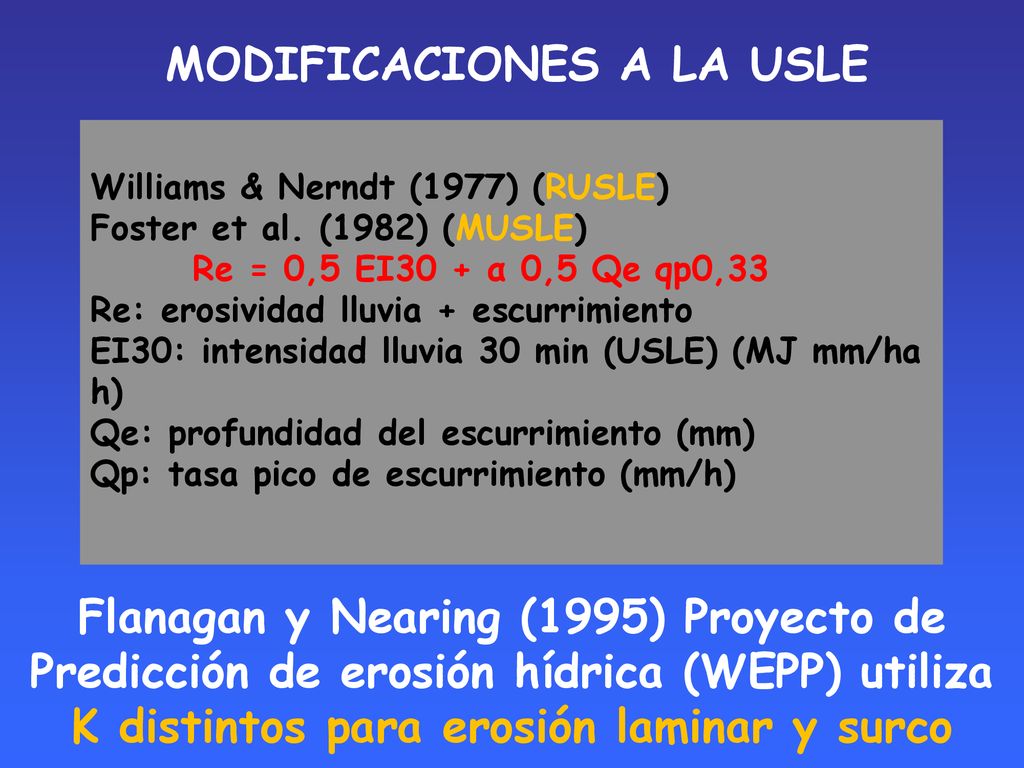

Williams & Nerndt (1977) (RUSLE) Foster et al. (1982) (MUSLE) Re = 0,5 EI30 + α 0,5 Qe qp0,33 Re: erosividad lluvia + escurrimiento EI30: intensidad lluvia 30 min (USLE) (MJ mm/ha h) Qe: profundidad del escurrimiento (mm) Qp: tasa pico de escurrimiento (mm/h) Flanagan y Nearing (1995) Proyecto de Predicción de erosión hídrica (WEPP) utiliza K distintos para erosión laminar y surco

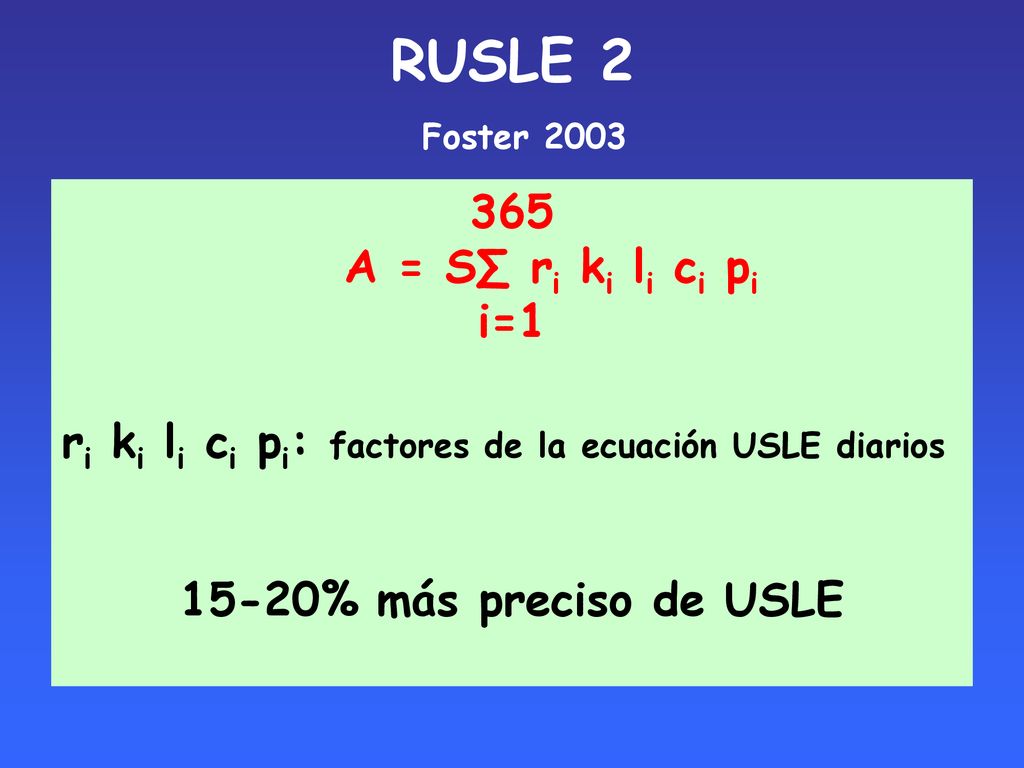

42 RUSLE 2 Foster 2003 365 A = S∑ ri ki li ci pi i=1
ri ki li ci pi: factores de la ecuación USLE diarios 15-20% más preciso de USLE

43 CUENCA DEL ARROYO NAPOSTA DEGRADACIÓN POR EROSIÓN HÍDRICA

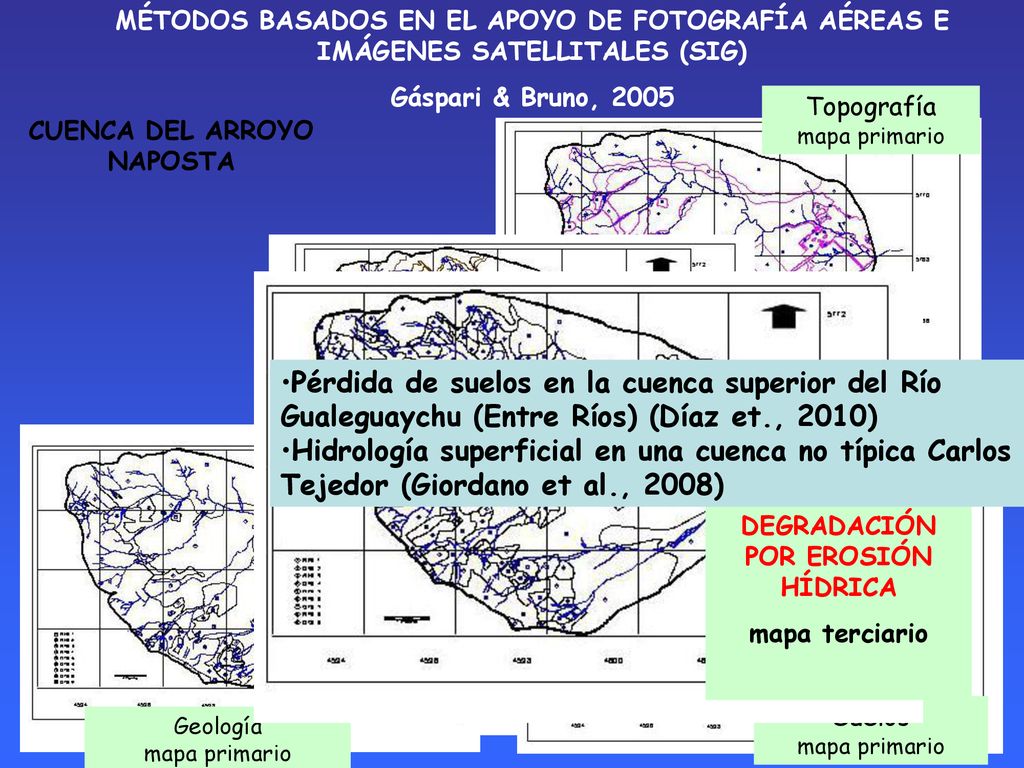

MÉTODOS BASADOS EN EL APOYO DE FOTOGRAFÍA AÉREAS E IMÁGENES SATELLITALES (SIG) Gáspari & Bruno, 2005 Topografía mapa primario CUENCA DEL ARROYO NAPOSTA Pérdida de suelos en la cuenca superior del Río Gualeguaychu (Entre Ríos) (Díaz et., 2010) Hidrología superficial en una cuenca no típica Carlos Tejedor (Giordano et al., 2008) vegetación mapa primario DEGRADACIÓN POR EROSIÓN HÍDRICA mapa terciario Suelos mapa primario Geología mapa primario

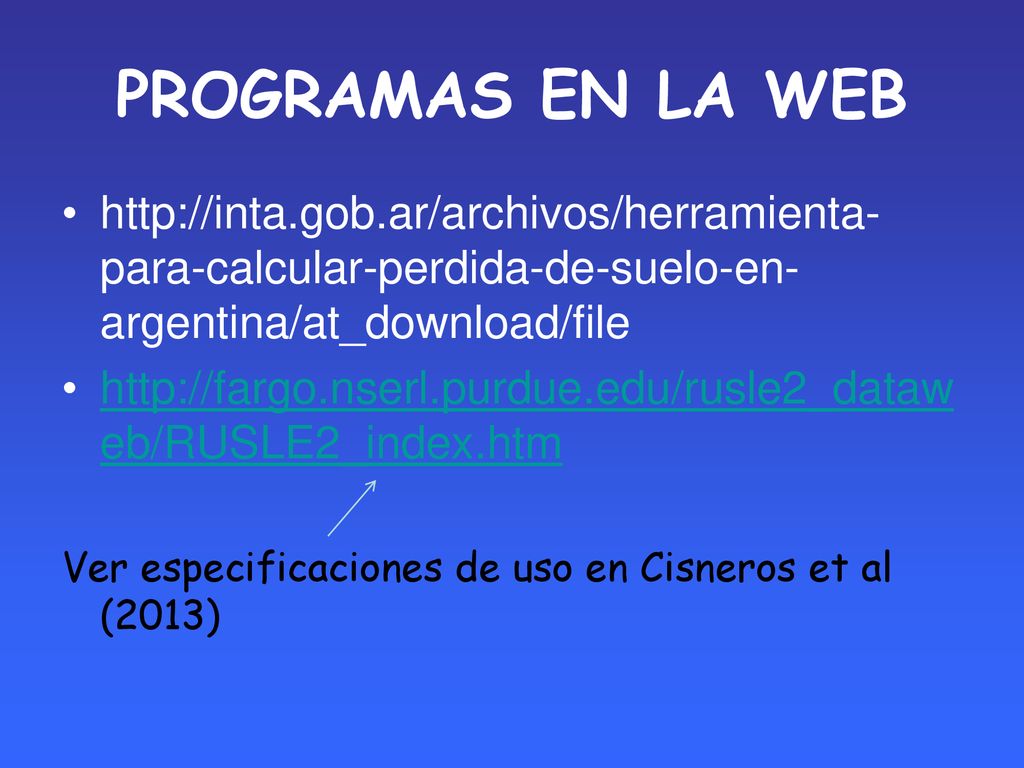

44 PROGRAMAS EN LA WEB Ver especificaciones de uso en Cisneros et al (2013)

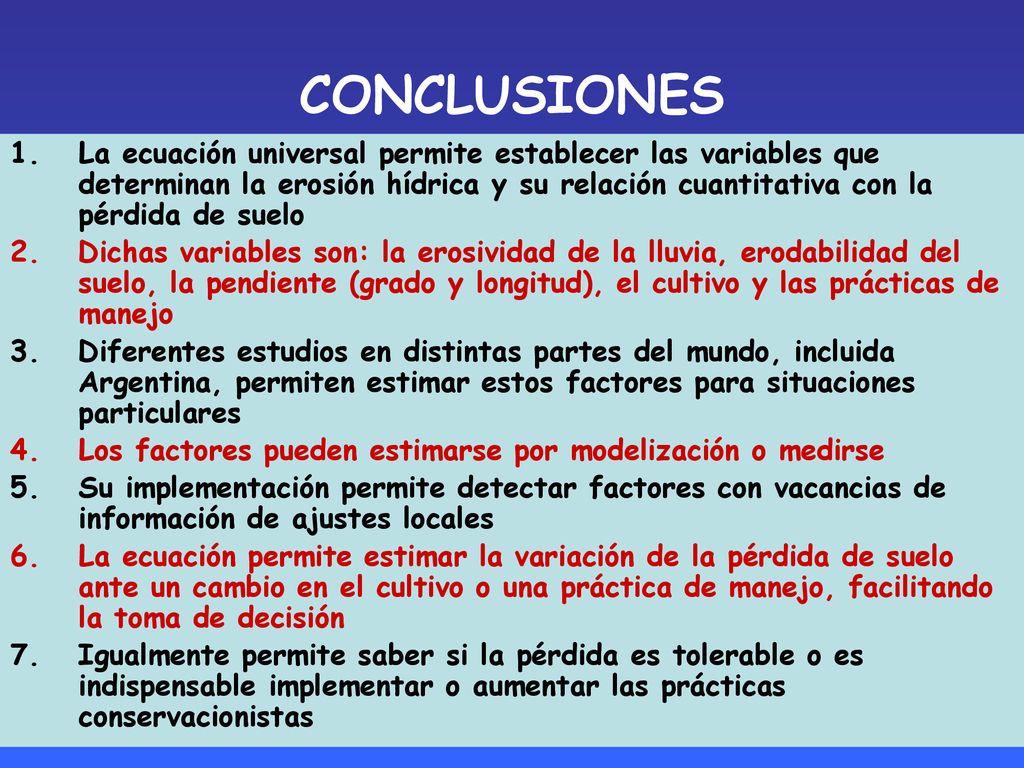

45 CONCLUSIONES La ecuación universal permite establecer las variables que determinan la erosión hídrica y su relación cuantitativa con la pérdida de suelo Dichas variables son: la erosividad de la lluvia, erodabilidad del suelo, la pendiente (grado y longitud), el cultivo y las prácticas de manejo Diferentes estudios en distintas partes del mundo, incluida Argentina, permiten estimar estos factores para situaciones particulares Los factores pueden estimarse por modelización o medirse Su implementación permite detectar factores con vacancias de información de ajustes locales La ecuación permite estimar la variación de la pérdida de suelo ante un cambio en el cultivo o una práctica de manejo, facilitando la toma de decisión Igualmente permite saber si la pérdida es tolerable o es indispensable implementar o aumentar las prácticas conservacionistas

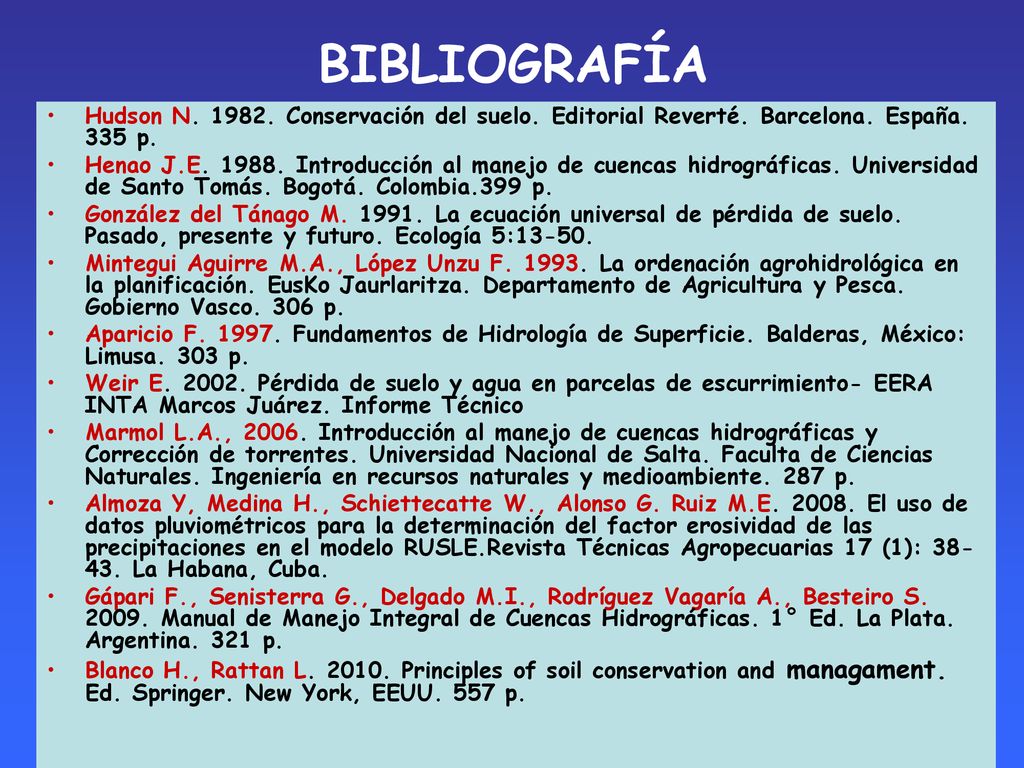

46 BIBLIOGRAFÍA Hudson N Conservación del suelo. Editorial Reverté. Barcelona. España. 335 p. Henao J.E Introducción al manejo de cuencas hidrográficas. Universidad de Santo Tomás. Bogotá. Colombia.399 p. González del Tánago M La ecuación universal de pérdida de suelo. Pasado, presente y futuro. Ecología 5:13-50. Mintegui Aguirre M.A., López Unzu F La ordenación agrohidrológica en la planificación. EusKo Jaurlaritza. Departamento de Agricultura y Pesca. Gobierno Vasco. 306 p. Aparicio F Fundamentos de Hidrología de Superficie. Balderas, México: Limusa. 303 p. Weir E Pérdida de suelo y agua en parcelas de escurrimiento- EERA INTA Marcos Juárez. Informe Técnico Marmol L.A., Introducción al manejo de cuencas hidrográficas y Corrección de torrentes. Universidad Nacional de Salta. Faculta de Ciencias Naturales. Ingeniería en recursos naturales y medioambiente. 287 p. Almoza Y, Medina H., Schiettecatte W., Alonso G. Ruiz M.E El uso de datos pluviométricos para la determinación del factor erosividad de las precipitaciones en el modelo RUSLE.Revista Técnicas Agropecuarias 17 (1): La Habana, Cuba. Gápari F., Senisterra G., Delgado M.I., Rodríguez Vagaría A., Besteiro S Manual de Manejo Integral de Cuencas Hidrográficas. 1° Ed. La Plata. Argentina. 321 p. Blanco H., Rattan L Principles of soil conservation and managament. Ed. Springer. New York, EEUU. 557 p.
