EQUIPO DE BOMBEO DE FLUIDOS LIQUIDOS

Presentación del tema: "EQUIPO DE BOMBEO DE FLUIDOS LIQUIDOS"— Transcripción de la presentación:

1

2 EQUIPO DE BOMBEO DE FLUIDOS LIQUIDOS
OPERACIONES INDUSTRIALES

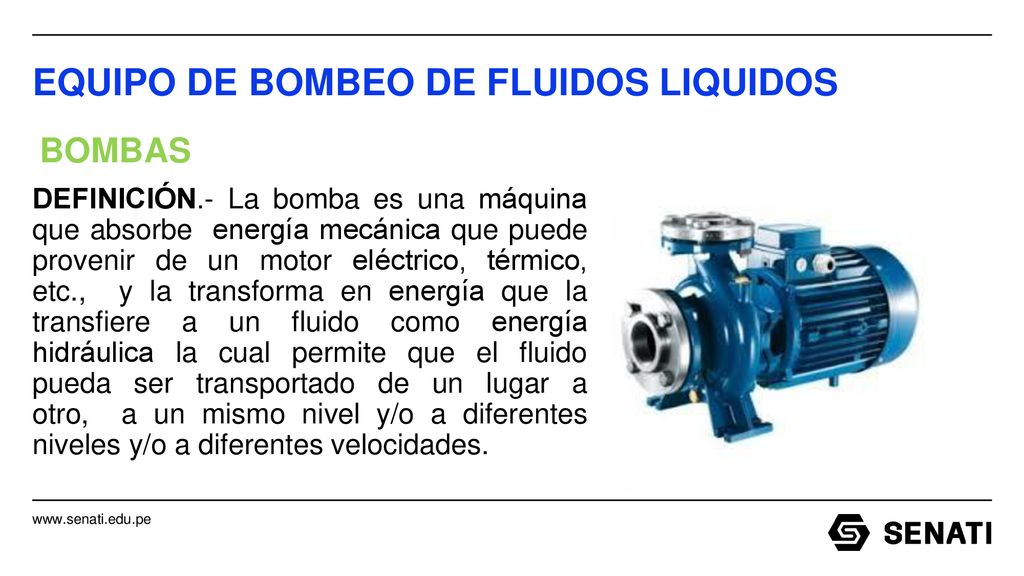

3 EQUIPO DE BOMBEO DE FLUIDOS LIQUIDOS
BOMBAS               DEFINICIÓN.- La bomba es una máquina que absorbe  energía mecánica que puede provenir de un motor eléctrico, térmico, etc.,  y la transforma en energía que la transfiere a un fluido como energía hidráulica la cual permite que el fluido pueda ser transportado de un lugar a otro,  a un mismo nivel y/o a diferentes niveles y/o a diferentes velocidades.

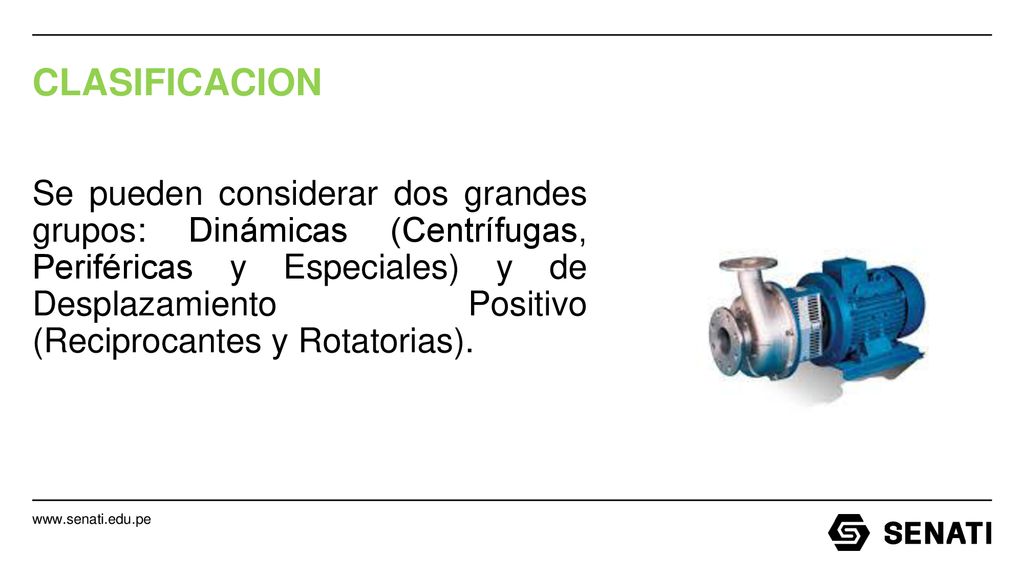

4 CLASIFICACION Se pueden considerar dos grandes grupos: Dinámicas (Centrífugas, Periféricas y Especiales) y de Desplazamiento Positivo (Reciprocantes y Rotatorias).

5  BOMBAS DINÁMICAS. BOMBAS CENTRIFUGAS. Son aquellas en que el fluido ingresa a ésta por el eje y sale  siguiendo una trayectoria periférica por la tan BOMBAS PERIFÉRICAS. Son también conocidas como bombas tipo turbina, de vértice y regenerativas, en este tipo se producen remolinos en el líquido por medio de los álabes a velocidades muy altas, dentro del canal anular donde gira el impulsor gente.

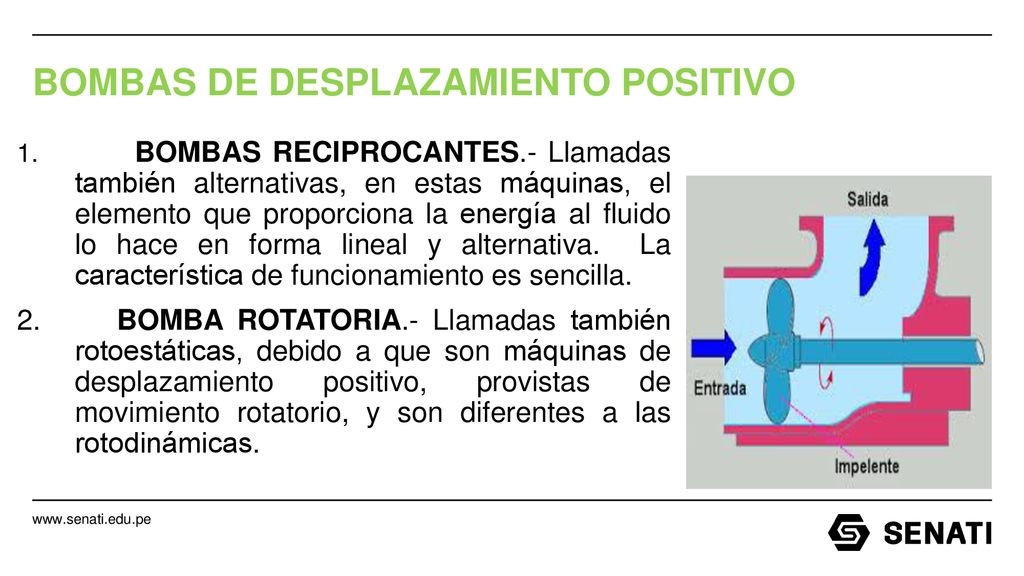

6 BOMBAS DE DESPLAZAMIENTO POSITIVO
      BOMBAS RECIPROCANTES.- Llamadas también alternativas, en estas máquinas, el elemento que proporciona la energía al fluido lo hace en forma lineal y alternativa.  La característica de funcionamiento es sencilla.    BOMBA ROTATORIA.- Llamadas también rotoestáticas, debido a que son máquinas de desplazamiento positivo, provistas de movimiento rotatorio, y son diferentes a las rotodinámicas.

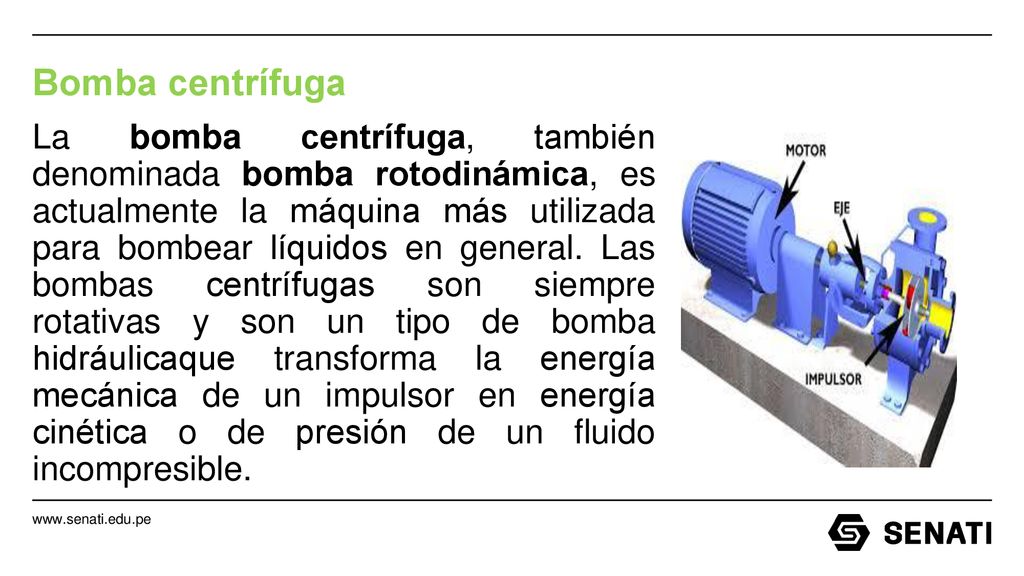

7 Bomba centrífuga La bomba centrífuga, también denominada bomba rotodinámica, es actualmente la máquina más utilizada para bombear líquidos en general. Las bombas centrífugas son siempre rotativas y son un tipo de bomba hidráulicaque transforma la energía mecánica de un impulsor en energía cinética o de presión de un fluido incompresible.

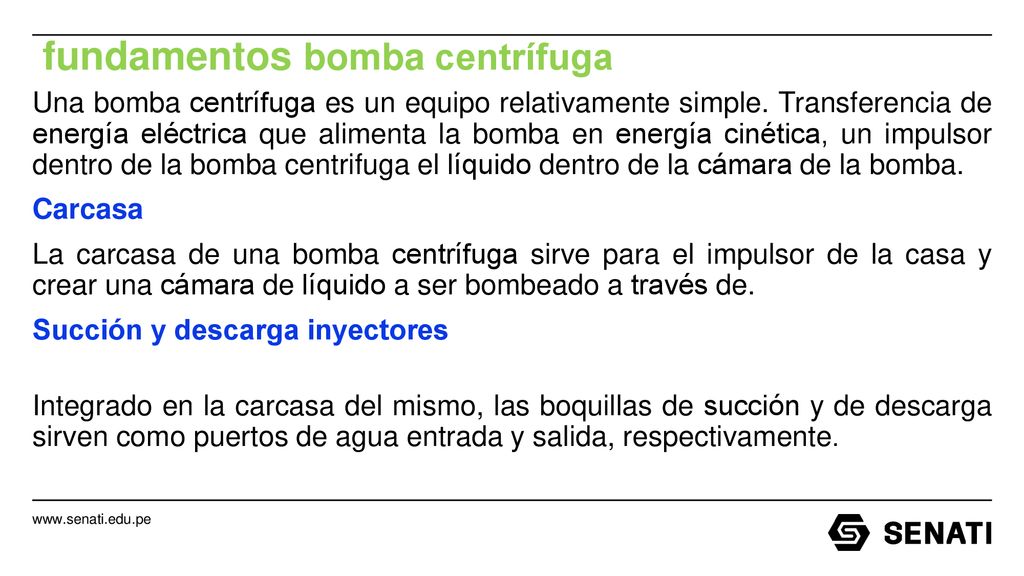

8 fundamentos bomba centrífuga
Una bomba centrífuga es un equipo relativamente simple. Transferencia de energía eléctrica que alimenta la bomba en energía cinética, un impulsor dentro de la bomba centrifuga el líquido dentro de la cámara de la bomba. Carcasa La carcasa de una bomba centrífuga sirve para el impulsor de la casa y crear una cámara de líquido a ser bombeado a través de. Succión y descarga inyectores Integrado en la carcasa del mismo, las boquillas de succión y de descarga sirven como puertos de agua entrada y salida, respectivamente.

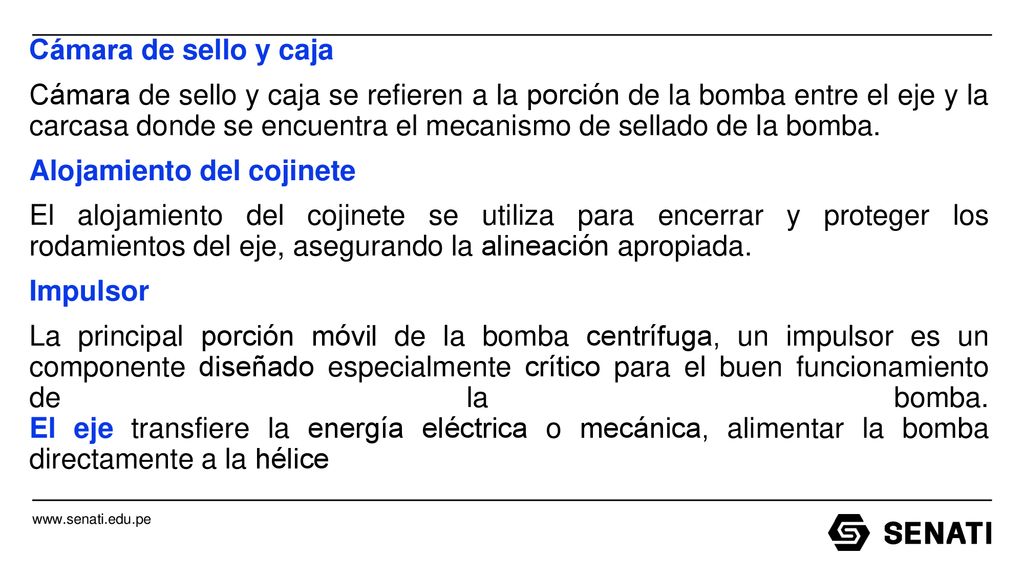

9 Cámara de sello y caja Cámara de sello y caja se refieren a la porción de la bomba entre el eje y la carcasa donde se encuentra el mecanismo de sellado de la bomba.  Alojamiento del cojinete El alojamiento del cojinete se utiliza para encerrar y proteger los rodamientos del eje, asegurando la alineación apropiada. Impulsor La principal porción móvil de la bomba centrífuga, un impulsor es un componente diseñado especialmente crítico para el buen funcionamiento de la bomba. El eje transfiere la energía eléctrica o mecánica, alimentar la bomba directamente a la hélice

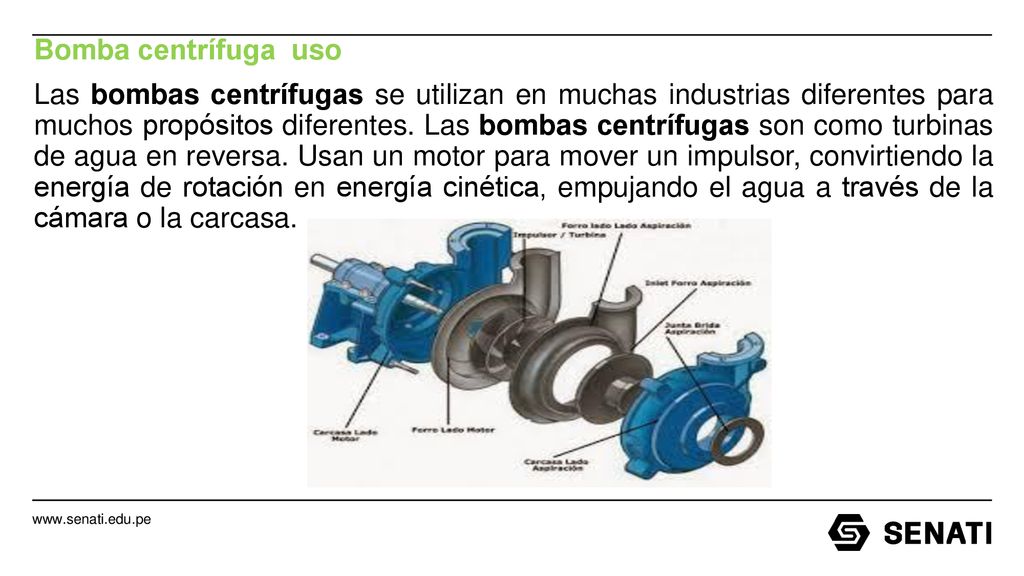

10 Bomba centrífuga uso Las bombas centrífugas se utilizan en muchas industrias diferentes para muchos propósitos diferentes. Las bombas centrífugas son como turbinas de agua en reversa. Usan un motor para mover un impulsor, convirtiendo la energía de rotación en energía cinética, empujando el agua a través de la cámara o la carcasa.

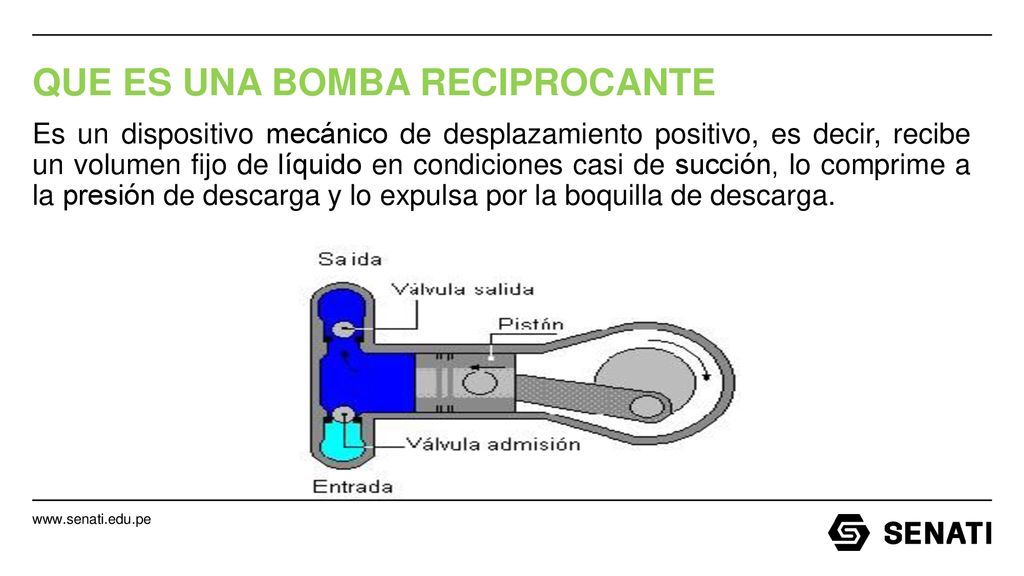

11 QUE ES UNA BOMBA RECIPROCANTE
Es un dispositivo mecánico de desplazamiento positivo, es decir, recibe un volumen fijo de líquido en condiciones casi de succión, lo comprime a la presión de descarga y lo expulsa por la boquilla de descarga.

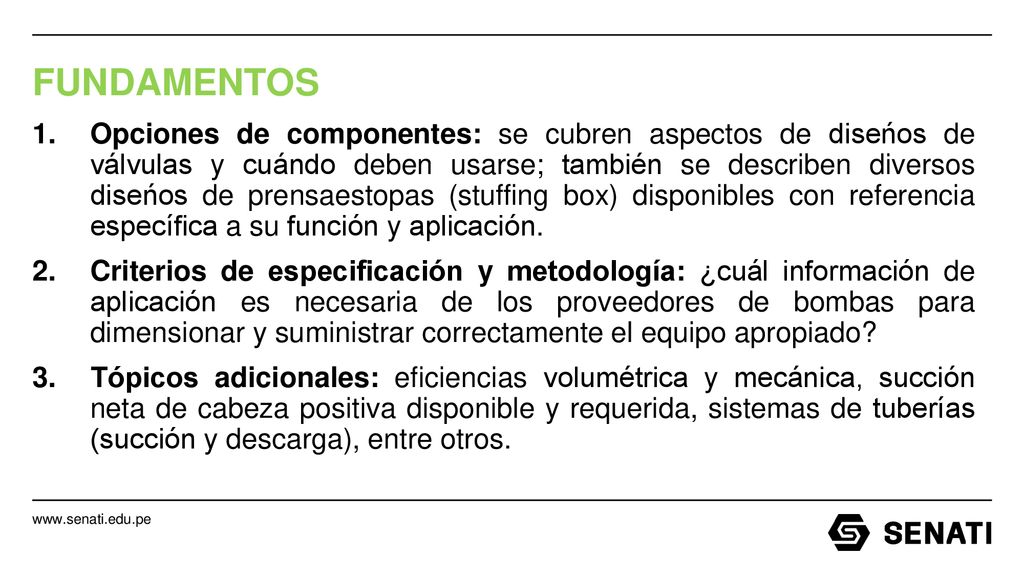

12 FUNDAMENTOS Opciones de componentes: se cubren aspectos de diseńos de válvulas y cuándo deben usarse; también se describen diversos diseńos de prensaestopas (stuffing box) disponibles con referencia específica a su función y aplicación. Criterios de especificación y metodología: ¿cuál información de aplicación es necesaria de los proveedores de bombas para dimensionar y suministrar correctamente el equipo apropiado? Tópicos adicionales: eficiencias volumétrica y mecánica, succión neta de cabeza positiva disponible y requerida, sistemas de tuberías (succión y descarga), entre otros.

13 Una definición y visión general de los tipos de bombas: diferencias entre bombas de actuación simple y doble, cómo funcionan, se usan y se aplican ambos tipos

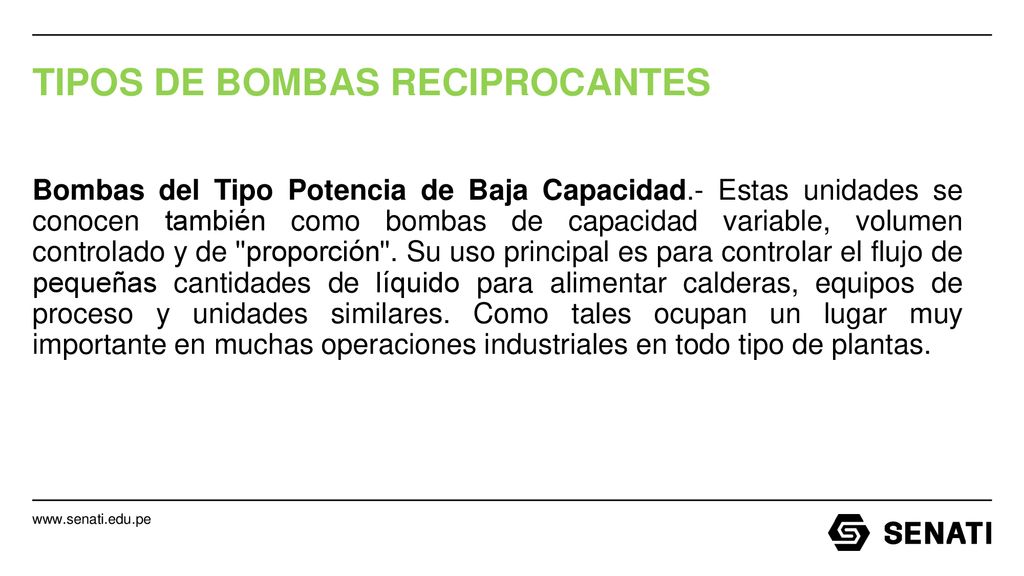

14 TIPOS DE BOMBAS RECIPROCANTES
Bombas del Tipo Potencia de Baja Capacidad.- Estas unidades se conocen también como bombas de capacidad variable, volumen controlado y de "proporción". Su uso principal es para controlar el flujo de pequeñas cantidades de líquido para alimentar calderas, equipos de proceso y unidades similares. Como tales ocupan un lugar muy importante en muchas operaciones industriales en todo tipo de plantas.

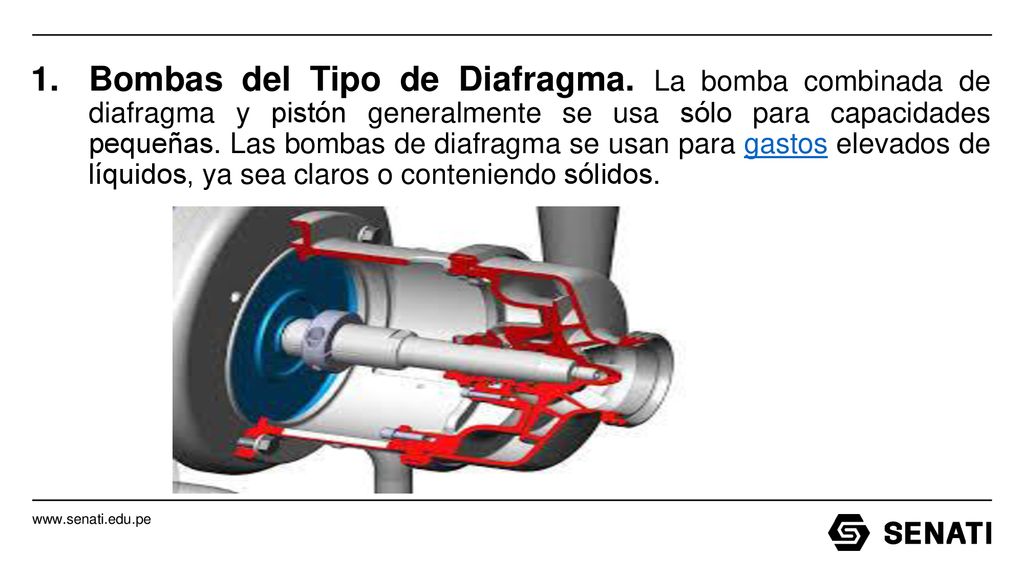

15 Bombas del Tipo de Diafragma
Bombas del Tipo de Diafragma. La bomba combinada de diafragma y pistón generalmente se usa sólo para capacidades pequeñas. Las bombas de diafragma se usan para gastos elevados de líquidos, ya sea claros o conteniendo sólidos.

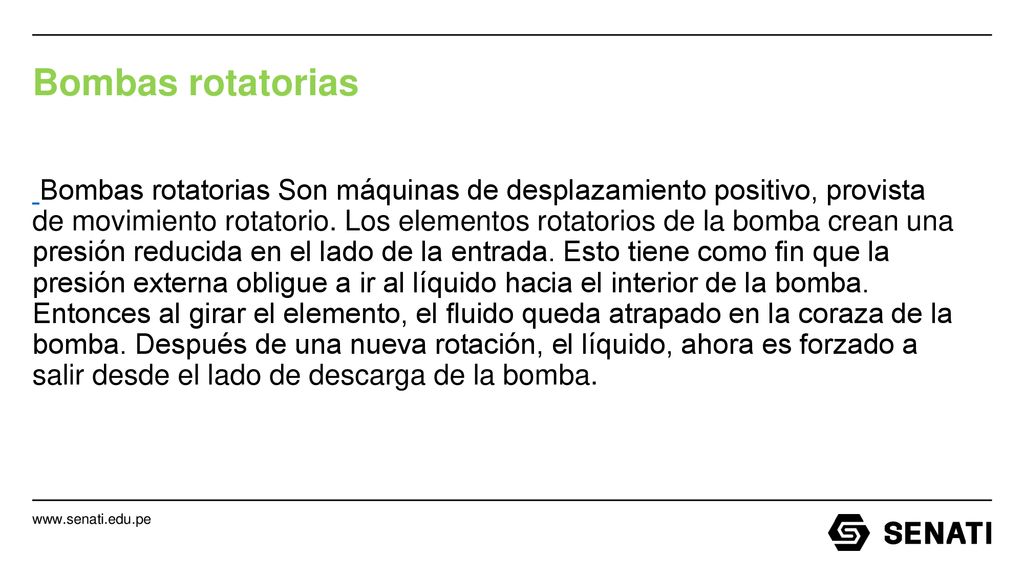

16 Bombas rotatorias  Bombas rotatorias Son máquinas de desplazamiento positivo, provista de movimiento rotatorio. Los elementos rotatorios de la bomba crean una presión reducida en el lado de la entrada. Esto tiene como fin que la presión externa obligue a ir al líquido hacia el interior de la bomba. Entonces al girar el elemento, el fluido queda atrapado en la coraza de la bomba. Después de una nueva rotación, el líquido, ahora es forzado a salir desde el lado de descarga de la bomba.

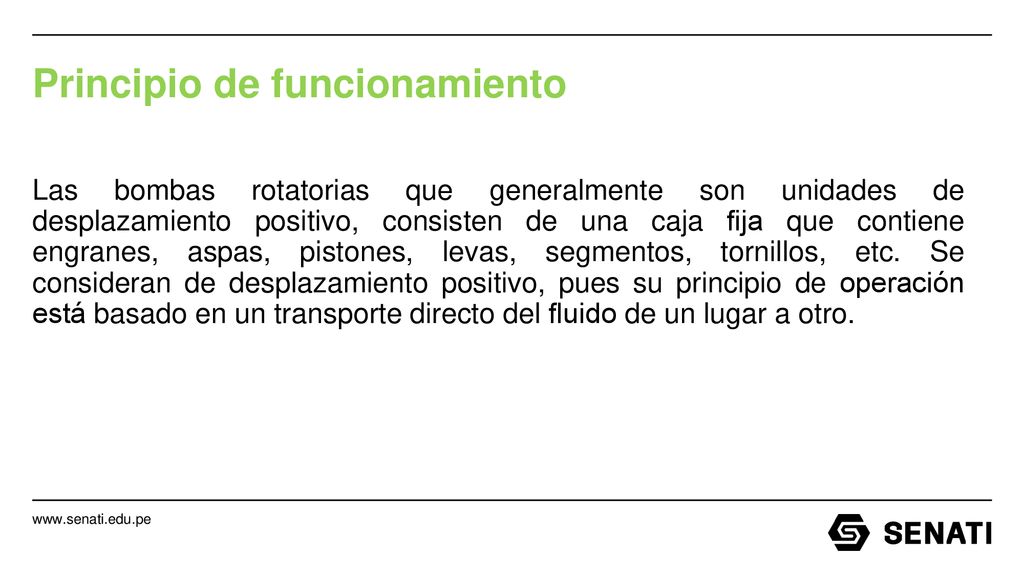

17 Principio de funcionamiento
Las bombas rotatorias que generalmente son unidades de desplazamiento positivo, consisten de una caja fija que contiene engranes, aspas, pistones, levas, segmentos, tornillos, etc. Se consideran de desplazamiento positivo, pues su principio de operación está basado en un transporte directo del fluido de un lugar a otro.

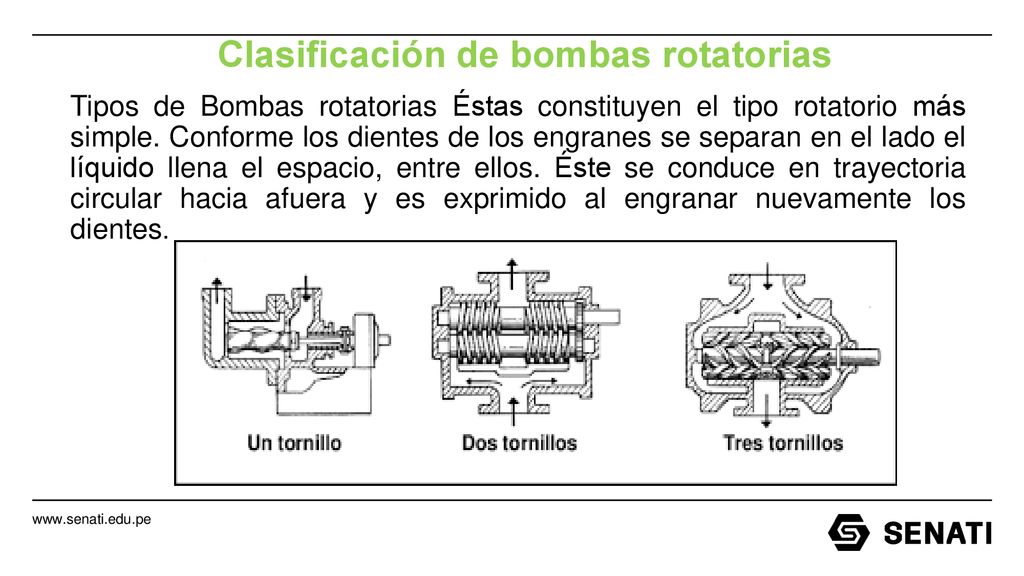

18 Clasificación de bombas rotatorias
Tipos de Bombas rotatorias Éstas constituyen el tipo rotatorio más simple. Conforme los dientes de los engranes se separan en el lado el líquido llena el espacio, entre ellos. Éste se conduce en trayectoria circular hacia afuera y es exprimido al engranar nuevamente los dientes.

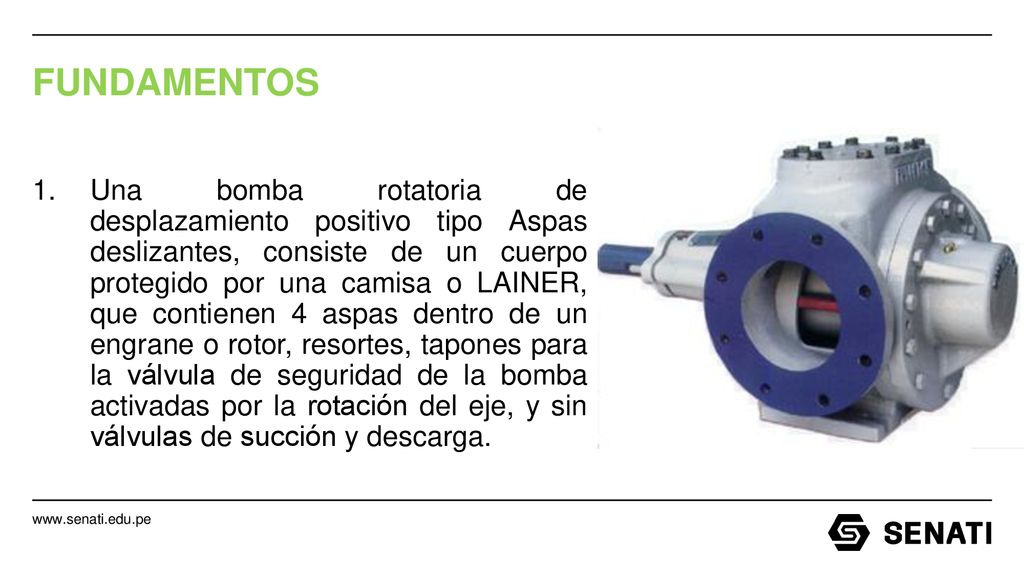

19 FUNDAMENTOS Una bomba rotatoria de desplazamiento positivo tipo Aspas deslizantes, consiste de un cuerpo protegido por una camisa o LAINER, que contienen 4 aspas dentro de un engrane o rotor, resortes, tapones para la válvula de seguridad de la bomba activadas por la rotación del eje, y sin válvulas de succión y descarga.

20 Una bomba en operación toma energía directamente del eje del motor, y la convierten en una combinación de energía potencial (Presión) y energía cinética (Flujo). La bomba solo crea energía de flujo, la presión es ocasionada por la resistencia al flujo.

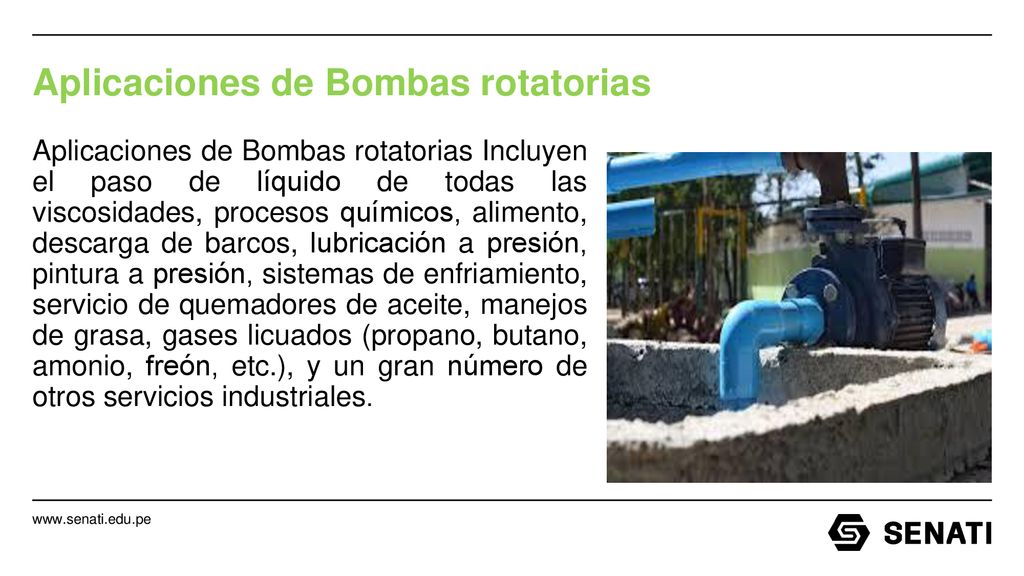

21 Aplicaciones de Bombas rotatorias
Aplicaciones de Bombas rotatorias Incluyen el paso de líquido de todas las viscosidades, procesos químicos, alimento, descarga de barcos, lubricación a presión, pintura a presión, sistemas de enfriamiento, servicio de quemadores de aceite, manejos de grasa, gases licuados (propano, butano, amonio, freón, etc.), y un gran número de otros servicios industriales.

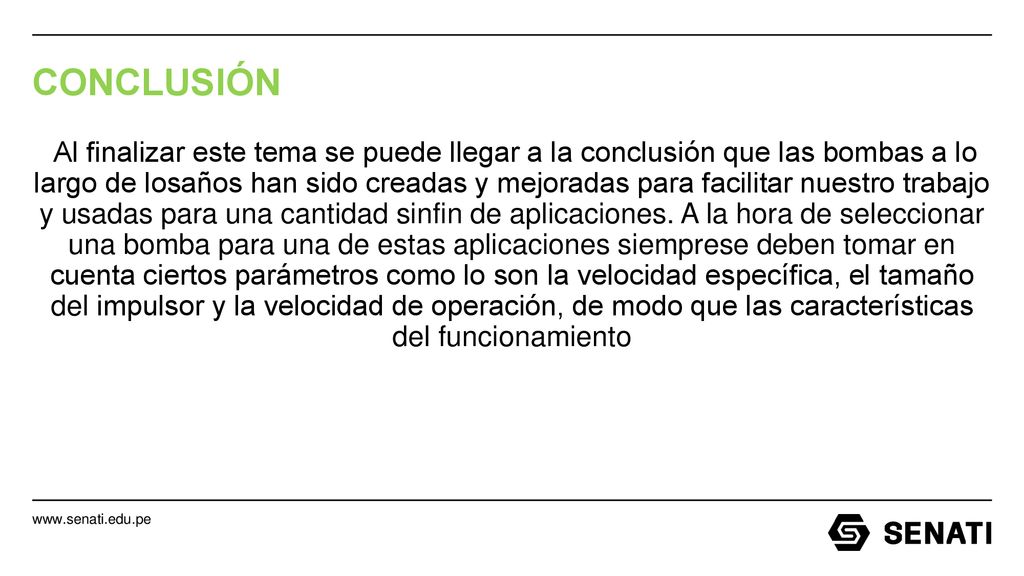

22 CONCLUSIÓN  Al finalizar este tema se puede llegar a la conclusión que las bombas a lo largo de losaños han sido creadas y mejoradas para facilitar nuestro trabajo y usadas para una cantidad sinfin de aplicaciones. A la hora de seleccionar una bomba para una de estas aplicaciones siemprese deben tomar en cuenta ciertos parámetros como lo son la velocidad específica, el tamaño del impulsor y la velocidad de operación, de modo que las características del funcionamiento
