ELECTROCARDIOGRAMA DR. FERNANDO MONGE CONTRERAS R2MF FEBRERO 2019.

Presentación del tema: "ELECTROCARDIOGRAMA DR. FERNANDO MONGE CONTRERAS R2MF FEBRERO 2019."— Transcripción de la presentación:

1 ELECTROCARDIOGRAMA DR. FERNANDO MONGE CONTRERAS R2MF FEBRERO 2019

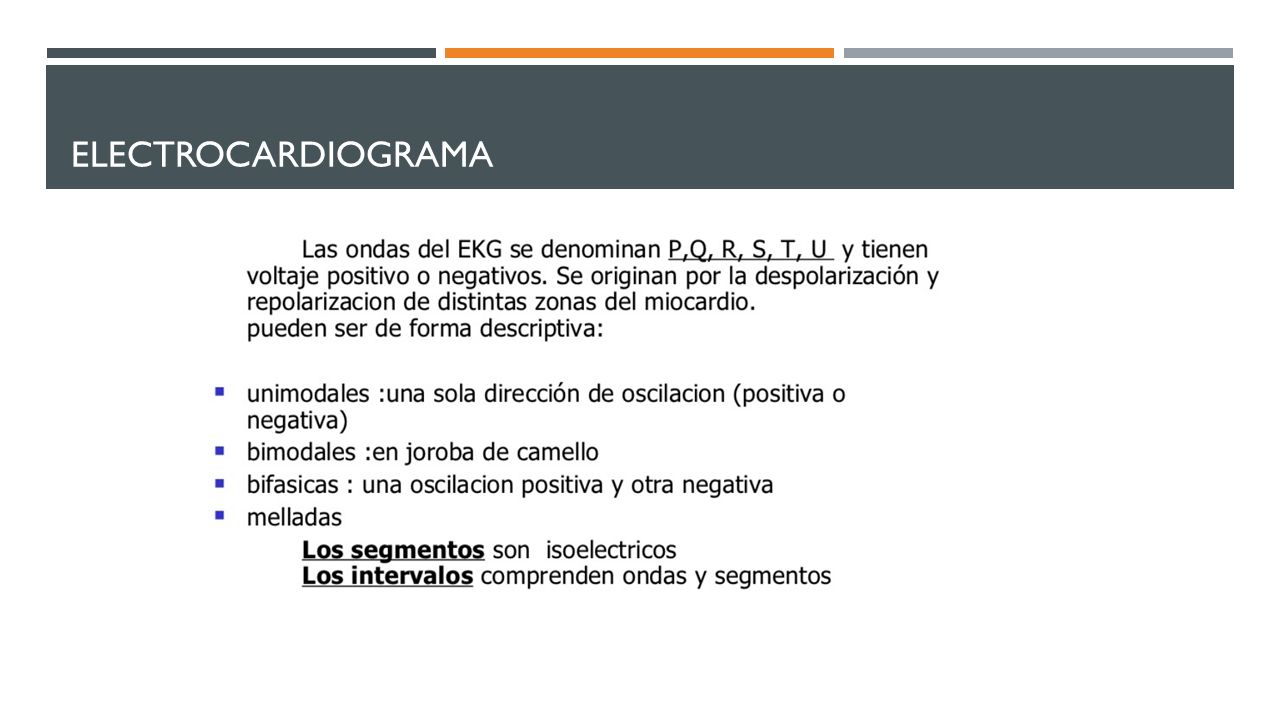

2 ELECTROCARDIOGRAMA

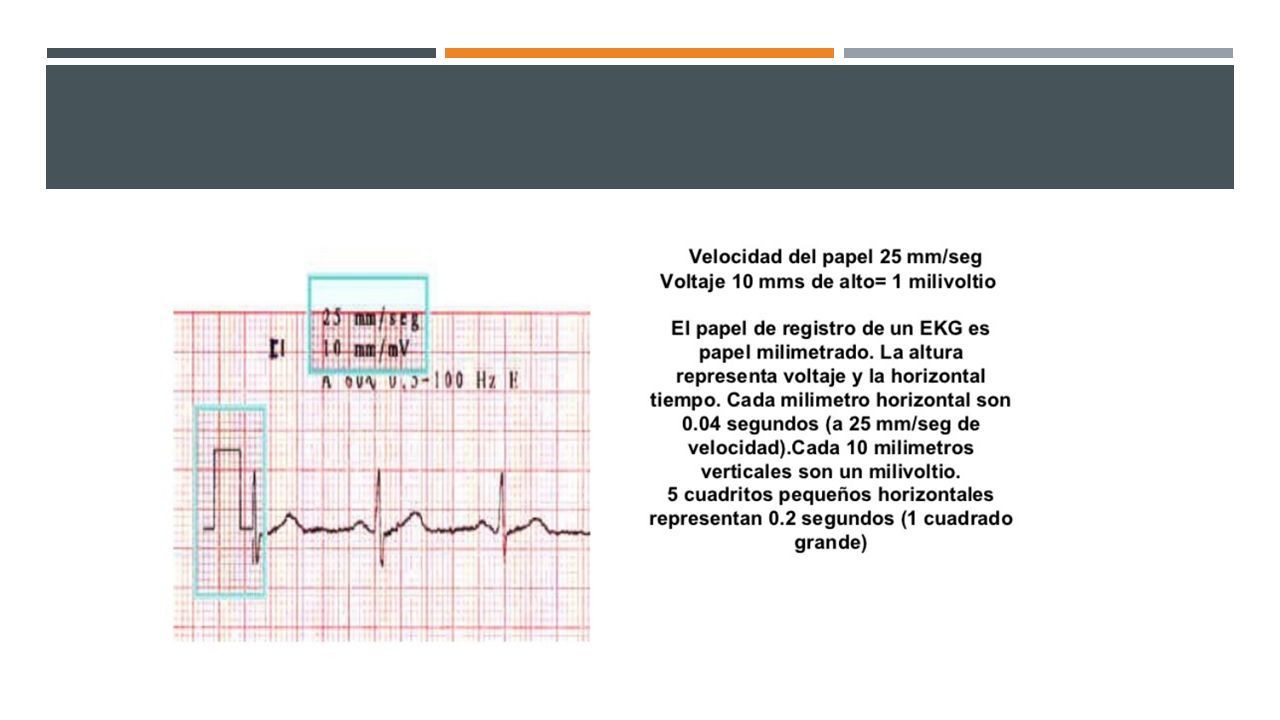

3

4

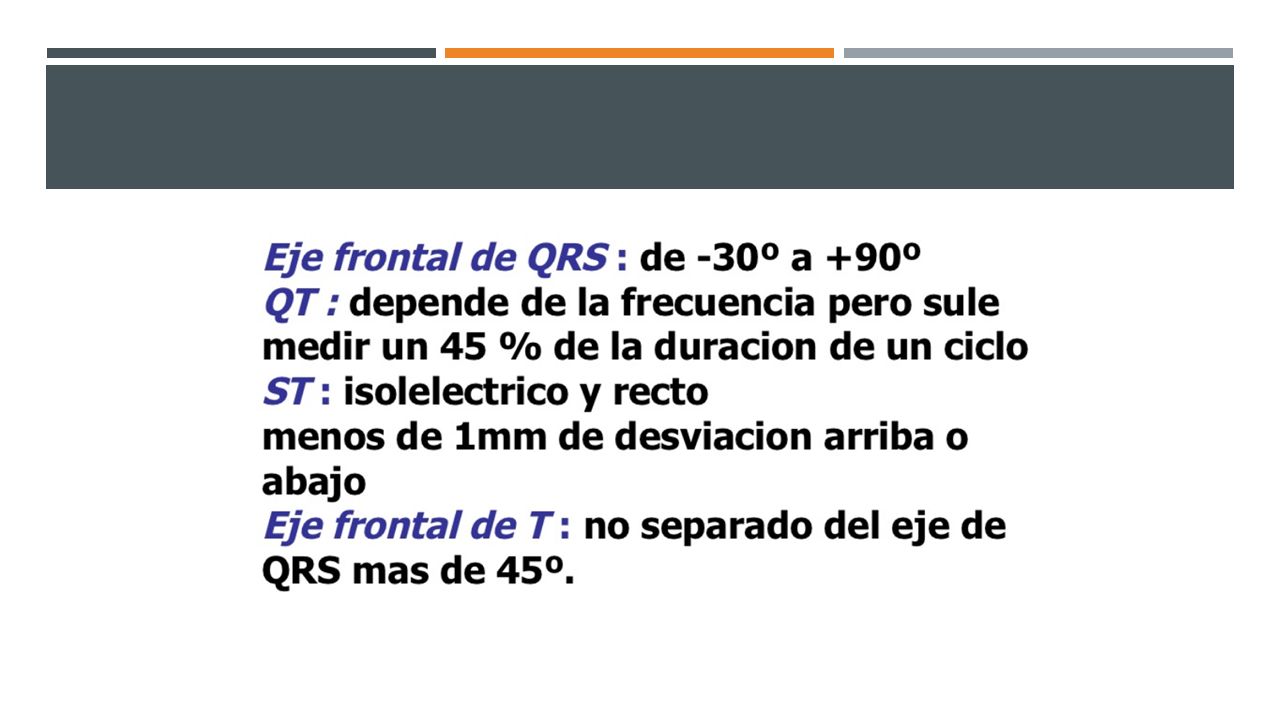

5

6 PARAMETROS A VALORAR EN UN EKG 1.- CALCULO DE LA FRECUENCIA CARDIACA DEL PACIENTE 2.- RITMO 3.- DETERMINAR ACTIVIDAD AURICULAR Y CARACTERISTICAS 4.- DETERMINAR ACTIVIDA VENTRICULAR Y CARACTERISTICAS 5.- MEDICION DE INTERVALOS 6.- EJE CARDIACO 7.- NOMBRAR LA O LAS ANORMALIDADES EN CUESTION

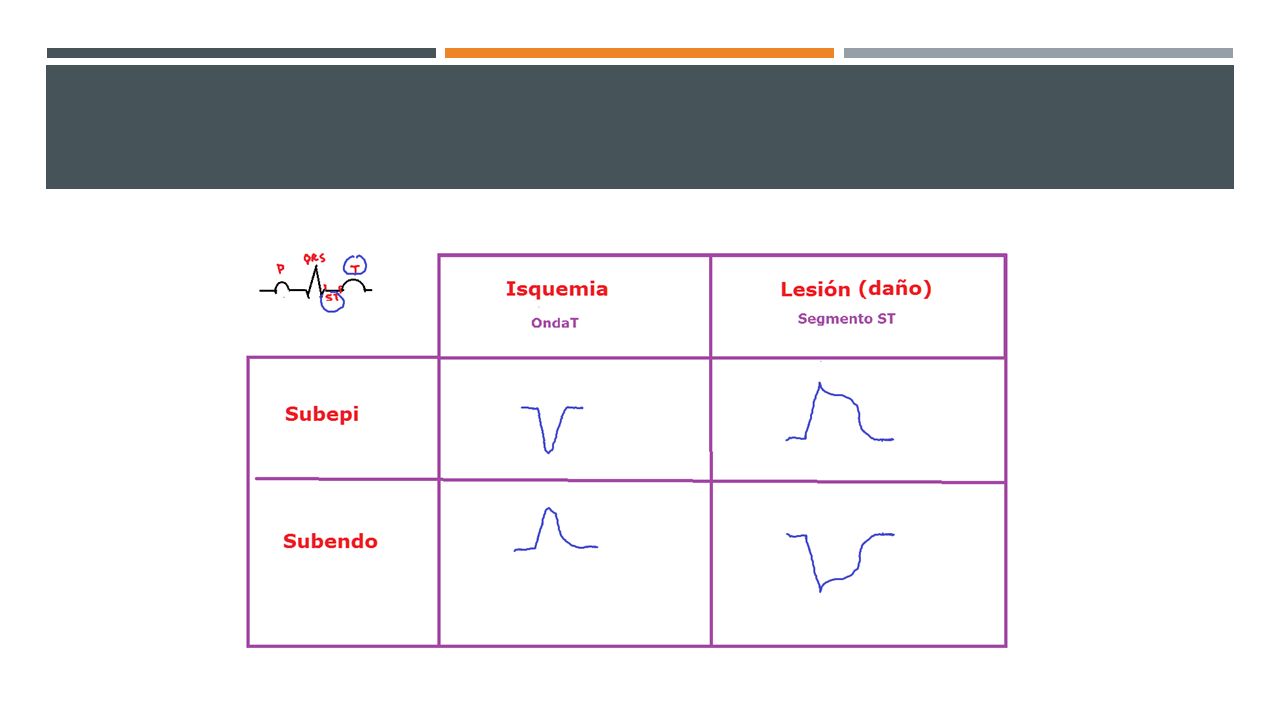

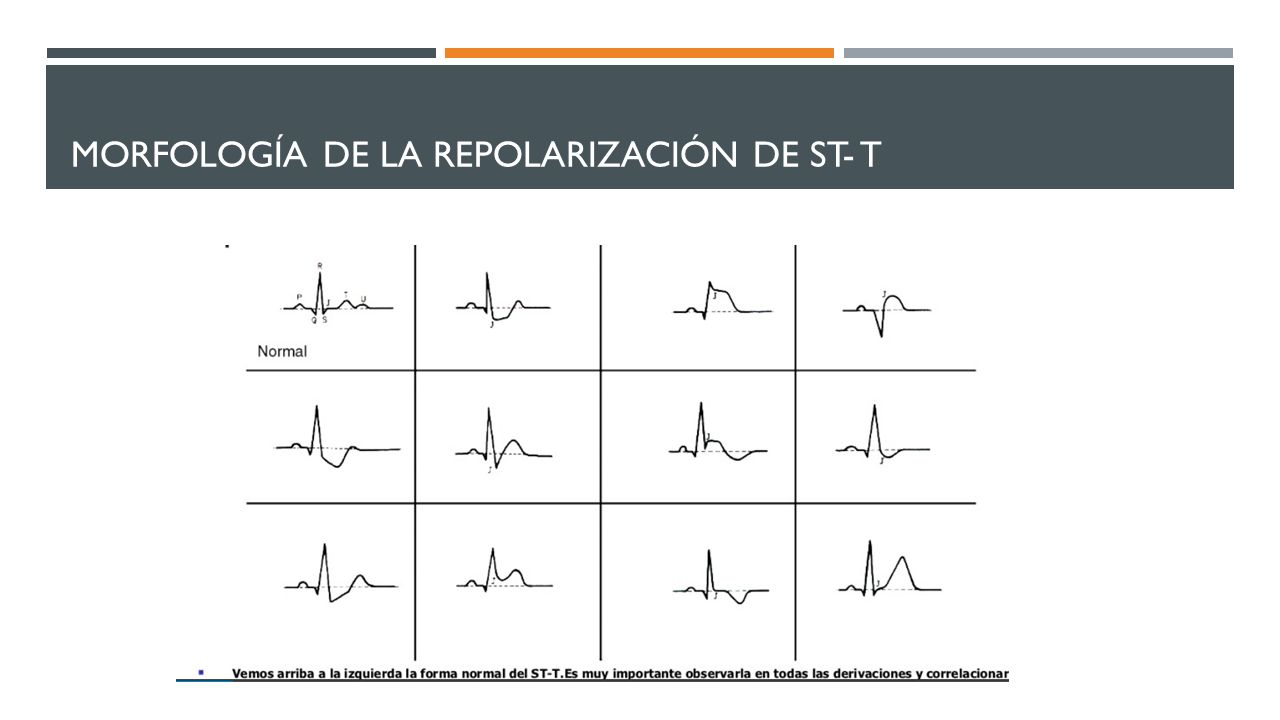

7 MORFOLOGÍA DE LA REPOLARIZACIÓN DE ST- T

8 DERIVACIONES PRECORDIALES

9 DERIVACIONES FRONTALES

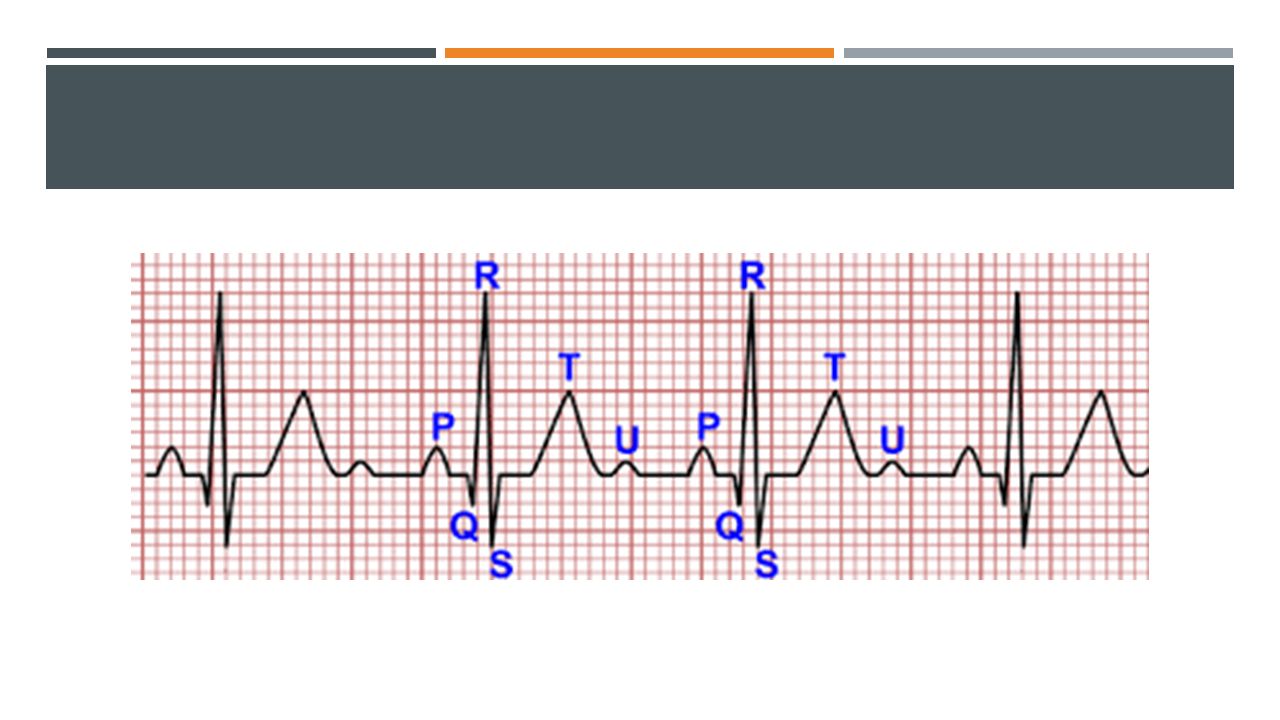

10

11 ONDA P

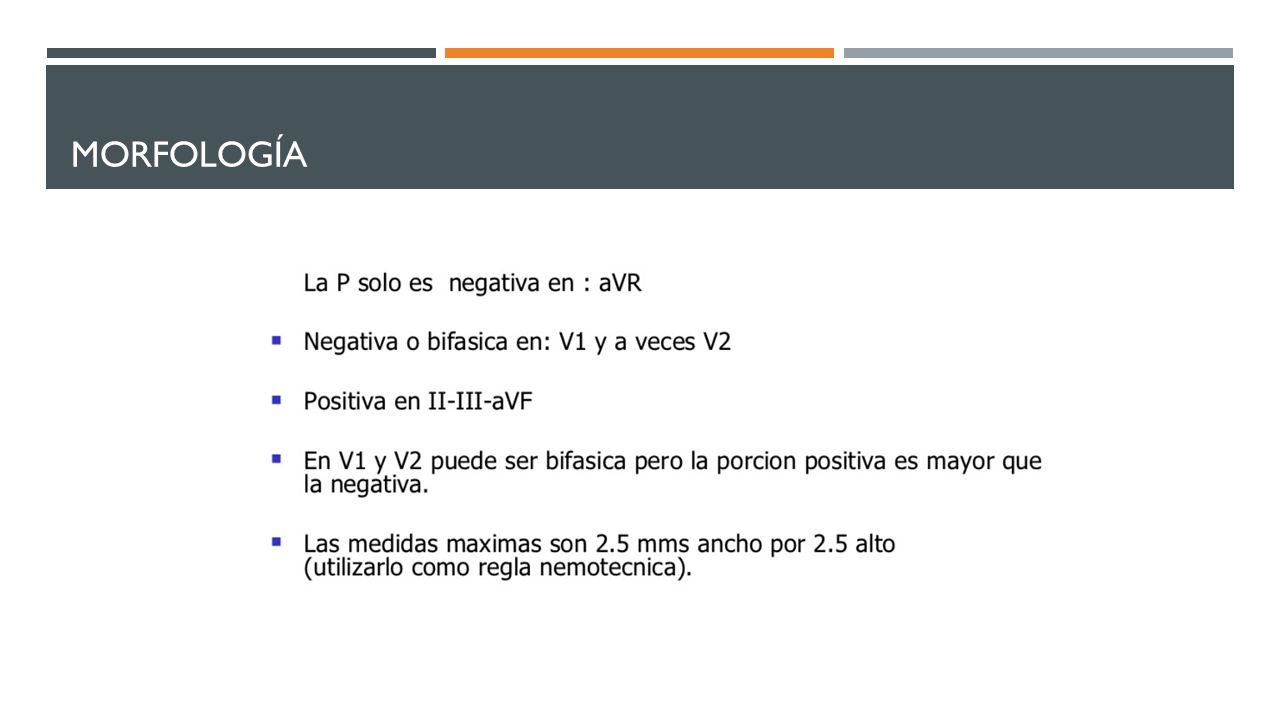

12 MORFOLOGÍA

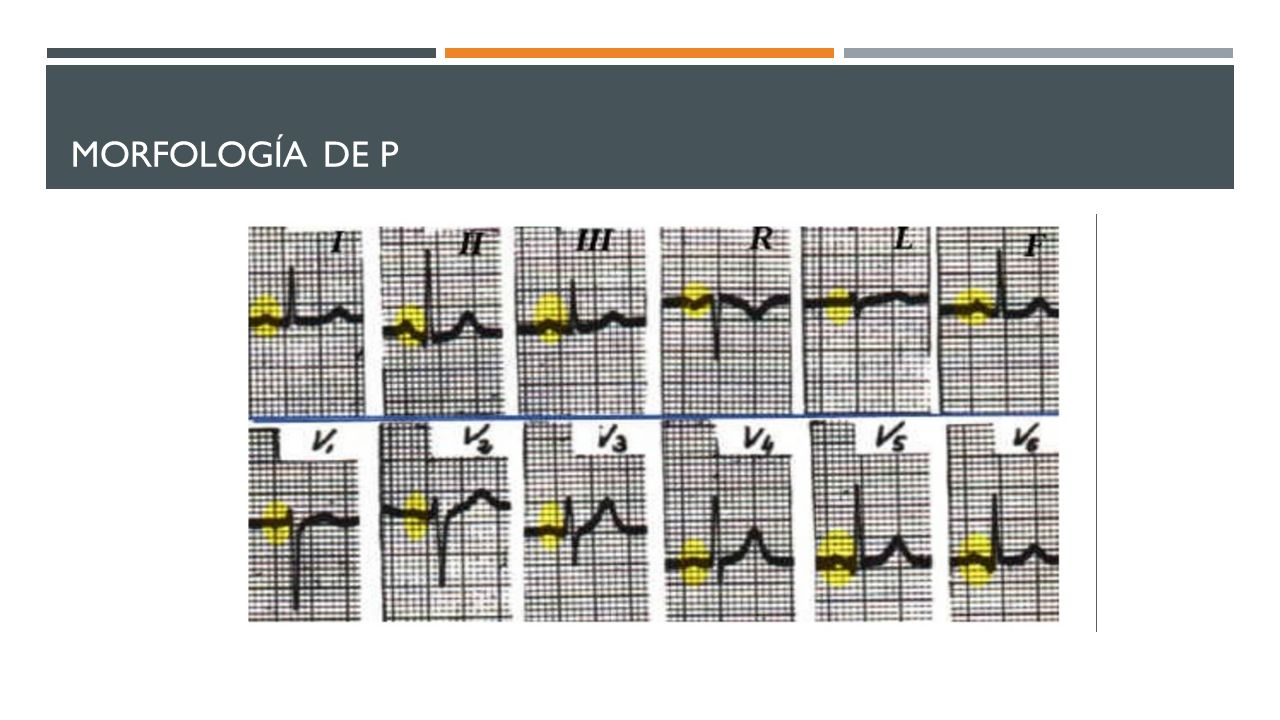

13 MORFOLOGÍA DE P

14

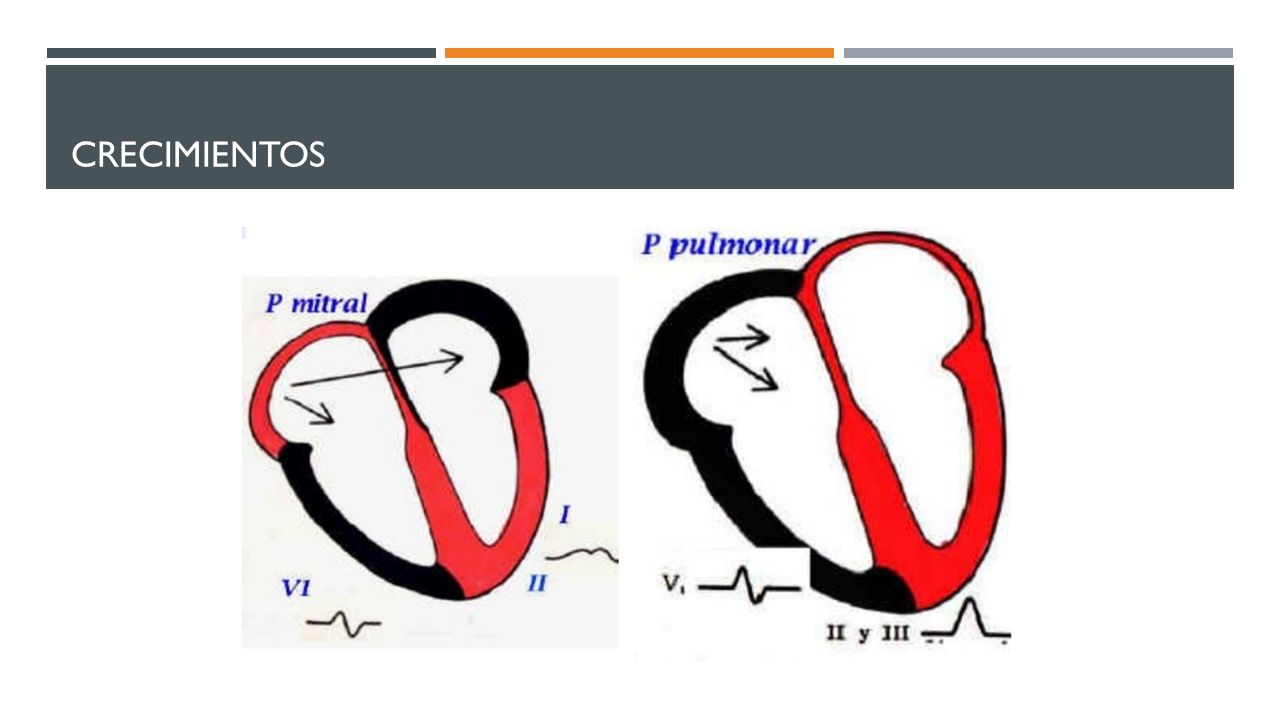

15 CRECIMIENTOS

16

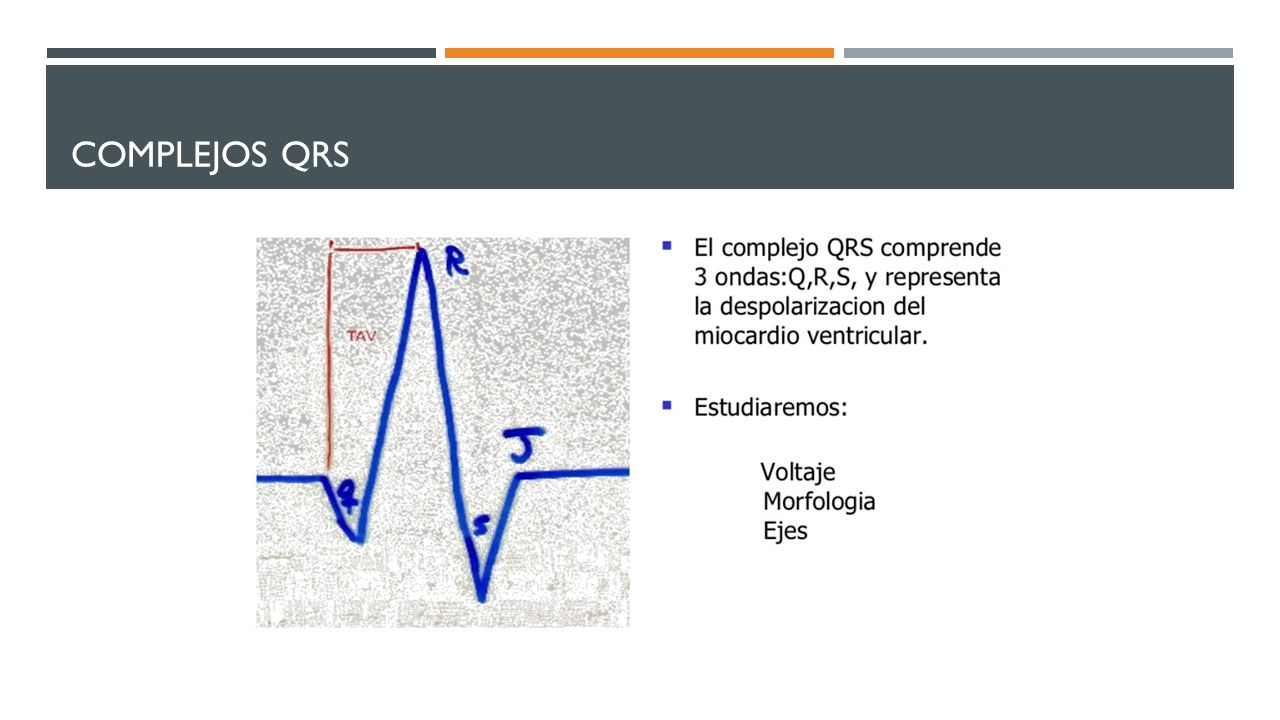

17 COMPLEJOS QRS

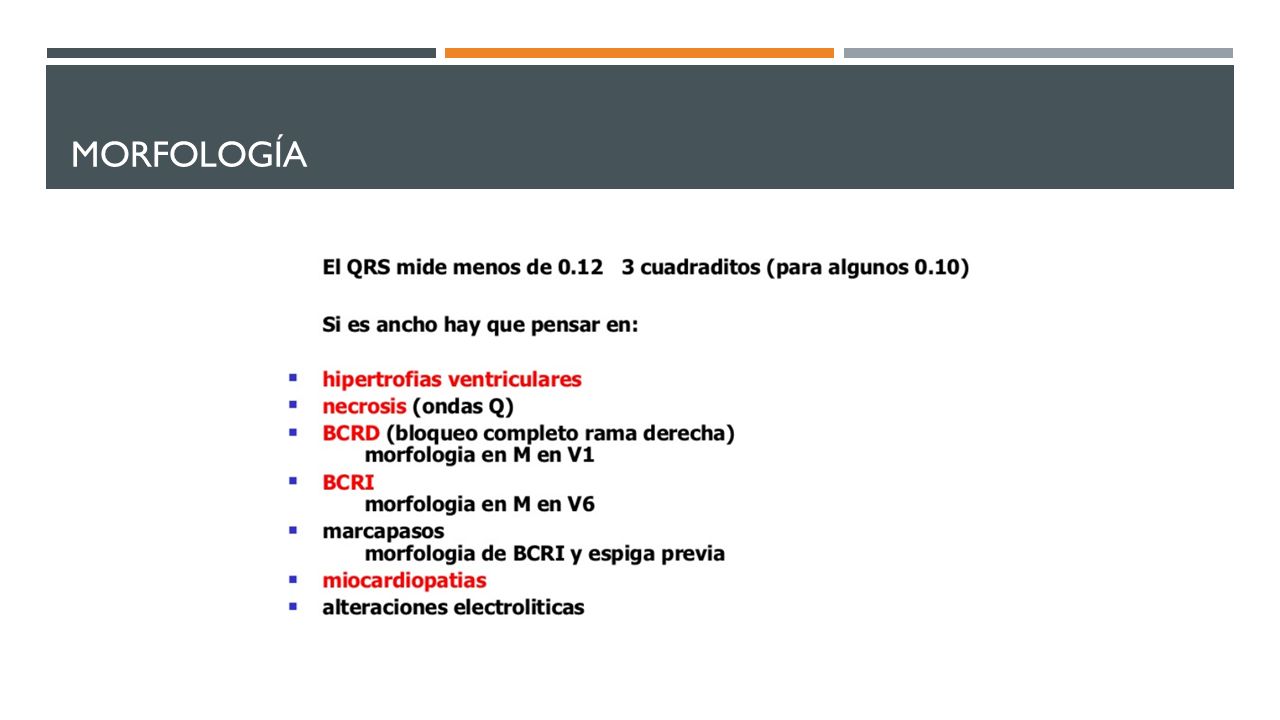

18 MORFOLOGÍA

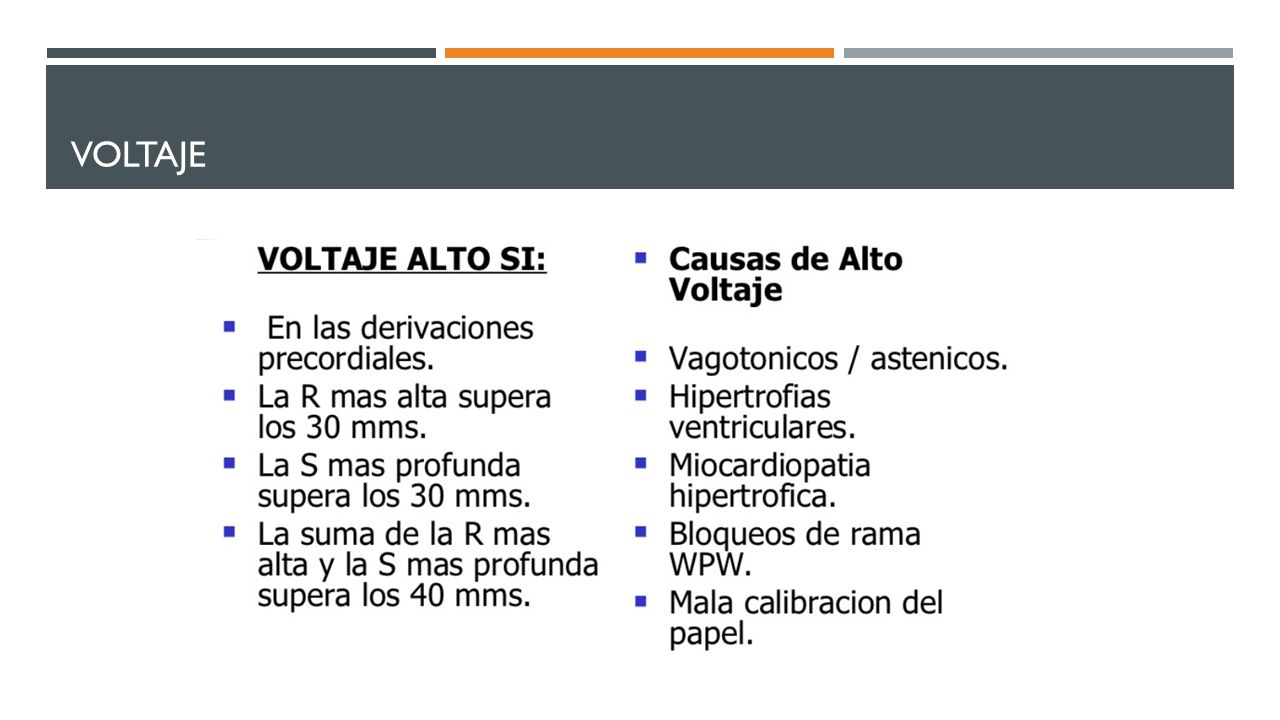

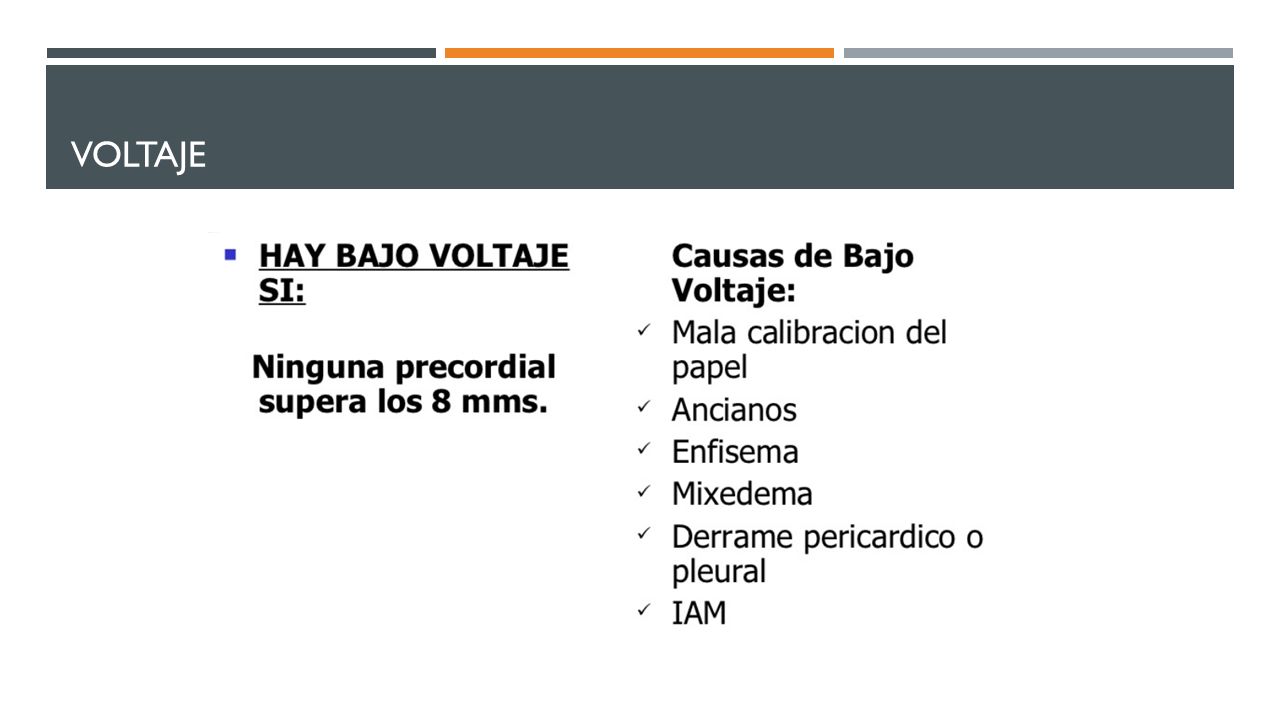

19 VOLTAJE

20

21

22

23

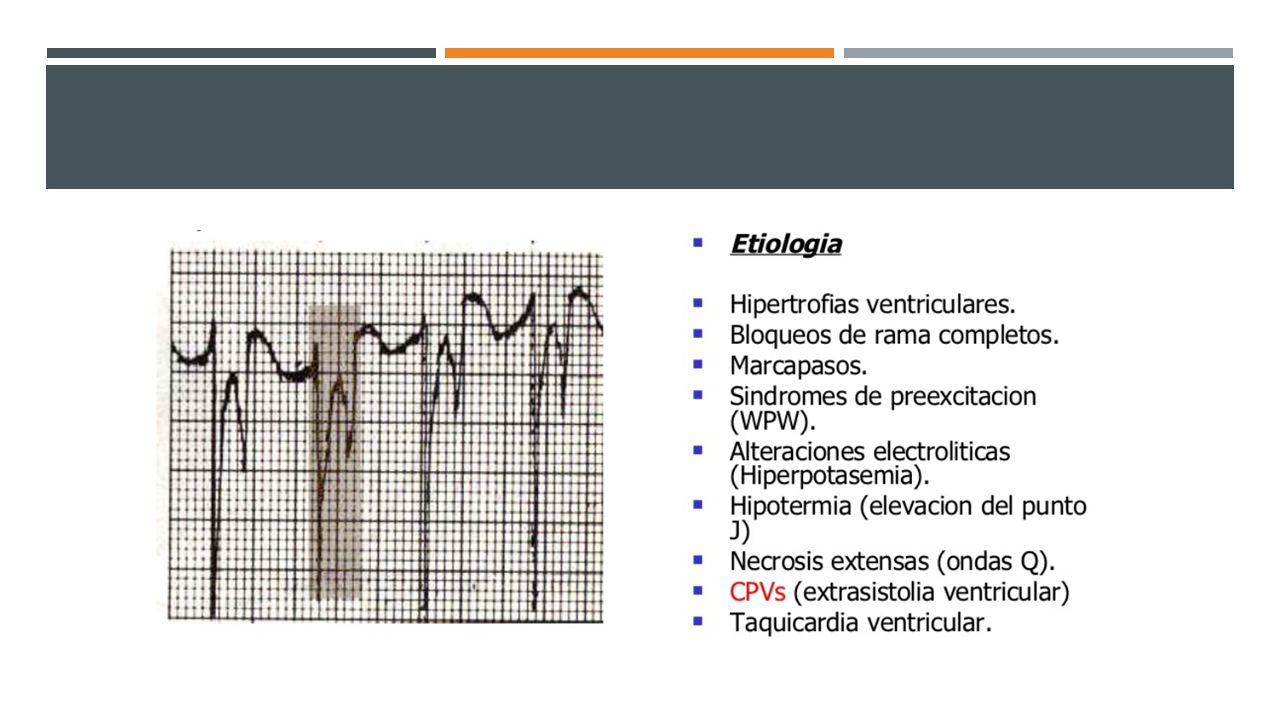

24

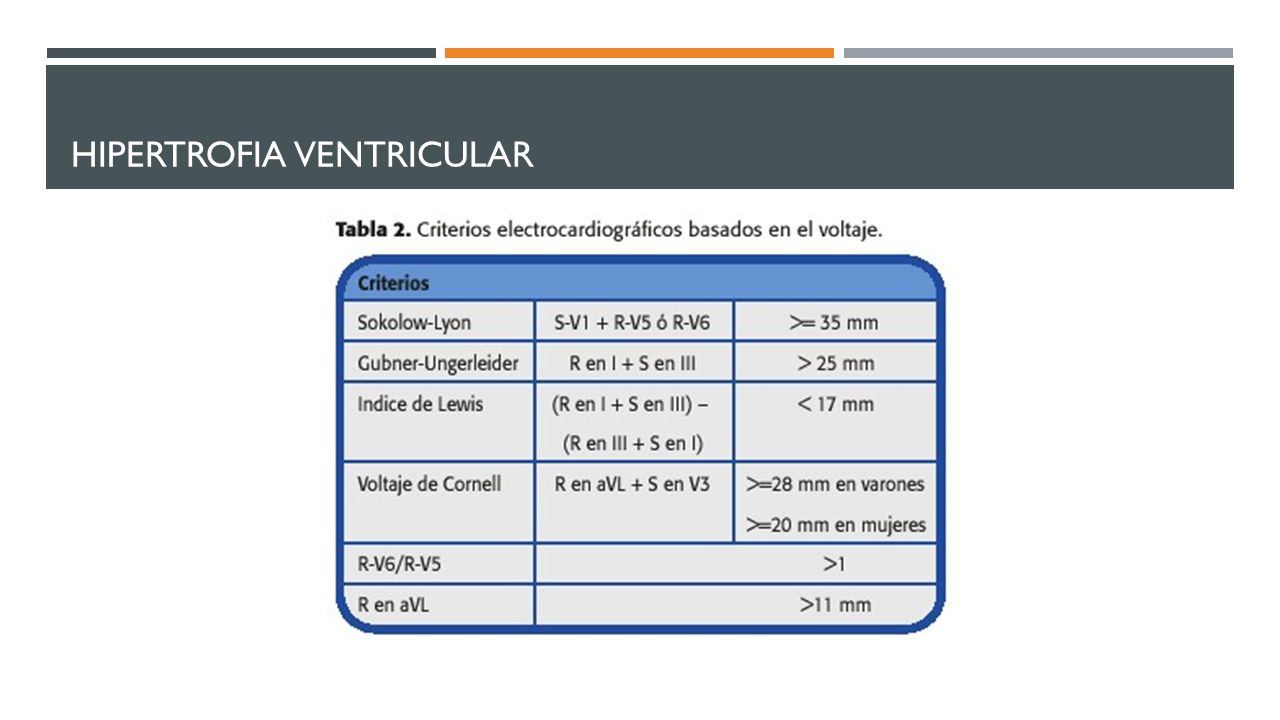

25 HIPERTROFIA VENTRICULAR

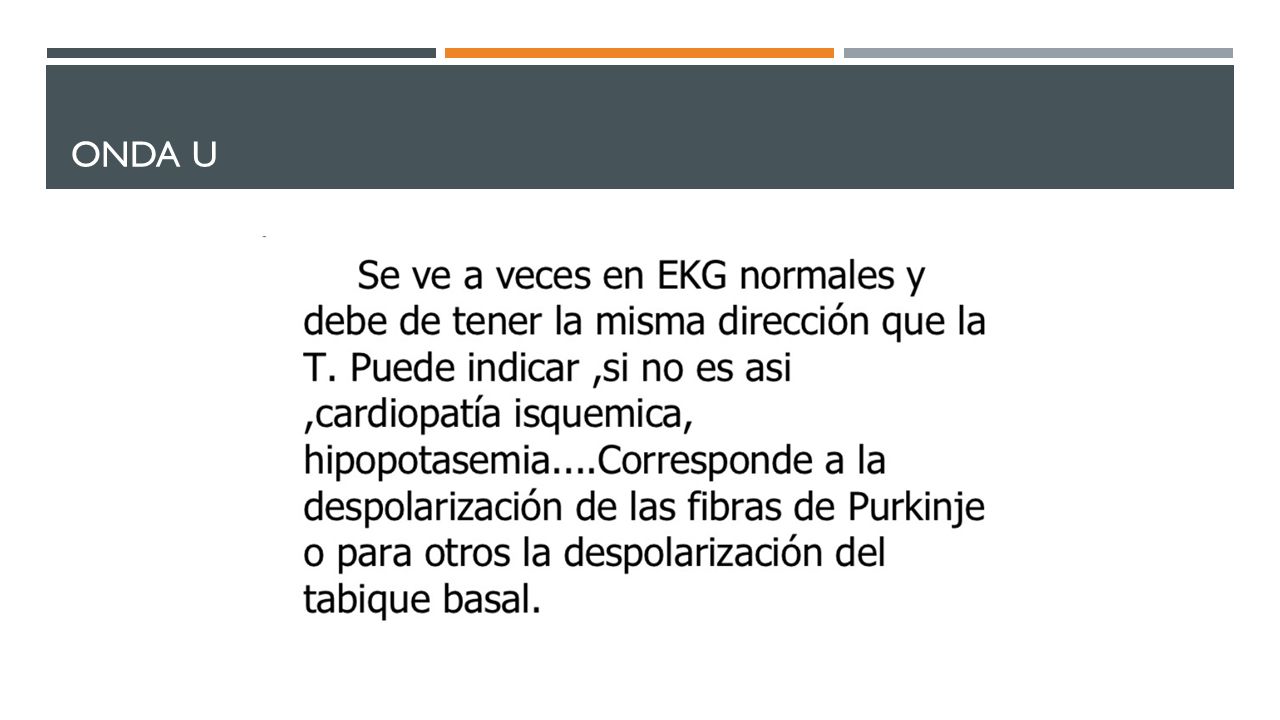

26 ONDA U

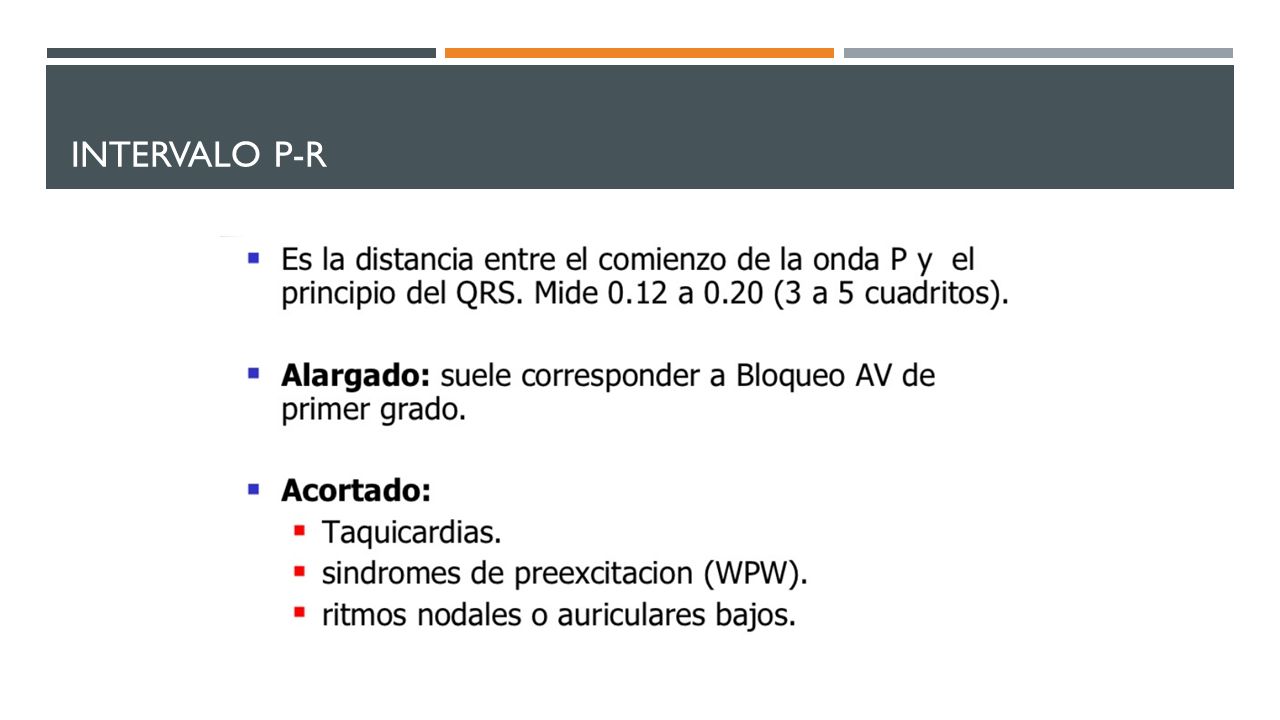

27 INTERVALO P-R

28 INTERVALO PR Y QT

29 INTERVALO QT

30

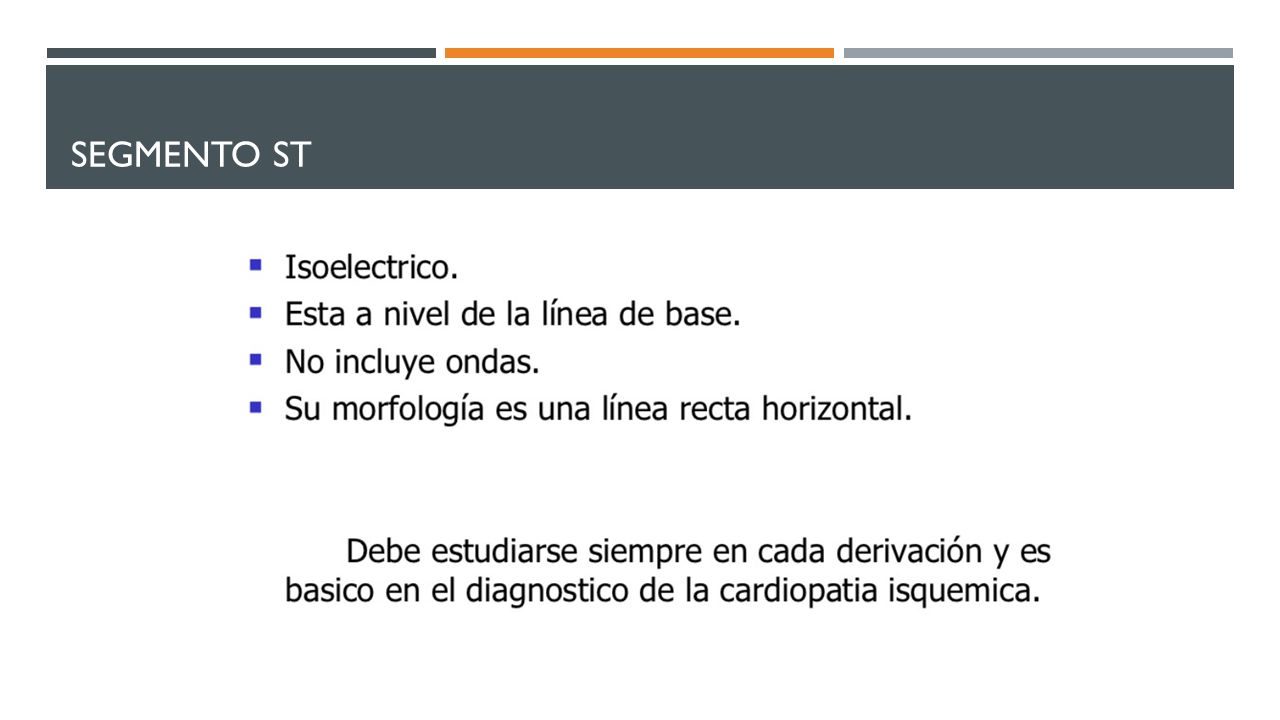

31 SEGMENTO ST

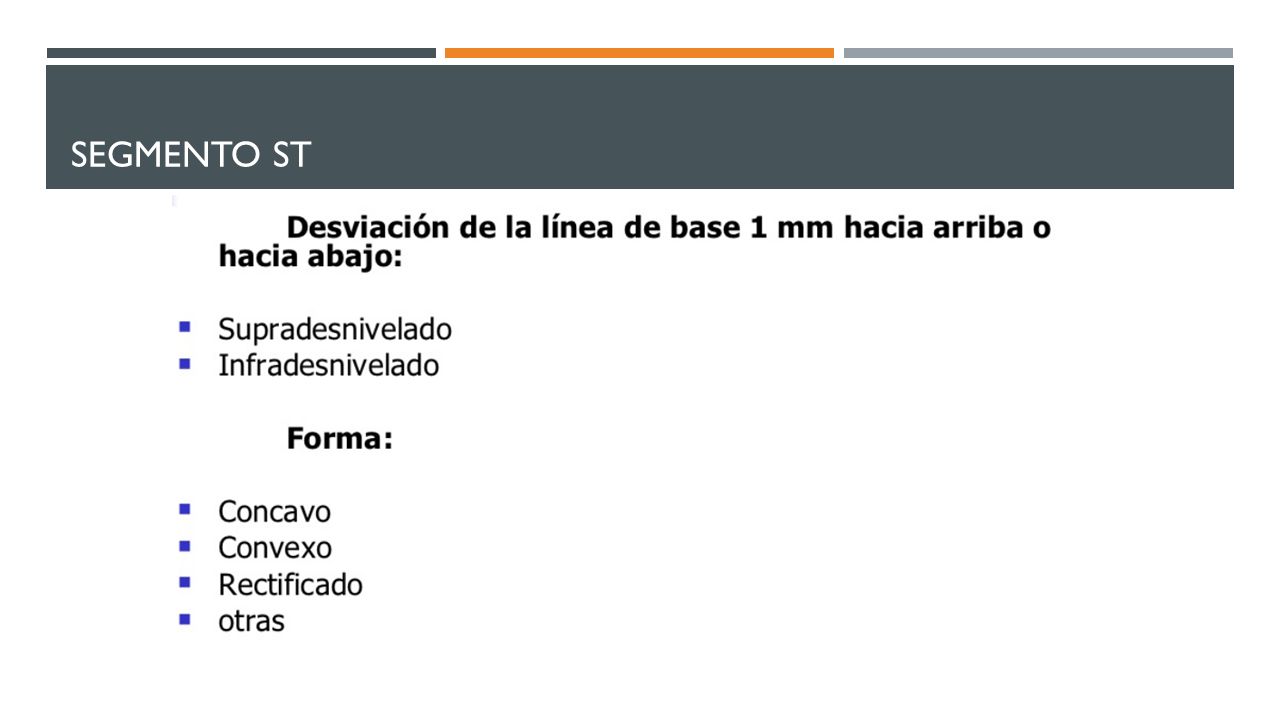

32

33

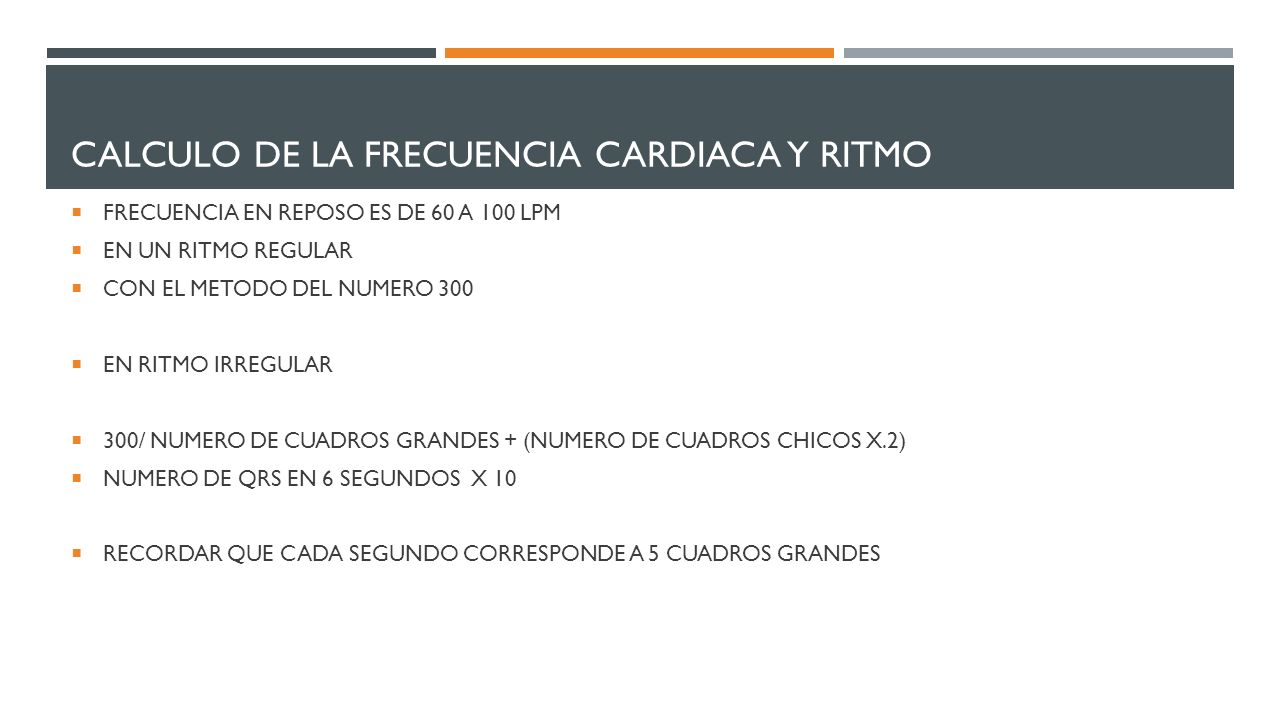

34 CALCULO DE LA FRECUENCIA CARDIACA Y RITMO  FRECUENCIA EN REPOSO ES DE 60 A 100 LPM  EN UN RITMO REGULAR  CON EL METODO DEL NUMERO 300  EN RITMO IRREGULAR  300/ NUMERO DE CUADROS GRANDES + (NUMERO DE CUADROS CHICOS X.2)  NUMERO DE QRS EN 6 SEGUNDOS X 10  RECORDAR QUE CADA SEGUNDO CORRESPONDE A 5 CUADROS GRANDES

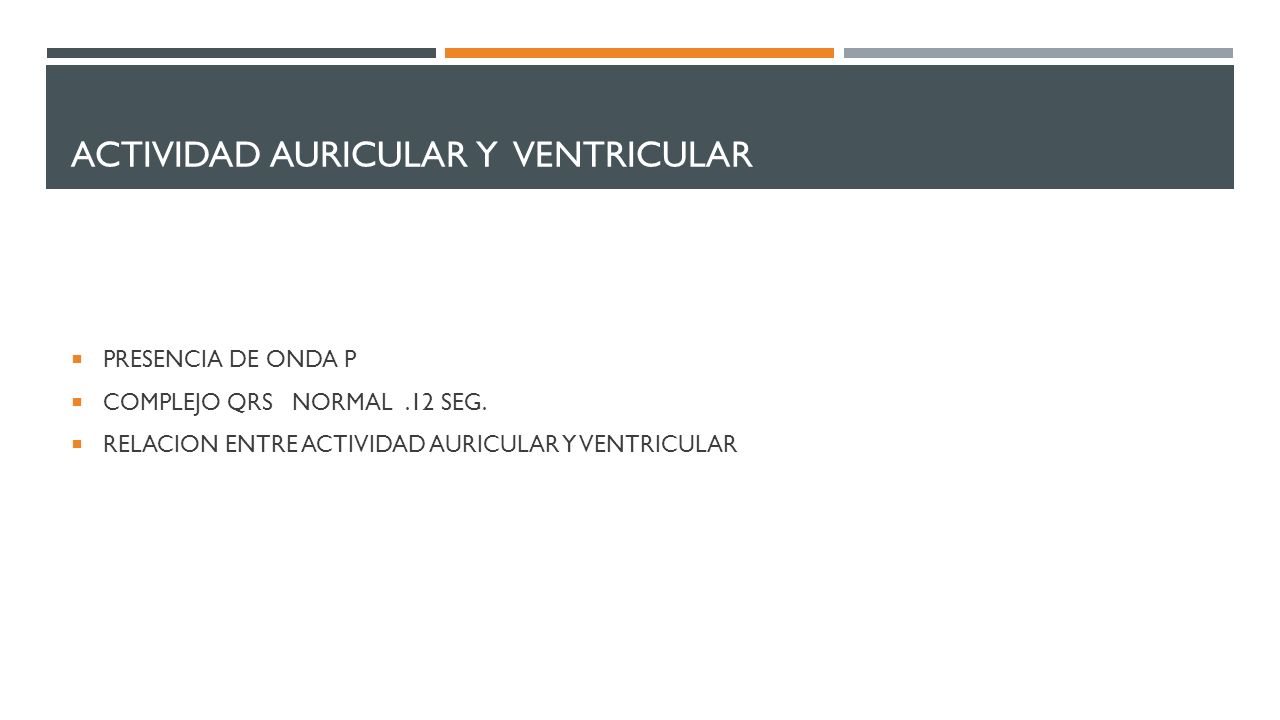

35 ACTIVIDAD AURICULAR Y VENTRICULAR  PRESENCIA DE ONDA P  COMPLEJO QRS NORMAL.12 SEG.  RELACION ENTRE ACTIVIDAD AURICULAR Y VENTRICULAR

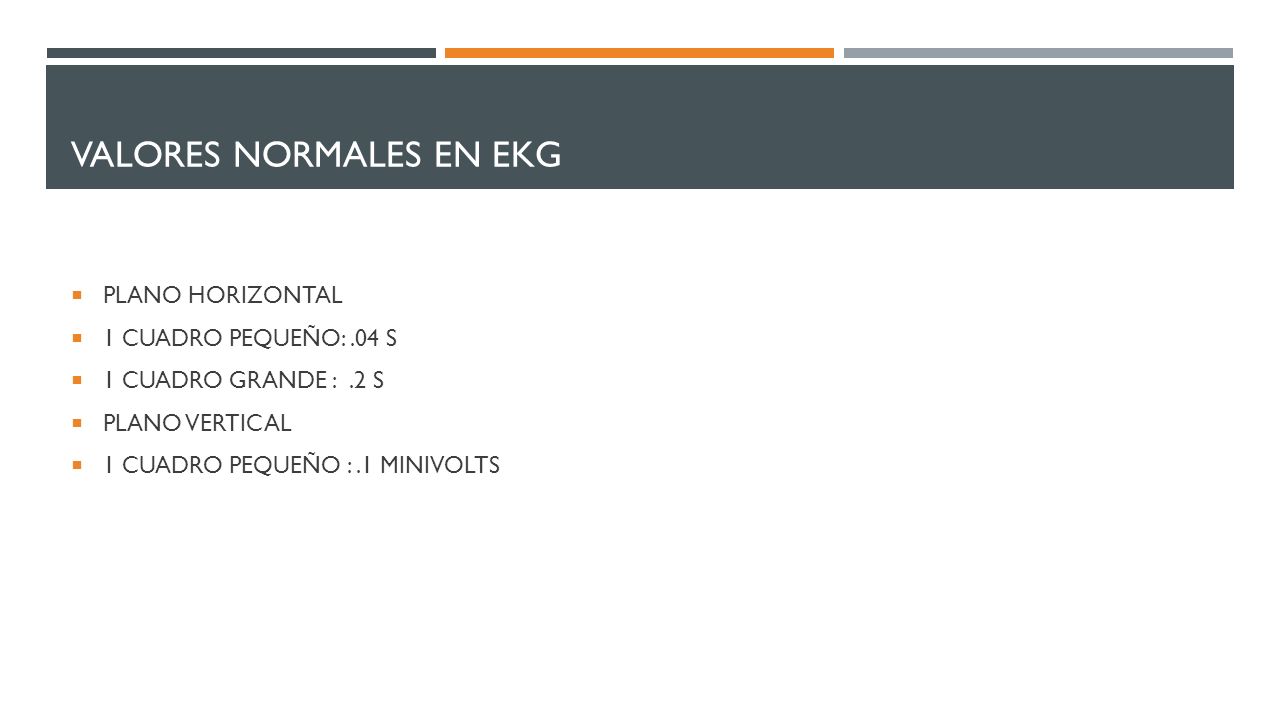

36 VALORES NORMALES EN EKG  PLANO HORIZONTAL  1 CUADRO PEQUEÑO:.04 S  1 CUADRO GRANDE :.2 S  PLANO VERTICAL  1 CUADRO PEQUEÑO :.1 MINIVOLTS

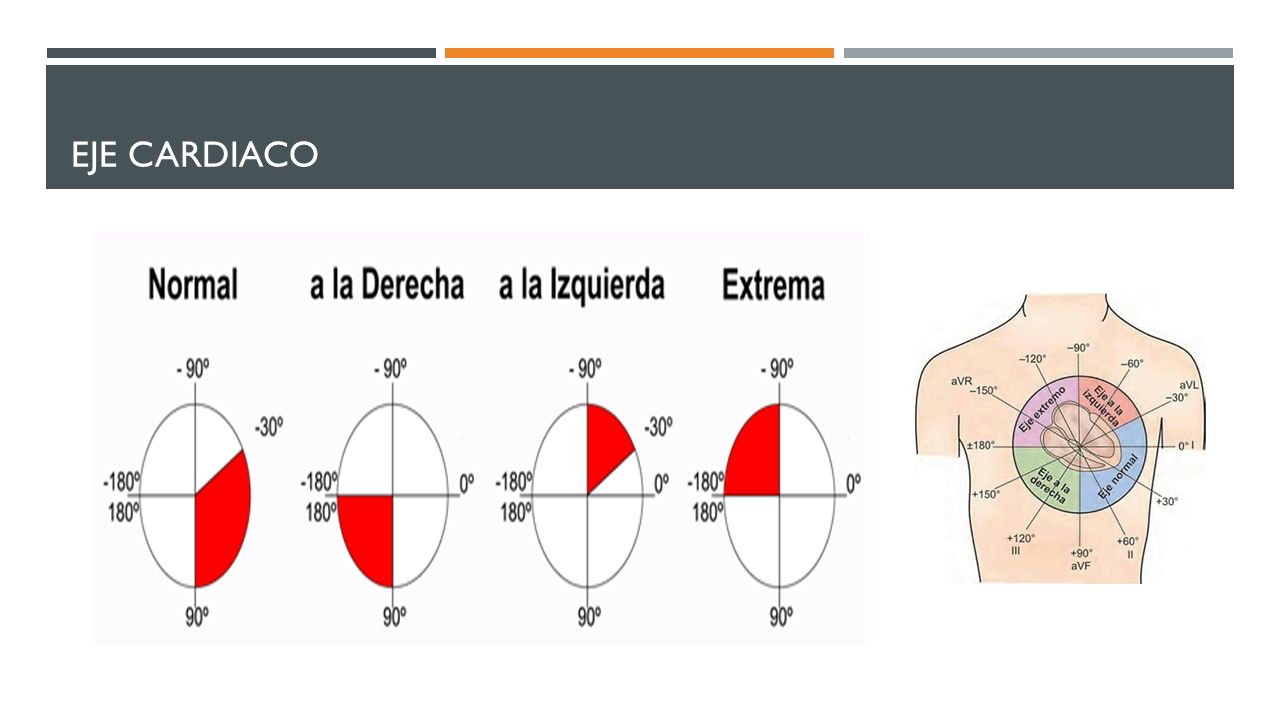

37 EJE CARDIACO

38 

39

40

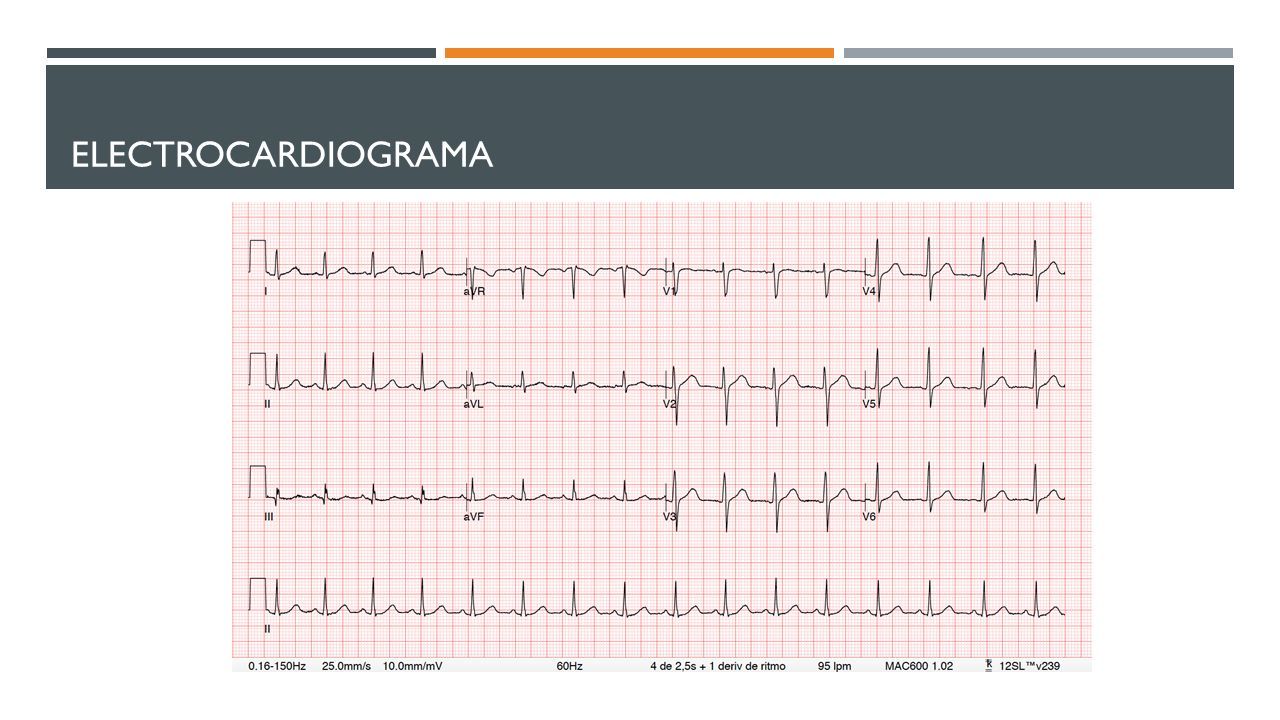

41 ELECTROCARDIOGRAMA

42

43 ONDA Q PATOLÓGICA

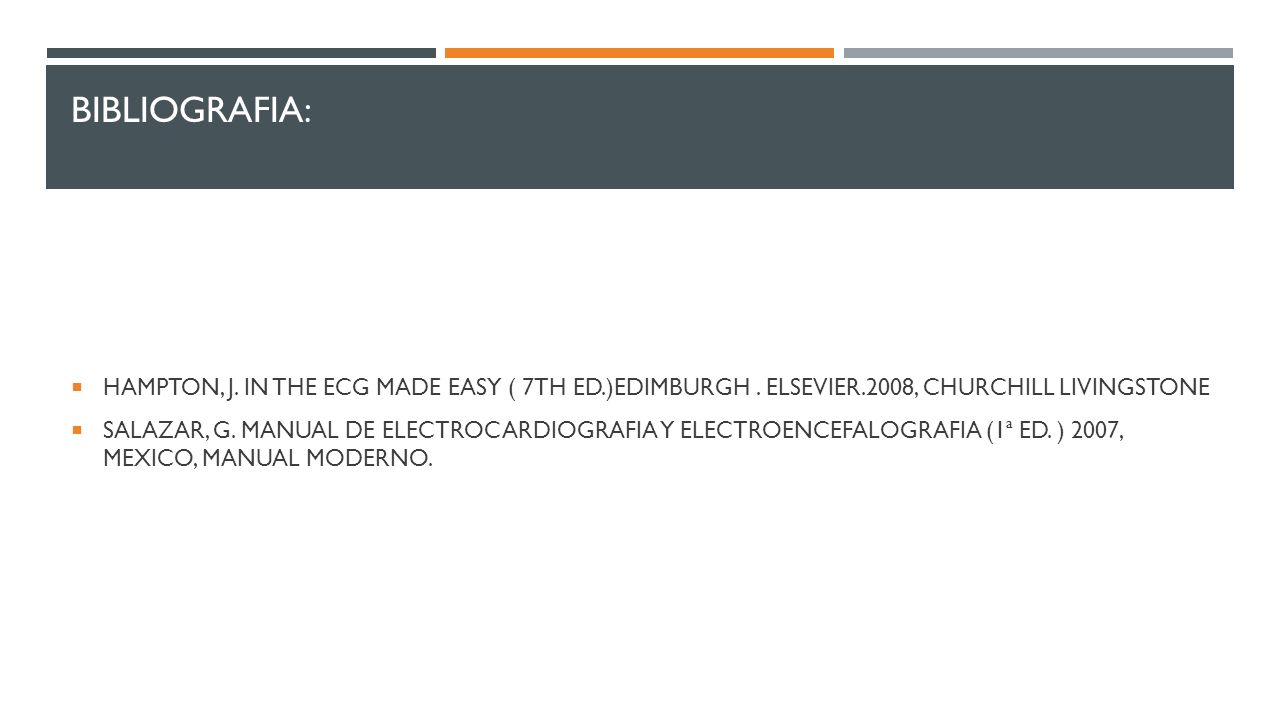

44 BIBLIOGRAFIA:  HAMPTON, J. IN THE ECG MADE EASY ( 7TH ED.)EDIMBURGH. ELSEVIER.2008, CHURCHILL LIVINGSTONE  SALAZAR, G. MANUAL DE ELECTROCARDIOGRAFIA Y ELECTROENCEFALOGRAFIA (1ª ED. ) 2007, MEXICO, MANUAL MODERNO.
