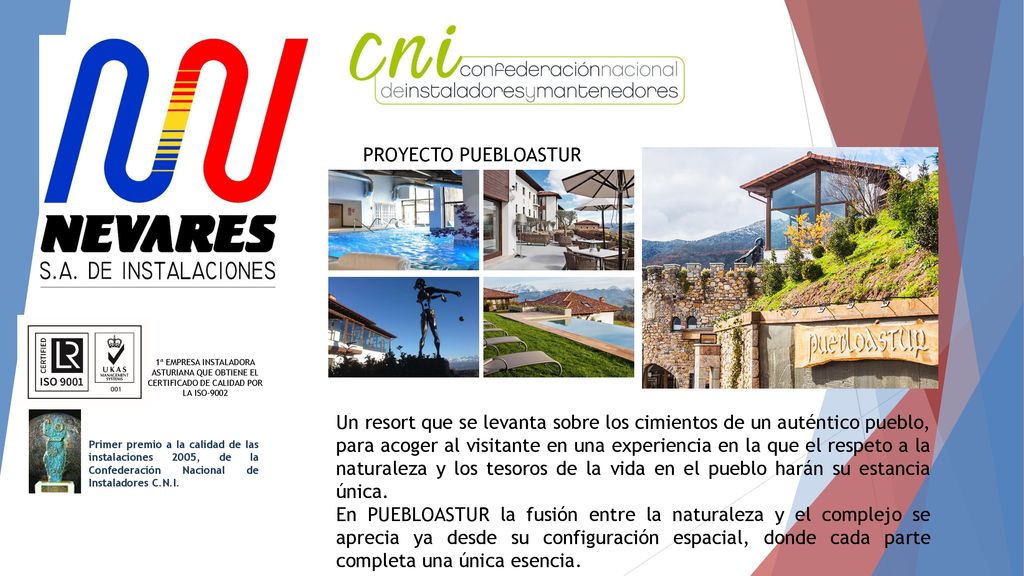

1 PROYECTO PUEBLOASTUR 1ª EMPRESA INSTALADORA ASTURIANA QUE OBTIENE EL CERTIFICADO DE CALIDAD POR LA ISO-9002 Un resort que se levanta sobre los cimientos de un auténtico pueblo, para acoger al visitante en una experiencia en la que el respeto a la naturaleza y los tesoros de la vida en el pueblo harán su estancia única. En PUEBLOASTUR la fusión entre la naturaleza y el complejo se aprecia ya desde su configuración espacial, donde cada parte completa una única esencia.​ Primer premio a la calidad de las instalaciones 2005, de la Confederación Nacional de Instaladores C.N.I.

2 ENTORNO PUEBLOASTUR Congreso C N I de Instalaciones en la Edificación,

3 PROYECTO:Instalación térmica en el RESORT PUEBLOASTUR
FUENTES DE GENERACION DE ENERGIA: GEOTERMIA VERTICAL ABIERTA AEROTERMIA GAS PROPANO Congreso C N I de Instalaciones en la Edificación,

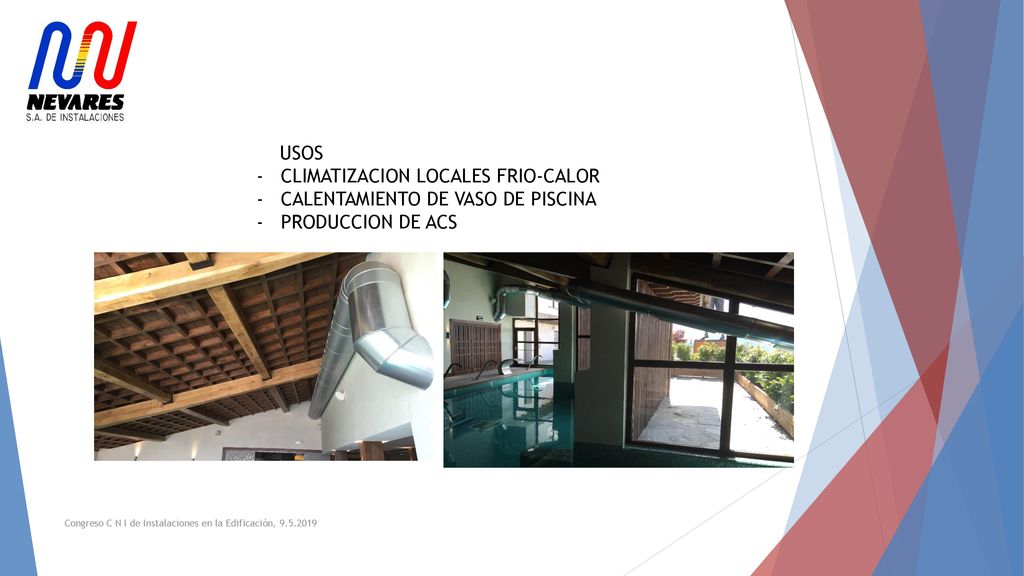

4 CLIMATIZACION LOCALES FRIO-CALOR CALENTAMIENTO DE VASO DE PISCINA
USOS CLIMATIZACION LOCALES FRIO-CALOR CALENTAMIENTO DE VASO DE PISCINA PRODUCCION DE ACS Congreso C N I de Instalaciones en la Edificación,

5 Congreso C N I de Instalaciones en la Edificación, 9.5.2019

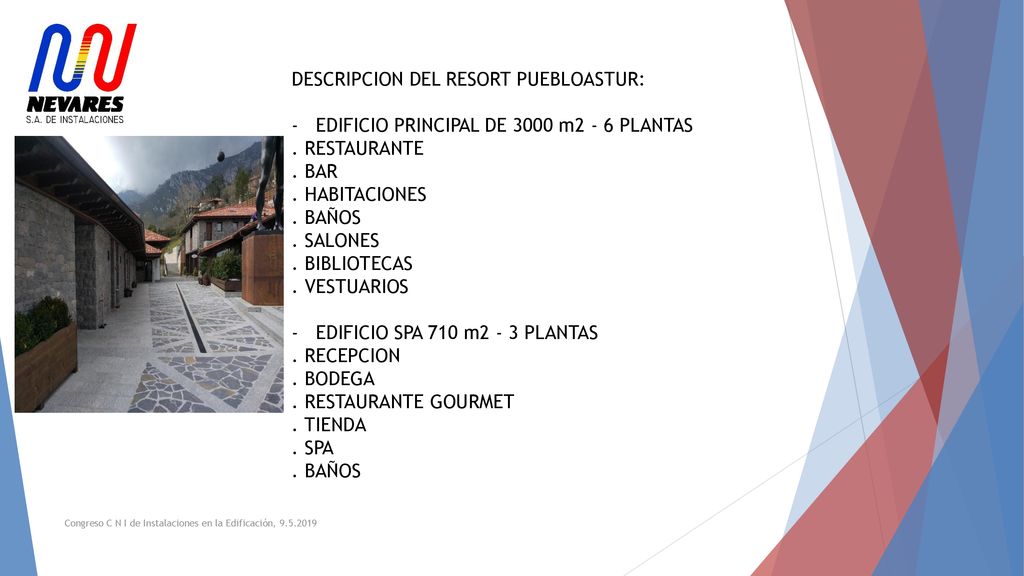

6 DESCRIPCION DEL RESORT PUEBLOASTUR:
EDIFICIO PRINCIPAL DE 3000 m2 - 6 PLANTAS . RESTAURANTE . BAR . HABITACIONES . BAÑOS . SALONES . BIBLIOTECAS . VESTUARIOS EDIFICIO SPA 710 m2 - 3 PLANTAS . RECEPCION . BODEGA . RESTAURANTE GOURMET . TIENDA . SPA Congreso C N I de Instalaciones en la Edificación,

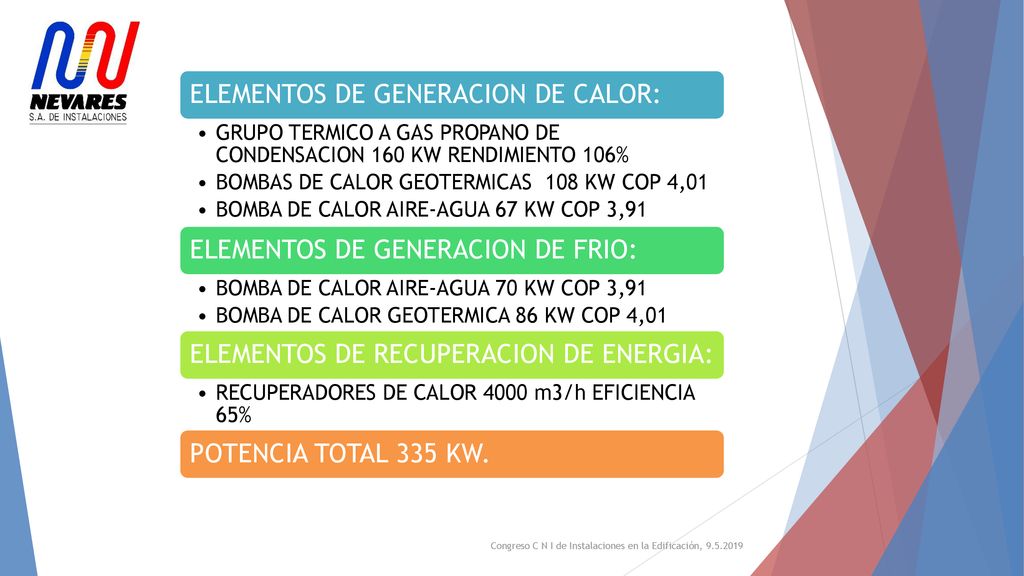

7 ELEMENTOS DE GENERACION DE CALOR:
GRUPO TERMICO A GAS PROPANO DE CONDENSACION 160 KW RENDIMIENTO 106% BOMBAS DE CALOR GEOTERMICAS 108 KW COP 4,01 BOMBA DE CALOR AIRE-AGUA 67 KW COP 3,91 ELEMENTOS DE GENERACION DE FRIO: BOMBA DE CALOR AIRE-AGUA 70 KW COP 3,91 BOMBA DE CALOR GEOTERMICA 86 KW COP 4,01 ELEMENTOS DE RECUPERACION DE ENERGIA: RECUPERADORES DE CALOR 4000 m3/h EFICIENCIA 65% POTENCIA TOTAL 335 KW. Congreso C N I de Instalaciones en la Edificación,

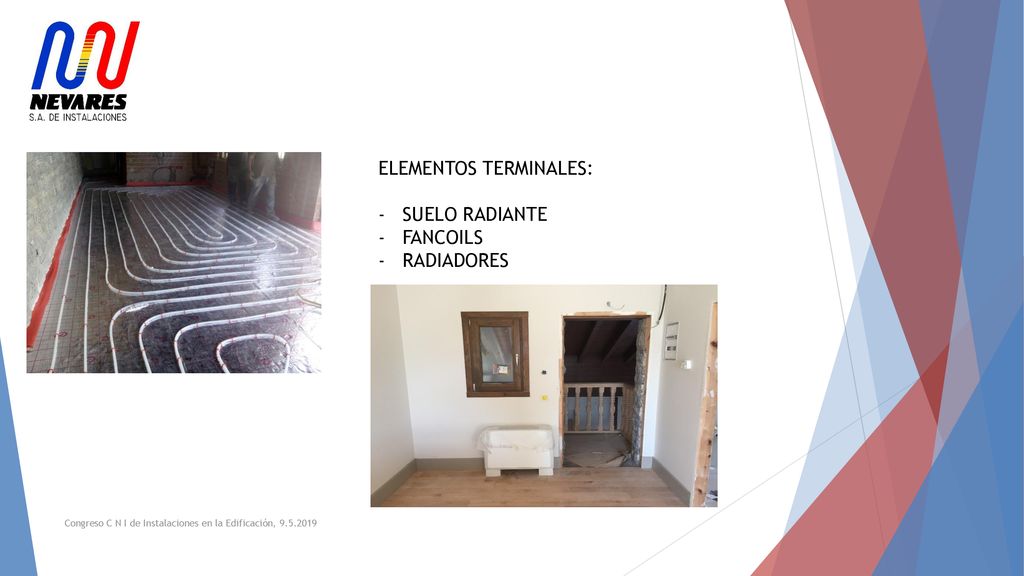

8 ELEMENTOS TERMINALES: SUELO RADIANTE FANCOILS RADIADORES
Congreso C N I de Instalaciones en la Edificación,

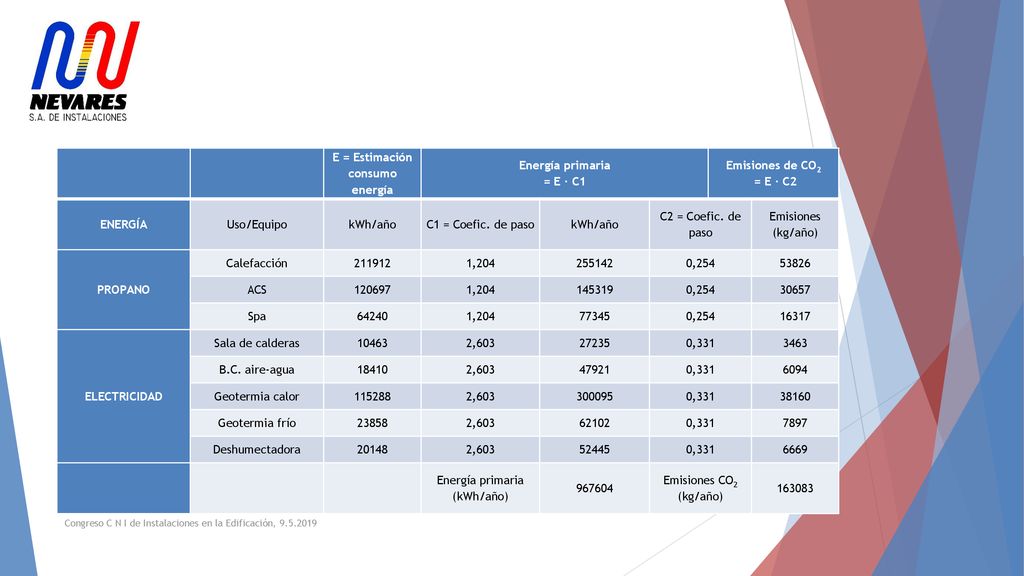

9 E = Estimación consumo energía
Energía primaria = E · C1 Emisiones de CO2 = E · C2 ENERGÍA Uso/Equipo kWh/año C1 = Coefic. de paso C2 = Coefic. de paso Emisiones (kg/año) PROPANO Calefacción 211912 1,204 255142 0,254 53826 ACS 120697 145319 30657 Spa 64240 77345 16317 ELECTRICIDAD Sala de calderas 10463 2,603 27235 0,331 3463 B.C. aire-agua 18410 47921 6094 Geotermia calor 115288 300095 38160 Geotermia frío 23858 62102 7897 Deshumectadora 20148 52445 6669 Energía primaria (kWh/año) 967604 Emisiones CO2 (kg/año) 163083 Congreso C N I de Instalaciones en la Edificación,

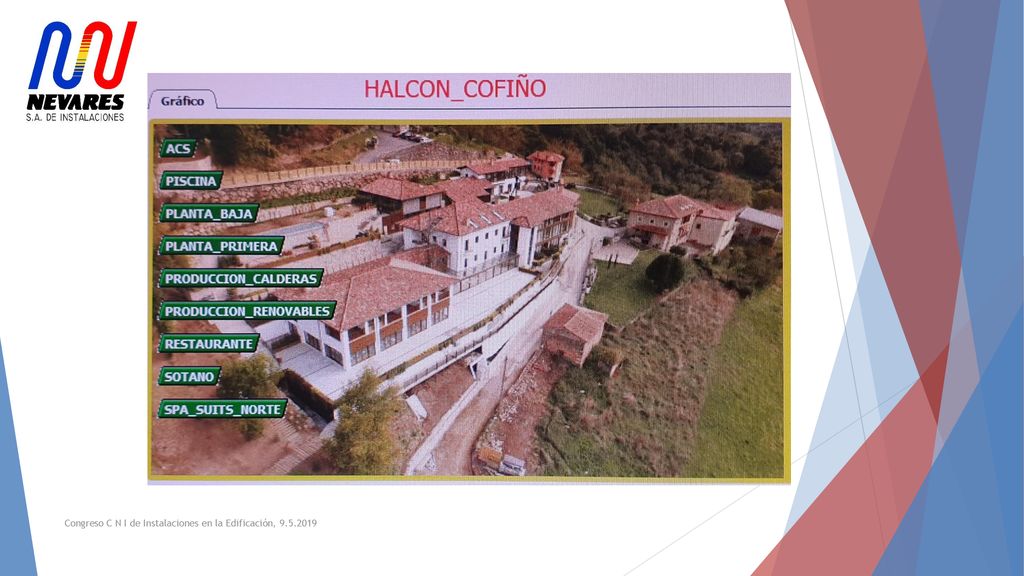

10 RAZONES DEL SISTEMA HIBRIDO EFICIENTE LIMPIO TELEGESTIONADO
Congreso C N I de Instalaciones en la Edificación,

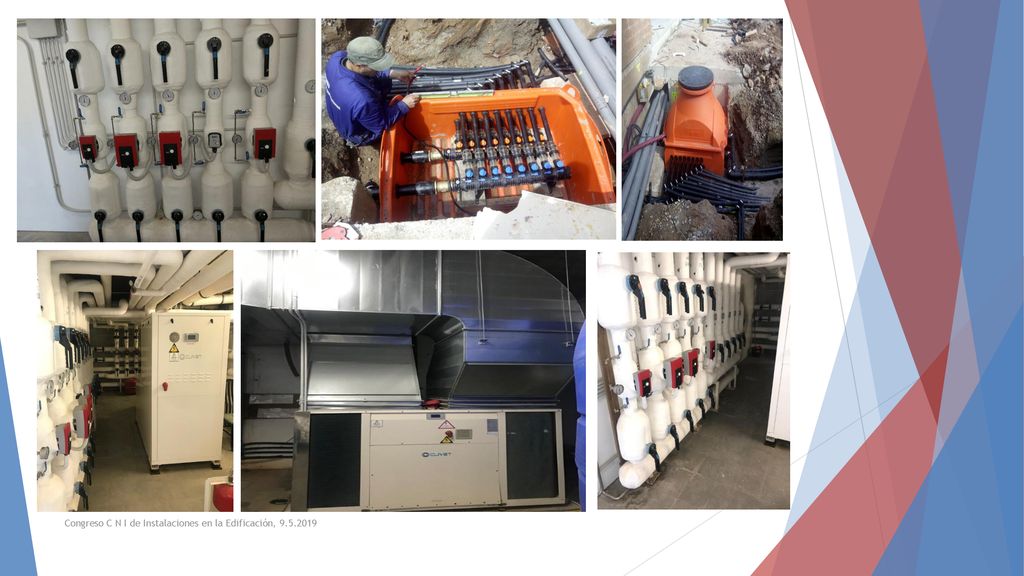

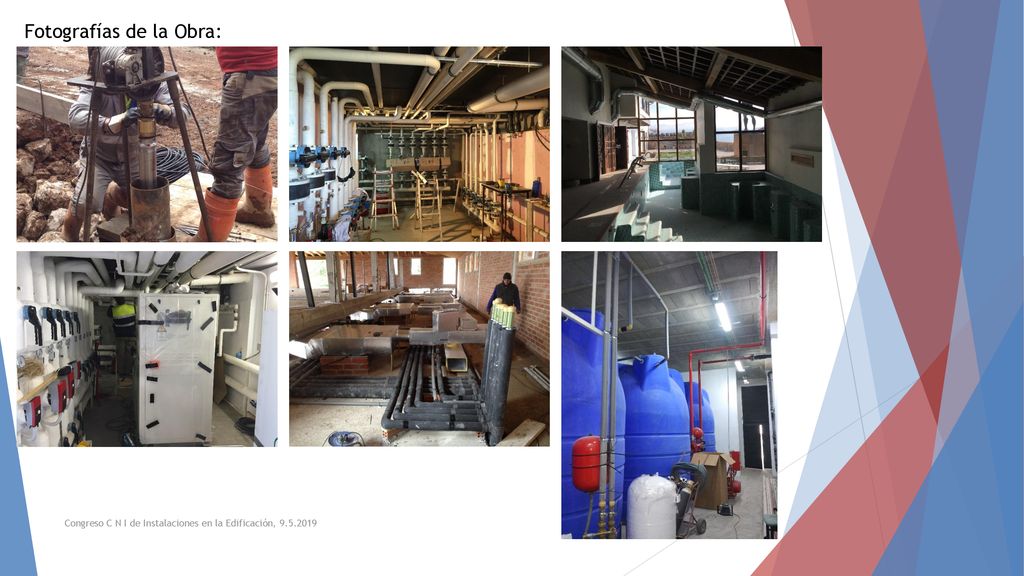

11 Fotografías de la Obra:
Congreso C N I de Instalaciones en la Edificación,

12 Congreso C N I de Instalaciones en la Edificación, 9.5.2019

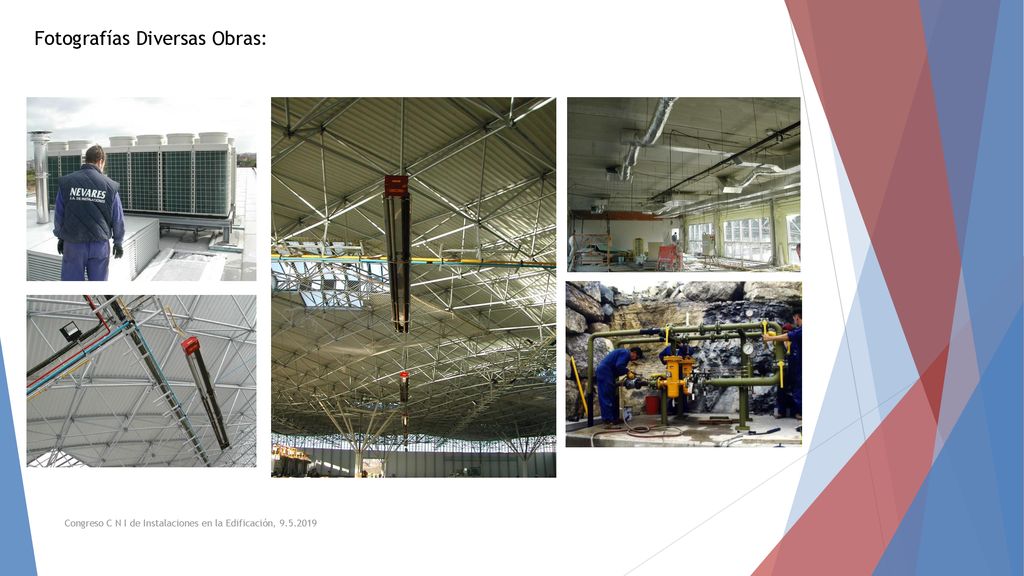

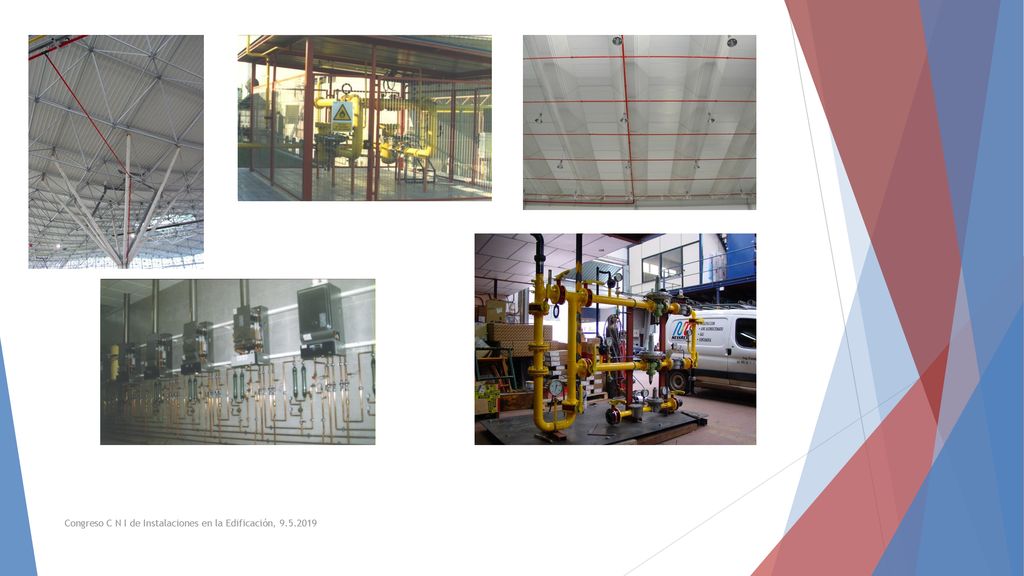

13 Fotografías Diversas Obras:
Congreso C N I de Instalaciones en la Edificación,

14 Congreso C N I de Instalaciones en la Edificación, 9.5.2019

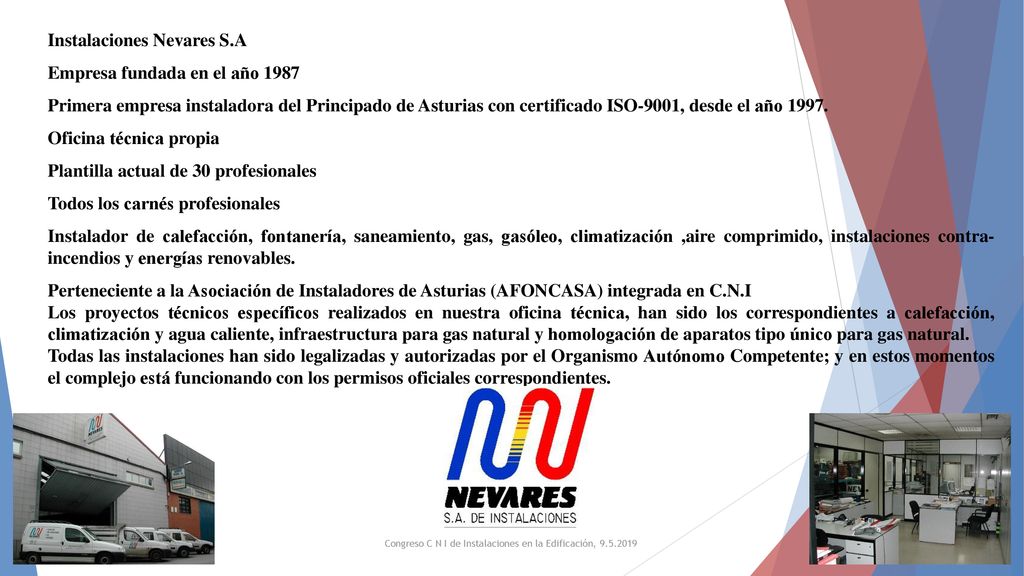

15 Instalaciones Nevares S.A Empresa fundada en el año 1987
Primera empresa instaladora del Principado de Asturias con certificado ISO-9001, desde el año 1997. Oficina técnica propia Plantilla actual de 30 profesionales Todos los carnés profesionales Instalador de calefacción, fontanería, saneamiento, gas, gasóleo, climatización ,aire comprimido, instalaciones contra-incendios y energías renovables. Perteneciente a la Asociación de Instaladores de Asturias (AFONCASA) integrada en C.N.I Los proyectos técnicos específicos realizados en nuestra oficina técnica, han sido los correspondientes a calefacción, climatización y agua caliente, infraestructura para gas natural y homologación de aparatos tipo único para gas natural. Todas las instalaciones han sido legalizadas y autorizadas por el Organismo Autónomo Competente; y en estos momentos el complejo está funcionando con los permisos oficiales correspondientes. Congreso C N I de Instalaciones en la Edificación,

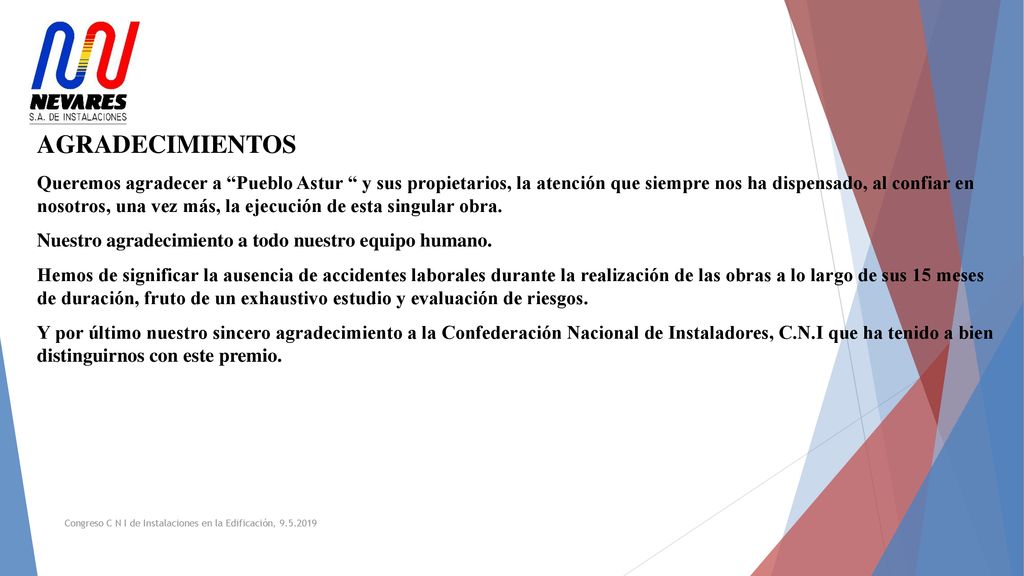

16 AGRADECIMIENTOS Queremos agradecer a “Pueblo Astur “ y sus propietarios, la atención que siempre nos ha dispensado, al confiar en nosotros, una vez más, la ejecución de esta singular obra. Nuestro agradecimiento a todo nuestro equipo humano. Hemos de significar la ausencia de accidentes laborales durante la realización de las obras a lo largo de sus 15 meses de duración, fruto de un exhaustivo estudio y evaluación de riesgos. Y por último nuestro sincero agradecimiento a la Confederación Nacional de Instaladores, C.N.I que ha tenido a bien distinguirnos con este premio. Congreso C N I de Instalaciones en la Edificación,
