OBRAS HIDRÁULICAS I 3.B OBRAS DE ARTE EN CANALES Ing. Martín Garbuio.

Presentación del tema: "OBRAS HIDRÁULICAS I 3.B OBRAS DE ARTE EN CANALES Ing. Martín Garbuio."— Transcripción de la presentación:

1 OBRAS HIDRÁULICAS I 3.B OBRAS DE ARTE EN CANALES Ing. Martín Garbuio

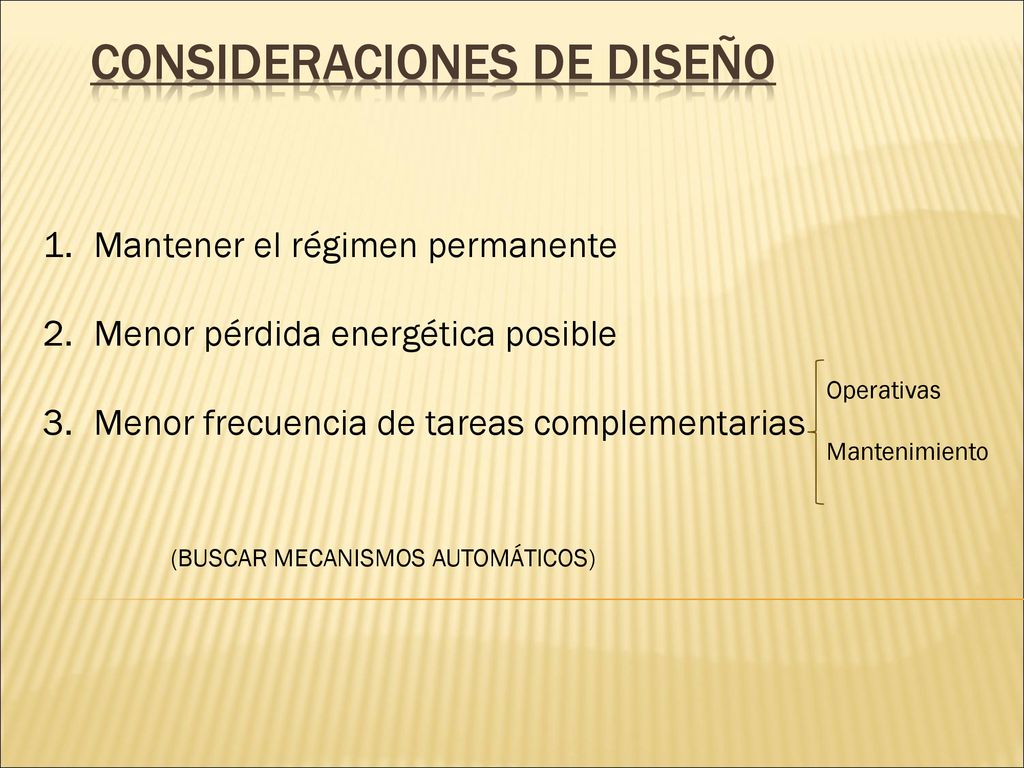

2 Consideraciones de diseño
Mantener el régimen permanente Menor pérdida energética posible Menor frecuencia de tareas complementarias Operativas Mantenimiento (BUSCAR MECANISMOS AUTOMÁTICOS)

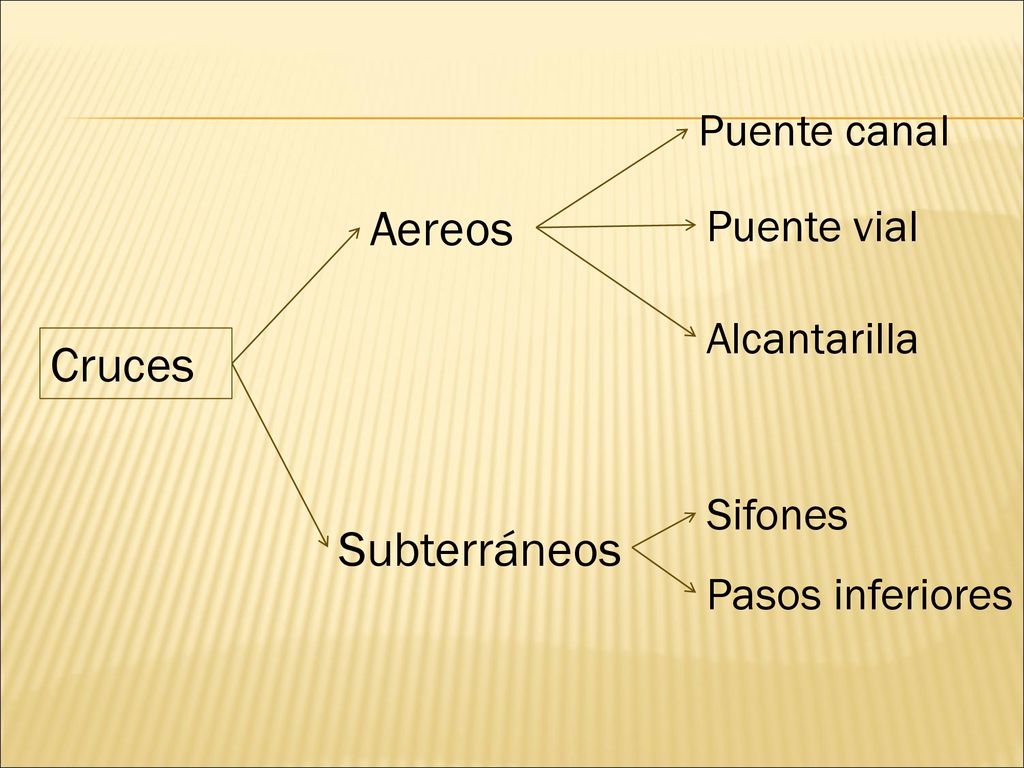

3 Aereos Cruces Subterráneos Puente canal Puente vial Alcantarilla
Sifones Subterráneos Pasos inferiores

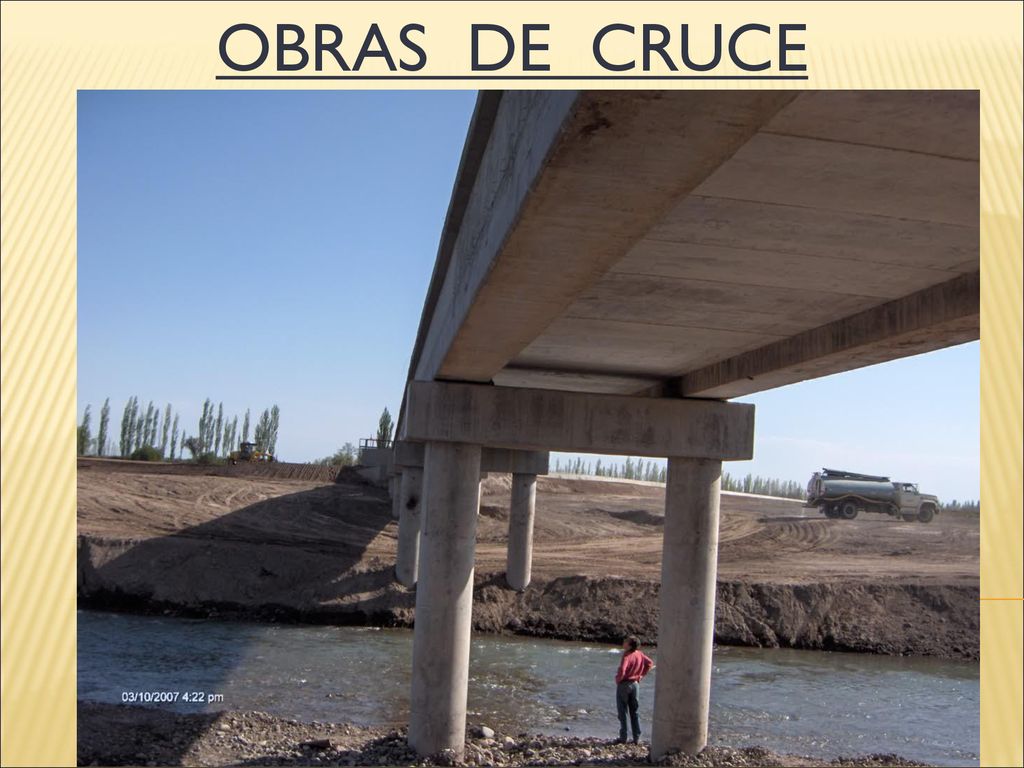

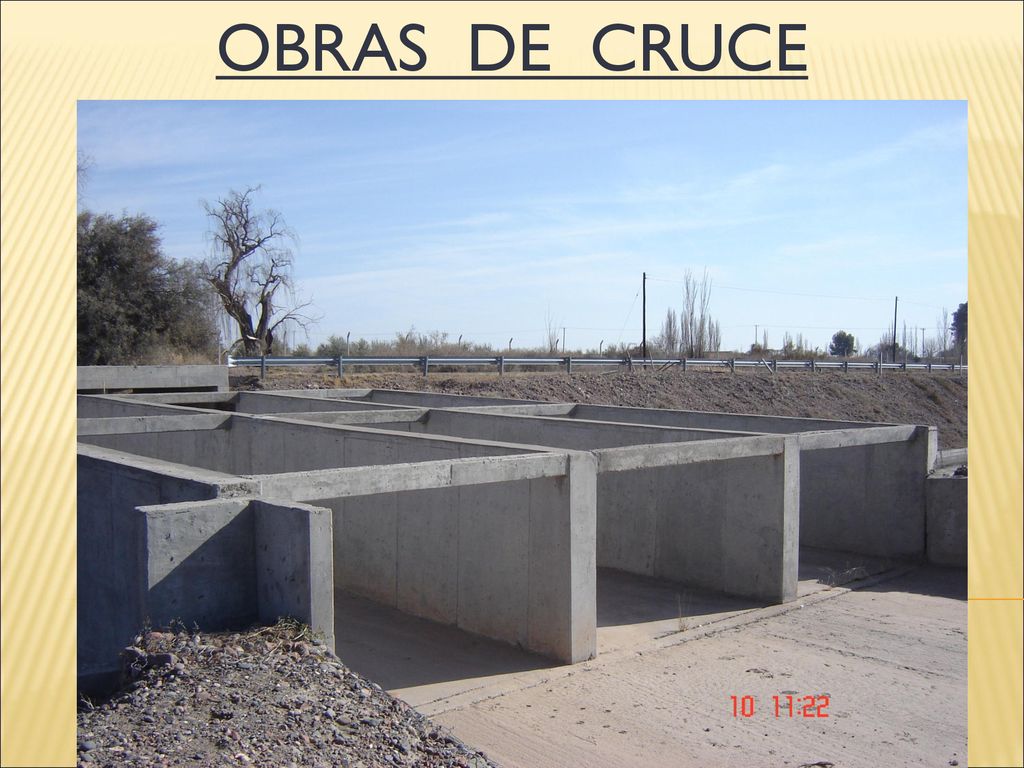

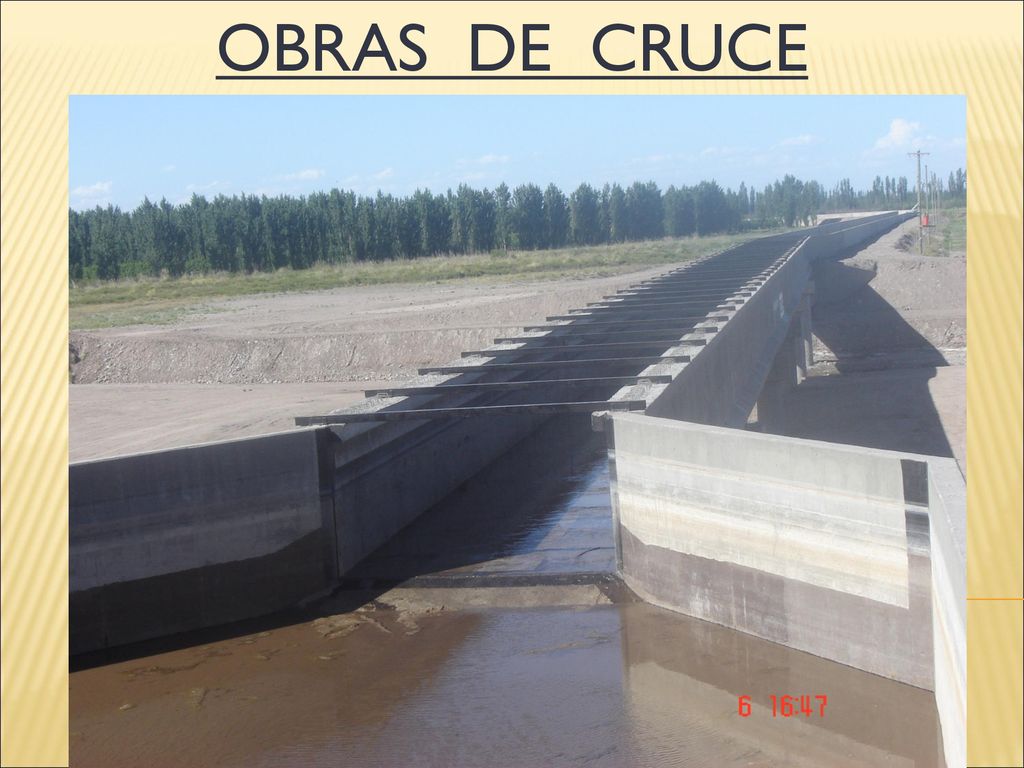

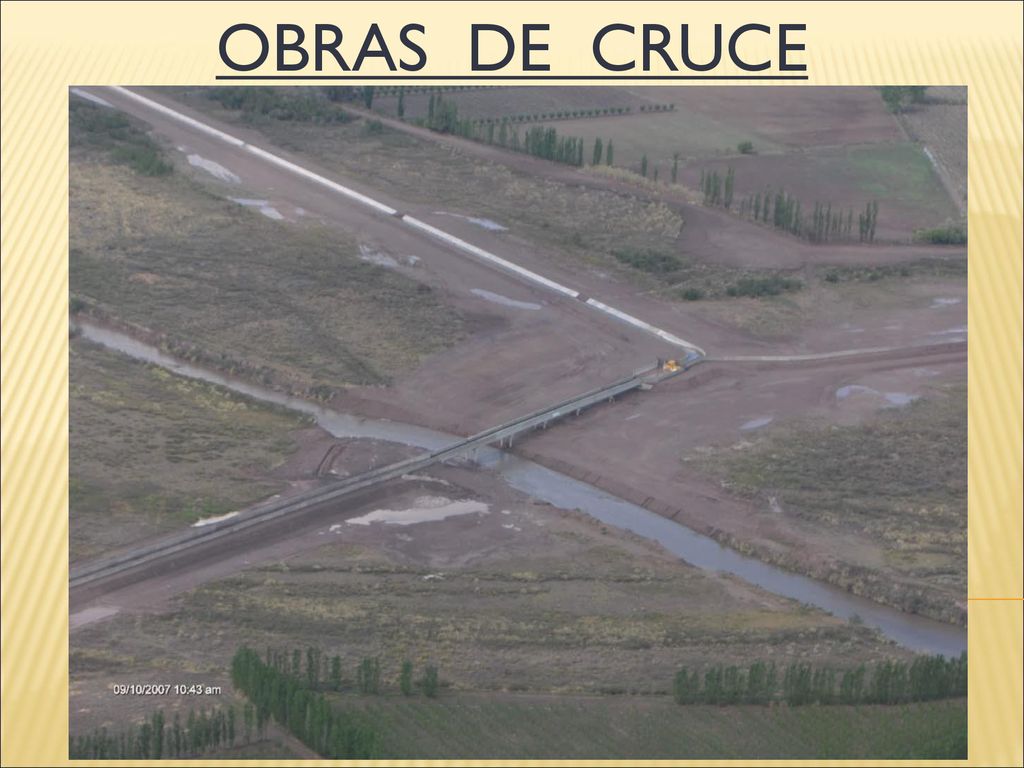

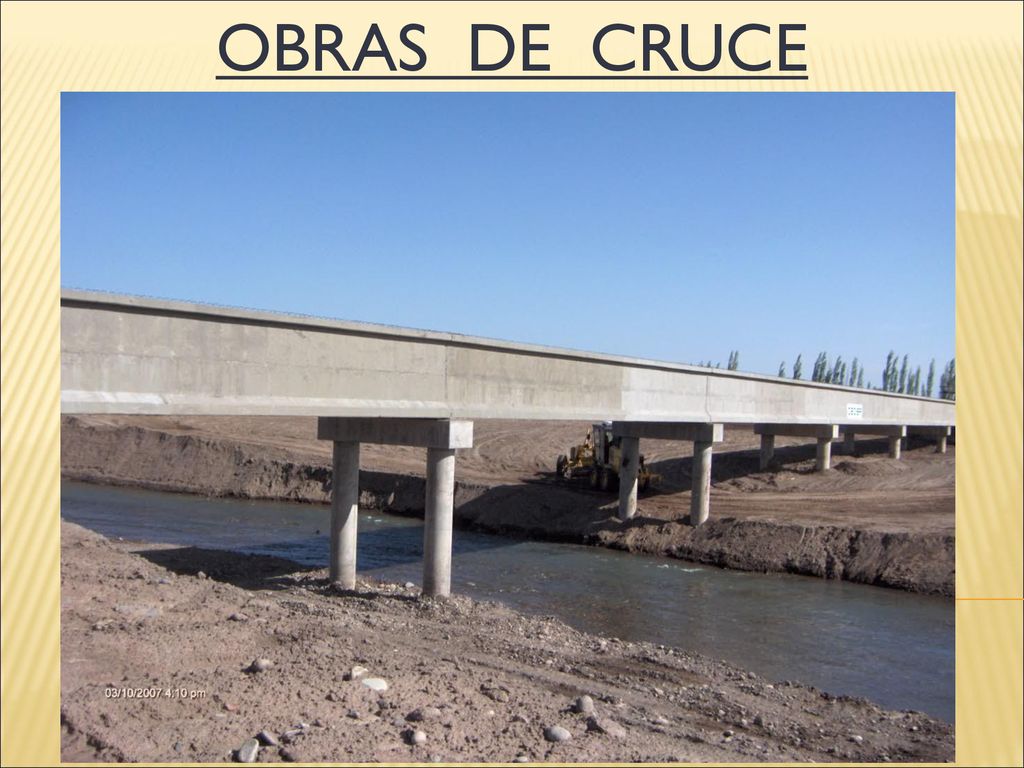

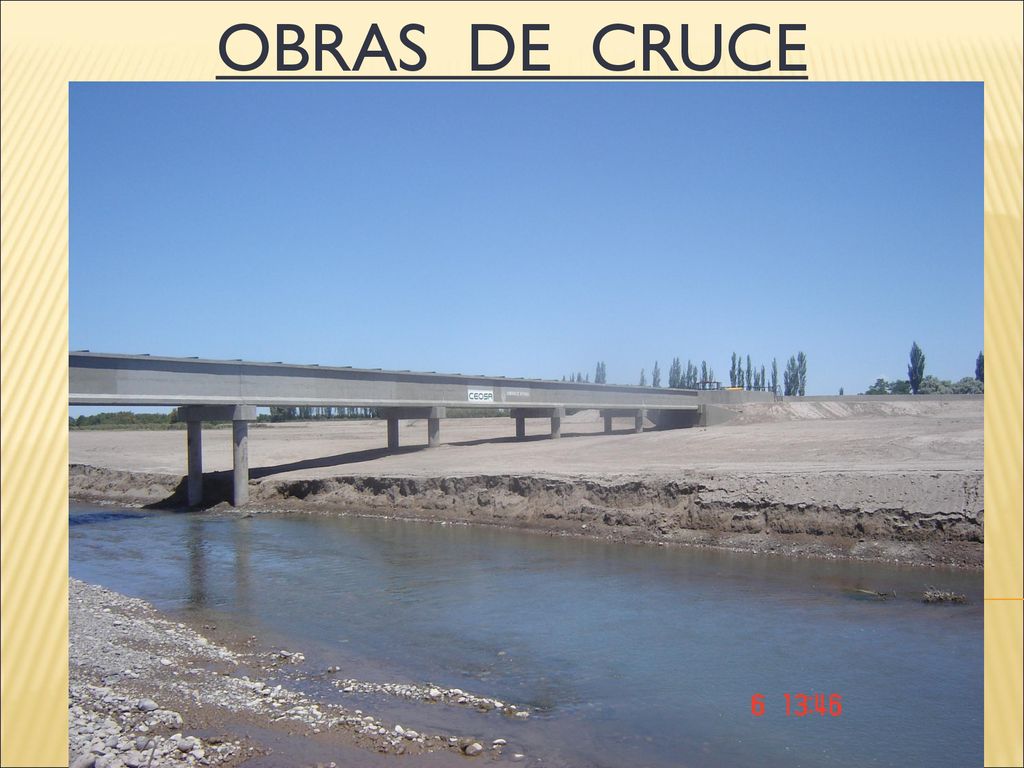

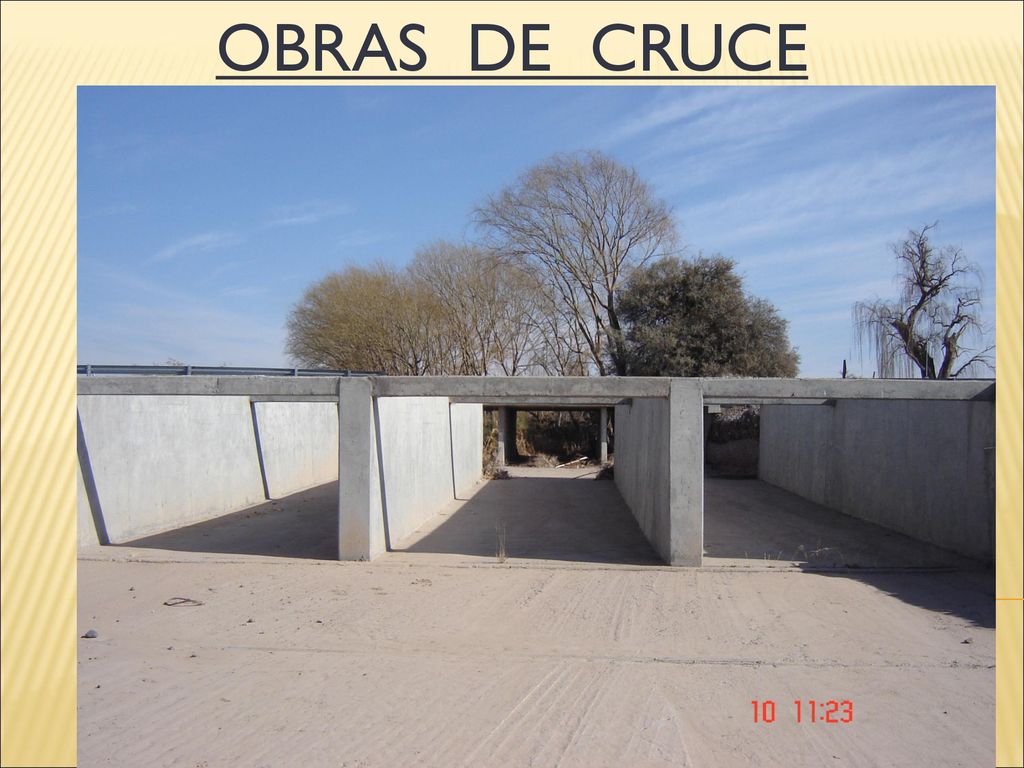

4 OBRAS DE CRUCE

5 OBRAS DE CRUCE

6 OBRAS DE CRUCE

7 OBRAS DE CRUCE

8 OBRAS DE CRUCE

9 OBRAS DE CRUCE

10 OBRAS DE CRUCE

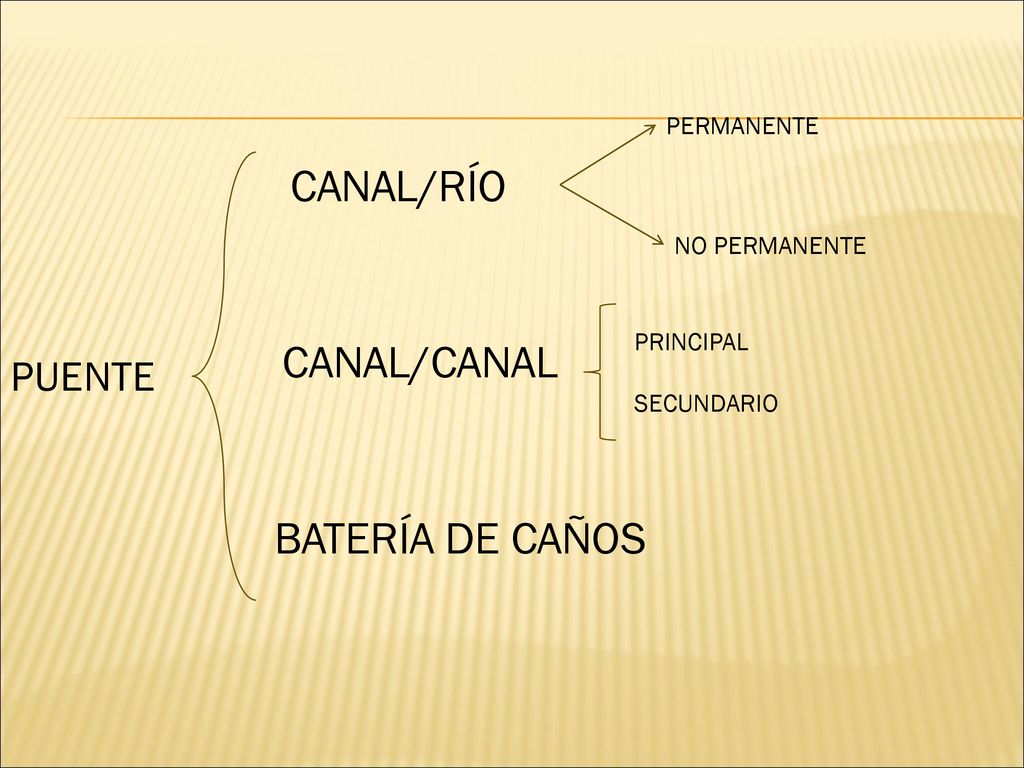

11 CANAL/RÍO CANAL/CANAL BATERÍA DE CAÑOS PUENTE PERMANENTE NO PERMANENTE
PRINCIPAL SECUNDARIO CANAL/CANAL PUENTE BATERÍA DE CAÑOS

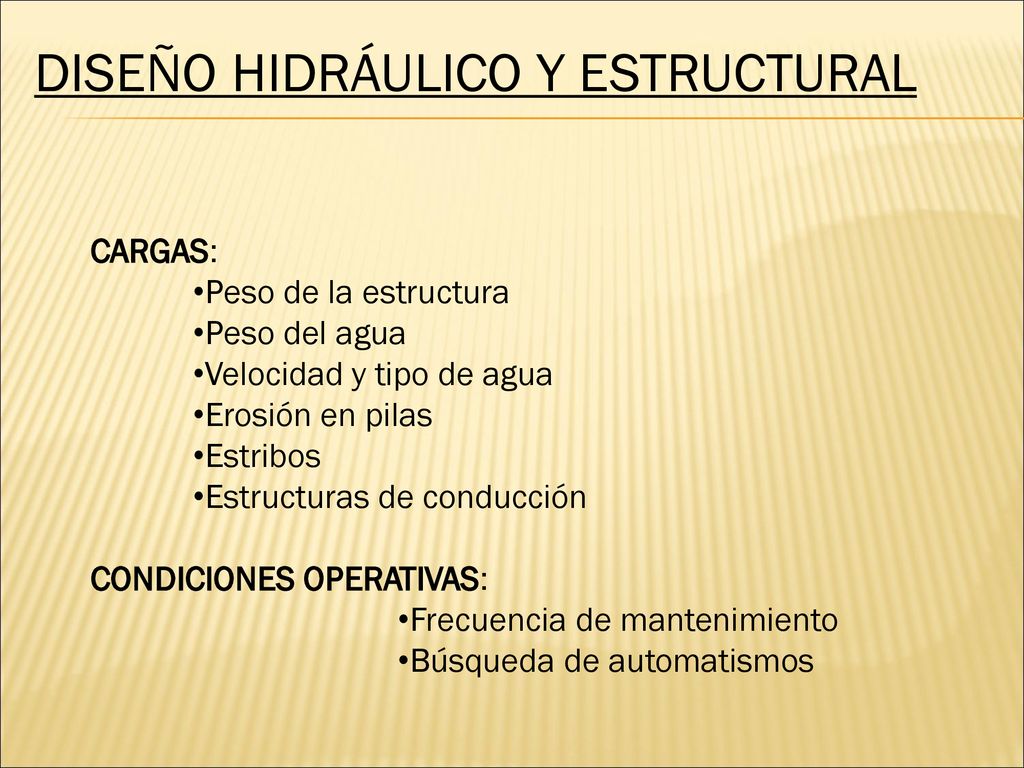

12 DISEÑO HIDRÁULICO Y ESTRUCTURAL
CARGAS: Peso de la estructura Peso del agua Velocidad y tipo de agua Erosión en pilas Estribos Estructuras de conducción CONDICIONES OPERATIVAS: Frecuencia de mantenimiento Búsqueda de automatismos

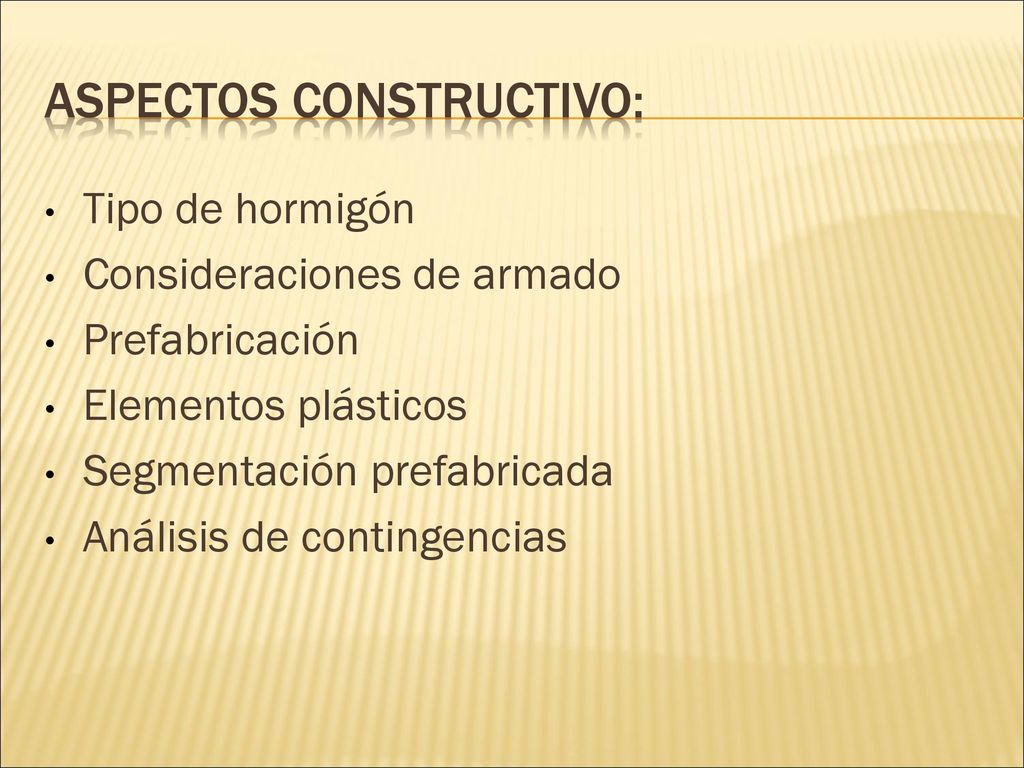

13 Aspectos constructivo:
Tipo de hormigón Consideraciones de armado Prefabricación Elementos plásticos Segmentación prefabricada Análisis de contingencias

14 MUCHAS GRACIAS !!
