1 AUTOMATIZACIÓN Y CONTROL DE PROCESOS Cristian Camilo Agudelo Calderón Universidad de Caldas 2019

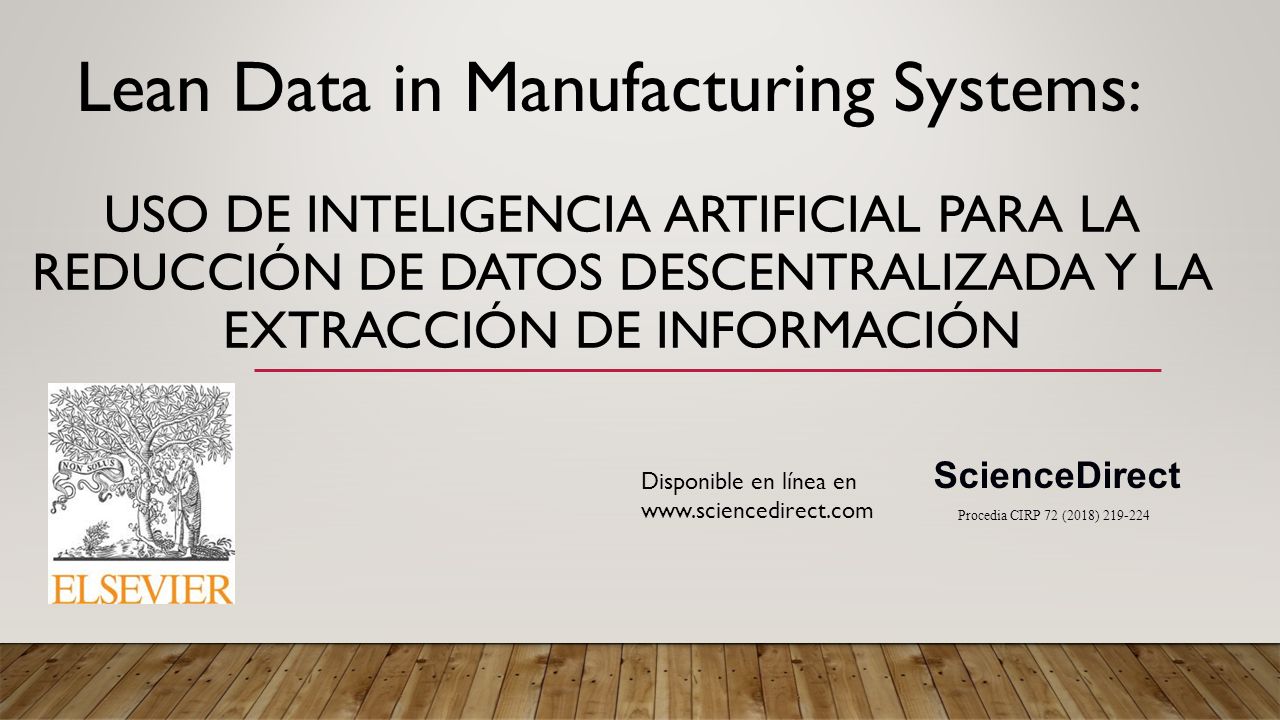

2 USO DE INTELIGENCIA ARTIFICIAL PARA LA REDUCCIÓN DE DATOS DESCENTRALIZADA Y LA EXTRACCIÓN DE INFORMACIÓN Lean Data in Manufacturing Systems : Disponible en línea en www.sciencedirect.com ScienceDirect Procedia CIRP 72 (2018) 219-224

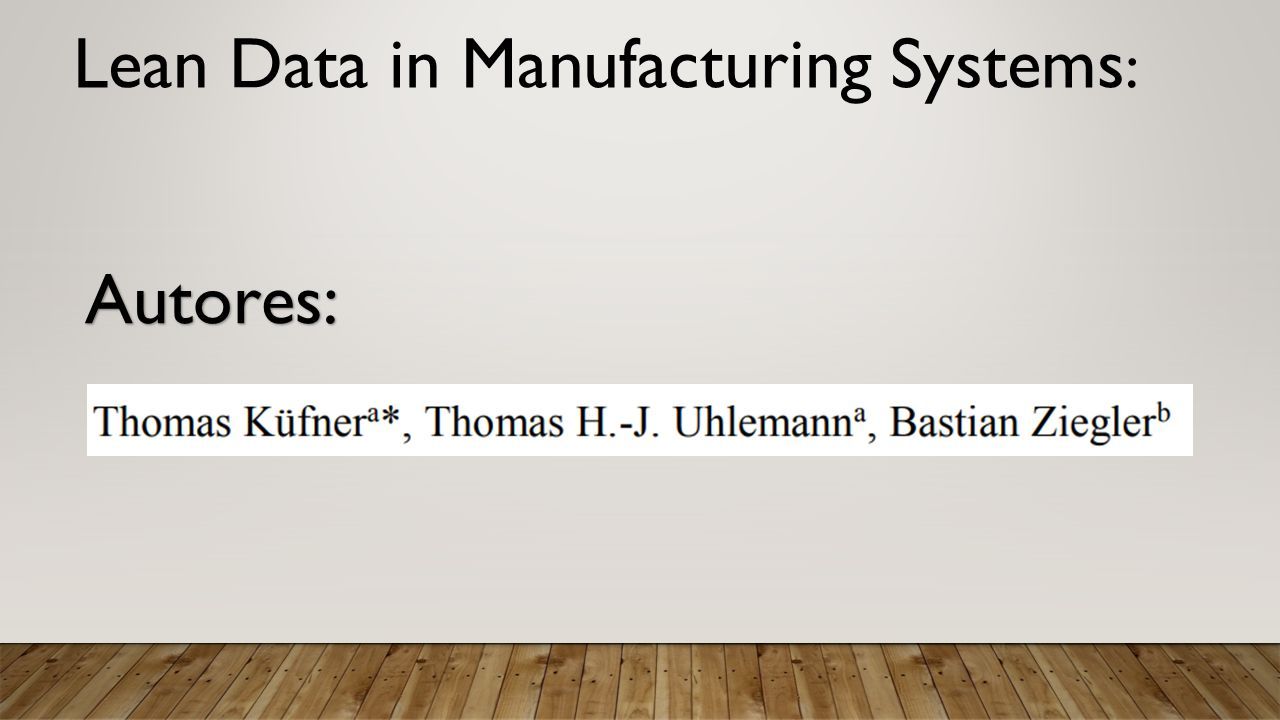

3 Autores: Lean Data in Manufacturing Systems :

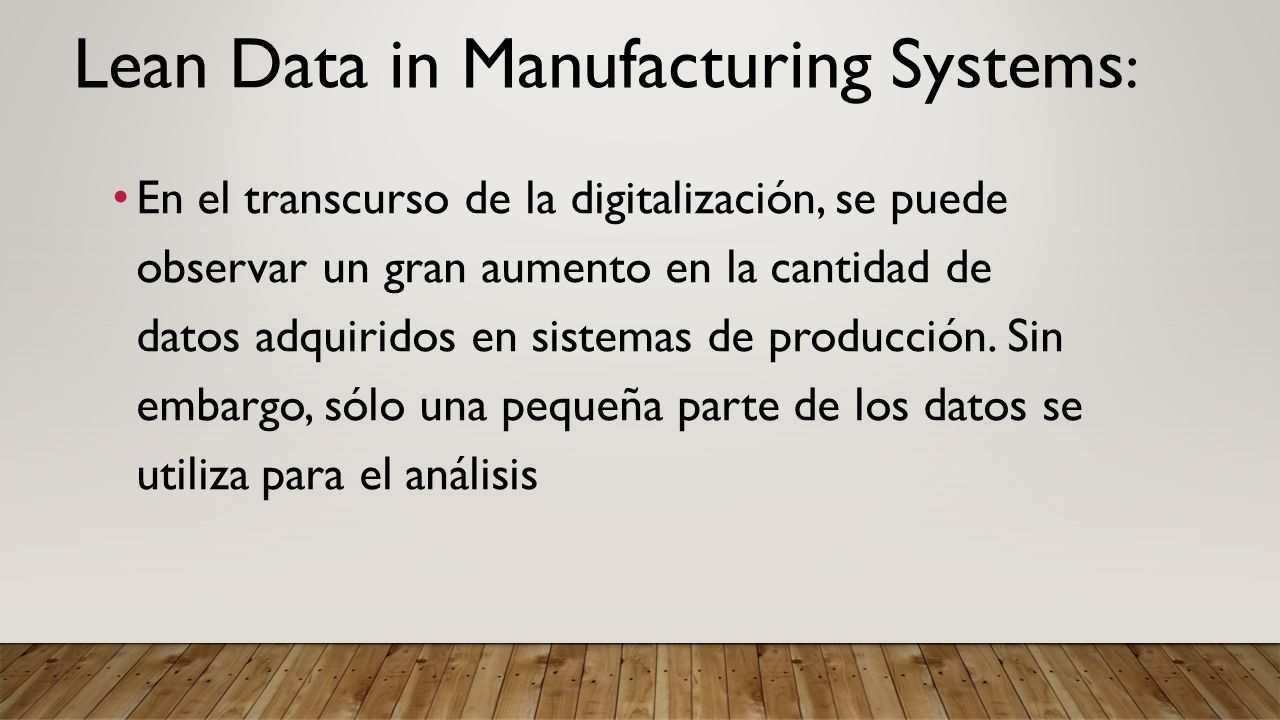

4 En el transcurso de la digitalización, se puede observar un gran aumento en la cantidad de datos adquiridos en sistemas de producción. Sin embargo, sólo una pequeña parte de los datos se utiliza para el análisis

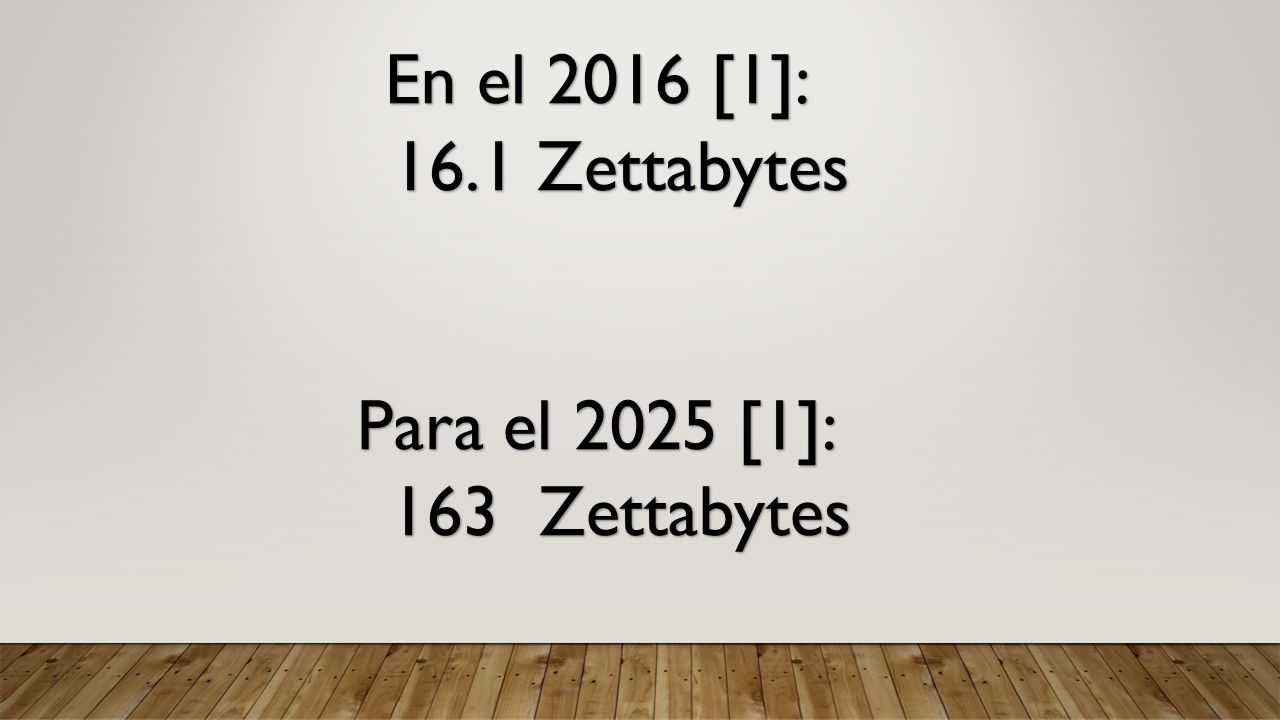

5 En el 2016 [1]: 16.1 Zettabytes Para el 2025 [1]: 163 Zettabytes

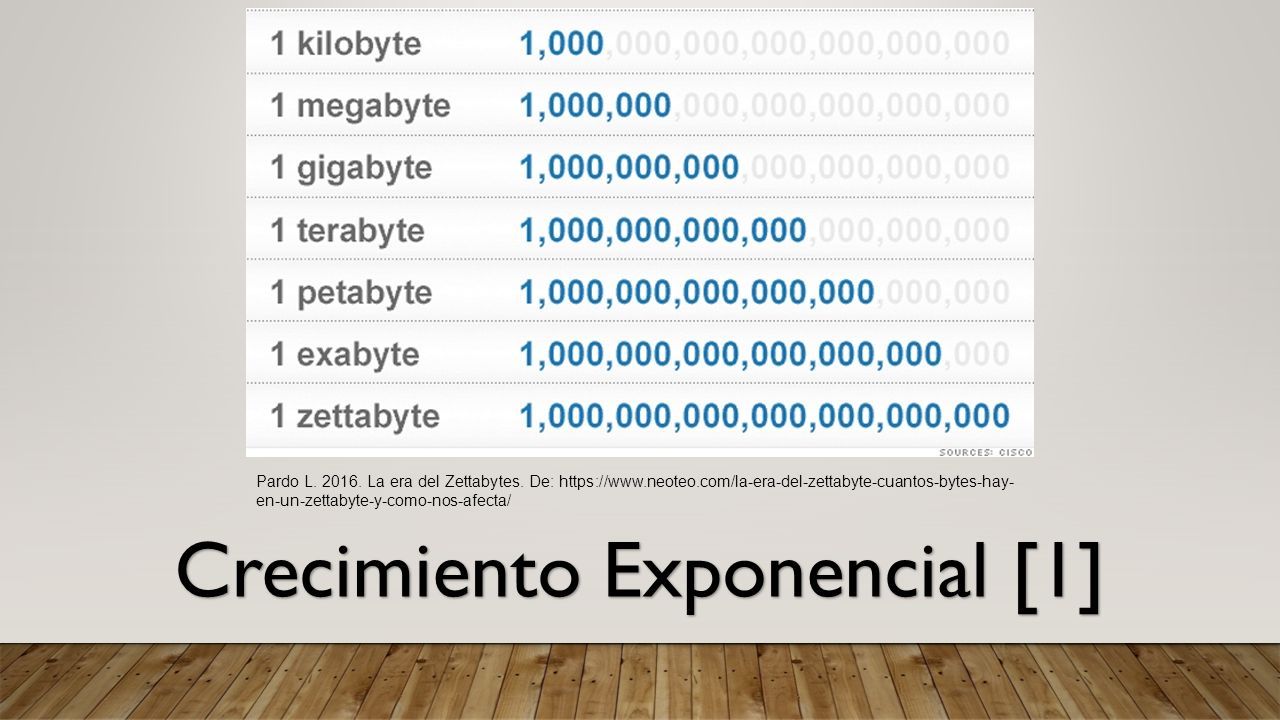

6 Crecimiento Exponencial [1] Pardo L. 2016. La era del Zettabytes. De: https://www.neoteo.com/la-era-del-zettabyte-cuantos-bytes-hay- en-un-zettabyte-y-como-nos-afecta/

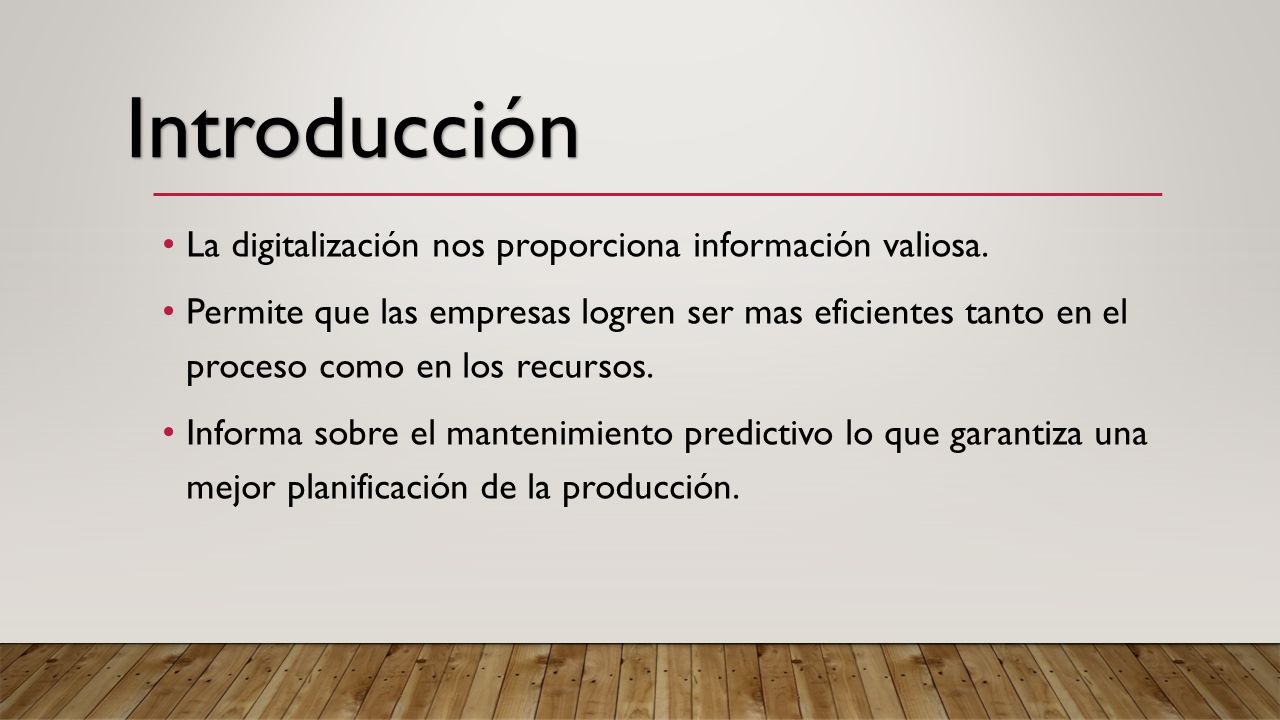

7 La digitalización nos proporciona información valiosa. Permite que las empresas logren ser mas eficientes tanto en el proceso como en los recursos. Informa sobre el mantenimiento predictivo lo que garantiza una mejor planificación de la producción. Introducción

8 Requiere tiempo. Es costoso. No hay compresión en los datos. Sin embargo

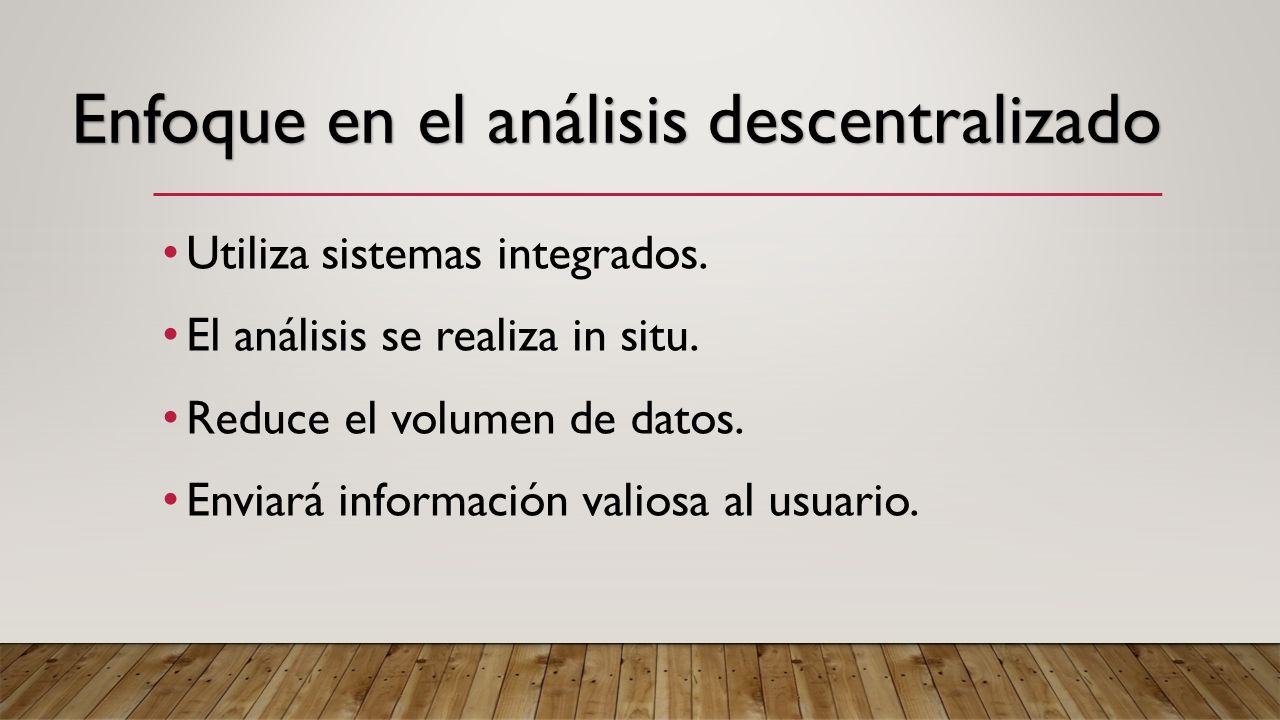

9 Utiliza sistemas integrados. El análisis se realiza in situ. Reduce el volumen de datos. Enviará información valiosa al usuario. Enfoque en el análisis descentralizado

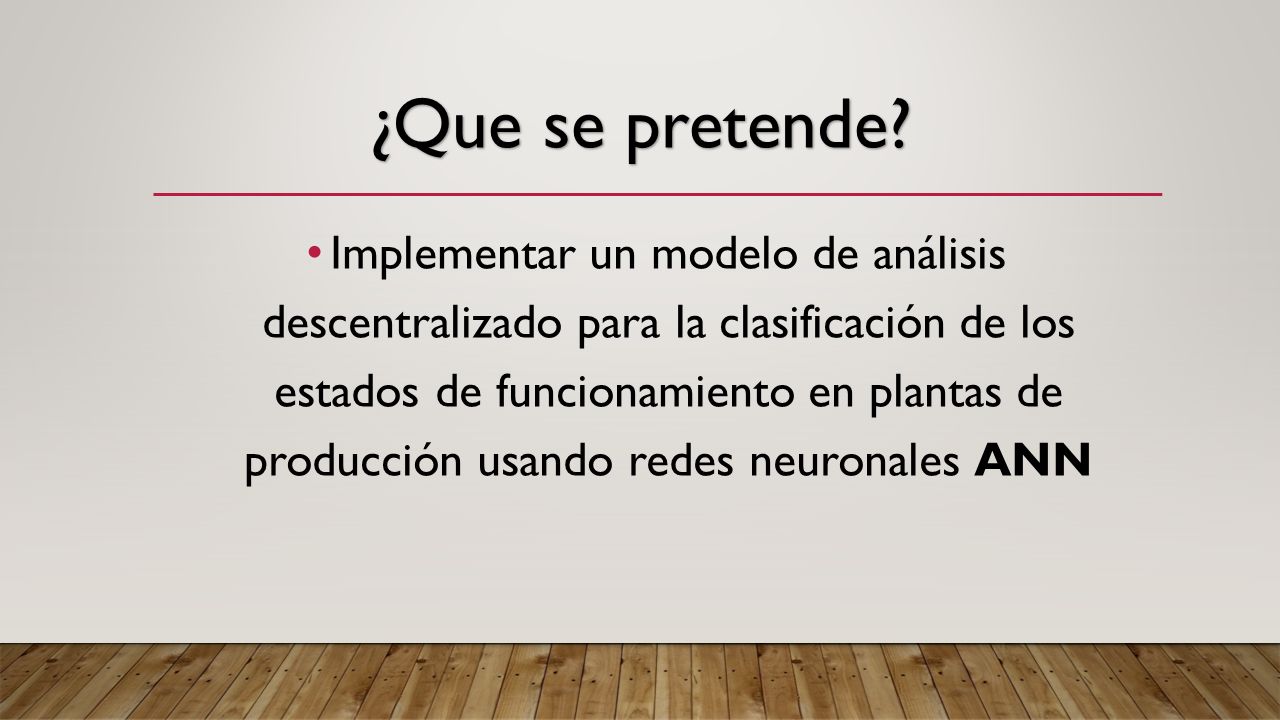

10 Implementar un modelo de análisis descentralizado para la clasificación de los estados de funcionamiento en plantas de producción usando redes neuronales ANN ¿Que se pretende?

11 El uso de la ANN en plantas de producción ha sido discutido y aplicado parcialmente en 1997. Trabajo relacionado

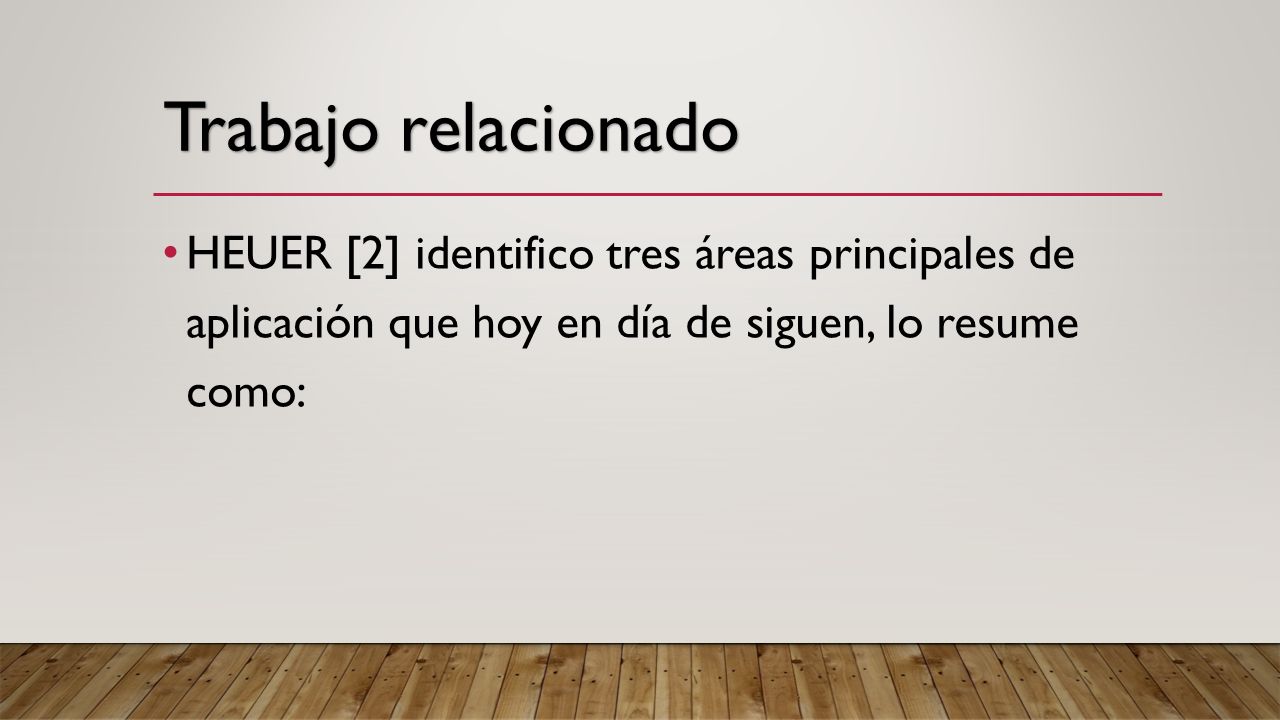

12 HEUER [2] identifico tres áreas principales de aplicación que hoy en día de siguen, lo resume como: Trabajo relacionado

13 1-Diagnostico y pronóstico 2-Optimización 3-Medición, control y regulación. Trabajo relacionado

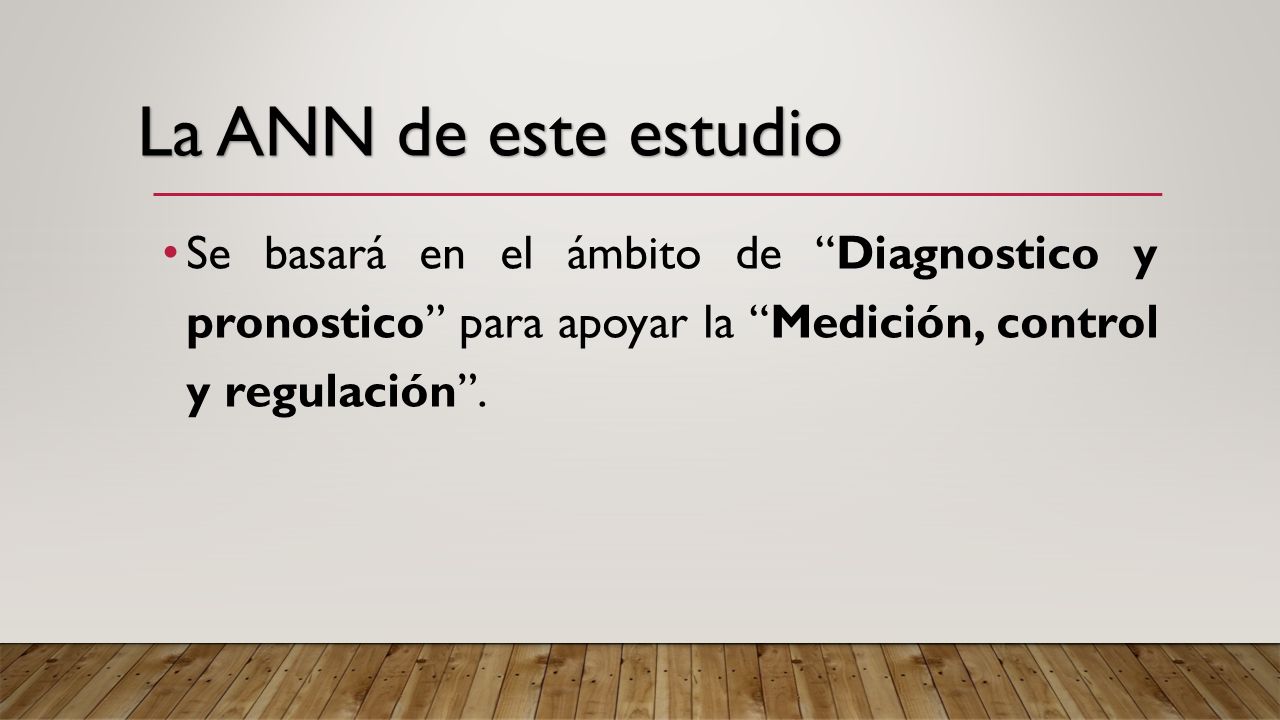

14 Se basará en el ámbito de “Diagnostico y pronostico” para apoyar la “Medición, control y regulación”. La ANN de este estudio

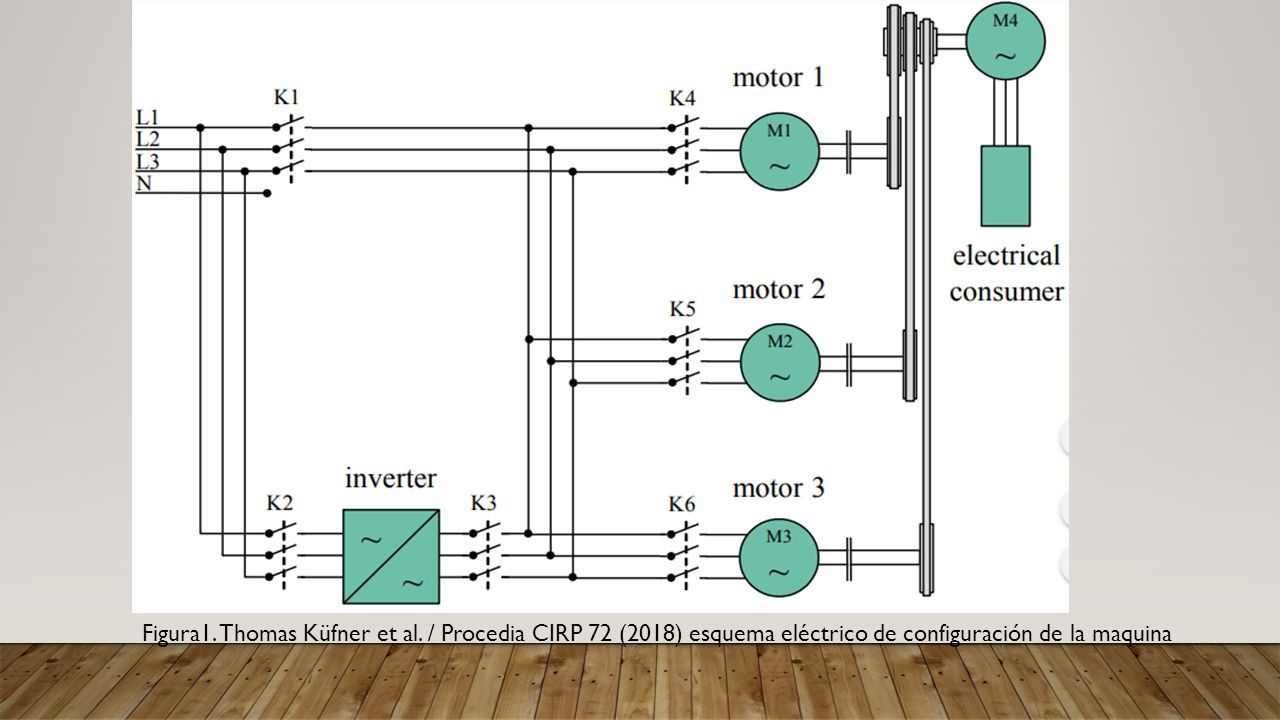

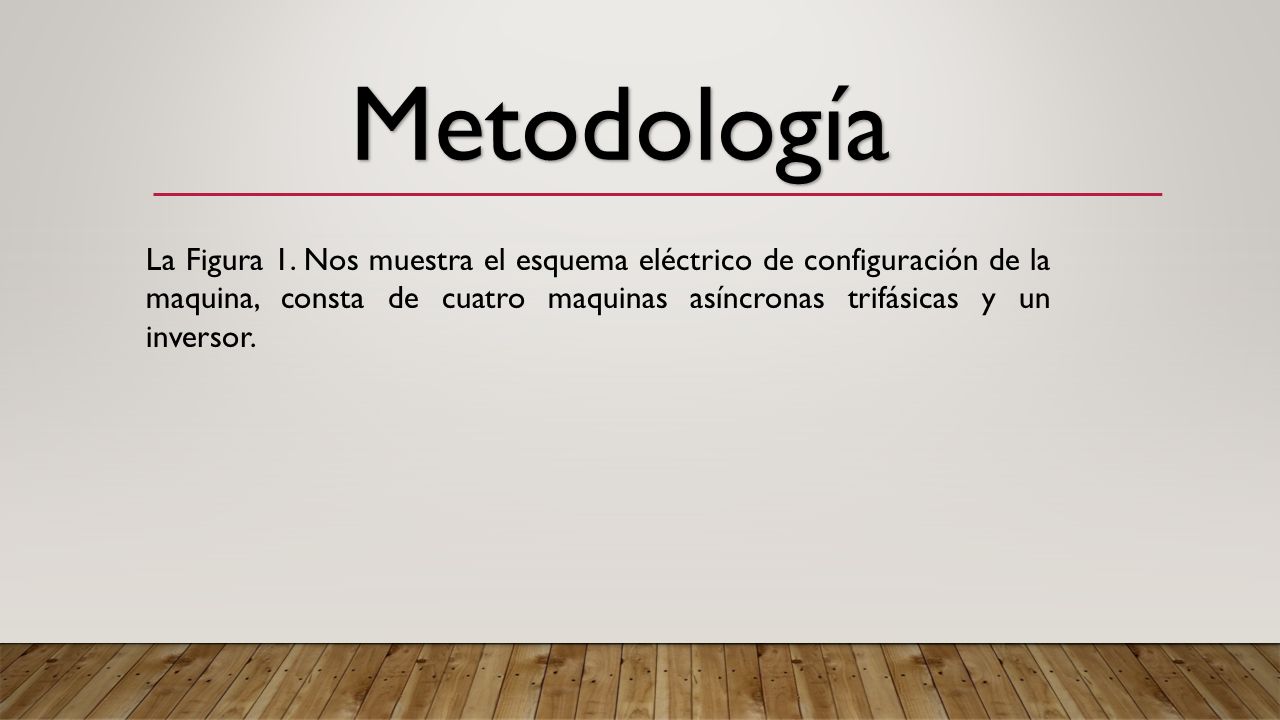

15 Metodología La Figura 1. Nos muestra el esquema eléctrico de configuración de la maquina, consta de cuatro maquinas asíncronas trifásicas y un inversor.

16 Figura1. Thomas Küfner et al. / Procedia CIRP 72 (2018) esquema eléctrico de configuración de la maquina

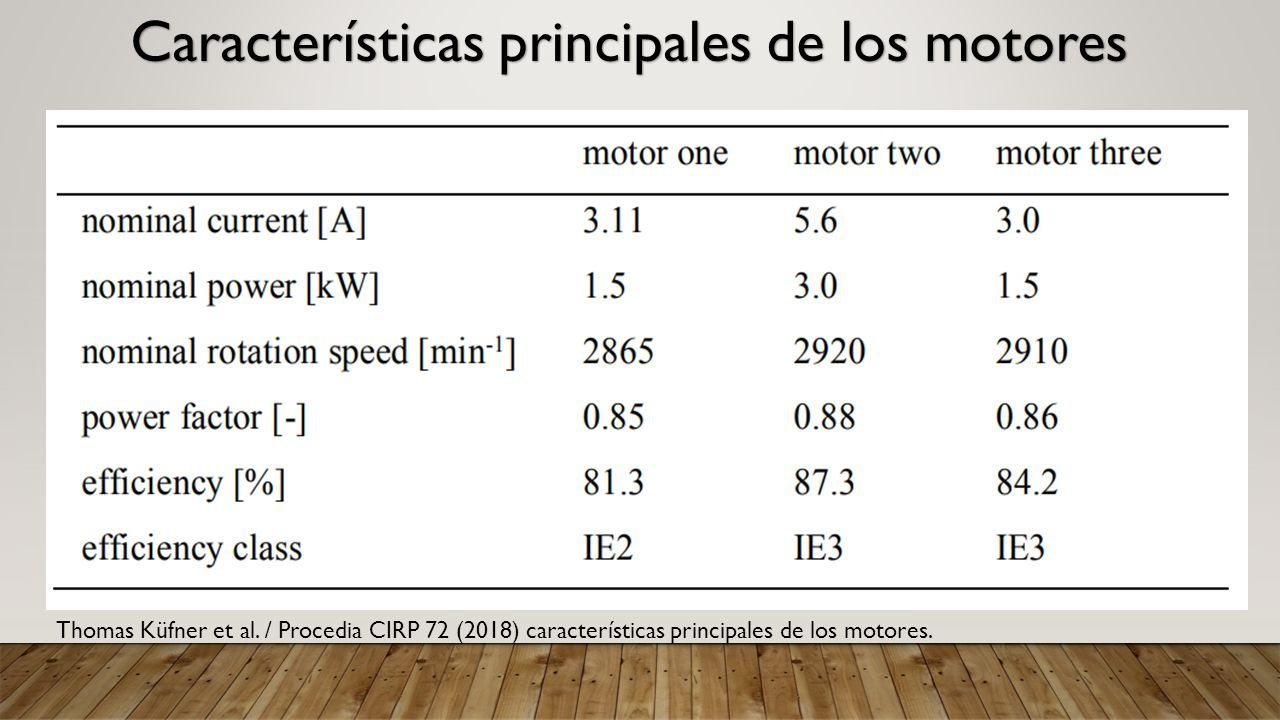

17 Características principales de los motores Thomas Küfner et al. / Procedia CIRP 72 (2018) características principales de los motores.

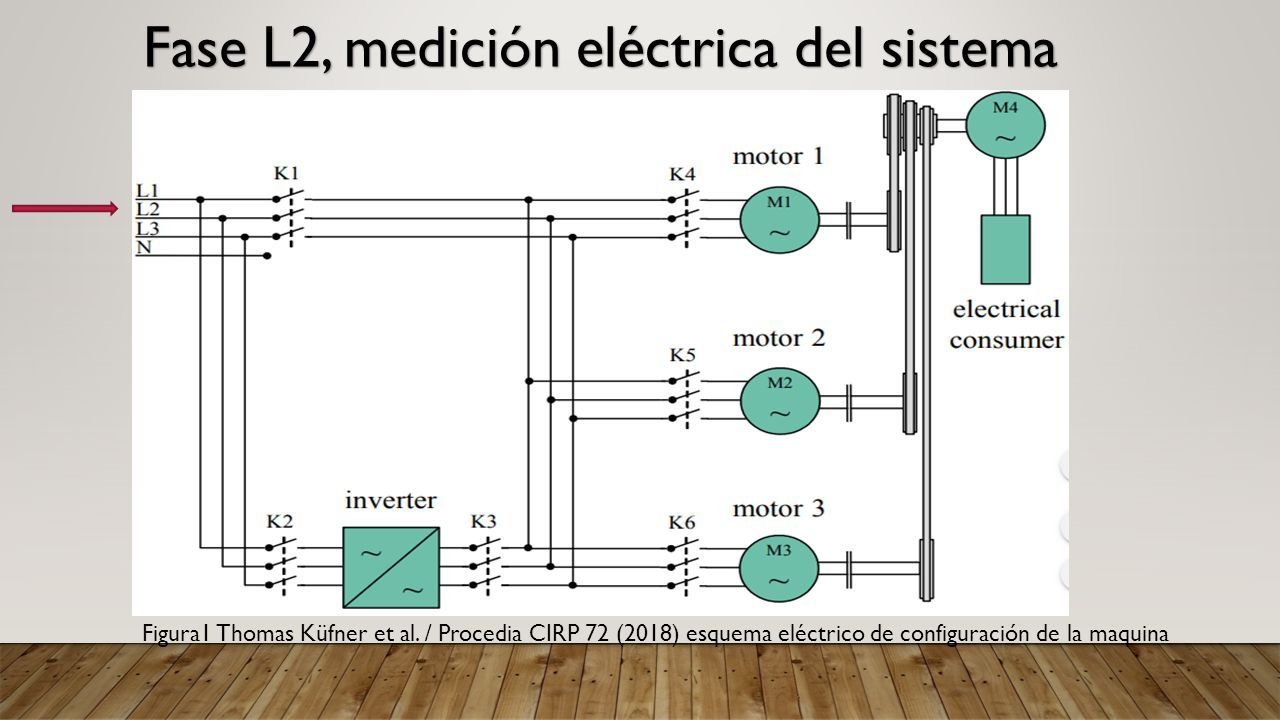

18 Figura1 Thomas Küfner et al. / Procedia CIRP 72 (2018) esquema eléctrico de configuración de la maquina Fase L2, medición eléctrica del sistema

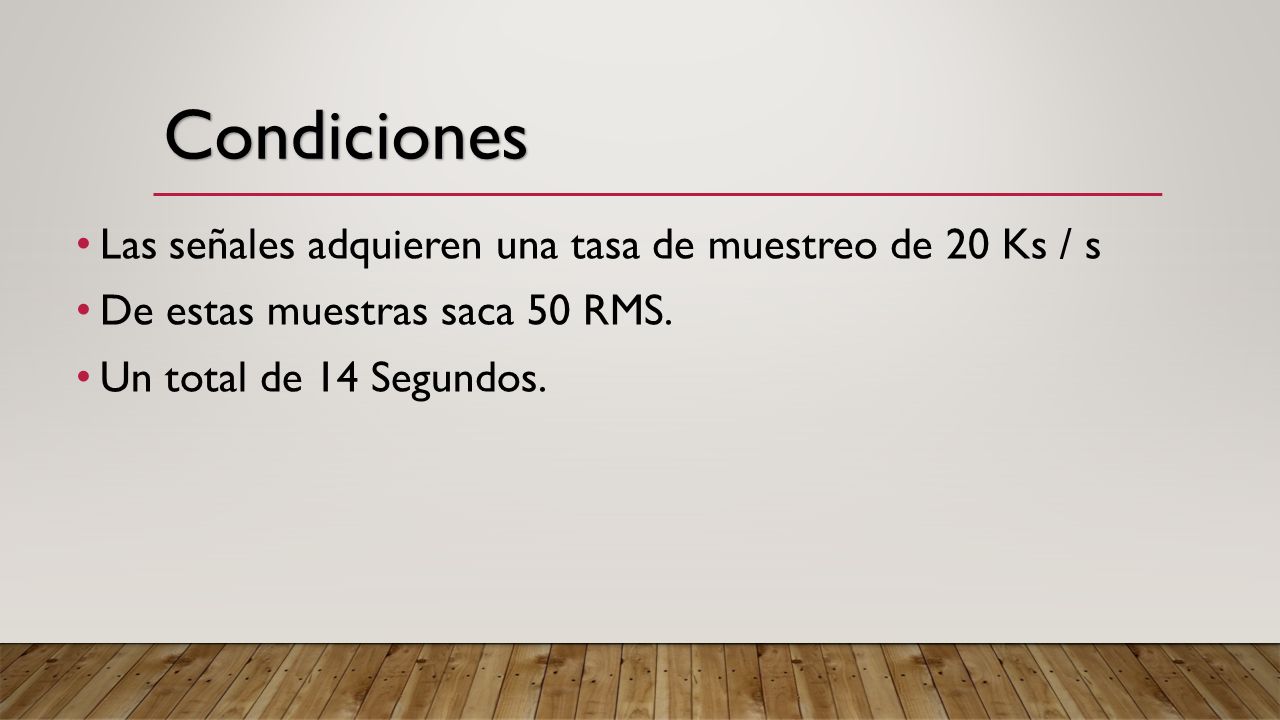

19 Las señales adquieren una tasa de muestreo de 20 Ks / s Condiciones

20 Condiciones alrededor de 20.000 muestras en cada segundo

21 Las señales adquieren una tasa de muestreo de 20 Ks / s De estas muestras saca 50 RMS. Condiciones

22 Las señales adquieren una tasa de muestreo de 20 Ks / s De estas muestras saca 50 RMS. Condiciones Valor Cuadrático Medio

23 Las señales adquieren una tasa de muestreo de 20 Ks / s De estas muestras saca 50 RMS. Un total de 14 Segundos. Condiciones

24 Las señales adquieren una tasa de muestreo de 20 Ks / s De estas muestras saca 50 RMS. Un total de 14 Segundos. Condiciones 50 RMS * 14 S =

25 Las señales adquieren una tasa de muestreo de 20 Ks / s De estas muestras saca 50 RMS. Un total de 14 Segundos. Condiciones 50 RMS * 14 S = 700 RMS

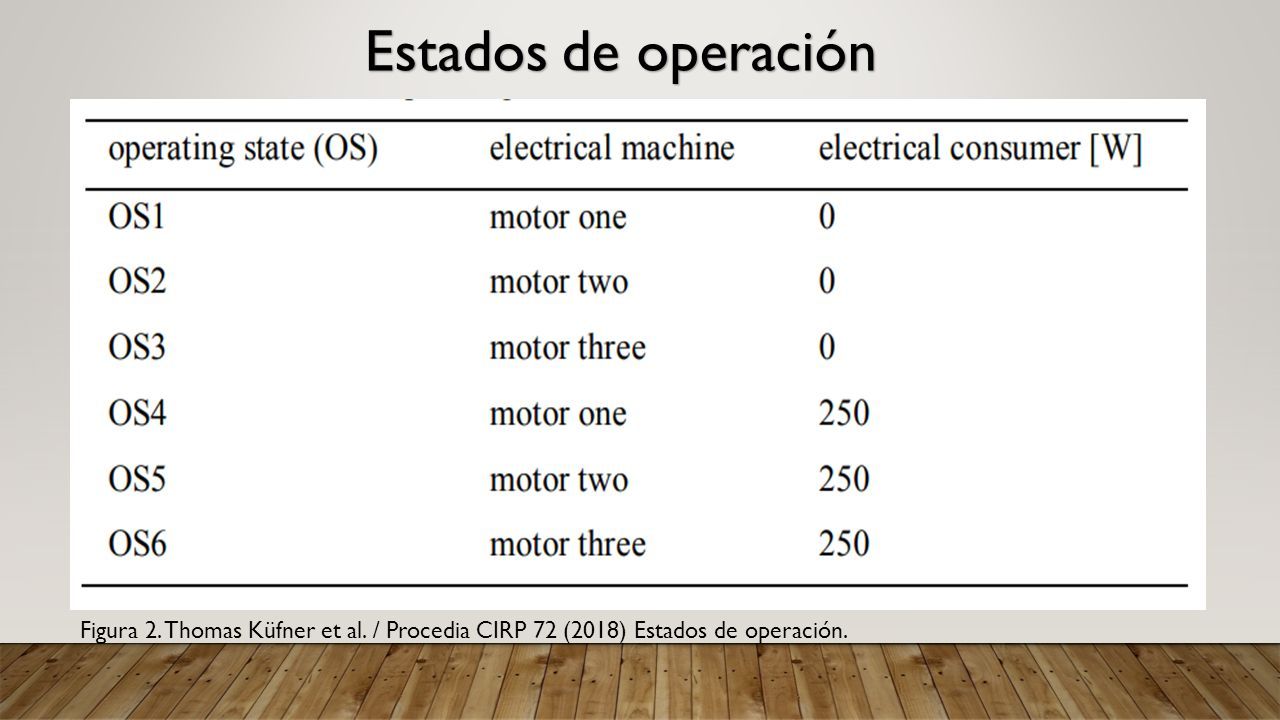

26 Estados de operación Figura 2. Thomas Küfner et al. / Procedia CIRP 72 (2018) Estados de operación.

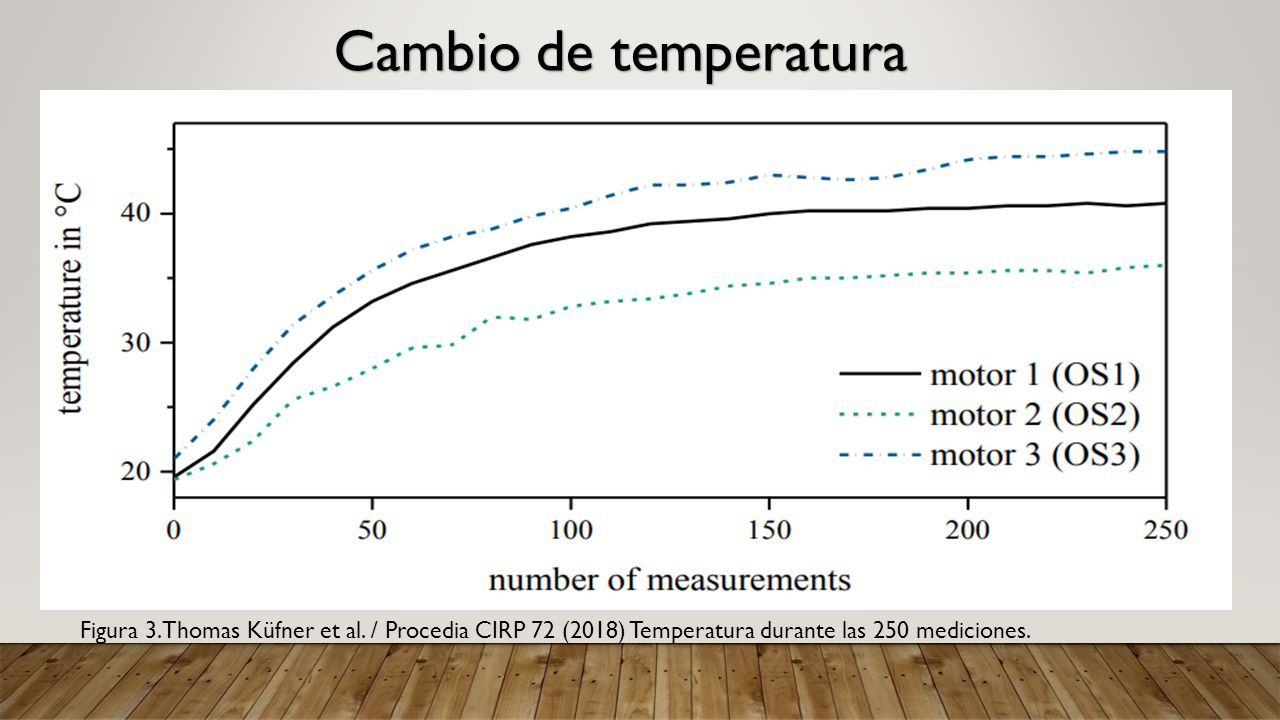

27 Cambio de temperatura Figura 3.Thomas Küfner et al. / Procedia CIRP 72 (2018) Temperatura durante las 250 mediciones.

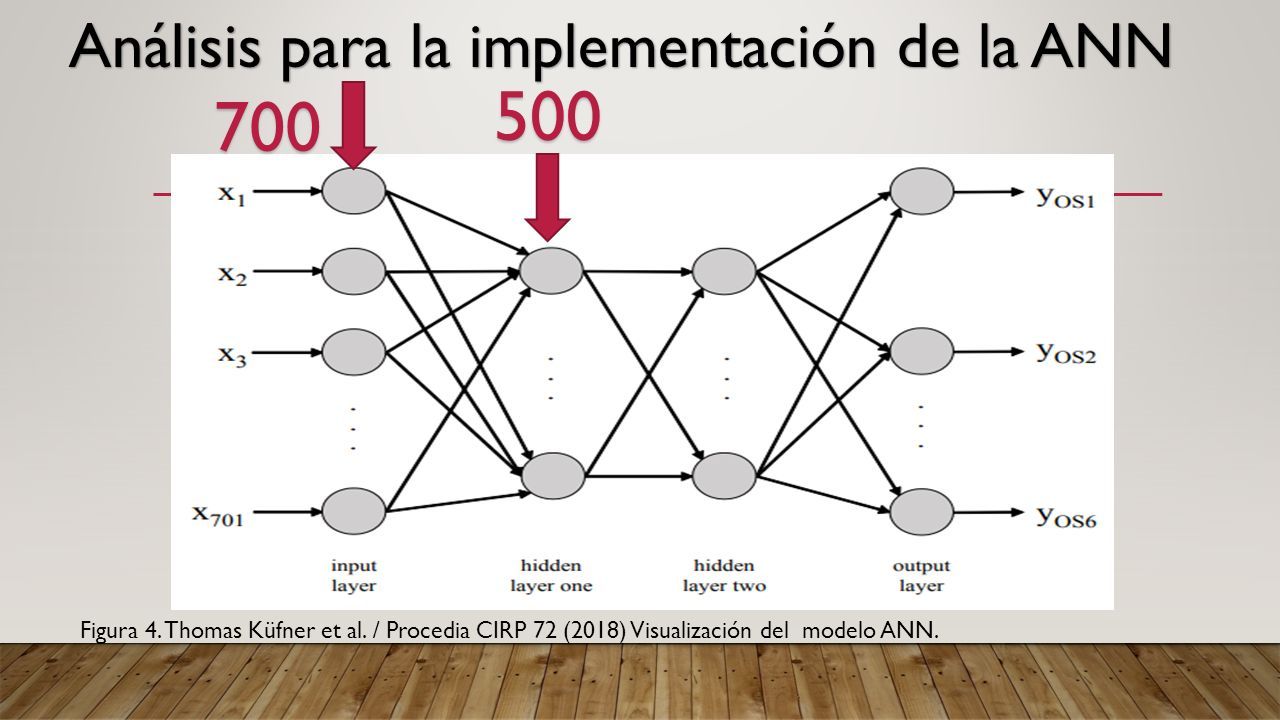

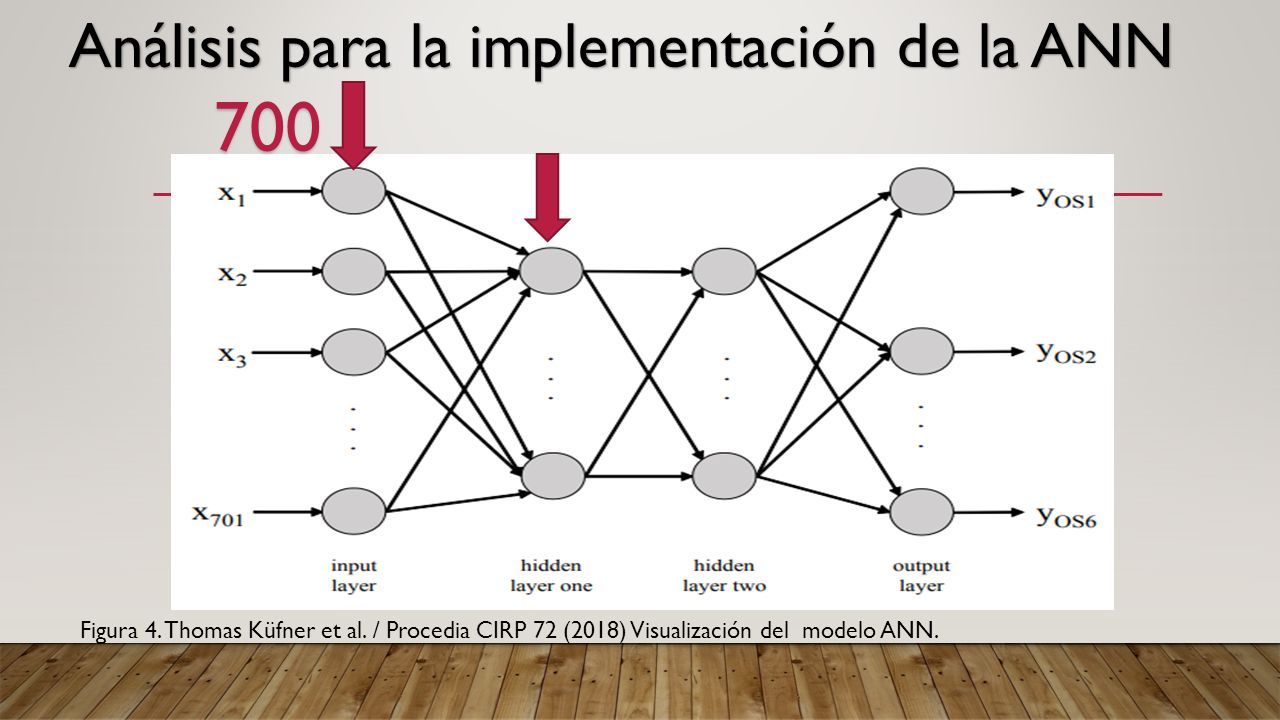

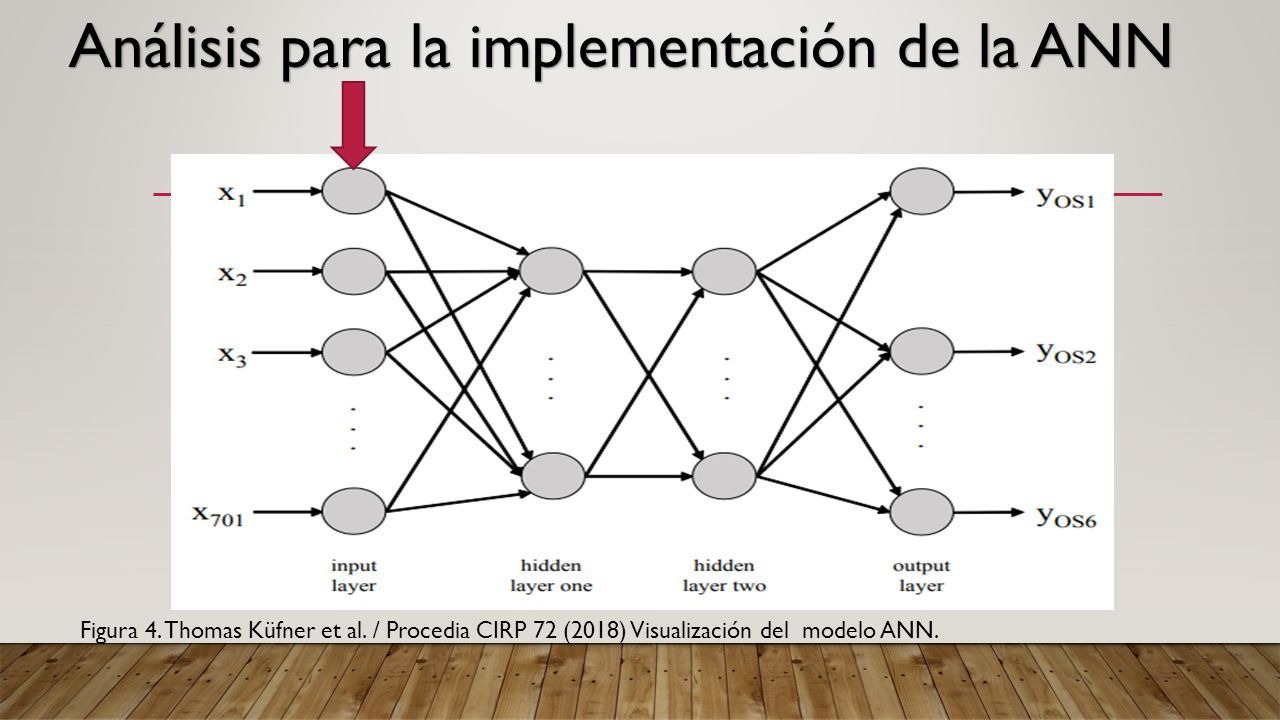

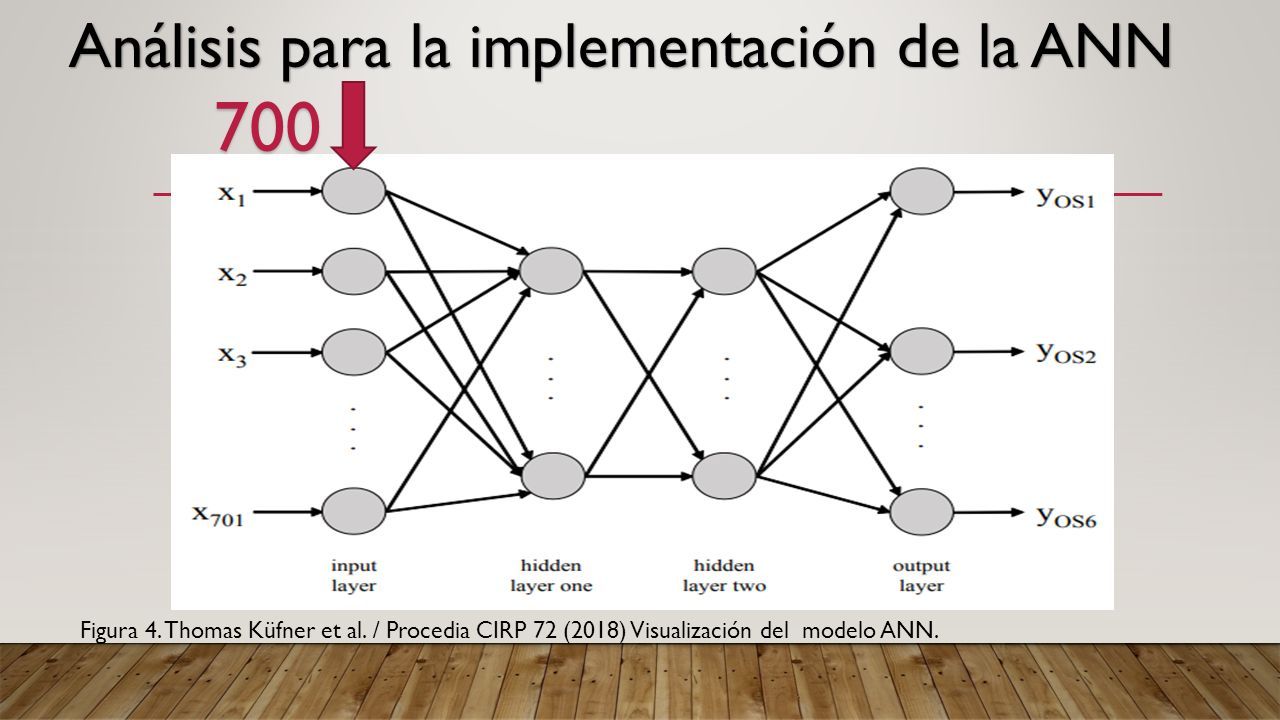

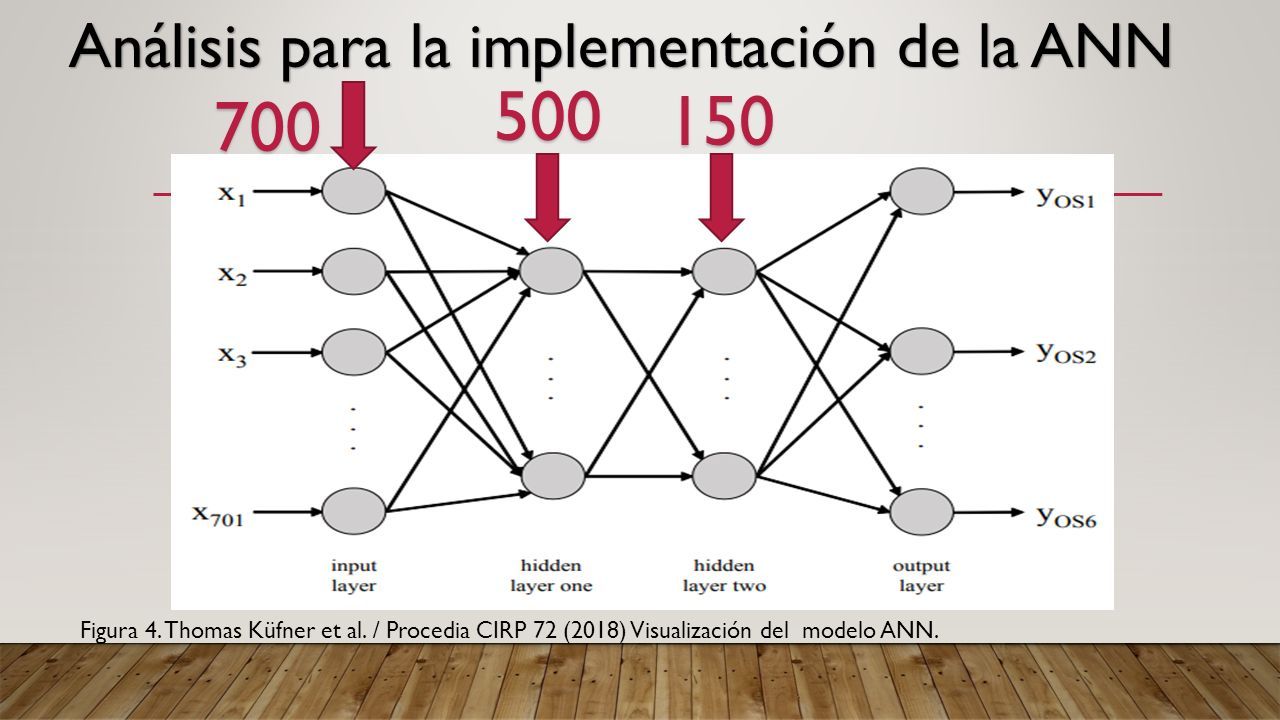

28 Análisis para la implementación de la ANN Figura 4.Thomas Küfner et al. / Procedia CIRP 72 (2018) Visualización del modelo ANN.

29 Análisis para la implementación de la ANN Preparación de los datos de entrada.

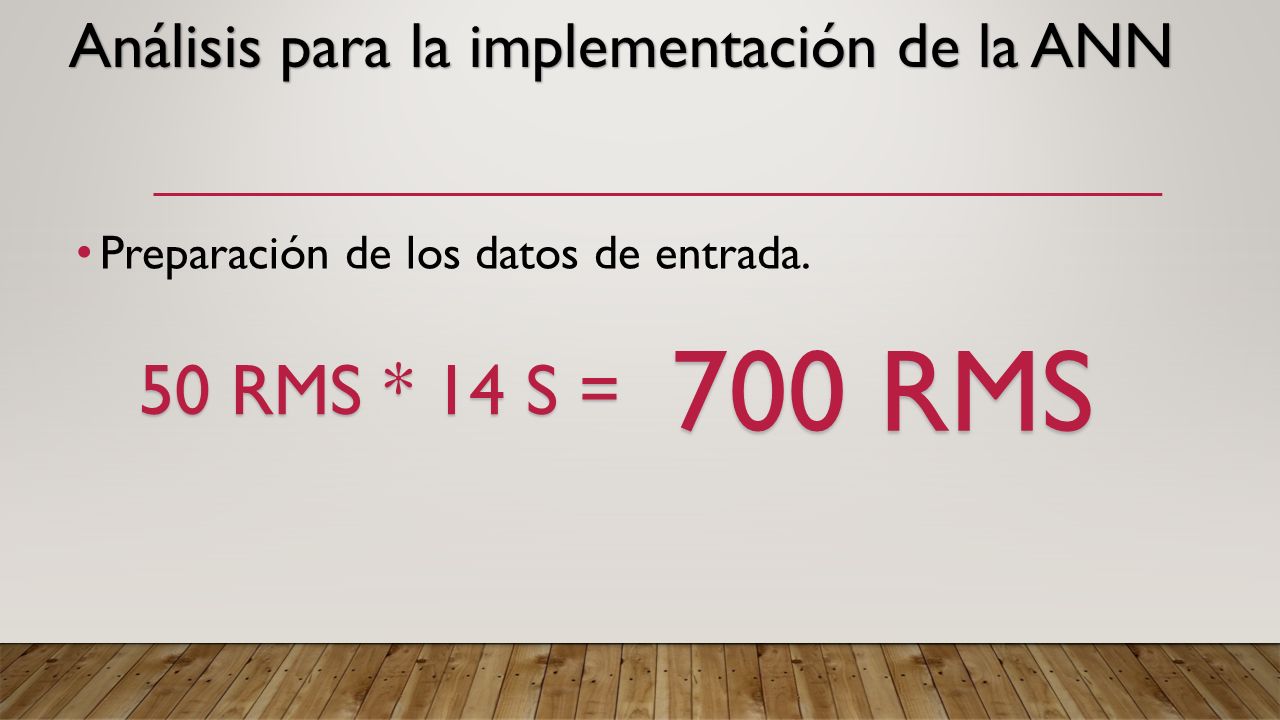

30 Análisis para la implementación de la ANN Preparación de los datos de entrada. 50 RMS * 14 S = 700 RMS

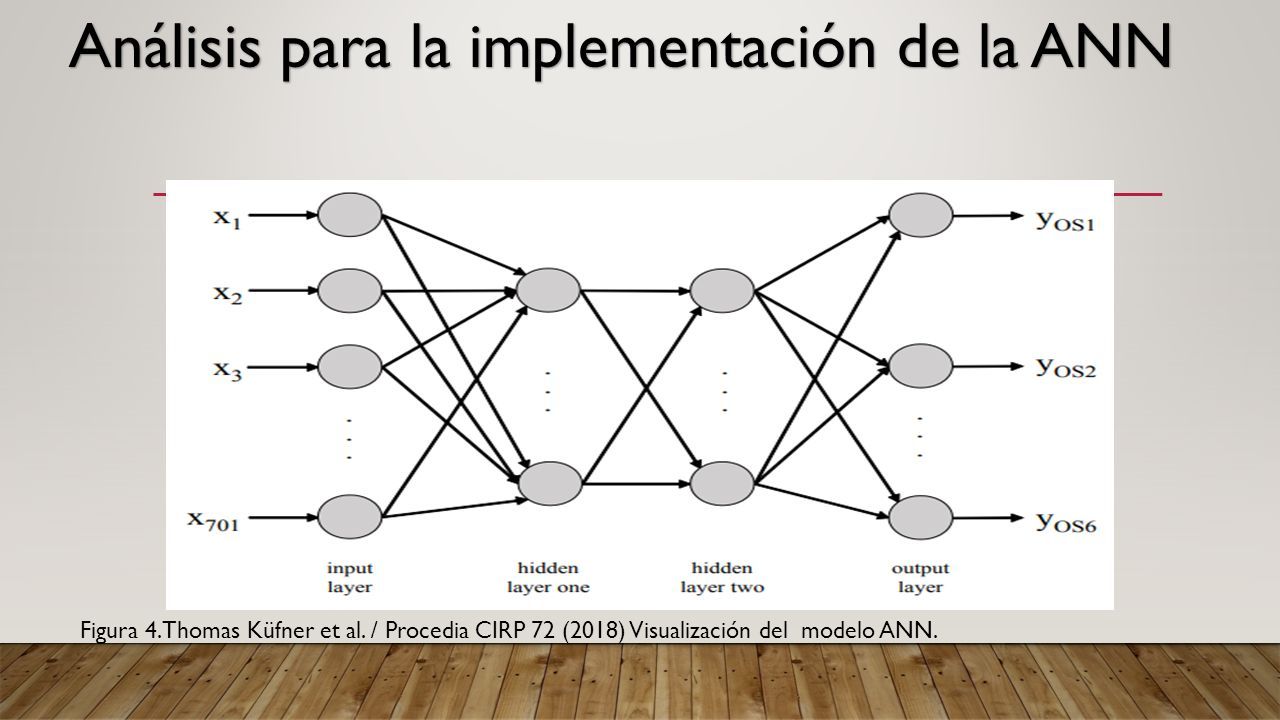

31 Análisis para la implementación de la ANN Figura 4.Thomas Küfner et al. / Procedia CIRP 72 (2018) Visualización del modelo ANN.

32 Análisis para la implementación de la ANN Figura 4. Thomas Küfner et al. / Procedia CIRP 72 (2018) Visualización del modelo ANN.

33 Análisis para la implementación de la ANN Figura 4. Thomas Küfner et al. / Procedia CIRP 72 (2018) Visualización del modelo ANN. 700

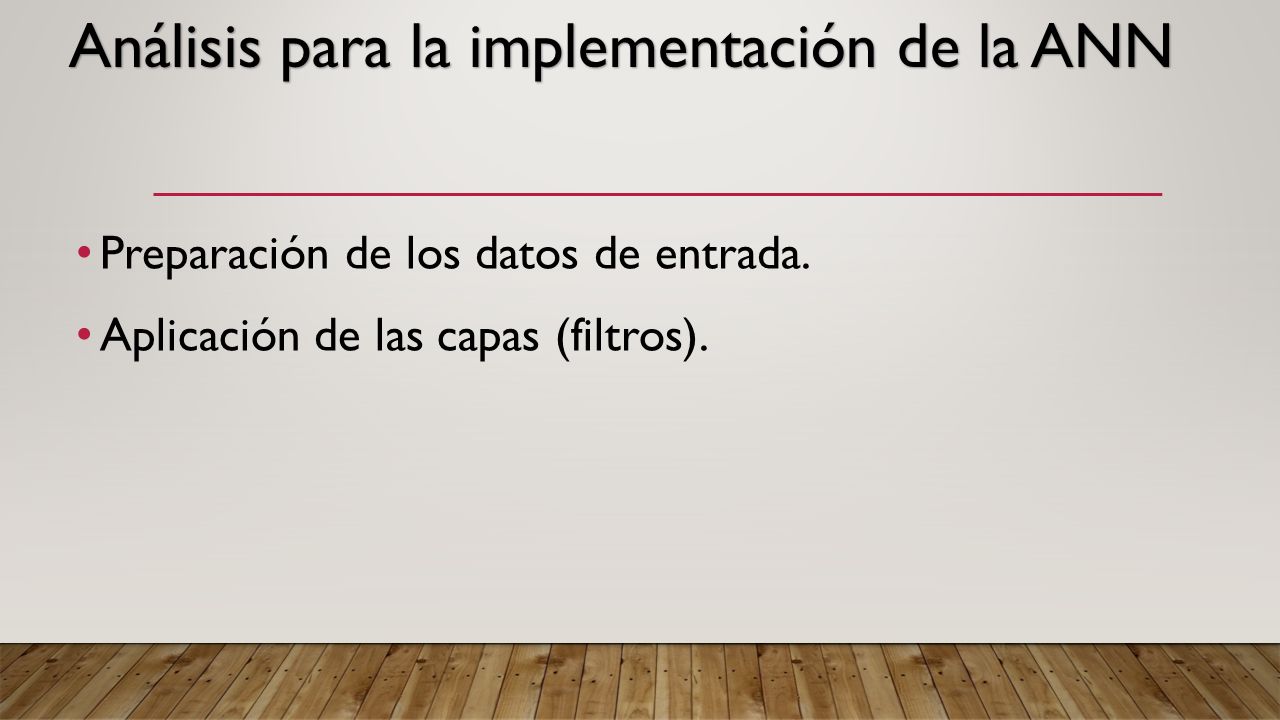

34 Análisis para la implementación de la ANN Preparación de los datos de entrada. Aplicación de las capas (filtros).

35 Análisis para la implementación de la ANN Figura 4. Thomas Küfner et al. / Procedia CIRP 72 (2018) Visualización del modelo ANN. 700

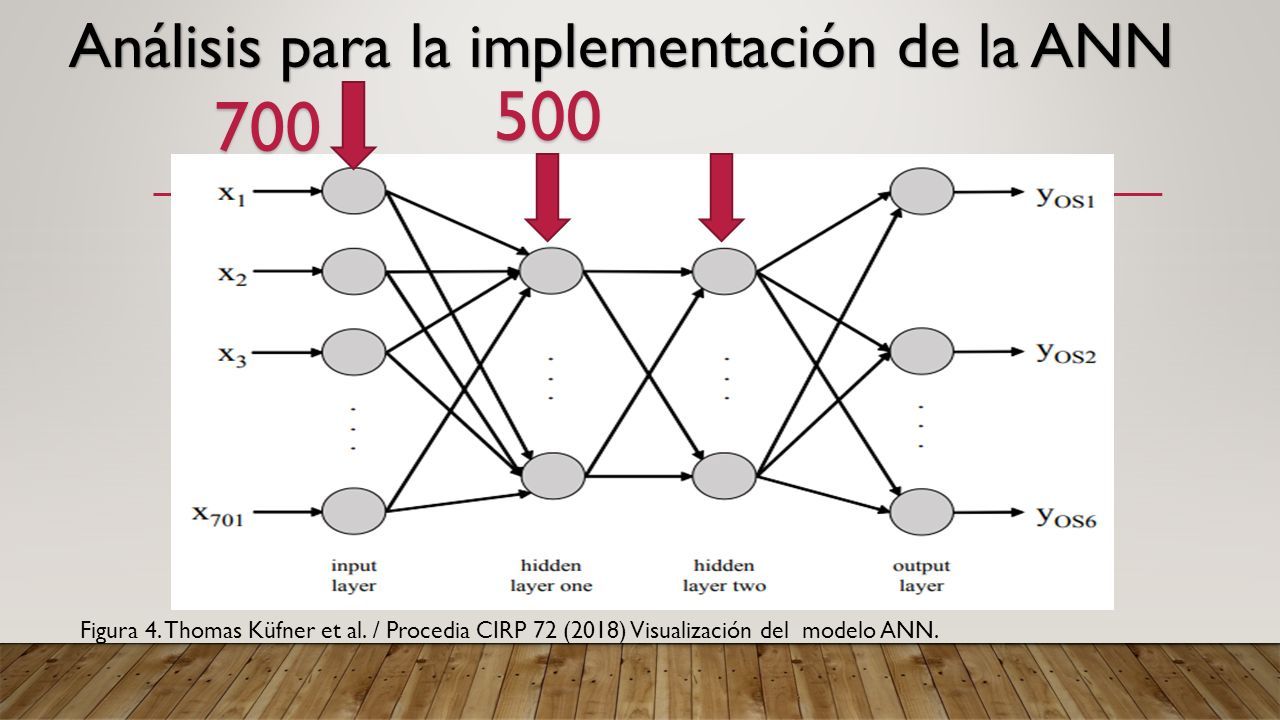

36 Análisis para la implementación de la ANN Figura 4. Thomas Küfner et al. / Procedia CIRP 72 (2018) Visualización del modelo ANN. 700 500

37 Análisis para la implementación de la ANN Figura 4. Thomas Küfner et al. / Procedia CIRP 72 (2018) Visualización del modelo ANN. 700 500

38 Análisis para la implementación de la ANN Figura 4. Thomas Küfner et al. / Procedia CIRP 72 (2018) Visualización del modelo ANN. 700 500 150

39 Análisis para la implementación de la ANN Preparación de los datos de entrada. Aplicación de las capas (filtros). Definir categorías de salida.

40 Análisis para la implementación de la ANN Figura 4. Thomas Küfner et al. / Procedia CIRP 72 (2018) Visualización del modelo ANN. 700 500 150

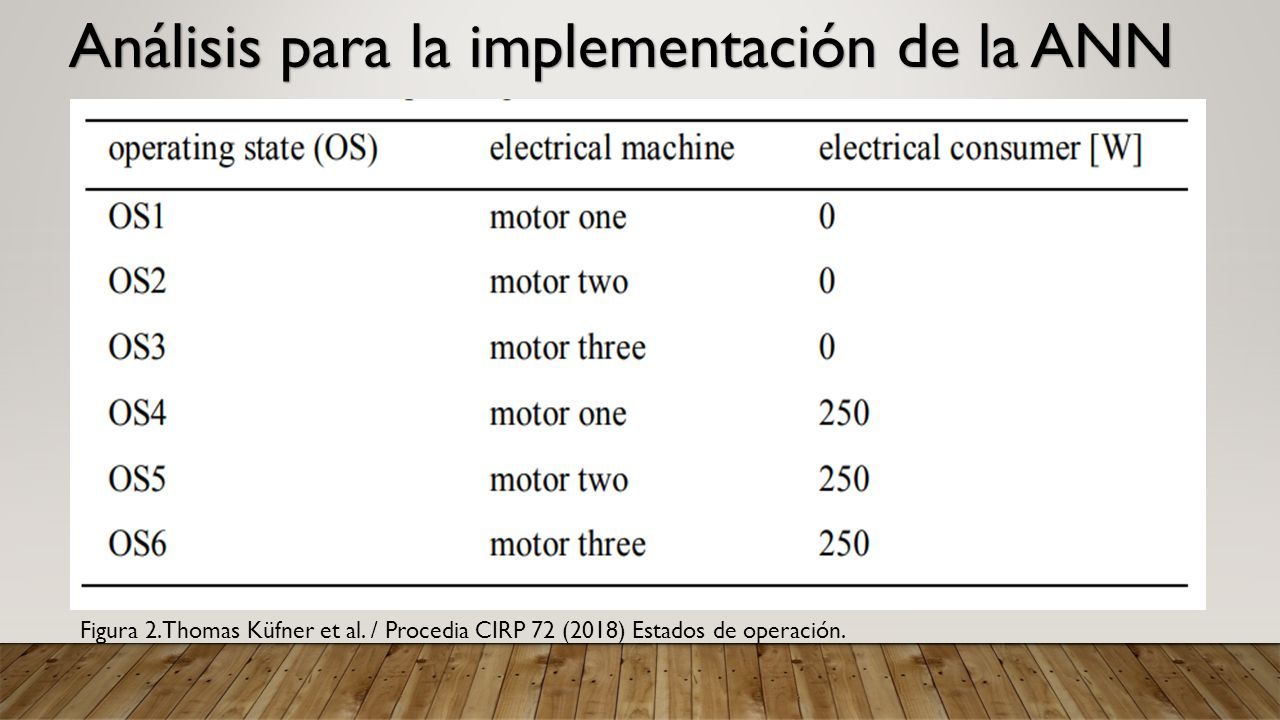

41 Figura 2.Thomas Küfner et al. / Procedia CIRP 72 (2018) Estados de operación. Análisis para la implementación de la ANN

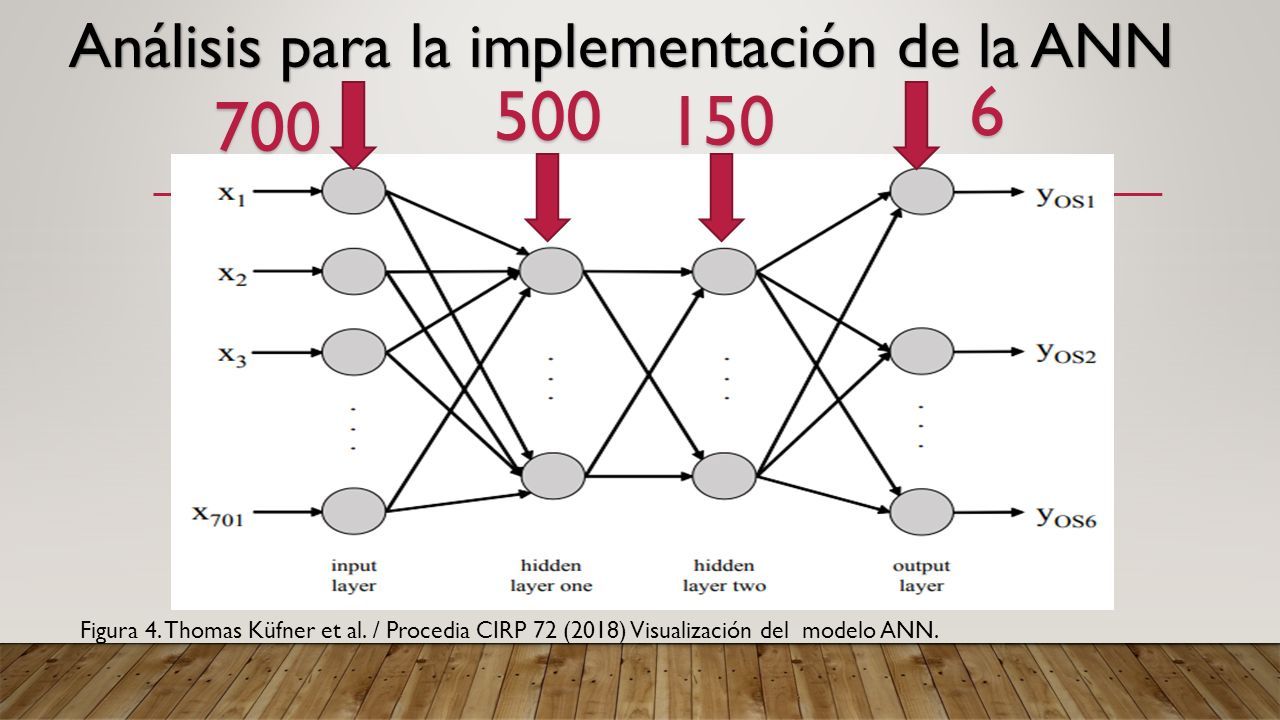

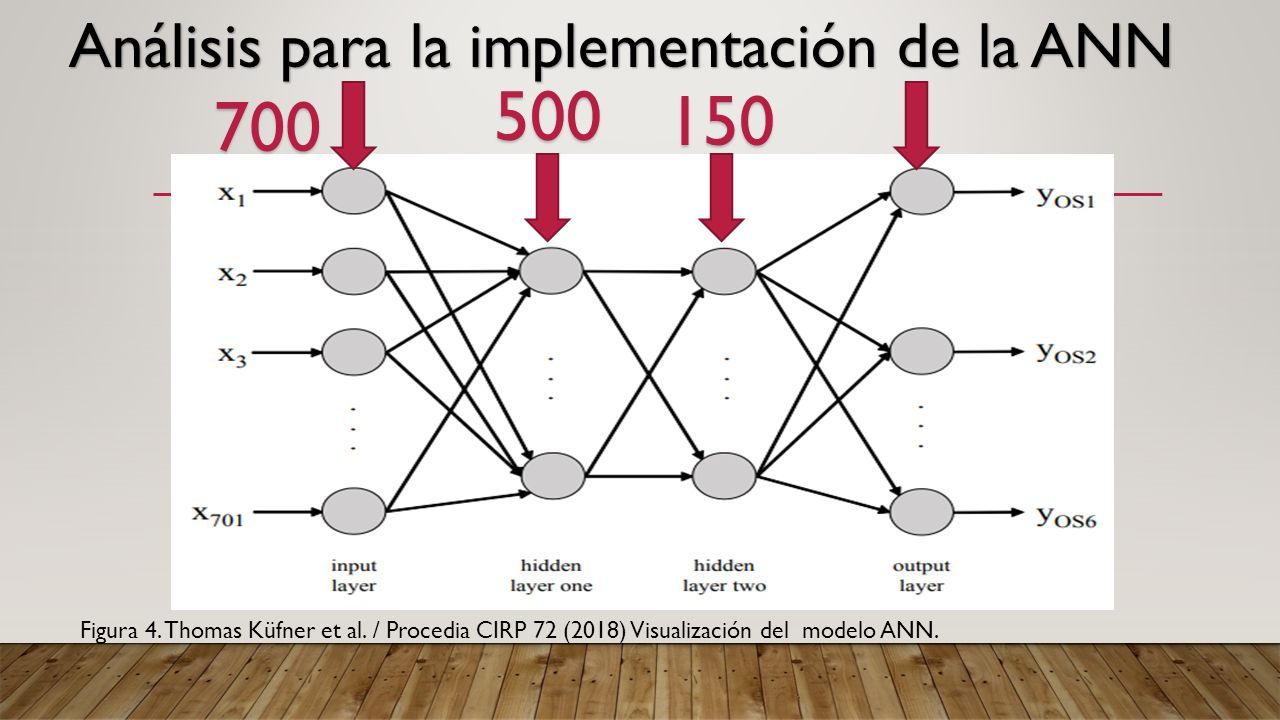

42 Figura 4. Thomas Küfner et al. / Procedia CIRP 72 (2018) Visualización del modelo ANN. 700 500 150 6

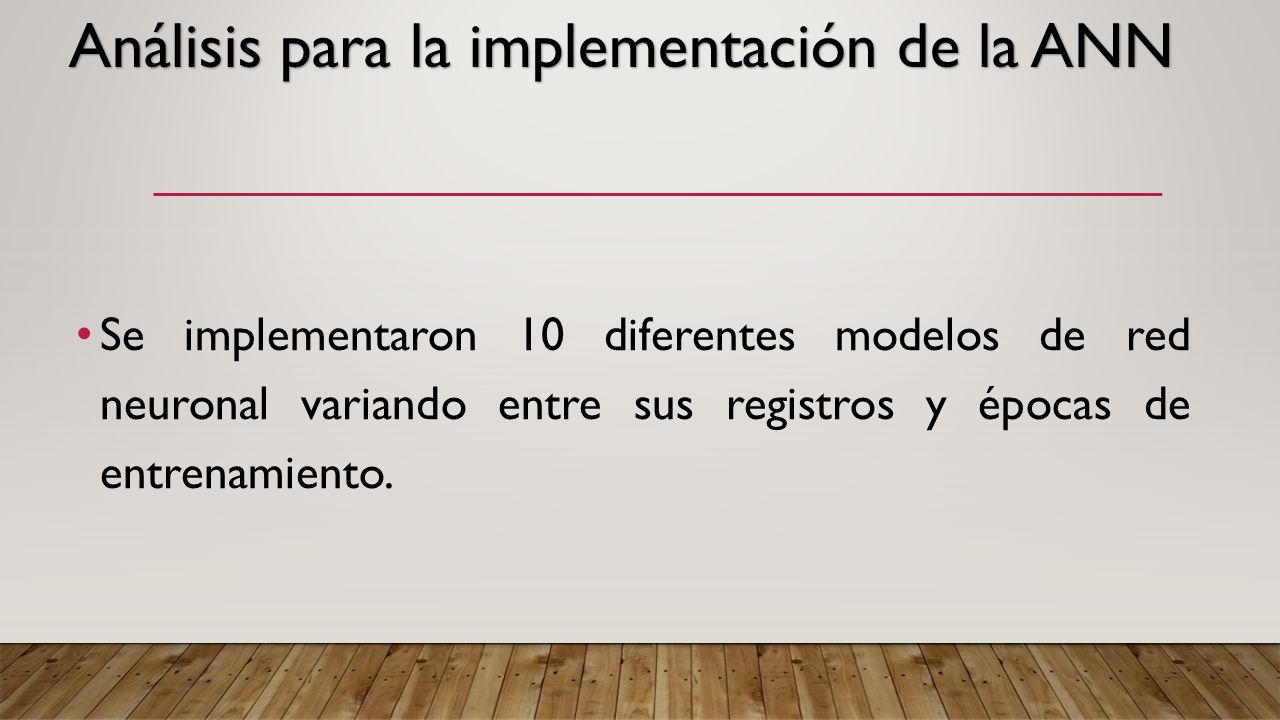

43 Análisis para la implementación de la ANN Se implementaron 10 diferentes modelos de red neuronal variando entre sus registros y épocas de entrenamiento.

44 Análisis para la implementación de la ANN Con el fin de obtener resultados confiables sobre el éxito del aprendizaje se probaron con datos históricos 5 años atrás

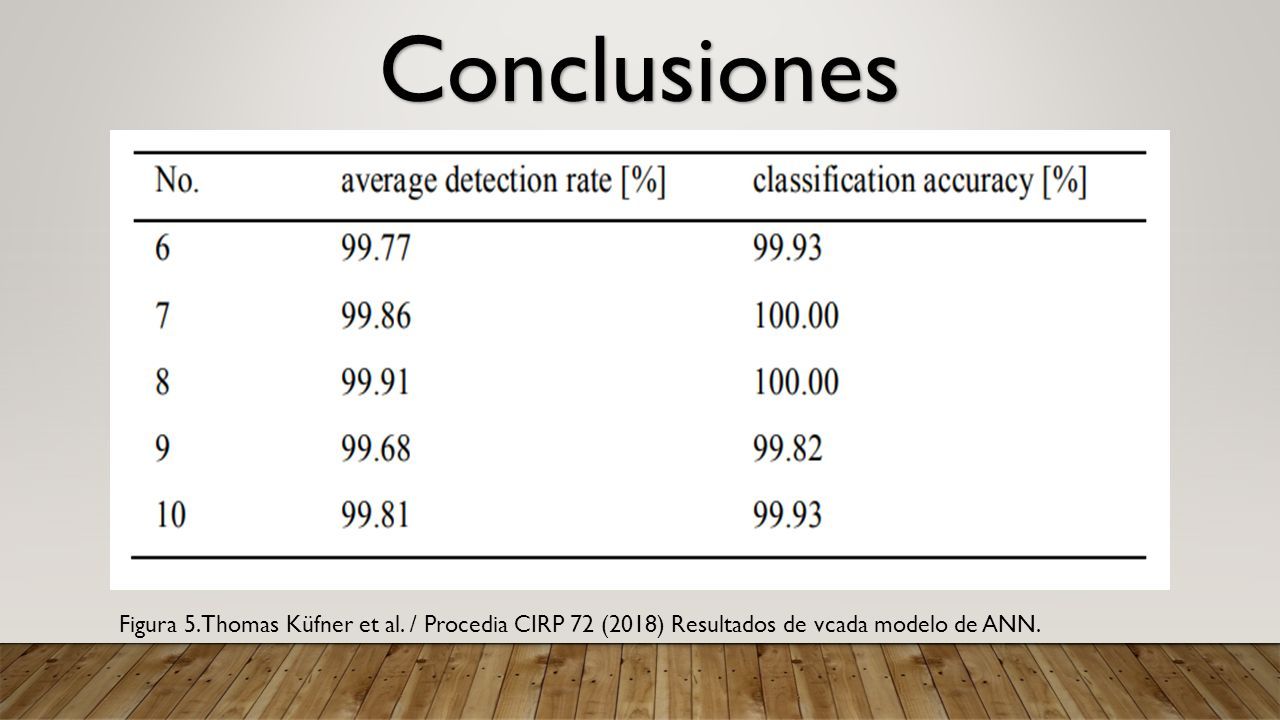

45 Conclusiones Figura 5.Thomas Küfner et al. / Procedia CIRP 72 (2018) Resultados de vcada modelo de ANN.

46 Conclusiones Los valores están muy cerca del optimo del 100 y demuestran que los modelos son adecuados para una clasificación confiable

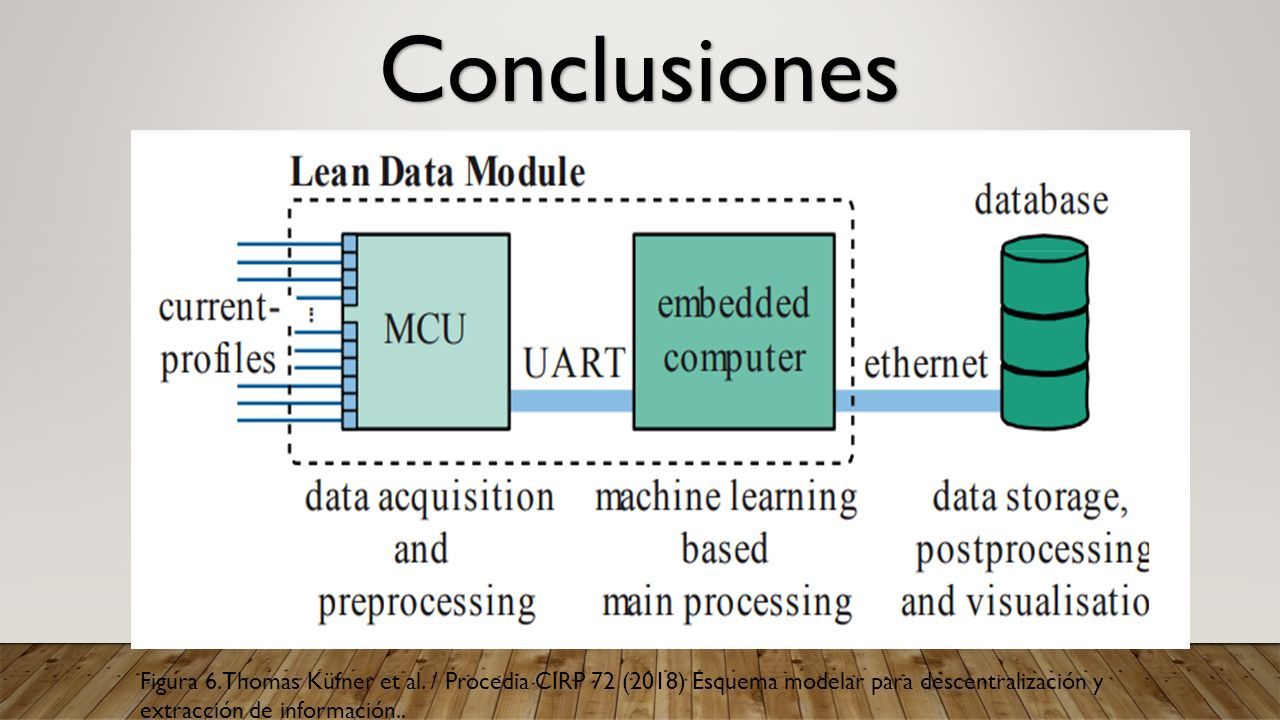

47 Conclusiones Figura 6.Thomas Küfner et al. / Procedia CIRP 72 (2018) Esquema modelar para descentralización y extracción de información..
