Echotel Modelos 350/351 Controlador - Doble Punto

Presentación del tema: "Echotel Modelos 350/351 Controlador - Doble Punto"— Transcripción de la presentación:

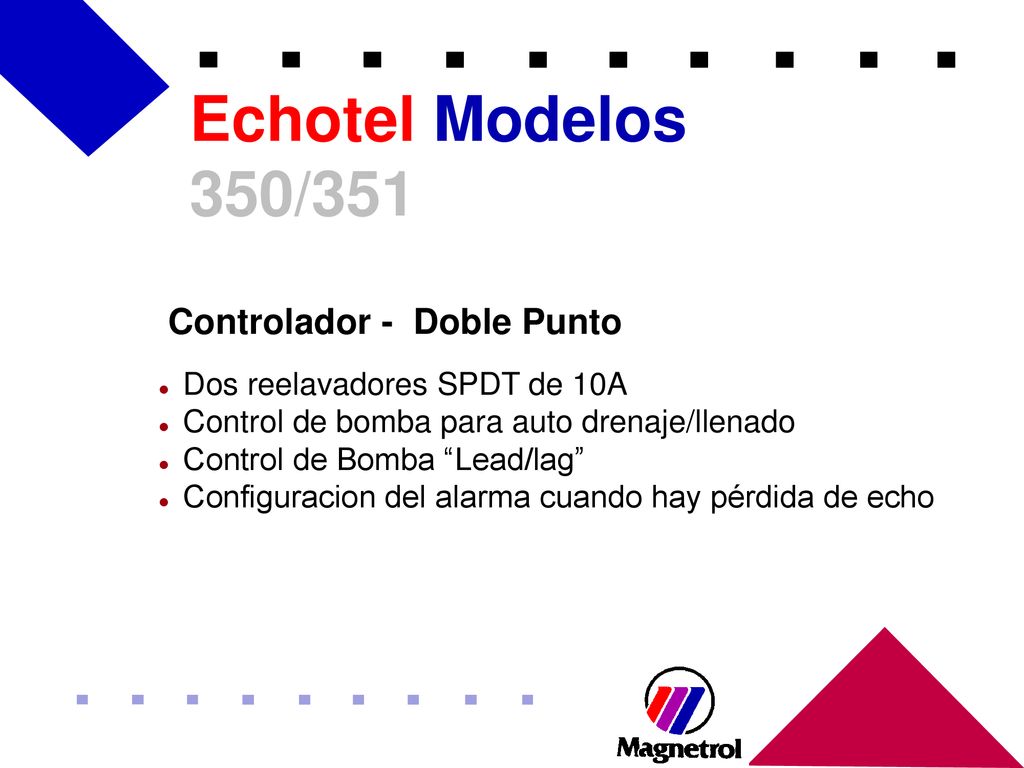

1 Echotel Modelos 350/351 Controlador - Doble Punto
Dos reelavadores SPDT de 10A Control de bomba para auto drenaje/llenado Control de Bomba “Lead/lag” Configuracion del alarma cuando hay pérdida de echo

2 Echotel Modelos 350/351 Transmisor de Nivel Contínuo
Medición Contínua de Nivel Salida de 4-20 mA aislada Valor de falla-segura seleccionable

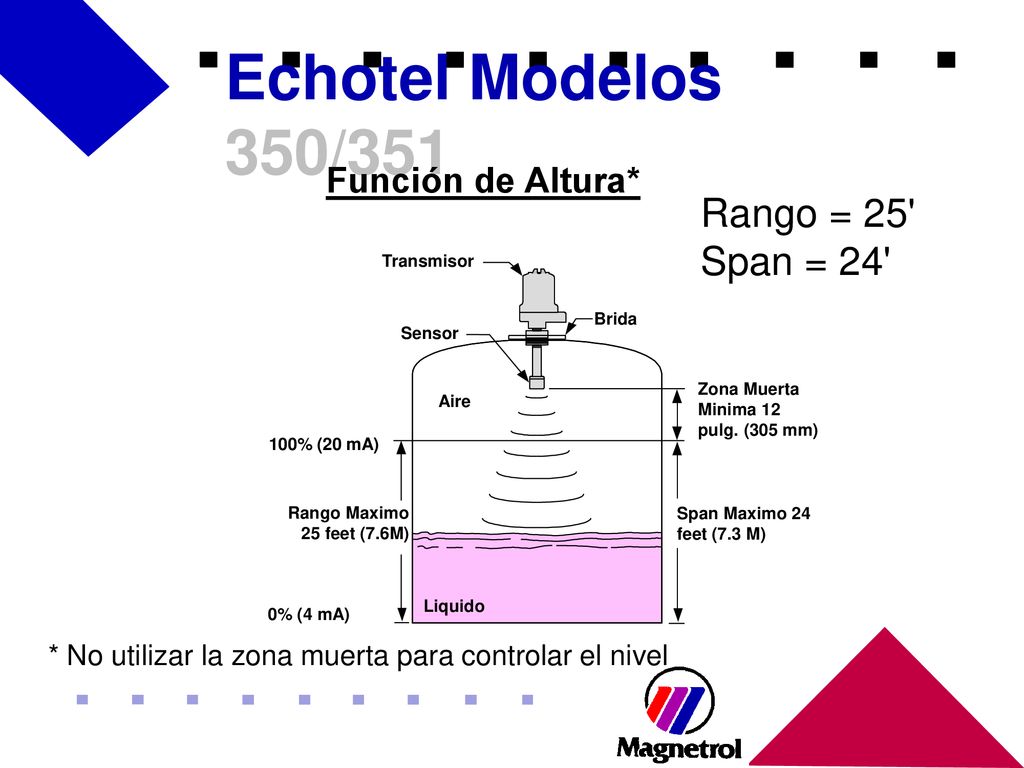

3 Echotel Modelos 350/351 Rango = 25' Span = 24' Función de Altura*
Transmisor Brida Sensor 100% (20 mA) Zona Muerta Minima 12 pulg. (305 mm) Span Maximo 24 feet (7.3 M) Rango Maximo 25 feet (7.6M) 0% (4 mA) Liquido Aire * No utilizar la zona muerta para controlar el nivel

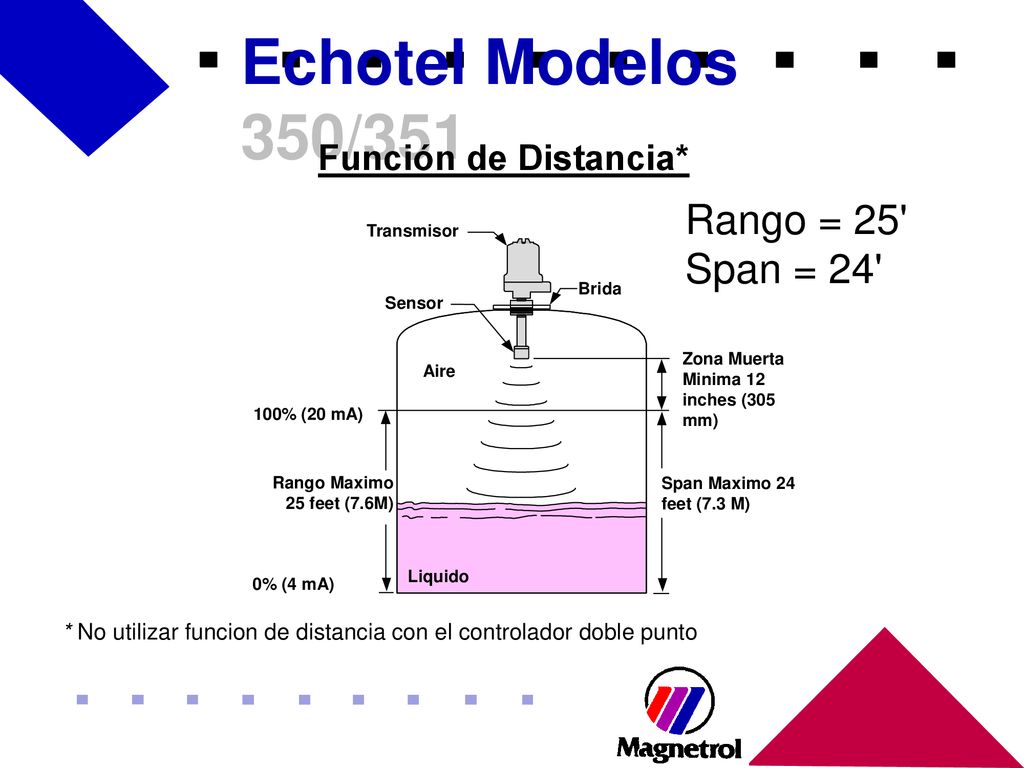

4 Echotel Modelos 350/351 Rango = 25' Span = 24' Función de Distancia*
Transmisor Brida Sensor 100% (20 mA) Zona Muerta Minima 12 inches (305 mm) Span Maximo 24 feet (7.3 M) Rango Maximo 25 feet (7.6M) 0% (4 mA) Liquido Aire * No utilizar funcion de distancia con el controlador doble punto

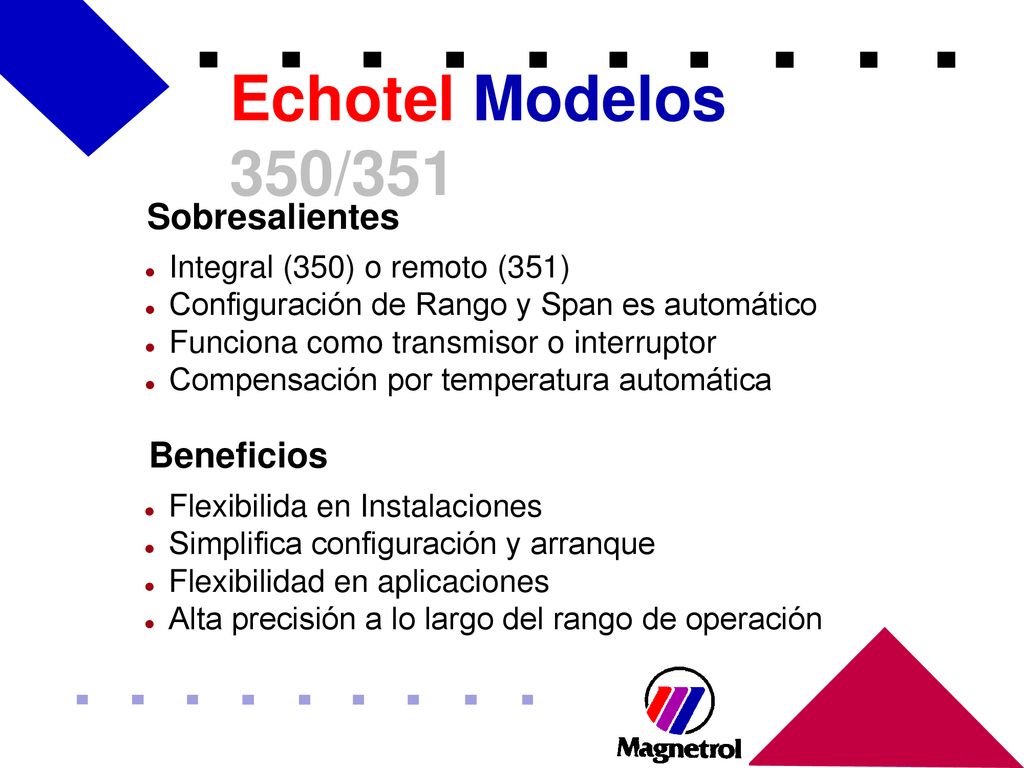

5 Echotel Modelos 350/351 Sobresalientes Beneficios
Integral (350) o remoto (351) Configuración de Rango y Span es automático Funciona como transmisor o interruptor Compensación por temperatura automática Beneficios Flexibilida en Instalaciones Simplifica configuración y arranque Flexibilidad en aplicaciones Alta precisión a lo largo del rango de operación
