DIAGRAMA DE ANÁLISIS DEL PROCESO DIS-TAN-CIA (me-tros)

Presentación del tema: "DIAGRAMA DE ANÁLISIS DEL PROCESO DIS-TAN-CIA (me-tros)"— Transcripción de la presentación:

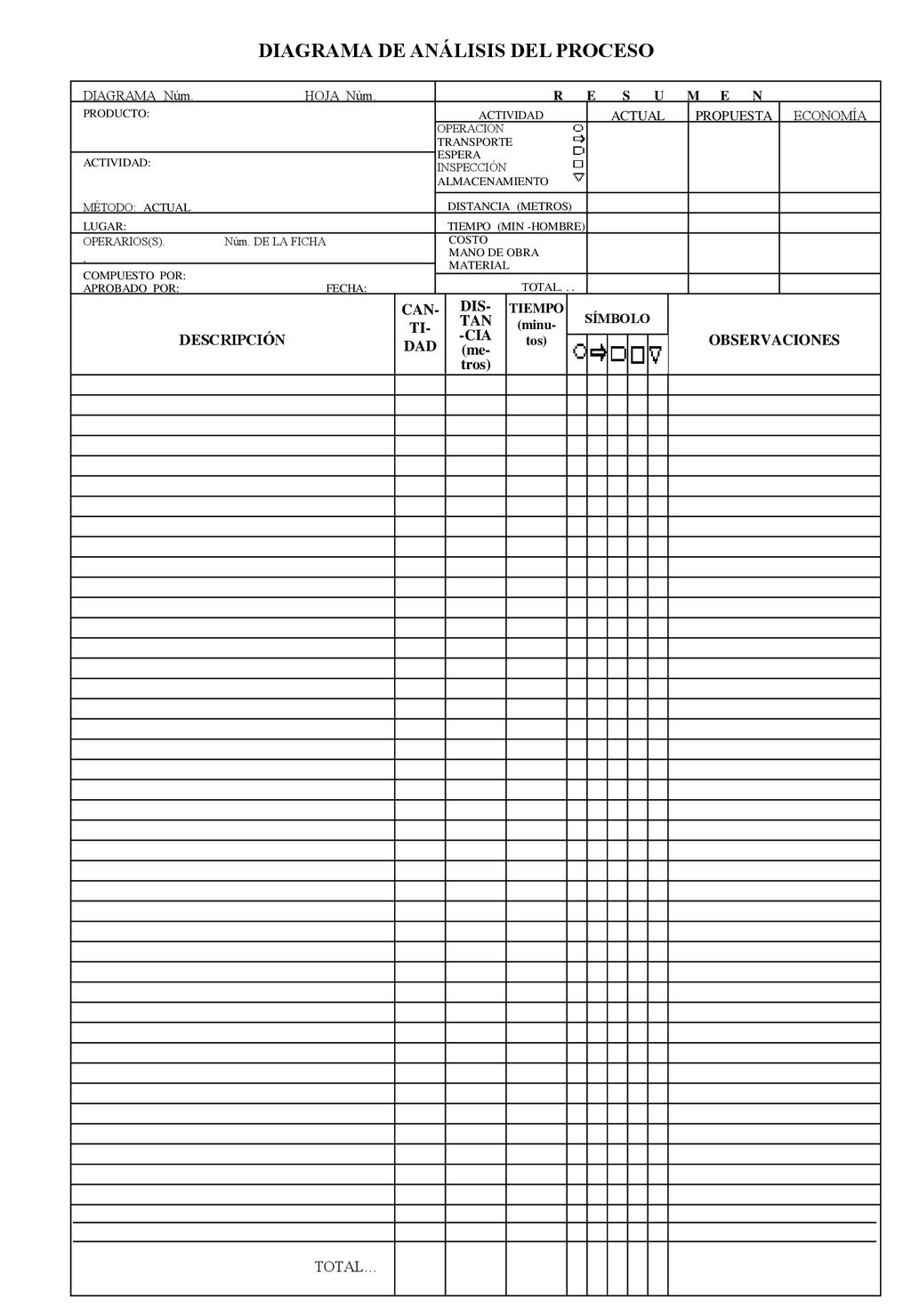

1 DIAGRAMA DE ANÁLISIS DEL PROCESO DIS-TAN-CIA (me-tros)
DIAGRAMA Núm HOJA Núm. R E S U M E N PRODUCTO: ACTIVIDAD ACTUAL PROPUESTA ECONOMÍA TRANSPORTE OPERACIÓN ESPERA INSPECCIÓN ALMACENAMIENTO ACTIVIDAD: MÉTODO: ACTUAL DISTANCIA (METROS) LUGAR: TIEMPO (MIN -HOMBRE) OPERARIOS(S) Núm. DE LA FICHA . COSTO MANO DE OBRA MATERIAL COMPUESTO POR: APROBADO POR: FECHA: TOTAL. . . CAN-TI-DAD DIS-TAN-CIA (me-tros) TIEMPO (minu-tos) SÍMBOLO DESCRIPCIÓN OBSERVACIONES TOTAL…

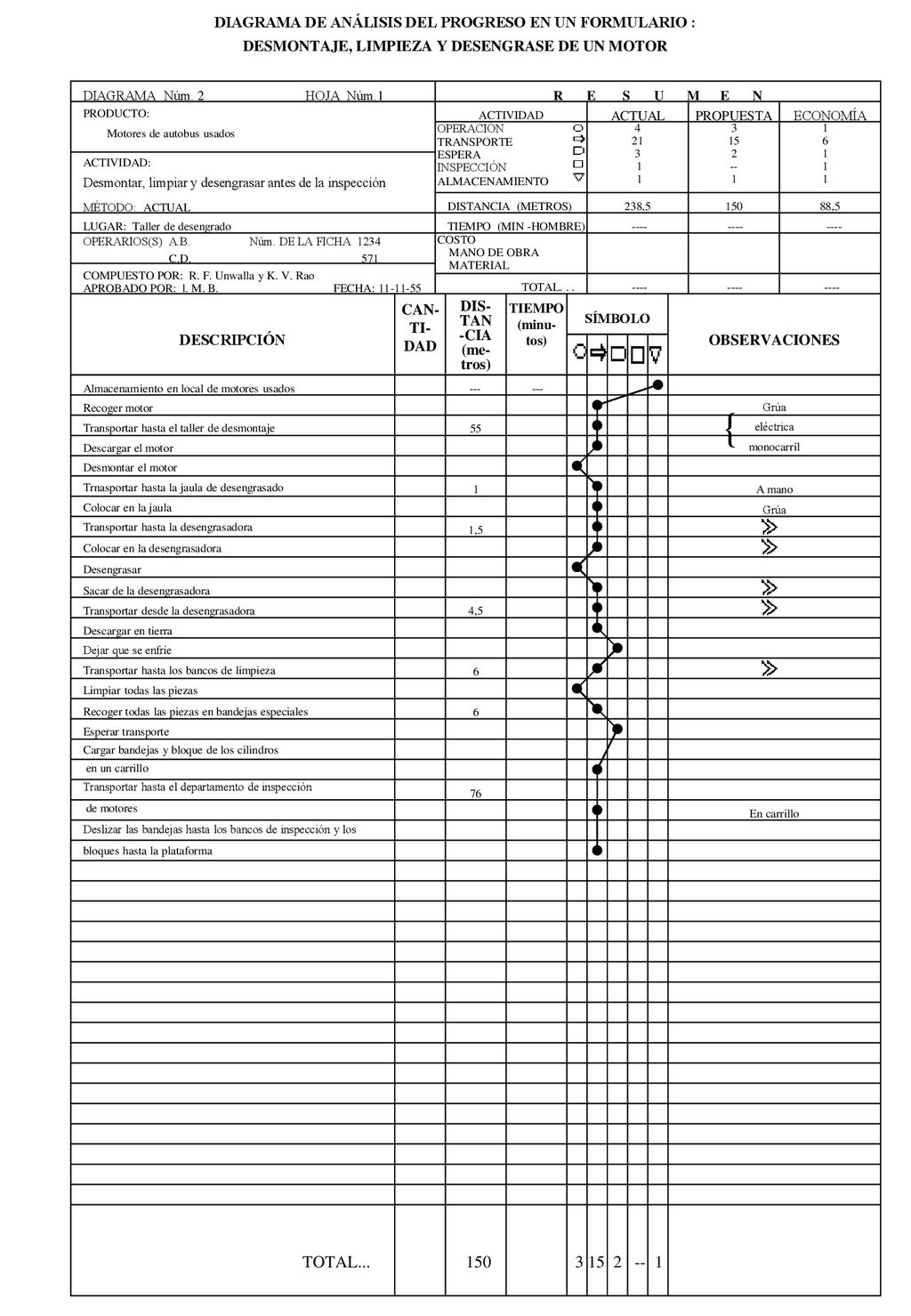

2 DIAGRAMA DE ANÁLISIS DEL PROGRESO EN UN FORMULARIO :
DESMONTAJE, LIMPIEZA Y DESENGRASE DE UN MOTOR DIAGRAMA Núm HOJA Núm.1 R E S U M E N PRODUCTO: Motores de autobus usados ACTIVIDAD ACTUAL PROPUESTA ECONOMÍA TRANSPORTE OPERACIÓN ESPERA INSPECCIÓN ALMACENAMIENTO 21 4 3 1 15 3 2 -- 1 6 1 ACTIVIDAD: Desmontar, limpiar y desengrasar antes de la inspección MÉTODO: ACTUAL DISTANCIA (METROS) 238,5 150 88,5 LUGAR: Taller de desengrado TIEMPO (MIN -HOMBRE) OPERARIOS(S) A.B Núm. DE LA FICHA 1234 C.D COSTO MANO DE OBRA MATERIAL COMPUESTO POR: R. F. Unwalla y K. V. Rao APROBADO POR: l. M. B FECHA: TOTAL. . . ---- ---- ---- CAN-TI-DAD DIS-TAN-CIA (me-tros) TIEMPO (minu-tos) SÍMBOLO DESCRIPCIÓN OBSERVACIONES Almacenamiento en local de motores usados Recoger motor Transportar hasta el taller de desmontaje Descargar el motor Desmontar el motor Trnasportar hasta la jaula de desengrasado Colocar en la jaula Transportar hasta la desengrasadora Colocar en la desengrasadora Desengrasar Sacar de la desengrasadora Transportar desde la desengrasadora Descargar en tierra Dejar que se enfríe Transportar hasta los bancos de limpieza Limpiar todas las piezas Recoger todas las piezas en bandejas especiales Esperar transporte Cargar bandejas y bloque de los cilindros en un carrillo Transportar hasta el departamento de inspección de motores Deslizar las bandejas hasta los bancos de inspección y los bloques hasta la plataforma Grúa eléctrica monocarril { 55 1 A mano Grúa 1,5 4,5 6 6 76 En carrillo TOTAL...
