1 AIRE COMPRIMIDO

2 CONCEPTO se refiere a una aplicación de técnicas que hace uso de aire que ha sido sometido a presión por medio de un comprensor. En la mayoría de aplicaciones, el aire no solo se comprime sino que también desaparece la humedad y se filtra. El uso del aire comprimido es muy común en la industria, tiene la ventaja sobre los sistemas hidráulicos de ser más rápido, aunque es menos preciso en el posicionamiento de los mecanismos y no permite fuerzas grandes.

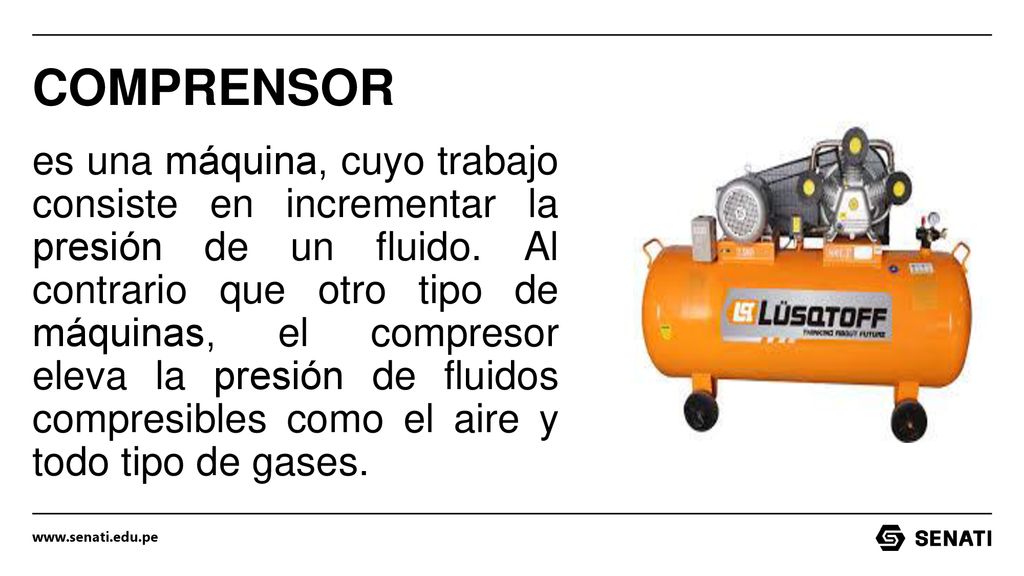

3 COMPRENSOR es una máquina, cuyo trabajo consiste en incrementar la presión de un fluido. Al contrario que otro tipo de máquinas, el compresor eleva la presión de fluidos compresibles como el aire y todo tipo de gases.

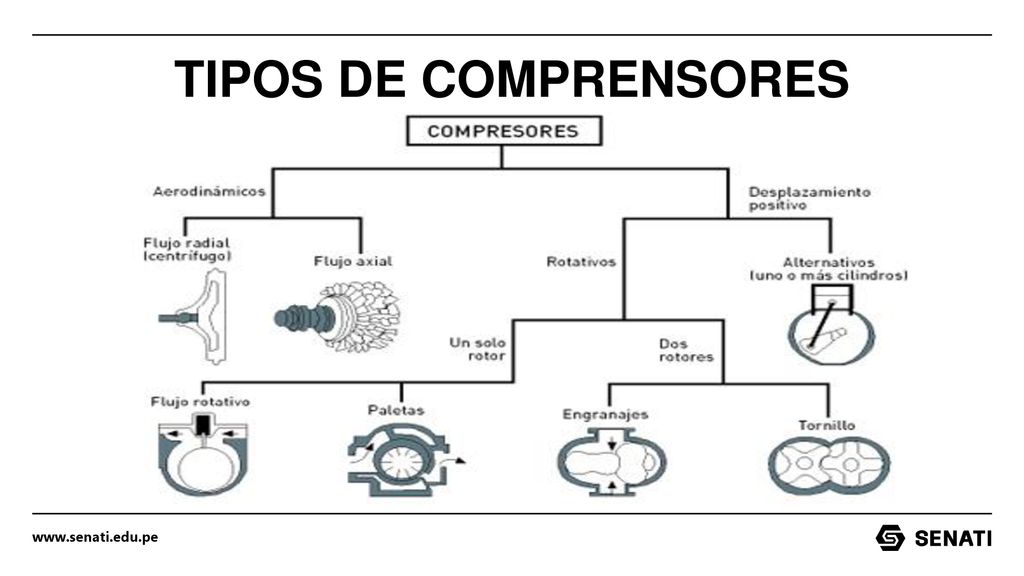

4 TIPOS DE COMPRENSORES

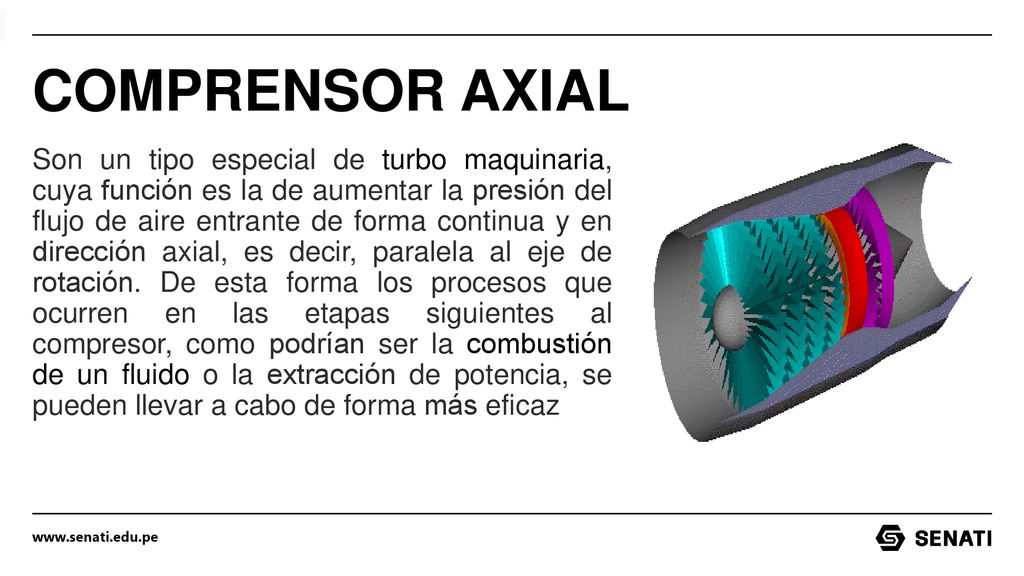

5 COMPRENSOR AXIAL Son un tipo especial de turbo maquinaria, cuya función es la de aumentar la presión del flujo de aire entrante de forma continua y en dirección axial, es decir, paralela al eje de rotación. De esta forma los procesos que ocurren en las etapas siguientes al compresor, como podrían ser la combustión de un fluido o la extracción de potencia, se pueden llevar a cabo de forma más eficaz

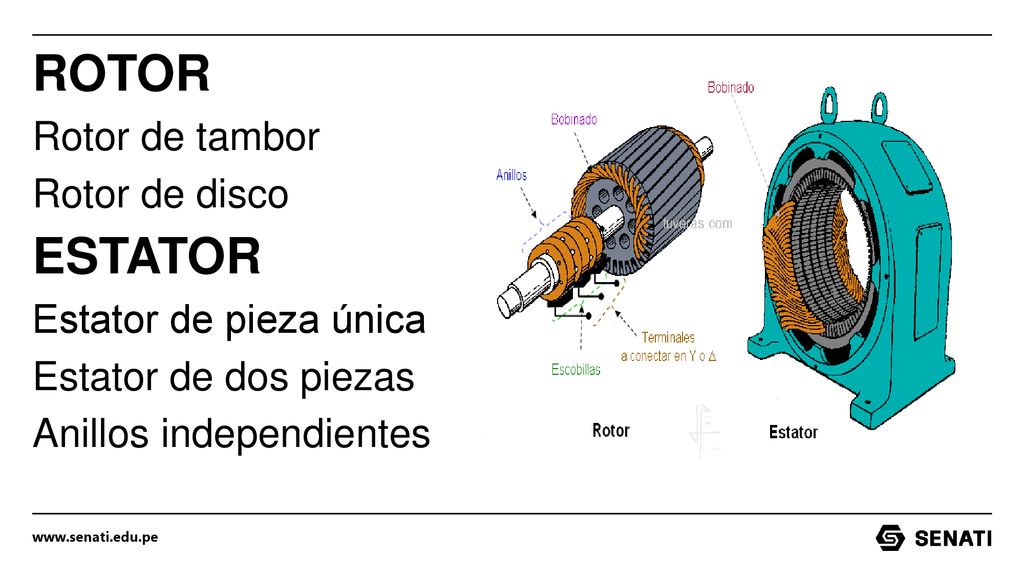

6 ROTOR ESTATOR Rotor de tambor Rotor de disco Estator de pieza única
Estator de dos piezas Anillos independientes

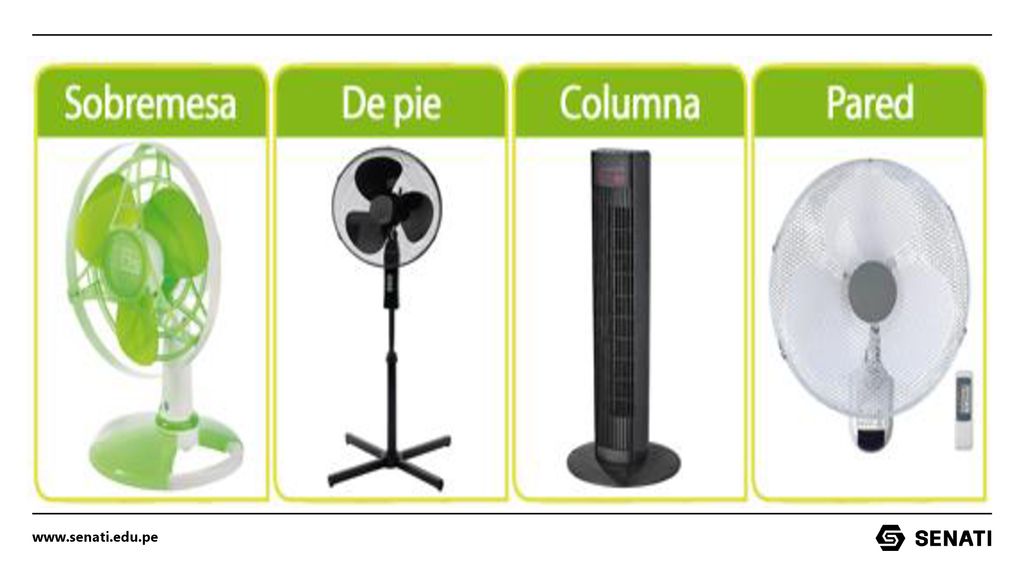

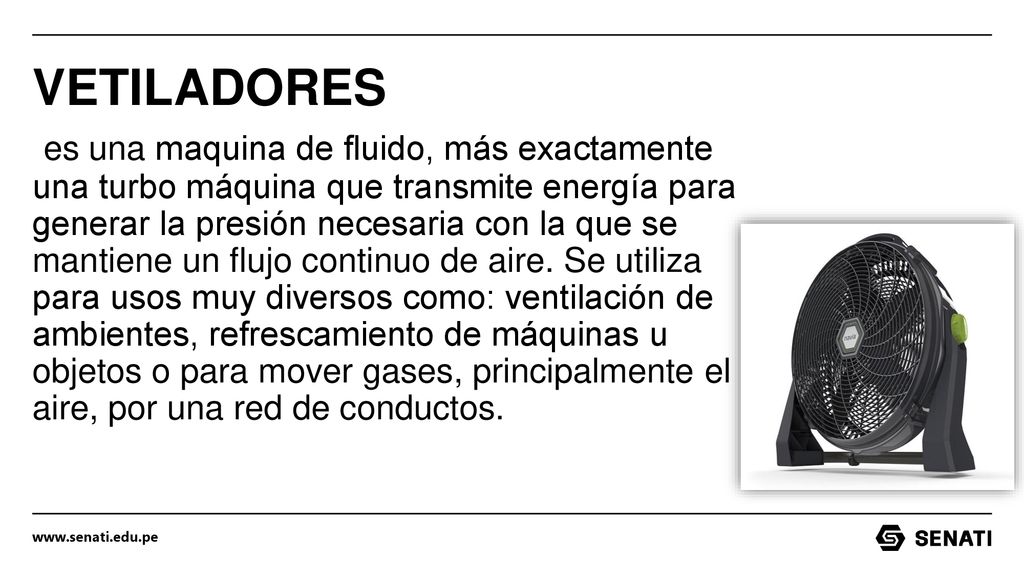

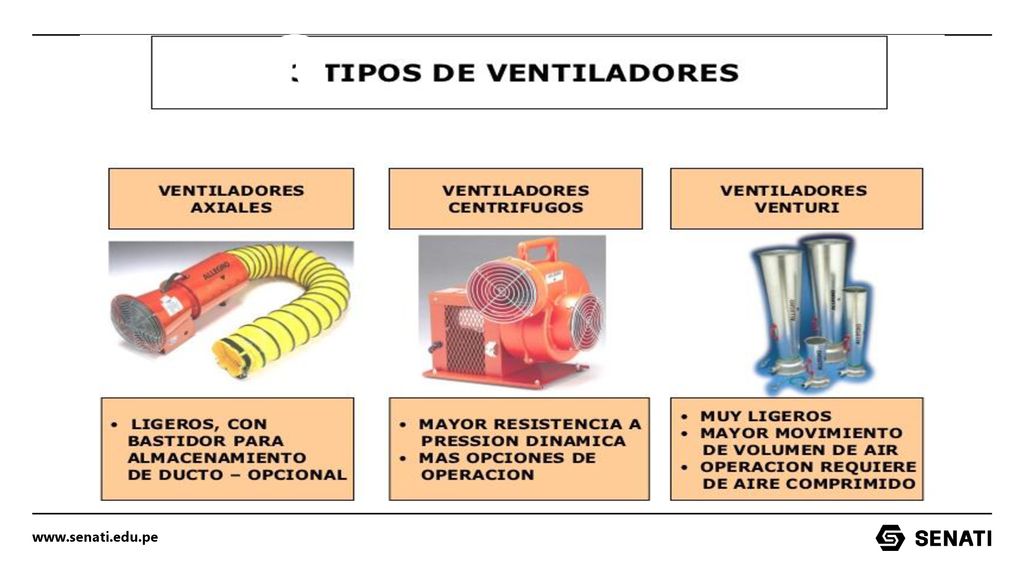

7 VETILADORES  es una maquina de fluido, más exactamente una turbo máquina que transmite energía para generar la presión necesaria con la que se mantiene un flujo continuo de aire. Se utiliza para usos muy diversos como: ventilación de ambientes, refrescamiento de máquinas u objetos o para mover gases, principalmente el aire, por una red de conductos.

8 o

9

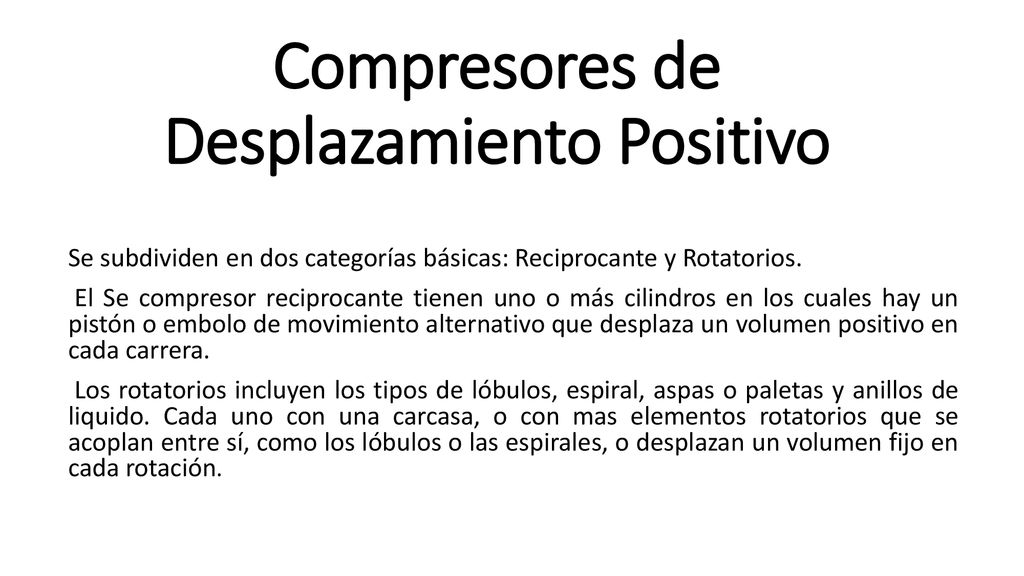

10 Compresores de Desplazamiento Positivo
Se subdividen en dos categorías básicas: Reciprocante y Rotatorios. El Se compresor reciprocante tienen uno o más cilindros en los cuales hay un pistón o embolo de movimiento alternativo que desplaza un volumen positivo en cada carrera. Los rotatorios incluyen los tipos de lóbulos, espiral, aspas o paletas y anillos de liquido. Cada uno con una carcasa, o con mas elementos rotatorios que se acoplan entre sí, como los lóbulos o las espirales, o desplazan un volumen fijo en cada rotación.

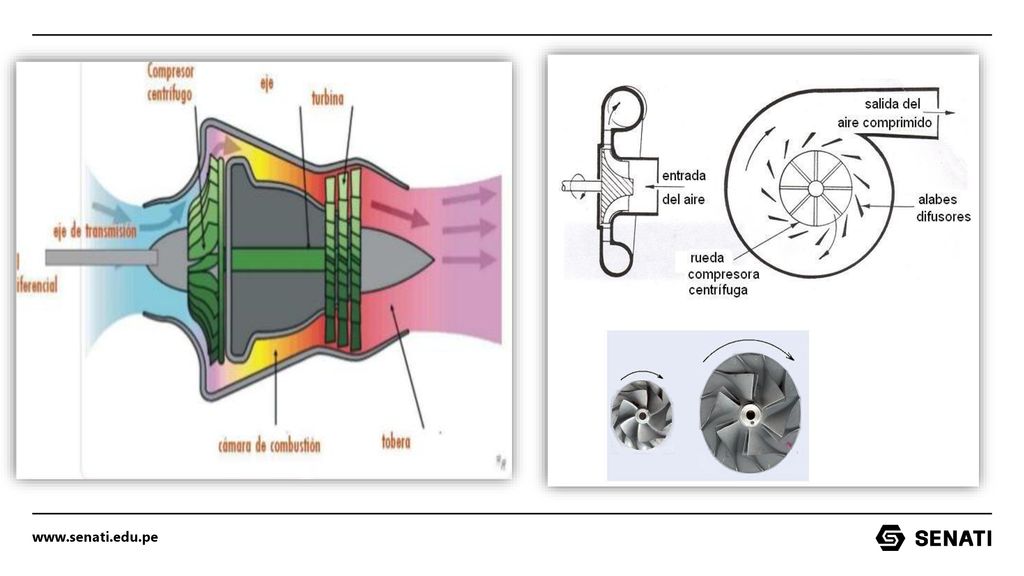

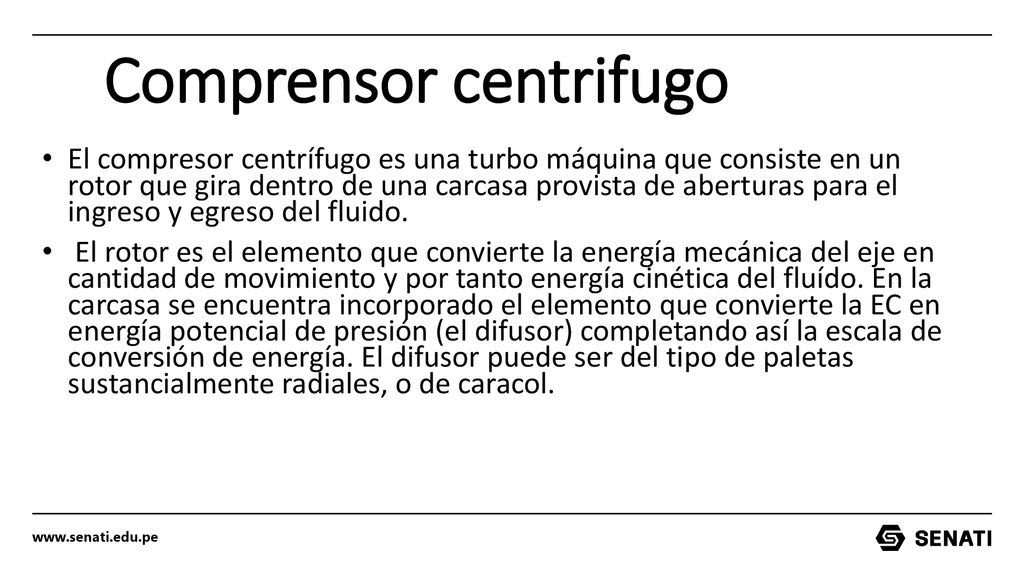

11 Comprensor centrifugo
El compresor centrífugo es una turbo máquina que consiste en un rotor que gira dentro de una carcasa provista de aberturas para el ingreso y egreso del fluido. El rotor es el elemento que convierte la energía mecánica del eje en cantidad de movimiento y por tanto energía cinética del fluído. En la carcasa se encuentra incorporado el elemento que convierte la EC en energía potencial de presión (el difusor) completando así la escala de conversión de energía. El difusor puede ser del tipo de paletas sustancialmente radiales, o de caracol.

12

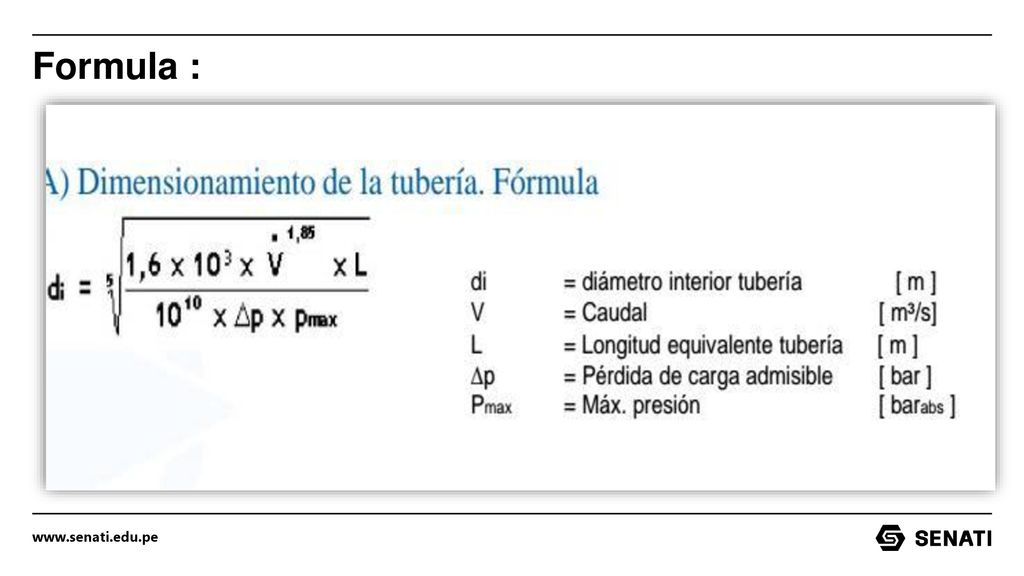

13 Formula :

14 Ejercicio : cálculo del diámetro interior de aire comprimido
1. calcular la dimensionamiento de la tubería interior de aire comprimido Calcular el diámetro en mm. Caudal = 2.8 m3/min Long equivalente de tubería = 1900 bar Perdida de carga admisible = 0.18 bar Máxima presión = 9 bar

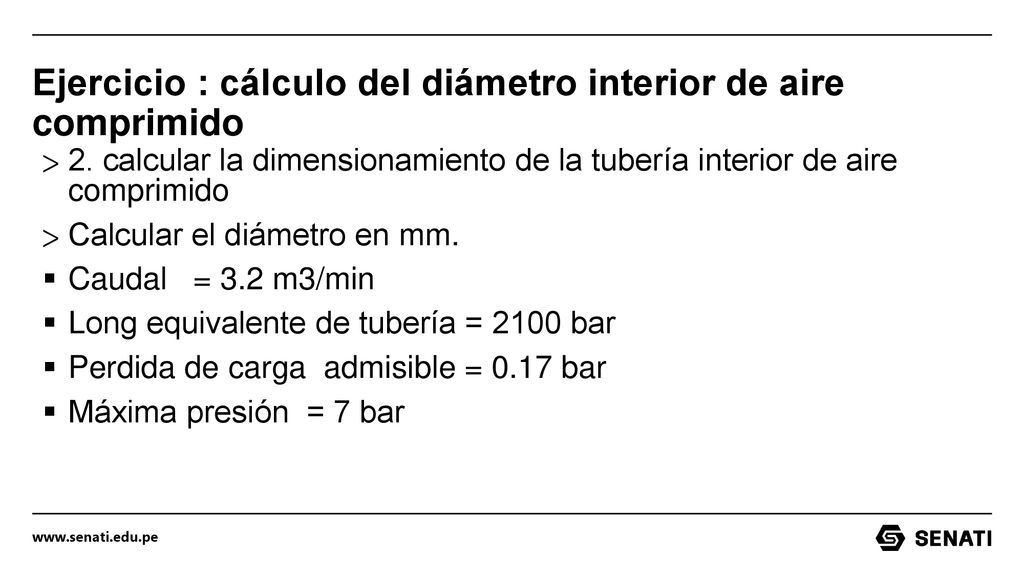

15 Ejercicio : cálculo del diámetro interior de aire comprimido
2. calcular la dimensionamiento de la tubería interior de aire comprimido Calcular el diámetro en mm. Caudal = 3.2 m3/min Long equivalente de tubería = 2100 bar Perdida de carga admisible = 0.17 bar Máxima presión = 7 bar

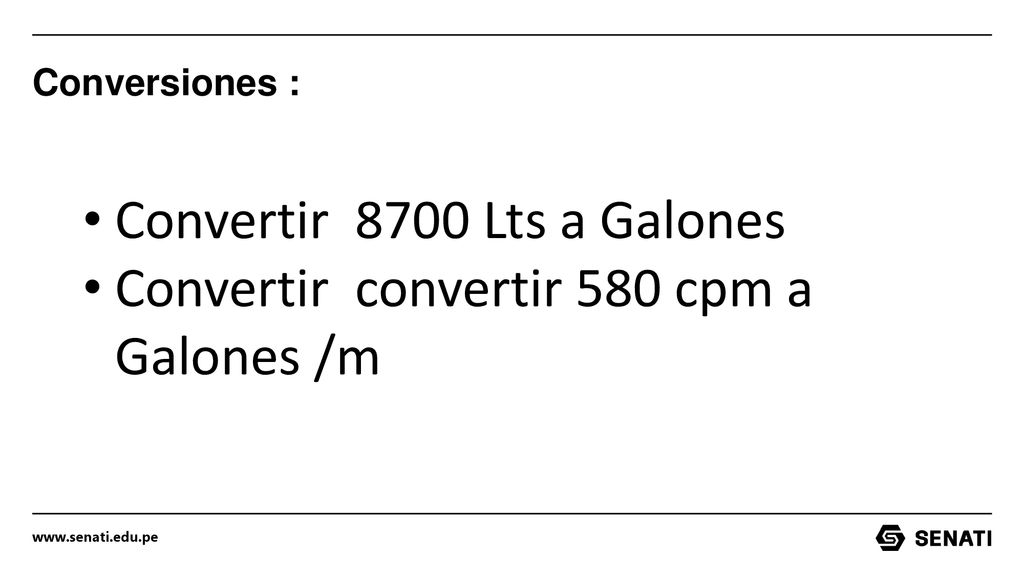

16 Convertir 8700 Lts a Galones Convertir convertir 580 cpm a Galones /m
Conversiones : Convertir Lts a Galones Convertir convertir 580 cpm a Galones /m

17 Muchas gracias por su atencion
