1 Ventiladores, Sopladores y Compresores
Anabel Villegas Sección S-1

2 Ventiladores Los ventiladores se utilizan con el propósito de hacer circular el aire, este impulsa aire del ambiente en la habitación, lo acelera con la acción de las aspas y lo envía a una velocidad mayor, esta circulación de aire que se mueve permite que la habitación se enfrié.

3 Ventiladores Centrífugos
Los ventiladores se diferencian de los sopladores y comprensores por su construcción física y las presiones para los que están diseñados. Los ventiladores están diseñado para que opere a presiones pequeñas, de por lo menos hasta 2 psi. Ventiladores Centrífugos

4 Ventiladores La utilización de los ventiladores es para que el aire circule, para moverlo a través de los ductos de ventilación o en algunos casos se utilizan como extractores. Existen algunos tipos de ventiladores de aspas, de ductos y centrífugos.

5 Compresores Entendemos que los compresores son máquinas que elevan la presión del aire, de un gas, de un vapor o una mezcla de gases. La presión del fluido se eleva reduciendo el volumen específico del mismo durante su paso a través del compresor.

6 Compresores Si comparamos un compresor con un turbo soplante o un ventilar centrífugos o de circulación axial, en cuanto a la presión de salida, los compresores se clasifican generalmente como maquinas de alta presión.

7 Tipos de Compresores Reciprocantes o Alternativos. Orbital (Espiral, Scroll). Rotativo-Helicoidal (Tornillo, Screw). Roto dinámicos o Turbo máquinas. Rotativos de Tornillos. Compresores Dinámicos o de Flujo Continúo. Compresor Centrifugo.

8 Clasificación de Compresores

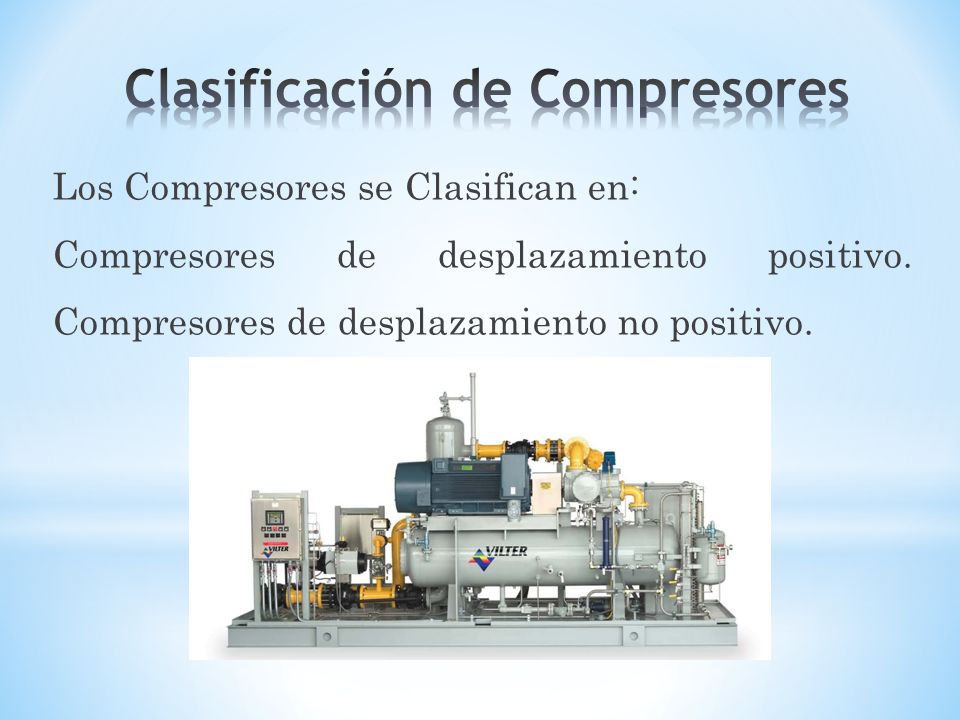

Los Compresores se Clasifican en: Compresores de desplazamiento positivo. Compresores de desplazamiento no positivo.

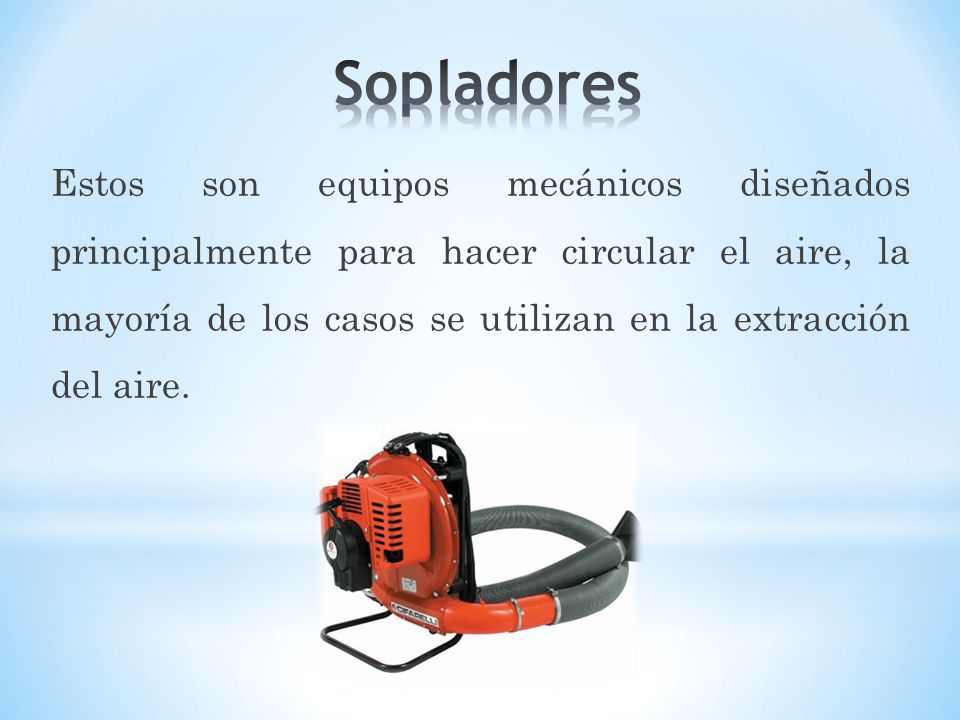

9 Sopladores Estos son equipos mecánicos diseñados principalmente para hacer circular el aire, la mayoría de los casos se utilizan en la extracción del aire.

10 Flujo de Aire Comprimido

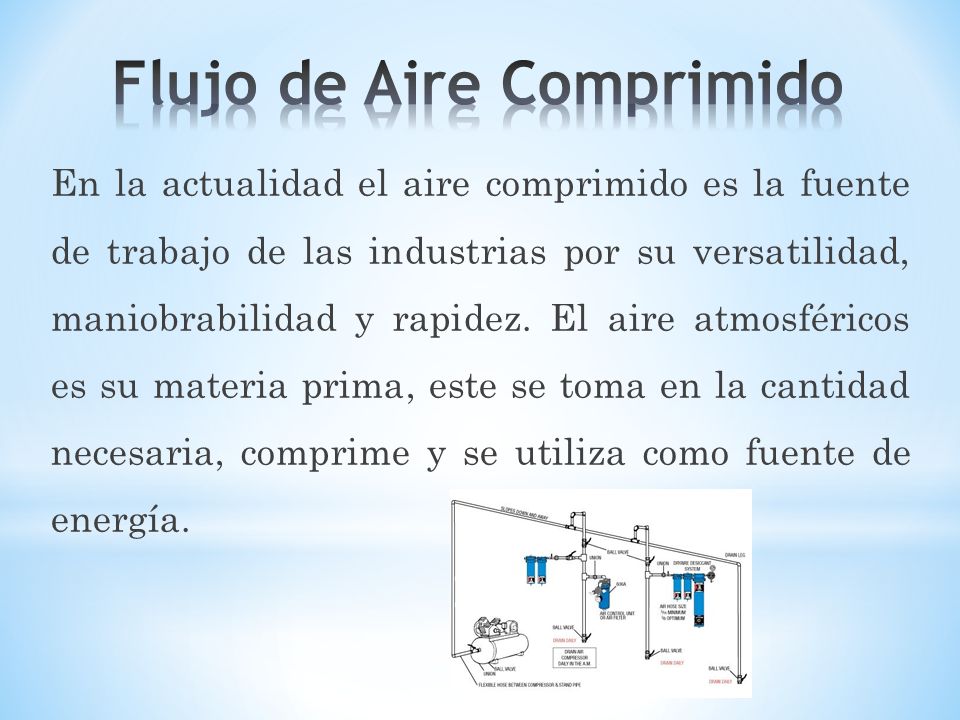

En la actualidad el aire comprimido es la fuente de trabajo de las industrias por su versatilidad, maniobrabilidad y rapidez. El aire atmosféricos es su materia prima, este se toma en la cantidad necesaria, comprime y se utiliza como fuente de energía.

11 Flujo de aire en ductos Este sistema se utiliza en la mayoría de los casos en aires acondicionados, su principal objetivo es trasladar el aire a otros ambientes su desplazamiento depende de ventiladores.

12 Sistemas de Distribución

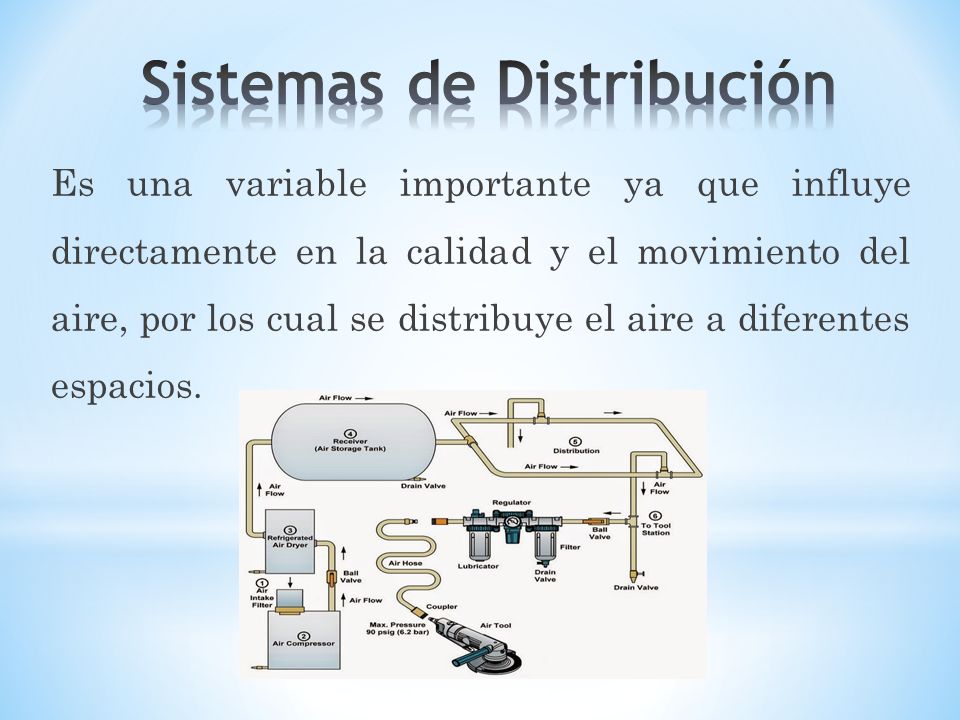

Es una variable importante ya que influye directamente en la calidad y el movimiento del aire, por los cual se distribuye el aire a diferentes espacios.

13 Perdida de Energía en la Red
Cuando hablamos de perdida de energía en la red pueden influir varios factores como: Fuga de aire. (Produce Ineficiencia en el sistema) Mal diseño del sistema de ductos. Sellado inadecuado de roscas. Productos de baja calidad. Válvulas de cierre abiertas.

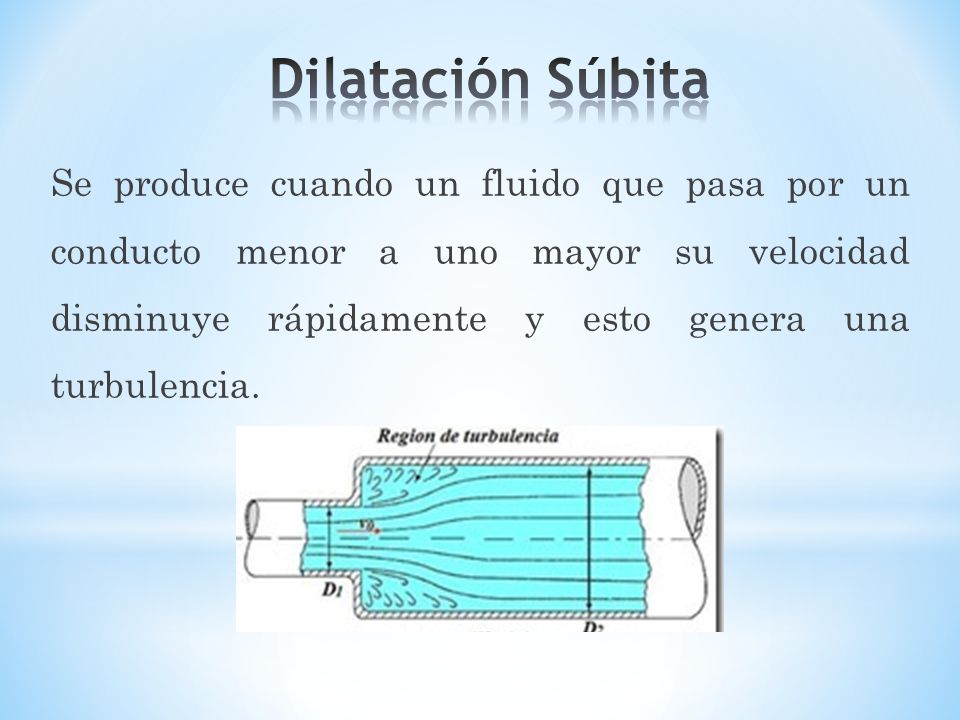

14 Dilatación Súbita Se produce cuando un fluido que pasa por un conducto menor a uno mayor su velocidad disminuye rápidamente y esto genera una turbulencia.

15 Contracción Súbita Cuando viaja la corriente de un conducto mayor a uno de menor diámetro esto produce una contracción. Generando de esta forma un coeficiente de resistencia mayor y a su vez una perdida de energía.

16 Riesgo Biológico En la actualidad los equipos de ventilación, aires acondicionados entre otros; son un lugar ideal para la proliferación de microorganismos y agentes bacterianos si las condiciones optimas de higiene no se cumplen. Esto pueden producir enfermedades infecciosas y alérgicas.
