1 HORMIGÓN ARMADO TENSORES DE HORMIGÓN ARMADO INTEGRANTES: Christian Jiménez Xavier vizhco

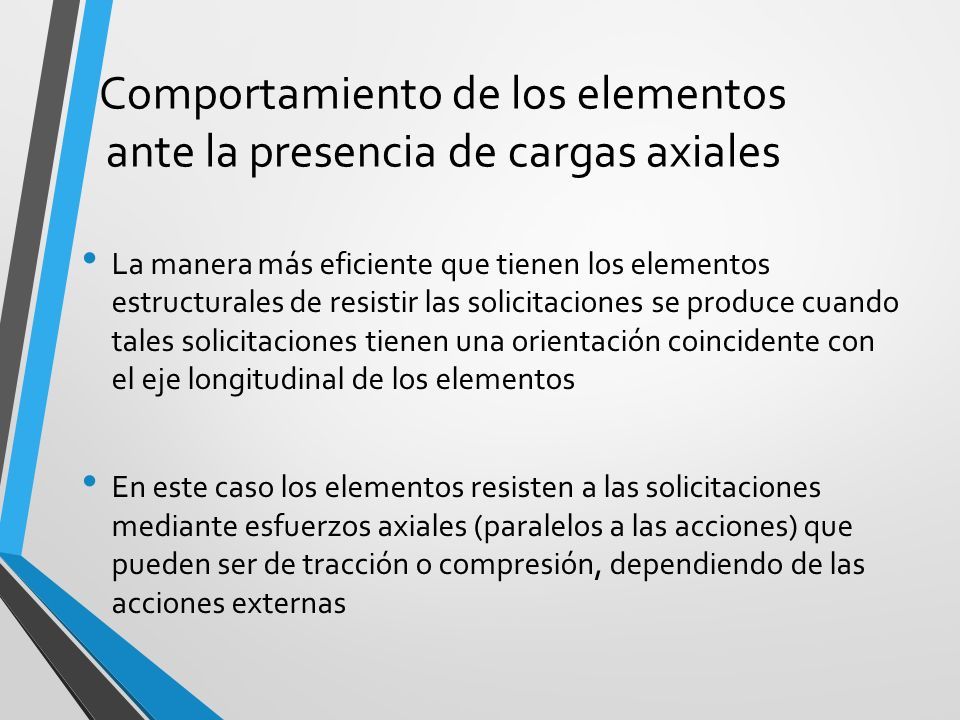

2 Comportamiento de los elementos ante la presencia de cargas axiales La manera más eficiente que tienen los elementos estructurales de resistir las solicitaciones se produce cuando tales solicitaciones tienen una orientación coincidente con el eje longitudinal de los elementos En este caso los elementos resisten a las solicitaciones mediante esfuerzos axiales (paralelos a las acciones) que pueden ser de tracción o compresión, dependiendo de las acciones externas

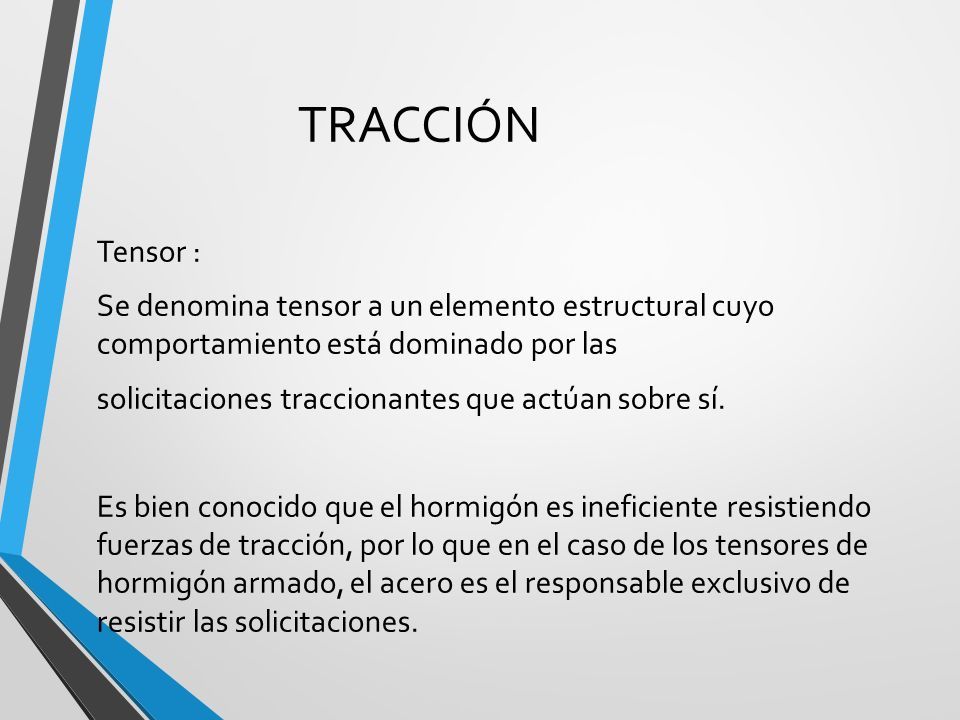

3 TRACCIÓN Tensor : Se denomina tensor a un elemento estructural cuyo comportamiento está dominado por las solicitaciones traccionantes que actúan sobre sí. Es bien conocido que el hormigón es ineficiente resistiendo fuerzas de tracción, por lo que en el caso de los tensores de hormigón armado, el acero es el responsable exclusivo de resistir las solicitaciones.

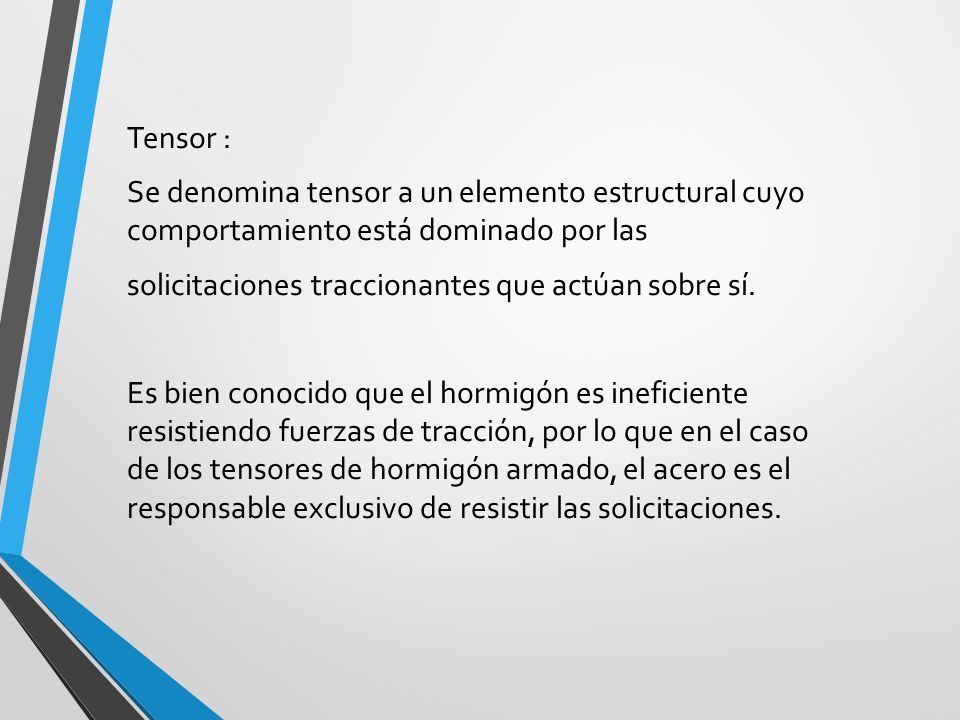

4 Tensor : Se denomina tensor a un elemento estructural cuyo comportamiento está dominado por las solicitaciones traccionantes que actúan sobre sí. Es bien conocido que el hormigón es ineficiente resistiendo fuerzas de tracción, por lo que en el caso de los tensores de hormigón armado, el acero es el responsable exclusivo de resistir las solicitaciones.

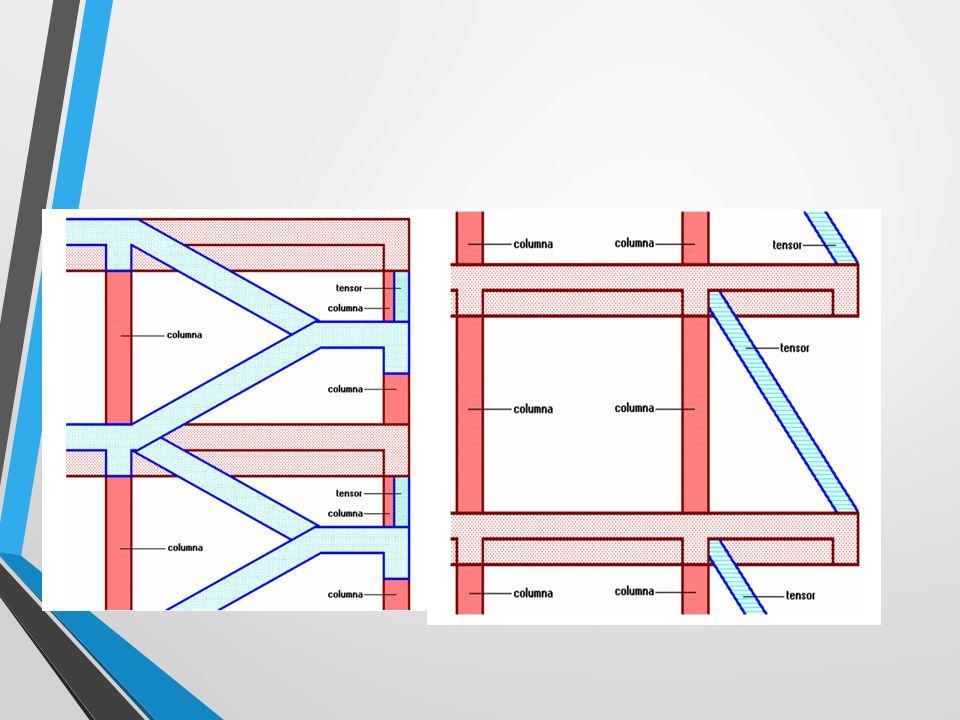

5 La necesidad de utilizar tensores proviene de requerimientos arquitectónicos.

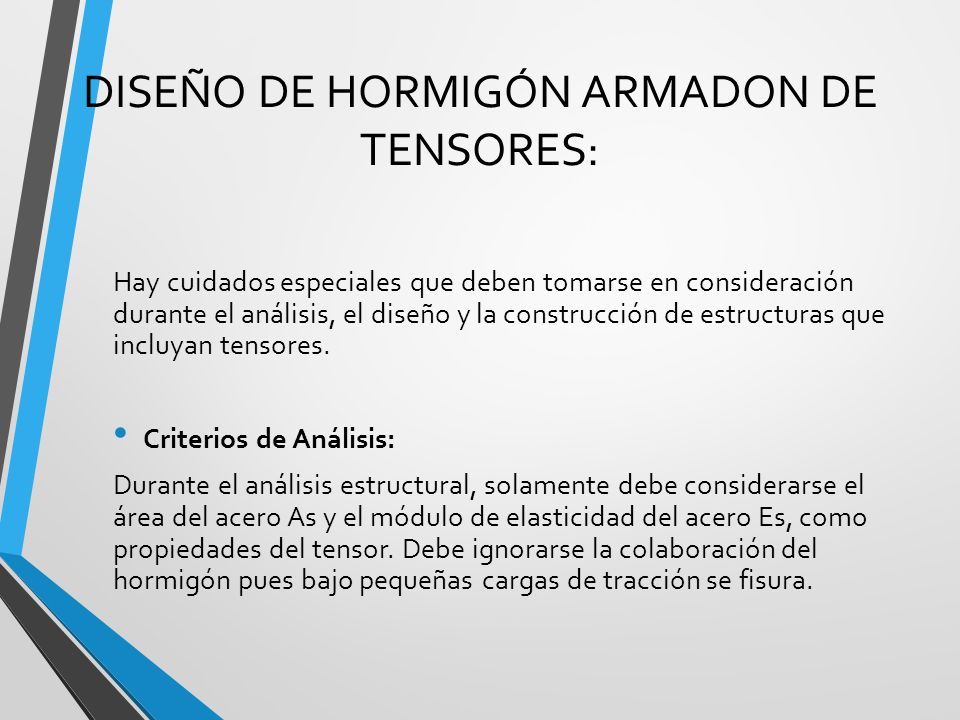

6 DISEÑO DE HORMIGÓN ARMADON DE TENSORES: Hay cuidados especiales que deben tomarse en consideración durante el análisis, el diseño y la construcción de estructuras que incluyan tensores. Criterios de Análisis: Durante el análisis estructural, solamente debe considerarse el área del acero As y el módulo de elasticidad del acero Es, como propiedades del tensor. Debe ignorarse la colaboración del hormigón pues bajo pequeñas cargas de tracción se fisura.

7 Criterios de Diseño: 1) Durante el diseño solamente debe considerarse la capacidad resistente del acero en los tensores 2) Las varillas de acero del tensor deben ser ancladas adecuadamente en los elementos de sustento y en los elementos sustentados, de modo que el acero pueda alcanzar la fluencia sin desgarrarse por falla de adherencia con el hormigón. 3) Las cuantías de armado mínima y máxima de los tensores son similares a las de columnas sometidas a fuerzas de compresión (ρmín= 0.01; ρmáx= 0.06, para regiones sísmicas).

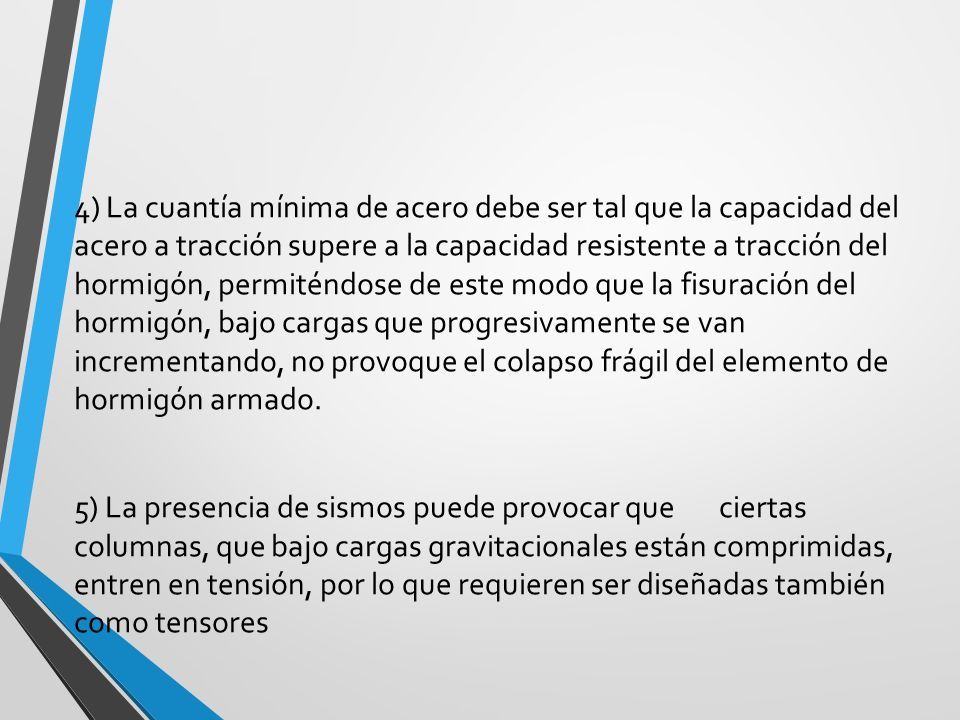

8 4) La cuantía mínima de acero debe ser tal que la capacidad del acero a tracción supere a la capacidad resistente a tracción del hormigón, permiténdose de este modo que la fisuración del hormigón, bajo cargas que progresivamente se van incrementando, no provoque el colapso frágil del elemento de hormigón armado. 5) La presencia de sismos puede provocar que ciertas columnas, que bajo cargas gravitacionales están comprimidas, entren en tensión, por lo que requieren ser diseñadas también como tensores

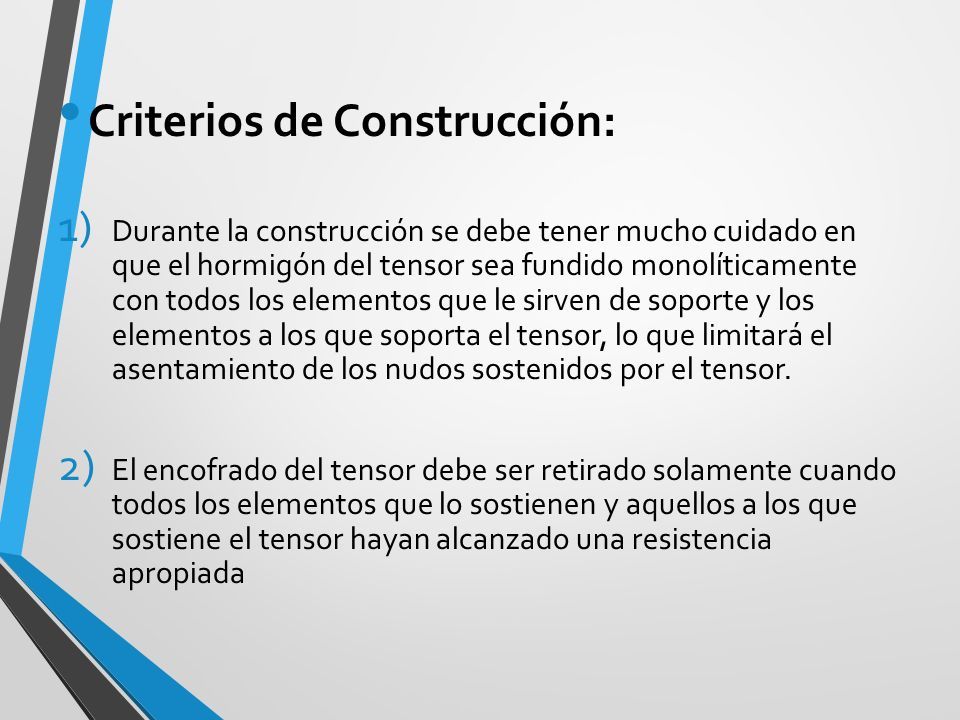

9 Criterios de Construcción: 1) Durante la construcción se debe tener mucho cuidado en que el hormigón del tensor sea fundido monolíticamente con todos los elementos que le sirven de soporte y los elementos a los que soporta el tensor, lo que limitará el asentamiento de los nudos sostenidos por el tensor. 2) El encofrado del tensor debe ser retirado solamente cuando todos los elementos que lo sostienen y aquellos a los que sostiene el tensor hayan alcanzado una resistencia apropiada

10

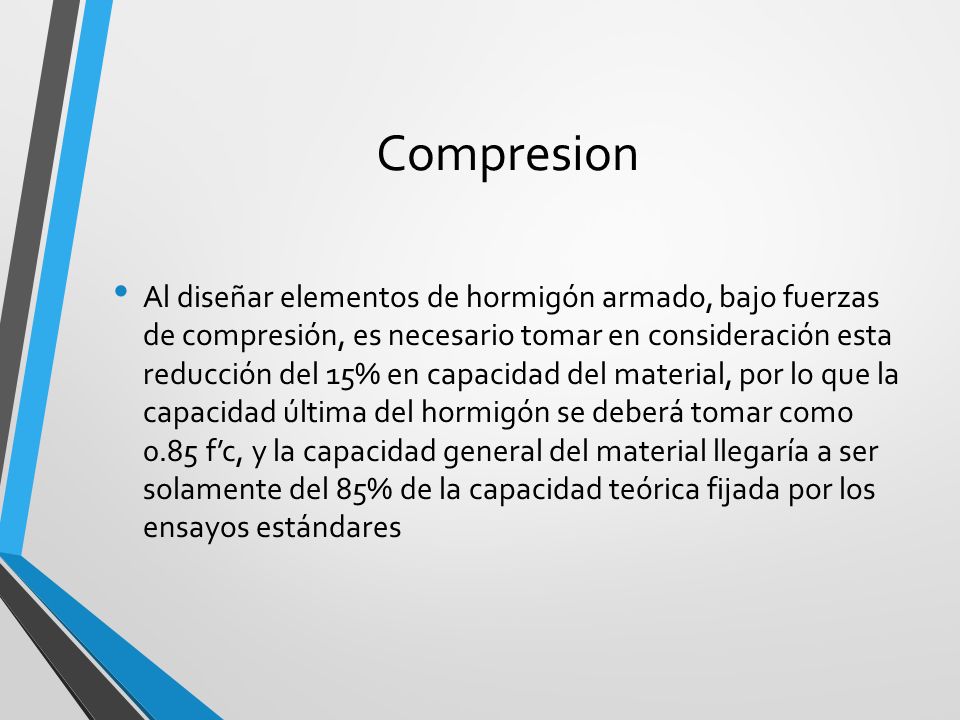

11 Compresion Al diseñar elementos de hormigón armado, bajo fuerzas de compresión, es necesario tomar en consideración esta reducción del 15% en capacidad del material, por lo que la capacidad última del hormigón se deberá tomar como 0.85 f’c, y la capacidad general del material llegaría a ser solamente del 85% de la capacidad teórica fijada por los ensayos estándares

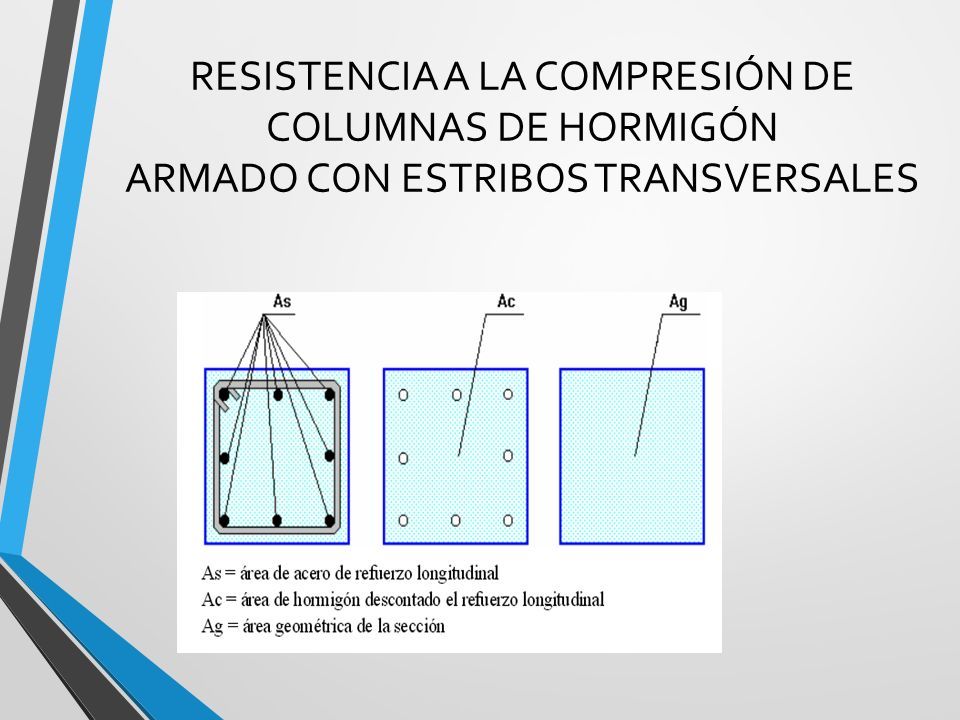

12 RESISTENCIA A LA COMPRESIÓN DE COLUMNAS DE HORMIGÓN ARMADO CON ESTRIBOS TRANSVERSALES

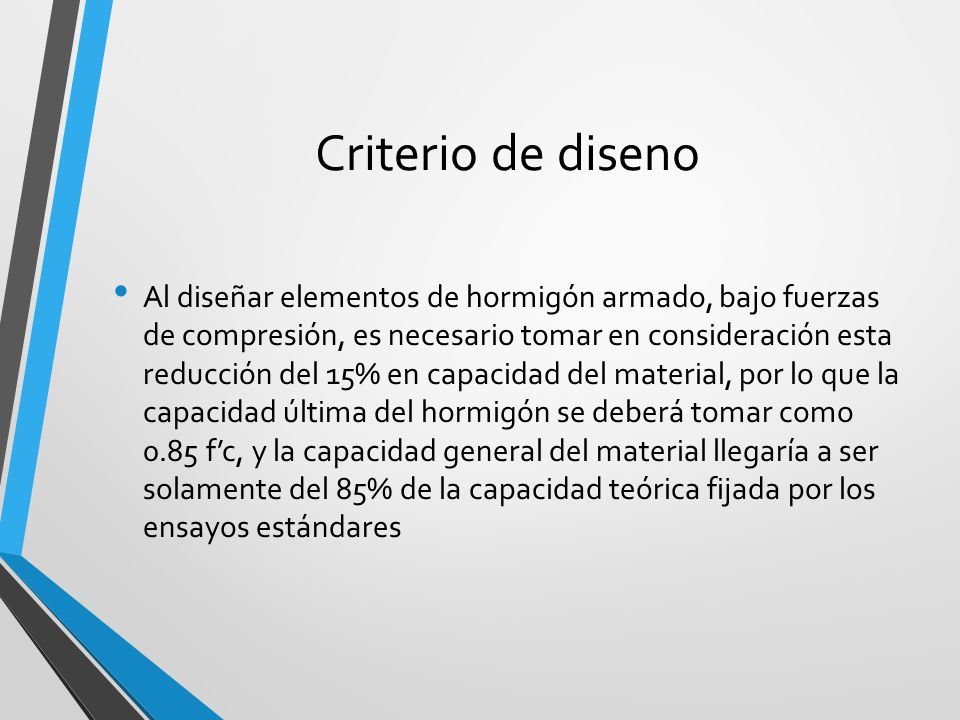

13 Criterio de diseno Al diseñar elementos de hormigón armado, bajo fuerzas de compresión, es necesario tomar en consideración esta reducción del 15% en capacidad del material, por lo que la capacidad última del hormigón se deberá tomar como 0.85 f’c, y la capacidad general del material llegaría a ser solamente del 85% de la capacidad teórica fijada por los ensayos estándares

14
