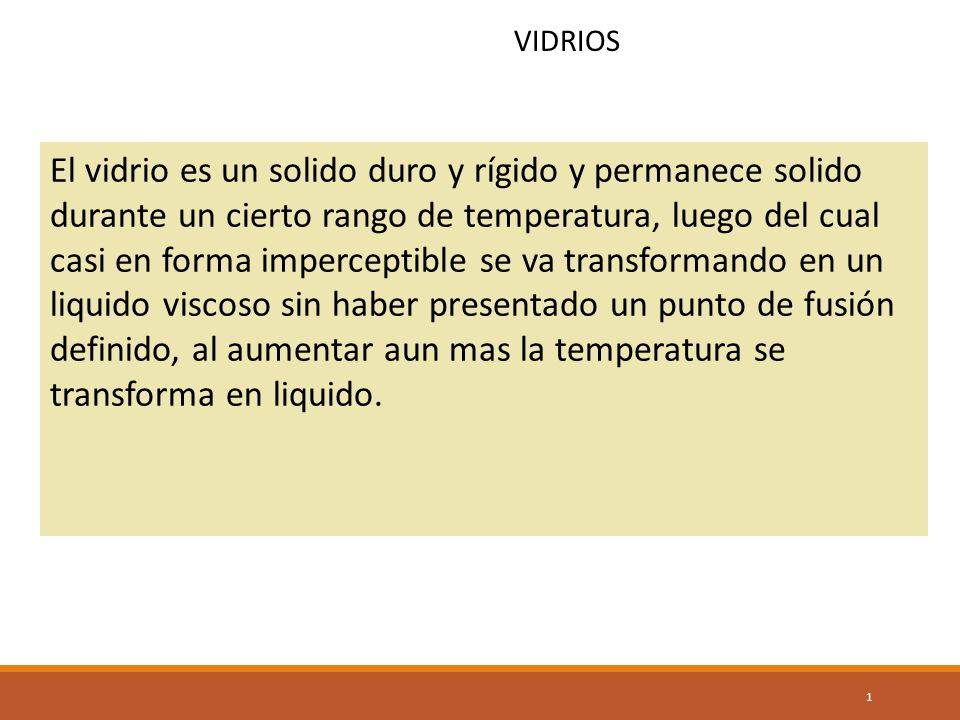

1 1 VIDRIOS El vidrio es un solido duro y rígido y permanece solido durante un cierto rango de temperatura, luego del cual casi en forma imperceptible se va transformando en un liquido viscoso sin haber presentado un punto de fusión definido, al aumentar aun mas la temperatura se transforma en liquido.

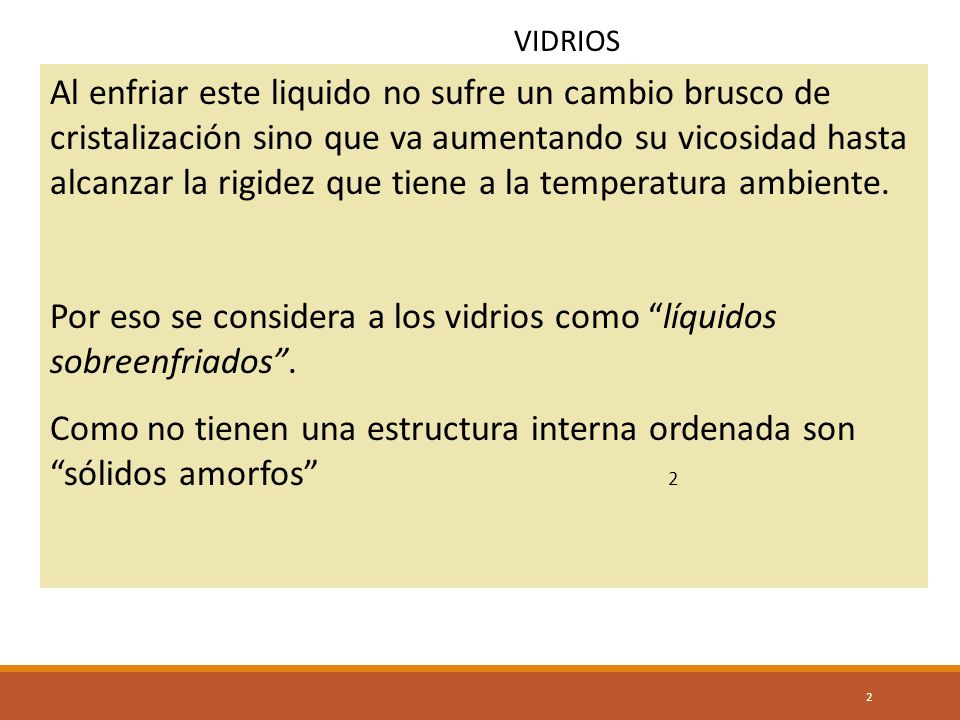

2 2 VIDRIOS Al enfriar este liquido no sufre un cambio brusco de cristalización sino que va aumentando su vicosidad hasta alcanzar la rigidez que tiene a la temperatura ambiente. Por eso se considera a los vidrios como “líquidos sobreenfriados”. Como no tienen una estructura interna ordenada son “sólidos amorfos” 2

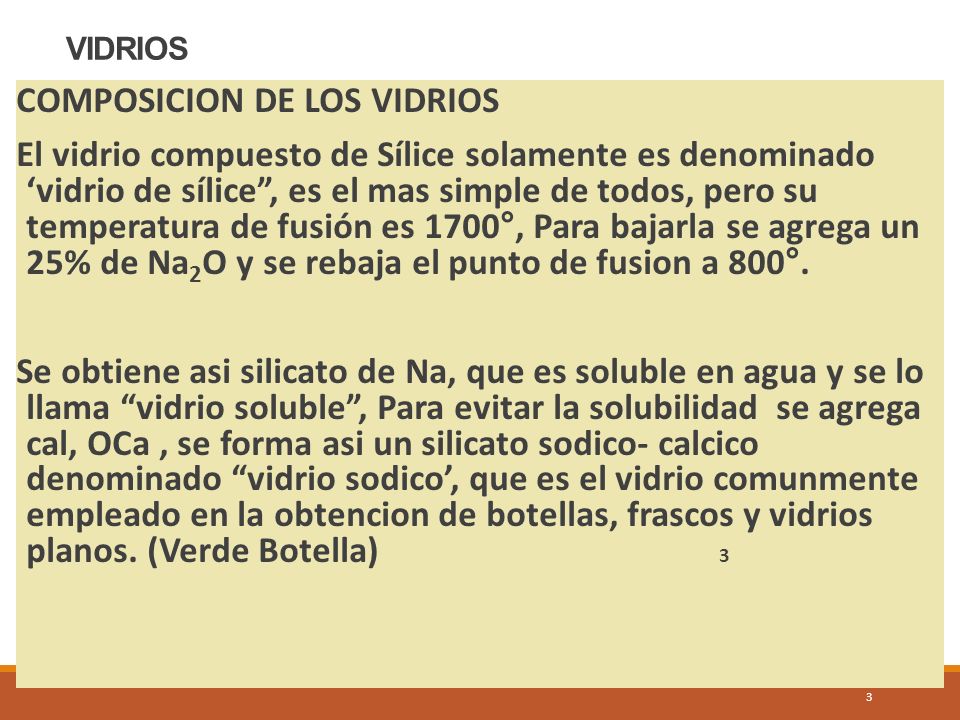

3 VIDRIOS COMPOSICION DE LOS VIDRIOS El vidrio compuesto de Sílice solamente es denominado ‘vidrio de sílice”, es el mas simple de todos, pero su temperatura de fusión es 1700°, Para bajarla se agrega un 25% de Na 2 O y se rebaja el punto de fusion a 800°. Se obtiene asi silicato de Na, que es soluble en agua y se lo llama “vidrio soluble”, Para evitar la solubilidad se agrega cal, OCa, se forma asi un silicato sodico- calcico denominado “vidrio sodico’, que es el vidrio comunmente empleado en la obtencion de botellas, frascos y vidrios planos. (Verde Botella) 3 3

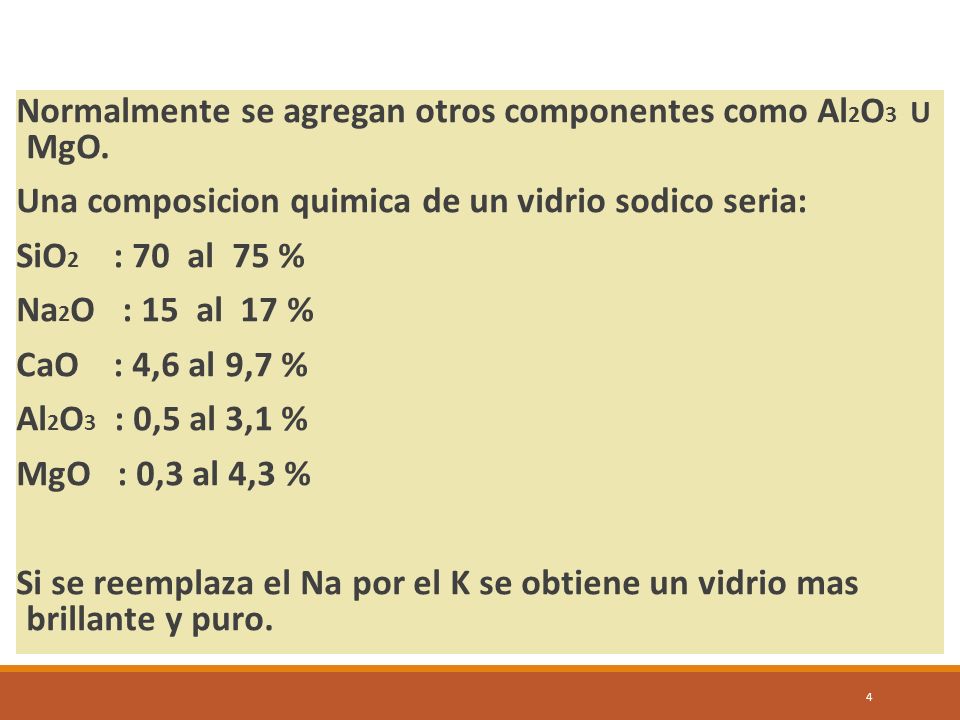

4 Normalmente se agregan otros componentes como Al 2 O 3 U MgO. Una composicion quimica de un vidrio sodico seria: SiO 2 : 70 al 75 % Na 2 O : 15 al 17 % CaO : 4,6 al 9,7 % Al 2 O 3 : 0,5 al 3,1 % MgO : 0,3 al 4,3 % Si se reemplaza el Na por el K se obtiene un vidrio mas brillante y puro. 4

5 VIDRIOS FABRICACION DEL VIDRIO Los materiales deben fundir y hacerse fluidos a una temperatura industrial razonable, procurando que el producto resulte suficientemente viscoso para que se pueda trabajar a temperatura por encima de su punto de solidificación sin que desvitrifique. Pero no tan viscoso como para que se haga difícil su trabajo y será estable químicamente. La elaboración del vidrio tiene en el proceso térmico su faz económica fundamental dado el mantenimiento a altas temperaturas de ahí que se considere al combustible utilizado tan o mas importante que cualquier materia prima. 7 5

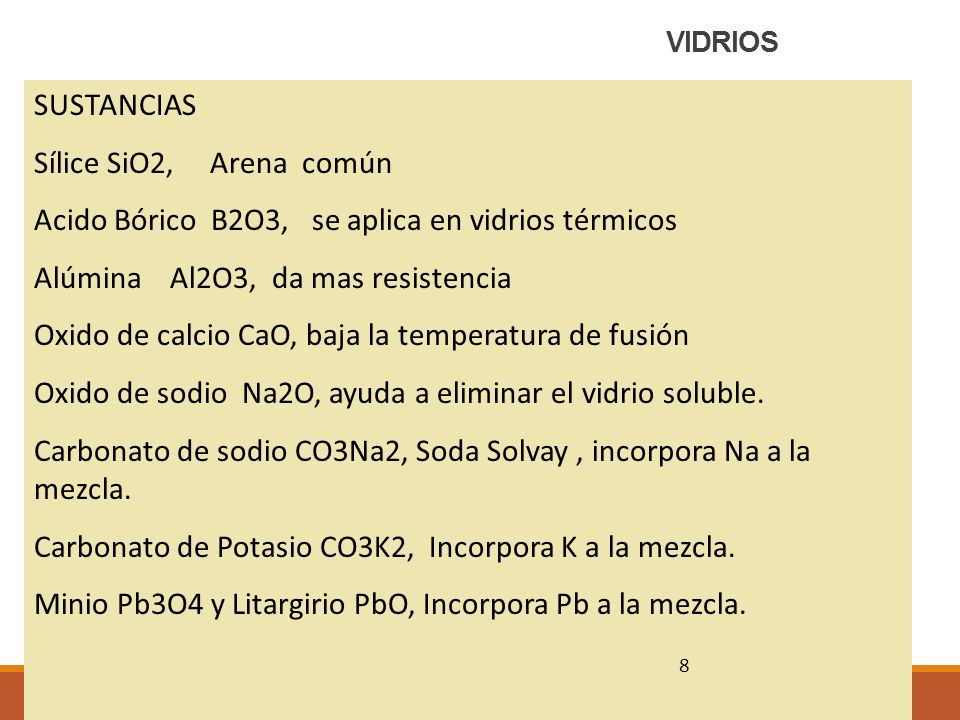

6 VIDRIOS 6 SUSTANCIAS Sílice SiO2, Arena común Acido Bórico B2O3, se aplica en vidrios térmicos Alúmina Al2O3, da mas resistencia Oxido de calcio CaO, baja la temperatura de fusión Oxido de sodio Na2O, ayuda a eliminar el vidrio soluble. Carbonato de sodio CO3Na2, Soda Solvay, incorpora Na a la mezcla. Carbonato de Potasio CO3K2, Incorpora K a la mezcla. Minio Pb3O4 y Litargirio PbO, Incorpora Pb a la mezcla. 8

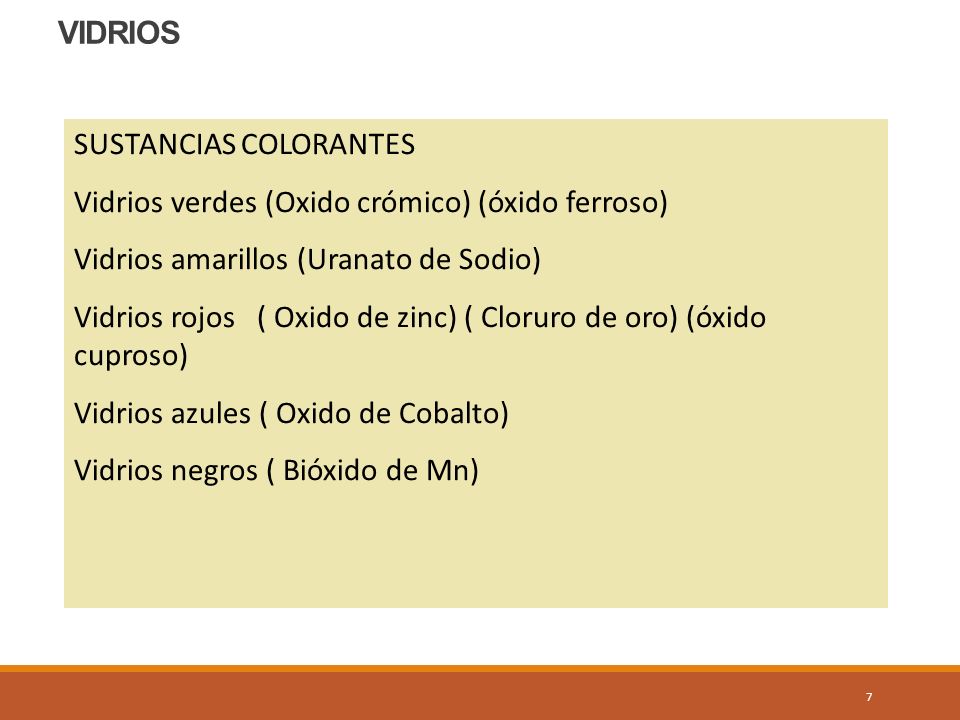

7 VIDRIOS 7 SUSTANCIAS COLORANTES Vidrios verdes (Oxido crómico) (óxido ferroso) Vidrios amarillos (Uranato de Sodio) Vidrios rojos ( Oxido de zinc) ( Cloruro de oro) (óxido cuproso) Vidrios azules ( Oxido de Cobalto) Vidrios negros ( Bióxido de Mn)

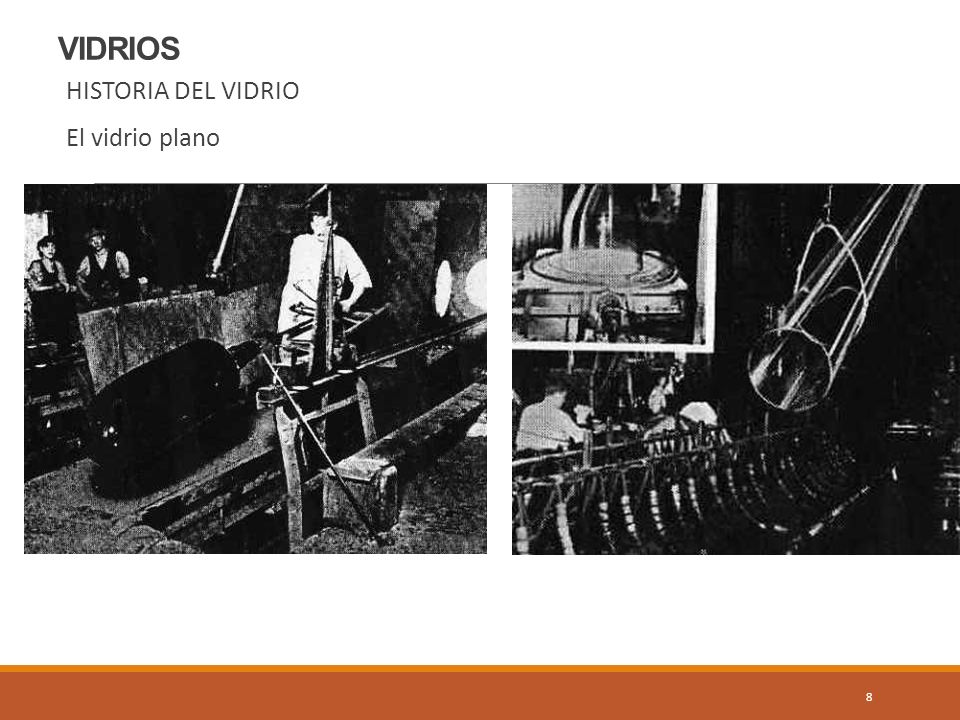

8 VIDRIOS HISTORIA DEL VIDRIO El vidrio plano 8

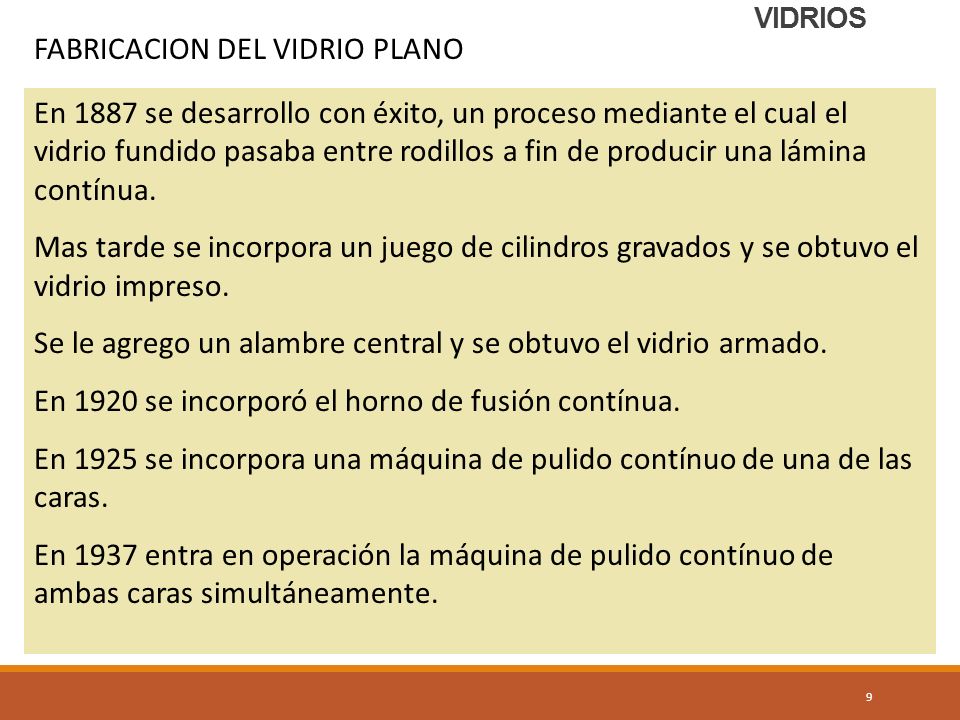

9 VIDRIOS 9 FABRICACION DEL VIDRIO PLANO En 1887 se desarrollo con éxito, un proceso mediante el cual el vidrio fundido pasaba entre rodillos a fin de producir una lámina contínua. Mas tarde se incorpora un juego de cilindros gravados y se obtuvo el vidrio impreso. Se le agrego un alambre central y se obtuvo el vidrio armado. En 1920 se incorporó el horno de fusión contínua. En 1925 se incorpora una máquina de pulido contínuo de una de las caras. En 1937 entra en operación la máquina de pulido contínuo de ambas caras simultáneamente.

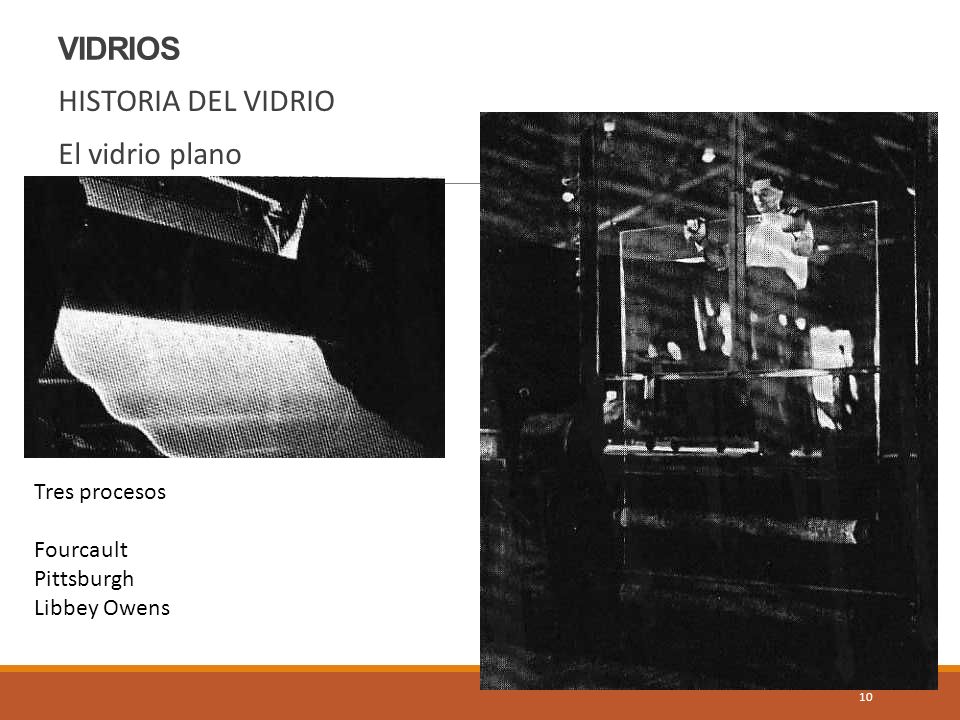

10 VIDRIOS HISTORIA DEL VIDRIO El vidrio plano 10 Tres procesos Fourcault Pittsburgh Libbey Owens

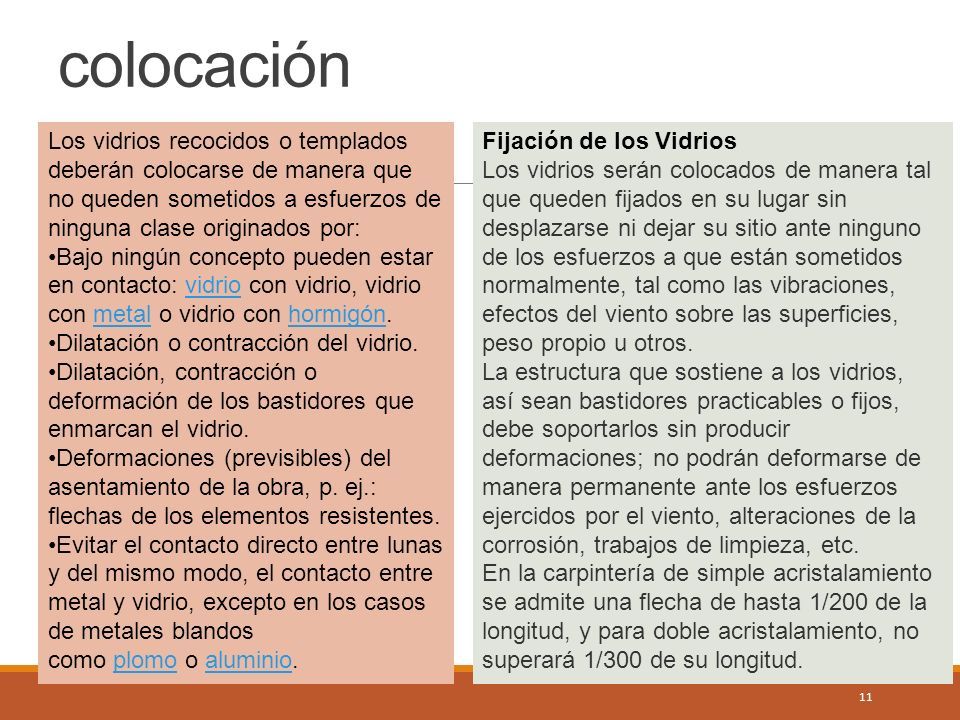

11 colocación 11 Los vidrios recocidos o templados deberán colocarse de manera que no queden sometidos a esfuerzos de ninguna clase originados por: Bajo ningún concepto pueden estar en contacto: vidrio con vidrio, vidrio con metal o vidrio con hormigón.vidriometalhormigón Dilatación o contracción del vidrio. Dilatación, contracción o deformación de los bastidores que enmarcan el vidrio. Deformaciones (previsibles) del asentamiento de la obra, p. ej.: flechas de los elementos resistentes. Evitar el contacto directo entre lunas y del mismo modo, el contacto entre metal y vidrio, excepto en los casos de metales blandos como plomo o aluminio.plomoaluminio Fijación de los Vidrios Los vidrios serán colocados de manera tal que queden fijados en su lugar sin desplazarse ni dejar su sitio ante ninguno de los esfuerzos a que están sometidos normalmente, tal como las vibraciones, efectos del viento sobre las superficies, peso propio u otros. La estructura que sostiene a los vidrios, así sean bastidores practicables o fijos, debe soportarlos sin producir deformaciones; no podrán deformarse de manera permanente ante los esfuerzos ejercidos por el viento, alteraciones de la corrosión, trabajos de limpieza, etc. En la carpintería de simple acristalamiento se admite una flecha de hasta 1/200 de la longitud, y para doble acristalamiento, no superará 1/300 de su longitud.

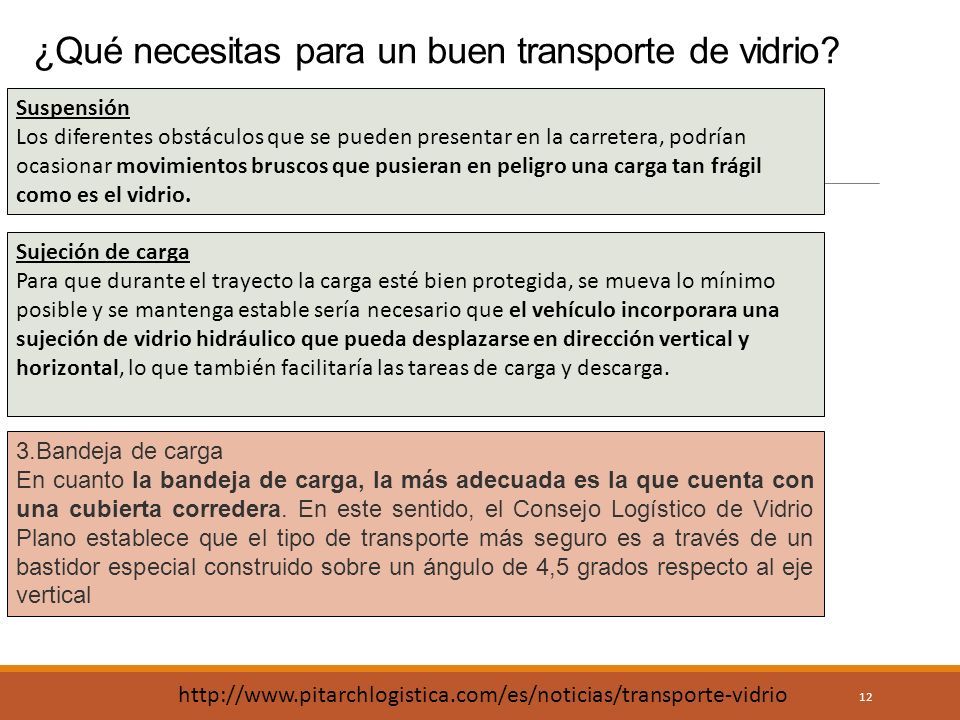

12 ¿Qué necesitas para un buen transporte de vidrio? 12 Suspensión Los diferentes obstáculos que se pueden presentar en la carretera, podrían ocasionar movimientos bruscos que pusieran en peligro una carga tan frágil como es el vidrio. Sujeción de carga Para que durante el trayecto la carga esté bien protegida, se mueva lo mínimo posible y se mantenga estable sería necesario que el vehículo incorporara una sujeción de vidrio hidráulico que pueda desplazarse en dirección vertical y horizontal, lo que también facilitaría las tareas de carga y descarga. 3.Bandeja de carga En cuanto la bandeja de carga, la más adecuada es la que cuenta con una cubierta corredera. En este sentido, el Consejo Logístico de Vidrio Plano establece que el tipo de transporte más seguro es a través de un bastidor especial construido sobre un ángulo de 4,5 grados respecto al eje vertical http://www.pitarchlogistica.com/es/noticias/transporte-vidrio

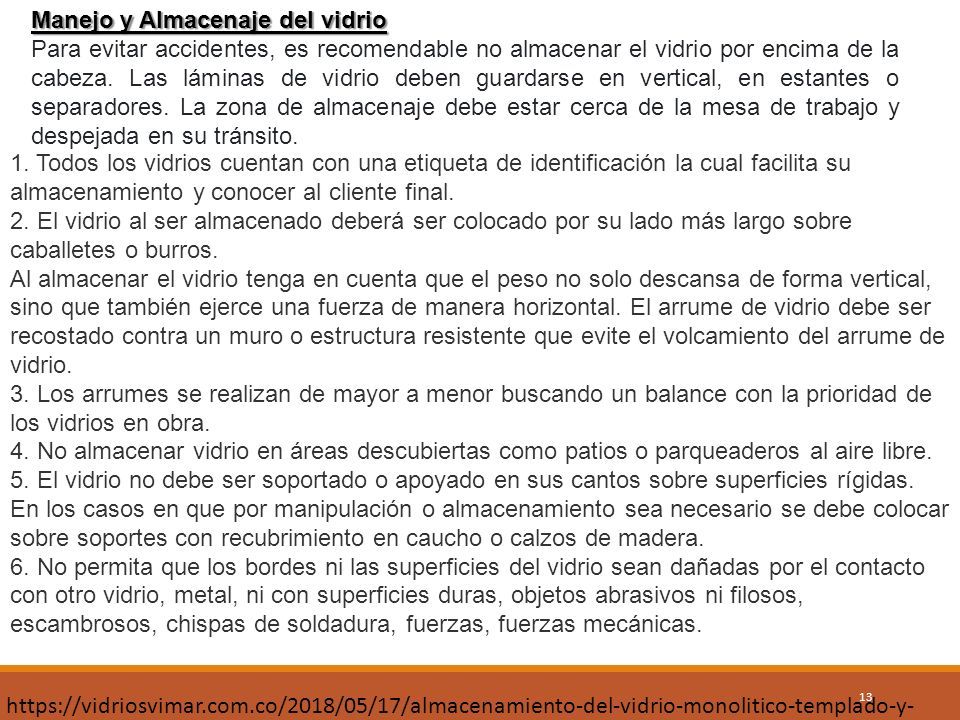

13 13 Manejo y Almacenaje del vidrio Para evitar accidentes, es recomendable no almacenar el vidrio por encima de la cabeza. Las láminas de vidrio deben guardarse en vertical, en estantes o separadores. La zona de almacenaje debe estar cerca de la mesa de trabajo y despejada en su tránsito. https://vidriosvimar.com.co/2018/05/17/almacenamiento-del-vidrio-monolitico-templado-y- o-laminado/ 1. Todos los vidrios cuentan con una etiqueta de identificación la cual facilita su almacenamiento y conocer al cliente final. 2. El vidrio al ser almacenado deberá ser colocado por su lado más largo sobre caballetes o burros. Al almacenar el vidrio tenga en cuenta que el peso no solo descansa de forma vertical, sino que también ejerce una fuerza de manera horizontal. El arrume de vidrio debe ser recostado contra un muro o estructura resistente que evite el volcamiento del arrume de vidrio. 3. Los arrumes se realizan de mayor a menor buscando un balance con la prioridad de los vidrios en obra. 4. No almacenar vidrio en áreas descubiertas como patios o parqueaderos al aire libre. 5. El vidrio no debe ser soportado o apoyado en sus cantos sobre superficies rígidas. En los casos en que por manipulación o almacenamiento sea necesario se debe colocar sobre soportes con recubrimiento en caucho o calzos de madera. 6. No permita que los bordes ni las superficies del vidrio sean dañadas por el contacto con otro vidrio, metal, ni con superficies duras, objetos abrasivos ni filosos, escambrosos, chispas de soldadura, fuerzas, fuerzas mecánicas.

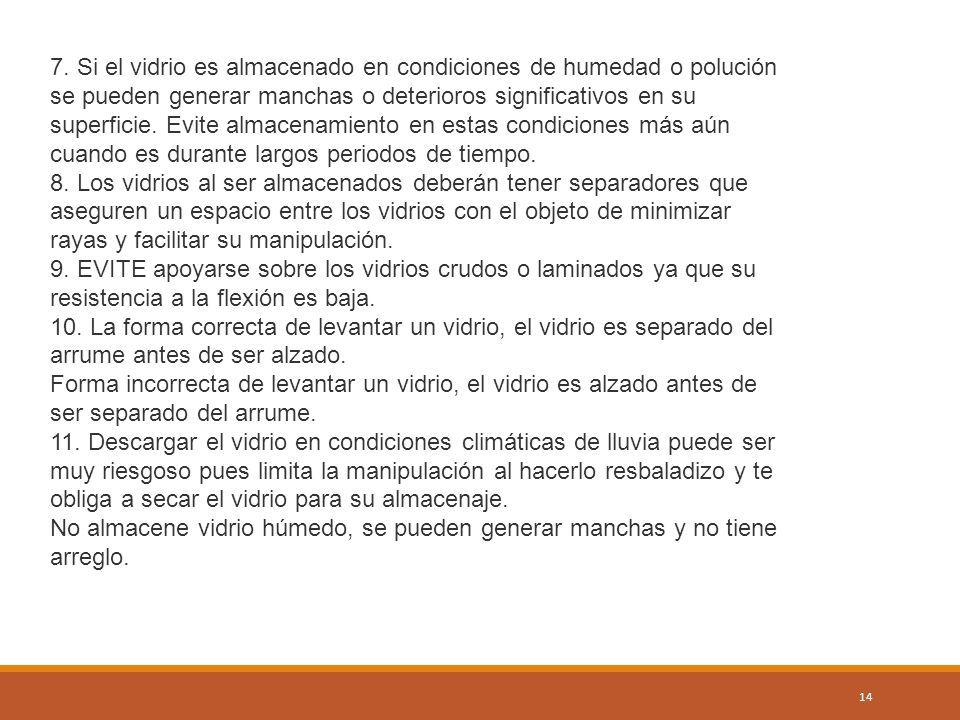

14 14 7. Si el vidrio es almacenado en condiciones de humedad o polución se pueden generar manchas o deterioros significativos en su superficie. Evite almacenamiento en estas condiciones más aún cuando es durante largos periodos de tiempo. 8. Los vidrios al ser almacenados deberán tener separadores que aseguren un espacio entre los vidrios con el objeto de minimizar rayas y facilitar su manipulación. 9. EVITE apoyarse sobre los vidrios crudos o laminados ya que su resistencia a la flexión es baja. 10. La forma correcta de levantar un vidrio, el vidrio es separado del arrume antes de ser alzado. Forma incorrecta de levantar un vidrio, el vidrio es alzado antes de ser separado del arrume. 11. Descargar el vidrio en condiciones climáticas de lluvia puede ser muy riesgoso pues limita la manipulación al hacerlo resbaladizo y te obliga a secar el vidrio para su almacenaje. No almacene vidrio húmedo, se pueden generar manchas y no tiene arreglo.
