1 ¡La universidad para todos! ¡La Universidad para todos! Escuela Profesional Tema: TECNOLOGIA DE LA BIOMASA Docente: Ing. ELIANA MULLISACA CONTRERAS Periodo académico: 2019-I Semestre:VII INGENIERÍA AMBIENTAL

2 ¡La universidad para todos! La BIOMASA 31/07/2019

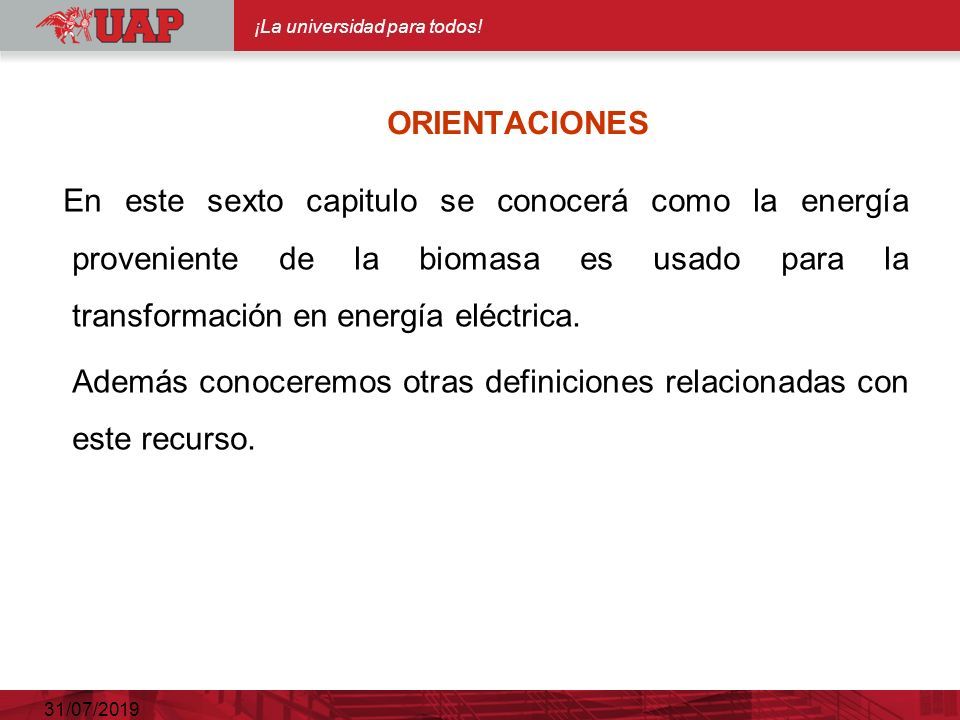

3 ¡La universidad para todos! ORIENTACIONES En este sexto capitulo se conocerá como la energía proveniente de la biomasa es usado para la transformación en energía eléctrica. Además conoceremos otras definiciones relacionadas con este recurso. 31/07/2019

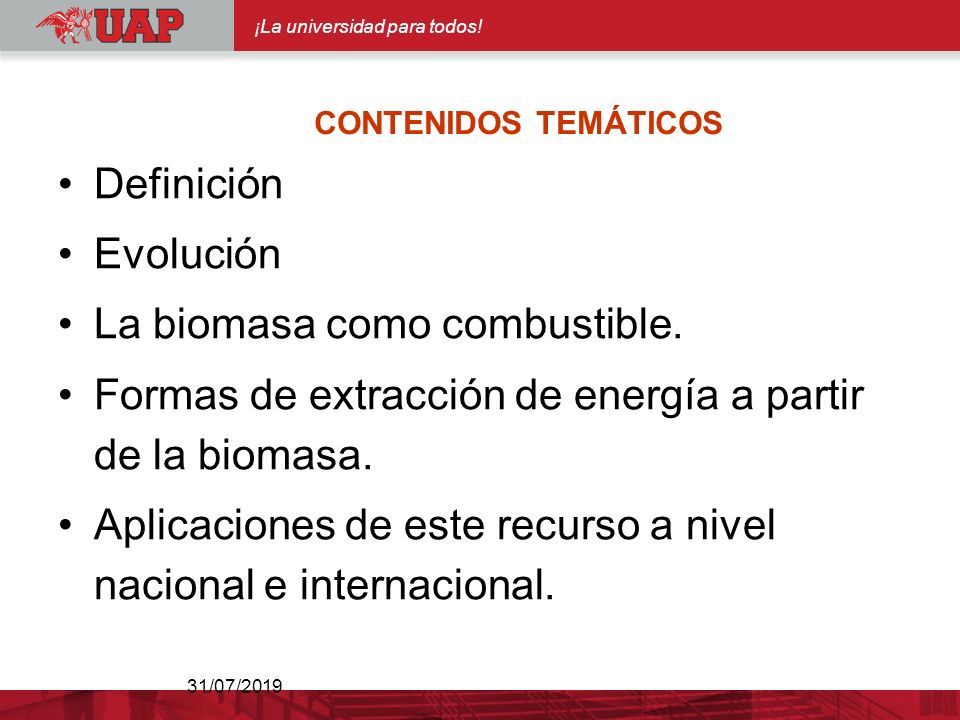

4 ¡La universidad para todos! CONTENIDOS TEMÁTICOS 31/07/2019 Definición Evolución La biomasa como combustible. Formas de extracción de energía a partir de la biomasa. Aplicaciones de este recurso a nivel nacional e internacional.

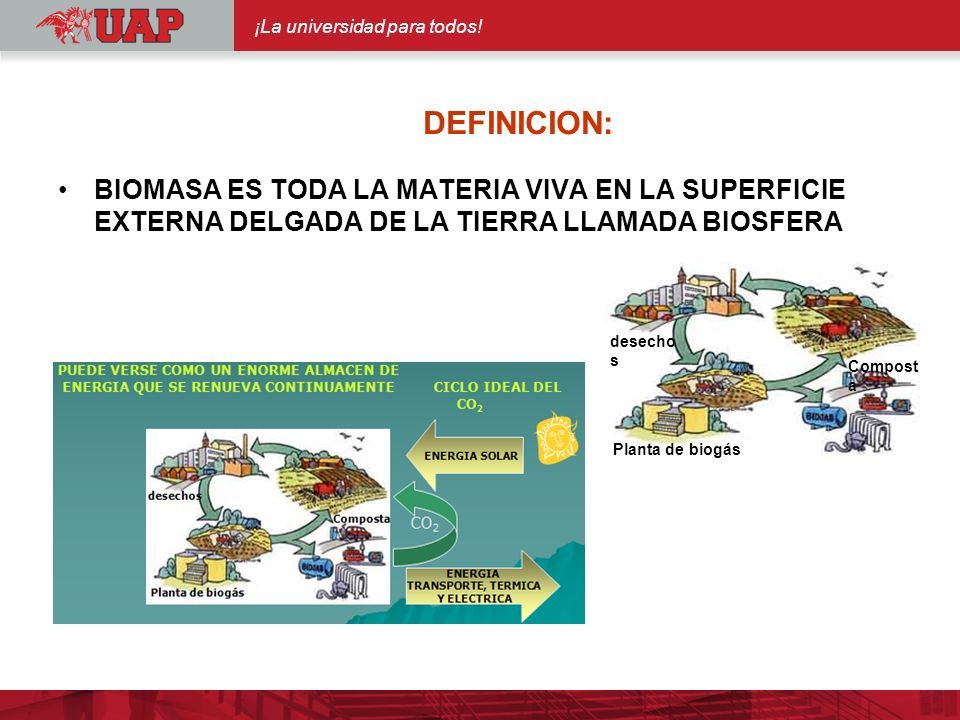

5 ¡La universidad para todos! BIOMASA ES TODA LA MATERIA VIVA EN LA SUPERFICIE EXTERNA DELGADA DE LA TIERRA LLAMADA BIOSFERA DEFINICION: desecho s Planta de biogás Compost a

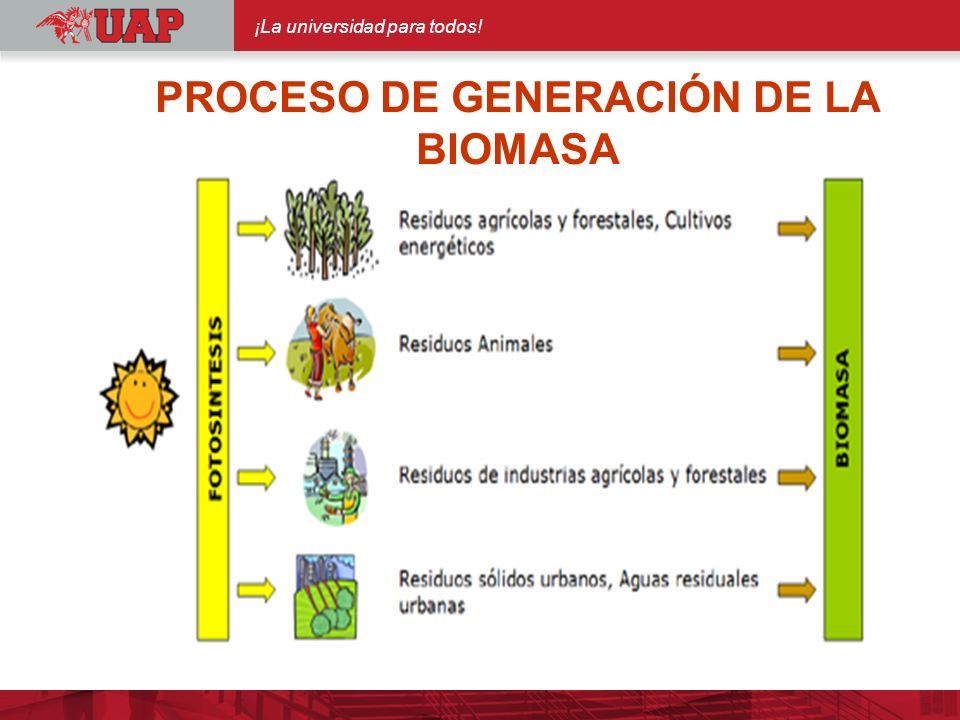

6 ¡La universidad para todos! PROCESO DE GENERACIÓN DE LA BIOMASA

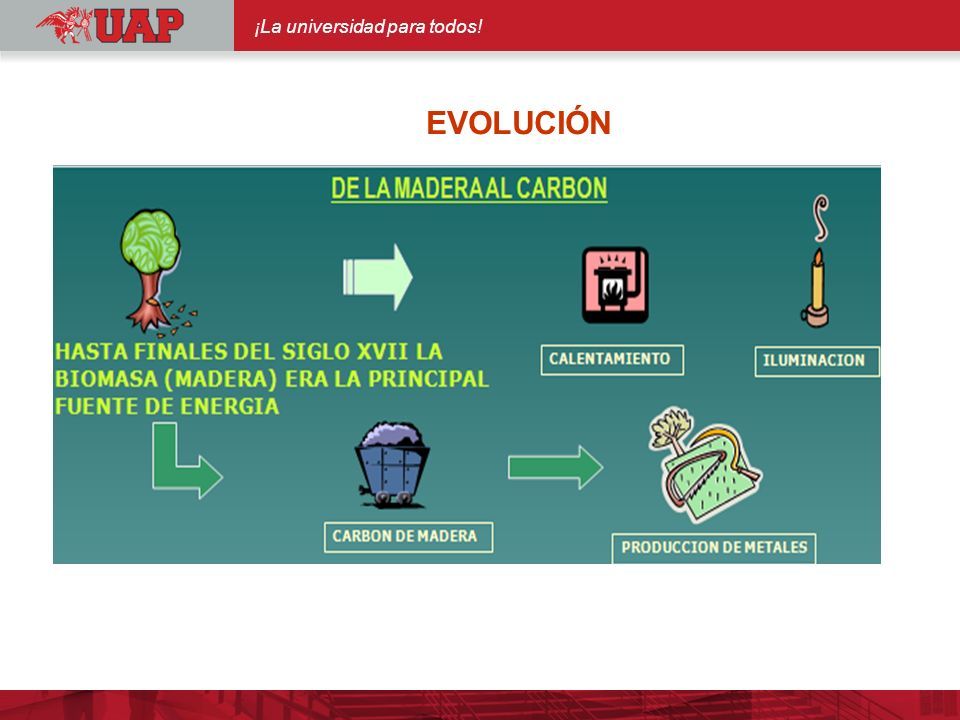

7 ¡La universidad para todos! EVOLUCIÓN

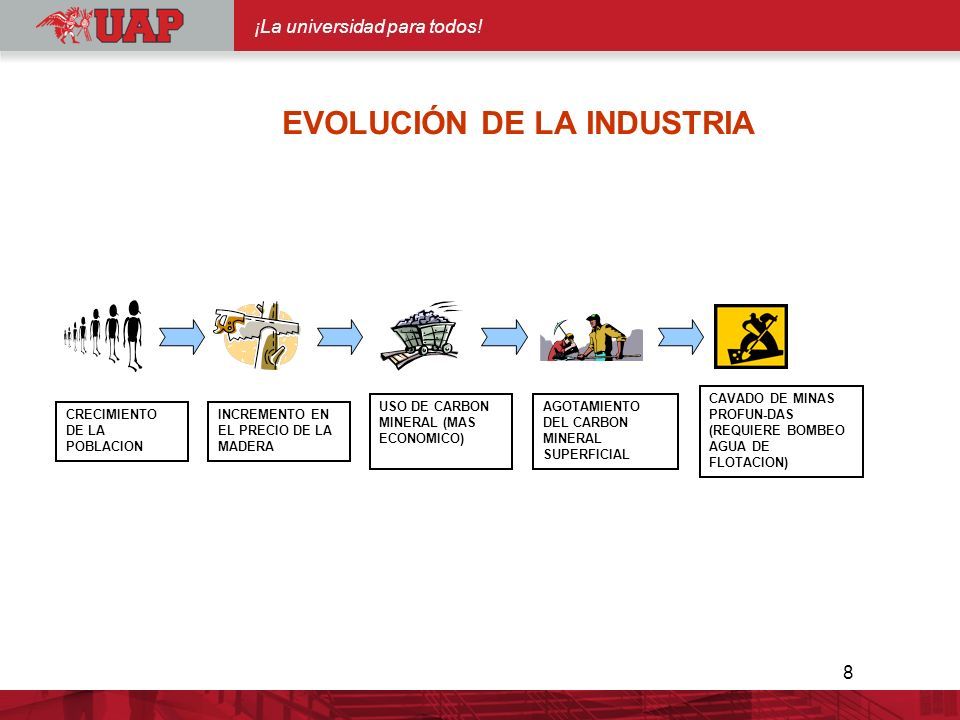

8 ¡La universidad para todos! EVOLUCIÓN DE LA INDUSTRIA 8 CRECIMIENTO DE LA POBLACION INCREMENTO EN EL PRECIO DE LA MADERA USO DE CARBON MINERAL (MAS ECONOMICO) AGOTAMIENTO DEL CARBON MINERAL SUPERFICIAL CAVADO DE MINAS PROFUN-DAS (REQUIERE BOMBEO AGUA DE FLOTACION)

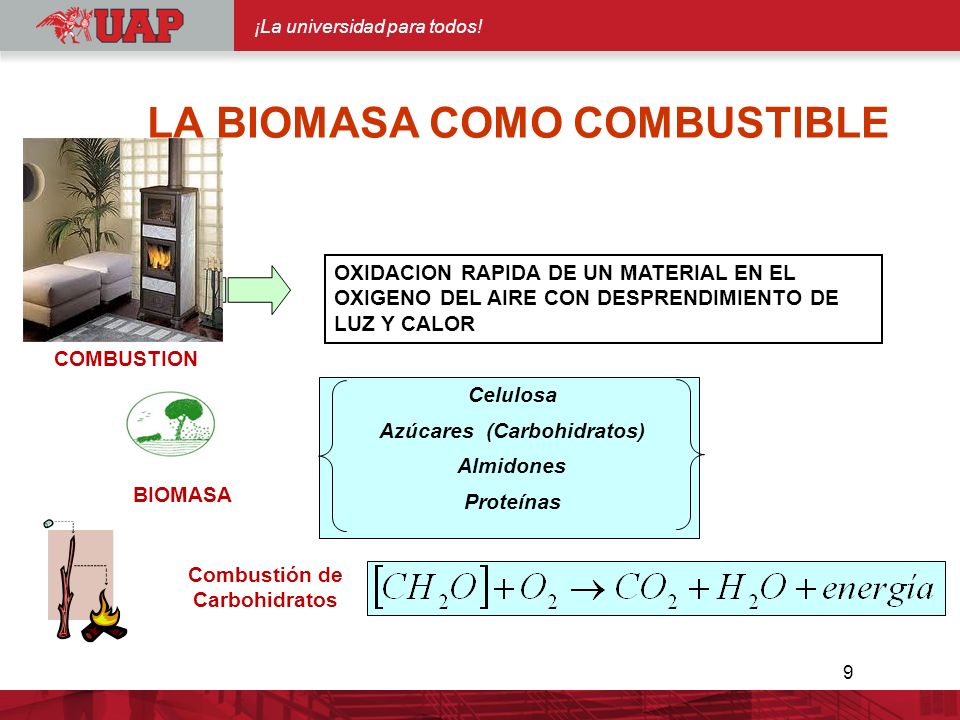

9 ¡La universidad para todos! LA BIOMASA COMO COMBUSTIBLE 9 OXIDACION RAPIDA DE UN MATERIAL EN EL OXIGENO DEL AIRE CON DESPRENDIMIENTO DE LUZ Y CALOR COMBUSTION BIOMASA Celulosa Azúcares (Carbohidratos) Almidones Proteínas Combustión de Carbohidratos

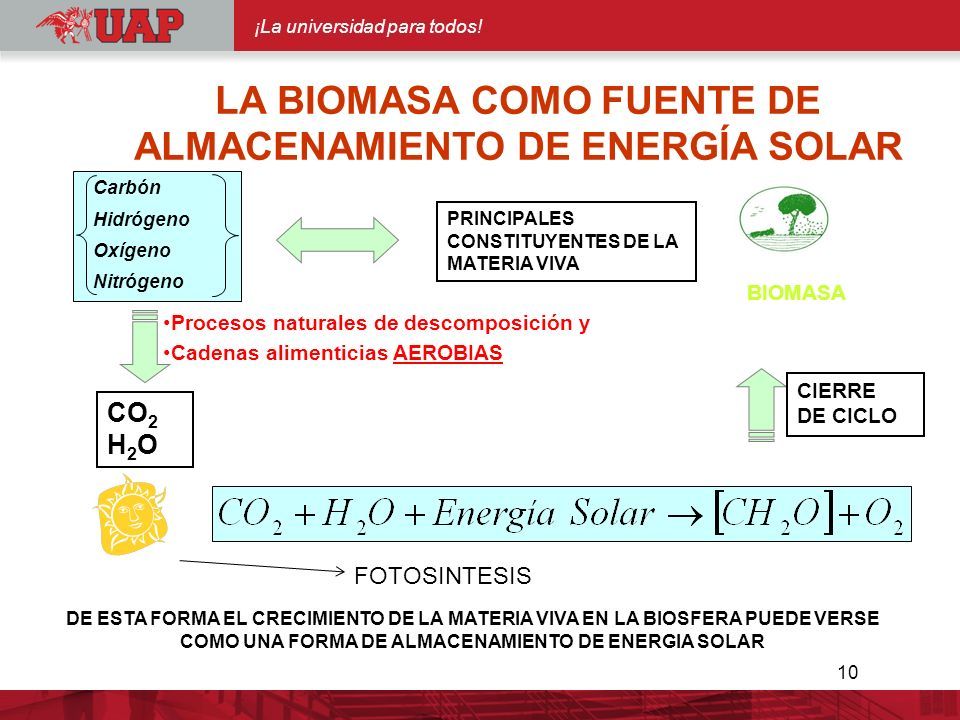

10 ¡La universidad para todos! LA BIOMASA COMO FUENTE DE ALMACENAMIENTO DE ENERGÍA SOLAR 10 CO 2 H 2 O Procesos naturales de descomposición y Cadenas alimenticias AEROBIAS BIOMASA Carbón Hidrógeno Oxígeno Nitrógeno PRINCIPALES CONSTITUYENTES DE LA MATERIA VIVA DE ESTA FORMA EL CRECIMIENTO DE LA MATERIA VIVA EN LA BIOSFERA PUEDE VERSE COMO UNA FORMA DE ALMACENAMIENTO DE ENERGIA SOLAR CIERRE DE CICLO FOTOSINTESIS

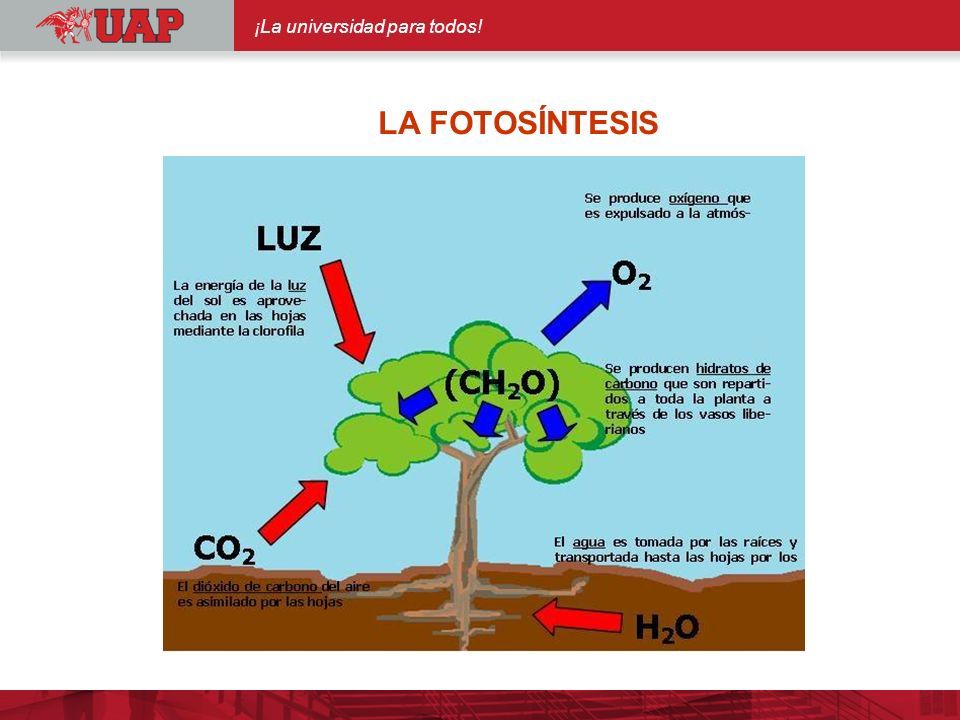

11 ¡La universidad para todos! LA FOTOSÍNTESIS

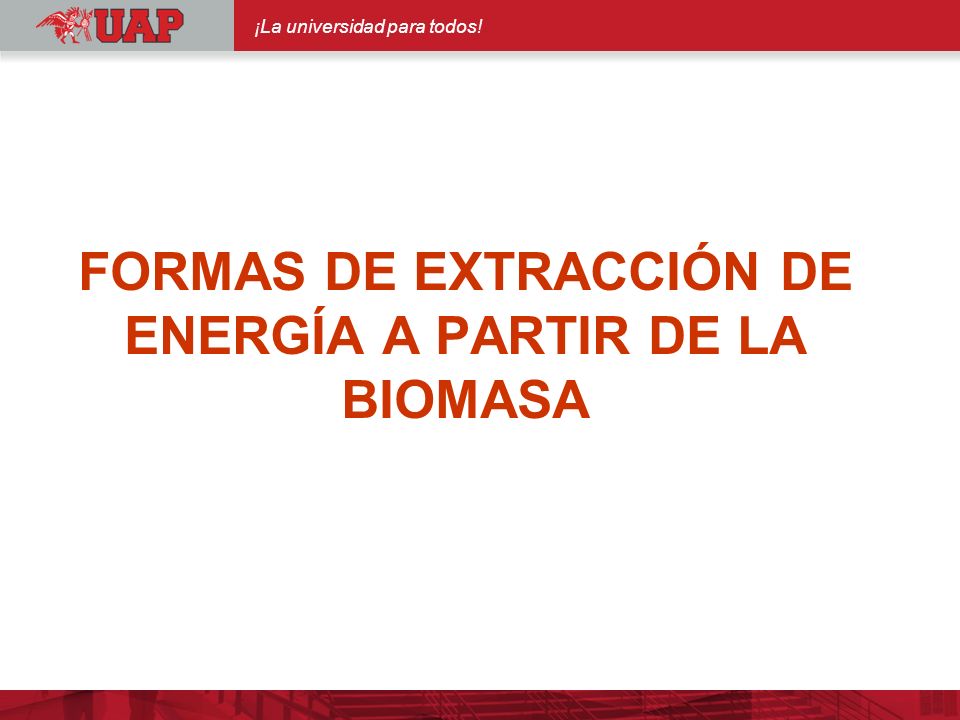

12 ¡La universidad para todos! FORMAS DE EXTRACCIÓN DE ENERGÍA A PARTIR DE LA BIOMASA

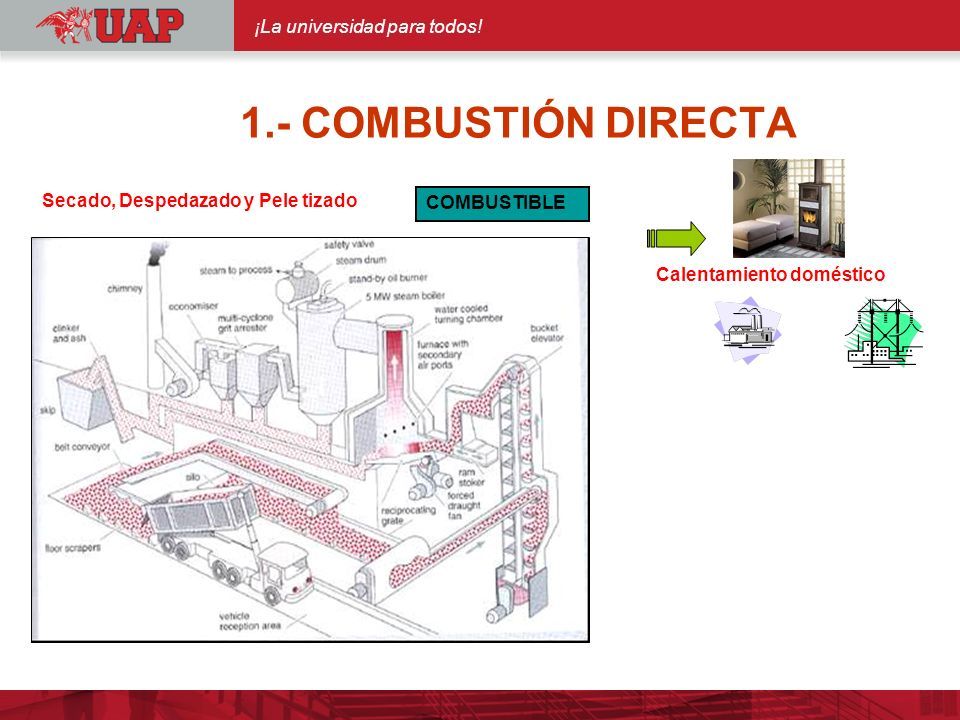

13 ¡La universidad para todos! Secado, Despedazado y Pele tizado COMBUSTIBLE Calentamiento doméstico 1.- COMBUSTIÓN DIRECTA

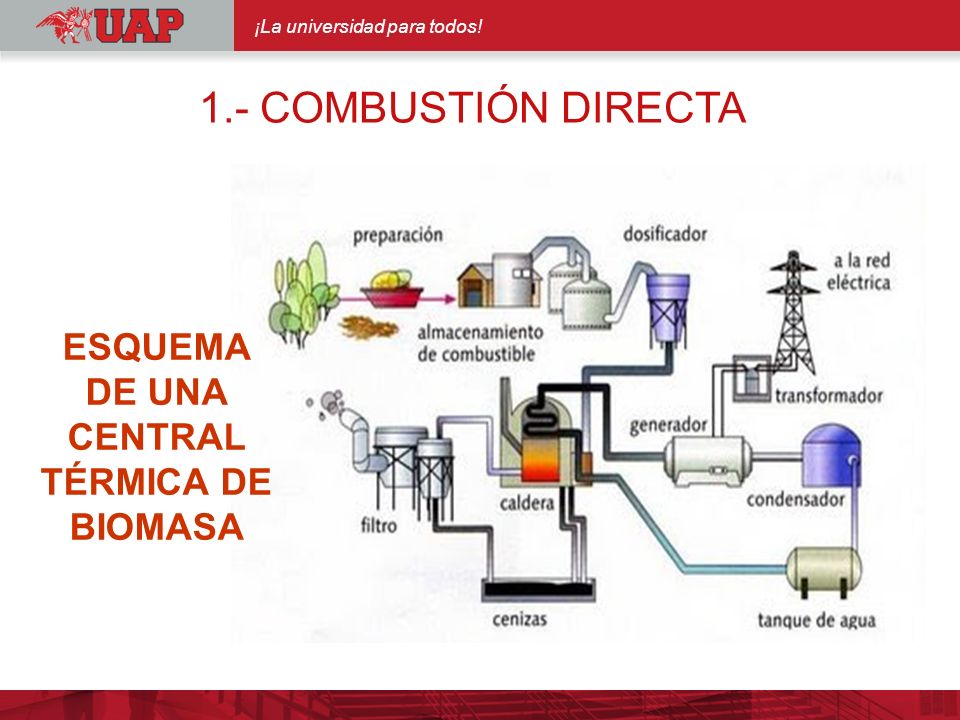

14 ¡La universidad para todos! ESQUEMA DE UNA CENTRAL TÉRMICA DE BIOMASA 1.- COMBUSTIÓN DIRECTA

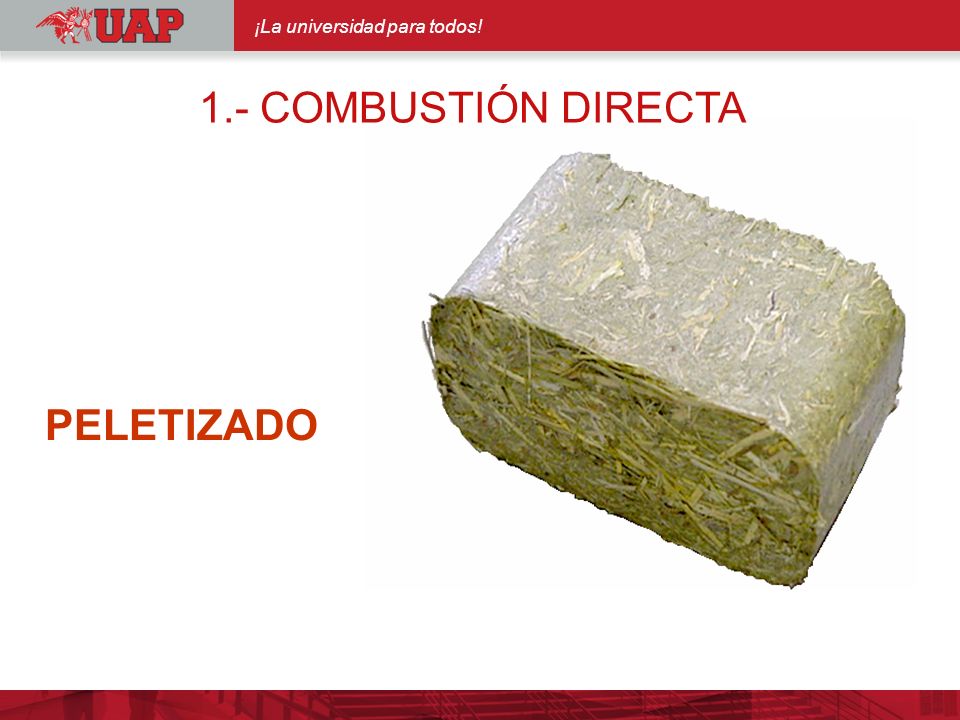

15 ¡La universidad para todos! PELETIZADO 1.- COMBUSTIÓN DIRECTA

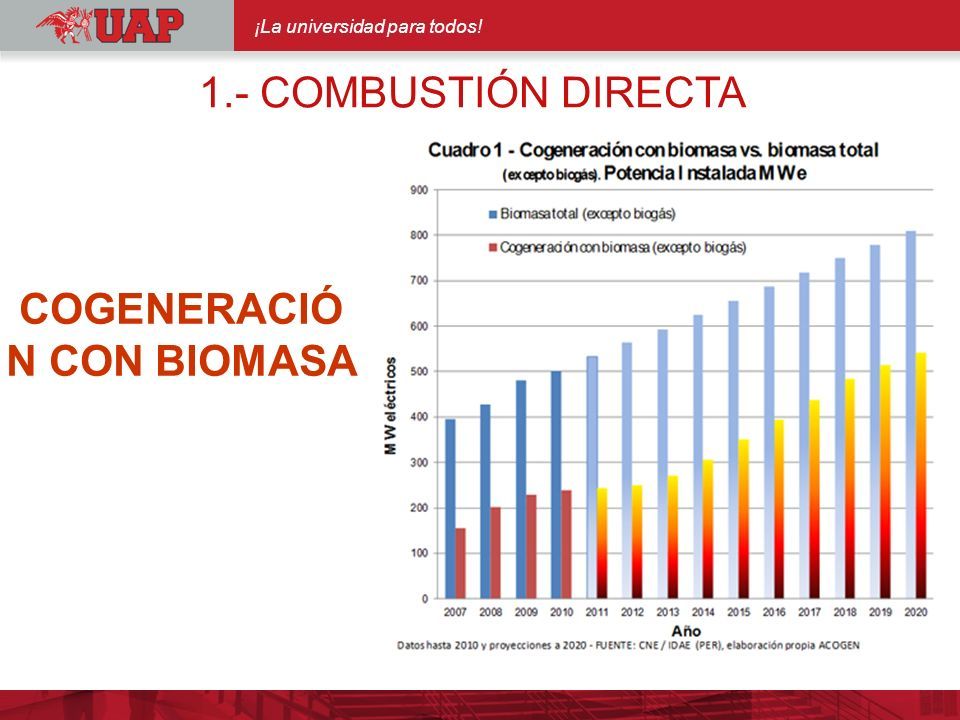

16 ¡La universidad para todos! COGENERACIÓ N CON BIOMASA 1.- COMBUSTIÓN DIRECTA

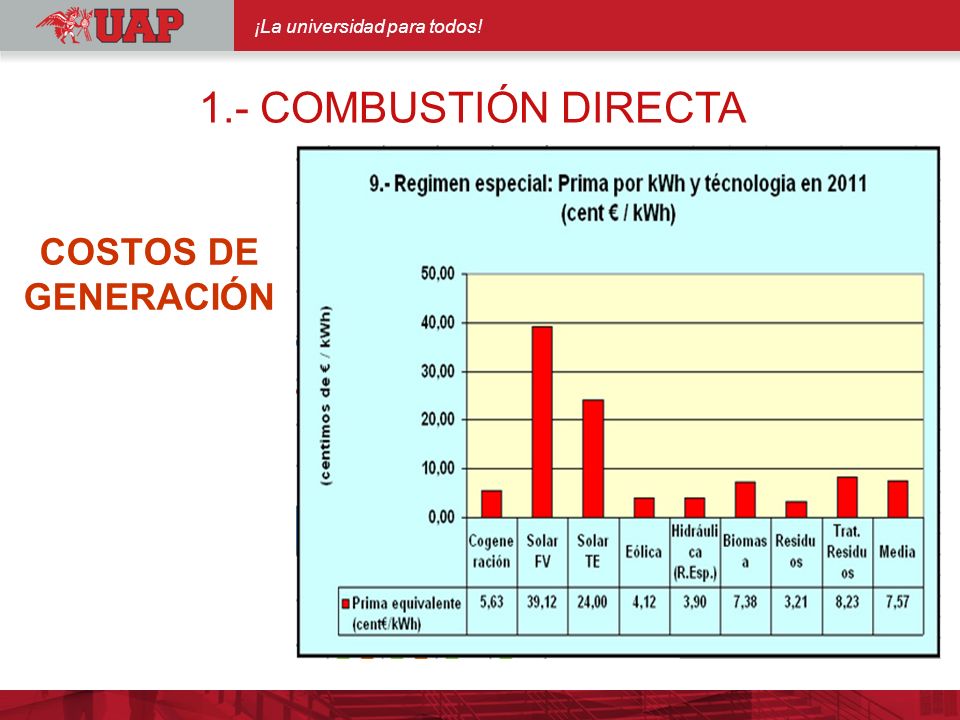

17 ¡La universidad para todos! COSTOS DE GENERACIÓN 1.- COMBUSTIÓN DIRECTA

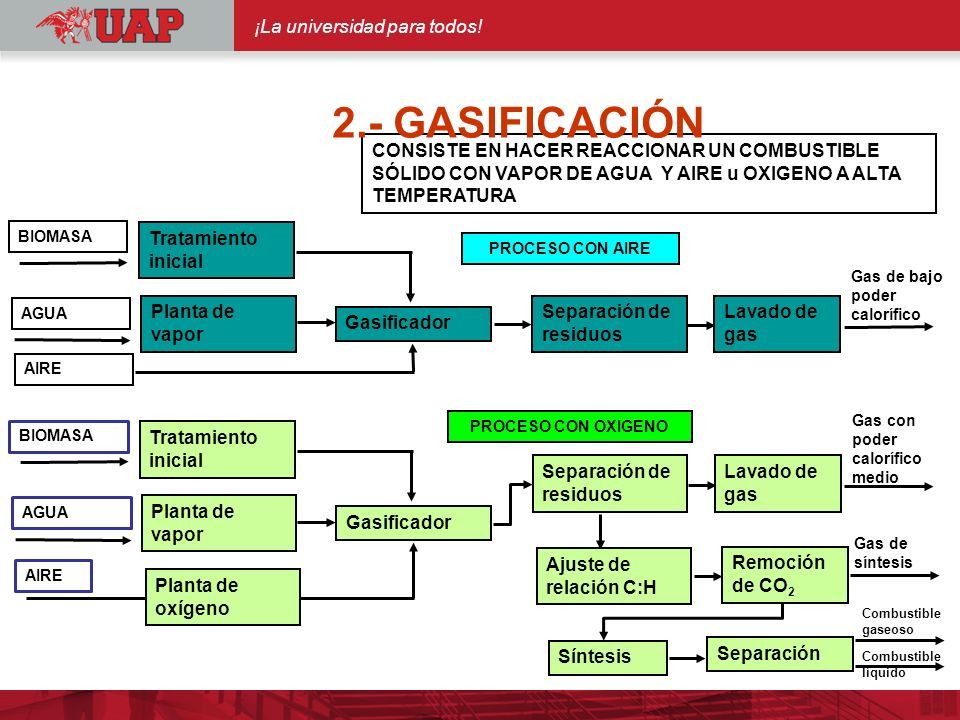

18 ¡La universidad para todos! CONSISTE EN HACER REACCIONAR UN COMBUSTIBLE SÓLIDO CON VAPOR DE AGUA Y AIRE u OXIGENO A ALTA TEMPERATURA Tratamiento inicial Planta de vapor Gasificador Separación de residuos Lavado de gas BIOMASA AGUA AIRE Gas de bajo poder calorífico PROCESO CON AIRE Tratamiento inicial Planta de vapor Gasificador Separación de residuos Lavado de gas BIOMASA AGUA AIRE Gas con poder calorífico medio PROCESO CON OXIGENO Planta de oxígeno Ajuste de relación C:H Síntesis Remoción de CO 2 Separación Gas de síntesis Combustible gaseoso Combustible líquido 2.- GASIFICACIÓN

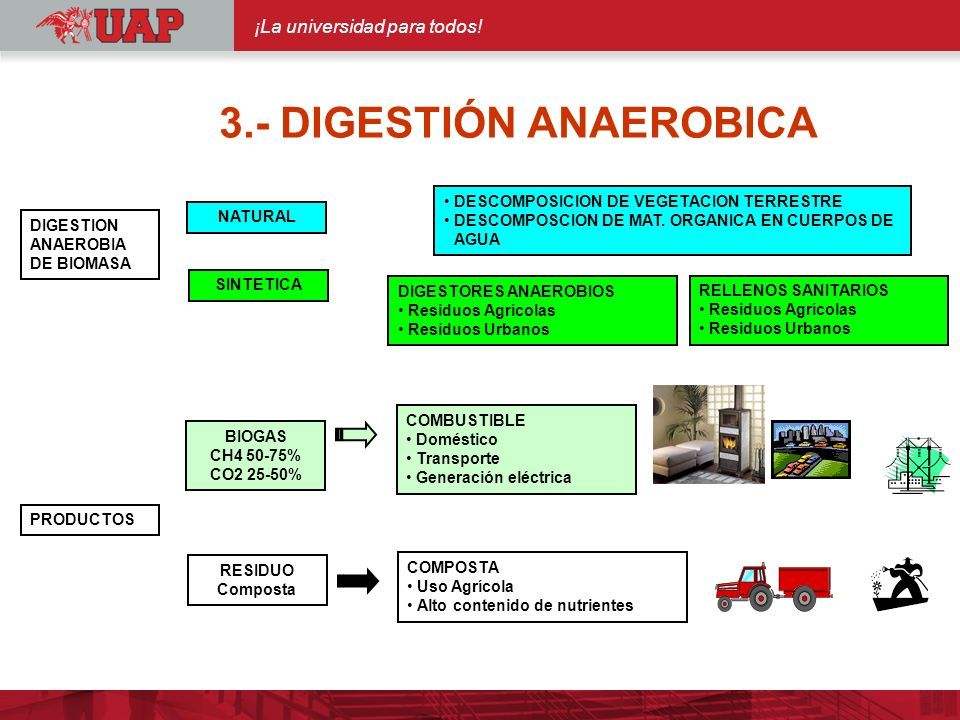

19 ¡La universidad para todos! DIGESTION ANAEROBIA DE BIOMASA NATURAL SINTETICA DESCOMPOSICION DE VEGETACION TERRESTRE DESCOMPOSCION DE MAT. ORGANICA EN CUERPOS DE AGUA DIGESTORES ANAEROBIOS Residuos Agrícolas Residuos Urbanos RELLENOS SANITARIOS Residuos Agrícolas Residuos Urbanos PRODUCTOS BIOGAS CH4 50-75% CO2 25-50% RESIDUO Composta COMBUSTIBLE Doméstico Transporte Generación eléctrica COMPOSTA Uso Agrícola Alto contenido de nutrientes 3.- DIGESTIÓN ANAEROBICA

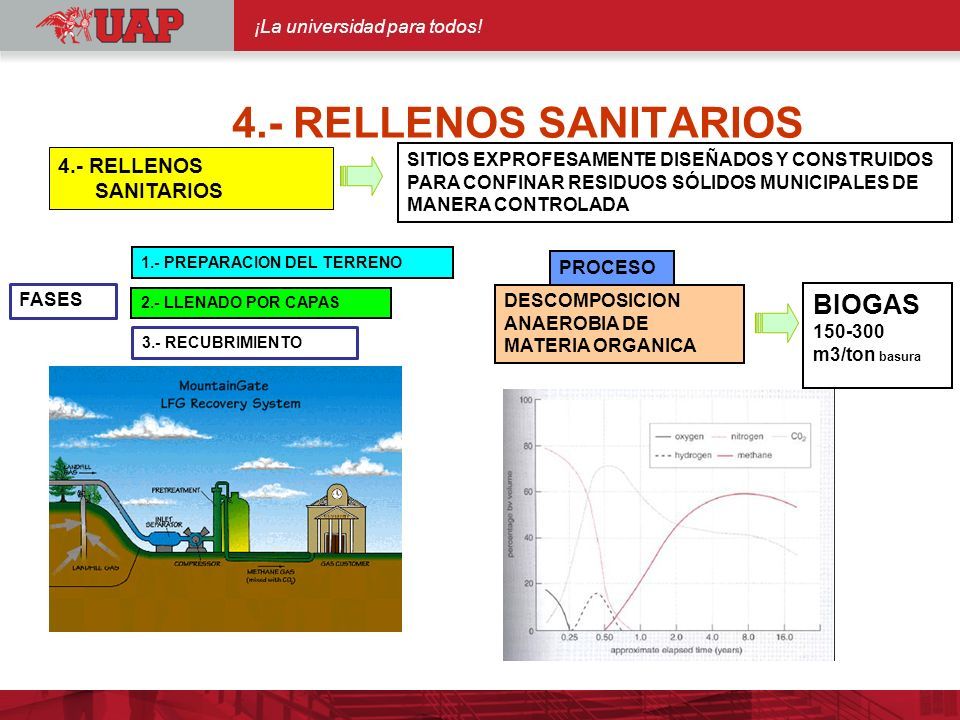

20 ¡La universidad para todos! 4.- RELLENOS SANITARIOS SITIOS EXPROFESAMENTE DISEÑADOS Y CONSTRUIDOS PARA CONFINAR RESIDUOS SÓLIDOS MUNICIPALES DE MANERA CONTROLADA FASES 1.- PREPARACION DEL TERRENO 2.- LLENADO POR CAPAS 3.- RECUBRIMIENTO DESCOMPOSICION ANAEROBIA DE MATERIA ORGANICA PROCESO BIOGAS 150-300 m3/ton basura

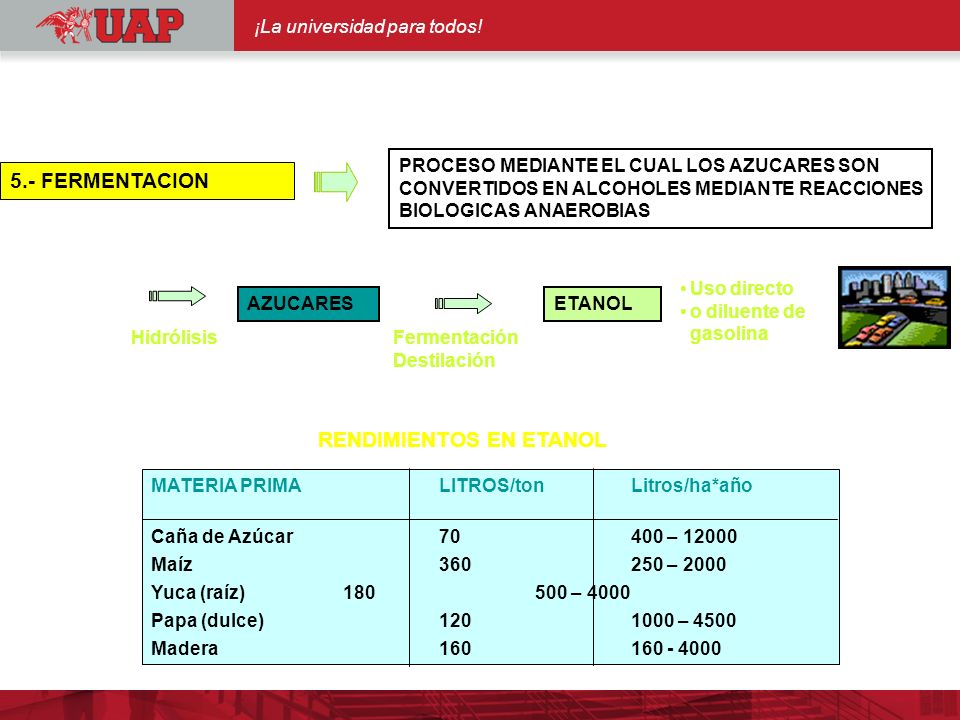

21 ¡La universidad para todos! 5.- FERMENTACION PROCESO MEDIANTE EL CUAL LOS AZUCARES SON CONVERTIDOS EN ALCOHOLES MEDIANTE REACCIONES BIOLOGICAS ANAEROBIAS Hidrólisis AZUCARES Fermentación Destilación ETANOL Uso directo o diluente de gasolina MATERIA PRIMALITROS/tonLitros/ha*año Caña de Azúcar70400 – 12000 Maíz360250 – 2000 Yuca (raíz)180500 – 4000 Papa (dulce)1201000 – 4500 Madera160160 - 4000 RENDIMIENTOS EN ETANOL

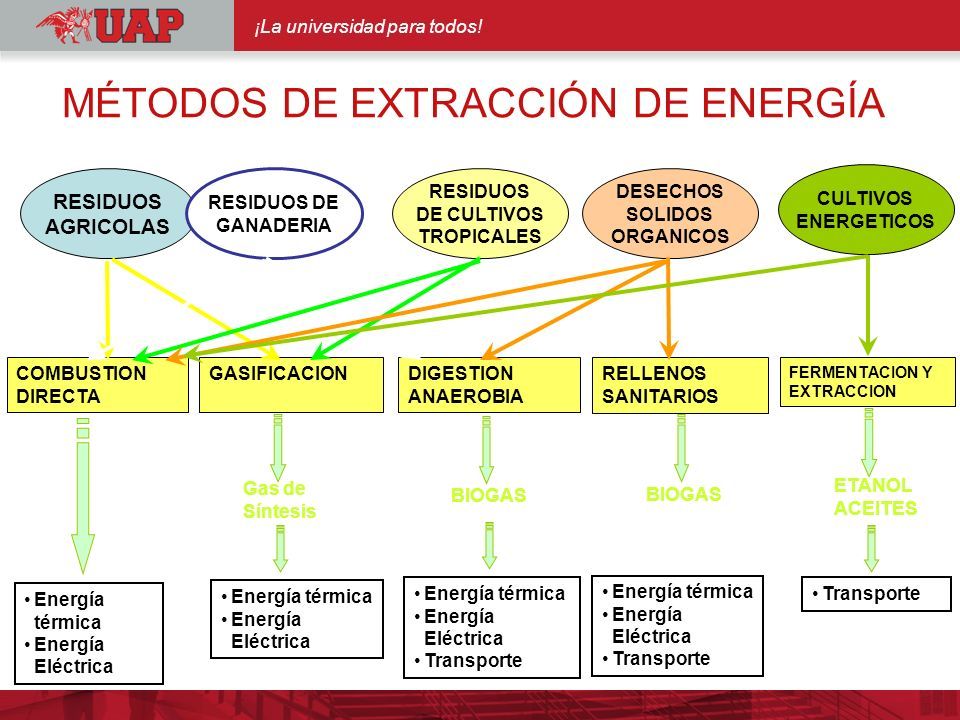

22 ¡La universidad para todos! COMBUSTION DIRECTA GASIFICACIONDIGESTION ANAEROBIA RELLENOS SANITARIOS FERMENTACION Y EXTRACCION RESIDUOS AGRICOLAS RESIDUOS DE GANADERIA RESIDUOS DE CULTIVOS TROPICALES DESECHOS SOLIDOS ORGANICOS CULTIVOS ENERGETICOS Energía térmica Energía Eléctrica Energía térmica Energía Eléctrica Gas de Síntesis Energía térmica Energía Eléctrica Transporte BIOGAS Energía térmica Energía Eléctrica Transporte BIOGAS Transporte ETANOL ACEITES MÉTODOS DE EXTRACCIÓN DE ENERGÍA

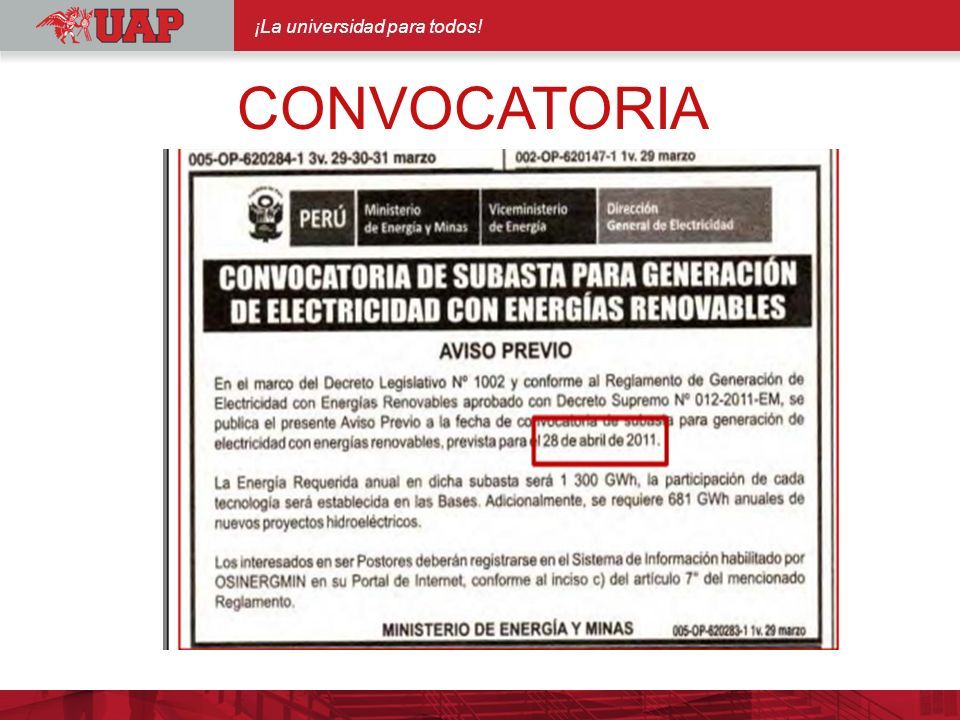

23 ¡La universidad para todos! CONVOCATORIA

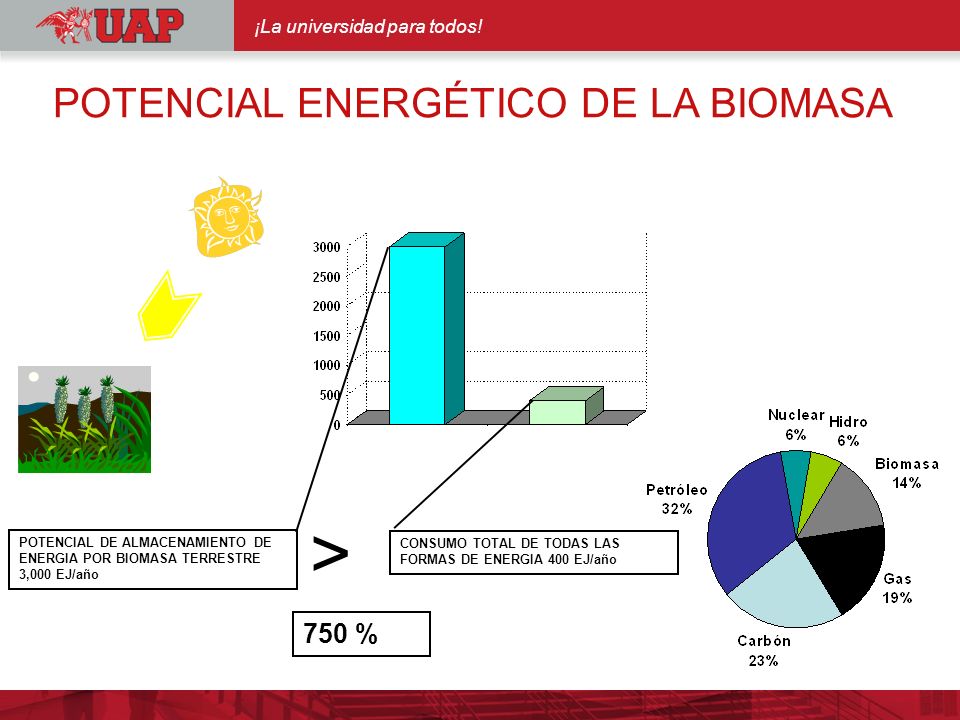

24 ¡La universidad para todos! POTENCIAL DE ALMACENAMIENTO DE ENERGIA POR BIOMASA TERRESTRE 3,000 EJ/año CONSUMO TOTAL DE TODAS LAS FORMAS DE ENERGIA 400 EJ/año 750 % > POTENCIAL ENERGÉTICO DE LA BIOMASA

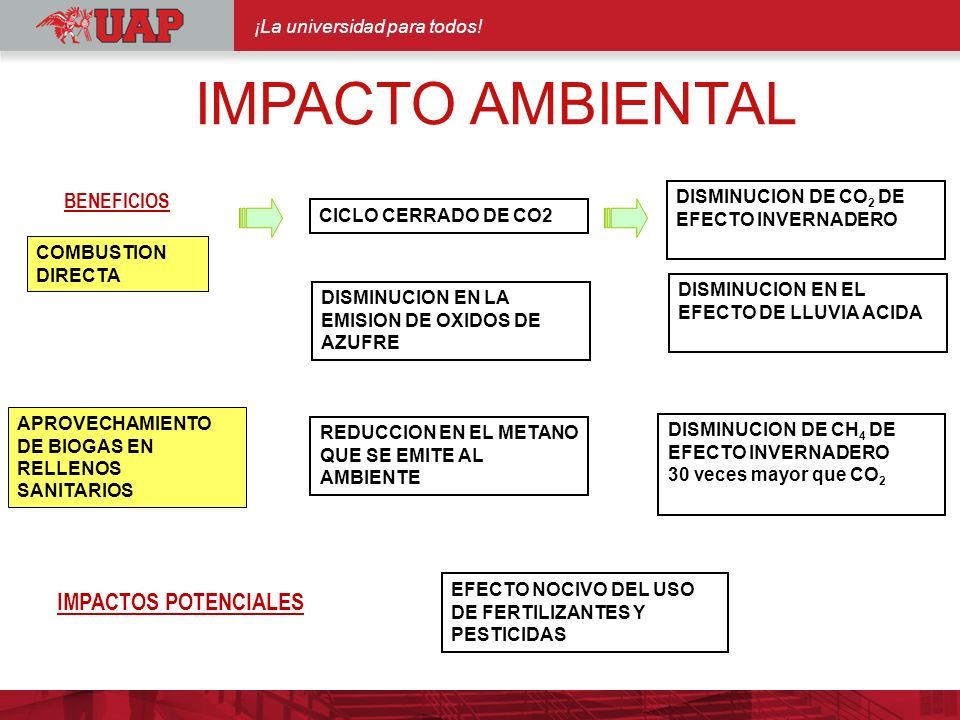

25 ¡La universidad para todos! COMBUSTION DIRECTA CICLO CERRADO DE CO2 BENEFICIOS DISMINUCION DE CO 2 DE EFECTO INVERNADERO DISMINUCION EN LA EMISION DE OXIDOS DE AZUFRE DISMINUCION EN EL EFECTO DE LLUVIA ACIDA APROVECHAMIENTO DE BIOGAS EN RELLENOS SANITARIOS REDUCCION EN EL METANO QUE SE EMITE AL AMBIENTE DISMINUCION DE CH 4 DE EFECTO INVERNADERO 30 veces mayor que CO 2 IMPACTOS POTENCIALES EFECTO NOCIVO DEL USO DE FERTILIZANTES Y PESTICIDAS IMPACTO AMBIENTAL

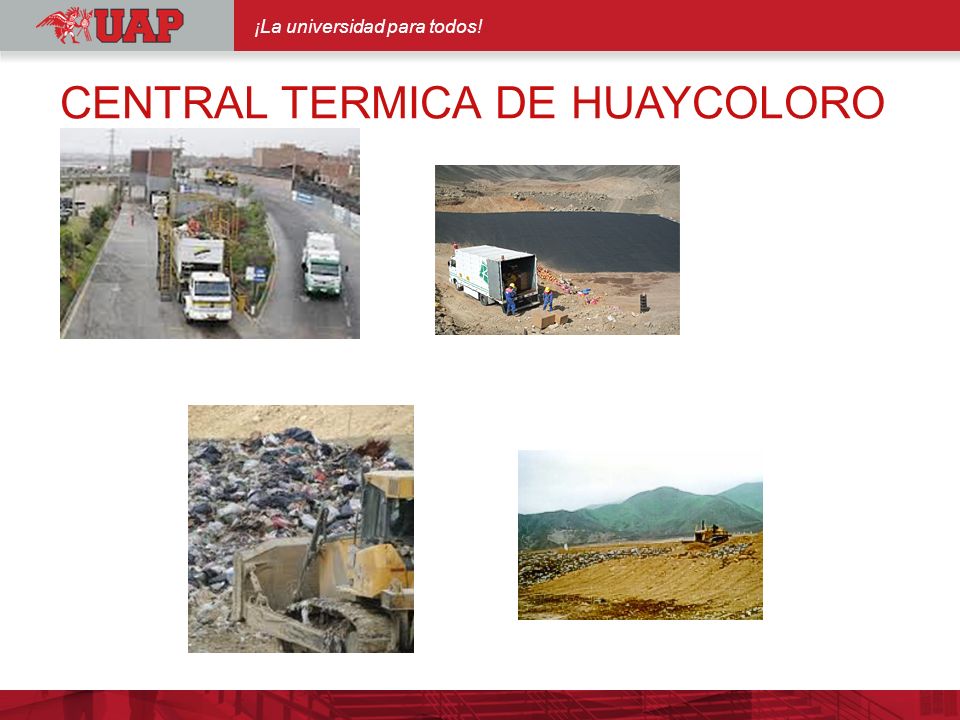

26 ¡La universidad para todos! CENTRAL TERMICA DE HUAYCOLORO

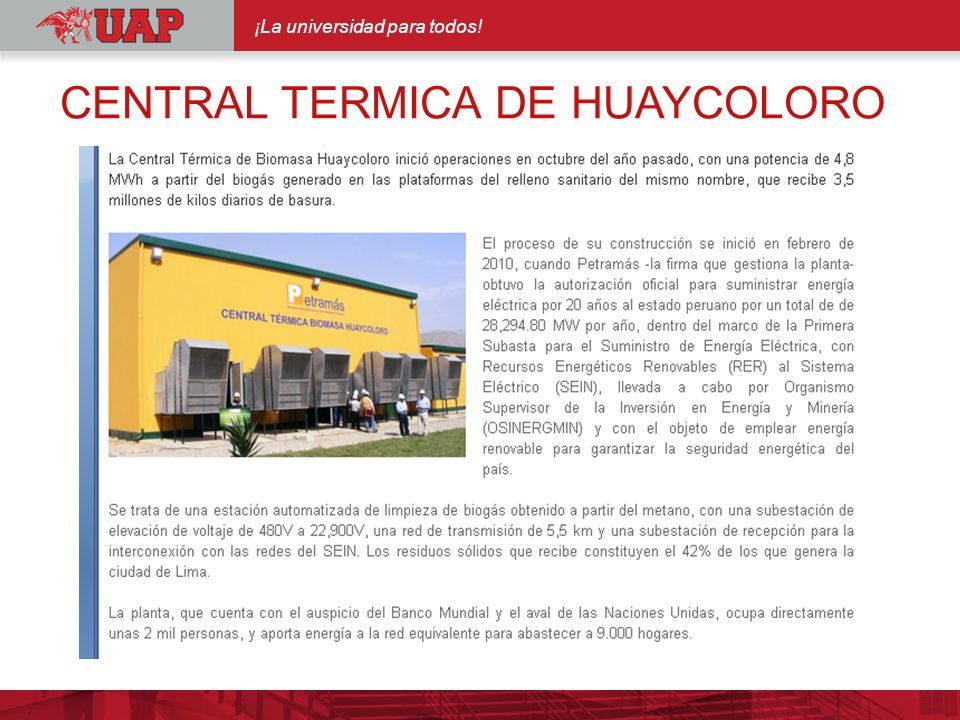

27 ¡La universidad para todos! CENTRAL TERMICA DE HUAYCOLORO

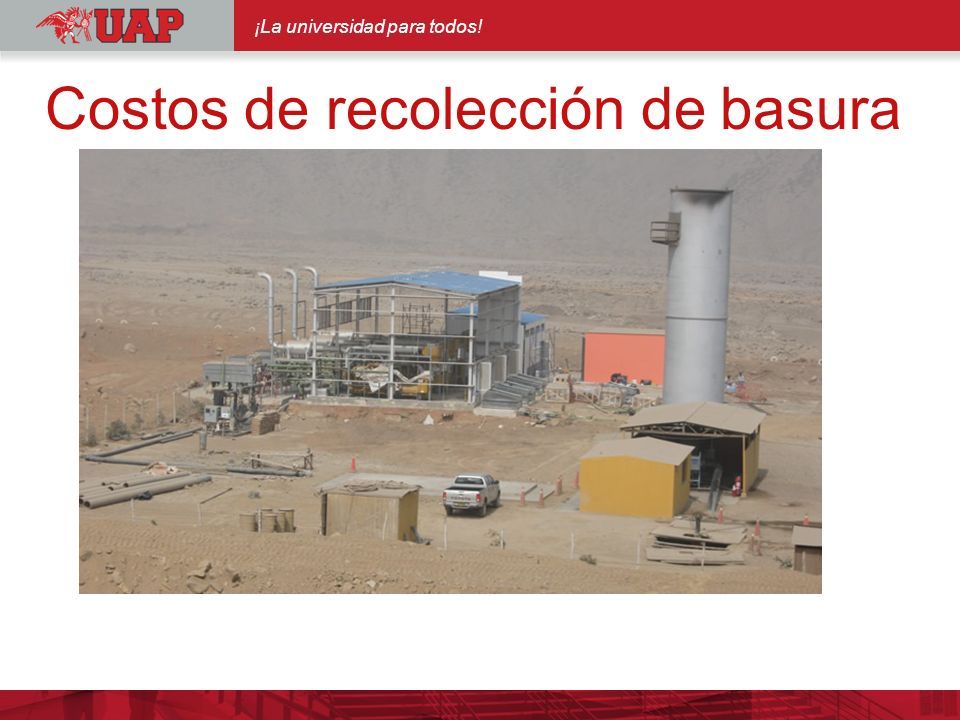

28 ¡La universidad para todos! Costos de recolección de basura

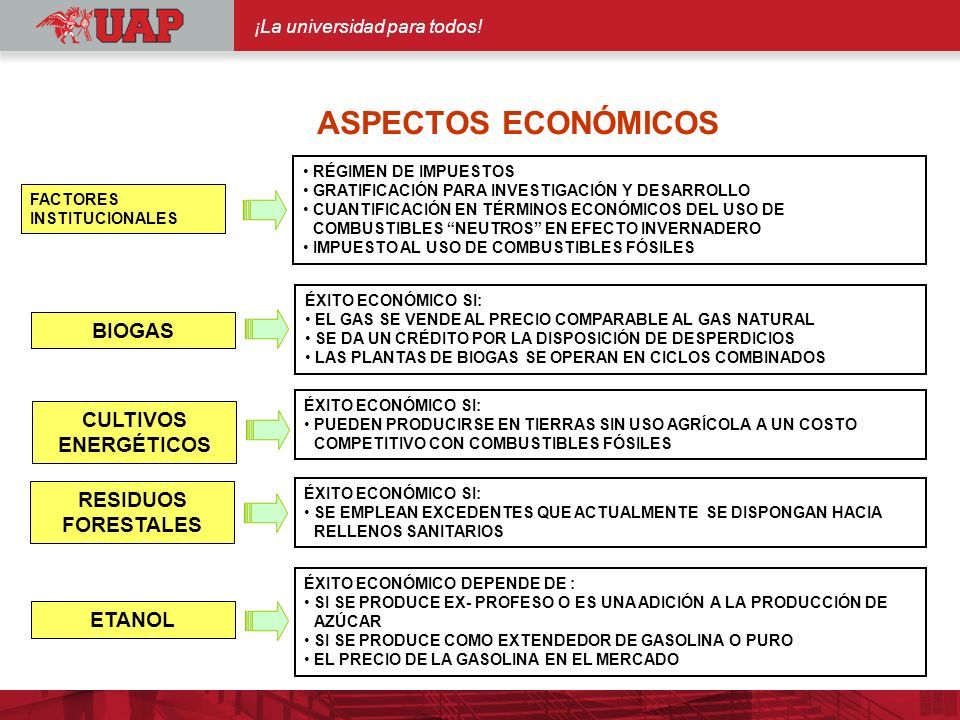

29 ¡La universidad para todos! FACTORES INSTITUCIONALES RÉGIMEN DE IMPUESTOS GRATIFICACIÓN PARA INVESTIGACIÓN Y DESARROLLO CUANTIFICACIÓN EN TÉRMINOS ECONÓMICOS DEL USO DE COMBUSTIBLES “NEUTROS” EN EFECTO INVERNADERO IMPUESTO AL USO DE COMBUSTIBLES FÓSILES BIOGAS ÉXITO ECONÓMICO SI: EL GAS SE VENDE AL PRECIO COMPARABLE AL GAS NATURAL SE DA UN CRÉDITO POR LA DISPOSICIÓN DE DESPERDICIOS LAS PLANTAS DE BIOGAS SE OPERAN EN CICLOS COMBINADOS CULTIVOS ENERGÉTICOS ÉXITO ECONÓMICO SI: PUEDEN PRODUCIRSE EN TIERRAS SIN USO AGRÍCOLA A UN COSTO COMPETITIVO CON COMBUSTIBLES FÓSILES RESIDUOS FORESTALES ÉXITO ECONÓMICO SI: SE EMPLEAN EXCEDENTES QUE ACTUALMENTE SE DISPONGAN HACIA RELLENOS SANITARIOS ETANOL ÉXITO ECONÓMICO DEPENDE DE : SI SE PRODUCE EX- PROFESO O ES UNA ADICIÓN A LA PRODUCCIÓN DE AZÚCAR SI SE PRODUCE COMO EXTENDEDOR DE GASOLINA O PURO EL PRECIO DE LA GASOLINA EN EL MERCADO ASPECTOS ECONÓMICOS

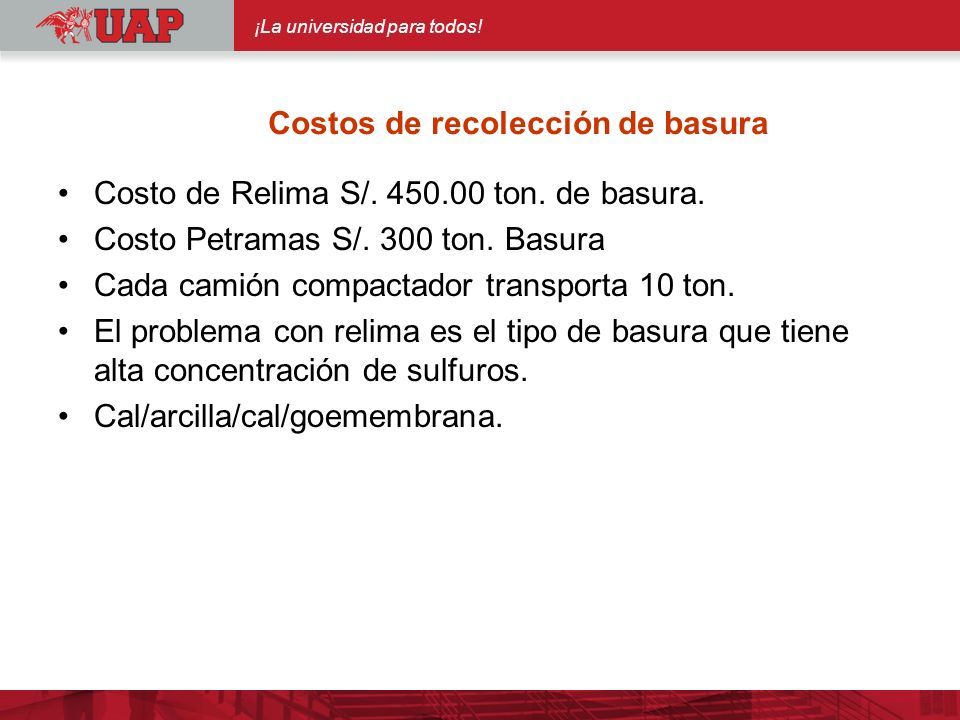

30 ¡La universidad para todos! Costos de recolección de basura Costo de Relima S/. 450.00 ton. de basura. Costo Petramas S/. 300 ton. Basura Cada camión compactador transporta 10 ton. El problema con relima es el tipo de basura que tiene alta concentración de sulfuros. Cal/arcilla/cal/goemembrana.

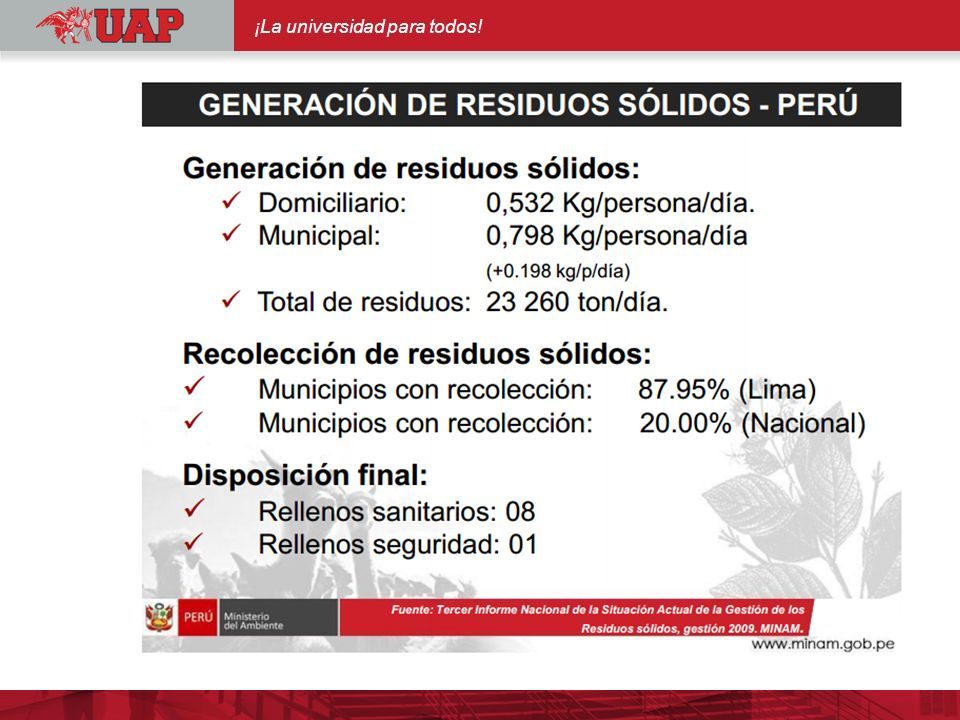

31 ¡La universidad para todos! PROBLAMÁTICA DE LOS RESIDUOS SÓLIDOS

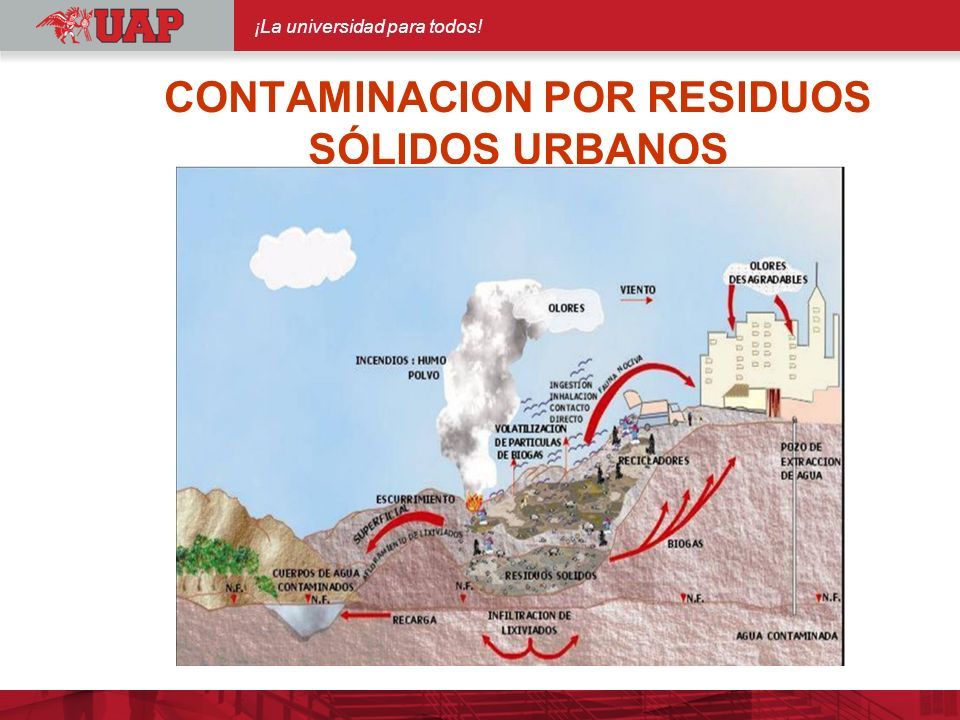

32 ¡La universidad para todos! CONTAMINACION POR RESIDUOS SÓLIDOS URBANOS

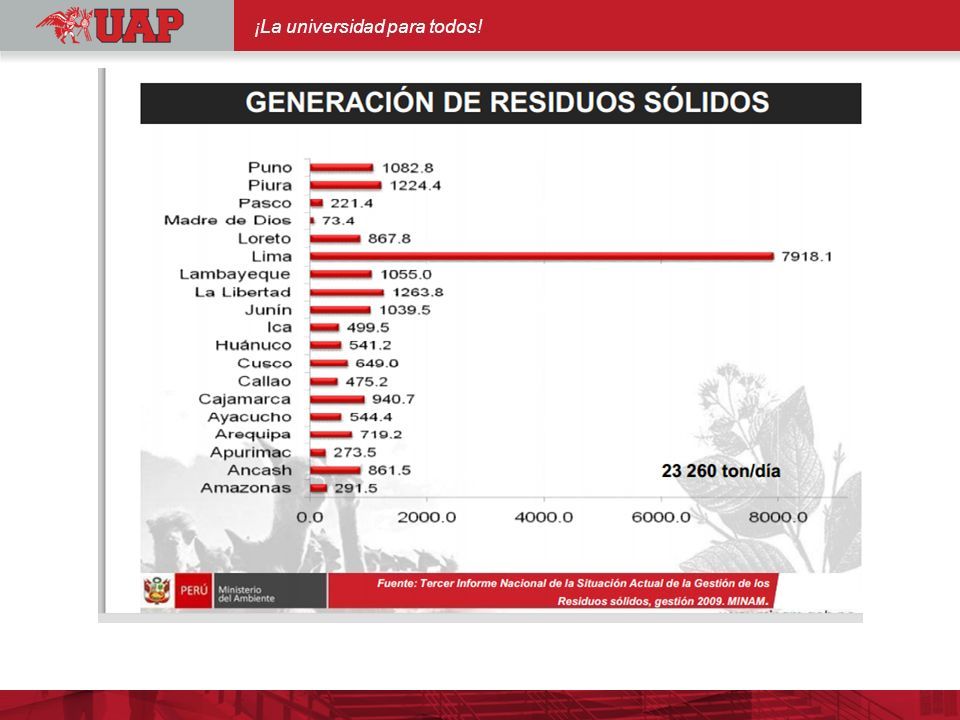

33 ¡La universidad para todos!

34

35

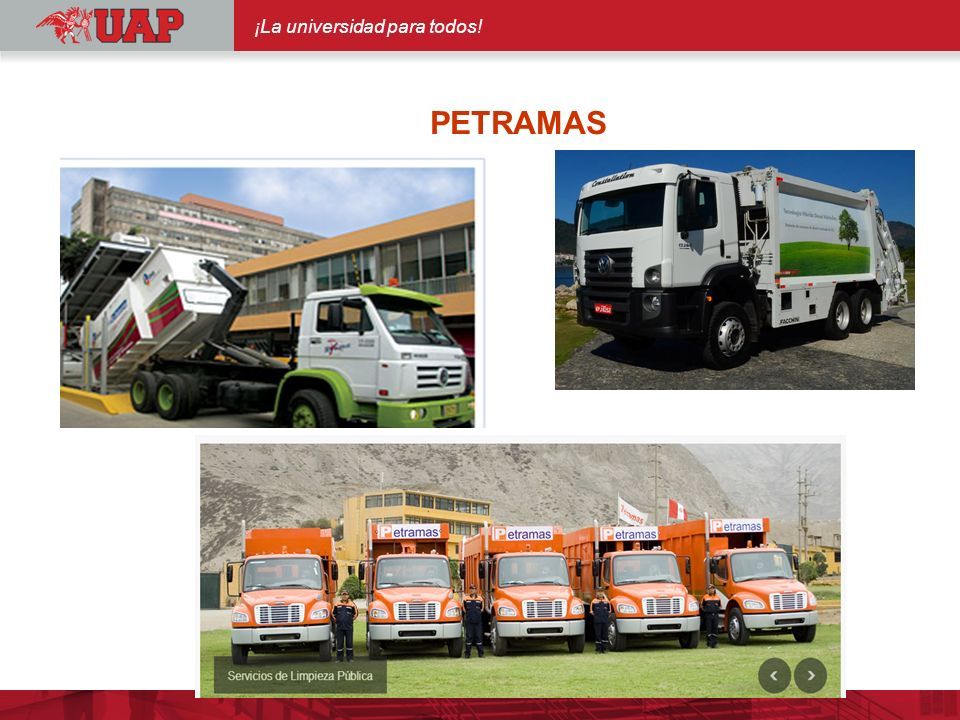

36 PETRAMAS

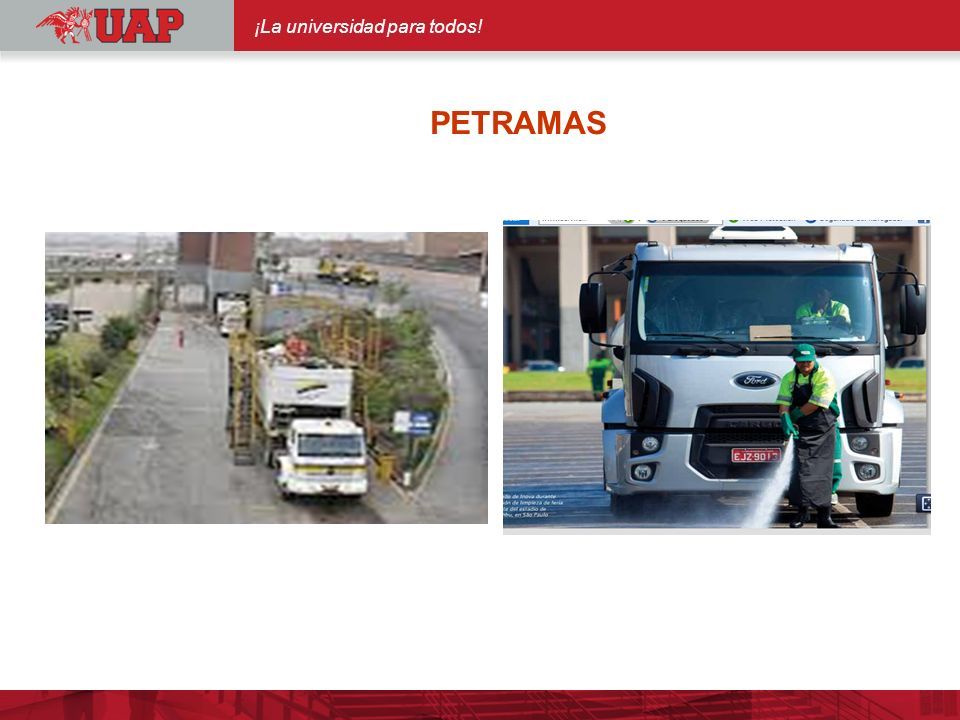

37 ¡La universidad para todos! PETRAMAS

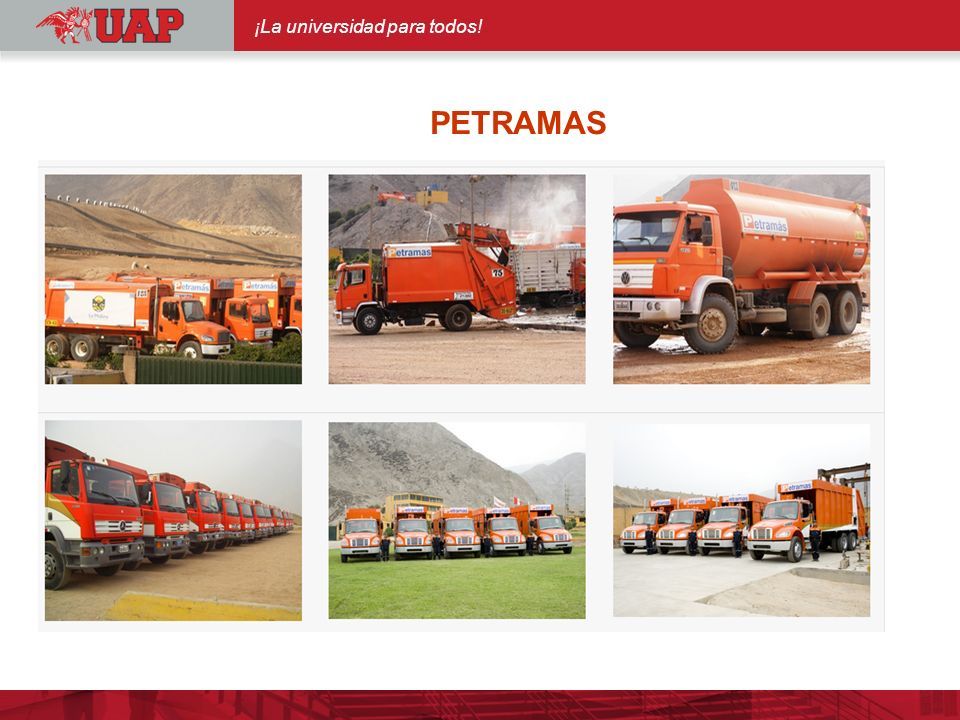

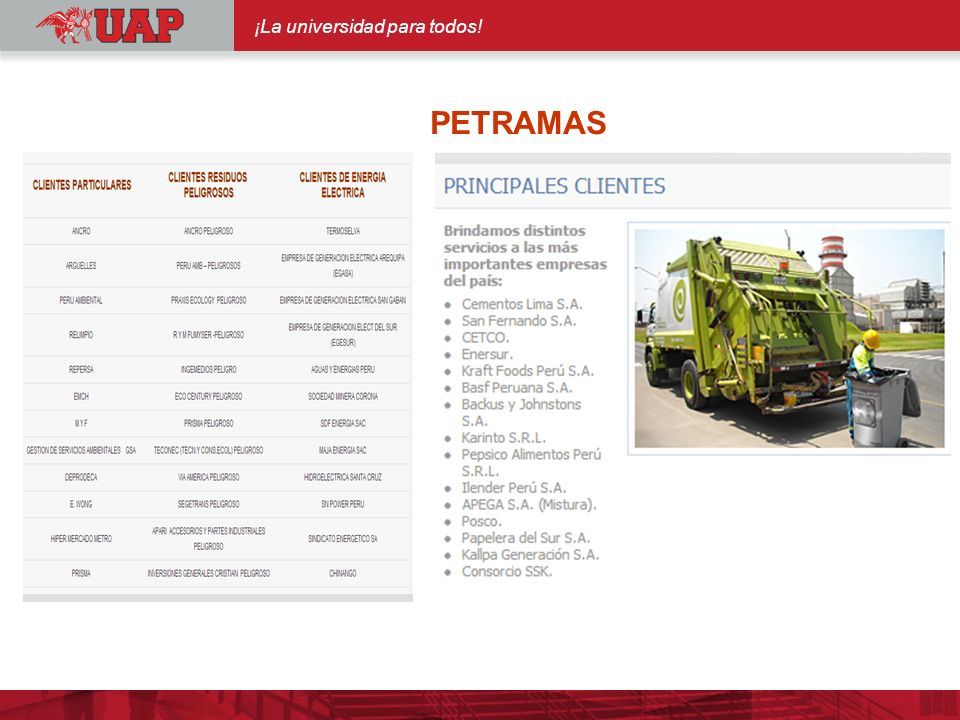

38 ¡La universidad para todos! PETRAMAS

39 ¡La universidad para todos! PETRAMAS

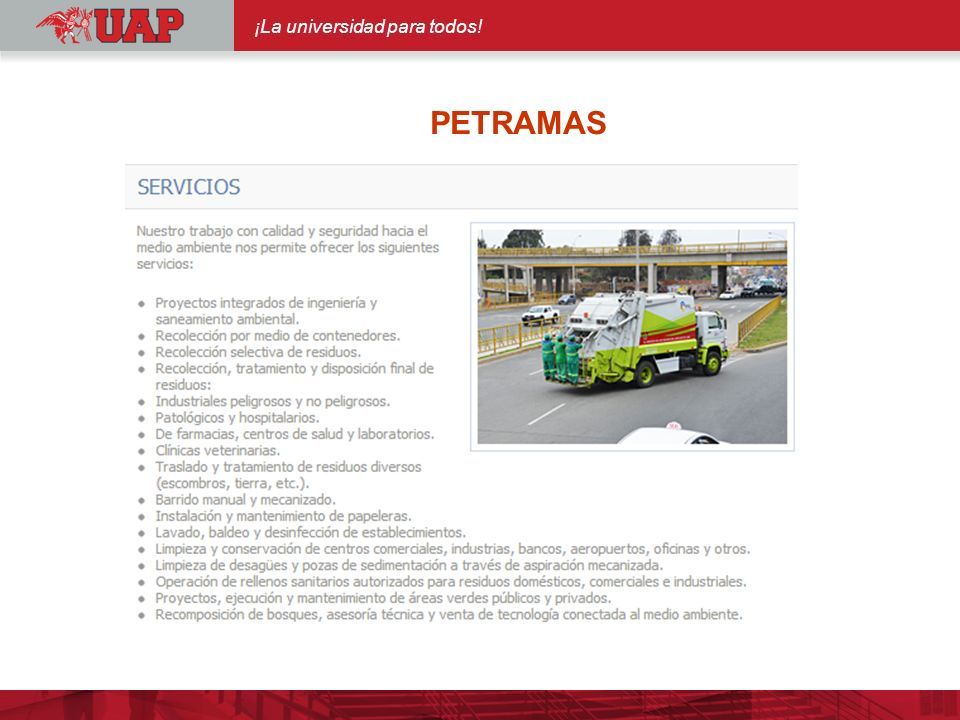

40 ¡La universidad para todos! PETRAMAS

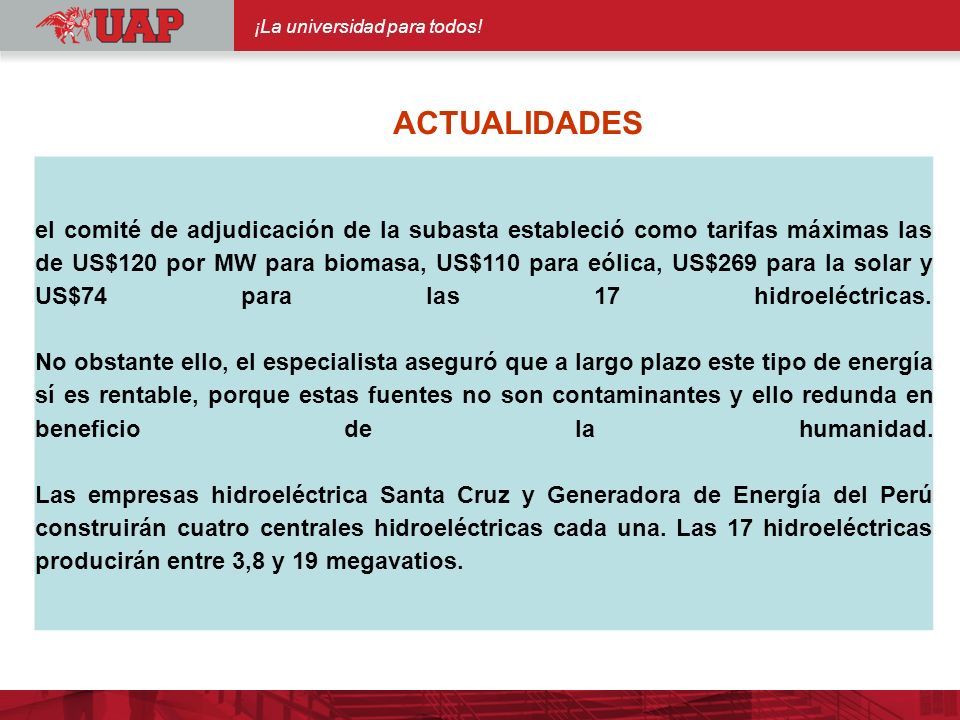

41 ¡La universidad para todos! ACTUALIDADES Cupisnique, en Cajamarca, y Talara, en Piura, podrían ser los primeros lugares del Perú en generar energía a partir del viento. ok profesor gracias 06:39 PM IRMA JAMANCA JARA (U.A.P. LIMA DUED) 106:40 PM ok el comité de adjudicación de la subasta estableció como tarifas máximas las de US$120 por MW para biomasa, US$110 para eólica, US$269 para la solar y US$74 para las 17 hidroeléctricas. No obstante ello, el especialista aseguró que a largo plazo este tipo de energía sí es rentable, porque estas fuentes no son contaminantes y ello redunda en beneficio de la humanidad. Las empresas hidroeléctrica Santa Cruz y Generadora de Energía del Perú construirán cuatro centrales hidroeléctricas cada una. Las 17 hidroeléctricas producirán entre 3,8 y 19 megavatios.

42 ¡La universidad para todos! GRACIAS 42 31/07/2019 LA SIGUIENTE SESIÓN DESARROLLAREMOS LA ENERGÍA GEOTERMICA
