4. Introducción a Aspen Plus

Presentación del tema: "4. Introducción a Aspen Plus"— Transcripción de la presentación:

1 4. Introducción a Aspen Plus
Modelado y simulación en Ingeniería Química. Manuel Rodríguez

2 VENTANAS PRINCIPALES Menús Zona de trabajo Tipos de corrientes
Librería de modelos Estado del diagrama de flujo (DOF) Modelado y simulación en Ingeniería Química. Manuel Rodríguez

3 Modelado y simulación en Ingeniería Química. Manuel Rodríguez
DATA BROWSER I Modelado y simulación en Ingeniería Química. Manuel Rodríguez

4 DATA BROWSER y II Especificaciones generales y selección de sistema de unidades. Especificación de los componentes que participan. Selección de los métodos y modelos de propiedades físicas Definición de las corrientes de proceso (normalmente se hace en la zona de trabajo) Definición de los bloques de proceso (se puede hacer en la zona de trabajo) Definición de las reacciones, si hay en el proceso. Selección de opciones de convergencia en los métodos numéricos. Opciones de la hoja de flujo (diseño de especificaciones,...) Herramientas de análisis: sensibilidad, optimización, ajuste de parámetros,... Modo orientado a ecuaciones Resumen de resultados: convergencia, corrientes, balances de masa/energía... El  indica que ese apartado está completo. El indica que ese apartado NO está completo. Modelado y simulación en Ingeniería Química. Manuel Rodríguez

5 SELECCIÓN DE SISTEMA DE UNIDADES
Selección de unidades entre las preconstruidas, el usuario puede definir su propio sistema de unidades. Modelado y simulación en Ingeniería Química. Manuel Rodríguez

6 SELECCIÓN DE COMPONENTES
Nombre dado por el usuario Nombre “oficial” (inglés) Fórmula Se debe introducir uno de estos dos Modelado y simulación en Ingeniería Química. Manuel Rodríguez

7 SELECCIÓN DE PROPIEDADES FÍSICAS
Parámetros de interacción Selección de un método entre los disponibles. Modelado y simulación en Ingeniería Química. Manuel Rodríguez

8 SELECCIÓN DE MODELOS I Diferentes ICONOS para un modelo.
Diferentes modelos de columnas Modelado y simulación en Ingeniería Química. Manuel Rodríguez

9 Modelado y simulación en Ingeniería Química. Manuel Rodríguez
SELECCIÓN DE MODELOS II Drag and drop Opciones, botón derecho del ratón Modelado y simulación en Ingeniería Química. Manuel Rodríguez

10 Modelado y simulación en Ingeniería Química. Manuel Rodríguez

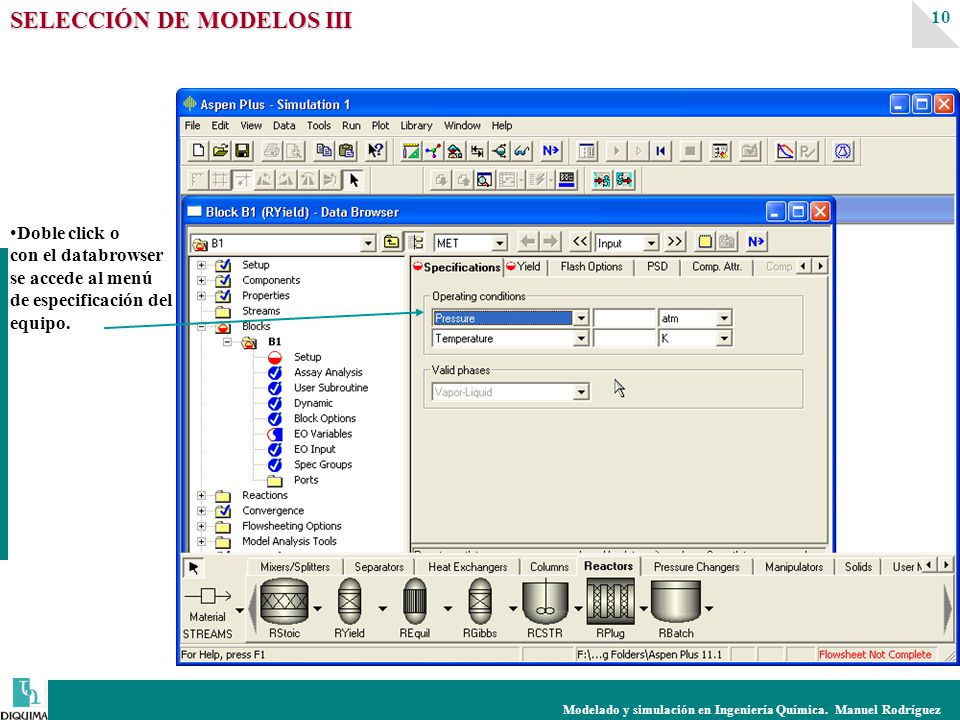

SELECCIÓN DE MODELOS III Doble click o con el databrowser se accede al menú de especificación del equipo. Modelado y simulación en Ingeniería Química. Manuel Rodríguez

11 Modelado y simulación en Ingeniería Química. Manuel Rodríguez
SELECCIÓN DE MODELOS y IV Modelado y simulación en Ingeniería Química. Manuel Rodríguez

12 Modelado y simulación en Ingeniería Química. Manuel Rodríguez
DEFINIENDO CORRIENTES Tipos de corrientes Entradas y salidas de los equipos donde conectar las corrientes. En azul decantado de agua, en rojo corrientes principales Se arrastra la corriente hasta un terminal y se da un click. Modelado y simulación en Ingeniería Química. Manuel Rodríguez

13 DEFINIENDO CORRIENTES II
Se numeran automáticamente. Botón derecho del ratón, menú de opciones Modelado y simulación en Ingeniería Química. Manuel Rodríguez

14 Modelado y simulación en Ingeniería Química. Manuel Rodríguez
DEFINIENDO CORRIENTES y III Doble click o con el databrowser se accede al menú de especificación de la corriente. Modelado y simulación en Ingeniería Química. Manuel Rodríguez

15 Modelado y simulación en Ingeniería Química. Manuel Rodríguez
EJECUCIÓN DE LA SIMULACIÓN I Se ejecuta la simulación Todos los datos necesarios se han completado Modelado y simulación en Ingeniería Química. Manuel Rodríguez

16 Modelado y simulación en Ingeniería Química. Manuel Rodríguez
EJECUCIÓN DE LA SIMULACIÓN y II Modelado y simulación en Ingeniería Química. Manuel Rodríguez

17 Modelado y simulación en Ingeniería Química. Manuel Rodríguez
RESULTADOS DE LA SIMULACIÓN I Resultados pueden ser: azul=OK, amarillo=Warnings, rojo=errores. Modelado y simulación en Ingeniería Química. Manuel Rodríguez

18 Modelado y simulación en Ingeniería Química. Manuel Rodríguez
RESULTADOS DE LA SIMULACIÓN y II Modelado y simulación en Ingeniería Química. Manuel Rodríguez
